Большинство современных потребителей отдают предпочтение варочным электрическим панелям. Подсоединение этого бытового устройства зачастую ограничивается включением вилки в розетку. Большинство покупателей приобретают только верхнюю рабочую часть панели, комплектация которой не предусматривает наличие шнура. По этой причине обязательно нужно знать, как производится правильное подсоединение варочной панели без вилки.

Варочная панель без вилки со штатным питающим проводом

Подсоединение варочной панели к сети без вилки

Самостоятельное подключение варочной панели без штепсельного разъема к сети электроснабжения требует определенных навыков в области электротехники.

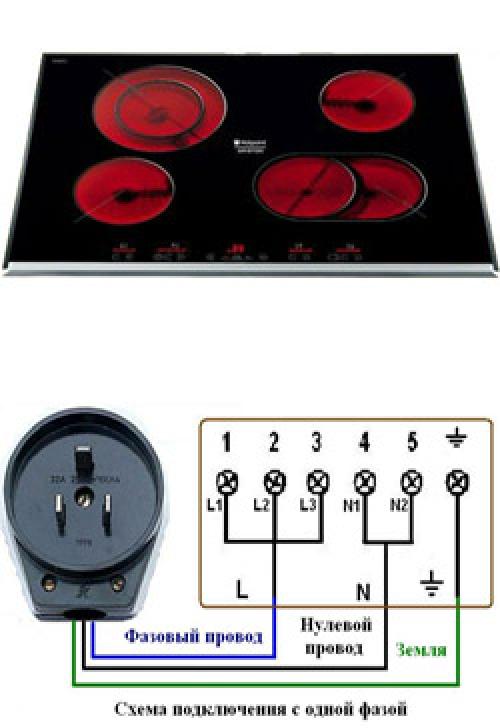

Желательно предварительно рассмотреть схему правильного подключения простой варочной панели.

Для монтажа устройства потребуются ряд подручных инструментов и приборов:

• отвертка;
• мультиметр;
• опресовочные гильзы либо наконечники;
• изоляция ПВХ;
• термоусадка с сечением 6-8 мм.

Если от панели отходит кабель с 4 жилами, а клеммник имеет 3 зажима, то следует соблюдать следующую последовательность соединения проводов:

• коричневый и черный провод от варочной панели соединяют вместе в одной точке;
• жилу синего цвета соединяют с проводом N;
• провод желто-зеленого цвета соединяетсяс маркировкой клеммы «заземление».

Количество жил кабеля для подключения варочной повехности без вилки

При подключении без вилки варочную панель располагают на максимально близком расстоянии от распределительной коробки путем штрабления стены. Если штрабление технически невозможно, в таком случае прокладываются кабель-каналы.

Далее вскрывается коробка, в которой при помощи прибора определяется «фаза», «ноль», заземляющий проводник, если он не установлен отдельно, и «нейтраль». Проводится подключение провода от варочной поверхности согласно цветовой гаммы в распределительной коробке. В месте соединения кабеля наложить изоляцию и закрыть коробку.

В случае, если клеммная колодка не имеет обозначений или нумерации, при помощи мультиметра необходимо определить, где находится «фаза», «ноль», «земля». После соединения проводников накладывается изоляция ПВХ либо используется термоусадочная трубка необходимого диаметра.

Перед тем как подключить электрическую варочную панель, необходимо провести установку автономного защитного автомата и УЗО либо диффавтомата. При этом необходимо учитывать, что размер сечения питающего провода не должен быть меньше, или он должен быть равен мощности варочной панели.

Схемы подключения варочной панели к электросчетчику

Для предотвращения поражения электрическим током, корпус устройства обязательно должен быть заземлен или «занулен», если это предусмотрено инструкцией по эксплуатации.

Пошаговый алгоритм подключения;

1. Наиболее современным вариантом подключения встраиваемой панели является схема в 4 провода;
2. Целесообразно для подключения приобрести кабель сечением, которое не будет слишком велико, для предотвращения потерь электрических ресурсов. При слишком маленьком размере сечения (менее 2,5 мм²) кабель будет нагреваться.
3. На тыльной стороне панели находим прямоугольник штатного контактного соединения. Применив отвертку, откручиваются четыре болта, снимается крышка.
4. После вскрытия крышки определить наличие медной перемычки между черными и коричневыми проводами, затем подключаем кабель на любой из зажимов. При отсутствии перемычки ее необходимо установить. Зафиксировать шнур при помощи зажима для предотвращения выпадения из клеммной коробки. Ослабить винты.
5. Провод «заземление» имеет желто-зеленую расцветку и всегда подключается в первую очередь, после него подключаем синий провод «нейтраль». Фазный провод коричневого либо черного цвета соединить в последнюю очередь на соответствующую клемму. Затянуть винты.
6. Проконтролировать целостность контактных соединений в клеммной и распределительной коробке. Сильное натяжение и провис провода не допускается. Если монтаж выполнен открытым способом, расположение вблизи нагревательных элементов запрещено. Также не рекомендуется расположение поблизости с газовым оборудованием (газовые колонки, котлы, водонагревающие приборы).

Выбор кабеля, автомата, УЗО для подсоединения панели марки Electrolux

Расчет выбора токовой нагрузки автомата для подключения варочной поверхности, рассчитывается следующим образом:

• панель, имеющая электроснабжение на 220 В, потребляет 5 кВт;
• рассчитать токовые нагрузки можно по закону Ома;
• следовательно показатель потребляемой мощности устройства составит 5 кВт/220 В=22,7 А;
• номинал автоматов для модели Electrolux идет в следующей последовательности – 16/25/30 Ампер.

Осуществление электропитания к варочной панели, где не предусмотрена вилка, необходимо установить автомат номиналом на 25 Ампер.

Максимальный ток автоматического выключателя, А	Мощность, кВт	Ток,1 фаза, 220В	Сечение жил провода, мм2
16	0-3	0-15	1,5
25	3-5	15-24	2,5
32	5-6	24-31	4
40	6-7,5	31-39	6
50	7,5-9	39-48	10
63	9-11,5	49-61	16
80	11,5-15	61-78	25
100	15-18	78-96	35

Кабель выбирается с учетом метода монтажа проводки — скрытая или открытая. Для открытой проводки необходим кабель сечением 6 мм², для скрытой соответственно — 10 мм² по меди. Для надежности и безопасности рекомендовано выбирать кабель с усиленной либо двойной изоляцией.

При открытом способе прокладки проводки используется гофрированная изоляция, которая защищает провод от механических повреждений и повышенного нагрева. В случае перегрузки питающего проводника гофрированный рукав обеспечивает защиту от возможного возгорания, так как он препятствует горению. При скрытом монтаже дополнительные меры безопасности не применяются.

При выборе УЗО необходимо учитывать номинальный ток автомата, он должен быть на порядок меньше. При автомате с номиналом 25 Ампер, устанавливается УЗО на 40 Ампер.

Схема подключения УЗО и автоматического выключателя

Рекомендуется устанавливать УЗО на каждую отходящую линию индивидуально, для предотвращения ложных срабатываний устройства защитного отключения на вводе, если оно имеется.

Установка варочной панели: последовательность и правила

Установка стандартных варочных панелей должна производиться в соответствии со следующими правилами и рекомендациями:

• крепление варочной панели необходимо выполнить на горизонтальной ровной поверхности, игнорирование этого требования может привести к деформации металлических частей устройства и нарушению функционирования керамической поверхности.

• короткие шурупы привинтить к штатным отверстиям, которые расположены с боковых сторон;
• для максимально ровной установки панели в кухонный гарнитур необходимо легким нажатием на центр аппарата выровнять горизонтальную поверхность лазерным уровнем;
• после полной установки зафиксировать при помощи крепежных элементов. Болты центровочных пластин должны остаться доступными;
• если варочная поверхность будет смонтирована без соблюдения указаний в инструкции по эксплуатации, это может отразиться на эффективности работы этого устройства.

Варианты подключения одной из моделей

Включение индукционной плиты после монтажа

Включение индукционной плиты после установки выполняется согласно важным правилам:

• перед вводом в эксплуатацию изделие необходимо очистить от загрязнений, остатков клея и консервационной смазки с использованием специальных моющих средств, не имеющих в своем составе абразивов;
• включение плиты производится нажатием на кнопку «Сеть»;
• если выполнение подсоединения панели проведено правильно, то после подачи напряжения срабатывает звуковой сигнал;
• через несколько часов работы устройства может появиться неприятный запах жженой резины или пластмассы, который скоро сжигается и исчезает;
• включение одной из варочных зон происходит при помощи кнопки и регулятора мощности с градуировкой от 0 до 9;
• при одновременной работе нескольких варочных зон, дисплей показывает отсчет времени на той зоне, которая ближе к завершению процесса. Индикация смежных варочных зон мигает.

Установку варочной панели стоит доверить профессионалу

Возможные причины неисправностей и их устранение

Какие могут быть неисправности при установке варочной панели? Необходимо рассмотреть самые основные:

1. Самопроизвольное отключение панели индикации не реагирует на нажатие кнопок – неисправна плата управления, для устранения причины необходимо вызвать специалиста сервиса;

   Сенсорная панель варочной поверхности

2. Перегревается плата сенсора – нужно измерить сопротивление и напряжение питающей сети, параметры измерений должны соответствовать ГОСТ и номинальным значениям, указанным в инструкции по эксплуатации;
3. Слабо нагревается варочная зона – большая вероятность выхода из строя термостата, либо понижение сопротивления нагревательного элемента. Термостат ремонту не подлежит, необходима замена новой термопары. Еще одной из причин может быть неправильно подобранная посуда;

   Посуда для стеклокерамических варочных панелей

4. Плита произвольно включается – одной из более вероятных причин неисправности может быть наличие постороннего металлического предмета на варочной поверхности. Он создает вихревые токи, и панель автоматически включается. Остатки пищи, жидкости, соли могут спровоцировать самопроизвольное включение устройства. Еще одна из возможных неполадок может заключаться в блоке управления;
5. Повреждение стеклокерамической поверхности может произойти по вине потребителя вследствие несоблюдения правил эксплуатации либо по вине завода-изготовителя;

   Наиболее распространенный вид повреждений варочной поверхности

6. Не включается панель – проверить наличие напряжения питающей сети мультиметром, прозвонить вводной предохранитель, убедиться в целостности всех контактных соединений на отсутствие видимых механических повреждений, наличие посторонних предметов на плате управления и остальных коммутационных аппаратов.

Повреждение предохранителя первичных соединений

Установка и подключение электрической варочной панели своими руками процесс не трудоемкий, но требующий определенных знаний и навыков в электротехнике. Для качественного монтажа необходимо иметь минимальный набор подручного инструмента и предварительно внимательно ознакомиться с инструкцией по монтажу, эксплуатации и ремонту данного бытового кухонного прибора.

Опубликовано 20.03.2018 Обновлено 05.04.2021 Пользователем digrand

Похожие статьи

Нам важна ваша оценка!

Подключение варочной панели к электросети

Довольно часто, заказав новую кухню со встроенной техникой вы, после монтажа, обнаруживаете, что техника, в том числе варочная панель, не подключена.

Зачастую, монтажники кухонных ганрнитуров не берут на себя ответственность за подключение даже гораздо более простых кухонных электроприборов, которые достаточно просто включить в розетку или же выставляют за эту услугу необоснованно высокую цену.

Сегодня я расскажу, как просто подключить электрическую варочную панель к электросети самостоятельно. Это будет полезно знать не только тем, кто хочет выполнить монтаж своими руками, но и тем, кто хочет полностью контролировать процесс установки плиты мастером.

Итак, после ухода монтажников кухни вы, коре всего, увидите следующую картину:

Либо же варочная поверхность будет вмонтирована в столешницу, но опять же не подключена к сети.

Сейчас мы вместе, пошагово, очень подробно рассмотрим все этапы подключения электрической варочной панели к сети, на примере модели Gorenje ECT6SY2W, чтобы вы могли подключить её сами.



В первую очередь узнаём, какие условия для подключения у нас имеются:

1. Какой электрический кабель проложен на кухню, его марку, сечение и количество жил? (Подробно, какой должна быть электропроводка для электроплиты или варочной панели, мы рассказывали ЗДЕСЬ)

На этом этапе мы выясняем, какой тип подключения нам доступен (Количество фаз, максимальная мощность и т.д.)

В нашем случае, для подключения заложен трехжильный кабель сечением 6мм.кв. Таким образом, нам доступно однофазное подключение плиты, с максимальной мощностью около 9кВт.

2. Смотрим как оформлен вывод электри.ческого кабеля из стены. Обычно бывает несколько вариантов:

— установлена силовая розетка

— установлена распределительная коробка, в которой прячется соединение

— сделан простой электрический вывод из стены

 Таким образом решаем, как именно будем выполнять подключение.

В нашем случае, заранее установлена комбинированная розетка, включающая в себя и силовую розетку для электрической плиты и «евро» розетку для отдельной духовки. Подробнее о монтаже такой розетки мы писали ЗДЕСЬ.

Если у вас будет стоять распределительная коробка, посмотрите ЭТУ нашу статью, в которой подробно расписан аналогичный пример подключения электроплиты.

3. Переходим к осмотру варочной панели. В первую очередь, нас интересует доступные варианты подключения и наличие в комплекте поставки проводов для подсоединения к сети.

Для этого смотрим схему подключения, которая чаще всего располагается рядом с клеммной коробкой, на тыльной стороне.

Наша плита Gorenje поддерживает одно- и двухфазное подключение, это видно из схемы монтажа.



 Кабеля для подключения варочной поверхности к сети в комплекте нет, поэтому его необходимо приобрести отдельно. Какой марки и сечения провод лучше купить, вы узнаете из ЭТОЙ статьи.

В нашем случае, мы будем использовать для монтажа трехжильный провод ПВС сечением 6мм.кв.

Кроме того, так, как у нас для подключения установлен силовой разъем — розетка, заранее подготавливаем шнур питания, устанавливая на него соответствующую силовую вилку, подробнее об этом читайте ЗДЕСЬ.

 Выполнив все эти пункты, можно переходить непосредственно к подключению варочной панели. В нашем случае, необходимо подключить к ней трехжильный питающий провод ПВС с силовой вилкой на конце, которую затем просто воткнуть в розетку.

Главная сложность, в подключении варочной поверхности заключается в том, что очень важно не просто правильно подсоединить провода к разъемам плиты, но и грамотно организовать прокладку питающего кабеля.

У нас в примере, монтаж осложняется тем, что плита располагается в столешнице кухни на стыке напольных кухонных шкафов, при этом сразу под плитой находятся выдвижные ящики и места для прокладки провода остается очень мало. Кроме того, велика вероятность того, что кухонная утварь в выдвижных ящиках, может повредить кабель, в процессе эксплуатации кухни.

Поэтому, в первую очередь, нам необходимо продумать, как удачнее всего проложить провод. Розетка для плиты располагается в цоколе кухни (нижняя часть кухонного гарнитура, в месте расположения ножек напольных шкафов), кабель необходимо протянуть к ней.

Обычно, напольные кухонные шкафы устанавливаются не вплотную к стене, за ними всегда оставляют технологический зазор, вот там, и лучше всего проложить питающий кабель.

Для его защиты от повреждений, мы будем прокладывать провод в электротехнической ПВХ трубе, диаметром 16мм. Для этого делаем сквозное отверстие в задней стенке кухонного шкафа, как показано на изображении ниже.

После чего, устанавливаем варочную плиту на место и снимаем выдвижные ящики шкафа под ней, для того, чтобы удобнее было выполнять монтаж. Теперь становится видно, куда необходимо подвести питающий провод.

Замеряем длину защитной трубы и устанавливаем крепления для неё, прикручивая их к стенке шкафа. Далее, отрезаем кусок ПВХ трубы необходимой длины и фиксируем его в креплениях, предварительно проложив в нем питающий провод.

Второй конец провода, с силовой вилкой, подводится к розетке, в цоколе кухни. Если же ваша силовая розетка, обязательно читайте о том, как можно перенести розетку для электроплиты.

Подготавливаем провода к подключению к контактам варочной панели. Снимаем защитную изоляцию так, чтобы длины жил хватало для подключения к клеммам. За точку отсчета принимаем фиксатор-скобу, которым зажимается провод. Затем, нам необходимо снять изоляцию с жил, чтобы можно было подключить проводники в клеммам электроплиты.

Так как провод многожильный, крайне желательно обжать его, используя наконечники НШВИ или пропаять. Если же у вас нет для этого специализированного инструмента, продолжайте монтаж, только будьте особенно аккуратны с подключением проводов к клеммам.

Приступаем к подсоединению проводов к контактам панели. Схема, представленная рядом с клеммной коробкой,  сообщает о всех возможных способах подключения варочной панели Gorenje.

Панель поддерживает одно- и двухфазное подключение, но так как у нас однофазная подводка на кухню, мы выбираем однофазный вариант монтажа (правый вариант на схеме).

Согласно нему:

— Клеммы 2 и 3 соединяются перемычкой и к ним подключается фазу (КОРИЧНЫВЫЙ провод). (Перемычка находится в коробке подключения плиты)

 — К клемме 4 подключается ноль (СИНИЙ провод).

 — К клемме со значком заземления подключаем защитный ноль – заземление (ЖЕЛТО-ЗЕЛЕНЫЙ провод).

После чего, зажимаем провод скобой-фиксатором, как показано на изображении ниже. От надежности крепления провода напрямую зависит безопасность всех соединений в будущем.

Закрываем контакты подключения крышкой и устанавливаем варочную панель на место. На этом её подключение завершено.

Теперь можно подсоединить силовую вилку к разъему розетки и включить варочную поверхность, проверив правильность подключения.

Как видите, ничего особо сложного в монтаже варочной панели нет и вы, вполне, обладая минимальными навыками и инструментом, сможете сделать это сами.

Если же у вас остались вопросы или замечания по подключению и монтажу варочной панели или вы столкнулись с проблемой не описанной в данной статье – обязательно пишите об этом в комментариях, постараюсь оперативно ответить.

вещей, которые вам нужно знать, прежде чем делать подключение к газовой плите своими руками Вот почему дома должны быть оборудованы плитами для приготовления пищи, будь то электрические или газовые. В отличие от открытого огня, на котором готовили наши предки, использование печей дает меньше дыма и требует меньше работы. Поскольку мы можем точно регулировать температуру, печи также менее опасны и более эффективны.

Одним движением запястья вспыхивает голубое пламя, готовое приготовить еду. Если ваша старая плита начинает ломаться или вы переезжаете в новый дом без мебели, мы предоставим вам всю необходимую информацию о подключении и установке газовых плит в вашем доме.

Различные части газовой плиты

Как следует из названия, газовые приборы используют газ в качестве топлива. Прежде чем установить новый в своем доме, вам нужно сначала понять, как он должен работать и каковы его различные части. Также полезно знать, чем газовая плита отличается от газовой плиты.

Природный газ поступает из газовой магистрали, подсоединенной к плите или плите. При включении ручки управления клапан-регулятор открывается и газ проходит через форсунки горелок. И как только зажигание плиты нажато, цепь или жидкое тесто производят искру, которая воспламеняет газ. Варочная панель — это всего лишь часть всей плиты. Рассмотрим его части.

Клапан вашей газовой плиты регулирует подачу газа из трубы в жиклер. Он либо полностью открыт, либо полностью закрыт. Струя используется для равномерного распределения газа через крошечные прорези, образующие круг на краю горелки. В середине этого круга крышка горелки предотвращает попадание пищи на горелку и удерживает поток газа, направленный на прорези горелки. Когда вы включаете ручку, воспламенитель создает искру, которая должна поджечь газ, когда он выходит из этих прорезей.

Когда это часть всей плиты, газ распределяется между духовкой и грилем. Установка духовки на желаемую температуру вызовет подачу газа к горелке в задней части духовки. В то время как гриль работает так же, газовое пламя выходит из крошечных отверстий трубы, чтобы равномерно нагревать марлю или решетку.

Сделать заказ или узнать больше о наших услугах!

Позвоните нам сейчас!

Могу ли я самостоятельно подключить газовую плиту?

Теперь, когда вы знаете, как работает варочная панель, важно узнать, что вы можете или не можете делать во время подключения газовой варочной панели. Если вы хотите установить газовую варочную панель самостоятельно, всегда помните, что вам не разрешается подключать варочную панель, если вы не являетесь зарегистрированным инженером по газовой безопасности.

В соответствии с Правилами газовой безопасности (установка и использование) 1998 г. вы должны быть компетентны, прежде чем работать с газовым прибором. Правило 3 (3) гласит, что любой, кто получает вознаграждение за работу с газом (будь то установка или иное), должен быть зарегистрирован в Gas Safe. В то время как многие домашние мастера спорят о значении «компетентности» в соответствии с правилами, мы считаем, что вы должны иметь знания и опыт, чтобы установить газовое оборудование, прежде чем устанавливать свое собственное. Существуют также различные экзамены, которые охватывают бытовые, коммерческие, сжиженные нефтяные газы (LPG) и другие навыки установки газа.

В то время как этот регламент препятствует незарегистрированным профессионалам из корыстных побуждений, он также защищает общественность и клиента от опасной деятельности. Если в результате вашей работы произошла какая-то катастрофа, то это явный признак того, что вы недостаточно компетентны для выполнения задачи по установке газа и нарушили закон. Предполагая, что с вами не произошло крупной аварии, вы, скорее всего, столкнетесь с судебным иском.

Инструкции по установке газовой плиты могут показаться простыми и понятными. Однако этот четырехэтапный процесс должен соответствовать другим стандартам, которые могут не упоминаться в вашем руководстве по установке. Зарегистрированные инженеры по газовой безопасности обычно проводят множество проверок до, во время и после своей работы. Хотя это утомительно, процесс необходим. Перед выполнением любых газовых работ важно знать и понимать правила и стандарты для каждого аспекта вашей задачи.

Хорошим компромиссом, который мы рекомендуем, является вызов зарегистрированного установщика и работа вместе в стиле наставник-ученик. Слесарь может выступать в качестве вашего советника при рассмотрении тонкостей правил, утверждает окончательный план перед началом и проверяет работу после ее завершения. Хотя вам может быть трудно найти зарегистрированных монтажников, которые готовы это сделать, это все же лучший способ сделать газовое оборудование своими руками, не нарушая закон.

Каковы правила подключения газовых плит?

Прежде чем приступить к установке газовой плиты, вам необходимо составить план. Вот некоторые вещи, на которые вы можете обратить внимание:

• Расстояние: Во время работы держитесь на безопасном расстоянии от всего, что может вызвать пожар. Если вы работаете со сжиженным нефтяным газом, а не с ПГ, стоит отметить, что резервуары для СУГ более огнеопасны, чем ПГ, и их нельзя размещать ниже уровня земли. По этой причине проконсультируйтесь с газовым инженером для получения конкретных правил.
• Вентиляция: Пока вы держитесь на безопасном расстоянии от любых источников возгорания, убедитесь, что помещение, в котором вы находитесь, также проветривается. Если утечка газа произошла до или после установки, газовый прибор лучше разместить там, где поблизости есть окно или дверь. Имея это в виду, существуют рекомендации по размещению варочной панели:
• Если варочная панель установлена ​​под окном, окно должно находиться на расстоянии не менее 500 мм от нее.
• Если это дверь, она должна быть на расстоянии не менее 500 мм.
• Варочная панель всегда должна располагаться у стены и в конце столешницы.
• Горячие зоны: При установке плиты или варочной панели обратите внимание на горячие зоны сверху и с обеих сторон прибора. Убедитесь, что на высоте 760 мм над ним ничего не закреплено, включая вытяжку. С обеих сторон горячая зона находится на высоте 150 мм, где ничего не размещается до высоты 460 мм. После того, как вы разбили свою горячую зону, здесь не должно быть розеток, кухонных приборов или посуды, которые могут сгореть или расплавиться.
• Газо- и электроснабжение: Газо- и электроснабжение должно быть в пределах 1,5 м от места установки прибора. Проверьте, какая подача потребуется вашей варочной панели. Обычно большинству газовых приборов требуется только 13А. Однако в некоторых случаях вам потребуется отвод с предохранителем на 32 А.

Установка газовой плиты в вашем доме не так проста, как кажется. Несмотря на то, что вы можете знать эти правила и стандарты, мы все же рекомендуем иметь на борту эксперта. Наши инженеры в Plumbingforce имеют регистрацию Gas Safe и могут установить и протестировать вашу газовую плиту. Запишитесь на прием к нам сегодня.

Установка газовой плиты на кухонную столешницу

Из этого руководства вы узнаете все об установке газовой плиты на кухонную столешницу. В нашей инструкции по установке газовой варочной панели своими руками используется электролобзик, вырезанный из шаблона, зажимы для крепления газовой варочной панели и герметик на столешнице вокруг газовой варочной панели. Узнайте, какие правила влияют на положение вашей варочной панели и «Горячей зоны» и что именно вы можете сделать с точки зрения установки.

Вы можете установить газовую плиту самостоятельно, и это очень доставляет удовольствие, если вы потратите время на то, чтобы сделать это правильно. Вам не разрешается подключать варочную панель к газу, если вы не зарегистрированы в системе безопасности газа , и перед началом стоит поговорить с выбранным вами инженером, чтобы вы ознакомились со всеми правилами.

Прежде чем мы перейдем к фактическому процессу физической установки варочной панели, который мы подробно рассмотрим ниже, мы быстро объясним, где вы можете и не можете установить ее. Как вы понимаете, нельзя находиться слишком близко к чему-либо, что может быть пожароопасным.

Газовая плита Правила размещения

Все газовые варочные панели должны поставляться с подробными инструкциями о том, где они могут быть установлены, а также о безопасном расстоянии, на котором устройства, вилки и все остальное должны находиться от установленной варочной панели. Прочтите и соблюдайте их, так как они будут актуальными и специфичными для вашего устройства. Тем не менее, есть несколько общих правил, которым вы должны следовать:

Вентиляция

Любая газовая плита должна быть установлена ​​в помещении с адекватной вентиляцией, на случай утечки газа – событие очень маловероятное, но потенциально катастрофическое. Если на кухне нет двери или окна, газовая плита не должна использоваться.

Существуют рекомендации для «внутренних» кухонь, где установлена ​​газовая плита. Это может произойти, например, когда над внешней стеной надстроен зимний сад, в результате чего кухня становится внутренней.

Эти правила относительно сложны, поэтому лучше всего обращаться к инженеру по газовой безопасности, поэтому мы не будем их здесь рассматривать. Вот технический бюллетень от Gas Safe, если вы хотите узнать больше.

Размещение варочной панели

Есть несколько простых рекомендаций, которым следует следовать, когда речь заходит о том, где не следует размещать газовую варочную панель:

• Под окном – окна должны быть на расстоянии не менее 500 мм от варочной панели
• Возле двери – минимальное расстояние 500 мм
• У стены (в сторону)
• В конце столешницы

По существу это во всем есть здравый смысл; вы хотите, чтобы это было вдали от сквозняков, которые могут погасить пламя, оставив газ на вашей кухне.

Вы должны убедиться, что он находится вдали от всего, что может ударить его или загореться, находясь рядом с ним. Что подводит нас к вашей «Горячей зоне».

Горячие зоны для плит и варочных панелей

Горячие зоны применимы как к электрическим плитам и варочным панелям, так и к газовым приборам.

Непосредственно над плитой или варочной панелью находится горячая зона, где не должно быть ничего закрепленного, включая вытяжку, на 760 мм. С каждой стороны есть зона 150 мм, где ничего не должно быть закреплено до высоты 460 мм. Выдвигаясь к задней части, при установке в столешницу необходимо оставить 50 мм.

В этой «горячей зоне» ничего не должно быть установлено. Это включает в себя любые вилки, кухонные приборы или что-либо еще, что может сгореть или расплавиться.

Это легко понять из приведенной ниже диаграммы.

Газо- и электроснабжение для вашей варочной панели

Для газовой варочной панели вам обязательно понадобится подача газа! Он не должен находиться дальше 1,5 м от предполагаемого места установки прибора.

Не так уж очевидно, вам почти наверняка понадобится электричество для вашего газового прибора. Это также должно быть в пределах 1,5 м от вашего запланированного местоположения.

Убедитесь, что у вас есть правильный номинал мощности для используемого вами прибора, и многим из них потребуется отвод с предохранителем на 32 А — у нас есть больше информации об этом в нашем проекте об установке электрической духовки. Тем не менее, многим газовым приборам требуется только питание 13 А, но проверьте инструкцию выбранного вами прибора.

Могу ли я установить газовую плиту самостоятельно?

Короче говоря, да, вы можете самостоятельно установить газовую плиту в столешницу или аналогичный предмет, однако этот не включает в себя ее подключение. Это может делать только компетентный человек с соответствующим испытательным оборудованием!

Очень распространено заблуждение, что если есть существующий газовый фитинг, который просто требует «подключения», то вам разрешено это делать, это не так.

Не думайте, что только потому, что газовая плита или соединительный шланг совершенно новые, они не могут протекать. Дефекты могут возникнуть во время производства, а также вещи могут быть повреждены во время хранения и транспортировки.

Принимая во внимание вышеизложенное, любой газовый прибор должен подключаться «компетентным лицом», например, инженер по газовой безопасности, который проведет испытание давлением газа . Рассматриваемый тест проверяет давление газа до и после подключения, чтобы убедиться, что они одинаковы, а если нет, то может указать на наличие утечки.

Проведение испытания давлением газа

Каков стандартный размер варочной панели?

Официального стандартного размера варочной панели не существует, и количество конфорок может варьироваться от 2 до 5, что обычно влияет на общий размер варочной панели.

Самый распространенный размер: 600 мм в ширину и 500 мм в глубину. Размер отверстия, которое вам нужно будет вырезать в столешнице, будет меньше, чем общий размер варочной панели.

Теперь вы готовы к установке новой варочной панели, хотя перед началом работы было бы разумно внимательно прочитать инструкции к прибору, чтобы знать размеры вашей конкретной газовой варочной панели.

Большинство розничных продавцов заботятся о том, чтобы предоставить как можно больше информации, чтобы вы приобрели варочную панель нужного размера для места на вашей кухне.

Самостоятельная установка газовой плиты

Установка газовой плиты на столешницу не отличается от установки кухонной мойки (см. соответствующий список проектов внизу этой страницы).

Базовый блок газовой варочной панели, готовый к установке газовой варочной панели

Здесь следует отметить, что, хотя энтузиасты-сделай сам или даже плотники могут устанавливать газовую варочную панель в столешницу или базовый блок, им не разрешается подключать ее к газ. Пожалуйста, ознакомьтесь с нашим проектом по газовой безопасности и установкам своими руками.

Газовая труба готова к подключению газовой плиты

На приведенном выше изображении видно, что газовщик уже подвел подачу к задней части варочной панели, и мы вырезали заднюю часть устройства, готовую для последующего подключения к варочной панели.

Варочная панель находится в ящике, поэтому вырез не будет виден при замене ящиков.

Вырез имеет клиновидную форму, поэтому с небольшой помощью клея его можно просто вставить обратно в паз, где он и останется.

Газовая плита врезана в столешницу и установлена ​​над кухонной тумбой, как показано на изображении выше. Прежде чем резать, вам необходимо измерить саму варочную панель или воспользоваться инструкциями производителя по установке и/или шаблоном, чтобы убедиться, что вы знаете точный размер отверстия для вырезания.

Если инструкции отсутствуют, обычный размер отверстия на 25 мм меньше (по всему периметру), чем фактический размер варочной панели.

Точно измерить газовую варочную панель

После измерения варочной панели правильный размер выреза необходимо перенести на рабочую поверхность. Отметьте это карандашом, затем используйте клейкую ленту, чтобы сформировать четкий край, по которому можно будет вырезать.

Обклейте область выреза скотчем, чтобы линии были точными.

Карандашные пометки трудно различимы, когда вокруг много мелких опилок. Кроме того, не забудьте надеть маску от пыли!

Уплотнительные полоски для нижней части варочной панели

Просверлите отверстие диаметром 25 мм внутри вырезанной области (можно просверлить несколько отверстий, если это облегчает вам жизнь) и с помощью электролобзика вырежьте отверстие, необходимое для варочной панели.

Когда отверстие сделано, пришло время установить несколько зажимов, удерживающих газовую плиту на месте. Эти зажимы должны поставляться с вашей варочной панелью.

В большинстве случаев сами зажимы зависят от производителя вашей варочной панели, они не все одинаковые. Однако можно приобрести универсальные кронштейны, которые должны быть совместимы практически со всеми типами варочных панелей.

Зажимы или кронштейны для фиксации варочной панели

Зажимы крепятся к нижней стороне варочной панели и затягиваются на столешнице для надежной фиксации варочной панели.
