Чтобы обеспечить безопасность электросети, необходимо устанавливать УЗО и дифавтомат. Какое из этих устройств установить, следует определить еще при проектировании электрощитков. В принципе их работы есть отличия, поэтому прежде чем сделать выбор, нужно понять эту разницу.
Что такое УЗО: аппарат УЗО и его работа
Устройство защитного отключения (дифференциальный выключатель) отключает линию, когда в ней возникает ток утечки – электричество идет не по предусмотренной цепи, а в землю, на корпус прибора или даже поражает человека. Это возникает при нарушении изоляции кабелей либо в результате поломки бытовой техники. В результате может случиться пожар, люди могут получить ожоги и тяжелые электротравмы, вплоть до смертельной. Дифвыключатель при неисправности отключит всю цепь и, обесточив неисправный участок, предотвратит серьезную аварию.
Устройство защитного отключения – это один из типов автоматов. Электромагнитные расцепители обесточивают сеть при коротких замыканиях (КЗ), тепловые – при постоянных значительных перегрузках (вместе они и составляют «автомат»), а дифвыключатель – когда сила тока на входе выше, чем на выходе. Первое, чем отличается УЗО от автомата, – назначение устройства.
Главные составляющие конструкции:
- дифференциальный трансформатор, измеряющий ток утечки;
- три обмотки, подключенные, соответственно, к фазе, трансформатору и нулю;
- реле механизма отключения;
- расцепляющий механизм;
- тестовый механизм, который позволяет определить исправность устройства, имитируя утечку в нем самом.
Дифвыключатель изменяет силу тока на входе и на выходе. Когда сила тока в обмотках фазы и нуля одинакова, в трансформаторе образуется нулевая сумма противоположнонаправленных потоков. Если же величины различаются более чем на минимальный уровень чувствительности устройства, срабатывает реле. Оно запускает работу расцепляющего механизма.
Трехфазный дифференциальный выключатель отличается от однофазного только тем, что фазы подведены к трем обмоткам, а трансформатор сравнивает сумму силы тока с трех фаз со значением, полученным от нуля.
Что такое автомат: особенности дифавтомата
Это комбинированный прибор, объединяющий функции трех типов автоматов. Он срабатывает в ответ на все типы неисправностей. По этому параметру и отличаются дифавтомат и УЗО. В чем разница, очевидно: АВДТ – это комбинация дифвыключателя (защитная часть), представлена электромагнитным и тепловым расцепителями (рабочая часть).
Рабочая часть состоит из:
- главной контактной системы,
- дугогасительной решетки,
- привода расцепителя,
- самого расцепителя и
- (не всегда) вспомогательных контактов.
Отличие по функциональному предназначению
Принципиальное отличие УЗО и дифференциального автомата – функционал: дифвыключатель не определяет КЗ и перегрузки. Чтобы сеть с этим устройством была безопасна, на DIN-рейке нужно установить не один, а два прибора. Но это не поможет решить, что лучше – УЗО илидифавтомат.
У обоих приборов есть предел чувствительности по силе токов. 100 миллиампер – довольно опасный уровень, такие приборы могут устанавливаться в качестве вводных на разветвленной сети с высоким энергопотреблением. 10 – минимальная чувствительность, такие дифференциальный автомат или УЗО выбирают для отдельных линий, где утечка тока особенно критична.
Еще одно, чем отличается УЗО от дифавтомата – скорость реагирования: дифвыключатель быстрее. АВДТ же позволяют сначала среагировать на неисправность защитным устройствам конкретной линии, и только потом отключают достаточно большой сегмент сети.
Визуальное отличие
Раньше эти приборы имели разные размеры: приборы с большим количеством функций были крупнее. С развитием электроники яркая, бросающаяся в глаза разница исчезла. Остался практически один способ, как отличить УЗО от дифавтомата, — по маркировке.
Тип устройства, серийный номер, наименование и бренд наносят на УЗО и дифавтомат. В чем разница между ними, можно заметить, приглядевшись к деталям. На дифвыключатель наносят только значение силы тока в амперах. На автоматический выключатель
На дифвыключателе обозначают дифференциальную включающую и отключающую способность, если та не идентична номинальной, а на АВДТ – номинальную, если та не совпадает с номинальной коммутационной способности при КЗ.
Маркировка по номинальному току
Разница УЗО и дифавтомата в том, что на АВДТ дополнительно наносят маркировку типа мгновенного расцепления, который обозначают латинскими буквами. На дифавтомате отдельно указывают значение максимального номинального тока автомата, который разрешено использовать в одной сети с этим прибором. Эта характеристика обозначается буквами max после такого значения.
Электрическая схема, изображенная на устройстве
Для тех, кто легко умеет читать электросхемы, понять, какой прибор перед ними, легко: схема АВДТ больше, поскольку в ней присутствуют компоненты всех трех защитных устройств.
На корпус наносятся регламентированные ГОСТом обозначения УЗО и дифференциального автомата на схеме: в изображении АВДТ совмещены два разных типа автоматов.
Название на корпусе устройства
К сожалению, не все производители указывают на корпусе полное наименование прибора, считая, что аббревиатуры специалистам достаточно. Но встречаются, хотя и редко, изделия, на которых прямо указано: выключатель дифференциальный или автоматический выключатель дифференциального тока – так обозначают дифавтомат.
Аббревиатурная надпись на устройстве
На дифвыключателе будут стоять 3 буквы: У, З и О, «ВД» – «выключатель дифференциальный», а на дифавтомате – «АВДТ». Если устройства произведены за рубежом, то перед их номиналом, выраженным в амперах, у дифвыключателя не стоит никакой литеры, а у АВДТ указывают тип отключения – B, C или D.
Что лучше: УЗО или дифавтомат
Для полноценной безопасности сети необходимо ставить или автомат в сочетании с УЗО, или дифавтомат.
У АВДТ чуть больше время реакции. Их, как правило, применяют как вводные и выбирают устройства с большей силой тока. Это делается для предотвращения ложных срабатываний из-за накопления суммы утечек в сетях с высоким энергопотреблением. Каждая утечка может быть минимальной и безопасной, но сумма значительного количества таких утечек может оказаться достаточной для срабатывания дифавтомата.

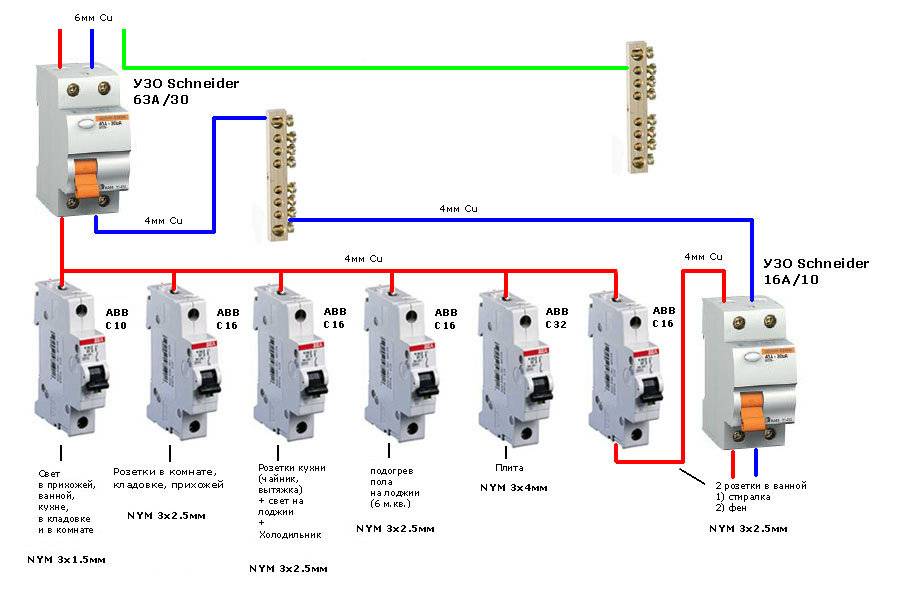

Дифвыключатели же в сочетании с автоматами ставят на отдельные линии. Для наиболее опасных линий, например, где электроприборы контактируют с водой (в быту самый распространенный пример – ванные) устанавливают максимально чувствительные дифвыключатели и автоматы. Это позволяет в случае утечки обесточить линию практически мгновенно и предотвратить травмирование человека. Скорость срабатывания в таких условиях исключительно важна: удары током, полученные человеком, контактирующим в этот момент с водой, в большинстве случаев смертельны.
Следует выбирать дифвыключатели, имеющие характеристики на 1-2 ступени выше, чем автоматы на той же линии. Чувствительность АВДТ выбирается с учетом нагрузки линии, на которую он ставится. Для обычной квартиры хватит 30 mA, а если защита требуется энергоемкому помещению, можно установить на ввод прибор с чувствительностью до 100 mA, что для обычных бытовых условий может быть опасно. Выбирая УЗО и дифавтомат по техническим характеристикам, важно не перемудрить: слишком высокая их чувствительность приведет к частым ложным срабатываниям, и вместо безопасной электросети заказчик получит систему, нарушающую условия эксплуатации электроприборов, подключенных к ней.
Преимущество дифвыключателя – в скорости срабатывания. Дифавтомат обеспечивает полный контроль за исправностью сети. Вот и все, чем отличается УЗО от дифференциального автомата. Это просто устройства с разным назначением, но при разумном подходе и правильном подборе технических характеристик оба они необходимы в электрощитке.
Правильно спроектированный и собранный электрощит – залог безопасности электрической сети даже при грубейших нарушениях техники безопасности людьми. Нельзя сказать, что лучше – УЗО или автомат. Разобраться в функциях устройств, монтирующихся на DIN-рейку порой означает спасти жизнь. Поэтому не стоит экономить на УЗО или дифавтомате. Что выбрать, зависит от того, какие задачи ставятся перед устройством.
Жми «Нравится» и получай только лучшие посты в Facebook ↓
Поделиться на Facebook
Поделиться в ВК
Поделиться в ОК
Поделиться в Twitter
Поделиться в Google Plus
Главное отличие УЗО от дифавтомата, разница ABB Fh302 и F202
ВД 63 1диф или УЗО как отличить по внешним признакам и с помощью проверки. Выбрать надежное устройство для защиты от токов утечки в доме и квартире. Чем отличается УЗО от дифавтомата, что из них выбрать, для чего нужно УЗО или дифференциальный автомат и многое другое читайте в статье.
Главное отличие двух устройств – это их функциональность. Устройство защитного отключения – электроаппарат, предназначенный для защиты человека от поражения электротоком, вызванным утечками в сети. Кроме этого осуществляет мониторинг параметров бытовых электросетей. УЗО не размыкает электрическую цепь при возникновении перегрузок и коротких замыканий.
Дифференциальный автомат – коммутационное устройство, которое совмещает функции УЗО и автоматического выключателя, т.е. дополненное функцией защиты от коротких замыканий.
Рис. 1. Основное визуальное отличие между автоматическими защитными выключателями
Отличия автоматического выключателя от диф. автомата
Внешне устройства практически идентичны. Различить их может быть затруднительно даже начинающим электрикам. Неправильный выбор устройства может привести не только к некорректной работе электроприборов, но и возникновению аварийных ситуаций. Есть несколько пунктов, по которым следует найти отличие УЗО от АВДТ.
- Функциональность. УЗО срабатывает, если в цепи появляется ток утечки, т.е. отключение происходит только после прикосновения человека к поврежденному оборудованию. Уставка отключает распределительную сеть с неисправностями раньше, чем электроток поразит организм.
Дифференциальный выключатель – кроме всех перечисленных функций, отключает линии при перегрузках и коротких замыканиях.
Устройство защитного отключения – индикатор неисправности сети, который фиксирует утечку. - Визуальные отличия. На боковой или лицевой стороне изделия ведущие производители электротехники, как правило, указывают тип электроприбора
- Маркировка. Если в обозначении устройства перед значением номинального тока стоит латинская буква B, C, D (тип характеристики расцепителя), — это значит, что перед вами дифавтомат. В УЗО указывают только номинальный ток.
Важно: технически не предусмотрено изготовление дифавтоматов, номиналом, выше 63 А. Если на устройстве написан ток 80 А или 100 А, то это, однозначно, УЗО.
- Электрические схемы, изображенные на корпусе и паспорте, указывают на принцип действия защиты. Начертания дифференциального трансформатора (овального прямоугольника), теплового и электромагнитного расцепителя говорят о том, что перед покупателем дифавтомат.
- Геометрические размеры. Оба типа электроаппаратов – модульные, т.е. размеры унифицированы. Не следует доверять мнению, что дифавтомат имеет большую ширину. Современные расцепители имеют минимальные размеры, за счет чего в без проблем умещаются в стандартные боксы (2 модуля – для сетей 220В, 4 модуля для сети 380 В).
В ролике подробно описано, какой электроаппарат выбрать для защиты дома от токов утечки, подробно описаны схемы подключения и этапы монтажа на электрический щит.
УЗО или дифавтомат? Что лучше выбрать?
Нюансы эксплуатации
Ценовая политика обоих типов устройств неоднозначна. Стоимость УЗО выше, чем аналогичного дифференциального автомата одного производителя. Это связано с обеспечением надежности и ремонтопригодности аппаратов. При выходе из строя связки автоматического выключателя и УЗО, замене подлежит, как правило, одно изделие. В случае с дифвыключателем, иначе: вышедшая из строя электрозащита не подлежит ремонту – требуется полная замена узла. Практика электриков показывает, что ломаются чаще дифавтоматы в виду некачественной электрической энергии, отсутствия реконструкции распределительных электрических сетей и электрооборудования на подстанциях.
При выходе из строя устройства защитного отключения возможно временное восстановление электроснабжения объекта (квартиры, при обеспечении обесточивания поврежденного участка линии) путем включения автоматического выключателя, который находится в электрической схеме перед ним. В случае установки дифавтомата, потребуется установка исправного электрического изделия.
Дифвыключатели предпочтительно устанавливать в домах и квартирах, где редко происходят перебои с электроснабжением. Устройство защитного отключения в паре с автоматическими выключателями обеспечивают надежную защиту при минимальных финансовых вложениях.
Чем отличается УЗО от автомата в электрике
Отечественные производители производят изделия с достаточными характеристиками. Но уступают зарубежным по времени срабатывания, надежности отдельных элементов и качеству применяемых материалов. Для экономически целесообразного электроснабжения дома с многоуровневой защитой можно комбинировать аппараты электрозащиты разных производителей. Вводные УЗО на 300 и 100 мА отечественного производства, а разводку нагрузки выполнять через приборы ABB, Siemens, Schneider-Electric и аналогичные с токами утечки 10 и 30 мА.
Важно: при срабатывании дифавтомата сложнее определить причину отключения. Будь то перегрузка или ток утечки, для поиска неисправности необходимо полное снятие нагрузки и поочередное включение электроприборов в сеть. Некоторые производители снабжают устройства индикаторами срабатывания дифреле ,что облегчает поиск поломки.
Для каждого объекта электроснабжения набор электрозащит выбирается в индивидуальном порядке исходя из состояния проводки, типа реконструкции сетей, нагрузки и типом потребителей (электроприборов), финансовыми возможностями.
Рис. 2. Отличие по схеме, обозначенной на корпусеВ чем разница УЗО ABB Fh302 и F202
Устройства защитного отключения – двухполюсные, рассчитанные для использования в сетях 230 В. Номинальные токи утечки одинаковы – от 16 до 300 мА. Отличие – отключающая способность образцов.
Серия Fh302 (home) разработана для установки в квартирах и частных домах, имеет более упрощенную конструкцию и отключающую способность 6000 А.
Рис. 3. Передняя панель Fh302Электроаппараты серии F202 – продвинутые модели, с отключающей способностью 10000А, конструктивно более надежны. Выполнены с дополнительным зажимом для крепления шины, что позволяет беспрепятственно подключить несколько отходящих линий на один полюс.
Рис. 4. Общий вид F202Для влажных помещений (санузлы, ванные, бани и т.д.) и детских комнат необходимо использовать УЗО F202 на 10мА, т.к. только эта линейка обеспечит необходимое быстродействие защиты при появлении токов утечки.
Технические отличия электронного и электромеханического УЗО
По принципу действия УЗО делятся на два типа: электромеханические и электронные. Эффективность действия защиты и рабочие характеристики не зависят от вида.
Электронные устройства выполняют свою функцию при наличии напряжения в сети, т.е. для срабатывания защиты неисправный электроприбор должен быть включен в электронную цепь. Основной элемент работы – электронная плата с усилителем, для работы которой необходимо напряжение из внешней сети 220 В. Т.е. устройство не фиксирует неисправности при выключенных электроприборах.
Электромеханические изделия способны зафиксировать ток утечки, независимо от наличия напряжения в электросети. «Сердце» устройства – дифференциальный трансформатор. При протекании тока утечки, через который во вторичной обмотке наводится напряжение, а поляризованное реле приводит в действие механизм защиты.
Как избежать покупки «неправильного» УЗО?
Для того чтобы знать, как отличить ВД1 63 диф или УЗО визуально, необходимо обратить внимание на схему, изображенную на корпусе. На электромеханических образцах вторичная обмотка дифференциального реле напрямую подсоединена к реле. Перемычки питания элемента от внешней сети нет.
Электронные УЗО снабжены схемой с электронным платой усилителя (в виде треугольника).
Для точной проверки устройств в домашних условиях необходим аккумулятор (или батарейка) 1,5..9В, заведомо заряженный. УЗО необходимо установить в положение «включено». К клеммам электроаппарата присоединить два проводка, затем на полюса аккумулятора. При отсутствии изменений, следует поменять полярность.
Если защитный аппарат электромеханический, то при протекании электротока во вторичной цепи фиксируется скачок, на который срабатывает реле и отключает прибор. Отсутствие реакции на подключение батарейки свидетельствует о том, что УЗО электронное и не работает без внешнего напряжения.
Не менее действенный способ – с помощью постоянного магнита. Если подержать элемент вблизи лицевой части корпуса, включенное устройство сработает, если оно электромагнитное.
Для потребителя важно определиться, какой тип устройства необходим. Отсутствие нагрузки в сети может быть по нескольким причинам: выход из строя сети внешнего электроснабжения, ремонтные работы на линии. Причиной также может быть отгорание нулевого провода в щите. При этом защитный аппарат электронного типа не реагирует на неисправность: электроприборы не работают, но питание фазного провода не пропадает. Именно в этом случае возникает вероятность аварийных ситуаций: при пробое изоляции, например, на бойлере, фаза попадает на корпус. И при случайном прикосновении человека начинает протекать ток утечки. В данном случае УЗО не сработает в виду отсутствия нормального электроснабжения.
При наблюдении частых скачков напряжения в сети, дифференциальный трансформатор подвергается быстрому износу и выходу из строя. Перегоревшая плата с усилителем – причина поражения электрическим током со всеми вытекающими трагическими последствиями. При покупке УЗО электронного типа следует регулярно проводить тестирование образца. Еженедельные проверки помогут сохранить защитные функции сети.
Отличие между УЗО типа A и AC
По роду дифференциального тока утечки аппараты защиты делятся на два типа. В бытовых сетях переменного тока напряжением 230 В не всегда возникает переменный ток. Он может быть постоянным и пульсирующим в зависимости от характера повреждения линий.
Электроаппараты типа АС реагирует на нагрузки переменного тока, который возникает в первичных цепях электроприборов: стиральных машин, водогрейных баках и т.д. или при пробое фазы на корпус.
Устройство защитного отключения типа A реагирует на постоянный и переменный пульсирующий ток. Это дает более высокую чувствительность к изменению рабочих параметров прибора.
Постоянный пульсирующий ток утечки возникает в электроприборах, где в электрических схемах присутствуют вторичные цепи (микроволновые печи, светодиодные светильники, и другая электротехника с импульсными блоками питания и элементами электронного управления). При повреждении вторичной коммутации возникает утечка импульсного постоянного тока.
УЗО типа А стоят минимум в 2 раза дороже аналогов. Поэтому целесообразность покупки их должна быть оправдана.
Важно: согласно действующим ПУЭ (п.7.1.78 7-е изд.) для бытовых потребителей рекомендована установка защитных аппаратов с маркировкой А.
Устройства в зависимости от характера действия имеют соответствующую маркировку на корпусе: буквенная аббревиатура и эмблема в виде синусоиды.
