УЗО:назначение, характеристики и принципы работы

Содержание

1 Устройство защитного отключения узо
2 Принцип действия УЗО дифференциального типа
3 Классификация УЗО
4 Характеристики УЗО

На данный момент УЗО считается тем элементом, без которого не может обойтись ни один жилой дом. У него одна цель – защитить вас и ваше имущество, с чем устройство прекрасно и справляется. Есть определенные особенности и характеристики УЗО, о которых в данной статье вы и узнаете.

Устройство защитного отключения узо

Узо находят широкое применение во всех отраслях промышленности. Характерной их особенностью является многофункциональность. УЗО могут осуществлять защиту человека от поражения электрическим током при прямом прикосновении, и при косвенном прикосновении, при несимметричном снижении изоляции проводов относительно земли в зоне защиты устройства, при замыканиях на землю и в других ситуациях.

Устройство защиты узо реагирует на дифференциальный ток, наряду с устройствами защиты от сверхтока, относятся к дополнительным видам защиты человека от поражения электрическим током при косвенном прикосновении, обеспечиваемой путем автоматического отключения питания.

Похожая статистика у предохранитель ПАР.

Статистические данные по электро травматизму, полученные за почти 30-летний период с начала широкого внедрения УЗО, подтверждают высокую эффективность данного электрозащитного средства – количество смертельных травм снизилось почти в 100 раз.

Принцип действия УЗО дифференциального типа

Устройство и принцип действия узо заключается в том, что оно постоянно контролирует дифференциальный ток и сравнивает его с уставной мощностью. При превышении значения дифференциального тока уставки УЗО срабатывает и отключает аварийный потребитель электроэнергии от сети. Входным сигналом для трехфазных УЗО является ток нулевой последовательности. Входной сигнал функционально связан с током, протекающим через тело человека. В этом и заключается главный принцип действия узо.

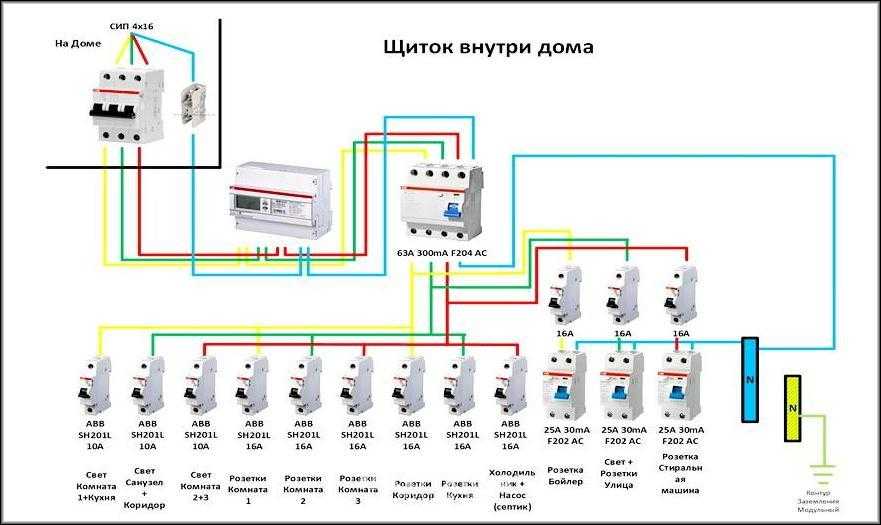

Область применения УЗО дифференциального типа – сети с заземленной нейтралью напряжением до 1 кВ (система TN – S). Схема включения УЗО, реагирующего на дифференциальный ток в сети с заземленной нейтралью типа TN – S. Подключайте аккуратно, чтобы не читать статью: почему срабатывает УЗО.

Классификация УЗО

УЗО можно разделить на простую классификацию, более детально вы сможете ее увидеть на картинке.

Характеристики УЗО

При покупке УЗО следует ориентироваться на его рабочий ток, который должен перекрывать предельный ток нагрузки, и расчетный ток утечки, о котором говорилось выше. Рабочий ток может составлять 16, 25, 40, 63, 80 А (зависит от производителя).

УЗО должно быть защищено от перегрузки при помощи автомата. Например, номиналом 25 А должно быть защищено автоматом, имеющим ток срабатывания < 25 А, т. е. 16 А (собственно, выполняется условие селективности). Кстати, по поводу селективности. Сие понятие говорит о ступенчатости защиты. Т. е., например, у нас есть трансформаторная подстанция.

От нее уходит кабель, например на жилой дом. Перед выбросом кабеля из ТП установлены плавкие предохранители на 250 А (их задача – защитить низкую сторону трансформатора, контактор и т. п.).

Кабель заводится на ВРУ (вводно-распределительное устройство) жилого дома. Он заводится на рубильник, после которого опять стоят плавкие предохранители номиналом меньше предыдущих на ступень – 150 А (защищаем кабель), далее следуют автоматы вводные, разводные и т. д.

Номинал каждой последующей защиты меньше на ступень (или еще меньше – исходя из обеспечения защиты конкретного потребителя. НО НЕ БОЛЬШЕ!).

Собственно, такая “ступенька” и называется селективностью. Если мы ее нарушим и поставим аппарат защиты номиналом таким же или большим, чем предыдущий, то в критической ситуации защита срабатывает не перед объектом перегрузки или КЗ, а раньше (у вас в квартире короткое замыкание, а автомат на вводной сборке выбивает, в то время как на квартирном щитке все в порядке).

В основе действия защитного отключения, как электрозащитного средства, лежит принцип ограничения (за счет быстрого отключения) продолжительности протекания тока через тело человека при непреднамеренном прикосновении его к элементам электроустановки, находящимся под напряжением.

Рекомендуем к прочтению: Как выбрать УЗО.

Назначение УЗО | ehto.ru

03.08.201505.01.2023 Админ.

Главное назначение УЗО, защита людей от ударов электротоком в двух случаях. Первый это непосредственное касание электропроводов, второй – случайное прикосновение к металлическим корпусам, оказавшихся под напряжением.

Термины статьи

Косвенное прикосновение – случайное касание людьми или животными токопроводящего корпуса прибора, который попал под напряжение.
Прямое прикосновение – касание людьми или животными проводов под напряжением.

Функциональное назначение УЗО

Функциональное назначение УЗО, это защита от косвенного прикосновения. Электрический прибор может оказаться под напряжением из-за разнообразных аварийных ситуаций. Например:

Нарушение изоляции электропровода;
Неисправность устройств, входящих в конструкцию электроприемника;
Ослабление электрических контактов. Например, ослаб контакт в розетке, люстре, светильнике, внутри бытового прибора. Яркий пример такой ситуации – стиральная машина бьет током;
Обрыв проводов скрытой проводки.

Выполняя основные назначения, в следящем режиме, УЗО контролирует состояние изоляции проводов.

Дополнительное назначение УЗО

Но защита от косвенного прикосновения, не единственное его назначение. УЗО защищает и от прямого касания электропроводов.

Поясню. Если в цепи установлено УЗО и человек касается электропровода, ток начинает «утекать» через человека в землю. Нарушается баланс прямых и обратных токов, за которым следит УЗО, правильнее сказать, УЗО отслеживает сумму всех токов в цепи, где установлено.

При нарушении суммы токов УЗО переходит из режима отслеживания в режим защиты и отключает электроцепь от питания.

Векторная сумма электротоков называется дифференциальный ток. В безаварийной цепи, он равен нулю. Дифференциальные токи отклоняются от нулевого значения при появлении токов утечки. Токи утечки появляются при повреждении защитной изоляции электропроводов. Также, токи утечки могут возникать и без повреждений изоляции, например, ослабли или раскрутились места подключения токоведущих проводов.

УЗО и противопожарная защита

Противопожарная защита это еще одно назначение УЗО. Для противопожарной защиты УЗО монтируется на вводе питания, после электросчетчика, в паре с вводным автоматом, после него.

Важно! УЗО не защищает от перегрузок в сети и от коротких замыканий. Для этого нужны автоматические выключатели, они же, автоматы защиты. Если позволяют средства, то монтируется универсальное устройство «два в одном». Это УЗО + Автомат Защиты. Называется устройство дифференциальный автомат защиты.

Выводы

Определено следующее назначение УЗО:

Отслеживать дифференциальные токи в электроцепи, где установлено. Возникают дифф. токи при повреждении изоляции токоведущих элементов и замыкании их на «землю»;
УЗО сравнивает дифф. ток в цепи со значением тока срабатывания;
УЗО отключает защищаемую электрическую цепь, если I срабатывания ≥ 3 I дифф.тока.

Как следствие:

Защита живых существ от поражения электротоком при случайном прикосновении к корпусам приборов, оказавшихся под напряжением. Чаще из-за повреждения изоляции проводов сети или проводов в приборах;
Защита от прямого прикосновения к проводам под напряжением;
Контроль состояния изоляции кабелей, проводов и потребителей;
Уменьшение вероятности пожаров от замыкания проводящих частей на землю.

©ehto.ru

Нормативы:

ПУЭ (издание 7, пункт 7.1.83)
ГОСТ 51328–99: УЗО
