Уклон дренажной трубы на 1 метр снип: как рассчитать (инструкция) + примеры

как рассчитать (инструкция) + примеры

Вода – основа жизни, без нее не обойтись. Но во всем должна быть мера. Избыточность влаги на приусадебном участке может привести к серьезным неприятностям. Происходит заболачивание почвы. Корни растений начинают загнивать, насаждения гибнут. Застоявшаяся вода подмывает фундамент дома, проникает в подвальные отсеки, приводит к его преждевременному разрушению.

Содержание

1. Как рассчитать какой уклон дренажа
2. Способы закладки дрен
3. Схема и порядок устройства
4. Расчет угла наклона дренажа
5. Уклон дренажной трубы на 1 метр

Как рассчитать какой уклон дренажа

Единственное эффективное решение проблемы – установка дренажной системы. Владельцы участков, расположенных на склонах, могут подумать, что эти озабоченности не для них. Вода и так стечет сама по себе.

По теме: Дренаж участка за 5 шагов: как сделать своими руками

Опасное заблуждение. Если горизонт уклона меньше 8%, необходимость дренажа безусловна. Как, впрочем, и при более крутом расположении земельного участка. Однако в последнем варианте можно обойтись без смотровых колодцев. Стандарты позволяют.

Уклон дренажной трубе необходим для самопроизвольного стока грунтовых вод за пределы участка.

Чтобы сбор и отвод воды с участка производился эффективно, необходимо предварительно провести гидравлические исследования. По их результатам выстраивается алгоритм действий, подбираются нужные материалы и конструкции.

Способы закладки дрен

Дренажные системы бывают двух видов – поверхностные и глубинные. В первом варианте дрены укладываются в небольшие (30-40 см) рвы. Второй метод установки более затратный, так как приходиться выкапывать глубокие траншеи.

Важно! На участке, расположенном на возвышенности, целесообразно устанавливать дренажную систему поверхностного типа. Это упросит перехват сточной воды.

Все зависит от состояния грунта и уровня закладки фундамента главного строения на участке. Нужно узнать, на какую глубину промерзает земля в данном регионе. Этой информацией наверняка располагает каждая местная строительная организация.

Нельзя прокладывать трубопровод над уровнем промерзания почвы. Иначе дренажная система в зимнее время года замерзнет и выйдет из строя. Нужно утеплить дрены или закопать их глубже, в незамерзающий грунт.

Поверхностный тип дренажной системы.

Избыточная влага вредит не только растениям, но и постройкам, в том числе, основательным. В периоды весенних паводков грунтовые воды поднимаются, подмывая и разрушая фундаменты даже капитальных домов. Чтобы избежать подобных неприятностей, дренажную систему следует закладывать на полметра глубже фундамента.

Схема и порядок устройства

После того, как проведены необходимые геологические изыскания и установлен уровень местонахождения грунтовых вод, можно приступать к строительству дренажа на участке, находящегося на возвышенности.

Прежде всего, нужно исключить размыв грунта самопроизвольным водоотводом, спровоцированным крутизной склона. Для этого следует произвести следующие строительные работы:

1. На самой высокой точке участка установить горизонтальную дрену.
2. В нижней части склона создать аналогичную дренажную систему.
3. Оба этих сооружения соединить перпендикулярными каналами.
4. От дренажа, расположенного на нижнем уровне, провести отвод к дренажному колодцу.

Устройство дренажной системы во многом зависит от рельефа местности, на которой находится участок. Возможно, придется устанавливать для переходных площадок и подпорных лестниц точечные водоотводы, которые затем перейдут в линейную систему дрен.

Важно! Еще до начала строительных работ следует определить место, куда будет сливаться жидкость. Отвести с участка воду можно в близлежащий водоем или овраг.

Следуя указаниям СНиП, параметры уклона дрены соотносятся с показателями движения сточных вод. Минимальный уклон дренажных труб диаметром 150-200 мм равняется 8-7 мм соответственно.

При использовании лотков для отведения воды, уклон устанавливается так, чтобы жидкость могла естественным образом самоочищаться. Наполняемость лотка шириной 20 и более миллиметров не должна превышать 80%.

Расчет угла наклона дренажа

Безнапорный принцип работы дренажной системы основывается на расположении водоотводных труб под определенным наклоном друг к другу. Размер имеет значение. Трубы большого диаметра не приветствуются. По ним слишком быстро отходят воды, на стенках со временем образуются толстые слои ила, приводящие к засорам и необходимости затратной процедуры прочистки трубопровода.

Важно! Для каждой конкретной ситуации рассчитывается и подбирается свой оптимальный вариант дренажа.

Оптимальные решения по строительству дренажа на участке, расчету его уклона, глубины и длины траншей находятся в нормативных документах СНиП. Чтобы правильно рассчитать уклон дренажной трубы, необходимо учесть следующие обязательные параметры:

• рельеф местности, на котором расположен земельный участок, степень перепадов высот;
• размер сечения трубы – чем рыхлее почва, тем больше диаметр;
• вид применяемых дрен, для песчаного грунта – с геотекстилем;
• глубину залегания дрен;
• тип почвенного слоя участка;
• координаты расположения подземных вод.

На основании полученных данных можно приступать к монтированию дренажной системы на склоне. Для выбора правильного наклона дрены необходимо пользоваться установленными нормативными стандартами:

Диаметр трубопровода в миллиметрах	Уклон в сантиметрах на метр длины
50	3
110	2
160	0,8
200	0,7

Если длина веток отвода не превышает полутора метров, то допустимы отличия их наклонов относительно друг друга.

Ливневые лотки.

Кроме угла уклона дрены, важно рассчитать высоту и ширину лотка. Делается это довольно просто. Как правило, лотки, при ширине от 20 см, заполняются в высоту на 80% водой. По таким пропорциям рассчитывается конструкция водоотвода с учетом гидравлического давления. Например, высота лотка составляет 60 см. Получается, что его ширина должна быть не меньше 80 см.

Уклон дренажной трубы на 1 метр

Какой уклон трубы для дренажа считается правильным?Угол наклона водоотвода, как правило, измеряется в сантиметрах на погонный метр, а не в градусах. Так легче определить, насколько один участок длиной в 1 м ниже или выше соседнего.

Важно! Эффективное отведение грунтовых вод за пределы участка гарантируют стандарты и нормативные документы: СНиП, ГОСТ, СанПин.

Если уклон трубы недостаточный, то вода течет медленно. Слабый напор стока не в состоянии протолкнуть образовавшиеся отходы, которые оседают и заиливаются на стенках дрен. Возникают засоры, система не справляется с водоотводом.

С другой стороны, чересчур большой уклон ведет к стремительному стоку воды. При этом фрагменты крупных отходов под напором потока придавливаются к стенам труб и застревают. К тому же оказывается огромная нагрузка на соединительные узлы коммуникации.

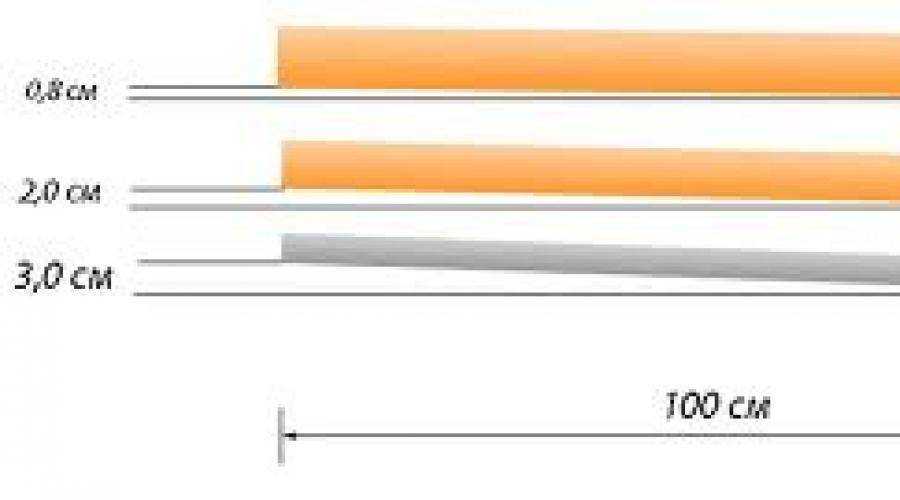

Правильный уклон водоотводной трубы.

Прочистка водоотводных труб производится через дренажные и смотровые колодцы двумя способами:

• механическим – с помощью устройства для прохождения дрен и удаления отложений, проводится раз в 3-4 года;
• гидродинамическим – с привлечением насосного оборудования и компрессора, чистить каждые 10-15 лет.

Дренажная система будет функционировать исправно и качественно только при соблюдении правильного угла наклона трубы на 1 метр, согласно СНиП. Монтаж дренажной системы требует профессионального, сбалансированного подхода.

Нужно так рассчитать глубину и уровень наклона труб, чтобы они не подвергались засорам, эффективно справлялись с отводом сточных вод. Избежать технических ошибок в расчетах помогут специалисты.

По теме: 4 схемы дренажа участка: ошибки + как правильно

Какой уклон должен быть у дренажной трубы

Главная » Канализация

На чтение 5 мин Просмотров 7.7к. Опубликовано 16.05.2019 Обновлено 14.05.2019

Для поддержания нормального водно-грунтового «микроклимата» на загородном участке нужно монтировать систему дренажного отведения. Причем желательно делать скрытый вариант. Тогда грунтовые воды будут свободно уходить с участка, обеспечивая тем самым сохранность фундамента дома, здоровый рост культурных растений. Чтобы коммуникация работала исправно, важно позаботиться о правильном уклоне дренажной трубы на 1 метр согласно СНиП.

Содержание

1. Условия для создания дренажной системы
2. Рекомендуемые уровни уклона
3. Чем грозит неправильный уклон
4. Как рассчитать правильный угол наклона

Условия для создания дренажной системы

Соблюдение стандартов уклона – гарантия эффективного отведения грунтовых вод с участка

Необходимость устройства системы отведения грунтовых вод возникает, когда УГВ на участке весной поднимается до отметки 1,3-1,5 метра. Такое положение грозит заболоченностью земель, подтоплением подвалов, цокольных этажей.

Основными элементами скрытой системы отведения являются трубчатые перфорированные дрены, которые дополнительно оборачивают геотекстилем. Важны также обсыпки из песка и щебня. Они играют роль своеобразного фильтра, предотвращающего попадание земли внутрь рукавов линии.

Согласно стандартам СНиП, любой дренирующий контур нужно снабжать смотровыми колодцами. Это позволяет контролировать работу системы на любом ее участке.

Рекомендуемые уровни уклона

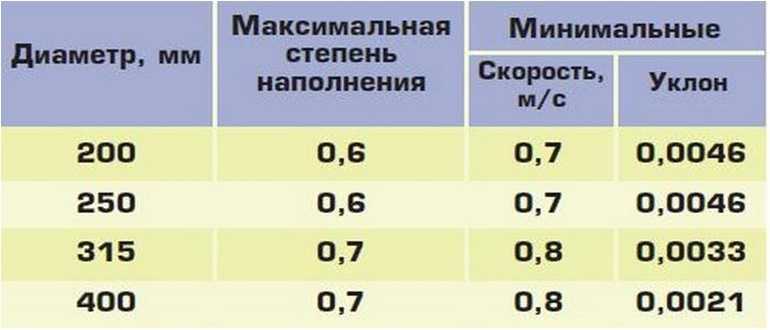

Необходимый уклон дренажных труб, согласно нормативной документации

Помимо диаметра дренажных труб важным параметром при устройстве системы является уровень наклона дрен. Как правило, эти нормы регламентирует СНиП с указанием минимально допустимых значений. При этом важно учитывать самую меньшую скорость потока грунтовых вод по рукавам. Согласно регламенту официального документа, для меньшего сечения дрен предусмотрен больший угол наклона.

Минимальные уклоны для дренажных труб разного диаметра по СНиП:

• открытые (наружные) лотки и канавы отведения воды — 3 мм на м.п.;
• отдельно стоящие желоба — 0,005 мм на м.п.;
• булыжная или асфальтированная отмостка с лотками — 3 мм на м.п.;
• устройство брусчатки или щебня с желобами открытого типа — 4 мм на м.п.;
• трубы сечением 40-50 мм — 3 см/м.п.;
• рукава диаметром 85 мм — 2 см/м.п.;
• дрены 100 мм — 1-1,5 см на м. п.;
• 150 мм — 8 мм на м.п.;
• 200 мм — 7 мм на м.п.

Всегда учитывают тип грунта на участке. В песчаных уровень наполнения контура водой и её движение будет быстрее, чем в глиняных. Поэтому уклон нужно делать чуть большим, чем при более плотных пластах почв.

Чем грозит неправильный уклон

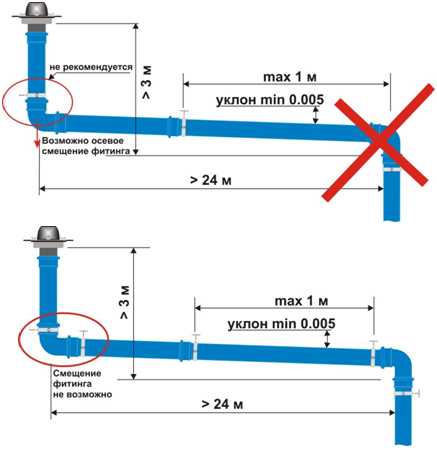

Правильный и неправильный угол уклона трубы

Важно грамотно рассчитать, какой угол наклона должен быть у дренажной трубы. При несоблюдении рекомендуемых норм возможно возникновение аварийных ситуаций.

• При маленьком уклоне безнапорная дренажная система приведет к тому, что в рукавах будет застаиваться вода. Присутствующий в ней мусор в виде мелких песчинок станет откладываться. Рано или поздно их количество приведет к тому, что в трубе образуется засор. Придется откапывать участок системы и проводить ремонтные работы.
• При недостаточном уклоне грунтовые воды будут заполнять весь просвет дрен, но не смогут уходить в нужном направлении. Как результат, УГВ будет оставаться на прежнем уровне, а монтаж дренажной системы будет просто бессмысленным. Участок так и останется заболоченным.
• При увеличении рекомендуемого уклона скорость потока воды будет слишком высокой. Это грозит разрывом дрен со временем на каком-либо участке под воздействием давления. Либо вода с большой скоростью будет уходить в точку сброса, а более тяжелые примеси (песчинки, частички глины) будут оседать на дне контура. Рано или поздно это приведет к засору.

При недостаточном наклоне дренажных труб и застаивании грунтовых вод будет происходить постоянное подмывание почвы. Будет снижаться естественная прочность верхних пластов земли на участке.

Как рассчитать правильный угол наклона

Схема закрытой дренажной системы в разрезе

Чтобы выполнить монтаж дренажной системы на участке и при этом рассчитать оптимальный угол наклона, нужно учесть такие параметры:

• Сечение дрен. Оно напрямую зависит от типа осушаемой почвы. Чем более она рыхлая, тем большим должен быть диаметр контура.
• Тип используемых дрен: с геотекстилем или без него. Первый вариант оптимален для рыхлых почв с обилием песка. Для крупнозернистых грунтов разрешается не использовать геотекстиль.
• Глубина заложения контура.
• Рельеф участка: перепады его высот.
• Уровень грунтовых вод на местности — желательно провести предварительные гидрогеологические изыскания.
• Тип почвы — информацию берут из таблицы «Классификация типов грунтов.

Дренаж участка с высоким уровнем грунтовых вод

Чтобы правильно определить наклон всей магистрали от верхней точки расположения первой дрены до пункта сброса воды, нужно сделать следующее:

• От высшей точки первой трубы до конечного приемника грунтовых стоков измеряется общая протяженность дренажного контура. Суммарно получается, например, 20 м.
• Измеряют прямой отрезок от верхней точки системы до нижней. Получается, к примеру, 10 м.
• Оба числовых значения нужно сложить: 10+20 = 30 м.
• Для расчета перепадной высоты между верхней и нижней точками берется значение 1% от общей суммы. В данном случае он составляет 0,3 м (30х1%=0,3). Таким образом, мастер должен уложить систему дренажа на участке так, чтобы разница между верхней частью коммуникации и нижней составляла 30 см. Это и будет считаться правильным уклоном.

Такая коммуникация будет функционировать без сбоев.

Популярный материал:

Канализационные трубы для частного дома и квартиры: схемы подключения, размеры
Устройство скважины на воду: насос, колодец, насосная станция, фильтры
Как правильно установить унитаз своими руками: подключаем к водопроводу и канализации
Установка септика на даче: бетонные кольца, диаметр выгребной ямы, монтаж системы очистки
Давление воды в системе водоснабжения: как сделать и отрегулировать оптимальные показатели мощности
Устройство канализации дома: туалет, раковина, гидроаккумулятор, дренажный насос, бачки и люки

Руководство по техническим критериям проектирования санитарной канализации

%PDF-1. 4 % 319 0 объект > эндообъект 334 0 объект >поток 752016-06-24T16:01:20.070-06:00Acrobat Distiller 6.0 (Windows)robert_krehbiel1b2e242ae5d8d4e85d57dfb777c10c93f2135b981378553PScript5.dll Version 5.2.22008-04-03T08:12:08.000-06:002008-04-03T08:12:08.000-06:00application/ pdf2016-06-24T16:03:57.784-06:00

PDF Июнь 2016 г.

Руководство по техническим критериям проектирования санитарной канализации

UUID:31977291-6aa1-4ebb-8ca3-5ddacf6e90d3uuid:cea80004-fb56-4c4c-a7ed-cecadd17cb37Acrobat Distiller 6.0 (Windows) конечный поток эндообъект 305 0 объект > эндообъект 307 0 объект > эндообъект 308 0 объект > эндообъект 3098[|glvve4>|Lln?{Ţ,f

Руководство по дренажу — Общие обзоры — Строительство

Версия в формате Word (65 kb) | Версия в формате PDF (47 Кб)

1. Раскопки:
   1. Траншеи глубиной 1,5 метра (5 футов) и более должны обеспечивать безопасность рабочих либо за счет укладки грунта с уклоном 1,5:1, либо за счет защиты с помощью правильно спроектированной «траншейной коробки». Это не требуется для раскопок в устойчивой породе. Доплата за укладку откосов за пределы платёжных линий траншеи не взимается. (Спецификация) и 29CFR 1926
   2. Когда земляные работы проводятся в неустойчивых грунтах, необходимо выбрать гранулированный материал ниже обратной стороны трубы (стальная труба) или контрольной линии основания (бетонная труба). Для стальных труб предел подземных работ не должен превышать 0,6 метра (2 фута) в таком нестабильном грунте. Для бетонной трубы глубина выемки под контрольной линией настила может варьироваться от 0,3 до 0,6 метра (мин./макс.). Когда раскопки происходят в скале, глубина раскопок для стальных труб составит 0,3 метра. Для бетонной трубы глубина выемки будет равной толщине подстилающего слоя для соответствующего размера трубы. Таким образом, следует обращаться к стандартным листам.
   3. Для открытых траншей в общедоступных местах будет предусмотрено ограждение или баррикада высотой не менее 1,2 метра (4 фута) с опорами на расстоянии не более 3 метров (10 футов). Знаки «ОПАСНОСТЬ – НЕ ВХОДИТЬ» высотой 400 мм и шириной 600 мм будут установлены на них с интервалом не менее 30 метров (100 футов). Альтернативными защитными мерами являются удлинение короба из обшивки до высоты 1,2 метра над уровнем поверхности земли или прочное покрытие котлована. (Спецификация)
   4. Перед размещением кабелепровода и прямого заглубленного кабеля в котловане инженер должен утвердить глубину котлована и поперечное сечение. ПРИМЕЧАНИЕ. Весь вынутый материал является собственностью подрядчика либо для утилизации, либо для использования в качестве другой статьи оплаты в рамках контракта. (спецификация)
   5. Земляные работы обычно заканчиваются либо до перевернутой отметки стальной трубы, кабелепровода или водопропускной трубы, либо, если речь идет о бетонной трубе, до нижней части основания. Это нижняя линия оплаты. Для труб, кабелепроводов или водопропускных труб диаметром от 300 до 3700 мм (от 1 фута до 12 футов) ширина выемки и оплаты будет равна либо диаметру плюс 1,2 метра (4 фута), либо 3-кратному диаметру, в зависимости от того, что больше. Для бетонной трубы добавьте двойную толщину стенки. Для размеров более 3700 мм в диаметре см. стандартные листы.
   6. Выемки дренажных колодцев, колодцев и других мелких сооружений производятся до нижней отметки фундамента (цоколя или фундаментной плиты). Ширина выемки и линия оплаты составляет 0,6 метра (2 фута) наружу во всех направлениях от стен строения. (Спецификация)
   7. Верх выемки (линия оплаты) различается для разделов выемки и насыпи. Для разрезов это обычно отметка земли после неклассифицированных раскопок. В случае заполнения это поверхность земли до начала работ по контракту. Эти же параметры относятся к водоотводным колодцам, колодцам и другим второстепенным конструкциям. (Спецификация)
2. Водопропускная труба, ливневая канализация и установка вспомогательных сооружений:
   1. Дно траншеи, совпадающее с изнаночной стороной стальной трубы, кабелепровода или водопропускной трубы, либо тщательно формируется, чтобы соответствовать трубе, либо укрепляется с обеих сторон уплотненным гранулированным материалом Select (см. F1 ниже для требований градации).
      Для бетонных труб подложка не имеет формы . Однако материал непосредственно под центром трубы (1/3 наружного диаметра) должен оставаться неуплотненным. Все трубы должны быть уложены в строгом соответствии с линией и уклоном с полной, прочной и ровной опорой. Спец. исх.
   2. Бетонная труба укладывается раструбом вверх по течению. Минимальная длина трубы для «участка», который открыт с обоих концов , будет составлять 2300 мм (7,5 футов) для труб диаметром от 600 мм до 1525 мм (от 24 до 60 дюймов). Все другие размеры имеют минимальную длину 1800 мм (6 футов). Когда необходимо получить точную длину водопропускной трубы, инженер может утвердить более короткий «отрезок» трубы. Для закрытых водоотводов (соединяющих второстепенные конструкции) минимальная длина участка не указывается. Спец. №
   3. Круглые гофрированные металлические и трубчатые арки (стальные или алюминиевые) должны располагаться продольными швами по бокам.
      Окружные швы располагаются так, что нахлест происходит в направлении вниз по течению, направляя поток воды над, а не под следующий участок трубы. Для металлических труб подрядчик должен поставить измерительные устройства для проверки калибра и толщины стального покрытия. Спец. исх.
   Полиэтиленовая труба
   4. будет обрабатываться, храниться и собираться в соответствии с утвержденными спецификациями материалов. Смещение стыка более 6 мм (0,25 дюйма) или расстояние между стыками более 13 мм (0,50 дюйма) между соседними участками трубы не допускается. Резка в полевых условиях разрешена только для конечного конца, но минимальная длина трубы будет составлять 1 метр (3,30 фута). Спец. исх.
3. Ремонт труб:
   1. Повреждение бетонной трубы можно отремонтировать с помощью одобренного Бюро материалов «Материала для ремонта бетона» (такой материал можно найти в одобренном штатом перечне). Ремонт должен быть надлежащим образом завершен и вылечен в соответствии со спецификациями производителя или обычными процедурами. Спец. номер
   2. Битумные покрытия и повреждения дорожного покрытия на площади менее 0,2 квадратных метра (2 квадратных фута) могут быть отремонтированы с использованием материалов из утвержденного списка штата. Трубы с повреждениями покрытия и дорожного покрытия более 0,2 кв. м будут отбракованы. Спец. исх.
   3. Полиэтиленовая труба с поврежденными концами может быть включена в работу при условии, что поврежденная часть будет удалена в полевых условиях. При других повреждениях средней части труба может быть встроена. Однако после обратной засыпки необходимо проверить внутреннюю часть, чтобы убедиться, что произошло отклонение внутреннего диаметра не более чем на 5%. Спец. исх.
4. Соединения труб:
   1. В круглой бетонной трубе используются гибкие водонепроницаемые эластомерные прокладки. В эллиптической бетонной трубе используется герметик для швов, соответствующий стандарту AASHTO M19.8 Тип B или ASTM C990 и спец.
   2. Последние три секции бетонной трубы полной длины должны быть соединены вместе на линии пружины с каждой стороны с помощью удерживающего устройства (минимальная длина, указанная выше в пункте B2, считается «полной длиной». Кроме того, концевая секция считается «полная длина». Для круглых труб диаметром 1300 мм (48 дюймов) и меньше устройство будет представлять собой стальную ленту размером 6 мм x 57 мм (0,5 x 2,25 дюйма), соответствующую ASTM A36. Гайки, болты и шайбы будут использоваться для крепления через стена и отверстия должны находиться на расстоянии не менее 450 мм (1,5 фута) от конца трубы или конца развальцованного конца. Для всех других бетонных труб ограничивающее устройство будет указано на чертежах. внутри или снаружи. Спецификация №
   Соединения труб из ковкого чугуна
   3. герметизируются путем заделки втулки прокладкой из джута или пакли. В качестве герметика можно использовать цементно-песчаный раствор в равных долях или предварительно отформованный и/или залитый герметик, одобренный инженером. Спец. исх.
   4. Гофрированная металлическая труба соединена гофрированными ленточными соединениями. Лента накладывается внахлест на равные участки гофрированной трубы. Спец. исх.
   5. Соединения полиэтиленовых труб представляют собой готовые концы. Никакие полевые разрезы не допускаются, если это не одобрено инженером. Труба может выступать в ванну на 50 мм (2 дюйма), чтобы обеспечить герметичность под углом 45 градусов. Это уплотнение размещается как на внутренней, так и на внешней стороне резервуара. Спец. исх.
5. Бетонные дренажные конструкции и люки:
   1. Если не указано иное, подрядчики могут использовать сборные или монолитные дренажные конструкции. Монолитные конструкции должны возводиться из бетона класса «А», отвечающего всем требованиям, предъявляемым к конструкционному бетону. Для внесения изменений в конструкцию дренажной системы по сравнению с деталями, показанными в стандартных планах или в планах контракта, потребуется представить и утвердить рабочие чертежи и проектные расчеты. Спец. исх.
   2. Вводы труб должны быть заподлицо с внутренней поверхностью конструкции (кроме полиэтиленовых труб). Раструбы бетонных труб будут срезаны в месте входа раструба в дренажную конструкцию. Герметизация пространства вокруг трубы выполняется бетонным раствором, затиркой или ремонтным материалом. Спец. исх.
   3. Сборные бетонные секции водоотвода должны быть соединены муфтой «папа-мама» и герметизированы гибкими эластомерными прокладками, герметиками для трубных стыков или бетонным раствором, цементным раствором или ремонтным материалом. Форма, размер и размещение эластомерной прокладки соответствуют рекомендациям производителя сборного железобетона. Спец. №
   4. Ступени дренажной системы могут быть отлиты или закреплены болтами на месте во время строительства и залиты бетонным раствором после завершения или прикреплены с помощью фрикционного замка в предварительно сформированные и / или просверленные отверстия. Ступени должны располагаться на расстоянии не более 400 мм (16 дюймов) друг от друга, образуя непрерывную лестницу, и должны выступать на расстояние 100 мм (4 дюйма) от лицевой стороны стены. Спец. номер
   5. Элементы, имеющие незначительные дефекты, вызванные неправильным обращением (определяемые как отверстия или сколы диаметром менее 200 мм, которые не выходят за пределы арматуры), должны быть отремонтированы с использованием ремонтного материала для бетона, такого же, как описано в разделе C1 выше. После завершения ремонта ремонт должен выдержать умеренный удар молотком весом 450 г (1 фунт). Спец. исх.
6. Обратная засыпка и уплотнение:

   1. Все установки жестких труб, включая подземные выемки, должны быть засыпаны отборным гранулированным наполнителем со следующей градацией:

      Sieve	Percent Passing
      100mm	100
      75µm	0 to 15
      425µm	0 to 70

      Примечание. Для гофрированной алюминиевой трубы (труба со спиральным оребрением типа 1R) 100% также должно пройти через сито 50 мм. Для пластиковых труб 100% также должно проходить через сито 19 мм. Спец. исх.

   2. Засыпка должна укладываться горизонтальными слоями толщиной 150 мм (6 дюймов) перед уплотнением (однако первые 150 мм обратной засыпки над кабелепроводом и кабельными установками останутся неуплотненными). Требуется не менее 95% стандартной максимальной плотности по Проктору. Материал будет откладываться для постепенного заглубления трубы на одинаковую глубину с обеих сторон. Спец. исх.
   3. Select Granular Fill будет размещен на высоте 300 мм (1 фут) над трубой на участках разреза. На участках насыпи и на бездорожье гранулированный материал будет укладываться на высоту 0,6 x наружный диаметр. рядом с трубой. Это максимальный предел оплаты для «Select Granular». За пределами этой точки материал земляного полотна будет использоваться на насыпных и внедорожных участках до высоты 0,3 метра над трубой. Подходящий материал затем используется для остальной части обратной засыпки. Спец. исх.
7. Поддон:
   1. Земляные работы под дренажом завершены на 100 мм (4 дюйма) ниже обратной отметки. Ширина выемки равна диаметру плюс 300 миллиметров (плюс 1 фут). Затем укладывается и уплотняется фильтрующий материал на глубину не менее 100 миллиметров (4 дюйма) в качестве «подстилки» для нижнего дренажа.
   2. Поддонный фильтрующий материал должен складироваться и иметь следующие градации:

      Тип 1		Тип 2
      Sieve Size	% Passing	Sieve Size	% Passing
      25.0mm	100	12.5mm	100
      12.5mm	30 to 100	6.3mm	20 to 100
      6.3mm	0 to 30	2.0mm	0 to 15
      2.0mm	0 to 10	850µm	0 to 5
      850 мкм	от 0 до 5

   3. Для дренажа из полиэтилена восходящий конец должен быть закрыт заглушкой. Для всех других типов дренажных систем необходимо использовать подходящую заглушку. Если на планах не указано иное, перфорация всегда будет располагаться внизу. Для дренажа полукруглой стальной трубы плоская поверхность будет обращена вверх.
   4. Фильтрующий материал укладывается на глубину 150 миллиметров (6 дюймов) и не должен уплотняться. Последовательные «подъемы» будут иметь толщину 150 миллиметров и уплотняться двумя вибрационными проходами виброплиты или катка барабанного типа. Для полиэтиленовых труб глубина размещения фильтра должна быть такой, чтобы 300 миллиметров выступали над дренажным каналом после трех вибрационных проходов с помощью виброуплотнителя (т.
   5. Полиэтиленовые водосточные желоба защищены от солнца путем присоединения к сборным «фартукам» (как указано в планах) или путем размещения отрезка гофрированной стальной или алюминиевой трубы длиной не менее 1 м (3,3 фута) над выпускным концом. При использовании металлической трубы с подземным водостоком диаметром от 100 до 150 мм она должна уходить в землю на 150 миллиметров и перекрывать подземный водосток на такое же расстояние.
