Выключатель света не работает? Вот как это устранить

Выключатель света не работает?

Если у вас не работает выключатель освещения, это обычно происходит из-за отсутствия питания в цепи освещения.

Итак, первое, что нужно проверить, это выключатель в электрощите вашего дома.

Если это не так, у вас есть другие проблемы.

Это может быть неисправность выключателя света, проблема с подключением лампочки, отсоединение проводов в цепи или неисправность светильника.

Хотя профессионал, безусловно, может решить проблему за вас, вы можете отремонтировать или заменить ее самостоятельно, методом проб и ошибок.

🛑 ВНИМАНИЕ! Работа с электричеством может быть чрезвычайно опасной. Если в какой-то момент вы почувствуете дискомфорт при устранении неполадок с электричеством, обратитесь к местному электрику.

Однако большинство решений вполне осуществимы для среднего мастера.

Если вы заметили проблемы с выключателем света, воспользуйтесь этими советами по устранению неполадок.

⭐

Сработал автоматический выключатель

Автоматические выключатели в вашем доме защищают вас от опасных проблем с электричеством .

Иногда сработавший автоматический выключатель является случайностью, но в других случаях причиной могут быть такие проблемы, как неисправные выключатели, неисправные электрические розетки и короткие замыкания.

Таким образом, решение требует небольшого устранения неполадок , но любой, кто хочет немного заняться своими руками, может справиться с этим самостоятельно.

✅

Переключите выключатель, затем устраните неполадки

Сначала переведите автоматический выключатель обратно в положение «ВКЛ.» .

Затем снова попробуйте неисправный коммутатор. Если загорится свет, вы свободны от дома, но если автоматический выключатель снова сработает, вы, возможно, еще не вышли из леса.

Если прерыватель продолжает срабатывать , это может быть связано с плохой проводкой, неисправным переключателем или контактом проводов под напряжением с нейтральным проводом.

Если вы изолируете ослабленную проводку от самого выключателя, вы сможете исправить ее, отключив питание, удалив выключатель плохого освещения и проверив каждый провод и клеммный винт.

Если выключатель не работает даже после того, как вы это сделаете, вам может понадобиться новый выключатель света .

Однако, если у вас есть под рукой мультиметр, вы можете окончательно проверить, связана ли проблема с выключателями света или нет.

Если это автоматический выключатель, все может стать немного сложнее.

🧰

Как проверить выключатели света с помощью мультиметра

Если у вас есть тестер напряжения или мультиметр под рукой, проверка выключателя света перед его установкой на место может избавить вас от множества проб и ошибок.

Иногда просто установить замену выключателя освещения — это самый простой способ решить проблемы с выключателем.

Мы описали этапы тестирования ниже.

Безопасно снимите выключатель со стены (если вы еще этого не сделали). Обязательно сначала отключите соответствующий выключатель.
Переключите тестер непрерывности на настройку «непрерывность» или «Ом».
Для однополюсного выключателя поставьте по одному полюсу на каждую боковую клемму.
Для трехпозиционного переключателя прикоснитесь одним полюсом к общему винту, а другим — к обычной боковой клемме. Обязательно проверьте обе боковые клеммы трехпозиционного переключателя.

Если ваш мультиметр не показывает цифру «1», возможно, у вас неисправен выключатель света.

⭐

Мерцающая лампочка

Если у вас есть осветительная арматура или лампа, напрямую подключенная к одному из неисправных выключателей, проблема может проявляться как жужжание, мерцание или тусклый свет .

Хотя сам выключатель не всегда является причиной, проверить не помешает.

Перед удалением сработавшей сетевой розетки обязательно проверьте сами светильники на наличие проблем с лампочками.

Например, у многих возникают проблемы с подключением светодиодной лампочки к диммеру .

Если светодиодная лампа не предназначена для работы с диммером, она может постоянно мерцать.

Замените ее новой лампой , предназначенной для работы с вашим светильником, и диммером, чтобы устранить эту проблему.

Однако, если проблема не устранена, у вас может быть плохой контакт в выключателе света или рядом с ним.

Когда горячий провод плохо подсоединен к розетке, светильнику или электрическому устройству, цепь не замыкается должным образом, что приводит к мерцанию света.

🧰

Починить цепь

Устранение проблем с переключателем освещения остается единственным способом вернуть освещение в его естественное и надежное состояние.

Если короткое замыкание находится внутри неисправного выключателя , вам необходимо безопасно снять накладку, вынуть выключатель из распределительной коробки и заменить его новым.

Однако, если у вас просто проблема с проводкой, вы можете решить ее, пересадив провода вокруг самого переключателя .

Обмотайте изолентой все оголенные провода, если у вас есть проблемы с заземлением или коротким замыканием.

⭐

Нет питания

Если на неисправный выключатель света не подается питание, проблема может быть связана с несколькими причинами.

Ослабленный провод мог быть полностью отсоединен или, например, сработал автоматический выключатель.

К сожалению, ослабленные соединения проводов могут быть чрезвычайно опасными .

Вспышка внутренней дуги из-за незакрепленного провода может представлять огромную опасность возгорания. На самом деле они вызывают сотен электрических пожаров в год .

Если у вас нет опыта работы с электрикой, ремонт неисправной проводки следует доверить профессионалу.

Электрик может сузить область проблемы с помощью незакрепленного или оголенного горячего провода.

Поскольку это может быть внутри ваших стен, а не непосредственно у выключателя света, это может быть сложная (и запутанная) работа, которую нужно выполнить самостоятельно .

⭐

Неисправный светильник

Иногда сработавшие автоматические выключатели создают впечатление, что виноват выключатель.

Однако фактическим виновником может быть неполная цепь освещения в вашем светильнике.

Хотя это можно исправить с помощью небольших электромонтажных работ, может быть сложно определить не работает ли какая часть прибора.

Убедитесь, что вы отключите ту же цепь на вашей распределительной коробке.

Прежде чем вы это сделаете, помните, что, возможно, будет лучше использовать ваше время и деньги, просто купив новый прибор, особенно если он стоит недорого.

Тем не менее, может быть целесообразно устранить неполадки , если прибор стоит дорого или имеет сентиментальную ценность.

Вы можете проверить целостность устройства , сняв его со стены или крыши (конечно, после отключения цепи на панели выключателя).

С помощью предыдущего мультиметра прикоснитесь одним концом к белому нейтральному проводу, а другим — к металлическому корпусу одной из розеток освещения.

Мультиметр покажет «0,000», если все работает как надо .

После этого проверьте черный провод , подключив один конец к нему, а другой конец к латунной части патрона.

Опять же, «0,000» указывает на непрерывность в этом случае .

Требуется непрерывность от белого и черного проводов к убедитесь, что прибор работает правильно .

🧰

Проверьте розетку

Первый сломанный механизм, который вы должны проверить, это неисправная розетка .

Проверить исправность розетки можно с помощью тестера напряжения.

Осторожно сделайте это перед отключением питания на сервисной панели.

Сначала снимите лампочку .

Затем прикоснитесь тестером к центру розетки при выключенном, а затем включенном выключателе освещения.

Если изменений нет, возможно, на розетку не подается питание.

🧰

Проверка балласта

Во многих осветительных приборах используется балласт для регулирования входного напряжения.

Если вы видите следы ожогов, слышите жужжание или хлопки, или замечаете, что светильник излучает тусклый свет или медленно загорается, может быть виноват балласт .

Что касается ремонта дома, эти два решения оцениваются немного выше по шкале сложности .

Замена балласта и розеток освещения требует довольно сложных процедур сращивания проводов.

Если вы чувствуете себя неловко при их выполнении , не стесняйтесь обращаться за помощью к профессиональному электрику.

📱

Выключатель света не работает? Позвоните специалистам по номеру

. Проблемы с электричеством никогда не доставляют удовольствия, когда звоните по номеру , но, проявив немного терпения и осторожности, вы сможете решить многие из них самостоятельно.

Хотите узнать больше об электрической системе вашего дома? Не стесняйтесь проверить остальные наши электрические статьи.

Если вы заметили, что в вашем доме не работает выключатель света, и у вас есть вопросы, на которые мы не смогли ответить здесь, свяжитесь с нами в Службе домашнего обслуживания Phyxter, чтобы узнать, обслуживаем ли мы ваш район.

Если вы живете в долине Оканаган, вы можете связаться с нашими экспертами по электротехнике непосредственно в Верноне и Келоуне.

Добавление переключателя и подключение проводов

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Как я могу добавить выключатель света к существующим цепям? Добавление светильников и выключателя света к существующей проводке цепи, наиболее распространенные ошибки при добавлении дополнительного выключателя света и способы их исправления.

Видео по монтажу домашней электропроводки

Как подключить розетку GFCI

без провода заземления

Загляните на мой канал YouTube и подпишитесь на мои видео
» Спросите электрика «
ПРИМЕЧАНИЕ. Список всех моих полезных видео
будет отображаться в конце этого видео
Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

Добавление выключателя света
Электрика Вопрос: Как добавить выключатель света в существующие цепи?

У меня есть распределительная коробка с двумя выключателями света.

Каждый переключатель управляет отдельными осветительными приборами, однако один переключатель, по-видимому, получает питание от другого переключателя.

Я попытался добавить дополнительный коммутатор к одному из существующих коммутаторов. Вот проводка, с которой мне приходится работать:

В оригинальной коробке пять линий.
У меня есть новый 3-жильный кабель от нового выключателя.
Имеется существующий 3-жильный кабель к одному выключателю.
Три 2-проводных провода от фонаря, который может быть источником питания.

Новая линия подключается к трехходовому выключателю в оригинальной коробке, где идет красный и белый провод к выключателю, а черный к белому от двухпроводной линии от соответствующего источника света. Черный от этой линии подключен к трехпозиционному переключателю, а питание от другого переключателя. Аналогично подключается другой трехжильный кабель, где красный и белый подключаются к выключателю, а черный — к черному двухжильного кабеля одного из источников света (или питания).

Два белых двух 2-проводных линий от источника света подключаются, а конечный черный из 2-проводных линий от источников света (или питания) подключается ко второму трехпозиционному выключателю.

Нижний или другой источник света работает, но новый трехполосный и его компаньон в старой коробке не освещают верхний источник света, как предполагалось.

Можете ли вы предложить какое-либо направление? Я пробовал несколько разных подключений и либо получил перевернутый выключатель, либо все же только два источника света, а не третий, к которому я хочу добавить переключатель.

Спасибо,
Ролли

История: Ролли, домовладелец из Индианаполиса, Индиана.

Ответ Дейва:
Спасибо за вопрос по электропроводке, Ролли.

Подключение проводов к выключателю

Применение: подключение дополнительных 120-вольтовых светильников и выключателей.
Уровень квалификации: от среднего до продвинутого — лучше всего устанавливать лицензированный электрик.
Необходимые инструменты: Сумка для электриков, ручные инструменты и тестер напряжения.
Расчетное время: зависит от личного опыта и умения работать с инструментами.
Меры предосторожности: определите существующую цепь, выключите ее и пометьте примечанием перед началом работы с проводкой.
Примечание. Установка дополнительной проводки выключателя освещения должна выполняться в соответствии с местными и национальными электротехническими нормами, при наличии разрешения и после проверки.
Материалы: Убедитесь, что выключатели освещения имеют ту же номинальную силу тока и напряжение, что и существующая цепь освещения, и выключатель полностью совместим с осветительным прибором и типом ламп, которые будут использоваться.

Добавление выключателя света или осветительных приборов к проводке существующей цепи

Важно определить проект, чтобы полностью понять требования к проводке и соединениям. Например, этот вопрос по электрике не описывает, будет ли дополнительный выключатель использоваться для существующих источников света или будет ли новый выключатель управлять новым светильником. Тем не менее, я буду обсуждать как основные требования для добавления выключателя света, так и добавления осветительных приборов к существующей проводке цепи.

Добавление выключателя освещения

Электрические провода, необходимые при добавлении выключателя освещения

Источник питания цепи, содержащий нейтральный провод, провод питания и провод заземления. ПРИМЕЧАНИЕ. Электротехнические нормы теперь требуют, чтобы нейтральный провод располагался в распределительных коробках освещения.
Кабель цепи к светильнику.
ПРИМЕЧАНИЕ. Если новый переключатель будет использоваться в качестве второго переключателя для управления существующим осветительным прибором, потребуются два трехпозиционных переключателя и дополнительная проводка. Обычно 3-жильный кабель устанавливается между двумя трехпозиционными переключателями для этого типа управления, однако необходимо рассмотреть конкретный проект, прежде чем можно будет определить метод трехпроводной проводки.

Добавление светильников и выключателя освещения

Требования к электрической цепи при добавлении выключателя света и светильников

Источник питания цепи, содержащий нейтральный провод, провод питания и провод заземления, требуется для 120 вольт светильники или светильники низкого напряжения, для которых требуется источник питания на 120 вольт.
Определите предполагаемую электрическую силу тока или ваттную нагрузку, необходимую для установки всех дополнительных осветительных приборов.
Определите и протестируйте нагрузку существующей цепи, чтобы убедиться, что она подходит для предлагаемых осветительных приборов. Если комбинированная нагрузка превышает 80% существующей нагрузки цепи, то потребуется дополнительная цепь.

Проводка основной цепи, обычно встречающаяся в существующей распределительной коробке

Источник питания входной цепи.
Отходящая мощность цепи на розетки или выключатели той же ответвленной цепи.
Двухжильный кабель, используемый для подключения питания к осветительному прибору.
Кабель к каждому светильнику.
3-жильный кабель к трехпозиционному или четырехпозиционному переключателю освещения, если установлено два или более переключателя.

Устранение неполадок с проводкой выключателя освещения

Неправильное подключение дополнительного выключателя может привести к различным последствиям и возможным проблемам в цепи. Многие из этих проблем возникают, когда существующая проводка цепи не полностью понята или идентифицирована, что приводит к неправильному подключению проводов к кабелю цепи выключателя или светильника. Далее будут объяснены проблемы и решения для многих распространенных проблем с проводкой переключателей.

Наиболее распространенные ошибки при добавлении выключателя освещения и способы их исправления

Проблема: Автоматический выключатель срабатывает при включении питания или включении выключателя освещения.

Возможная причина: Нейтральный провод был подсоединен к кабелю, используемому для переключения питания цепи на осветительный прибор.
Решение: Проверьте имеющиеся белые провода кабелей, чтобы убедиться, что они действительно являются нейтральными проводами. ПРИМЕЧАНИЕ. Обычной практикой является установка 2-проводного кабеля для замыкания питания цепи через выключатель света, поэтому белый провод на самом деле является проводом, используемым для питания. При таком способе подключения белый провод не является нейтральным проводом. Во многих старых домах этот метод проводки не включал маркировку белого провода черной изолентой, чтобы указать, что это не нейтральный провод, поэтому это может вызвать путаницу. Соответствие электрическим нормам и правилам: Теперь электрические нормы требуют маркировки белых проводов, используемых для коммутации.

Проблема: Новый выключатель света и светильник работают только тогда, когда другой выключатель включен.

Возможная причина: Источник питания для нового выключателя подключен к проводу, который подключен к существующему выключателю освещения.

Решение: Определите источник питания первичной цепи. Скорее всего, новый выключатель подключается к вторичной обмотке существующего выключателя света, поэтому эту проблему можно решить, соединив первичный провод нового выключателя с источником питания цепи.

Проблема: Новый выключатель света и светильник работают, когда другие выключатели света включены или выключены.

Возможная причина: Источник питания для нового переключателя подключен к проводу, который используется для трех- или четырехпозиционных переключателей освещения.
Решение: Определите источник питания цепи. Скорее всего, новый переключатель подключается к проводам, которые проходят между двумя трехпозиционными или четырехпозиционными переключателями, поэтому эту проблему можно решить, соединив первичный провод нового переключателя с источником питания цепи.
ПРИМЕЧАНИЕ. Когда установлены трехпозиционные и четырехпозиционные выключатели, питание цепи, содержащей проводку цепи, необходимую для нового осветительного прибора, обычно находится либо в одной распределительной коробке, либо в одном из осветительных приборов из-за нескольких конфигураций проводки, которые можно использовать для трехходовые и четырехпозиционные переключатели.

Проблема: Новый выключатель света и светильник вообще не работают.

Возможная причина: Источник питания нового коммутатора подключен к проводу, который не является источником питания цепи.
Решение: Определите проводку, чтобы проверить, есть ли доступное питание. ПРИМЕЧАНИЕ. Полноценный источник питания, содержащий все необходимые провода для осветительного прибора, не может быть расположен в распределительной коробке или распределительной коробке, где была установлена новая проводка. Перед установкой дополнительной проводки рекомендуется точно определить требуемую мощность цепи.

Заключение и резюме

Ключ к проводке выключателя освещения состоит в том, чтобы определить все задействованные провода цепи и понять, какова их функция в процессе переключения цепи и осветительных приборов.

Я предоставил следующие ресурсы, которые ведут к полной подробной информации, которая в дальнейшем поможет вам с подключением выключателей света.

Подробнее о проводке выключателя света

Проводка выключателя света

Схемы подключения выключателей света
Полностью поясненные изображения и схемы подключения выключателей света с описанием наиболее распространенных выключателей, начиная с фото схемы 1.

Эта ссылка полезна домовладельцу
Самостоятельная электрика

Схемы домашней электропроводки
Схемы электропроводки

Вам также может быть полезно:

Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней электропроводки.

Идеально подходит для домовладельцев, студентов,
Разнорабочие, разнорабочие и электрики
Включает:
Электропроводка Розетки GFCI
Электропроводка Цепи
Розетки 120 В и 240 В
Электропроводка Выключатели освещения
Электропроводка 3-проводной и 4-проводной электрической плиты
Электропроводка 3-проводной и 4-проводной кабель для сушилки и розетка для сушилки
Устранение неполадок и ремонт электропроводки
Методы модернизации электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь в местном строительном управлении по поводу разрешений и инспекций для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

Бесконтактный электрический тестер
Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку.

Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>

Самый быстрый способ проверить неисправность электропроводки!

Тестер розеток
Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании.

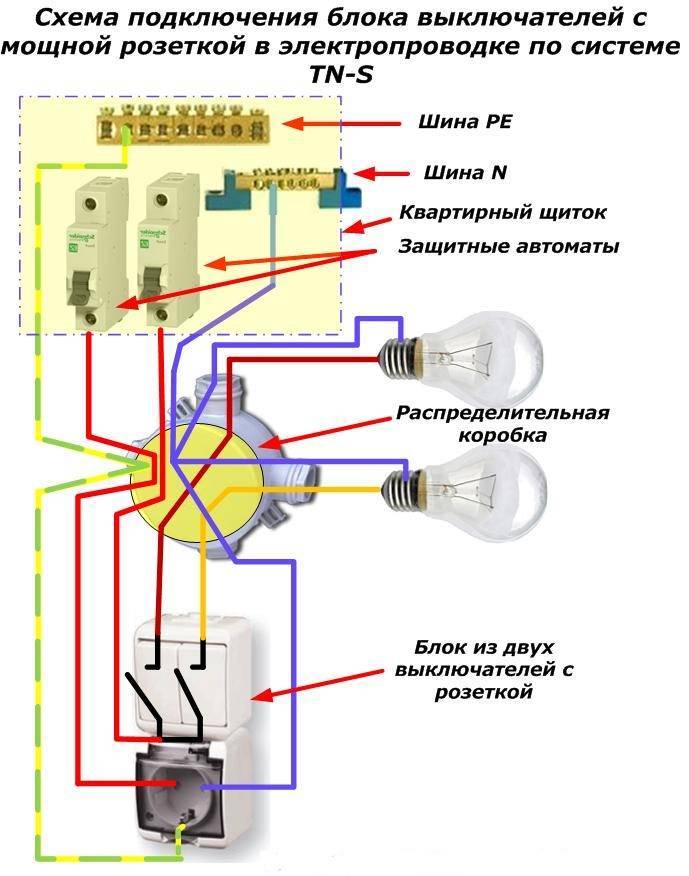

Как подключить лампочку и выключатель от розетки: Light Switch Not Working? Here’s How to Troubleshoot It
