Как бы там ни было, но в любой домашней обстановке нужно проводить свет. Это может быть хорошее точечное освещение, и много иных вариантов. Но, сегодня предлагаем остановиться более подробно именно на точечном освещении. Впрочем, как и другие виды, оно помогает освещать любой участок помещения, комфортно себя чувствовать ночью.

В целом, освещение на потолке бывает общее, а может точечное. У всех имеются свои положительные качества и недостатки. Общее освещение появилось уже очень давно, оно предполагает использование лишь люстры мощного действия.

Также это может быть мощный светильник. Что касается точечного освещения, то оно появилось уже намного позже общего и на сегодня освещение точечными светильниками невероятно популярно.

Представляет собой этот вид много меленьких и не слишком мощных приборов, излучающих свет. Их размещают по всему потолку. Этот вариант называют точечным по той причине, что светильник компактного размера способен осветить конкретную часть помещения.

Иными словами, свет направляют в конкретную точку. Что очень удобно и выгодно. Именно эти приборы и называются точечными.

Основные преимущества точечного освещения потолков

Для понимания выгоды данного типа освещения, знать о его преимуществах совершенно не будет лишним. И так, к ним относятся:

Помещение можно освещать частично. Все мы знаем, что иногда освещению подлежит одновременно несколько объектов, но все зоны помещения многие попросту не хотят освещать.

Равномерный свет по всему пространству. Разместить точечный светильник можно в любой части комнаты, именно за счет этого может быть достигнут полноценный объем освещения. Даже если в центре комнаты будет висеть мощная люстра, она не сможет осветить дальние уголки, которые ко всему могут быть затененными от собственной тени.

Если Вы смотрели фото точечного освещения, наверняка заметили, что от них практически нет тени. В любой части пространства освещение будет непосредственно над головой, от чего, естественно, и уменьшается тень. В то же время свет падает с иных частей комнаты, окружающих присутствующих.

Экономичность. Каждый точечный вариант светильничка потребляет очень мало электроэнергии по сравнению с большой люстрой, освещающей всю комнату.

Благодаря маленьким размерам точечных приборов, они отлично и гармонично смотрятся в интерьере, экономя тем самым пространство.

Каждый из приборов точечного освещения комнаты способен рассеивать свет под угл. до тридцати градусов. Благодаря этому предметы, находящиеся под ними, освещаются намного ярче.

Яркость и качество света просто замечательные!

Точечное светодиодное освещение достаточно длительного эксплуатационного периода, особенно если сравнивать с обыкновенной люстрой.

Часто для такого освещения необходим ток в 12в, благодаря чему безопасность гораздо выше, да и экономия денежных средств довольно-таки немалая. В точечные приборы могут быть вмонтированы любые лампочки, у которых также будет невелика мощность.

Точечный свет бывает в различных цветовых вариациях. Благодаря чему можно поиграть цветами, усилив интерьерную красоту.

Этот вариант освещения стоит вполне разумных денег, опять же, по сравнению с большой мощной люстрой, которая стоит намного дороже!

Недостатки точечных светильников

Безусловно, как и всех товаров, эти также имеют свои недостатки, которые для кого-то окажутся очень серьезными. Среди них можно выделить следующие:

Проектировка и организация достаточно сложны. В этой системе много приборов освещения, соответственно монтаж их также не будет легким, в отличие от проектирования общего освещения. Также потребуются дополнительные кабели, чтобы подключить такой свет.

Здесь необходимо использовать лампочки на 12 Ватт, также понадобится подключить (если не было ранее) трансформатор/блок питания.

Некоторые точечные светильники нужно подключать только если потолок сделан с определенной конструкцией, что крайне не подходит для низеньких потолков.

Если прибор точечного освещения слишком нагрет, это может повредить потолок. Например, от галогенных ламп натяжного потолка, в результате чего ПВХ пленка становится покоробленной и утрачивает эстетичный внешний вид.

В целом, минусов такого освещения гораздо меньше, при этом все они совсем несущественные в большинстве случаев. Поэтому еще раз взвесьте для себя все за и против точечного освещения, принимайте правильное решение и обустраивайте свет в своем доме таким, при котором Вам и Вашей семье будет комфортно.

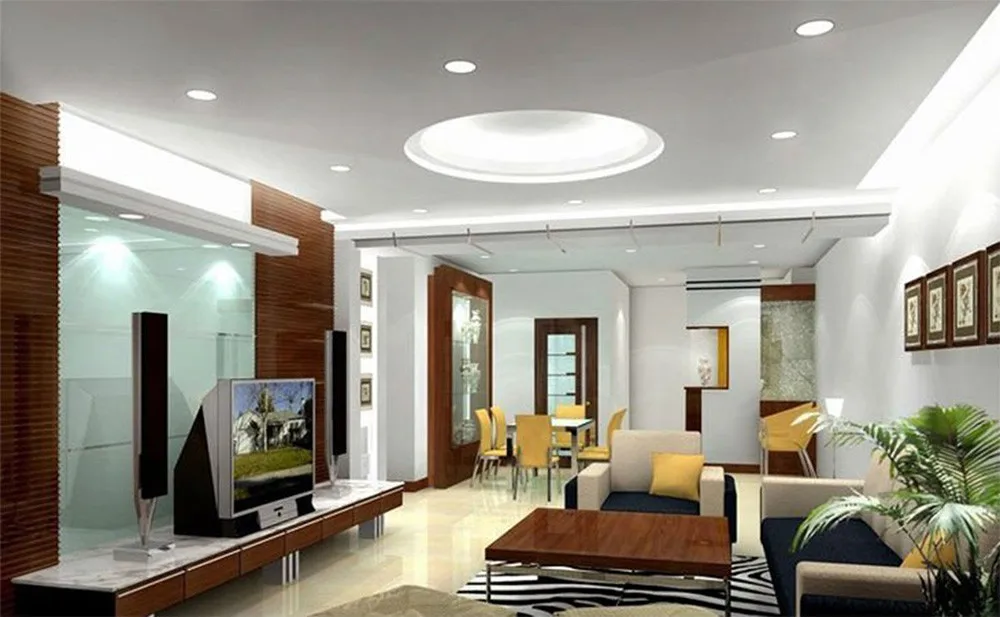

Фото точечного освещения в интерьере

Помогите проекту, поделитесь с друзьями 😉

Как сделать точечное освещение потолков своими руками

Содержание статьи:

1. Немного о точечном освещении

2. Что необходимо для установки

3. Устройство стандартного потолочного спота

4. Порядок монтажа

5. Планирование

6. Распределение проводов

7. Формирование отверстий под светильники

8. Подключение

9. Закрепление

Для того чтобы обеспечить в комнате равномерное освещение пространства, можно прибегнуть к использованию точечных источников света. При этом даже самое изощренное бра, которое монтируется по центру комнаты, не сможет обеспечить подобный результат освещенности. Именно поэтому в комнате неизбежно будут появляться тени от различных предметов.

Для того же, чтобы свет равномерно наполнял пространство, используются так называемые споты (от англ. spot — точка) — это маленькие светильники небольшой мощности, которые равномерно распределяются по всей поверхности потолка. При этом такая система освещения может быть смонтирована только в конструкцию подвесных потолков. Точечное освещение потолков своими руками — это вполне реально, важно только продумать схему монтажа еще на этапе проектирования потолков.

Немного о точечном освещении

Ввиду конструктивных особенностей, точечные светильники имеют 30-градусный вектор освещения. Именно поэтому одного такого источника света будет мало для комнаты, но в то же время такое свойство позволяет достаточно плотно монтировать светильники по всей плоскости потолка.

Для того чтобы наполнить комнату светом, расстояние между светильниками не должно быть больше 100 см. При этом крайние споты, не должны находиться дальше чем в 60 см от стены. Такие показатели свойственны для потолков высотой 2,5 м, поэтому шаг установки должен определяться в зависимости от условий вашего помещения. Главным условием размещения светильников является пересечение конусов освещенности на высоте, большей чем основная масса предметов в комнате.

Устанавливать точечное освещение потолков можно на подвесные конструкции любой конфигурации. Наиболее простым и надежным решением будет установка точечных светильников в гипсокартонный потолок. Но при этом процедура монтажа аналогична и для потолков из МДФ, пластиковых панелей, алюминиевых полос.

В натяжные потолки светильники должен устанавливать только профессионал. Это связано с особенностями потолочной поверхности и необходимостью использования специальных вставок в местах крепления спотов для натяжного потолка. Такие вставки представляют собой термокольца которые защищают полотно от растяжения и от перегрева.

Во всех же остальных случаях точечное освещение потолков можно организовать самостоятельно. Для этого вам понадобятся только инструменты, определенные навыки и желание самому создать качественно освещение своего дома.

Что необходимо для установки

Для работы вам понадобятся такие материалы:

• точечные лампы;
• питающий провод;
• клемники для соединения проводов;
• изолента или термоизоляционная усадка;
• выключатель.

Устройство стандартного потолочного спота

Рекомендуется использовать для потолка светильники одного типа для каждой зоны. Таким образом вы сможете правильно рассчитать и приобрести необходимое количество светильников. При этом важно уделить внимание наличию светоотражающего конуса в основании цоколя ламп накаливания. Для подвесных потолков рекомендуется использовать лампы мощностью не более 40 Вт, иначе потолок будет перегреваться, что может привести к порче конструкции или даже возгоранию.

Светодиодные и галогеновые лампы необходимо подбирать исходя из мощности и цветового спектра. Провод выбирают в зависимости от материала потолка. Так, например, для гипсокартона подойдет обычный двух- или трехжильный провод ВВГ-2(3)*1,5. Для плит МДФ или пластика подбирается пожаробезопасный вариант проводки по потолку. При этом она должна быть мягкой, каждая жила должна представляться множеством мелких нитей, сплетенных под одной изоляцией.

Для того чтобы соединить провода и подключить к ним светильники можно применять специальные клемники. Но стоит помнить, что болтовое соединение необходимо проверять два раза в год. В ином случае контакты на клемниках и проводах могут ослабиться, что приведет к перегреванию и обугливанию поверхностей.

Более долговечным и надежным вариантом является фиксация с использованием медных или меднолужных гильз. Места соединения предохраняются изолентой или термоусадочной трубкой (прочитайте также: «Как повесить светильник на потолок»).

Порядок монтажа

Точечное освещение потолков монтируется в несколько этапов:

• планирование;
• разведение проводки;
• формирование отверстий в потолке;
• подключение проводки;
• закрепление светильников и проверка системы.

Почему такая простая задача разделяется на несколько этапов? Это связано с тем, что каждый шаг лучше выполнять в определенный момент установки потолков.

Планирование

Еще до начала обшивки потолка выбранным материалом необходимо определиться с размещением светильников на потолке. Особенно актуально это для многоуровневых навесных конструкций. Каждый уровень выделяют в отдельный контур освещения. Не забывайте о рекомендованном расстоянии между светильниками.

Важно распределить все точки освещения так, чтобы они не приходились на элементы конструкции каркаса. Таким образом, отверстия под споты должны находиться на расстоянии не менее 3 см от элементов каркаса. Иначе профиль может мешать нормальному закреплению светильника с помощью защелок.

При распределении светильников учтите также и особенности установки люстр или бра. При одновременном использовании этих двух типов освещения, точечные светильники можно отвести в стороны. Также можно создать два контура проводки — для центральной люстры и точечных светильников.

Распределение проводов

На стадии формирования каркаса потолка необходимо распределить провода и закрепить их так, чтобы при просверливании отверстий под светильники их можно было легко достать. В крайнем случае можно протянуть провод к первому отверстию, а к остальным светильникам провод будет продеваться от отверстия к отверстию. Впрочем, такой способ имеет значительный недостаток — вы не сможете закрепить провода на каркас, то есть они будут просто лежать на материале потолка.

При обычном способе распределения проводки, провод прокладывают по определенной схеме к местам установки светильником, оставляя 10-15 см провода в каждой точке. Проводку закрепляют на каркасе с помощью пластиковых стяжек. Но не затягивайте их слишком сильно, так как провода имеют свойство изменять свою длину при нагревании. Теперь можно приступать к установке подвесного потолка.

Формирование отверстий под светильники

Итак, вы имеете проект, но все же окончательно определить с положением светильников можно только после полной обшивки потолка. На данном этапе важно учесть пролегание швов между отдельными листами материала подвесного потолка. Если точка установки точечного светильника для подвесного потолка приходится на стык, то ее необходимо переместить в сторону.

Отверстие под светильник проделывают с помощью специальной коронки по дереву. С ее помощью удается создать идеально ровные отверстия, что положительно влияет на закрепление светильника. При этом такая коронка отлично проделывает отверстие как в потолочных панелях МДФ, так и в гипсокартоне или пластике.

Диаметр отверстия подбирают согласно размерам осветительных приборов. Его размер должен быть на 3-4 мм меньше внешнего диаметра лицевой части светильника, но при этом больше, чем внутренняя часть спота. Поэтому зачастую ширина отверстия колеблется в пределах 60-75 мм.

Перед тем как просверливать потолок, подумайте еще раз. Удостоверьтесь в верности расположения светильника и только потом приступайте к просверливанию.

Монтаж точечных светильников, детальная видео инструкция:

Подключение

После того как вы проделаете все отверстия, наружу достаются петли проводов (те 10-15 см, которые вы оставили). Если вы выбрали второй способ укладки проводов, то как раз самое время протянуть провод от отверстия к отверстию.

Помните, что перед началом работ по подключению проводки, необходимо обесточить подходящий провод.

Петли проводов разрезают по изгибу и оголяют. Для подключения каждого светильника используется проводка длиной 10-12 см. Оголив с каждой стороны по 10-15 мм провода, концы зажимаются в клемме на светильнике и соединяются с питающим проводом. При этом необходимо соблюдать маркировку на светильнике. Так, провод L – это фаза, N – нуль, PE– заземление. Они могут иметь различный цвет оплетки, поэтому проверьте на всякий случай каждый провод отверткой-индикатором или тестером.

Закрепление

Большинство точечных светильников имеют крепление в виде скоб по бокам. Их отгибают вверх до упора. В таком положении светильники вставляют в отверстие. Будьте внимательны, нельзя допускать, чтобы провода попали под зацепы. После того как вы вставите светильник, зацепы самостоятельно прижимаются к потолку, тем самым удерживая спот на поверхности (прочитайте: «Вставка на натяжной потолок»).

После установки всех элементов можно подключать систему освещения к основному питающему проводу на распределительной коробке, понижающем блоке питания или выключателе. На этом работа по установке системы точечного освещения может считаться завершенной.

Как видите, нет ничего сложного в установке точечного освещения в доме. Результаты подобных работ вы можете увидеть на фото. Используя светильники разных цветов и яркости, можно выделить определенные элементы декора или разделить помещение на функциональные зоны.

Ceiling Spotlights Stock-Fotos und Bilder

• CREATIVE
• EDITORIAL
• VIDEOS

Beste Übereinstimmung

Neuestes

Ältestes

Am beliebtesten

Alle Zeiträume24 Stunden48 Stunden72 Stunden7 Tage30 Tage12 MonateAngepasster Zeitraum

Lizenzfrei

Lizenzpflichtig

RF и RM

Durchstöbern Sie 369

потолочные прожекторы Stock-Photografie und Bilder. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken. 3d leeren innenraum vorlage mit spotlight — потолочные прожекторы stock-fotos und bilder2 прожекторы на черном потолке — потолочные прожекторы stock-fotos und bilderelektrikerin installiert downlights — потолочные прожекторы stock-fotos und bilderstudio-hintergrund-mockup — потолочные прожекторы stock-grafiken, — клипарт, -мультфильмы и -символбольшие театральные прожекторы над сценой — потолочные прожекторы stock-fotos und bilderelektriker installiert downlights — потолочные прожекторы stock-fotos und bilderнизкий угол обзора прожектора, свисающие с потолка — потолочные прожекторы stock-fotos und bilderbühne lichter — потолочные прожекторы стоковые фото и фотографии. Консерватория им. Павла — потолочные прожекторы stock-fotos und bilderhandgezeichneter scheinwerfer — потолочные прожекторы stock-grafiken, -clipart, -мультфильмы и -символообразование интерьер — потолочные прожекторы stock-fotos und bildercontemporary бревенчатый дом с каменным камином — потолочные прожекторы stock-fotos und bilderilluminated потолок — потолочные прожекторы stock-fotos und bilderabstract темный бетонный фон стены со светом, освещающим сверху — потолочные прожекторы stock-fotos und bilderwoman стоя в пустой комнате — потолочные прожекторы stock-fotos und bildergemeinschaftliches arbeitsumfeld mit freiliegender decke in riad — потолочные прожекторы stock- фото и билдер ряд светодиодных экранов на бетонной стене в черной комнате — потолочные прожекторы стоковые фото и фото Низкий угол обзора камеры и освещенного осветительного оборудования в студии — потолочные прожекторы стоковые фото и билдер3 прожектора на черном потолке — потолочные прожекторы стоковые фото и фото большая комната с каменным камином — потолочные прожекторы стоковые фотографии и бильярдный потолок сцены с включенными лампочками. — потолочные прожекторы stock-fotos und bilderelektriker installieren downlights — потолочные прожекторы stock-fotos und bilderdisco ball — потолочные прожекторы stock-fotos und bilderelektrikerin installiert downlights — потолочные прожекторы stock-fotos und bildercampus cafe entspannung — потолочные прожекторы stock-grafiken, -clipart, — Cartoons und -symbolesleek kitchen — потолочные прожекторы stock-fotos и bilderceiling панель, определяющая кухонное пространство — потолочные прожекторы stock-fotos und bilderkitchen обеденная зона — потолочные прожекторы stock-fotos und bilderhaus elektrische verdrahtung installieren — потолочные прожекторы stock-fotos и bilderceiling сцены с лампочки включены. — потолочные прожекторы стоковые фотографии и изображения интерьеры недвижимости — потолочные прожекторы стоковые фотографии и изображения гостиная калифорнийского дома — потолочные прожекторы стоковые фотографии и изображения подвал с библиотекой — потолочные прожекторы стоковые фотографии и изображения ниже вид на богато украшенный театральный потолок — потолочные прожекторы сток- фотографии и электрические установки потолочных светильников — потолочные прожекторы стоковые фотографии и изображения прожекторов или значок прожектора плоский дизайн на заднем плане. — потолочные прожекторы stock-grafiken, -clipart, -cartoons und -symboleНизкий угол обзора точечных светильников на потолке — потолочные прожекторы stock-fotos und bilderblaue kugel auflegen — потолочные прожекторы stock-fotos und bildershowroom auto moderne konkretehintergrund bühne — потолочные прожекторы stock- театр фотографий и картин с разноцветными огнями. — потолочные прожекторы stock-fotos und bilderкоммерческие плакаты, свисающие с потолка против прожекторов в торговом центре — потолочные прожекторы stock-fotos und bilderвыход воздуха на потолке — потолочные прожекторы stock-fotos und bildernachtclub — потолочные прожекторы stock-fotos und bilderсверкающая розовая комната с бисером — потолок прожекторы стоковые фото и бильдеризогнутая стеклянная столешница на барной стойке в гостиной — потолочные прожекторы стоковые фото и бильярдная полная рамка снимок солнечного света, падающего на стену — потолочные прожекторы стоковые фото и бильде выход коридор в современном офисном здании фабрика — потолочные прожекторы стоковые фото und bilderexit way коридор в современном офисном здании factory — потолочные прожекторы stock-fotos und bilders сидячие места у стальной лестницы — потолочные прожекторы stock-fotos und bilderdisco — потолочные прожекторы stock-fotos и bilderceiling сцены с включенными лампочками. — потолочные прожекторы сток-фото и сводчатые потолки в просторной ванной комнате с мраморным полом — потолочные прожекторы сток-фото и бильдерстоматологическая помощь, лечение — потолочные прожекторы сток-фото и бильдерконкретный подиум победителей с прожектором, освещающим сверху — потолочные прожекторы сток-фото и бильдеринтерьер вид на помещение для семинаров с панорамным остеклением. Учебный центр в библиотеке колледжа Сент-Джонс, Оксфорд, Великобритания. Архитектор: Wright & Wright…один прожектор, свисающий с потолка — потолочные прожекторы сток-фото и изображенияВид на раму, помещенную в атриум. просторная кухня — потолочные прожекторы сток-фото и изображения главная спальня в роскошном доме — потолочные прожекторы сток-фото на изысканной кухне можно увидеть точечные светильники с двойной подсветкой — потолочные точечные светильники сток-фото и фото 7

Установка встроенного освещения для драматического эффекта (DIY)

Время

Несколько дней

Сложность

Расширенный

Стоимость

101–250 долл. США

9 Введение Придайте своей комнате потрясающий новый вид, установив встроенное освещение. Даже если у вас нет доступа к потолку с чердака, вы можете установить эти светильники, следуя приведенным здесь инструкциям. Вам также не придется ломать потолок. Мы покажем вам, как добавить эти светильники в вашу комнату с минимальным разрывом потолка и исправлением. Вы также можете использовать эти методы проводки для установки других типов потолочного освещения.

Инструменты Требуются

• 4-в-1 отвертка
• Drywall Saw
• Электрическая лента
• Рыбная лента
• Hacksaw Blade
• Hammer
• Платвы
• Неконтролирующие тесты
• Прямо. дрель/шуруповерт
• Стремянка
• Устройство для поиска гвоздей
• Рулетка
• Канцелярский нож
• Тестер напряжения
• Инструмент для зачистки проводов/нож

Установка встроенного освещения с минимальным разрывом

Эффектное освещение

Семейный мастер на все руки

Встраиваемые светильники создают эффектный свет в комнате.

Встраиваемое освещение

Светильники придают помещению эффектный вид. Подумываете о добавлении встроенных светильников или горшечных светильников, но не хотите вырывать весь потолок, чтобы сделать это? К счастью, вам это не нужно. С небольшой изобретательностью и специальными корпусами для реконструкции вы можете установить целую комнату встраиваемых светильников или канистровых светильников с минимальным разрывом гипсокартона и исправлением.

Мы покажем вам, как установить встраиваемое освещение, корпус и провести провода через узкую, удобно расположенную щель, прорезанную в потолке. Методы, которые мы вам покажем, будут работать практически в любой ситуации, но если вам посчастливится иметь доступ к потолку с чердака, работа будет еще проще. Однако это проект не для новичков. Вы должны знать основы подключения проводов и установки электрических коробок.

В этой статье мы сосредоточимся на встраиваемых светильниках (также называемых светильниками в виде банок, горшечными светильниками или канистровыми светильниками), хотя вы можете установить любой другой тип светильников, используя те же методы для прокладки провода. В зависимости от вашего выбора светильника, лампы и отделки встраиваемые светильники могут обеспечивать общее или акцентное освещение. В этой истории мы устанавливаем ряд 4-в. низковольтные светильники диаметра, которые лучше всего подходят для обеспечения акцентного освещения. Они работают от обычного бытового тока, но имеют встроенные трансформаторы для питания низковольтных галогенных ламп. Мы покажем, как добавить второй переключатель для управления группой из 5 входов. встраиваемые светильники диаметром, предназначенные для обеспечения общего освещения.

Как установить встроенное освещение: начертите план освещения

Эта комната является конечным результатом хорошего плана освещения.

Начните с рисунка и закончите вот таким освещением. Заблаговременное планирование является ключом к правильному расположению источников света. Начните с измерения вашей комнаты. Используя миллиметровую бумагу, сделайте чертеж в масштабе, в котором 1/4 дюйма равняется 1 футу. Сделайте набросок расстановки мебели и любых настенных элементов, которые вы хотите подчеркнуть. Решите, чего вы хотите добиться с помощью света. Например, вы можете захотеть обеспечить акцентное освещение для любимого произведения искусства, добавить рабочее освещение в зону вашего хобби и улучшить общее освещение комнаты.

Отнесите свой рисунок в салон освещения, где вам помогут с дизайном. Квалифицированный продавец осветительных приборов поможет вам выбрать правильное сочетание корпусов встраиваемых светильников, декоративных элементов и ламп, а также определить идеальное расположение светильников на потолке. Если вы уверены в своих способностях к планированию, покупайте светильники в домашнем центре. Вы сэкономите немного денег, но у вас будет меньший выбор светильников на выбор. Не забудьте получить разрешение на электроснабжение в местном строительном отделе и проверить работу, когда закончите.

Проект шаг за шагом (12)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты «Сделай сам» как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Шаг 6

Подключение встраиваемого освещения: Снимите старую коробку

Протяните шнур через отверстие для розетки.

Семейный мастер на все руки

Опустите утяжеленную нить через отверстие в верхней пластине и привяжите к ней конец троса. Потяните кабель вверх и проложите его к отверстию переключателя. Независимо от того, выбираете ли вы выключатель или розетку для подачи питания, замените существующую электрическую коробку на новую. На фото 2 показано как. Убрав старую коробку, вы сможете использовать отверстие для ловли нового кабеля (фото 6). Затем определите требуемый размер коробки и установите новую коробку для реконструкции, достаточно большую, чтобы безопасно вместить все провода (Фото 11). Мы использовали 20-cu.-in. пластиковая коробка. Убедитесь, что в новой коробке есть встроенные кабельные зажимы.

ВНИМАНИЕ:

Если у вас алюминиевая проводка, обратитесь к лицензированному специалисту, имеющему сертификат для работы с ней. Эта проводка тускло-серого цвета, а не тускло-оранжевого, характерного для меди.

Вырежьте прорезь для легкого доступа

Вам понадобятся прорези в потолке для проводки и корпусов.

Вам придется вырезать отверстия в потолке для установки встраиваемых светильников. Теперь, когда вы нашли источник питания и у вас есть план, показывающий расположение встроенного освещения и выключателей, пришло время выяснить, как вы будете прокладывать кабели. Начните с поиска элементов потолочного каркаса (балки) с помощью искателя шпилек и определения направления их движения. Обычно они расположены на расстоянии 16 или 24 дюйма по центру. Нарисуйте расположение балок на плане освещения. Теперь нарисуйте маршрут кабеля. Мы установили стандартный корпус встраиваемого светильника в слот, где у нас был доступ к потолочному каркасу. В других местах мы установили корпуса для реконструкции, которые монтируются в отверстие, вырезанное в гипсокартоне.

На рисунке А показано, как мы проложили кабели для освещения. Убедитесь, что соединительные коробки на корпусах для реконструкции указаны для «сквозной ответвленной проводки», чтобы вы могли провести по крайней мере один кабель и один кабель к следующему устройству. Проверьте маркировку на корпусе, чтобы быть уверенным. Некоторые встраиваемые распределительные коробки позволяют использовать более двух кабелей.

Если у вас нет доступа к балочным пространствам с чердака, снимите с потолка кусок гипсокартона шириной от 12 до 16 дюймов (фото 1). Вырежьте прорезь перпендикулярно балкам на расстоянии около 6 дюймов от стены и сделайте ее достаточно длинной, чтобы вместить все пространства балок, в которых будет находиться утопленное приспособление и источник питания. В идеале отверстие должно быть на одной линии с выключателем и источником питания, чтобы вы могли использовать его для сверления верхней пластины (фото 4). Если нет, возможно, вам придется вырезать еще одно отверстие.

Прежде чем вырезать какие-либо отверстия, проделайте небольшое отверстие и измерьте глубину балок, чтобы убедиться, что встраиваемые светильники подойдут. Большинству корпусов требуется около 7 дюймов. Посмотрите в прорезь с фонариком, чтобы проверить каждое пространство балки на наличие препятствий. Затем измерьте и отметьте центр каждого встроенного светильника в соответствии с вашим планом, регулируя положение по мере необходимости, чтобы избежать балок и других препятствий. Наконец, разметьте и вырежьте отверстия для корпусов (Фото 1).

ОСТОРОЖНО:

Некоторые изоляционные материалы, потолочные покрытия, штукатурка и шовные массы, изготовленные до 1979 года, содержат асбест. Вдыхание асбеста может вызвать рак и другие проблемы со здоровьем. Позвоните в местный отдел здравоохранения для получения информации о тестировании на асбест.

Шаг 12

Установите накладку и лампы.

Семейный мастер на все руки

Вызовите для осмотра электрооборудования, затем залатайте и покрасьте потолок. Закончите, установив планки и лампы в соответствии с вашим планом.

Выберите кабель в соответствии с номиналом цепи — 14-го калибра для 15-амперного и 12-го калибра для 20-амперного. На фото 4 – 7 показаны способы сверления и ловли кабеля в пластиковой оболочке.

Вот несколько советов:

• Размотайте, отрежьте и выпрямите трос как минимум на 15 % длиннее, чем, по вашему мнению, вам понадобится, прежде чем протягивать его через раму.
• Оставьте около 2 футов дополнительного кабеля в каждом отверстии.
• Прикрепите кабель скобами к балкам там, где у вас есть доступ (Фото 8).
• Пропустите только один или два кабеля через каждые 3/4 дюйма. отверстие, которое вы просверлили. Держите отверстия на расстоянии не менее 2 дюймов от верха и низа балок.
• Зачистите 12 дюймов оболочки кабеля перед тем, как вставить кабель в электрическую коробку. Обшивка должна выходить за пределы зажима на 1/4 дюйма (Фото 10).

После прокладки кабелей выполните окончательные соединения в светильниках, выключателе и розетке (фото 8 и 11 и рис. B) и установите переделанные кожухи на потолке (фото 9).). Если вы используете низковольтные лампы, такие как наши, и хотите их приглушить, установите специальный магнитный диммер. Замените потолочный гипсокартон и залатайте потолок после того, как инспектор по электрике утвердит работу. Затем покрасьте потолок и, наконец, установите встраиваемые светильники и светильники (Фото 12). Следуйте инструкциям, прилагаемым к вашему встраиваемому светильнику, для точных процедур установки.

Покупка встраиваемых светильников

Встраиваемый светильник в сборе состоит из корпуса (фото 8 и 9), обшивку (Фото 12) и лампу. На этикетках внутри корпуса перечислены совместимые стили отделки и лампы для каждого из них. Отклонение от спецификаций может привести к неэффективному освещению и, что более важно, к опасному перегреву.

Домашние центры предлагают широкий выбор базовых корпусов и отделки по цене от 20 до 40 долларов в зависимости от стиля. Вам придется заказывать менее распространенные огни, такие как 4-дюймовый. низковольтные светильники, которые мы используем. Световые салоны обычно имеют более широкий выбор и продавцов, которые могут помочь вам спроектировать освещение и заказать светильники.
