Принцип действия устройства защитного отключения

Главная

Обзоры и советы

Статьи

Принцип действия устройства защитного отключения

Устройство защитного отключения — это электрический аппарат, предназначенный для защиты человека от поражения электрическим током, а также от возникновения пожара по причине возникновения утечки тока из-за нарушения изоляции элементов электрической цепи, в частности электропроводки и бытовых электроприборов, которые включены в сеть.

Следовательно, использование устройства защитного отключения в схеме электропроводки квартиры или дома особенно актуально. Для того чтобы осуществить правильный выбор устройства защитного отключения, необходимо знать его принцип действия. Принцип действия УЗО основан на измерении значения дифференциального тока. Данную функцию в аппарате выполняет дифференциальный трансформатор тока. При включении в сеть бытового электроприбора по цепи идет ток нагрузки.

УЗО осуществляет замер токов, которые идут по нулевому и фазному (фазных) проводниках. В нормальном режиме данные токи равны по значению, но противоположны по направлению. Простыми словами — соблюдается баланс, так как сумма токов равна нулю. При повреждении изоляции и возникновении тока утечки, баланс токов нарушается – исходящий и входящий ток не равны. В дифференциальном трансформаторе тока устройства защитного отключения возникает ток небаланса – дифференциальный ток. При достижении установленного значения дифференциального тока УЗО размыкает электрическую цепь.

Принцип действия УЗО Значение дифференциального тока устройства защитного отключения выбирается в соответствии с назначением данного аппарата. Для защиты человека от поражения электрическим током выбирается, как правило, УЗО с дифференциальным током срабатывания не более 10 мА. Это обусловлено тем, что ток большего значения оказывает негативное воздействие на организм человека. К примеру, ток величиной 15 мА вызывает у человека ярко выраженные судороги мышц, сопровождающие сильной болью, а ток в 25 мА приводит к тому, что человек начинает задыхаться.

Дальнейшее увеличение тока приводит к необратимым изменениям в организме человека, а ток величиной около 100 мА является смертельным. Если УЗО планируется использовать исключительно для защиты электрического оборудования, то значение дифференциального тока, при котором устройство будет размыкать цепь, может быть большего значения, например, 30 мА. В некоторых случаях, например, для защиты больших участков сети, используются аппараты с уставкой дифференциального тока 100 мА. Это обусловлено тем, что использование аппарата с меньшим значением тока уставки приведет к ложным срабатываниям. Следует учесть, что в данном случае цепь будет защищена только от возникновения пожара. Человек при этом не будет в полной мере защищен от поражения электрическим током, так как УЗО не отключится при токе утечки менее 100 мА, а такой ток, как и упоминалось выше, может привести к возникновению необратимых последствий в организме человека, вплоть до летального исхода. На лицевой части корпуса устройства защитного отключения есть рычаг управления, предназначенный для включения и отключения устройства в ручном режиме.

Кроме того, на корпусе есть кнопка «TEST», предназначенная для осуществления проверки работоспособности данного защитного аппарата. При нажатии на эту кнопку создается искусственный дифференциальный ток и УЗО должно отключиться и разомкнуть электрическую цепь. Если при нажатии на кнопку цепь не размыкается, то это свидетельствует о неисправности данного защитного аппарата. В данном случае вышедшее из строя устройство защитного отключения необходимо заменить. Рекомендуется периодически производить проверку работоспособности всех устройств защитного отключения, установленных в электрическом распределительном щитке. При проектировке схемы электропроводки квартиры (дома) следует учитывать тот факт, что устройство защитного отключения не защищает цепь от сверхтоков. Поэтому, помимо данных защитных аппаратов, следует использовать автоматические выключатели, осуществляющие защиту конструктивных элементов электропроводки от повреждения в результате перегрузки или короткого замыкания. Возможно также использование комплексных защитных аппаратов – дифавтоматов, которые выполняют функции обоих аппаратов – автоматического выключателя и устройства защитного отключения.

Это особенно актуально при необходимости использования большого количества защитных аппаратов. Использование дифавтоматов значительно сокращает количество используемых модульных мест в распределительном квартирном щитке.

Устройство защитного отключения – назначение, принцип действия, типы, правильный выбор

Само название УЗО говорит о его назначении — Устройство Защитного Отключения. Именно оно, а конкретнее — автоматическое отключение питания должно защищать нас с Вами от поражения электрическим током при повреждении изоляции (согласно ПУЭ-7 п.1.7.51) при косвенном прикосновении. Косвенное прикосновение — это электрический контакт человека с токопроводящими частями, оказавшимися под напряжением при повреждении изоляции (например замыкание фазного провода на корпус электроплиты). Так же согласно ГОСТ 50571.3-94 устройство защитного отключения служит как дополнительная защита от электропоражения уже при прямом прикосновении к токоведущим частям. Другими словами — даже в случае прикосновения к оголенному проводу, находящемуся под опасным потенциалом — УЗО спасет нам жизнь.

Кроме защиты от электрического тока УЗО выполняет так же и противопожарные функции, поэтому п.7.1.84 ПУЭ-7 рекомендует применять УЗО для повышения уровня защиты от возгорания при замыканиях на заземленные части. Дело в том, что мощности электрической дуги всего в 40-50 ватт уже бывает достаточно для возгорания некоторых строительных материалов. И возникает такая дуга именно при ухудшении изоляции проводов и кабелей электропроводки зданий, когда, если говорить простым языком — «электрический ток идет не туда куда надо». То есть не только по замкнутой электрической цепи от источника — к нагрузке, но еще и «ответвляется» в сторону на корпуса электроприборов или заземленные части. В этом случае УЗО — единственное эффективное средство способное почувствовать утечку тока и как следствие — появление пожароопасной электродуги и обесточить опасный участок.

Вкратце можно подытожить: назначение УЗО — защищать человека и его имущество от неприятностей, которые могут возникнуть при ухудшении изоляции токоведущих частей (например — может возникнуть пожар) и УЗО это современное, высокоэффективное средство от электротравматизма.

В современных условиях применение УЗО позволяет обеспечить электробезопасность действием защиты — автоматического отключения источника питания.

Многие даже и не догадываются, что УЗО изобрели еще в прошлом веке, а именно – 8 апреля 1928 года был получен патент за номером 552 678 на первое в мире устройство защиты от поражения человека электрическим током. Патент выдан германской фирме «RWE». С тех пор УЗО получило широкое распространение в европейских странах и Америке, у нас же такие устройства стали применяться значительно позже. Принцип работы УЗО кардинальным образом отличается от работы автоматического выключателя и заключается вреагировании на появление разностного тока. Для сравнения возьмем однофазный однополюсный автоматический выключатель и однофазное УЗО. Так вот, если автомат можно включить только в фазный провод эл. цепи нагрузки, а нулевой рабочий провод будет подключен напрямую, то УЗО так подключить не получится.

Для этого потребуется обязательно оба провода питания — и фазный и нулевой рабочий. При этом УЗО сравнивает, что бы по фазному проводу на нагрузку ушло электроэнергии столько же, сколько вернется обратно по нулевому рабочему проводу. Если происходит утечка электрического тока, появляется разностный ток, УЗО сразу реагирует и отключает нагрузку.

Есть и трехфазные УЗО, но принцип работы у них точно такой же, отличаются они от однофазных только количеством полюсов (четыре полюса) и тем, что сквозь ТТНП проходит не два проводника, а четыре — три фазы и рабочий ноль.

Трехфазное УЗО

Рассмотрим устройство и принцип работы УЗО более подробно. Устройство защитного отключения состоит из:

Дифференциального трансформатора тока, который в свою очередь состоит из тороидального магнитопровода, первичной и вторичной обмоток.
Пусковой орган (электромеханическое реле или электронная схема у электронных УЗО).
Исполнительный механизм, состоящий из механизма привода, спускового механизма и силовых контактов.
Цепь тестирования — кнопка, резистор, защитный контакт. Эта цепь необходима для проверки работоспособности УЗО в процессе эксплуатации. При нажатии на кнопку «Тест» через резистор искусственно создается отключающий дифференциальный ток и УЗО должно отключиться — разомкнуть силовые контакты.

Основной элемент УЗО — это реагирующий на разностный ток дифференциальный трансформатор тока или еще его называют трансформатор тока нулевой последовательности (ТТНП). У электромеханических УЗО ТТНП представляет из себя тороидальный магнитопровод с намотанной вторичной обмоткой. В качестве первичной обмотки выступают фазные и нулевые провода, подключенные на нагрузку и проходящие обязательно сквозь магнитопровод.

Принцип УЗО

В магнитопроводе от каждого проходящего сквозь него проводника (фазного и нулевого) наводится свой магнитный поток (ФL и ФN см.рисунок), эти наводящиеся магнитные потоки направлены навстречу друг другу и взаимно компенсируются, общий магнитный поток Фобщ. равен нулю, поэтому во вторичной обмотке в итоге электрический ток не наводится и срабатывания УЗО не происходит. Как только появляется ток утечки — например, из-за повреждения изоляции, значение электрического тока по одному из проходящих через УЗО проводов становится больше, магнитный поток от этого провода так же увеличивается и между двумя магнитными потоками появляется некоторая разность, то есть потоки уже не компенсируются друг другом, и этой разности хватает, что бы во вторичной обмотке ТТНП за счет взаимоиндукции навёлся электрический ток Iдиф. определенного значения. И когда значение этого вторичного тока Iдиф. достигнет определенных пределов — происходит срабатывание электромеханического реле Р прямого действия и УЗО с помощью механизма привода – размыкает силовые контакты. У электронных УЗО процесс работы аналогичен с той лишь разницей, что вторичная обмотка дифференциального трансформатора подключена к электронной схеме и уже сама электроника управляет механизмом привода. Тут следует отметить большой недостаток электронных УЗО — для их работы требуется напряжение питания (для электронной схемы).

Типы УЗО

Различные типы УЗО делятся по следующим основным техническим параметрам:

Номинальному отключающему дифференциальному току IDn: 6, 10, 30, 100, 300, 500 мА
По назначению: а) обычное УЗО — выключатель дифференциального тока (ВДТ) б) комбинированное УЗО — автоматический выключатель дифференциального тока (АВДТ), по сути это УЗО и автоматический выключатель в одном корпусе, то есть АВДТ так же защищает нагрузку от токов перегрузки и короткого замыкания и имеет в своем устройстве тепловой и электромагнитный расцепитель. В свою очередь АВДТ подразделяются, так же как и автоматические выключатели, по характеристике расцепителя — В, С и D.
Электромеханические и электронные. Самые надежные УЗО — электромеханического типа, это уже подтверждено многолетней практикой применения.
Стационарные и мобильные. Стационарные устанавливаются в различных щитах и сборках, а мобильные — применяются для переносных электроустройств для шнурового соединения.
По определению формы волны электрического тока, на который реагирует УЗО:

АС — УЗО реагирует только на переменный синусоидальный разностный ток, медленно нарастающий или возникающий толчком.
А — реагирует как на синусоидальный, так и на пульсирующий постоянный (выпрямленный) разностный ток. Именно такое УЗО сейчас надо устанавливать в офисах, квартирах и производственных помещениях, так как из-за использования компьютеров, телевизоров и другой офисной техники, имеющих импульсные блоки питания, а так же безтрансформаторные схемы питания — в случае утечки тока появляется именно пульсирующий разностный ток, на который не реагирует УЗО типа АС.
В — реагирует на синусоидальный, пульсирующий постоянный, пульсирующий постоянный с наложенной сглаженной пульсацией постоянного тока от 6мА, медленно нарастающие или возникающие толчком. УЗО этого типа очень чувствительны к току утечки широкого спектра частот в диапазоне от практически нуля до 1МГц. Применяются такие УЗО в схемах с инверторами, частотными преобразователями и источниками бесперебойного питания.

По выдержке времени на отключение: обычные — без выдержки времени и селективные – тип S или G с выдержкой времени срабатывания.

Более подробно с параметрами, типами и требованиями к УЗО можно ознакомиться в ГОСТ Р 50807-95, ГОСТ Р 51326.1-99 и ГОСТ Р 51327.1-99

Выбор УЗО

Отметим самые важные условия выбора УЗО. Технические характеристики УЗО должны соответствовать параметрам электрической сети и нагрузке, к которой подключается УЗО. Например, если УЗО рассчитано на напряжение сети до 240В переменного тока, то естественно его нельзя применять при 380В:

В зависимости от нагрузки УЗО выбирается по номинальному току силовых контактов. Конечно глупо будет выбирать УЗО с ном. током в 25А например на электрокотел с током 40А, в этом случае силовые контакты УЗО просто не выдержат перегрузки и разрушатся. В этом примере правильно будет выбрать УЗО на 63А, то есть на одну ступень выше номинального тока нагрузки, а перед УЗО установить автоматический выключатель на 40А — для защиты УЗО от перегрузки. В любом случае если последовательно в УЗО установлен автоматический выключатель для защиты УЗО, то по номинальному току УЗО должно быть как минимум на одну ступень выше. Естественно это относится только к обычным УЗО — (ВДТ), если УЗО комбинированное (АВДТ) то дополнительно защищать его от перегрузки и токов КЗ не требуется.

Следующее условие выбора УЗО — по дифференциальному отключающему току. Здесь выбирается требуемый параметр – 10, 30 мА или выше. Следует учитывать важную деталь: в целях электробезопасности применяют УЗО до 30 мА. В целях пожарной безопасности – с диф. током от 100мА и выше.

Выбор по времени срабатывания (селективности) — нужен например, если последовательно установлены несколько УЗО. Например — вводное УЗО и после него идут групповые УЗО. Если все УЗО на 30мА то при утечке тока может отключиться вводное УЗО и полностью обесточить объект. Что бы этого не произошло, устанавливают на вводе селективное УЗО с буквой (S или G) и тогда сначала отключаются групповые УЗО, а неповрежденные участки электросети остаются включенными. К сожалению, в рамках одной статьи невозможно полностью осветить выбор УЗО, поэтому здесь указаны только самые важные пункты, по которым выбирается устройство защитного отключения.

Оставляйте Ваши вопросы и комментарии и, конечно же — обращайтесь к нам, получите оптимальные решения для Вас и Вашего бизнеса по технологии ПССГ®!

Возврат к списку

узо за водонагреватель. Способ подключения устройства защитного отключения

Требования электробезопасности, как для бытовой сети, так и для квартир или частных домов, требуют прокладки и монтажа не менее двух вариантов первичной защиты.

Первыми являются автоматические выключатели, защищающие электрическую сеть от скачков напряжения и коротких замыканий.

Второе УЗО (УЗО). Он защищает человека в случае утечки тока или при прикосновении к токоведущим частям. Наиболее актуальна такая защита во влажных помещениях, например, в ванных комнатах.

В отличие от УЗО

Ошибочно думать, что УЗО и автоматический выключатель (автомат) выполняют одну и ту же функцию. Машина является основной защитой электрической сети. В случае перегрузки или короткого замыкания реагирует на превышение допустимого тока и отключает питание, тем самым отключая аварийную линию от основной сети.

Выключатель, в отличие от машины, является хранителем жизни человека, а не сети, реагируя даже на самые слабые токи.

Принцип действия УЗО

Люди постоянно пользуются большим количеством различных электроприборов, иногда достаточно большой мощности. Электропроводка имеет срок службы, и со временем наступает момент, когда старые провода не выдерживают нагрузки. В результате повреждена изоляция проводов и проводка соприкасается с землей. Ток меняет направление движения и часть его уходит в землю. Чтобы несчастный случай со смертельным исходом оказался на пути таких утечек.

При возникновении подобной ситуации в проводке отопителя, касающейся его корпуса, велика вероятность получения потребителем тяжелых травм или смерти. Для защиты от таких воздействий и применяют УЗО. Некоторые производители иногда делают свои устройства уже со встроенным УЗО для водонагревателя. Термекс, например, предлагает УЗО в комплекте со шнуром для подключения устройства.

Подключение защитных устройств

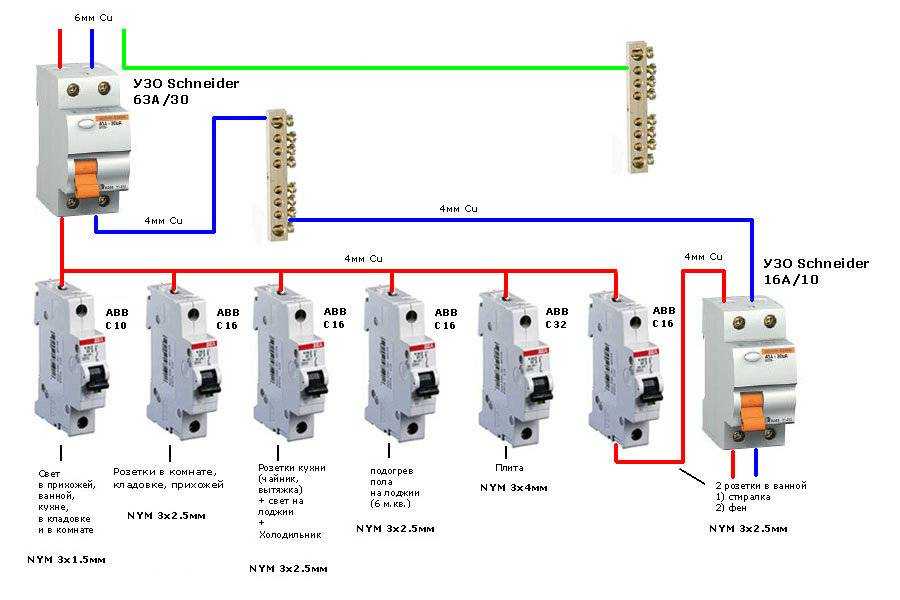

При подключении УЗО обычно проблем не возникает. Сначала в сеть подключается автоматический выключатель, затем выключатель водонагревателя, а его выходные контакты распределяются на провода на розетке, к которой затем подключается водонагреватель или другой бытовой прибор.

Чтобы не монтировать два устройства, удобно использовать одно, которое уже содержит внутри себя УЗО и автомат. Это комбинированное устройство называется автоматическим выключателем и широко используется в бытовых электрических розетках.

Единственным недостатком дифференциальной машины является ее высокая стоимость. Это объясняет, почему многие продолжают использовать два последовательно поставляемых устройства (автомат и узо).

Однако в случае, когда у потребителя имеется множество различных бытовых приборов, требующих установки защиты, более рационально использование одного девастата, например, водонагревателя, стиральной машины, бойлера и так далее. Такое оборудование не перегружает электрощит, а места для всех необходимых автоматов будет достаточно.

Параметры и характеристики УЗО

Для выбора необходимого УЗО для водонагревателя следует учитывать все характеристики данного устройства:

Значение номинального тока — отражает величину тока, допускаемого для прохождения через УЗО в процессе его работы и измеряется в амперах. Стандартные значения: 6, 10, 16, 20, 32, 40, 50, 63 А.
Времятоковая составляющая отражает зависимость скорости (времени) срабатывания УЗО от величины течи.
Номинальный дифференциальный ток — величина, на которую среагирует УЗО и отключит потребителя. Стандартный диапазон: 10, 30, 100, 300, 500 мА.
Номинальная способность к отключению — максимальная величина тока при коротком замыкании, при котором устройство способно отключиться и продолжить работу.
Диапазон температур — обычно от 20 до 45 градусов.

Эти параметры всегда указаны либо на корпусе УЗО, либо в его паспорте. Кроме того, корпус имеет электрическую схему, тип комбинированного УЗО (электромеханический или электронный) и его величина амплитуды частоты обычно составляет 50 Гц. С этими данными обязательно следует ознакомиться перед тем, как подключать УЗО к водонагревателю.

Разновидности узо

Устройства защиты бывают трех типов, различающихся по форме тока утечки, которую они способны останавливать:

А — синусоидальная и пульсирующая форма
Ас — переменная синусоидальная утечка
В — переменная, синусоидальная, выпрямленная и постоянная пульсирующая течь

Выбор защитных устройств

Необходимое для подключения нагревателя УЗО подбирается исходя из всех его показателей. При этом обязательно учитывайте состояние котла. Удобный шнур с УЗО для водонагревателя. Таким образом блок просто подключается к розетке, при этом УЗО уже встроено в кабель.

Рекомендуется использовать УЗО типа «А». Это связано с тем, что хотя в бытовой сети используется синусоидальный ток, часто используемые электроприборы имеют специальные электронные компоненты на полупроводниках. Из-за этого синусоидальный ток преобразуется в импульсный, и менее затратное устройство типа «а» с ним просто не справится и не выведет вовремя устройство из строя.

При подборе УЗО для водонагревателя необходимо внимательно изучить паспорт котла. Производители часто указывают, какие именно устройства рекомендуются для использования с их устройствами. Обычно появляется тип «А».

Неисправно УЗО

Бывают случаи, когда УЗО при подключении через него водонагревателя отключается. Это происходит по причине:

Неисправного водонагревателя;
Девастат или узо не соответствуют существующим настройкам сети;
Короткое замыкание в кабеле питания;
Поврежден блок питания или нагреватель;
Произведена ошибка при установке защитного устройства;
В сети произошли перепады напряжения или утечка тока.

Установка УЗО на обогреватель защитит устройство от перегрева и скачков напряжения, а также обезопасит людей от поражения электрическим током.

БЫТЬ: https://tostpost.com/be/hatn-tul-nasc/14208-suvyaze-dlya-vodanagraval-n-ka-yak-padklyuchyc-prylada-aho-naga-adklyu.html

Германия: https://tostpost.com/de/gem-tlichkeit/14211-ouzo-f-r-durchlauferhitzer-wie-fehlerstromschutzschalter-anschlie-en.html

ИС: https://tostpost.com/es/la-comodidad-del-hogar/14219-el-rcd-para-el-calentador-de-agua-c-mo-conectar-un-interruptor-de-corr.html

КК: https://tostpost.com/kk/domashniy-uyut/14211-a-sh-n-su-zhylyt-ysh-alay-or-anyshty-s-nd-ru-ryl-ysy.html

PL: https://tostpost.com/pl/komfort-domu/14204-ouzo-do-podgrzewacza-jak-pod-czy-wy-cznik-r-nicowo.html

PT: https://tostpost.com/pt/o-aconchego-do-lar/14199-ouzo-para-aquecedor-de-gua-como-conectar-um-dispositivo-de-limite-de-s.html

ТР: https://tostpost.com/tr/domashniy-uyut/14214-uzo-i-in-su-s-t-c-nas-l-bir-ayg-t-ba-lamak-i-in-koruyucu-devre- д-б-рак.html

Великобритания: https://tostpost.com/uk/domashn-y-zatishok/14211-uzo-dlya-vodonagr-vacha-yak-p-dklyuchiti-pristr-y-zahisnogo-v-dklyuche. html

Автоматический выключатель дифференциального тока (АВДТ)

A Автоматический выключатель дифференциального тока (АВДТ) является важной мерой безопасности при защите электрических цепей. АВДТ представляет собой компонент, чувствительный к току, который может автоматически отключать и измерять цепь всякий раз, когда ток превышает номинальную чувствительность или когда в подключенной цепи возникает неисправность.

Это устройство предназначено для защиты человека от риска поражения электрическим током, пожара и поражения электрическим током. Он также может помочь при внезапных замыканиях на землю. Установка АВДТ гарантирует немедленное срабатывание цепи и защищает вас от поражения электрическим током. Узнав значение RCBO, вы можете продолжить чтение этой статьи, чтобы узнать больше о принципах и преимуществах.

Принцип работы АВДТ

RCBO работает по принципу Кирхгофа, согласно которому входящий ток должен быть таким же, как исходящий ток в цепи. RCBO сравнил разницу значений тока между нейтральным и токоведущим проводом. По общему признанию, ток, который течет в цепь от провода под напряжением, должен быть равен току, который течет через нейтральный провод.

В случае неисправности ток от нейтрального провода уменьшается, а разница между ними называется бытовым током. Когда определяется ток в жилом помещении, электрическая система запускает АВДТ, чтобы разомкнуть цепь.

Тестовая схема, входящая в состав устройства защитного отключения, обеспечивает проверку надежности АВДТ. После нажатия кнопки проверки в испытательной цепи начинает протекать ток, т.к. установился дисбаланс по нейтрали, отключился АВДТ, отключилось питание и проверена надежность АВДТ.

В чем преимущество АВДТ?

Все в одном устройстве

Раньше электрики устанавливали миниатюрный автоматический выключатель (MCB) и устройство защитного отключения в электрический распределительный щит. Автоматический выключатель, управляемый дифференциальным током, предназначен для защиты пользователя от воздействия вредных токов. Напротив, MCB защищает электропроводку здания от перегрузки.

Распределительные щиты имеют ограниченное пространство, и установка двух отдельных устройств электрозащиты иногда становится проблематичной. К счастью, ученые разработали АВДТ, которые могут выполнять двойную функцию по защите проводки здания и пользователей, а также освобождают место в распределительном щите, поскольку АВДТ могут заменить два отдельных устройства.

Как правило, АВДТ можно установить за короткое время. Поэтому АВДТ используются электриками, которые хотят избежать установки как автоматических выключателей, так и автоматических выключателей.

Функции защиты

Это компактный компонент защиты, который предлагает защиту от замыканий на землю ВДТ и защиту от перегрузки по току автоматического выключателя в одном устройстве. Устройство переключает как нулевой, так и линейный проводники. Устройства оснащены индикаторами, которые показывают, вызвано ли отключение замыканием на землю или перегрузкой по току.

Компактный размер

Автоматический выключатель RCBO является лучшим вариантом для установки в местах с ограниченным пространством. АВДТ имеют небольшую ширину, что позволяет устанавливать несколько компонентов в один корпус.

Быстрота установки

АВДТ обеспечивает селективную и надежную защиту от дифференциального тока. Отсутствие отдельных автоматических выключателей и плавких предохранителей существенно сокращает занимаемое пространство и время установки.

Высокая коммутационная способность

АВДТ имеют значительно более высокую номинальную коммутационную способность, чем автоматические выключатели, работающие от тока в жилых помещениях, поскольку компонент автоматического выключателя, который обеспечивает защиту от короткого замыкания, выполняет устранение короткого замыкания.

Различные типы АВДТ?

АВДТ подразделяются на другие типы в зависимости от рабочей функции.

Тип S

Устройство синусоидального бытового тока с временной задержкой. Вы можете установить его выше по течению от автоматического выключателя переменного тока, чтобы обеспечить селективность. Вы не можете использовать это УЗО для дополнительной защиты, так как оно не может сработать меньше необходимого времени 40 мс.

Тип AC

Они обычно устанавливаются в домах и предназначены для использования в качестве переменного синусоидального остаточного тока для индуктивного, емкостного или резистивного оборудования. Эти АВДТ срабатывают мгновенно для обнаружения дисбаланса и не имеют временной задержки.

Тип А

Используются для остаточного пульсирующего постоянного тока до 6 мА и переменного синусоидального остаточного тока

Тип F

Они используются для частотно-регулируемого оборудования и приборов, включая посудомоечные машины, стиральные машины и контроллеры кондиционирования воздуха с приводами с регулируемой скоростью.

Тип В

Они используются для трех- и однофазного оборудования, такого как эскалаторы, лифты, фотогальванические системы, сварочное оборудование и инверторы.

В чем разница между MCB и RCBO?

АВДТ и МСВ

MCB не может защитить от замыканий на землю, в то время как АВДТ могут защитить от поражения электрическим током и замыканий на землю.

MCB контролируют протекание тока и прерывают цепи при коротких замыканиях и перегрузках. Напротив, АВДТ контролируют ток, протекающий по линии, и обратный поток в нейтральной линии. Кроме того, АВДТ могут размыкать цепь при утечке на землю, коротком замыкании и перегрузке по току.

Вы можете использовать автоматические выключатели для защиты кондиционеров, цепей освещения и других приборов, кроме устройств и обогревателей, непосредственно контактирующих с водой. Напротив, вы можете использовать RCBO для защиты от поражения электрическим током. Таким образом, вы можете использовать его для отключения питания, электрических розеток, водонагревателей, где может возникнуть опасность поражения электрическим током.

Вы можете выбрать MCB на основе максимального тока короткого замыкания и кривой нагрузки, которая может безопасно прерывать и отключать. АВДТ включают комбинацию АВДТ и МСВ. Вы можете выбрать их на основе максимального тока короткого замыкания и нагрузки, и он может отключать кривую, прерывать и обеспечивать максимальный ток утечки.

MCB может обеспечить защиту от коротких замыканий и перегрузки по току, а ВДТ может защитить от токов утечки на землю, коротких замыканий и перегрузок по току.

Что лучше, АВДТ или автоматический выключатель?

RCBO лучше, поскольку он может защитить от токов утечки на землю, коротких замыканий и перегрузки по току, в то время как MCB обеспечивает защиту только от коротких замыканий и перегрузки по току. Кроме того, ВДТ может защитить от поражения электрическим током и замыкания на землю, а автоматические выключатели — нет.

Когда бы вы использовали АВДТ?

Вы можете использовать АВДТ для защиты от поражения электрическим током. В частности, вы можете использовать его для отключения электрических розеток и водонагревателя, где вы можете получить возможность поражения электрическим током.
