В быту часто возникают ситуации, когда необходимо измерить напряжение в сети или проверить провод на пробой. Для решения этих задач используется тестер напряжения. Современные приборы обладают широкими функциональными возможностями и называются мультиметрами. Однако для человека, не занимающегося профессионально электрикой, будет достаточно и более простого устройства.
- Виды и конструктивные особенности
- Измерение электрических характеристик
- Постоянное и переменное напряжение
- Сила тока и сопротивление
- Проверка полупроводниковых радиодеталей
Виды и конструктивные особенности
Все тестеры можно разделить на две большие группы — аналоговые и цифровые. Они отличаются способом вывода информации. В аналоговых показания измерений считываются с помощью стрелочного указателя. В цифровых приборах они отображаются в виде цифр на светодиодном либо жидкокристаллическом дисплее.

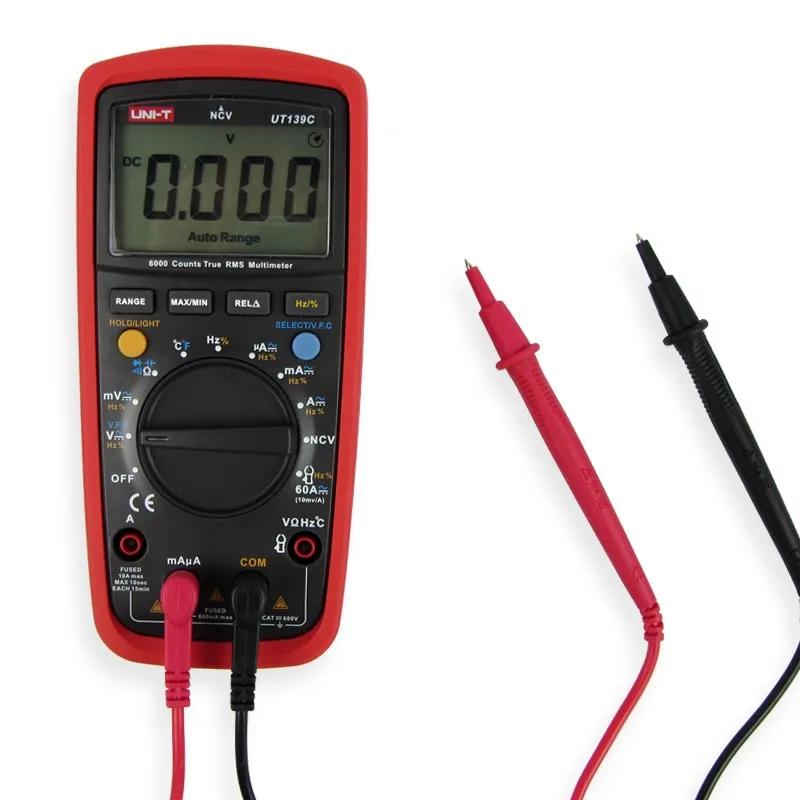

Мультиметры укомплектованы щупами
В последнее время все большую популярность приобретают цифровые мультиметры. Одни обладают довольно серьезным преимуществом перед стрелочными — можно не соблюдать полярность подключения.
Если пользоваться тестером напряжения аналогового типа и перепутать полюса, то можно погнуть стрелку. В аналогичной ситуации при измерении характеристик с помощью цифрового устройства на дисплее просто отобразится отрицательное значение.
Дешевые китайские мультиметры обладают небольшими функциональными возможностями.
- постоянное, а также переменное напряжение до 1000 В;
- силу тока в электроцепях;
- активное сопротивление.
Более дорогие приборы предоставляют возможность проверить полупроводниковые детали, а если есть термопара либо терморезистор, то и температуру. Первые модели мультиметров имели весьма неудобную систему изменения диапазона измерения. Для этого требовалось вставить штекер в нужное гнездо. Сейчас все изменилось, так как в приборах есть пакетный переключатель. Достаточно повернуть ручку в нужное положение и можно приступать к работе.
Измерение электрических характеристик
Для проведения измерений необходимо подсоединить к прибору щупы. После установки регулятора режима работы в требуемое положение можно начинать работать. Все параметры электроцепей проверяются по одному алгоритму.
Постоянное и переменное напряжение
Чтобы проверить напряжение тестером, сначала необходимо установить переключатель в режим DCV или ACV — постоянное и переменное соответственно.
Если измеряется переменное напряжение в сети 220 В, то переключатель необходимо поставить в положение 600 В либо 750 В. Это позволит предотвратить выход прибора из строя.
Щупы устанавливаются в соответствующие гнезда в зависимости от полярности. После выполнения этих подготовительных действий можно приступать к измерению напряжения. На тестерах чаще всего присутствуют следующие пределы:
- 200 m — можно измерить напряжение до 0,2 В;
- 2000 m — до 2 В, например, на батарейках;
- 20 — до 20 В, соответствует напряжению автомобильной электросети;
- 200 — максимум 200 В;
- 750 — до 750 В;
- 1000 — максимальное напряжение равно 1000 В.
Сила тока и сопротивление
Предел измерения находится в диапазоне от 200 Ом до 2 МОм. После подключения щупов прибор необходимо перевести в режим Ω-омметра.
Практически все модели мультиметров позволяют измерять силу постоянного тока в электрической цепи. Более дорогие устройства предоставляют возможность узнать и показатель переменного тока.
Для проведения измерений на приборе следует выбрать нужный режим и подсоединить щупы. Подключив их к сети, на дисплее можно увидеть значение требуемого параметра.
Проверка полупроводниковых радиодеталей
Благодаря современным мультиметрам можно проверять работоспособность диодов и транзисторов.
Так как диод способен пропускать ток лишь в одном направлении, то подключать прибор необходимо правильно. Сначала потребуется перевести мультиметр в соответствующий режим работы и подсоединить отрицательный щуп к катоду элемента, а положительный — к аноду.
После этого на дисплее можно увидеть значение напряжения пробоя, в среднем составляющее от 100 до 800 мВ. Изменив полярность щупов и повторив процесс измерения, можно убедиться в работоспособности элемента. В такой ситуации на дисплее должно появиться значение меньше 1. Если при любом подключении отображается единица, то диод следует считать неисправным.
Проверка транзисторов проводится в режиме Ω. Следует помнить, что рассматривать этот элемент необходимо в качестве двух диодов, соединенных встречно. Алгоритм действий при измерении следующий:
- Устанавливается режим работы омметра.
- К выводу «база» подсоединяется красный щуп с зажимом типа «крокодил».
- Черный щуп нужно поочередно подключать к эмиттеру и коллектору.
- Показания на дисплее должны быть аналогичны проверке диодов.
Если после перемены мест подключения щупов на дисплее отображается единица, то радиодеталь исправна. Чтобы полностью в этом убедиться, нужно проверить все три перехода. Так проверяется транзистор типа «n — p — n». Для работы с элементами «p — n — p» необходимо лишь поменять местами положительный и отрицательный щупы прибора.
Тестеры напряжения — универсальные приборы, позволяющие определить причину неисправности буквально за несколько минут. Освоить работу такого оборудования довольно просто. Внимательно прочитав инструкцию, любой человек сможет пользоваться электрическим тестером, так как стоимость этого устройства невелика, и его можно легко купить в любом магазине электро- и радиотоваров.
как измерить амперы, напряжение и сопротивление мультиметром правильно
Среди электриков, электронщиков и прочих специалистов, имеющих в своей работе тесный контакт с электричеством, просто огромной популярностью пользуются мультиметры или, как их ещё называют, тестеры.
И это не удивительно, учитывая широту возможностей, которые представляет прибор при работе. И именно по этой же причине, новичку не всегда понятно, как пользоваться тестером и какие установки необходимы в конкретном случае.
- Особенности работы с мультиметром
- Знакомство с мультифункциональными приборами
- Электронный мультиметр
- Аналоговые тестеры
- Измерение тока электронным мультиметром
- Замер тестером напряжения
- Определение сопротивления цепи
- Режим прозвонки
Особенности работы с мультиметром
При работе с электричеством возникает необходимость измерения различных параметров: напряжение, сила тока, сопротивление и другие. Являясь прибором универсальным, тестер позволяет производить все эти замеры, не прибегая к множеству аппаратов узкого направления. Это достаточно экономно и удобно, но требует некоторых знаний о том, как пользоваться мультиметром, в каких случаях и ситуациях это уместно, а где нет, какие установки производить и как правильно делать замеры.
А учитывая, что тестеры могут отличаться не только размерами, но и функционалом, нужно понимать, на что способен тот или иной прибор.
Знакомство с мультифункциональными приборами
Хотя различные модели мультиметров могут отличаться по функционалу и техническим характеристикам, основные их функции одинаковые. Это значит, что все приборы позволяют измерять напряжение, силу тока и сопротивление. Дополнительно, к примеру, может предоставляться возможность проверки транзисторов.
Помимо этого, тестеры бывают электронные, где показания выводятся на цифровое табло, или аналоговые, оснащённые стрелкой, отображающей значение того или иного измерения.
Электронный мультиметр
Внешний вид электронных тестеров довольно схож не смотрят на разнообразие модельного ряда. В верхней части располагается цифровое жидкокристаллическое табло. Чуть ниже многопозиционный переключатель функций, содержащий положения:
- OFF — отключение прибора.
- ACV — работа с переменным напряжением.
- DCV — функции для постоянного напряжения.
- DCA — сектор для работы с постоянным током.
- Ω — позиции для измерения сопротивления.
Ещё чуть ниже располагаются три разъёма, куда необходимо вставлять щупы. Причём делать это нужно правильно. Так, провод чёрного цвета обязательно нужно подключать к разъёму, маркированному как COM. Красный же подключается в зависимости от того, что необходимо измерять. В разъём с маркировкой «V Ω mA» его подключают, когда необходимо проводить измерения сопротивления, напряжение сети или ток до 200 mA. При замере силы тока больше 200 mA, подключать красный провод необходимо к разъёму, маркированному «10 ADC». В противном случае может сгореть предохранитель и, даже выйти из строя сам прибор.
Аналоговые тестеры
Существуют также мультиметры, называемые стрелочными или аналоговыми. В отличие от электронных, замеряемые значения здесь определяется с помощью шкалы со стрелкой, которая указываем необходимый параметр.
Они менее удобны в использовании. Да и погрешность показаний значительно ниже, чем у их электронных аналогов. А также они куда более чувствительны к механическим воздействиям и ударам — рамка, на которой установлена стрелка, легко может выйти из строя даже от сильной встряски.
Но несмотря на то, что в большинстве случаев они уступают электронным, в ряде случаев они могут быть предпочтительнее в работе.
Измерение тока электронным мультиметром
Одно из направлений тестера замер силы тока. Чтобы понять, как мультиметром измерить амперы, необходимо знать, с каким током, переменным или постоянным, будут производиться работы. Также неплохо знать диапазон, в котором ведутся замеры. Если получить такую информацию не получается, то лучше вставить красный провод в разъём с большим значением, т. е. с маркировкой «10 ADC». Переключателем также нужно поставить значение максимально высокое. Это позволит не испортить прибор в случае большого тока.
Если значение, отображаемое на табло, слишком низкое, то можно переставить красный провод в разъём «V Ω mA», но также с положением переключателя на наиболее высоких значениях.
Когда значение всё равно ещё низкое, стоит повернуть переключатель на более низкий параметр до тех пор, пока замеряемая сила тока не станет адекватной.
При измерениях силы тока прибор подключается к цепи последовательно, что обязательно нужно учитывать.
Замер тестером напряжения
При измерении напряжения, как и замеряя силу тока, нужно знать, как правильно пользоваться мультиметром проводя такие работы. Здесь тоже необходимо обращать внимание с каким током имеется дело — переменный или постоянный. Уже руководствуясь этим, стоит смотреть, какое значение нужно установить переключателем. К примеру, если рассматривать измерение напряжения в простой розетке, то известно, что имеется в виду переменный ток приблизительно 220 вольт. Значит, положение переключателя нужно поставить на переменно напряжение выше этого значение. К примеру, 600 или 750 В, в зависимости от модели тестера.
Аналогичным образом производятся измерения напряжения постоянного тока.
В отличие от измерения силы тока, когда подключение прибора осуществляется последовательно, замеряя напряжение, его нужно подсоединять параллельно. Это важный момент, чтобы знать, как пользоваться вольтметром.
Определение сопротивления цепи
Работы по измерению сопротивления можно отнести к наиболее безопасным. Как-то навредить прибору здесь крайне сложно. Главное, знать, как работать с мультиметром, чтобы правильно определить сопротивление. Основной момент, который следует учесть, это необходимость снять напряжение перед началом измерений. И здесь дело не столько в безопасности, сколько в точности полученных данных. Даже простая батарейка может ощутимо исказить верность показаний.
Устанавливать переключателем положение для измерения сопротивления можно совершенно любое в секторе «Ω».
Теперь, когда щупы зафиксированы на концах проводника, сопротивление которого необходимо знать, можно смотреть показатели табло. Здесь может быть два варианта:
- Показания «1», «OL», «OVER» — необходимо установить более высокий диапазон, так как происходит перегрузка.
- Показания «0» — диапазон требуется уменьшить.
В остальных случаях будет отображаться значение сопротивления исследуемого проводника или полупроводника.
Режим прозвонки
Есть у мультиметров возможность использовать их, как прозвонку. И если в аналоговых моделях это напрямую не реализовано, то цифровые обладают сектором при установке переключателя, на который тестер переходит именно в режим прозвонки.
Сама по себе такая функция используется нечасто, но чтобы знать, как работать мультиметром в полном объёме, это будет далеко не лишним. Допустим, полезна такая возможность, когда необходимо определить целостность цепи или отдельно взятого проводника.
В ряде случаев именно благодаря режиму прозвонки можно определить полярность.
Для того, чтобы проверить проводник на обрыв, подсоединяют щупы к его концам. Если провод цел, то слышится характерный звуковой сигнал. В противном случае никакой реакции не последует.
Особое внимание при проведении работ с прозвонкой стоит уделить отсутствию питания. Если не обесточить цепь, на которой будут производиться замеры, то велика вероятность выхода из строя прибора.
Реализуются в мультиметрах иногда и другие возможности, к примеру, гнездо для проверки транзисторов. Однако используют их нечасто и только люди, знакомые с радиоэлектроникой. Рядовому любителю или начинающему электрику пользоваться такой возможностью вряд ли придётся — здесь нужны определённые знания. В остальном же, несмотря на многофункциональность, мультиметры в использовании крайне просты и неприхотливы.
Как использовать электрические тестеры
