Как правильно установить обратный клапан

Применение индивидуальных установок водоснабжения требует прежде всего понимания процессов, которые происходят во время работы системы, а уже потом подбора соответствующих компонентов оборудования. Для установки скважинного оборудования и системы водозабора из колодца применяется как насосная станция, так и поверхностные насосы, когда речь идет о прямой подаче воды для полива или хозяйственных нужд. В таком случае обязательно для правильной работы всех элементов и комфортного пользования оборудованием необходимо правильно установить обратный клапан.

Применение обратного клапана в частных домовладениях



Как известно, основное назначение обратного клапана — это обеспечение направленного одностороннего движения содержимого трубопровода и недопущение изменения направления на обратное. В индивидуальных домовладениях, на первый взгляд, применение этого устройства крайне ограничено — только система водопровода может оборудоваться таким клапаном.

Однако, разобравшись глубже нетрудно заметить, что обратный клапан находит свое применение и в других местах.


Технологически обратный клапан устанавливается:

  1. В заборной трубе колодца или скважины;
  2. При подключении накопительного или проточного водонагревателя;
  3. При подсоединении дома к системе центрального водопровода;
  4. При установке приборов учета потребления воды;
  5. При монтаже канализационной системы;
  6. При установке септиков разных типов;
  7. Для подключения системы очистки сточных вод;
  8. В системе отопления;
  9. В системе вентиляции и кондиционирования здания.

Как видно применение обратных клапанов в разных системах обеспечения частного дома весьма велико, при этом, применяются разные по устройству и техническим характеристикам оборудование.

Особенности конструкции устройств для системы водоснабжения частного дома



В домах, оборудованных системой индивидуального водоснабжения с забором воды из скважины, колодца или даже открытого источника обратный клапан выступает одним из главных компонентов, обеспечивающих работоспособность всей системы.



Для индивидуального водопровода, обычно используется небольшой по размеру латунный обратный клапан. Он представляет собой латунный цилиндр с вырезами под ключ на внешней поверхности и резьбу для подсоединения к трубопроводу. Внутренние части состоят из планки, на которую крепится прижимная пружина и затворный диск со штоком.


Принцип работы этого устройства прост — при разрежении среды в подающей трубе вследствие работы насоса пружина сжимается и затворный диск освобождает пространство между корпусом и поверхностью клапана. Через этот промежуток вода со скважины начинает поступать в трубу.


Как только работа насоса прекращается, и закачка воды останавливается, под действием давления воды в трубопроводе пружина разжимается и клапан блокирует поток воды.


Для водозаборов небольшой глубины, до 7-8 метров достаточно установка всего одного устройства, которое будет постоянно находиться в погруженном состоянии. А вот если глубина больше или трубопровод до станции с гидроаккумулятором составляет несколько десятков метров, то рационально в конструкции применить еще одну или даже две точки установки клапана — на поверхности в кессоне, и непосредственно возле насосной стации.


Стоит отметить, что такое подключение не является слишком сложным и может быть с успехом проведено самостоятельно, без привлечения специалистов.

Установка обратного клапана в систему водоснабжения



Прежде чем начать установку рекомендуется распаковать и осмотреть комплектность всех деталей и соединительных элементов, подобрать уплотнительный материал.


Для обратного клапана проверить нужно прежде всего его работоспособность. Для этого достаточно просто распаковать устройство и продуть его с разных сторон. Для водопровода от скважины небольшой глубины достаточно обычного пружинного цилиндрического клапана, в котором пружина не настолько мощная, чтобы приложить значительные усилия при продувке.



Далее, алгоритм установки обратного клапана на всасывающую трубу имеет следующий вид:

  1. Конец пластиковой трубы, которая устанавливается в скважину обрезается под прямым углом, место среза зачищается от стружки пластика и делается небольшая фаска как на внутренней, так и на внешней поверхности трубы;
  2. На подготовленную трубу устанавливается муфта-переходник с зажимом;
  3. Зажим фиксируется так, чтобы можно было в дальнейшем провести его окончательную фиксацию и регулировку положения;
  4. На резьбу корпуса клапана с обеих сторон наматывается несколько витков фом-ленты для уплотнения резьбового соединения;
  5. По направлению забора воды с подающего края монтируется к клапану сетчатый фильтр;
  6. Клапан с фильтром подсоединяются к переходной муфте и окончательно зажимаются.

При проведении работ по установке заборного узла важно добиться максимально герметичного соединения всех деталей.

Резьба должна быть плотной и не пропускать воздух. Особенно это касается соединения между клапаном и муфтой, и местом где муфта фиксируется на пластиковой трубе.

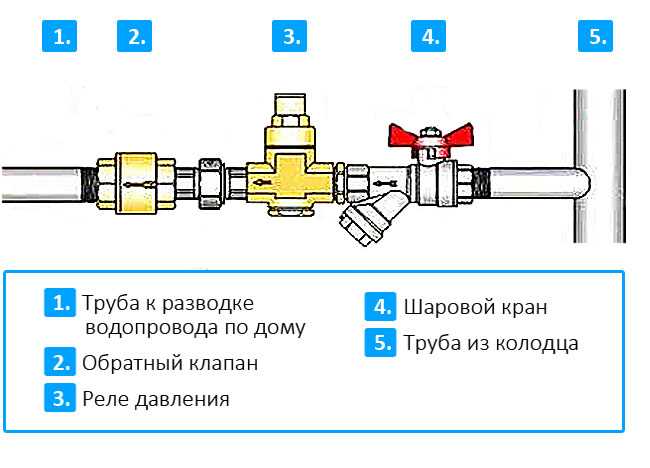

Установка обратного клапана перед насосной станцией



Для того чтобы сгладить резкие скачки давления и уменьшить время набора воды со скважины рекомендуется установить устройство непосредственно перед насосной станцией — между входным патрубком трубопровода и фильтром.


Применение двух клапанов обеспечивает гарантированное быстрое наполнение гидроаккумулятора водой при этом вода, пройдя через фильтр тонкой очистки уже будет очищена от вкраплений и осадка. Расположение второго клапана непосредственно у насоса обеспечит более ровный режим работы и самого насоса, ведь при включении в схему одного устройства приводит к снижению мощности насоса.



При этом сам насос начинает нестабильно работать, поскольку нагрузка распределяется неравномерно.

Второй клапан сглаживает пики и не допускает глубоких провалов, когда мощность резко падает. И хотя снижение давления в системе все равно ощущается, это не так заметно, как только с нижним клапаном.


Поскольку цилиндрический латунный клапан не столь критично относится к положению установки — горизонтальному или вертикальному можно использовать точно такую же модель, как и на другом конце трубы.
Требования к герметичности резьбовых соединений в таком варианте установки выше, поскольку при поступлении воздуха в систему через резьбу вода будет прокапывать наружу, и ожидаемой ровной работы насоса не получится.


Сборка узла осуществляется в следующем порядке:

  1. Проверяется работоспособность клапана, состояние резьбы на соединительных муфтах и сгонах, фильтре;
  2. Резьба обрабатывается уплотнителем — фом-лентой или паклей с универсальной сантехнической пастой для резьбовых соединений;
  3. Сборка осуществляется в порядке от насосной станции — в патрубок вкручивается сгон, следующим этапом соединяется отрезок резьбы т клапан, дальше при помощи муфты и контргайки фиксируется вся конструкция;
  4. Аналогично посредством сгонов и муфт подключается и водяной фильтр.

Перед включением насосной станции необходимо снят колбу фильтра и залить ее водой. При включении насоса это поможет избежать жесткого начала работы.


Как подключить обратный клапан для стиральной машины на слив

Обратный клапан для стиральной машины на слив устанавливается для того, чтобы обеспечить слив воды.

Ведь для нормального функционирования машины ее нужно правильно подключить.

Прежде всего, выбрать место для установки, чтобы позволяли размеры, подсоединить к водоснабжению, электричеству, а так же обеспечить нормальный слив отработанной воды в канализацию.

Способы подключения стиральной машины к канализации

Обеспечить слив воды можно несколькими способами:

  1. При каждой стирке закреплять сливной шланг на краю ванной, раковины или унитаза.
  2. Подключить к сифону под раковиной.
  3. Подключить слив к трубам канализации под ванной.

В первом случае подключать шланг стационарно не требуется. Но при каждой стирке будет ограничена возможность в использовании того или иного вида сантехнического оборудования, в зависимости от того, куда будет крепиться шланг.

Второй способ более практичный. Его преимущество состоит в том, что слив будет установлен стационарно, и доступ к ванной, унитазу или раковине останется свободным. Для подключения необходимо приобрести специальный сифон с отводом для стиральной машины.

[rek_custom1]

Затем просто подсоединить шланг к выпуску в сифоне. Это хорошо, если расположение агрегата позволяет осуществить такой вид подключения. Если же это невозможно, то придется остановить внимание на третьем способе – подключении к канализации под ванной.

Подключение слива к трубам канализации

Этот способ подключения хорош, но тоже имеет свои нюансы. Главной проблемой является то, что высота, на которой будет расположен конец сливного шланга стиральной машины, не сможет превышать 10 сантиметров.

Это недопустимо без установки дополнительного оборудования. Дело в том, что конец шланга должен быть расположен на высоте от 40 до 100 сантиметров, в зависимости от рекомендаций, которые даются в инструкции. Если невозможно обеспечить монтаж в рекомендуемом диапазоне, а будет возможность подключить только ниже 40 см, то нормальная работа будет нарушена.

В таком случае вода будет сливаться самостоятельно и продолжительность стирки затянется на несколько часов, что является самой маленькой проблемой. Огромные неудобства создадут сроки эксплуатации устройства, которые сократятся в разы. Это объясняется тем, что уровень воды в самой стиралке выше, чем расположение конца сливного шланга.

[rek_custom1]

Приняв во внимание законы физики, становится ясно, что вода будет сливаться сама собой.

Предотвращение сифонного эффекта

Чтобы исключить риск самостоятельного слива, рекомендуется установить обратный клапан, который способен решить все проблемы и предотвратить появление сифонного эффекта.

К антисифону подключается сливной шланг. С другой стороны клапан подсоединяется к трубам канализации. Это устройство пропускает только ту воду, которая идет под напором, создаваемым насосом стиралки во время планового слива.

Конструкция и принцип действия

В середине механизма со стороны шланга стиральной машины находится резиновый шарик, который прижимается к отверстию при помощи пружины. Когда машина осуществляет слив, шарик под напором отодвигается и отработанная вода уходит в канализацию.

После окончания слива шарик прижимается назад к отверстию. Тем самым предотвращается самостоятельный стек воды и всасывание жидкости с канализации обратно в шланг.

Совет специалиста: рекомендуется устанавливать антисифон в доступном месте, чтобы в любой момент, в случае неисправности или засорения, можно было провести ремонт, замену или чистку.

Вывод напрашивается единственный. Установка обратного клапана решит ряд проблем, возникших при подключении. Выбрать место для установки станет проще, затраты на воду и электричество сократятся в разы. Аппарат будет корректно работать, и прослужит намного дольше.

Как смонтировать слив стиральной машины через обратный клапан, смотрите в следующем видео:

Носители — Proco Products, Inc.

Инструкции по установке Proco ProFlex™ Series 700/IOM
3 мая 2021 г.

В этой анимации мы расскажем об общих методах правильной установки, эксплуатации и технического обслуживания резиновых обратных клапанов Proco серии 700 ProFlex™. Правильная установка обратных клапанов жизненно важна для обеспечения правильной посадки и оптимальной работы. Если у вас есть какие-либо вопросы о дополнительных деталях, содержащихся в этом видео, обратитесь к Руководству по установке, эксплуатации и техническому обслуживанию здесь: https://www.procoproducts.com/wp-cont…​ или свяжитесь с представителем Proco Products, Inc.

Навигация по онлайн-библиотеке САПР 3DX (учебное пособие)
3 мая 2021 г.

3DX Media — одна из крупнейших в мире библиотек деталей САПР, предлагающая более 100 миллионов бесплатных 2D- и 3D-моделей САПР. Через 3DX Media стандартные продукты компенсаторов Proco доступны для загрузки в различных форматах САПР, таких как SolidWorks, AutoCAD, ProE и многих других совместимых форматах САПР. В этом учебном пособии вы узнаете, как легко получить доступ к технической проектной информации для проверки и раннего внедрения в ваши приложения для трубопроводов.

Резиновые обратные клапаны Proco серии 700 ProFlex™
1 марта 2021 г.

В этой анимации мы обсуждаем различные стили линейки резиновых обратных клапанов Proco Series 700 ProFlex™. Резиновые обратные клапаны специально разработаны для использования на очистных сооружениях, водостоках и приливных работах. Они представляют собой экономичное решение для контроля обратного давления и представляют собой полностью пассивные расходомеры, не требующие обслуживания, внешних источников питания или ручного вмешательства для работы. Узнайте больше о различных стилях управления обратным потоком, предлагаемых Proco Products, Inc.

Исключительные преимущества резиновых обратных клапанов Proco Duckbill
18 ноября 2020 г.

Г-жа Майя Пиллаи, инженер службы поддержки клиентов Dutco Tennant, LLC, проделала большую работу, объясняя многочисленные преимущества эластомерных клапанов ProFlex™ от Proco Products, Inc. Dutco Tennant LLC базируется в Дубае, ОАЭ и служит нашим агентом в ОАЭ и прилегающих районах.

Почему именно Proco?
11 ноября 2020 г.

Нужна причина выбрать Proco Products, Inc. для вашего следующего проекта трубопровода? В этой анимации мы рассмотрим множество причин, по которым Proco должна быть вашим поставщиком компенсаторов и обратных клапанов номер один для систем трубопроводов и воздуховодов.

[Вебинар] Преимущества использования резиновых компенсаторов
4 сентября 2020 г.

Менеджеры по промышленным продажам Proco Products, Inc. в Северной Америке, Эрик Блейзей и Дэйв Дженна, недавно провели информативный вебинар на тему «Преимущества резиновых компенсаторов». На этом вебинаре они рассказали, что такое компенсаторы и зачем они вам нужны, критерии выбора, различные стили и сертификаты, доступные в зависимости от области применения, передовые методы обслуживания и замены, а также инструменты, облегчающие вашу работу.

Фланцы для трубопроводов из стеклопластика
3 августа 2020 г.

Крепление болтами к компенсаторам с регулирующими стержнями.

Proco Series 240/242 IO&M Инструкции
8 июля 2020 г.

Резиновые компенсаторы Proco Products, Inc. представляют собой гибкие соединители, изготовленные из натуральных или синтетических эластомеров и тканей, а также, при необходимости, из металлического армирования, для снятия напряжения в трубопроводных системах из-за теплового расширения/сжатия, механической вибрации. и/или движения системы. В этой анимации мы рассмотрим общие методы правильной установки, эксплуатации и технического обслуживания формованных резиновых компенсаторов сферического типа Proco серии 240/242.

Запорные клапаны Proco ProFlex™ 711/731 с наклонным дном
17 июля 2019 г.

Обратные клапаны Proco ProFlex™ серии 711/731 с наклонным дном предназначены для установки на уже существующих трубопроводах, таких как смотровые колодцы, водосточные желоба и своды, где выходная обратная сторона трубы находится близко к полу люк или водосток. В этом видеоролике демонстрируются многие функции и преимущества этого замечательного нового дополнения к линейке обратных клапанов от Proco Products, Inc.

Видео по установке Proco Pen-Seal
25 января 2019 г.

Если у вас есть трубопроводы, проходящие через стены, полы, резервуары и/или наши хранилища, конструкция Pen-Seal поможет обеспечить эффективное и недорогое механическое газо- или водонепроницаемое уплотнение. Это видео по установке помогает продемонстрировать, как правильно установить Pen-Seals в вашей системе трубопроводов.

Решения для ливневых и дождевых вод от Proco Products, Inc.
13 сентября 2018 г.

Обратные клапаны Proco ProFlex™ 790 — это комплексное гениальное решение мировых проблем с люками. Доступность и долговечность — это лишь некоторые из качеств обратного клапана 790 ProFlex™.









Техническая демонстрация обратного клапана Proco ProFlex™
9 мая 2018 г.

Линейный обратный клапан ProFlex™ модели 790 — это один из клапанов с самыми низкими потерями напора на современном рынке. Посмотрите техническую демонстрацию этого клапана в действии.

Предотвращение обратного потока


Обратные санитарные клапаны (также известные как «обратные клапаны» или «обратные клапаны») представляют собой механические устройства, предназначенные для пропуска воды только в одном направлении: от вашего дома. При использовании на санитарном отводе они могут снизить риск скопления сточных вод при правильной установке и надлежащем обслуживании.

Что такое обратный санитарный клапан и как он работает?

Обратный санитарный клапан — это тип обратного клапана, предназначенный для пропуска потока только в одном направлении. Различные обратные сантехнические клапаны работают по-разному, но в целом тип устройства, который используется в сценариях канализации, работает следующим образом:

  • Клапан обычно находится в открытом положении: открыта «задвижка» (или «створка»).
  • При возникновении условия обратного потока поплавки под заслонкой поднимаются и начинают блокировать обратный поток.
  • При усилении обратного потока заслонка закрывается прокладкой и создает уплотнение, не позволяющее воде проходить в обратном направлении.
  • Когда состояние противотока заканчивается, ворота опускаются вниз под действием силы тяжести и возвращаются в открытое положение, чтобы обеспечить нормальный отток сточных вод из водопроводной системы дома.
  • См. диаграмму справа (любезно предоставлена ​​Mainline Backflow Products) и ссылку на видео ниже (любезно предоставлена ​​Институтом сокращения катастрофических потерь (ICLR)) для иллюстрации.









Как установить обратный клапан?

Существует несколько различных типов обратных санитарных клапанов, и они устанавливаются по-разному. Наиболее часто используемый вариант называется магистральным полнопроходным обратным клапаном, как показано на изображении справа (любезно предоставлено Multi-Drain Inc.). Он устанавливается путем вырезания отверстия в фундаменте внутри дома над основной канализационной линией, чтобы открыть его и обеспечить возможность установки устройства. Есть еще один менее распространенный вариант, который можно установить где-нибудь на канализационной трубе за пределами дома, например, на газоне.

Место установки должно быть после всех светильников, чтобы обеспечить полную защиту, в дополнение к любым другим требованиям производителя, которые могут существовать. Установка устройства предотвращения обратного подтока непроста, и эту работу лучше всего выполнять лицензированным и квалифицированным сантехником, и для этого требуется разрешение города на установку сантехники. Знание того, идет ли ваш сток в канализацию или нет, имеет решающее значение, и в идеале его следует перенаправить.

Зачем нужно разрешение на установку обратного санитарного клапана?

Поскольку к обратным санитарным клапанам предъявляется ряд требований, для их установки требуется разрешение на установку. Осмотр сантехники позволит подтвердить, что подрядчик установил ее правильно. Предостережение: хотя подрядчики знают об этом, они не всегда получают разрешение или даже сообщают вам, что оно требуется.

Гарантирует ли санитарный клапан обратного подпора отсутствие подпора?

Нет. К сожалению, несмотря на то, что они могут обеспечить большую защиту, нет гарантии, что резервное копирование сточных вод не произойдет из-за ряда факторов:

  • Установка — Устройство должно быть установлено правильно, включая расположение, ориентацию и позицию. Если сантехник не усердно следит за соблюдением спецификаций производителя, устройство может работать неправильно. Поэтому стоит потратить время на то, чтобы понять требования к устанавливаемому устройству и проверить качество работы подрядчика. Вот некоторые проблемы:
      • Расположение — Устройство должно быть расположено ниже по течению от всех санитарно-технических устройств, но выше по течению от любого соединения с канализацией фундамента (подробнее обсуждается ниже).
      • Ориентация — Каждое устройство имеет направленность, так что оно будет работать только при правильной ориентации. Поэтому на устройствах обычно есть четко проиллюстрированные стрелки.
      • Позиция — Вероятно, устройство имеет требуемый наклон, который необходимо обеспечить для правильной работы.
      • Уклон — Устройства обычно имеют минимальный уклон.
  • Дренаж фундамента усложняет задачу — Если дренаж фундамента вашего дома собирается в отстойник, а затем сбрасывается на газон, с большой вероятностью подойдет обратный санитарный клапан. Если дренаж вашего фундамента подключен к канализации, лучшим сценарием будет разорвать это соединение. Подключенный дренаж фундамента проблематичен по двум причинам:
      • Если соединение расположено за обратным санитарным клапаном, во время резервирования сточные воды не будут поступать в ваш дом, а попадут в дренажные материалы вокруг вашего фундамента, в том числе в текущую плитку.
      • Если соединение находится перед обратным сантехническим клапаном, то, по всей вероятности, при закрытии клапана во время ливня дренаж грунтовых вод вокруг вашего дома может вернуться в ваш подвал, так как он не может уйти.
  • Техническое обслуживание — Обратные санитарные клапаны не требуют технического обслуживания. Это механические устройства, работающие в грязной среде, требующие регулярного обслуживания и очистки, чтобы обеспечить их правильную работу в условиях обратного потока. Следует соблюдать рекомендации производителя по типу и частоте технического обслуживания.
  • Знания — Найдите минутку, чтобы рассмотреть закрытый обратный обратный клапан. В состоянии, когда ворота закрыты, заводь не может попасть в ваш дом. Это здорово и то, что вы хотите, но, к сожалению, во время этого состояния имеет место и обратный эффект — нечистоты из вашего дома не могут выйти. Внутренняя сантехника вашего дома имеет ограниченную емкость. Если ворота закрыты, а вы принимаете душ и одновременно стираете белье, это может быстро заполнить пространство в вашей сантехнике, и если сантехника слишком большая, она начнет вытекать из вашей сантехники. собственного дома, в самом низком доступном приспособлении — обычно в сливе в полу или в душевой кабине в подвале. Знание является ключевым. Сильный дождь или интенсивное таяние снега — не лучшее время для использования большого количества воды в вашем доме.



Установка обратного санитарного клапана, показывающая его правильное положение и отсоединенную просачивающуюся плитку (любезно предоставлено ICLR)



Таким образом, ваш лучший шанс заставить обратный санитарный клапан работать на вас — это знание — узнать немного о том, как это должен быть установлен, и убедитесь, что ваш подрядчик делает это правильно (в меру своих возможностей), убедитесь, что дренаж вашего фундамента не привязан к санитарному отводу, узнайте, как его обслуживать, и узнайте, что можно и чего нельзя делать при использовании воды.
