Теплоотдача одной секции радиатора биметаллического: Мощность биметаллических радиаторов с секциями на 350 и 500 мм

таблица мощности и определение количества секций на 1 м2

Даже человеку с опытом бывает трудно различить на первый взгляд алюминиевый и биметаллический радиаторы.

Это понятно, так как верх у них абсолютно одинаков, но если взять их в руки, то разница сразу почувствуется: вторые немного тяжелее первых, хотя значительно легче чугунных.

Но, различие между ними не только в весе. Вызвана она особенностью строения биметаллических батарей.

Особенность радиаторов из биметалла

Выбирая тип обогревателя, потребители ориентируются на несколько параметров, которые указывают даже неопытным новичкам, насколько устройство подходит или не подходит для имеющейся системы отопления. Среди них основными являются те, что характеризуются техническими характеристиками конструкции:

• Теплоотдача биметаллических радиаторов выше, чем алюминиевых, за счет встроенного внутри стального сердечника. Хотя сталь не назовешь идеальным проводником тепла, так как ее коэффициент составляет всего 47 Вт/м*К, но обрамление из алюминия, который разогревается практически мгновенно и имеет показатель теплоотдачи 200-236 Вт/м*К, создало из них отличных «партнеров».
• Долговечность конструкции считается одной из самых длительных, и составляет 20-25 лет, о которых заявляют производители. На самом деле, подобные радиаторы способны работать без перебоев до 50 лет и более. Это связано с тем, что алюминиевый кожух не соприкасается с теплоносителем, а значит, не подвергается коррозии, чем обычно «страдают» батареи, полностью изготовленные из этого металла.
• Мощность одной секции биметаллического радиатора определяет, сколько потребителю необходимо элементов для каждого отдельного помещения с учетом всех возможных теплопотерь в нем. Даже если произвести самые элементарные расчеты по площади комнаты, установить радиатор, а тепла не будет хватать, то нарастить еще одну – две секции можно в любой момент. То же самое, если в помещении переизбыток тепла, их можно демонтировать.
• Противостояние мощным гидроударам, которыми «страдает» централизованная система обогрева, это один из самых важных параметров, позволяющий применять батареи из биметалла в многоквартирных домах.

Примечательно, но строение радиаторов этого типа устраняет еще один крупный недостаток других видов обогревателей: им не страшен состав и качество теплоносителя. Если для алюминия, например, требуется чистая вода с определенным уровнем Ph, которую невозможно обеспечить в общегородской системе обогрева, то стальные коллекторы внутри биметаллических батарей готовы «сотрудничать» с любым типом теплоносителей.

Понятие теплоотдачи

Чтобы разобраться, сколько кВт в 1 секции биметаллического радиатора, следует изначально понять, что этот параметр означает.

Такие термины, как тепловой поток или мощность, являются определением количества тепла, которое выделяет радиатор за конкретный промежуток времени. Так теплоотдача одной секции биметаллического радиатора равна 200 Вт.

Некоторые производители применяют в обозначении мощности батареи не Ватты, а количество выделяемых калорий в час. Чтобы избежать недоразумений, следует перевести этот показатель, исходя из соотношения 1 Вт = 859,8 кал/ч.

Если сравнивать батареи из разных видов металлов, то не только теплоотдача будет у них разная, но и остальные важные параметры. Ниже приведена таблица теплоотдачи биметаллических радиаторов в сравнении с чугунными, стальными и алюминиевыми аналогами. И нее видно, что по всем показателям этот вид батарей – это лучший «кандидат» для установки в домах с централизованной системой обогрева.

Как правило, определяясь с обогревателем, следует учитывать не только то, с какой системой отопления он будет работать, но и способ подключения. Даже точно зная, сколько кВт в одной секции биметаллического радиатора и произведя все расчеты, количества элементов в готовой конструкции может не хватить для качественного обогрева помещения. Это связано с тем, что потребители либо не знают, либо просто забывают учитывать способ подключения батареи к сети.

Так нижнее подключение позволяет спрятать все трубы в пол или стену, но при этом «съедает» до 20% тепла. Если этого не учесть, когда производится расчет секций биметаллических радиаторов, то в комнате будет прохладно. Это далеко не все нюансы, которые следует учитывать перед покупкой батарей отопления.

Размер и объем одной секции

Мощность биметаллического радиатора напрямую связана с его размером и емкостью. Потребителям хорошо известно, что, чем меньше носителя в батарее, тем он экономнее и эффективнее работает. Это связано с тем, что малое количество той же воды нагревается значительно быстрее, чем, когда ее много, а значит и электроэнергии будет затрачено меньше.

В зависимости от межосевого расстояния, объем радиаторов колеблется:

• При 200 мм – 0.1-0.16 л.
• Межосевое расстояние 350 мм содержит от 0.17 до 0.2 л.
• При параметре 500 мм – 0.2-0.3 л.

Зная, например, емкость и мощность секции биметаллического радиатора 500 мм, можно рассчитать, сколько теплоносителя потребуется для конкретного помещения. Если конструкция состоит из 10 секций, то в них поместится от 2 до 3 литров воды.

В магазинах устройства представлены готовыми моделями биметаллических радиаторов, состоящие из 8, 10, 12 или 14 секций, но потребители, чаще всего, предпочитают покупать каждый элемент по отдельности.

Расчет количества секций по размеру и площади

Чтобы в квартире или доме было по-настоящему тепло, следует заранее рассчитать количество секций биметаллического радиатора на 1 м2. Самый простой и приблизительный способ, как это сделать, произвести вычисления по площади комнаты. Формула выглядит следующим образом:

N = S/P х 100

N – это нужное количество секции;

S – площадь помещения;

P – кВт в секции биметаллического радиатора.

Например, для комнатки площадью 3х4 м2 потребуется:

3х4 м2х100/200Вт = 6 (12 м2х100/200Вт).

Таким образом, для такой маленькой комнатки потребуется 6 секций, но следует учитывать, что подобное вычисление приблизительное. Если у нее одна или две наружные стены или в ней есть балкон или окно, все это снизит показатели мощности радиатора, так как часть тепла попросту будет ими «съедаться».

Чтобы получить более точные данные, потребуется учесть высоту потолков, расположение окон, способ подключения радиатора, наличие внешних стен и качество их утепления.

Таким образом, теплоотдача биметаллических радиаторов отопления напрямую зависит от нескольких параметров, которые, сведя воедино, дадут полную картину того, сколько секций требуется для помещения определенной площади.

Как показывает практика использования биметаллических радиаторов в квартирах с централизованным обогревом, правильно рассчитанная мощность и установка необходимого количества секций позволяет не только качественно обогреть комнату, но и значительно экономить на оплате коммунальных услуг.

Когда предстоит замена старых чугунных батарей на конструкции из биметалла, профессионалы рекомендуют использовать то же количество секций, что было в старой системе. Это вызвано тем, то для каждого конкретного помещения когда-то уже производились расчеты количества секций по их мощности с учетом теплопотерь.

Так как биметалл превышает мощностью чугун, то такое же количество элементов создаст нужный микроклимат в помещении без повышения электро затрат. Такой подход экономит время на произведение расчетов, так что потребителю остается только определиться с размером устройства и местом, где оно будет монтироваться.

Теплоотдача биметаллических радиаторов отопления: таблица

Содержание

• Что представляет собой биметаллический радиатор
• Насколько выгоден биметаллический радиатор
  • От чего зависит теплоотдача радиатора
  • Оптимальные условия эксплуатации для обогревателей из биметалла
• Заключение

О том, что биметаллические радиаторы отопления являются наиболее дорогими из всех возможных конструкций водяных обогревателей, в том числе алюминиевых, стальных и чугунных, знают не понаслышке все, кому доводилось заниматься ремонтом и заменой домашних батарей. В качестве подтверждения высокой эффективности биметалла обычно приводят условную таблицу теплоотдачи биметаллических радиаторов отопления со ссылками на теплопроводность металлов, и даже на практические измерения температуры воздуха в комнате. Так ли эффективно устройство биметаллического радиатора?

Что представляет собой биметаллический радиатор

По сути, биметаллический обогреватель представляет собой смешанную конструкцию, воплотившую преимущества стальных и алюминиевых систем отопления. Устройство радиатора основывается на следующих элементах:

• Обогреватель состоит из двух корпусов – внутреннего стального и наружного алюминиевого;
• За счет внутренней оболочки из стали биметаллический корпус не боится агрессивной горячей воды, выдерживает высокое давление и обеспечивает высокую прочность соединения отдельных секций радиатора в одну батарею;
• Алюминиевый корпус лучше всего передает и рассеивает поток тепла в воздухе, не боится коррозии наружной поверхности.

В качестве подтверждения высокой теплоотдачи биметаллического корпуса можно использовать сравнительную таблицу. Среди ближайших конкурентов – радиаторов из чугуна ЧГ, стали ТС, алюминия АА и АЛ, биметаллический радиатор БМ обладает одним из наилучших показателей теплоотдачи, высоким рабочим давлением и коррозионной стойкостью.

В реальности дела обстоят еще хуже, большинство производителей указывает величину теплоотдачи в виде значения тепловой мощности в час для одной секции. То есть, на упаковке может быть указано, что теплоотдача биметаллической секции радиатора составляет 200 Вт.

Делается это вынужденно, данные приводят не к единице площади или перепаду температур в один градус, для того чтобы упростить восприятие покупателем конкретных технических характеристик теплоотдачи радиатора, одновременно сделав маленькую рекламу.

Насколько выгоден биметаллический радиатор

Нередко для подтверждения высокой теплоотдачи биметаллических радиаторов приводят табличные сведения, приведенные ниже.

Такого рода сведения нередко используются магазинами и рекламой в качестве достоверных данных о теплоотдаче различных систем водяного отопления. О том, что теплоотдача биметаллической секции выше стальной или чугунной конструкции, хорошо известно и без справочных данных, остается только проверить, насколько радиатор из биметалла лучше алюминия. Неужели разница может достигать почти 40%?

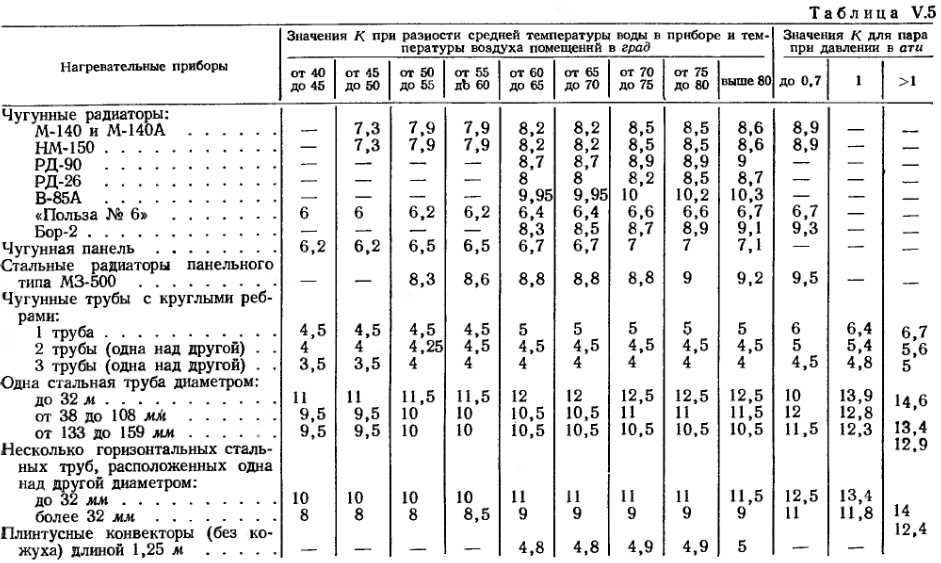

Ниже в таблице приведены данные о теплоотдаче на основании практических измерений приборов конкретных моделей радиаторов, в том числе биметаллических, алюминиевых и чугунных систем.

Как видно из таблицы, теплоотдача между самыми крайними позициями радиаторов одного производителя, например, алюминиевого Rifar Alum -183 Вт/м∙К и биметаллического Rifar Base — 204 Вт/м∙К, составляет не более 10%, в остальных случаях разница еще меньше.

От чего зависит теплоотдача радиатора

Прежде чем попытаться оценить и сравнить реальную эффективность биметаллических радиаторов, стоит напомнить, от чего зависит тепловая мощность конкретной отопительной системы:

• Тепловой напор радиатора. Чем выше разница между средней температурой поверхности радиатора и температурой воздуха, тем интенсивнее тепловой поток, передающийся в воздух помещения;
• Теплопроводностью материала радиатора. Чем выше теплопроводность, тем меньше разница между температурой теплоносителя и наружной стенкой радиатора;
• Размерами корпуса;
• Температурой и давлением теплоносителя.

Важно! В водяных системах отопления передача тепла от стенки в воздух осуществляется на 98% за счет конвекции, поэтому, кроме размеров, важна и форма радиатора. Но так как на практике учет конфигурации поверхности учесть сложно, обычно ограничиваются только учетом линейных размеров.

Первый критерий – тепловой напор, рассчитывается, как разность между полусуммой (Т_вх+Т_вых)/2 и температурой воздуха в помещении, Т_вх  и Т_вых – температуры воды на входе и выходе из радиатора. Существует даже поправочный коэффициент, уточняющий теплоотдачу радиатора при расчете мощности системы отопления для комнаты.

Таблица поправочного коэффициента говорит, что заявленные в паспорте величины теплоотдачи биметаллического обогревателя, равно как и алюминиевого, будут соответствовать действительности только в течение первого часа работы отопления, К=1 при перепаде температуры в 70^оС, что возможно только в холодном помещении. Теплоноситель редко нагревают выше 85^оС, значит, максимальную теплоотдачу можно получить только при температуре воздуха в комнате Т=15^оС, либо при использовании специальных видов теплоносителя.

Второй критерий — теплопроводность материала радиаторной стенки. Здесь радиатор из биметалла проигрывает алюминиевому варианту. Устройство биметаллической секции отопления, приведенной на схеме, показывает, что стенка обогревателя состоит из двух слоев — стали и алюминия.

Даже при одинаковой толщине стенки биметаллический корпус в одинаковых условиях не может иметь теплоотдачу выше, чем изготовленный из алюминия.

Размеры обоих типов теплообменников примерно одинаковы и рассчитаны на установку в пространстве под подоконником. Стоит отметить, что конструкция корпусов из биметалла и алюминия имеет значительно большую площадь поверхности, чем у чугунной или стальной модели. Поэтому величина теплоотдачи может отличаться сильнее, чем простой расчет на основании теплотехнических свойств металлов – теплопроводности и теплоемкости.

Остается разобраться с температурой и давлением теплоносителя.

Оптимальные условия эксплуатации для обогревателей из биметалла

Устройство и схемы биметаллических и алюминиевых систем во многом похожи. Внутри корпуса секции изготовлен главный канал, по которому движется разогретый теплоноситель. Форма и размеры канала соответствуют сечению подводящей трубы, а значит, жидкость не испытывает дополнительных завихрений и локальных мест перегрева.

Если посмотреть на данные в таблице, то становится ясно, что оба типа радиаторных конструкций проектируются в расчете на высокое давление и, главное, — высокую температуру теплоносителя. В этом случае преимущества теплообменника из биметалла очевидны. Во-первых, увеличивается разность температур, вместо стандартных 70^оС значение теплового напора может легко достигать 100^оС. Например, давление и температура теплоносителя на входе систему отопления высотного дома составляет 15-18 Бар и 105-110^оС, а для паровых систем и 120^оС. Соответственно, поправочный коэффициент эффективности теплоотдачи возрастает до 1,1-1,2, а это почти 20%.

Во-вторых, чем выше давление теплоносителя, тем выше коэффициент теплопередачи и теплоотдачи от жидкости к металлу. Значение теплоотдачи за счет повышения давления может возрастать на 5-7%. В итоге, суммируя все условия, может оказаться, что обогреватель из биметалла идеально подходит для отопления высотных зданий.

Несмотря на то, что производители дают примерно одинаковый срок службы для обоих типов теплообменников, на практике при повышенном давлении и температуре отопления способен работать длительное время только биметалл. Горячая вода даже при наличии присадок и защитного покрытия действует на алюминий разрушительно. Другое дело — сталь с легирующими добавками марганца и никеля, ее срок службы может составлять до 15лет.

Заключение

Высокую теплоотдачу на биметаллическом нагревателе можно получить не только при высоком давлении. Для обоих типов радиаторов, даже для чугунных и стальных конструкций, можно увеличить теплоотдачу минимум на 20%, если использовать в домашних котельных в качестве теплоносителя не воду, а специальные типы тосола или антифриза.

Давление не изменится, так и останется 3-4 атм., а температура на выходе из котла увеличится почти до 95-97^оС, что даст прибавку в теплоотдаче на 15-20%. Кроме того, тосол обеспечит хорошую сохранность алюминиевых, чугунных, стальных труб и теплообменников.

• Как устранить засор в унитазе
• Чистим газовую колонку своими руками
• Как правильно установить унитаз своими руками
• Подвесной унитаз с функцией биде

Расчет количества секций биметаллического радиатора

Содержание статьи:

• Почему именно биметаллические батареи

• Базовый расчет

• Формула для расчета по объему

• Когда нужна повышенная точность

• Остекление и теплоизоляция

• Температура, тип помещения, высота потолков

Поделиться

Ссылка скопирована в буфер обмен

Выбирая радиатор отопления очень важно сразу правильно рассчитать необходимое количество секций. Это создаст в помещении полный комфорт и не нужно будет вносить изменения в систему обогрева.

Выбор приборов отопления достаточно большой, и каждый найдет среди устройств те, которые соответствуют параметрам помещения.

Почему именно биметаллические батареи

Многие потребители ищут формулу, как рассчитать количество секций биметаллического радиатора. Спрос на модели из биметалла достаточно высокий, на это есть немало причин:

• Универсальность. Модели из биметалла подходят для частных домов, квартир в многоэтажных домах, коммерческих объектов. Они выдерживают любую нагрузку и отличаются надежностью.
• Устойчивость к коррозии.
• Превосходная работа на любом теплоносителе.
• Стильный минималистичный дизайн. Такие батареи гармонируют с любыми интерьерами.
• Большой выбор конструкций. Есть возможность купить цельную батарею или приобрести определенное количество секций.
• Хорошая теплоотдача.

Все преимущества таких радиаторов перечислить сразу сложно – это займет немало времени. Основные достоинства биметаллических батарей: надежность, высокое качество, универсальность.

Базовый расчет

Покупая секции поштучно, можно собрать конструкцию нужной мощности. Такая батарея будет полностью отвечать потребностям объекта. Существует базовая формула для расчета нужного количества секций, она применяется в 90% случаев. Именно по ней часто подбирают радиаторы для квартир, частных домов, офисов.

Формула выглядит так:

W = 100 * S / P

В этом расчете S является площадью помещения, а P – мощностью отдельно взятой секции. Число 100 остается неизменным, это количество Вт на 1 м² площади территории. W – это число секций. Мощность отдельной секции зависит от особенностей конфигурации и составляет 100-200 Вт.

Эту информацию надо уточнять в документации к радиатору.

При расчете вычисления производятся последовательно: сначала умножение площади помещения на 100, потом – деление на мощность одной секции. Полученный результат округляется, обычно округление производится в большую сторону, чтобы в помещении было комфортно даже при резком падении температуры.

Эта формула имеет несколько нюансов, поэтому ее нельзя применять везде. Например, подразумевается, что в средней квартире высота потолка не превышает 3 м. Формула работает, если высота потолков в жилище – от 2,2 до 3,0 м. На объектах, которые отличаются по параметрам, требуется другой расчет. Также указанная формула грешит неточностями – она довольно приблизительная. Чтобы вычислить точно необходимое количество тепла, нужно принять во внимание еще множество параметров.

Устанавливая секции в квартире, частном доме, офисе, рекомендуется использовать несколько батарей. Например, если для отопления требуется 18 секций, то лучше поставить 2 радиатора по 9 секций или три по 6.



Формула для расчета по объему

Как рассчитать количество секций биметаллического радиатора, если высота потолков довольно большая? Для таких случаев придумана специальная формула. Если на объекте потолки выше 2,6 м, можно использовать следующий вид расчетов:

S * H * 41 / P

Батарея подбирается с учетом произведения площади помещения на высоту (S*H). Далее полученное число делится на число 41, если речь идет о панельном доме. Для дома из кирпича можно использовать число 38 – именно сколько Вт нужно на обогрев 1 м3 в доме из более теплого материала. Число P – это мощность секции радиатора.

Если в помещении установлены герметичные пластиковые стеклопакеты, то можно вместо 41 и 38 Вт использовать 34 Вт. Однако этот параметр весьма условный, лучше проконсультироваться со специалистом.

Когда нужна повышенная точность

Для экономии тепла и максимального комфорта требуется повышенная точность при расчетах. Здесь можно применять формулу:

100 * S * ((K1 + K2 + K3 + K4 + K5 + K6 + K7)/7) / P

Число 100 отражает необходимое количество Вт на 1 м² помещения. Здесь не идет речь о промышленных площадках, которые требуют расчета тепла на 1 м³, но высота потолков отражена в коэффициенте. S – это площадь объекта, для которого производится расчет. Далее учитывается множество различных коэффициентов:

• поправка на остекление;
• поправка на теплоизоляцию стен на объекте;
• соотношение точность площади стеклопакетов к площади пола в квартире, офисе;
• учет самой холодной температуры;
• количество наружных стен;
• учет типа помещения;
• высота потолка.

Число 7, вынесенное за скобки, обозначает количество коэффициентов, которые были перечислены выше. Вместо P надо вставить значение мощности одной секции. С учетом коэффициентов обычно получается больше секций, чем без дополнительных данных. Зная значение поправок, можно выбрать оптимальный радиатор отопления.

Остекление и теплоизоляция

При проведении точных расчетов по формуле учитываю поправку на остекление теплоизоляцию стен. Если на объекте установлено обычно двойное стекло, то значение поправки будет 1,27. При герметичном двойном стеклопакете параметр К1 равен 1,0. Если установлен тройной герметичный стеклопакет, то К1 равен 0,85. При увеличении количества стекол в стеклопакете параметр снижают на 0,25 пунктов.

Теплоизоляция стен тоже имеет значение, она отражена в коэффициенте К2. При стандартной теплоизоляции помещение плохо защищено от холода, в этом случае параметр составляет 1,27. Улучшенная теплоизоляция в квартире или доме позволяет использовать коэффициент 1,0. Если использована отличная изоляция, то К2 составит 0,85.

Еще один важный пункт – К3. В нем отражено соотношение площади окон к площади пола. Известно, что стекло лучше пропускает холод, чем стена. В квартирах и офисах с большими окнами требуется более мощный обогрев. Когда площадь окон составляет около 40% от площади пола, можно использовать коэффициент 1,1. Далее при снижении площади на каждые 10% параметр уменьшается на 0,1%.

Температура, тип помещения, высота потолков

При выборе радиатора для дома или офиса было бы ошибкой не учитывать климатическую зону, а точнее – наиболее низкую температуру в самый холодный месяц. Если температура опускается до -35, надо использовать коэффициент 1,5. При повышении температуры на 5 градусов параметр К4 можно уменьшать на 0,2. Если температура падает, то коэффициент, наоборот, увеличивается на 0,2.

Также принимается в расчет тип помещения, в котором используется батарея. Если это отапливаемое жилое помещение, то используется параметр 0,8. Коэффициент К6 для неотапливаемых чердаков – 1,0.

К5 обозначает количество наружных стен. Чем больше стен, тем больше «мостиков холода». Если это только одна наружная стенка, то применяется коэффициент 1,1, если четыре – то уже 1,4. Важно обязательно учитывать этот нюанс, чтобы в помещении не было холодно.

Имеет значение и высота потолков в квартире, офисе. Для объектов с высотой потолков 2,5 м используется параметр 1,0. При увеличении высоты на 5 метров коэффициент растет на 0,05. Этого достаточно, чтобы можно было обогреть территорию. Высота потолков прописывается в параметре К7. При расчетах надо обязательно учесть мощность секции радиатора – она может быть разной.

Также можно просто доверить расчет специалистам – они точно не ошибутся и подберут оптимальный по мощности радиатор.

Мощность одной секции биметаллического радиатора: расчет, правила выбора

Содержание статьи:

• Теплопередача и ее использование
• Размеры и вместимость секций
• Количество секций биметаллического радиатора
• Виды силовых расчетов на одну секцию
• Условия эксплуатации биметаллического радиатора
• Увеличение теплопередачи без затрат

Для организации отопления в частном доме можно использовать системы, отличающиеся типом теплообменников. Наиболее популярны биметаллические радиаторы, сочетающие в себе свойства нескольких видов. При выборе радиаторов нужно изучить их технические характеристики, чтобы правильно рассчитать мощность и количество секций, необходимых для обогрева помещения.

Теплопередача и ее использование

В биметаллических радиаторах теплоотдача 1 секции составляет 200 Вт или 850 калорий в пересчете на энергию

При изучении характеристик радиатора важно обратить внимание на теплоотдачу. В это понятие входит количество тепла, которое выделяется радиатором за определенный промежуток времени. Тепловой поток или мощность устройства измеряется в ваттах. Для биметаллических радиаторов этот показатель равен 200 Вт.

В технической документации теплоотдачу часто указывают в калориях за один час, которые по формуле можно перевести в ватты. 1 ватт равен 8590,8 калорий в час.

В результате работы батареи происходят три процесса. За счет этого выделяется тепло. Обогрев помещений осуществляется за счет:

• теплопередачи;
• конвекция;
• излучение.

Для работы любой модели отопительных приборов характерно использование всех процессов. Разница только в пропорциях.

Размеры и мощность секций

Радиаторы можно купить в готовом виде или собрать самостоятельно из отдельных секций

Популярность биметаллических радиаторов обусловлена ​​их компактностью. Благодаря стальным вставкам они выглядят аккуратнее чугунных. Чем меньше одна секция по размеру, тем меньше тепла потребуется для обогрева. Следовательно, использование данного типа аккумуляторов с точки зрения энергопотребления будет более экономичным. Но у очень узких труб есть минус. Они быстро забиваются мусором, перемещающимся по тепловым сетям. Лучше выбирать модели биметаллических радиаторов с тонкими стенками, как водопроводные трубы.

На параметры емкости аккумулятора влияет расстояние между осями. Теплоотдача зависит от мощности самого радиатора. Например, этот параметр для аккумулятора с межосевым расстоянием 20 см составляет от 0,1 до 0,16 литра.

Главной особенностью биметаллических радиаторов является малое количество теплоносителя. Но при этом теплового потока будет достаточно для максимально эффективного обогрева помещений. Например, прибор из десяти секций по 35 см может обогреть помещение площадью 14 квадратных метров, но при этом вмещает всего 1,6 литра.

Биметаллические батареи можно собрать самостоятельно в одну секцию или приобрести готовый радиатор нужного размера.

Количество секций биметаллического радиатора

Со временем ухудшается теплоотдача из-за засорения труб и радиаторов внутри

Сколько киловатт в одной секции алюминиевого радиатора или биметаллической батареи указано в техническом паспорте оборудование. Все расчеты должны производиться на основе этих данных. Если в документах нет информации о характеристиках, ее можно найти на официальном сайте производителя. Иногда используется среднее значение. Расчеты производятся отдельно для каждого помещения.

Для правильного расчета количества секций радиаторов из биметалла необходимо учитывать несколько факторов. Важно, сколько кВт в 1 секции биметаллического радиатора. Если планируется замена чугунных батарей на биметаллические радиаторы, нужно учитывать, что у биметалла более высокий уровень теплоотдачи, чем у чугуна. Поэтому размеры можно оставить как были. Но важно учитывать, что со временем качество отопления будет ухудшаться из-за засорения труб. Отложения будут образовываться из-за взаимодействия воды с металлом.

Рекомендуется заменить на такое же количество секций или взять запас в одну-две секции во избежание потери теплопередачи из-за засорения труб. Если радиаторы приобретаются для новой комнаты, необходимо делать расчет для каждой комнаты.

Виды расчета мощности одной секции

Средние значения мощности 1 секции радиаторов

Существует два метода расчета, благодаря которым можно определить мощность одной секции биметаллического радиатора.

Стандартный способ

Санитарные нормы определяют минимальный показатель теплоотдачи батарей для каждого региона отдельно. Для средней полосы России на квадратный метр должно приходиться не менее 100 Вт. Расчет по стандартной схеме следующий:

• берется площадь помещения, в которое производится установка;
• полученную цифру умножить на 100 Вт;
• результат необходимо разделить на теплоотдачу одной секции, эти данные можно найти в техническом паспорте отопительного оборудования.

Этот метод имеет свои недостатки. Его рекомендуется использовать только для помещений, в которых высота потолков не более трех метров. При расчете не учитываются материал стен, оконных конструкций и степень утепления.

Объемный метод

Формула расчета мощности радиатора для определенной площади помещения

Объемный метод позволяет получить точный расчет, что дает возможность более рационально подобрать нужное количество секций . Расчет мощности производится в кубических метрах. По нормам СНиП принято значение 41 Вт. Расчет производится следующим образом:

• вычисляется площадь помещения;
• полученный показатель умножается на высоту помещения, таким образом получается объем;
• определяется необходимая мощность для помещения – норма СНиП умножается на полученный объем;
• для расчета точного количества секций общая мощность делится на параметр для одной секции.

Результат будет отличаться от расчета стандартным способом. Объемный метод считается наиболее точным.

Биметаллические радиаторы Условия эксплуатации

Каждые 2-3 года рекомендуется промывка системы отопления

Для более эффективной работы биметаллических батарей рекомендуется:

• Перед установкой радиаторов заклеить стену светоотражающей пленкой. За счет этого удастся снизить теплопотери.
• Выключите радиаторы в правильной последовательности. Сначала должна быть отключена подающая линия, затем обратная. После этого вода сливается через запорный вентиль.
• Включить систему отопления, начиная с обратки, затем стравить воздух и запустить подающую часть.
• Установите фильтры так, чтобы грязь не попала в радиатор.
• Перед началом отопительного сезона очистить поверхность батарей теплой водой с моющими средствами. Не используйте кислоты и щелочи, а также средства с абразивными частицами.

Радиатор всегда должен быть заполнен охлаждающей жидкостью. Батарейки могут быть без него не более двух недель в году. Каждые два года секции следует промывать внутри под высоким давлением.

Увеличение теплоотдачи без затрат

Таблица расчета мощности по типам радиаторов

Для каждого параметра системы отопления используется свой показатель теплоотдачи. Значение прописывается в техническом паспорте. Одним из важных показателей, который необходимо учитывать при выполнении расчетов, является тепловое давление в системе.

Чаще всего параметр теплоотдачи для одной секции дается при тепловом напоре 60 градусов. Этот показатель соответствует температурному режиму воды в системе на уровне 90 градусов. Эти параметры характерны для старых домов. В современном строительстве используются новые технологии, не требующие высокого напора тепла. Это значение для системы отопления составит от 40 до 50 градусов.

Так как значения давления, прописанные в техпаспорте и выданные по факту, отличаются друг от друга, необходимо произвести перерасчет мощности секций. Чаще всего показатель оказывается ниже заявленного при пересчете. Показатель теплоотдачи умножается на фактическое значение теплового напора, затем полученная цифра делится на параметр, прописанный в документе.

Мощность секции биметаллического радиатора – важный показатель, который необходимо определить перед монтажом системы отопления. От правильности произведенных расчетов зависит эффективность обогрева помещения.

Тепловые свойства вещества

Тепловые свойства вещества

При повышении температуры вещества молекулы, составляющие вещество движется с большей кинетической энергией. Это вынуждает личность молекулы занимают больше места, и вещество расширяется. Если вещество находится в ограниченном объеме, давление может возрасти до опасного уровня.

Ключевые термины

биметаллические полосы
проводимость
конвекция
радиация
термостат

Охлаждение автомобиля

Ваш автомобиль предлагает прекрасную возможность изучить некоторые основные принципы Теплоперенос и тепловые свойства вещества. По мере того, как ваш автомобиль нагревается, двигатель необходимо охлаждать. Тепло передается по проводу от блока цилиндров к антифризу, который работает через каналы вокруг стенок цилиндров. Кондукция – это процесс теплопередача осуществляется на молекулярном уровне. На изображении ниже показано, что тепло проводится от горячего к холодному, так как молекулы с избыточной кинетической энергией делятся часть этой энергии с соседними молекулами. В моде домино, термо энергия переносится молекула за молекулой, пока не будет достигнуто равновесие.

Теплопередача посредством теплопроводности.

Водяной насос подает горячий антифриз к радиатору. Этот транспортировка тепловой энергии известна как конвекция . Конвекция может происходить естественным образом (насос не нужен … как при подъеме теплого воздуха в дымоходе) или может быть принудительным (как мы видим здесь). Конвекция возникает, когда тепло транспортируется посредством движения твердого тела, жидкости или газа.

Как только горячий антифриз достигает радиатора, он рассеивается на гораздо большей площади, что значительно увеличивает скорость теплопередачи через проводимость в воздухе, а также посредством процесса, называемого излучением . Пока радиатор имеет более высокую температуру, чем окружающая среда, тепло будет рассеиваться в виде электромагнитных волн. В этом случае излучение находится в дальнем инфракрасном диапазоне (невидимом глазу). Радиатор окрашенный черный становится более эффективным излучателем, чем блестящий белый радиатор (он также становится лучшим поглотителем радиации… это означает, что он будет лучше нагреваться, если прохладнее, чем вокруг).

Обсудим эти способы теплопередачи в других областях включая способы охлаждения процессора вашего компьютера или как лампа накаливания лампочка работает.

Термостат

Система охлаждения вашего автомобиля включает в себя небольшое устройство, называемое термостатом. Термостат в вашем автомобиле поддерживает двигатель в рабочем состоянии. определенная рабочая температура (около 180-190 градусов по Фаренгейту). Когда вы впервые заводите машину, а двигатель холодный, пружина заставляет термостат закрывается, а антифриз не течет через двигатель. В итоге все нагревается и когда антифриз достигает определенной температуры (скажем 185 градусов), в термостат открывается и пропускает жидкость через систему охлаждения. Двигатель остывает. Если двигатель работает слишком холодно, термостат немного закрывается, ограничивая поток антифриза, что вызывает температура двигателя повышается. Но задумывались ли вы когда-нибудь о том, как этот маленький устройство работает? Небольшая емкость заполнена воском, который плавится при наборе температура. При плавлении он расширяется и действует с большой силой (против весна) на небольшой клапан, открывающий систему.

 (анимация)

Почему не просто использовать воду в системе охлаждения?

Вода не похожа на большинство веществ, потому что она расширяется (9% по объему), когда становится твердым (льдом). Большинство веществ занимают меньше места, когда становятся твердыми. Почему здесь разница?

Когда вещество затвердевает, молекулы располагаются в упорядоченный узор, известный как кристаллическая решетка. Так же, как яйца приходят коробки с отдельными яйцами плотно упакованы, молекулы обычно образуют компактная компоновка. Следовательно, вещество сжимается при затвердевании. Однако молекулы воды при замерзании образуют трехмерное шестиугольное кольцо. (вы когда-нибудь задумывались, почему у снежинок обычно 6 ветвей?). Эта «дыра» в структура на самом деле заставляет воду расширяться при замерзании. Расширение вода это и хорошо и плохо одновременно. Во-первых, это может нанести огромный ущерб к дорогам и бетону, когда небольшое количество воды замерзает в крошечных трещинах. Расширения достаточно, чтобы расширить трещины, образовать выбоины и разорвать огромные скальные структуры в процессе, который геологи называют «морозным расклиниванием». С другой С другой стороны, лед, образующийся на озере, будет плавать и образует слой изоляции, который защищает морских обитателей. Представьте, что произойдет, если вода сожмется, когда замораживание. Поверхностный лед станет более плотным и утонет. Реки и озера в конечном итоге замерзнут снизу вверх, что приведет к гибели всех растений и животных. в процессе.

Насколько жарко?

Температуру можно измерять разными способами, используя:

• Вспенивающие жидкости
• Расширяющиеся твердые тела (биметаллические полосы)
• Терморезисторы (также называемые термисторами… вещества, изменяющие свои электрические сопротивление при изменении температуры)
• Термопары
• Жидкие кристаллы
• Законы о радиации

Измерение температуры по расширению вещества является наиболее распространенным и проще всего понять. Другие техники будут рассмотрены позже, когда вы получите больше базовых знаний.

Расширение жидкостей — жидкостные термометры

Расширение нагретой жидкости можно использовать для изготовления простого термометра. По мере нагревания жидкости в резервуаре колбы она расширяется до узкого калиброванного капилляр. Когда-то использовали ртуть, потому что она линейно расширялась на широком диапазоне температур, но ртуть токсична и ее трудно безопасно утилизировать. Теперь нетоксичный жидкий спирт работает так же хорошо в нормальных условиях. Это самый простой способ измерения температуры и самый простой для понимания. Первые термометры назывались термоскопами. Мы можем поблагодарить изобретателей такие как Santorio, Galileo и Fahrenheit для этого устройства.

Расширение твердых тел — биметаллические полосы

Разные вещества расширяются до разной степени при нагревании на одинаковую величину. Тот, кто устанавливал виниловый сайдинг, прекрасно понимает, что он значительно расширится. больше, чем материал подложки в жаркий день, поэтому он должен быть свободно подвешен, чтобы для расширения и предотвращения коробления.

Когда вы соединяете два разных металла и нагреваете их, один металл расширится больше, чем другая, и полоска согнется (см. анимацию ниже). Это делает биметаллические полоски полезным инструментом. Простейший приложение представляет собой термометр (где биметаллическая полоса имеет форму катушка). Многие дешевые термометры для духовки относятся к этому типу.

Кривые биметаллических полос при нагреве (анимация) Учтивость Викисклад

Джон Харрисон был английским часовщиком (хорологом) в 1700-х годах, который работал с маятниковыми часами (дедовскими часами). Он понял, что скорость хода часов определялась длиной маятника… длиннее маятник, тем медленнее будут идти часы. Это представило проблема, потому что с изменением температуры изменится и длина маятника. … и, следовательно, часовой механизм. Часы в теплых комнатах будут работать медленнее, чем часы в холодных помещениях. Используя разные металлы, он сделал составной маятник, длина которого не изменится ни при какой температуре.

Ниже приведены некоторые способы использования тепловых свойств материалов.

Ртутный переключатель

Термостаты измеряют и контролируют температуру в вашем доме. Термостаты могут быть механическими или электронными. В старых домах установлены механические термостаты. которые используют биметаллические полоски (обычно в форме катушки) для размыкания или замыкания переключателя. К концу биметаллической катушки прикреплена стеклянная колба, частично заполненная жидкой ртутью. электрические контакты внутри для активации переключателя.

В обычном старом домашнем термостате используется ртутный выключатель (анимация)

.

Здесь катушка действительно представляет собой биметаллическую полосу, которая расширяется при нагревании. Эта анимация показывает, что когда слишком холодно, катушка сжимается и позволяет электрическое подключение к печи (см. контакты в колбе). Если он получит слишком жарко, змеевик наклоняет трубку так, что включается кондиционер (контакты наоборот).

Большинство электронных термостатов являются программируемыми. В них используется терморезистор (термистор) для определения комнатной температуры и микроконтроллеров для переключения отопления или охлаждение включается и выключается. Это рассматривается в следующем блоке.

А грубый автоматический выключатель

В тепловых автоматических выключателях используются биметаллические полоски для размыкания цепи, когда полоска проводит слишком большой ток и перегревается (из-за электрического сопротивления) и разрывает контакт… размыкая цепь. Эта простая система безопасности характерно для большинства ручных фенов.

 (анимация)



Системы аварийного орошения

Аварийные спринклерные системы в большинстве зданий также используют тепловую энергию. свойства материи. В некоторых случаях это довольно просто. Когда пожар запускается, он просто плавит немного припоя … который выделяет высокие напор воды в комнату.

В некоторых случаях подача воды под высоким давлением ограничивается небольшой стеклянной колбой. заполнен жидкостью. При возникновении пожара жидкость в колбе расширяется больше, чем стекло, ограничивающее его. Это создает огромные давление внутри колбы, и она ломается … позволяя воде под высоким давлением выпускать в комнату.

2001, 2004, 2007, 2009, 2016 Джим Михал — Все права защищены
Никакая часть не может быть распространена без явного письменного разрешения автора

Какие радиаторы лучше алюминиевые или биметаллические +Видео

Вот и закончился отопительный сезон с горем пополам, после чего на первый план вышел вопрос о смене батарей. Дырявые древние чугунные радиаторы пора отправить на заслуженный отдых, поставив на их место что-то более современное. Частные застройщики при монтаже отопления также часто не могут определиться с типом радиаторов. Наслушавшись продавцов в магазинах, расхваливающих самые популярные модели, несведущий покупатель теряется. А какие радиаторы лучше — алюминиевые или биметаллические, он никогда не представляет. Может быть, посмотреть на этот вопрос объективно?

Содержимое:

1. Начнем сравнение биметаллических и алюминиевых радиаторов
2. Какие радиаторы для каких систем больше подходят
3. Видео: Монтаж алюминиевых и биметаллических радиаторов отопления

Начнем сравнение биметаллических и алюминиевых радиаторов

Что представляет собой каждый тип радиатора?

1. Алюминиевые радиаторы, аккуратные и стильные, состоят из нескольких секций, соединенных ниппелями. Имеющиеся между секциями прокладки обеспечивают необходимую герметичность. Ребра, расположенные с внутренней стороны, позволяют значительно увеличить площадь теплообмена до 0,5 кв. Радиаторы изготавливаются двумя способами. Метод экструзии дает дешевые и легкие изделия не самого высокого качества (в Европе этот метод не используют). Дороже, но и долговечнее будут литые радиаторы.

Алюминиевый радиатор одного типа.

2. Биметаллические радиаторы изготавливаются из двух разных металлов. Корпус, снабженный ребрами жесткости, выполнен из алюминиевого сплава. Внутри этого корпуса находится сердцевина труб, по которым протекает теплоноситель (горячая вода из системы отопления). Эти трубы изготавливаются либо из стали, либо из меди (последние в нашей стране практически не встречаются). Их диаметр меньше, чем у алюминиевых моделей, поэтому вероятность засорения выше.

Внешний вид биметаллического радиатора очень эстетичен, а дизайн отвечает самым изысканным запросам. Все его стальные компоненты спрятаны внутри.

Что даст больше тепла — биметалл или алюминий?

Если сравнивать тепловыделение, то алюминиевые аккумуляторы сразу вырываются вперед. Они имеют одну секцию, способную производить более 200 Вт тепловой энергии. При этом половина тепла отдается в виде излучения, а вторая половина — конвекцией. Благодаря ребрам, выступающим изнутри секций, теплоотдача еще увеличивается. Так что в этом плане нет равных алюминию. Отметим, что у него также минимальная тепловая инерция. Включил батареи — и через 10 минут в комнате было уже тепло. В частном доме это позволяет неплохо сэкономить.

Теперь рассмотрим биметаллические устройства. Теплоотдача от одной секции зависит от модели и производителя. Он чуть ниже цельноалюминиевого радиатора. Ведь сердцевина из стали способствует снижению общей теплоотдачи, которая может быть на одну пятую меньше, чем у алюминиевого радиатора тех же размеров.

Что касается способа передачи тепла, то он также включает конвекцию и тепловое излучение. И их тепловая инерция также мала.

Алюминий + | Биметаллический —

По способности выдерживать высокое давление (особенно гидравлический удар)

Тут подкачал алюминий — цифры его рабочего давления не очень впечатляют. Всего от 6 до 16 (некоторые модели до 20) атмосфер, чего может не хватить, чтобы выдержать скачки давления в центральном отоплении. Но от гидроудара спасения не будет вовсе – батареи лопнут, как пустые ореховые скорлупы, и в квартире будет большой горячий потоп. Поэтому не стоит рисковать – алюминиевые радиаторы не устанавливаются в многоэтажках.

Биметаллические модели с прочным стальным сердечником внутри полностью подготовлены к высокому давлению. От 20 до 40 атмосфер вполне неплохо. Даже если кран на насосной станции закроют во время аварии на трассе или молниеносно откроют, они не пострадают. Именно биметаллические радиаторы наиболее надежны при нестабильном давлении в системе, когда велика вероятность возникновения гидроударов.

Этот параметр важен, если вы выбираете радиаторы для квартиры с централизованной системой отопления. Если выбирать эти радиаторы для частного дома, то этот параметр не является минусом для алюминиевых радиаторов, так как в местной тепловой сети нет избыточного давления.

Алюминий + — | Биметаллический +

Что лучше биметаллические радиаторы или алюминиевые по отношению к теплоносителю

Алюминий с удовольствием вступает в различные химические реакции, поэтому для него вода в центральном отоплении просто «клад». В нем столько химических примесей, что вскоре от стенок батареи почти ничего не может остаться – их съест коррозия. Как только pH протекающей в системе горячей воды превысит 8 единиц – ждите беды. Но при централизованном отоплении уследить за этим показателем невозможно. А в процессе химических реакций алюминий выделяет водород, который пожароопасен. Поэтому обязательно нужно постоянно стравливать воздух из таких аккумуляторов.

Стальные трубы в середине биметаллического радиатора менее требовательны к качеству протекающей по ним воды. Ведь сталь не так химически активна, как алюминиевые сплавы. Коррозия, конечно, добирается до него, но не так скоро. Кроме того, производители покрывают его специальным защитным слоем. А иногда используют нержавейку, но она достаточно дорогая. Но в любом случае биметаллический радиатор более защищен от слишком активного химически теплоносителя. Единственная опасность – попадание кислорода в эту воду. Тогда сталь начнет ржаветь, причем очень быстро.

Алюминий — | Биметаллический +

Максимальная температура охлаждающей жидкости — у каких радиаторов больше?

Вопрос логичный — часто наши аккумуляторы «горят огнём» так что не трогай. Так, алюминий выдерживает кипячение воды до 110 градусов – это средний показатель. У биметаллических изделий этот показатель несколько выше – 130 градусов. Поэтому они здесь выигрывают.

Алюминий — | Биметаллический +

А что надежнее, прочнее и долговечнее?

И снова в лидеры вырываются двухметаллические радиаторы — ведь они сочетают в себе лучшие качества каждого из них. Такие устройства служат около 15-20 лет, не меньше (естественно, речь идет о качественном продукте надежных торговых марок). Их алюминиевые аналоги, как правило, отличаются половинным сроком службы – до 10 лет.

Алюминий — | Биметаллический +

Что легче монтировать?

И алюминиевые, и биметаллические достаточно удобны в установке, так как весят немного (по сравнению с тем же чугуном). Для их крепления не нужны особо мощные кронштейны – такой небольшой вес способен выдержать даже гипсокартон. Если трубы пластиковые, для монтажа понадобится только набор ключей и фитингов. Но все же биметаллические батареи проще в монтаже – ведь стальные трубы не могут подвергаться деформации, в отличие от алюминия, мягкого металла.

Алюминий + | Биметаллические +

Что дешевле, что дороже

Цена биметаллических радиаторов на пятую, а то и на треть выше, чем у алюминиевых приборов. Это достаточно существенная разница. Именно по этой причине изделия из биметалла не так распространены в наших квартирах – они доступны далеко не всем. Биметаллические устройства имеют более высокое гидравлическое сопротивление, чем алюминиевые. Следовательно, для перекачки горячей воды требуется больше энергии. То есть стоимость операции выше.

И еще: примерно четыре пятых всех радиаторов этого типа привозят к нам из Китая. Это, конечно, не значит, что каждый из них обязательно плохой, но иногда заставляет задуматься.

Алюминий + | Биметаллические —

Какие радиаторы для каких систем больше подходят

1. Теперь, рассмотрев и сравнив основные характеристики радиаторов, можно сделать выводы. Для начала выясним, какие радиаторы лучше — алюминиевые или биметаллические — для квартиры в многоэтажном доме. Он использует центральное отопление.

А это значит, что:

• Давление в системе может резко меняться, достигая предельных значений. Возможен гидроудар.
• Температура также не будет стабильной, иногда сильно меняясь в течение отопительного сезона и даже суток.
• Состав охлаждающей жидкости не чистый. Он содержит химические примеси, а также абразивные частицы. Вряд ли можно говорить о рН, не превышающем 8 единиц.

На основании всего этого можно забыть об алюминиевых батареях. Потому что их система центрального отопления уничтожит их. Если электрохимическая коррозия не съест, то с давлением с температурой будет покончено. А гидроудар сделает последний, «контрольный выстрел». Поэтому, выбирая из двух типов радиаторов (алюминиевых или биметаллических), остановитесь только на последнем.

2. Теперь рассмотрим систему отопления, установленную в частном доме. Исправный котел выдает постоянное небольшое давление, не превышающее 1,4 — 10 атмосфер, в зависимости от котла и системы. Скачков давления и тем более гидроударов не наблюдается. Температура воды также стабильна, а ее чистота не вызывает сомнений. Химических примесей не будет, а pH всегда можно будет измерить.

Поэтому в такую ​​автономную систему отопления можно поставить и алюминиевые батареи — эти устройства будут работать отлично. Они обойдутся недорого, у них отличный теплоотвод, привлекательный дизайн. В магазинах можно подобрать аккумуляторы европейского производства. Предпочтительнее выбирать модели, изготовленные методом литья. Биметаллические батареи подходят и для тех, кто живет в самом доме. Если есть желание и достаточно средств, то можно поставить.
