при трамбовке, обратной засыпке, строительстве дороги

Что такое коэффициент уплотнения песка (К_упл) знают не только специалисты, работающие в проектных организациях, но и эксплуатационники, основным видом деятельности которых является строительство. Его рассчитывают для того, чтобы сопоставить фактическую плотность на определенном участке, со значением, прописанном нормативных актах. Коэффициент уплотнения сыпучих материалов – это важный критерий, по которому оценивается качество выполнения подготовки к основным видам работ на строительных площадках.

Что это такое?

К_упл характеризует плотность, которую имеет грунт на конкретном участке, относится к тому же показателю материала, который перенес стандартное уплотнение в условиях лаборатории. Именно эта цифра применяется при оценке качества проведенных работ. Такой коэффициент определяет, насколько грунт на площадке соответствует требованиям ГОСТ 8736-93 и 25100-95.

При различных работах песок может иметь разный показатель плотности. Все эти нормы прописаны в СНиП 2.05.02-85, таблица 22. Еще их обычно указывают в проектных документах, в большинстве случаев этот показатель составляет от 0,95 до 0,98.

От чего изменяется коэффициент плотности

Если не понимать, что такое трамбовка песка, то посчитать правильно количество материала при строительстве практически не возможно. Ведь нужно четко знать, как повлияли на грунт различные манипуляции. То, какой коэффициент относительного уплотнения песка мы получим в конечном итоге, может зависеть от множества факторов:

от способа перевозки;
насколько длинным был маршрут;
не появились ли повреждения механического характера;
наличие посторонних вкраплений;
попадание влаги.

Естественно, если вы заказали песок, то просто обязаны проверить его на месте, потому как поздние претензии будут совершенно неуместны.

Зачем учитывать относительный коэффициент при строительстве дорог

Этот показатель для песчаной подушки необходимо просчитать, и объясняется это обычным физическим явлением, которое знакомо любому человеку. Чтобы это понять, вспомните, как ведет себя взрыхленный грунт. Поначалу он рыхлый и объемный. Но уже спустя пару дней осядет и станет намного плотнее.

Такая же участь ждет и любой другой сыпучий материал. Ведь его плотность увеличивается на складе под давлением собственного веса. Затем во время погрузки его взрыхляют, а уже непосредственно на стройплощадке опять происходит трамбовка песка своим весом. Кроме этого на грунт воздействует влажность. Песчаная подушка уплотнится при любых видах работ, будь то это строительство дорожного полотна, или обратная засыпка фундамента. Для всех этих факторов просчитаны соответствующие ГОСТ (8736-93 и 25100-95).

Как использовать относительный показатель

При любых строительных работах, одним из важнейших этапов считается составление сметы и подсчеты коэффициентов. Это нужно для того, чтобы правильно составить проект. Если важно узнать, как сильно уплотнится песок при транспортировке в самосвале или железнодорожном вагоне, достаточно найти в ГОСТ 8735-88 нужный показатель, и разделить на него требуемый объем.

Необходимо учитывать и то, какие именно работы предстоят. То ли вы собираетесь делать песчаную подушку под дорожное полотно, или обратную засыпку фундамента. В каждой ситуации трамбовка будет проходить по-своему.

Например, при обратной засыпке песка наполняется вырытый котлован. Трамбовку делают при помощи различного оборудования. Иногда производят уплотнение виброплитой, но в некоторых случаях требуется каток. Соответственно и показатели будут разными. Учитывайте то, что грунт меняет свои свойства во время выемки. Так что количество засыпки нужно считать с учетом относительного показателя.

Таблица величин коэффициентов уплотнения в зависимости от назначения песка.

Виды работ	К_упл
Обратная засыпка котлованов	0,95
Обратная засыпка пазух	0,98
Обратная засыпка траншей	0,98
Восстановительный ремонт подземных инженерных сетей возле проезжей части дороги	0,98 – 1

Коэффициент уплотнения и разрыхления ПГС

Сыпучие строительные смеси применяются при возведении сооружений. В процессе транспортировки, разгрузки и хранения отсыпанный материал уплотняется. Для расчета расхода принимают коэффициент уплотнения ПГС.

Технические виды строительных смесей

ПГС — смесь из песка и гравия. Используется для строительных работ. Состав смеси регламентируется ГОСТом 23735-2014.

ЩПС — смесь из щебня, гравия, песка естественной добычи. Производится по ГОСТу 25607-2009.

ЩПС из дробленых бетонов — изготавливаются по техническому регламенту ГОСТа 32495-2013.

В оценке качества смесей учитывают:

общие показатели составного материала;
свойства песка;
свойства щебня, гравия.

Сыпучие материалы проверяют по плотности, прочности, содержанию пыли и сора, включениям опасных веществ.

Происхождение и пути добычи строительных смесей

Песчано-гравийные смеси добывают из гравийно-песчаных, валуйно-гравийно-песчаных пород.

В состав ПГС входят:

песок крупностью 0,05–5 мм;
гравий 5–70 мм;
валуны свыше 70 мм.

Наличие гравия колеблется от 10-90% от общей массы.

Производят два вида песчано-гравийной смеси:

природная смесь, добываемая и поставляемая без переработки;
обогащенная смесь добывается природным путем, обогащается добавкой или извлечением песчано-гравийной составляющей.

Добычу ПГС производят из оврагов, озер и морей. Морской материал самый чистый. В остальных могут быть примеси из глины, известняка, сора.

В состав ЩПС естественного происхождения входит щебень основной (40–80 мм, 80–120 мм) и расклинивающей фракции (5–20 мм, 5–40 мм).

Дробимость щебня из осадочных пород, а также щебня из изверженных пород имеет марку 400 и 600 соответственно.

ЩПС из дробленого бетона, железобетона включает:

неорганическую щебеночную дробь крупностью от 5 мм;
неорганический песок, получаемый из дробимого бетонного щебня.

Материалы являются дробимыми остатками при разрушении бетонных или железобетонных строительных конструкций.

Область применения

ПГС применяют при возведении оснований под автомобильные дороги, подушек фундаментов, обратной засыпке котлованов и отсыпке насыпей.

В строительстве железных дорог применяют балластные смеси по ГОСТу 7394-85, состоящие из песка и гравия либо только из гравия.

ЩПС естественных пород применяют в дорожном строительстве.

ЩПС из дробленых строительных материалов используются в производстве бетонов, а также в подсыпках и основаниях при возведении зданий.

Порядок производства работ

Сыпучие материалы во время строительства укладываются на величину, равную произведению размера самых крупных частиц, умноженному на 1,5. Один слой укладки должен быть не менее 10 см.

Песок должен увлажняться в случае отсыпки основания насухо.

Расход воды зависит от температурных условий.

Методы уплотнения грунта при устройстве оснований из ПГС:

уплотнение поверхностного слоя тяжелыми трамбовками;
применение вибрационных машин;
использование трамбовок;
глубинное гидровиброуплотнение.

Контроль плотности при трамбовке производят на величину 1/3 уплотняемого слоя, на толщину не менее 8 см.

Коэффициенты уплотнения

Средний коэффициент естественного уплотнения сыпучих смесей имеет значение 1,2, т. е. объем уплотненной смеси уменьшится в 1,2 раза.

По ГОСТу максимальный коэффициент уплотнения отсева при транспортировке равен 1,1.

Коэффициенты уплотнения при строительных работах приведены в СНиП «Земляные сооружения, основания и фундаменты» таблица 6. Песок имеет k=0,92÷0,98.

При дорожном строительстве, коэффициенты к материалам применяются согласно СНиП «Автомобильные дороги». Для ПГС оптимального состава с маркой щебня 800 коэффициент запаса уплотнения принимается 1,25–1,3. При марке щебня 600÷300 — коэффициент запаса будет 1,1–1,5. Коэффициент запаса шлака принимается 1,3–1,5.

Объемы материалов в смете закладывают с учетом приведенных коэффициентов.

Приборы для измерения плотности грунта

При послойной укладке грунта, контролируется плотность каждого уровня. С помощью плотномера или пенетрометра можно проверить трамбовку песка на стройке.

Плотномер электромагнитный — электронный прибор, измеряющий плотность посредством электромагнитного излучения. Он способен выдать характеристики гранулометрии, влажности, определить пределы пластичности и текучести.

Динамический электронный плотномер грунта работает под динамической нагрузкой от удара равным 5 кг. Прибор определяет модуль упругости, нагрузки, деформации.

Пенетрометр — механический прибор, определяет плотность на основании прилагаемого давления. Результат измерений отображается на шкале прибора.

Сметный учет

Объем материалов на строительство вносят в сметный калькулятор с учетом уплотнения. Применяется коэффициент относительного уплотнения и разрыхления (коэффициент расхода).

Расход песка с требуемым коэффициентом уплотнения при обратной засыпке от 0,9 до 1,0, рассчитывается с учетом относительного коэффициента уплотнения от 1,0 до 1,1 соответственно, для шлаков 1,13–1,47.

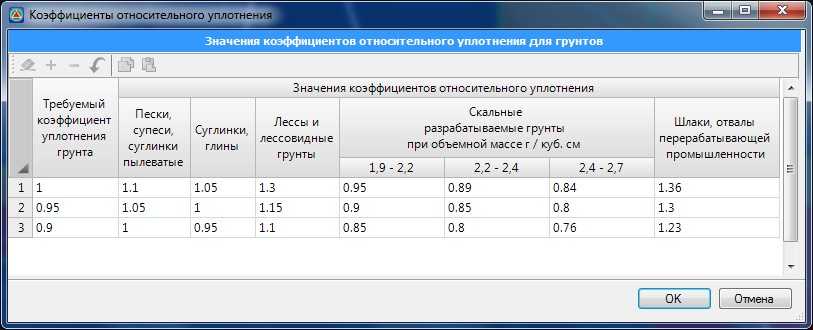

Коэффициент относительного уплотнения для горных пород при плотности 1,9 – 2,2 г/см куб, равен 0,85–0,95.

Хранение сыпучих материалов

Щебень, песок, щебеночно-песчаные смеси хранят раздельно друг от друга. Применяют меры по защите складируемых материалов от засорения. Оптимальный вариант — хранение на закрытом складе. Там материалы защищены от ветра и осадков.

При длительном складировании происходит уплотнение песка при хранении, также щебня и ПГС.

Норма естественной убыли материалов регламентируется стандартом РДС 82-2003.

Нормы убыли при хранении навалом измеряются процентами от массы:

щебень, гравий — 0,4%;
песок — 0,7%;
ПГС — 0,45%;
отсев — 0,75%.

При отгрузке материалов учитываются данные показатели.

Песчано-гравийная смесь востребованный материал. Он используется в промышленном, дорожном, дачном строительстве. Информация из статьи поможет правильно рассчитать потребность в данном сырье.

Как определить количество проходов и толщину подъема для уплотнения грунта? [PDF]

🕑 Время чтения: 1 минута

Расчет количества проходов для катков и толщины подъема (почвенного слоя) для грунта имеет решающее значение для достижения требуемой степени уплотнения. Как правило, толщина подъема варьируется от 15 до 30 см в зависимости от типа почвы, и большая часть уплотнения достигается за первые пять проходов.

Можно также использовать полевые испытания и экспертизу для определения толщины подъема и количества проходов для определенного типа и состояния почвы.

Испытание полосой — это одно из таких испытаний, которое позволяет инженерам указать количество проходов и тип оборудования. Кроме того, для определения оптимальной толщины подъема и количества проходов можно использовать различные графики зависимости толщины подъема от достигнутой плотности грунта.

Безопасность и надежность зданий и дорог в значительной степени зависят от прочности уплотненного грунта под ними. Неправильное уплотнение (неравномерное уплотнение) может вызвать осадку зданий и привести к выбоинам на дорогах.

Как определить в количество проходов и толщину подъема для уплотнения грунта?

Толщина слоев является важным фактором при уплотнении почвы, поскольку, какими бы совершенными ни были катки, толстые слои не могут быть надлежащим образом уплотнены.
Подходящая толщина подъема снижает количество проходов и, следовательно, повышает производительность.
Можно построить график зависимости толщины подъема от плотности, чтобы определить толщину подъема. Начните с подъема 15 см и добавляйте 7,5 см, пока не найдете оптимальную толщину подъема и количество проходов для данных условий.
С помощью полосового теста можно определить количество проходов и типы оборудования для достижения требуемой степени уплотнения для данного типа и состояния почвы. На рис.1 показана производительность различных катков при определенном количестве проходов.
В целом толщина подъема варьируется от 15 см до 30 см в зависимости от состояния почвы.
Как правило, толщина подъема равна максимальному совокупному размеру почвы, умноженному на четыре.
Иногда производители катков обеспечивают идеальную максимальную толщину подъема для машины. Тем не менее, вы должны учитывать 75% идеальной глубины подъема в полевых условиях.
В случае большой толщины подъёма в нижней части подъёма может образоваться перекрытие; следовательно, проект может столкнуться с проблемами в будущем.
Количество проходов, необходимое для достижения необходимого уплотнения, зависит от толщины подъема, контактного давления и влажности почвы. Однако в таблицах литературы указано количество проходов конкретной уплотняющей машины для определенного типа грунта.
В Таблице-1, основанной на полевом опыте, указано количество проходов различных катков для каждого типа грунта.
Большая часть уплотнения (высокая плотность) достигается за пять проходов в зависимости от состояния почвы. Дополнительные проходы немного увеличат плотность почвы и иногда могут иметь неблагоприятные последствия.
Определение толщины подъема и количества проходов может быть недостаточным для достижения желаемого уплотнения, поскольку свойства почвы и содержание влаги могут различаться. Поэтому контролируйте процесс уплотнения и вносите необходимые изменения для достижения равномерного уплотнения на протяжении всего проекта.
Небрежность при подсчете проходов и покрытии может привести к неравномерному уплотнению.
Энергия возвращается к приводу катка по мере уплотнения почвы. Возвращенная энергия становится более заметной по мере увеличения степени уплотнения, что может быть использовано в качестве признака достижения требуемого уплотнения.
Когда грунт начинает трескаться, это означает, что количество проходов превысило требуемый предел, и грунт переуплотнен.
Используйте один и тот же материал почвы для каждого подъема; в противном случае вы не сможете получить равномерное уплотнение. Неравномерное уплотнение может быть проблемой для дорог и сооружений.
Равномерный подъем обеспечивает равномерное уплотнение, если используются одинаковые материалы с оптимальным содержанием влаги.

90 057 Очистить крупнозернистый грунт с прохождением через сито 4-8% Нет 200 90 057 3-4

Тип катка	Тип грунта	Толщина подъема, см	9 0013 Количество проходов
Бараний каток	Мелкозернистый грунт	15	4–6
Ролик для овчарки	Грязная крупнозернистая почва с прохождением более 20% сита № 200	15	6-8
Каток с резиновыми шинами	25	3-5
Каток с резиновыми шинами	Мелкозернистый грунт или хорошо просеянный грязный крупнозернистый грунт с прохождением более 8% сита № 200	15-20	4-6
Гладкий колесный каток	Хорошо отсортированные песчано-гравийные смеси	20-30	4
Гладкий колесный каток 90 060	Мелкозернистые почвы, за исключением земляных дамб	15-20	6
Вибрационный каток	крупнозернистый грунт с пропускной способностью менее 12 % через сито № 200, материал с пропускной способностью 4–8 % через сито № 200, тщательно влажный	20–25	3
Гусеничный трактор	Крупнозернистые почвы с пропускной способностью менее 4-8% просеивателя № 200, тщательно влажные	25-30
Силовой тампер или трамбовка	Ил или глина	10-15	2
Мощная трамбовка или трамбовка	Крупнозернистые почвы	15	2

Таблица 1: Толщина и количество подъема проходов разных катков по разным типам грунта Рис.

1: Использование полосового теста для определения типа оборудования и количества проходов

Часто задаваемые вопросы о количестве проходов и толщине подъема для уплотнения грунта

Как рассчитать количество проходов для уплотнения грунта?

Количество проходов может быть определено тестом полоски и полевым опытом.

Что такое подъемы при уплотнении грунта?

Слой грунта, который уплотняется, называется подъемным.

Что такое толщина подъема?

Толщина слоя почвы, которая может быть надлежащим образом уплотнена уплотняющей техникой. Толщина подъема варьируется от 15 до 30 см в зависимости от типа почвы и оборудования для уплотнения.

Можете ли вы чрезмерно уплотнить почву?

Нет, чрезмерное уплотнение создает трещины в почве и снижает ее плотность.

Что означает 95% уплотнение?

Это означает, что грунт на месте будет уплотнен до 95% максимальной плотности в сухом состоянии. Обычно тест на уплотнение Проктора используется для определения максимальной сухой плотности почвы и ее оптимальной влажности.
