Технология возведения подпорных стеновых конструкций

02.07.21 Статьи

Возведение подпорных стеновых конструкций необходимо на участках, которые имеют неровный рельеф. Их назначение — предотвратить сползание грунта вдоль уклона и выровнять участок. При постройке могут быть использованы бетонные блоки, камень, кирпич, даже древесина в сочетании с геосинтетическими материалами. Зачастую представляет собой монолитное сооружение.

Виды подпорных стеновых конструкций

Уклон на участке заполняется грунтом вплоть до ее границы, чтобы получить горизонтальное положение. Так выравнивается весь участок или его часть.

Обычной подсыпки часто бывает недостаточно: со временем грунт все равно начнет смещаться вниз. Во избежание лишних расходов лучше сразу заняться устройством подпорной стенки.

В конструктивном плане сооружение является обычной стеной. Она должна опираться на надежный фундамент. Размеры стенки зависят от масштабов уклона: она может быть небольшой, а может быть высокой и толстой.

Можно выделить несколько видов конструкций в зависимости от того, с какой целью их возводят:

1. укрепление склона в районах жилой и промышленной застройки, различных инженерных сооружений, дорог;
2. террасирование сельскохозяйственных земель;
3. в декоративных целях.

Принимая во внимание условия эксплуатации и нагрузку на подпорную стенку, выделяют следующие виды, в зависимости от строительного материала:

1. Армированная георешетка. Она не только надежно укрепляет конструкцию, но и делает ее сейсмоустойчивой. Георешетка способна снизить вертикальное напряжение на основание земляного полотна, увеличить несущую способность и повысить сопротивляемость нагрузкам. Она также делает сооружение устойчивым к воздействию неблагоприятных факторов внешней среды.
2. Монолитная железобетонная конструкция. В сочетании с мощным фундаментов обладает наиболее высокими несущими способностями.Срок службы составляет более 50 лет. При этом процесс возведения отличается высокой трудоемкостью, требует много времени и материала.
3. Сборный бетон. Менее стоек к сдвигающей нагрузке, однако времени на сооружение нужно меньше.
4. Камень. В зависимости от породы камня может служить более 50 лет. Для этого вида необходим прочный фундамент и внимательный подбор сырья.
5. Габионы. Обладают средними несущими характеристиками. Мощное основание для них не нужно. Сооружение прекрасно справляется с небольшими проседаниями и подвижками почвы. Благодаря хорошей проницаемости, отсутствует необходимость устройства дренажа. В зависимости от качества сетки срок эксплуатации может также превышать 50 лет. Габионы легко монтируются, спецтехника для этого не нужна. Однако возможны суффозия грунта и прорастание растений.
6. Блоки строительные. Низкая устойчивость к сдвигающим и боковым нагрузкам. Для них необходимо обустроить фундамент. Отличаются быстрой установкой.
7. Пиломатериалы. Характеризуются коротким сроком службы и низкими несущими способностями.
8. Профлист. Используется для возведения подпорных стенок недавно. Подходит для сооружений небольшой высоты. Монтаж быстрый и простой.

Процесс возведения подпорной стенки с применением армированной георешётки ГЕОКОРД®

Материал для подпорных стенок необходимо подбирать к каждому конкретному случаю. Кроме того, они делятся на следующие группы:

• в зависимости от высоты: низкие (менее 1 м), средние и высокие (более 1 м)
• по величине подземной части: глубокого заложения и неглубокого
• исходя из расположения: стоят отдельно или соединены с другими сооружениями.

Любая подпорная стенка подвергается воздействию собственного веса, насыпанного на основание веса грунта, силы сцепления грунта и основания, а также бокового давления грунта на стенку. Последнее стремится сдвинуть стенку с места и опрокинуть ее. Устойчивость конструкции можно достичь разными способами:

1. за счет массы стенки;
2. за счет сочетания массы стенки и массы грунта на основании;
3. благодаря надежному защемлению основания в коренном грунте;
4. при незначительной массе стенки за счет веса грунта, который лежит на основании фундамента.

После выбора необходимого материала, можно приступать к возведению конструкции.

Технология возведения подпорных стенок

В промышленных масштабах чаще всего строят подпорные стенки из бетона. Они идеально подходят, если необходимо выполнить террасирование или укрепить участок с большим уклоном.

Более серьезными являются армогрунтовые сооружения. С их помощью можно устраивать основания, откосы повышенной крутизны при строительстве насыпей и отвесные подпорные стены.

Армогрунтовая конструкция — это система, которая состоит из слоев несвязного грунта. Армирующую функцию выполняют полимерные материалы: георешетки и геотекстиль. Укладка в грунт геосинтетиков осуществляется послойно, горизонтально. Как итог — композитная конструкция, которая может воспринимать внутренние, внешние динамические нагрузки, а также боковое давление грунта от неармированной засыпки.

Главными факторами, которые необходимо учитывать при строительстве таких конструкций, являются качество используемых материалов, точные расчеты и соблюдение технологии возведения.

Подпорная стенка с применением армированной георешётки ГЕОКОРД® (1 год спустя)

Механизм системы связан с коэффициентом сцепления грунта обратной засыпки и геосинтетического материала. Превышение предельных значений сдвиговой прочности грунта приводит к возникновению критической поверхности скольжения в активной зоне конструкции. В этой зоне трение и расклинцовка активируют восприятие нагрузки армирующими элементами. Нагрузки передаются в устойчивую пассивную зону конструкции. Т.е. при достаточной степени взаимодействия грунта и геосинтетика недостаток прочностных показателей грунта компенсируется за счет прочности геоматериала на растяжение. Благодаря этому сохраняется устойчивость конструкции.

Такие подпорные стенки применяют при возведении звукозащитных барьеров, автодорожных и железнодорожных насыпей, устоев мостов. Армирование с помощью геосинтетиков — это самый экономически выгодный метод. Он применяется все чаще и уже считаются стандартными техническими решениями. Их главные преимущества:

• общее снижение затрат
• снижение материалоемкости конструкции
• сокращение трудоемкости работ
• уменьшение сроков монтажа конструкции

Необходимые материалы для возведения подпорных стеновых конструкций: армированную георешетку ГЕОКОРД® и нетканый геотекстиль ГЕОНИТ-Н® Вы можете купить в компании ПРЕСТОРУСЬ. Являясь крупнейшим производителем и поставщиком геосинтетических материалов, мы предлагаем нашим клиентам только высококачественную продукцию, соответствующую всем международным стандартам. Благодаря этому Вы сможете реализовать любые, даже самые сложные и амбициозные проекты.

Подпорные стенки из георешетки — это ближайший аналог габионных стенок. Они могут быть гравитационными, могут быть с армированным грунтом. Стенки с георешеткой самые дешевые и отлично подходят для ландшафтного дизайна.

Применение ГЕОСТЕП® и ГЕОКОРД® при обустройстве сельскохозяйственной площадки во Вьетнаме

Мы применяли армированную георешетку ГЕОКОРД® при строительстве сельскохозяйственного комплекса во Вьетнаме в 2017-2018 годах. Ее использовалиприменяли при возведении подпорной стенки высотой 4 м и протяженностью 250 м. Материалом-наполнителем секций георешетки был грунт. ПРЕСТОРУСЬ благодаря инженерному решению с применением ГЕОКОРД® добилась следующих результатов:

1. снизились общие затраты, что позволило существенно сэкономить на строительстве;
2. снизилась материалоемкость конструкции;
3. сократилась трудоемкость работ;
4. уменьшился срок монтажа конструкции.

Подпорная стенка в ландшафте: технология возведения своими руками

Содержание

1. Виды подпорных стенок
2. По назначению
3. По материалам
4. По виду подпорной стенки
5. По способу устойчивости
6. Рекомендации по возведению
7. Монолитный железобетон
8. Сборный бетон
9. Каменные блоки
10. Факторы устойчивости опорных стенок
11. Маленькие хитрости
12. Как осветить подпорную конструкцию?
13. Видео об оформлении подпорной стены

Подпорные стенки относятся к древним изобретениям. Много тысяч лет назад люди высаживали на холмистых склонах виноград, выращивали чай и другие культуры. Для этого обустраивались террасы, а, чтобы укрепить коварные предгорья, возводили подпорные стенки.

Основной функцией подпорной конструкции является удержание земли на склоне откоса насыпей или выемок от обрушения. Это предназначение общее, но существуют признаки, которые классифицируют виды этого сооружения.

Виды подпорных стенок

В сельском хозяйстве и промышленном строительстве подпорная стенка, в основном, рассматривается в качестве инженерного сооружения. Кроме этого, стенки возводятся при прокладке дорожек в парковых зонах, при обустройстве видовых, спортивных и детских площадок. Подпорными стенками часто создаются рельефные иллюзии: с их помощью подчёркивают имеющийся на участке перепад высот. Подпорные стенки, в зависимости от выполняемой задачи, подразделяются на укрепительные и декоративные сооружения.
Вне зависимости, какая цель у подпорной стены, она возводится из четырёх частей:

1. Фундамент – часть стены под землёй.
2. Тело – часть несущей конструкции над землёй.
3. Дренаж.
4. Водоотвод, они нужны для увеличения прочности подпорного сооружения.

Классификацию видов укрепляющих стенок проводят по критериям, которые рассмотрим далее в статье.

По назначению

Выделяют такие три вида подпорных стенок по предназначению:

1. Укрепляющая стенка: используют в промышленных зонах, в жилых застройках, вдоль дорог и инженерных конструкций.
2. Сооружения для террасирования сельскохозяйственных угодий.
3. Декоративные подпорные строения – как элемент для зонирования территории на склонах, имеющие небольшой уклон.

Когда частная усадьба с участком земли находится на склоне, то подпорная стенка обычно одновременно выполняет функции укрепления, зонирования и декора. Для возведения конструкции материал подбирают, учитывая нагрузку, декоративные свойства и условия эксплуатации. Хотя соединить все назначения в одной стенке довольно-таки сложно.

По материалам

В одном сооружении эстетику и высокие несущие способности совмещать трудно. А когда подпорная стенка относится к центральной детали ландшафтного дизайна, то важно найти компромиссное решение. Например, если надо обустроить высокую стену, то стоит высоту разбить на две-три каскадные террасы с опорными сооружениями из стройматериала, наиболее соответствующий ландшафтному стилю частного подворья или дачи.

Дизайнеры выделяют такие виды материалов для возведения конструкции:

1. Монолитный железобетон с высокими несущими характеристиками при условии, что возведено мощное основание. Конструкция прослужит длительный срок, от пятидесяти и больше лет. Из минусов отмечают затраты (денежные и временные), высокую трудоёмкость, и необходимость декоративной отделки.
2. Сборный бетон. Несущие характеристики ниже, чем у монолита, но скорость строительства выше. Потребуются денежные вложения и подсобные работники при возведении. Для возведённой конструкции понадобится декоративное оформление.
3. Природный камень. Каменное сооружение может прослужить от пятидесяти и более лет. Для камня требуется усиленный фундамент. Для выкладки каждого ряда придётся подбирать каждый камень по размеру и форме. Из минусов отмечается длительность выполнения работы. А плюс – высокие эстетические характеристики.
4. Габионы. У конструкции средние несущие способности, поэтому габионы используют для невысоких подпорных стенок. При возведении мощного фундамента не понадобится: упругой сеткой габиона хорошо переносятся небольшие сдвиги и проседание грунта. Дренаж при использовании данного материала необязателен, так как у структуры стенки отличная водопроницаемость. Из недостатков – возможно прорастание сорняков и суффозия почвы. Долгий срок эксплуатации зависит от качества сетки, но не меньше пятидесяти лет. Плюс — быстрая установка габиона без использования специальной техники. Минус — не подходит габион под каждый стиль ландшафтного дизайна из-за специфического вида.
5. Строительные блоки. Несущая способность невысокая, особенно к боковым нагрузкам. Понадобится соорудить фундамент. Силикатный кирпич нежелательно использовать, а для сооружения из керамического кирпича потребуется гидроизоляция со стороны почвы. Плюс блоков — быстрота установки.
6. Дерево. Для подпорной стенки применяют брус, брёвна, шпалы, плахи, которые обрабатывают антисептиком. Плюсы: можно использовать свайное основание, установка быстрая и простая, высокая декоративность (если на участке присутствуют постройки из древесины). Минусы – несущие способности низкие, подпорная стенка из дерева недолговечная.
7. Профилированный лист. Для обустройства подпорных стенок стали использовать не так давно. Применяют материал для невысоких сооружений. Обычно устанавливают на винтовое основание. Прочность и устойчивость конструкции зависит от разновидности профиля и толщины металла, а срок эксплуатации зависит от вида и толщины покрытия. Плюсы — высокая скорость и простота установки.

По виду подпорной стенки

Выделяют такие варианты возведения подпорных конструкций:

1. По высоте: до одного метра – низкие, от одного до двух метров – средние, от двух метров и выше – высокие.
2. По размеру фундамента: глубоко заложенный (глубина подошвы основания в полтора раза больше толщины стенки), неглубоко заложенный фундамент.
3. По размещению на участке: отдельно стоящие подпорные стенки или связанные с другими возведёнными конструкциями.

По способу устойчивости

 На подпорную стенку воздействуют такие силы:

• собственно вес стены;
• масса земли, которую насыпали на выступ (консоль) фундамента;
• силы сцепки грунта и фундамента;
• боковое давление почвы на подпорную стенку.

И если боковое давление стремится опрокинуть и сдвинуть стенку, то остальные силы как раз и обеспечивают устойчивость подпорному сооружению.

Устойчивость конструкции определяется следующими вариантами:

1. За счёт веса стенки можно достигнуть устойчивости к сдвигу.
2. Если использовать массу стенки и массу земли, которую укладывают на консоль основания, то также достигается устойчивость к смещению.
3. За счёт надёжной фиксации фундамента в коренном грунте также достигается устойчивость к сдвигу.
4. Если вес стенки незначителен, то устойчивость может быть достигнута за счёт массы земли.

Рекомендации по возведению

Построить опорные стены до полутора метров для конструкций небольшой или средней высоты можно самостоятельно. Такие сооружения не требуют сложных расчётов, если возводятся на крупнообломочных, глиняных и других устойчивых грунтах (суглинка, супесь). Грунтовые воды не должны быть ближе 150 см от поверхности, а земля не должна подвергаться глубокому промерзанию. Бетонные, каменные или кирпичные стены возводятся на ленточном фундаменте, имеющий глубину в половину их высоты. Обязательно наличие дренажа и песчано-гравийного слоя 0,4-0,6 метра, исключающего проникновение почвенной влаги.

Если строительным материалом выбраны блоки или кирпичи, возводимая конструкция делается с расширением к основе. Узкая часть должна получиться не меньше 60 см для каменной кладки, 50 см для кирпичной, 40 см для бетонно-блоковой. Срок службы конструкций продлевается за счёт наплавления слоя гидроизоляции. Или обработки битумом, если сооружение возводится из железобетона.

Порядок и особенности возведения опорных стен зависят от выбора строительного материала и могут значительно отличаться друг от друга.

Монолитный железобетон

Последовательность действий представляет собой определённый строгий алгоритм:

1. Вырыть фундаментную траншею, ориентируясь на запланированную толщину стены и дополнительный напуск для опалубки. Стандартно это минимум 20 сантиметров для монолитной конструкции и ещё около 20 сантиметров для опалубки. Два арматурных обвода с двумя продольно закреплёнными прутами обеспечат оптимальное армирование.
2. Определиться с глубиной траншеи с учётом размеров подземной части сооружения и величины гравийно-песочной подушки.
3. Углубить часть дна траншеи, предназначенную для трубы дренажа, и засыпать слоем мелкофракционного щебня.
4. Изолировать водонепроницаемым материалом и уложить в подготовленное углубление дренажную трубу, выводя её в ливневую канализацию либо в колодец дренажной системы, если такой на участке сооружён.
5. Закрыть дренаж щебневым слоем и утрамбовать, выравнивая дно траншеи.
6. Собрать и закрепить фундаментную опалубку.
7. Армировать траншею и залить бетоном.
8. После полного застывания бетона снять элементы опалубки и засыпать грунтом имеющиеся пустоты по краям траншеи.

Как альтернативный вариант – допускается залить тонкую стенку с однослойной продольной арматурой, связанной по вертикали. Тогда толщину стены возможно уменьшить до 10 см, но грунт на склоне придется засыпать послойно, с дополнительным армированием каждого слоя геосеткой с загнутыми краями.

Сборный бетон

В зависимости от типа используемых бетонных элементов выбирается соответствующий технологический порядок работ. Для фундаментных блоков – это укладка на песчано-гравийную подушку в предварительно устроенное основание. Для ФБС-блоков применяется скрепление посредством кладочного раствора. БПС-блоки принято монтировать всухую. Существуют также иные виды материалов, позволяющие оперативно изготовить опорную стенку, избегая использования растворов при работе со сборным бетоном.

Серьёзные строительные компании, специализирующиеся на производстве строительных материалов, представили новую разработку – блочно-подпорные системы с геосеткой (георешёткой) в качестве армировочной основы. Состав таких систем включает:

• Т-Геоблоки связки с георешёткой в первом ряду и далее по схеме — основание и верхняя поверхность снабжены пазами;
• Рядовые Т-Геоблоки — основание снабжено пазом, а верх усилен ребром;
• Т-Геоблоки с отверстиями насквозь, предназначенными для труб поперечной дренажной системы;
• Георешётка;
• Механическое соединение для связки решётки с пазами блоков.

При использовании указанной технологии подпорная стена изготавливается следующим образом:

1. Сначала вынимается грунт на склоне для укладки георешётки заданных размеров примерно по верхнему уровню первого ряда блоков.
2. Затем под основание стены роется траншея, а само основание подготавливается в виде ленточного фундамента монолитного или сборного типа. Если высота стенок небольшая, достаточно утрамбованной щебневой основы.
3. После закладки труб продольной дренажной системы и закрытия их щебнем начинается сооружение первого ряда бетонных блоков.
4. Георешётку, уложенную на землю со стороны склона с запасом, выходящим дальше блочных пазов, крепят на грунт металлическими швеллерами, а к верхним пазам первого ряда блоков специальными соединениями.
5. Блоки последующих рядов укладывают с перевязочными швами по системе «ребро-паз», до высоты уровня очередного армирования. Тогда уже происходит укладка блоков с двухсторонними пазами.

Последующее насыпание слоя грунта производится с учётом пространства для дренажного наполнителя – в этом качестве можно взять щебень или обломочный грунт. В заключении грунт и слой дренажа трамбуются, а георешётка закладывается и фиксируется в блочных пазах.

По такой технологии стенка возводится до запроектированной высоты и облицовывается плиткой. Хотя это не обязательно: блоки изначально производятся окрашенными. Целесообразно только учитывать, что шероховатость поверхности усиливает эффективность клеевых растворов. В итоге производитель описанной системы гарантирует более чем 100-летнюю долговечность нормальной эксплуатации подпорных стенок.

Каменные блоки

Множество существующих типов и размеров каменных блоков объединяет схожесть технологии при работе с ними.

После проведения необходимой выемки грунта по размерам будущей конструкции закладывается ленточный фундамент – из монолитного или бутобетона, ФБС-блоков или сплошных бетонных элементов. На этом этапе возможно обустройство подземной дренажной системы продольного типа. После этого начинается возведение стены с обычным раствором и шовной перевязкой. Если необходимо, закладывается поперечный дренаж с водоотводом на внешней стороне.

Заключительный этап – гидроизоляция опорной стены на склоне, засыпка и уплотнение грунта (со стороны стены – дренажного материала).
Древесина

В данном случае технологический процесс схож со строительством бревенчатого забора или стены из крупноразмерных пиломатериалов. Виды опорных стен из древесины условно делятся на:

1. Частокол, с зажатыми в грунте элементами.
2. Бревенчатые пролёты, уложенные горизонтально на ленточный фундамент и соединённые на анкеры, скобы и гвозди.
3. Горизонтально построенные конструкции из бруса или панелей большого сечения с бревенчатыми столбами в качестве опор.

Факторы устойчивости опорных стенок

Основное достоинство защитных стенок из бетона заключается в высокой степени устойчивости против значительных нагрузок грунта, защищённости строения от повреждений даже в случае осыпания или обвала грунта. Но на гарантию такой защиты могут повлиять несколько факторов:

1. Наличие поблизости автомобильных трасс с интенсивным движением либо железнодорожных путей и развязок – на опорное сооружение воздействует повышенная сила вибрации грунта.
2. Разрушительное воздействие поднимающихся грунтовых вод и сезонных паводков в регионе.
3. Особенности регионального климата в месте сооружения.
4. Возможная сейсмическая активность в регионе строительства, даже низкой интенсивности.
5. Толщина воздвигнутой бетонной конструкции, её высота, тип грунта под сооружением. Негативное воздействие указанных факторов необходимо минимизировать с помощью правильных, всесторонних расчётов толщины стены, своевременного учёта характеристик почвы и внимания к запланированной высоте сооружения. Например, опора на мягком грунте заставляет соответственно увеличить ширину постройки, а если высота превышает 2 метра, то в уравнение включается фактор ветровых нагрузок.

Существует и ряд других вариантов возведения опорных элементов здания, со своими особенностями. Например, решение строить подпорную стенку по типу габионов не имеет существенных отличий от применения этой технологии в ландшафтном дизайне. Либо в качестве укрепляющих инсталляций, где используются проволока различного сечения и обломки различного происхождения: горные породы, щебень крупной фракции, речная галька и т. д.

А к опорной стене из профильного листа применима технологическая последовательность, аналогичная сооружению заборов. Необходимо только особо учитывать нагрузки на несущие или винтовые элементы.

Маленькие хитрости

На выбор размеров подпорных стенок влияют конкретные инженерные и ландшафтные задачи. И, естественно, фантазии и вкус собственника приусадебного участка. Зависят размеры сооружения и от стиля сада: возводят модерновую либо барочную стенку, или в стиле хай-тек (к примеру, бетон просто окрашивается в желаемый цвет).
Если цель – подчеркнуть на участке монументальность возвышенности, то тогда подпорное сооружение делается насколько можно большим. Усилит эффект монументальности и правильный выбор стройматериалов: фактурных, рельефных, объёмных. «Одевайте» свою небольшую возвышенность в гранитные глыбы, которые выкладываются с большим швом. Либо в мощные кряжистые брёвна, которые придадут подпорной стене монументальности.

Если, наоборот, есть желание нивелировать рельеф приусадебного участка более элегантно (и незаметно), то после строительства стенки облицуйте её мелким камнем либо штукатуркой. В этом случае и высоту сооружения делают небольшой. Когда перепад высот достаточно велик, то обустраивают 3-4 маленькие террасы вместо одной большой подпорной стены.

Как осветить подпорную конструкцию?

Расположите фонарики сверху стены по наиболее распространённому пути. Светильники, которые устанавливают у основания опоры, подчёркивают фактуру поверхности. А если светильники вмонтировать в саму стенку, то свет можно направить в любую сторону. Если на стене обустроена лестница, то освещают и ступеньки. И не только для безопасности, но и для красоты.

В подпорных стенках многие создают «кармашки», которые заполняют грунтом и в них высаживают многолетние или однолетние растения. А возможен и этот вариант: всю подпорную стенку выкладывают из каменных «кармашков» для цветов.

Рекомендуем изучить: делаем шатер для отдыха своими руками – пошаговая инструкция

Видео об оформлении подпорной стены

Пожалуйста, оцените наш материал:

Что такое подпорная стенка? — Типы подпорных стен

class=»eliadunit»>

Подпорная стена может быть важной структурой в технологии. Первая цель стены — удерживать землю или другой материал в вертикальном положении или близком к нему. Стены этого типа широко используются в различных областях, таких как строительство путей, железных дорог, мостов и ирригации, мелиорация земель и прибрежное строительство и т. д. Бетонные несущие стены имеют вертикальный или наклонный монолитный стержень с фундаментным блоком. Они считаются подходящими для высоты до 6 м.

Что такое подпорная стена?

Подпорная стенка может быть конструкцией, используемой для поддержания нижних поверхностей на очень разных высотах с любой стороны. Обеспечивает боковую поддержку вертикальным склонам почвы. Они удерживают почву, которая в противном случае могла бы разрушиться, в дополнительную форму. Законсервированный грунт поднимается в качестве обратной засыпки. Он должен быть спроектирован таким образом, чтобы отводить грунт назад, иначе он опрокинется или «опрокинется». Существует много разновидностей материалов, из которых обычно создаются удерживающие стены, такие как бетонные блоки, залитый бетон, обработанная древесина, камни или валуны.Некоторые просты в использовании, другие имеют более короткое время генерации, но все они будут удерживать почву.



Наиболее распространенные материалы, используемые для удерживания стен:

• Деревянные листы
• Стальные и пластиковые переплетающиеся листы
• Железобетонные листы –
• Сборные железобетонные изделия (стенки каркаса и блочные стены)
• Близко расположенные неизмененные грунто-цементные сваи
• Ящики сетчатые (габионы)
• Анкеры в грунт или горную породу (грунтовые гвозди)

Типы подпорной стены

Подпорные стены представляют собой полные стены, которые являются частью ландшафтного дизайна. Другие являются элементами строительной, дорожной или мостовой инфраструктуры. Обычно они создаются из твердого монолитного бетона, стен из каменных блоков или значительной древесины. Подпорные стены классифицируются как либо-

Механически стабильные земляные стены

Эти стены являются одними из самых экономичных и наиболее часто производимых. В отличие от других типов, стены MSE поддерживаются почвой, а не наоборот. Типы MSE:

• Стеновые панели
• Стены из бетонных блоков
• Временные земляные стены

Обычные удерживающие стенки

Состоит из —

• Гравитационные стены
• Полугравитационные удерживающие стены
• Консольные удерживающие стены
• Контрфорс или несущие стены
• Стены на сваях
• Разное

Гравитационные стены, консольные стены и контрфорсы возводятся как жесткие несущие конструкции.

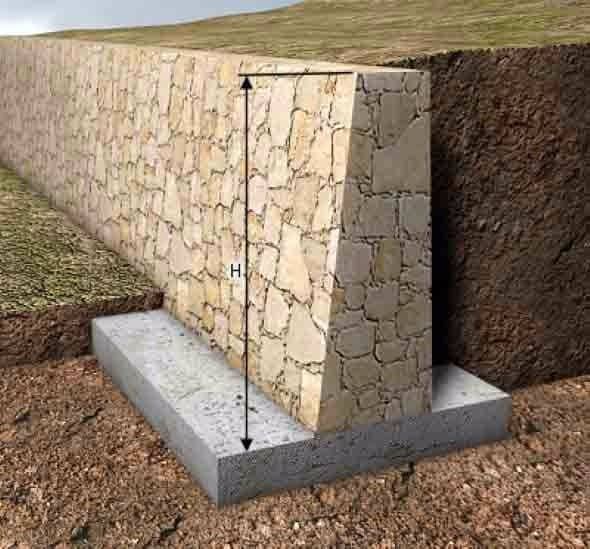

Гравитационные стены

Гравитационные стены — это передовые базовые усиленные стены, которые используются из-за собственного веса и массы, чтобы нести почву, засыпанную деревьями. Это зависит от их собственного веса и любого грунта, опирающегося на бетон, в сопротивлении боковым силам земли. Удерживающие силу тяжести стены охватывают самое большое количество стилей строительных материалов; таких как кирпичи, брусчатка и необработанные камни. Обычно это встроенная каменная кладка, редко из простого бетона. Стены большие и облегчают содержать стабильность. Гравитационные стены будут высотой до 3 м (10 футов). в стиле бетонной гравитационной стены важно рассчитать массы, необходимые в рамках анализа устойчивости и напряжения, которые представляют собой вес стены (собственная нагрузка или полезная сила), боковое давление грунта (статическое и динамическое), дополнительная нагрузка (движение в реальном времени). нагрузка), силы землетрясения (силы инерции) и сейсмическая нагрузка (возбуждение движения грунта).

Полугравитационные стены

Одна достаточно специализированная гравитационная стена считается полугравитационной стеной. Производительность такого типа стены заключается в том, чтобы уменьшить ширину стены, не требуя при этом крупномасштабного армирования. Полугравитационные стены будут изготовлены из гравитационных и консольных стен. Боковое давление земли обычно выдерживает масса стены, как и в случае гравитационных стен. Полугравитационные стены обычно используются для удерживания земли, а опоры мостов заполняют ситуацию. они даже будут работать в сокращенном положении, за исключением такого приложения Associate in the Nursing, как правило, требуется краткая сеть.

Консольные стены

Консольные стены выполнены из бетона. Структура состоит из вертикального стержня и базового блока, состоящего из двух отдельных областей, а именно блока пятки и блока носка. «Ствол» действует как вертикальная консоль под действием бокового давления грунта. Пяточная плита» действует как горизонтальная консоль под действием нагрузки сохранившегося грунта (за вычетом давления грунта, действующего снизу вверх). «Плита носка» действует как консоль под действием обеспечения давления грунта, действующего вверх. Консольные удерживающие стены используют бремя грунта, которое нужно немного снести (фундамент или свая) и, следовательно, жесткость соединения, чтобы выполнить консоль от стены. Это наиболее распространенная форма несущей конструкции, которая обычно экономична для высоты до 8 м. Она сопротивляется горизонтальное давление грунта, кроме того, как различное вертикальное давление с использованием изгиба различных частей, действующих как консоли.Возможно, форма L или форма T. Консольные несущие стены лучше всего подходят для высоты до 6 м. Для больших высот давление грунта из-за сохранившегося заполнения будет быть выше из-за результата плеча рычага, в нижней части создаются более высокие моменты, которые заканчиваются в следующем разделе для стиля устойчивости, а также для структурного стиля. Стены будут сформированы на промышленном предприятии или сформированы на сайте.

Контрфорс Подпорные стенки

Это что-то вроде консольных удерживающих стен, за исключением того, что им нужны тонкие вертикальные бетонные перемычки через равные промежутки на задней стороне стены. Контрфорсы делят вертикальный блок (стержень) на прямоугольные панели и поддерживают их с 2 сторон (в виде подвески), а сами ведут себя в основном как вертикальные консольные балки таврового сечения и различной глубины. Блоки стержня и пятки усилены контрфорсами через определенные промежутки времени. Прочность стены поддерживается за счет нагрузки мира на пяточный блок и собственного веса конструкции. Для гигантских высот во время консольной стены изгибающие моменты, возникающие внутри стержня, пяточной плиты и носка, становятся ужасно массивными и требуют огромной толщины.

класс=»элиадунит»>

Изгибающие моменты будут значительно снижены за счет введения поперечных опор, называемых контрфорсами. Стена контрфорта укладывается через равные промежутки примерно от 1/3 до ½ высоты стены, соединяя между собой форштевень с пяточным блоком. Квадратные контрфорсы прятались среди поддерживаемой земли на тыльной стороне стены. Эта стена экономична для высоты выше, чем (приблизительно) 7м. Этот тип стены будет сформирован или сформирован на месте.

Шпунтовые сваи

Забивка свай — это метод удержания земли и поддержки земляных работ, который удерживает почву, секции листа виктимизации с блокирующими краями. Свая действует как временная сертификационная стена, которая вбита в склон или выемку, чтобы поддержать обрушение мягкого грунта с возвышенности на низину. Он обеспечивает высокую устойчивость к нагрузкам при вождении и помогает уменьшить вес. Шпунтовые сваи будут повторно использоваться во многих местах и ​​имеют долгий срок службы над или под водой со скромной защитой. Простая регулировка длины сваи с помощью крепления или болтового соединения, а квадратные соединения менее склонны к деформации во время забивки.



Обычно шпунтовые сваи бывают двух основных типов; например-

• Консольные шпунтовые сваи — Квадратные размеры консольных шпунтовых свай, обычно используемые для пика длиной около 6 м или земснаряда. Консольные встроенные удерживающие конструкции квадратного сечения, специально используемые для защиты постоянных и временных котлованов, для дорожного строительства и санитарной обработки оползней.
• Анкерная свая — Анкеровка сваи вызывает меньшую глубину проникновения и меньший момент для шпунтовой сваи. Закрепленные стены постоянно подвергаются предварительному напряжению, что в основном устраняет слабину системы. Анкер может поддерживать свою нагрузку в течение всей последовательности земляных работ, если не произойдет ползучести. Анкеры совместно помещают всю массу грунта между анкерами и закрытым сжатием, создавая очень гигантскую гравитационную скважину.

Несколько видов шпунтовых свай квадратного сечения, ничем не примечательных, применяемых в строительстве:

• Деревянные шпунтовые сваи — Деревянные шпунтовые сваи квадратной формы самый старый строительный материал, используемый для временных легких конструкций для предотвращения обвалов. Любая древесина со временем деградирует, особенно под воздействием воды и тепла, где растения и насекомые ускоряют разложение. Деревянные сваи продолжают использоваться и сегодня; но древесина либо полностью инкапсулирована, либо обработана химически, например, хромированием, алюминием или стальным покрытием.
• Формованные бетонные шпунтовые сваи. Сборные железобетонные шпунтовые сваи имеют большую эстетику, но являются серьезными и создают большие неудобства во время вождения. Бетонные шпунтовые сваи в основном используются в качестве переборок в современной или соленой воде.
• Стальные сваи — альтернатива стальным шпунтовым сваям является наиболее популярной из-за своей прочности, простоты в обращении и простоты конструкции. На рынке представлены стальные шпунтовые сваи различной формы поперечного сечения. у них будут проблемы с коррозией, которые можно предотвратить с помощью покрытия. Их толщина составляет от десяти до 13 мм
• Алюминиевые шпунтовые сваи. Алюминиевые шпунтовые сваи имеют такое же поперечное сечение, как и стальные. он изготавливается из сплавов 6061, а иногда и анодируется, окрашивается или имеет видимые применения. Алюминий на 100% пригоден для повторного использования, долговечен и не подвержен коррозии от воздуха, воды, экстремальных температур и химических веществ, однако он дороже других сортов.

Прочие подпорные стены

Существуют различные стили подпорных стенок. Такие как-

Диафрагменные стены — Диафрагменная стена может представлять собой непрерывную стену, возводимую в земле для облегчения связанных строительных работ, например:

• стена
• отсечное приспособление для поддержки глубоких земляных работ
• заключительная стена подвала или другого подземного сооружения (например, туннеля и шахты)
• разделительная конструкция между крупными подземными сооружениями
• — вид фундамента (барретная свая – прямоугольная свая)

Свайные стены (секущиеся сваи, касательные сваи) — Эти стены квадратной формы, образованные пересечением отдельных бетонных свай. Эти сваи спроектированы с помощью лубрикатора и шнека. Секущие сваи перекрывают друг друга примерно на три дюйма. Другое дело, что касательные свайные стены там, где сваи не имеют перехлеста. Эти квадратные сваи сделаны заподлицо друг с другом. Важным преимуществом секущихся и касательных стен является преувеличенная гибкость выравнивания. Стены также могут иметь повышенную жесткость, поэтому метод строительства менее шумный. Среди недостатков трудно найти гидроизоляцию на швах, их более высокая цена, а вертикальные допуски трудно достичь для более глубоких свай.

Берлинские стены (солдатские сваи) — Стены такого типа были известны римским военным инженерам и использовались для глубоких раскопок. Это сравнительно дешевая система, простая и быстрая в изготовлении. он в первую очередь ограничивается временным строительством и не может применяться в условиях высокого пласта при отсутствии глубокого обезвоживания и затрат. он не такой жесткий, как ретенционные стены разных стилей.

Стены из габионов — Габионы квадратной формы, многоячеистые, сварные из проволочной сетки или прямоугольные коробки из проволочной сетки, которые имеют квадратную форму; породы утрамбовываются и используются для разработки абразионных сооружений и стабилизации крутых склонов. Их приложения воплощают,

•  Подпорные стенки,
• Мостовидные опоры,
• Боковые стенки,
• оголовки канализационных труб,
• Выходные фартуки,
• Стены для защиты берегов и пляжей и
• Временные запорные дамбы

Прибивание стен к грунту — Прибивание к грунту может быть методом, который не укрепит и не укрепит существующий грунт. Он состоит в том, чтобы вставить близко расположенные бруски в склон или выемку в качестве дохода от строительства с самой высокой точки. Забивка гвоздей в грунт — это эффективный и экономичный метод строительства стены для поддержки земляных работ, поддержки выемок холмов, устоев мостов и высоких путей. Этот метод эффективен в условиях связного грунта, битой породы, осадочной породы или неподвижного забоя. Этот вид стены для стабилизации откосов железных и автомобильных дорог и земляных работ в городских районах для высотных зданий и подземных сооружений. Это также полезно в туннельных порталах на крутых и неустойчивых слоистых склонах. Разработка и реконструкция устоев мостов с опережающими ограждениями с опорой стен под насыпные фундаменты. Почва Забивка гвоздей через существующие бетонные или каменные конструкции, такие как обрушившиеся подпорные стены и опоры мостов, для обеспечения долговременной устойчивости без сноса и повышения цены. Стили забивания гвоздей в почву —

• Забивные гвозди
• Залитые гвозди
• Гвозди с защитой от коррозии
• Гвозди для струйной заливки
• Запущенные гвозди

Стенки детской кроватки — Отдельные коробки, изготовленные из сборного железобетона или дерева, соединяются друг с другом, образуя блок, который называется стенкой детской кроватки. Блок площади ящиков затем набивается щебнем или альтернативными крупнозернистыми материалами, чтобы создать свободную вытяжную структуру. Обычно встречаются два основных стиля стенок детской кроватки:

• Древесина
• Сборный железобетонный каркас

class=»eliadunit»>

Улучшения в подпорных стенах — Гражданский Уэльс

Удерживающие средства для удерживания масс или рыхлой почвы в тех случаях, когда условия не позволяют этим массам принять свою естественную форму.

Подпорные стены, как следует из названия, представляют собой структуру, которая удерживает или удерживает почву, грязь и землю за спиной.

Существует множество типов конструкций подпорных стен, которые можно использовать для создания устойчивого склона, озеленения местности, предотвращения смещения грунта вниз по склону. Некоторые из них легко построить, другие имеют более короткий срок службы, но все они могут удерживать почву.

Материалы для подпорных стен

Подпорные стены могут быть изготовлены из различных строительных материалов, и это зависит от конкретного человека. Ниже приведен список некоторых распространенных материалов, используемых при строительстве подпорных стен:

• Деревянные листы
• Стальной и блокирующий пластиковый слой
• Железобетон
• Сборные железобетонные элементы (стенки кроватки)
• Грунтово-цементные сваи близко расположенные
• Ящики сетчатые (стенки из габионов)
• Анкеры в грунт или горную породу (анкерные стены).

Рекомендации по дизайну

Некоторые моменты, которые необходимо учитывать при планировании установки подпорной стены:

• Для стен высотой более 4 футов рекомендуется использовать георешетчатую ткань
• Используйте фильтровальную ткань на влажной/сухой почве, затем покройте заполнителями
• Обеспечьте хороший дренаж с помощью фильтровальной ткани, дренажного трубопровода, обратной засыпки, дренажного трубопровода, фильтровальной ткани или дренажных отверстий.
• Компактные материалы между каждым слоем укладки
• Для устойчивости немного наклоните стены в сторону засыпки.



Установка подпорных стенок

Ниже перечислены основные 8 шагов, которые выполняются при установке подпорной стены:

1. Инструменты и оборудование
2. План и расположение подпорной стены
3. Раскопки
4. Базовый материал
5. Компактный
6. Укладка первого ряда
7. Обратная засыпка
8. Заглушка RetainingWall

Усовершенствования в области подпорных стен

Сборная подпорная стена MSE

Подпорные стены MSE представляют собой гравитационные конструкции, рассчитанные на определенные нагрузки. Основные компоненты подпорной стены MSE состоят из вращающихся слоев зернистой засыпки и металлических полос, армирующих грунт, к которым крепится облицовка из модульного сборного железобетона.

Его прочность и стабильность обусловлены фрикционным взаимодействием между гранулированной засыпкой, что, в свою очередь, создает постоянную и предсказуемую связь между армированием, в результате чего получается уникальная композитная структура. другие варианты этой системы включают подпорную стенку с проволочным покрытием Terratrel MSE, сборную подпорную стенку MSE с барьером движения.



Преимущества

• Значительные преимущества перед
как по времени строительства, так и по количеству материалов
• Большая гибкость, позволяющая создавать непосредственно на сжимаемых грунтах
• Высокая несущая способность, как статические, так и динамические нагрузки
• Простота установки, поскольку строительство было выполнено с использованием готовых компонентов, является быстрой и предсказуемой
• Системы Mesa были выбраны из-за их надежной прочности соединения, позволяющей выдерживать сложные условия эксплуатации





Сборная арка TechSpan

TechSpan может представлять собой современную трехшарнирную сборную железобетонную арочную систему, состоящую из полуарочных элементов, которые сходятся на вершине и поддерживаются краем, размер которого соответствует конкретным условиям площадки. .

Инновация этой технологии заключается в настройке и оптимизации системы в соответствии с особыми требованиями по нагрузке каждого конкретного проекта.

Преимущества

• Прочный сборный железобетон обеспечивает увеличенный срок службы при минимальном обслуживании
• Возведение простое, быстрое и предсказуемое без нарушения транспортного потока
• Усовершенствованные процедуры проектирования и уникальные возможности изготовления обеспечивают наиболее эффективное использование бетона и стали
• Настройка и оптимизация конструкции для конкретных условий нагрузки и геометрии проекта



Сборный контрфорс TechWall Подпорная стенка

TechWall может представлять собой сборную стеновую систему, в которой облицовочная панель во всю высоту и контрфорс объединены в один блок. Сборные подпорные стены TechWall используются там, где условия площадки включают использование линейных армирующих полос, например, строительство в условиях выемки и расширение проезжей части.

Преимущества

• Techwall имеет значительные преимущества перед монолитным, как по времени строительства, так и по количеству материалов.
• Простая, быстрая и предсказуемая конструкция

Шумозащитная стена/защитный барьер

Стена также может представлять собой сборную постоянную или временную барьерную систему, состоящую из сборных модульных панелей и стальных соединительных кабелей, которые можно использовать практически для решения любых проблем с шумом или безопасностью. Эти инженерные стеновые системы включают в себя как отдельно стоящие бетонные барьеры, так и стоечно-панельные конструкции. Эта система представляет собой экономичное, практичное и эстетически привлекательное барьерное решение для транспортных, коммунальных, промышленных и коммерческих применений.

Преимущества

• Минимальная подготовка места
• Простая, быстрая и предсказуемая конструкция
• Необслуживаемые и многоразовые
• Высокая устойчивость к ветровым нагрузкам и опрокидыванию

Натяжная сборная подпорная стена

Натяжная — это сборная система подпорной стены, состоящая из встроенной полой коробки, прикрепленной к задней стороне стандартных бетонных облицовочных панелей MSE, уложенных на непрерывное монолитное железобетонное основание. . Натяжение также можно использовать в областях, где сложно установить линейные укрепления грунта, например, в случае сильного ограничения полосы отвода, строительства в условиях выемки породы, серьезных конфликтов с инженерными сетями и расширения проезжей части.

Преимущества

• Значительные преимущества с точки зрения экономии времени строительства и количества материалов
• Простая, быстрая и предсказуемая конструкция
• Прочный сборный железобетон обеспечивает увеличенный срок службы при минимальном обслуживании.



Модульный блок

В модульных или сегментных блоках в подпорных стенах используются взаимосвязанные бетонные элементы, которые связаны с землей для эффективного сопротивления нагрузкам. Присущая гибкость дизайна позволяет учесть любые ограничения, размеры проекта и эстетические предпочтения. Эти готовые модульные системы представляют собой красивую, экономичную и прочную альтернативу каменным или бетонным подпорным стенам.
