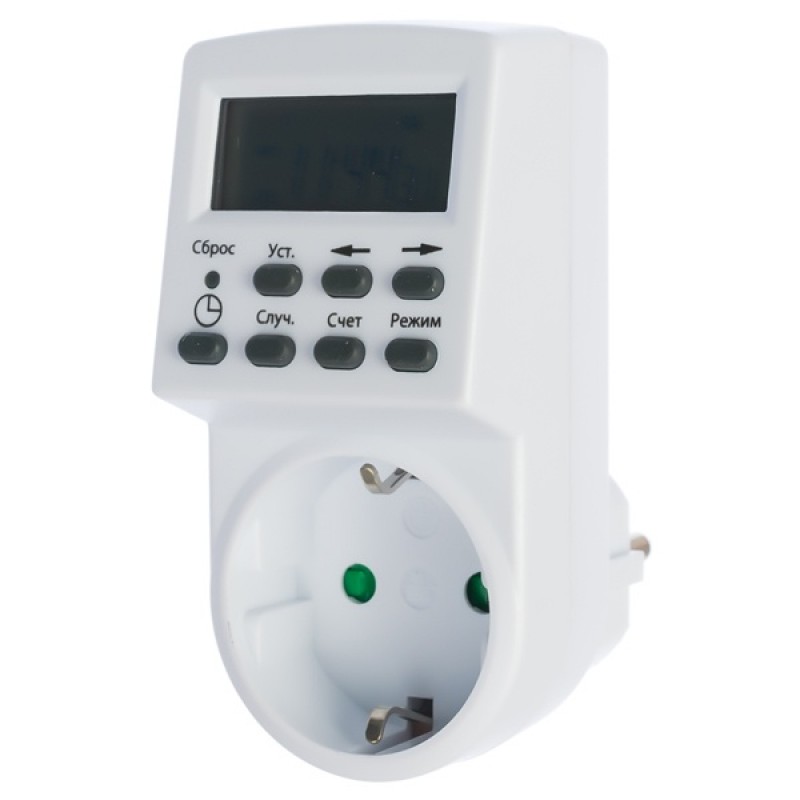

Розетка таймер электронная двойная обеспечит автономную работу освещения и системы подачи СО2 в аквариум. Установив таймер на нужное время вы можете больше не волноваться за работу систем. Функция недельного программирования позволит установить таймер в нескольких режимах. Обращаем внимание, что программируется одно гнездо, второе работает в постоянном режиме.
Инструкция по приминению розетки таймера
Включение розетки
1. Включите таймер в сеть 230/240V и заряжайте аккумуляторную батарею приблизительно 14 часов.
2. Удалите всю текущую информацию после зарядки, нажав на кнопку “MASTER CLEAR” острым предметом, напр. ручкой или карандашом.
3. Теперь можно делать настройки таймера.
Установка текущего времени
1. Нажмите и удерживайте кнопку “CLOCK”, нажимайте кнопку “WEEK” пока не появится текущий день, далее таким же образом установите текущее время, нажимая кнопки “HOUR”, “MIN”.
Для быстрой установки кнопки “WEEK”, “HOUR”, “MIN” можно держать нажатыми пока не появится нужный день недели, час или минута.
2. Установив правильное время, отпустите кнопку “CLOCK”.
Установка программ
Проверяя программы, убедитесь, что настройки не накладываются, особенно при использовании блока вариантов. Если программные настройки накладываются, включение и выключение таймера будет выполняться в соответствии с установленным в программе временем, а не с номером программы. Программа OFF будет иметь преимущество перед программой ON.
1. Нажмите и отпустите кнопку “TIMER”, на дисплее появится “ON 1”. Теперь можно делать первую настройку времени включения.
2. Нажимайте кнопку “WEEK”, чтобы установить нужный день или несколько (группу) дней. Установите время, нажимая “HOUR”, “MIN”.
3. Нажмите “TIMER” для завершения первой установки времени включения и приступайте к настройке времени отключения, на дисплее появится “OFF 1”, повторите действия п.
2.
4. Снова нажмите “TIMER”, чтобы закончить настройку отключения и начните вторую настройку включения. Повторяйте п.п.2и3 для программирования оставшихся настроек. Нажмите кнопку “TIMER” и удерживайте секунды две для быстрого просмотра заданных настроек.
5. Завершив настройки, нажмите кнопку “CLOCK”. Таймер готов к работе.
Пример установки тамера
Нужно запрограммировать включение в 17:15, выключение в 22:30 каждый день.
a) Нажмите и отпустите кнопку “TIMER”. На дисплее – “ON 1”.
b) Нажимайте “WEEK”, пока на дисплее не появится “MO,TU,WE,TH,FR,SA,SU”.
c) Нажимайте “HOUR”, пока на дисплее не появится 17:00.
d) Нажимайте “MIN”, пока на дисплее не появится 17:15.
e) Нажмите и отпустите кнопку “TIMER”, на дисплее “OFF 1”.
f) Для настройки выключения повторяйте п.п. c и d, пока на дисплее не появится 22:30
Настройка — включение/авто/выключение
Рабочие режимы не могут быть изменены во время программных настроек.
1. Нажмите кнопку “ON/AUTO/OFF” для выбора одного из трех режимов.
2. Программы могут выполняться только в режиме “AUTO”. Если выбран режим “AUTO”, таймер работает в соответствии с настройками. Если выбраны режимы “MANUAL ON” или “MANUAL OFF”, все программы игнорируются, а таймер не работает. Если выбран режим “MANUAL ON”, выход электропитания всегда включен. Если выбран режим “MANUAL OFF”, выход электропитания постоянно отключен.
3. Если поменять режим “MANUAL ON” на “AUTO”, таймер сохранит настройку “MANUAL ON” до следующей настройки таймера.
Функция плавающего включения
1. Нажмите кнопку “RANDOM”, на дисплее появится надпись “RANDOM”, это означает, что функция “RANDOM” активирована.
2. Если включена эта функция, настройки будут выполняться с плавающим опережением от 0 до 32 минут между 18:00 и 6:00.
3. Чтобы отменить эту функцию, снова нажмите “RANDOM”, эта функция не может быть установлена во время настройки программ.
Режим 12/24 часа
Для перевода времени на дисплее в 12 или 24-х часовой формат нажмите одновременно кнопки “CLOCK” и “TIMER”.
Перевод на летнее время
1. Нажмите “CLOCK” и “ON/AUTO/OFF” одновременно, на дисплее – “SUMMER”. Часы будут идти на один час вперед.
2. Для перевода на зимнее время снова нажмите две кнопки, часы передвинутся на один час назад. Надпись “SUMMER” исчезнет.
Внимательно прочитайте инструкцию перед подключением электроприбора к розетке с таймером.
Важно
Нельзя подключать к сети электроприбор, если нагрузка составляет более 16А. Убедитесь, что штепсель электроприбора плотно подсоединен к выходу розетки. Для очистки розетки нужно удалить ее из сети и протереть сухой салфеткой.
Нельзя погружать розетку в воду или любую другую жидкость.
Нельзя оставлять без присмотра нагревательные электроприборы подключенными к розетке.
Производитель советует не использовать розетку с такими электроприборами.
Технические характеристики
|
Характеристики |
Значение |
|
Напряжения питания |
220-240 В |
|
Рабочая частота |
50 Гц |
|
Максимальная нагрузка прибора |
16 А (2×8А) |
|
Минимальная уставка по времени |
1 минута |
|
Максимальная установка времени |
7 дней |
|
Температура |
от –10 до +400С |
|
Точность |
±1 минута в месяц |
|
Резерв батареи Ni-MH |
1. |
Функции кнопок
1. MASTER CLEAR: удаление всех данных из памяти, включая текущее время и все программы.
2. RANDOM: установка или отмена функции случайного включения.
3. CLOCK: используется
-для установки текущего времени в сочетании с кнопками “WEEK”, “HOUR”, “MIN”;
-для установки 12 или 24-х часового формата — с кнопкой “TIMER”;
-для перевода на летнее время – с кнопкой “ON/AUTO/OFF”.
4. TIMER: настройка программ в сочетании с “WEEK”, “HOUR”, “MIN”; для установки 12 или 24-х часового формата — с кнопкой “CLOCK”;
5 ON/AUTO/OFF: выбор рабочего режима таймера.
6 WEEK: установка дня (дней) недели в сочетании с “CLOCK” или “TIMER”.
7 HOUR: установка часов в сочетании с “CLOCK” или “TIMER”.
8 MIN: установка минут в сочетании с “CLOCK” или “TIMER”.
9 RST/RCL: отмена программ или восстановление отмененных программ.
10 Красный светодиод: показание статуса выходной мощности. Когда индикатор включен “ON”, есть выходная мощность. Когда индикатор выключен “OFF”, нет никакой выходной мощности.
Общие характеристики
10 программ ВКЛ/ВЫКЛ “ON/OFF” с шагом в одну минуту
Индикатор выходной мощности LED
Дисплей с секундами
Выбор режимов ON/AUTO/MANUAL OFF (включение/авто/выключение)
Функция случайного включения с плавающим опережением от 10 до 31 минуты с 18:00 до 6:00
Выбор 12 или 24-х часового режима
Функция перевода на летнее время16 комбинаций дней недели
применение и принцип действия электронного реле времени
Таймеры встречаются в нашей жизни достаточно часто. Они представляют собой устройства, подающие сигналы через установленный временной промежуток.
Во многих бытовых приборах (стиральных машинах, духовках, микроволновках) имеются счётчики, на которых можно установить время срабатывания в часах, минутах и секундах. Отдельной разновидностью является таймер недельный, также нашедший широкое применение в различной технике.
- Область применения
- Принцип действия
- Разновидности таймеров
Область применения
По принципу действия недельный таймер (или реле времени) похож на все остальные аналогичные приборы с той лишь разницей, что запрограммированный в нём промежуток времени равен не нескольким минутам или часам, а семи дням.
Электронный таймер времени такого типа применяется в конструкциях для освещения:
- улиц;
- административных и промышленных зданий;
- рекламных щитов и баннеров;
- витрин магазинов.
Очень часто недельное реле времени встраивается в двигатели насосов и вентиляционных систем.
При весе чуть больше 150 грамм и потребляемой мощности порядка 5 Вт оно показывает достаточно точную работу с погрешностью, составляющей всего лишь 2 секунды в сутки.
Способность устройства самостоятельно включаться и выключаться в течение нескольких суток значительно упрощает и делает более удобным управление электротехникой в квартире. К примеру, при длительном отсутствии жильцов в доме такое реле обеспечит регулярное срабатывание системы автономного полива уличных растений, подачу воды и корма для домашних животных, периодическое включение света, телевизора, радио или музыки с целью предотвращения проникновения злоумышленников в дом.
Принцип действия
Таймер электронный является новой и более усовершенствованной версией электромеханического устройства.
Электронный прибор обладает рядом преимуществ в виде:
- компактного размера;
- высокой точности срабатывания;
- современного интерфейса;
- удобной настройки.
Что касается минусов такого прибора, то к ним следует отнести ограниченный срок службы аккумулятора, установленного внутри него.
При выходе его из строя придётся либо искать такой же аккумулятор для замены, либо менять таймер целиком.
При выходе его из строя придётся либо искать такой же аккумулятор для замены, либо менять таймер целиком.При отключении электроэнергии электронный таймер не перепрограммируется, а продолжает отсчитывать заданное время после появления напряжения. Это приводит к тому, что у
Настраивание недельного таймера на определённый временной промежуток осуществляется достаточно просто. Для запуска настройки достаточно активировать соответствующую клавишу на корпусе. После этого посредством дополнительных кнопок нужно установить необходимый интервал в рамках семи дней и сохранить его. Если при указании параметров будет допущена ошибка или они окажутся неактуальными по истечении времени, тогда запрограммированные показания можно легко сбросить, использовав для этого клавишу Reset.
Принцип работы электронного реле основывается на цифровых или аналоговых схемах. В них предусматривается зарядка и разрядка конденсатора и отсчёт конкретного числа импульсов.
Цифровая схема работает от попадающего на блок питания напряжения. При этом запускается генератор, передающий импульсы на счётчик. Они будут поступать до того момента, пока не сравняются с показателем, запрограммированным в системе управления таймера. При их совпадении на выходной усилитель поступит сигнал о прекращении подачи импульсов. После того как напряжение с блока питания будет снято, таймер вернётся в своё начальное положение. Реле, работающие по цифровой схеме, отличаются более продолжительной задержкой времени. Она может составлять от доли секунды до нескольких часов.
Разновидности таймеров
Реле времени с запрограммированным недельным циклом могут быть выполнены в виде различных приборов.
Выбор подходящей модели зависит от того, для чего конкретно нужен таймер.
Устройство в виде розетки является самым удобным и простым в эксплуатации, поскольку не подразумевает сложного монтажа. Такое реле просто нужно включить в обычную электрическую розетку, после чего произвести необходимые настройки. Однако его мощность имеет ограниченные значения от 3000 до 3500 Вт. При этом максимально допустимая нагрузка не должна быть более 16 А.
В реле времени в виде розетки с семидневным рабочим циклом может использоваться 140 различных программ. Они успешно производят включение и выключение электрических обогревателей, управляют обогревом гаража, аквариума и т. д. Также таймер-розетка может запускать полив растений, создавать эффект присутствия жильцов, включая в доме различные электронные приборы (радио, телевизор).
Прибор модульного типа требует установки на стандартную DIN-рейку электрического распределительного щитка.
Номинальный ток силовых контактов модульного устройства тоже не превосходит 16 А, однако спектр его функций намного больше, чем у розеточной модели. Чаще всего такая разновидность реле времени применяется для автоматизации работы крупного оборудования. Модульные таймеры управляют освещением улиц, торговых витрин, фасадов зданий, промышленных помещений, запускают работу различные насосы и вентиляторы.
Реле в виде модуля может эффективно функционировать в совокупности с магнитным пускателем — комбинированным устройством, запускающим и разгоняющим электродвигатели до номинальной скорости и обеспечивающим их непрерывную работу. Сочетание таймера и магнитного пускателя позволяет
Ещё одно отличие модульного реле от розеточного заключается в количестве каналов. Таймер в виде модуля способен управлять несколькими независимыми друг от друга цепями одновременно.
