Таблица мощности проводов: рассмотрим подробно

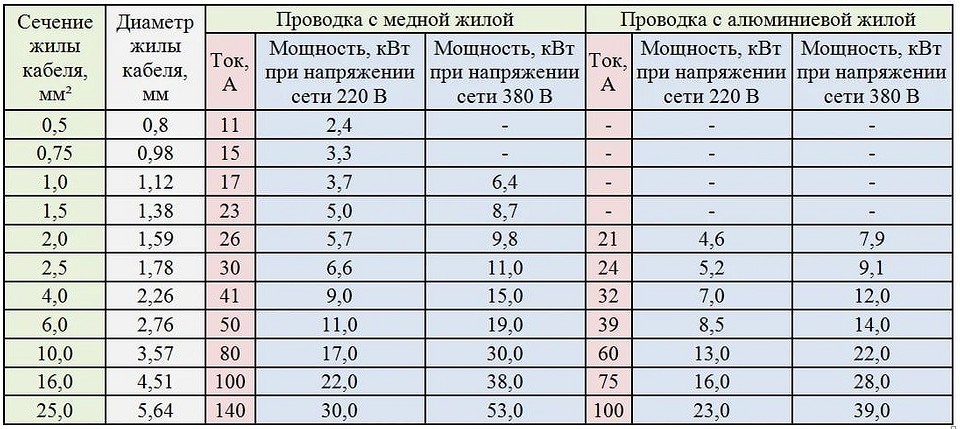

Упрощенная таблица для выбора сечения проводника по номинальной мощности
Таблица зависимости мощности от сечения провода была разработана специально для новичков в вопросах электротехнике. Вообще выбор сечения провода зависит не только от мощности подключаемых нагрузок, но и от массы других параметров.
В одной из главных книг любого электрика – ПУЭ, правильному выбору сечения проводов посвящен целый пункт. И именно на основании него написана наша инструкция, которая должна помочь вам в нелегкой задаче выбора сечения проводов.
Как правильно выбирать сечение провода
Почему нельзя пользоваться таблицами мощности
Прежде всего вы должны знать, что любая таблица зависимости сечения провода от мощности не может противоречить ПУЭ. Ведь именно на основании этого документа осуществляют свой выбор не только профессионалы, но и конструкторские бюро.
Поэтому все те таблицы и видео, которые вы во множестве можете найти в сети интернет, предлагающие осуществлять выбор именно по мощности, являются своеобразным усредненным вариантом.
Итак:
- Практически любая таблица сечений проводов по мощности предлагает вам выбрать провод, исходя из активной мощности прибора или приборов. Но, те кто хорошо учился в школе должны помнить, что активная мощность — это лишь составная часть полной мощности, которая кроме того содержит реактивную мощность.
Что такое cosα
- Отличаются эти составные части на cosα. Для большинства электрических приборов этот показатель очень близок к единице, но для таких устройств как трансформаторы, стабилизаторы, разнообразная микропроцессорная техника и тому подобное он может доходить до 0,7 и меньше.
- Но любая таблица сечения провода по мощности не точна не только из-за того, что не учитывает полную мощность. Есть и другие важные факторы. Так, согласно ПУЭ, выбор проводников напряжением до 1000В должен осуществляться только по нагреву. Согласно п.1.4.2 ПУЭ, выбор по токам короткого замыкания для таких проводов не является обязательным.
- Для того, чтобы выбрать сечение провода по нагреву, следует учитывать следующие параметры: номинальный ток, протекающий через провод, вид провода – одно-, двух- или четырехжильный, способ прокладки провода, температура окружающей среды, количество прокладываемых проводов в пучке, материал изоляции провода и, конечно, материал провода. Не одна таблица нагрузочной способности проводов не способна совместить такое количество параметров.
Выбор сечения провода по номинальному току
Конечно, совместить все эти параметры в одной таблице сложно, а выбирать как-то надо. Поэтому, дабы вы могли произвести выбор своими руками и головой, мы предлагаем вам основные аспекты выбора в сокращенном варианте.
Мы отбросили все параметры выбора сечения для высоковольтных кабелей, малоиспользуемых проводов и оставили только самое важное.
Итак:
- Так как в ПУЭ используется таблица выбора сечения провода по току, то нам необходимо узнать, какой ток будет протекать в проводе при определенных значениях мощности. Сделать это можно по формуле I=P /U× cosα, где I – наш номинальный ток, P – активная мощность, cosα – коэффициент полной мощности и U – номинальное напряжение нашей электросети (для однофазной сети оно равно 220В, для трехфазной сети оно равно 380В).
На фото представлена таблица выбора сечения провода из ПУЭ для алюминиевых проводников
- Возникает закономерный вопрос, где взять показания cosα? Обычно он указан на всех электроприборах или его можно вывести, если указана полная и активная мощность. Если расчёт ведется для нескольких электроприборов, то обычно принимается средняя либо рассчитывается номинальный ток для каждого из них.
Обратите внимание! Если у вас не получается узнать cosα для каких-то приборов, то для них его можно принять равным единице. Это, конечно, повлияет на конечный результат, но дополнительный запас прочности для нашей проводки не повредит.
- Зная нагрузки для каждой из планируемых групп нашей электросети, таблица зависимости сечения провода от тока, приведенная в ПУЭ, может быть использована нами. Только для правильного пользования следует остановиться еще на некоторых моментах.
- Прежде всего следует определиться с проводом, который мы планируем использовать. Вернее, нам следует определиться с количеством жил. Кроме того, следует определиться со способом прокладки провода. Ведь при открытом способе прокладки провода интенсивность отвода тепла от него значительно выше, чем при прокладке в трубах или гофре. Это учитывается в таблицах ПУЭ.
Таблица выбора сечения провода для медных проводников
Обратите внимание! При выборе количества жил провода в расчет не принимаются нулевые и защитные жилы.
- Кроме того, таблица сечения провода по току поможет вам определиться с выбором материала для проводки. Ведь, исходя из получающихся результатов, вы можете оценить какой материал вам лучше принять.
Обратите внимание! Производя выбор сечения провода, всегда выбирайте ближайшее большее значение сечения. Кроме того, если вы собираетесь монтировать новую проводку к старой, то учитывайте, что, согласно п.3.239 СНиП 3.05.06 – 85, старые клеммные колодки не позволят использовать провод сечением больше 4 мм2.
Дополнительные аспекты выбора сечения провода
Но когда рассматривается таблица зависимости тока от сечения провода, нельзя забывать и об условиях, в которых проложен провод. Поэтому если у вас имеют место быть условия не благоприятные по условиям нагрева провода, то стоит обратить внимание на дополнительные аспекты.
Таблица поправочных температурных коэффициентов
- Прежде всего, это температура окружающей среды. Если она будет отличаться от среднестатистических +15⁰С, исходя из которых выполнен расчет в таблицах ПУЭ, то вам следует внести поправочные коэффициенты. Сводную таблицу этих коэффициентов вы найдете ниже.
- Также таблица нагрузки и сечения проводов по п.1.3.10 ПУЭ требует введение поправочных коэффициентов при совместной прокладке нагруженных проводов в трубах, лотках или просто пучками. Так, для 5-6 проводов, проложенных совместно, этот коэффициент составляет 0,68. Для 7-9 он будет 0,63, и для большего количества он равен 0,6.
Вывод
Надеемся, наша таблица нагрузки медных и алюминиевых проводов поможет вам определиться с выбором. А предложенная нами методика позволит даже не профессионалу сделать правильный выбор.
Ведь цена ошибки может быть очень велика. Чего стоит только статистика пожаров, случившихся из-за короткого замыкания. А причина в большинстве случаев — не отвечающая нормам по нагреву проводка.
аналитика, советы, помощь с выбором материалов.
[Error] Maximum function nesting level of '256' reached, aborting! (0) /home/bitrix/www/bitrix/modules/main/lib/config/option.php:430 #0: Bitrix\Main\Config\Option::getDefaultSite() /home/bitrix/www/bitrix/modules/main/lib/config/option.php:43 #1: Bitrix\Main\Config\Option::get(string, string, string, boolean) /home/bitrix/www/bitrix/modules/main/classes/general/option.php:30 #2: CAllOption::GetOptionString(string, string, string) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:2699 #3: CAllMain->get_cookie(string) /home/bitrix/www/bitrix/modules/main/lib/composite/engine.php:1321 #4: Bitrix\Main\Composite\Engine::onEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:480 #5: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/tools.php:3880 #6: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #7: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #8: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #9: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application. php:187 #10: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #11: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #12: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #13: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #14: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #15: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #16: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #17: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #18: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #19: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #20: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #21: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #22: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #23: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #24: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #25: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #26: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #27: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #28: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #29: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #30: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #31: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #32: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #33: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #34: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #35: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #36: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #37: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #38: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #39: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #40: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #41: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #42: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #43: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #44: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #45: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #46: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #47: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #48: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #49: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module. php:465 #50: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #51: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #52: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #53: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #54: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #55: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #56: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #57: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #58: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #59: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #60: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #61: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #62: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #63: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #64: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #65: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #66: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #67: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #68: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #69: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application. php:187 #70: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #71: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #72: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #73: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #74: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #75: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #76: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #77: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #78: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #79: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #80: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #81: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #82: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #83: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #84: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #85: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #86: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #87: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #88: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #89: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools. php:3885 #90: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #91: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #92: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #93: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #94: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #95: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #96: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #97: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #98: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #99: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #100: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #101: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #102: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #103: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #104: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #105: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #106: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #107: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #108: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #109: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module. php:465 #110: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #111: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #112: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #113: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #114: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #115: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #116: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #117: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #118: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #119: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #120: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #121: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #122: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #123: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #124: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #125: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #126: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #127: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #128: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #129: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application. php:187 #130: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #131: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #132: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #133: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #134: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #135: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #136: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #137: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #138: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #139: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #140: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #141: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #142: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #143: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #144: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #145: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #146: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #147: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #148: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #149: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools. php:3885 #150: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #151: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #152: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #153: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #154: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #155: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #156: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #157: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #158: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #159: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #160: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #161: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #162: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #163: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #164: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #165: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #166: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #167: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #168: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #169: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module. php:465 #170: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #171: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #172: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #173: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #174: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #175: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #176: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #177: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #178: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #179: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #180: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #181: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #182: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #183: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #184: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #185: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #186: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #187: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #188: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #189: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application. php:187 #190: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #191: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #192: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #193: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #194: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #195: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #196: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #197: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #198: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #199: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #200: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #201: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #202: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #203: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #204: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #205: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #206: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #207: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #208: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #209: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools. php:3885 #210: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #211: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #212: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #213: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #214: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #215: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #216: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #217: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #218: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #219: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #220: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #221: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #222: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #223: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #224: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #225: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #226: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #227: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #228: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #229: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module. php:465 #230: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #231: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #232: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #233: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #234: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #235: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #236: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #237: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #238: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #239: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #240: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #241: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #242: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #243: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3465 #244: CAllMain::FinalActions(string) /home/bitrix/www/bitrix/modules/main/include/epilog_after.php:54 #245: require(string) /home/bitrix/www/bitrix/modules/main/include/epilog.php:3 #246: require_once(string) /home/bitrix/www/bitrix/footer.php:4 #247: require(string) /home/bitrix/www/404.php:53 #248: require(string) /home/bitrix/www/bitrix/modules/iblock/lib/component/tools.php:66 #249: Bitrix\Iblock\Component\Tools::process404(string, boolean, boolean, boolean, string) /home/bitrix/www/bitrix/components/bitrix/news/component.php:145 #250: include(string) /home/bitrix/www/bitrix/modules/main/classes/general/component. php:605 #251: CBitrixComponent->__includeComponent() /home/bitrix/www/bitrix/modules/main/classes/general/component.php:680 #252: CBitrixComponent->includeComponent(string, array, boolean, boolean) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:1039 #253: CAllMain->IncludeComponent(string, string, array, boolean) /home/bitrix/www/articles/index.php:132 #254: include_once(string) /home/bitrix/www/bitrix/modules/main/include/urlrewrite.php:159 #255: include_once(string) /home/bitrix/www/bitrix/urlrewrite.php:2
аналитика, советы, помощь с выбором материалов.
[Error] Maximum function nesting level of '256' reached, aborting! (0) /home/bitrix/www/bitrix/modules/main/lib/config/option.php:430 #0: Bitrix\Main\Config\Option::getDefaultSite() /home/bitrix/www/bitrix/modules/main/lib/config/option.php:43 #1: Bitrix\Main\Config\Option::get(string, string, string, boolean) /home/bitrix/www/bitrix/modules/main/classes/general/option.php:30 #2: CAllOption::GetOptionString(string, string, string) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:2699 #3: CAllMain->get_cookie(string) /home/bitrix/www/bitrix/modules/main/lib/composite/engine.php:1321 #4: Bitrix\Main\Composite\Engine::onEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:480 #5: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/tools.php:3880 #6: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #7: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #8: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #9: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #10: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #11: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools. php:3885 #12: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #13: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #14: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #15: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #16: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #17: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #18: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #19: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #20: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #21: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #22: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #23: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #24: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #25: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #26: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #27: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #28: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #29: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #30: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #31: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module. php:465 #32: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #33: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #34: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #35: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #36: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #37: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #38: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #39: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #40: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #41: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #42: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #43: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #44: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #45: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #46: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #47: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #48: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #49: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #50: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #51: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application. php:187 #52: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #53: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #54: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #55: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #56: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #57: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #58: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #59: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #60: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #61: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #62: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #63: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #64: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #65: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #66: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #67: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #68: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #69: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #70: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #71: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools. php:3885 #72: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #73: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #74: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #75: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #76: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #77: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #78: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #79: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #80: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #81: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #82: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #83: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #84: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #85: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #86: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #87: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #88: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #89: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #90: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #91: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module. php:465 #92: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #93: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #94: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #95: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #96: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #97: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #98: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #99: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #100: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #101: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #102: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #103: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #104: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #105: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #106: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #107: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #108: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #109: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #110: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #111: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application. php:187 #112: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #113: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #114: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #115: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #116: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #117: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #118: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #119: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #120: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #121: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #122: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #123: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #124: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #125: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #126: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #127: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #128: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #129: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #130: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #131: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools. php:3885 #132: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #133: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #134: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #135: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #136: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #137: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #138: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #139: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #140: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #141: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #142: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #143: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #144: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #145: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #146: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #147: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #148: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #149: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #150: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #151: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module. php:465 #152: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #153: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #154: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #155: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #156: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #157: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #158: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #159: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #160: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #161: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #162: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #163: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #164: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #165: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #166: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #167: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #168: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #169: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #170: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #171: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application. php:187 #172: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #173: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #174: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #175: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #176: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #177: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #178: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #179: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #180: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #181: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #182: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #183: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #184: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #185: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #186: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #187: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #188: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #189: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #190: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #191: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools. php:3885 #192: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #193: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #194: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #195: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #196: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #197: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #198: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #199: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #200: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #201: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #202: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #203: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #204: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #205: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #206: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #207: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #208: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #209: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #210: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #211: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module. php:465 #212: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #213: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #214: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #215: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #216: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #217: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #218: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #219: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #220: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #221: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #222: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #223: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #224: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #225: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #226: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #227: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #228: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #229: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #230: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #231: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application. php:187 #232: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #233: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #234: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #235: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #236: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #237: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #238: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #239: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #240: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #241: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #242: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #243: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3465 #244: CAllMain::FinalActions(string) /home/bitrix/www/bitrix/modules/main/include/epilog_after.php:54 #245: require(string) /home/bitrix/www/bitrix/modules/main/include/epilog.php:3 #246: require_once(string) /home/bitrix/www/bitrix/footer.php:4 #247: require(string) /home/bitrix/www/404.php:53 #248: require(string) /home/bitrix/www/bitrix/modules/iblock/lib/component/tools.php:66 #249: Bitrix\Iblock\Component\Tools::process404(string, boolean, boolean, boolean, string) /home/bitrix/www/bitrix/components/bitrix/news/component.php:145 #250: include(string) /home/bitrix/www/bitrix/modules/main/classes/general/component.php:605 #251: CBitrixComponent->__includeComponent() /home/bitrix/www/bitrix/modules/main/classes/general/component.php:680 #252: CBitrixComponent->includeComponent(string, array, boolean, boolean) /home/bitrix/www/bitrix/modules/main/classes/general/main. php:1039 #253: CAllMain->IncludeComponent(string, string, array, boolean) /home/bitrix/www/articles/index.php:132 #254: include_once(string) /home/bitrix/www/bitrix/modules/main/include/urlrewrite.php:159 #255: include_once(string) /home/bitrix/www/bitrix/urlrewrite.php:2
Таблица сечения кабеля по мощности и току — Best Energy
- Категория: Поддержка по стабилизаторам напряжения
- Опубликовано 24.08.2015 14:14
- Автор: Abramova Olesya
Потребляемый ток определить достаточно просто, чтобы это сделать, достаточно воспользоваться формулой: I=P/U, где I – сила тока, P – мощность потребителя и U – напряжения линии, как правило, это 220В переменного тока. Чтобы рассчитать, какое требуется сечение, достаточно просуммировать токи всех потребителей и принять за расчет сечения, что:
открытая проводка
скрытая проводка
-
каждые 10 ампер = 1,25 мм.кв. медного провода;
-
каждые 8 ампер = 1,25 мм.кв. алюминиевого провода;
Сечение |
Медные жилы проводов и кабелей | |||
Токопроводящие жилы |
Напряжение 220В | Напряжение 380В | ||
мм.кв. |
Ток, А |
Мощность, кВт |
Ток, А |
Мощность, кВт |
1,5 |
19 |
4,1 |
16 |
10,5 |
2,5 |
27 |
5,9 |
25 |
16,5 |
4 |
38 |
8,3 |
30 |
19,8 |
6 |
46 |
10,1 |
40 |
26,4 |
10 |
70 |
15,4 |
50 |
33,0 |
16 |
85 |
18,7 |
75 |
49,5 |
25 |
115 |
25,3 |
90 |
59,4 |
35 |
135 |
29,7 |
115 |
75,9 |
50 |
175 |
38,5 |
145 |
95,7 |
70 |
215 |
47,3 |
180 |
118,8 |
95 |
260 |
57,2 |
220 |
145,2 |
120 |
300 |
66,0 |
260 |
171,6 |
Сечение |
Алюминиевые жилы, проводов и кабелей | |||
токопроводящие жилы |
Напряжение, 220В | Напряжение, 380В | ||
мм. кв. |
ток, А |
Мощность, кВт |
Ток, А |
Мощность, кВт |
2,5 |
20 |
4,4 |
19 |
12,5 |
4 |
28 |
6,1 |
23 |
15,1 |
6 |
36 |
7,9 |
30 |
19,8 |
10 |
50 |
11,0 |
39 |
25,7 |
16 |
60 |
13,2 |
55 |
36,3 |
25 |
85 |
18,7 |
70 |
46,2 |
35 |
100 |
22,0 |
85 |
56,1 |
50 |
135 |
29,7 |
110 |
72,6 |
70 |
165 |
36,3 |
140 |
92,4 |
95 |
200 |
44,0 |
170 |
112,2 |
120 |
230 |
50,6 |
200 |
132,0 |
Приведенные данные в таблице сечения кабеля по мощности и току могут быть крайне полезными при выборе стабилизаторов напряжения, нередко оказывается так, что вне зависимости от требуемой мощности, нет возможности устанавливать стабилизатор напряжения мощнее, чем это позволяет вводной кабель, который ограничивает максимальный ток и, соответственно, мощность.
Также на эти значения стоит опираться при создании новой проводки, обязательно учитывайте незначительный запас, чтобы кабель не находился длительное время в состоянии предельной нагрузки. Особенно рекомендуется избегать соединения алюминиевого и медного кабеля, т. к. подобные соединения не отличаются надежностью и долговечностью. Если подобного соединения избежать нельзя, применяйте мощные клеммные блоки с большой площадью соприкосновения с кабелями из разного металла.
Таблица сечения кабеля по мощности, току с характеристикой нагрузки
Сечение медных жил |
Длительная нагрузка |
Номинальный авт. выкл. |
Предельный авт. выкл. |
Максимальная мощность |
Характеристика однофазной бытовой нагрузки |
мм.кв |
ток, А |
Ток, А |
Ток, А |
кВт, при 220В |
|
1,5 |
19 |
10 |
16 |
4,1 |
освещение, сигнализация |
2,5 |
27 |
16 |
20 |
5,9 |
розеточные группы, мелкая и средняя бытовая техника |
4 |
38 |
25 |
32 |
8,3 |
водонагреватели и кондиционеры, электрические полы |
6 |
46 |
32 |
40 |
10,1 |
электрические плиты и духовые шкафы |
10 |
70 |
50 |
63 |
15,4 |
вводные питающие линии |
youtube.com/embed/tXO5ndetv8Y?rel=0&fs=1&wmode=transparent» frameborder=»0″ allowfullscreen=»» title=»JoomlaWorks AllVideos Player»/>
Главная Услуги Загрузить | В таблице сведены данные мощности, тока и сечения кабельно-проводниковых материалов, для расчетов и выбора защитных средств, кабельно-проводниковых материалов и электрооборудования. Медные жилы, проводов и кабелей
Алюминиевые жилы, проводов и кабелей
В расчете применялись: данные таблиц ПУЭ; формулы активной мощности для однофазной и трехфазной симметричной нагрузки расчет кабеля по мощности, сечение кабеля по току, сечение провода по току, сечение кабеля по мощности, выбор сечения кабеля по мощности, расчет сечения кабеля по мощности, сечение провода по мощности, сечение провода и мощность, таблица сечения проводов, расчет сечения кабеля, сечение кабеля от мощности, сечение кабеля и мощность, выбор сечения кабеля по току, выбор кабеля по мощности, сечение провода мощность, расчет сечения провода по мощности, расчет кабеля по мощности, таблица сечения кабеля, сечение провода таблица, расчёт сечения кабеля по мощности, выбор кабеля по току, таблица соотношения ампер киловатт сечение, медь сколько киловатт, допустимый ток проводов сечения |
Сечение провода – как выбрать по току или мощности
Стандартная квартирная электропроводка рассчитывается на максимальный ток потребления при длительной нагрузке 25 ампер (на такую силу тока выбирается и автоматический выключатель, который устанавливается на вводе проводов в квартиру) выполняется медным проводом сечением 4,0 мм2, что соответствует диаметру провода 2,26 мм и мощности нагрузки до 6 кВт.
Согласно требований п 7.1.35 ПУЭ сечение медной жилы для квартирной электропроводки должно быть не менее 2,5 мм2, что соответствует диаметру проводника 1,8 мм и силе тока нагрузки 16 А. К такой электропроводке можно подключать электроприборы суммарной мощностью до 3,5 кВт.
Что такое сечение провода и как его определить
Чтобы увидеть сечение провода достаточно его перерезать поперек и посмотреть на срез с торца. Площадь среза и есть сечение провода. Чем оно больше, тем большую силу тока может передать провод.
Как видно из формулы, сечение провода легко вычислить по его диаметру. Достаточно величину диаметра жилы провода умножить саму на себя и на 0,785. Для вычисления сечения многожильного провода нужно вычислить сечение одной жилы и умножить на их количество.
Диаметр проводника можно определить с помощью штангенциркуля с точностью до 0,1 мм или микрометра с точностью до 0,01 мм. Если нет под рукой приборов, то в таком случае выручит обыкновенная линейка.
Выбор сечения
медного провода электропроводки по силе тока
Величина электрического тока обозначается буквой «А» и измеряется в Амперах. При выборе действует простое правило, чем сечение провода больше, тем лучше, по этому округляют результат в большую сторону.
Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации. При выборе сечения провода по величине тока не имеет значение, переменный это ток или постоянный. Не имеют значения также величина и частота напряжения в электропроводке, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, летательного аппарата на 115 В частотой 400 Гц, электропроводка 220 В или 380 В частотой 50 Гц, высоковольтная линия электропередачи на 10000 В.
Если неизвестен ток потребления электроприбором, но известны напряжение питания и мощность, то рассчитать ток можно с помощью приведенного ниже онлайн калькулятора.
Следует отметить, что на частотах более 100 Гц в проводах при протекании электрического тока начинает проявляться скин-эффект, заключающийся в том, что с увеличением частоты ток начинает «прижиматься» к внешней поверхности провода и фактическое сечение провода уменьшается. Поэтому выбор сечения провода для высокочастотных цепей выполняется по другим законам.
Определение нагрузочной способности электропроводки 220 В
выполненной из алюминиевого провода
В давно построенных домах электропроводка, как правило, выполнена из алюминиевых проводов. Если соединения в распределительных коробках выполнены правильно, срок службы алюминиевой проводки может составлять и сто лет. Ведь алюминий практически не окисляется, и срок службы электропроводки будет определяться только сроком службы пластмассовой изоляции и надежностью контактов в местах присоединения.
В случае подключения дополнительных энергоемких электроприборов в квартире с алюминиевой электропроводкой необходимо определить по сечению или диаметру жил проводов способность ее выдержать дополнительную мощность. По приведенной ниже таблице это легко сделать.
Если у Вас проводка в квартире выполнена из алюминиевых проводов и возникла необходимость подключить вновь установленную розетку в распределительной коробке медными проводами, то такое соединение выполняется в соответствии с рекомендациями статьи Соединение алюминиевых проводов.
Расчет сечения провода электропроводки
по мощности подключаемых электроприборов
Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности. Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке.
В случае если сила потребляемого тока электроприбором неизвестна, то ее можно измерять с помощью амперметра.
Таблица потребляемой мощности и силы тока бытовыми электроприборами
при напряжении питания 220 В
Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или кVA). 1 кВт=1000 Вт.
Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.
Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.
Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит 7 А + 8 А + 3 А + 4 А = 22 А. С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.
Выбор сечения медного провода по мощности
для сети 220 В
Выбрать сечение провода можно не только по силе тока но и по величине потребляемой мощности. Для этого нужно составить перечень всех планируемых для подключения к данному участку электропроводки электроприборов, определить, какую мощность потребляет каждый из них по отдельности. Далее сложить полученные данные и воспользоваться нижеприведенной таблицей.
Если имеется несколько электроприборов и для некоторых известен ток потребления, а для других мощность, то нужно определить из таблиц сечение провода для каждого из них, а затем полученные результаты сложить.
Выбор сечения медного провода по мощности
для с бортовой сети автомобиля 12 В
Если при подключении к бортовой сети автомобиля дополнительного оборудования известна только его мощность потребления, то определить сечение дополнительной электропроводки можно с помощью ниже приведенной таблицы.
Выбор сечения провода для подключения электроприборов
к трехфазной сети 380 В
При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.
Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В.
Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность. Потребляемая электрическая мощность электродвигателем с, учетом КПД и сos φ приблизительно в два раза больше, чем создаваемая на валу, что необходимо учитывать при выборе сечения провода исходя из мощности двигателя, указанной в табличке.
Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.
Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, в шильдике приведенном на фотографии, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А. Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».
О выборе марки кабеля для домашней электропроводки
Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.
А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.
После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.
Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.
Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.
Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.
Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.
При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».
Параллельное соединение проводов электропроводки
Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.
Например, есть три провода сечением 2, 3 и 5 мм2, а нужен по расчетам 10 мм2. Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов. Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек. В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А. А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким.
Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.
Онлайн калькуляторы для вычисления сечения и диаметра провода
Калькулятор для вычисления сечения одножильного провода
С помощью онлайн калькулятора, представленного ниже можно решить обратную задачу – определить по сечению диаметр проводника.
Как вычислить сечение многожильного провода
Многожильный провод, или как его называют еще многопроволочный или гибкий, представляет собой свитые вместе одножильные проволочки. Для вычисления сечения многожильного провода нужно сначала вычислить сечение одной проволочки, а затем полученный результат умножить на их число.
Рассмотрим пример. Есть многожильный гибкий провод, в котором 15 жил диаметром 0,5 мм. Сечение одной жилы равно 0,5 мм×0,5 мм×0,785 = 0,19625 мм2, после округления получим 0,2 мм2. Так как у нас в проводе 15 проволочек , то для определения сечения кабеля нужно перемножить эти числа. 0,2 мм2×15=3 мм2. Осталось по таблице определить, что такой многожильный провод выдержит ток 20 А.
Можно оценить нагрузочную способность многожильного провода без замера диаметра отдельного проводника, измеряв общий диаметр всех свитых проволочек. Но так как проволочки круглые, то между ними находятся воздушные зазоры. Для исключения площади зазоров нужно полученный по формуле результат сечения провода умножить на коэффициент 0,91. При замере диаметра надо проследить, чтобы многожильный провод не сплющился.
Рассмотрим на примере. В результате измерений многожильный провод имеет диаметр 2,0 мм. Рассчитаем его сечение: 2,0 мм×2,0 мм×0,785×0,91 = 2,9 мм2. По таблице (смотри ниже) определяем, что данный многожильный провод выдержит ток величиной до 20 А.
Рассчитать сечение многожильного провода удобно с помощью онлайн калькулятора, достаточно ввести диаметр одной проволочки и количество жил в многожильном проводе.
Александр Владимирович 01.09.2015
Добрый день! Александр Николаевич!
Во-первых, большое спасибо за сайт и большое количество полезной информации, я много проводки проложил на даче своими руками и прочитав Вашу статью понял, что не все делал правильно и скоро придется переделывать кое-что, спасибо.
Сейчас у меня очень больной вопрос, делаем ремонт в квартире. Рабочие проложили всю проводку трехжильным медным кабелем, утверждая, что это кабель 3×2,5, никакой маркировки на нем нет. Я померил диаметр жилы, оказалось 1,2 мм. Пошел в магазин и мне показали другой провод с медной жилой и маркировкой 3×2,5, померили диаметр жилы, тоже 1,2 мм.
По всем таблицам, что я нашел в интернете и из Ваших статей следует, что при диаметре жилы 1,2 мм — сечение 1,2 мм2 – ток автомата 6 А и этот провод никак не подходит для розеток в квартире и уж тем более на кухне, где будет стоять стиральная машина и другие кухонные электроприборы большой мощности.
Может я чего не понял и ребята молодцы и провод диаметром 1,2 мм то, что нужно и мне не надо заставлять их перекладывать все проводом диаметром 1,8 мм, что соответствует (согласно Вашей статьи и здравого смысла) сечению 2,5 мм2.
Очень прошу ответить, заранее спасибо.
Здравствуйте, Александр Владимирович!
В магазинах часто бывает, что маркировка сечения провода не соответствует действительности, сталкивался в жизни неоднократно.
Для диаметра провода 1,2 мм, номинальный ток 6 А, максимально допустимый до 10 А ( это 2,2 кВт). Поэтому для освещения и слабонагруженных розеток в комнатах вполне пойдет. Даже для утюга, хоть он и потребляет мощность 2 кВт, но включен не больше половины времени работы, то есть средняя потребляемая мощность его составляет 1 кВт. Стиральная машина тоже потребляет мощность 2 кВт, пока нагревается вода, а далее всего 300 Вт и только в момент вращения барабана. Таким образом, если одновременно не включать сразу несколько мощных электроприборов, то Ваша электропроводка вполне выдержит нагрузку.
Но для себя я бы все же выполнил доработку, проложив к розеткам, к которым будут подключаться мощные приборы прямой провод диаметром 1,8 мм, а если не хочется демонтировать уже проложенный провод, проложить к розеткам параллельно проложенному еще один двужильный кабель с диаметром жил 1,2 мм. Затраты небольшие, зато будет исключена перегрузка электропроводки для любого случая подключения электроприборов.
При параллельном соединении приводов новое сечение будет равно сумме сечений каждого, то есть в вашем случае 2,26 мм2, что обеспечит номинальный ток нагрузки до 16 А, автомат тогда понадобиться тоже на 16 А.
Большое спасибо все понял, усилим силовые розетки дополнительным проводом. Еще раз огромное спасибо за оперативный ответ, Вы мне очень помогли.
С уважением, Александр.
Здравствуйте, Александр Николаевич!
Прошу заранее прощения за некоторую бестолковость. Вопрос такого плана. Хочу проложить проводку на лоджию для освещения при помощи одной длинной круглой люминесцентной лампы типа L36W/765 и подключения розетки для зарядки (время от времени) автомобильного аккумулятора 12V (55-60 А/ч). Достаточно ли будет для этого провода ПВС (МБ) 2×1,5?
Буду очень признателен за ответ. Спасибо.
Здравствуйте, Виктор!
Предполагаемая максимальная нагрузка перечисленных электроприборов составляет не более 200 Вт, что создаст ток потребления 1 А. Провод ПВС (МБ) 2×1,5 рассчитан на ток до 10 А, что позволит подключать дополнительно электрочайник, или утюг и даже стиральную машину. Так что сечения более чем достаточно.
Спасибо за ответ. Так может будет достаточно провода ШВВП 2×0,5? Или нужно все же сечение побольше?
АлександрДля светильника и зарядного устройства достаточно, но я всегда советую выбирать провод с запасом, так как неизвестно, что завтра потребуется подключать. Чем сечение больше, тем лучше.
Виталий 02.12.2020Вы несуразицу написали в первых двух таблицах, где приведены данные по медным и алюминиевым проводам: по Вашему проводимость алюминия лучше или равна меди?
Чушь полная. Проверьте и исправьте.
Здравствуйте, Виталий. Спасибо за сообщение.
Очевидно данные в таблице вы изучили, а вот комментарии не читали.
Под таблицей по выбору медного провода для электропроводки есть уточнение: «Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации». Таким образом если выбрать сечение провода по моей таблице, то можно не задумываться о параметрах окружающей среды и способе прокладки электропроводки.
Например, провод может проходить рядом с батареей отопления или печкой в доме, на внешней южной стороне дома, где солнце может разогревать стену до 60°С.
Таблица нагрузочной способности алюминиевой электропроводки предназначена для оценки нагрузочной способности уже давно проложенной в квартире электропроводки, для того, чтобы узнать, приборы какой мощности допустимо к ней подключать.
Сегодня прокладывать электропроводку из алюминиевых проводов считаю плохой идеей, и допускаю такой вариант только в безвыходном случае. Поэтому этот вопрос в статье в деталях и не рассматривается.
Здравствуйте, у меня вопрос по подбору вводного кабеля, не могу подобрать.
Подключаемые нагрузки разные, есть и 6 кВт, 2,2 кВт, 7 кВт. В общем суммарная мощность составляет 30 кВт. У меня трехфазный ввод со сборки, все подключаемые нагрузки однофазные, я их раскидаю по трем фазам равномерно. Помогите выбрать сечение провода на ввод.
Здравствуйте, Данияр!
Сечение провода зависит от металла, из которого он сделан, длины кабеля и способа его прокладки (по воздуху или в земле). В дополнение, маловероятно, что будут включены все приборы одновременно и нагрузка на проводку длительное время составит 30 кВт.
С учетом вышесказанного для жил медного провода сечение при мощности 30 кВт должно быть не менее 10 мм2. Если брать кабель из алюминиевых проводов, то сечение должно быть не менее 16 мм2.
При любых сомнениях нужно помнить, что чем сечение провода больше, тем он меньше будет греться и впустую тратится электроэнергия.
Здравствуйте, Александр Николаевич.
Много лет пользуюсь простой и надеждой формулой выбора сечения проводов независимо от условий и важности, безопасности. Для меди: 1 мм2 — 2 кВт нагрузки; для алюминиевого провода: 1 мм2 — 1 кВт нагрузки. Это касается всех видов проводов: одножильных и многожильных. Ни разу не подводила и легко запомнить.
Хотелось бы услышать Ваш отзыв. Спасибо.
Здравствуйте, Валерий.
Ваша формула подходит только для частного случая прокладки электропроводки в квартире для переменного напряжения 220 В. По требованиям правил ПЭУ сечение электропроводки определяется исходя из величины протекающего через провода тока. Вы же опираетесь на потребляемую мощность, что неправильно.
Возьмем автомобильную электропроводку с напряжением бортовой сети 12 В. При потребляемой мощности прибором 2 кВт по проводам потечет ток: 2000Вт/12В=167А. При таком токе медный провод сечением 1 мм2 расплавиться мгновенно.
В России принято считать допустимым током на провод сечением 1 мм2 при нормальных условиях эксплуатации 10 А. Это повелось с тех времен, когда киловатт электроэнергии стоил 4 копейки и потери на проводах никого не волновали. Ведь при больших токах провода существенно нагреваются и это счетчик учитывает.
В Японии и некоторых других странах считают допустимой нагрузкой для медного провода сечением 1 мм2 ток 6 А и это связано не только с надежностью, но и экономией электроэнергии.
Поэтому, с учетом выше сказанного, я бы скорректировал Вашу формулу для бытовой электропроводки 220 В. При нагрузке до 2 кВт для меди и до 1 кВт для алюминиевого выбирать для прокладки электропроводки провод сечением 1,5 мм2.
Таблицы и формулы для выбора сечения кабеля
Электроэнергия может вырабатываться генератором на напряжении 6, 10, 18кВ. Далее она идет по шинопроводам или комплектным токопроводам к трансформаторам, которые повышают эту величину до 35-330кВ. Чем выше напряжение, тем дальше эту энергию передавать. Затем уже по ЛЭП электричество идет до потребителей. Там опять трансформируется через понижающие трансформаторы до величины 0,4кВ. И между всеми этими преобразованиями электричество идет по воздушным, кабельным линиям различного напряжения. Выбор сечения этих кабелей отдельный вопрос, который и рассматривается в данной статье.
Если обратиться к основам вопроса, то его сразу можно разделить на две части. Часть первая, выбор сечения в сетях до 1кВ, ну и вторая часть (в отдельной статье) — выбор сечения в сетях выше 1кВ. Кроме того, рассмотрим общий для этих классов напряжения вопрос — определение сечения кабеля по диаметру. Сразу предупреждаю, что впереди много таблиц, но пусть это Вас не пугает, так как порой таблица лучше тысячи слов.
Выбор и расчет сечения кабелей напряжением до 1кВ (для квартиры, дома)
Электрические сети до 1кВ самые многочисленные — это как паутина, которая обвивает всю электроэнергетику и в которой такое бесчисленное множество автоматов, схем и устройств, что голова у неподготовленного человека может пойти кругом. Кроме сетей 0,4кВ промышленных предприятий (заводов, ТЭЦ), к этим сетям относится и проводка в квартирах, коттеджах. Поэтому вопросом выбора и расчета сечения кабеля задаются и люди, которые далеки от электричества — простые владельцы недвижимости.
Кабель используется для передачи электроэнергии от источника к потребителю. В квартирах мы рассматриваем участок от электрического щитка, где установлен вводной автоматический выключатель на квартиру, до розеток, в которые подключаются наши приборы (телевизоры, стиральные машины, чайники). Всё, что отходит от автомата в сторону от квартиры в ведомстве обслуживающей организации, туда лезть мы права не имеем. То есть рассматриваем вопрос прокладки кабелей от вводного автомата до розеток в стене и выключателей на потолке.
В общем случае для освещения берут 1,5 квадрата, для розеток 2,5, а расчет необходим, если требуется подключать что-то нестандартное с большой мощностью — стиралку, бойлер, тэн, плиту.
Выбор сечения кабеля по мощности
Рассматривать далее буду квартиру, так как на предприятиях люди грамотные и всё знают. Чтобы прикинуть мощность необходимо знать мощность каждого электроприемника, сложить их вместе. Единственным минусом при выборе кабеля большего сечения, чем необходимо, является экономическая нецелесообразность. Так как больший кабель больше стоит, но меньше греется. А если выбрать правильно то выйдет и дешевле и греться не будет сильно. В меньшую же сторону округлять нельзя, так как кабель будет больше греться от протекания в нем тока и быстрее придет в неисправное состояние, которое может повлечь за собой неисправность электроприбора и всей проводки.
Первым шагом при выборе сечения кабеля будет определение мощности подключенных к нему нагрузок, а также характер нагрузки — однофазная, трехфазная. Трехфазная это может быть плита в квартире или станок в гараже в частном доме.
Если все приборы уже приобретены, то можно узнать мощность каждого по паспорту, который идет в комплекте, или, зная тип, можно найти в интернете паспорт и посмотреть мощность там.
Если приборы не куплены, но покупать их входит в ваши планы, то можно воспользоваться таблицей, где занесены наиболее популярные приборы. Выписываем значения мощностей и складываем те величины, которые одновременно могут включаться в одну розетку. Приведенные ниже значения носят справочный характер, при расчете следует брать большее значение (если указан диапазон мощности). И всегда лучше посмотреть в паспорт, чем брать средние показатели из таблиц.
Электроприбор | Вероятная мощность, Вт |
---|---|
Стиральная машина | 4000 |
Микроволновка | 1500-2000 |
Телевизор | 100-400 |
Экран | Э |
Холодильник | 150-2000 |
Чайник электрический | 1000-3000 |
Обогреватель | 1000-2500 |
Плита электрическая | 1100-6000 |
Компьютер (тут всякое возможно) | 400-800 |
Фен для волос | 450-2000 |
Кондиционер | 1000-3000 |
Дрель | 400-800 |
Шлифовальная машина | 650-2200 |
Перфоратор | 600-1400 |
Выключатели, которые идут после вводного удобно разделять на группы. Отдельные выключатели для питания плиты, стиралки, бойлера и других мощных приборов. Отдельные для питания освещения отдельных комнат, отдельные для групп розеток комнат. Но это в идеале, в реальности бывает просто вводной и три автомата. Но что-то я отвлекся…
Зная значение мощности, которая будет подключаться к данной розетке мы выбираем по таблице сечение с округлением в большую сторону.
За основу возьму таблицы 1.3.4-1.3.5 из 7-го издания ПУЭ. Эти таблицы даны для проводов, шнуров алюминиевых или медных с резиновой и (или) ПВХ изоляцией. То есть то что мы используем в домашней проводке — к данному типу подходит и любимые электриками медные NYM и ВВГ, и алюминиевый АВВГ.
Кроме таблиц нам понадобятся две формулы активной мощности: для однофазной (P=U*I*cosf) и трехфазной сети (та же формула, только еще умножить на корень из трех, который равен 1,732). Косинус принимаем единице, будет у нас для запаса.
Хотя существуют таблицы, где для каждого типа розетки (розетка для станка, розетка для того, для сего) описан свой косинус. Но больше единицы он быть не может, поэтому не страшно, если примем его 1.
Еще перед взглядом в таблицу стоит определиться как и в каком количестве у нас будут проложены наши провода. Варианты есть следующие — открыто или в трубе. А в трубе можно двух- или трех- или четырех одножильных, одного трехжильного или одного двухжильного. Для квартиры нам на выбор либо два одножильных в трубе — это на 220В, либо четыре одножильных в трубе — на 380В. При прокладке в трубе, необходимо, чтобы процентов 40 оставалось свободного пространства в этой самой трубе, это для отсутствия перегрева. Если прокладывать необходимо провода в другом количестве или другим способом то смело открывайте ПУЭ и пересчитывайте для себя, или же выбирайте не по мощности, а по току, о чем пойдет речь чуть позже в этой статье.
Выбирать можно как медный, так и алюминиевый кабель. Хотя, в последнее время большее применение получает медный, так как для одной и той же мощности потребуется меньшее сечение. К тому же медь имеет лучшие электропроводящие свойства, механическую прочность, меньше подвержена окислению, и плюс ко всему срок службы медного провода выше по сравнению с алюминием.
Определились с тем, медь или алюминий, 220 или 380В? Что же, смотрим в таблицу и выбираем сечение. Но учитываем, что в таблице у нас приведены значения для двух или четырех одножильных проводов в трубе.
Посчитали мы нагрузку например в 6кВт для розетки на 220В и смотрим 5,9 мало, хоть и близко, выбираем 8,3кВт — 4мм2 для меди. А если решили алюминий, то 6,1кВт — тоже 4мм2. Хотя выбрать стоит медь, так как ток при таком же сечении будет допустимый на 10А больше.
Выбор сечения кабеля по току
Суть выбора аналогичная, только теперь у нас есть ПУЭ, где прописаны токи, но сами токи нам неизвестны. Хотя, постойте… Ведь мы знаем мощности приборов и можем по формуле вычислить величины токов. Да и токи могут быть написаны в паспортах на изделия. Аналогично смотрим в таблицы ниже. Это уже таблицы из официальных документов, так что придраться не к чему.
Выбор сечения провода с резиновой или ПВХ изоляцией по допустимому току
Данные провода наиболее распространены, поэтому и приведена эта таблица. В ПУЭ же имеются другие таблицы на все случаи жизни для проводов, кабелей, шнуров с оболочкой и без при прокладке в воде, земле и воздухе. Но это уже частные случаи. Кстати, таблица что приведена при расчете по мощности полностью является частным случаем таблиц выбора по току, которые являются официальными и описаны в ПУЭ.
Расчет кабеля по мощности и длине
В случае, если вы прокладываете кабель на длинное расстояние (ну метров 15 и более), то Вам необходимо учитывать и падение напряжения, которое вызвано сопротивлением кабельной линии.
Чем же неблагоприятно для нас падение напряжения на конце кабельной линии? Для лампочки это ухудшение светового потока при снижении напряжения, или уменьшение срока службы при повышенном напряжении. Существуют допустимые величины отклонения напряжения. Но в основном для электроприборов это плюс минус пять процентов.
В этом случае требуется произвести расчет, и в случае, если напряжение будет ниже номинального на 5% и более, то придется увеличить сечение и заново произвести расчет. Или же воспользоваться очередной таблицей.
Сейчас немного углубимся в матчасть. Падение напряжения для трехфазной сети определяется по формуле:
Эта величина состоит из двух частей, активной(R) и индуктивной(X). Индуктивной частью можно пренебречь в следующих случаях:
- сеть постоянного тока
- сеть переменного тока, при cos=1
- сети, выполненные кабелями или изолированными проводами, проложенными в трубах, если их сечение не больше определенной величины, но не будем углубляться дальше.
В общем индуктивной составляющей пренебрегаем, косинус принимаем равным 1. Значение R определяется по формуле:
где р — удельное сопротивление (для меди — 0,0175, а для алюминия — 0,03)
Далее два варианта расчета:
а) по заданному значению падения напряжения находим допустимое сечение и выбираем следующее большее значение.
б) по заданному значению мощности или тока определяем падение напряжения на участке, и в случае, если оно будет больше 5%, выбираем другое сечение и повторяем расчет.
В вышеприведенных формулах длина в метрах, ток в амперах, напряжение в вольтах, площадь в мм2. Сама величина падения напряжения в относительных величинах, безразмерная. Формулы пригодны для расчетов при отсутствии индуктивной составляющей и косинусе равном 1. Ряд сечений кабелей стандартный. В принципе с полученным значением сечения можно идти на рынок и смотреть, что подойдет с округлением в большую сторону.
А можно воспользоваться таблицами в интернетах, но эти таблицы… Не понятно откуда и для какого случая они построены. Формулы — наше всё!
Определение сечения кабеля по диаметру
Если у Вас есть возможность замерить диаметр жилы кабеля, естественно голой, без изоляции, значит можно определить сечение этой жилы. Опять у нас два пути: формула или таблица. Каждый пусть выбирает, что ему удобнее.
Формула: пидэквадратначетыре. Это все знают. Измеряем диаметр провода (линейка, штангенциркуль, микрометр), повторюсь очищенного. Значение возводим в квадрат, умножаем на число пи (равно 3,14) и делим на 4. Получаем значение сечения. Примерное, ведь погрешности тут и в числе пи и в самом измерении. Хотите, вот таблица элементарная — измеряем диаметр, смотрим соответствует ли заявленному на бирке сечению.
Если провод многожильный, то либо каждую жилу измеряем, а потом считаем их число. Ну и умножаем число на диаметр одной и далее по схеме, приведенной выше. Либо, если они хорошо скручены в форме круга на конце, производим замер как на одножильном.
Сохраните в закладки или поделитесь с друзьями
Самое популярное
Расчет площади поперечного сечения и токонесущей способности проводника_Luoyang Yilan Electric Appliance Co., Ltd.
Во-первых, общий ток по медному проводу. Безопасность проводника зависит от максимально допустимой температуры сердечника, условий охлаждения и условий прокладки, которые необходимо определить. Как правило, безопасная пропускная способность медного провода составляет 5 ~ 8 А / мм2, а безопасный ток алюминиевого провода составляет 3 ~ 5 А / мм2. <Ключевые моменты> Общая пропускная способность по току безопасности для медных проводов 5 ~ 8A / мм2, пропускная способность по току безопасности для алюминиевых проводов 3 ~ 5A / мм2.Например: медный провод 2,5 мм2BVV, рекомендуемая безопасная пропускная способность 2,5 × 8A / мм2 = 20A4 мм2BVV медный провод, рекомендуемая допустимая нагрузка по току 4 × 8A / мм2 = 32A
Во-вторых, рассчитайте площадь поперечного сечения медного проводника, используя безопасную пропускную способность медного провода рекомендуемого значения 5 ~ 8A / мм2, рассчитайте выбранную площадь поперечного сечения медного провода S диапазон: S = = 0,125I ~ 0,2I (мм2) S —— площадь поперечного сечения медного провода (мм2) I —— ток нагрузки (A)
В-третьих, расчет мощности общей нагрузки (также можно использовать электрические приборы, например, осветительные приборы, холодильники и т. Д.) делится на два вида: резистивная нагрузка и индуктивная нагрузка. Для формулы расчета резистивной нагрузки: P = UI для формулы расчета нагрузки люминесцентных ламп: P = UIcosф, где коэффициент мощности люминесцентной лампы cosф = 0,5. У разных индуктивных нагрузок коэффициент мощности разный, можно использовать единый расчет бытовой техники, когда коэффициент мощности cosф принимают 0,8. То есть, если в доме есть вся бытовая техника общей мощностью 6000 Вт, максимальный ток I = P / Ucosф = 6000/220 * 0.8 = 34 (A) Однако в нормальных условиях бытовая техника не может использоваться одновременно, поэтому добавьте общий коэффициент, общий коэффициент обычно равен 0,5. Поэтому приведенный выше расчет следует переписать в виде I = P * общий коэффициент / Ucosф = 6000 * 0,5 / 220 * 0,8 = 17 (А) То есть суммарное значение тока этого семейства составляет 17А. Общий выключатель воздуха на воротах не может использовать 16А, он должен быть больше 17А.
Приблизительная формула:
Двести пятьдесят раз умножить на девять, подняться по прямой.
Тридцать пять на 3,5, обе группы по пять очков.
Условия изменились, высокотемпературная модернизация меди Цзюцзян.
Пробив числа двести тридцать четыре, восемь семь шесть раз полной нагрузки.
Описание:
(Защитный ток) прямо не указывается, но выражается «поперечное сечение, умноженное на определенное количество раз» с помощью мысленной арифметики, полученной из сердцевины линии (провод с резиновой и пластиковой изоляцией). Как видно из Таблицы 53 кратность уменьшается с увеличением сечения.«2,5 балла умножить на девять, подняться на прямой участок», который составляет 2,5 мм и ниже различных сечений изолированного провода с алюминиевым сердечником, грузоподъемность примерно в 9 раз превышает количество поперечного сечения. Например, провод 2,5 мм, несущая способность 2,5 × 9 = 22,5 (А). От 4 мм ‘и выше проводник тока и номер поперечного сечения отношения — это количество линий вдоль линейного ряда, умноженное на 1, то есть 4 × 8,6 × 7,10 × 6 , 16 × 5,25 × 4.
«35 на 3.5, удвойте группу из пяти точек, «указанная 35-миллиметровая» несущая способность провода в 3,5 раза больше числа поперечного сечения, то есть 35 × 3,5 = 122,5 (A). Пропускная способность и количество пересечений между несколькими линиями между двумя линиями в группе из двух проводов от 50 мм и выше, за которыми следуют 0,5 раза, то есть пропускная способность проводника 50,70 мм в 3 раза больше количество переходов; 95 120 мм «Расход в 2,5 раза больше площади поперечного сечения и т. Д.
«Условия переменные преобразования, высокотемпературное обновление меди Цзюцзян.«Приведенная выше формула представляет собой изолированный провод с алюминиевым сердечником, применение температуры окружающей среды 25 ℃ в зависимости от условий. Если линия изоляции алюминиевого провода при температуре окружающей среды в долгосрочной перспективе выше 25 ℃ в регионе, пропускная способность линии может рассчитывается в соответствии с формулой формулы, а затем может быть девять раз; когда использование алюминиевой проволоки не является медной проволокой, она немного больше, чем емкость тех же спецификаций алюминиевой линии, в соответствии с приведенными выше формулами для рассчитать линию, чем алюминиевая линия, чтобы увеличить пропускную способность по току.Например, пропускная способность медной линии 16 мм, согласно расчету алюминиевой линии 25 мм2
Оптимизация участка кабеля передачи
Раньше при выборе силового распределительного кабеля тип кабеля обычно определялся в соответствии с условиями прокладки, а затем сечение кабеля выбиралось в соответствии с условиями нагрева. Наконец, сечение кабеля соответствует требованиям по допустимой нагрузке по току, а также требованиям по потерям напряжения и термической стабильности.
Если принять во внимание экономические выгоды, оптимальное поперечное сечение кабеля должно быть минимальным сечением для начальных инвестиций и стоимости всего срока службы кабеля. С этой точки зрения, чтобы выбрать сечение кабеля, необходимо для теплового режима выбрать в основе сечения, а затем искусственно увеличить с 4 до 5 сечение, называемое сечением наилучшего сечения.
По мере увеличения поперечного сечения сопротивление линии уменьшается, так что падение давления в линии уменьшается, что значительно улучшает качество электропитания, потери мощности уменьшаются, так что эксплуатационные расходы на кабель для уменьшения пропускной способности кабеля , Таким образом, можно гарантировать, что общая стоимость всего кабеля будет самой низкой.
Следующее будет использовано для подтверждения метода полной стоимости владения: кабель должен иметь наилучшее поперечное сечение в соответствии с обычными методами на основе выбранного, а затем повысить уровень с 4 до 5.
Для гончарной сушилки, например, трехфазная мощность 70кВт, напряжение питания 400В, ток 101А, длина линии 100м. 2 Выберите сечение кабеля в соответствии с условиями нагрева
В соответствии с требованиями к прокладке выбранного типа YJLV, трехжильный силовой кабель 1 кВ, прямая прокладка трубы в земле, в соответствии с тепловыми условиями выбранное сечение кабеля S составляет 25 мм2, это сечение допускает замыкание на 125 А.
3 Выбрать сечение кабеля по совокупной стоимости владения
Метод общей стоимости владения — это распространенный метод сравнения экономических выгод от различных схем. Текущие инвестиции сравнительной схемы и будущая стоимость схемы выражаются текущей стоимостью. Будущая стоимость схемы умножается на коэффициент текущей стоимости Q, и после расчета рассчитывается общая стоимость владения.
Общая стоимость владения C = первоначальные инвестиции + стоимость PV
Значение PV называется приведенной стоимостью PV = Q × годовые потери энергии
.Первоначальные вложения в это оборудование, включая стоимость кабеля, плюс стоимость прокладки.Различное сечение силового кабеля, длина 100 м при первоначальных вложениях в таблице 1.
Таблица 1 начальные вложения в силовые кабели различного сечения
Сечение кабеля Цена за единицу кабеля (юаней / м) Цена кабеля (юаней) Полная стоимость оборудования (× 105 юаней) первоначальные инвестиции C
257.757750.1616775
359.179170.1616917
Первоначальные инвестиции в кабель C = цена за единицу кабеля × длина кабеля + интегральная стоимость прокладки.Общая стоимость владения:
Потери мощности P = 3I2r0l × 10-3 (кВт), где I = 101A, l = 0,1 км.
Годовые потери мощности A = Pτ (кВтч), где τ — часы максимальной годовой потери нагрузки, возьмем τ = 4500ч.
Годовые затраты на потерю энергии Cf = A × цена на электроэнергию (в юанях), возьмем цену на промышленную электроэнергию на Северо-Востоке (0,398 юаня / кВтч).
Значение PV (приведенная стоимость) = Q × Cf (юань), Q (коэффициент текущей стоимости)
Q = {1 — [(1 + a) / (1 + i)] n} / (i-a)
Где i — годовая процентная ставка, i = 7%;
A — годовой уровень инфляции, a = 0;
N — лет использования, n = 20 лет.Замена Q-style
Q = {1- [1 / (1 + 0,07)] 20} /0,07=10,59
Оптимальное экономичное сечение распределительного кабеля составляет 120 мм2 при минимальной совокупной стоимости владения. По мере роста цены оптимальное сечение распределительного кабеля станет больше.
Расчет несущей способности проводника
1, использование: различную пропускную способность провода (безопасный ток) обычно можно найти в руководстве. Но с помощью формул, а затем с помощью простой арифметики в уме, можно вычислить напрямую, не ищите таблицы.(Алюминий или медь), тип (изолированный провод или неизолированный провод и т. Д.), Способ прокладки (Ming или труба и т. Д.), Температура окружающей среды (25 градусов или около того выше) и т. Д., Влияние большего количества факторов, расчет более сложный.
10 на пятом, 100 на втором.
25,35, четыре или три круга.
70,95, дважды с половиной.
Температура проникновения — восемьдесят девять раз.
Голый плюс половина.
Медная проволока.
4.Описание: формула представляет собой изолированный провод с алюминиевым сердечником, Ming Fu при температуре окружающей среды 25 градусов. Если условия другие, есть другое утверждение. Линии изоляции включают различные типы проводов с резиновой или пластиковой изоляцией. Формулы для различных сечений тока (тока, безопасности) прямо не указываются, но выражаются «с определенным количеством пересечений». Для этого следует ознакомиться с сечением провода, (квадратный мм) расположение:
11.52.54610162535507O95l20150185 …
Площадь поперечного сечения изолированного провода с алюминиевым сердечником на заводе-изготовителе обычно начинается с 2,5, а у медного изолированного провода — от 1; голая алюминиевая линия начинается с 16; голый медный провод начинается с 10
① Эта формула указала: пропускная способность линии изоляции алюминиевого сердечника, безопасность, можно рассчитать по количеству пересечений количество раз. В формуле арабскими цифрами указано сечение провода (квадратные миллиметры), а китайскими иероглифами — кратное.Расположение сечения формулы и кратных следующее:
..1016-2535-5070-
В пять раз вдвое больше, чем вдвое больше
Иногда формула становится еще более ясной. Исходное «10 следующих пяти» относится к поперечному сечению от 10 ниже, грузоподъемность в пять раз больше числа поперечного сечения. «100 на двоих» (читайте первые два) относится к более чем 100 поперечным сечениям, грузоподъемность в два раза больше числа поперечных сечений.Разделы 25 и 35 в четыре и три раза превышают границы. Это «трюки 25,35 четыре три круга». При этом сечение 70,95 было в 2,5 раза. Из приведенного выше расположения видно: помимо 10 внизу и 100 и более, середина поперечного сечения провода одинакова для каждой из двух спецификаций.
Ниже, чтобы покрыть алюминиевый сердечник изолированным проводом, температура окружающей среды 25 градусов, например:
[Пример 1] 6 квадратных миллиметров, согласно 10 пять, рассчитать поток нагрузки 30 An.
[Пример 2] 150 квадратных миллиметров, согласно 100 на втором, рассчитать расход 300 ампер.
[Пример 3] 70 квадратных миллиметров, согласно 70,95 два с половиной раза, вычислить поток нагрузки 175 am.
Из приведенной выше компоновки также видно, что кратность уменьшается с увеличением поперечного сечения. На стыке множественных преобразований ошибка немного больше. Например, секции 25 и 35 в четыре и три раза превышают границу, 25 — в четыре раза больше диапазона, но близко к трехкратной стороне изменения, это в четыре раза больше тона, то есть 100A.Но реально меньше четырех раз (по мануалу на 97). А 35 наоборот, по формуле это три раза, то есть 105 An, на самом деле 117 An. Но влияние на использование этого невелико. Конечно, если количество сундуков при выборе сечения провода 25 не должно превышать 100 А, то 35 может быть чуть больше 105 А. точнее. Точно так же квадратный провод 2,5 мм расположен в пять раз больше исходного (левого) конца, на самом деле более чем в пять раз <до 20 или более>, но для уменьшения потерь мощности в проводе обычно не должно быть так. большой, ручной В общем только стандартный 12 Ан.
② снизу, формула заключается в изменении условий лечения. (Включая пластину желоба и другие прокладки, то есть с защитным слоем оболочки, не обнаженным) по расчету ①, а затем нажмите 20% (на 0,8), если температура окружающей среды выше 25 градусов, следует рассчитать с помощью ①, затем нажмите Скидка 10. (По 0,9).
По температуре окружающей среды, по условиям лета самый жаркий месяц, средняя максимальная температура. На самом деле температура переменная, в нормальных условиях она влияет на ток проводника не очень сильно.Поэтому только для какого-то высокотемпературного цеха или более жарких мест более 25 градусов учитывайте только скидку.
Также существует ситуация, когда оба условия меняются (выше в трубе и температуре). По расчету после 20% скидки, скидка 10%. Или просто дюжина шансов (например, 0,8 × 0,9 = 0,72, около 0,7). Также можно сказать, что температура трубки в восемьдесят девять раз больше значения.
Например: (изолированный провод с алюминиевым сердечником) 10 квадратных миллиметров, через трубку (скидка 20%) 40 А (10 × 5 × 0.8 = 40)
Трубка и высокая температура (30%) 35A (1O × 5 × 0,7 = 35)
95 квадратных миллиметров, сквозная трубка (скидка 20%) 190 Ann (95 x 2,5 x 0,8 = 190)
Высокая температура (скидка 10%), 214 утра (95 x 2,5 x 0,9 = 213,8)
Трубка и высокая температура (Qizhe). 166A (95 x 2,5 x 0,7 = 166,3)
Для допустимой токовой нагрузки неизолированного алюминия, код горловины плюс половина неизолированной линии, то есть на после расчета половины (на 1,5). Это относится к тому же сечению изолированного провода с алюминиевым сердечником по сравнению с алюминиевым неизолированным проводом, пропускная способность может быть увеличена вдвое.
[Пример 1] Квадратный неизолированный алюминиевый провод 16 мм, 96 А (16 x 4 x 1,5 = 96). Высокотемпературный, 86 А (16 × 4 × 1,5 × 0,9 = 86,4)
[Пример 2] Алюминиевый провод без покрытия, 35 квадратных миллиметров, 150 А (35 × 3 × 1,5 = 157,5)
[Пример 3] Оголенный алюминиевый провод 120 квадратных миллиметров, 360 А (120 × 2 × 1,5 = 360)
③ для определения допустимой токовой нагрузки медного провода, формулы, которые рассчитывает оператор медной линии. То есть поперечное сечение медного провода для повышения порядка ряда, а затем в соответствии с соответствующими условиями алюминия.
[Пример 1] 35 квадратный неизолированный медный провод 25 градусов, увеличение до 50 квадратных миллиметров, а затем на 50 квадратных миллиметров неизолированный алюминиевый провод, 25 градусов, рассчитанный для 225 An (50 × 3 × 1,5)
[Пример 2] Проволока с медной изоляцией размером 16 квадратных мм, 25 градусов, в соответствии с теми же условиями, для 25 квадратных миллиметров алюминиевой изоляции, рассчитано как 100 А (25 × 4)
[Пример 3] 95 квадратных миллиметров медного изолированного провода под углом 25 градусов через 120 квадратных миллиметров алюминиевого изолированного провода при тех же условиях, рассчитанных как 192 An (120 × 2 × 0.8).
Калибры проводовAWG Номинальные значения тока
AWG — American Wire Gauge — используется в качестве стандартного метода определения диаметра провода, измерения диаметра проводника (неизолированного провода) с удаленной изоляцией. AWG иногда также называют калибром проводов Брауна и Шарпа (B&S).
Приведенная ниже таблица AWG предназначена для одинарного сплошного круглого проводника. Из-за небольших зазоров между жилами в многожильном проводе многожильный провод с той же допустимой нагрузкой по току и электрическим сопротивлением, что и сплошной провод, всегда имеет немного больший общий диаметр.
Чем больше цифра, тем тоньше проволока. Типичная бытовая проводка — это AWG номер 12 или 14. Телефонный провод имеет типичный AWG 22, 24 или 26.
В таблице ниже указаны номинальные токи одно- и многожильных кабелей с ПВХ-изоляцией. Имейте в виду, что текущая нагрузка зависит от метода установки — корпуса — и от того, насколько хорошо сопротивление отводится от кабеля. Важны рабочая температура жилы, температура окружающей среды и тип изоляции жилы.Перед детальным проектированием всегда проверяйте данные производителя.
Для полной таблицы с одноядерными и многоядерными значениями тока — поверните экран!
1) Номинальный ток до 1000 В , одножильные и многожильные кабели с ПВХ изоляцией, температура окружающей среды до 30 o C
Загрузите и распечатайте диаграмму AWG
Значения для Сопротивление основано на удельном электрическом сопротивлении меди 1.724 x 10 -8 Ом · м (0,0174 мкОм · м) и удельное электрическое сопротивление для алюминия 2,65 x 10 -8 Ом · м (0,0265 мкОм · м).
Чем выше номер калибра, тем меньше диаметр и тоньше проволока.
Из-за меньшего электрического сопротивления более толстый провод пропускает больше тока с меньшим падением напряжения, чем более тонкий провод. Для больших расстояний может потребоваться увеличить диаметр провода — уменьшить калибр — чтобы ограничить падение напряжения.
Поправочные коэффициенты при температуре окружающей среды выше 30
o C- температура окружающей среды 31-40 o C : поправочный коэффициент = 0,82
- температура окружающей среды 4 1-45 o C : поправочный коэффициент = 0,71
- температура окружающей среды 45-50 o C : поправочный коэффициент = 0,58
Калибр провода — Energy Education
Рисунок 1.Схема, показывающая разные калибры провода и их соответствующее количество в зависимости от его поперечного сечения. [1]Калибр провода измеряет площадь поперечного сечения провода. Знать калибр важно, потому что он определяет, какой электрический ток может выдержать провод, не будучи поврежденным — эта величина называется допустимой допустимой нагрузкой.
Американская система калибра проводов
Американская система калибра проводов или AWG стандартизирует площадь поперечного сечения проводов путем присвоения им номера AWG.Как видно на Рисунке 1, провод с меньшим номером имеет больший диаметр и, следовательно, может пропускать более высокие токи. Всего существует 40 манометров различных размеров с площадью поперечного сечения от 0,013 мм 2 до 107,22 мм 2 , причем их диаметры постепенно изменяются между каждым номером калибра.
Значения калибра проводов
Цифры в таблице ниже взяты из Таблица 310.15 (B) (16) в Национальном электротехническом кодексе (США) 2014 г. и предполагают номинальную температуру 90 ° C. [2] Кроме того, таблица 3.1 на стр. 69 в документе Introduction to Electricity использовалась в качестве шаблона и справочного материала. [3]
Номер AWG | Площадь поперечного сечения (мм 2 ) | Ом / км (/ км) | Пропускная способность (A) | Пример использования |
---|---|---|---|---|
18 | 0,82 | 20,95 | 14 | Освещение низковольтное |
16 | 1.31 | 13,18 | 18 | Удлинители |
14 | 2,08 | 8,28 | 25 | Светильники |
12 | 3,31 | 5,21 | 30 | Кухонная техника |
10 | 5,26 | 3,28 | 40 | Сушилки электрические |
8 | 8.37 | 2,06 | 55 | Духовки электрические |
6 | 13,30 | 1,30 | 75 | Электрические обогреватели большие |
4 | 21,15 | 0,81 | 85 | Большие печи |
3 | 26,67 | 0,65 | 115 | Крупная коммерческая проводка |
2 | 33.63 | 0,51 | 130 | Кабель автомобильного аккумулятора |
1 | 42,41 | 0,41 | 145 | Распределение энергии |
1/0 | 53,47 | 0,32 | 170 | Распределение энергии |
2/0 | 67,43 | 0,26 | 195 | Распределение энергии |
3/0 | 85.03 | 0,20 | 225 | Распределение энергии |
4/0 | 107,22 | 0,16 | 260 | Распределение энергии |
250 | 126,68 | 0,13 | 290 | Распределение энергии |
350 | 177,35 | 0,10 | 350 | Распределение энергии |
400 | 202.68 | 0,08 | 380 | Распределение энергии |
Более полный список см. На странице отделения доктора Роулетта.
Для дальнейшего чтения
Для получения дополнительной информации см. Соответствующие страницы ниже:
Список литературы
Справочный центр— Справочная таблица калибра проводов (AWG)
Все размеры калибра на этом веб-сайте относятся к американскому калибру проводов (AWG). Имеющиеся манометры выделены жирным шрифтом ниже.Информация о диаметре в таблице относится только к сплошной проволоке. Калибры многожильных проводов следует измерять путем расчета эквивалентной площади поперечного сечения меди. Во-первых, измерьте чистый диаметр одной пряди и найдите значение круговых милов в строке, которая соответствует вашему измерению. Во-вторых, умножьте круглые милы на количество жил кабеля. Наконец, найдите в таблице строку с круговым числом милов, которое наиболее точно соответствует вашему расчету.
Американский калибр проводов (AWG) — это система числовых размеров проводов, которые начинаются с наименьших цифр (6/0) для наибольших размеров.Размеры датчиков отличаются друг от друга на 26% в зависимости от площади поперечного сечения. AWG также известен как Brown & Sharpe Gage.
SWG = Standard or Sterling Wire Gauge, британская система измерения проволоки.
BWG = Birmingham Wire Gauge, старая британская система измерения проводов, которая широко использовалась во всем мире.
Cir Mils или CMA = Круглая миловая площадь, равная 1/1000 (0,001) дюйма в диаметре или 0,000507 мм.
AWG / SWG / BWG / MM | Диаметр без оболочки.(Дюймы) | Диаметр без оболочки. (ММ) | AWG | SWG | BWG | Круглые фрезы | |||||||||
6/0 AWG | 0,580000 | 14,73200 | 6/0 | — — | 9027 90279027 9038 5/0 AWG | 0,516500 | 13,11910 | 5/0 | 7/0 | — — | 266,764,588301 | ||||
7/0 SWG | 0,500000 | 12.70000 | 5/0 | 7/0 | — — | 249,992,820000 | |||||||||
6/0 SWG | 0,464000 | 11.78560 | 4/0 | 6/0166,280 | 4/0 | 6/0166,280 | |||||||||
4/0 AWG | 0,460000 | 11,68400 | 4/0 | 4/0 | 4/0 | 211,593, | 8 | ||||||||
4/0 BWG54 | |||||||||||||||
4/0 BWG54 | |||||||||||||||
0 | 4/0 | 4/0 | 206,110.080348 | ||||||||||||
5/0 SWG | 0.432000 | 10. | 4/0 | 5/0 | 3/0 | 186,618.640159 | |||||||||
3/0 BWG9 0.4259 | / 03/0 | 3/0 | 180,619,812450 | ||||||||||||
3/0 AWG | 0,409600 | 10,40384 | 3/0 | 3/0 | 3/07 | 3277 | 4/0 SWG | 0.400000 | 10.16000 | 4/0 | 4/0 | 4/0 | 159,995,404800 | ||
2/0 BWG | 0,380000 | 9,65200 | 2/02/09 280 | 0144,395,852832 | |||||||||||
3/0 SWG | 0,372000 | 9,44880 | 3/0 | 3/0 | 3/0 | 138,380,025612 | |||||||||
2/0 | 2/0 | 2/0 | 133075.217970 | ||||||||||||
2/0 SWG | 0,348000 | 8,83920 | 2/0 | 2/0 | 2/0 | 121,100,521893 | |||||||||
0 BWG | 0 BWG | 0 | 0 | 115,596,679968 | |||||||||||
0 AWG | 0,324900 | 8,25246 | 0 | 0 | 0 | 105,556.7 | |||||||||
324000 | 8,22960 | 0 | 0 | 0 | 104,972.985089 | ||||||||||
1 SWG | 0,300000 | 7,62000 | 1 | 1 | 1 | 1 | 1 | 1 902 | 7,62000 | 1 | 1 | 1 | 89,997,415200 | ||
1 AWG | 0,289300 | 7,34822 | 1 | 1 | 1 | 1 | 086294|||||||||
2 BWG | 0,283000 | 7,18820 | 2 | 2 | 2 | 80,086.699844 | |||||||||
2 SWG | |||||||||||||||
2 | |||||||||||||||
1,5 AWG | 0,273003 | 6, | 1,5 | 2 | 2 | 74,528,4 | |||||||||
3 BWG | 0.259000 | 6,57860 | 2 | 3 | 3 | 67,079,073434 | |||||||||
2 AWG | 0,258000 | 6,55320 | 2 | 2 | 22 | 22 | 22 | 26,40080 | 2 | 3 | 3 | 63,502,176165 | |||
2,5 AWG | 0,243116 | 6,17515 | 2,5 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 6 | |||
4 BWG | 0,238000 | 6,04520 | 3 | 4 | 4 | 56,642.373184 | |||||||||
4 SWG | |||||||||||||||
3 AWG | 0,229000 | 5,81660 | 3 | 4 | 5 | 52,439,4 | |||||||||
5 BWG | 0,220000 | 5.58800 | 3 | 5 | 5 | 48,398.609952 | |||||||||
3,5 AWG | 0,216501 | 5,49913 | 3,5 | 5,3279 46 | |||||||||||
4 | 6 | ||||||||||||||
4 | 5 | 5 | 44,942.709208 | ||||||||||||
4 AWG | 0.204000 | 5.18160 | 4 | 5 | 6 | 41,614.804788 | |||||||||
6 BWG | 0,203000 | 5,15620 | 4 | 6 | 6 | 41,207,816478 | |||||||||
4,5 AWG | |||||||||||||||
5 AWG | 0,182000 | 4,62280 | 5 | 7 | 7 | 33,123,048679 | |||||||||
7 BWG | 0.179000 | 4,54660 | 5 | 8 | 7 | 32,040.079782 | |||||||||
5,5 AWG | 0,171693 | 4,36100 | 5,5 | ||||||||||||
4,16560 | 6 | 8 | 8 | 26,895.227547 | |||||||||||
6 AWG | 0,162023 | 4,11538 | 6 | 7 | 8 26250698587 | ||||||||||
6,5 AWG | 0,152897 | 3,88358 | 6,5 | 9 | 9 | 23,376,821207 | |||||||||
9 BWG | |||||||||||||||
7 AWG | 0.144285 | 3.66484 | 7 | 9 | 9 | 20,817.563327 | |||||||||
9 SWG | 0.144000 | 3.65760 | 7 | 9 | 9 | 20,735.404462 | |||||||||
7,5 AWG | 0,136459 | 3,46606 | 7,5 | ||||||||||||
10279 | 7,5 | ||||||||||||||
9 | 7,5 | ||||||||||||||
9 | 3,40360 | 8 | 10 | 10 | 17,955.484304 | ||||||||||
3,35 мм | 0,131890 | 3,34999 | 8 | 9 | 340630 | ||||||||||
8 AWG | 0,128500 | 3,26390 | 8 | 10 | 10 | 16,511.775768 | |||||||||
10 SWG | 80222 9027,328 10 | ||||||||||||||
3,15 мм | 0,124016 | 3,14999 | 8 | 10 | 11 | 15379,402531 | |||||||||
8,5 AWG | 0.121253 | 3,07983 | 8,5 | 10 | 11 | 14,701,867759 | |||||||||
11 BWG | 0,120000 | 3,04800 | 902 | 2,99999 | 9 | 10 | 11 | 13,949,571457 | |||||||
11 SWG | 0,116000 | 2, | 9 | 11 | 11 | 11 | 11 | 613544 | |||||||
9 AWG | 0,114400 | 2, | 9 | 11 | 11 | 13,086.984131 | |||||||||
2,8 мм | 1227802 | 9027,110236 | 2,8 MM | 1227802 9099 9027,192 | |||||||||||
12 BWG | 0.109000 | 2.76860 | 10 | 12 | 12 | 11,880.658778 | |||||||||
9,5 AWG | 0.107979 | 2,74267 | 9,5 | 11 | 12 | 11,659,129581 | |||||||||
2,65 мм | 0,104331 | 2,64999 | 10 | 12278010 | 122792.64160 | 10 | 12 | 12 | 10,815.689364 | ||||||
10 AWG | 0.101900 | 2.58826 | 10 | 12 | 12 | 12 | 311783 | ||||||||
2,5 мм | 0,098425 | 2,50000 | 10 | 12 | 13 | 9,687.202401 | |||||||||
10,5 AWG | 0,0 | 902 902 902 902 902 902 902 902 9 0272 902 902 902 902 902 902||||||||||||||
13 BWG | 0,0 | 2,41300 | 11 | 13 | 13 | 9,024.740802 | |||||||||
2,36 MM | 0.0 | 2,36000 | 11 | 12 | 13 | 8,632,614798 | |||||||||
13 SWG | 0,0 | 2,33680 | 11 | 13 | 11 | 13 | 11 | 13 | 2,30378 | 11 | 13 | 13 | 8,226,253735 | ||
2,24 мм | 0,088189 | 2,24000 | 11 | 13 | 14 | 13 | 14 | 14 | 041082 | ||||||
11,5 AWG | 0,085800 | 2,17932 | 11,5 | 13 | 14 | 7,361,428574 | |||||||||
2,12 мм | |||||||||||||||
2,12 мм | |||||||||||||||
0,08349 2,12 мм | |||||||||||||||
14 BWG | 0,083000 | 2,10820 | 12 | 14 | 14 | 6,888.802148 | |||||||||
12 AWG | 0.080800 | 2,05232 | 12 | 14 | 14 | 6,528.452497 | |||||||||
14 SWG | 0,080000 | 2,03200 | 12 | 14 6802 | 214 | 214 | 22,00000 | 12 | 14 | 15 | 6,199.809536 | ||||
12,5 AWG | 0,076400 | 1, | 12,5 | 14 | 15 | 7 | |||||||||
1,9 мм | 0,074803 | 1, | 13 | 15 | 15 | 5,595.328107 | |||||||||
13 AWG | 0,072000 | ||||||||||||||
13 AWG | 0,072000 | ||||||||||||||
15 SWG | 0,072000 | 1,82880 | 13 | 15 | 15 | 5,183,851116 | |||||||||
15 BWG | 0.072000 | 1,82880 | 13 | 15 | 15 | 5,183,851116 | |||||||||
1,8 ММ | 0,070866 | 1,80000 | 13 | 15 | 15 | 1,72974 | 13,5 | 15 | 16 | 4,637,476808 | |||||
1,7 мм | 0,066929 | 1,70000 | 14 | 16 | 16 | 16 | 4 | 362390 | |||||||
16 BWG | 0,065000 | 1,65100 | 14 | 16 | 16 | 4,224.878658 | |||||||||
14 AWG | |||||||||||||||
14 AWG | 0,0271002 | 002 | 002 902 902 902 902 902 | ||||||||||||
16 SWG | 0,064000 | 1,62560 | 14 | 16 | 16 | 4,095,882363 | |||||||||
1,6 мм | 0.062992 | 1,60000 | 14 | 16 | 17 | 3,967,878103 | |||||||||
14,5 AWG | 0,060500 | 1,53670 | 14,5 | 1,50000 | 15 | 17 | 17 | 3,487,3 | |||||||
17 BWG | 0,058000 | 1.47320 | 15 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | |||||
15 AWG | 0,057100 | 1,45034 | 15 | 17 | 17 | 3,260,316361 | |||||||||
17 SWG | 9027,16000 902 | 9027,156000 902 9027,156000 902 902||||||||||||||
1,4 мм | 0,055118 | 1,40000 | 15 | 17 | 18 | 3,037, | 3|||||||||
15,5 AWG | 0.053900 | 1,36906 | 15,5 | 16 | 18 | 2,905,126562 | |||||||||
1,32 мм | 0,051968 | 1,32000 | 902 902 902 902 902 902 902 902 | 1,30048 | 16 | 18 | 18 | 2,621,364712 | |||||||
16 AWG | 0,050800 | 1,29032 | 16 | 18 | 18 2,580.565884 | ||||||||||
1,25 мм | 0,049213 | 1,25000 | 16 | 18 | 18 | 2,421.800600 | |||||||||
18 BWG | |||||||||||||||
18 SWG | 0,048000 | 1,21920 | 16 | 18 | 18 | 2,303, | 9 | ||||||||
16,5 AWG | 0.048000 | 1,21920 | 16,5 | 17 | 19 | 2,303, | 9 | ||||||||
1,2 мм | 0,047200 | 1,19888 | 17 | ||||||||||||
1,18000 | 17 | 18 | 19 | 2,158,153700 | |||||||||||
17 AWG | 0,045300 | 1,15062 | 17 | 18 | 19 | 0.031064 | |||||||||
1,15 мм | 0,045275 | 1,14999 | 17 | 18 | 19 | 2,049.766754 | |||||||||
1,12 мм | |||||||||||||||
902 902 | |||||||||||||||
1,1 мм | 0,043300 | 1,09982 | 17 | 19 | 20 | 1,874,836153 | |||||||||
17,5 AWG | 0.042700 | 1.08458 | 17,5 | 18 | 20 | 1,823,237635 | |||||||||
19 BWG | 0,042000 | 1,06680 | 1,06680 | 18 | 1.06000 | 18 | 19 | 20 | 1,741.526499 | ||||||
18 AWG | 0,040300 | 1.02362 | 18 | 19 | 20 | .043356||||||||||
19 SWG | 0,040000 | 1.01600 | 18 | 19 | 19 | 1,599. 8 | |||||||||
1 MM | |||||||||||||||
1 MM | 0,039370 | ||||||||||||||
18,5 AWG | 0,038000 | 0, | 18,5 | 19 | 21 | 1,443,8 | |||||||||
,95 мм | 0.037402 | 0, | 19 | 20 | 21 | 1,398,832027 | |||||||||
20 SWG | 0,036000 | 0, | 19 | 20902 | 0, | 19 | 20 | 21 | 1,288,772985 | ||||||
,9 мм | 0,035433 | 0, | 19 | 20 | 21 1,2 | 461431||||||||||
20 BWG | 0,035000 | 0,88900 | 19 | 20 | 20 | 1,224. | |||||||||
19,5 AWG | |||||||||||||||
19,5 AWG | 9027 902 902 902 | 0,0339 902 902 0,0339 902 902 9||||||||||||||
,85 мм | 0,033465 | 0,85000 | 20 | 21 | 21 | 1,119.840598 | |||||||||
20 AWG | 0.032000 | 0,81280 | 20 | 21 | 21 | 1,023,1 | |||||||||
21 SWG | 0,032000 | 0,81280 | 20 | 21 | 0,80000 | 20 | 21 | 22 | 991. 6 | ||||||
21 BWG | 0,031000 | 0,78740 | 20 | 21 | 21 | 21 | 21 | 21 | 0|||||||
20,5 AWG | 0,030200 | 0,76708 | 20,5 | 21 | 22 | 912,013806 | |||||||||
,75 ММ | |||||||||||||||
21 AWG | 0,028500 | 0,72390 | 21 | 22 | 22 | 812.226672 | |||||||||
22 SWG | 0.028000 | 0,71120 | 21 | 22 | 22 | 783, | 4|||||||||
22 BWG | 0,028000 | 0,71120 | 21 | 22 | 22 | 0,71000 | 21 | 22 | 22 | 781,330997 | |||||
,7 мм | 0,027600 | 0,70104 | 21 | 2261 | 2361 | 738122 | |||||||||
21,5 AWG | 0,026900 | 0,68326 | 21,5 | 22 | 23 | 723,589218 | |||||||||
0,65 мм | |||||||||||||||
0,65 мм | |||||||||||||||
22 AWG | 0,025300 | 0,64262 | 22 | 23 | 23 | 640.071617 | |||||||||
23 BWG | 0.025000 | 0,63500 | 22 | 23 | 23 | 624.982050 | |||||||||
, 63 мм | 0,024803 | 0,63000 | 22 | 0 232 | 0.60960 | 22 | 23 | 23 | 575.983457 | ||||||
22,5 AWG | 0,023900 | 0,60706 | 22,5 | 23 | 571|||||||||||
,6 мм | 0,023622 | 0,60000 | 23 | 23 | 24 | 557.982858 | |||||||||
24 BWG | |||||||||||||||
24 BWG | 0,023000 902 | 0,023000 902 | 0,023000 902 | ||||||||||||
23 AWG | 0,022600 | 0,57404 | 23 | 24 | 24 | 510.745331 | |||||||||
, 56 мм | 0.022100 | 0,56134 | 23 | 24 | 24 | 488.3 | |||||||||
24 SWG | 0,022000 | 0,55880 | 23 | ||||||||||||
0,55118 | 24 | 25 | 25 | 470,876476 | |||||||||||
23,5 AWG | 0,021300 | 0,54102 | 23,5 | .676970 | |||||||||||
24 AWG | 0,020100 | 0,51054 | 24 | 25 | 25 | 403.998397 | |||||||||
25 SWG | 0,020000 | 25 SWG | 0,020000 | 25 SWG | 0,020000 | ||||||||||
25 BWG | 0,020000 | 0,50800 | 24 | 25 | 25 | 399.988512 | |||||||||
,5 MM | 0.019685 | 0,50000 | 24 | 25 | 25 | 387,488096 | |||||||||
24,5 AWG | 0,019000 | 0,48260 | 24,5 | 269 902 902 | 26 902 902 | 26 902 902 | 0,45720 | 25 | 26 | 26 | 323,9 | ||||
26 BWG | 0,018000 | 0,45720 | 21 | 22 | 26 | .9||||||||||
25 AWG | 0,017900 | 0,45466 | 25 | 26 | 26 | 320.400798 | |||||||||
, 45 мм | 0,017717 | ||||||||||||||
25,5 AWG | 0,016900 | 0,42926 | 25,5 | 26 | 27 | 285,601797 | |||||||||
,425 MM | 0.016732 | 0,42500 | 26 | 27 | 27 | 279. | |||||||||
27 SWG | 0,016400 | 0,41656 | 26 | 27 | 227 | 20,40640 | 26 | 27 | 27 | 255,9 | |||||
26 AWG | 0,015900 | 0,40386 | 26 | 27 | 27 | 802739||||||||||
,4 мм | 0,015748 | 0,40000 | 26 | 27 | 28 | 247.9 | |||||||||
26,5 AWG | 0,015000 | 26,5 AWG | 0,015000 | ||||||||||||
28 SWG | 0,014800 | 0,37592 | 27 | 28 | 28 | 219.033709 | |||||||||
27 AWG | 0.014200 | 0,36068 | 27 | 28 | 28 | 201.634209 | |||||||||
,355 ММ | 0,013976 | 0,35500 | 27 | 28 | 9027 902 | 0,34544 | 27 | 29 | 29 | 184. | 8|||||
28 BWG | 0,013500 | 0,34290 | 28 | 28 | 28 | 28 | 244766 | ||||||||
27,5 AWG | 0,013400 | 0,34036 | 27,5 | 29 | 29 | 179,554843 | |||||||||
29 BWG | |||||||||||||||
29 BWG | |||||||||||||||
0,02802 | |||||||||||||||
0,02 | |||||||||||||||
28 AWG | 0,012600 | 0,32004 | 28 | 30 | 29 | 158.755440 | |||||||||
. 315 MM | 0.012402 | 0,31500 | 28 | 30 | 30 | 153,7 | |||||||||
30 SWG | 0,012400 | 0,31496 | 28 | 30 902 | 0,30480 | 29 | 30 | 30 | 143,9 | ||||||
28,5 AWG | 0,011900 | 0,30226 | 28,5 | 30 | 30 | 605933 | |||||||||
,31 мм | 0,011800 | 0,29972 | 29 | 31 | 31 | 139,236001 | |||||||||
31 SWG | 0,011600 | 9020,011600 | 9020,011600 | 902||||||||||||
29 AWG | 0,011300 | 0,28702 | 29 | 31 | 30 | 127,686333 | |||||||||
,28 мм | 0.011024 | 0,28000 | 29 | 32 | 32 | 121,516267 | |||||||||
32 SWG | 0,010800 | 0,27432 | 29 | 32 | |||||||||||
29 | 32 | ||||||||||||||
0,26924 | 29,5 | 32 | 31 | 112,356773 | |||||||||||
30 AWG | 0,010000 | 0,25400 | 30 | 33 | 9 | ||||||||||
33 SWG | 0,010000 | 0,25400 | 30 | 33 | 33 | 99.9 | |||||||||
31 BWG | 0,010000 902 | ||||||||||||||
,25 мм | 0,009843 | 0,25000 | 30 | 33 | 32 | 96,872024 | |||||||||
30,5 AWG | 0.009500 | 0,24130 | 30,5 | 33 | 32 | 90,247408 | |||||||||
34 SWG | 0,009200 | 0,23368 | 31 | 34 | 234 902 | 0,22860 | 31 | 31 | 32 | 80,9 | |||||
31 AWG | 0,008900 | 0,22606 | 31 | 34 | 32 | 207725||||||||||
,224 мм | 0,008819 | 0,22400 | 31 | 35 | 33 | 77.770411 | |||||||||
35 SWG | 0,00278400 | 35 32280 | 0,00278400 | ||||||||||||
31,5 AWG | 0,008400 | 0,21336 | 31,5 | 34 | 33 | 70,557974 | |||||||||
32 AWG | 0.008000 | 0.20320 | 32 | 35 | 33 | 63.998162 | |||||||||
33 BWG | 0.008000 | 0.20320 | 32 | 902 902 902 | 0,20000 | 32 | 36 | 34 | 61,998095 | ||||||
36 SWG | 0,007600 | 0,19304 | 32 | 36 | 36.758341 | ||||||||||
32,5 AWG | 0,007500 | 0,19050 | 32,5 | 35 | 34 | 56.248385 | |||||||||
33 AWG | |||||||||||||||
33 AWG | 0,0071002 | ||||||||||||||
,18 мм | 0,007087 | 0,18000 | 33 | 36 | 35 | 50,218457 | |||||||||
34 BWG | 0.007000 | 0,17780 | 33 | 36 | 35 | 48.998593 | |||||||||
37 SWG | 0,006800 | 0,17272 | 33 | 37 | 33 | 37 | 9020,17018 | 33,5 | 36 | 34 | 44,888711 | ||||
34 AWG | 0,006300 | 0,16002 | 34 | 37 | 34 | 688860||||||||||
,16 мм | 0,006299 | 0,16000 | 34 | 37 | 36 | 39,678781 | |||||||||
38 SWG | 0,006000 | 38 SWG | 0,006000 | ||||||||||||
34,5 AWG | 0,005900 | 0,14986 | 34,5 | 37 | 35 | 34.809000 | |||||||||
35 AWG | 0.005600 | 0,14224 | 35 | 38 | 35 | 31,359099 | |||||||||
,14 ММ | 0,005512 | 0,14000 | 35 | 38 | 9027 9020,13462 | 35,5 | 38 | 35 | 28,089193 | ||||||
39 SWG | 0,005200 | 0,13208 | 36 | 39 | 35039223 | ||||||||||
36 AWG | 0,005000 | 0,12700 | 36 | 39 | 35 | 24,999282 | |||||||||
35 BWG | 0,005000 902 | 0,005000 902 | 0,005000 902 | ||||||||||||
.125 мм | 0,004921 | 0,12500 | 36 | 39 | 35 | 24.218006 | |||||||||
40 SWG | 0.004800 | 0.12192 | 36 | 40 | 35 | 23.039338 | |||||||||
36,5 AWG | 0,004700 | 0,11938 | 36,5 | 902 902 902 902 902 902 902 902 | 0,11430 | 37 | 40 | 35 | 20,249418 | ||||||
,112 ММ | 0,004409 | 0,11200 | 37 | 40 | 36 | 36 2603 | |||||||||
41 SWG | 0,004400 | 0,11176 | 37 | 41 | 36 | 19,359444 | |||||||||
37,5 AWG | 9027 | ||||||||||||||
37,5 AWG | 0,004200 902 | 0,004200 902 | |||||||||||||
38 AWG | 0,004000 | 0,10160 | 38 | 42 | 36 | 15.999540 | |||||||||
42 SWG | 0.004000 | 0.10160 | 38 | 42 | 36 | 15.999540 | |||||||||
36 BWG | 0.004000 | 0.10160 | 38 | ||||||||||||
402 902 | 402 902 902 | 0,10000 | 38 | 42 | — — | 15,499524 | |||||||||
38,5 AWG | 0,003700 | 0,09398 | 38,5 | 42 — 13280 | |||||||||||
43 SWG | 0,003600 | 0,09144 | 39 | 43 | — — | 12,8 | |||||||||
0,09 MM | |||||||||||||||
0,09 мм | |||||||||||||||
12,554614 | |||||||||||||||
39 AWG | 0,003500 | 0,08890 | 39 | 43 | — — | 12,249648 | |||||||||
39,5 AWG | 9027000,08382 | 39,5 | 43 | — — | 10,889687 | ||||||||||
44 SWG | 0,003200 | 0,08128 | 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 | 0,003150 | 0,08000 | 40 | 44 | — — | 9, | 5||||||
40 AWG | 0,003100 | 0,07874 | 40 | 44 | 44609724 | ||||||||||
40,5 AWG | 0,003000 | 0,07620 | 40,5 | 44 | — — | 8,999742 | |||||||||
41 AWG | |||||||||||||||
41 AWG | |||||||||||||||
0,002800 | 0,002800 | 7,839775 | |||||||||||||
45 SWG | 0,002800 | 0,07112 | 41 | 45 | — — | 7,839775 | |||||||||
0,071 MM | 0.002795 | 0,07100 | 41 | 45 | — — | 7,813310 | |||||||||
41,5 AWG | 0,002600 | 0,06604 | 41,5 | ||||||||||||
9027 902 | 90279027 | 902 902 0,002500 | 0,06350 | 42 | 46 | — — | 6,249821 | ||||||||
0,063 ММ | 0,002480 | 0,06300 | 42 | 46 — | 46 — | 151761||||||||||
46 SWG | 0,002400 | 0,06096 | 42 | 46 | — — | 5,759835 | |||||||||
42,5 AWG | 0,002400 902 | 0,002400 0,02 5,759835 | |||||||||||||
43 AWG | 0,002200 | 0,05588 | 43 | 46 | — — | 4,839861 | |||||||||
43,5 AWG | 0.002100 | 0,05334 | 43,5 | 47 | — — | 4,409873 | |||||||||
44 AWG | 0,002000 | 0,05080 | 44 | 47- | 47 — | 9027 0,0020000,05080 | 44 | 47 | — — | 3,999885 | |||||
0,05 мм | 0,001969 | 0,05000 | 44 | 47 — 3 | 874881|||||||||||
44,5 AWG | 0,001866 | 0,04740 | 44,5 | 47 | — — | 3,481856 | |||||||||
45 AWG | 0,001761 902 | 0,001761 902 902 45 AWG | 0,001761 902 902 3.101032 | ||||||||||||
45,5 AWG | 0,001662 | 0,04221 | 45,5 | 48 | — — | 2,762165 | |||||||||
48 SWG | 0.001600 | 0,04064 | 45,5 | 48 | — — | 2,559926 | |||||||||
46 AWG | 0,001568 | 0,03983 | 46 | 48 — 2,809 902 | 48 — 2,809 902 0,001480 | 0,03759 | 46,5 | 48 | — — | 2,1 | |||||
47 AWG | 0,001397 | 0,03548 | 47 | 48 — 1 | 3|||||||||||
47,5 AWG | 0,001318 | 0,03348 | 47,5 | 48 | — — | 1,737074 | |||||||||
48 AWG | |||||||||||||||
0,001244 | 48 AWG | ||||||||||||||
49 SWG | 0,001200 | 0,03048 | 48 | 49 | — — | 1,439959 | |||||||||
48,5 AWG | 0.001174 | 0,02982 | 48,5 | 49 | — — | 1,378236 | |||||||||
49 AWG | 0,001108 | 0,02814 | 49 | 902 902 902 | 9027 902 902 902 902 | 0,001045 | 0,02654 | 49,5 | 49 | — — | 1,0 | ||||
50 SWG | 0,001000 | 0,02540 | 49 | 50 — | 50 — | 999971||||||||||
50 AWG | 0,000986 | 0,02505 | 50 | 50 | — — | 0,0 | |||||||||
50,5 AWG | |||||||||||||||
51 AWG | 0,000878 | 0,02231 | 51 | — — | — — | 0,771389 | |||||||||
51,5 AWG | 0.000829 | 0,02105 | 51,5 | — — | — — | 0,687055 | |||||||||
52 AWG | 0,000782 | 0,01987 | 52 | ||||||||||||
52 | |||||||||||||||
0,000738 | 0,01875 | 52,5 | — — | — — | 0,544776 | ||||||||||
53 AWG | 0,000697 | 0,01769 | —|||||||||||||
485238 | |||||||||||||||
53,5 AWG | 0,000657 | 0,01670 | 53,5 | — — | — — | 0,432031 | |||||||||
54 AWG | —|||||||||||||||
0,384761 | |||||||||||||||
54,5 AWG | 0,000585 | 0,01487 | 54,5 | — — | — — | 0,342683 | |||||||||
55279 | 0005520,01403 | 55 | — — | — — | 0,305137 | ||||||||||
55,5 AWG | 0,000521 | 0,01324 | 55,5 — AW2 | 0,01324 | 55,5 — | 0,000492 | 0,01249 | 56 | — — | — — | 0,241959 | ||||
56,5 AWG | 0,000464 | 0,01179 | —|||||||||||||
0,01179 | —|||||||||||||||
56 | 75 | ||||||||||||||
57 AWG | 0,000438 | 0,01113 | 57 | — — | — — | 0,1 | |||||||||
57,5 AWG | —|||||||||||||||
0,170895 | |||||||||||||||
58 AWG | 0,000390 | 0,00991 | 58 | — — | — — | 0,152174 | |||||||||
58,5 AWG | 0003680,00935 | 58,5 | — — | — — | 0,135494 | ||||||||||
59 AWG | 0,000347 | 0,00882 | 59 | ||||||||||||
0,000328 | 0,00833 | 59,5 | — — | — — | 0,107450 | ||||||||||
60 AWG | 0,000309 | 0,00786 | —|||||||||||||
0 |
Онлайн-калькулятор для расчета необходимого сечения кабеля и учета потерь
Как правильно и точно сделать сечение кабеля расчета потери напряжения? Очень часто при проектировании электросетей требуется грамотный расчет потерь в кабеле. Точный результат важен для выбора материала с необходимой площадью сечения проводника. Если кабель не подключен должным образом, это повлечет за собой многочисленные материальные затраты, поскольку система быстро выйдет из строя и перестанет работать.Благодаря сайтам-помощникам, где есть готовая программа для расчета сечения кабеля и проезд по нему, это можно сделать легко и быстро.
Как пользоваться калькулятором онлайн?
В готовую таблицу внесите информацию по выбранному материалу кабеля, нагрузке энергосистемы, напряжению сети, температуре кабеля и способу его прокладки. После того, как вы нажмете «рассчитать» и приготовьтесь к результату.
Такой расчет падения напряжения в линии можно смело использовать, если не учитывать сопротивление кабельной линии при определенных условиях:
- Коэффициент мощности наведения cos phi равен единице.
- Линия сети постоянного тока.
- Электропитание переменного тока частотой 50 Гц, жилы сечением 25,0-95,0.
Полученные результаты необходимо использовать в каждом отдельном случае, учитывая все погрешности кабелей и проводов.
Обязательно заполните все значения!
Расчет потерь мощности в кабеле по школьной формуле
Получить необходимые данные можно следующим образом:, используя индикаторы последовательности подсчета: ΔU = I · RL (потеря сетевого напряжения = ток * сопротивление кабельного ввода).
Зачем нужно делать расчет потерь напряжения в кабеле?
Излишнее рассеивание энергии в кабеле может привести к значительным потерям мощности, чрезмерному нагреву и повреждению изоляции кабеля. Это опасно для людей и животных. При большой протяженности линии это сказывается на стоимости света, что также отрицательно сказывается на материальном состоянии помещения собственника.
Кроме того, неконтролируемое пропадание напряжения в кабеле может стать причиной выхода из строя многих приборов, а также их полного разрушения.Очень часто жильцы используют кабель с сечением меньше необходимого (для экономии), что вскоре вызывает короткое замыкание. А будущие затраты на замену или ремонт проводки кошелькам не оплачивают «экономные» пользователи. Именно поэтому так важно правильно подобрать кабели сечения проложенных проводов. Любая разводка в жилых домах инициируется только после тщательного расчета потерь в кабеле. Важно помнить, что электричество — не дает второго шанса, а потому все, что нужно сделать изначально правильно и аккуратно.
Способы снижения потерь мощности в кабеле
Потери можно уменьшить несколькими способами:
- увеличить площадь поперечного сечения кабеля;
- уменьшение длины материала;
- падение нагрузки.
Часто с двумя последними пунктами бывает сложнее, и поэтому приходится делать это за счет увеличения площади поперечного сечения жилы электрического кабеля. Это поможет снизить сопротивление. У такого варианта есть несколько дорогостоящих моментов. Во-первых, стоимость использования такого материала для многокилометровых систем очень ощутима, а потому необходимо выбирать правильное сечение кабеля, чтобы снизить потери мощности в пороге кабеля.
Онлайн-расчет потерь напряжения позволяет сделать это за несколько секунд со всеми дополнительными характеристиками. Для тех, кто желает перепроверить результаты вручную, существует физико-математическая формула для расчета потерь напряжения в кабеле. Безусловно, это идеальный компаньон для каждого проектировщика электросетей.
Таблица для расчета сечения силовых проводов
Сечение кабеля, мм 2 | разомкнутая проводка | Прокладка в каналах | ||||||||||
медь | алюминий | медь | алюминий | |||||||||
текущий | Мощность, кВт | текущий | Мощность, кВт | текущий | Мощность, кВт | текущий | Мощность, кВт | |||||
НО | 220АТ | 380АТ | НО | 220АТ | 380АТ | НО | 220АТ | 380АТ | НО | 220АТ | 380АТ | |
0,5 | 11 | 2,4 | – | – | – | – | – | – | – | – | – | |
0,75 | 15 | 3,3 | – | – | – | – | – | – | – | – | – | |
1,0 | 17 | 3,7 | 6,4 | – | – | 14 | 3,0 | 5,3 | – | – | – | |
1,5 | 23 | 5,0 | 8,7 | – | – | 15 | 3,3 | 5,7 | – | – | – | |
2,0 | 26 | 5,7 | 9,8 | 21 | 4,6 | 7,9 | 19 | 4,1 | 7,2 | 14,0 | 3,0 | 5,3 |
2,5 | 30 | 6,6 | 11,0 | 24 | 5,2 | 9,1 | 21 | 4,6 | 7,9 | 16,0 | 3,5 | 6,0 |
4,0 | 41 | 9,0 | 15,0 | 32 | 7,0 | 12,0 | 27 | 5,9 | 10,0 | 21,0 | 4,6 | 7,9 |
6,0 | 50 | 11,0 | 19,0 | 39 | 8,5 | 14,0 | 34 | 7,4 | 12,0 | 26,0 | 5,7 | 9,8 |
10,0 | 80 | 17,0 | 30,0 | 60 | 13,0 | 22,0 | 50 | 11,0 | 19,0 | 38,0 | 8,3 | 14,0 |
16,0 | 100 | 22,0 | 38,0 | 75 | 16,0 | 28,0 | 80 | 17,0 | 30,0 | 55,0 | 12,0 | 20,0 |
25,0 | 140 | 30,0 | 53,0 | 105 | 23,0 | 39,0 | 100 | 22,0 | 38,0 | 65,0 | 14,0 | 24,0 |
35,0 | 170 | 37,0 | 64,0 | 130 | 28,0 | 49,0 | 135 | 29,0 | 51,0 | 75,0 | 16,0 | 28,0 |
Видео о правильном выборе калибра провода и типичных ошибках
— Как определить сечение кабеля Напряжение
— Как определить сечение кабеля — Обмен электротехническими стекамиСеть обмена стеков
Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.
Посетить Stack Exchange- 0
- +0
- Авторизоваться Зарегистрироваться
Electrical Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов.Регистрация займет всего минуту.
Зарегистрируйтесь, чтобы присоединиться к этому сообществуКто угодно может задать вопрос
Кто угодно может ответить
Лучшие ответы голосуются и поднимаются наверх
Спросил
Просмотрено 1к раз
\ $ \ begingroup \ $На этот вопрос уже есть ответы :
Закрыт 1 год назад.
Я смотрю на эту таблицу, из которой видно, что кабель 0,5 мм2 может выдерживать 720 Вт при токе 3 А.
В то же время я использовал онлайн-калькулятор размера кабеля, чтобы определить размер кабеля, который мне нужно было бы использовать для 12V60A, который также составляет 720 Вт, и в результате я получил 8 мм2.
И если подумать, это имеет смысл, поскольку ток — это мера электронов в единицу времени, являющихся физическими объектами (не совсем, но я исхожу из опыта программирования, так что это тоже имеет смысл для меня), чем больше они, тем больше места в них нужно будет пройти.Но где же в уравнении напряжение? Если мы представим, что напряжение — это сила, с которой движутся электроны, также имеет смысл нуждаться в более сильном проводнике, чем выше напряжение, а это не похоже на случай? Сечение проводника определяется исключительно силой тока? Может ли кабель сечением 0,5 мм2 выдерживать ток 3 А при любом напряжении?
Я задал много вопросов, но я надеюсь, что вы догадались, откуда исходит мое любопытство.
Создан 25 июл.
php_nub_qqphp_nub_qq54422 серебряных знака1616 бронзовых знаков
\ $ \ endgroup \ $ 4 \ $ \ begingroup \ $Требуемый размер провода определяется предполагаемым током, а не напряжением или мощностью.Напряжение будет определять требуемую толщину или тип изоляции.
Требуемый размер провода для данного тока определяется как сопротивлением нагрева, так и падением напряжения на сопротивлении провода
Создан 25 июля ’19 в 19: 572019-07-25 19:57
Питер БеннеттПитер Беннетт46.3k11 золотых знаков3737 серебряных знаков9696 бронзовых знаков
\ $ \ endgroup \ $ 6 \ $ \ begingroup \ $Исходя из того, что в таблице указано 2400 Вт при 10 А, тогда напряжение должно быть 240 В.Но вам нужно 60А, вам нужен провод, который сможет его нести. 0,5 квадратных миллиметра выдерживают ток 3А.
Создан 25 июл.
JustmeJustme49.4k22 золотых знака3737 серебряных знаков9191 бронзовый знак
\ $ \ endgroup \ $ Электротехнический стек Exchange лучше всего работает с включенным JavaScriptВаша конфиденциальность
Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в отношении файлов cookie.
Принимать все файлы cookie Настроить параметры
Текущее сечение кабеля. Как рассчитать необходимое сечение провода по мощности нагрузки
Таблица мощности провода требуется правильно рассчитать сечение провода, если мощность оборудования большая, а сечение провода маленький, то он нагреется, что приведет к разрушению утеплителя и потере его свойств.
Для передачи и распределения электрического тока основным средством являются провода, они обеспечивают нормальную работу всего, что связано с электрическим током и насколько хороша эта работа, зависит от правильного выбора провода сечением по мощности . Удобная таблица поможет сделать необходимый выбор:
Текущий раздел | ||||
Напряжение 220В | Напряжение 380В | |||
Текущий.НО | Мощность. кВт | Текущий. НО | Мощность, кВт | |
Раздел Токо- | Кабели и провода с алюминиевыми жилами | |||
Напряжение 220В | Напряжение 380В | |||
Текущий. НО | Мощность. кВт | Текущий. НО | Мощность, кВт | |
Но для того, чтобы пользоваться таблицей, необходимо рассчитать общую потребляемую мощность приборов и оборудования, которые используются в доме, квартире или другом месте, куда будет протягиваться провод.
Пример расчета мощности.
Предположим, что в доме установлена замкнутая разводка взрывоопасных проводов. На бумажке нужно переписать список используемого оборудования.
А как теперь узнать мощность ? Вы можете найти его на самом оборудовании, где обычно есть бирка с записанными основными характеристиками.
Измеренная мощность ватт (Вт, Вт) или киловатт (кВт, кВт). Теперь вам нужно записать данные, а затем добавить их.
В результате получится, например, 20 000 Вт, это будет 20 кВт. На этом рисунке показано, сколько электроэнергии потребляют вместе все потребители. Далее следует учесть, сколько устройств будет использоваться одновременно в течение длительного периода времени. Допустим, получилось 80%, в этом случае коэффициент одновременности будет равен 0,8. Рассчитываем сечение провода по мощности:
20 х 0,8 = 16 (кВт)
Для выбора сечения понадобится таблица силовых проводов:
Текущий раздел | Медные жилы кабелей и проводов | |||
Напряжение 220В | Напряжение 380В | |||
Текущий. НО | Мощность. кВт | Текущий. НО | Мощность, кВт | |
10 | 15.4 | |||
Если в трехфазной цепи 380 вольт, то таблица будет выглядеть так:
Текущий раздел | Медные жилы кабелей и проводов | |||
Напряжение 220В | Напряжение 380В | |||
Текущий. НО | Мощность. кВт | Текущий. НО | Мощность, кВт | |
16.5 | ||||
10 | 15,4 | |||
Эти расчеты не представляют особой сложности, но рекомендуется выбирать провод или кабель с наибольшим сечением жил, так как может возникнуть необходимость в подключении какого-либо другого устройства.
Дополнительный стол силовых проводов.
Правильный выбор кабеля для восстановления или разводки обеспечивает безупречную работу системы. Устройства получат питание в полном объеме. Не будет перегрева изоляции с последующими разрушительными последствиями. Разумный расчет сечения провода по мощности избавит как от угрозы возгорания, так и от лишних затрат на покупку дорогостоящего провода. Посмотрим на алгоритм расчета.
Упрощенный кабель можно сравнить с трубопроводом, транспортирующим газ или воду. Точно так же по его ядру движется поток, параметры которого ограничены размером этого токоведущего канала. Следствием неправильного выбора его сечения являются два распространенных ошибочных варианта:
- Слишком узкий токопроводящий канал, из-за чего плотность тока значительно увеличивается. Увеличение плотности тока влечет за собой перегрев изоляции, а затем ее плавление.В результате оплавления до минимума появятся «слабые» места для регулярных протечек, а до максимума — возгорание.
- Чрезмерно широкая вена, что, по сути, совсем неплохо. Кроме того, наличие места для транспортировки электрического тока очень положительно сказывается на функциональности и сроках эксплуатации проводки. Тем не менее, карман владельца будет облегчен примерно на вдвое больше, чем требуется на самом деле.
Первый из ошибочных вариантов — открытая опасность, в лучшем случае повлечет увеличение платы за электроэнергию.Второй вариант не опасен, но крайне нежелателен.
«Следуя» путем вычислений
Все существующие методы расчета основываются на законе Ома, согласно которому сила тока, умноженная на напряжение, равна мощности. Бытовое напряжение — величина постоянная, равная в однофазной сети стандартному 220 В. Поэтому в легендарной формуле всего две переменные: это ток с мощностью. «Танцы» в расчетах можно и нужно от одного из них.Через рассчитанные значения тока и расчетную нагрузку в таблицах ПУЭ находим необходимый размер сечения.
Обратите внимание, что сечение кабеля рассчитано для линий электропередач, т.е. для проводов к розеткам. Линии освещения априори прокладываются кабелем с традиционным сечением 1,5 мм².
Если в оборудованном помещении нет мощного дископроектора или люстры, требующей мощности 3,3 кВт и более, то увеличивать площадь сечения жилы осветительного кабеля нет смысла.Но вопрос о розетке — дело сугубо индивидуальное, ведь в одну линию можно подключать такие тандемы, как фен с водонагревателем или электрочайник с микроволновкой.
Тем, кто планирует загрузить в ЛЭП электрическую плиту, бойлер, стиральную машину и подобное «прожорливое» оборудование, желательно всю нагрузку распределить на несколько групп розеток.
Если нет технической возможности разбить нагрузку на группы, опытные электрики рекомендуют прокладывать кабель с сечением медной жилы 4-6 мм² бесплатно.Почему с медным токопроводящим сердечником? Потому что строгим ПУЭ запрещена прокладка кабеля с алюминиевой «начинкой» как в жилых, так и в активно используемых бытовых помещениях. Сопротивление электротехнической меди намного меньше, она пропускает больше тока и не нагревается, как алюминий. Алюминиевые провода используются при прокладке наружных воздушных сетей, кое-где еще остались в старых домах.
Примечание! Площадь поперечного сечения и диаметр жилы кабеля — разные вещи.Первый указан в квадратных миллиметрах, второй — просто в миллиметрах. Главное не перепутать!
Оба индикатора можно использовать для поиска табличных значений мощности и допустимой силы тока. Если в таблице указан размер площади поперечного сечения в мм², а нам известен только диаметр в мм, площадь должна быть найдена по следующей формуле:
Расчет размера сечения под нагрузку
Самый простой способ выбрать кабель нужного размера — это рассчитать поперечное сечение провода в соответствии с общей мощностью всех блоков, подключенных к линии.
Алгоритм расчета следующий:
- для начала определим единицы, которые якобы мы можем использовать одновременно. Например, во время работы бойлера нам вдруг захотелось включить кофемолку, фен и стиральную машину;
- , то в соответствии с таблицей данных или приблизительной информацией из приведенной ниже таблицы мы тривиально суммируем мощность бытовых единиц, работающих одновременно в соответствии с нашими планами;
- предположим, что всего мы получили 9.2 кВт, но конкретно этого значения нет в таблицах PUE. Итак, вам нужно округлить в большую сторону — т.е. взять ближайшее значение с некоторой избыточной мощностью. Это будет 10,1 кВт и соответствующее значение поперечного сечения 6 мм².
Все округление «направлено» вверх. В принципе, сила тока, указанная в технических паспортах, также может быть суммирована. Расчет и округление тока выполняются аналогично.
Как рассчитать текущее сечение?
Таблица значений не может учитывать индивидуальные характеристики устройства и работу сети.Специфика таблиц средняя. Параметры предельно допустимых для конкретного кабеля токов в них не приводятся, но они различаются для изделий разных марок. Тип прокладки в таблицах очень поверхностно затронут. Для дотошных мастеров, отвергающих простой способ поиска по таблицам, лучше воспользоваться методом расчета размера текущего сечения провода. Точнее по плотности.
Допустимая и рабочая плотность тока
Начнем с освоения основ: запоминаем на практике выведенный интервал от 6 до 10.Это значения, полученные электриками за долгие годы «экспериментального пути». В указанных пределах сила тока, протекающего через 1 мм² медной жилы, варьируется. Те. кабель с медной жилой сечением 1 мм² без перегрева и оплавления изоляции позволяет току от 6 до 10 А спокойно доходить до ожидающего его потребителя. Разберемся, откуда он взялся и что означает обозначенная интервальная вилка.
Согласно ПУЭ 40% отводится кабелю на предмет перегрева, не опасного для его оболочки, что означает:
- 6 А, распределенные на 1 мм² токоведущей жилы, являются нормальной рабочей плотностью тока.В этих условиях кондуктор может работать неограниченно долго без каких-либо ограничений по времени;
- 10 А, распределенный по медному сердечнику 1 мм², может протекать через проводник в течение короткого времени. Например, при включении устройства.
Поток энергии 12 А в медном миллиметровом канале изначально будет «забит». Из-за скопления и сжатия электронов плотность тока будет увеличиваться. Далее температура медной составляющей повысится, что неизменно скажется на состоянии изоляционной оболочки.
Обратите внимание, что для кабеля с алюминиевым проводящим сердечником плотность тока отображается в интервале 4–6 ампер на 1 мм² проводника.
Выяснили, что предельное значение плотности тока для проводника из электротехнической меди составляет 10 А на площадь сечения 1 мм², а нормальное 6 А. Следовательно:
- кабель с поперечным сечением 2,5 мм² может передавать ток 25 А всего за несколько десятых секунды при включенном оборудовании;
- он сможет бесконечно передавать ток 15А.
Приведенные выше значения плотности тока действительны для открытой проводки. Если кабель проложен в стене, в металлической гильзе или, указанное значение плотности тока необходимо умножить на поправочный коэффициент 0,8. Запомните еще одну тонкость при организации разводки открытого типа. Из соображений механической прочности кабель сечением менее 4 мм² не используется в открытых цепях.
Исследование расчетной схемы
Суперкомплексных расчетов опять же не будет, расчет провода на предстоящую нагрузку предельно прост.
- Сначала находим максимально допустимую нагрузку. Для этого суммируем мощности устройств, которые мы намерены одновременно подключать к линии. Добавим, например, стиральную машину мощностью 2000 Вт, фен на 1000 Вт и любой нагреватель на 1500 Вт наугад. У нас получилось 4500 Вт или 4,5 кВт.
- Затем делим наш результат на стандартное значение напряжения бытовой сети 220 В. У нас получилось 20,45 … А, округляем до целого числа, как положено, в большую сторону.
- Далее при необходимости вводим поправочный коэффициент. Значение с коэффициентом будет 16,8, округленное значение 17 А, без коэффициента 21 А.
- Напомним, что мы рассчитали рабочие параметры мощности, но нам еще нужно учитывать предельно допустимое значение. Для этого мы умножаем рассчитанную силу тока на 1,4, поскольку поправка на тепловой эффект составляет 40%. Получено: 23,8 А и 29,4 А соответственно.
- Так, в нашем примере для безопасной эксплуатации открытой проводки потребуется кабель сечением более 3 мм², а для скрытого — 2.5 мм².
Не забывайте, что в силу различных обстоятельств мы иногда включаем больше устройств одновременно, чем мы ожидали. Что еще есть лампочки и другие устройства, потребляющие мало энергии. Запасаемся какой-то резервной секцией на случай увеличения парка бытовой техники и, просчитав, отправимся на важную покупку.
Видео-инструкция по точным вычислениям
Какой кабель лучше купить?
Следуя строгим рекомендациям ПУЭ, мы будем покупать кабельную продукцию с маркировкой NYM и VVG в маркировке для обустройства личного имущества.Они не вызывают нареканий и придирок со стороны электриков и пожарных. Вариант NYM — аналог отечественной продукции ВВГ.
Лучше всего, если бытовой кабель будет сопровождаться индексом NG, это означает, что проводка будет пожаробезопасной. Если вы планируете прокладывать линию за перегородкой, между лагами или над натяжным потолком, покупайте изделия с низким дымовыделением. У них будет индекс LS.
Вот простой способ рассчитать поперечное сечение токопроводящей жилы кабеля.Информация о принципах вычислений поможет рационально выбрать этот важный элемент электросети. Необходимый и достаточный размер токоведущей жилы обеспечит питание бытовой техники и не вызовет возгорания проводки.
Когда в доме или квартире планируется ремонт, замена проводки — одна из самых ответственных работ. Именно от правильного выбора сечения провода зависит не только долговечность проводки, но и ее функциональность.Правильный расчет сечения кабеля по мощности может провести квалифицированный электрик, который сможет не только правильно подобрать кабель, но и произвести монтаж. Если провода подобраны неправильно, они будут нагреваться, а при больших нагрузках могут привести к негативным последствиям.
Как известно, при перегреве провода уменьшается его проводимость, что в результате приводит к еще большему перегреву. При перегреве провода его изоляция может быть повреждена и стать причиной возгорания. Чтобы не переживать за свое жилье после установки новой электропроводки, следует изначально произвести правильный расчет мощности кабеля и уделить этому вопросу особое внимание, а также внимание.
Почему кабели рассчитывают ток нагрузки?
Провода и кабели, по которым протекает электрический ток, являются неотъемлемой частью электропроводки. Затем необходимо произвести расчет сечения провода, чтобы убедиться, что выбранный провод соответствует всем требованиям к надежности и безопасной эксплуатации проводки.
Неправильно подобранное сечение кабеля приведет к перегреву провода и, как следствие, через короткое время придется вызывать мастера по устранению неисправностей проводки.Вызов специалиста сегодня дорогого стоит, поэтому для экономии изначально нужно все сделать правильно, в этом случае удастся не только сэкономить, но и спасти свое жилище.
Важно помнить, что электрическая и пожарная безопасность помещения и проживающих в нем людей зависит от правильного выбора сечения кабеля.
Безопасная эксплуатация заключается в том, что выбор сечения, не соответствующего его токовым нагрузкам, приведет к чрезмерному перегреву провода, оплавлению изоляции, короткому замыканию и возгоранию.
Поэтому к вопросу выбора сечения провода нужно отнестись очень серьезно.
Что влияет на расчет сечения провода или кабеля
Есть много влияющих факторов, которые полностью описаны в пункте 1.3 ПУОС. В этом пункте предусмотрен расчет сечения для всех типов проводников.
В этой статье, уважаемые читатели сайта «Электрик в доме», мы рассмотрим расчет сечения провода по потребляемой мощности для медных жил в ПВХ и резиновой изоляции.Сегодня в основном такие провода используются в домах и квартирах для электромонтажа.
Основным фактором для сечения кабеля учитывается нагрузка, используемая в сети, или ток. Зная мощность электрооборудования, номинальный ток получаем в результате несложного расчета, используя приведенные ниже формулы. Исходя из этого получается, что сечение проводов напрямую связано с расчетной мощностью электроустановки.
Важным при расчете сечения кабеля является выбор материала жилы.Наверное, каждый знает из школьных уроков физики, что медь имеет гораздо более высокую проводимость, чем такой же провод из алюминия. Если мы сравним медные и алюминиевые провода одинакового сечения, у первого будут более высокие показатели.
Также при расчете сечения кабеля важно количество жил в проводе. Большое количество жил греется намного выше, чем однопроволочный кабель.
Большое значение при выборе сечения имеет способ прокладки проводов.Как известно, земля в отличие от воздуха считается хорошим проводником тепла. Исходя из этого, кажется, что кабель, проложенный ниже поверхности земли, может выдерживать большую электрическую нагрузку, в отличие от тех, которые находятся в воздухе.
Не забывайте при расчете сечения еще и тот момент, когда провода находятся в жгуте и укладываются в специальные лотки, они могут нагреваться друг относительно друга. Поэтому важно учитывать этот момент при проведении расчетов и, при необходимости, вносить соответствующие корректировки.Если в коробке или лотке больше четырех кабелей, то при расчете сечения провода важно ввести поправочный коэффициент.
Как правило, на правильный выбор сечения провода влияет еще и температура, при которой он будет эксплуатироваться. В большинстве случаев расчет производится от средней температуры окружающей среды + 25 градусов Цельсия. Если температурный режим не соответствует вашим требованиям, то в таблице 1.3.3 ПУОС указаны поправочные коэффициенты, которые необходимо учитывать.
Падение напряжения также влияет на расчет сечения кабеля. Если в протяженной кабельной линии предполагается падение напряжения более 5%, то эти показатели необходимо учитывать при расчетах.
Расчет сечения провода по потребляемой мощности
Каждый кабель имеет свою номинальную мощность, которую он может выдержать при подключении прибора.
В случае, когда мощность бытовой техники в доме превышает нагрузочную способность провода, то в этом случае не избежать аварийной ситуации и рано или поздно проблема с электропроводкой даст о себе знать.
Для проведения самостоятельного расчета потребляемой мощности устройств необходимо записать на листе бумаги мощность всех имеющихся электроприборов, которые могут быть подключены одновременно (электрочайник, телевизор, пылесос, варочная панель, компьютер). , так далее.).
После того, как мощность каждого устройства известна, все значения должны быть суммированы, чтобы понять общее потребление.
Где К о — коэффициент одновременности.
Рассмотрим пример. Расчет сечения провода на обычную однокомнатную квартиру. Список необходимых устройств и их примерная мощность приведены в таблице.
Исходя из полученного значения, можно продолжить расчеты с выбором сечения провода.
Если в доме есть мощные электроприборы, нагрузка которых составляет 1,5 кВт и более, для их подключения желательно использовать отдельную линию. Делая самостоятельный расчет, важно не забыть учесть мощность осветительного оборудования, подключенного к сети.
При правильном изготовлении примерно на каждую комнату будет выходить около 3 кВт, но бояться этих цифр не стоит, так как все устройства не будут использоваться одновременно, а потому у этого значения есть определенный запас.
При подсчете общей потребляемой мощности в квартире получился результат 15,39 кВт, теперь этот показатель надо умножить на 0,8, что в итоге даст фактическую нагрузку 12,31 кВт. На основании полученного показателя мощности можно рассчитать силу тока по простой формуле.
Расчет сечения кабеля по току
Основным показателем, по которому рассчитывается провод, является его большая продолжительность. Проще говоря, это количество тока, которое он способен пропускать в течение длительного времени.
Зная текущую нагрузку, можно получить более точные расчеты сечения кабеля. Кроме того, все таблицы выбора сечения в ГОСТ и нормативных документах построены на действующих значениях.
Смысл расчета аналогичен силовому, но только в этом случае необходимо рассчитать текущую нагрузку.Чтобы рассчитать сечение кабеля по току, необходимо выполнить следующие шаги:
- — выбрать мощность всех устройств;
- — рассчитать ток, который проходит по проводнику;
- — выберите из таблицы наиболее подходящее сечение кабеля.
Чтобы узнать значение номинального тока, необходимо рассчитать мощность всех подключенных электроприборов в доме. То, что мы, друзья, уже делали в предыдущем разделе.
После того, как мощность станет известна, расчет сечения провода или кабеля сводится к определению силы тока на основе этой мощности. Найдите силу тока по формуле:
1) Формула для расчета силы тока для однофазной сети 220 В:
- — П — суммарная мощность всех электроприборов, Вт;
- — U — напряжение сети, В;
- — для бытовых электроприборов cos (φ) = 1.
2) Формула для расчета силы тока в трехфазной сети 380 В:
Зная величину тока, сечение провода находится в таблице. Если выясняется, что расчетные и табличные значения токов не совпадают, то в этом случае выбирайте ближайшее большее значение. Например, расчетное значение тока 23 А, по таблице выбираем ближайший больше 27 А — сечением 2.5 мм2 (для медного многожильного провода, проложенного по воздуху).
Представляю вам таблицы допустимых токовых нагрузок кабелей с медными и алюминиевыми жилами с изоляцией из поливинилхлоридной пластмассы.
Все данные взяты не из головы, а из нормативного документа ГОСТ 31996-2012 «КАБЕЛИ СИЛОВЫЕ С ПЛАСТИКОВОЙ ИЗОЛЯЦИЕЙ».
Например, у вас трехфазная нагрузка мощностью P = 15 кВ. Необходимо выбрать медный кабель (прокладка по воздуху). Как рассчитать сечение ? Сначала необходимо рассчитать токовую нагрузку исходя из этой мощности, для этого воспользуемся формулой для трехфазной сети: I = P / √3 · 380 = 22,8 ≈ 23 А.
По таблице токовых нагрузок выбираем сечение 2,5 мм2 (для него допустимый ток 27А). Но поскольку у вас четырехжильный кабель (или пятижильный, особой разницы уже нет) по инструкции ГОСТ 31996-2012, выбранное значение тока нужно умножить на коэффициент 0.93. I = 0,93 * 27 = 25 А. Что допустимо для нашей нагрузки (номинальный ток).
Хотя, ввиду того, что многие производители выпускают кабели с меньшим сечением, в данном случае я бы посоветовал брать кабель с запасом, сечением на порядок выше — 4 мм2.
Какой провод лучше использовать медный или алюминиевый?
Сегодня для прокладки как открытой проводки, так и скрытой, конечно же, очень популярны медные провода. Медь, по сравнению с алюминием, эффективнее:
1) он прочнее, мягче и не ломается в местах перегиба по сравнению с алюминием;
2) менее подвержен коррозии и окислению.При подключении алюминия в распределительной коробке места скручивания со временем окисляются, это приводит к потере контакта;
3) проводимость меди выше, чем у алюминия, при том же сечении медный провод способен выдерживать большую токовую нагрузку, чем алюминий.
Что касается материала жилы, то в данной статье рассматривается только медный провод, так как в большинстве случаев он используется в качестве электропроводки в домах и квартирах. Среди преимуществ этого материала следует выделить долговечность, простоту монтажа и возможность использовать меньшее сечение, чем у алюминия, при том же токе.Если сечение провода достаточно велико, то его стоимость превосходит все преимущества и лучшим вариантом будет использование алюминиевого кабеля, а не медного.
Так например, если нагрузка больше 50 А, то в целях экономии желательно использовать кабели с алюминиевой жилой. Обычно это участки у входа электричества в дом, где расстояние превышает несколько десятков метров.
Пример расчета сечения кабеля для квартиры
После расчета нагрузки и определения материала (медь) рассмотрим пример расчета сечения провода для отдельных групп потребителей на примере двухкомнатной квартиры.
Как известно, вся нагрузка делится на две группы: силовая и осветительная.
В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне, в жилых комнатах и в ванной. Так как там установлено самое мощное оборудование (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т. Д.).
1. Водяной кабель
Сечение кабеля ввода (участок от распределительного щита на участке до распределительного щита квартиры) выбирается исходя из суммарной мощности всей квартиры, которую мы получили в таблице.
Сначала находим номинальный ток в этом разделе относительно этой нагрузки:
Ток 56 ампер. По таблице находим сечение, соответствующее заданной токовой нагрузке. Выбираем ближайшее большее значение — 63 А, что соответствует сечению 10 мм2.
2. Комната № 1
Здесь основной нагрузкой на розеточную группу будет такая техника как телевизор, компьютер, утюг, пылесос. Нагрузка на участок проводки от квартирного щита до распределительной коробки в этом помещении составляет 2990 Вт (округленно до 3000 Вт).Номинальный ток находим по формуле:
По таблице находим сечение, соответствующее 1,5 мм2 и допустимый ток 21 Ампер. Можно, конечно, взять этот кабель, но розеточную группу рекомендуется прокладывать кабелем сечением НЕ МЕНЕЕ 2,5 мм2. Это также связано с номиналом автоматического выключателя, который защищает этот кабель. Вряд ли вы запитаете эту зону от автомата на 10 А? И, скорее всего, выставил автомат на 16 А.Поэтому лучше брать с запасом.
Друзья, как я уже сказал, группа розеток запитывается кабелем сечением 2,5 мм2, поэтому для разводки напрямую от коробки к розеткам подбираем именно его.
3. Комната № 2
Здесь к розеткам будет подключено такое оборудование, как компьютер, пылесос, утюг и, возможно, фен.
Нагрузка 4050 Вт. По формуле находим ток:
Для данной токовой нагрузки провод сечением 1.Нам подходит 5 мм2, но здесь, как и в предыдущем случае, берем с запасом и принимаем 2,5 мм2. Подключаем к ним розетки.
4. Кухня
На кухне группа розеток питает электрочайник, холодильник, микроволновую печь, электрическую духовку, электроплиту и другое оборудование. Возможно, сюда будет подключен пылесос.
Суммарная мощность потребителей на кухне 6850 Вт, при этом сила тока:
Для такой нагрузки по таблице выберите ближайшее большее сечение кабеля — 4 мм2 с допустимым током 36 А.
Друзья выше упоминали, что мощных потребителей желательно подключать отдельной независимой линией (своей). Электроплита именно такая, для нее расчет сечения кабеля выполняется отдельно. При установке электропроводки для таких потребителей от распределительного щита до точки подключения прокладывают независимую линию. Но наша статья о том, как правильно рассчитать сечение и на фото я специально этого не делал для лучшего усвоения материала.
5. Ванна
Основными потребителями электроэнергии в этом помещении являются ст. автомат, водонагреватель, фен, пылесос. Мощность этих устройств составляет 6350 Вт.
По формуле находим ток:
По таблице выбираем ближайшее большее значение тока — 36 А, что соответствует сечению кабеля 4 мм2. Тут опять друзья по-хорошему, желательно отдельной линией запитать мощных потребителей.
6. Прихожая
В этой комнате обычно используется переносное оборудование, такое как фен, пылесос и т. Д. Поэтому особо мощных потребителей здесь не предвидится, но в розеточную группу можно подавать и провод сечением 2,5 мм2.
7. Освещение
По расчетам в таблице мы знаем, что общая мощность освещения в квартире составляет 500 Вт. Номинальный ток для такой нагрузки — 2,3 А.
В этом случае питание всей осветительной нагрузки можно выполнить проводом сечением 1.5 мм2.
Надо понимать, что мощность на разных участках разводки будет разной, соответственно, и сечение питающих проводов тоже разное. Наибольшее его значение будет у проема квартиры, так как через него проходит вся нагрузка. Сечение подводящего провода питания выбираем 6-10 мм2.
В настоящее время для устройства электропроводки предпочтительнее использовать кабели марок: ВВГНГ, ВВГ, NYM. Индикатор «нг» говорит о том, что утеплитель не подвержен горению — «негорючий».Такие марки проводов можно использовать как в помещении, так и на улице. Температурный диапазон этих проводов колеблется от «+/-» 50 градусов Цельсия. Гарантийный срок эксплуатации 30 лет, но срок использования может быть больше.
Если правильно рассчитать сечение токопровода, то без лишних проблем можно установить проводку в доме. При соблюдении всех требований гарантия безопасности вашего дома будет максимально высокой.Выбрав правильное сечение проводника, вы обезопасите свой дом от короткого замыкания и возгорания.
Типовая квартирная электропроводка рассчитана на максимальный ток потребления при продолжительной нагрузке 25 ампер (на эту силу тока подбирается и автоматический выключатель, который устанавливается на вводе проводов в квартиру) выполняется из меди 4,0 мм 2 проволока, что соответствует диаметру проволоки 2,26 мм и мощности нагрузки до 6 кВт.
Согласно требованиям п.7.1.35 ПУЭ сечение медной жилы для квартирной проводки должно быть не менее 2,5 мм 2, что соответствует диаметру жилы 1,8 мм и току нагрузки 16 А. Электроприборы суммарной мощностью до 3,5 кВт. можно подключать к такой проводке.
Какое сечение провода и как его определить
Чтобы увидеть сечение провода, достаточно разрезать его поперек и смотреть на разрез с конца. Площадь среза — это поперечное сечение провода.Чем он больше, тем большую силу тока может передавать провод.
Как видно из формулы, сечение провода легкое по диаметру. Достаточно диаметр жилы провода умножить на себя и на 0,785. Для сечения многожильного провода нужно рассчитать сечение одной жилы и умножить на их количество.
Диаметр жилы можно определить штангенциркулем с точностью до 0,1 мм или микрометром с точностью до 0.01 мм. Если под рукой нет приспособлений, то в этом случае выручит обычная линейка.
Выбор секции
Ток медного провода
Величина электрического тока обозначается буквой « А » и измеряется в Амперах. При выборе применяется простое правило, чем больше сечение провода, тем лучше, это округляет результат в большую сторону.
Таблица для выбора сечения и диаметра медного провода в зависимости от силы тока | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Максимальный ток, А | 1,0 | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 10,0 | 16,0 | 20,0 | 25,0 | 32,0 | 40,0 | 50,0 | 63,0 |
Стандартное поперечное сечение, мм 2 | 0,35 | 0,35 | 0,50 | 0,75 | 1,0 | 1,2 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 |
Диаметр мм | 0,67 | 0,67 | 0,80 | 0,98 | 1,1 | 1,2 | 1,6 | 1,8 | 2,0 | 2,3 | 2,5 | 2,7 | 3,2 | 3,6 |
Приведенные в таблице данные основаны на личном опыте и гарантируют надежную работу электропроводки в самых неблагоприятных условиях ее монтажа и эксплуатации.При выборе сечения провода по величине тока не имеет значения, переменный он ток или постоянный. Величина и частота напряжения в электропроводке также не имеет значения, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, самолета на 115 В при частоте 400 Гц, электропроводка на 220 В или 380 В при частоте 50 Гц, высоковольтная линия электропередачи на 10 000 В.
Если ток, потребляемый прибором, неизвестен, но известны напряжение питания и мощность, вы можете рассчитать ток с помощью онлайн-калькулятора, расположенного ниже.
Следует отметить, что на частотах более 100 Гц при протекании электрического тока в проводах начинает проявляться скин-эффект, а именно, с увеличением частоты ток начинает «давить» на внешнюю поверхность провода и фактическое сечение провода уменьшается. Поэтому выбор сечения провода для высокочастотных цепей осуществляется по другим законам.
Определение несущей способности электропроводки 220 В
из алюминиевой проволоки
В длинных домах электропроводка обычно выполняется из алюминиевых проводов.При правильном выполнении соединений в распределительных коробках срок службы алюминиевой проводки может достигать ста лет. Ведь алюминий практически не окисляется, а срок службы проводки будет определяться только сроком службы пластиковой изоляции и надежностью контактов в точках подключения.
В случае подключения дополнительных энергоемких электроприборов в квартире алюминиевой проводкой необходимо определять способность выдерживать дополнительную мощность по сечению или диаметру проводов.Приведенную ниже таблицу сделать несложно.
Если у вас в квартире разводка алюминиевых проводов и есть необходимость подключить только что установленную розетку в распределительной коробке медными проводами, то такое подключение производится в соответствии с рекомендациями статьи Подключение алюминиевых проводов.
Расчет сечения провода
по мощности подключаемых электроприборов
Для выбора сечения жил кабельного провода при прокладке проводки в квартире или доме необходимо провести анализ парка существующей бытовой техники с точки зрения их одновременного использования.В таблице представлен список популярных бытовых электроприборов с указанием потребления тока в зависимости от мощности. Узнать энергопотребление ваших моделей можно самостоятельно по этикеткам на самих изделиях или паспортам, часто параметры указываются на упаковке.
Если сила тока, потребляемого электрическим устройством, неизвестна, ее можно измерить с помощью амперметра.
Таблица потребляемой мощности и силы тока бытовой техники
на напряжение 220 В
Обычно потребляемая мощность электроприборов указывается на корпусе в ваттах (Вт или ВА) или киловаттах (кВт или кВА).1 кВт = 1000 Вт.
Таблица энергопотребления и силы тока бытовой техники | |||
---|---|---|---|
Бытовая техника | Потребляемая мощность, кВт (кБа) | Потребляемая мощность, А | Режим потребления тока |
Лампочка | 0,06 — 0,25 | 0,3 — 1,2 | Постоянно |
Электрочайник | 1,0 — 2,0 | 5–9 | До 5 минут |
Плита электрическая | 1,0 — 6,0 | 5–60 | Зависит от режима работы |
Микроволновая печь | 1,5 — 2,2 | 7–10 | Периодически |
Мясорубка | 1,5 — 2,2 | 7–10 | Зависит от режима работы |
Тостер | 0,5 — 1,5 | 2–7 | Постоянно |
Решетка | 1,2 — 2,0 | 7–9 | Постоянно |
Кофемолка | 0,5 — 1,5 | 2–8 | Зависит от режима работы |
Кофеварка | 0,5 — 1,5 | 2–8 | Постоянно |
Электрический духовой шкаф | 1,0 — 2,0 | 5–9 | Зависит от режима работы |
Посудомоечная машина | 1,0 — 2,0 | 5–9 | |
Шайба | 1,2 — 2,0 | 6–9 | Максимум с момента включения на подогрев воды |
Сушилка для белья | 2,0 — 3,0 | 9–13 | Постоянно |
Утюг | 1,2 — 2,0 | 6–9 | Периодически |
Пылесос | 0,8 — 2,0 | 4–9 | Зависит от режима работы |
Нагреватель | 0,5 — 3,0 | 2–13 | Зависит от режима работы |
Фен | 0,5 — 1,5 | 2–8 | Зависит от режима работы |
Кондиционер | 1,0 — 3,0 | 5–13 | Зависит от режима работы |
Настольный компьютер | 0,3 — 0,8 | 1–3 | Зависит от режима работы |
Электроинструмент (дрель, лобзик и др.) | 0,5 — 2,5 | 2–13 | Зависит от режима работы |
Ток потребляет холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в режиме ожидания. Но в сумме эта мощность составляет не более 100 Вт и ее можно не учитывать в расчетах.
Если вы включите все электроприборы в доме одновременно, вам нужно будет выбрать сечение провода, способного пропускать ток 160 А. Для пальца потребуется провод! Но такой случай маловероятен.Трудно представить, что кто-то способен одновременно измельчать мясо, гладить, пылесосить и сушить волосы.
Пример расчета. Вы встали утром, включили электрический чайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит 7 А + 8 А + 3 А + 4 А = 22 А. С учетом включенного освещения, холодильника и дополнительно, например, телевизора, потребляемый ток может достигать 25 А.
для сети 220 В
Подобрать сечение провода можно не только по силе тока, но и по величине потребляемой мощности.Для этого нужно составить список всех электроприборов, планируемых к подключению к этому участку проводки, определить, какую мощность потребляет каждый из них в отдельности. Затем сложите данные и используйте приведенную ниже таблицу.
для сети 220 В | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Мощность прибора, кВт (кБа) | 0,1 | 0,3 | 0,5 | 0,7 | 0,9 | 1,0 | 1,2 | 1,5 | 1,8 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 6,0 |
Стандартное поперечное сечение, мм 2 | 0,35 | 0,35 | 0,35 | 0,5 | 0,75 | 0,75 | 1,0 | 1,2 | 1,5 | 1,5 | 2,0 | 2,5 | 2,5 | 3,0 | 4,0 | 4,0 | 5,0 |
Диаметр мм | 0,67 | 0,67 | 0,67 | 0,5 | 0,98 | 0,98 | 1,13 | 1,24 | 1,38 | 1,38 | 1,6 | 1,78 | 1,78 | 1,95 | 2,26 | 2,26 | 2,52 |
Если имеется несколько электроприборов и для одних известен потребляемый ток, а для других мощность, то необходимо определить сечение провода для каждого из них по таблицам, а затем сложить результаты.
Выбор сечения медного провода по мощности
для бортовой сети автомобиля 12В
Если при подключении дополнительного оборудования к бортовой сети автомобиля известна только его потребляемая мощность, то сечение дополнительной электропроводки можно определить по таблице ниже.
Таблица для выбора сечения и диаметра медного провода по мощности для бортовой сети автомобиля 12В | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Мощность прибора, Вт (ВА) | 10 | 30 | 50 | 80 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 |
Стандартное поперечное сечение, мм 2 | 0,35 | 0,5 | 0,75 | 1,2 | 1,5 | 3,0 | 4,0 | 6,0 | 8,0 | 8,0 | 10 | 10 | 10 | 16 | 16 | 16 |
Диаметр мм | 0,67 | 0,5 | 0,8 | 1,24 | 1,38 | 1,95 | 2,26 | 2,76 | 3,19 | 3,19 | 3,57 | 3,57 | 3,57 | 4,51 | 4,51 | 4,51 |
Выбор сечения провода для подключения электроприборов
к трехфазной сети 380 В
При работе электроприборов, например электродвигателя, подключенного к трехфазной сети, потребляемый ток протекает не по двум проводам, а по трем, и поэтому величина протекающего в каждом отдельном проводе тока незначительна. меньше.Это позволяет использовать провод меньшего размера для подключения электроприборов к трехфазной сети.
Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В.
Внимание , при выборе сечения провода для подключения электродвигателя по мощности следует учитывать, что максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность составляет указано на паспортной табличке электродвигателя.Электрическая мощность, потребляемая электродвигателем с учетом КПД и cos φ, примерно в два раза больше, чем создаваемая на валу, что необходимо учитывать при выборе сечения провода исходя из мощности двигателя, указанной на паспортную табличку.
Например, вам необходимо подключить электродвигатель потребляющей мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1.0 мм 2 с учетом вышеуказанного 1,0 / 1,75 = 0,5 мм 2. Поэтому для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В необходим трехжильный медный кабель с сечением каждой жилы. 0,5 мм 2.
Подобрать сечение провода для подключения трехфазного двигателя намного проще, исходя из величины его потребляемого тока, которая всегда указывается на шильдике. Например, на шильдике, показанном на фото, ток потребления двигателя мощностью 0.25 кВт на каждую фазу при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме звезды) всего 0,7 А. .По току, указанному на паспортной табличке, по таблице выбора сечения провода для квартирной проводки выбрать провод сечением 0,35 мм 2 при соединении обмоток двигателя по треугольнику или 0,15 мм контур 2 при подключении по «звездной» схеме.
О выборе марки кабеля для домашней электропроводки
Изготовление квартирной электропроводки из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем значительно превысят стоимость проводки из меди. Электропроводку рекомендую делать исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной проводки, так как они легкие, дешевые и при правильном подключении надежно служат долгое время.
А какой провод лучше использовать при прокладке электропроводки, одножильный или многожильный? По способности проводить ток на единицу секции и установки лучше одножильная.Так что для домашней разводки нужно использовать только одножильный провод. Многожильный допускает множественные изгибы, и чем тоньше в нем проводники, тем гибче и прочнее. Поэтому многожильный провод используется для подключения нестационарных электроприборов, таких как электрические фены, электробритвы, электрические утюги и все остальное.
После принятия решения о сечении провода возникает вопрос о марке кабеля для электропроводки. Здесь выбор невелик и представлен сразу несколькими марками кабелей: ПУНП, ВВГНГ и NYM.
КабельПУНП с 1990 г., в соответствии с постановлением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЭН, ПУНП и др., Изготовленных по ТУ 16-505. 610-74 взамен проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79 * »использовать запрещено.
Кабель ВВГ и ВВГНГ — провода медные в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50 ° С до + 50 ° С, для прокладки проводов внутри зданий, на открытом воздухе, в земле при прокладке в трубках.Срок службы до 30 лет. Буквы «нг» в обозначении марки указывают на негорючесть изоляции провода. Выпускается в двух-, трех- и четырехжильном исполнении с сечением жил от 1,5 до 35,0 мм2. Если буква А в обозначении кабеля стоит перед ВВГ (АВВГ), то провода в проводе алюминиевые.
КабельNYM (российский аналог — кабель ВВГ) с круглыми медными жилами, негорючая изоляция, соответствует немецкому стандарту VDE 0250. Технические характеристики и объем практически идентичны кабелю ВВГ.Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм 2.
Как видите, выбор для разводки невелик и определяется в зависимости от того, какая форма кабеля больше подходит для прокладки, круглая или плоская. Круглый кабель удобнее прокладывать через стены, особенно если ввод с улицы в комнату. Вам потребуется просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стенки это становится актуальным.Для внутренней разводки удобнее использовать плоский кабель ВВГ.
Параллельное соединение проводов
Бывают безвыходные ситуации, когда нужно срочно проложить проводку, но провода необходимого сечения отсутствуют. В этом случае, если есть провод меньшего, чем необходимо, сечения, то можно сделать проводку из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.
Например, есть три провода сечением 2, 3 и 5 мм 2, а для расчетов нужно 10 мм 2. Соедините их все параллельно, и проводка выдержит ток до 50 ампер. Да, вы сами неоднократно видели параллельное соединение большего количества тонких проводников для передачи больших токов. Например, для сварки используется ток до 150 А, а для того, чтобы сварщик мог управлять электродом, нужна гибкая проволока. Он состоит из сотен параллельно соединенных тонких медных проводов.В автомобиле аккумулятор также подключается к бортовой сети с помощью того же гибкого многожильного провода, так как при запуске двигателя стартер потребляет от аккумулятора ток до 100 А. А при установке и снятии аккумулятора — провода необходимо отвести в сторону, то есть провод должен быть достаточно гибким.
Метод увеличения сечения электрического провода путем параллельного соединения нескольких проводов разного диаметра может применяться только в крайнем случае.При прокладке домашней электропроводки допустимо параллельно подключать только провода одинакового сечения, взятые из одной ячейки.
Онлайн-калькуляторы для расчета сечения и диаметра провода
Воспользовавшись представленным ниже онлайн-калькулятором, вы можете решить обратную задачу — определить диаметр проводника по сечению.
Как рассчитать сечение многожильного провода
Многожильный провод, или, как его еще называют, многопроволочный или гибкий, представляет собой одножильный провод, скрученный вместе.Чтобы рассчитать сечение многожильного провода, необходимо сначала рассчитать сечение одного провода, а затем результат умножить на их количество.
Рассмотрим пример. Имеется многожильный гибкий провод в котором 15 жил диаметром 0,5 мм. Сечение одной жилы 0,5 мм × 0,5 мм × 0,785 = 0,19625 мм 2, после округления получаем 0,2 мм 2. Так как у нас в проводе 15 проводов, нам нужно эти числа умножить, чтобы определить сечение кабеля. . 0,2 мм 2 × 15 = 3 мм 2.Осталось определить по таблице, что такой многожильный провод выдерживает ток 20 А.
Вы можете оценить нагрузочную способность многожильного провода, не измеряя диаметр отдельного проводника, путем измерения общего диаметра всех витых проводов. Но поскольку провода круглые, между ними есть воздушные зазоры. Чтобы исключить площадь зазора, нужно результат сечения провода умножить на коэффициент 0,91. При измерении диаметра убедитесь, что многожильный провод не сплющивается.
Рассмотрим пример. По результатам измерений диаметр многожильного провода 2,0 мм. Рассчитываем его сечение: 2,0 мм × 2,0 мм × 0,785 × 0,91 = 2,9 мм 2. По таблице (см. Ниже) определяем, что этот многожильный провод выдерживает токи до 20 А.
Правильный выбор электрического кабеля важен для обеспечения достаточного уровня безопасности, экономичного использования кабеля и полного использования всех его характеристик. Правильно спроектированное сечение должно иметь возможность постоянно работать под полной нагрузкой, без повреждений, выдерживать короткие замыкания в сети, обеспечивать нагрузку соответствующим напряжением (без чрезмерного падения напряжения) и обеспечивать работоспособность защитных устройств при его отсутствии. заземления.Именно поэтому выполняется тщательный и точный расчет сечения кабеля по мощности, который сегодня можно сделать с помощью нашего онлайн-калькулятора достаточно быстро.
Расчеты производятся индивидуально по формуле расчета сечения кабеля отдельно для каждого силового кабеля, для которого необходимо выбрать конкретное сечение, или для группы кабелей со схожими характеристиками. Все методы определения размеров кабеля в той или иной степени следуют основным 6 пунктам:
- Сбор данных о кабеле, условиях его прокладки, нагрузке, которую он будет нести и т. Д.
- Определение минимального сечения кабеля на основе текущего расчета
- Определение минимального сечения кабеля с учетом падения напряжения
- Определение минимального сечения кабеля в зависимости от повышения температуры короткого замыкания
- Определение минимального сечения кабеля на основе полного сопротивления контура при недостаточном заземлении
- Выбор наибольшего сечения кабеля на основе расчетов точек 2, 3, 4 и 5
Онлайн-калькулятор сечения силового кабеля
Чтобы использовать онлайн-калькулятор сечения кабеля, вам необходимо собрать информацию, необходимую для расчета размера.Как правило, вам необходимо получить следующие данные:
- Подробные характеристики нагрузки, которую обеспечивает кабель
- Назначение кабеля: для трехфазного, однофазного или постоянного тока
- Напряжение системы и (или) источника
- Полный ток нагрузки, кВт
- Общий коэффициент мощности нагрузки
- Пусковой коэффициент мощности
- Длина кабеля от источника до нагрузки
- Конструкция кабеля
- Способ прокладки кабеля
Таблицы сечений медных и алюминиевых кабелей
Таблица сечения медного кабеля
Таблица сечения алюминиевого кабеля
При определении большинства параметров расчета пригодится таблица расчета сечения кабеля, представленная на нашем сайте.Поскольку основные параметры рассчитываются исходя из потребностей текущего потребителя, все начальные параметры можно легко рассчитать. Однако марка кабеля и провода, а также понимание конструкции кабеля также играют важную роль.
Основные характеристики конструкции кабеля:
- Материал проводника
- Форма проводника
- Тип проводника
- Покрытие поверхности проводника
- Тип изоляции
- Количество ядер
Ток, протекающий по кабелю, выделяет тепло из-за потерь в проводниках, потерь в диэлектрике из-за теплоизоляции и резистивных потерь тока.Именно поэтому самым основным является расчет нагрузки, который учитывает все особенности силового кабеля, в том числе тепловые. Детали, из которых состоит кабель (например, проводники, изоляция, оболочка, броня и т. Д.), Должны выдерживать повышение температуры и тепло, исходящее от кабеля.
Пропускная способность кабеля — это максимальный ток, который может непрерывно протекать по кабелю без повреждения изоляции кабеля и других компонентов. Именно этот параметр является результатом расчета нагрузки для определения общего сечения.
Кабели с большим поперечным сечением проводов имеют меньшие потери сопротивления и могут лучше рассеивать тепло, чем более тонкие кабели. Следовательно, кабель с поперечным сечением 16 мм2 будет иметь большую пропускную способность по току, чем кабель сечением 4 мм2.
Однако такая разница в сечении — это огромная разница в стоимости, особенно если речь идет о медной разводке. Именно поэтому необходимо произвести очень точный расчет сечения провода по мощности, чтобы его подача была экономически целесообразной.
Для систем переменного тока обычно используется метод расчета падений напряжения на основе коэффициента мощности нагрузки. Обычно используются токи полной нагрузки, но если нагрузка была высокой при запуске (например, двигатель), то падение напряжения на основе пускового тока (мощность и коэффициент мощности, если применимо) также следует рассчитать и принять во внимание. , т.к. низкое напряжение также является причиной выхода из строя дорогостоящего оборудования, несмотря на существующие уровни защиты.
Видеообзоры по выбору сечения кабеля
Воспользуйтесь другими онлайн-калькуляторами.
.
