Расчет сечения кабеля. Таблица расчета сечения кабеля

Для долгой и надежной службы кабеля его необходимо правильно выбрать и рассчитать. Электрики при монтаже проводки большей частью выбирают сечение жил, основываясь в основном на опыте. Порой это приводит к ошибкам. Расчет сечения кабеля необходим, прежде всего, в плане электробезопасности. Будет неправильно, если диаметр проводника будет меньше или больше требуемого.

Сечение кабеля занижено

Этот случай является наиболее опасным, поскольку проводники перегреваются от высокой плотности тока, при этом изоляция плавится и происходит короткое замыкание. При этом может также разрушиться электрооборудование, произойти пожар, а работники могут попасть под напряжение. Если для кабеля установить автоматический выключатель, он будет слишком часто срабатывать, что создаст определенный дискомфорт.

Сечение кабеля выше требуемого

Здесь главный фактор — экономический. Чем больше сечение провода, тем он дороже. Если сделать проводку всей квартиры с большим запасом, это обойдется в большую сумму. Иногда целесообразно делать главный ввод большего сечения, если предполагается дальнейшее увеличение нагрузки на домашнюю сеть.

Если для кабеля установить соответствующий автомат, будут перегружены следующие линии, когда на какой-либо из них не сработает свой автоматический выключатель.

Как рассчитать сечение кабеля?

Перед монтажом целесообразно произвести расчет сечения кабеля по нагрузке. Каждый проводник обладает определенной мощностью, которая не должна быть меньше, чем у подключаемых электроприборов.

Расчет мощности

Самым простым способом является расчет суммарной нагрузки на вводной провод. Расчет сечения кабеля по нагрузке сводится к определению общей мощности потребителей. У каждого из них имеется свой номинал, указанный на корпусе или в паспорте. Затем суммарную мощность умножают на коэффициент 0,75. Это связано с тем, что все приборы не могут быть включены одновременно. Для окончательного определения необходимого размера применяется таблица расчета сечения кабеля.

Расчет сечения кабеля по току

Более точным методом является вычисление по токовой нагрузке. Расчет сечения кабеля производится через определение проходящего через него тока. Для однофазной сети применяется формула:

I_расч. = P/(U_ном∙cosφ),

где P — мощность нагрузки, U_ном. — напряжение сети (220 В).

Если общая мощность активных нагрузок в доме составляет 10 кВт, то расчетный ток I_расч. = 10000/220 ≈ 46 А. Когда делается расчет сечения кабеля по току, вводится поправка на условия прокладки шнура (указываются в некоторых специальных таблицах), а также на перегрузку при включении электроприборов приблизительно в сторону увеличения на 5 А. В результате I_расч. = 46 + 5 = 51 А.

Толщина жил определяется по справочнику. Расчет сечения кабеля с применением таблиц позволяет легко найти нужный размер по длительно допустимому току. Для трехжильного кабеля, проложенного в дом по воздуху, надо выбрать значение в сторону большего стандартного сечения. Оно составляет 10 мм². Правильность самостоятельного расчета можно проверить, применив онлайн-калькулятор — расчет сечения кабеля, который можно найти на некоторых ресурсах.

Нагрев кабеля при прохождении тока

При работающей нагрузке в кабеле выделяется тепло:

Q = I²Rn вт/см,

где I — ток, R — электрическое сопротивление, n — количество жил.

Из выражения следует, что количество выделяемой мощности пропорционально квадрату проходимого по проводу тока.

Расчет допустимой силы тока по температуре разогрева проводника

Кабель не может бесконечно нагреваться, так как тепло рассеивается в окружающую среду. В конце концов наступает равновесие и устанавливается постоянная температура проводников.

Для установившегося процесса справедливо соотношение:

P = ∆t/∑S = (t_ж — t_ср)/(∑S),

где ∆t = t_ж-t_ср — разница между температурой среды и жилы, ∑S — температурное сопротивление.

Длительно допустимый ток, проходящий по кабелю, находится из выражения:

I_доп = √((t_доп — t_ср)/( Rn∑S)),

где t_{доп— допустимая температура разогрева жил (зависит от типа кабеля и способа прокладки). Обычно она составляет 70 градусов в обычном режиме и 80 — в аварийном.}

Условия отвода тепла при работающем кабеле

Когда кабель проложен в какой-либо среде, теплоотвод определяется ее составом и влажностью. Расчетное удельное сопротивление грунта обычно принимается равным 120 Ом∙°С/Вт (глина с песком при влажности 12-14 %). Для уточнения следует знать состав среды, после чего можно найти сопротивление материала по таблицам. Для увеличения теплопроводности траншею засыпают глиной. Не допускается наличие в ней строительного мусора и камней.

Теплоотдача от кабеля через воздух очень низкая. Она еще больше ухудшается при прокладке в кабель-канале, где появляются дополнительные воздушные прослойки. Здесь нагрузку по току следует снижать по сравнению с расчетной. В технических характеристиках кабелей и проводов приводят допустимую температуру короткого замыкания, составляющую 120 °С для изоляции ПВХ. Сопротивление грунта составляет 70 % от общего и является основным при расчетах. Со временем проводимость изоляции возрастает из-за ее высыхания. Это необходимо учитывать в расчетах.

Падение напряжения в кабеле

В связи с тем, что проводники обладают электрическим сопротивлением, часть напряжения уходит на их нагрев, и к потребителю его приходит меньше, чем было в начале линии. В результате по длине провода теряется потенциал из-за тепловых потерь.

Кабель надо не только выбирать по сечению, чтобы обеспечить его работоспособность, но также учитывать расстояние, на которое передается энергия. Увеличение нагрузки приводит к росту тока через проводник. При этом возрастают потери.

На точечные светильники подается небольшое напряжение. Если оно незначительно снижается, это сразу заметно. При неправильном выборе проводов дальше расположенные от блока питания лампочки выглядят тусклыми. Напряжение существенно снижается на каждом следующем участке, и это отражается на яркости освещения. Поэтому необходим расчет сечения кабеля по длине.

Самым важным участком кабеля является потребитель, расположенный дальше остальных. Потери считаются преимущественно для этой нагрузки.

На участке L проводника падение напряжения составит:

∆U = (Pr + Qx)L/U_н,

где P и Q- активная и реактивная мощность, r и x_{— активное и реактивное сопротивление участка L, а Uн— номинальная величина напряжения, при котором нагрузка нормально работает.}

Допустимые ∆U от источников питания до главных вводов не превышают ±5 % для освещения жилых зданий и силовых цепей. От ввода до нагрузки потери не должны быть больше 4 %. Для линий с большой протяженностью нужно учитывать индуктивное сопротивление кабеля, которое зависит от расстояния между соседними проводниками.

Способы подключения потребителей

Нагрузки могут подключаться по-разному. Наиболее распространенными являются следующие способы:

• в конце сети;
• потребители распределены по линии равномерно;
• к протяженному участку подключается линия с равномерно распределенными нагрузками.

Пример 1

Мощность электроприбора составляет 4 кВт. Длина кабеля равна 20 м, удельное сопротивление ρ = 0,0175 Ом∙мм².

Ток определяется из соотношения: I = P/U_ном = 4∙1000/220 = 18,2 А.

Затем берется таблица расчета сечения кабеля, и выбирается соответствующий размер. Для провода из меди он составит S = 1,5 мм².

Формула расчета сечения кабеля: S = 2ρl/R. Через нее можно определить электрическое сопротивление кабеля: R = 2∙0,0175∙20/1,5 = 0,46 Ом.

По известной величине R можно определить ∆U = IR/U∙100 % = 18,2*100∙0,46/220∙100 = 3,8 %.

Результат расчета не превышает 5 %, значит, потери будут допустимыми. В случае больших потерь следовало бы увеличить сечение жил кабеля, выбрав соседнее, большей величины из стандартного ряда — 2,5 мм².

Пример 2

Три цепи освещения подключены параллельно друг с другом на одну фазу трехфазной линии, сбалансированной по нагрузкам, состоящей из четырехжильного кабеля на 70 мм² длиной 50 м и проводящего ток 150 А. По каждой линии освещения длиной 20 м проходит ток 20 А.

Межфазные потери при действующей нагрузке составляют: ∆U_фаз= 150∙0, 05∙0,55 = 4,1 В. Теперь следует определить потери между нейтралью и фазой, поскольку освещение подключается на напряжение 220 В: ∆U_ф-н = 4,1/√3 = 2,36 В.

На одной подключенной цепи освещения падение напряжения составит: ∆U = 18∙20∙0,02=7,2 В. Общие потери определяются через сумму U_общ = (2,4+7,2)/230∙100 = 4,2 %. Расчетное значение находится ниже допустимых потерь, которые составляют 6 %.

Заключение

Для предохранения проводников от перегрева при длительно работающей нагрузке с помощью таблиц делается расчет сечения кабеля по длительно допустимому току. Кроме того, необходимо правильно рассчитать провода и кабели, чтобы потери напряжения в них не были больше нормы. При этом с ними суммируются потери в цепи питания.

Выбор сечения кабеля по току и мощности

Верный расчет сечения проводов и кабеля — это нужный и принципиальный шаг при проектировании и предстоящем монтаже какой или электрической установки. Для правильного выбора сечения следует знать очень вероятную потребляемую мощность установки либо схемы.

Ниже представлены таблицы выбора сечения медных и дюралевый кабелей по току и мощности. Таблицы были взяты из ПУЭ, расчет выполнялся по формулам активной однофазовой и трехфазной цепи с симметричной нагрузкой.

Таблица выбора сечения медного кабеля по току и мощности

Сечение токопро водящей жилы, мм 2	Медные жилы проводов и кабелей
	Напряжение, 220 В		Напряжение, 380 В
	ток, А	мощность, кВт	ток, А	мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33,0
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66,0	260	171,6

Таблица выбора сечения дюралевого кабеля по току и мощности

Сечение токопро водящей жилы, мм 2	Алюминивые жилы проводов и кабелей
	Напряжение, 220 В		Напряжение, 380 В
	ток, А	мощность, кВт	ток, А	мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11,0	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22,0	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,0

Пример выбора сечения кабеля

Допустим у нас нагрузка в P=5 кВт и нам необходимо найти требуемое сечения медного кабеля. Напряжение сети U=220 В. Для активной нагрузки по закону Ома находим ток протекающий по кабелю: I=P/U=5000/220=22.72 А

По таблицы для медного кабеля, напряжения 220 В и току более 22.72 А находим что сечение провода должно быть 2.5 мм 2

Таблица допустимых долгих долгих токов для проводов и кабелей при прокладке в воздухе и в земле для прямоугольного и квадратного сечения представлена ниже.

От правильного выбора сечения кабеля зависит неопасная и бесперебойная работа бытовой техники. Дабы выяснить какой кабель приобрести, необходимо выполнить расчеты по мощности либо по току. Поможет избрать необходимое сечение таблица, которую можно отыскать в ПУЭ (Правила устройства электроустановок). Познакомьтесь со методами расчета.

Что необходимо для того, дабы высчитать сечение по мощности

В расчете участвуют 3 показателя:

1. Наибольший показатель мощности всех устройств, питающихся от сети как в отдельном помещении, так и во всем доме. Параметр вычисляют методом суммирования мощностей каждого устройства, взятых из паспорта, стикера на корпусе либо просто отыскав эти значения в вебе.
2. Напряжение в электросети. Может быть 2 варианта — 220 В либо 380.
3. Материал, из которого выполнены жилы кабеля. Обычно выбирают между алюминием, медью и алюмомедным проводом.

Медь и алюминий: самые распространенные материалы для производства электрических кабелей

Выбирая материал, необходимо учесть, что алюминий дешевле меди и легче. Также у него ниже, чем у медного провода, проводимость, он просто окисляется, что приводит к потере части электропроводимости, плохо держит форму, спаять его сумеет только спец. Медные жилы кабеля крепкие, эластичные, имеют малозначительное сопротивление электрическому току, маленькое сечение и больший срок службы. Вероятна их пайка в домашних критериях.

Жила из алюминия с плакирующим слоем меди — это алюмомедный кабель. Он соединяет внутри себя плюсы дюралевого и медного изделия, а стоимость у него ниже, чем у медного.

Расчет сечения по мощности

При работе в различных режимах электроприборы потребляют различную мощность. Для расчета нужно брать наибольшее потребление. Принципиально, дабы все значения выражались в одинаковых единицах — Вт либо кВт. При наличии различных значений, производят преобразование, зачем при переводе кВт в Вт, значение наращивают в 1000 раз (10 кВт = 10 000 Вт). Для оборотного перевода, показатель в ваттах уменьшают в 1000 раз (5 000 Вт = 5 кВт).

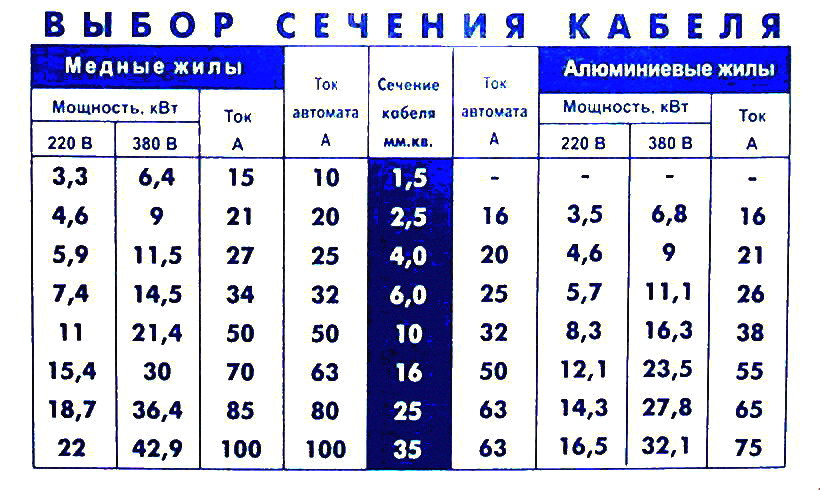

Таблица расчета сечения по мощности тока для медного кабеля

Особенности расчета для однофазовой сети

Во всех личных и многоквартирных домах, в главном, сеть однофазовая 220 В в эталоне. После суммирования всех мощностей, остается избрать материал токоведущих жил кабеля и сечение по таблицам в ПУЭ. Допустим, вышло, что жилище потребляет максимум 4,8 кВт. Решив применять кабель с медными жилами, придется избрать сечение 2,5 мм кВ, так как всегда необходимо учесть маленькой припас. В средней квартире потребляют мощность в границах 7,5 кВт, потому в большинстве случаев тут закладывают медные провода сечением 4 кв. мм либо дюралевые — 6 кв. мм. Если вы предпочитаете алюмомедь, то мастера рекомендуют выбирать провод того же сечения, как и в случае с кабелем с дюралевыми жилами.

Совет. С течением времени потребляемая мощность может существенно возрасти, потому более оптимальным решением будет выбор сечения жил, находящегося в таблице следующим по величине. Так вы себя оградите от вероятных проблем в дальнейшем.

Таблица расчета сечения по мощности тока для дюралевого кабеля

Расчет сечения для 3-фазной сети

Некоторые обладатели недвижимости предпочитают потреблять 3-фазное напряжение. Таковой вариант просто нужен, если имеется бытовая техника типа сварочного аппарата, 3-фазного мотора, насоса и других устройств, подключение которых просит равномерного рассредотачивания нагрузки на 3 фазы. Сечение провода в данном случае миниатюризируется, при его подборе применяется особый коэффициент, на который множат суммарную мощность. Однофазовые приборы, рассчитанные на 220 В, подключают к одной фазе и общему «нулю», т. к. в случае подключения их к 3 фазной розетке, они сами выйдут со строя либо же сгорят предохранители.

Внимание! покупая кабель, смотрите на маркировку, для вас могут заместо меди реализовать алюмомедь по стоимости первой.

Другие способы расчета сечения кабеля

Не считая вышеперечисленного способа, есть и другие. Каким воспользоваться, выбирайте сами.

Зависимо от тока также можно вычислить сечение кабеля:

• из паспортных данных изберите наивысшую величину потребляемого тока в единичном случае;
• все сложите;
• откройте ПУЭ и отыскиваете ту же таблицу, только сечение выбирайте напротив значения в столбике «Ток».

Внимание! Даже имея малозначительную разницу в наименьшую сторону, выбирайте следующее большее сечение, по другому проводка будет перенагреваться, а в последующем может расплавиться, в наилучшем случае сработает защита.

Облегченная схема строения стандартного кабеля

Расчет по мощности и длине

При довольно длинноватой электропередающей полосы в расчете сечения необходимо принимать во внимание утраты в КЛ. Электричество в дом обычно подают от столба. Если постройка новенькая, то все данные есть в проекте, а для старенького дома, придется выяснить в электроснабжающей организации величину выделенной для вас мощности и замерить расстояние от столба к зданию. По этим характеристикам вы подберете сечение кабеля по таблице в том же ПУЭ. Тут будут учтены и утраты.

Сделав правильные вычисления и не раз все проверив, вы избежите издержек на ремонт проводки, которые непременно последуют, если вы пропустите ошибки в собственных расчетах.

Добро пожаловать в Doncaster Cables — Техническая помощь

Таблицы допустимой нагрузки по току

По приведенным ниже ссылкам показаны таблицы допустимой нагрузки по току и падения напряжения для продукции Doncaster Cables.

По этим ссылкам вы найдете наш кабельный калькулятор. Инструкции ниже:-

1. Выберите тип источника питания (однофазный 230 В / трехфазный 400 В)
2. Выберите требуемое падение напряжения
3. Введите мощность в ваттах или силу тока в амперах, которую должен выдерживать кабель
4. Введите длину кабеля.
5. Выберите способ прокладки кабеля.

6. Нажмите «Рассчитать», и размеры кабеля будут рассчитаны.

В нашем калькуляторе теперь перечислены различные типы кабелей, поэтому, прокручивая список, вы можете увидеть, насколько разные типы кабелей могут иметь разные размеры для одного и того же набора параметров.
Выберите кабель, подходящий для вашей установки.

• Одножильные кабели с изоляцией из термопласта, 70°C, неармированные, с оболочкой или без нее
• Многожильные кабели с изоляцией из термопласта и оболочкой из термопласта, рассчитанные на 70°C, неармированные
• Одножильные кабели с термореактивной изоляцией 90°C, неармированные, с оболочкой или без нее
• Плоский кабель с изоляцией и оболочкой из термопласта, 70°C, с защитным проводником
• Многоядерный 9Кабели с термореактивной изоляцией и оболочкой из термопласта, 0°C, неармированные
• Многожильные кабели с армированной термореактивной изоляцией, рассчитанные на 90°C
• Гибкие кабели с термореактивной изоляцией, 60°C, с оболочкой, неармированные
• Гибкие кабели с термореактивной изоляцией и оболочкой, рассчитанные на 90°C и 180°C, неармированные
• Гибкие шнуры, неармированные

Размер кабеля Калькулятор

Тип питания

Фаза
Однофакторная фаза

Падение напряжения
5%.

Длина (м)

Метод

Способ установки
В кабелепроводе в теплоизолированных стенах В кабелепроводе на стене или в коробе Защелкивается прямоНапрямую в земле или в кабелепроводе в землеНа открытом воздухе или в перфорированном кабельном лоткеH6242Y ТОЛЬКО над гипсокартоном потолок с теплоизоляцией толщиной не более 100 ммH6242Y ТОЛЬКО над гипсокартонным потолком с теплоизоляцией толщиной более 100 ммH6242Y ТОЛЬКО в каркасной стене с теплоизоляцией с кабелем, касающимся внутренней поверхности стеныH6242Y ТОЛЬКО в каркасной стене с теплоизоляцией без кабеля внутренняя поверхность стены

Калькулятор размера кабеля Отказ от ответственности

Рекомендуемые размеры кабеля основаны на информации, предоставленной пользователем, и предназначены только для справки. Расчет основан на требованиях BS7671 к электроустановке, правилах электропроводки IEE и основан на падении напряжения, выбранном при 230 и 400 вольт. Чтобы мы могли предоставить эту информацию в качестве руководства, были сделаны определенные допущения.

Ответственность за обеспечение правильности всех данных и допущений, а также пригодность любого используемого кабеля для предполагаемой цели лежит на пользователе.

Таблицы допустимой нагрузки по току для гибких шнуров в BS7671 не включают варианты для различных способов установки, результаты включены для гибких шнуров для всего диапазона способов установки. Ответственность за определение применимости гибких шнуров лежит на пользователе.
Мы объединили гибкие шнуры в один результат для использования нашего калькулятора (чтобы сделать его более удобным для пользователя). Пожалуйста, обратитесь к BS7671 за отдельными таблицами и любыми соответствующими поправочными коэффициентами и т. д.

Компания Doncaster Cables не несет никакой ответственности за любое использование кабелей предлагаемого размера.

Таблица размеров кабелей

AWG: принцип работы

При покупке электрических проводов вы обнаружите, что можете выбирать из множества размеров. Проволочные кабели доступны разной толщины, т. е. калибра. Каждая толщина служит разным целям.

По этой причине при новой установке лучше всего выбрать правильный размер провода. Или даже при расширении или перемонтаже. Размеры проводников должны соответствовать номинальному току цепи.

Чтобы электрические цепи могли плавно проходить без перегрева изоляции и, как следствие, возгорания. Итак, как определить толщину проволочных тросов? Пригодится таблица размеров кабеля AWG .

Содержание

• Что такое AWG (американский калибр проводов)?
• Как измерить AWG с помощью калибровочного инструмента?
• Расчет диаметра провода в мм и дюймах, площади поперечного сечения в мм2, дюймах3 и тысячах милов и сопротивления по AWG размера
  • Расчет диаметра
  • Расчет площади поперечного сечения провода
  • Расчет сопротивления провода
• Почему диаграммы AWG важны?
  • Максимальная частота для 100% глубины поверхностного слоя
  • Разрывное усилие для медной проволоки
• Диаграмма и таблица калибров AWG
• Заключение

Что такое AWG (американский калибр проводов)?

Американский калибр проводов — это стандартизированная система калибров проводов в США NEC (Национальный электротехнический кодекс), которая определяет диаметр электрического проводника. Он определяет пропускную способность медных и алюминиевых проводов для электроустановок.

Дж. Р. Браун и Шарп изобрели AWG в 1856 году, что дало ему другое название — Brown & Sharpe Gauge.

 В диаграмме AWG чем больше целые числа, тем меньше размеры проводов. Обратное также применимо. Целые размеры включают проволоку 16, 14, 12, 10, 8, 6 и 2 калибра. Сечение провода определяет безопасное прохождение тока через провод. Таким образом, чем меньше размер AWG, тем выше допустимая нагрузка, и наоборот.

толщина кабеля

Как измерить AWG с помощью калибра для проводов?

Когда вы находитесь в полевых условиях и хотите оценить калибр проволоки, вы можете использовать высококачественное устройство, называемое инструментом для измерения проволоки.

Чтобы измерить сечение провода, вставляйте провода в пазы один за другим. Сдвиньте провод вокруг датчика, пока он не войдет в пазы. Теперь займитесь чтением.

Важно! В инструменте для измерения диаметра проволоки перечислены популярные размеры AWG на круглом диске меньшего размера.

Расчет диаметра провода в мм и дюймах, площади поперечного сечения в мм2, дюймах3 и тысячах милов и сопротивления по AWG размера

Зная размер AWG, вы можете рассчитать диаметр провода, площадь поперечного сечения и сопротивление на основе следующей математической формулы для каждого из них. Конечно, для удобства можно воспользоваться калькулятором размеров проводов.

Расчет диаметра

Мы рассчитываем диаметр проволоки в миллиметрах и дюймах.

Для расчета диаметра в миллиметрах используйте следующую формулу:

Dn = 0,127 × 92(36-n)÷39

Для расчета диаметра в дюймах используйте следующую формулу:

d _{n (in)} = 0.005 in × 92 ^{(36- n )/39}

Код:

D = диаметр провода

n = калибр

Расчет площади поперечного сечения провода

Мы рассчитываем площадь поперечного сечения провода в Kcmil, квадратных дюймах и миллиметрах.

Чтобы рассчитать площадь поперечного сечения провода в милах (Ксмил), используйте следующую математическую формулу: n ² = 0,025 дюйма ² × 92 ^{(36- n )/19,5.}

Чтобы рассчитать площадь поперечного сечения в квадратных дюймах (в ² ), используйте следующую математическую формулу:

A _{n (in} 2 ₎ = (π/4)× d _n ² = 0.000019635 in ² × 92 ^{(36- n )/19.5}

To calculate the cross-sectional area in square millimeters (mm ² ),  use the math formula below:

A _{n (mm} 2 ₎ = ( π/4)× д _п ² = 0,012668 мм ² × 92 ^{(36- N ). Расчет сопротивления проводов}

Мы измеряем сопротивление в двух формах: Ом на килофут (Ом/кфут) или Ом на километр (Ом/км)

Для расчета сопротивления в Омах на килофут (Ом/кфут) используйте следующую формулу:

Р _{№ (Ω/kft)} = 0.3048 × 10 ⁹ × ρ _(Ω·m) / (25.4 ² × A _{n (in} 2 ₎ )

Для расчета сопротивления в омах на километр (Ом/км) используйте следующую формулу: ·м) / A _{n (мм} 2 ₎

Код:

R = сопротивление провода

n = калибр

Почему важны диаграммы AWG?

Диаграммы AWG помогают экспертам и профессионалам в области электротехники определять размеры кабелей, сопротивление, допустимую токовую нагрузку проводника и многие другие параметры. Короче говоря, это справочный лист.

• Сопротивление

Измерить величину сопротивления провода в омах было совершенно невозможно. Но с 1857 года AWG исправила эту невозможность. Сопротивление в таблице AWG относится к медным проводникам. Чтобы рассчитать падение напряжения, вы можете применить закон Ома, используя заданное сопротивление.

• Сила тока

Ключевая роль AWG заключается в определении номинального тока проводника. Другими словами, проводник может безопасно нести максимальную допустимую нагрузку по току, не превышая при этом его номинальную температуру.

Максимальная частота для 100% толщины скин-слоя

Толщина скин-слоя измеряет самую дальнюю электрическую проводимость в проводнике. Обычно это функция частоты. Эта концепция полезна в технике высокочастотного переменного тока. При расчете сопротивления провода всегда учитывайте эффект глубины скин-слоя. Согласно диаграмме AWG расчетная глубина скин-слоя должна равняться радиусу проволоки.

Разрывное усилие для медной проволоки

Медь имеет самую высокую прочность на разрыв по сравнению с другими материалами для проволоки, такими как алюминий. С учетом сказанного, вам нужно больше силы, чтобы сломать его. Величина силы будет зависеть от размера и формы проволоки.

Более тонкие провода менее прочны, чем более толстые, а более длинные провода имеют более высокую прочность на разрыв, чем более короткие провода. Чтобы определить силу f, необходимую для разрыва куска медной проволоки, вам нужно сначала измерить диаметр и длину. На помощь приходят диаграмма AWG и измерительный инструмент.

Медные провода разных размеров

Таблица калибров AWG и таблица

Ниже приведена таблица калибров проводов (включая диаграмму допустимой нагрузки проводов), показывающая различные оценки данных, включая диаметр провода, площадь поперечного сечения провода, сопротивление, частоту и силу тока. рейтинг.

08,64,62,646046040404040404040404040404040404040404040404040н0404040нт.0408 2.3.

AWG	Диаметр (дюймы)	Диаметр (мм)	Площадь поперечного сечения провода (тыс. милов)	Площадь поперечного сечения провода (мм)	Ом/10409	Ohms/km	Max Amp for chassis wiring	Max Amps for power transmission	Max frequency(Skin depth)	Breaking force
0000 (4/0)	0. 46	11.684	212	107	0.049	0.16072	380	302	125 Hz	6120 lbs
000 (3/0)	0.4096	10.40384	168	84.9	0.0618	0.202704	328	239	160 Hz	4860 lbs
00 (2/0)	0.3648	9.26592	133	67.4	0.0779	0.255512	283	190	200 Hz	3860 lbs
0 (1/0)	0.3249	8.25246	106	53.5	0.0983	0.322424	245	150	250 Hz	3060 lbs
1	0.2893	7.34822	83.7	42.4	0.1239	0.406392	211	119	325 HZ	2430 фунтов
2	0,2576	6,54304	66,4	33,6	0,15666909	33,6	0,156666909	33,6	0,156666909	33,6	0. 4	410 Hz	1930 lbs
3	0.2294	5.82676	52.6	26.7	0.197	0.64616	158	75	500 Hz	1530 lbs
4	0.2043	5.18922	41.7	21.1	0.2485	0.81508	135	60	650 Hz	1210 lbs
5	0.1819	4.62026	33.1	16.8	0.3133	1.027624	118	47	810 Hz	960 lbs
6	0.162	4.1148	26.3	13.3	0.3951	1.295928	101	37	1100 Hz	760 lbs
7	0.1443	3.66522	20.8	10.6	0.4982	1. 634096	89	30	1300 Hz	605 lbs
8	0.1285	3.2639	16.5	8.37	0.6282	2.060496	73	24	1650 Hz	480 lbs
9	0.1144	2.		13.1	6.63	0.7921	2.598088	64	19	2050 Hz	380 lbs
10	0.1019	2.58826	10.4	5.26	0.9989	3.276392	55	15	2600 Hz	314 lbs
11	0.0907	2.30378	8.23 ​​	4.17	1.26	4.1328	47	12	3200 Hz	249 lbs
12	0.0808	2.05232	6.53	3. 31	1.588	5.20864	41	9.3	4150 Hz	197 lbs
13	0.072	1.8288	5.18	2.63	2.003	6.56984	35	7.4	5300 Hz	150 lbs
14	0.0641	1.62814	4.11	2.08	2.525	8.282	32	5.9	6700 Hz	119 lbs
15	0.0571	1.45034	3.26	1.65	3.184	10.44352	28	4.7	8250 Hz	94 lbs
16	0.0508	1.29032	2.58	1.31	4.016	13.17248	22	3.7	11 kHz	75 lbs
17	0.0453	1. 15062	2.05	1.04	5.064	16.60992	19	2.9	13 кГц	59 фунтов
18	0,0403	1,02362	1,62	0,823 9040	6,62	0,823 9040	6,62	0,823 9040	6,62	0,823	17 kHz	47 lbs
19	0.0359	0.		1.29	0.653	8.051	26.40728	14	1.8	21 kHz	37 lbs
20	0.032	0.8128	1.02	0.519	10.15	33.292	11	1.5	27 kHz	29 lbs
21	0.0285	0.7239	0.810	0.412	12.8	41. 984	9	1.2	33 kHz	23 lbs
22	0.0253	0.64516	0.642	0.327	16.14	52.9392	7	0.92	42 kHz	18 lbs
23	0.0226	0.57404	0.509	0.259	20.36	66.7808	4.7	0.729	53 kHz	14.5 lbs
24	0.0201	0.51054	0.404	0.205	25.67	84.1976	3.5	0.577	68 kHz	11.5 lbs
25	0.0179	0.45466	0.320	0.162	32.37	106.1736	2.7	0.457	85 kHz	9 lbs
26	0.0159	0.40386	0. 254	0.128	40.81	133.8568	2.2	0.361	107 kHz	7.2 lbs
27	0.0142	0.36068	0.202	0.102	51.47	168.8216	1.7	0.288	130 kHz	5.5 lbs
28	0.0126	0.32004	0.160	0.080	64.9	212.872	1.4	0.226	170 kHz	4.5 lbs
29	0.0113	0.28702	0.127	0.0647	81.83	268.4024	1.2	0.182	210 kHz	3.6 lbs
30	0.01	0.254	0.101	0.0507	103.2	338.496	0.86	0.142	270 kHz	2.75 lbs
31	0. 0089	0.22606	0.0797	0.0401	130.1	426.728	0.7	0.113	340 kHz	2.25 lbs
32	0.008	0.2032	0.0632	0.0324	164.1	538.248	0.53	0.091	430 kHz	1.8 lbs
33	0.0071	0.18034	0.0501	0.0255	206.9	678.632	0.43	0.072	540 kHz	1.3 lbs
34	0.0063	0.16002	0.0398	0.0201	260.9	855.752	0.33	0.056	690 kHz	1.1 lbs
35	0.0056	0.14224	0.0315	0.0159	329	1079.12	0.27	0,044	870 кГц	0,92 фунтов
36	0,005	0,127	0,0250 0408 0,127	0,0250 08 0,127	0,0250 08 0,127	0,0250 08 0,127	0,0250	0,127 0,127	0,005 08 0,127
