Стандарты расположения розеток и выключателей: Высота розеток и выключателей от пола по евростандарту: правильное расстояние

Содержание

Стандарты при установке розетки выключателя

Какой же должна быть высота установки выключателей и штепсельных розеток?

Многие специалисты рекомендую придерживаться определенных документов, в которых описывается, как наиболее правильно расположить электрику в современном доме.

Первый документ – это СП 31-110-2003, в котором сказано что выключатели следует размещать со стороны дверных ручек, расстояние от пола до выключателя не больше одного метра. Розетки же можно размещать в любом месте, но тоже на высоте до метра.

Второй документ – это «Правила Устройства Электроустановок». Здесь говориться о правилах безопасности при установке розеток и выключателей. Нормируется расстояние от розеток и выключателей до газовых трубопроводов — не менее 50см.

Особое внимание уделяется ванной комнате, где мы имеем дело с водопроводом. В ванных комнатах разрешается устанавливать розетки на расстоянии от 60 см от раковин, ванн, душевых кабин и т.д

Такие розетки обязательно должны быть защищены УЗО с током срабатывания до 30 мА (устройство защитного отключения).

Установленные нормы по расположению

На каком уровне от пола нужно устанавливать розетки и выключатели? У непрофессионалов на этот счёт существуют значительные разногласия, но спор легко решается, если обратиться к нормативным документам.

Высота установки по ПУЭ

Правила установки электроприборов — основной документ для руководства при монтаже домашней сети.

Выдержка из Правил установки электроприборов

Требования к размещению по ГОСТу и СП

ГОСТ Р50571.11–96 акцентирует внимание на установке выключателей и розеток в ванной комнате на расстоянии не менее 60 см. от двери душевой кабины

Расположение розеток в санузлах

В Своде Правил (СП) 31–110–2003г. приводится следующая информация.

Цитата из Свода Правил 31–110–2003

Таким образом, становится понятным, что высота монтажа розеток и выключателей в жилом помещении не ограничивается жёсткими правилами.

Высота по «евростандарту»

Строго говоря, термин «евростандарт» не является действительным стандартом. Скорее он обозначает определённый вид дизайна, при котором размещение электрооборудования осуществляется определённым образом. Тем более что на самом деле данный вид установки имеет североамериканское происхождение. Но так как на сегодняшний день львиная доля бытовой техники в наших домах импортного производства, то удобства ради розетки размещают именно по правилам «евростандарта».

Параметры размещения электрических устройств по «евростандарту»

Связано это ещё и с тем, что западные производители выпускают свою продукцию с короткими сетевыми шнурами. Например, большинство холодильников не удастся подключить к розетке, расположенной на высоте 1 м. от пола. А использовать удлинитель — это дополнительные расходы и риски в плане безопасности. Выключатели, по американским меркам, удобнее располагать на уровне 90 см. от пола. Это позволяет управлять освещением не поднимая рук. Розетки устанавливаются на высоте 30–40 см. от пола. Кроме этого предусматривается расстояние между розетками по горизонтали в 180 см.

Нюансы по требованиям в различных учреждениях.

Некоторым организациям, занимающихся специфическою деятельностью, предписываются индивидуальные правила размещения выключателей и розеток.

В детских яслях, садах, школах и лагерях летнего отдыха высота расположения выключателей определена на уровне 1,8 м. Этот же уровень определён и для розеток.
На предприятиях общественного питания и торговли розетки устанавливаются на высоте 1,3 м. Автоматические выключатели — на высоте 1,3 – 1,6 м.
Запрещается устанавливать выключатели света в зданиях, потенциально взрывоопасных (в том числе на кухнях, имеющих газовые плиты или колонки).

Высота установки розеток и выключателей на кухне.

Каких либо запретов и ограничений по высоте установки розеток и выключатели на кухне, как и в других комнатах не существует, поэтому их следует размещать исходя из соображений практичности и удобства использования, но с учетом требований ПУЭ. В котором написано следующее.

7.1.48. Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 60 см. от дверного проема душевой кабины. Следовательно, и от раковины.

7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 50 см.

Исходя из стандартных размеров кухонной мебели, сформировался некий стандарт по высоте установки розеток и выключателей на кухне. По которому принято устанавливать розетки на трех уровнях.

Первый уровень 10-15 см от пола, на котором устанавливаются розетки для электроплиты, посудомоечной машины, холодильника, измельчителя отходов… Эта высота является оптимальной в плане доступа к розеткам, ведь подобраться к ним после установки «кухни» можно будет только снизу.

Второй уровень 110-130 см. от пола, на котором устанавливают розетки для подключения чайника, блендера, мультиварки, микроволновой печи, то есть для тех электроприборов, которые будут использоваться на рабочей поверхности (столе) и использоваться для приготовления пищи.

Третий уровень 200-250 см. от пола, здесь устанавливаются розетки для подключения вытяжки и подсветки. Данная высота так же выбрана с учетом возможности доступа к розеткам. Достаточно лишь встать на стул и розетки у Вас перед глазами. А стоя на полу их не видно за верхними кухонными шкафами.

Рисунок 3. На кухне розетки устанавливаются на трех уровнях. Выключатели можно установить как по евростандарту, так и по советскому стандарту.

Правила расположения электроточек в разных помещениях

Точки питания в ванной

Расположение розеток в ванной

Санузел — это помещение с повышенной влажностью

Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели так, чтобы они не представляли опасности

Главные запреты — установка точек питания под раковиной, биде, ванной. От них нужно отдалить розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно делать снаружи помещения или также отдалять от моечных предметов. Светильники и бра у зеркала желательно запитывать через шнурок или клавишу-выключатель с противоположной от раковины/ванны стороны.

Гостиная

Для телевизора и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предусмотрена установка кондиционера, точку питания под него выводят на уровне 20-40 см от потолка.

Кухня

В этом помещении существует несколько стандартов размещения точек питания. Они варьируется в зависимости от используемой техники:

Первый уровень. Подразумевает монтаж розеток на высоте 10-15 см от пола. Сюда подключается мощный духовой шкаф, электроплита, морозильная камера, холодильник, измельчитель отходов. Удобство такого расположения заключается в том, что после установки встроенной кухни подобраться к розеткам иным способом как через шкафчики или стол снизу будет невозможно.
Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению удается удачно подключить электрочайник, блендер, микроволновую печь, миксер и другие мелкие бытовые приборы, которыми удобно пользоваться на рабочей поверхности.
Третий уровень. Монтируют точки питания для подключения электрической вытяжки, телевизора, подсветки. Высота локации равна 2-2,5 метра от пола.

Выключатель располагают сразу у двери на удобной для пользователя высоте. Как правило, она приближена к евростандартам и равняется 90-110 см.

Спальня

Пример расположения электроточек у кровати

Комнате отдыха рекомендуется придерживаться таких норм:

С обеих сторон двуспальной кровати (независимо от её размера) делают по двойной розетке и по двухклавишному выключателю. Их располагают в 70 см от плинтуса. Это позволяет отдыхающему человеку, не вставая с постели, управлять освещением, ставить на подзарядку мобильный телефон, читать книгу под ночником.
Основной выключатель ставится в комнате сразу при входе.
Если в спальне предусмотрен туалетный столик, по обе стороны от него на высоте 70-90 см делают по розетке для подключения бра или фена.

Детская

Ещё 10 лет назад специалисты рекомендовали располагать все точки питания максимально высоко в детских комнатах. Это обеспечивает безопасность ребёнка и исключает вероятность его контакта с электросетью. Сегодня все штепсельные розетки оснащены специальными запорными крышками. Чтобы их поднять, малышу требуются усилия. Поэтому такие розетки можно монтировать согласно европейскому стандарту.

Выключатель в комнате ребёнка делают по его росту. Желательно устанавливать регулируемую точку питания, при помощи которой можно увеличивать или снижать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.

Кабинет

Для дорогой техники нужно обеспечить систему защиты от перепадов напряжения

Это помещение требует большего количества точек питания. Как минимум один блок нужно расположить в непосредственной близости к столу. Через него будут подключены персональный компьютер, монитор, роутер, принтер и ксерокс, аудиоколонки. Блок располагают в 30 см от уровня пола. Сколько точек питания в него будет входить, мастер решает сам в зависимости от количества будущей техники.

Если в кабинете предусмотрена библиотека, необходимо смонтировать розетку под торшер. Его устанавливают в зоне чтения. Точку питания под торшер также делают на евро-уровне 0,3 м.

На свободной стене будут располагаться еще 1-2 розетки. Их используют для подключения временной техники.

Высота установки розеток и выключателей

Существующие нормативы

Однако некоторые требования, обусловленные необходимостью обеспечения пожарной и электрической безопасности, все же есть. Относятся они, как правило, к размещению выключателей на безопасном расстоянии от иных коммуникаций. Согласно своду правил по проектированию жилых и общественных зданий:

выключатели следует располагать на высоте 1 метра от пола со стороны дверных ручек;
от пола до розетки должно быть выдержано расстояние в 1 метр, но конкретное место расположения не регламентируется.

расположение выключателя аналогичное – 1 м от пола со стороны ручки двери;
при наличии отведенного переключателя на уровень комфортного управления выключатель может быть установлен под потолком;
при размещении розеток и выключателей на кухне следует отдалять их на расстояние не меньше 50 см от газопроводных коммуникаций и приборов;
в ванной, туалете и на кухне данные электрические устройства должны быть расположены на расстоянии не меньше 60 см как от пола, так и от сантехнического оборудования.

Различие советского и европейского стандартов

Несмотря на отсутствие документарных определений, понятия «советский» и «евростандарт» широко используются среди строителей и электриков, поскольку с их помощью легко точно описать разницу обоих методов размещения розеток и выключателей. При этом нельзя категорически утверждать, что один из них более предпочтителен – все зависит от индивидуальных эксплуатационных и практических особенностей.

расположение выключателя на уровне 160 см от пола имеет смысл при необходимости экономии пространства – под ним к стене можно поставить мебель;
розетка, размещенная на высоте 1 метра позволяет без затруднений постоянно ей пользоваться, что важно для стиральной машины, пылесоса, микроволновой печи, тостера, кондиционера и других приборов, не включаемых в сеть надолго;
дополнительный плюс высокого размещения розеток – безопасность маленьких детей.

В условиях кухни

Ни в ПУЭ, ни в СП не говорится прямо о том, по какому принципу розетки должны располагаться в кухне. Поэтому в данном случае следует ориентироваться на базовые требования, а также учитывать особенности самой комнаты (ввиду использования мощных приборов вроде стиральной машины или электроплиты). Прежде всего, исходя из требований ПУЭ, складываются следующие правила:

штепсельные розетки и переключатели освещения должны находиться на расстоянии не меньше 60 см от пола и водных коммуникаций: раковины и водопровода;
аналогичное правило относится к размещению электрических узлов относительно газопровода и плиты – нужно удалять розетки и выключатели не меньше чем на 50 см от них.

Дополнительным преимуществом этого способа организации электрической сети является распределение устройств по стене. На кухне может находиться большое количество электроприборов. Они могут постоянно, или периодически включаться в сеть, а некоторые из них нужно еще и питать от отдельной ветки. Вынесение некоторых розеток в невидимую зону делает их менее броскими.

Ванная комната

Обратите внимание, что 60-сантиметровый отпуск в помещениях с высокой влажностью применим не только к высоте от пола, но и расстоянию от водных коммуникаций. При наличии водонагревателя, установленного в ванной комнате, ему, как и стиральной машине, можно отвести отдельную питающую розетку, расположенную рядом

Электрики, как правило, сегодня используют высоту 1,5 метра от пола для бойлеров и вытяжек, 1 метр – для электробритвы, фена или плойки и ниже 1 метра – для стиральной машины.

О выключателях света в ванной комнате или туалете разговор не идет. Его по правилам ПУЭ выносят за пределы комнаты. Например в коридор или прихожую.

В спальной

Во всех случаях главными ориентирами в выборе места расположения приборов являются безопасность и комфорт. Вторым, пожалуй, иногда можно жертвовать в пользу дизайна, однако первый фактор всегда имеет ключевое значение.

Расположение розеток и выключателей по правилам

Старый стандарт и новые тенденции моды. Обустраивая новый дом, или меняя проводку в старой квартире, хозяева задаются вопросом: «На какой высоте должны быть розетки и выключатели?» Представителям старшего поколения, возможно, будет больше по душе расположение выключателей по старинке, на уровне плеча, и высота розеток не ниже уровня пояса.

Молодёжь же, подверженная веяниям модных концепций, будет ориентироваться на евростандарт при решении данного вопроса. Стоит сразу обмолвиться, что так называемого «евростандарта» не существует в официальных правилах, регламентирующих подключение и расположение внутри помещений данных электротехнических устройств, есть лишь несколько ограничений по поводу их размещения, относительно противопожарной и электрической безопасности.

Ванная

Эта комната условно делится на несколько зон:

Зона 0 (внутренняя часть самой ванны либо поддон душевой кабинки).
Зона 1 (внешняя вертикальная поверхность ванной).
Зона 2 (это, по сути, зона 1, увеличенная на 0,6 м).
Зона 3 (вся остальная часть ванной комнаты).

Розетки можно устанавливать только в зоне 3. Даже если вам очень сильно захочется смонтировать их вблизи зеркала, чтобы было удобно пользоваться феном, электробритвой либо машинкой для стрижки волос, делать этого категорически нельзя (если зеркало находится не в зоне 3). К тому же розетки должны быть со степенью защиты IP44, ввиду того, что в ванной постоянно повышена влажность.

Уровень от полов, на котором рекомендовано ставить в ванных комнатах розетки, также может иметь три позиции:

Розетку для подключения стиральной машинки можно установить на уровне от 0,3 до 1,0 м.
Дополнительно, чтобы подключать мелкие бытовые электроприборы, устанавливают розетки на высоте 1,1-1,2 м.
Для подключения бойлера коммутационный аппарат лучше монтировать на высоте 1,7-1,8 м.

В ванных комнатах ставить розетки ниже, чем 0,15 м от пола запрещается. Это связано со знакомой ситуацией, когда забыли закрутить водопроводный кран или сломалась бытовая техника, в результате чего случился потоп.

Наглядно про расположение розеток и выключателей на видео:

https://youtube.com/watch?v=naJ0NZ_u7VA

Выключатели, как правило, размещают за пределами ванных комнат.

Как видите, в размещении розеток строгих правил не существуют. Есть лишь полезные советы, рекомендации и отдельные требования. Учтите их обязательно, когда будете планировать места установки коммутационных аппаратов.

Где еще устанавливаются розетки?

Планируя схему электрической проводки дома, не стоит упускать из вида такие помещения, как балкон, прихожая, кладовка, погреб, чердак

Освещение этих комнат также очень важно для проживания

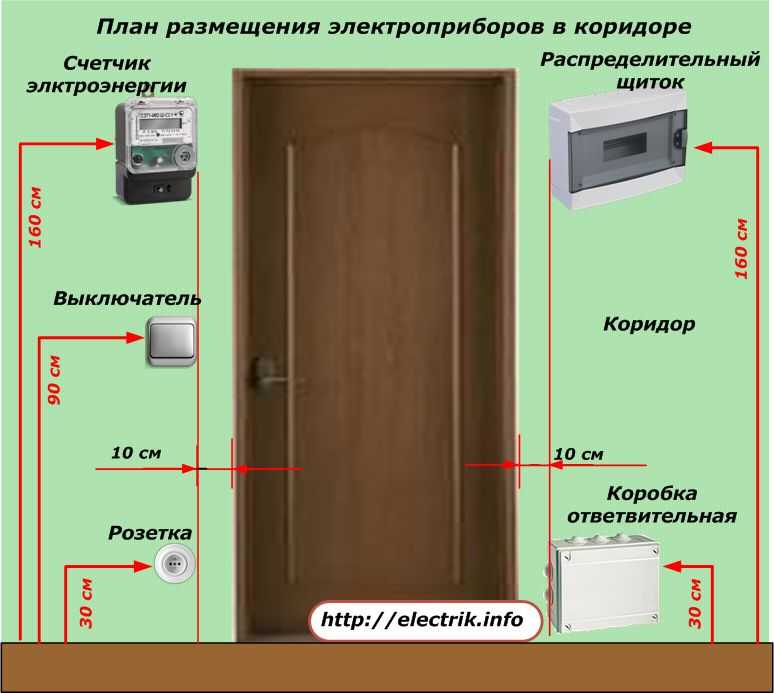

Прихожая – это место встречи всех гостей, поэтому она должна быть оборудована хорошим освещением, источник света должен быть максимально комфортно расположен. Рекомендуется устанавливать выключатель на расстоянии 75-90 см. Розетки достаточно будет в одном месте, для использования пылесоса, либо обувной сушилки, 30-40 см от пола.

На балконе розетки устанавливаются либо одинарным, либо двойным блоком на расстоянии 20 см от напольного покрытия.

Если в квартире предусмотрен кондиционер, то для него рекомендуется установить розетку в 30 см от потолка.

Хочется отметить, что установка электропроводки по евро стандарту не всегда удобна для проживания и пользования. Поэтому при планировании схемы опирайтесь на личные потребности и не забывайте о проекте помещения.

Кухня

Главное условие для установленного на кухне элемента электросети – он не должен быть ближе, чем 0,6 м к водопроводным трубам и мойке. То же самое касается газовых труб и плит, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0,5 м.

Про дизайн розеток на кухне на видео:

Вообще, с электрической кухонной разводкой дело обстоит наиболее сложно. Во-первых, здесь расположено много коммуникаций – отопление, водопровод, канализация, газ. Во-вторых, бытовых приборов, требующих отдельного электропитания в кухне гораздо больше, чем в каких-либо других помещениях (стиральная машинка, водонагреватель, варочная панель, электрический духовой шкаф). При этом нужно смонтировать розетки таким образом, чтобы к ним всегда был открытый доступ.

В кухнях установку этих коммутационных аппаратов лучше выполнить на трёх уровнях от пола:

Первый уровень (или нижний) – 0,15-0,20 м. На данном уровне монтируют розетки для электрических приборов, требующих постоянного либо продолжительного подключения к сети (стиральная машина, посудомойка, холодильник, электрическая плита, измельчитель отходов).
Второй уровень (или средний) – 1,0-1,2 м. На этой высоте делают выключатели для осветительных элементов и розетки для бытовой кухонной техники (микроволновая печь, тестер, блендер, комбайн, электрочайник, хлебопечь, кофемашина, мультиварка и т. п.). Более точное расстояние выберите сами в зависимости от конфигурации мебели на кухне.

Допускается размещать розетки под столешницей или внутри кухонных шкафов. Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не нарушая при этом общего вида.

Минимальное расстояние от пола до розетки должно быть не меньше 0,1 м, иначе во время влажной уборки (мытья полов) в неё возможно попадание воды.

Обустройство ниши для розетки (выключателя) скрытого монтажа

В случае переноса розеток (выключателей) на другое место или высоту возникает необходимость в обустройстве новых ниш. Для этого отмечается место расположения новой розетки.

С помощью «чашечного» сверла по гипроку или бетону (в зависимости от материала стены) перфоратором высверливается отверстие по глубине равное высоте подрозетника.

Центральная часть выбивается с помощью долота перфоратором или вручную – долотом и молотком.

Канал для подводки электропроводки выгоднее направлять вниз от розетки, к полу, если она располагается на высоте 100-500 мм от уровня пола. Таким образом удастся избежать лишней штробовки, уложив часть электрокоммуникаций в технологической нише плинтуса.

Штробовка канала осуществляется с помощью штробореза. В случае его отсутствия – с помощью угловой шлифовальной машинки – «болгарки», оснащенной диском с алмазным напылением.

Прорезать канавки лучше под небольшим сходящимся углом, чтобы облегчить выбивание из канала бетона или кирпича. Промежуток между двумя параллельными прорезами освобождается от бетона или кирпича долотом перфоратора или ручным долотом (зубилом).

Электропроводка в канале закрепляется быстротвердеющим раствором гипса. В сложных местах: изгибах поверхности, углах, её следует предварительно укрепить в канале металлическими или ПВХ скобами или хомутами, прикрученными к стене.

Поверхность канала оштукатуривается и защищается абразивной сеточкой вровень с плоскостью стены.

Монтаж розетки (выключателя) во вновь устроенной нише производится таким же способом и последовательности, как рассматривалось выше.

Монтаж напольных (наплинтусных) розеток

Такой способ монтажа розеток позволяет полностью избежать штробления стен для устройства ниши и канала для электропроводки. По типу напольные (наплинтусные) розетки относятся к внешним. То есть их корпус выступает над поверхностью стены (плинтуса). Поэтому, их монтаж возможет только в тех местах, где к стене не планируется устанавливать мебель.

Прокладка электропроводки в этом случае осуществляется в технологических каналах, которые имеет большинство моделей современных ПВХ плинтусов.

Перед установкой напольной (наплинтусной) розетки осуществляют прокладку электропроводки внутри плинтуса. Для этого удаляют из него центральную съемную планку. Освобождается канал. В него укладывается электрический провод. Наибольшую сложность представляет укладка электропроводки в местах состыковки плинтуса: по длине, на наружных и во внутренних углах. В этих местах приходится протягивать электропроводку сквозь соединительные элементы.

Место вывода электропроводки из плинтуса устраивают просверливанием отверстия d-10 мм. в верхней его части. Напольная (наплинтусная) розетка могут устанавливаться как с применением деревянных колодок под основание, так и без них. Во втором случае повышается эстетический вид розетки, но для её крепления придется просверлить два отверстия в стене и закрепить с помощью саморезов в ПВХ дюбелях.

Размещение точек питания и выключателей в ванной

Периодическая высокая влажность – особенность данной комнаты. В этом случае необходима защита и специальное подключение через УЗО. Все розетки имеют защитную степень не мене IP44 с водонепроницаемой крышкой. Запрещается размещение розеток на расстоянии менее 0,6 м от умывальника, душа или ванной.

Рекомендованное расстояние для монтировки штепсельных розеток по видам электроприборов составляет:

под водонагреватель – 1,8 м;
для стиральной машинки – 1 м;
для фена, бритвы или зубной щетки вблизи раковины – 1,1 м.

Внимание! В данной комнате есть риск образования потопов по причине неисправности бытовой техники или по ошибке владельцев квартиры. Для предотвращения угрозы жизни существует ограничение по установке изделий над полом, которое составляет не ниже 15 см

В свою очередь, выключатели находятся снаружи ванной комнаты перед входом.

Меры безопасности при установке розеток и выключателей

Все работы, связанные с установкой розеток (выключателей) или прокладкой электрокоммуникаций, необходимо выполнять только при отсутствии напряжения в сети.

Для этого отключается ввод электроэнергии в помещение на щитке. Места выхода оголенных проводов прозваниваются с помощью индикатора напряжения. Желательно использовать два различных по устройству индикатора, чтобы гарантировать отсутствие напряжения при выходе из строя одного из них. Этому подвержены индикаторы с элементами питания.

Дополнительно проверяется отсутствие напряжения путем короткого касания кончиком пальца. (Никогда нельзя обхватывать провод двумя пальцами!)

Такая превентивная мера может позволить избежать поражения электротоком в случае нарушения электропроводки, её пробоя на арматуру каркаса дома или несанкционированного подключения к сети соседей.

В этих случаях в сети может присутствовать слабое «блуждающее» напряжение, не фиксируемое индикатором.
Только после того, как вы убедитесь в отсутствии напряжения приступайте к выполнению работ!

Советский стандарт установки розеток и выключателей.

Ранее в советском союзе применялся стандарт установки розеток и выключателей, по которому розетки ставили на высоте 90см от пола, а выключатели ставили на высоте 1. 6м от пола. В этом стандарте тоже есть свои плюсы, и он ничем не хуже европейского стандарта. Поэтому в настоящее время многие отдают предпочтение этому стандарту. Например, выключатель находится всегда на виду перед глазами, а вставить вилку в розетку, можно не нагибаясь. По какому стандарту ставить розетки и выключатели выбирать лично Вам у обоих вариантов есть свои плюсы и минусы.

Рисунок 2. По советскому стандарту розетки устанавливаются на высоте 90 см, а выключатели 160 см от уровня пола.

Нормы и стандарты

Строгих правил в отношении того, как устанавливать розетки и выключатели, сегодня нет, что не ограничивает полета фантазии дизайнеров во время разработки эксклюзивных проектов. Тем не менее, определенных норм, установленных ПУЭ, придется придерживаться хотя бы во избежание воспламенения электропроводки.

Максимальная высота для расположения источников электроэнергии не более метра от пола, для выключателей — 1,5-1,7 м от пола. Этими нормами пользовались еще в советское время.

В наши дни расположение розеток и выключателей чаще предполагает соблюдение евростандартов с учетом особенностей помещения и видения общей картины владельцем и дизайнером. Высота розеток и выключателей не категорична, но чаще всего розетки располагают на расстоянии от 30 до 40 см от пола, а выключатели — от 80 до 100 см от пола.

Оба варианта имеют как преимущества, так и недостатки. Монтаж по старинке с выключателями на уровне плеча, а розетками на расстоянии 90-100 см от пола кому-то покажется самым удобным. Такой вариант максимально безопасен для детей.

В свою очередь, со стороны эргономики евростандарты открывают больше возможностей: пользоваться выключателями можно, не утруждаясь, удерживая руку в удобном положении.

Что касается источников электроэнергии, то в «советском» варианте монтажа они более удобны тем, что находятся на приемлемой высоте — частое включение и выключение приборов не потребует физических усилий. С другой же стороны, приборы, постоянно работающие от сети без выключения, лучше сочетать с источниками питания на расстоянии 30-40 см, позволяющем замаскировать провода.

Высота установки выключателей и розеток от пола

Во время проведения ремонта в доме, то достаточно часто меняется не только старая проводка, но и розетки и выключатели.

Большинство людей даже не задумываются о том, что есть специальные правила и стандарты по высоте установки выключателей и розеток. Их нужно обязательно соблюдать, ведь от этого во многом зависит не только безопасность человека, но и сохранность бытовых приборов.

На какой высоте расположить розетки и выключатели?
Размещение розеток и выключателей: стандарты и правила
Особенности установки выключателей и розеток на кухне

Вопрос о том, Какая высота установки розеток и выключателей от пола — это достаточно актуальный вопрос, который необходимо в обязательном порядке изучить до того, как вы выполните работы этого плана.

На какой высоте расположить розетки и выключатели?

Если говорить о требованиях, то каких слишком строгих правил или же требований на сегодняшний день нет.

Если брать во внимание строительные правила, то в них говорится, что желательно производить установку розеток не ниже, чем на один метр над полом. В то же время в правилах устройства разного рода электрических установок есть достаточно строгие требования, которые необходимо учитывать в обязательном порядке. К ним можно отнести следующее:

В жилых помещениях делать высоту розетки и выключателей нужно примерно 20-30 от уровня пола. Для того чтобы не возникало опасности, в тех квартирах или же домах, где есть маленькие дети, совершенно все изделия нужно дополнительно оснастить специальной шторкой, которая могла послужить защитой.
Если говорить об установке выключателей и розеток на кухне, то как правило, принято устанавливать их на высоте 1,3 метра от уровня пола. Очень большую роль в данном случае играют размеры мебели, их высота, то, где они находятся и многое другое. Очень важно всегда помнить о том, что она должна быть не ближе, чем на половину метра от газопровода.
Есть определенные стандарты в тех помещениях, где слишком высокий уровень влажности. К ним можно отнести бани, душ, сауны или ванные комнаты. В них розетки должны находиться примерно на высоте 1 метр от уровня пола.
Строго запрещено ставить розетку и выключатель в душевой кабине. В тоже время ближайшая точка до душевой кабинки может находиться на расстоянии шестидесяти сантиметров. Хотелось бы подчеркнуть, что она должна в обязательном порядке быть защищенной с помощью некой аппаратуры УЗО.

Размещение розеток и выключателей: стандарты и правила

Хотелось подчеркнуть тот факт, что на сегодняшний день нет никакого «евростандарта», который бы указывал точное расположение розеток как минимум в 30 см от уровня пола, а высоту установки выключателей, к примеру, в 90. В то же время специалисты рекомендуют делать розетки на высоте примерно в 90 сантиметров, а выключателей — как минимум 1,6 метра от уровня пола в помещении.

Стоит отметить, что и тот, и иной вариант расположения, имеет свои положительные и отрицательные моменты. Большинство людей думают, что если будут ставить их по такому стандарту, то это будет самым лучшим решением, ведь это не только очень удобно, но и максимально безопасно.

Итак, к преимуществам можно отнести следующие важные моменты:

Если расположить выключатель на высоте 1,6 метра, то он будет находиться примерно на одном уровне с глазами человека.
Если делать розетку от пола на 90 сантиметров, то ею в несколько раз удобнее пользоваться.

Розетка должна находится на такой расстоянии, где не может быть опасной для ребенка маленького возраста.
Подобное расположение позволяет ставить мебель так, чтобы все устройства электрического типа могли находиться в доступной зоне, не вызывая никаких проблем с использованием и эксплуатацией.

Если делать их так, чтобы они соответствовали современным, совершенно новым стандартам, то можно достаточно просто пользоваться любым электрическим оборудованием. Вы не будете ощущать неудобств или дискомфорта. Кроме того, огромным преимуществом является и то, что расположение такого типа позволяет по максимуму скрыть все провода для питания электрических приборов.

Особенности установки выключателей и розеток на кухне

Когда речь идет об установке розетки и выключателя на кухне, то в данной ситуации вопросу нужно уделить особое внимание. На кухне, как правило, находится очень большое количество разной бытовой техники. Кроме того, именно в этом помещении присутствует огромное количество зон, которые могут быть опасными: это и открытый огонь, плиты, которые нагреваются, большое количество воды. Нужно особенно много внимания в данной ситуации уделить безопасности.

Не стоит использовать на кухни удлинители или переходники, лишние провода, которые очень часто становятся причиной замыкания и очень сильного пожара, который сложно ликвидировать.

В кухонном помещении высота розеток и выключателей должна быть с учетом того, какие особенности имеет помещение, какие там есть электрические и иные приборы, а также в зависимости от многих других нюансов.

Существует несколько общих правил, с которыми необходимо ознакомиться каждому:

Поверхность, где вы варите, а также раковина — это самые опасные зоны, вблизи них нельзя монтировать их, ведь это может закончиться серьезными проблемами.
Установку розетки, обеспечивающий нормальную и полноценную работу бытовой техники на кухне, необходимо производить рядом с этой техникой или же над ее поверхностью.
Очень часто люди могут допускать одну и ту же ошибку — они располагают розетки за приборами, куда очень трудно, а порой и вовсе не реально достать.
Когда вы выбираете место под розетку, то в обязательном порядке нужно учитывать высоту столешницы. Это нужно для того, чтобы можно было обеспечить максимальный доступ до розетки, во время которого не будет возникать неудобств.

Какая высота расположение выключателей и розеток в квартире — это очень важный вопрос, который нужно изучить во всех подробностях.

Если вы нарушите какое-то правила и стандарты, то это может обернуться в дальнейшем не только дискомфортом, но и серьезной проблемой. Неправильное расположение розетки может привести к короткому замыканию, а потом к пожару. Кроме того, это может провоцировать массу неудобств, поэтому нужно соблюдать правила и относиться к данному вопросу очень внимательно. Если же вы не можете самостоятельно спроектировать расположение устройств в том или ином помещении, то воспользуйтесь услугами специалистов, которые помогут решить этот достаточно важный и деликатный вопрос.

Что нужно знать о планировании электрики в квартире — INMYROOM

Уровень комфорта в интерьере в том числе зависит и от грамотного планирования электрики: расположение розеток и выключателей должно отвечать требованиям эргономики. Вместе с архитектором Никитой Морозовым объясняем, на какие нюансы важно обратить внимание, чтобы впоследствии будущий интерьер не разочаровал.

Никита Морозов

архитектор

Постоянный автор INMYROOM. В 2007 году организовал дизайн-бюро KM STUDIO

1. Учитывайте планировку вашей квартиры

В первую очередь продумайте количество и места размещения розеток, выключателей, выводов для подключения осветительных приборов. Обязательно учитывайте ваше планировочное решение с расстановкой мебели и оборудования.

Каждая розетка должна быть функционально обозначена в соответствии с ее назначением: или это розетки для подключения стационарной бытовой техники, или розетки для свободного использования, или розетки, необходимые для подключения техники в рабочих зонах.

Дизайн: Ирина Чистякова

2. Определите высоту расположения розеток и выводов подключения

Как правило, стандартами устанавливается высота расположения розеток условно свободного назначения в 250–300 мм от уровня чистого пола (чистый пол – пол с учетом финишного напольного покрытия).

Также критерием при определении высоты розеток может служить высота напольного плинтуса. Например, если плинтус имеет высоту 130–160 мм, высота розеток может быть 250 мм от чистого пола.

Дизайн: Enjoy Home

3. Правила для мокрых зон

Не стоит располагать розетки ниже, чем выводы коммуникации водоснабжения, а также близко к смесителям. Высота расположения розеток (они обязательно должны быть влагозащищенными) около и над раковинами может составлять 1100–1150 мм от чистого пола.

И помните: розетки около вводов в стиральную машину коммуникаций водоснабжения и слива, то есть за стиральной машиной, – табу.

Дизайн: Megabudka

4. Розетки и выводы подключения на кухне

Приступайте к планированию розеток и выводов подключения на кухне только при готовом планировочном решении и чертежах мебели для кухни.

В рабочих зонах розетки, как правило, располагаются на разных высотах соответственно их назначению. Самый нижний ряд розеток (высота – 70–100 мм (по центру розетки) предназначен для подключения стационарной бытовой техники: варочной панели с духовым шкафом, холодильника, морозильной камеры, посудомоечной машины. Опять-таки не забывайте: монтировать розетки за посудомоечной машиной нельзя.

Не забывайте: монтировать розетки за посудомоечной машиной нельзя.

Следующий ряд розеток (высота – 1060–1100 мм от чистого пола) находится над рабочей поверхностью кухни. В основном эти розетки предназначены для подключения мобильной бытовой техники (электрочайников, блендеров) – наличие рядом с местом расположения розеток свободной поверхности обязательно.

Если у вас есть отдельно выделенные высокие шкафы со встроенными в них духовых шкафом, микроволновой печью, пароварочной машиной и другой техникой выше рабочей поверхности, поднимайте розетки на высоту 900–1000 мм от чистого пола (в зависимости от положения техники).

Дизайн: KM Studio

5. Розетки для подключения акустической и телевизионной техники

К моменту определения местоположения розеток важно продумать:

количество подключаемой техники (ТВ, DVV-проигрыватель, ресиверы, колонки) – от него будет напрямую зависеть количество закладываемых розеток;
выбор транслирования телевидения и его специфические характеристики – от этого будет зависеть количество слаботочных розеток;
местоположение самого экрана. Если вы планируете ставить телевизор на предмет мебели (комод, консоль, тумба), розетки могут находится внизу одной группой (250–300 мм от чистого пола по центру нижнего ряда розеток).
Если телевизор будет висеть на стене, группу розеток, выделенных непосредственно для подключения телевизора (электрическая розетка и необходимое количество интернет- и антенных розеток) должны находится за телевизором на высоте 1200 мм от чистого пола. Кстати, эта высота оптимальна не только при расположении телевизора на стене: если впоследствии вы захотите все-таки поставить телевизор на тумбу, он закроет собой эти розетки.
Телевизор висит на стене в помещении, не предусматривающем достаточного расстояния для его просмотра в сидячем или лежащим положениях? Монтируйте розетки на высоте 1500–1600 мм от чистого пола.

Дизайн: Ариана Ахмад, Татьяна Карякина

6. Сначала подберите мебель, потом монтируйте розетки

Перед монтажом розеток свободного пользования (к таким мы часто подключаем пылесос, зарядку от смартфона, телефонную базу, настольные лампы) определитесь с местоположением и габаритами предметов мебели. Только так вы сможете избежать моментов, когда диван, кресло или кровать оказываются слишком большими и загораживают собой группу розеток.

Дизайн: KM Studio

7. Где разместить выключатель?

Не забывайте про выключатели освещения – они тоже относятся к электрике. Константа высоты их расположения – 900 мм от чистого пола. Хорошее решение – совместить розетки и выключатели в одной рамке. Исключение – ванная комната и сантехнические узлы: в этих помещениях выключатели, как и розетки, следует располагать на высоте 1000–1150 мм от чистого пола.

Также никто не отменяет индивидуальные случаи, когда требуется разместить выключатель над предметом мебели выше заданной стандартной высоты выключателя. В таких случаях высота выключателя обычно рассчитывается исходя из высоты предмета мебели.

Дизайн: Анна Павловская

8. Что нужно знать про расположение выключателя относительно двери и мебели

Расположение выключателей напрямую зависит и от расположения дверей. Идеально, когда вы открываете дверь левой рукой и включаете свет правой.

Дизайн: KM Studio

Если планируете локальное местное освещение, например, бра, светильники для чтения или подсветку кухонной рабочей поверхности, размещайте выключатели в максимальной близости к месту расположения светильников.

Дизайн: KM Studio

9. Найдите место для датчика теплого пола

Если в квартире планируется электрический теплый пол, к розеткам и выключателям добавьте датчик теплого пола.

При планировании расположения датчика в первую очередь учитывайте его близость к помещению с теплым полом, удобство пользования им. Также учтите положение выключателей: удачное решение – монтаж датчика теплого пола в одной рамке с выключателем и с эстетической и с функциональной точки зрения.

Дизайн: KM Studio

10. Правильно располагайте устройства электрооборудования относительно друг друга

Здесь помимо функциональных аспектов решения вопроса, немаловажной является и эстетическая сторона вопроса. Я рекомендую следовать принципу расположения устройств по одной оси – и вертикальной, и горизонтальной.

Старайтесь привязывать местоположение розеток и выключателей к одному месту, не раскидывайте их по стене в разных углах, на разных высотах – впоследствии ничто не должно помешать дизайнерским решениям в отделке стен и расположению предметов декора.

Дизайн: Ольга Абрамова

Электрические коды для розеток

Определения электрических кодов для домашних электрических розеток

Видео по электромонтажу

Электропроводка розетки, как подключить розетку

ПРИМЕЧАНИЕ. Список всех моих полезных видео

Будет отображаться в конце этого видео

Так что продолжайте смотреть, а я помогу вам подключить все правильно! Загляните на мой канал на YouTube и подпишитесь!

Введение в электрические нормы и правила для розеток и розеток

Розетки NEC 210-7 должны быть заземлены, надежно заземлены и иметь правильную полярность.

Информация о принятии кода: Показанные коды приведены только в качестве примера и могут быть неточными или неточными для вашего приложения или юрисдикции. Для получения полной информации обратитесь в местное управление строительства.

ЗАМЕНА РЕМНЕЙ

NEC 210-7, если в корпусе розетки отсутствует средство заземления, установка должна соответствовать требованиям (a), (b) или (c)
. a) может быть установлена розетка незаземляемого типа;
b) розетка прерывателя цепи замыкания на землю может быть установлена и должна иметь маркировку «Нет заземления оборудования». [Заземляющий провод оборудования НЕ ДОЛЖЕН подключаться от розетки УЗО к любой розетке, питаемой от УЗО;]
c) розетка с заземлением может заменить розетку незаземляющего типа при питании через розетку с прерывателем цепи замыкания на землю. Розетки с заземлением, поставляемые GFCI, должны иметь маркировку «Защита GFCI» и «Оборудование не заземлено». Если для завершения вашего проекта требуется дополнительная информация, в вашем местном Центре улучшения жилищных условий есть множество книг, предназначенных для помощи домовладельцам.

NEC 210-52 Розетки , установленные на кухне для обслуживания поверхности столешницы, должны питаться не менее чем от двух отдельных ответвлений цепей небольших бытовых приборов.

NEC 210-52 Как правило, розетки в жилых помещениях должны быть установлены таким образом, чтобы ни одна точка вдоль линии пола (измеренная по горизонтали) в любом пространстве стены не находилась на расстоянии более 6 футов от розетки в этом пространстве. Розетка должна быть установлена в каждом пространстве стены шириной 2 фута или более.

NEC 210-52 На кухонных столешницах розетки должны быть установлены таким образом, чтобы ни одна точка вдоль линии стены (измеренная по горизонтали) не находилась на расстоянии более 24 дюймов от розетки в этом пространстве.

NEC 210-52 Розетка должна быть установлена на каждой стойке размером 12 дюймов или шире, а также на каждой островной стойке или на полуострове размером более 12 дюймов на 24 дюйма.

NEC 210-52 Розетки нельзя устанавливать лицевой стороной вверх на рабочие поверхности или столешницы.

NEC 210-52 Наружные розетки, доступные на уровне земли и на высоте не более 6 1/2 футов над уровнем земли, должны быть установлены спереди и сзади жилища.

NEC 210-52 Как правило, розетки в жилых помещениях должны быть установлены так, чтобы ни одна точка вдоль линии пола (измеренная по горизонтали) в любом пространстве стены не находилась на расстоянии более 6 футов от розетки в этом пространстве. Розетка должна быть установлена в каждом пространстве стены шириной 2 фута или более.

NEC 210-52 На кухонных столешницах розетки должны быть установлены таким образом, чтобы ни одна точка вдоль линии стены (измеренная по горизонтали) не находилась на расстоянии более 24 дюймов от розетки в этом месте.

NEC 210.52 Общая схема кухни На кухонных столешницах розетки должны быть установлены так, чтобы ни одна точка вдоль линии стены не находилась на расстоянии более 600 мм [24 дюйма] по горизонтали от розетки в этом пространстве.

NEC 210. 52 Общая схема кухни Розетка должна быть установлена на каждом пространстве для прилавка 300 мм [12 дюймов] или шире, а также на каждом островном или полуостровном пространстве 600 мм [24 дюйма] на 300 мм [12 дюймов] или больше. Пространства столешницы, разделенные столешницами, раковинами или холодильниками, являются отдельными пространствами.

NEC 210-52 Розетки нельзя устанавливать лицевой стороной вверх на рабочие поверхности или столешницы.

NEC 210-52 Наружные розетки , доступные на уровне земли и на высоте не более 6 1/2 футов над уровнем земли, должны быть установлены спереди и сзади жилища.

NEC 210-70 По крайней мере, одна розетка освещения, управляемая настенным выключателем, должна быть установлена на каждой внутренней лестнице с выключателем на каждом уровне этажа для управления розеткой освещения, когда разница между этажами составляет шесть ступеней или более.

NEC 210.52 Наружные розетки общего назначения
Наружные розетки, доступные на уровне земли и на высоте не более 2 м [6,5 футов] над землей, должны быть установлены спереди и сзади жилища.

NEC 210.52 Общие электрические розетки в комнатах
Как правило, розетки в жилых помещениях должны быть установлены таким образом, чтобы ни одна точка, измеренная по горизонтали вдоль линии пола в любом пространстве стены, не находилась на расстоянии более 1,8 м [6 футов] от розетки. Розетка должна быть установлена в каждом пространстве стены шириной 2 фута или более.

NEC 210.52 Общие требования к цепям для наружных розеток
По крайней мере, одна розетка, доступная на уровне земли и не выше 6,5 футов над землей, должна быть установлена спереди и сзади жилища и должна иметь крышки, защищенные от атмосферных воздействий, независимо от того, вставлена ли заглушка для крепления.

Примеры бытовых электрических кодов для розеток

Коды IRC:

Требуемые розетки NEC 210. 52

1. Где. Каждая кухня, семейная комната, столовая, гостиная, гостиная, библиотека, кабинет, солярий, спальня, комната отдыха или аналогичная комната или зона жилых единиц.

2. Расстояние. Розетки должны быть установлены таким образом, чтобы ни одна точка, измеренная по горизонтали вдоль линии пола в любом пространстве стены, не находилась более чем в 6 футах от розетки розетки.

3. Пространство на стене.
а. Любое пространство шириной 2 фута или более
б. Пространство, занимаемое стационарными панелями снаружи, за исключением раздвижных панелей.
c. Пространство, обеспечиваемое стационарными перегородками, такими как отдельно стоящие барные стойки или перила.

4. Напольные розетки. Если розетка расположена на расстоянии 18 дюймов от стены, она будет учитываться как часть требуемого количества розеток в стене.

5. Настенные стойки. Розетка должна быть установлена на каждой стене шириной 12 дюймов или шире. Розетки должны быть установлены таким образом, чтобы ни одна точка вдоль линии стены не находилась на расстоянии более 24 дюймов по горизонтали от розетки.

6. Островные счетчики. По крайней мере, одна розетка должна быть установлена на каждом островном встречном пространстве с размерами более 12 дюймов x 24 дюймов.

7. Полуостровные счетчики. По крайней мере, одна розетка должна быть установлена на каждом островном полуострове с размерами более 12 x 24 дюймов.

8. Расположение розеток для столешниц. Розетка должна располагаться выше, но не более чем на 20 дюймов выше столешницы.

9. Ванные комнаты. По крайней мере, одна настенная розетка должна быть установлена в пределах 3 футов от внешнего края каждой раковины (раковины).

10. Наружные розетки. По крайней мере, одна розетка, доступная на уровне земли и не выше 6 1/2 футов над землей, должна быть установлена спереди и сзади жилища.

11. Прачечные. Должна быть установлена по крайней мере одна розетка общего назначения.

12. Подвалы и гаражи. В каждом подвале, а также в каждом пристроенном и отдельно стоящем гараже, куда подается электроэнергия, должна быть установлена не менее одной розетки, кроме предусмотренной для оборудования прачечной. Если подвал не отделан, необходимо установить только одну розетку.

13.Прихожие. Коридоры длиной 10 футов и более должны иметь как минимум одну розетку.

14. Розетки во влажных помещениях должны быть водонепроницаемыми, целостность которых не нарушается при подключении шнура. NEC 406.8

15. Розетки не должны устанавливаться в ваннах и душевых, даже если они установлены в водонепроницаемом корпусе. NEC 406.8

Для получения полной и актуальной информации о кодах всегда обращайтесь в местную строительную службу.

стиль = «очистить: слева»>

Электробезопасность — Основная информация: Ответы по охране труда

Ответы по охране труда Информационные бюллетени

Легко читаемые информационные бюллетени с вопросами и ответами, охватывающие широкий спектр тем по охране труда и технике безопасности на рабочем месте, от опасностей до заболеваний, эргономики и продвижения на рабочем месте. . ПОДРОБНЕЕ >

Загрузите бесплатное приложение OSH Answers

Поиск по всем информационным бюллетеням:

Поиск

Введите слово, фразу или задайте вопрос

ПОМОЩЬ

Почему так важно безопасно работать с электричеством или рядом с ним?

Напряжение электричества и доступный электрический ток на обычных предприятиях и в домах имеют достаточную мощность, чтобы вызвать смерть от поражения электрическим током. Даже замена лампочки без отключения лампы может быть опасной, поскольку контакт с «горячей», «находящейся под напряжением» или «находящейся под напряжением» частью розетки может привести к смерти человека.

Что нужно знать об электричестве?

Все электрические системы могут причинить вред. Электричество может быть либо «статическим», либо «динамическим». Динамическое электричество — это равномерное движение электронов через проводник (это называется электрическим током). Проводники — это материалы, которые позволяют электричеству проходить через них. Большинство металлов являются проводниками. Человеческое тело также является проводником. Этот документ посвящен динамическому электричеству.

Примечание: Статическое электричество – это накопление заряда на поверхностях в результате контакта и трения с другой поверхностью. Этот контакт/трение вызывает накопление электронов на одной поверхности и недостаток электронов на другой поверхности. В документе «Ответы по охране труда» о том, как работать безопасно — статическое электричество, содержится дополнительная информация.

Электрический ток не может существовать без непрерывного пути к проводнику и от него. Электричество образует «путь» или «петлю». Когда вы подключаете устройство (например, электроинструмент), электричество проходит самый простой путь от подключаемого модуля к инструменту и обратно к источнику питания. Это действие также известно как создание или замыкание электрической цепи.

Какие виды травм возникают в результате поражения электрическим током?

Люди получают травмы, когда становятся частью электрической цепи. Люди обладают большей проводимостью, чем земля (земля, на которой мы стоим), а это означает, что если нет другого легкого пути, электричество попытается пройти через наши тела.

Существует четыре основных типа травм: поражение электрическим током (смертельное), поражение электрическим током, ожоги и падения. Эти травмы могут произойти по-разному:

Прямой контакт с открытыми проводниками под напряжением или частями цепи. Когда электрический ток проходит через наши тела, он может мешать нормальным электрическим сигналам между мозгом и нашими мышцами (например, сердце может перестать биться правильно, дыхание может прекратиться, или мышцы могут спазмироваться).
Когда электрическая дуга (скачки или «дуги») от незащищенного проводника или части цепи под напряжением (например, воздушных линий электропередач) через газ (например, воздух) к человеку, который заземлен (что обеспечит альтернативный маршрут на землю для электрического тока).
Термические ожоги, включая ожоги от тепла, генерируемого электрической дугой, и ожоги пламенем от материалов, которые загораются от нагревания или воспламенения электрическим током или вспышкой электрической дуги. Контактные ожоги от удара током могут привести к ожогу внутренних тканей, оставив при этом лишь очень небольшие повреждения на внешней стороне кожи.
Термические ожоги от тепла, излучаемого вспышкой электрической дуги. Ультрафиолетовый (УФ) и инфракрасный (ИК) свет, излучаемый дуговой вспышкой, также может вызвать повреждение глаз.
Взрыв дуги может включать потенциальную волну давления, испускаемую вспышкой дуги. Эта волна может причинить телесные повреждения, привести к коллапсу легких или создать шум, который может повредить слух.
Мышечные сокращения или реакция вздрагивания могут привести к падению человека с лестницы, лесов или подвесного ковша. Падение может привести к серьезным травмам.

Что делать, если я думаю, что нахожусь слишком близко к воздушным линиям электропередач?

Не работайте вблизи линий электропередач. Рекомендуемые расстояния зависят от юрисдикции и/или коммунальных предприятий. При работе, вождении, парковке или хранении материалов на расстоянии менее 15 м (49 футов) от воздушных линий электропередач проконсультируйтесь как с вашей юрисдикцией, так и с электроэнергетической компанией.

Если вам необходимо находиться рядом с линиями электропередач, вы должны сначала позвонить в электроэнергетическую компанию, и они вам помогут.
Если ваш автомобиль касается линии электропередач:
- НЕ выходите из автомобиля.
- Позвоните по телефону 911 и в местную коммунальную службу, чтобы получить помощь.
- Подождите , пока не приедет служба электроснабжения, и они скажут вам, когда можно безопасно выйти из автомобиля.
- Никогда не пытайтесь спасти другого человека, если вы не обучены этому.
- Если вам необходимо покинуть транспортное средство (например, ваше транспортное средство загорелось), выйдите, прыгнув как можно дальше – не менее 45–60 см (1,5–2 фута). Никогда не касайтесь автомобиля или оборудования и земли одновременно. Держите ступни, ноги и руки близко к телу.
- Держите ноги вместе (соприкасайтесь) и отодвигайтесь, шаркая ногами. Ни в коем случае не раздвигайте ноги, иначе вас может ударить током или ударить током.
- Отойдите не менее чем на 10 метров от автомобиля, прежде чем сделать обычный шаг.
Не входите на подстанцию или в другие отмеченные зоны.

Какие общие советы по технике безопасности при работе с электричеством или рядом с ним?
Перед каждым использованием проверяйте переносное оборудование, подключенное к шнуру и вилке, удлинители, силовые шины и электрические фитинги на наличие повреждений или износа. Немедленно отремонтируйте или замените поврежденное оборудование.
При необходимости всегда прикрепляйте удлинители к стенам или полу. Не используйте гвозди и скобы, так как они могут повредить удлинители и стать причиной пожара и поражения электрическим током.
Используйте удлинители или оборудование, рассчитанное на уровень силы тока или мощности, который вы используете.
Всегда используйте предохранитель правильного размера. Замена предохранителя на предохранитель большего размера может вызвать чрезмерный ток в проводке и, возможно, вызвать пожар.
Имейте в виду, что необычно теплые или горячие розетки или шнуры могут быть признаком небезопасного состояния электропроводки. Отсоедините все шнуры или удлинители от этих розеток и не используйте их, пока квалифицированный электрик не проверит проводку.
Всегда используйте лестницы с непроводящими боковыми поручнями (например, из стекловолокна) при работе с линиями электропередач или рядом с ними.
Размещайте галогенные лампы вдали от горючих материалов, таких как ткани или занавески. Галогенные лампы могут сильно нагреваться и представлять опасность возгорания.
Риск поражения электрическим током возрастает во влажных или влажных местах. Установите прерыватели цепи замыкания на землю (GFCI), поскольку они разорвут электрическую цепь до того, как произойдет ток, достаточный для смерти или серьезной травмы.
Используйте портативный встроенный прерыватель цепи замыкания на землю (GFCI), если вы не уверены, что розетка, в которую вы подключаете удлинитель, имеет защиту GFCI.
Убедитесь, что открытые розетки изготовлены из непроводящих материалов.
Знайте, где находятся панель и автоматические выключатели на случай чрезвычайной ситуации.
Четко пометьте все автоматические выключатели и блоки предохранителей. На каждом выключателе должно быть четко указано, для какой розетки или устройства он предназначен.
Не используйте розетки или шнуры с открытой проводкой.
Не используйте портативные электроинструменты с подключением к шнуру и вилке, если защитные кожухи сняты.
Не закрывайте доступ к панелям и автоматическим выключателям или блокам предохранителей.
Не прикасайтесь к людям или электрическим приборам в случае поражения электрическим током. Всегда сначала отключайте источник питания.

Какие советы по работе с электроинструментом?
Выключите все инструменты, прежде чем подключать их к источнику питания.
Перед выполнением каких-либо работ по техническому обслуживанию или регулировкой отключите и заблокируйте источник питания.
Убедитесь, что инструменты надлежащим образом заземлены или имеют двойную изоляцию. Заземленное оборудование должно иметь утвержденный трехжильный шнур с трехконтактной вилкой. Эта вилка должна быть подключена к надлежащим образом заземленной трехполюсной розетке.
Перед использованием проверьте все инструменты на наличие эффективного заземления с помощью тестера непрерывности или прерывателя цепи замыкания на землю (GFCI).
Не обходить переключатель включения/выключения и управлять инструментами, подсоединяя и отсоединяя шнур питания.
Не используйте электрооборудование во влажных условиях или в местах с повышенной влажностью, если только оно не подключено к GFCI.
Не чистите инструменты легковоспламеняющимися или токсичными растворителями.
Не используйте инструменты в местах, содержащих взрывоопасные пары или газы, за исключением случаев, когда они являются искробезопасными, и только в том случае, если вы следуете указаниям производителя.

Какие советы по работе со шнурами питания?
Держите шнуры питания подальше от инструментов во время использования.
Во время использования временно подвешивайте удлинители над проходами или рабочими зонами, чтобы исключить опасность споткнуться или споткнуться.
Замените открытые передние заглушки заглушками. Неизолированные передние вилки герметичны и представляют меньшую опасность поражения электрическим током или короткого замыкания.
Не используйте легкие удлинители в нежилых помещениях.
Не переносите и не поднимайте электрооборудование за шнур питания.
Не завязывайте шнуры тугими узлами. Узлы могут вызвать короткое замыкание и удары током. Завяжите шнуры петлями или используйте вилку с поворотным замком.

Что такое прерыватель цепи замыкания на землю (GFCI)?
Прерыватель цепи замыкания на землю класса А (GFCI) работает, обнаруживая любую потерю электрического тока в цепи (например, он срабатывает при максимальном токе 6 мА). Когда обнаруживается потеря, GFCI отключает электричество до того, как могут произойти серьезные травмы или поражение электрическим током. Болезненный шок без смертельного исхода может произойти в то время, когда устройство GFCI отключает электричество, поэтому важно использовать устройство GFCI в качестве дополнительной меры защиты, а не замены безопасных методов работы.
Настенные розетки GFCI могут быть установлены вместо стандартных розеток для защиты от поражения электрическим током только для этой розетки или ряда розеток в одной ответвленной цепи. Автоматический выключатель GFCI может быть установлен на некоторых электрических панелях автоматического выключателя для защиты всей ответвленной цепи. Портативные встроенные подключаемые устройства GFCI можно подключать к настенным розеткам, где будут использоваться бытовые приборы.

Когда и как проверять прерыватель цепи замыкания на землю (GFCI)?
Важно, чтобы вы следовали инструкциям производителя в отношении использования GFCI. Ежемесячно проверяйте постоянно подключенные GFCI и портативные устройства перед каждым использованием. Используйте тестер GFCI. Вы также можете проверить, нажав кнопки «тест» и «сброс». Включите «ночник» или лампу в настенную розетку с защитой GFCI (свет должен включиться), затем нажмите кнопку «ТЕСТ» на GFCI. Если GFCI работает правильно, индикатор должен погаснуть. Если нет, отремонтируйте или замените GFCI. Нажмите кнопку «СБРОС» на GFCI, чтобы восстановить питание.
Обратитесь к квалифицированному электрику, если вы не уверены, или для исправления любых ошибок проводки.

Что представляет собой образец контрольного списка по основам электробезопасности?
Проверка шнуров и вилок
Ежедневно проверяйте удлинители и вилки. Не используйте и выбросьте шнуры и вилки, если они изношены или повреждены.
Поручите электрику проверить любой удлинитель, который на ощупь более чем теплый.
Устранение соединений Octopus
Не подключайте несколько предметов к одной розетке.
Тяните за вилку, а не за шнур.
Не отключайте питание, дергая шнур из розетки. Если тянуть за шнур, это приведет к износу и может привести к поражению электрическим током.
Никогда не ОТЛОМАЙТЕ третий контакт на вилке
Замените сломанные трехконтактные вилки и убедитесь, что третий контакт правильно заземлен.
Никогда не используйте удлинители в качестве постоянной проводки
Используйте удлинители только для временного электропитания мест, где нет розеток.
Держите удлинители вдали от источников тепла, воды и масла. Они могут повредить изоляцию и стать причиной поражения электрическим током.
Не позволяйте транспортным средствам проезжать через незащищенные удлинители. Удлинители должны быть проложены в защитном кабельном канале, кабелепроводе, трубе или защищены досками рядом с ними.
Последнее обновление документа: 20 сентября 2019 г.
Добавьте значок на свой веб-сайт или в интранет, чтобы ваши сотрудники могли быстро найти ответы на свои вопросы по охране труда и технике безопасности.
Что нового
Ознакомьтесь с нашим списком «Что нового», чтобы узнать, что было добавлено или изменено.
Нужна дополнительная помощь?
Свяжитесь с нашей информационной линией безопасности
905-572-2981
Бесплатный номер 1-800-668-4284
(в Канаде и США)
Расскажите нам, что вы думаете
Как мы можем сделать наши услуги более полезными для вас? Свяжитесь с нами, чтобы сообщить нам.
Сопутствующие товары и услуги
Вас также могут заинтересовать следующие сопутствующие товары и услуги CCOHS:
Отказ от ответственности
Несмотря на то, что предпринимаются все усилия для обеспечения точности, актуальности и полноты информации, CCOHS не гарантирует, не гарантирует, не заявляет и не берет на себя обязательство, что предоставленная информация является правильной, точной или актуальной. CCOHS не несет ответственности за любые убытки, претензии или требования, возникающие прямо или косвенно в результате любого использования или доверия к информации.

© Copyright 1997-2022 Canadian Center for Occupational Health & Safety
Строительные нормы и правила: электрика | GOV.WALES
Руководство
Если вы выполняете электромонтажные работы в своем доме или саду в Англии и Уэльсе, вам придется следовать новым правилам строительных норм и правил.
Вам следует воспользоваться услугами установщика, зарегистрированного в схеме компетентных лиц, или получить разрешение от органа строительного контроля. Это справедливо для большинства работ. Однако вам не нужно сообщать им о ремонте, замене и техническом обслуживании, дополнительных точках питания или освещения или других изменениях в существующих цепях (кроме кухни, ванной или на открытом воздухе).
Строительные нормы и правила устанавливают общие критерии и требования по обеспечению электробезопасности. Утвержденный документ Р содержит дополнительные практические рекомендации по проведению такого рода работ. Вы должны иметь в виду, что любые электромонтажные работы, которые вы выполняете в своем доме, саду, гараже и других складских помещениях, возможно, должны соответствовать требованиям Строительных норм и правил. Если вы не уверены в том, обязаны ли вы соблюдать требования, вы можете обратиться в отдел строительных норм и правил местных органов власти.
Все электромонтажные работы должны соответствовать стандартам безопасности BS 7671 («правила электромонтажа»), которые можно найти на веб-сайте Британского института стандартов (BSI).
Эти правила были введены, чтобы помочь снизить количество смертей, травм и пожаров, вызванных неисправными установками.
Строительные нормы устанавливают нормы электромонтажных работ только в отношении жилых помещений (домов, квартир и т.п.). Если работа выполняется в промышленных или коммерческих зданиях, она подпадает под действие Правил 19 «Электричество на рабочем месте». 89. Управление по охране труда и технике безопасности (HSE) отвечает за обеспечение безопасности электромонтажных работ в таких зданиях, и если у вас есть какие-либо вопросы о работе в этих зданиях, вам следует обращаться в HSE.
Строительные нормы и правила не ограничивают, кто может выполнять электромонтажные работы. Если вы хотите выполнить работу самостоятельно, вы должны убедиться, что знаете, что вам нужно сделать, прежде чем начинать какие-либо работы. Есть ряд авторитетных руководств, которые вы можете использовать, чтобы помочь вам.
Строительные нормы и правила не устанавливают стандарты безопасности электроприборов, но требуют, чтобы стационарные соединения приборов были безопасными.
Проверка на безопасность
Если для работ требуется заявка на строительные нормы и правила, ее следует проверить, чтобы убедиться, что она безопасна. Эту проверку можно выполнить любым из 2 способов:
с помощью электрика, зарегистрированного у компетентного лица по схеме
.
или уведомив отдел строительного контроля вашего местного органа власти
Местный орган управления по надзору за строительством
Вы должны подать заявку на соответствие строительным нормам в Управление по строительству, если электрик, которого вы нанимаете для выполнения работ, не зарегистрирован в качестве компетентного лица в соответствии с одной из соответствующих схем компетентных лиц для электроустановок или если вы делаете работу сами. Прежде чем приступить к работе, вам следует обратиться в отдел строительного надзора местного самоуправления. Они объяснят вам необходимые процедуры.
Также лучше обсудить со строительной инспекцией, как они хотят инспектировать и проверять выполняемые вами работы.
Уполномоченный инспектор строительного контроля
Уполномоченный инспектор – это орган, выполняющий те же функции, что и местный орган строительного контроля. Если вы используете утвержденного инспектора, они объяснят вам, как работает система утвержденных инспекторов. Если по окончании работы утвержденный инспектор убедится, что работа безопасна, вам будет предоставлена копия окончательного уведомления
Схемы компетентных лиц
В отношении электробезопасности это означает, что электрик, который зарегистрирован организацией, уполномоченной секретарем штата, и может удостоверить безопасность выполняемых работ, без необходимости уведомлять Строительный контроль . После завершения работ электрик организует для вас получение сертификата соответствия строительным нормам в течение 30 дней после завершения работ. Ваш местный орган также будет уведомлен о работе электрика.
Компетентное лицо также должно предоставить вам заполненный сертификат электроустановки, который показывает, что работа была проверена на предмет безопасности.
Желательно попросить электрика предоставить информацию о том, к какой схеме они относятся и их номер участника. После этого вы сможете проверить в Реестре компетентных лиц, чтобы убедиться, что они зарегистрированы. Вы можете найти список организаций, выполняющих схемы уполномоченных лиц на электромонтажные работы, на сайте GOV.UK
Мелкие работы
Строительные нормы и правила позволяют выполнять определенные работы (известные как не подлежащие уведомлению или мелкие работы) без уведомления строительной инспекции или с привлечением зарегистрированного электрика. К таким работам относятся:
замена любой электрофурнитуры (например, розеток, осветительных приборов, выключателей)
добавление ответвления с предохранителем (т. е. розетки с предохранителем и выключателем, подключенным к электроприбору, например, обогревателю) к существующей цепи (но не на кухне, в ванной или на открытом воздухе)
любой ремонт или техническое обслуживание
установка или модернизация основного или дополнительного эквипотенциального соединения
прокладка кабелей сверхнизкого напряжения для сигнализации, прокладки кабелей или связи (например, прокладка телефонных кабелей, прокладка кабелей для систем пожарной или охранной сигнализации или систем управления отоплением)
Если вы не уверены в том, что работа, которую вы хотите выполнить, подлежит уведомлению, вам следует обратиться за консультацией в отдел строительного надзора местного самоуправления.
