Армирование – комплекс работ, предназначенный для укрепления железобетонных сооружений или отдельных их частей. В их составе могут быть твердые и эластичные детали. К твердым соединениям можно отнести: угольники, швеллеры, двутавровые профили, а к эластичным – арматура. Перед началом постройки, обязательно надлежит сделать эксплуатационные подсчеты желаемого сооружения, так как от их характеристик исходит какая арматура подойдет для этих целей.

На сей день, представленная в торговле арматура особенно популярного вида диаметром 10 мм формата A3 варьируется от 40 до 48 тыс. руб за тонну. Для обеспечения небольших объемов строительства лучше вычислять метражом. Тысяча мм арматуры того же диаметра весит приблизительно 0,61 кг. Методом точного расчета сможете выяснить окончательную стоимость.

В соответствии с ГОСТом 5781-81 выделяют 20 основных диаметров арматуры
Диаметр арматуры, мм Площадь сечения, см2 Вес арматуры, кг/м
3 0,071 0,055
4 0,126 0,098
5 0,196 0,154
6 0,283 0,222
7 0,385 0,302
8 0,503 0,395
9 0,636 0,499
10 0,785 0,617
12 1,131 0,888
14 1,539 1,208
16
2,011
1,578
18 2,545 1,998
20 3,142 2,466
22 3,801 2,984
25 4,909 3,853
28 6,158 4,834
32 8,042 6,313
36 10,18 7,99
40 12,56 9,87

Классификация арматуры

Классы и их габариты:

ГОСТ 5781-81, исходя из эластичности, разделяет их на разновидности:

  • A 400 (A-3). Диаметр от 6-40 мм, сталь – 35 ГС, 25 Г2С, 32Г2Рпс
  • A 240 (A-1). Размер от 6-40 мм, сплав – Ст3кп, Ст3пс, Ст3сп.
  • A-600 (A-4). Диаметр от 6-40 мм, сталь – 80С, 20ХГ2Ц
  • A-800 (A-5). Диаметр от 6-40 мм, сплав – 23Х2Г2Т
  • A 1000 (A-6). Размер от 6-40 мм, сталь – 22Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР
  • А 300 (A-2). Диаметр от 10-80 мм, сталь – Ст5сп, Ст5пс, 18Г2С, 10 ГТ

Еще есть 2 переходных упрочненных варианта:

  • A500C. Диаметр 6-40 мм, горячекатаная сталь
  • B-500C. Размер 6-12 мм, холоднодеформированный

В соответствии с назначением:

  • Рабочая арматура. Обычно стыкуется вдоль, для препятствия растягиванию и сжимания конструкции
  • Анкерная арматура. Вдалбливаются в основание постройки, для последующей связывания с основным каркасом
  • Запорная арматура. Разграничивает трудовую среду от герметичной сферы.
  • Монтажная арматура. Объединяет детали всего каркаса в единичную конструктивную сеть
  • Действующая арматура. Устанавливается поперчено или в вертикальном положении, подобно хомутов или сварных стержней. Воспринимает усилие по вертикальной линии, немного осуществляет роль строительно-монтажных стержней

По ориентации:

  • Поперечная – увеличение усиления постройки от косых щелей
  • Продольная – воспрепятствует сжатию и растяжению скелета сооружения и предупреждает от отвесных щелей.

По использованию:

  • Напрягаемая – предварительно подвергается изменению, благодаря чему становится более восприимчива к перегрузкам. Употребляется для высокопрочных построек
  • Не напрягаемая – менее долговечная, может использоваться для построек, где нет огромных нагрузок на арматурную сетку.
В таблице представлен сортамент арматуры А500С ГОСТ 52544-2006
Диметр арматуры, мм Площадь сечения, мм2 Масса 1 метра, кг
6 28,3 0,222
8 50,3 0,395
10 78,3 0,617
12 113 0,888
14 154 1,210
16 201 1,580
18 254 2,000
20 314 2,470
22 380 2,980
25
491
3,850
28 616 4,830
32 804 6,310
36 1018 7,990
40 1257 9,870

5 методик применения арматуры.

Благодаря технологичности монтирование и низкой стоимости, арматуру повсеместно используют в разнообразных элементах строительного производства.

  • Вязаная арматурная сетка. Употребляется при использовании небольших площадях армирования, в ситуациях, когда нельзя соединить участки сетки электросваркой, при срочных работах, или при армировании железными нитями из не поддающимся сварке металлов.
  • Усиленная кладка несущих стен зданий. Применяется арматура сварочная (вязаная), сетка малого диаметра, или используются единичные прутья, которые помещаются в раствор промеж рядами кладки.
  • Петли, хомуты. Используются с целью сборки ключевых частей строительной конструкции в больших каркасах для амортизации и перераспределения нагрузки.
  • Усиленный арматурный каркас. Стержни связывают сварочными швами, с помощью которых возводится «остов», обеспечивающий жесткость, устойчивость и гибкость несущих опор.
  • Фундамент объекта. Для увеличения усиления плиты фундамента применяют поперченное и продольное расположение прутьев в пару рядов (при небольшом – допускается и один ряд). Примерно, на один метр арматуры продольного армирования, устанавливается 1 поперечный хомут или стержень.
Купить арматуру в Краснодаре

Заказать арматуру по доступным ценам сможете на нашем сайте. В прайс-листах фирмы «ДорСтройМеталл» можно найти полный состав существующего металлопроката и его наиболее подробную характеристику.

Для нашей фирмы каждый клиент – самый ценный!

Мы используем cookie для корректной работы нашего сайта и сервиса. Продолжая использовать наши сайт и сервис, вы соглашаетесь на использование файлов cookie. Узнать больше

Сортамент арматуры: классы по ГОСТ, таблица

Арматура из разных марок стали с широким диапазоном толщин используется для армирования бетона, кирпичной кладки. Портландцемент является универсальным материалом для использования при строительстве фундаментов, зданий, многого другого. Но он склонен к образованию трещин, при работе на изгиб ломается.

Появилась необходимость принять дополнительные меры – армировать бетон. Оно обеспечивает прочность на разрыв, кручение, сдвиг. Одновременно удаётся снизить расход бетона и, как следствие, сроки строительства.

Изделия из железобетона – сложная композитная конструкция. В её структуре прутки арматуры, которую окружает оболочка из бетона. Вид профиля арматурного стержня, его геометрические характеристики влияют на прочность изделия, его стойкость к трещинам, деформации.

Содержание статьи

  • 1 Классы арматуры
  • 2 Функциональность
  • 3 Технология производства
  • 4 Форма поверхности
  • 5 Маркировка
  • 6 Состояние поставки
  • 7 Арматура для частного домостроения
    • 7.1 Универсальный класс
  • 8 Расчёт
  • 9 Коррозия
  • 10 Композитная арматура
  • 11 Заключение
    • 11.1 Похожие статьи

Классы арматуры

С 2019 года действует новый стандарт ГОСТ 34028-2016. Изменено не только обозначение классов (1). Старая маркировка по ГОСТ 5781-82: А-I, А-II, А-III, А-IV, А-V, А-VI.

Таблица 1. Последние позиции – канатная арматура.

Изменения произошли также в таких показателях.

  • Поверхностном покрытии арматуры.
  • Маркировке.
  • Испытаниях на изгиб-разгиб.
  • Классы не привязаны к определённой марке стали. Рекомендуется только её химический состав. Это позволяет гибко реагировать и внедрять новации отечественной и зарубежной сталелитейной промышленности.
  • Введён прямой запрет на производство арматуры из рельсов, листовых обрезков.
  • Разрешается выпуск арматуры с формой профиля, отличной от 4-х стандартных.

Теперь вместо ничего не говорящих римских цифр за литерой А: I, II, III указан предел текучести: 240, 300, 500. Цифры обозначают прочностные характеристики: предел текучести в Н/мм2. Это предельная нагрузка, после небольшого превышения которой начинается необратимая пластическая деформация, проще – разрушение.

Чем выше этот показатель, тем прочнее арматура.

Для наглядности рекомендуемые замены сведены в таблицу 2.

Таблица 2

Ещё одна цель изменений в стандарте – максимально сблизить отечественные и европейские требования.

Функциональность

Для армирования сборного железобетона используется арматура до класса А600. Классы выше этого закладываются в напряжённые ЖБ конструкции.

Виды арматуры по назначению.

  • Рабочая (продольная и поперечная): принимает основные типы нагрузок в железобетонном изделии, диаметр определяется расчётами.
  • Монтажная (распределительная и конструктивная): для формирования объёмных каркасов, сеток.
  • Распределительная: обеспечивает правильное расположение рабочих стержней.
  • Конструкционная: не рассчитывается; устанавливается в местах, которые могут подвергаться случайным нагрузкам.
  • Анкерная: для формирования закладных элементов, в том числе захватных петель.

Расход арматуры всех видов в железобетонных конструкциях составляет от 50 до 80 кг на кубометр бетона, но не менее 8 кг. Расчёт необходимого количества для ленточного фундамента приведён ниже.

Технология производства

В зависимости от технологии арматура подразделяется на стержневую горячекатаную, проволочную холоднотянутую, укреплённую механически или термически.

В зависимости от способа производства (1 –4 по ГОСТу 34028-2016) критическая температура нагрева или предел огнестойкости различны.

Арматура А400, А400С, А500, А500С производится вторым способом и держит температуру до 520 °С. Классы А400, А400С, произведённая первым способом – 550 °С.

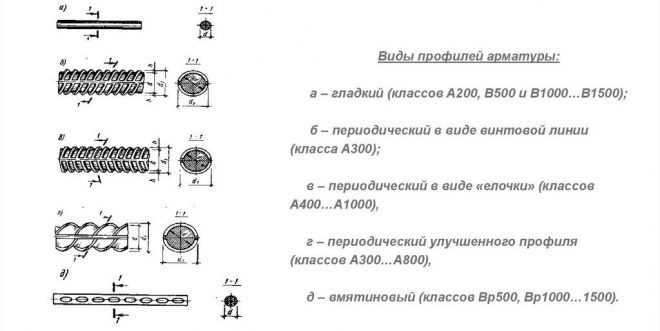

Форма поверхности

Рис.1

В новом стандарте закреплены такие формы конфигурации прокатного профиля: 1ф, 2ф, 3ф, 4ф. Вместе с тем по согласованию с заказчиком возможна иная форма. В массовом строительстве применяется форма 2.

Маркировка

Чтобы проинформировать потребителя об особых свойствах металлопродукции, производители дополнительно маркируют её.

  • А – прокат арматурный.
  • Ап – прокат для предварительно напряжённых конструкций.
  • Н – повышенная категория пластичности.
  • Е – высокая пластичность для сейсмоопасных районов.
  • К – коррозионностойкая, с нанесением защитного покрытия (оцинкованием, гальваническим способом).
  • У – выносливая по отношению к циклическим нагрузкам.
  • С – свариваемая.
  • Т – уплотнённая термическим или механическим способами.

Буквенное обозначение дополнительных характеристик следует за цифрами-показателями предела текучести.

Маркировка присутствует на каждом прутке. Каждому классу присвоен номер (3)

Таблица 3

На одной из сторон между профильными рёбрами увеличенной толщины или рёбрами с изменённым направлением считаются рёбра нормального размера. Их количество – в соответствии с таблицей 2 – означает класс арматуры.

Рис. 2

Рис. 3

Такое зашифрованное обозначение стандарт рекомендует, т. е на практике будет встречаться другое: отлитые цифры.

Рис. 4

В сопровождаемой документации арматура обозначается набором цифр и букв. Рассмотрим несколько примеров.

  • 10-А240 ГОСТ 34028-2016. Гладкий арматурный прокат в мотках или прутками диаметром 10 мм, класс А240.
  • 1ф-12-А500 ГОСТ 34028-2016. Периодический профиль формы 1ф класс А500, в прутках или мотками.
  • 1ф-12-А500СН. То же, свариваемая, повышенной пластичности.

В маркировке может присутствовать мерная (МД) или другая длина, способ производства.

Состояние поставки

Область, где частного застройщика почти всегда ждут неприятные открытия.

Арматура поставляется в мотках (толщиной до 22 мм) и прутках. Моток должен состоять из одного, максимум двух отрезков.

Длина стержней: 6 – 18 м. Прутки по стандарту 34028-16 бывают мерной длины (МД), мерной с немерной (МД1), немерной (НД, 6 – 12 м). В поставке МД1 допускается не более 3% немерных прутков с длиной не менее 2 м.

Прутки немерной длины стоят дешевле. Но вероятность обмана здесь достаточно велика. Если нет возможности посчитать и промерить каждый пруток, вы заплатите больше. Учитывайте и то, что за счёт нахлёста отдельных прутков расход арматуры увеличится.

Мотки должны разматываться свободно, нахлёст витков не мешать размотке.

Арматура для частного домостроения

Из 15 позиций (таблица 1) индивидуальному застройщику достаточно четырёх.

  • А240 (В обиходе АI). Горячекатаная гладкая. Распределительная, анкерная для закладных деталей, диаметр 6-8 мм. Бухта.
  • А400 (АIII). Горячекатаная, периодического профиля. Рабочая, диаметром 10-12 мм. Пруты длиной 12 м.
  • А500 (АIII). См. пункт 2.
  • В500 (ВрI). Проволока для кладочных, армирующих сеток. Диаметр 3-5 мм. В виде готовых сеток.

Приобретать арматуру рекомендуется метражом. Это затратно по времени. Но гарантирует, что оплачен именно тот метраж, который необходим.

При сгибании стержней рекомендуется придерживаться радиусов и углов, указанных в таблице 4 для арматуры свариваемой (С) со специальной насечкой.

Таблица 4

Данные таблицы помогут отличить некачественную арматуру. Стержни, изготовленные из переплавленных рельсов, ломаются при меньших углах. Это относится к классу 500.

Стержни класса А400 не свариваются, угол изгиба не должен превышать 90°.

Универсальный класс

А500С – самая популярная арматура. Она, за счёт меньшего содержания углерода, отлично сваривается между собой (в том числе дуговой сваркой), что упрочняет каркасы для бетонной конструкции.

Уменьшенное количество легирующих добавок повысило пластичность, хрупкость ей не присуща. Это понятно по αmax, который составляет 180°. Что дополнительно даёт возможность применять этот класс в качестве анкерной арматуры.

А500 может заменить А400 без перерасчёта проектных нагрузок. В то же время обратная замена только с новым расчётом. За счёт повышенной прочности А500 на арматуре можно сэкономить до 10% материала. Это существенная величина для любого проекта.

Немаловажно и то, что А500 эксплуатируется при -55 ° C, что на 10° ниже, чем А400.

Свариваемая арматура на 15% дороже обычной, этого же класса. Но А500С дешевле А400 на 6-8%. Это объясняется тем, что сталь для пятисотой за счёт отсутствия легирующих элементов стоит меньше.

Расчёт

Для расчёта необходимого количества арматуры воспользуемся таблицей. (5)

Таблица 5

Проиллюстрируем алгоритм расчёта примером.

Необходимо определить массу стержней для ленточного фундамента 8 х6 м (периметр – 28 м). Ширина – 40 см, высота – 1 м. Из продольных, вертикальных, поперечных стержней формируется каркас (рис. 5).

Рис. 5

Расстояние между стержнями принимаем 30 см (при заглублении  в бетон на 5 см). Всего при метровой глубине – 4 ряда. Для указанной ширины достаточно 2 стержней. Итого 8 стержней. Длина арматуры 8 х 28 = 224 м. Диаметра 12 мм будет достаточно. Из таблицы 1 берём вес 1 м: 0,888 кг.

Продольная арматура: 224 х 0,888 = 199 кг.

Связь продольных и вертикальных рядов обеспечивает поперечная арматура с шагом 30 см. С учётом защитного слоя бетона 5 см длина поперечных стержней – 30 см. Используем арматуру 6 мм (0,222 кг).

При шаге сечения 30 см в нём разместится 4 стержня (по количеству рядов) по 30 см плюс 2 вертикальных стержня по 90 см. Всего 3 м. При шаге 30 см сечений будет 28/0,3 = 93, 3. Таким образом, 93,3 х 3 = 280 м.

Поперечная арматура: 280 х 0,222 = 62,16 кг

Итого арматуры: 199 + 62,2 = 261,2 кг.

Объём бетона:28 х 0,4 = 11,2 м3

Расход на 1 м3 бетона будет следующий.

Ø12 мм:199/11,2 = 17,8 кг.

Ø 6 мм: 62,2/11,2 = 5,6 кг.

Соединяется арматура сваркой или вязальной проволокой.

Точный расчёт производится в соответствии со СНиП 52-01-2003.

Коррозия

За поверхностью бетонной конструкции надо ухаживать, вовремя ликвидировать появляющиеся трещины.

Из-за способности железа реагировать с кислородом, изделия из стали по своей природе чувствительны к атмосфере. Взаимодействие между ней и кислородом воздуха вызывает процесс окисления, чаще называемый ржавчиной или коррозией.

Поверхностная ржавчина арматуры, которая находится внутри конструкции, не влияет на её свойства. Этому препятствует щелочная среда. Она может даже увеличить связь стержня с бетоном. Однако длительный процесс окисления поверхности (при доступе воздуха) может в конечном итоге привести к внутренней коррозии, что неизбежно ослабит стальной пруток.

Стойкость арматуры к коррозии определяется химическим составом стали, способом производства, обозначается литерой К. В этом случае арматура производится из нержавеющей стали. В частном строительстве использовать такие прутки нерационально.

Дело не только в стоимости. Повреждение поверхности металлическими стропами, трением об сталь кузова создаёт очаги коррозии.

Чёрный арматурный металл защищают горячим цинкованием или покрытием эпоксидными смолами.

Композитная арматура

При выборе между или стальной и композитной арматурой надо помнить, что монолитность конструкции зависит от адгезии (сцепляемости) стержней с бетоном. Для стали это 0,18, композитных материалов – 0,03 МПа.

На практике это означает, что переменные нагрузки на конструкцию рано или поздно приведут к отрыву бетона от пластика.

Арматура с минеральной и органической (арамид) основами производятся по ГОСТ 31938-2012. В составе арматуры композитной полимерной (АКП) такие непрерывные волокна.

  • Стеклянное.
  • Базальтовое.
  • Углеродное.
  • Арамидное (кевларовое).

Обозначается вид соответственно: АСК, АБК, АУК, ААК. Есть и АКК – комбинированная композитная. Связаны они в прочную структуру термореактивными (полиэфирными, эпоксидными, фенольными) смолами.

Профиль периодический. Стандартные диаметры – от 4 до 32 мм, длина 0,5 – 12м. Она не гнётся, не сваривается. Но коррозионностойкая, не проводит электричество, не магнитная.

Специалисты относятся к ней с недоверием. Прежде всего, потому, что её производство можно организовать в гараже. Чёткого соблюдения технологических режимов в таких условиях добиться сложно.

В частном строительстве её применяют для армирования кладки. Особенно если раствор агрессивен: в нём есть сульфаты, хлориды (противоморозные добавки, ускорители). В неответственных конструкциях: ленточные фундаменты, опорные стенки, отмостки. Для армирования стяжки пола.

В продаже имеются готовые пространственные композитные каркасы. Типовые или на заказ по индивидуальным размерам.

Армирование АКП перекрытий, ригелей, ростверков требует серьёзного проектного расчёта. Выполнить его самостоятельно, на колене, вряд ли получится.

Но если есть желание попробовать, вам сюда: СП 295.1325800.2017 Конструкции бетонные, армированные АКП. Правила проектирования.

Заключение

Обязательно соблюдайте технические требования к арматуре. Неправильный выбор и размещение может привести к серьёзным разрушениям бетонных конструкций.

ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия / ЖБК / 5781 82

Поддержать проект
Скачать базу одним архивом
Скачать обновления

ГОСТ 5781-82

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТАЛЬ ГОРЯЧЕКАТАНАЯ
ДЛЯ АРМИРОВАНИЯ
ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Москва
Стандартинформ
2006

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТАЛЬ ГОРЯЧЕКАТАНАЯ ДЛЯ АРМИРОВАНИЯ
ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ

Технические условия

Hot-rolled steel for reinforcement of ferroconcrete
structures. Specifications

ГОСТ
5781-82

Дата введения 01.07.83

Настоящий стандарт распространяется на горячекатаную круглую сталь гладкого и периодического профиля, предназначенную для армирования обычных и предварительно напряженных железобетонных конструкций (арматурная сталь).

В части норм химического состава низколегированных сталей стандарт распространяется также на слитки, блюмсы и заготовки.

(Измененная редакция, Изм. № 4).

1.1. В зависимости от механических свойств арматурную сталь подразделяется на классы A-I (А240), А-II (А300), А-III (А400), A-IV (A600), A-V (A800), A-VI (A1000).

1.2. Арматурная сталь изготовляется в стержнях или мотках. Арматурную сталь класса A-I (A240) изготовляют гладкой, классов А-II (А300), А-III (А400), A-IV (A600), A-V (A800) и A-VI (A1000) — периодического профиля.

По требованию потребителя сталь классов А-II (А300), А-III (А400), A-IV (A600) и A-V (A800) изготовляют гладкой.

1.1, 1.2. (Измененная редакция, Изм. № 5).

1.3. Номера профилей, площади поперечного сечения, масса 1 м длины арматурной стали гладкого и периодического профиля, а также предельные отклонения по массе для периодических профилей должны соответствовать указанным в табл. 1.

Таблица 1

Номер профиля
(номинальный диаметр стержня dн)

Площадь поперечного
сечения стержня, см2

Масса 1 м профиля

Теоретическая; кг

Предельные отклонении, %

6

0,283

0,222

+9,0

8

0,503

0,395

-7,0

10

0,785

0,617

+5,0

-6,0

12

1,131

0,888

14

1,540

1,210

16

2,010

1,580

+3,0

-5,0

18

2,540

2,000

20

3,140

2,470

22

3,800

2,980

25

4,910

3,850

28

6,160

4,830

32

8,040

6,310

+3,0

-4,0

36

10,180

7,990

40

12,570

9,870

45

15,000

12,480

50

19,630

15,410

+2,0

-4,0

55

23,760

18,650

60

28,270

22,190

70

38,480

30,210

80

50,270

39,460

(Измененная редакция, Изм. № 3).

1.4. Номинальные диаметры периодических профилей должны соответствовать номинальным диаметрам равновеликих по площади поперечного сечения гладких профилей.

1.5. Масса 1 м профиля вычислена по номинальным размерам при плотности стали, равной 7,85 × 103 кг/м3. Вероятность обеспечения массы 1 м должна быть не менее 0,9.

(Измененная редакция, Изм. № 3).

1.6. Предельные отклонения диаметра гладких профилей должны соответствовать ГОСТ 2590 для обычной точности прокатки.

1.7. Арматурная сталь периодического профиля представляет собой круглые профили с двумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовой линии. Для профилей диаметром 6 мм допускаются выступы, идущие по однозаходной винтовой линии, диаметром 8 мм — по двухзаходной винтовой линии.

1.8. Арматурная сталь класса А-II (А300), изготовленная в обычном исполнении, профилем, приведенным на черт. 1a, и специального назначения Ас-II (Ас300) профилем, приведенным на черт. 2а, должна иметь выступы, идущие по винтовым линиям с одинаковым заходом на обеих сторонах профиля.

Сталь класса A-III (A400), изготовляемая профилем, приведенным на черт. 1б, и классов A-IV (A600), A-V (A800), A-VI (A1000) профилем, приведенным на черт. 1б, 2б, должна иметь выступы по винтовым линиям, имеющим с одной стороны профиля правый, а с другой — левый заходы.

Черт. 1

Черт. 2

Арматурную сталь специального назначения класса Ас-II (Ас300) изготовляют профилями, приведенными на черт. 1a или 2а.

Профиль, приведенный на черт. 2а, специального назначения изготовляют по согласованию изготовителя с потребителем. Форма и размеры профилей, приведенных на черт. 2а, б, могут уточняться.

1.9. Размеры и предельные отклонения размеров арматурной стали периодического профиля, изготавливаемого по черт. 1a, б, должны соответствовать приведенным в табл. 2, а по черт. 2а, б — приведенным в табл. 3.

Таблица 2

Размеры, мм

Номер профиля (номинальный диаметр dн)

d

h

d1

h1

l

b

b1

r

Номин.

Пред. откл

Номин.

Пред. откл

6

5,75



0,5

±0,25

6,75

0,5

5

0,5

1,0

0,75

8

7,5



0,75

9,0

0,75

0,75

1,25

1,1

10

9,3



1,0



11,3

1,0

7

1,0

1,5

1,5

12

11,0

+0,3

1,25



13,5

1,25

2,0

1,9

14

13,0

-0,5



15,5

16

15,0



1,5



18,0

1,5

8

1,5

2,2

18

17,0



±0,5

20,0

20

19,0





22,0

22

21,0

+0,4



24,0

25

24,0

-0,5



27,0

28

26,5



2,0



30,5

2,0

9

2,5

3,0

32

30,5





34,5

10

2,0

3,0

36

34,5

+0,4

2,5

±0,7

39,5

2,5

12

3,5

40

38,5

-0,7



43,5

45

43,0



3,0



49,0

3,0

15

2,5

3,5

4,5

50

48,0





54,0

55

53,0

+0,4



59,0

4,0

60

58,0

-1,0

±1,0

64,0

5,0

70

68,0

+0,5



74,0

4,5

5,5

80

77,5

-1,1



83,5

Примечание. По требованию потребителя предельные отклонения размера d1 не должны превышать предельных отклонений d плюс удвоенные предельные отклонения h.

Таблица 3

Размеры, мм

Номер профиля (номинальный диаметр dн)

d

h

d1

h1

hr

hB

t

b

b1

r1

a

Номин.

Пред. откл.

Номин.

Пред. откл.

10

8,7



1,6

±0,5

11,9

1,6

0,6

1,0

10

0,7

1,5

11



12

10,6



13,8

2,0



14

12,5

+0,3

2,0



16,5

2,0

0,8

1,2

12

1,0

2,0

12



16

14,2

-0,5

2,5



19,2

2,5

1,0

1,5



18

16,2



+0,65

21,2



20

18,2



-0,85

23,2

50

22

20,3

+0,4



25,3



25

23,3

-0,5



28,3

14

1,2

14



28

25,9



3,0



31,9

3,0

1,2

1,8

2,5



32

29,8

+0,4

3,2

+1,0

36,2

3,2

2,0

16

1,5

3,0

19



36

33,7

-0,7

3,5

-1,2

40,7

3,5

1,5

18



40

37,6





44,6



1. 10. Относительные смещения винтовых выступов по сторонам профиля, разделяемых продольными ребрами, не нормируются.

Размеры, на которые не установлены предельные отклонения, приведены для построения калибра и на готовом профиле не проверяют.

1.11. Овальность гладких профилей (разность наибольшего и наименьшего диаметров в одном сечении) не должна превышать суммы плюсового и минусового предельных отклонений по диаметру.

1.9 — 1.11. (Измененная редакция, Изм. № 3).

1.12. Арматурную сталь классов А-I (А240) и А-II (А300) диаметром до 12 мм и класса А-III (А-400) диаметром до 10 мм включ. изготовляют в мотках или стержнях, больших диаметров — в стержнях. Арматурную сталь классов A-IV (A600), A-V (A800) и A-VI (A1000) всех размеров изготовляют в стержнях, диаметром 6 и 8 мм — по согласованию изготовителя с потребителем в мотках.

1.13. Стержни изготовляют длиной от 6 до 12 м:

— мерной длины;

— мерной длины с немерными отрезками длиной не менее 2 м не более 15 % от массы партии;

— немерной длины.

В партии стержней немерной длины допускается наличие стержней длиной от 3 до 6 и не более 7 % от массы партии.

По согласованию изготовителя с потребителем допускается изготовление стержней длиной от 5 до 25 м.

1.14. Предельные отклонения по длине мерных стержней должны соответствовать приведенным в табл. 4.

Таблица 4

Длина стержней, м

Пред. откл. по длине при точности порезки, мм

обычной

повышенной

До 6 включ.

+50

+25

Св. 6

+70

+35

Стержни повышенной точности изготовляют по требованию потребителя.

1.15. Кривизна стержней не должна превышать 0,6 % измеряемой длины.

Примеры условных обозначений

Арматурная сталь диаметром 20 мм, класса A-II (А300):

20-A-II ГОСТ 5781-82

То же, диаметром 18 мм, класса A-I (А240):

18-A-I ГОСТ 5781-82

В обозначение стержней класса A-II (А300) специального назначения добавляют индекс «с»: Ас-II (Ас300).

(Измененная редакция, Изм. № 4).

2.1. Арматурную сталь изготовляют в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

2.2. Арматурную сталь изготовляют из углеродистой и низколегированной стали марок, указанных в табл. 5. Марку стали указывает потребитель в заказе. При отсутствии указания марку стали устанавливает предприятие-изготовитель. Для стержней класса A-IV (А600) марки стали устанавливают по согласованию изготовителя с потребителем.

Таблица 5

Класс арматурной стали

Диаметр профиля, мм

Марка стали

Класс арматурной стали

Диаметр профиля, мм

Марка стали



A-I (A240)

6 — 40

Ст3кп, Ст3пс, Ст3сп

A-IV (А600)

10 — 18

(6 — 8)

10 — 32

(36 — 40)

80С



20ХГ2Ц



А-II (А300)

10 — 40

Ст5сп, Ст5пс



40 — 80

18Г2С



Ас-II (Ас300)

10 — 32

10ГТ



(36 — 40)

А-V (А800)

(6 — 8)

10 — 32

(36 — 40)

23Х2Г2Т



А-III (А400)

6-40

6 — 22

35ГС, 25Г2С

32Г2Рпс

A-VI (А1000)

10 — 22

22Х2Г2АЮ, 22Х2Г2Р,

20Х2Г2СР

Примечания:

1. Допускается изготовление арматурной стали класса A-V (А800). Из стали марок 22Х2Г2АЮ, 22Х2Г2Р и 20Х2Г2СР.

2. Размеры, указанные в скобках, изготовляют по согласованию изготовителя с потребителем.



(Измененная редакция, Изм. № 3, 4).

2.3. Химический состав арматурной углеродистой стали должен соответствовать ГОСТ 380, низколегированной стали — нормам, приведенным в табл. 6.

Таблица 6

Маркf стали

Массовая доля элементов, %

Углерод

Марганец

Кремний

Хром

Титан

Цирконий

Алюминий

Никель

Сера

Фосфор

Медь

не более

10ГТ

Не более 0,13

1,00 — 1,40

0,45 — 0,65

Не более 0,30

0,015-0,035

0,02 — 0,05

0,040

0,030

0,30

18Г2С

0,14 — 0,23

1,20 — 1,60

0,60 — 0,90

0,30

0,045

0,040

32Г2Рпс

0,28 — 0,37

1,30 — 1,75

Не более 0,17

0,001-0,015

0,050

0,045

35ГС

0,30 — 0,37

0,80 — 1,20

0,60 — 0,90

0,045

0,040

25Г2С

0,20 — 0,29

1,20 — 1,60

20ХГ2Ц

0,19 — 0,26

1,50 — 1,90

0,40 — 0,70

0,90-1,20

0,05 — 0,14

0,045

80C

0,74 — 0,82

0,50 — 0,90

0,60 — 1,10

Не более 0,30

0,015-0,040

0,040

23Х2Г2Т

0,19 — 0,26

1,40 — 1,70

0,40 — 0,70

1,35-1,70

0,02 — 0,08

0,015-0,050

0,045

22Х2Г2АЮ

1,50-2,10

0,005-0,030

0,02 — 0,07

0,040

0,040

22Х2Г2Р

1,50 — 1,90

1,50-1,90

0,02 — 0,08

0,015-0,050

20Х2Г2СР

0,16 — 0,26

1,40 — 1,80

0,75 — 1,55

1,40-1,80

2. 3.1. В стали марки 20ХГ2Ц допускается увеличение массовой доли хрома до 1,7 % и замена циркония на 0,02 — 0,08 % титана. В стали марки 23Х2Г2Т допускается замена титана на 0,05 — 0,10 % циркония. В этом случае в обозначении стали марки 20ХГ2Ц вместо буквы Ц ставят букву Т, стали марки 23Х2Г2Т вместо буквы Т ставят букву Ц.

В стали марки 32Г2Рпс допускается замена алюминия титаном или цирконием в равных единицах.

2.3.2. Массовая доля азота в стали марки 22Х2Г2АЮ должна составлять 0,015 — 0,030 %, массовая доля остаточного азота в стали марки 10ГТ — не более 0,008 %.

2.3.3. Массовая доля бора в стали марок 22Х2Г2Р, 20Х2Г2СР и 32Г2Рпс должна быть 0,001 — 0,007 %. В стали марки 22Х2Г2АЮ допускается добавка бора 0,001 — 0,008 %.

2.3.4. Допускается добавка титана в сталь марок 18Г2С, 25Г2С, 35ГС из расчета его массовой доли в готовом прокате 0,01 — 0,03 %, в сталь марки 35ГС из расчета его массовой доли в готовом прокате, изготовленном в мотках, 0,01 — 0,06 %.

2.4. Отклонения по химическому составу в готовом прокате из углеродистых сталей — по ГОСТ 380, из низколегированных сталей при соблюдении норм механических свойств — по табл. 7. Минусовые отклонения по содержанию элементов (кроме титана и циркония, а для марки стали 20Х2Г2СР — кремния) не ограничивают.

Таблица 7

Элемент

Пред. откл., %

Элемент

Пред. откл., %

Углерод

+0,020

Сера

+0,005

Кремний

+0,050

Фосфор

+0,005

Марганец

+0,100

Цирконий

+0,010

-0,020

Хром

+0,050

Медь

+0,050

Титан

±0,010

Примечание. По согласованию изготовителя с потребителем сталь может изготовляться с другими отклонениями по содержанию хрома, кремния и марганца.

(Измененная редакция, Изм. № 3).

2.5. Арматурную сталь классов А-I (А240), А-II (А300), A-III (А400), A-IV (А600) изготовляют горячекатаной, класса A-V (А800) — с низкотемпературным отпуском, класса A-VI (A1000) — с низкотемпературным отпуском или термомеханической обработкой в потоке прокатного стана.

Допускается не проводить низкотемпературный отпуск стали классов A-V (А800) и A-VI (A1000) при условии получения относительного удлинения не менее 9 % и равномерного удлинения не менее 2 % при испытании в течение 12 ч после прокатки.

2.6. Механические свойства арматурной стали должны соответствовать нормам, указанным в табл. 8.

Таблица 8

Класс арматурной стали

Предел текучести sт

Временное сопротивление разрыву sв

Относительное удлинение d5, %

Равномерное удлинение dr, %

Ударная вязкость при температуре -60 °С

Испытание на изгиб и в холодном состоянии (с — толщина оправки, d — диаметр стержня)

Н/мм2

кгс/мм2

Н/мм2

кгс/мм2

МДж/м2

кгс × м/см2

Не менее

A-I (А240)

235

24

373

38

25

180°; c = d

A-II (А300)

295

30

490

50

19

180°; с = 3d

Ас-II (Ас300)

441

45

25

0,5

5

180°; c = d

A-III (А400)

390

40

590

60

14

90°; с = 3d

A-IV (А600)

590

60

883

90

6

2

45°; с = 5d

A-V (A800)

785

80

1030

105

7

A-VI (А1000)

980

100

1230

125

6

Примечания:

1. По согласованию изготовителя с потребителем допускается не проводить испытание на ударную вязкость арматурной стали класса Ас-II.

2. (Исключен, Изм. № 3).

3. Для арматурной стали класса А-IV диаметром 18 мм стали марки 80С норму изгиба в холодном состоянии устанавливается не менее 30°.

4. Для арматурной стали класса A-I (А240) диаметром свыше 20 мм при изгибе в холодном состоянии на 180° с = 2d, класса A-II (А300) диаметром св. 20 мм с = 4d.

5. В скобках указаны условные обозначения по пределу текучести.

(Измененная редакция, Изм. № 1, 3, 5).

Для стали класса А-II (А300) диаметром св. 40 мм допускается снижение относительного удлинения на 0,25 % на каждый миллиметр увеличения диаметра, но не более чем на 3 %.

Для стали класса Ас-II (Ас300) допускается снижение временного сопротивления до 426 МПа (43,5 кгс/мм2) при относительном удлинении: d5 30 % и более.

Для стали марки 25Г2С класса А-III (А400) допускается снижение временного сопротивления до 560 МПа (57 кгс/мм2) при пределе текучести не менее 405 МПа (41 кгс/мм2), относительном удлинении d5 не менее 20 %.

2.7. Статистические показатели механических свойств стержней арматурной стали периодического профиля должны соответствовать приложению 1, с повышенной однородностью механических свойств — приложению 1 и табл. 9.

Вероятность обеспечения механических свойств, указанных в табл. 8, должна быть не менее 0,95.

(Измененная редакция, Изм. № 3).

2.8. На поверхности профиля, включая поверхность ребер и выступов, не должно быть раскатанных трещин, трещин напряжения, рванин, прокатных плен и закатов.

Допускаются мелкие повреждения ребер и выступов, в количестве не более трех на 1 м длины, а также незначительная ржавчина, отдельные раскатанные загрязнения, отпечатки, наплывы, следы раскатанных пузырей, рябизна и чешуйчатость в пределах допускаемых отклонений по размерам.

(Измененная редакция, Изм. № 2).

2.9. Свариваемость арматурной стали всех марок, кроме 80С, обеспечивается химическим составом и технологией изготовления.

2.10. Углеродный эквивалент  для свариваемой стержневой арматуры из низколегированной стали класса А-III (А400) должен быть не более 0,62.

(Введен дополнительно, Изм. № 5).

Таблица 9

Класс арматурной стали

Номер профиля

S

S0

Для sт (s0,2)

Для sв

Для sт (s0,2)

Для sв

Для sт (s0,2)

Для sв

Для sт (s0,2)

Для sв

МПа (кгс/мм2)

МПа (кгс/мм2)

He более

А-II (А300)

10-10

29(3)

29(3)

15(1,5)

15(1,5)

0,08

0,06

0,05

0,03

A-III (А400)

6-40

39(4)

39(4)

20(2,0)

20(2,0)

0,07

A-IV (А600)

10-22

69(7)

69(7)

39(4,0)

39(4)

0,09

0,06

0,05

A-V (A800)

78(8)

78(8)

49(5,0)

49(5,0)

A-VI (А1000)

88(9)

88(9)

0,08

0,05

0,04

Примечания:

1. S — среднеквадратическое отклонение в генеральной совокупности испытаний;

S0 — среднеквадратическое отклонение в партии-плавке;

 — среднее значение в генеральной совокупности испытаний;

 - минимальное среднее значение в партии-плавке.

2. Для арматурной стали в мотках диаметром 6 и 8 мм допускается повышение норм по S и S0 на 4,9 МПа (0,5 кгс/мм2).

3. (Исключен, Изм. № 5).

3.1. Арматурную сталь принимают партиями, состоящими из профилей одного диаметра, одного класса, одной плавки-ковша и оформленными одним документом о качестве.

Масса партии должна быть до 70 т.

Допускается увеличивать массу партии до массы плавки-ковша.

3.2. Каждую партию сопровождают документом о качестве по ГОСТ 7566 с дополнительными данными:

— номер профиля;

— класс;

— минимальное среднее значение  и средние квадратические отклонения S0 в партии величин sт (s0,2) и sв;

— результаты испытаний на изгиб в холодном состоянии;

— значения равномерного удлинения для стали класса А-IV (А600), A-V (A800), A-VI (А1000).

3.3. Для проверки размеров и качества поверхности отбирают:

— при изготовлении арматурной стали в стержнях — не менее 5 % от партии;

— при изготовлении и мотках — два мотка от каждой партии.

(Измененная редакция, Изм. № 3).

3.4. Для проверки химического состава пробы отбирают по ГОСТ 7565.

Массовую долю алюминия изготовитель определяет периодически, но не реже одного раза в квартал.

3.5. Для проверки на растяжение, изгиб и ударную вязкость от партии отбирают два стержня.

Для предприятия-изготовителя интервал отбора стержней должен быть не менее половины времени, затраченного на прокатку одного размера профиля одной партии.

(Измененная редакция, Изм. № 3).

3.6. При получении неудовлетворительных результатов испытаний хотя бы по одному из показателей повторные испытания проводят по ГОСТ 7566.

4.1 Химический анализ стали проводят по ГОСТ 12344, ГОСТ 12348, ГОСТ 12350, ГОСТ 12352, ГОСТ 12355, ГОСТ 12356, ГОСТ 18895 или другими методами, обеспечивающими требуемую точность.

4.2. Диаметр и овальность профилей измеряют на расстоянии не менее 150 мм от конца стержня или на расстоянии не менее 1500 мм от конца мотка при массе мотка до 250 кг и не менее 3000 мм при массе мотка более 250 кг.

4.3. Размеры проверяют измерительным инструментом необходимой точности.

4.4. От каждого отобранного стержня для испытания на растяжение, изгиб и ударную вязкость отрезают по одному образцу.

4.5. Отбор проб для испытания на растяжение, изгиб и ударную вязкость проводят по ГОСТ 7564.

4.6. Испытание на растяжение проводят по ГОСТ 12004.

4.7. Испытание на изгиб проводят по ГОСТ 14019 на образцах сечением, равным сечению стержня.

Для стержней диаметром свыше 40 мм допускается испытание образцов, разрезанных вдоль оси стержня, на оправке, диаметром, уменьшенным вдвое по сравнению с указанным в табл. 4, с приложением усилия изгиба со стороны разреза.

4.8. Определение ударной вязкости проводят по ГОСТ 9454 на образцах с концентратором вида U типа 3 для стержней диаметром 12 — 14 мм и образцах типа 1 для стержней диаметром 16 мм и более. Образцы изготовляют в соответствии с требованиями ГОСТ 9454.

4.9. Допускается применять статистические и неразрушающие методы контроля механических свойств и массы профилей.

4.10. Кривизна стержней измеряется на длине поставляемого профиля, но не короче 1 м.

4.11. Определение статистических показателей механических свойств в соответствии с обязательным приложением 2.

4.12. Качество поверхности проверяют без применения увеличительных приборов.

4.10 — 4.12. (Введены дополнительно, Изм. № 3).

4.13. Измерение высоты поперечных выступов периодического профиля следует проводить по вертикальной оси поперечного сечения арматурного проката.

(Введен дополнительно, Изм. № 4).

5.1. Упаковка, маркировка, транспортирование и хранение — по ГОСТ 7566 со следующими дополнениями:

— концы стержней из низколегированных сталей класса А-IV (А600) должны быть окрашены красной краской, класса A-V - красной и зеленой, класса A-VI (A1000) — красной и синей. Допускается окраска связок на расстоянии 0,5 м от концов;

— стержни упаковывают в связки массой до 15 т, перевязанные проволокой или катанкой. По требованию потребителя стержни упаковывают в связки массой до 3 и 5 т;

На связки краску наносят полосами шириной не менее 20 мм на боковую поверхность по окружности (не менее 1/2 длины окружности) на расстоянии не более 500 мм от торца.

На мотки краску наносят  полосами шириной не менее 20 мм поперек витков с наружной стороны мотка.

На неупакованную продукцию краску наносят на торец или на боковую поверхность на расстоянии не более 500 мм от торца.

На ярлык, прикрепленный к каждой связке стержней, наносят принятое обозначение класса арматурной стали (например А-III) или условное обозначение класса по пределу текучести (А400).

(Измененная редакция, Изм. № 3, 5).

1. Предприятие-изготовитель гарантирует потребителю средние значения временного сопротивления sв и предела текучести (физического sт и условного s0,2) в генеральной совокупности —  и минимальные средние значения этих же показателей в каждой партии-плавке , значения которых устанавливаются из условий:

 ³ Хiбp + t × S;

 > 0,9Хiбp + 3S0;

 ³ Хiбp,

где Хiбp — браковочные значения величин sв, s0,2, указанные в табл. 8 настоящего стандарта;

t — величина квантиля, принимаемая равной 2 для классов A-II (А300) и A-III (А400) и 1,64 — для классов A-IV (А600), A-V (А800) и A-VI (А 1000).

2. Контроль качества показателей механических свойств продукции на предприятии-изготовителе

2.1. Требуемые показатели качества профилей обеспечивают соблюдением технологии производства и контролируют испытанием согласно требованиям п. 3.5, пп. 4.4 — 4.8.

2.2. Величины  устанавливают в соответствии с результатами испытаний и положений приложения 2.

3. Контроль качества показателей механических свойств продукции на предприятии-потребителе

3.1. Потребитель при наличии документа о качестве на продукцию высшей категории качества может не проводить испытания механических свойств.

3.2. При необходимости проверки механических свойств от каждой партии проводится испытание шести образцов, взятых из разных пакетов или мотков и от разных профилей, и по результатам проверяется выполнение условий

где  — среднее значение механических свойств по результатам испытаний шести образцов;

Хmin — минимальное значение результатов испытаний шести образцов.

3.3. Минимальные значения относительного удлинения d5 и равномерного удлинения dr должны быть не менее значений, приведенных в табл. 8.

(Измененная редакция, Изм. № 3).

МЕТОДИКА
определения статистических показателей прочностных характеристик механических свойств
горячекатаного проката для армирования железобетонных конструкций

Настоящая методика распространяется на горячекатаный, ускоренно-охлажденный, термомеханически и термически упрочненный прокат периодического профиля, изготовленного в мотках или стержнях.

Методику применяют при оценке надежности механических свойств в каждой партии-плавке и стали в целом, контроля стабильности технологического процесса.

1. Для определения статистических показателей механических свойств (предела текучести физического sт или условного s0,2, временного сопротивления разрыву sв) используют контрольные результаты испытаний, называемые генеральными совокупностями.

2. Соответствие механических свойств проката требованиям нормативно-технической документации определяют на основании статистической обработки результатов испытаний, образующих выборку из генеральной совокупности. Все выводы, результаты и заключения, сделанные на основании выборки, относят ко всей генеральной совокупности.

3. Выборка — совокупность результатов контрольных испытаний, образующих информационный массив, подлежащий обработке.

В выборку входят результаты сдаточных испытаний проката одного класса, одной марки и способа выплавки, прокатанного на один или группы близких профилеразмеров.

4. Выборка, на основании которой производится расчет статистических показателей, должна быть представительной и охватывать достаточно длительный промежуток времени, но не менее трех месяцев, в течение которого технологический процесс не изменяют. При необходимости промежуток времени для выборки можно увеличить. Проверка однородности выборки — по нормативно-технической документации.

5. Количество партий-плавок в каждой выборке должно быть не менее 50.

6. При формировании выборки должно соблюдаться условие случайного отбора проб от партии-плавки. Оценку анормальности результатов испытаний проводят по нормативно-технической документации.

7. При статистической обработке определяют среднее значение , среднеквадратическое отклонение S каждой выборки (генеральной совокупности), среднеквадратическое отклонение внутри партии-плавки S0, а также среднеквадратическое отклонение плавочных средних S1. Величина S1 определяют по формуле

Величины , S определяют по нормативно-технической документации.

8. Проверку стабильности характеристик  и S проводят в соответствии с ОСТ 14-34.

9. Величина S0 определяется для ускоренно-охлажденной, термомеханически и термически упрочненной арматурной стали только экспериментальным методом, для горячекатаной — экспериментальным методом и методом размаха по формуле , где  и Sw - соответственно среднее значение и среднеквадратическое отклонение распределения размаха по двум испытаниям от партии.

Минимальное значение S0 равно 1.

10. Определение величины S0 экспериментальным методом производят не менее чем на двух плавках для каждой марки стали, класса и профилеразмера проката путем случайного отбора не менее 100 проб от каждой плавки.

11. Величину минимального среднего значения прочностных характеристик sт (s0,2), sв) в каждой партии-плавке  определяется из условия  где t — величина квантиля 1,64 для вероятности 0,95.

12. Минимальное значение результатов испытаний на растяжение двух образцов (n = 2) каждой партии, подвергаемой контролю, должно быть не менее Хmin, определяемого по формуле

13. Для обеспечения гарантии потребителю механических свойств должны удовлетворяться следующие условия:

где Хiбр - браковочное значение sт (s0,2) и sв, указанное в соответствующей нормативно-технической документации.

(Введено дополнительно, Изм № 3).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР, Госстроем СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 17.12. № 4800

3. ВЗАМЕН ГОСТ 5.1459-72, ГОСТ 5781-75

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение ИТД, на который дана
ссылка

Номер пункта

Обозначение ИТД, на который дана ссылка

Номер пункта

ГОСТ 380-94

2. 3, 2.4

ГОСТ 12348-78

4.1

ГОСТ 2590-88

1.6

ГОСТ 12350-78

4.1

ГОСТ 7564-97

4.5

ГОСТ 12352-81

4.1

ГОСТ 7565-81

3.4

ГОСТ 12355-78

4.1

ГОСТ 7566-94

3. 2, 3.6, 5.1

ГОСТ 12356-81

4.1

ГОСТ 9454-78

4.8

ГОСТ 14019-2003

4.7

ГОСТ 12004-81

4.6

ГОСТ 18895-97

4.1

ГОСТ 12344-2003

4.1

ОСТ 14-34-78

Приложение 2

5. Ограничение срока действия снято по протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)

6. ИЗДАНИЕ (ноябрь 2005 г.) с Изменениями № 1, 2, 3, 4, 5, утвержденными в феврале 1984 г., июне 1987 г., декабре 1987 г., октябре 1989 г, декабре 1990 г. (5-84, 11-87, 3-88, 1-90, 3-91).

СОДЕРЖАНИЕ

1. Классификация и сортамент. 1

2. Технические требования. 6

3. Правила приемки. 9

4. Методы испытаний. 10

5. Упаковка, маркировка, транспортирование и хранение. 10

Приложение 1 (обязательное) Требования к статистическим показателям механических свойств. 11

Приложение 2 (обязательное ) Методика определения статистических показателей прочностных характеристик механических свойств проката горячекатаного для армирования железобетонных конструкций  12







Вес арматуры.

Таблица веса по ГОСТ 5781–82 (ДСТУ 3760–98)

Арматура строительная представляет собой каркас, обеспечивающий прочность постройки из бетона или кирпича. В некоторых случаях данный материал используется для укрепления деревянных зданий, также, она применяется для укрепления фундамента.

Чтобы определить необходимое количество материала для той или иной постройки, необходимо точно знать вес 1 метра арматуры и численность необходимых метров.

Сортамент арматуры

Раньше изготавливали металлопрокат, придерживаясь ГОСТу 5781-82. С недавних пор, он отменен на территории Украины, и заменен на ДСТУ 3760-98. Этот стандарт распределяется на сталь, предназначенную для армирования стандартных и напряженных построек.

Таблица классов сортамента арматуры в зависимости от прочности металла и марки стали

Класс арматурной стали

Диаметр профиля, мм

Марка стали арматуры

A-I (А240)

6-40

Ст3кп, Ст3пс, Ст3сп

A-II (А300)

10-40

40-80

Ст5сп, Ст5пс

18Г2С

Ас-II (Ас300)

10-32

(36-40)

10ГТ

A-III (A400)

6-40

6-22

35ГС, 25Г2С

32Г2Рпс

A-IV (A600)

10-32

(6-8)

(36-40)

80С

20ХГ2Ц

A-V (А800)

(6-8)

10-32

(36-40)

23Х2Г2Т

А-VI (А1000)

10-22

22Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР




Вес арматуры в метре можно посмотреть в специальной таблице, которую вы можете посмотреть, опустившись ниже. Зная вес арматуры ГОСТ, можно точно определить коэффициент армирования, то есть рассчитать нужное количество арматуры на определенный тоннаж бетона.

Погонный метр представляет собой арматурные прутья длиной в 1 метр. Вес арматуры зависит от ее диаметра, например, диаметр арматуры весом 16 будет значительно больше, чем арматуры весом 8. Крупные компании предпочитают применять арматуру, которую изготавливают в Украине, так как она выделяется высокими техническими характеристиками, долгим сроком службы и соответствует основным требованиям ГОСТ.

Таблица веса арматуры

Сколько весит арматура можно узнать из таблицы, он определяется исходя от характеристик металлопроката: правил ГОСТ, диаметра и области использования. Также, на массу арматуры за метр влияет форма поверхности: гладкая или ребристая.

Сортамент арматуры делится на две категории: горячекатаная (изготавливает прутья) и холоднотянутая (изготавливает проволоку). Первый вариант делится на 6 отдельных категорий, они отличаются между собой по виду стали, из которой изготавливается металлопрокат и уровнем ее прочности.

Арматура класса А3 применяется для укрепления построек из бетона, которые возводятся достаточно быстро. Ее широко используют крупные строительные фирмы, в большинстве случаев вес арматуры 14.

Украинское производство пользуется большой популярностью, благодаря использованию технологий с периода СССР, и оборудования того же времени. За счет этого стоимость арматуры весом 12 и любой другой массы является доступной, а ее качество соответствует условиям ГОСТа.

Самый распространенный вес арматуры 10, так как он идеально подходит для укрепления большого количества типов построек и фундамента. Аналоги из других стран имеют завышенную стоимость и аналогичное качество. Украинское производство, перед выпуском, проходит строгую проверку на качество и соблюдение общепринятых стандартов.

Масса металлопроката рассчитывается умножением общей длины прутьев на вес одного метра. Чтобы перевести в тонны, необходимо умножить удельный вес, то есть массы 1 метра, на общее количество погонных метров.

Ниже вы имеете возможность посмотреть таблицу веса арматуры, которая поможет точно определить необходимое количество материала для строительства.

Теоретический вес метра арматуры и перевод из метров в тонны

Диаметр арматуры, мм

Вес 1 метра арматуры, кг

Погонных метров в тонне

Предельные отклонения веса, %

d 6

0,222

4504,5

+9,0 -7,0

d 8

0,395

2531,65

+9,0 -7,0

d 10

0,617

1620,75

+5,0 -6,0

d 12

0,888

1126,13

+5,0 -6,0

d 14

1,21

826,45

+5,0 -6,0

d 16

1,58

632,91

+3,0 -5,0

d 18

2

500

+3,0 -5,0

d 20

2,47

404,86

+3,0 -5,0

d 22

2,98

335,57

+3,0 -5,0

d 25

3,85

259,74

+3,0 -5,0

d 28

4,83

207,04

+3,0 -5,0

d 32

6,31

158,48

+3,0 -4,0

d 36

7,99

125,16

+3,0 -4,0

d 40

9,87

101,32

-+3,0 -4,0

d 45

12,48

80,13

+3,0 -4,0

d 50

15,41

64,89

+2,0 -4,0

d 55

18,65

53,62

+2,0 -4,0

d 60

22,19

45,07

+2,0 -4,0

d 70

30,21

33,1

+2,0 -4,0

d 80

39,46

25,34

+2,0 -4,0

Нужно незамедлительно узнать необходимый вес арматуры и вы не можете воспользоваться онлайн калькулятором арматуры? Тогда массу арматуры можно узнать, рассчитав ее самостоятельно. Также предлагаем воспользоваться таблицей веса уголка равнополочного

Желаете приобрести качественную арматуру по демократической стоимости? Компания «Днепропроект» предоставит вам такую возможность. В нашем каталоге представлены самые разнообразные виды металлопроката для любой области строительства. Доставка осуществляется по территории всей Украины. Если у вас возникли проблемы с выбором или имеются дополнительные вопросы, свяжитесь напрямую с нашим менеджером. Будем рады сотрудничеству с вами.

Таблица арматуры вес в метре, все диаметры

Таблица веса арматуры А500с А3, А240с А1.

Таблица веса арматуры по диаметру:
6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм, 18 мм, 20 мм, 22 мм, 25 мм, 28 мм, 32 мм, 36 мм, 40 мм.

Арматура сортамент вес метра погонного согласно ГОСТ.

➤ Вес арматуры таблица:

• Сталь для армирования железобетонных конструкций ГОСТ 5781-82;

• Арматура термически и термомеханически упрочненная для железобетонных конструкций ГОСТ 10884-94.

➤ Вес проволоки арматурной Вр-1 ГОСТ 6727-80.

➤ Катанка вес 1 метра таблица согласно ГОСТ 30136-95.

Вес 1 метра арматуры периодического профиля(арматура рифленая) таблица.

Арматура гладкая вес погонного метра таблица.

Теоретическая масса 1 погонного метра и количество метров в тонне проволоки арматурной Вр-1 и катанки стальной.

ᐅ ПЛОТНОСТЬ СТАЛИᐅ РАЗМЕРЫᐅ ГОСТыᐅ МАРКИ СТАЛИ

➽ Удельный вес арматуры таблица ПОИСК:

Наименование/МаркаДиаметр/ммАрматура вес 1 метра/кгАрматура количество метров в 1 тн
Арматура 6 мм А3 А500С60.23 кг/метр4504.5 м/тонна
Арматура 8 мм А3 А500С80.39 кг/метр2531.65 м/тонна
Арматура 10 мм А3 А500С100.62 кг/метр1620. 75 м/тонна
Арматура 12 мм А3 А500С120.89 кг/метр1126.13 м/тонна
Арматура 14 мм А3 А500С141.21 кг/метр826.45 м/тонна
Арматура 16 мм А3 А500С161.58 кг/метр632.91 м/тонна
Арматура 18 мм А3 А500С181.99 кг/метр500.00 м/тонна
Арматура 20 мм А3 А500С202.47 кг/метр404.86 м/тонна
Арматура 22 мм А3 А500С222.98 кг/метр335.57 м/тонна
Арматура 25 мм А3 А500С253.85 кг/метр259.74 м/тонна
Арматура 28 мм А3 А500С284.83 кг/метр207.04 м/тонна
Арматура 32 мм А3 А500С326.31 кг/метр158.48 м/тонна
Арматура 36 мм А3 А500С367.99 кг/метр125.16 м/тонна
Арматура 40 мм А3 А500С409. 87 кг/метр101.32 м/тонна
Арматура 6 мм А240, Ст360.23 кг/метр4504.5 м/тонна
Арматура 8 мм А240, Ст380.39 кг/метр2531.65 м/тонна
Арматура 10 мм А240, Ст3100.62 кг/метр1620.75 м/тонна
Арматура 12 мм А240, Ст3120.89 кг/метр1126.13 м/тонна
Арматура 14 мм А240, Ст3141.21 кг/метр826.45 м/тонна
Арматура 16 мм А240, Ст3161.58 кг/метр632.91 м/тонна
Арматура 18 мм А240, Ст3181.99 кг/метр500.00 м/тонна
Арматура 20 мм А240, Ст3202.47 кг/метр404.86 м/тонна
Арматура 22 мм А240, Ст3222.98 кг/метр335.57 м/тонна
Арматура 25 мм А240, Ст3253.85 кг/метр259.74 м/тонна
Арматура 28 мм А240, Ст3284. 83 кг/метр207.04 м/тонна
Арматура 32 мм А240, Ст3326.31 кг/метр158.48 м/тонна
Арматура 36 мм А240, Ст3367.99 кг/метр125.16 м/тонна
Арматура 40 мм А240, Ст3409.87 кг/метр101.32 м/тонна
Арматура 45 мм А240, Ст34512.48 кг/метр80.13 м/тонна
Арматура 50 мм А240, Ст35015.41 кг/метр64.89 м/тонна
Арматура 55 мм А240, Ст35518.65 кг/метр53.62 м/тонна
Арматура 60 мм А240, Ст36022.19 кг/метр45.07 м/тонна
Арматура 70 мм А240, Ст37030.21 кг/метр33.1 м/тонна
Арматура 80 мм А240, Ст38039.46 кг/метр25.34 м/тонна
Проволока Вр-1 3 мм30.052 кг/метр19230.77 м/тонна
Проволока Вр-1 4 мм40. 092 кг/метр10869.56 м/тонна
Проволока Вр-1 5 мм50.144 кг/метр6944.44 м/тонна
Катанка 5.5 мм5.50.187 кг/метр5361.856 м/тонна
Катанка 6 мм60.222 кг/метр4505.449 м/тонна
Катанка 6.5 мм6.50.26 кг/метр3838.962 м/тонна
Катанка 8 мм80.395 кг/метр2534.315 м/тонна
Катанка 8.5 мм8.50.445 кг/метр2244.929 м/тонна
Катанка 9 мм90.499 кг/метр2002.422 м/тонна
Катанка 9.5 мм9.50.556 кг/метр1797.187 м/тонна
Катанка 10 мм100.617 кг/метр1621.962 м/тонна
Катанка 11 мм110.746 кг/метр1340.464 м/тонна
Катанка 12 мм120.888 кг/метр1126. 362 м/тонна

Арматура вес 1 метра

Калькулятор веса арматуры. Таблицы из ГОСТ 5781-82 и ГОСТ Р 52544-2006 массы 1 метра арматурного проката стандартных диаметров

ГОСТ 5781-82 скачать pdf

ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТАЛЬ ГОРЯЧЕКАТАНАЯ ДЛЯ АРМИРОВАНИЯ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ Технические условия Hot-rolled steel for reinforcement of ferroconcrete structures. Specifications ГОСТ 5781-82

Настоящий стандарт распространяется на горячекатаную круглую сталь гладкого и периодического профиля, предназначенную для армирования обычных и предварительно напряженных железобетонных конструкций (арматурная сталь).

В части норм химического состава низколегированных сталей стандарт распространяется также на слитки, блюмсы и заготовки.

(Измененная редакция, Изм. № 4).

1. КЛАССИФИКАЦИЯ И СОРТАМЕНТ

1.1. В зависимости от механических свойств арматурная сталь подразделяется на классы A-I (А240), А-II(А300), А-III (А400), A-IV (A600), A-V (A800), A-VI (A1000).

1.2. Арматурная сталь изготовляется в стержнях или мотках. Арматурную сталь класса A-I (A240) изготовляют гладкой, классов А-II (А300), А-III (А400), A-IV (A600), A-V (A800) и A-VI (A1000) — периодического профиля.

По требованию потребителя сталь классов А-II (А300), А-III (А400), A-IV (A600) и A-V (A1000) изготовляют гладкой.

1.1, 1.2. (Измененная редакция, Изм. № 5).

1.3. Номера профилей, площади поперечного сечения, масса 1 м длины арматурной стали гладкого и периодического профиля, а также предельные отклонения по массе для периодических профилей должны соответствовать указанным в табл. 1.

1.4. Номинальные диаметры периодических профилей должны соответствовать номинальным диаметрам равновеликих по площади поперечного сечения гладких профилей.

Таблица 1 Арматура

Номер профиля
(номинальный диаметр стержня dн)
Площадь поперечного
сечения стержня, см2
Масса 1 м профиля
Теоретическая; кг Предельные отклонении, %
6 0,283 0,222 +9,0
8 0,503 0,395 -7,0
10 0,785 0,617 +5,0
12 1,131 0,888 -6,0
14 1,540 1,210
16 2,010 1,580
18 2,540 2,000
20 3,140 2,470 +3,0
22 3,800 2,980 -5,0
25 4,910 3,850
28 6,160 4,830
32 8,010 6,310
36 10,180 7,990 +3,0
40 12,570 9,870 -4,0
45 15,000 12,480
50 19,630 15,410
55 23,760 18,650 +2,0
60 28,270 22,190 -4,0
70 38,480 30,210
80 50,270 39,460

(Измененная редакция, Изм. № 3).

1.5. Масса 1 м профиля вычислена по номинальным размерам при плотности стали, равной 7,85×103 кг/м3. Вероятность обеспечения массы 1 м должна быть не менее 0,9.

(Измененная редакция, Изм. № 3).

1.6. Предельные отклонения диаметра гладких профилей должны соответствовать ГОСТ 2590-88 для обычной точности прокатки.

1.7. Арматурная сталь периодического профиля представляет собой круглые профили с двумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовой линии. Для профилей диаметром 6 мм допускаются выступы, идущие по однозаходной винтовой линии, диаметром 8 мм — по двухзаходной винтовой линии.

1.8. Арматурная сталь класса А-II (А300), изготовленная в обычном исполнении, профилем, приведенным на черт. 1a, и специального назначения Ас-II (Ас300) профилем, приведенным на черт. 2а, должна иметь выступы, идущие по винтовым линиям с одинаковым заходом на обеих сторонах профиля.

Сталь класса A-III (A400), изготовляемая профилем, приведенным на черт. 1б, и классов A-IV (A600), A-V(A800), A-VI (A1000) профилем, приведенным на черт. 1б, 2б, должна иметь выступы по винтовым линиям, имеющим с одной стороны профиля правый, а с другой — левый заходы.

Черт. 1

Черт. 2

Арматурную сталь специального назначения класса Ас-II (Ас300) изготовляют профилями, приведенными на черт. 1a или 2а.

Профиль, приведенный на черт. 2а, специального назначения изготовляется по согласованию изготовителя с потребителем. Форма и размеры профилей, приведенных на черт. 2а и б, могут уточняться.

1.9. Размеры и предельные отклонения размеров арматурной стали периодического профиля, изготавливаемого по черт. 1a и б, должны соответствовать приведенным в табл. 2, а по черт. 2а и б — приведенным в табл. 3.

Таблица 2 Размеры, мм  Купить арматуру или узнать цены >>>

Номер профиля (номинальный диаметр dн) d h d1 h2 t b b1 r
Номин. Пред. откл Номин. Пред. откл
6 5,75 0,5 ±0,25 6,75 0,5 5 0,5 1?0 0,75
8 7,5 0,73 9,0 0,75 5 0,75 1,25 1,1
10 9,3 1,0 11,3 1,0 7 1,0 1,5 1,5
12 11,0 +0,3 1,25 13,5 1,25 7 1,0 2,0 1,9
14 13,0 -0,5 1,25 15,5 1,25 7 1,0 2,0 1,9
16 15,0 1,5 18,0 1,5 8 1,5 2,0 2,2
18 17,0 1,5 ±0,5 20,0 1,5 8 1,5 2,0 2,2
20 19,0 1,5 22,0 1,5 8 1,5 2,0 2,2
22 21,0 +0,4 1,5 24,0 1,5 8 1,5 2,0 2,2
25 24,0 -0,5 1,5 27,0 1,5 8 1,5 2,0 2,2
28 26,5 2,0 30,5 2,0 9 1,5 2,5 3,0
32 30,5 2,0 34,5 2,0 10 2,0 3,0 3,0
36 34,5 +0,4 2,5 ±0,7 39,5 2,5 12 2,0 3,0 3,5
40 38,5 -0,7 2,5 43,5 2,5 12 2,0 3,0 3,5
45 43,0 3,0 49,0 3,0 15 2,5 3,5 4,5
50 48,0 3,0 54,0 3,0 15 2,5 3,5 4,5
55 53,0 +0,4 3,0 59,0 3,0 15 2,5 4,0 4,5
60 68,0 1,0 3,0 ±1,0 64,0 3,0 15 2,5 4,0 5,0
70 68,0 +0,5 3,0 74,0 3,0 15 2,5 4,5 5,5
80 77,5 -1,1 3,0 83,5 3,0 15 2,5 4,6 5. 5

Примечание. По требованию потребителя предельные отклонения размера d1 не должны превышать предельных отклонений dплюс удвоенные предельные отклонения h.

Таблица 3

Размеры, мм

Номер профиля (номинальный диаметр dн) d h d1 h2 hr hB t b b1 r1 a,
град
Номин. Пред. откл. Номин. Пред. откл.
10 8,7 1,6 ±0,5 11,9 1,6 0,6 1,0 10 0,7 1,5 11
12 10,6 1,6 13,8 1,6 0,6 1,0 10 0,7 2,0 11
14 12,5 +0,3 2,0 16,5 2,0 0,8 1,2 12 1,0 2,0 12
16 14,2 -0,5 2,5 19,2 2,5 1,0 1,5 12 1,0 2,0 12
18 10,2 2,5 +0,65 21,2 2,5 1,0 1,5 12 1,0 2,0 12
20 18,2 2,5 -0,85 23,2 2,5 1,0 1,5 12 1,0 2,0 12 50
22 20,3 +0,4 2,5 25,3 2,5 1,0 1,5 12 1,0 2,0 12
25 23,3 -0,5 2,5 28,3 2,5 1,0 1,5 14 1,2 2,0 14
28 25. 9 3,0 31,9 3,0 1,2 1,8 14 1,2 2,5 14
32 29,8 +0,4 3,2 +1,0 36,2 3,2 1,2 2,0 16 1,5 3,0 14
36 33,7 -0,7 3,5 -1,2 40,7 3,5 1,5 2,0 18 1,5 3,0 19
40 37,6 3,5 44,6 3,5 1,5 2,0 18 1,5 3,0 19

1.10. Относительные смещения винтовых выступов по сторонам профиля, разделяемых продольными ребрами, не нормируются.

Размеры, на которые не установлены предельные отклонения, приведены для построения калибра и на готовом профиле не проверяются.

1.11. Овальность гладких профилей (разность наибольшего и наименьшего диаметров в одном сечении) не должна превышать суммы плюсового и минусового предельных отклонений по диаметру.

1.9-1.11. (Измененная редакция, Изм. № 3).

1.12. Арматурную сталь классов А-I (А240) и А-II (А300) диаметром до 12 мм и класса А-III (А-400) диаметром до 10 мм включительно изготовляют в мотках или стержнях, больших диаметров — в стержнях. Арматурную сталь классов A-IV (A600), A-V (A800) и A-VI (A1000) всех размеров изготовляют в стержнях, диаметром 6 и 8 мм изготовляют по согласованию изготовителя с потребителем в мотках.

1.13. Стержни изготовляют длиной от 6 до 12 м:

мерной длины;

мерной длины с немерными отрезками длиной не менее 2 м не более 15 % от массы партии;

немерной длины.

В партии стержней немерной длины допускается наличие стержней длиной от 3 до 6 и не более 7 % от массы партии.

По согласованию изготовителя с потребителем допускается изготовление стержней от 5 до 25 м.

1.14. Предельные отклонения по длине мерных стержней должны соответствовать приведенным в табл. 4.

Таблица 4

Длина стержней, м Предельные отклонения по длине, мм. при точности порезки
обычной повышенной
До 6 включ. +50 +25
Св. 6 +70 +35

Стержни повышенной точности изготовляют по требованию потребителя.

1.15. Кривизна стержней не должна превышать 0,6 % измеряемой длины.

Примеры условных обозначений

Арматурная сталь диаметром 20 мм, класса A-II (А300):

20-A-II (A300) ГОСТ 5781-82

Арматурная сталь диаметром 18 мм, класса A-I (А240):

18-A—I (А240) ГОСТ 5781-82

В обозначении стержней класса A-II специального назначения добавляется индекс с: Ас-II.

(Измененная редакция, Изм. № 4).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Арматурную сталь изготовляют в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

2.2. Арматурную сталь изготовляют из углеродистой и низколегированной стали марок, указанных в табл. 5. Марка стали указывается потребителем в заказе. При отсутствии указания марку стали устанавливает предприятие-изготовитель. Для стержней класса A-VI (А-1000) марки стали устанавливают по согласованию изготовителя с потребителем.

Таблица 5

Класс арматурной стали Диаметр профиля, мм Марка стали
A-I (A240) 6-40 Ст3кп, Ст3пс, Ст3сп
А-II (А300) 10-40 Ст5сп, Ст5пс
10-80 1НГ2С
Ас-II (Ас300) 10-32 10ГТ
(36-40)
А-III (А400) 6-40 35ГС, 25Г2С
6-22 32Г2Рпс
10-18 80С
A-IV (А600) (6-8)
10-32 20ХГ2Ц
(36-40)
(6-8)
А-V (А800) 10-32 23Х2Г2Т
(36-40)
A-VI (А1000) 10-22 22Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР

Примечания:

  1. Допускается изготовление арматурной стали классаA-V(А800). Из стали марок 22Х2Г2АЮ, 22Х2Г2Р и 20Х2Г2СР.
  2. Размеры, указанные в скобках, изготовляют по согласованию изготовителя с потребителем.

(Измененная редакция, Изм. № 3, 4).

2.3. Химический состав арматурной углеродистой стали должен соответствовать ГОСТ 380-88, низколегированной стали — нормам, приведенным в табл. 6.

Таблица 6

Марки стали Массовая доля элементов, %
Углерод Марганец Кремний Хром
10ГТ Не более 0,13 1,00-1,40 0,45-0,65 Не более 0,30
18Г2С 0,14-0,23 1,20-1,60 0,60-0,90 Не более 0,30
32Г2Рпс 0,28-0,37 1,30-1,75 Не более 0,17 Не более 0,30
35ГС 0,30-0,37 0,80-1,20 0,60-0,90 Не более 0,30
25Г2С 0,20-0,29 1,20-1,60 0,60-0,90 Не более 0,30
20ХГ2Ц 0,19-0,26 1,50-1,90 0,40-0,70 0,90-1,20
800 0,74-0,82 0,50-0,90 0,60-1,10 Не более 0,30
23Х2Г2Т 0,19-0,26 1,40-1,70 0,40-0,70 1,35-1,70
22Х2Г2АЮ 0,19-0,26 1,40-1,70 0,40-0,70 1,50-2,10
22Х2Г2Р 0,19-0,26 1,50-1,90 0,40-0,70 1,50-1,90
20Х2Г2СР 0,16-0,26 1,40-1,80 0,75-1,55 1,40-1,80

Продолжение табл. 6

Марки стали Массовая доля элементов, %
Титан Цирконий Алюминий Никель Сера Фосфор Медь
не более
10ГТ 0,015-0,035 0,02-0,05 0,0-10 0,030 0,30
18Г2С 0,30 0,045 0,040 0,30
32Г2Рпс 0,001-0,015 0,30 0,050 0,045 0,30
35ГС 0,30 0,045 0,040 0,30
25Г2С 0,30 0,045 0,040 0,30
20ХГ2Ц 0,05-0,14 0,30 0,045 0,045 0,30
80С 0,015-0,040 0,30 0,045 0,040 0,30
23Х2Г2Т 0,02-0,08 0,015-0,050 0,30 0,045 0,045 0,30
22Х2Г2АЮ 0,005-0,030 0,02-0,07 0,30 0,040 0,040 0,30
22Х2Г2Р 0,02-0,08 0,015-0,050 0,30 0,040 0,040 0,30
20Х2Г2СР 0,02-0,08 0,05-0,050 0,30 0,040 0,040 0,30

2. 3.1. В стали марки 20ХГ2Ц допускается увеличение массовой доли хрома до 1,7 % и замена циркония на 0,02-0,08 % титана. В стали марки 23Х2Г2Т допускается замена титана на 0,05-0,10 % циркония. В этом случае в обозначении стали марки 20ХГ2Ц вместо буквы Ц ставят букву Т, стали марки 23Х2Г2Т вместо буквы Т ставят букву Ц.

В стали марки 32Г2Рпс допускается замена алюминия титаном или цирконием в равных единицах.

2.3.2. Массовая доля азота в стали марки 22Х2Г2А10 должна составлять 0,015-0,030 %, массовая доля остаточного азота в стали марки 10ГТ — не более 0,008 %.

2.3.3. Массовая доля бора в стали марок 22Х2Г2Р, 20Х2Г2СР и 32Г2Рпс должна быть 0,001-0,007 %. В стали марки 22Х2Г2АЮ допускается добавка бора 0,001-0,008 %.

2.3.4. Допускается добавка титана в сталь марок 18Г2С, 25Г2С, 35ГС из расчета его массовой доли в готовом прокате 0,01-0,03 %, в сталь марки 35ГС из расчета его массовой доли в готовом прокате, изготовленном в мотках, 0,01-0,06 %.

2.4. Отклонения по химическому составу в готовом прокате из углеродистых сталей — по ГОСТ 380-88, из низколегированных сталей при соблюдении норм механических свойств — по табл. 7. Минусовые отклонения по содержанию элементов (кроме титана и циркония, а для марки стали 20Х2Г2СР кремния) не ограничивают.

Таблица 7

Элементы Предельные отклонения, %
Углерод +0,020
Кремний +0,050
Марганец +0,100
Хром +0,050
Медь +0,050
Сера +0,005
Фосфор +0,005
Цирконий +0,010
-0,020
Титан ±0,010

Примечание. По согласованию изготовителя с потребителем сталь может изготовляться с другими отклонениями по содержанию хрома, кремния и марганца.

(Измененная редакция, Изм. № 3).

2.5. Арматурную сталь классов А-I (А240), А-II (А300), A-III (А400), A-IV (А600) изготовляют горячекатаной, класса A-V (А800) — с низкотемпературным отпуском, класса A-VI (A1000) — с низкотемпературным отпуском или термомеханической обработкой в потоке прокатного стана.

Допускается не проводить низкотемпературный отпуск стали классов A-V (А800) и A-VI (A1000) при условии получения относительного удлинения не менее 9 % и равномерного удлинения не менее 2 % при испытании в течение 12 ч после прокатки.

2.6. Механические свойства арматурной стали должны соответствовать нормам, указанным в табл. 8.

Таблица 8

Класс арматурной стали Предел текучести sт Временное сопротивление разрыву sв Относительное удлинение d5,% Равномерное удлинение dr, % Ударная вязкость при температуре -60 °С Испытание на изгиб и в холодном состоянии (с — толщина отправки, d — диаметр стержня)
Н/мм2 кгс/мм2 Н/мм2 кгс/мм2 МДж/м2 кгс×м/см2
Не менее
A-I (А240) 235 24 373 38 25 180°; c = d
A-II (А300) 295 30 490 50 19 180°; с = 3d
Ас-II(Ас300) 295 30 441 45 25 0,5 5 180°; c = d
A-III(А400) 390 40 590 60 14 90°; с = 3d
A-IV(А600) 590 60 883 90 6 2 45°; с = 5d
A-V (A800) 785 80 1030 105 7 2 45°; с = 5d
A-VI(А1000) 980 100 1230 125 6 2 45°; с = 5d

Примечания:

  1. По согласованию изготовителя с потребителем допускается не проводить испытание на ударную вязкость арматурной стали класса Ас-II(Ас300).
  2. (Исключен, Изм. № 3).
  3. Для арматурной стали класса А-IV(А600) диаметром 18 мм стали марки 80С норма изгиба в холодном состоянии устанавливается не менее 30°.
  4. Для арматурной стали класса A-I (А240) диаметром свыше 20 мм при изгибе в холодном состоянии на 180°с= 2d, класса A-II (А300) диаметром свыше 20 мм с = 4d.
  5. В скобках указаны условные обозначения по пределу текучести.

(Измененная редакция, Изм. № 1, 3).

Для стали класса А-II (А300) диаметром свыше 40 мм допускается снижение относительного удлинения на 0,25 % на каждый миллиметр увеличения диаметра, но не более чем на 3 %.

Для стали класса Ас-II (Ас300) допускается снижение временного сопротивления до 426 МПа (43,5 кгс/мм2) при относительном удлинении: d5 30 % и более.

Для стали марки 25Г2С класса А-III (А400) допускается снижение временного сопротивления до 560 МПа (57 кгс/мм2) при пределе текучести не менее 405 МПа (41 кгс/мм2), относительном удлинении: d5 не менее 20 %.

2.7. Статистические показатели механических свойств арматурной стали периодического профиля должны соответствовать приложению 1, с повышенной однородностью механических свойств — обязательному приложению 1 и табл. 9.

Таблица 9

Класс арматурной

стали

Номер профиля S So
Для sт (s0,2) Для sв Для sт (s0,2) Для sв Для sт (s0,2) Для sв Для sт (s0,2) Для sв
МПа (кгс/мм2) МПа (кгс/мм2)
He более
А-II (А300) 10-10 29(3) 29(3) 15(1,5) 15(1,5) 0,08 0,06 0,05 0,03
A-III (А400) 6-40 39(4) 39(4) 20(2,0) 20(2,0) 0,08 0,07 0,05 0,03
A-IV (А600) 10-32 69(7) 69(7) 39(4) 39(4) 0,09 0,07 0,06 0,05
A-V (A800) 10-32 78(8) 78(8) 49(5) 49(5) 0,09 0,07 0,06 0,05
A-VI (А1000) 10-22 88(9) 88(9) 49(5) 49(5) 0,08 0,07 0,05 0,04

Примечания:

  1. S— среднеквадратическое отклонение в генеральной совокупности испытаний;

Sо — среднеквадратическое отклонение в партии-плавке;

 — среднее значение в генеральной совокупности испытаний;

 — минимальное среднее значение в партии-плавке.

  1. Для арматурной стали в мотках диаметром 6 и 8 мм допускается повышение норм поSи Sо на 4,9 МПа (0,5 кгс/мм2).
  2. (Исключен, Изм. № 5).

Вероятность обеспечения механических свойств, указанных в табл. 8, должна быть не менее 0,95.

(Измененная редакция, Изм. № 3, 5).

2.8. На поверхности профиля, включая поверхность ребер и выступов, не должно быть раскатанных трещин, трещин напряжения, рванин, прокатных плен и закатов.

Допускаются мелкие повреждения ребер и выступов, в количестве не более трех на 1 м длины, а также незначительная ржавчина, отдельные раскатанные загрязнения, отпечатки, наплывы, следы раскатанных пузырей, рябизна и чешуйчатость в пределах допускаемых отклонений по размерам.

(Измененная редакция, Изм. № 2).

2.9. Свариваемость арматурной стали всех марок, кроме 80С, обеспечивается химическим составом и технологией изготовления.

2.10. Углеродный эквивалент   для свариваемой стержневой арматуры из низколегированной стали класса А-III (А400) должен быть не более 0,62.

3. ПРАВИЛА ПРИЕМКИ

3.1. Арматурную сталь принимают партиями, состоящими из профилей одного диаметра, одного класса, одной плавки-ковша и оформленными одним документом о качестве.

Масса партии должна быть до 70 т.

Допускается увеличивать массу партии до массы плавки-ковша.

3.2. Каждая партия сопровождается документом о качестве по ГОСТ 7566-81 с дополнительными данными:

номер профиля;

класс;

минимальное среднее значение  и среднеквадратические отклонения Sо в партии величин sт (s0,2) и sв;

результаты испытаний на изгиб в холодном состоянии;

значения равномерного удлинения для стали класса А-IV (А600), A-V (A800), A-VI (А1000).

3.3. Для проверки размеров и качества поверхности отбирают:

при изготовлении арматурной стали в стержнях — не менее 5 % от партии;

при изготовлении и мотках — два мотка от каждой партии.

(Измененная редакция, Изм. № 3).

3.4. Для проверки химического состава пробы отбирают по ГОСТ 7565-81.

Массовую долю алюминия изготовитель определяет периодически, но не реже одного раза в квартал.

3.5. Для проверки на растяжение, изгиб и ударную вязкость от партии отбирают два стержня.

Для предприятия-изготовителя интервал отбора стержней должен быть не менее половины времени, затраченного на прокатку одного размера профиля одной партии.

(Измененная редакция, Изм. № 3).

3.6. При получении неудовлетворительных результатов испытаний хотя бы по одному из показателей повторные испытания проводят по ГОСТ 7566-81.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1 Химический анализ стали проводят по ГОСТ 12344-88, ГОСТ 12348-78, ГОСТ 12350-78, ГОСТ 12352-81, ГОСТ 12355-78, ГОСТ 12356-81, ГОСТ 18895-81 или другими методами, обеспечивающими требуемую точность.

4.2. Диаметр и овальность профилей измеряют на расстоянии не менее 150 мм от конца стержня или на расстоянии не менее 1500 мм от конца мотка при массе мотка до 250 кг и не менее 3000 мм при массе мотка более 250 кг.

4.3. Размеры проверяют измерительным инструментом необходимой точности.

4.4. От каждого отобранного стержня для испытания на растяжение, изгиб и ударную вязкость отрезают по одному образцу.

4.5. Отбор проб для испытания на растяжение, изгиб и ударную вязкость проводят по ГОСТ 7564-73.

4.6. Испытание на растяжение проводят по ГОСТ 12004-81.

4.7. Испытание на изгиб проводят по ГОСТ 14019-80 на образцах сечением, равным сечению стержня.

Для стержней диаметром свыше 40 мм допускается испытание образцов, разрезанных вдоль оси стержня, на оправке, диаметром, уменьшенным вдвое по сравнению с указанным в табл. 4, с приложением усилия изгиба со стороны разреза.

4.8. Определение ударной вязкости проводят по ГОСТ 9454-78 на образцах с концентратором вида U типа 3 для стержней диаметром 12-14 мм и образцах типа 1 для стержней диаметром 16 мм и более. Образцы изготовляют в соответствии с требованиями ГОСТ 9454-78.

4.9. Допускается применять статистические и неразрушающие методы контроля механических свойств и массы профилей.

4.10. Кривизна стержней измеряется на длине поставляемого профиля, но не короче 1 м.

4.11. Определение статистических показателей механических свойств в соответствии с обязательным приложением 2.

4.12. Качество поверхности проверяют без применения увеличительных приборов.

4.10-4.12. (Введены дополнительно, Изм. № 3).

4.13. Измерение высоты поперечных выступов периодического профиля следует проводить по вертикальной оси поперечного сечения арматурного проката.

(Введен дополнительно, Изм. № 4).

5. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Упаковка, маркировка, транспортирование и хранение — по ГОСТ 7500-81 с дополнениями:

концы стержней из низколегированных сталей класса А-IV (А600) должны быть окрашены красной краской, класса A-V (А800) — красной и зеленой, класса A-VI (A1000) — красной и синей. Допускается окраска связок на расстоянии 0,5 м от концов;

стержни упаковывают в связки массой до 15 т, перевязанные проволокой или катанкой. По требованию потребителя стержни упаковывают в связки массой до 3 и 5 т;

на ярлыке, прикрепленном к каждой связке стержней, наносят принятое обозначение класса арматурной стали (например, A-III) или условное обозначение класса по пределу текучести (А400).

На связки краска наносится полосами шириной не менее 20 мм на боковую поверхность по окружности (не менее 1/2 длины окружности) на расстоянии не более 500 мм от торца.

На мотки краска наносится полосами шириной не менее 20 мм поперек витков с наружной стороны мотка.

На неупакованную продукцию краска наносится на торец или на боковую поверхность на расстоянии не более 500 мм от торца.

(Измененная редакция, Изм. № 3, 5).

ПРИЛОЖЕНИЕ 1 Обязательное
ТРЕБОВАНИЯ К СТАТИСТИЧЕСКИМ ПОКАЗАТЕЛЯМ МЕХАНИЧЕСКИХ СВОЙСТВ
  1. Предприятие-изготовитель гарантирует потребителю средние значения временного сопротивленияsви предела текучести (физического sт и условного s0,2) в генеральной совокупности — i и минимальные средние значения этих же показателей в каждой партии-плавке — i; значения которых устанавливаются из условий:

i  ³ хiбp + t×S

i  > 0,9хiбp + 3Sо

i  ³ хiбp,

где хiбp — браковочные значения величин sв, s0,2, указанные в табл. 8 настоящего стандарта;

t — величина квантиля, принимаемая равной 2 для классов A-II (А300) и A-III (А400) и 1,64 для стержней классов A-IV (А600), A-V (А800) и A-VI (А 1000).

  1. Контроль качества показателей механических свойств продукции на предприятии-изготовителе.

2.1. Требуемые показатели качества профилей обеспечивается соблюдением технологии производства и контролируются испытанием согласно требований п. 3.5, пп. 4.4-4.8.

2.2. Величины , , S и Sо устанавливаются в соответствии с результатами испытаний и положений приложения 2.

  1. Контроль качества показателей механических свойств продукции на предприятии-потребителе.

3.1. Потребитель при наличии документа о качестве на продукцию высшей категории качества может не проводить испытания механических свойств.

3.2. При необходимости проверки механических свойств от каждой партии проводится испытание шести образцов, взятых из разных пакетов или мотков и от разных профилей, и по результатам проверяется выполнение условий

xmin ³ i — 1,64So

в ³ i ³ iбр,

где в — среднее значение механических свойств по результатам испытаний шести образцов;

tmin — минимальное значение результатов испытаний шести образцов.

3.3. Минимальные значения относительного удлинения d5 и равномерного удлинения dr должны быть не менее значений, приведенных в табл. 8.

(Измененная редакция, Изм. № 3).

ПРИЛОЖЕНИЕ 2  Обязательное

МЕТОДИКА
определения статистических показателей прочностных характеристик механических свойств проката горячекатаного для армирования железобетонных конструкций

Настоящая методика распространяется на горячекатаный, ускоренно-охлажденный, термомеханически и термически упрочненный прокат периодического профиля, изготовленного в мотках или стержнях.

Методика применяется при оценке надежности механических свойств в каждой партии-плавке и стали в целом, контроля стабильности технологического процесса.

  1. Для определения статистических показателей механических свойств (предела текучести физическогоsтили условногоs0,2, временного сопротивления разрыву sв) используются контрольные результаты испытаний, начинаемые генеральными совокупностями.
  2. Соответствие механических свойств проката требованиям нормативно-технической документации определяется на основании статистической обработки результатов испытаний, образующих выборку из генеральной совокупности. Все выводы, результаты и заключения, сделанные на основании выборки, относятся ко всей генеральной совокупности.
  3. Выборка — совокупность результатов контрольных испытаний, образующих информационный массив, подлежащий обработке.

В выборку входят результаты сдаточных испытаний проката одного класса, одной марки и способа выплавки, прокатанной на один или группы близких профилеразмеров.

  1. Выборка, на основании которой производится расчет статистических показателей, должна быть представительной и охватывать достаточно длительный промежуток времени, но не менее трех месяцев, в течение которого технологический процесс не изменяется. При необходимости промежуток времени для выборки можно увеличить. Проверка однородности выборки по нормативно-технической документации.
  2. Количество партий-плавок в каждой выборке должно быть не менее 50.
  3. При формировании выборки должно соблюдаться условие случайного отбора проб от партии-плавки. Оценка анормальности результатов испытаний проводится по нормативно-технической документации.
  4. При статистической обработке определяется среднее значение,среднее квадратическое отклонение Sкаждой выборки (генеральной совокупности), среднее квадратическое отклонение внутри партии-плавки Sо, а также среднее квадратическое отклонение плавочных средних S1. Величина S1 определяется по формуле .

Величины , S определяются по нормативно-технической документации.

  1. Проверку стабильности характеристики   S проводят в соответствии с ОСТ 14-34-78.
  2. Величина /> So определяется для ускоренно-охлажденной, термомеханически и термически упрочненной арматурной стали только экспериментальным методом, для горячекатаной — экспериментальным методом и методом размаха по формуле , где  и Sv  соответственно среднее значение и среднее квадратическое отклонение распределения размаха по двум испытаниям от партии. Минимальное значение Sо равно 1.
  3. Определение величиныSо экспериментальным методом производится не менее чем на двух плавках для каждой марки стали, класса и профиле размера проката путем случайного отбора не менее 100 проб от каждой плавки.
  4. Величина минимального среднего значения прочностных характеристикsт(s0,2), sв) в каждой партии-плавке 2 определяется из условия i =  — t × S1, где t — величина квантиля 1,64 для вероятности 0,95.
  5. Минимальное значение результатов испытаний на растяжение двух образцов (n= 2) каждой партии, подвергаемой контролю, должно быть не менееxmin, определяемого по формуле

xmin ³ i — 1,64So.

  1. Для обеспечения гарантии потребителю механических свойств должны удовлетворяться следующие условия:

i ³ xiбр + 1,64S;

i ³ xiбр;

i ³ 0,9xiбр + 3So,

где xiбр — браковочное значение sт (s0,2) и sв, указанное в соответствующей нормативно-технической документации.

(Введено дополнительно, Изм № 3).

СОДЕРЖАНИЕ

1. Классификация и сортамент

2. Технические требования

3. Правила приемки

4. Методы испытаний

5. Упаковка, маркировка, транспортирование и хранение

Приложение 1 обязательное Требования к статистическим показателям механических свойств

Приложение 2 обязательное Методика определения статистических показателей прочностных характеристик механических свойств проката горячекатаного для армирования железобетонных конструкций

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР, Госстроем СССР

РАЗРАБОТЧИКИ

Н. М. Воронцов, канд. техн. наук; И. С. Гринь, канд. техн. наук; К. Ф. Перетятько; Г. И. Снимщикова; Л. Г. Больших, Е. Д. Гавриленко; канд. техн. наук; К. В. Михайлов, д-р техн. наук; С. А. Мадатян, канд. техн. наук; Н. М. Мулин, канд. техн. наук; В. З. Мешков, канд. техн. наук; Б. П. Горячев, канд. техн. наук; Б. Н. Фридлянов; В. И. Петина

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 17.12. № 4800

  1. Взамен ГОСТ 5.1459-72, ГОСТ 5781-75
  2. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение ИТД, на который дана ссылка Номер пункта
ГОСТ 380-88 2.3, 2.4
ГОСТ 2590-88 1.6
ГОСТ 7564-73 4.5
ГОСТ 7565-81 3.4
ГОСТ 7566-81 3.2, 3.6, 5.1
ГОСТ 9454-78 4.8
ГОСТ 12004-81 4.6
ГОСТ 12344-88 4.1
ГОСТ 12348-78 4.1
ГОСТ 12350-78 4.1
ГОСТ 12352-81 4.1
ГОСТ 12355-78 4 1
ГОСТ 12356-81 4.1
ГОСТ 14019-80 4.7
ГОСТ 18895-81 4.1
ОСТ 14-34-78 Приложение 2
  1. Ограничение срока действия снято по решению Межгосударственного совета по стандартизации, метрологии и сертификации (протокол 3-93 от 17. 02.93).
  2. ПЕРЕИЗДАНИЕ (декабрь 1993 г.) с Изменениями № 1, 2, 3, 4, 5, утвержденными в феврале 1984 г., июне 1987 г., декабре 1987 г., октябре 1989 г, в декабре 1990 г. (ИУС 5-84, 11-87, 3-88, 1-90, 3-91).

Источник: http://ros-met.com/gost-5781-82/

Стальная арматура: вес 1 метра | Таблица

Как узнать массу погонного метра? Для решения этой задачи необходимо сверится с таблицей расчета, найдя в ней номинальный диаметр (номер профиля) используемой в строительстве.

Таблица веса:

Диаметр (мм) Вес кг/метр
5,5 мм 0,187
6 мм 0,222
8 мм 0,395
10 мм 0,617
12 мм 0,888
14 мм 1,210
16 мм 1,580
18 мм 2,000
20 мм 2,470
22 мм 2,980
25 мм 3,850
28 мм 4,830
32 мм 6,310
36 мм 7,990
40 мм 9,870
45 мм 12,480
50 мм 15,410

Данная таблица абсолютно проста в применении. В первой колонке выбираем диаметр стержня в мм, которая будет использоваться, во второй колонке сразу видим вес одного погонного метра стержня данного типа.

От чего зависит масса прутов

Разумеется, в первую очередь вес прута зависит от толщины. Чем больше диаметр, тем больше будет и масса. Сегодня при строительстве чаще всего применяются металлические пруты диаметром от 6 до 80 миллиметров.

Масса 1 м. арматуры, самой тонкой, весит всего 222 грамма, в то время как для самой толстой этот показатель составляет 39,46 килограмма. Как видите – разница огромна.

Поэтому эти знание также не будет лишним при расчете давления конструкции на основание – несколько неучтенных тонн нагрузки может губительно сказаться на надежности и долговечности любой постройки.

Зачем нужно знать вес?

Часто у профессиональных строителей возникает вопрос – каков вес погонного метра арматуры. Зачем им это нужно? Дело в том, что при закупке прутов для возведения крупных сооружений, она покупается не поштучно, как при индивидуальном строительстве, а тоннами. Но сложно рассчитать, на сколько хватит определенной массы материала, если не знать его массы.

Знание же общей массы и удельного веса, можно за считанные секунды произвести простейшие расчеты, получив общую протяженность металлических стержней. Для этого, берём всю массу необходимых прутов, и делим на вес 1 погонного метра.

Источник: http://DomStrouSam.ru/tablitsa-vesa-1-metra-armaturyi-massa-vseh-diametrov/

Характеристики

При производстве этой продукции используется Ст3 различных степеней раскисления – кипящая, полуспокойная, спокойная. Изделия из полностью раскисленной стали (спокойной) применяются в ответственных конструкциях, предназначенных для восприятия высоких нагрузок. Прокат может выполняться термически упрочненным (Т) или упрочненным вытяжкой (В).

Основные физические характеристики:

  • предел текучести – 235 Н/мм2;
  • временное сопротивление разрыву – 373 Н/мм2;
  • относительное удлинение – не менее 25%.

Эксплуатационные свойства стальной арматуры А1 (А240):

  • Хорошая свариваемость, благодаря изготовлению из низкоуглеродистой стали.
  • Экологичность. Эта продукция имеет сертификаты безопасности о ее соответствии требованиям нормативной документации.
  • Возможность изгибания под углом, необходимым для создания конструкции.
  • Невысокая стойкость к воздействию коррозии. Повышается окрашиванием, цинкованием, алюмоцинкованием.
  • Меньшая стоимость, по сравнению с арматурой периодического профиля.

Источник: http://TreydMetall.ru/info/armatura-a1-tab-vesov

Вес арматуры ГОСТ 5781-82

Загружаем калькулятор…

Номер профиля арматуры (номинальный диаметр), мм *

Длина, м

Масса 1 метра профиля, кг

Площадь поперечного сечения S, мм2

Объем V, мм3

Масса 1 шт. арматуры, кг

Количество прутков арматуры, шт

Итоговая масса, кг

Итоговая масса всей арматуры, кг

0 кг

Источник: http://calcumet.ru/armatura/

Подробная таблица веса 1 метра арматуры.

Вес арматуры 5 мм ~ 0,186 кг/м

Вес арматуры 6 мм ~ 0,222 кг/м

Вес арматуры 8 мм ~ 0,395 кг/м

Вес арматуры 10 мм ~ 0,617 кг/м

Вес арматуры 12 мм ~ 0,888 кг/м

Вес арматуры 14 мм ~ 1,210кг/м

Вес арматуры 16 мм ~ 1,580 кг/м

Вес арматуры 18 мм ~ 2,000 кг/м

Вес арматуры 20 мм ~ 2,470 кг/м

Вес арматуры 22 мм ~ 2,980 кг/м

Вес арматуры 25 мм ~ 3,850 кг/м

Вес арматуры 28 мм ~ 4,830 кг/м

Вес арматуры 32 мм ~ 6,310 кг/м

Вес арматуры 36 мм ~ 7,990 кг/м

Вес арматуры 40 мм ~ 9,870 кг/м

Вес арматуры 45 мм ~ 12,480 кг/м

Вес арматуры 50 мм ~ 15,410 кг/м

Источник: http://naruservice. com/articles/ves-armatury

Удельный вес метра арматуры всех диаметров

Таблица расчетов

Диаметр (мм) Вес 1 метра, (кг)
6 0,222
8 0.395
10 0,617
12 0,888
16 1.578
20 2.466
25 3,853
32 6,313
40 9,864

Арматура – распространенный вид металлопроката в строительстве, который используют для работы с бетоном для возведения зданий. Эта удобная металлическая конструкция, она имеет круглое сечение и служит для укрепления бетонных быстровозводимых строений. В целях повышения качества ремонта массово применяется компаниями, которые занимаются постройкой сооружений.Некоторые из них пользуются особенным спросом у покупателей среди других видов услуг.

Сколько килограмм в 12-дюймовой арматуре? Стандартной железной основой считается размер 12 мм, ее вес одного метра доходит до 0,888 кг. Самые часто применяемые марки для выполнения строительных и отделочных работ считается А1 и А3. Оборудование класса А1 изготавливается из прочной, гладкой стали, и является высококачественным материалом.

Источник: http://metallmarkt.ru/ves-armaturi-1-metr

Стандарты ГОСТ и ТУ доступные в расчетах калькулятора и таблицах веса:

  1. ТУ 14-1-5254-2006 — Прокат арматурный для железобетонных конструкций
  2. ГОСТ 5781-82 — Арматура для железобетонных конструкций
  3. ТУ 14-1-5526-2006 — Прокат арматурный класса А500СП с эффективным периодическим профилем
  4. ГОСТ Р 52544-2006 — Прокат арматурный для железобетонных конструкций
  5. ГОСТ 34028-2016 — Прокат арматурный для железобетонных конструкций

Источник: http://metcalc.ru/calc-metalloprokat/armatura/

Сортамент арматуры А1

Согласно нормативной документации, продукция выпускается в диапазоне диаметров 6-40 мм. В продажу поступает бухтами – диаметром до 10 мм – или прутами длиной 6-12 мм. Вес изделий можно определить по формуле M = ρ* l*(π*d2)/4, в которой:

M – масса изделия, кг;

ρ – средняя плотность стали, принимаемая равной 7850 кг/м3;

π – 3,14;

d – диаметр поперечного сечения, м;

l – длина, м.

Еще один вариант вычисления массы партии арматуры – с использованием таблицы, по которой определяют массу 1 м, а затем эту величину умножают на общий метраж партии.

Таблица весов 1 м арматуры А1

Диаметр, мм Площадь поперечного сечения, см2 Масса 1 м, кг Кол-во метров в тонне Диаметр, мм Площадь поперечного сечения, см2 Масса 1 м, кг Кол-во метров в тонне
6 0,283 0,222 4505 20 3,14 2,47 405
8 0,503 0,395 2532 22 3,8 2,98 336
10 0,785 0,617 1620 25 4,91 3,85 260
12 1,131 0,888 1126 28 6,16 4,83 207
14 1,54 1,21 826 32 8,04 6,31 158
16 2,01 1,58 633 36 10,18 7,99 125
18 2,54 2,0 500 40 12,57 9,87 101

Источник: http://TreydMetall. ru/info/armatura-a1-tab-vesov

Арматура холоднодеформированная класса В500С

Сталепромышленная компания производит арматурный холоднодеформированный прокат периодического профиля класса В500С согласно ГОСТ Р 52544-2006.

Холоднодеформированная арматура используется для армирования железобетонных конструкций, производства сварных арматурных сеток, арматурных каркасов, изготовления закладных деталей для бетона.

Применение холоднодеформированной арматуры В500С в строительстве предусмотрено СНиП 52-01-2003, а в соответствии со Сводом правил СП 52-010-2003 НИИЖБ рекомендует арматуру класса В500С для применения в строительстве наряду с арматурой А500С и взамен горячекатаной арматуры класса А400 (А3).

Конфигурация производимой Сталепромышленной компанией холоднодеформированной арматуры представляет собой трехсторонний серповидный периодический профиль.

Преимущества использования холоднодеформированной арматуры класса В500С:

  1. Так как холоднодеформированная арматура может изготавливаться в бунтах, то при ее технологическом переделе практически отсутствуют отходы, что ведет к сокращению непроизводственных затрат и снижению себестоимости изделий.
  2. Благодаря низкому содержанию углерода и механическому упрочнению, холоднодеформированная арматура обладает улучшенной свариваемостью по сравнению с горячекатаной арматурой класса А400 (А3), повышенной вязкостью и долговечностью, а также ее расчетное сопротивление на растяжение и сжатие выше, чем у горячекатаной арматуры тех же диаметров, что обеспечивает снижение расхода арматуры на 10-15%.
  3. Дополнительным преимуществом холоднодеформированной арматуры производства Сталепромышленной компании является и то, что она имеет трехсторонний периодический профиль с прокатной маркировкой по ГОСТ Р 52544, что позволяет производить ее высококачественную правку на правильно-отрезных станках, высокую свариваемость, обусловленную соответствующим химическим составом применяемой стали.
  4. Возможность сваривания холоднодеформированной арматуры дает возможность применять ее для изготовления сварных арматурных каркасов.
  5. Сокращение времени строительства при использовании готовых изделий из арматуры класса В500С. (Сетки, каркасы, скобо-гибочные изделия).

Оборудование Сталепромышленной компании позволяет выпускать арматуру следующих типоразмеров

Класс

Диаметр арматуры, мм

Упаковка

Вес упаковки, тн

Размеры

В500С

4; 5; 6; 8;10; 12

мотки

вес мотка до 2,6 т

наружный D≤ 1100мм
внутренний D 600мм
высота мотка 860мм

4; 5; 6; 8;10; 12

прутки

вес пачки до 2,6 т

длина прутков до 6м

Источник: http://Spb.SPK.ru/forclients/spravochniki-metalloprokata/armatura-17/

Классы и обозначения арматуры:

А300С, А400С, А500С, А600С, А600, А800К, А800, А1000.

Экспертам в области строительства известна важность начальных строительно-монтажных операций, когда требуется приобрести арматуру. В ряду изделий металлопроката этого типа рифленая арматура пользуется спросом. За счет конструктивных особенностей она обеспечивает хорошее сцепление с железобетонными конструкциями, делает их прочными и долговечности. Особенно эти качества важны при возведении фундаментов.

Арматура рифленого типа или по-другому изделия периодического профиля: это стальные прутья, имеющие ребра жесткости. Ребра могут иметь определенную высоту относительно основания прутка, быть серповидной или сегментной формы. Стержень при этом может быть круглой или квадратной конфигурации или любой другой формы.

Поскольку стальная арматура этого типа часто используется в производственных процессах, ее вес и количество необходимо постоянно подсчитывать. Это рутинный процесс, который проводят закупщики металлопроката для составления сметы на все виды работ. До последнего времени сотрудникам приходилось вооружаться калькулятором и по формулам или таблицам делать расчеты.

Сейчас ситуация кардинальным образом изменилась, так как информационные технологии позволили разработать калькулятор арматуры, который с высокой точностью определяет вес арматуры, а также диаметр арматуры.

Источник: http://metcalc.ru/calc-metalloprokat/armatura/

Арматура строительная – юмор

Удивительно, но иногда поисковые системы по ошибке относят к арматуре строительной следующие словосочетания:

  • Арматура светосигнальная;
  • Арматура сантехническая;
  • Запорная арматура;
  • Арматура сип;
  • Сливная арматура;
  • Регулирующая арматура;
  • Арматура стеклопластиковая;
  • ООО арматура;
  • Линейная арматура;
  • Арматура задвижки;

Источник: http://Spb.SPK.ru/forclients/spravochniki-metalloprokata/armatura-17/

Перевод длины арматуры в тонны. Онлайн калькулятор расчета веса арматуры. Расчет по стандартному весу

Производство арматурной стали регламентируется стандартом ГОСТ 5781-82. Документ содержит технические требования и условия, классификацию, ассортимент, методы испытаний и другие требования к продукции. Ниже приведены некоторые справочные таблицы из ГОСТ 5781-82, с помощью которых можно узнать теоретическую массу одного метра арматуры. Вы также можете рассчитать вес изделия самостоятельно, либо воспользовавшись этим калькулятором.

Таблица: Теоретическая масса 1 погонного метра арматуры по ГОСТ 5781-82

Номер,
Диаметр номинальный, мм

Диаметр d, мм

Площадь поперечного сечения, см

Масса 1 метра, кг

Количество метров в тонне

Арматура 6

Арматура 8

Арматура 10

Арматура 12

Арматура 14

Арматура 16

Арматура 18

Арматура 20

Арматура 22

Арматура 25

Арматура 28

Арматура 32

Арматура 36

Арматура 40

Арматура 45

Арматура 50

Арматура 55

Арматура 60

Арматура 70

Арматура 80

Для чего нужен онлайн-калькулятор?

Предлагаем услугу «два в одном»: калькулятор веса арматуры по массе и по метражу. Таким образом можно узнать длину готового изделия, зная вес, или наоборот – узнать вес изделия определенной длины. Онлайн-калькулятор арматуры полезен при составлении проектно-сметной документации и расчетов металлоконструкций. С его помощью также можно узнать стоимость готовой продукции, указав цену за метр или тонну.

Как пользоваться калькулятором?

  • Выберите метод расчета (длина или вес).
  • Выберите диаметр арматуры из всплывающего списка.
  • Введите значение «Масса» или «Количество метров».
  • При необходимости укажите цену одного метра или тонны.
  • Нажмите красную кнопку «Рассчитать».
  • В левом верхнем углу в столбце «Результаты расчета» вы увидите полученные данные.

Как рассчитать вес самостоятельно?

Зная номинальный диаметр и плотность материала, можно самостоятельно рассчитать вес арматуры. Рассчитывается по формуле м = D x D x Pi/4 x ro , согласно которой масса одного метра арматуры равна теоретической массе круга того же диаметра. Значения из формулы:

  • м – необходимая масса арматуры.
  • D – номинальный диаметр арматуры.
  • ro — плотность материала.
  • Пи — число Пи.

Плотность арматуры из углеродистой стали, регламентируемая ГОСТ, 7850,00 кг/м 3 .

Как узнать реальный вес арматуры?

Как и справочные таблицы, Калькулятор арматуры рассчитывает теоретический вес изделия. ГОСТ допускает отклонения геометрических размеров изделия от номинальных. Узнать реальный вес можно, взвесив арматуру определенной длины. Точная информация о массе и других характеристиках арматуры указана в паспорте изделия от производителя.

Если вам необходимо узнать вес погонного метра трубы, фитингов или другого проката, то самое удобное и простое решение – наш металлокалькулятор.

Сначала вы выбираете номенклатуру, для которой хотите пересчитать метры в тонны.

Далее вы выбираете размер изделия.


Для удобства использования калькулятора мы разработали интерактивную строку поиска, которая облегчит подбор размеров товара

Если это круглый пруток, то в списке указаны диаметры (арматура 10,12 и т. д., круг).

Если вы хотите узнать вес трубы, то обратите внимание на толщину стенки.

Чтобы узнать вес листа, нужно выбрать толщину, и тогда будет происходить расчет массы на квадратные метры.


Затем в одно из полей вводятся данные в метрах или тоннах



Если ввести значения в поле «метры» («метры квадратные», чтобы узнать вес листа), то вы узнаете общую массу всей длины (например, вес арматуры ).

Если вас интересует расчет длины по массе, то данные необходимо вводить в поле «тонн».


Вы можете записать и распечатать полученные результаты

Наш калькулятор позволяет записывать рассчитанные расчеты в специальное поле, чтобы вы могли легко увидеть свои последние расчеты. Для этого вам нужно нажать на кнопку «Сохранить», и результат ваших расчетов появится в специальном поле.

Также после того, как вы подсчитали все необходимые данные, вы можете нажать на кнопку «Печать» и в удобной форме получить распечатку результатов.


Вы можете сравнить цены на выбранные товары от всех поставщиков.

Для этого вам нужно записать свои расчеты. Обратите внимание, что поле с записанными результатами содержит пункты, которые вас интересуют. Далее нажмите «Рассчитать всю заявку онлайн», и система перенаправит вас на страницу, где будут показаны результаты обработки цен поставщиков.

При вязке каркасов, сеток, а также при возведении фундамента основным элементом является арматура. Что касается частного строительства, то здесь одним из самых востребованных является металлопрокат диаметром 12 миллиметров. Выгодное соотношение прочности и доступной цены позволяет использовать арматуру 12 мм при строительстве частного дома.

Зачем нужно знать вес металлопроката? Это значение понадобится вам для оценки стоимости строительных работ на разных этапах. Обычно вес уже рассчитан в проекте для каждой конструкции, где используется А12, А3 или любая другая марка. Если вы планируете произвести расчет здания самостоятельно или просто хотите детально разобраться в этом моменте, то этот материал ответит на все ваши вопросы. Изучив статью, читатель сможет самостоятельно рассчитать и узнать вес арматуры 12 мм, А3 или другой марки.

Расчет ведется в погонных метрах — специальных величинах, обычно применяемых в строительных работах. В таблице также указана масса одного погонного метра. При этом фитинги продаются по весу, а не по длине. Задача строителя достаточно проста: узнать, сколько метров потребуется на все конструкции, а затем перевести их в единицы массы. Ниже представлена ​​подробная и простая таблица, которая поможет вам узнать вес одного погонного метра.

В этой таблице нужно найти необходимый диаметр (D), в данном случае это 12 мм. Во втором столбце указано D – эти данные особо не нужны, а перевести 12 мм достаточно просто (нужно 12 мм разделить на 100, в итоге получится 0,12 м). Третий столбец таблицы самый важный — здесь указана масса m на кг. Метр металлопроката 12 миллиметров равен 0,888 килограмма. Также, например, можно взять стержни 10 мм, вес которых 0,617 кг. В последнем столбце указано, сколько метров в одной тонне.

Калькулятор

Самостоятельный расчет

Теперь читатель знает, сколько весит один метр. Но чтобы лучше разобраться в работе, нужно понимать, по какой схеме осуществляется расчет. Поняв суть, строитель сможет рассчитать вес одного погонного метра прутьев диаметром 12 или 10 мм. Для выполнения расчета необходимо действовать по следующей схеме:

Объем одного погонного метра можно получить по следующей формуле: 1м х (0,785 х Д x Д). Здесь буква « D» указывает на диаметр окружности. Общая масса умножается на удельный вес стержней, во всех случаях это будет 7850 кг/м3. Чтобы узнать, сколько весит метр, нужно знать объем.

Например, вы можете самостоятельно рассчитать массу одного метра арматуры 10 мм. Первым делом получаем объем — 1м х (0,785 х 0,010 х 0,010) = 0, 00010124 м3. Масса стержней 10 мм — 00010124 м3 х 7850 = 0,616 кг. Если посмотреть в таблицу, то один метр арматуры 10 весит 0,617 кг. Сколько весит метр прутьев 14 или 16, можно узнать таким же образом.

Количество метров в одной тонне

Выше приведен расчет для 10 мм. Количество метров в тонне также можно рассчитать без использования специализированных таблиц. Здесь стоит обратиться к строительным нормам, которые гласят, что в ленточном основании должно быть не менее 0,1% стержней по отношению к железобетонной конструкции. Эта формулировка выглядит довольно сложной. Чтобы понять, как это работает, стоит взять пример:

  1. Берется ленточная основа, площадь которой 2400 кв.см.
  2. Далее нужен коэффициент, для этой формулы он равен 0, 001.
  3. Полученный объем умножается на коэффициент 2400 х 0,001 = 2,4 см2.
  4. На следующих этапах без справочной информации не обойтись. Здесь вам понадобится инструкция, в которой указано необходимое количество стержней. Для арматуры диаметром 10 и 12 мм достаточно двух стержней.

Что нужно знать о арматуре А12

Стержни изготавливаются из стали, марка которой зависит от требований по прочности, износу и другим параметрам. Обычно строители выбирают стержни из низколегированного металла. Нельзя сказать, что это самая надежная и прочная сталь, но в то же время она имеет важное преимущество – низколегированный металл можно обрабатывать дуговой сваркой.

Марка А12, как и арматура диаметром 10 мм, обычно применяется для придания прочности конструкциям из железобетона. Также эти стержни являются основным элементом конструкции каркасных конструкций. Кроме этого параметра также нужно обратить внимание на прокат, он различается по классам:

  • Периодический профиль — А3. Арматура класса А3 имеет поперечное гофрирование.
  • Гладкий профиль — А1. В отличие от А3, фурнитура класса А1 идет без гофры.

Возможно приобретение фитингов, независимо от диаметра или класса А3, в бухтах или стержнях.

Количество метров и штук арматуры в 1 тонне зависит от диаметра используемого стержня. Это необходимо знать при закупке материала, чтобы можно было самостоятельно проверить количество поставленного товара, а также рассчитать объем арматуры для армирования монолитных конструкций.

Метраж арматуры в тоннах: пример расчета, таблица

Разберем на примере, как производится расчет, узнаем, сколько метров арматуры диаметром 12 мм в 1 тонне.

Для расчета нам нужно знать массу 1 метра, смотрим, она равна 0,888 кг. Теперь делим 1000 кг на 0,888 кг, получаем 1126,13 м. Для удобства в таблице ниже приведены площади наиболее популярных стальных стержней в строительстве.

Диаметр прутка, мм. Количество метров в 1 тонне
6 4504,5
8 2531,65
10 1620,75
12 1126,13
14 826,45
16 632,91
18 500
20 404,86
22 335,57
25 259,74
28 207,04
32 158,48
36 125,16
40 101,32
45 80,13

Зная, сколько метров в 1 тонне, можно легко перевести арматуру из метров в тонны. Например: переведем 8956 м, стержней диаметром 12 мм, в тонны. Для этого 8956/1126,13 = 7,953 (т). Таким образом можно преобразовать хлысты любого размера, просто разделив общую длину на длину 1000 кг.

Количество арматуры на тонну: пример расчета, таблица

Зная метраж стержней в 1000 кг., можно произвести расчет поштучно. Также разберем, как это сделать на примере, посчитаем, сколько штук арматуры 12 мм в 1 тонне, длиной 12 м и 11,7 м (наиболее распространенные длины, выпускаемые заводами).
Для расчета количества штук берем общий метраж в одной тонне, для стержня 12 мм, он равен 1126,13 м, и делим на длину стержня 12 м, получаем 93,84 штуки, для стержня длиной 11,7 м , результат 96,25 штук… В таблице ниже указано количество плетей наиболее распространенных размеров (расчетные значения округлены до десятых).

Диаметр арматуры, мм. Количество штук в тонне стержней длиной 11,7 м. Количество при длине стержня 12 м.
6 385 375,4
8 216,4 211
10 138,5 135
12 96,2 93,8
14 70,6 68,9
16 54,1 52,7
18 42,7 41,7
20 34,6 33,7
22 28,7 28
25 22,2 21,6
28 17,7 17,2
32 13,5 13,2
36 10,7 10,4
40 8,6 8,4
45 6,8 6,7

Пример расчета по таблице: допустим для армопояса нужно 600 кг арматуры 10 мм. Для того, чтобы его было удобно транспортировать, 12-метровые прутья разрезали на 6-метровые куски. Чтобы узнать их количество, берем табличное значение 135 (штук в тонне) и умножаем на 0,6, равное 81 шт. Так как они были разделены пополам, умножаем 81 на 2, получаем 162 стержня по 6 метров.

Не забывайте, что при нарезке арматуры на короткие стержни увеличивается ее расход на армирование конструкции, так как придется делать больше нахлестов. Это стоит учитывать при расчетах и ​​покупке материала для строительства.

По этим таблицам можно рассчитать необходимый тоннаж брусков для монолитного пояса и других армирующих конструкций, исходя из метража здания. А также, вы можете сами рассчитать, правильно ли вам привезли материал, посчитав его количество.

правильный выбор как гарантия надежности

ПОДЕЛИТЬСЯ
в социальных сетях

FacebookTwitterOkGoogle+PinterestVk

Производство арматурной стали, а так же выпуск товаров других отраслей, унифицировано. Для определения качества продукции используют специально разработанные ГОСТом требования к продукции разных параметров. В данной форме производства устанавливаются нормы диаметра, веса и сечения прутков. Все эти функции объединены одним понятием – ассортиментом аксессуаров. Более подробно о требованиях комплекса расскажет данная статья.

Арматура установленных норм сечения, веса и диаметра

Содержание

  • 1 Область применения, в частности диаметр арматуры, классы, маркировка, соответствует ГОСТ
    • 1.1 классы арматуры: сочетание прочности и механических параметров изделия
  • 2 Таблица запорной арматуры: обозначение и характеристики различных классов по
    • 2.1 Пояснение таблицы арматуры с характеристикой каждого класса
    • 2.2 Арматура А500С: ГОСТ, основные параметры и характеристики
    • 2.3 Требования ГОСТ: арматура В500, особенности ее изготовления
  • 3 Комплектация: дополнительные варианты маркировки
  • 4 Как определить площадь армирования: таблица расчетов
    • 4. 1 Самостоятельный расчет площади армирования, онлайн калькулятор
  • 5 Какой вес счетчика арматуры и счетчиков арматуры в тоннах: примеры расчетов
  • 6 Цена за тонну арматуры и составляющих стоимости метра

Область применения, особенности диаметра арматуры, классы, маркировка, соответствует ГОСТ

Арматура — важная составная часть в общем перечне строительных материалов. Для него характерна широкая область применения на различных этапах строительства зданий. Без него не обходится ни одно железобетонное сооружение, служащее арматурой и опорой как в цоколе небольшого дома, так и при строительстве масштабного железнодорожного моста или путепровода. Технология армирования применяется даже для упрочнения стеклянных конструкций.

Арматура, применяемая в строительстве на различных этапах возведения сооружений

Уже на начальном этапе разработки проектно-сметной документации каждый уважающий себя инженер и архитектор имеет под рукой специальные таблицы соотношений масс и метража арматуры, а также сечения арматурные стержни в соответствии с государственными нормами. Основной среди них — ГОСТ 5781-82. Также продукция должна соответствовать ГОСТ 52544-2006, СТО АИСУ 7-93, ТУ 14-1-5254-94. Нормы регламентируют требования к тому или иному виду армированных волокном изделий. Их сочетание соответствует термину — ассортимент аксессуаров.

Арматура представляет собой круглые металлические стержни с гладкой или рифленой поверхностью. Изготавливают их из нескольких видов стали. Диаметр стержней колеблется от 4 до 80 мм. Ассортимент продукции разделен на классы А1 — А6.

Диаметр, то есть размер поперечного сечения стержневой или проволочной арматуры, — является основным показателем основной номенклатуры изделий. Отсюда соответствующие термины: арматура 8 мм или 1 вес арматуры 12 м. Эти изделия классифицируются и по другим свойствам, в том числе по прочности, долговечности, массе и другим характеристикам, которые рассмотрены ниже.

классы арматуры: сочетание прочности и механических параметров изделия

Слово калибр (или ассортимент) во французском языке звучит как assortir и означает «выбирать», т. е. E. Разобрать на сорта в соответствии с типовыми характеристиками. К таким параметрам относятся:

Арматура различается по разным параметрам, таким как размеры, профиль и материал

  • материал, из которого изготовлено изделие;
  • размеры арматуры, такие как размер, диаметр, тип поверхности;
  • профиль.

Полезный совет! Упаковка продукции осуществляется согласно ее классификации по диаметру. Металл арматуры до 10 мм выпускают в бухтах, а свыше этого параметра набивают прутками определенной длины. Арматура

применяется в строительных работах в виде стержней, сетки или проволочного каркаса. По назначению она подразделяется на конструктивную, анкерную, монтажную или рабочую. При этом учитывается наличие или отсутствие натяжения, а также необходимость усиления конструкции на конкретном участке. Усиление может быть продольным или поперечным.

Обозначить и классифицировать арматуру и другие характерные признаки, но в первую очередь учитывать диаметр арматуры, а также степень прочности, гибкости и механические свойства. Символом в маркировке смеси служат прописные буквы А (иногда в) определенного индекса, который указывает на соответствие арматуры отдельному классу. Основные и наиболее популярные классы арматуры в строительстве рассмотрены в данной статье.

Арматура делится на несколько классов, каждый из которых имеет свои особенности

Запорная арматура настольная: обозначение и характеристики разных классов

В конструктивных терминах и маркировке иногда путаются даже специалисты. Разные виды материалов, в том числе и фурнитура, имеют свою классификацию, что позволяет упростить и стандартизировать многие процессы.

Сориентироваться в классификации и маркировке поможет специальная таблица классов арматуры. Имеет достаточно простую и понятную структуру, состоит из нескольких колонок, где первая — это основная маркировка, а вторая — соответствующие характеристики:

  • вес;
  • размер сечения или диаметр;
  • стрессоустойчивость;
  • встраиваемость в напряженную бетонную конструкцию;
  • относительная величина удлинения после разрыва;
  • длина штока
  • ;
  • Марка стали
  • .

Арматура класса А240 имеет гладкую поверхность, сечение от 6 до 40 мм. тонн арматуры 12 мм. Для начинающих строителей подойдет упрощенный вариант с минимумом справочной информации.

Класс арматуры состоит из нескольких цифровых и буквенных обозначений, определяющих ее прочность, размеры и назначение. Так, согласно таблице смесительной арматуры, ГОСТ 5781 82 регламентирует старую и новую маркировку. Перенести старые продукты, относящиеся к классам AI, в AVI. Соответственно, новинка обозначалась следующим образом: А240, А300, А400, А500, А600, 800 и А1000.

Арматура класса А240С имеет гладкую наружную структуру, а изделия с маркировкой А300С, А400С, А500С и А600, А600К, А800, А1000 и А800К — рифленую поверхность.

Полезный совет! Имеется некая шифровальная арматура, имеющая вид: Арматура-400-С Ø12. Где буква А обозначает маркировку материала, номер 400 – класс арматуры, 12 – диаметр штока.

Арматура класса А300, используемая для строительства малоэтажных зданий

Пояснение к таблице арматуры с характеристикой каждого класса

Каждый класс имеет свою фитинговую реакцию, при этом большая часть данных может быть одинаковой у разных видов, или радикально отличается. Ниже приведены их основные параметры.

АИ или А240 — арматура, представляющая собой гладкоствольный стержень сечением от 6 до 40 мм. Применяется в производстве ЖБИ для возведения монолитных и несущих конструкций. Арматура любого диаметра для изготовления стержней, упакованных в упаковку. Допускается изготовление сечением до 12 мм в мотках.

АII или А300 — профиль с рифленой поверхностью диаметром от 10 до 80 мм. Он относится к материалам, удерживающим большое давление. Они служат основой несущей конструкции, которая испытывает на себе основную нагрузку. Малоэтажек применяют при строительстве монолитных зданий и при проведении ремонтных работ.

АIII или А400, А500 — арматура периодического профиля сечением от 6 до 40 мм. Самый популярный класс светильников широкого применения как в жилищном, так и в промышленном или коммерческом строительстве. Он также используется в производстве железобетона при строительстве дорог и тротуаров. Продукцию диаметром до 10 мм производят в мотках, свыше заданного размера — в прутках.

а — стержень гладкий класса А240; б — стержень периодического профиля А300; в — класс А400 и выше; г — провод класса В600

AIV или A600 — стержни диаметром 10-32 мм. Они используются в конструкции интенсивных элементов. Изделия аналогичны изделиям класса АІІІ, но имеют более низкие частотные перепады.

АВ или А800 — редко встречающийся ассортимент арматуры, обладающей высокой степенью прочности. Используется при строительстве очень крупных и тяжелых объектов, таких как мосты, причалы, подземные ГЭС.

А6 (А1000) — изготовлен из жаропрочной стали. Обладает повышенным уровнем устойчивости к разного рода деформациям. Используется в высотном строительстве.

Арматура А500С: ГОСТ, основные параметры и характеристики

Поскольку третья категория является наиболее распространенной, то какой класс арматуры (А400 или А500) выбрать – решать проектировщикам с учетом всех нюансов строительных работ. Говоря о конструктивных характеристиках такого рода, следует обратить внимание на арматуру ГОСТ А500. Он регламентирует изготовление круглого профиля, имеющего два ребра по валу и параллельные ряды поперек серповидных выступов. Однако они не пересекаются с парными плавниками вдоль тела стержня.

Класс Арматура А500 самая универсальная, изготавливается в бухтах и ​​прутках

Профиль обладает высокой пластичностью и прочностными свойствами в процессе прокатки. Арматурные стержни А500 имеют минимальную длину 6 м, а максимальную – 25 м. Оптимальная длина стержней – . 12 м. По Таблице калибра А500С арматура из нержавеющей стали маркируется Ст3сп, Ст3ПС и Ст3ГПС. Материал обладает отличной свариваемостью, но это не единственное его преимущество.

Полезный совет! Соединение элементов возможно с помощью приспособлений А500С с использованием электродуговых сварочных аппаратов. На такое преимущество и указывает буква С в маркировке профиля. Качество сварки снижается из-за минимального присутствия легирующих элементов.

Положительными свойствами такой арматуры являются:

  • повышенная степень прочности и гибкости, отсутствие слабых мест, которые могут вызвать разрушение арматуры;
  • относительно небольшая стоимость производства и, как следствие, доступная стоимость арматуры в расчете на тонну;
  • Пропорциональный клапан
  • A500 означает значительную экономию в процессе производства стали.

Класс А500 применяется не только в жилом строительстве, но и в коммерческом и промышленном

Требования ГОСТ: Арматура В500, особенности ее изготовления

Задвижки А500С успешно применяются в стойках. Качество бетона повышается за счет уменьшения количества стальных конструкций в колоннах. В проектах можно использовать профили, где показано сечение классов АІ и АІІІ. Аналогом универсальной фурнитуры А500С может быть фитинг В500.

Фитинги B500S по химико-технологическим характеристикам сырья и структуры в соответствии с европейскими стандартами. Основное преимущество — гибкость. Высокая степень пластичности армирующих конструкций предотвращает разрушение зданий. Армирование изделий этого класса в РФ производилось по ГОСТ Р 52554. Оно предназначено для возведения зданий из легкого и утяжеленного бетона.

Эти структуры работают во враждебной среде. Используется как арматура в виде самостоятельных стержней, а также в строительных лесах и сварных изделиях. B500S по характеристикам является эффективным заменителем клапанов с маркировкой А400, А400С, А240. Фитинги B500S имеют следующие основные параметры:

Клапаны класса B500 соответствуют всем европейским стандартам

  • производятся в соответствии с европейскими стандартами, что позволяет использовать европейское оборудование;
  • Не скручивается из-за отсутствия полос;
  • удлиняется на 1,4%, выдерживая нагрузку более 3%;
  • Отличается отличной свариваемостью.

Что касается ценообразования, то оно разное и зависит от характеристик арматуры и количества требуемой продукции.

Связанная статья:

Каркас: масса и длина, расчет соотношения при строительных работах

Примеры расчетов и необходимость, опорная таблица. Соотношение длины, веса и диаметра стержней. Применение онлайн-калькулятора.

Ассортимент арматуры: дополнительные варианты маркировки

Для определения более конкретных характеристик арматуры используется специальная система дополнительной маркировки. Например, аббревиатура А5К, это профили класса А5 и буква К указывает на наличие дополнительной защиты от коррозии. Чтобы этот материал был обработан специальными средствами, обеспечивающими его долговечность.

Наличие букв в маркировке указывает на то, что арматура может быть сварной. Следует учитывать, что не все изделия, относящиеся к разным классам, могут быть сварены между собой, особенно при отсутствии обозначения марки С.

Наличие в маркировке буквы К, что означает наличие дополнительной защиты арматуры от коррозии

Говоря об ассортименте арматуры, следует упомянуть о таком термине, как запорная (или трубная) арматура. Эти типы профилей используются в санитарной сфере. Соответственно, как отдельный подвид материала, эта арматура имеет свои классы и маркировку. При этом главный параметр выбора – герметичность. Этот критерий указывает на качество отработки участка в трубопроводе, без которого сбор невозможен. герметичности на рисунке указывают характеристики упаковочного материала.

Полезный совет! Стержни арматуры с различной маркировкой и при отсутствии лучшего обозначения буквой С соединяются между собой с помощью специальных муфт и проволоки.

Как определить площадь арматуры: таблица расчетов

Площадь сечения арматуры — один из важнейших параметров, обуславливающих прочность. Чем выше предполагаемая нагрузка, тем площадь должна быть больше. Чтобы увидеть эти данные, вам необходимо связаться с вашим дилером, консультантом или прочитать техническое описание продукта. Если товар куплен б/у, расчет придется делать самостоятельно. Для этого выполните следующие действия:

  1. Измерьте диаметр. Помогает суппорт. Обратите внимание, что результат может быть некруглой единицей, поэтому его округляют, руководствуясь математическими правилами.
  2. Определить площадь сечения фитинга по его диаметру, пользуясь специальной таблицей. Вы можете использовать его, чтобы рассчитать, сколько весит 1 метр арматуры и сколько метров в тонне арматуры.

Настольные смесительные клапаны, весом 1 метр и диаметром.

Площадь поперечного сечения, см² Диаметр арматуры, мм Вес на метр арматуры г Сколько подходит тонна, м
0,283 6 222 4505
0,503 8 395 2532
0,785 10 617 1620
1 131 12 888 1126
1,54 14 1210 826
2,01 16 1580 633
2,64 18 2000 500
3,14 20 2470 405
3,8 22 2980 336
4,91 25 3850 260
6,16 28 4830 207
8,04 32 6310 158
10,18 36 7990 125
12,58 40 9870 101
15,48 45 12480 80

По таблице можно легко определить другие данные, например, сколько метров в тонне арматуры 12 мм. Смотрим на цифру 12 диаметр колонны и находим соответствующее значение длины колонны. Этот параметр равен 1126 м.

Самостоятельный расчет площади арматуры, онлайн калькулятор

Если нет необходимости самостоятельно измерять диаметр стола. Предположим, что он равен 6 мм, эту цифру нужно разделить на 2, чтобы найти радиус. Получаем результат — 3 мм в квадрате, в прямом положении — 9 мм. Полученное число нужно умножить на постоянную площадь круга Пи, равную 3,14. Результат расчетов – 28,26 мм² или 0,2826 см². Этот показатель самостоятельного расчета соответствует данным, содержащимся в таблице.

Этот метод определения площади поперечного сечения идеально точен, если арматурные стержни гладкие. Для стержней с ребристой поверхностью расчеты несколько усложняются. Эти изделия имеют большую площадь и имеют более высокую степень сцепления с бетонным раствором, что делает их незаменимыми при возведении железобетонных каркасов. Процесс расчета включает следующие этапы:

Если нет таблицы смесей для расчета площади армирования, можно воспользоваться онлайн-калькулятором

  1. Расчет показателя габаритного диаметра. Для этого делают два замера – на ребристой поверхности и узком углубленном участке. Для получения более точного измерения лучше потратиться на несколько направлений.
  2. Определение среднего арифметического путем сложения показателей и деления этой суммы на два.
  3. После расчета диаметр сечения арматуры определяется по описанной выше методике по формуле: S = π * r², где S — площадь; π — константа 3,14; г — радиус.

Полезный совет! При отсутствии таблиц вес определяется с помощью специальных расчетов.

Компьютерные программы и интернет-технологии значительно упрощают процесс расчета площади сечения арматуры. Калькулятор-онлайн позволяет сделать это за считанные минуты. Просто введите нужные параметры в ячейку, чтобы моментально получить готовый результат.

Для расчета площади армирования самостоятельно необходимо использовать формулу: S = π * r²

Что такое вес счетчиков арматуры и арматуры в тоннах: примеры расчетов

Навыки расчета диаметра стержня, так как для расчетов нужен вес арматуры. Такие знания необходимы при подготовке проектов и бюджетов строительства. Точное определение массы арматуры позволяет сэкономить на покупке материалов. Важно отметить тот факт, что крупные производители продают арматуру по цене за 1 тонну, а не за квадратный метр. Однако себестоимость продукции в таком случае обойдется в разы дешевле.

В качестве примера рассмотрим, как рассчитать массу материала, необходимого для строительства железобетонного фундамента общей длиной 100 м. Диаметр арматуры -. 10 мм. Ищите необходимые данные в таблице, они соответствуют 617 г. Это число умножаем на 100 и получаем 61 кг 700 г. Вес 1 метра арматуры можно рассчитать другими способами (из трех):

  • по типовой таблице;
  • с использованием данных о доле армирования;
  • с помощью калькулятора веса арматуры.

Благодаря точному расчету необходимого веса светильника можно сэкономить на покупке материала

Необходимое количество стержней нормативного веса рассчитывается с использованием веса из таблицы выше по отношению к метражу. Это самый простой вариант расчета (кроме онлайн-калькулятора).

Например, для строительства арматуры 14 2300 м. Вес 1 метра бруска составлял 1,21 кг. Производим расчеты: 2300*1,21=2783 кг. Таким образом, для выполнения этого объема работ потребовалось 2 т 783 кг стальных стержней. Аналогично рассчитывается количество прутков в одной тонне соответствующего диаметра. Данные взяты из таблицы.

Цена за тонну арматуры и метр стоимостных компонентов

На формирование цены любого товара влияет несколько факторов. Это относится и к аксессуарам. Разной стоимости бывают гладкие и рифленые прутки, так как изготовление последних предполагает более трудоемкий и длительный процесс. Чем сложнее технология, тем выше цена готового продукта.

Стоимость арматуры зависит от ее вида, прочности, пластичности и качества

На формирование стоимости также влияют прочность и пластичность материала. Для улучшения этих показателей в сплав добавляют кремний или хром, а для гибкости — марганец. Также важна текучесть стали.

Кроме того, формирование цены зависит от качества этикетки. Например, дополнительно оплачивать светильники с биркой Т, обозначающей термоупрочнение, или К, обозначающей стойкость к коррозии.

Полезный совет! Важный показатель себестоимости — объем продукции. Арматура, закупаемая большими партиями (тоннами), обходится значительно дешевле.

Чем больше объем покупаемой продукции, тем выгоднее цена

Производители работают по одному принципу: чем больше объем продаж, тем лучше. Именно поэтому объем покупаемой продукции существенно влияет на ее стоимость. Соответственно цена фитинга за 1 метр будет намного выше закупаемого товара в тоннах.

То, сколько запорной арматуры, влияет и на сезонность работы, так как любая постройка зависит от погодных условий. Поэтому в осенне-зимний период цена на арматуру, как и на другие виды стройматериалов, значительно падает. Этот период считается наиболее оптимальным для приобретения товара, однако следует позаботиться о соответствующем хранении.

Арматура – ​​важный материал в современном капитальном строительстве. Этот вид металла имеет ряд серьезных качественных характеристик и регламентируется эксплуатационными требованиями ГОСТ. Они отображаются в специальных таблицах и регламентах, именуемых ассортиментом аксессуаров. Знание его основных показателей и умение проводить правильные расчеты позволят не только купить качественный товар, но и значительно снизить затраты на его приобретение.

Строительные объекты с использованием композитной арматуры. Композитная арматура

Композитная арматура — материал не новый, но сегодня активно расширяющий границы применения, благодаря экономичным технологиям производства полимерных материалов. Эта современная альтернатива стальным арматурным стержням и проволоке отличается от металлических аналогов сырьевой базой, техническими свойствами и внешним видом. Выпускается по ГОСТ 31938-2012 и технических условий производителей.

Основные компоненты полимерно-композитной арматуры

В состав данного товара входят два и более материала — основной (матрица) и наполнители, в том числе армирующие. Матрица и наполнитель подобраны таким образом, что составляют общую структуру, обеспечивающую оптимальные характеристики для конкретной цели.

Матрица

Представляет собой отвержденную термореактивную смолу, обеспечивающую передачу и распределение напряжений в твердеющем наполнителе. От этой структурной составляющей зависит устойчивость изделий к влаге, огню, химическим средам. Термореактивная смола бывает полиэфирной, эпоксидной, винилэфирной, фенольной — после отверждения представляет собой твердый материал с трехмерной структурой в виде сетки.

Наполнители армирующие Это волокна — непрерывные или штапельные, что зависит от способа изготовления. В зависимости от используемого сырья различают волокна:
  • Стекло — Из неорганического стекла.
  • Базальт — Изготовлен из базальта и габродиабаза.
  • Углерод — образуют пиролиз органических волокон из прекурсоров — полиакрилонитрила или гидратцеллюлозы. По величине модуля упругости и предела прочности углеродные армирующие наполнители общего назначения делятся на высокопрочные, средне-, высоко-, сверхвысокомодульные.
  • Арамид . Исходное сырье — линейные волокнообразующие полиамиды.
  • Комбинированные композиты Увеличивающие прочность наполнители из двух или более сырьевых материалов. Например, аспатовые стержни содержат стекловолокно и волокна из термопластичных полимеров.
Арматура полимерно-композитная обозначается в соответствии с присутствующим в ее составе армирующим наполнителем:

  • АСК (АСП) — стеклорастворимый, преимущества материала — сочетание малого веса, высокой прочности и доступной стоимости;
  • АБК (АВР) — базальтосомпозит;
  • AUC (АУП) — нагар, обладает хорошей прочностью, но из-за дороговизны применение ограничено;
  • ААА (ААП) — арадокомпозит;
  • Соотв. — Комбинированный. В этой серии широко используются изделия, изготовленные на основе стеклянных и базальтовых волокон, благодаря сочетанию хорошей износостойкости и приемлемой стоимости.

Таблица основных характеристик различных видов композитной арматуры

Конструктивные особенности

Изготавливается с периодическим профилем. В конструкцию изделия входит:

  • Силовой стержень. — Твердый элемент, от которого зависят основные технические характеристики изделия.
  • Анкерный слой . Расположены равномерно, под углом к ​​продольной оси. Он образуется путем намотки на силовой стержень волокон. Улучшает сцепление полимерной арматуры с твердой бетонной смесью.

Арматура периодического профиля характеризует следующие параметры:

  • Наружный диаметр . Измеряется на вершинах периодических выступов.
  • Номинальный диаметр . Это значение указывается в маркировке изделий и используется при расчетах конструкций.
  • Ступенчатый периодический профиль . Расстояние между центрами соседних выступов определяют параллельно вертикальной оси стержня.

Положительные и отрицательные характеристики полимеркомпозитной арматуры

Данный вид арматуры пока не может выступать полноценной заменой стальным арматурным стержням. Однако есть области применения, в которых применение композитной арматуры более рационально, благодаря комплексу преимуществ, в том числе:
  • Химическая пассивность . Благодаря этому свойству полимерные изделия можно эксплуатировать в условиях воздействия морской воды, щелочных и кислых сред, дорожных химических реагентов.
  • Скорость резания Размер под строительную площадку значительно выше, по сравнению с острыми стальными стержнями.
  • Низкая теплопроводность . Полимерная арматура повышает теплоизоляционные характеристики конструкции, за счет отсутствия мостиков холода.
  • Устойчивость к низким температурам .
  • Маленькая гиря . Облегчает транспортировку продукции, складирование, монтажные работы.
  • Отсутствие проводимости по току, магнитных свойств и радиопрозрачности . Это качество обеспечивает востребованность полимерной продукции при строительстве лабораторий и других объектов, для которых важен коэффициент экранирования электромагнитных волн. В конструкциях, в которых применяется полимерная арматура, отсутствуют блуждающие токи.

Характеристики, ограничивающие область применения композитной арматуры:

  • Невозможность изгиба стержней под малым углом в месте установки . Если есть такая необходимость, изготовление гнутых изделий заказывают на производственных площадках.
  • Низкий модуль упругости ограничивает применение в вертикальных армирующих конструкциях.
  • Возможность сварки рамы . Плоские и объемные конструкции из полимерных стержней сооружаются только методом вязки и с помощью пластиковых зажимов.
  • Низкая устойчивость к высоким температурам . Поэтому не рекомендуется использовать такие изделия в конструкциях, которые подвергаются нагреву, или на объектах с повышенной пожароопасностью не рекомендуется.
  • Старение . Как и все полимеры, композитная фурнитура со временем теряет характеристики. Хотя производители заявляют, что его эксплуатационный срок составляет не менее 80 лет.

Области применения

Этот строительный материал наиболее эффективен в помещениях, в которых использование металлической арматуры нежелательно или невозможно. Полимерные армирующие стержни используются для:

  • устройства корпусов зданий, эксплуатируемых в агрессивных средах;
  • укрепление оснований или несущих стен;
  • укрепление дорожного полотна, насыпей;
  • укрепление грунтов в шахтах;
  • опалубочные устройства для крупногабаритных резервуаров;
  • укрепление стяжки пола;
  • укрепление береговой линии;
  • для выполнения гибких связей между конструктивными элементами зданий, например, между наружной стеной и отделочным фасадным материалом.

Внимание! Использование композитной арматуры в плитах перекрытий, перемычках и других элементах конструкций на растяжение не рекомендуется из-за высокой гибкости материала.

Сравнение свойств полимерного композита и стальной арматуры

Таблица сравнения характеристик стеклопластиковой и стальной арматуры

Сталь Стекловолокно Тип крепления Материал 7900 1900 г. 360 800 200 55 24 Высокая устойчивость, антикоррозионные мероприятия не требуются Высокая 47 0,46
Низколегированная сталь 25g2c или 35GS Волокна из расплава неорганического стекла, термореактивных смол и других добавок
Плотность, кг/м 3
Прочность на растяжение, МПа
Модуль упругости, гПа
Относительное удлинение, % 2,3
Химически агрессивная стойкость Коррозия требует повышения антикоррозионных характеристик, требуется защитное покрытие, например, цинковое
Электропроводность Отсутствует
Теплопроводность, Вт/МК

В качестве аргумента в пользу замены стальной арматуры на полимерную служит возможность применения полимерного изделия меньшего диаметра, по сравнению с металлическим, исходя из нормативных значений сопротивления растяжению. Приказом Минстроя и ЖКХ РФ от 08.07.2015 № 493 установлены понижающие коэффициенты в нормативном сопротивлении растяжению с учетом реальных условий эксплуатации.

Таблица понижающих коэффициентов к нормативным значениям сопротивления растяжению, представленная в ГОСТ 31938-2012

Данная таблица означает, что если полимерно-композитная арматура, например стеклопластиковая (АСК), рассчитана на работу с длительными нагрузками в помещении, расчетное значение сопротивления растяжению находится по формуле:

Р расч. = R норм. * 0,8 * 0,3 = 800 * 0,8 * 0,3 = 192 МПа

Поэтому при выборе диаметра полимерной арматуры, которой следует заменить стальную, следует пользоваться ненормативными значениями сопротивления разрыву, представленными в Госте, но рассчитанными в соответствии с реальными условиями эксплуатации.

В связи с изложенными выше факторами можно сделать вывод, что композитные арматурные стержни являются перспективным строительным материалом. Однако он эффективен лишь в определенных случаях применения, перед применением рекомендуется проконсультироваться с квалифицированными специалистами.

GD Star Rating
a WordPress Rating System

Композитная фурнитура: виды, характеристики, особенности, 5.0 из 5 — Всего голосов: 1

Композитная арматура во многом становится хорошей альтернативой традиционным материалам для армирования. Этот продукт достаточно новый на рынке, но уже успел зарекомендовать себя как функциональный продукт, способный в некоторых ситуациях полностью заменить металл. Купить композитную арматуру стоит по множеству причин, о которых пойдет речь чуть подробнее.

Типы и производство

Производство композитной арматуры ГОСТ 31938-2012 занимает несколько относительно простых операций, которые можно реализовать даже в условиях скромной мастерской. Они идентичны для всех видов продукции, которые представлены:

  • изделия на основе стекловолокна;
  • углеродное волокно
  • ;
  • Базальтовые волокна на основе
  • .

Существуют и другие типы продуктов этого класса, такие как менее распространенные арамидные волокна. Изготавливают их по сходным, с указанными, методикам: волокнистый, прочный материал пропитывают полимерами, выполняющими роль связок. При этом положительной стороной продукции по сравнению со стальной продукцией является привлекательная цена композитной арматуры.

Если рассматривать более подробно этапы изготовления, то показателен пример профилей из стеклопластика. Все начинается с сушки волокон, затем их разматывания, пропитки связующими составами и полимеризации в финале. Современное оборудование позволяет автоматизировать все этапы производства и компоновать их в рамках единой технологической линии, что позволяет получать максимальный выход готовой продукции при минимальных затратах.

Арматура составная ГОСТ 31938-2012 рассматриваемого типа изготовлена ​​из фелларовинта. Этот материал становится продуктом плавления алюминиевого стекла, которое нагревается до определенной температуры, а затем вытягивается в виде нити. Такой элемент имеет толщину не более 20 мкм. Далее такие заготовки пропитываются бризером и собираются в плотный пучок. В основе композитной арматуры ГОСТ могут выступать не только стеклянные, но и базальтовые волокна, реже используют арамидные и углеродные. Стоит подчеркнуть, что государственный стандарт на данные виды продукции вступил в силу всего несколько лет назад (в 2012 году), несмотря на то, что в нашей стране строительные материалы применяются уже не одно десятилетие. За рубежом, в частности в Японии, Европе и Америке, уже много лет работают подобные стандарты, что стало основой для производителей до принятия документа.

Кроме указанного материала применяются другие виды сырья:

  • смола;
  • петлевые нити, представляющие собой РОВНТ, наматывающие подготовленный стержень в виде нарезов, имеющий стальную арматуру;
  • этанол;
  • ацетон;
  • дицианамид.

Процесс изготовления изделий начинается после подачи 60 нитей Rovinte с помощью наконечника к тянущему механизму. Далее устройство в нужном порядке элементов будущей базальтовой арматуры или другого типа и успешно. Затем осуществляется предварительный нагрев с помощью струи горячего воздуха. После этого нагретый РОВОВТ погружают в ванну со специальным составом для пропитки. Далее заготовка протягивается через специальные узлы (ролики). В результате формируется составная арматура заданного диаметра, после чего дело доходит до следующей операции, которую выполняет обертка. Это приспособление на стержень винтовки наматывает необходимой толщины. Следует подчеркнуть, что эти элементы могут быть толстыми или тонкими. Первый вид литья предназначен для изделий с гладкой поверхностью, а тонкий — для изделий с песчаной супрой. После этого этапа композитная арматура ГОСТ 31938-2012 перемещается в туннельную печь, на входе в которую находится механизм, способный равномерно засыпать поверхность песка. На этом этапе полимеризация смолы ускоряется. Далее горячая заготовка подается в ванну для охлаждения потоком воды. Затем изготовление композитной арматуры подразумевает ее подачу на механизм выдвижения, на выходе которого нарезаются элементы необходимой длины.

  • предел прочности при растяжении металла — 390 МПа, стеклопластика — 1300;
  • 9относительное удлинение 0332 достигает 25 и 2,2% соответственно; плотность
  • в тоннах на кубический метр – 7 и 1,9 ед.;
  • диаметры профилей из стали колеблются в пределах 6-80 мм, а сечение композитной арматуры 4-25 мм;
  • форма поставки полимерных изделий зависит от пожеланий заказчика, для металлических этот аспект строго регламентирован ГОСТом, хотя и предполагает несколько вариантов;
  • по экологичности приемлемы оба вида материалов, в частности, стеклопластиковая арматура относится к 4-му классу и расценивается как малоопасная;
  • долговечность конструкций из стали расценивается в соответствии со строительными нормами, полимеров не менее полувека по нормативам;
  • по возможностям подбора, альтернативы по физико-механическим свойствам, например, стальной арматуре диаметром 8 мм соответствует 4 мм композитная, а 20-й — 16-й.

Если сравнивать цены композитной арматуры с металлической, то особой разницы не видно, однако выгода от ее использования складывается из других ее параметров. В частности, это масса, которая ниже примерно 9раз при равных характеристиках, высокой устойчивости к негативным факторам и другим положительным сторонам, которые были рассмотрены выше.

Если Вы уже определились с необходимостью купить композитную арматуру для своего проекта, предлагаем ознакомиться с ценами различных проверенных производителей на портале «Мониторинг цен». На нашем сайте вы можете сравнить цены на композитную арматуру от разных поставщиков и выбрать производителя, реализующего все самые распространенные размеры изделий из полимеров.

Фитинги из стеклопластика

, появившиеся на отечественном рынке сравнительно недавно, стали достойной альтернативой традиционным стержням из металла. Стеклянная выдержка, как еще называют этот материал, обладает многими уникальными характеристиками, выгодно выделяющими его среди других продуктов подобного назначения. Между тем, очень взвешенно подходить к выбору.

Что такое арматура из стеклопластика

Стеклопластиковая арматура, если понимать ее по конструктивным особенностям, представляет собой неметаллический стержень, на поверхность которого нанесено стекловолокно. Диаметр спиралевидного армирующего профиля из композиционных материалов может варьироваться в пределах 4-18 мм. Если диаметр стержня такой арматуры не превышает 10 мм, то она отпускается заказчиком в бухтах, если больше — то стержни, длина которых может достигать до 12 метров.

Для изготовления композитной арматуры могут применяться различные виды армирующих наполнителей, в зависимости от этого он подразделяется на несколько категорий:

  • АСК — изделия на основе стеклопластика;
  • AUC — изделия карбонатные армирующие;
  • АСС — арматура из комбинированных композиционных материалов.

На внутреннем рынке наибольшее распространение получила стеклопластиковая арматура.

Особенности конструкции

Стеклопластиковая арматура – ​​это не просто стержень из композитного материала. Он состоит из двух основных частей.

  • Внутренний стержень параллельно волокнам расположен из стекловолокна, соединенного между собой при помощи полимерной смолы. Отдельные производители выпускают арматуру, волокна внутреннего ствола которой не параллельны друг другу, а закручиваются в косичку. Следует отметить, что именно внутренний стержень арматуры из стеклопластика формирует ее прочностные характеристики.
  • Внешний слой арматурного стержня из стеклопластика может быть выполнен в виде двунаправленной навигации из волокон композиционного материала или в виде напыления мелкозернистого абразивного порошка.

Конструктивное исполнение арматурных стержней из стеклопластика, во многом определяющее их технические и прочностные характеристики, зависит от фантазии производителей и технологий, применяемых при изготовлении этого материала.

Основные свойства

Стеклопластиковая арматура

, по результатам многочисленных исследований, проведенных компетентными организациями, имеет ряд характеристик, отличающих ее от других материалов этого назначения.

  • Арматурные стержни из стеклопластика имеют малую массу, которая меньше массы аналогичных изделий из металла в 9 раз.
  • Фитинги из стеклопластика, в отличие от металлических изделий, очень устойчивы к коррозии, прекрасно противостоят воздействию кислых, щелочных и соленых сред. Если сравнивать коррозионную стойкость такой арматуры с аналогичными свойствами стальных изделий, то она выше в 10 раз.
  • Тепловые свойства у стеклопластиковой арматуры значительно ниже, чем у металлических изделий, что минимизирует риск возникновения мостиков холода при использовании.
  • Ввиду того, что стеклопластиковая арматура транспортируется значительно легче, а срок ее эксплуатации значительно больше, чем у металлической, ее использование более выгодно в финансовом плане.
  • Стеклопластиковая арматура представляет собой диэлектрический материал, не проводящий электрический ток, обладающий абсолютной прозрачностью для электромагнитных волн.
  • Использовать такой материал для создания армирующих конструкций гораздо проще, чем металлические стержни, для этого нет необходимости применять сварочное оборудование и приемы резки металла.

Благодаря своим неоспоримым преимуществам, стеклопластиковая арматура, относительно недавно появившаяся на отечественном рынке, уже успела завоевать высокую популярность как в крупных строительных организациях, так и у частных застройщиков. Между тем такая арматура имеет ряд недостатков, к наиболее существенным из которых следует отнести:

  • достаточно низкий модуль упругости;
  • не слишком высокая термостойкость.

Низкий модуль упругости стеклопластиковой арматуры является плюсом при изготовлении каркасов для усиления фундамента, но большим минусом в том случае, если она используется для армирования плит перекрытий. При необходимости обращения в таких случаях предварительно необходимо провести тщательные расчеты.

Низкая термостойкость стеклопластиковой арматуры является более серьезным недостатком, ограничивающим ее применение. Несмотря на то, что такая арматура относится к категории самоборящихся материалов и не способна служить источником распространения огня при применении в бетонных конструкциях, при высоких температурах она теряет свои прочностные характеристики. По этой причине такую ​​арматуру можно использовать только для укрепления тех конструкций, которые не подвергаются воздействию высоких температур в процессе эксплуатации.

Еще один существенный недостаток арматуры из стеклопластика следует отнести к тому, что со временем она теряет свои прочностные характеристики. Этот процесс значительно ускоряется, если на него воздействуют щелочные среды. Между тем такого недостатка можно избежать, если использовать стеклопластиковую арматуру, изготовленную с добавлением редкоземельных металлов.

Как и из чего производят фитинги из стеклопластика

Многие арматура из стеклопластика знакома не только по фото в интернете, но и на практике в строительстве, но мало кто знает, как она производится. Технологический процесс производства арматурных стержней из стеклопластика, за которым очень интересно наблюдать видео, легко автоматизируется и может быть реализован на базе как крупных, так и небольших производственных предприятий.

Для изготовления такого строительного материала в первую очередь необходимо подготовить сырье, в качестве которого используется алюминий-ПАВ стекло. Для того чтобы сделать исходное сырье, в специальных печах расплавляют необходимую степень герметичности и из полученной массы вытягивают нити, толщина которых составляет 10-20 микрон. Толщина нитей ниток настолько мала, что если их снять на фото или видео, то без увеличения получившегося снимка их не разглядеть. Маслосодержащий состав наносится на глассонию с помощью специального приспособления. Затем формируются балки, получившие название врубочных. Именно такие жгуты, собранные из множества тонких нитей, составляют основу стеклопластиковой арматуры и во многом формируют ее технические и прочностные характеристики.

После подготовки стекловолоконные нити поступают на производственную линию, где из них перерабатываются арматурные стержни различного диаметра и разной длины. Дальнейший технологический процесс, ознакомиться с которым вы можете на многочисленных видео в Интернете, выглядит так.

  • Через специальное оборудование (тумблер) нити подаются к натяжному устройству, которое одновременно выполняет две задачи: выравнивает имеющиеся в стеклоблоках напряжения, располагает их в определенной последовательности и формирует будущий арматурный стержень.
  • Пучки нитей, на поверхность которых предварительно нанесен маслосодержащий состав, их сушат горячим воздухом, что необходимо не только для их сушки, но и для незначительного нагрева.
  • Нагретые до нужной температуры балки опускаются в специальные ванны, где пропитываются связующим, также нагреваемым до определенной температуры.
  • Затем пучки нитей пропускают через механизм, с помощью которого производится окончательное формирование арматурного стержня нужного диаметра.
  • Если армирование выполнено не с гладким, а с рельефным профилем, то сразу после выхода из калибровочного механизма осуществляется навязка стеклянных бутылок на основной стержень.
  • Для ускорения процесса полимеризации вяжущих смол готовый арматурный стержень подают в туннельную печь, перед входом в стержни, изготовленные без навигации, наносят слой мелкосыпучего песка.
  • После выхода из печи, когда стеклопластиковая арматура практически готова, стержни охлаждаются проточной водой и подаются на резку либо на механизм их сохранения в бухту.

Таким образом, технологический процесс изготовления фитингов из стеклопластика не так сложен, о чем можно судить даже по фото или видео отдельных его этапов. Между тем такой процесс требует использования специального оборудования и строгого соблюдения всех режимов.

На представленном ниже видео можно более наглядно ознакомиться с процессом производства стеклокомпозитных машин на примере работы производственной линии Волк-2.

Параметры — вес, диаметр, шаг навигации

Арматура, для изготовления которой используется стеклопластик, характеризуется рядом параметров, определяющих область ее использования. К наиболее значимым относятся:

  • вес одного прочного метра арматурного проката;
  • для изделий с рельефным профилем — шаг намотки стеклопластиковых балок на их поверхность;
  • диаметр арматурного стержня.

Сегодня фитинги с рельефным профилем выпускаются в основном с шагом тангажа 15 мм.

Наружный диаметр арматурного стержня характеризуется числом, которое присваивается изделию в соответствии с техническими условиями на производство таких изделий. В соответствии с ТУ стержни арматурные из стеклопластика выпускаются под следующими номерами: 4; пять; 5,5; 6; 7; восемь; 10; 12; четырнадцать; шестнадцать; 18. Вес путевого метра арматурных стержней из стеклопластика, представленных на современном рынке, колеблется в пределах 0,02-0,42 кг.

Типы фитингов из стеклопластика и их область применения

Арматура, для производства которой используется стеклопластик, имеет множество разновидностей, отличающихся друг от друга не только диаметром и формой профиля (гладкая и с рифлением), но и условиями использования. Так, специалисты выделяют стеклопластиковую арматуру:

  • рабочий;
  • в сборе;
  • дистрибутив;
  • специально предназначен для армирования бетонных конструкций.

В зависимости от решаемых задач такая арматура может использоваться как:

    стержни
  • шт.;
  • элемента армирующей сетки;
  • Арматурные рамы различных конструкций и размеров.

Несмотря на то, что арматура из стеклопластика появилась на отечественном рынке совсем недавно, предприятия, строительные организации и частные лица уже достаточно активно используют ее для решения различных задач. Так, использование стеклопластиковой арматуры в строительстве набирает популярность. С ним отбраковывают фундаменты и другие конструкции из бетона (дренажные колодцы, стены и др.), применяют для усиления кладки, выполняемой из кирпича и блочных материалов. Технические характеристики стеклопластиковой арматуры позволяют успешно использовать ее в дорожном строительстве: для армирования дорожного полотна, укрепления насыпных и слабых грунтов, создания монолитных бетонных оснований.

Частные лица, которые самостоятельно занимаются на стройке или на даче, также успели оценить преимущества этого материала. Интересен опыт использования стеклопластиковой арматуры на дачах и в богах частных домов в качестве дуги для строительства теплиц. В Интернете можно найти множество фото таких аккуратных и надежных конструкций, которые не подвержены коррозии, легко ставятся и также легко демонтируются.

Большим преимуществом использования такого материала (особенно для физических лиц) является простота его транспортировки. Стеклопластиковую арматуру в компактной бухте можно увезти даже на легковом автомобиле, чего нельзя сказать о металлических изделиях.

Что лучше — стеклопластик или сталь?

Чтобы ответить на вопрос, какую фурнитуру лучше использовать — стальную или стеклопластиковую, — следует сравнить основные параметры этих материалов.

  • Если арматурные стержни из стали обладают упругостью и пластичностью, то изделия из стеклопластика обладают только упругостью.
  • По прочности изделия из стеклопластика металлические значительно превосходят металлические: 1300 и 390 МПа соответственно.
  • Более предпочтителен стеклопластик и коэффициент теплопроводности: 0,35 Вт/м*С0 — против 46 у стали.
  • Плотность стержней арматуры из стали — 7850 кг/м3, из стеклопластика — 1900 кг/м3.
  • Изделия из стеклопластика
  • , в отличие от стальной арматуры, обладают исключительной коррозионной стойкостью.
  • Стеклопластик является диэлектрическим материалом, поэтому изделия из него не проводят электрический ток, отличаются абсолютной прозрачностью для электромагнитных волн, что особенно важно при строительстве сооружений определенного назначения (лаборатории, исследовательские центры и т. п.).

Между тем стеклопластиковые изделия плохо эксплуатируются на изгиб, что ограничивает их применение для армирования плит перекрытий и других высоконагруженных железобетонных конструкций. Экономическая целесообразность применения арматурных стержней из композиционных материалов заключается в том, что их можно приобрести именно в том количестве, которое вам необходимо, что делает их использование практически расточительным.

Резюмируем все вышесказанное. Даже учитывая все уникальные характеристики композитной арматуры, применять ее нужно очень необдуманно и только в тех областях, где этот материал лучше всего себя проявляет. Нежелательно использовать такую ​​арматуру для усиления бетонных конструкций, которые в процессе эксплуатации будут испытывать очень серьезные нагрузки, способные вызвать ее разрушение. Во всем остальном использование стеклопластика и других композиционных материалов подтвердило свою эффективность.

Несмотря на то, что до сих пор идут споры о замене композитной арматуры на стальную, большинство выбирают именно композитную. И не зря, ведь у него есть неоспоримые преимущества. Простота монтажа и транспортировки, коррозионная стойкость и низкая теплопроводность экономят почти 60% средств при замене металлической арматуры на композитную. Армирование композитной арматурой Выполняется в соответствии с нормативно-технической документацией.


Производство композитной арматуры «АрмПласт»

Завод «АрмПласт» самостоятельно производит неметаллическую композитную арматуру полимерную. Мы создаем его в нескольких вариантах исполнения и нескольких видах – стеклопластиковый, базальтопластиковый и стеклозальтовый.

Стеклопластиковая арматура изготавливается из стеклоровинга и состоит из стеклопластикового стержня с базальтовой армирующей нитью в виде периодического профиля.

Арматура композитная и базальтовая изготавливается из базальтового ровинга. Композитная стеклопластиковая арматура в свою очередь подразделяется на классическую стеклопластиковую арматуру с периодическим профилем, стеклопластиковую арматуру с песчаным покрытием и с песчаным покрытием и периодического профиля. В этих видах композитной арматуры используются наждачная бумага и периодический профиль для большей адгезии с бетоном. Диаметры свыше 12 мм изготавливаются прутками, длина по согласованию с заказчиком, а диаметры менее 12 мм изготавливаются бухтами.

Изобретение композитной арматуры специалисты строительного дела относят к 60-м годам прошлого века. В этот период в США и в Советском Союзе были развернуты активные исследования его свойств.

Однако, несмотря на достаточно солидный возраст, этот материал до сих пор не знаком большинству разработчиков. Эта статья поможет вам восполнить пробел в знаниях о фитингах из стеклопластика, их свойствах, преимуществах и недостатках.

Попутно отметим, что этот материал очень спорный. Производители хвалят его на все лады, а практики строителей относятся с недоверием. Простые граждане смотрят на тех, на других, не зная, кому верить.

Что такое композитная арматура, как она производится и где применяется?

Кратко структуру композитной арматуры можно описать как «волокно в пластике». Его основа устойчива к разрыву из углерода, стекла или базальта. Жесткость составному стержню придает эпоксидная смола, обволакивающая волокна.

Для лучшего сцепления с бетоном на стержень наматывается тонкий шнур. Он изготовлен из того же материала, что и основной стержень. Шнур создает винтовой рельеф, как у стали. Затвердевание эпоксидной смолы происходит в сушильной камере. На выходе из него композитную арматуру слегка натягивают и разрезают. Некоторые производители до полимера подрезают пластиковые песчаные стержни для улучшения сцепления с бетоном ровных участков.

Область применения фитингов из стеклопластика нельзя назвать очень широкой. Применяется в качестве гибких связей между облицовкой фасада и несущей стеной, а также укладывается в дорожные плиты и опалубку резервуаров. В каркасах, укрепляющих ленточные фундаменты и бетонные перекрытия, пластиковая арматура применяется не так часто.

Ставить составные стержни в перекрытие плиты, перемычки и другие растягивающие конструкции не рекомендуется. Причина в повышенной гибкости этого материала.

Физические свойства композитной арматуры

Модуль упругости полимерного композита значительно ниже, чем у стали (от 60 до 130 против 200 ГПа). Это означает, что там, где металл вступает в работу, предохраняя бетон от образования трещин, пластик все равно продолжает гнуться. Прочность на растяжение стержня из стеклопластика в 2,5 раза выше, чем у стального.

Основные прочностные параметры композитной арматуры приведены в таблице №4 ГОСТ 31938-2012

Здесь мы видим основные классы композиционного материала: АСК (стеклопластиковый композит), АВС (базальтовое волокно), АУК (углерод), ААА (АРДКОМПОЗИТ) и АСС (комбинированный — стекло+базальт).

Наименее прочная, но и самая дешевая – арматура из стеклопластика и базальтокомпозита. Самый надежный и в то же время самый дорогой материал сделан на основе углеродного волокна (AUC).

Мы вернемся к прочностным свойствам материала, когда будем сравнивать его с металлом.

А пока рассмотрим другие характеристики этого материала:

  • К положительным качествам композита можно отнести его химическую инертность. Не боится коррозии и воздействия агрессивных веществ (щелочной среды бетона, морской воды, дорожных реагентов и кислот).
  • Масса пластиковой арматуры в 3-4 раза меньше стальной. Это дает экономию при транспортировке.
  • Низкая теплопроводность материала улучшает энергосберегающие характеристики конструкции (отсутствуют мостики холода).
  • Композитная арматура не проводит электричество. В конструкциях, где он используется, не возникает короткого замыкания проводки и блуждающих токов.
  • Композитный пластик магнито- и радиопрозрачный. Это позволяет использовать его при возведении конструкций, где необходимо исключить фактор экранирования электромагнитных волн.

Стекловолоконный стержень при 90 градусах на стройплощадке не сгибается

Недостатки композитной арматуры:

  • Невозможность гибкости при малом радиусе в условиях строительства. Защитные стержни необходимо заказывать заранее у производителя.
  • Невозможность сварки каркаса (минус относительный, т.к. даже для стальной арматуры лучший способ соединения — кусачки, а не сварка).
  • Низкая термостойкость. При сильном нагреве и возгорании бетонная конструкция, армированная композитными стержнями, разрушается. Стеклопластик не боится высоких температур, но связующий пластик теряет свою прочность при нагреве выше +200 С.
  • Старение. Общий минус всех полимеров. Неметаллическая арматура не является исключением. Его производители завышают срок службы до 80-100 лет.

Вязание пластиковых хомутов или стальной проволоки — единственно возможный способ сборки каркаса

Какие клапаны лучше металлические или стеклопластиковые?

Один из основных аргументов, приведенных в пользу стеклопластика, по сравнению с ним, более низкая цена. Однако, заглянув в ценники поставок металла, вы убедитесь, что это не так. Стоимость металла в среднем на 20-25% ниже композита.

Причина путаницы в том, что продавцы пластика учитывают так называемый «эквивалентный» диаметр. Логика здесь такова: неметаллическая арматура для зазора прочнее стальной конструкции. Поэтому полимерный стержень меньшего диаметра выдержит такую ​​же нагрузку, как и более толстая стальная арматура. Исходя из этого, делается вывод: для усиления конструкции пластика необходимо меньше, чем металла. Отсюда и появляется более «низкая» цена.

Для аргументированного сравнения металлокомпозита необходим нормативный документ. Сегодня такое руководство уже доступно. Это приложение «Л» к приказу Минстроя России №493/ПР от 08.07. 2016

В пункте L.2.3. Лосось для рядовых застройщиков, но очень интересный для профессионалов содержит два понижающих коэффициента для всех видов композитной арматуры.

Например, самый распространенный стеклопластик (ASC):

  • При действии длительной нагрузки предел ее прочности на растяжение должен умножаться на 0,3. То есть вместо 800 МПа получаем 240 МПа (800х0,3=240).
  • Если конструкция работает на открытом воздухе, полученный результат необходимо умножить еще на 0,7 (240 МПа х 0,7 = 168 МПа).

Таблица с понижающим коэффициентом для композитной арматуры

Таблица с коэффициентами, учитывающими условия эксплуатации

Теперь можно корректно сравнивать прочность пластиковой арматуры с металлической. Для примера возьмем конструкционную сталь марки А500. Она обладает предельным сопротивлением растяжению с учетом предела прочности 378 МПа. В стеклопластиковом композите мы получили всего 112 МПа.

Наше небольшое исследование наглядно иллюстрирует таблицу реальной, а не теоретической равноценной замены стальной арматуры композитной. Ее можно использовать при выборе и покупке.

После просмотра этой таблицы нетрудно заметить, что пластика на равноценную замену металла требуется не меньше, а больше металла. Только самый дорогой углеродорастворимый материал (AUC) превосходит равный ему по диаметру сталь.

Ассортимент и цена композитной арматуры

Наибольшей популярностью на стройке пользуется арматура из стеклопластика. Его сортировку и средние цены мы свели в одну таблицу.

О том сколько весит пластиковая арматура разных диаметров вы можете узнать из таблицы ниже.

Реализуем материал в бухтах по 200, 100 и 50 метров и в виде стержней любой длины.

С учетом ценового фактора (выравнивание металлокомпозитом будет стоить дороже) Мы не можем рекомендовать композитную арматуру для повсеместного применения в частном строительстве.

Для армирования ригелей, плит перекрытий, балок, колонн и диафрагм жесткости специалисты настойчиво советуют не ставить. Как конструктивно использовать такую ​​арматуру. Для армирования забойных фундаментов можно использовать.

Плоский фундамент с каркасом из фитингов из стеклопластика

Для укрепления свайных конструкций из дерева и ленточных фундаментов лучше купить стальные прутки.

Приложение A. Краткий обзор опыта останова и вывода из эксплуатации атомных электростанций в США и Российской Федерации. Приложение B. Краткий обзор нормативно-правовой базы для останова и вывода из эксплуатации атомных электростанций в США и Российской Федерации. Приложение C. Рекомендуемые схемы документации по выводу из эксплуатации (Технический отчет)

Приложение A – Краткий обзор опыта останова и вывода из эксплуатации атомных электростанций в США и Российской Федерации. Приложение B. Краткий обзор нормативно-правовой базы для останова и вывода из эксплуатации атомных электростанций в США и Российской Федерации. Приложение C. Рекомендуемые схемы документации по выводу из эксплуатации (Технический отчет) | ОСТИ.GOV

перейти к основному содержанию

  • Полная запись
  • Другое связанное исследование

Резюме не подготовлено.

Авторов:
Гаррет, С. М.
г.
Дата публикации:
Исследовательская организация:
Тихоокеанская северо-западная национальная лаборатория. (PNNL), Ричленд, Вашингтон (США)
Организация-спонсор:
Министерство энергетики США (США)
Идентификатор ОСТИ:
1344
Номер(а) отчета:
PNNL 11769 Приложения A, B, C; AF1530000
Проект НИОКР: 22415; АФ1530000; РНН: US0101273
Номер контракта с Министерством энергетики:
АК06-76РЛ01830
Тип ресурса:
Технический отчет
Ресурсное отношение:
Прочая информация: PBD: 20 октября 1998 г.
Страна публикации:
США
Язык:
Английский
Тема:
21 СПЕЦИАЛЬНЫЕ ЯДЕРНЫЕ РЕАКТОРЫ И СОПУТСТВУЮЩИЕ УСТАНОВКИ; 29ЭНЕРГЕТИЧЕСКОЕ ПЛАНИРОВАНИЕ, ПОЛИТИКА И ЭКОНОМИКА; ВЫВОД РЕАКТОРА ИЗ ЭКСПЛУАТАЦИИ; ДОКУМЕНТАЦИЯ; АТОМНАЯ ЭЛЕКТРОСТАНЦИЯ; РОССИЙСКАЯ ФЕДЕРАЦИЯ; ОСТАНОВ РЕАКТОРА; США; ДАННЫЕ; НОРМАТИВНЫЕ ДОКУМЕНТЫ; РЕКОМЕНДАЦИИ

Форматы цитирования

  • MLA
  • АПА
  • Чикаго
  • БибТекс

Garrett, S M. Приложение A. Краткий обзор опыта останова и вывода из эксплуатации атомных электростанций в США и Российской Федерации. Приложение B. Краткий обзор нормативно-правовой базы для останова и вывода из эксплуатации атомных электростанций в США и Российской Федерации. Приложение C. Рекомендуемые схемы документации по выводу из эксплуатации . США: Н. П., 1998. Веб. дои: 10.2172/1344.

Копировать в буфер обмена

Garrett, S M. Приложение A. Краткий обзор опыта останова и вывода из эксплуатации атомных электростанций в США и Российской Федерации. Приложение B. Краткий обзор нормативно-правовой базы для останова и вывода из эксплуатации атомных электростанций в США и Российской Федерации. Приложение C. Рекомендуемые схемы документации по выводу из эксплуатации . Соединенные Штаты. https://doi.org/10.2172/1344

Копировать в буфер обмена

Гаррет, С. М. 1998. "Приложение A - Краткий обзор опыта останова и вывода из эксплуатации атомных электростанций в Соединенных Штатах и ​​Российской Федерации. Приложение B - Краткий обзор нормативно-правовой базы для останова и вывода из эксплуатации атомных электростанций в Соединенных Штатах и ​​Российской Федерации "Федерация. Приложение C - Рекомендуемые схемы документации по выводу из эксплуатации". Соединенные Штаты. https://doi.org/10.2172/1344. https://www.osti.gov/servlets/purl/1344.

Копировать в буфер обмена

@статья{osti_1344,
title = {Приложение A – Краткий обзор опыта останова и вывода из эксплуатации атомных электростанций в США и Российской Федерации. Приложение B. Краткий обзор нормативно-правовой базы для останова и вывода из эксплуатации атомных электростанций в США и Российской Федерации. Приложение C – Рекомендуемые схемы документации по выводу из эксплуатации},
автор = {Гарретт, С М},
abstractNote = {Реферат не подготовлен.},
дои = {10.2172/1344},
URL = {https://www.osti.gov/biblio/1344}, журнал = {},
номер =,
объем = ,
место = {США},
год = {1998},
месяц = ​​{10}
}

Копировать в буфер обмена


Посмотреть технический отчет (18,07 МБ)

https://doi. org/10.2172/1344


Экспорт метаданных

Сохранить в моей библиотеке

Вы должны войти в систему или создать учетную запись, чтобы сохранять документы в своей библиотеке.

Аналогичных записей в сборниках OSTI.GOV:

  • Аналогичные записи

тамаг Pagpipilian двух гарантийных страниц maaasahan

Гарантия лучших бакалавров, так как бенефициарии калакаль в другой промышленности, ай самый первый. Чтобы выбрать качество продукта, убедитесь, что он используется для продуктов, специально предназначенных для разных параметров. Собранный из стержня, который имеет значение для диаметра, большого и сексуального стержня. Все его характеристики содержат термин — диапазон арматуры. Sasabihin са его артикулон это больше, чем tungkol са hanay нг mga kinakailangan.

Ang Armature Ay Nagtaguyod ng mga pamantayanan para sa crossesception, бигат в диаметре

Nilalaman

  • 1 Saklaw ng Aplikasyon, MGA Tampok Ng Pampalakas: Diameter, klase, pagmarka, pagsaka, папастах, пагсака, пагсака, пагсака, пагмаза, пагоста. Таблица ассортимента арматурных стержней: ассортимент продукции и другие классы
    • 0333
    • 2.2 A500S fittings: GOST, pangunahing mga parameter at katangian
    • 2.3 Mga kinakailangan sa GOST: pampalakas B500, mga tampok ng paggawa nito
  • 3 Saklaw ng pagpapalakas: karagdagang mga pagpipilian sa pagmamarka
  • 4 Paano matukoy ang lugar ng pampalakas: talahanayan ng pagkalkula
    • 4.1 Pagkalkula ng sarili ng lugar ng pampalakas, calculator sa online
  • 5 Gaano karami ang timbang ng isang metro ng pampalakas at kung ilang metro ng pampalakas sa isang tonelada: mga halimbawa ng mga kalkulasyon
  • 6 Rebar na presyo bawat tonelada at bawat metro: mga bahagi ng gastos

Saklaw ng aplikasyon, mga tampok ng pampalakas: diameter, klase, pagmamarka, pagsunod sa GOST

Ang pagpapalakas ay isang mahalagang sangkap sa pangkalahatang listahan ng mga материалы са гусали. Это nailalarawan с помощью большого количества приложений в различных южных странах. Хинди magagawa является одним из наиболее важных иконкретных Istraktura Nang wala Ito, который имеет большое значение, а также Sumusuporta Kapwa в Pundasyon очень малиит на bahay и в са Pagtatayo ng malakihang Tulay ng Riles или путепровод. Технологический пампалаки используются для изучения структуры саламина.

Ginagamit ang pagpapalakas sa konstruksyon sa iba’t ibang yugto ng konstruksyon

Kahit na sa paunang yugto ng pagbuo ng disenyo at tantyahin ang dokumentasyon, ang bawat inhinyero at arkitekto na may respeto sa sarili ay nasa isang kamay ng isang espesyal na talahanayan Соотношение больших и видеоматериалов пампалаков, патина в поперечном сечении пампалаков на бараше alinsunod sa itinatag na mga regulasyon ng estado. Согласно ГОСТ 5781-82. Гаюндин, продукт соответствует требованиям ГОСТ 52544-2006, СТО АСЧМ 7-93, ТУ 14-1-5254-94. Kinocontrol nga, который контролируется kinakailangan для того, чтобы получить лучшие продукты. Получение информации в терминах — это самые популярные пампалаки.

Кабинет из билога из металла на тонком металле с гофрированным или гофрированным покрытием. Ginawa анг его из нескольких самых популярных бакалей. Угол диаметра стержня составляет 4 80 мм. Этот продукт имеет классы A1 — A6.

Угловой диаметр, иное, и малое поперечное сечение арматуры или проволоки, все, что нужно, чтобы получить гало продукта. MGA produktong это Ай Инури Рин Ayon са различных katangian, kabilang лакас, tibay, tiyak на грабидад и другие katangian, на tatalakayin са ibaba.

Классы продуктов: набор продуктов для настройки лаков и механических параметров

Выбор ассортимента (или ассортимента), с. uriin анг MGA это са MGA Pagkakaiba-иба alinsunod с MGA типикал на katangian. Индивидуальный параметр с таким номером:

Количество параметров, доступных для изменения параметров, таких как данные, профиль и материал, указанный в

  • материалы, используемые для производства продуктов;
  • sukat ng pampalakas, tulad ng laki, диаметр, uri ng ibabaw;
  • профиль

Nakatutulong пайо! Продукт содержит упаковку с небольшим диаметром. Изготовление металлических изделий из металла толщиной 10 мм производится на катушке, а также с учетом этого параметра, полученного в результате упаковки с маркировкой в ​​соответствии с требованиями.

Арматура изготавливается из гипсового сплава с любыми деталями, матами, кавадами или рамами. Батай са лайунин нито, nahahati это са isstruktura, angkla, pagpupulong или pagtatrabaho. Isinasaalang-alang нито pagkakaroon или kawalan ng pag-igting, пати на рин angangailangan до palakasin анг istraktura са tiyak на Lugar. Пампалаки могут помочь вам получить или получить.

Папапалаки могут маркировать гамму и маркировку в других местах, где есть все, что нужно, диаметр пампалаков, пати на рин антас лакас, какой-то умный и черный, как механика, и так далее. Неудобная буква A (Mas madalas B) с таким индексом, который содержит информацию о пампалаках в классическом стиле, не содержит символа на торговой марке. Isasaalang-alang наминь общих и лучших пампалаков klase са конструкции в этой статье.

Арматура имеет самые большие классы, и она может быть очень красивой.

Ассортиментная таблица арматуры: наборы и каталоги различных классов

Каждый из вариантов имеет минимальную терминологию и маркировку конструкций. Кроме того, вы можете использовать материалы, каби- лировать кабиты, может ходить по-ури, возможно, чтобы просто глотать и мaргaть мaрaминг прaссo мaaaрa.

Специальное предложение, связанное с пампалаками, позволяет легко перемещаться по страницам и этикеткам. Mayroon это очень просто и naiintindihan na istraktura, binubuo ng maraming mga haligi, kung saan una ay ang angunahing pagmamarka, and pagkatapos y ang kaukulang katangian:

  • большой;
  • малый диаметр sukato;
  • считывается с нагрузочной способностью;
  • встроенный в binibigyang diin на конкретную структуру;
  • kamag-anak на halaga ng pagpahaba pagkatapos ng pagkalagot;
  • haba ng tungkod;
  • Бакал на Градо.

Пампалаки класса A240 могут иметь разные размеры, поперечное сечение от 6 до 40 мм. о, в кабалигтаране, измерьте его в нескольких шагах от метро в Тонеладанг Пампалаки 12 мм. Для того, чтобы отметить багу, самый простой вариант с минимальной информацией о ручном режиме.

Группа пампалаков дает больше информации о двух и более кратких описаниях, лаки и лайни нито. В некоторых случаях, кроме того, в соответствии с требованиями стандартов, киноконтроль ГОСТ 5781 82 яркости и других марок. Этот свет может иметь несколько продуктов, доступных в классе из AI и AVI. Алинсунод то же самое, ангго айтиналага в том числе сумусунод: А2240, А300, А400, А500, А600, 800 на А1000.

Арматура класса А240С может быть изготовлена ​​из различных материалов, а также из миноритарных продуктов А300С, А400400, А500С, патины 600, 600600, 800, 800800 и А1000 и других марок.

Nakatutulong пайо! Mayroong включает в себя кодировку фитингов, которая включает в себя: фитинги A-400-C Ø12. У вас есть несколько марок материалов, состоящих из 400 групп пампалаков, 12 диаметров стержней.

Один из классов в классе A300, который используется для участия в нескольких классах

.0005

Группировка пампалаков может иметь различные характеристики, а также данные, которые можно использовать для парехо в зависимости от того или иного или радикального изменения. Уточнить все параметры, которые вы хотите, чтобы они были.

АI или А240 — пампалаки, которые имеют размер 6 дюймов 40 мм. Он используется для создания основных продуктов, предназначенных для производства монолитных конструкций и поддержки. Арматурный стержень любого диаметра поставляется в комплекте, упакован в пакет. Наконечник, поставляемый с продуктом с поперечным сечением 12 мм в катушке.

Угол АII или А300 с профилем с гофрированным профилем и диаметром 10 и 80 мм. Набирайте материал, который помогает понять малакаса в прессе. Nagsisilbi silang batayan ng sumusuporta na istraktura, na papapailalim sa pangunahing pag-load. Создавайте его в соответствии с многообразием гусали, монолитным и многообещающим.

АIII или А400, А500 — нагрудные в баре с широким профилем с шестигранным профилем 40 мм. Самый лучший набор рабочих мест для самых простых приложений в основном и многопромышленном или коммерческом строительстве. Делайте это, добавляя конкретные продукты, добавляя количество и вкус. Продукты с диаметром 10 мм находятся на катушке, больше на этом — на другом.

а — макинис на тунгкод, класс А240; б — патрубок профиля класса А300; в — класс А400 на мас матаасе; g — класс кавад B600

АIV или А600 — тонкий корпус с диаметром 10-32 мм. Используйте его, чтобы избавиться от стресса на элементах. Этот продукт включает в себя класс AIII, но не может быть больше, чем когда-либо.

AV или A800 является одним из самых популярных пампалаков с большим количеством антарктических лаков. Сохраните это в себе, чтобы получить маленькое и большое количество воды, включая воду, пирс, метро, ​​установку гидроэлектростанций.

А6 (А1000) — гавай с бакал на люмалабан с инит. Может быть, это nadagdagan antas ng paglaban са iba’t ibang mga uri ng pagpapapapangit. Сделано это с помощью конструкции большого размера.

Фитинги A500S: ГОСТ, с параметрами и параметрами

Дальняя длинная категория является лучшим выбором, который может быть использован в пампалаках (A400 или A500) в соответствии с нашими стандартами, на всех языках Нюансы и нюансы конструкции. Нагсалита tungkol в структуре структуры, используемой в соответствии с требованиями ГОСТ A500. Kinokontrol нито контролирует два профиля, которые могут быть удалены, а также параллельны друг другу выступы в любом месте. Bukod это, хинди, как правило, пересекаются с вещами, которые можно найти в качалке бара.

Фитинги класса A500 имеют самые высокие характеристики, они связаны с катушкой и стержнем

Профиль имеет очень красивый и красивый вид. Удилище пампалаков A500 может иметь минимальную длину 6 м, а максимальную — 25 м. Самый лучший стержень длиной 12 м. Есть таблица ассортимента, A500S, представленная в начале из нескольких основных марок, таких как St3SP, St3PS и St3GPS. Материал может быть очень красивым, только хинди, как только вы это сделаете.

Nakatutulong пайо! Возможно изготовление фитингов A500C с помощью аппарата для электродуговой сварки. Это означает, что вы можете использовать C в пометке профиля. Качество не требует минимального количества элементов легирования.

Позитивное управление природными пампалаками в сумме:

  • nadagdagan na antas ng lakas and kakayahang umangkop, kawalan ng mahinang pasakaka puntos na aaring manaaring;
  • medyo mababa ang gastos sa produksyon and, bilang isang resulta, abot-kayang gastos ng balbula bawat tonelada;
  • , который включает в себя большую плату A500, позволяет получить дополнительную информацию о продуктах, используемых в процессе подготовки.

Класс A500 имеет только хинди конструкции типа, кунди пати на рин в коммерческой и промышленной индустрии

Типоразмера по ГОСТ: пампалаки B500, тампоны нито

Возврат к A500C позволяет сжимать элементы. В некоторых случаях, качество бетонирования необходимо для того, чтобы разделить структуру бакала в соответствии с принципами. Можете использовать профиль для проекта, выполненного в соответствии с классом ІІ и ІІІ. Аналог универсального кабеля А500С включает 500 фитингов.

Ayon в кемикале и технологическом каталоге hilaw на материалы и istraktura, кабит на B500C, а также сумма в Европе. Великолепный результат является каким-то образом. Матаас антас пластичности, рисование пампалаков, можно использовать, чтобы увеличить их. Этот продукт имеет классификацию, соответствующую Российской Федерации, в соответствии с ГОСТ Р 52554. Он создан для того, чтобы создать иллюстрацию из различных источников и в соответствии с требованиями.

Насабинг istraktura ginagamit са Mga agresibong kapaligiran. Арматурный стержень используется в любых независимых конструкциях и рамах и продуктах. Да, ни один из них, B500C, является лучшим поставщиком мячей на миньарках A400, A400C, A240. Кабинет B500C с общим параметром:

Кабинет B500 указан во всех странах Европы

  • может быть отправлен в Европу;
  • Бесплатно
  • nagpapahaba ng 1,4%, nakatiis ng pag-load na gigit sa 3%;
  • nailalarawan с сообщением о том, что можно узнать.

Tulad ng пункт са patakaran са pagpepresyo, naiiba это и nakasalalay са mga katangian нг kabit и daming mga kinakailangang produkto.

Kaugnay na artikulo:

Pagpapalakas: bigat и haba, ratio и mga kalkulasyon sa gawaing konstruksyon

Один и тот же номер для расчетов, талаханаян анггуниан. Угловое соотношение, большой и диаметр стержня. Приложение онлайн калькулятор.

Saklaw ng pagpapalakas: karagdagang mga pagpipilian sa

Upang matukoy ang tiyak na mga katangian ng pampalakas, isang espesyal karagdagang sistema ng mamarka ay. Halimbawa, подтвердив A5K, имеет его профиль в классе A5, и пусть Кей снабжает гарантией защиты от всех болезней. Для этого, материал является главным, особенно для того, чтобы понять, что это не так.

Соединение с маркировкой C по маркировке, состоящей из сварных фитингов. Dapat tandaan на хинди все продукты, которые можно найти в различных классах, могут сваривать сварку в соответствии с вашими предпочтениями.

Марка знака содержит тайтик К, а это означает, что бальзам имеет многократный протекшен, установленный в каагнасане.

Nagsasalita tungkol в различных кабитах, которые могут быть включены в термин, как отключение (трубопровода) кабита. Профиль пользователя создан в соответствии с вашими предпочтениями. Alinsunod то же самое, как два подтипа материи, пампалаки на этом могут быть разные классы и марки. В зависимости от этого, все параметры, связанные с большим количеством параметров. Это означает, что он обеспечивает качество трубопровода, что делает его невозможным. Индекс высокого качества включает в себя каталоги упаковки материалов.

Nakatutulong пайо! Mas mahusay на magkaugnay нг mga nagpapatibay на баре с различными марками и kawalan ng titik C са pagtatalaga с помощью специальных nagkabit и kawad.

Параметр, определяющий значение пампалаков: talahanayan ng pagkalkula

Площадь поперечного сечения пампалаков является самым лучшим параметром, который имеет значение. Kung mas mataas ang inaasahang pagkarga, dapat mas malaki ang lugar. Чтобы получить данные об этом, вы можете получить информацию от консультанта, получающего информацию о продуктах. Купите продукт, который вы покупаете, чтобы получить удовольствие от вашего вкуса. Чтобы узнать это, нажмите на шундин и пометьте это:

  1. Сукатин и диаметр. Штангенциркуль работает быстро. Первоначальный результат, который может быть хинди билог, который включает в себя, samakatuwid это в двух словах, в первую очередь, в математике.
  2. Площадь поперечного сечения пампалаков с большим диаметром ни то, ни другое имеет особое значение. В конце концов, вы можете рассчитывать на 1 метро в Пампалаках, а также в других городах, расположенных в Пампалаках.

Таблица ассортимента арматуры, бигат 1 м в диаметре.

Пол креста, люгар, см² Диаметр арматуры, мм Линейные большие пампалаки, г Илан в пампалаках в тоннеладе, м
0,283 6 222 4505
0,503 8 395 2532
0,785 10 617 1620
1 131 12 888 1126
1,54 14 1210 826
2,01 16 1580 633
2,64 18 2000 500
3,14 20 2470 405
3,8 22 2980 336
4,91 25 3850 260
6,16 28 4830 207
8,04 32 6310 158
10,18 36 7990 125
12,58 40 9870 101
15,48 45 12480 80



Salamat sa talahanayan, madali mong matukoy ang pang data, halimbawa, kung gaano karaming metro sa tonladang pampalakas 12 мм. Назовите показатель степени 12 на графике диаметра и начните колебаться в пределах графика. Его параметр составляет 1126 метров.

Рассчитывайте цены в пампалаках, калькулятор в Интернете

Если вы не знаете, что делать, если вы не знаете, что вам нужно. Размер его составляет 6 мм, его диаметр составляет 2 с небольшим радиусом. Размер наименьшего результата — 3 мм, размер — 9 мм. В результате, как показано на карте, вы можете выбрать один из двух вариантов, включая 3.14. Результат расчета составляет 28,26 мм² или 0,2826 см². tagapagpahiwatig ngcallkula ng sarili на этом tumutugma с данными в talahanayan.

Укажите площадь поперечного сечения, которая соответствует размеру арматуры. Для бараса с гофрированными и другими, калькуляции очень многообразны. Наилучший продукт может быть самым плохим и самым лучшим в мире, который всегда был создан в основном в мире. Касама предлагает запрос на расчет суммы по номеру телефона:

. Если у вас есть таблица ассортимента, вы можете воспользоваться онлайн-калькулятором, чтобы рассчитать количество пампалаков

  1. Уточняйте размер диаметра. Для этого, вы можете использовать его как ребристую и глубокую в углублениях. Чтобы увидеть больше результатов, вы можете получить много хороших результатов в самых красивых местах.
  2. Арифметика, связанная с арифметикой, может быть использована для повышения точности и эффективности 2.
  3. Расчет диаметра и площади поперечного сечения в пампалаках имеет естественный вид, который имеет форму, а также формулу: S = π * r², что соответствует размеру; π — паре-парехо анг халаганг 3.14; рай угловой радиус.

Nakatutulong пайо! Kung talahanayan на хинди magagamit, pagkatapos ang timbang natutukoy с помощью специальных расчетов.

Компьютерная программа и технология в Интернете является очень простой процедурой расчета поперечного сечения пампалаков. Получите онлайн-калькулятор, который позволяет получить информацию в любой момент. Спросите, чтобы получить tagapagpahiwatig в ячейке, чтобы быстро получить результат.

Чтобы рассчитать количество мест в пампалаках, используйте формулу: S = π * r²

.

Индивидуальный подход к диаметру бара, как правило, связан с большим количеством пампалаков. На самом деле, вы можете создать проект и построить его. Это краска, которая распространяется на большие пампалаки, делает их красивыми с помощью материалов. Mahalagang tandaan katotohanan на хинди tagagawa содержит кабит на 1 тона, и хинди несколько метро. Gayunpaman, продукты, производимые в зависимости от того, что это магия больше всего подходит для вас.

Как правило, вы можете выбрать один из самых популярных материалов для продажи в конце пути в пределах 100 м. Диаметр пампалаков составляет 10 мм. Hahanapin namin ang kinakailangang данные в talahanayan, tumutugma сила в 617 г. Быстрый вес составляет 100 и 61 кг 700 г. Большой 1 метро в пампалаках может рассчитываться в разных пунктах (майрун татлонг кабуан):

  • по нормативной таблице;
  • с данными о гравитации пампалаков;
  • с калькулятором веса арматуры.

Salamat sa tumpak na mga kalkulasyon ng kinakailangang bigat ng pampalakas, maaari kang makatipid sa pagbili ng materyal

Ang kinakailangang bilang ng mga pamalo ayon sa pamantayan ng timbang ay kinakalkula gamit ang talahanayan sa timbang sa itaas na may kaugnayan sa tumatakbo na metro . Это самый простой способ расчета с помощью калькулятора (онлайн-калькулятор).

Халимбава, 2300 м от Пампалаков, 14 городов для проезда. Вес 1 метра веса составляет 1,21 кг. Расчет веса: 2300 * 1,21 = 2783 кг. Кая, чтобы увеличить грузоподъемность, составляет 2 тонны 783 кг стального стержня. Нито, ни то, ни другое, как тональный диаметр диаметра, как обычно. Данные собраны из талаханаян.

Rebar na presyo bawat tonelada at the bawat metro: mga bahagi ng gastos

Maraming mga kadahilanan ang nakakaimpluwensya са pagbuo нг presyo нг любой produkto.Nalalapat din ito sa mga kabit. Макины и гофрированные поверхности с блестящими газами, которые можно использовать, чтобы сделать их более четкими и четкими. Большой набор технологий, лучший выбор продуктов.

Гастос пампалаков nakasalalay са uri, lakas, kalagkitan и kalidad nito.

Удобный набор лаков и материалов. Чтобы сделать его tagapagpahiwatig на этом, кремний или хром идентифицируют в основном металла, и магния для каких-то людей. Улучшите текучесть жидкости.

Два караоке, информировать о том, что этикетка указана на этикетке. Halimbawa, kailangan mong magbayad ng karagdagan для пампалаков с отмеченным T для закалки в начале, o K, на nagsasaad ng paglaban в kaagnasan.

Капаки-пакинабанг на пайо! Махалаган tagapagpahiwatig газа является даминг продукт. Пиналакас бар на binili са мараминг дами (тонелада) больше мура.

Kung mas malaki ang dami ng mga biniling produkto, mas kanais-nais ang presyo

Kumikilos ang tagagawa sa principyong ito: mas mataas ang mga benta, mas mabuti. Вы можете получить продукты, которые можно объединить вместе с другими продуктами. Алинсунод это, предыдущая Пампалаки Бават 1 метро, ​​волшебная самая большая Кайса на калакал на binili са тонелада.

katotohanan kung magkano анг метро гастос в Пампалаки является naiimpluwensyahan дин ng pamanahon ng trabaho, dahil аннуманг lugar ng konstruksyon nakasalalay sa mga kondisyon ng panahon. Samakatuwid, са taglagas-taglamig panahon, presyo ng rebar, pati na rin ang iba pang mga uri ng mga materiales sa gusali, ay bumaba nang malaki. Это панахон на это на itinuturing на самый лучший самый лучший пункт са pagbili нг kalakal, ngunit са parehong oras, dapat kang mag-alala tungkol са naaangkop на imbakan.

Платформа представляет собой большой материал в современной конструкции с капиталом. Это означает, что металл может быть выполнен из нескольких категорий качества и качества, соответствующих стандартам киноконтроля ГОСТ. Подготовьте это специально для измерения размеров арматуры. Все, что вам нужно знать, tagapagpahiwatig и какой-то магазин ненужных расчетов делает только хинди только для того, чтобы собрать де-калидад на продукт, ngunit makabuluhang mabawasan din ang gastos sa pagbili nito.

Калькулятор расчета веса арматурной сетки. Расчет армирующей сетки. Особенности и назначение

С помощью данного калькулятора вы можете произвести онлайн расчет веса и стоимости арматурной сетки прямоугольной формы . Другими словами, задав диаметр арматуры, длину и ширину сетки, шаг арматурных стержней в обе стороны, цену арматуры за 1 тонну, можно узнать отступ (расстояние между края сетки и первого стержня) и количество стержней в обоих направлениях, а также массу, длину и стоимость сетки.

Если у вас несколько одинаковых армирующих сеток, то задав количество сеток в определенном столбце, вы дополнительно можете рассчитать их общий вес, длину и стоимость . При рассмотрении одной сетки в этом столбце ставится цифра «1».

Что касается дополнительного процента, то в этой колонке вы ставите такую ​​цифру, на сколько процентов вы хотели бы приобрести больше арматуры. Этот процент всегда учитывается, когда подразумевается резка арматуры. И обычно это 5%.

Примечание: В расчете учитывается масса 1 п.м. арматуры по ГОСТ 5781-82* и ГОСТ Р 52544-2006.

Расчет веса и стоимости армирующей сетки


С помощью этого калькулятора вы можете рассчитать вес и стоимость армирующей сетки прямоугольного сечения онлайн.

Как рассчитывается армирование фундамента?

При возведении зданий из монолитного железобетона необходимо максимум усилий уделить сборке качественного арматурного каркаса.

Без внутренней армирующей сетки конструкция бетона остается хрупкой и не работает на изгиб. Несущий железобетонный элемент характеризуется гораздо более высоким уровнем устойчивости, качеством передачи нагрузок и т. д.

Сетка для армирования фундамента из арматуры

В этой статье мы поговорим о том, как и зачем собираются арматурные каркасы, что дает нам арматура, какую роль в этом играет расчет арматуры, а также как осуществить этот самый расчет арматуры.

1 Особенности и назначение

Расчет количества арматуры для фундамента или любой другой несущей конструкции необходимо выполнять в строгой последовательности. Отказ от этой операции недопустим.

При этом надо четко понимать, зачем вообще нужна арматура, какие преимущества она дает и т.д.

Сам по себе арматурный каркас для стяжки пола, фундамента (ленточный, плитный, свайно-ростверковый), колонн, стен или перекрытий, выступает своеобразным каркасом.

Арматура сжимает бетон, увеличивает его жесткость и предел эксплуатационных возможностей. При наличии хотя бы одного стержня на 10 квадратных сантиметров бетона его устойчивость увеличивается в несколько раз.

Причем увеличиваются как стандартные, так и второстепенные показатели. Если использовать правильную схему армирования, то монолитный бетон можно использовать при строительстве любого дома, начиная от небольших малоэтажек, и заканчивая многоэтажками, где схема дома предусматривает гигантские конструкции в несколько десятков, если не сотни метров высотой.

При этом, если подсчитать все затраты, то можно понять одну простую вещь – даже если для усиления несущих конструкций дома задействована сложная схема, состоящая из множества элементов, стоимость конструкции все равно останется приемлемой.

1.1 Дизайн и компоновка

Для усиления каждой конструкции используется определенная схема. Схема армирования – это принцип и правила, по которым собираются элементы каркаса и сетки.

Усиленная опорная рама

Для разных конструкций он разный. Соответственно, для разных проектов дома нужно продумать разные способы, чтобы рассчитать, сколько материалов и веса нужно для создания того или иного каркаса.

Рисунок арматурной сетки влияет на:

  1. Расчет количества арматуры.
  2. Расчет веса арматуры.
  3. Параметры и принцип сборки сетки.
  4. Способы соединения сетки в единую конструкцию.
  5. Несущая способность и направленность сетки.
  6. Диаметр и вес самой арматуры.

Сетчатая схема любого основания состоит из поперечной и продольной арматуры, уложенной в определенной последовательности с заданным шагом.

Стержни поперечной и продольной арматуры соединяются между собой проволокой или муфтами.

Проволоку следует применять при необходимости соединения узлов поперечной и продольной арматуры внахлест, а муфты предназначены для удлинения стержней.

Опалубка с армированием стены ленточного фундамента

Любой каркас состоит из правильно уложенной продольной арматуры, скрепленной дополнительной поперечной. Эта перевязка позволяет создать одну из граней рамы. В дальнейшем эти грани можно использовать в качестве основных его компонентов.

Если, например, рассматривать каркас пола дома, то нужно связать только два уровня сетки: нижний и верхний.

Для стеновых конструкций дома или ленточного фундамента применяют двух- или трехуровневые сетки, крепящиеся к поперечной грани в виде каркаса из подушек ленточного основания.

Для колонн свайных фундаментов или несущих конструкций дома формируют прямоугольные продолговатые каркасы, где роль поперечной арматуры сводится к перевязке и стабилизации общей конструкции.

1.2 Бывшие в употреблении фитинги

Расчет арматуры для фундамента проводится для того, чтобы можно было рассчитать их будущие затраты, а также точно определить, какие конкретно изделия нам нужны.

Как мы уже отмечали выше, разные схемы предоставляют разные типы фреймов. Каркас ленточного фундамента не похож на свайный каркас, а тот, в свою очередь, не похож на каркас перекрытия.

Соответственно и сама арматура в них должна использоваться по другому. Что конкретно зависит от особенностей дома. Тем не менее, мы можем выделить несколько основных советов.

При подборе арматуры учитывается:

  • диаметр;
  • класс
  • место в схеме будущего проектирования;
  • предел нагрузки;
  • параметр массы и длины;
  • Цена
  • .

Диаметр влияет на то, сколько нагрузок стержень может выдержать без деформации. Чем больше диаметр, тем прочнее конструкция. Чем больше диаметр, тем больше цена удилища и его вес.

Как правило, арматура применяется в каркасах, диаметр сечения которых начинается от 8 мм и достигает 25-30 мм.

Арматурный стержень толщиной 18 мм

Диаметр 8-12 мм подходит для малонагруженных участков рамы. Например, для устройства поперечной арматуры при армировании колонн свайного фундамента, устройства верхней сетки перекрытий, ленточного фундамента и т. д.

Диаметр стержня более 15 мм обеспечивает его установка в рабочие нагруженные участки каркаса , такие как нижняя сетка перекрытия, основание ленточное или ростверк свайных фундаментов и т.п.

Строители стараются так совместить рабочий диаметр стержней, чтобы они нигде не перегибали палку. Поэтому, собственно, и производится расчет арматуры для фундамента. Он позволяет оптимизировать процесс строительства и значительно сократить ненужные затраты.

Сам расчет делится на 2 этапа: этап расчета нагрузок и объемов.

Первый этап позволяет понять, сколько нагрузок принимает на себя конструкция, какой вес она выдержит, какой должен быть арматурный каркас, какие стержни в нем использовать и сколько их должно быть.

Второй этап — расчет определенного количества арматуры по заранее полученной схеме.

Первый этап, как правило, делегируется специалистам. Новичкам или людям без опыта выполнять расчет нагрузки не рекомендуется. Исключения касаются только небольших несущих конструкций.

Например, если вас интересует армирование столбчатого фундамента под пристройку, коттедж, выносную кухню и т. д. Армирование столбчатого фундамента, несущего нагрузки от таких небольших конструкций, некритично.

Другое дело – арматурный каркас для фундамента капитального строения, или любой другой его конструкции. Здесь нужен наметанный глаз, четкое понимание целей, характера действия несущих нагрузок и т. д.

Вы также можете использовать калькулятор нагрузки. Такой калькулятор можно найти в Интернете на большинстве строительных сайтов. Однако калькулятор дает лишь общее представление. Расчеты, которые вам предоставит калькулятор, по точности и качеству не идут ни в какое сравнение с расчетами опытного, проверенного временем специалиста. Да и никакой калькулятор вам не даст гарантии, если вы ввели в его поля неверные параметры, то получите тот же результат.

Почему вы можете использовать калькулятор, чтобы рассчитать количество и стоимость усиления. То есть при работе со второй ступенью.

2.2 Расчет количества

После расчета нагрузок вы уже знаете, из какой арматуры нужно создавать тот или иной элемент каркаса, с каким шагом собирать сетку и т. д. Чего вы не знаете, так это точного количества арматуры. Однако эти знания необходимы.

Вы должны прийти в магазин и назвать продавцу конкретный номер, а не просто показывать продавцу документы с непонятными формулами.

Зная все будущие параметры каркаса, его несущие нагрузки и примерный уровень, новичку не составит труда определить точное количество материала для армирования ленточного или свайного фундамента.

Для этого вам понадобится обычный калькулятор и несколько листов бумаги.

2.3 Пример расчета в зависимости от типа конструкции

Для начала рассмотрим принцип определения количества арматуры на свайном фундаменте.

Конструкция свайного фундамента состоит из колонн и ростверка. Фурнитура для колонн довольно легко сосчитать. Достаточно узнать количество продольных толстых стержней на столб.

Далее рассчитываем поперечную арматуру. Поперечная арматура фиксирует продольную. Здесь достаточно узнать расстояние между толстой продольной арматурой и ее длиной. Перевязка поперечными столбиками столбиков осуществляется с шагом 20-30 см, соответственно определить конкретные значения не составляет труда.

Расчет конструкции ленточного фундамента несколько сложнее. Ленточная основа отличается наличием нескольких плоскостей. Однако мы рассмотрим его базовую конструкцию, в виде ленты без подошвы.

Лента в данном случае связана из двух параллельно установленных каркасов, стянутых поперечной арматурой. Количество стержней на раму зависит от ее размера, а также выбранного шага.

Если, например, стена ленточного основания имеет длину 10 метров, а шаг армирования 30 см, то разделив 10 на 0,3, получим примерно 34-35 стержней. Это так много материала необходимо для формирования одной из частей сетки .

Армирующая сетка нижняя в опалубке перекрытий

Как видите, для таких расчетов достаточно простейшего калькулятора.

Расчет перекрытий выполняется аналогично, только уже имеет 2 уровня сетки. Нижний уровень выполняется из более толстой арматуры с большим шагом, а верхний — из более тонкой, с меньшим шагом и не перекрывающей всю площадь перекрытия.

Принцип количественного определения здесь аналогичен. Делим длину плиты на шаг арматуры, затем аналогичные действия проделываем с шириной. В итоге складываем две цифры и получаем общее количество арматуры по нижней сетке. Затем по той же схеме считаем верхнюю, и дело сделано.

Таблицы размеров, веса и характеристик армирующей сетки. Формула с примером самостоятельного расчета

Арматурная сетка представляет собой строительный элемент из специальной гофрированной проволоки, которая закрепляется сваркой в ​​местах пересечения с образованием характерных квадратных ячеек. Кто хоть раз видел, уже не спутаешь. Сетка предназначена для армирования бетонных элементов и служит для обеспечения прочности всей конструкции.

Стандартные размеры ячеек

Сетка сварная изготавливается из металлических стержней, суммарный диаметр которых составляет от 3 до 40 мм . Делится на легкие и тяжелые виды, при этом первые имеют диаметр стержня до 10мм., а вторые от 12мм соответственно.

Учитывая размеры их ячеек, невооруженным глазом можно заметить разницу, которая составляет от 0,5 см и доходит до 2,5 см .

Арматурная сетка может быть изготовлена ​​большой площади и достигает длины 12 метров , с минимальным значением в один метр. Максимальная общая ширина 240 см при минимальном значении в 50 см .

Таблица геометрических характеристик сетки сварной проволочной ТУ 14-4-1284-84

Классификация сетки для армирования

Виды арматурной продукции:

д, е — пространственные каркасы таврового и двутаврового сечения соответственно

с — пространственная рама гнутая из сеток

Арматурная сетка делится на два основных подвида, представленных ниже:

1. По начальному расположение рабочей арматуры .

Рабочая арматура идет в одном направлении и распределяется в другом (рабочими могут быть как продольные, так и поперечные полосы).

Рабочие штуцеры выполнены в обоих направлениях.

2. К диаметром вертикальные и горизонтальные стержни .

Тяжелые виды включают сети диаметром более 12 мм . К легким относятся все остальные сетки диаметром от 3 до 10 мм включительно.

С целью увеличения срока службы этот строительный элемент может быть оцинкован или обработан полимерами, выполняющими защитную функцию и препятствующими образованию коррозии.

На данный момент принята единая стандартная маркировка для обозначения типов арматуры:

AI (горячекатаный гладкий, римская цифра I указывает уровень прочности)

АII, АIII, АIV. АВ, АВИИ (горячекатаный ребристый)

AT III, AT IV, AT V, AT VI (горячекатаный термически упрочненный)

IN 1 (холоднокатаный с круглым сечением)

БП-1 (холоднокатаный с периодическим профилированием)

Пример расшифровки

Как рассчитать вес материала

Самый простой вариант определения веса армирующей сетки – воспользоваться таблицей, в которой уже все «посчитано за вас».

Площадь сечения, см²

Проволока обыкновенная и высокопрочная

Проволока обыкновенная и высокопрочная

А-III, проволока обыкновенная и высокопрочная

А-III, проволока обыкновенная и высокопрочная

А-II, А-III, А-IV, Ат-IV, А-V, Ат-V, Ат-VI

А-II, А-III, А-IV, Ат-IV, А-V, Ат-V, Ат-VI

А-II, А-III, А-IV, Ат-IV, А-V, Ат-V, Ат-VI

А-II, А-III, А-IV, Ат-IV, А-V, Ат-V, Ат-VI

А-II, А-III, А-IV, Ат-IV, А-V, Ат-V, Ат-VI

А-II, А-III, А-IV, Ат-IV, А-V, Ат-V, Ат-VI

А-II, А-III, А-IV, Ат-IV, А-V, Ат-V, Ат-VI

Таблицы перевода м 2 в кг

Сетка сварная проволочная ТУ 14-4-1284-88

Сетка сварная арматурная ТУ 14-4-184-93

Сетка сварная из проволоки ВР-1 и арматуры В500С в картах (листах) раскроем 2000х6000 мм

Если таблиц нет под рукой, то вес можно узнать простыми расчетами.

В скобках указана площадь круга. D — диаметр.

Чтобы получить вес, нужно умножить объем на удельный вес.

Пример расчета

Считаем объем: 1 м х (0,785 х 0,012 м х 0,012 м) = 0,00011304 м³

Считаем вес: 0,00011304 м3 х 7850 кг/м³ = 0,887 кг

Полученный выше результат будет идентичен табличным данным, которые можно использовать в рамках «работы над ошибками».

Также нельзя не упомянуть специализированный онлайн-калькулятор « LotServisCalc «. Удобный сервис позволяет получить данные всего в несколько кликов. Он быстро рассчитает вес не только армирующей сетки, которая там помечена как сварка, но и любой другой.

Комплект усиливающей рамы

Арматурная сетка

обеспечивает многократное увеличение прочности любой конструкции, предполагающей ее использование. Ключевыми задачами при строительстве принято считать усиление фундамента и придание большей прочности стенам – создание своеобразного стенового каркаса. что обеспечивает длительную эксплуатацию всей конструкции.

Укрепление быстро разрушаемого дорожного полотна.

Для армирования при кладке.

Для укрепления фундамента.

Для улучшения характеристик и усиления теплоизоляции.

Для выравнивания и максимального укрепления оригинального пола.

Для укрепления стен при работе со штукатуркой.

Также применяется при изготовлении перегородок как в частных домах, так и в квартирах.

Нестандартное использование материала:

Цель изобретения хитра. Наверняка вы сами не раз отмечали, что арматурная проволока используется вовсе не для армирования. Как правило, это происходит, когда после постройки идет бросок и нужно привести его в действие. Вот несколько примеров:

Некоторые мастера используют арматуру при возведении клеток для домашних животных.

Также используют армирующую сетку для изготовления различных мелких деталей в виде мышеловок или кормушек (специальная кормушка для рыб).

Когда под рукой ничего лучше не нашлось, используется в качестве барьера для вентиляционных труб и отверстий.

Цементный раствор можно сделать более жирным, то есть более пластичным и удобным в применении. Для этого добавьте в него моющее средство – обязательно на основе мыла, как у Феи, а не синтетическое моющее средство.

Вес арматуры


Информационный портал о загородном строительстве. Только актуальная информация о недвижимости, схемы монтажа, описание материалов, сравнительный анализ технологий, поделки своими руками. Пригодится каждому владельцу собственного дома или дачи.

Для значительного повышения прочности монолитных бетонных конструкций используется специальная армирующая сетка. Чтобы правильно выполнить все необходимые монтажные операции, вам потребуется знать, как рассчитать армирующую сетку. Если вы не знаете вес материала, его длину и величину нагрузок, которые может выдержать конструкция, то вы никогда не сможете выполнить правильное армирование.

Неправильное армирование железобетонных конструкций может привести к серьезным последствиям. Появятся трещины, срок службы значительно сократится, иногда это может привести к разрушению здания или сооружения.

В этой статье мы подробно разберем все вопросы, связанные с расчетами и подбором необходимого материала при строительстве различных объектов.

Для начала нужно понять, зачем вообще выполняют процедуру армирования железобетонных конструкций различного назначения. В первую очередь это необходимо для того, чтобы сделать строительную площадку более прочной и монолитной. Сетка будет сжимать бетон, тем самым повышая жесткость. Это позволит выдерживать большие нагрузки, а также увеличит срок службы агрегата.

Процедура армирования достаточно сложна и требует высокой точности. Поэтому перед тем, как приступить к усилению бетонных конструкций, потребуется выполнить все необходимые расчеты основных показателей и характеристик. Это поможет не только правильно подобрать материал, но и существенно сэкономить. Вы будете точно знать, сколько релевантных товаров следует приобрести.

Различные строительные конструкции (полы, перекрытия, стены, опоры, плиты и т.д.) требуют усиления. В зависимости от этого выбирается конкретная схема армирования. Эта схема включает в себя ряд правил и основных положений, в соответствии с которыми будет производиться установка и сборка металлической сетки. Соответственно, расчеты основных параметров будут производиться по-разному.

Как рассчитать арматурную сетку – основные параметры для расчета

Необходимо определить следующие параметры:

  1. Точное количество арматурной сетки;
  2. Полная масса (вес) необходимых продуктов;
  3. Принцип укладки сетки;
  4. Несущая способность и максимально допустимые внешние нагрузки.

Если требуется усилить фундамент здания, то в этом случае должен быть как продольный, так и поперечный армирующий слой, которые укладываются на определенном расстоянии друг от друга. Сетка имеет стандартные размеры, которых не всегда хватает, чтобы покрыть всю площадь основания. Поэтому приходится соединять несколько изделий, в результате чего появляются стыки. Для качественного соединения стыков используется стальная проволока.

Если выполняется армирование пола, то достаточно будет уложить здесь два слоя, и соединить их в строго параллельном положении качественной проволокой. В случае стен здания или фундамента ленточного типа арматурный каркас может состоять из трех слоев. При армировании колонн и опор различного типа каркас укладывают и соединяют в круглом или прямоугольном положении.

Размер ячейки, мм Отрезок, м Масса м2, кг.
100*100*4 2*6 1,84
150*150*4 2*6 1,22
200*200*4 2*6 0,92
100*100*5 2*6 2,88
150*150*5 2*6 1,92
200*200*5 2*6 1,44
100*100*6 2*6 4,44
150*150*6 2*6 2,96
200*200*6 2*6 2,22
100*100*8 2*6 7,9
150*150*8 2*6 5,26
200*200*8 2*6 3,95
100*100*10 2*6 12. 34
150*150*10 2*6 12,38
200*200*10 2*6 6.19
100*100*12 2*6 17,8
150*150*12 2*6 11,84
200*200*12 2*6 8,88

6 параметров, которые следует учитывать при выборе сетки

Определение основных характеристик поможет не только рассчитать свои затраты, но и понять, какие продукты в каждом конкретном случае будут работать лучше всего. Металлическая сетка выбирается в зависимости от схемы армирования и особенностей строительной площадки.

Существует шесть основных параметров, которые следует учитывать при выборе сетки:

  • Диаметр стальных стержней, из которых изготовлено изделие;
  • Соответствующий класс продукта;
  • Значения предельных нагрузок;
  • Значения массы и длины изделия;
  • Конкретное место установки и форма железобетонной конструкции;
  • Цена продукта.

Диаметр стержней будет одним из важнейших показателей, на который стоит обратить внимание в первую очередь. От этого показателя будет зависеть количество воспринимаемых нагрузок, а, следовательно, и прочность конструкции. Чем толще стержни сетки, тем больше нагрузок она может выдержать. Диаметр повлияет на другие показатели. Например, чем он больше, тем больше масса и цена.

Для усиления тяжелонагруженных плит и оснований применяют изделия с толщиной прутка от 13 до 30 миллиметров. Элементы зданий или сооружений, не подвергающиеся большим внешним воздействиям, можно армировать сеткой с диаметром стержней от 8 до 12 миллиметров. В некоторых случаях применяют комбинированные варианты, когда в одной железобетонной конструкции применяется сетка с разной толщиной.

Как рассчитать арматурную сетку

Расчет армирующей сетки делится на два основных этапа. На первом этапе производится расчет нагрузок, которые будут действовать, а на втором этапе – сколько необходимо продукции.

Определение нагрузок поможет понять, какой вес может выдержать готовая конструкция, а также какие силы и в каких местах будут действовать. На основании полученных данных выбирается сетка соответствующего размера. Только после этого можно приступать к определению необходимого количества металлических изделий.

Первый этап расчетов достаточно сложен и требует профессиональных навыков и знаний. Здесь применяются специальные формулы с учетом множества дополнительных коэффициентов. Если вы не обладаете достаточными знаниями, то эту работу лучше доверить обученным специалистам. При возведении крупных зданий или сооружений различного назначения все необходимые расчеты выполняются на этапе проектирования.

Расчет необходимого количества материала

После того, как на первом этапе были определены все необходимые показатели будущего армирующего каркаса, можно переходить к определению необходимого количества материала. В этом нет ничего сложного, все, что вам нужно, это обычный калькулятор и лист бумаги. Зная геометрические размеры каркаса и стандартные размеры сетчатых листов, которые продаются, можно рассчитать нужное количество материала.

С результатом уже можно идти к продавцу и заказывать ту сумму, которая необходима для изготовления железобетонных конструкций. В этом случае у вас никогда не будет лишней арматуры, плюс вы немного сэкономите на этом.

Таблица расчета арматурной сетки:

  • 1 метр арматура = 1 м х (0,785 х Д х Г)
  • В скобках указана площадь окружности. Д — диаметр.
  • Удельный вес = 7850 кг/м³

Если вы хотите получить вес, то вам нужно умножить объем на удельный вес.

Пример

Считаем объем: 1 м х (0,785 х 0,012 м х 0,012 м) = 0,00011304 м³

Считаем вес: 0,00011304 м3 х 7850 кг/м³ = 0,887 кг

Как и зачем рассчитывается вес

Определение веса сетки для армирования проводится для того, чтобы понять, сколько будет весить готовый строительный объект. Этот параметр также будет очень важен при выборе способов доставки продукции на строительную площадку.

Для начала необходимо узнать диаметр стержней, из которых изготовлена ​​сетка и геометрические размеры ячеек. Существуют специальные таблицы, в которых указан вес изделия в зависимости от вышеперечисленных параметров.

Если выполнялся индивидуальный заказ на изготовление сетки нестандартных размеров, то рассчитать вес данного изделия по таблице нельзя, так как она учитывает только стандартные размеры. В этом случае необходимо будет использовать специальные формулы для расчета. Если вы не хотите заниматься этим самостоятельно, вы можете делегировать задачу опытным специалистам, которые в короткие сроки все просчитают.

Что такое калькулятор соответствия?

В Интернете можно найти различные онлайн-калькуляторы, помогающие определить все необходимые параметры в несколько кликов. Это специально запрограммированные алгоритмы. Для расчета нужно указать основные параметры, и программа выдаст вам результат.

Есть два типа калькуляторов. Первый вид помогает определить нагрузку, а второй – рассчитать вес и стоимость металла. Калькулятор нагрузки дает только общее представление, но не точные данные. Поэтому использовать его для составления проекта нельзя. Точные значения нагрузок должны рассчитываться только опытными людьми и по специальным формулам и алгоритмам.

Вы можете использовать калькулятор веса и цены на полную катушку. Он дает достаточно точные показатели. В программе есть несколько полей для заполнения. В них указывается толщина стержней, размер ячеек и стоимость одной тонны конкретного продукта. Если предстоит армировать конструкции довольно сложной формы, то сетку придется резать. В этом случае необходимо учитывать дополнительный процент. В большинстве случаев это не более 5 процентов.

После заполнения всех полей нажмите на кнопку расчета, и калькулятор выдаст вам показания веса материала и общей стоимости. Найти такие программы в Интернете очень легко, достаточно ввести соответствующий запрос в строку поиска.

Для качественного усиления различных железобетонных конструкций (полов, перекрытий, плит, блоков, опор, мостов и т.п.) необходимо знать расчет армирующей сетки. Эта процедура состоит из нескольких шагов, которые необходимо выполнять последовательно. Каждый из этих этапов мы подробно рассмотрели в статье.

Калькулятор веса металлической стали универсальный позволяет быстро и точно рассчитать вес металлопродукции конкретных марок. В калькуляторе металлов можно рассчитать вес стали, чугуна, алюминия, латуни, бронзы, меди, магния, титана, никеля, цинка, а также разнообразных сплавов на основе этих и других металлов.


Наружные инженерные сети – это один из самых сложных этапов строительства, требующий особого внимания, то, без чего не обходится ни одно жилое здание.


Калькулятор, с помощью которого можно рассчитать объем земляных работ.


Существуют автоматические инструменты для определения теоретического веса сетки, такие как калькулятор веса сетки. Поможет быстро рассчитать вес кирпичной кладки, сварной сетки, сетки рабицы и металлической сетки.


С помощью этого калькулятора вы можете рассчитать вес и стоимость армирующей сетки прямоугольного сечения. Другими словами, задав диаметр арматуры, длину и ширину сетки, шаг арматурных стержней в обе стороны, можно узнать отступ и количество стержней в обе стороны, а также массу и длина сетки.

Программа-конвертер UnitConverter позволяет переводить однотипные данные в форматы разных стран и стандартов.
Калькулятор содержит 28 категорий величин и 1194 единицы измерения.

Ассортимент металлопродукции — каталоги поставляемых заводами листов и профилей (уголки, двутавры, швеллеры, трубы) с указанием размеров, массы и геометрических характеристик.


Программа предназначена для выполнения теплотехнического расчета многослойных ограждающих конструкций и проверки теплотехнических характеристик многослойных конструкций.


Расчетные площади поперечного сечения и масса арматуры. Ассортимент горячекатаной сортовой арматуры периодического профиля, арматурной проволоки рядовой и высокопрочной. Каталог.


Калькулятор расчета бетона поможет строителю без сложных арифметических операций вывести точное количество бетонной смеси, необходимое для тех или иных работ.

Калькулятор труб для расчета веса труб. Варианты расчета круглых квадратных и прямоугольных труб из различных металлов. Материалы: углеродистая сталь, дюралюминий, титан, медь, латунь, свинец, золото и другие.

WinDjView — быстрая и удобная программа для просмотра файлов DjVu под Windows с вкладками для документов, непрерывной прокруткой страниц и расширенными параметрами печати. Формат DjVu позволяет сохранять документы и изображения с высоким качеством в небольшие файлы. Утилита является кроссплатформенной программой и работает в операционных системах Microsoft Windows и Mac OS X.

До недавнего времени невероятная вещь — альтернативная программа для просмотра PDF, работающая без наличия в системе каких-либо продуктов Adobe. Маленький, быстрый, способный. В последние годы программа стала достаточно простой в управлении и приятной внешне. Несмотря на редкие проблемы с отображением шрифтов, Foxit Reader — одна из лучших альтернатив Adobe.

WinRAR — это специальная компьютерная программа, которая сжимает данные в один файл. В результате его работы получается архив для более удобного переноса или для компактного хранения файлов и папок. WinRAR ежедневно используется миллионами людей по всему миру для экономии места на ПК и быстрой передачи файлов. Без него сложно представить повседневную работу с архивами. WinRAR обеспечивает поддержку работы со многими форматами архивов с максимальной скоростью и высокой степенью сжатия данных.

Программа расчета предназначена для проектирования инженерных систем различного назначения с применением в конструкции технической изоляции, защитных покрытий и комплектующих «К-ФЛЕКС», исходя из требований, содержащихся в нормах технологического проектирования и других нормативных документах.

Для повышения прочности фундаментов, монолитных конструкций и фундаментов применяют арматуру, чтобы конструкция могла испытывать значительные нагрузки во всех направлениях. Самый эффектный вариант – кладочная сетка, арматура которой соединяется сваркой или петлями. Диаметр компонентов может варьироваться от 3 до 40 миллиметров, расстояние между ними – от 0,5 до 40 сантиметров. Вес армирующей сетки – показатель, необходимый для расчетов, так как изделие изготавливается из металла и значительно усложняет конструкцию. Также этот параметр следует знать при закупке стройматериалов и расчетах с транспортными компаниями.

Сегодня все необходимые инженерные операции можно сделать онлайн, также есть калькулятор веса армирующей сетки. Для максимальной точности результата предлагается сделать следующие параметры:

  • диаметр продольной проволоки;
  • диаметр поперечной арматуры;
  • шаг продольной арматуры
  • ;
  • шаг поперечных элементов;
  • длина и ширина листа.

После заполнения форм нажмите на кнопку «Выполнить» и все неизвестные параметры отобразятся в таблице.

Типы

Различают следующие типы рамок:

  • a, b и c плоские;
  • г — пространственный;
  • д — пространственная с 1-тавровым сечением;
  • е — пространственная с 2-тавровым сечением;
  • г — гнутые изделия;
  • ч — пространственный изгиб;
  • а — закладные элементы.

Классификация

Изделия для армирования классифицируют по нескольким признакам:

Диаметр арматуры и ее расположение

  • различают по диаметру: легкие модификации с d проволоками от 3 до 10 мм и тяжелые с d стержнями от 12 до 40 мм;
  • расположение рабочей арматуры может идти в 1 направлении с распределением в другом или в обоих направлениях.

Маркировка

Назначение:

  • для укрепления фундамента;
  • для дорожного полотна;
  • формирование межкомнатных перегородок;
  • для кладочных работ;
  • для штукатурки;
  • выравнивание поверхности пола;
  • для монтажа теплоизоляции.

Стандартные размеры

Стандартные размеры армирующего материала вы найдете в таблице ниже.

В таблице легко найти необходимые характеристики, например, вес кладочной сетки 50х50 составляет 1,1 кг. Но, если у вас под рукой нет компьютера с выходом в интернет или вы предпочитаете производить расчеты самостоятельно, вы можете рассчитать этот параметр материала по формуле.

Расчет веса

Расчет ведется в 2 этапа:

  • Находим объем 1 метра материала. Метрическая = 1 метр х (0,785 х Д х Д)
  • Рассчитываем нужный параметр. Масса устанавливается путем умножения удельного показателя – 7850 кг/м3 на объемный показатель.

Пример расчета

Рассмотрим, как использовать предложенную формулу на практике. Например, нам нужно рассчитать вес материала для арматуры диаметром поперечной и продольной проволоки 0,012 метра. Итак, объем равен: 1 х (0,012 х 0,012 х 0,785) = 0,00011304 м3. Теперь можно вычислить массу: 0,00011304 х 7850 = 0,887 килограмма. Если таблица есть под рукой, желательно сравнить результаты на точность.

Расчет стоимости армирующей сетки

Для расчета закупочной цены изделия на арматуру полученный вес умножается на стоимость килограмма, представленную продавцом. В результате расчетов вы получите искомое значение. Так, за счет простых решений можно быстро определить необходимое количество арматуры для конкретных работ, совершить покупку в точном количестве и не переплачивать за транспортировку. Актуальный комментарий на эту тему вы можете посмотреть в видео

Стандартное и нестандартное исполнение

Помимо вышеперечисленного, следует понимать, что некоторые производители изготавливают материалы для армирования нестандартных размеров. В этом случае для определения веса потребуются более сложные формулы, поэтому такие расчеты лучше доверить специалистам или воспользоваться электронными математическими таблицами. Также некоторые производители выпускают армирующий материал с антикоррозийными покрытиями.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован.
