Соединение в распределительной коробке: Соединение электрических проводов — 8 лучших способов

Соединение проводов в распределительной коробке

Первые этапы ремонтных работ разных объектов или строительства дома на первых этапах обязательно организуется электрическая сеть. Определяют место установки выключателей, розеток, распредкоробок и так далее. По объекту пролегает сеть с большим количеством ответвлений для домашних и осветительных приборов. Она состоит из проводов, которые выбирают по сечению. Обязательно учитывают будущую нагрузку и прокладывают по конкретным нормативам. Важно правильно сделать совмещение проводов в распредкоробке. Существуют разные варианты, но идеального нет. У всех способов есть свои отличительная специфика.

Важное о распределительной коробке

Провода от электрощита разводятся по помещениям объекта, при этом в каждом присутствует ни одна точка. Для централизации в одном месте и стандартизации стыка проводников применяют распределительные коробки. Либо они носят иное наименование – разветвительные или распаечные. В них сосредоточены проводники всех устройств расхода энергии.

Провода прокладывают согласно четким требованиям, которые прописаны в ПУЭ (правила установки электрических установок). То есть все стыковки и разветвления выполняют исключительно в распаечной коробке. Проводники идут сверху стены не меньше чем в 150 мм от потолочного покрытия. При достижении кабеля области разветвления его спускают прямо вниз. В области ответвления ставят коробку.

Разветвительные коробки приносят следующие результаты:

• экономия трудозатрат и денег при прокладке проводов;
• повышение степени пожаробезопасности;
• простота технического обслуживания за счет концентрации стыковок в одном месте;
• облегчение ремонта электроснабжения, поскольку объединения легкодоступны и найти поврежденное место легче.

Распаечная коробка бывает округлой либо прямоугольной. Как правило, она имеет 4 вывода, однако могут быть и дополнительные. Они оснащаются резьбой либо штуцером для крепления гофрированного шланга. Труба из пластика либо гофрированный шланг сильно облегчают монтаж и смену провода. В последнем случае нужно только отсоединить их от коробки и потребителя, и извлечь. После замены все возвращают на место. Когда провода находятся в штробе, то придется разбить штукатурку. Это намного сложнее.

Разветвительные коробки делятся по виду монтажа:

• Внутренние. Для них в стенке делают углубление, но крышка остается сверху. Ее устанавливают наравне с отделочным материалом. Можно покрыть ее декоративными панелями
• Внешние. Когда условия и глубина стен не дают возможности установить коробку внутри, ее закрепляют сверху.

Варианты совмещения проводников

Есть разные варианты стыковки. На выбор влияют такие факторы как:

• соответствие/несоответствие сечения;
• число проводов;
• условия эксплуатации;
• материал жил.

Рассмотрим особенности всех возможных техник.

Клеммы-колодки

Существуют различные виды клеммников – винтовые и с зажимами. Однако они имеют аналогичное устройство. Есть крепежная система и пластина/гильза из меди. Особенность устройства – при вставке в конкретное место нескольких проводников происходит их прочное соединение. Установка максимально легкая.

Винтовые колодки оснащены корпусом из пластика. В нем имеется контактная пластина. Клеммники бывают с открытыми и скрытыми контактами. В гнездо вставляют проводник до 10 мм, у которого убрана изоляция. Его зажимают отверткой или винтом. Минус состоит в неудобстве соединений множества проводов. Попарное расположение контактов влечет затруднения, когда нужно соединить больше 3 проводов. Но их разрешено применять в ветках, где наблюдается большое потребление энергии.

Клеммы WAGO

Колодки с пружинами WAGO – это популярные изделия для стыковки проводов. Они отличаются тем, что соединение осуществляется посредством особого механизма. Устройство имеет рычаг, позволяющий закрепить проводник без потери его целостности. Сначала с проводов убирают слой изоляции, жилы направляют в отверстие колодки.

Производители выпускают одноразовые и многоразовые WAGO. В первом случае их используют один раз, при замене проводки они становятся непригодными. Второй вариант стоит дороже, однако его легче снимать и потом разрешено применять снова.

Преимущество клемм ВАГО:

• Есть углубление для индикационной отвертки для того, чтобы контролировать работу электросети.
• Прочность креплений.
• Простая и быстрая установка.
• Небольшие размеры клемм.
• Есть возможность соединений большого количества жил.
• Стыковать можно провода и из одного материала, и из разных.
• Отсутствие обрывов тонких жил при фиксировании многожильных кабелей.

Из минусов стоит выделить только высокую цену устройств.

Самоизолирующие зажимы (СИЗ)

СИЗ – изоляционный стыковочный зажим в виде колпачка из пластика. В нем есть особая пружина, посредством которой фиксируют провода.

Преимущества таких устройств:

• множество цветовых расцветок, благодаря чему можно отмечать заземление, ноль и фазу;
• простая установка;
• материал изготовления из не горючего пластика, соответственно, нет риска возгорания проводке в соединительной области;
• доступная цена.

Все же СИЗ отличаются слабыми изолирующими и фиксирующими качествами, недопустимостью использования при состыковке проводов из меди и алюминия.

Гильзы

Стыковка проводов посредством гильз предполагает распределение очищенных жил в специальной трубке (гильзе). Потом ее обжимают и обрабатывают изолирующим материалом в виде стандартной изоленте, термоусадочной трубки. Есть возможность вводить провода и с одного конца, и с двух. Первый вариант предполагает, чтобы совместное поперечное сечение не превышало значение гильзы. Гильзы являются одноразовыми. Для соединения нужен специальный инструмент, а сам процесс достаточно трудоемок.

Скрутка

Это самая распространенная техника, только она не такая уж надежный. Его не рекомендует ПУЭ, поскольку не формируется качественный контакт. Есть риск перегрева и возгорания. Эту технику можно применять в качестве временного. Но даже тогда надо соблюдать правила. Скрутки 1-жильных и многожильных проводников схожи, но есть отличия.

 Многожильные провода скручивают следующим образом:

• Зачищение изоляции на 40 мм.
• Раскрутка проводов на 20 мм.
• Соединение до стыка не раскрученных проводов.
• Закручивание вручную жилок.
• Затягивание скрутки пассатижами либо плоскогубцами.
• Изоляция термоусадочной трубкой либо изолирующей лентой.

Стыковка 1-жильных проводов в разветвительной коробке более простая. Проводники, которые освобождены от изоляции, скрещивают и пальцами скручивают на всем протяжении. Пассатижами/плоскогубцами обжимают проводники около изоляции и скручивают. Соединительное место изолируют.

Пайка

Это оптимальный способ, поскольку для него нужен только паяльник. Сначала зачищают и лудят провода. Для этого нагревают паяльник и наносят тонкий слой припоя. Проводник нагреваются паяльником и в горячем состоянии на короткое время помещают в канифоль. Затем начинают лужение. Для него надо, чтобы было немного припоя на кончике паяльника. Им просто проводят по проводнику, и он становится блестящим с металлическим отливом.

На следующем этапе выполняют стандартную скрутку проводников. Потом снова берут паяльник и припой, при этом последнего нужно уже больше, чем при лужении. Скрутку прогревают до плавления припоя. Он должен проникнуть между витками и обволочь область скрутки. Тем самым обеспечивается надежность контакта.

Такой вариант невыгоден тем, что требует много времени, в сравнении со стандартной скруткой. Более того он отличается сложной ремонтопригодностью. Спаять провода проще, чем распаять.

Зажим «орех»

Это зажим кабеля с 2 пластинами и 4 болтами по углам. Для начала удаляют изоляцию, потом фиксируют проводники в пластине, по завершении покрывают оболочкой из карболита.

Преимущества зажима «орех»:

• высокое качество изоляции;
• есть возможность соединять различные материалы;
• легкость работ;
• небольшие затраты.

Но со временем крепления ослабевают, поэтому их необходимо периодически подтягивать. Из-за больших размеров такой зажим редко применяют в распредкоробке.

Стыковка болтами

Они позволяют создать в разветвительной коробке крепкую стыковку проводов из разнообразных материалов. Новые коробки отличаются компактностью, поэтому зачастую подобное соединение трудно реализовать. Но старые образцы вполне позволяют применять эту технику.

Кроме болта нужно подготовить гайку и 3 шайбы из стали. Скручивают зачищенные части в виде кольца. Затем на болт надевают:

• шайбу;
• кольцо 1 жилы;
• шайбу;
• кольцо 2 жилы;
• шайбу;
• гайку.

Благодаря такой пирамидки этот метод считается громоздким и для стыковки ряда пар не подходит.

Таким образом, есть всевозможные вариации объединения проводов в разветвительной коробке. Оптимальный способ выбирается по удобству монтажа и стоимости. В любом случае важно обеспечить безопасность, длительный эксплуатационный срок, надежность и качество стыковки.

При отсутствии опыта работ с электрикой рекомендуется прибегать к услугам специалистов, иначе неправильный монтаж приведет к возгоранию.

Соединение проводов в распределительной коробке: советы и расположение щита

Содержание

• 1 О распределительных коробках
  • 1.1 Нулевая шина
  • 1.2 Шина заземления
  • 1.3 Фазный провод
  • 1.4 Автоматы
  • 1.5 ОПС
  • 1.6 Фазный контактор
• 2 Каким сечением вести разводку
• 3 Где располагать распределительный щит

Распределительных коробок обычно несколько. Автоматов по количеству меньше, строители устанавливают минимум. Приборов не хватит. Посмотрим, как правильно изготовить, где поставить и как произвести соединение проводов в распределительной коробке, и что делать если проводов в избытке.

О распределительных коробках

По правилам автомат защиты ставится в фазном проводе, а в нулевом любые выключатели и ключи запрещены. Особенно сказанное касается линий освещения. Поговорим, как выглядит правильная распределительная коробка. Автоматов защиты на квартиру прежде выделялось два, а теперь ставится единственный (в новостройках). Строители понимают, что нормальную распределительную коробку для всех не поставишь, дело предвидится хлопотное, требует точности и занимает массу времени. Приходится людям ломать голову, как правильно соединять провода в распределительной коробке. А все чрезвычайно просто.

Распределительная коробка

Нулевая шина

Она непременно обязана присутствовать! На неё сажается нулевой провод, но! Заземление сюда заводить не допускается. Если стоит отдельный PE (защитный нуль), ставится дополнительная шина. Нюансы важны – фазы начнут рваться автоматами, а вот нули и заземление прямо идут на розетки и в прочие места. Предполагается масса ветвей, и отдельные ответвления не допускается скручивать, объединяться муфтами и пр. К примеру, для варочной панели провод кладётся прямо до распределительного щитка. Известны прочие аналогичные случаи. Требуется ветвление. Шина и обеспечивает хозяина подобной возможностью. Шина – кусок металла с хорошей проводимостью, чаще латуни, снабжённый многочисленным средствами монтажа жил. Обычно рейкой с винтовыми зажимами. Соединение получается долговечное, легко разбирается для изменения коммутации. Обратите внимание, что сюда обязана подходить жила с синей изоляцией.

Шина заземления

Ведётся жилой с жёлто-зелёной изоляцией. Порой провода ПВС3 снабжается двухцветным, в прочих случаях одноцветным кембриком. Заземление выглядит жёлтым, зелёным или сочетает комбинацию цветов. Эта шина отделена от нулевой, так требуют правила (к примеру, ПУЭ 7). Не везде стоит заземление, большинство светильников в последнем не нуждаются (допустимо сделать искусственно). В подобном случае разводка ведётся проводом ПВС2 (можно аналогичным). Цвета кембрика не всегда совпадают с картинками в Яндексе. Посмотрите, к примеру, на фото: сиреневый и розовый. Показан шнур от старой переноски (удлинителя). Первый цвет обычно принимается за нулевой провод, второй станет фазой. О заземлении речи не идёт.

Старый шнур

Фазный провод

Обычно коричневый либо белый, порой чёрный либо красный. Зависит от количества жил и назначения сети. Обычно проводка с 4 и более ветвями используется для трёхфазных сетей. Голубой провод нулевой, а заземление вправе отсутствовать. Фаза порой красного цвета. Допустимо использовать провод на 4 жилы для общего ствола двух ветвей кухонных розеток, причём в одну (или обе) планируется включать варочную панель. В последнем случае ветвление недопустимо, а провод располагается прямо на распредщит. Плюс единого провода в простоте протяжки по каналам, проходящим внутри стены. Аналогично пятижильный провод используется для нормативных четырёх розеток на кухне. Причём под одну отрядить неделимую пару, и сюда включать варочную панель. В описанном случае один фазный провод становится нулевым. Обычно с черным кембриком.

Автоматы

Устанавливаются на DIN рейки рядами. Фазный провод, идущий извне (от подъезда), ветвится при помощи перемычек на нужное число каналов. Иногда входов в квартиру два. Логично посчитать мощность по двум направлениям и разбить приблизительно поровну либо пропорционально мощности входных автоматов в подъезде (редко одинаковы, см. фото). Излагается множество вариантов выполнения расключения распределительной коробки. Ряд советов в помощь: выделить по ветви для освещения, розеток и климатической техники (тоже розетки, но постоянно занятые) любого помещения. Отдельный автомат получают балкон, варочная панель. Возникает справедливый вопрос: каким сечением провода ветвить? Обычно берётся аналог, что и на входе. Причина проста: в клеммы автоматов удобно заделывать жилы одинаковой толщины. А отдельную фазную шину создавать не принято. Видимо, из соображений безопасности. Монтаж жил ведётся так, чтобы оголённых участков не наблюдалось.

Защитный автомат

ОПС

В частных домовладениях сеть входит со столба, логично монтаж распределительной коробки начать с ОПС. Подразумеваются разрядники либо ограничители (часто варисторного типа), берущие на себя резкие пики и скачки напряжения, замыкая их на землю. А теперь обратите внимание! Если в квартире нельзя объединять шину заземления и нулевую, на входе в домовладение это, наоборот, делать нужно. К примеру, столб оборудуется громоотводом с собственным контуром заземления из штыря, конструкция заводится внутрь распределительного щита (от шины в виде стального прута, идущего под землю). Дополнительно под фундаментом следует создать контур заземления дома (минимум из двух стальных кольев диаметром от 16 квадратных миллиметров, длиной от 2,5 метров, расстояние 3 метра), объединённого с нулевой шиной теперь уже на входе в дом. Заметьте: возможно сделать на уровне распределительного щита. В квартире подобное считается ошибкой, но для отдельного домовладения так делается.

Фазный контактор

Новым отличием распределительного щита квартиры считается отсутствие в нем счётчика и рубильников для обесточивания системы. Обычно находится в подъезде. Что касается домовладения, параллельно ОПС ставится контактор на нужное количество фаз. Иногда разрывается и нулевой провод. В описанной ситуации контактор обнаруживает дополнительный полюс под указанную цепь. Потом по правилам следует счётчик. Выбирается по количеству фаз и требованием компании поставщика электрической энергии (род мощности для оплаты). Учитывается возможность тарификации: в современные счётчики допустимо закладывать цифры для разного времени суток, выходных и будней, праздников. В результате появляется возможность экономить. Счётчик обычно программируется отдельно, должностными лицами либо в их присутствии, потом пломбируется. В отдельных моделях установлены дополнительные возможности, к примеру, защита от перегрузки.

Каким сечением вести разводку

Договорились, что на входе для удобства монтажа используется жила из идентичного материала, что и входной кабель, либо аналогичной толщины по меди (нет смысла возиться с алюминием, применяемого преимущественно для снижения удельной массы кабелей). Для собственного владения нужно оценивать потребление и функциональное назначение распределительного щита. Допустим, стоящий на столбе не слишком удобно использовать.

К примеру, зима, требуется фазу вырубить. Пойдёте по снегу, а там препятствие. Вдобавок нерационально делать сильное ветвление на большом расстоянии от здания. Придётся тянуть много жил, увеличивая объем работ и расходы. Вот в дом и идёт кабель на три либо четыре жилы максимум: по одной на фазу, плюс нулевая.

Контур заземления устраивается под фундаментом, отсюда исходит главная жёлто-зелёная жила, следуя по пути к внутреннему распределительному щиту дома. Обратите внимание: на упомянутый контур приходит в виде стальной арматуры (или плоского проката) проводник громоотвода. От него нельзя брать заземление медной жилой по простой причине – сопротивление стали слишком велико (в 7 раз больше меди). По правилам сечение заземления не меньше:

• 10 квадратных миллиметров по алюминию.
• 6 квадратных миллиметров по меди.

Цвет кембрика по дому жёлто-зелёный (один цвет либо оба). На внутреннем распределительном щите дома единственная шина, куда заводится нулевой провод. А по площади помещений запрещается объединять защитную (жёлто-зелёную) и рабочую (синюю) жилы. Автоматы распределительного щита набираются по ветвям (см. выше) нужной пропускной способности по току. Принято брать (автор советов А. Земсков):

1. На приборы освещения провод сечением 1,5 квадратных миллиметра по меди с защитным автоматом на 10 А.
2. Для розеток (включена климатическая техника) и балкона – 2,5 квадратных миллиметра по меди с защитным автоматом на 16 А.
3. На духовой шкаф (для готовки) – сечение 4 квадратных миллиметра по меди и защитный автомат на 20 А.
4. Для варочной панели – 6 квадратных миллиметров по меди и защитный автомат на 32 А.

Разводка проводов

Попробуем объяснить выбор цифр. Допустим, стоит на кухне варочная панель. КПД зависит от типа. Пусть стоят «плохие» электрические конфорки. Их суммарная мощность обычно колеблется в районе 5 кВт. Соответствует току на 22,3 А. Допустимый для жилы сечением 6 квадратных миллиметров в худшем случае составляет 34 А. Автомат выбран чуть строже.

Это делается, чтобы изоляция гарантированно не подгорела. Защитный автомат чуть более часа проработает при превышении тока на 13% (36 А). И чуть менее часа при отклонении вверх на 45% (более 45 А). В течение указанного времени изоляция не должна пострадать. В рассматриваемых условиях ток не поднимется выше 25 А, следовательно, все остальное означает аварию на линии, что приведёт к многократному росту значения (намного более 45 А). Подобная ситуация вызовет срабатывание защитного автомата уже по другой, быстрой, схеме. И выгорания изоляции жилы не произойдёт.

Если подключить выключатели в коробке на повышенный номинал, возможны неприятные последствия. Лучше перестраховаться. Кстати, автоматы защиты стоят недорого, не стоит экономить. Иное дело, когда речь заходит о дифференциальных УЗО. Указанные автоматы стоят на ветвях кабелей, идущих к опасным участкам:

1. Санузлы и ванные комнаты, включая наружные розетки, куда присоединяется оборудование.
2. Уличные точки раздачи питания, розетки близ окон и входных дверей, используемые для аналогичных целей.

По нормативам РФ дифференциальные автоматы демонстрируют чувствительность не более 30 мА по току утечки. Из-за высокой стоимости люди захотят опасные ветки соединить в одной. Прямого запрета нет, и экономия выглядит значительной. Пример: питаем с одного дифференциального автомата розетки для санузла и те, что используем для работы на улице (в районе балкона). Прямых запретов на включение нет, цена подобного вида устройств на порядок выше, нежели обычных УЗО.

Где располагать распределительный щит

Часто распределительный щит домовладения вешается прямо на столбе. Налицо очевидный факт, требования стандартов сводятся к обустройству единого рубильника доступного извне для отключения объекта на случай пожаров и непредвиденных ситуаций. Правильная изоляция проводов должна обеспечить сравнительную безопасность, чтобы впопыхах человек не получил удар током.

Полное руководство по установке

Поскольку вы находитесь на этапе прокладки электрических проводов на объекте, вам необходимо использовать распределительную коробку . Это неотъемлемая часть любого электромонтажного процесса.

 Если вы выберете подходящий корпус, вы также получите защиту потолочного вентилятора, светильника или розетки .  Кроме того, обслуживание будет намного проще, так как есть только одна точка, где вы можете получить доступ ко всей проводке.

Здесь вы увидите четкое изображение распределительных коробок.

Содержание

• Как работает распределительная коробка?
• Каковы распространенные типы распределительных коробок?
  • Металлические и пластиковые электрические коробки
  • Стандартные прямоугольные коробки
  • 2-местные, 3-местные и 4-местные электрические коробки
  • Круглые распределительные коробки
  • Восьмиугольные и круглые электрические коробки
  • Электрические коробки с потолочным вентилятором
  4-дюймовая квадратная коробка
  • Удлинители коробки
• Таблица вместимости распределительных коробок
• Электрическое применение обычных электромонтажных коробок
• Как установить распределительную коробку
  • Выберите правильную распределительную коробку
  • Перед началом работы
  • Что вам понадобится
  • Инструкции
• 5 012 Как работает Распределительная коробка работает?

  Распределительная коробка полностью сливается с бетонной стеной, крышка видна или заглублена в штукатурку. Внутри него находятся розетки для ввода питания, выключатели и соединительные провода, также известные как патресс.

  Это стандартная часть любого соединения кабеля с термопластовой оболочкой (TPS) на объекте или в электропроводке. Обычно вы увидите их на потолке, под полом или за панелью доступа.

  Крышки необходимы, так как они защищают внутренние провода от грязи, пыли и влаги. Кроме того, поскольку покрытие обычно изготавливается из пластика, оно предотвратит искрение, короткое замыкание и искрение , которые могут возникнуть из-за неплотного соединения.

  Распределительная коробка — это место встречи всех электрических проводов в определенной области. Эти провода соединяются, а затем идут в другие точки, образуя соединение для трубопроводов. Кроме того, коробка обеспечивает надежную установку провода питания, нейтрального провода, провода заземления и дополнительной проводки второстепенных функций.

  Имейте в виду, что все провода в соединительных стальных коробках должны быть одного калибра   . Кроме того, вы правильно накрыли контейнеры и установили их в соответствии с применимыми строительными нормами .

  Подпись: Электрик, закрепляющий распределительные коробки

  Каковы распространенные типы распределительных коробок?

  Принятие решения о том, какая распределительная коробка вам подходит, является трудным и требует исследования.

  Например, вы работаете над проектом, который требует подключения проводов к старому зданию. В таком случае вы рассмотрите возможность использования существующей распределительной коробки и создания соответствующих цепей. Но, если вы находитесь в недавно построенном объекте, вам нужно выбрать тип коробки с нуля.

  Здесь можно выбрать материал, форму и размер.

  Металлические и пластиковые электрические коробки

  Большинство распределительных коробок изготавливаются из пластика, например ПВХ или стекловолокна, или металла, например стали. Если вы выбираете защищенный от непогоды металлический ящик, он доступен в алюминиевом корпусе.

  Выбор зависит от типа кабелепровода, который вы используете для прокладки провода. Следовательно, если вы используете металлический трубопровод, вам следует выбрать металлическую распределительную коробку. Таким образом, вам не нужен отдельный заземляющий механизм для системы.

  Однако, если используется кабель типа NM-B, , вы можете выбирать между металлом и пластиком, поскольку NM-B имеет отдельный провод заземления для единственного разъема внутри покрытия.

  Стандартные прямоугольные коробки

  Стандартные коробки размером 2×3 дюйма поддерживают отдельные системы освещения или розетки в одной точке. Таким образом, их также называют одноганговыми или одноганговыми коробками.

  Эти коробки имеют глубину от 1 ½ до 3 ½ дюймов и размеры два на 3 дюйма. Кроме того, некоторые коробки могут иметь съемные стороны, чтобы вы могли соединить несколько коробок вместе для хранения более важных устройств. Кроме того, они могут иметь зажимы и заглушки внутри коробки кабелей типа NM-B.

  2-местные, 3-местные и 4-местные коробки

  Подобно стандартным прямоугольным коробкам, в них также устанавливаются выключатели и электрические розетки. Однако они немного больше по размеру, чтобы вместить два, три или четыре устройства. Кроме того, вы можете найти его в новых и старых рабочих конструкциях, некоторые из которых имеют встроенные кабельные зажимы.

  Электрические коробки с круглыми поддонами

  Коробки с круглыми поддонами имеют глубину всего от ½ до ¾ дюйма. Как правило, электрики используют эту распределительную коробку с потолочными настенными светильниками весом 50 фунтов. Кроме того, некоторые металлические круглые ящики для поддонов могут поддерживать проводку потолочного вентилятора.

  Эти неглубокие коробки обычно поддерживают только два-три электрических соединения. Следовательно, количество проводов внутри коробки не должно превышать безопасный предел заполнения.

  Восьмиугольные и круглые электрические коробки

  Восьмиугольные и стандартные круглые коробки более глубоки, чем типичные панорамные коробки. Они имеют глубину от 1 ½ до 3 дюймов и могут поддерживать настенные и потолочные светильники весом до 50 фунтов. Поскольку они такие же глубокие, они обеспечивают больше места для проводки.

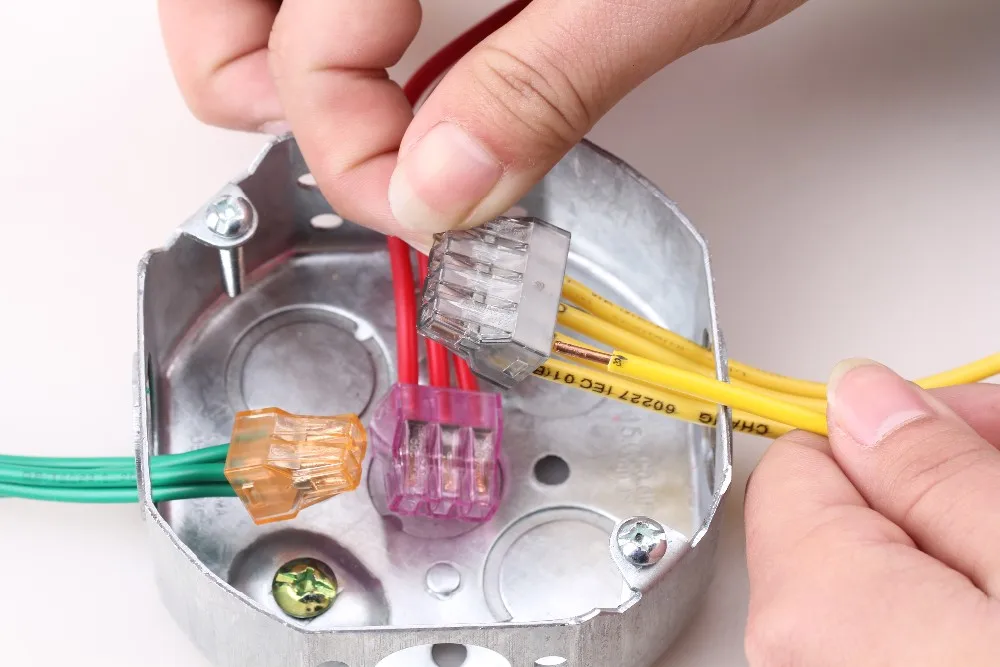

  Подпись: Круглые электрические коробки с соединением проводов

  Электрическая коробка с потолочным вентилятором

  Потолочные вентиляторные коробки могут быть неглубокими, глубиной всего ½ дюйма, или могут быть стандартными 2 1/8 электрическая коробка дюймовой глубины. Поскольку контейнер должен поддерживать вращение вентилятора, для него требуется уникальный механизм крепления. Следовательно, вы не можете использовать простые круглые электрические коробки для установки потолочного вентилятора и выбрать электрическую распределительную коробку с вентилятором.

  4-дюймовая квадратная коробка

  4-дюймовая квадратная коробка доступна со стандартной глубиной от 1 ¼ до 2 1/8 дюйма. Но поскольку у них прямые углы, это дает им дополнительное внутреннее пространство. Таким образом, можно разместить больше проводников и разъемов. Квадратные коробки крепятся к потолку и стенам для поддержки светильников или выключателей.

  Удлинители боксов

  Если вы не можете найти подходящий для вашего соединения, не беспокойтесь, поскольку вы можете добавить удлинители боксов. Удлинительные кольца или расширители коробок имеют такие же размеры, как и другие коробки, но у них нет задней пластины. Таким образом, вы можете установить его перед стандартной электрической коробкой и увеличить ее мощность.

  Таблица вместимости распределительных коробок

  Различные распределительные коробки имеют свою емкость заполнения. Как правило, вы никогда не должны переполнять коробку, чтобы они не запутались друг с другом.

  Ниже приведена таблица стандартных монтажных коробок и количества проводов, которые можно легко в них поместить.

  702 90 90 8 0 16,0 0170 917 7

  Тип электрической коробки	Размер коробки (куб.дюйм)	#14 Провода	Проволока №12	Проволока №10
  3-дюймовый блинчик Металл	4,5	4,5	2	0
  3-дюймовый врезной стеклопластик	14,0	7	6	5
  1-местный врезной стекловолокно	7	6
  1-местный, врезной, стекловолокно	18,0	9	8	7
  Гвоздь 1-ганговый пластиковый	20,5 90 0	9	8
  2-местная врезная стекловолокно	28,0	14	12	11
  Гвоздь из двух стеклянных поверхностей Пластик	9017 60 9017 60 60170 90 90 7 14	12
  3-местная, врезная, стекловолокно	42,5	21	18	17
  2-ганговый пластиковый гвоздь 2	07 43,5 0170	19	17

  Электрическое применение общих распределительных коробок 7 Пластиковая коробка для гвоздей под названием «Коробка для черновиков»)

  Электрическая коробка	Название детали	Электрические приложения
  	Выключатели и розетки
  	1-местная врезная коробка из стекловолокна с задним кронштейном.	Розетки и выключатели. Вы можете использовать его с проводкой типа NM в Remodel использует
  	1-ганговую металлическую врезную коробку с регулировочными монтажными ушками.	Розетки и выключатели с зажимами для стального или алюминиевого гибкого кабеля.
  	1-местная удобная коробка.	Розетки и выключатели в гараже или магазине
  	2-местная пластиковая коробка для гвоздей.	Розетки и выключатели.
  	2-местная врезная коробка из стекловолокна.	Розетки и выключатели.
  	2-местная пластиковая коробка для ногтей для лица.	Розетки и выключатели в местах с ограниченным пространством
  	3-местная пластиковая боковая коробка для гвоздей.	Розетки и выключатели.
  	3-местная коробка для ногтей.	Розетки и выключатели.
  	3-местная врезная коробка из стекловолокна.	Розетки и выключатели.
  	4-местная пластиковая коробка для гвоздей.	Выключатели и элементы управления освещением.
  	3-дюймовая коробка для гвоздей из стекловолокна.	Светильники и соединения.
  	3-дюймовая коробка из стекловолокна для врезки или переделки.	Светильники и детекторы дыма.
  	3-дюймовая металлическая коробка для блинов, также доступна из стекловолокна.	Можно установить на поверхность для обрамления светильников
  	4-дюймовая пластиковая коробка для гвоздей.	Светильники
  	Коробка для гаечных ключей.	Светильники
  	4-дюймовый потолочный вентилятор.	Блинная коробка для потолочного вентилятора (для веса до 70 фунтов)
  	4-квадратная металлическая коробка, с 1 или 2 бандами, 3-0 или 4-0 отверстий.	Розетки и выключатели. Поверхностное крепление для использования с EMT или Flex Conduit.

  Как установить распределительную коробку

  В соответствии с Национальным электротехническим кодексом (NEC) сращивания проводов не должны находиться за пределами проводных коробок. В Руководстве по установке есть и другие ограничения. Следовательно, вы должны быть очень осторожны при принятии решения об установке распределительной коробки.

  Выберите правильную распределительную коробку

  При запуске процесса; вам нужно купить правильную электрическую распределительную коробку для вашего конкретного приложения. Например, для улицы нужен всепогодный бокс, а для нескольких устройств нужен бокс большого размера. Следовательно, покупайте то, что вы можете разместить адекватно.

  Подпись: Установка электрических розеток в новом здании

  Перед началом работы

  Убедитесь, что вы отключили питание цепи. Кроме того, посмотрите, есть ли соответствующий автоматический выключатель или нет.

  Что вам понадобится

  Для установки вам понадобится

  • Тестер напряжения А
  • Отвертка
  • Молоток
  • Плоскогубцы6
  • Наконечники дрели Инструмент для зачистки проводов

  Материал, вам понадобится

  • Распределительная коробка
  • Кабельные зажимы
  • Шурупы для дерева и соединители для проводов.
  Инструкции
  1. Отсоедините провода в существующем стыке и закрепите коробку внутри стены.
