alexxlab Гофра для электрокабеля: выбираем правильно Статьи
| ||||||
Запомните главное: ПВХ-гофры можно использовать только в помещении, ПНД-гофры — только на улице. Зато они годятся и для подземной прокладки кабеля. Гофра для установки в помещении Используется чтобы спрятать разнокалиберные провода, ведущие к системам домашней автоматики: кабельные трассы, упакованные в гофры, выглядят более опрятно и эстетично, чем идущие по стенам и потолку пучки проводов, перетянутые стяжками; Гофра для установки на улице Используется при подземной прокладке кабелей к уличным светильникам, блокам автоматики и приводам откатных ворот, домофону, скважинному или колодезному насосу, постройкам на участке — для защиты от влаги и механических повреждений; Гофра универсальная (для помещения и улицы) Оцинкованный металлорукав |
Все это безусловные плюсы ПНД-гофры.
Но есть жирный минус: полиэтилен — горючий материал. Поэтому, как бы эффектно ни смотрелась открытая проводка в черных и оранжевых гофрах, монтировать ее в помещениях, тем более жилых, нельзя.
Прокладывать такие гофротрубы в скрытой проводке в полостях тоже запрещено: огонь по ним может «путешествовать», распространяясь по этажам и помещениям.
Основная область применения ПНД-гофры — открытая проводка на улице и подземная прокладка кабельных трасс.
Для подземной укладки рекомендуется использовать так называемые жёсткие и полужесткие гофры — они самые прочные и почти не боятся механических повреждений. Такие трубы в земле не гниют и не ржавеют.
Данные о товарах и услугах, представленные на сайте носят информационный характер и ни при каких условиях
не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Характеристики и изображения товаров указаны справочно, точные данные зависят от конкретной партии и требуют уточнения.
Крепеж | Инструмент | ЗСИ и фурнитура | Кабель, провод | Электротовары | Сантехника | Отопление, насосы, КИПиА | Сопутствующие товары |
Гофра для электрокабеля: нужна или нет в частном доме
Когда гофрированные трубы-оболочки для кабеля действительно полезны и в каких случаях при монтаже электропроводки в загородном доме можно обойтись без них.
Филипп Урбан, журналист и практик-эксперт в сферах строительства и ремонта, разобрался в вопросе.Когда гофра полезна
Внутри дома:
- Для наведения порядка в скрытой электропроводке, например разводки по разным каналам силовых линий, разнокалиберных проводов, линий слаботочки (интернет, кабели систем пожарной и охранной сигнализации, домофон, видеонаблюдение).
- На всякий случай: чтобы была возможность заменить небольшие прямолинейные участки силового кабеля без долбежки стен. Например, при небольшом ремонте домашней автоматики можно попытаться аккуратно вытянуть гибкий кабель сигнализации или линии связи, надежно соединив его с новым. Но протащить длинный силовой кабель даже с одним изгибом вряд ли получится.
Снаружи:
- Под землей. В защитной оболочке прокладывают подземные кабели, питающие ландшафтное освещение, приводы автоматических ворот, скважинных насосов, очистных сооружений канализации с принудительной аэрацией.
Это усиливает защиту от влаги и снижает вероятность механических повреждений. - Над землей. Гофры также используются для дополнительной защиты от влаги и старения на солнце кабельных сборок при открытой проводке по воздуху (на подвесах). Например, от дома к бане, хозблоку, уличному светильнику в беседке и т. д. Особенно защита пригодится нежным кабелям слаботочных систем (видеонаблюдение, интернет, связь, домофон, охранная и пожарная сигнализация).
- Для эстетики и дополнительной защиты кабелей при открытом монтаже силовых линий на разных основаниях: стенах, балках, цоколе и прочем.
Это усиливает защиту от влаги и снижает вероятность механических повреждений.Какую гофру взять
Белые или серые гофрированные трубы из поливинилхлорида (ПВХ) не любят долгого контакта с грунтовой влагой, а под воздействием дневного света стареют и начинают крошиться. Огнестойкость тоже никакая: от высоких температур ПВХ хотя и не горит, но плавится. Идеальное место для ПВХ-гофры — в толще монолитного бетона, стяжке пола, под слоем штукатурки в штрабах кирпичных и газобетонных стен.
Черные и оранжевые гофрированные трубы из полиэтилена низкого давления (ПНД) — более прочные, устойчивы к солнечному ультрафиолету. Поэтому их можно использовать и для подземной укладки, и для проводки на улице. Но ни в коем случае не в помещении — такие трубы хорошо горят и могут стать причиной распространения огня по помещениям и этажам
Синие полипропиленовые (ППР) гофротрубы по свойствам близки к ПНД, то есть устойчивы к ультрафиолету и механическим нагрузкам. Главное отличие — огнестойкость: при пожаре они будут нехотя плавиться, но сами гореть откажутся. Такие можно использовать и под землей, и на улице, и в помещении.
Также для защиты кабелей и проводов используют оцинкованный металлорукав, который производится из стальной ленты. Такой может выпускаться в защитной герметизированной оболочке. Основная сфера применения — дополнительная механическая защита кабелей на улице и в тяжелых производственных условиях. Он также может быть использован для временной защиты кабеля, например при обеспечении электроснабжения стройки.
В земле при постоянном контакте с влагой такая «броня» долго не живет.
От чего гофра защиту не гарантирует
Не стоит ждать, что такая защита проводов спасет от:
- термических повреждений с оплавлением изоляции кабеля, а тем более — от пожара: гофры прогорят быстрее изоляции
- повреждений и разрушений кабельных оболочек, вызванных длительным контактом с влагой или постоянным пребыванием во влажной среде
- серьезных механических воздействий, например от случайного повреждения скрытого кабеля сверлом
Важно помнить, что гофра — это только дополнительная защита. Но бывают случаи, когда «упаковка» кабелей в гофры — лишняя работа, которую невозможно объяснить требованиями электро- и пожарной безопасности.
Нужна ли гофра для проводов в каменном доме
Если стены и прочие конструкции из негорючих материалов, а кабели имеют защитную оболочку, то нет.
Вот что говорят по этому поводу ПУЭ
Свернуть
В «Правилах устройства электроустановок», п.
7.1.37 (вот их актуальные версии с платным и бесплатным доступом), написано: «В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке».
Как правило, в домашнем монтаже используют кабели марок ВВГнг LS и NYM. Первый имеет двойную изоляцию (защитную оболочку) из не поддерживающего горение ПВХ-пластиката c пониженным дымо- и газовыделением, второй — тройную. Их убирать в гофру при скрытом монтаже проводки не обязательно.
Есть ситуации, когда гофра только мешает: например, при прокладке кабельных трасс в несущих железобетонных стенах, которые нельзя штрабить (то есть делать канавки для прокладки проводов). Кабель диаметром 10–12 мм без дополнительной «упаковки» потребует для «укрытия» гораздо меньшего слоя штукатурки, чем такой же, но в трубке с наружным диаметром 20 мм.
Можно ли использовать гофру в деревянном
или каркасном доме
Здесь все сложнее: нигде в требованиях прямым текстом не написано, что можно, а что нельзя в деревянном доме. При этом нормативы делают различия для скрытой проводки в сгораемой и несгораемой среде.
Открытую проводку проводов и кабелей в защитной оболочке делать можно.
Вот что говорят на этот счет нормативы
Свернуть
Свод правил СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа», п. 15.5, гласит: «В зданиях со строительными конструкциями, выполненными из горючих материалов групп Г2 и (или) Г3, допускается открытая прокладка одиночных кабелей и проводов в защитной оболочке с медными жилами сечением не более 6 мм² в ПВХ-изоляции в исполнении по ГОСТ 31565».
В упомянутом ГОСТе кабельных изделий обозначены требования к пожарной безопасности кабельной продукции.
Им полностью соответствуют кабели NYM и ВВГнг-LS: «упаковка» им не нужна.
Скрытую проводку в дереве и прочих пожароопасных конструкциях обязательно надо защитить дополнительно негорючей оболочкой.
Как советуют это сделать ПУЭ
Свернуть
Пункт 7.1.38 ПУЭ-7 гласит: «Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки, и их следует выполнять за потолками и в пустотах перегородок из горючих материалов в металлических трубах». Продиктовано такое требование правилами пожарной безопасности.
Пластиковые гофры от пожара не спасут, хотя и вреда от них не будет. И в любом случае придется нести дополнительные затраты. Придется позаботиться о том, чтобы конструкции были несгораемыми: теплоизоляция — на основе негорючей базальтовой ваты, огнестойкого гипсокартона, штукатурки и т. п.
Строительные нормы такой вариант допускают
Свернуть
СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом» допускает прокладывание «проводов в защитных оболочках или кабелей в оболочках из материалов, не распространяющих горение» через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий (пп.
13.5.1–13.5).
Подведем итоги
Практического смысла в использовании гофр при монтаже кабелей ВВГнг и NYM нет. По сути, это запасной слой изоляции, который не обеспечивает полной защиты. Опасности она тоже не представляет — кроме не всегда обоснованной уверенности заказчика, что все сделано профессионально и «как надо».
Такая уверенность — верный шанс упустить из виду другие, не менее важные противопожарные меры, такие как расчет нагрузок на электросеть, использование сертифицированных «автоматов» и качественных кабелей без «скруток» в скрытых полостях, использование негорючих материалов, а также обработка сгораемых конструкций антипиренами и антисептиками.
Узнайте больше:
- Как сделать скрытую проводку в деревянном доме законно и безопасно
- ПУЭ, ГОСТы и технические регламенты — на что ориентироваться
- Безопасная электропроводка на даче: от предохранителя до УЗО
13.02.2022
Гофра для кабеля: размеры, виды, советы по выбору
Электромонтаж имеет массу тонкостей.
Ведь монтажник должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки. Одним из средств защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофрированных труб.
- Гофровое назначение
- Типы и виды гофрированных труб
- Как выбрать гофру
Гофра назначения
Гофра для электропроводки в общем случае представляет собой трубу с ребрами. Он нужен для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность. Гофра также выступает в роли дополнительного теплоизоляционного слоя, хоть и слабого, но это не основная его функция. Он также защищает электропроводку от возгорания. Это свойство обеспечивается за счет использования соответствующих материалов, которые при повышении температуры или воспламенении кабеля начинают плавиться и выделять вещества, препятствующие горению.
Для соединения нескольких отрезков гофротрубы, укладки кабеля в ней под прямым углом и отведения от линии используются соответствующие муфты, повороты и тройники. Если монтаж проведен правильно, а на концах надеты заглушки с прорезью, то линия дополнительно защищена от влаги.
Типы и виды гофрированных труб
Гофра для кабеля различают по следующим параметрам:
- Диаметр.
- Толщина стен.
- Используемые материалы.
- Цвет.
- Устойчивость к стрессу.
Гибкость гофры и ее устойчивость зависят от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависят условия, в которых он может использоваться.
Классификация по материалу и его основным характеристикам:
- Наиболее распространен ПВХ. Негорючая и относительно дешевая гофра для электропроводки. При воздействии УФ-излучения разрушается, что накладывает ограничения на уличное использование.
- Полиэтилен и полипропилен (PPR). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируется в диапазоне температур от -40 до +45 градусов Цельсия. Устойчив к ультрафиолетовым лучам, кислотам, маслам и растворителям. Их различают по цветам: черный и двухслойный красный — полиэтилен, а синий — полипропилен.
- Металлическая гофра. Ее еще называют металлорукавом. Они обеспечивают хорошую защиту кабеля от механических повреждений. Устойчив к активным веществам и маслам.
Интересно! Маркировка металлорукавов расшифровывается следующим образом: РЗ-Ц, РЗ-ЦХ, РЗ-ТСА — из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х — из стальной луженой ленты; РЗ-ЦП — с поливинилхлоридной изоляцией, для герметизации.
По количеству слоев различают:
- Однослойные. Рукава ПВХ чаще всего состоят всего из одного слоя, при этом его толщина может быть разной.

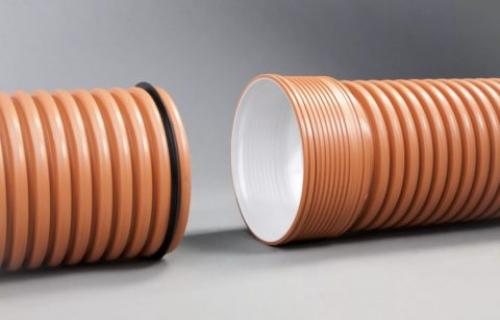

- Двухслойный. Примером может служить труба из полиэтилена высокой плотности с двойными стенками.
Стойкость к нагрузкам:
- Легкие (до 320 Н/5 см2) — стенки тонкие и гибкие. Устанавливаются на подвесные потолки и в гипсокартонные конструкции.
- Средние (до 750 Н/5 см2) — влезают в штробы.
- Тяжелые (выдерживают до 1250 Н/5 см2) — самые жесткие, укладываются в бетонные стяжки.
- Сверхтяжелые усиленные (до 4000 Н/5 см2 и выше). Их прокладывают под землей или подвешивают на опорах при наружной установке.
Еще одним фактором является разнообразие гофра по цвету. Обычно это не фиксированные, а обычно серые и белые гофры ПВХ, красный, черный и синий полиэтилен. Есть и цветные модели, это зависит от того, какой краситель добавлен в массу на заводе. Вы можете использовать определенные цвета для каждого типа линии:
- Белый — освещение и Интернет.
- Серый или черный — розетки, цепи общего назначения.
- Зеленый — кабели для передачи данных и телефонии.
- Красный — для наружного применения.
На практике такое разделение не применяется.
Толщина стенки гофра находится в пределах 5-15 мм. Внешний диаметр гофры ПВХ находится в пределах 16-50 мм. Ниже представлена подробная таблица, в которой указан диапазон размеров гофры для кабеля.
| Внешний диаметр | Внутренний диаметр |
| 16 | 10,7 |
| 20 | 14,1 |
| 25 | 18,3 |
| 32 | 24,5 |
| 40 | 31,5 |
| 50 | 39,6 |
Диапазон размеров металлорукава:
| Внешний диаметр | Внутренний диаметр |
| 9,8 | 5.1 |
| 11,0 | 7,7 |
| 13,5 | 9,7 |
| 15,6 | 11,7 |
| 19,0 | 14,7 |
| 22,0 | 18,0 |
| 38,0 | 31,5 |
| 45,0 | 37,5 |
| 58,0 | 49,5 |
| 71,5 | 62,5 |
| 87,5 | 78,0 |
Также различают версии с зондом и без него.
Зонд часто называют проволочной тягой. Это тонкая стальная проволока, к которой привязываются жилы и с ее помощью в гильзу протягивается проводка. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.
Как выбрать гофру
Чтобы разобраться, какую гофротрубу купить: ПНД или ПВХ, рассмотрим типовые области применения разных видов гофры.
ПВХ подходит для:
- Ленты наружной электропроводки в деревянном доме.
- Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
- Электропроводка в бане, в ванной и других местах с повышенной влажностью.
- Является самым распространенным и наиболее часто используемым при монтаже в квартире или в доме.
- Для использования вне помещений, но при условии, что прямые солнечные лучи сведены к минимуму.
ПНД или ПВД, в том числе двухслойные, пригодны для прокладки кабелей в земле (в траншее) и на улице.
Металлорукав применяют для прокладки проводов и кабелей в местах с повышенной вероятностью механических повреждений. Может использоваться во взрывоопасных помещениях. Есть варианты с фланцами на концах и уплотняющим слоем – для использования во влажных местах. Поэтому нельзя однозначно сказать, что лучше, у каждой гофры свое применение.
Важным моментом является правильный выбор диаметра гофры для кабеля. Чтобы проложить кабель таким образом, он должен укладываться в гофротрубу, кроме того, иногда приходится прокладывать несколько проводов в одной трубе. На один провод нужно:
- Определить внутренний диаметр гофры.
- Определите внешний диаметр троса.
В таблице ниже приведены наружные диаметры популярных кабельных изделий.
| Тип А | Внешний диаметр мм |
| ВВГ 3х1,5 | 8 |
| ВВГ 3х2,5 | 9,4 |
| ВВГ 3х4 | 10,8 |
| ВВГ 3х6 | 11,9 |
| ПВА 3×1,5 | 8,2 |
| PVS3x2,5 | 9,8 |
| ПВА 2×2,5 | 9,1 |
| ВББШВ 3х4 | 15,5 |
| ВББШВ 3х6 | 16,5 |
Например, для прокладки электропроводки от одной ВВГ 3х4 нужна гофра наружным диаметром 20 или 25 мм, а для ВБбШв 3х4 — 25-32 мм.
Тогда как для прокладки нескольких проводов нужно использовать следующий алгоритм:
- По наружному диаметру рассчитываем общую площадь сечения кабеля и площадь сечения отверстия гофры.
- Электропроводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2.1.61.
Например, решаем задачу:
Необходимо проложить электропроводку для подключения нескольких мощных точечных светильников, есть провод ПВА 2х2,5, сколько влезет в гофру ПВХ диаметром 50 мм?
На основании вышеприведенных таблиц определяем наружный диаметр проволоки и внутренней гофры:
ПВХ 2х2,5 — 9,1
92) / 4 = 1231 кв.ммПри этом можно заполнить только 35% площади:
1231 * 0,35 = 430 кв.мм
Тогда количество проводов в одной гофре равно:
430/65=6,61
Отсюда в гофру 50 мм можно вставить до 6 проводов ПВА 2х2,5.
Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день.
Напоследок рекомендуем посмотреть полезные видео по теме:
Материалы по теме:
- Как протянуть кабель в гофре
- Типы и размеры металлорукава для кабеля
- Защита электропроводки от механических повреждений
- Как проложить кабель под землей
Опубликовано: Обновлено: 25.06.2018 1 Комментарий
Гофра для кабелей и проводов: виды, размеры (диаметр), установка
При реконструкции проводки или установке новой рекомендуется «упаковать» ее в защитную оболочку. Наиболее часто используются гофрированные электротехнические трубы, которые обычно именуют «гофрой для кабелей и проводов».
Представляет собой круглый шланг с ребристой поверхностью. За счет оребрения значительно повышается его гибкость.
Содержание статьи
- 1 Зачем нужна гофра
- 2 типы гончиков для кабельной маршрутизации
- 2.1 Варифты
- 3 Какие материалы
- 4 Гофрация для кабеля, размеры, цены
- 4.1 Выбор размер
- 4.2 Цены
- 5 Установка Corrected Piepes
- 9 9
- 5. 5.1 Гофропроводка
- 5.2 Особенности открытой прокладки на улице
Зачем нужна гофра
Прокладка электрического кабеля и проводов в гофре рекомендуется по разным причинам:
Вообще гофры, даже металлические, не лучшая защита от механических повреждений. Остается только надеяться, что почувствовав, что дрель вышла из строя, удастся вовремя остановиться. А чтобы точно не влезать в проводку, лучше иметь точный план ее укладки с замерами и привязкой к углам.
Ведь кабель в гофре даже под нагрузкой определяется далеко не каждым детектором проводки. Так что не забудьте перед заливкой стяжки, перед чистовой отделкой сделать снимки, зарисовать и отметить расстояния.
Виды гофр для прокладки кабеля
Гофра для кабеля бывает разной прочности:
Как видите, классификация основана на прочностных свойствах, что определяет область использования.
Разновидности
Кроме всего этого есть еще гофра с протяжкой и без. Протяжка – это тонкий трос или проволока, облегчающие протягивание троса в гофру. Трос привязывают к концу троса, тянут за другой его конец, подворачивая трос внутрь. Без протяжки справиться с этой задачей проблематично – при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса будет длинной, это будет слишком сложно.
Гофра кабеля может быть с протяжкой (правильное название «щуп») и без
Если говорить о видах пластиковой гофры, то следует упомянуть, что бывает двухслойная гофра.
Снаружи он имеет такую же ребристую поверхность, но внутри он гладкий. Гофра для кабеля такого типа стоит дорого, но при необходимости в нее действительно можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая, это возможно далеко не всегда – если трасса имеет минимум поворотов, да еще и по большому радиусу.
Гофра металлическая и металлополимерная
Гофра металлическая для кабелей также бывает разной. Изготавливается из оцинкованной или нержавеющей стали. Кроме того, имеется металлическая гофра с полимерным покрытием. Обладает лучшими характеристиками по защите от пыли и влаги. Эту защитную оболочку еще называют металлополимерной.
Какие материалы
Гофра для кабелей и электрических проводов изготавливается из пластика и металла. Используемые материалы разные, с разными характеристиками. Их необходимо выбирать исходя из задач, которые они должны выполнять.
Если говорить о соблюдении норм пожарной безопасности при установке уплотнителей в горючих стенах, то идеальным вариантом является металлическая труба.
Спасает от напряжений, которые могут возникнуть при изменении размеров здания. С ним не справляются и грызуны. Это также оптимальный вариант с точки зрения пожарной безопасности: даже при наличии токов короткого замыкания и несрабатывании автоматического выключателя вероятность прогорания трубы с толщиной стенки 2 мм очень мала. Это означает, что пожар не начнется. Если прокладка электрических кабелей в трубах вас совершенно не прельщает, то можно использовать металлические кабель-каналы или гофру из нержавеющей стали или оцинкованную.
Гофра для кабеля, размеры, цены
Гофра для электросетей выпускается размерами от 16 мм до 65 мм. При выборе размера необходимо учитывать, что эти изделия имеют два диаметра – внешний и внутренний. Если вы собираетесь прокладывать несколько проводников — проводов или кабелей — диаметр нужно подбирать так, чтобы оставался зазор не менее половины радиуса. Это требование основано на том, что при прокладке группой (необходимо, кстати, взять специальный кабель) он будет больше нагреваться, а наличие воздушной прослойки будет способствовать лучшему отводу тепла.
Цена гофрированных электротехнических труб зависит от многих факторов
Выбор размера
Выбор диаметра гофры также зависит от площади, на которой она будет проложена:
Выбирается диаметр гофры для прокладки кабеля в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.
Таблица выбора диаметра гофры для кабелей и проводов в зависимости от сечения и количества проводов
Эта информация предназначена для справки, но вы можете сосредоточиться на ней. Можно взять большего, но не меньшего диаметра.
Цены
Вообще говоря, самая дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, самая дорогая — металлическая гофра. Причем вариант с протяжкой чуть дороже, чем без нее. При покупке нужно обращать внимание на одинаковую толщину стенок, однородность цвета.
Различные материалы, цвета, толщина стенок и разные цены
Гофра для кабеля продается в бухтах по 50 и 100 метров, реже можно встретить метражом, но цена тогда несколько выше.
Вообще цена зависит не только от материала, но и от толщины стенки. Самая дешевая – это облегченная гофра из ПВХ для кабеля, но иногда она больше похожа на просто пленку. От чего это может защитить, сложно сказать. Если вас волнует качество, то все, что связано с электрикой, лучше приобретать не в строительных супермаркетах типа Леруа и т.п., а в специализированных. Качество там обычно лучше, а цены если и выше, то приемлемые. Чтобы вы имели представление о возможном диапазоне цен, в таблице мы сведем несколько видов гофры с кратким техническим описанием.
| Наименование | Тип А | Внешний диаметр | Внутренний диаметр | Протяжка | Цена за метр | IP | 4 Назначение 6 | |||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Гофра ПВХ | легкая | 16 мм | 11,4 мм | Да | 2,4 руб. | 7|||||||||||||||||||||||||||||||||||||||||
| Гофрированная труба из ПЭВП, черная | BCS | 15,7 мм | 11,3 мм | Да | от 7,5 руб/м | 55 | для скрытой укладки | |||||||||||||||||||||||||||||||||||||||
| Гофрированная труба ПНД черная | БКС | 19,5 мм | 14,5 мм | Да | от 8,9 руб/м |
| 55 55 | ||||||||
| Красная двухстенная труба ПНД | прочная | 50 мм | 41,5 мм | Да | 78,5 руб/м | 9 | для скрытой прокладки 9 | 0094|
| Труба ПНД тяжелая | тяжелая | 31 мм | 23,4 мм | Да | от 9,7 руб/м | 55 | прокладка скрытая||
| PPL (полипропилен) гофрированная труба | Easy | 19,7 мм | 14,8 мм | Да | от 28 рубки / м | 55 | открыта, HID, HID, HID, HID, HID, HID, HID, HID, HID, HID, HID, HID, HID, HID. | |
| Гофрированная труба из полиамида | черный | 21,2 мм | 16,8 мм | нет | от 52 руб/м | 68 | открытая, скрытая прокладка, стойкая к УФ | |
| Труба гофрированная полиамидная | серая | 21,2 мм | 16,8 мм | Да | от 48 руб/м | 60 скрытая прокладка открытая, | 68 | открытая |
Монтаж гофрированных труб
При наружной (открытой) прокладке для фиксации гофр для кабелей и проводов используются специальные пластмассовые зажимы, которые подбираются под наружный диаметр трубы. Клипсы крепятся через каждые 20-30 см на шурупы или дюбели – в зависимости от типа стены. В установленных клипсах заводится гофра для кбалая, прижимается до щелчка. При монтаже в пазу крепится пластиковыми стяжками или дюбельными стяжками..jpg)
Также можно использовать самодельный крепеж – полоски жести с гвоздями или саморезами посередине.
При разработке маршрута необходимо учитывать следующие рекомендации. Предполагается, что трасса должна быть без резких поворотов — чтобы при необходимости можно было подтянуть новый кусок троса. Потому что:
Настоящие правила касаются проектирования трассы для наземной (подвесной) и подземной прокладки кабеля в т.ч. Если трасса длинная и вы хотите иметь возможность протянуть кабель «в случае чего» без замены гофры, проектируйте трассу с учетом этих правил.
Гофропроводка
При монтаже электропроводки в доме или квартире отрезки гофры закрепляют между распределительными коробками, от них к выключателям/розеткам, к осветительным приборам. Здесь участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с натяжкой троса не возникает.
При затягивании в гофру для кабеля нескольких жил, они складываются, скрепляются по всей длине скотчем или изолентой с шагом 30-50 см (в зависимости от жесткости).
Жесткая изоляция зачищается на 10-15 см с одного края, провода скручиваются в общий пучок, из него формируется петля (закрепите петлю скотчем или изолентой). Если жгут слишком толстый, можно сформировать петли отдельно, просто протянув через все бечевку. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на тросы. При этом тянуть нужно без рывков, плавно – чтобы не повредить трос или кабель.
Как протянуть кабель в гофру
При монтаже следить, чтобы протяжка не выскальзывала. Для верности можно закрепить кабель кусочком скотча. Есть два подхода к редактированию:
- Сначала закрепляем гофру, затем затягиваем кабель или провода в готовую деталь.
- Сначала протяните кабель, затем монтируйте.
Особенности открытой прокладки на улице
При наружной прокладке, как правило, подвешивается на тросе.
