Какие правила ПУЭ нарушают чаще всего и какая ответственность за нарушения

Что такое ПУЭ мы рассматривали, а также изложили полный свод этих правил на отдельной странице: https://samelectrik.ru/pue. Каждый проектировщик электрических сетей, а также непосредственно электромонтер должен знать эти правила и руководствоваться ими. Однако в реальности многие нарушают ПУЭ, чтобы сэкономить, сделать проще, быстрее и что более актуально — своими руками. Результаты плачевные: чаще всего это пожары и поражение электрическим током, реже — выход из строя электроустановок, в том числе и бытовой техники, а также необходимость все переделывать (когда вышестоящие органы попросту не принимают объект). В этой статье мы расскажем, какие правила ПУЭ нарушаются чаще всего, чтобы читатели сайта Сам Электрик не допускали типичные ошибки.

• Типичные нарушения ПУЭ
• Сечение жил меньше допустимого
• Места соединения проводов недоступны для осмотра и ремонта
• Провода соединяются скруткой
• Провод заземления подключается шлейфом
• Кабель-каналы заполняются на весь объем
• Неправильное соединение нуля и заземления
• Несоответствующая цветовая маркировка проводов
• Неправильная прокладка кабеля в деревянных домах
• Соединение алюминия и меди напрямую
• Ответственность за нарушение ПУЭ

Типичные нарушения ПУЭ

Сечение жил меньше допустимого

В ПУЭ (Глава 2. 1, пункт 2.1.14, таблица 2.1.1) говорится о том, что для стационарной проводки сечение кабеля должно быть не менее 1 мм² по меди и 2.5 мм² если жилы алюминиевые. На практике случается так, что для стационарной электропроводки используется провод типа ПУГНП или ПУНП или его более современный аналог ШВВП сечением 0.75 мм², например, для подключения точечных светильников.

Действительно точечные светильники, особенно если они светодиодные, потребляют малый ток. Но минимальное сечение жил обусловлено не только допустимым током, но и их механической прочностью. Слишком тонкие жилы невозможно качественно подсоединить к различным клеммникам. При подключении они могут переломиться, контакт может ослабнуть или вовсе выскочить из клеммников.

Есть еще одна проблема: некоторые электрики выбирают сечение токопроводящих жил по принципу «нагрузка маленькая, поэтому сойдет любое сечение». Но так делать нельзя.

Линии электропроводки защищаются автоматическими выключателями. И сечение кабеля, и номиналы автоматов должны выбираться соответственно друг другу. На линии проложенные кабелем с медными жилами сечением в 1.5 мм² устанавливают автоматические выключатели с током не более 10А, а на 2.5 мм² — 16А.

В таблице 1.3.4 (Глава 1.3 ПУЭ) указаны большие значения допустимых токов, но такие ограничения на выбор автоматов связаны с тем, что автоматический выключатель будет продолжать работу и при токе, превышающем на 13% номинальный. Это может привести к перегреву проводов, особенно при групповой прокладке в стенах или трубах и последующему оплавлению изоляции и развитию аварийной ситуации.

Приведем на примере распространенных номиналов автоматических выключателей, используемых в быту. Так они не будут срабатывать в течение одного часа при токах:

Номинал АВ	Ток условного нерасцепления (1.13 In)
10	11,3
16	18,08
20	22,6
25	28,25
32	36,16
40	45,2
50	56,5

Согласно таблице 1. 3.4 при прокладке в трубе допустимый длительный ток равен 18А для одного двухжильного и 15А для одного трёхжильного медного провода (кабеля) с сечением жил 1,5 мм² с ПВХ изоляцией (ВВГнг-LS, например), при температуре в 25˚ C, при большей температуре ток должен быть меньше. Из-за такой особенности автоматических выключателей, провод в 1,5 мм², защищенный 16А автоматом, может работать под током, превышающим его допустимую величину.

Также если вы всю линию проложили толстым кабелем, а ответвление на выключатель, розетку или светильник сделали проводом в 0,5-0,75 мм², то автоматический выключатель не сработает. В случае КЗ или даже перегрузки для жил в пределах его номинала, провод нагреется, изоляция оплавится. Всё это может вызвать возгорание.

Из этого следует, что нужно выбирать сечение провода не только по величине нагрузки, но и учитывать ток автоматического выключателя, которым защищена эта линия.

Места соединения проводов недоступны для осмотра и ремонта

Согласно пункту 2. 1.23 главы 2.1 ПУЭ места соединения и ответвления проводов должны быть доступны для ремонта и осмотра. Другими словами – все распределительные коробки должны быть доступны для обслуживания. Их нельзя заштукатуривать, закрывать подвесными и натяжными потолками, гипсокартоном или замуровывать в стяжке. Но на деле они часто заштукатуриваются, или прячутся за гипсокартоном, потому что мало кому хочется, чтобы их интерьер «украшали» крышки распредкоробок.

Однако, не все так категорично. Если вы хотите скрыть распределительные коробки, следует выполнять соединение пайкой, сваркой или гильзами. Так прописано в пункте 526.3 ГОСТ Р 50571.5.52-2011.

Провода соединяются скруткой

Скрутка – легкий способ соединения излюбленный «шабашниками» и мастерами широкого спектра. Эти люди хотя и умеют делать проводку и даже качественно выполнять ряд электромонтажных работ, расключать различные схемы и прочее, но наплевательски относятся к соединениям по двум причинам:

1. Скрутка простой способ соединения — закрутить пассатижами да заизолировать.
2. На соединители нужны деньги, на гильзы – недешевая обжимка. Конечная прибыль с объекта будет больше, если сэкономить на этом.

Но проблема заключается в том, что скрутка пока новая хорошо проводит ток и наблюдения, замеры и исследования показывают то, что зачастую обеспечивает меньшее переходное сопротивление и, как следствие, нагрев. Но со временем она ослабевает и контакт ухудшается, начинает греться. Это происходит из-за изменения температуры и расширения металлов, окисления (особенно актуально для алюминия), вибрации.

Разрешенные способы соединений описаны в п. 2.1.21 ПУЭ, среди них:

1. Опрессовка.
2. Сварка.
3. Пайка.

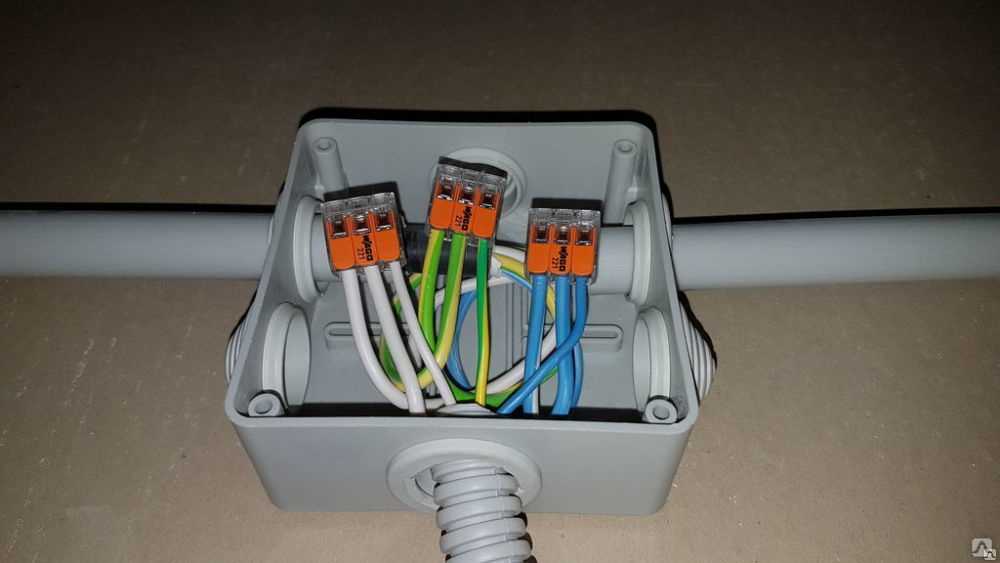

4. Различные клеммники, зажимы, сжимы винтовые, рычажные, пружинные и прочее. К ним относятся и колпачки СИЗ, и популярные сегодня «ВАГО».

Как вы видите, среди них нет скрутки!

Провод заземления подключается шлейфом

В главе 1.7 сказано, что нужно обеспечить непрерывность защитного проводника. А в п. 1.7.122:

«непрерывность электрической цепи обеспечивается либо их (РЕ-проводников) конструкцией, либо соответствующими соединениями, защищенными от механических, химических и других повреждений.»

Это значит, что все соединения заземляющего проводника должны быть надежными и защищенными от повреждений, как и сам проводник. Но при подключении розеток или светильников защитный проводник, да и фазу с нулем, нередко подключают шлейфом. То есть провода к следующей розетке подключаются к контактам предыдущей. При соединении проводов в клеммниках розеток (или других электроприборов) возможно нарушение контакта в результате их перегрузки или со временем они могут ослабнуть или вовсе исчезнуть.

В результате все розетки, светильники и другие точки, подключенные шлейфом, остаются без защиты. Чтобы этого избежать следует подключать как защитный проводник, так и фазу с нулём «звездой», то есть либо от каждой распределительной коробки вести кабель к каждой точке, либо делать проводку без распределительных коробок, когда от каждой розетки кабель ведут напрямую к электрощиту. Таким образом, отключение одной из розеток никак не скажется на защищенности и работоспособности всех остальных.

Кабель-каналы заполняются на весь объем

При прокладке открытой электропроводки в кабельных каналах, гофре или трубах нельзя наполнять их кабелями под завязку. Из-за этого они будут сильнее греться, и может произойти возгорание.

В пункте 2.1.61 главы 2.1. ПУЭ сказано, что в глухие короба провода должны укладываться так, чтобы сумма их сечений с учетом изоляции не превышала 35% сечения короба, а для электротехнических коробов с открывающимися крышками (плинтусы для кабелей и кабельные каналы) на 40%.

Для правильного расчета допустимого количества кабелей в кабель-канале следует:

1. Рассчитать площадь поперечного сечения кабельного канала и умножить её на 0,4 (40%).
2. Рассчитать площадь поперечного сечения кабеля с учетом его оболочки (по наружному диаметру).
3. Разделить 40% площади кабель-канала на площадь 1 кабеля. Теперь вы узнаете сколько кабелей с определенным количеством жил и сечением можно положить в конкретный кабельный канал.

Неправильное соединение нуля и заземления

В большинстве случаев на ввод в дома приходит 2 или 4 провода — 1 или 3 фазы и PEN-проводник (совмещенный нулевой и защитный проводник), такая система заземления называется TN-C, однако, согласно п. 7.1.13 главы 7.1 ПУЭ электроснабжение жилых и общественных зданий должно быть организовано с системой заземления TN-S или TN-C-S.

Систему TN-S организовать вы никак не сможете, потому что предполагается прокладку пяти проводов (3 фазы, рабочий ноль и защитный проводник) от питающей подстанции. Но вот TN-C-S сделать можно: для этого PEN-проводник повторно заземляют на вводе и разделяют на PE (защитный проводник) и N (рабочий ноль). При этом после точки разделения PE и N объединять в любой из точек электрической цепи запрещается (п. 1.7.135). Подробнее читайте в нашей статье: https://samelectrik.ru/kak-razdelit-pen-provodnik-soglasno-pue.html.

PEN или «ноль со столба» должен соединяться с PE – заземляющей шиной ДО вводного автоматического выключателя. Таким образом, выполняется требование п. 7.1.21 о том, что в PE и PEN проводниках не должно быть коммутационных приборов, так как на автоматический выключатель, а затем и к счетчику идёт уже чистый рабочий ноль (N).

Разделение нуля выполняют так, как показано на схеме ниже, к РЕ-шине подключается заземление.

То есть PEN, N и PE должны идти к отдельным клеммам (опять-таки п. 1.7.135), соединять их под одним болтом запрещено, поскольку не получится надежного контакта.

Несоответствующая цветовая маркировка проводов

Почти в каждом кабеле жилы отличаются по цвету. Это нужно для того, чтобы упростить монтаж и обслуживание электропроводки. Согласно п. 1.1.29-30 главы 1.1 ПУЭ проводники должны маркироваться согласно ГОСТ Р 50462, а именно:

• нулевые проводники – буквой или голубым (синим) цветом;
• защитные проводники (земля) — буквами или чередующимися продольными или поперечными полосами желтого и зеленого цветов.

Шины трёхфазной системы обозначаются так:

• фаза А – желтым;
• фаза В – зелёным;
• фаза С – красным.

При этом согласно ГОСТ Р 50462-2009, приложению А и разделу 5, для идентификации проводников и шин используются следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, голубой, серый, белый, розовый, бирюзовый. Предпочтительными являются коричневый, белый и черный.

На практике в кабелях всегда почти всегда есть синяя и желто-зеленая жила для нуля и защитного проводника соответственно. Фаза — коричневая жила, как правило, но в пятижильных кабелях может быть и белой, и черной, что совпадает с требованиями государственного стандарта.

Это важно, потому что если вы подключите к желто-зеленому проводнику фазу — это может подвергнуть опасности жизнь обслуживающих электриков и людей, которые будут пользоваться электроустановкой.

Подробнее читайте в статье про цветовую маркировку проводов: https://samelectrik.ru/cvetovaya-markirovka-provodov.html.

Неправильная прокладка кабеля в деревянных домах

В деревянных домах скрытую проводку нужно прокладывать в металлических трубах обладающих локализационной способностью. Это значит, что использовать металлорукав нельзя, потому что он такой способностью не обладает. Локализационная способность – это свойство материала предотвратить распространение искр и пламени за его пределы: когда начнут гореть и искрить кабеля, по какой-то причине, искры не должны попасть на деревянные стены. Переходы через стены и перегородки должны выполняться в металлической гильзе или трубе. Так гласит пункт 7.1.38.

Открытую проводку можно прокладывать непосредственно по поверхности стен, на изоляторах, в кабельном канале, гофре. Подробнее о выборе способа прокладки для стен из разных материалов описано в таблице 2.1.3 главы 2.1 ПУЭ.

Соединение алюминия и меди напрямую

Соединение меди и алюминия с непосредственным касанием, то есть скруткой или под один болт в клеммнике или на шине, неминуемо приведет к разрешению такого соединения. Дело в том, что у них разные потенциалы и под действием электрического тока начинается процесс электролиза и разрушения проводников.

Для соединения проводников из меди и алюминия необходимо использовать специально предназначенные клеммники, гильзы ГМА (медно-алюминиевые) или соединять через болт с шайбой между жилами.

Ответственность за нарушение ПУЭ

После проведения электромонтажных работ объект проходит приёмку. Если кратко, то инспектор Ростехнадзора проверяет ряд документов, проводит осмотр электроустановки и если всё выполнено качественно и соответствует требованиям ПУЭ, ГОСТ, СП и других нормативных документов, то оформляется Акт допуска электроустановки в эксплуатацию. Если нет — то оформляется Акт-предписание в котором перечислены все нарушения. После их устранения происходит повторная проверка.

Для физических лиц проверка электромонтажных работ в квартирах, домах и коттеджах не производится, если присоединяемая мощность менее 15 кВт.

То есть если вы нарушаете нормы и правила электромонтажа – объект просто не пройдет приёмку. Но даже если вы прошли проверку с нарушениями.

Ответственность за нарушение правил ПУЭ и ПТЭЭП возлагается на юридических лиц, предпринимателей и предприятиях. Ниже приведены лица, на которых возлагается ответственность:

1. Руководитель.
2. Работники обслуживающие электроустановки.
3. Работники проводящие ремонт ЭУ.
4. Руководители и специалисты энергетической службы (главный энергетик и пр.).
5. Руководители и специалисты технологических служб.

Для них предусмотрена административная и уголовная ответственность по ряду статей среди них:

КоАП РФ статья 9.11. Нарушение правил пользования топливом и энергией, правил устройства, эксплуатации топливо- и энергопотребляющих установок, тепловых сетей, объектов хранения, содержания, реализации и транспортировки энергоносителей, топлива и продуктов его переработки.

«… наложение административного штрафа на граждан в размере от пяти до десяти минимальных размеров оплаты труда; на должностных лиц от десяти до двадцати минимальных размеров оплаты труда; на юридических лиц – от ста до двухсот минимальных размеров оплаты труда. »

УК РФ Статья 143. Нарушение правил охраны труда.

Если это повлекло за собой причинение

тяжкого вреда здоровью человека виновные в этом лица:

«… наказываются штрафом в размере до двухсот тысяч руб или в размере заработной платы или иного дохода осуждённого за период до восемнадцати месяцев, либо исправительными работами на срок до двух лет, либо лишением свободы на срок до одного года.»

В случае гибели человека ответственные за ОТ лица:

 «… наказываются лишением свободы на срок до трёх лет с лишением права занимать определённые должности или заниматься определённой деятельностью на срок до трёх лет или без такого.»

УК РФ Статья 219. Нарушение правил пожарной безопасности (если в результате неправильного монтажа, наладки и эксплуатации возник пожар)

«… если это повлекло по неосторожности причинение тяжкого вреда здоровью человека, наказывается штрафом в размере до восьмидесяти тысяч руб или иного дохода осуждённого за период до шести месяцев, либо ограничением свободы на срок до трёх лет, либо лишением свободы на срок до трёх лет с лишением права занимать определённые должности или заниматься определённой деятельностью на срок до трёх лет или без такого. »

«… повлекшее по неосторожности смерть человека, наказывается ограничением свободы на срок до пяти лет или лишением свободы на срок до пяти лет с лишением права занимать определённые должности или заниматься определенной деятельностью на срок до трёх лет или без такового.»

«.. повлекшее по неосторожности смерть двух или более лиц, наказывается лишением свободы на срок до семи лет с лишением права занимать определённые должности или заниматься определенной деятельностью на срок до трёх лет или без такового.»

Вот мы и рассмотрели, какие правила ПУЭ нарушаются чаще всего и какая ответственность предусмотрена за нарушения! Если остались вопросы или вы хотите дополнить материал, пишите в комментариях!
