Снегозадержатель чертеж: как правильно устанавливать, как установить, чертеж, монтаж

Содержание

как правильно устанавливать, как установить, чертеж, монтаж

Содержание:

Конструктивные особенности и назначение
Разновидности элементов снегозадержания
Как сделать снегозадержатели на крышу своими руками

Морозные зимы и обильные снегопады, преобладающие в регионах с суровым климатом, подвергают кровельные конструкции дополнительным испытаниям. Под воздействием нагрузки от тяжелой снежной массы может произойти деформация стропильного каркаса. А лавина из снега и кусков льда, сходящая с крыши, становится причиной повреждений кровельного покрытия и может причинить вред здоровью и жизни человека. Предотвратить такое явление помогает установка специальных снегозадержателей на крышу своими руками.

Конструктивные особенности и назначение

Снегозадержатели — это специальные устройства, которые удерживают скопившуюся снежную массу на крыше. Благодаря этому снежная лавина не скатывается на головы прохожих, а лежит на крыше до наступления тепла. Под действием солнечных лучей происходит таяние снега, а образовавшаяся вода стекает по водостоку. В качестве снегозадержателей используют небольшие барьеры или ограждения, расположенные по кромке кровельного свеса.

Эти конструкции предназначены выполнять следующие функции:

Защита кровельного покрытия. В результате нагревания и остывания поверхности ската происходит образование наледи, которая при скольжении по крыше оставляет царапины. В результате кровельный материал лишается защитного слоя и под воздействием воды в этих местах образуется ржавчина. В большинстве случаев от этого страдают крыши, покрытые металлочерепицей и металлопрофилем.
Предотвращает падение снега с крыши на прохожих, растения и технику. Сход снежной массы с присутствующими в ней кусками льда происходит с большой скоростью. В результате этого близлежащая территория и все, что на ней находится, подвергается опасности.
Защита водосточной системы от внешних повреждений.
Сходящая с крыши снежная масса может стать причиной повреждения водосточных желобов, так как кронштейны не способны выдержать нагрузку от огромной снежной массы.
Распределение нагрузки от снежного покрова. В регионах, где осадки выпадают в большом количестве, очень важно правильно установить снегозадержатели. Это помогает защитить стропильный каркас от чрезмерных нагрузок. Грамотное распределение снегозадержателей по скату не задерживают снежную массу, а разделяют ее на небольшие части. В результате снег не скапливается в одном месте, а равномерно лежит по всему скату.

Кроме того снег, лежащий на скате, способствует сохранению тепла внутри дома. Следовательно, снегозадержатели помогают сэкономить средства на отопление. Это особенно важно для кровельных покрытий с высокой теплопроводностью.

Разновидности элементов снегозадержания

Конструктивные особенности крыши и особенности климата в регионе предусматривают использование разных видов снегозадержателей. Для ограничения схода снежной массы разрабатываются устройства, имеющие разное назначение и внешний вид.

Частные застройщики, решающие проблему, как установить снегозадержатели на крышу, в большинстве случаев пользуются следующими видами:

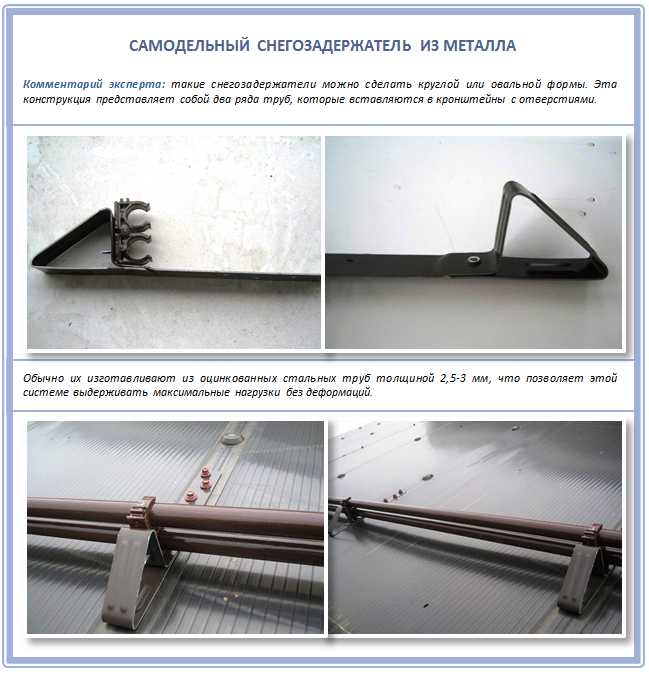

Трубчатые устройства представляют собой два трубки, закрепленные в два ряда на кронштейнах. Конструкции такого типа устанавливаются на крышах, у которых скат имеет наклон менее 60⁰. Прохождение снежного пласта через трубки снегозадержателя сопровождается разделением на пластины небольшого размера, что снижает степень причиняемого вреда.
Снегозадержатели в виде прямоугольной решетки закрепляют на скате металлическими уголками или кронштейнами. Снег, скользящий по крыше, проходит через решетки устройства и делится на куски, соответствующие ячейке решетки. Монтаж снегозадержателей на крышу такого типа можно выполнять на скатах крыш с уклоном не более 60⁰.
Пластинчатые конструкции для задержания снега изготовлены в виде пластин, которые закрепляют на скате посредством металлических уголков. Через такие устройства снег не проходит, поэтому их установка должна выполняться на скате, наклон которого не превышает 30⁰, а крыша имеет прочную стропильную систему.
Уголковыми снегозадержателями называют листы металла, согнутые под углом и закрепленные на крыше. Монтаж таких элементов допускается на крышах из металлопрофиля или металлочерепицы при условии, что они имеют незначительный уклон. Такие конструкции можно вполне сделать своими руками, но следует помнить, что они не так эффективны по сравнению с другими снегозадержателями.

Бугели представляют собой крючья, которые установлены в шахматном порядке на крышах, покрытых рулонными материалами или битумной черепицей. Такие элементы доступны для самостоятельного изготовления, достаточно иметь под руками металлический уголок или лист металла. Бугели предназначены не для удержания снежной массы, а для снижения скорости ее падения.

Все перечисленные конструкции можно разделить на два вида: снегорезы и снегобарьеры. К первому типу относятся элементы, которые разделяют сходящий снежный покров на пластины или кусочки, то есть трубчатые и решетчатые снегозадержатели. Второй тип предназначен для удержания снежной массы на крыше до момента таяния. Сюда можно отнести пластинчатые, уголковые конструкции и бугели.

Как сделать снегозадержатели на крышу своими руками

Установка готовых снегозадержателей заводского изготовления является достаточно дорогим процессом. Однако самостоятельное изготовление конструкции помогает сэкономить значительные средства. Самым простым вариантом является изготовление уголкового снегозадержателя своими руками.

Выполнение работы требует наличия определенного набора инструментов и материалов:

Нержавеющая сталь, имеющая полимерное покрытие.
Приспособление для резки металла.
Дрель или шуруповерт.
Листогиб.
Карандаш и линейка.
Картон для изготовления шаблона.

Процесс изготовления выглядит следующим образом:

На листе картона делают чертеж снегозадержателей уголкового типа и переносят его на металл.

С помощью приспособления для резки металла по разметке вырезают заготовку.
Используя листогиб, заготовке придают нужную форму, чтобы в результате получился уголок с двумя крепежными полочками, высота которого составляет примерно 20 см.
На крепежных полочках дрелью просверливают отверстия для саморезов.
Очень важно знать, как правильно устанавливать снегозадержатели на крышу. Элементы располагают вдоль кровельного свеса над несущими стенами, чтобы нагрузка на стропильную систему была минимальной. Более низкое крепление может стать причиной повреждения стропил, а в крайних случаях может привести к обрушению крыши.
Уголковые элементы для задержания снега необходимо распределить по скату в два ряда в шахматном порядке. Для ската длиной более 6 метров можно сделать три и более ряда.
