Высота розеток в ванной комнате
Подключение электрических приборов в ванной комнате – процесс, который требует максимум внимания, определенных знаний и навыков. Слишком большая влажность, брызги воды – все это усложняет условия в ванной комнате. В такой комнате ни в коем случае не разрешается прямой контакт приборов с водой. Розетку в ванной надо монтировать, придерживаясь конкретного порядка и инструкции. И, как правило, розеток не должно быть много. Пары штук хватит, так как в основном одну из них используют для стиральной машины, а вторую можно использовать для мелких бытовых приборов.
Можно ли монтировать розетки в ванной?
В прошлые годы розетки в ванной комнате не разрешались при проектировании, это считалось слишком опасным. Со временем розетка стала просто необходимостью. Появилось множество электроприборов, которые используются в ванной комнате – бойлеры, стиральная машина, душевые кабины, которые требуют подключения к сети. Чтобы обеспечить полную безопасность, необходимо придерживаться следующих правил:
- правильно выбрать вид электропроводки
- делать монтаж розеток с защитой от влажности
- обеспечить наличие систем автоматического отключения напряжения
- следовать правилам по размещению и установке розеток, делать все согласно инструкции
- обязательно обеспечить заземление
Всем известно, что ток очень опасен и несет угрозу здоровью и жизни всех проживающих. При проведении ремонта в квартире стоит проверить состояние электропроводки. Если дом, в котором вы живете, был построен много лет назад, и проводка ни разу не менялась, наверняка ее надо срочно заменить. Старые кабели из алюминия не предназначены для повышенных нагрузок.
Профессионалы рекомендуют монтировать во внутриквартирном щитке систему защитного отключения для линии, которая ведет в ванную. Такое устройство будет надежно защищать от замыкания, сбоя работы электрических приборов и образования пожара. Все коммуникации ванной комнаты должны прокладываться скрытым методом. Места соединения проводов должны быть хорошо изолированы. Если же скрытый метод никак нельзя применить, то надо делать прокладывание проводки открытым способом. В данном случае все надо хорошо изолировать и не использовать рукава из металла.
Для установки надо использовать розетку, которая защищена от влажности. Данный вид имеет плотные резиновые кольца внутри, что уменьшает риск замыкания.
Где монтировать розетку?

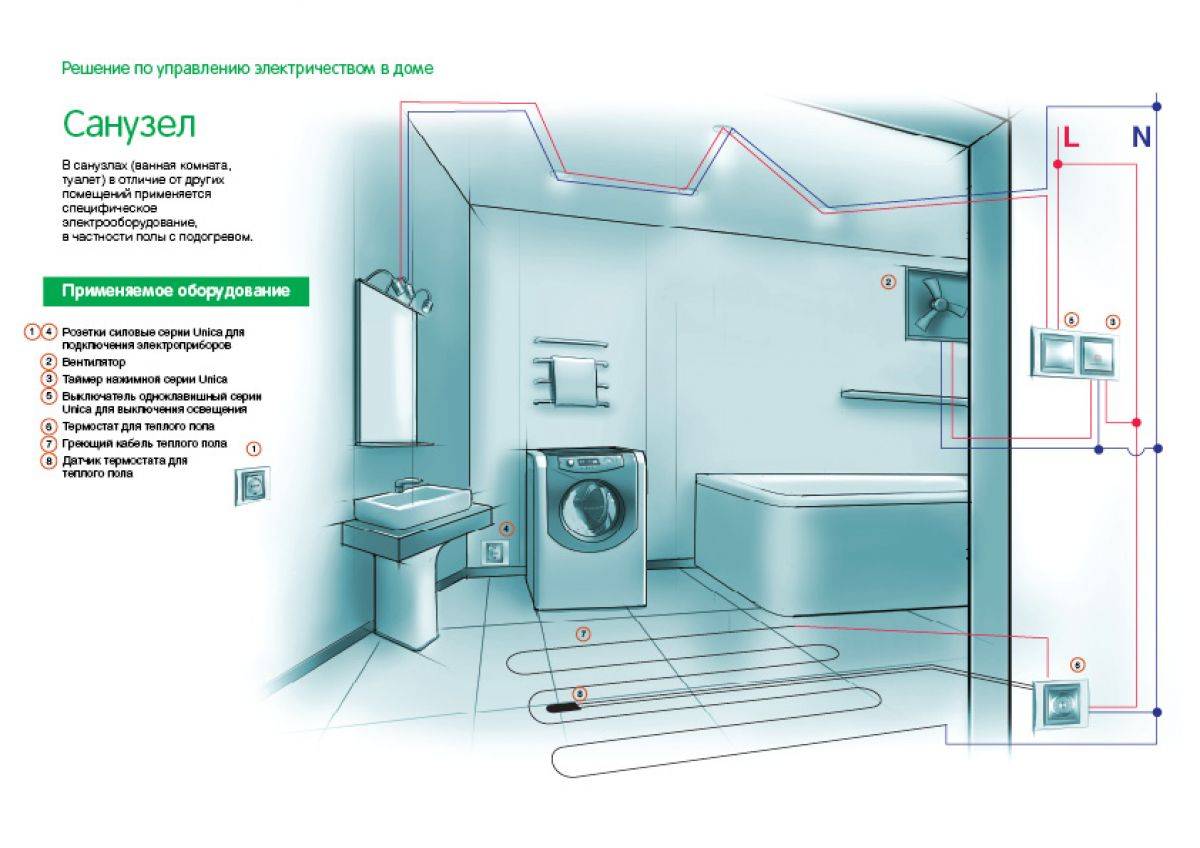

Расположение электрических приборов в ванной комнате должно быть выполнено в соответствии c определенной инструкцией, нарушать которую не стоит, иначе вы будете подвергнуты опасности. Розетка устанавливается следующим образом:
- комната разделяется на зоны, что указывается в схеме
- высота от пола должна равняться 60 см
- расположение от самого близкого источника воды – не меньше 60 см
Чистая вода без различных примесей – не очень хороший проводник электричества. Но вода, которая есть в водопроводе, содержит всевозможные соли, химические вещества, хлор, что изменяет особенности воды и увеличивает проводимость тока. Поэтому прямого контакта воды с электричеством ни в коем случае нельзя допускать.
Чтобы узнать, в каких местах надо устанавливать розетки от пола, надо учитывать в расчете такие нюансы:
- монтаж сантехники
- наличие перегородки между зоной купания и другими участками
- места установки стиральной машины и различных электрических приборов
Ванная комната разделяется на четыре зоны – 0, 1, 2, 3. К предметам нулевой зоны относятся те, которые создают множество брызг. Здесь можно монтировать приборы мощностью до 12 Вт. В первой зоне можно монтировать предметы, которые нагревают воду. В вторую зону можно смело помещать бойлеры, светильники, вентиляции. И, наконец, в третью зону устанавливают розетки на высоте 60 см от пола, соблюдая все правила техники безопасности.
Точной высоты от пола, на которой устанавливают розетки, не существует. Некоторые профессионалы придерживаются мнения – чем выше, тем безопаснее, поэтому советуют устанавливать розетку на высоте 180 см от пола. Но если длина провода электрического прибора, который используется, не слишком большая, то ее может не хватить до розетки. Оптимальная высота розетки от пола – 60 см. Если вдруг ванную затопит, до розетки вода не достанет.
Какое количество розеток в ванной комнате оптимально?
Размещение розеток и их количество каждый хозяин определяет сам. Все зависит от того, какой электрический прибор будет использоваться в том или ином месте. Как правило, розетки устанавливаются для мелких бытовых приборов – фен, электрическая бритва, и, конечно же, стиральная машина. Если ванная или душевая кабина требуют подключения к сети, то для них устанавливается отдельная розетка. Двойную розетку с общей рамой стоит устанавливать только для мелких бытовых приборов.
Как правило, розетки монтируют компактно, все размещают рядышком. Уместно будет образование блока по подключению приборов в ванной комнате. К этому блоку можно провести датчики и систему управления теплым полом, если таковая имеется. Также можно монтировать дополнительную защитную систему – выключатель для розетки. Он обесточивает систему.
Монтировать розетку для стиральной машины и других приборов на определенном расстоянии от пола можно и самому, но только в том случае, если у вас есть знания и навыки в данной сфере. Незнание законов физики и основных нюансов установки розетки может привести к плохим последствиям, которые могут нести угрозу жизни проживающих в квартире. Что делать, если специальных знаний и инструментов нет? В таком случае стоит обращаться к специалистам, которые профессионально и быстро выполнят всю работу.
Установка розеток
Есть два способа монтажа розеток:
- установка новой, где надо первым делом заменить старую проводку на новую
- установка дополнительной розетки, когда проводка новая, и заменять ее нет смысла
Для установки розетки для стиральной машины и других электрических приборов, надо иметь соответствующие инструменты – крестовая отвертка, отвертка-индикатор, круглогубцы, дрель, строительный уровень.
Основное правило – перед монтажом розетки надо обесточить провод. Первым делом надо подготовить отверстие для розетки. После этого приступаем к установке самой розетки, монтируем изоляционную трубу, подготавливаем провода, их надо хорошо зачистить. После того, как провода подсоединены, розетку надо поместить в подрозетник. Провода укладываются таким образом, чтобы они не являлись помехой.
Задание Анастасии «Помочь по электрике»
1 500 ₽
Сейчас очень сложно найти хорошего электрика. Нам повезло встретить Андрея, который отлично разбирается в электроработах, имеет свой инструмент, работает быстро и качественно. А стоимость услуг устроит любого. Мы решили, что оплатим его работу не по оговоренной цене, а чуть выше — нас очень понравилось, как он сделал работу.
Исполнитель задания:
Андрей
5,0 1029 отзывов
Как выбрать и правильно расположить розетки в ванной?
А можно ли делать розетки в ванной?
Читайте также
Как выбрать мебель в ванную комнату?
В типовых домах с ремонтом от застройщика розеток в санузле обычно не предусмотрено — значит ли это, что здесь они вовсе запрещены?
Раньше действительно считалось, что розетки в ванной небезопасны, поэтому в старом жилом фонде источники питания находится снаружи, недалеко от входа в санузел. Сегодня изменились и сами электрические приборы, и подход к строительству: современные ванные комнаты просторнее, значит пользоваться электричеством в них безопаснее.
Устанавливать розетки в «мокрых» комнатах можно! Но так как вода плохой союзник электрического тока, делать это следует по всем правилам: приобретите специальные кабели и розетки для ванной комнаты, выберите место для них по всем правилам.
Подробнее о том, как грамотно решить вопрос с проводкой в ванной, поговорим в следующих разделах.
Зачем нужны розетки?
Установка розеток в ванной значительно упрощает ежедневную рутину: в розетку ванной включается стиральная или сушильная машина, водонагреватель, электробритва, зубная щетка, фен и другие электроприборы.
При этом розетка для ванной комнаты, предназначенная для стиральной машины или водонагревателя, монтируется посредством силовых линий. Если дом старый, лучше проложить кабель с отдельным УЗО (выключатель для самой розетки).
Бритва, плойка и другие устройства с меньшими требованиями к проводке, могут подключаться стандартными двухжильными проводами — хотя лучше использовать кабели с заземлением.
Сколько розеток нужно?
Читайте также
10 примеров ремонта ванной с фото до и после
Так как специалисты рекомендуют скрытый монтаж электропроводки для розеток в ванной, перед началом работ или вызовом электрика, следует определить точное количество нужных точек.
Чтобы не ошибиться в расчетах, возьмите ручку и бумагу, запишите все устройства, которыми собираетесь пользоваться в ванной.
Примерный список:
- стиральная машинка;
- принудительная вентиляционная решетка;
- водонагреватель;
- электрический полотенцесушитель;
- электробритва;
- электрическая зубная щетка;
- фен;
- плойка.
Читайте также
Эргономика ванной комнаты
Следующим этапом в этом списке нужно выделить приборы, которые включены в сеть большую часть времени или постоянно. Для них однозначно нужны отдельные точки.
Остается продумать дополнительные выходы — например, над столешницей. Отсюда можно будет запитать фен или зарядку для электрощетки. В основном достаточно двух гнезд сверху, недалеко от зеркала и одного для стиральной машины.
Где лучше расположить?
Расположение розеток в ванной комнате — принципиальный вопрос, который обязательно следует изучить перед планированием помещения. Выбор правильной локации под отверстие делают, исходя из удаленности от зоны повышенной опасности и расстояния от пола.
На фото модели со шторками над столешницей
Какие зоны подходят для установки?
Согласно ГОСТ Р 50571-7-701-2013, описанному в ПУЭ (правилах устройства электроустановок) любой санузел делится на 4 зоны:
- Зона 0. Или красная зона — сюда относится внутренняя часть ванны, раковины, душевой кабины. ГОСТ запрещает размещение любых типов розеток в целях безопасности — напряжение в нулевой локации опасно для жизни.
- Зона 1. Располагается под раковиной или сверху ванны. Монтировать выходы мощностью 220В по нормам здесь также нельзя, но допускается подключение бойлера, классом не ниже IPX5, через автомат.
- Зона 2. 0,6 м вокруг умывальника, ванны, душевой. Монтаж розеток все еще под запретом, но допускается установка приборов, включаемых в розетку, находящуюся в следующей зоне. Это могут быть бойлеры, зеркала, светильники.
- Зона 3. Оставшееся пространство санузла. Основные розетки в ванной рекомендуется устанавливать именно здесь. Обязательное требование — степень защиты от влаги минимум IP44, лучше IP54 и выше.
Важно! Разбивка на зоны актуальна до высоты перегородок 225 см. Все, что выше — выходит за пределы требований и практически не имеет ограничений в установке электрических систем.
Это исключение позволяет разместить нагреватель воды или машинку даже в маленькой ванной, подключив их на высоте 15-20 см от потолка.
В случае, когда помещение слишком маленькое и Зоны 3 в нем нет, от розеток лучше отказаться и вынести их на стену возле двери снаружи комнаты.
Какое расстояние подойдет?

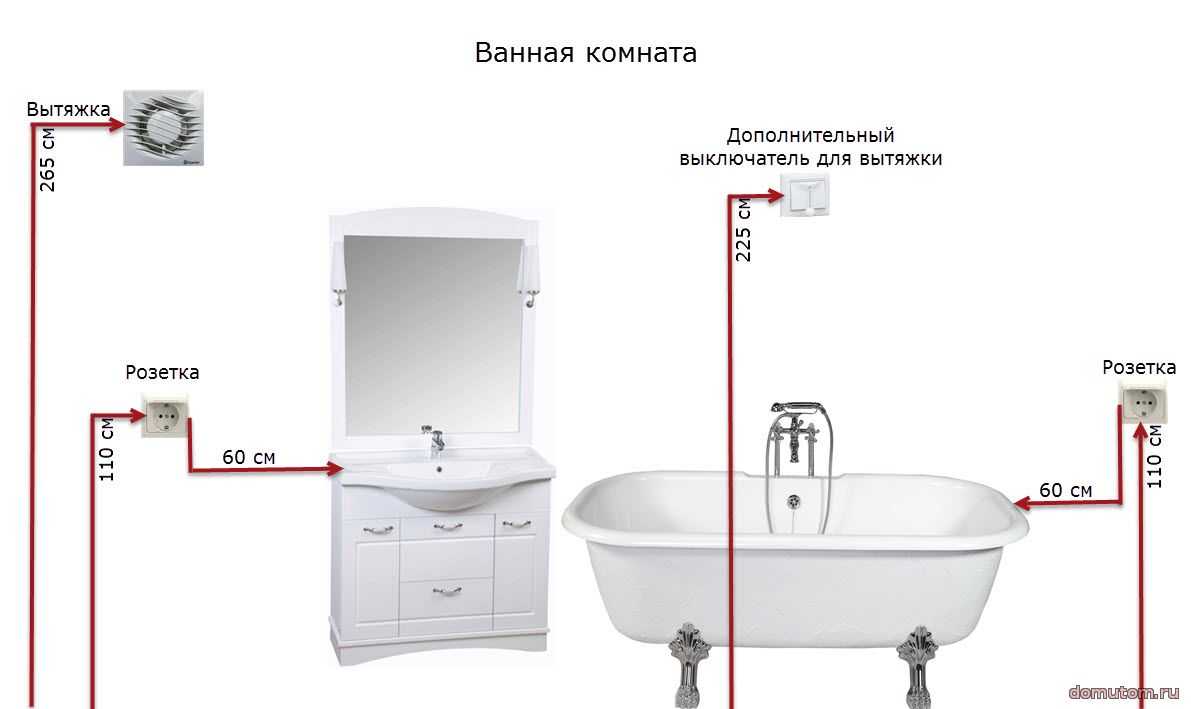

Высота розеток от пола в ванной определяется индивидуально и зависит по большей части от планировки в комнате. Например, если розетка нужна над столешницей 80 см, смело делайте ее на уровне 90 см. При этом убедитесь, что внутрь не попадут брызги от умывальника: этого легко добиться, отодвинув точку на 60 см от его края влево или вправо.
Утверждение «чем выше, тем безопаснее» — не совсем верно. Розетку в ванной можно поднять и на 2 метра, но пользоваться ей будет крайне неудобно. Если боитесь замыкания при затоплении, достаточно разместить вход на стене в 60 см от напольного покрытия — вода сюда точно не достанет.
Какие розетки можно ставить?
Читайте также
Как спрятать трубы в туалете: варианты и инструкции с фото и видео
Мы уже упомянули защитные стандарты для ванной — IP не менее 44. Чем ещё отличаются розетки для ванной комнаты?
- Шторка. Крышка корпуса гарантирует защиту от брызг, когда в розетку в ванной ничего не включено.
- Закрытые контакты. Специальные вставки из резины или пластика обеспечивают изоляцию от воды.
- Уплотнитель.
Силиконовый контур способствует дополнительной гидроизоляции при использовании бытовых электроприборов.
Единственный нюанс — модели со шторкой 100% защищены только, когда в сеть ничего не подключено. То есть розетка в ванной пустая, её шторка закрыта. Если какая-то бытовая техника должна быть включена в сеть постоянно и есть вероятность попадания брызг — используйте влагозащищенные модификации IP66. Например, Legrand Plexo оснащены системой «Lock 66», позволяющей сохранить защиту от влажности при воткнутой вилке.
Уровень защиты определяется именно последней цифрой в обозначении: пометка 4 говорит о полной защите от любых брызг, а приборы с пометкой 7 допускают погружение под воду на глубину до 1 метра.
Какие правила нужно соблюдать при монтаже?
В заключение еще раз подытожим сказанное и обозначим основные правила, которые необходимо соблюдать, при отказе от услуг мастеров:
- Минимальный класс влагозащищенности — IP44. 4 на конце означает наличие защиты от капель воды.
- Проводка обязательно должна быть скрытой — внешняя прокладка запрещена ПУЭ. Также нельзя прятать кабели в металлических каналах. Если проложить получается только открытым способом — выбирайте изолированные кабели и прячьте их в гофротрубу. Оптимальное сечение жил провода — 2,5 мм.
- Чтобы розетка в ванной комнате подходила и для фена, и для стиралки — требуется прокладка трёхжильного кабеля с заземлением.

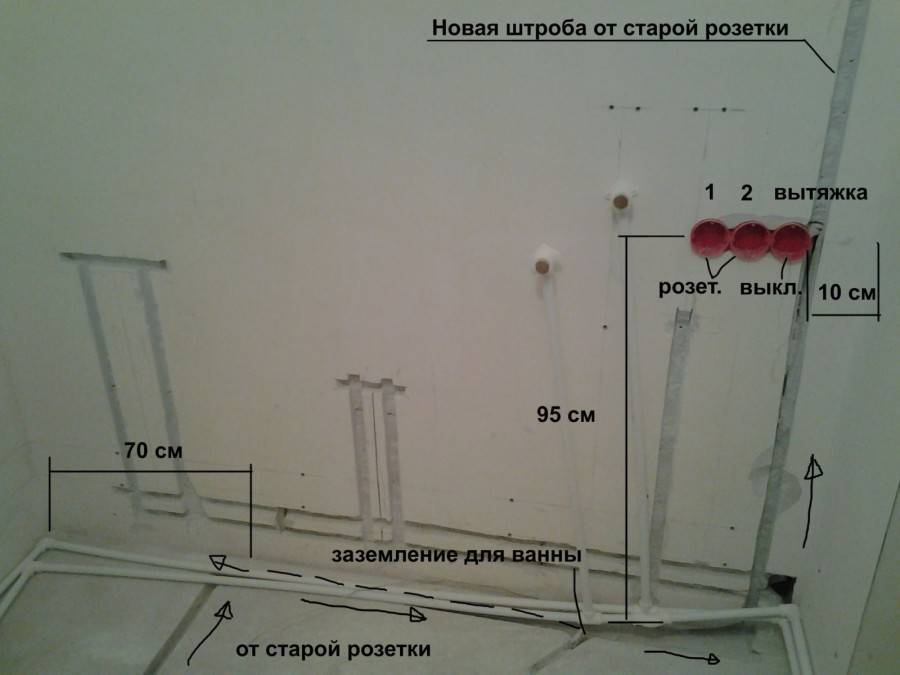

На фото неправильный вариант расположение электроточек
Прокладка электромагистрали — сложный и ответственный процесс, от которого зависит жизнь вас и ваших близких. Если сомневаетесь в своих знаниях и силах, доверьте проведение работ проверенным специалистам. Профессионалы сделают проводку по нормам ПУЭ и розетки можно будет использовать без опасения.
Ванная комната Национальные нормы электропроводки
К Тимоти ТилеТимоти Тиле
Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 14.05.21
Рассмотрено Джонатан БрюэрРассмотрено Джонатан Брюэр
Джонатан С. Брюэр II является лицензированным генеральным подрядчиком, специализирующимся на ремонте кухонь, ванных комнат и общем строительстве с двадцатилетним профессиональным опытом.
Узнайте больше о The Spruce’s Наблюдательный совет
Питер Мукерджи/Ветта/Getty Images Национальный электротехнический кодекс (NEC) был написан, чтобы обеспечить набор правил и положений, обеспечивающих безопасное использование электричества в вашем доме. NEC является основой для большинства местных электротехнических норм, хотя местные нормы имеют приоритет над NEC, если между ними есть несоответствие. NEC пересматривается каждые три года (2017, 2020 и т. д.), поэтому важно использовать самые последние нормы при планировании новой или реконструированной ванной комнаты. В то время как изменения в правилах довольно постепенны, когда дело доходит до проводки в жилых помещениях, они иногда происходят, и иногда изменения значительны.
Предупреждение
Каждая юрисдикция отличается, поэтому обязательно проконсультируйтесь с местным отделом разрешений, прежде чем начинать или вносить какие-либо серьезные изменения.
Важные правила NEC для ванных комнат
- Требуется общий контур освещения/вентилятора: Каждая ванная комната должна иметь контур для освещения и вытяжной вентилятор. Согласно Кодексу, эта цепь может быть на 15 ампер, если она служит только для освещения, но должна быть на 20 ампер, если она также обслуживает вентилятор. Если вытяжной вентилятор включает лампу обогрева, то отдельная 20-амперная цепь, в дополнение к цепи освещения, должна питать комбинацию вытяжного вентилятора и лампы обогрева.
- Требуется по крайней мере один потолочный светильник: Установите по крайней мере один потолочный светильник, управляемый настенным выключателем, чтобы обеспечить достаточное освещение. Это может быть дополнение к настенным бра или ленточному освещению в ванной комнате.
Необходимый потолочный светильник можно комбинировать с вытяжным вентилятором.
- Требуется как минимум одна розетка с защитой GFCI: Как минимум, в ванной комнате требуется одна розетка с защитой GFCI, согласно NEC. Но гораздо лучше установить две, три или даже больше розеток с защитой GFCI, особенно в большой ванной комнате. Защита GFCI предназначена для предотвращения ударов, которые могут возникнуть при замыкании на землю, и может быть обеспечена специальными розетками GFCI или автоматическим выключателем GFCI, который защищает всю цепь. NEC требует, чтобы все розетки в ванной были защищены GFCI.
- Розетка должна быть на 20 ампер: Розетки в ванной должны обслуживаться 20-амперной цепью, отдельной от цепи освещения, для питания таких предметов, как щипцы для завивки, бритвы и фены. Нагревательные приборы потребляют большую мощность, поэтому Кодекс требует, чтобы цепь этого прибора для ванной комнаты была 20-амперной, а не 15-амперной цепью.
Разумеется, допускается установка более одной цепи прибора.
- Защита AFCI: С 2014 года NEC требует, чтобы все розетки, обслуживающие жилые помещения в доме, включая ванную, имели форму защиты, известную как AFCI (прерыватель цепи дугового замыкания). В то время как GFCI в основном предназначены для защиты от ударов, AFCI служат для защиты от искрения (искрения), которое может вызвать пожар. Защита AFCI обычно обеспечивается специальными автоматическими выключателями, которые защищают всю цепь, хотя существуют также специальные розетки, обеспечивающие защиту отдельных мест.
- Выключатели должны быть заземлены: В старых настенных выключателях зеленый винт заземления часто отсутствовал, но теперь NEC требует, чтобы настенные выключатели во всех местах, включая ванные комнаты, были подключены к проводам заземления системы.
- Настенные выключатели должны располагаться за пределами ванны и душа. Если они не являются частью сборки производителя ванны или душа, настенные выключатели должны храниться за пределами ванны или душа, чтобы пользователи не прикасались к выключателям при контакте с водой.
- Может потребоваться вытяжной вентилятор: NEC требует, чтобы ванная комната была оборудована вытяжным вентилятором, выбрасывающим воздух наружу, если в помещении нет окна, которое можно открыть для обеспечения вентиляции (при открытии не менее 1 1 /2 квадратных метра). Но некоторые местные правила могут требовать наличия вытяжного вентилятора, даже если в комнате есть окно, и, как правило, рекомендуется его установить. Вытяжной вентилятор часто входит в состав комбинации верхнего света и лампы обогрева. Многим людям нравится располагать вытяжной вентилятор над туалетом. NEC не требует, чтобы вентиляционный вентилятор имел защиту GFCI.
Итог
В то время как старые ванные комнаты часто обслуживались одной 15-амперной цепью, для новой или реконструированной ванной обычно требуется как минимум две цепи — цепь общего освещения на 15 или 20 ампер и розетка на 20 ампер. Для питания вытяжного вентилятора может потребоваться третья цепь на 20 ампер, если она включает лампу обогрева.
NEC предлагает общие рекомендации по безопасной проводке в ванной комнате, но помните, что местные нормы всегда имеют преимущественную силу перед национальными нормами. Хотя многие сообщества основывают свои местные кодексы именно на NEC, местные требования также могут быть либо более мягкими, либо более строгими, в зависимости от сообщества.
Рекомендуется проконсультироваться с местным отделом строительной инспекции, чтобы узнать электрические требования для ванных комнат, прежде чем планировать новую или реконструированную ванную комнату.
Розетка для ванной комнаты GFCI | Где он должен быть расположен? — Тренажер строительных норм
Розетка GFCI, установленная в вашей ванной комнате, является средством защиты от поражения электрическим током. Согласно кодексу, в каждой ванной комнате должна быть установлена хотя бы одна розетка GFCI.
Чтобы лучше понять это требование и точно знать, где его установить, мы рассмотрим электрические положения Международного жилищного кодекса, которые охватывают установку электрических систем и их компонентов в рамках IRC.
В IRC есть целая часть, посвященная электрическим системам и проверкам жилых единиц, подпадающих под действие Международного жилищного кодекса.
Поскольку IRC был создан как полный/всеобъемлющий код, он разделен на восемь основных частей. Один из них для электрических систем.
Интересный совет: Чтобы узнать разницу между Международным жилищным кодексом (IRC) и Международным строительным кодексом (IBC), обязательно ознакомьтесь с этим ПОЧТОВЫЙ .
Тем не менее, важно всегда сверяться с местной юрисдикцией, прежде чем планировать выполнение каких-либо работ, поскольку коды и их требования могут различаться в зависимости от того, где вы живете.
Что такое розетка GFCI?GFCI расшифровывается как «прерыватель цепи замыкания на землю». Чтобы лучше понять, что это такое, давайте посмотрим на определение, найденное в главе 2 кода.
Определение прерывателя цепи замыкания на землюПРЕРЫВАТЕЛЬ ЦЕПИ ЗАМЫКАНИЯ НА ЗЕМЛЮ.
Устройство, предназначенное для защиты персонала, обесточивающее цепь или ее часть в течение установленного периода времени, когда ток на землю превышает значение для устройства класса А.
Розетки GFCI — это устройства, которые обнаруживают дисбаланс между горячим и нейтральным проводами в домашней электропроводке. Если есть проблема с проводкой, GFCI разорвет цепь, чтобы предотвратить любое потенциальное повреждение.
Требуется ли розетка GFCI в ванных комнатах?В разделе E3902 CRC указано, когда и где необходимо устанавливать розетки GFCI. Вот кодовый раздел, касающийся розеток для ванных комнат:
E3902.1 Розетки для ванных комнат. Однофазные розетки на 125 В, 15 и 20 ампер, устанавливаемые в ванных комнатах, должны иметь защиту персонала от замыкания на землю.
Итак, однофазные розетки на 15 и 20 ампер и напряжение 125 вольт должны быть защищены GFCI при установке в ванных комнатах.
Теперь, когда вы знаете, что в ванных комнатах необходимы розетки GFCI, где именно они должны быть размещены?
Где должны быть расположены розетки для ванных комнат GFCI?Раздел E3901 CRC требует, чтобы розетки были распределены по разным комнатам общего пользования. В частности, в разделе E3901.6 код говорит о расположении розетки в ванной комнате.
Вот что написано в разделе кода:
E3901.6 Ванная комната. В ванных комнатах должна быть установлена по крайней мере одна настенная розетка, и такая розетка должна быть расположена в пределах 36 дюймов от внешнего края каждого унитаза. Розетка должна располагаться на стене или перегородке, примыкающей к месту установки унитаза, располагаться на столешнице или устанавливаться сбоку или на лицевой стороне тумбы умывальника. Емкость должна располагаться не более чем на 12 дюймов ниже верхней части чаши.
Розетки не должны устанавливаться лицевой стороной вверх на рабочих поверхностях или столешницах в ванной комнате.
Узлы розеток, установленные в столешницах, должны быть перечислены для применения.
Давайте пройдемся по этому разделу кода.
В ванной комнате должна быть установлена как минимум одна розетка. Выход должен быть расположен в пределах 36 дюймов от внешнего края раковины унитаза.
Может быть установлен на стене или перегородке, примыкающей к унитазу, на столешнице, сбоку или на лицевой стороне тумбы под умывальник.
Ни в коем случае он не должен располагаться более чем на 12 дюймов ниже верхней части чаши.
Выпуск GFCI рядом с раковинойЧтобы лучше это представить, давайте взглянем на изображение ниже:
Область, заштрихованная серым цветом, находится на расстоянии 36 дюймов от внешнего края раковины и не менее чем на 12 дюймов ниже верха. Выход, обслуживающий бассейн, может быть расположен в пределах этой области.
Конечно, всегда лучше руководствоваться здравым смыслом. Несмотря на то, что код допускает эту область, вы всегда хотите разместить розетку в наиболее удобном для использования месте, оставаясь в пределах области, предписываемой кодом.
Некоторые ванные комнаты большие, а другая сантехника не всегда расположена так близко друг к другу. Также иногда вокруг этой раковины может быть много предметов, расположенных на стене, поэтому такое большое пространство дает вам несколько вариантов размещения розетки.
Розетка GFCI рядом с двумя раковинамиЧто произойдет, если в ванной комнате будет два унитаза?
В кодексе указано, что в радиусе 36 дюймов от каждого туалета должна быть хотя бы одна розетка. Поэтому вы можете разместить розетку посередине, чтобы соответствовать требованиям кодекса. Таким образом, оба унитаза обслуживаются этим выходом, если он находится в пределах 36 дюймов от обоих.
Чтобы лучше это представить, давайте взглянем на изображение ниже:
Опять же, всегда лучше руководствоваться здравым смыслом. Вам не нужно иметь только один. Вы можете иметь больше розеток, обслуживающих унитаз. Код просто требует, чтобы был предоставлен хотя бы один.
