Установка датчика движения своими руками

Установка датчика движения рассматривается на примере извещателя Астра 5, как достаточно распространенного и часто используемого. Следует отметить, что другие датчики охранной сигнализации, имеющие подобное конструктивное исполнение, устанавливаются аналогично.

Выбор места установки определяется в соответствии с особенностями и принципами работы извещателей объемного обнаружения которые рассматриваются на странице извещатели объемного обнаружения.

	Внешний вид датчика движения Астра 5. 1 — окно формирования антисаботажной зоны (при установке датчика должно быть снизу, 2 — линза, формирующая зону обнаружения извещателя, стрелкой указано расположение фиксатора верхней крышки извещателя.
	Перед установкой извещатель подлежит разборке. Для этого отверткой отжимаем упомянутый выше фиксатор и снимаем верхнюю крышку.
	Плата датчика движения крепится фиксаторами, обозначенными стрелками. Аккуратно разводя их в стороны, снимаем плату извещателя. У нас остается основание (следующая картинка), которое крепится на несущую конструкцию.

Далее приводится рекомендуемая последовательность действий собственно по установке и подключению датчика движения.

	Существует два варианта установки извещателя на несущую конструкцию. (См. основные проектные решения для системы охранной сигнализации.) Здесь представлен вариант установки параллельно стене. Для установки под углом используются отверстия на скошенной части основания. Имейте в виду — заводская поставка осуществляется без крепежных и технологических отверстий. Вскрываются они непосредственно в процессе установки и монтажа датчика.
	В заранее подготовленное технологическое отверстие продеваем монтажный кабель (В данном случае КСПВ 4х0,5). Зачищаем его.
	Подключаем клеммную колодку. Схема подключения датчиков охранной сигнализации рассматривается на странице схемы подключения охранных извещателей.
	Устанавливаем плату извещателя на основание. Обратите внимание — выемка на плате должна совпасть с направляющей на основании, причем вариантов может быть два. Это определяет конфигурацию зоны обнаружения прибора (описывается в паспорте извещателя, который можно скачать на странице «приборы ОПС, паспорта»). Обязательно оставьте запас проводов, который разместите в корпусе датчика согласно картинке, после чего наденьте верхнюю крышку, завершив процесс установки.
	Ну а это просто крупный план подключенной клеммной колодки.

Материалы, представленные на сайте, имеют ознакомительно-информационный характер и не могут использоваться в качестве руководящих документов

схема, монтаж, правильные настройки и советы установки

Совместная работа датчика движения и светильника повышает уровень комфорта в доме, квартире и даже офисе. Освещение включается самостоятельно в момент фиксирования человека, вошедшего в комнату. Когда комната пустует, то свет автоматически гаснет, а это дополнительная экономия электроэнергии. Чтобы провести подключение датчика движения к лампочке, в статье представлены схемы монтажа, основные правила подключения и принцип работы, которые смогут разобрать даже начинающие электрики.

Основные функции и принцип работы

Датчик движения предназначен для детектирования движущегося объекта и подачи соответствующего сигнала на контрольный орган через коммутацию электрической цепи. Работает с активной и с активно-индуктивной нагрузкой в цепи.

Если замечено в контролируемой зоне движение, запускается цепочка процесса определения освещенности (если данную функцию поддерживает датчик). При показаниях ниже установленного порога срабатывания, контакты замыкаются, ток подводится до лампы и светильник загорается.

По этому принципу сенсор готов работать в темное и светлое время суток. Порог срабатывания выставляется регуляторами в диапазоне 3-2000 Лк.

Но датчик движения может работать по другому принципу: улавливание электромагнитных колебаний волн в инфракрасном спектре. При этом часто у датчиков есть регулируемая задержка на включение при обнаружении движения

Режим выдержки выставляется с помощью поворота регулятора. При этом задержка на срабатывание может быть у всех разной: от 10 секунд до 15 минут.

При этом покупать готовое изделие в виде светильника с датчиком не нужно. Достаточно приобрести подходящий на эту роль сенсор и включить его в схему электрической цепи.

Оптические системы инфракрасных детекторов

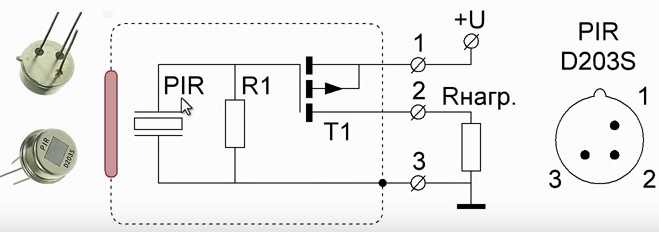

Инфракрасные извещатели для дома и дачи оснащаются специальными оптическими системами, задачей которых является концентрация инфракрасного излучения на пироэлектрическом датчике. Выделяют две основные оптические системы: на основе зеркальной техники или на линзах Френеля.

Анализируя обе системы с точки зрения способности обнаруживать злоумышленника, можно сделать вывод, что они равноправны, и каждая из них имеет определенные преимущества и недостатки. Производители стремятся создать оптические системы, конструкция которых позволила бы получить изображение на пластине в виде точки. Конечно, на практике создать оптическую систему с таким свойством невозможно. На сегодняшний день достаточным решением является уменьшение объёмного луча излучения до размеров детекторной пластины.

Чаще всего можно столкнуться с инфракрасными детекторами, построенными на основе широкоугольных линз, которые позволяют получить угол поля зрения от 90 до 130 градусов. Диапазон таких извещателей колеблется от 12 до 15 метров.

Двухпроводное подключение датчика движения

Не зависимо от конструкции, датчики движения по способу подключения делятся на двухпроводные и трехпроводные.

По конструкции двухпроводные обычно размещают в подрозетники. Основные элементы для подключения:

Автоматический выключатель электроприборов от сети 220В (обычно расположен в распределительном щите).
Распределительная коробка (обычно утапливаемая в стене/потолке).
Датчик движения.
Светильник.

Подсоединение сенсора такое точно, как и одноклавишного выключателя для искусственного освещения. То есть фазу, по которой будет пускаться ток, необходимо подвести к датчику, а через него пустить дальше на светильник. При этом рекомендуется сделать монтаж на отдельном контуре, а устанавливать на общем освещении.

Монтаж

Процесс установки происходит так:

Заведите трехжильный кабель ВВГнг-Ls 3*1,5 мм2 с автоматического выключателя щитка в распределительный короб. Промаркируйте жилы для удобства: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
Двухжильный провод (удлинитель) подведите с другой стороны в распредкоробку, соединив предварительно с датчиком с другой стороны через клемниками.
Рекомендуется размещать датчик движения (если это подрозетник) на уровне 1,2 – 2 метра от уровня пола.
Такие сенсоры не следует путать с настенными, что размещают при входе, в коридорах или же в подъездах многоэтажного здания. Те что используются для освещения обычно устанавливают под потолок возле дверей.
Уровень обзора не должен перекрываться движущимися объектами (открытые двери или занавески).
Кабель от светильника тоже заведите в распределительный короб. Соединяйте сперва ноли питания + светильник. Затем заземление первого и второго кабеля вместе.
Фазу (L) с автоматического выключателя соединяйте с первой жилой. Вторую жилу подключите к фазе (L) светильника. Для качественного и эстетичного подключения рекомендуется использовать клеммы Wago.
Подключение сенсора в подрозетнике проиходит по схеме: первая жила (что идет с автомата) подключается в гнездо с обозначением (L).
Вторая жила заводится в гнездо с маркировкой «нагрузка».
Подключенный датчик прячьте в подрозетник и надевайте корпус конструкции.

Настройка

Электрическое подключение завершено. Теперь на передней панели следует настроить датчик:

Прокрутите первый регулятор для установки в режим авто.
Второй регулятор отвечает за чувствительность к свету. Для активации датчика только в темное время суток, поверните регулятор на нужное количество градусов влево.
Таймер отключения освещения при отсутствии движения в контролируемой зоне. Диапазон времени обычно указан характеристиках устройства, в инструкции по эксплуатации.

Готово. В распредщитке переведите автоматический выключатель в положение «включен» и проверяйте только что выполненную работу.

Преимущества

Среди положительных моментов данной схемы можно выделить:

Простую установку и пошаговую настройку;
Универсальность;
Автоматическое включение света без монтажа дополнительных включателей;
Взаимозаменяемость с одноклавишным выключателем.

Недостатки

Существенный минус двухпроводного датчика – плохое взаимодействие со светодиодными и энергосберегающими лампами. Последние могут достаточно сильно мерцать, что кроме дискомфорта увеличивает возможность быстрого перегорания.

Особенности установки

Для его монтажа необходимо выбрать место, обеспечивающее наилучшие углы обзора как по горизонтали, так и по вертикали с максимальной по площади зоной охвата. Большинство PIR датчиков движения имеют мёртвую зону, расположение которой следует учитывать при выборе высоты их размещения и угла наклона.

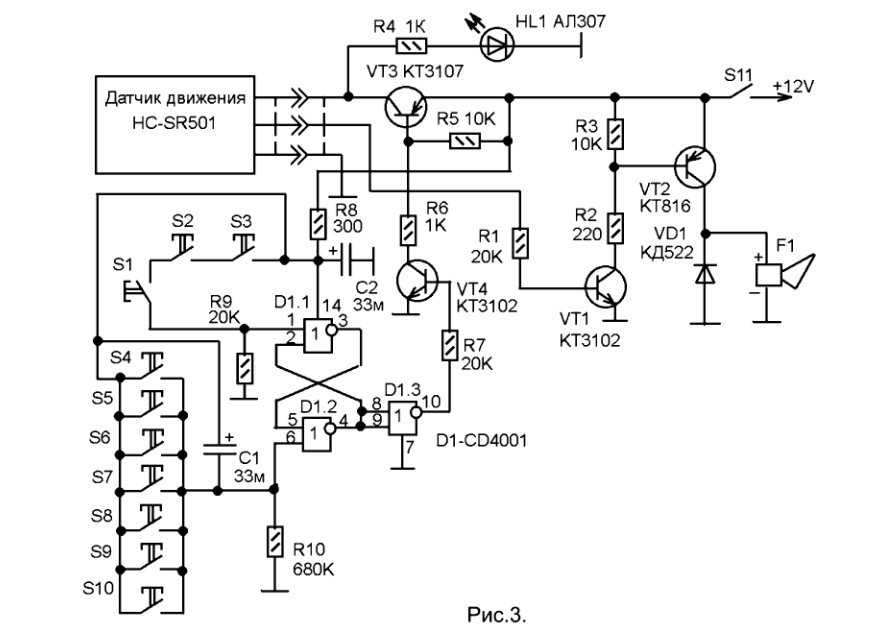

Датчик движения HC-SR501 с регуляторами

Если датчик выполнен в неподвижном корпусе и не имеет регулировки позиционирования, то необходимо свериться с техническим паспортом, для правильного размещения устройства. Иногда этот прибор требует наличия не только фазного и нулевого провода, но и земли (масса). Хотя большинство работают от обычной двухпроводной сети 220 В.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

Автоматический выключатель (что в распредщитке).
Распредкоробка (в которой основной монтаж).
Датчик (к нему подведен провод из распредкоробки).
Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
На светильник три жилы, если корпус осветительного прибора из метала.
Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
Немного наглядности вот на этом рисунке.
Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Где купить

Максимально быстро приобрести осветительное оборудование можно в ближайшем специализированном магазине. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:

Светодиодный прожектор с датчиком движения от 10 до 100 Вт	Прожектор светодиодный КОСМОС c ДД 20Вт	Светильник на солнечной панели с ДД
Датчик движения Aqara Motion Sensor	PIR-датчик для светильника	Светодиодный прожектор с пассивным ИК-датчиком движения

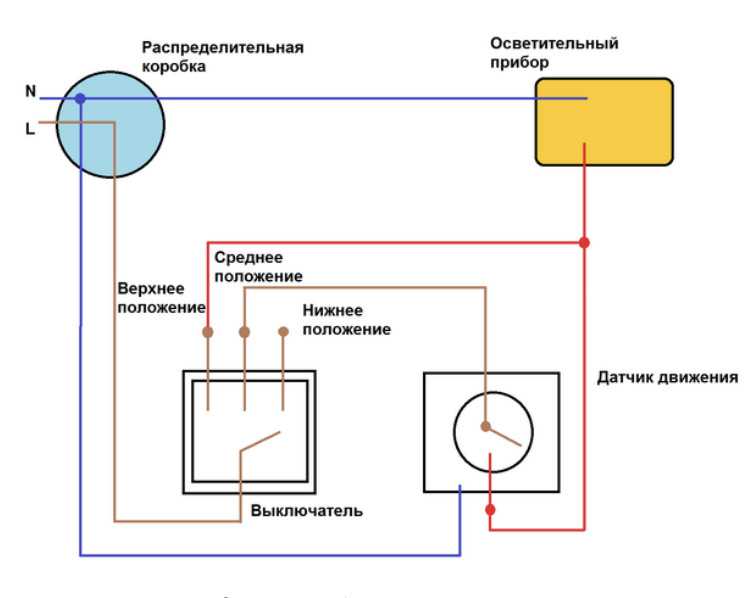

Схема включения датчика движения с выключателем

Данная схема считается универсальной, потому как в ней применим одноклавишный выключатель.

Так как у выключателя два провода, а у датчика три, есть прекрасный для этого способ – параллельное подключение:

Фазу от автоматического питания заведите одновременно на выключатель и датчик (клеммы Wago в помощь).
Второй провод с выключателя с одной клавишей присоедините к выходному проводнику с датчика (вновь с помощью клемм Wago).

Данная схема позволит включать и выключать освещение в комнате вне зависимости от работы датчика движения. Даже если он временно поломается, вы не останетесь без освещения в нужный час.

Последовательное подключение (разрыв фазы происходит до датчика) в данной схеме имеет существенный изъян – полное обесточивание датчика движения сбрасывает его первоначальные настройки, к которым он возвращается в течение 20 секунд. Представьте себе ситуацию, что вы включили свет, стоите в темноте, машете руками перед сенсором, а он никак не реагирует на эти движения. Комфорт от такого гаджета улетучивается мгновенно.

Инфракрасные извещатели типа QUAD

Также стоит упомянуть про инфракрасные детекторы типа QUAD. Задача любого беспроводного датчика движения, заключается в обнаружении только движения злоумышленника, без реакции на побочные явления. На практике оказывается, что это совсем не так просто, потому что и человек, и животное, и сквозняк в помещении, и заходящее солнце — вызывают очень похожие пироэлектрические явления. Поэтому важной задачей стало сделать устройство, которое способно отличить события тревожного характера от ложных срабатываний, вызванных одним из вышеупомянутых факторов.

Одним из способов снижения чувствительности детекторов к ложным срабатываниям оказалось создание сенсора, в котором использовались два пироэлектрических детектора, расположенных горизонтально бок о бок. Сконструированный таким образом датчик имеет в два раза больше зон обнаружения, чем датчик с одним пироэлектрическим устройством. Устранение ложных срабатываний заключается в логическом суммировании сигнала от обоих детекторов. Они подключаются таким образом, что изменение их поляризации в результате обнаружения излучения всегда противоположно по отношению к другому.

Конечно, это решение не идеально. Благодаря развитию технологий, все чаще используется другое решение. Если в одном Wi-Fi датчике движения можно было использовать два пироэлектрических устройства, то почему бы не использовать больше. В результате этого мышления, была разработана инновационная технология QUAD, которая позволила использовать до четырех пироэлектрических детекторов.

Подключение трехпроводного датчика к двум проводам

Достаточно частый вопрос: можно ли трехпроводной датчик подключить не параллельно с выключателем, а вместо одноклавишного выключателя. По сути, убрать из схемы и допустить в разрыв фазы, как в случае с двухпроводной схемой.

Теоретически можно и с некоторыми светильниками этот фокус действительно сработает. Но для этого потребуется дополнительно:

Диод VDI 1N4007;
Конденсатор 2. 2 МКФ на 400В.

Диод нужно установить между двух клемм A-выход с датчика и там, где подключается ноль N. Сам же конденсатор необходимо припаять параллельно лампочке в светильнике. По схеме выходит, что на датчик приходит одна фаза, заходит на контакт L и выходит с контакта N. Выход А на вид остается не подключенным.

Схема пользуется популярностью у жильцов домов, где проложен двухжильный силовой кабель и что-либо менять в этом направлении не хочется.

Недостатки

Минусы следующие:

Не работает со всеми подряд светодиодными лампами.
Пульсация может быть настолько высокой, что вызовет достаточный дискомфорт, создав дополнительную нагрузку на глаза.
Добавлять какую-либо еще нагрузку в схему нельзя, потому как больше здесь ничего не заработает.
Максимальная мощность данного освещения — 80Вт.

Схема с двумя датчиками

Если необходимо освещать длинную, Г-образную или иного вида комнату, нужно будет установить несколько датчиков для захвата движения. Чтобы не использовать лишние метры кабелей, подключайте оба устройства по параллельной схеме.

В данной схеме количество подключаемых датчиков не ограничивается.

Работает это по такому принципу:

Ступили на порог длинного коридора с угловым поворотом и свет автоматически загорелся.
Дошли до зоны активации второго сенсора – освещение не прекратилось.
Повернули на 90 градусов и ваше движение поймал третий датчик. Освещение по-прежнему продолжается.
Покинув коридор полностью, освещение прекращается.

Особенности установки

Датчик движения HC-SR501 с регуляторами

Схема с пускателем или контактором

Предыдущие схемы подключения расщипаны на нагрузку в пределах одного киловатта. Но существует альтернативный вид освещения с мощными нагрузками, например, дуговые натриевые трубчатые лампы. Или большая нагрузка необходима для запуска вентиляторов в вытяжке вместе с освещением.

В данном случае применяется схема с пускателем (нагрузка проходит через контакты пускателя). А Сенсор-ИК в этой схеме управляет катушкой контактора.

Выходной контакт с датчика под напряжением запитает катушку. Нули объединяются в один общий.

Неполадки в работе или ошибки подключения

В качестве неполадок в работе датчиков движения выделяются:

Подключение фазы и ноля. По логике работы прибора ему все равно где будет подключена ноль и фаза. А вот по соображениям безопасности разрыв должен находится именно на проводнике, подведенного к фазе. Аналогию такого включения можно привести с патроном для лампы.
Ложные срабатывания. Возможны при неправильном расположении сенсоров, установку вблизи теплых или нагревательных элементов, монтаж на улице, недалеко от листьев дерева или иных посторонних факторов.
Безосновательное включение сразу же после деактивации. Если на фотореле датчика направлен светильник или другой излучающий свет прибор, это и послужит такому поведению устройства. Недалеко размещенный светильник с лампой накаливания, которая при выключении затухает не сразу. Сенсор может уловить ИК волны и запустить цепочку активации освещения. Не исключены случаи бесконечного цикла активации по ИК-волнам.
Монтаж датчика движения на стену, хотя по паспорту он потолочный. Не спроста в технических характеристиках указан вариант крепления (стена/потолок). Это связано с устройством диаграмм. У таких устройств разный угол обзора и как следствие, возникают проблемы при неправильной установке.
Блики и потоки воздуха. Такие факторы как блики и сильные потоки воздуха заставляют реагировать ИК-сенсор. Если с бликами похожая ситуация рассмотрена в третьем пункте, то с ветром дела обстоят иначе. Не рекомендуется установка с направлением на окна, сплит-системы, на улице, где гуляет сильный сквозняк.
Трещины или появление загрязнения на чувствительном элементе, при подключении к прожектору. Этим элементов в датчике служит линза Фрекеля. Она нужна для фокусировки ИК-излучения с помощью, расположенных внутри вогнутых сегментных зеркал. Если загрязнения много или спереди появится трещина, это значит, что прибор неверно работает.

Критерии выбора

При выборе датчика движения нужно учитывать максимальное расстояние, на которое он способен реагировать
Перед покупкой оборудования нужно внимательно продумать все детали, которые сделают использование датчика более комфортным, удобным и производительным. Если неправильно выбрать прибор, из-за технических ограничений он может создать много трудностей в использовании и обслуживании.

Основные критерии выбора, на которые следует обратить внимание:

Назначение устройства – ключевой фактор. Также следует определиться с местом работы устройства – внутри помещения, салона автомобиля и т.д., или на приусадебном участке. Наличие козырьков, навесов тоже играет роль, поскольку от этого зависит, каким классом защиты IP должны будет обладать выбранная модель устройства.
Датчики делятся на несколько видов по способам крепления — бывают навесными и встроенными.
Мощность устройства определяется радиусом действия охранного датчика и способностью фиксировать события, происходящие вокруг (чувствительность). Также от этого параметра зависят правила монтажа и габариты.
При выборе разновидности устройства большое значение играет особенность проектирования дома, а также условия местности. Например, не каждая модификация модели способна просвечивать стеклянные поверхности или легкие строения типа навесов и беседок.
Не лишним будет ознакомиться с показателями времени срабатывания. Это имеет большое значение, особенно если охранный датчик установлен внутри помещения.
Место установки определяет угол обнаружения движущегося объекта.

Модели датчиков, оснащенные чувствительными элементами, снижают концентрацию ложных включений устройства, а также позволяют выбрать подходящий рабочий режим.

Дерево датчиков присутствия

База знаний
Устройства
Дерево датчиков присутствия

Датчик присутствия Loxone используется для обнаружения присутствия, движения и освещенности в помещении. В дополнение к пассивному инфракрасному датчику он также имеет акустическое обнаружение присутствия.

Датчик присутствия также доступен в версии для скрытого монтажа в потолке, в соответствии с дизайном наших светодиодных прожекторов. Функции обеих версий датчика присутствия идентичны.

Датчик присутствия также может обнаруживать некоторых домашних животных.

Хотя чувствительность датчика можно уменьшить, специальной технологии, исключающей обнаружение домашних животных, не существует.

Datasheet Дерево датчиков присутствия

Техническое описание дерева датчика присутствия для скрытого монтажа

Содержание

Монтаж
Введение в эксплуатацию
Использование и функциональность
Установить пороги громкости
Входы, выходы, свойства
Инструкции по технике безопасности
Документы

Монтаж↑

Отключите напряжение питания перед установкой.

Дерево датчика присутствия:

Подключите источник питания (оранжево-белая клемма) и провода связи Tree (зелено-белая клемма).
Затем прикрепите датчик присутствия к монтажному кольцу.

Датчик присутствия для скрытого монтажа Дерево:

Подключите источник питания (оранжевый/белый провод) и провода связи с деревом (зеленый/белый провод).

Откиньте назад пружинные зажимы и зафиксируйте устройство в монтажном отверстии. Убедитесь, что провода не зажаты.

Для точного обнаружения движения необходимо правильно разместить датчик движения на потолке. В этом могут помочь следующие чертежи:

Ввод в эксплуатацию↑

Вскоре после включения питания светодиодный индикатор состояния будет мигать оранжевым цветом, если проводка выполнена правильно (установлено соединение с Tree Extension и Miniserver).

Затем выполните процедуру сопряжения

Использование и функциональность↑

Вход присутствия датчика используется в функциональных блоках с входом присутствия (P). Его также можно использовать для блоков с входами датчика движения (Mo), например. Контроллер освещения. Однако время перебега в этом случае больше не указывается в блоках, а определяется датчиком присутствия. Время переполнения (Moet) блоков установлено на 0,1 с при использовании входа присутствия.

В результате, например, освещение остается активным до тех пор, пока датчик указывает на присутствие.

В тихой обстановке может случиться так, что присутствие не будет обнаружено, хотя на самом деле человек присутствует. Например, если вы долго не двигаетесь при чтении и никаких звуков не возникает. В результате освещение выключается. В течение 10 секунд после окончания присутствия можно повторно активировать вход присутствия, используя только звук. Например, вы можете крикнуть «Привет» и снова включить освещение. В это время не нужно двигаться.

Установить пороги громкости↑

В свойствах датчика присутствия можно открыть схему для настройки порогов громкости:

График строится с использованием текущего окружающего объема выбранного датчика присутствия. Используйте график, чтобы настроить пороги громкости для тревоги присутствия и уровня звука в зависимости от конкретного места.

При этом также учитывайте прерывистые звуки, которые могут вызвать присутствие или тревогу, даже если никого нет.

Например, посудомоечные машины (продление присутствия) или высокий уровень шума снаружи, например, строительные площадки, интенсивное движение транспорта и т. п. (звуковая сигнализация).

Датчики↑

Резюме	Описание	Блок	Диапазон значений
Минимальный объем	Периодически предоставляет минимальный объем на основе значения, установленного в «Цикл передачи объема».	—	20…2000
Максимальный объем	Периодически предоставляет максимальный объем на основе значения, установленного в «Цикл передачи объема».	—	20…2000
Яркость	Измеренное значение текущей яркости	люкс	0…83000
Движение	Вход активен при обнаружении движения	—	0/1
Присутствие	Вход активен, пока обнаружено присутствие. Движение активирует ввод, громкость и движение поддерживают его активным.	—	0/1
Сигнализатор уровня звука	Вход выдает импульс, когда громкость превышает порог срабатывания сигнализации уровня звука. 1 импульс за 10 с.	—	0/1

Диагностические входы↑

Резюме	Блок	Диапазон значений
Дерево датчиков присутствия онлайн-статуса	Цифровой	0/1

Недвижимость↑

Резюме	Описание	Блок	Диапазон значений	Значение по умолчанию
Мониторинг онлайн-статуса	Если выбрано, вы будете уведомлены через System Status или Mailer, если устройство больше недоступно или отключено.	—	—	—
Серийный номер	Указывает серийный номер устройства. Для расширений: «Авто» может использоваться только в том случае, если используется только одно расширение этого типа.	—	—	—
Тип устройства	Тип устройства «дерево»	—	—	—
Наличие порога громкости	Минимальный уровень звука для обнаружения присутствия	—	20…2000	150
Сигнал порогового уровня громкости	Минимальная громкость для срабатывания сигнализации уровня звука	—	20…2000	500
Пороги громкости	Настройте пороговые значения объема с помощью графика текущего объема	—	—	—
Наличие времени перебега	Время переполнения для ввода присутствия. Если датчик присутствия используется в системе сигнализации, время перебега устанавливается на минимальное значение.	с	2…60000	300
Длительность перебега после движения	Вход «Движение (Mv)» остается активным после последнего обнаруженного движения в течение заданного времени. Более высокое значение означает, что меньше пакетов должно быть отправлено через Tree и Link. Если датчик движения используется для системы охранной сигнализации, время автоматически устанавливается на 3 секунды, когда система охранной сигнализации поставлена на охрану.	с	2…900	60
Цикл передачи объема	Цикл передачи для минимальной и максимальной громкости (1-3600 сек, 0=выкл.)	с	0…3600	300
Цикл передачи яркости	Яркость передается периодически в установленном цикле передачи (0=ВЫКЛ). Кроме того, яркость передается при обнаружении присутствия или изменении не менее чем на 30%. Если яркость используется контроллером постоянной яркости, она передается с изменением 5%.	с	0…7200	900
Макс. временной интервал между двумя движениями	Присутствие автоматически прекращается, если в течение указанного времени больше не обнаруживается движение. 0 = Отключает эту функцию.	с	0…60000	0
Чувствительность	Влияет на чувствительность и, следовательно, на расстояние, на котором можно обнаружить движение	—	—	—

Инструкции по безопасности↑

Установка должна выполняться квалифицированным специалистом в соответствии со всеми применимыми нормами.

Убедитесь, что устройство защищено от воды.

Устройство не должно использоваться как часть критически важных с точки зрения безопасности систем.

Документы↑

Datasheet Дерево датчиков присутствия

Техническое описание дерева датчика присутствия для скрытого монтажа

Как работают микроволновые датчики движения — производство печатных плат и сборка печатных плат

Каждый стремится обезопасить свое имущество, и вы ничем не отличаетесь, особенно свой дом. Обычно здесь можно найти систему безопасности, там висячий замок, а для более проницательных — датчики движения. Тем не менее, поиск лучшего датчика движения для последнего может стать немного запутанным. Так как же тогда вы можете это сделать?

Во-первых, датчики движения бывают разных типов, но все они предназначены для повышения безопасности вашего дома. Конечно, вы всегда можете приобрести инфракрасные датчики движения или фотодатчики. Тем не менее, самый простой — микроволновый датчик движения использует микроволновую или радиолокационную технологию для определения местонахождения злоумышленника в вашем доме. Итак, что вам нужно знать о микроволновых датчиках движения, прежде чем принимать решение о датчике движения?

Что означает микроволновый датчик движения? Микроволновый датчик движения — это простое устройство для системы домашней безопасности. Он использует электромагнитное излучение и излучает волны, которые отражаются в вашем приемнике. Электромагнитные волны или излучения состоят из колеблющихся магнитных и электрических полей, которые распространяются с очень высокой скоростью (сравнимой со скоростью света). Приемник действует как анализатор отраженных волн. Например, типичный объект, движущийся по комнате, изменит волны. Затем получатель будет идентифицировать такие изменения всякий раз, когда они происходят.
Для работы микроволнового датчика движения он должен иметь соответствующий датчик движения. Детекторы становятся полезными для измерения времени, необходимого сигналу для отражения на датчике. Такой период выводится как время эха. Удобен для расчета промежуточных расстояний до всех стационарных объектов, находящихся в зоне обнаружения. Время эха выступает в качестве базовой линии, на которой функционирует система.
Как правило, принцип действия микроволнового датчика движения подразумевает, что он может оказаться либо менее, либо более чувствительным. Таким образом, вы можете откалибровать MMS, чтобы обнаружить крошечные изменения или более сложные движения более крупных объектов, чтобы предотвратить ложные срабатывания.
Запросить микроволновые датчики движения
Типы микроволновых датчиков Свойства электромагнитного излучения или волн подразумевают, что соответствующие им датчики можно классифицировать по разным типам. Некоторые важные свойства включают длину волны или частоту, силу или интенсивность и поляризацию. Частота подразумевает скорость изменения амплитуды электромагнитной волны. Это также связано с длиной волны или скоростью света.
С другой стороны, интенсивность является мерой амплитуды электромагнитной волны или излучения и коррелирует с энергией, которую несет волна. Помните, что магнитное и электрическое поля в электромагнитной волне являются векторными величинами. Таким образом, они имеют как направление, так и величину.
Направление электрического поля перпендикулярно направлению распространения и часто определяет поляризацию волны. Он может иметь как линейную, так и круговую поляризацию. Из-за векторной природы излучения вы обнаружите, что электромагнитная волна чувствительна к ориентации объекта, от которого она рассеивается. Таким образом, он дает дополнительные сведения о морфологии поверхности.
Пассивные микроволновые датчики
Все электромагнитные микроволновые датчики работают в диапазоне частот 0,3 ГГц 4,3 ГГц. Кроме того, пассивный микроволновый датчик обнаруживает естественное микроволновое излучение, создаваемое поверхностью.
Активные микроволновые датчики
Он включает в себя наблюдение за микроволнами, которые излучают датчики движения, прежде чем они излучают микроволны.
Классы микроволновых датчиков движения лучший микроволновый датчик движения

Микроволновые датчики движения бывают разных типов, которые обычно относятся к следующим классам. Сюда входят радары импульсного типа, радары с частотной модуляцией, радары непрерывного действия или FM-CW, радары с эффектом Доплера и системы СШП. Другие классы включают приемопередающие системы, резонаторные датчики, модулированные цели, измерители импеданса и радиометры.
Большинство классов микроволновых датчиков движения используют передатчик или генератор сигналов и приемник, за исключением радиометров. Тем не менее, различие между классами связано с типом модуляции сигнала и конструкцией системы. Кроме того, некоторые микроволновые датчики движения могут работать, когда они находятся на расстоянии от объекта, в то время как другие функционируют, когда они механически соединены с объектом.
Особенности микроволнового датчика движения Искробезопасность: микроволновые датчики движения не могут генерировать искры, особенно в результате электростатического разряда или трения.
Нет контакта: Может работать без установления контакта с объектом. Кроме того, микроволновый датчик также может успешно проникать сквозь неметаллические поверхности.
Прочный: Микроволновые датчики не содержат движущихся компонентов или частей, что делает их надежными. Это особенно верно в комплексных военных приложениях.
Дальний радиус действия: микроволновые датчики движения могут обнаруживать объекты, расположенные на расстоянии от 25 мм до 45000 мм и более. Однако это зависит от размера, конструкции антенны и наличия микроволнового излучения.
Экологическая надежность: в большинстве случаев вы найдете микроволновые датчики, работающие от -55°C до 125A°C в грязных, пыльных, загрязненных и порывистых ядовитых зонах.
Размер микроволнового датчика. По мере развития технологий, достижения в области микроволновых схем позволили уменьшить размеры конечного устройства и снизить его стоимость. Пакет часто содержит источник передачи, приемопередатчик или приемник обработки сигнала и фокусирующую антенну.
Факторы, определяющие частоту микроволновых датчиков движения Выбор частоты микроволнового датчика движения должен определяться различными факторами. Он охватывает ваше предполагаемое приложение, ограничения по мощности, платформу и доступность желаемого спектра в предпочтительном диапазоне частот. Например, вы получите следующие полосы частот в пределах предусмотренных длин волн.
Диапазон длин волн (см) Frequency Band (MHz)
1.13 – 0.75 26,500 – 40,000
1.66 – 1.13 18,000 – 26,500
2.4 – 1.66 12,500 – 18,000
3.75 – 2.4 8,000 – 12,500
7.5 – 3.75 4,000 – 8,000
15 – 7.5 2,000 – 4,000
30 – 15 1000 – 2000
100 – 33 300 – 900
Что может микроволновый датчик движения? Вы, должно быть, уже подумали, что микроволновый датчик движения обнаруживает движение только через волновые помехи. Однако доступные в настоящее время функциональные улучшения не только удивят вас, но и убедят вас в его эффективности в обеспечении безопасности не только вашей собственности, но и других сложных операций. Например, усовершенствованные микроволновые датчики движения также могут обнаруживать движение в сторону случайного движения или движение, удаляющееся от него. Такая дифференциация движения становится полезной при обнаружении нормального движения от движения нарушителя. Более того, это свойство делает микроволновый датчик движения очень надежным.
Микроволновые датчики движения также безопасны для использования. Вы можете использовать их снаружи или внутри вашего дома или собственности. Кроме того, вы можете разместить датчики на большой площади, а также настроить их для обнаружения или обнаружения различных типов активности. Например, вы можете настроить датчик так, чтобы он игнорировал определенные действия в определенных зонах вашей собственности, например, в детских зонах или зонах с домашними животными.
Запросить микроволновые датчики движения
Доплеровский радар Arduino Для новичков термин «доплеровский радар» может показаться сложным и запутанным. Однако он имеет то же значение, что и микроволновый датчик. Доплеровский радар чувствителен и отражает микроволны от объектов в пределах зоны обнаружения, но лишен каких-либо температурных помех. В большинстве случаев вы найдете доплеровские радары одного из трех типов: планарные микрополосковые, коаксиальные и волноводные микроволновые датчики.
Доплеровские радары отражают микроволновые сигналы от ожидаемой цели и анализируют влияние движения объекта на изменение частоты возвращаемого сигнала. Следовательно, скорость цели также можно измерить на основе полученного отклонения от радара. Таким образом, вы найдете микроволновые датчики движения, использующие микроволновую технологию. Он, в свою очередь, подразделяется на определение движения, определение скорости, определение присутствия и определение направления движения. Еще одна важная категория включает определение дальности.
Возможно, вы найдете доплеровские радары в таких приложениях, как метеорология, авиация, здравоохранение, военные и радарные пушки. Но чтобы сделать свой собственный доплеровский радар на Arduino, рассмотрим следующий раздел.
Изготовление доплеровского радара Arduino К настоящему времени вы знаете, что любой микроволновый датчик движения должен иметь микроволновый передатчик, приемник и, в большинстве случаев, соответствующую схему или сигнализацию. Тем не менее, вы должны использовать некоторые важные компоненты для развития трех. Критические компоненты, необходимые для создания функционального доплеровского радара Arduino, включают в себя Arduino Nano, перемычки, макетную плату, символьный ЖК-дисплей, светодиод, символьный ЖК-дисплей, зуммер, резистор и т. Д. На этом никогда не заканчивается, поскольку аппаратные компоненты должны управляться через программную систему.
Выполните следующие шаги после того, как вы собрали все необходимые компоненты, необходимые для создания функционального доплеровского радара Arduino.
Подключите аппаратное обеспечение, подключив Arduino, RCWL, символьный ЖК-дисплей, светодиод и зуммер в установленной последовательности. В основном это включает светодиоды и контент с PIN-кодами Arduino 2 и 3 соответственно. Аналоговый ввод-вывод Arduino A5 и A4 с символьным ЖК-дисплеем SDA и SCL. Arduino Nano включает в себя GND, 5V и D2, а RCWL включает в себя GND, VIN, OUT.
Важно отметить, что контакт 3V3, расположенный на RCWL, является выходным контактом. Кроме того, вывод CDS позволяет вам включить LDR в макетную плату. Такой светозависимый резистор позволит эксплуатировать систему в маломощном режиме. Следовательно, он (датчик) может активироваться исключительно в темноте.
Вы должны перепроверить все подключения перед загрузкой исходного кода программного обеспечения.
Рабочий процесс микроволнового датчика движения Для работы микроволнового датчика движения необходимы все компоненты, необходимые для его правильной работы (приемопередатчик, датчик и т. д.). модуль. Однако количество энергии будет зависеть от формы и состава интересующего объекта.
Принципы работы Сенсорный модуль разработан на основе принципа доплеровского радара. Кроме того, роль сенсорного модуля включает в себя передачу маломощного микроволна от передающей антенны, помимо приема микроволновой энергии, отраженной объектами, к приемной антенне.
При обнаружении движения объекта отраженная частота (микроволна) смещается из полосы пропускания или частоты передачи в сторону приемной антенны. Смещенная и отраженная микроволновая частота смешивается с передаваемой микроволновой частотой, что приводит к низкочастотному напряжению на выходе датчика.
Факторы обнаружения Почти в каждом случае шесть вероятных факторов влияют на Pd или вероятность обнаружения объемными датчиками, хотя и в разной степени. Он включает характер и количество испускаемой энергии, размер объектов, расстояние до объекта, скорость, направление движения и особенности поглощения или отражения волн (окружающая среда или нарушитель)
С теоретической точки зрения полезно иметь более определенную структуру энергии. Точно так же, если нарушитель или движущийся объект окажется больше, вы также получите более высокую вероятность обнаружения. Точно так же, чем меньше расстояние датчика до объекта или нарушителя, чем быстрее движется нарушитель, тем выше вероятность обнаружения. Кроме того, боковое и быстрое движение обычно имеет более высокую вероятность обнаружения, чем прямолинейное и медленное движение.
При возврате отраженной энергии в приемопередатчик ваш смесительный диод объединяет эту энергию с передаваемым сигналом. Но помните, цель движется либо к модулю, либо от него, а это означает, что фазовые отношения между ними будут меняться. В результате сигнал, исходящий от микшера, будет иметь звуковую частоту, а также пропорциональную скорости цели. Явление выводится как доплеровская частота.
Кроме того, микроволновые датчики или детекторы движения должны сочетаться с технологией PIR для ограничения ложных срабатываний. В большинстве случаев вы столкнетесь с комбинацией технологий как с двойным подходом к обнаружению технологий.
Цены на микроволновые датчики движения Если вы хотите получить качественный и эффективный микроволновый датчик движения, вы должны учитывать различные аспекты. Во-первых, уясните функциональность микроволнового датчика движения, различные доступные типы, а также минусы и плюсы каждой системы. Кроме того, было бы полезно, если бы вы рассмотрели доступных производителей и их репутацию. Наконец, но самое главное, соотношение цены и качества доплеровского радара должно определять ваше решение.
Тем не менее, общий диапазон цен на микроволновые датчики движения начинается от 0,8 до 52,5 долларов. однако конкретный диапазон зависит от минимального количества заказа, предлагаемого продавцом, помимо типа микроволнового датчика. Кроме того, оптовые цены всегда будут экономически эффективными, хотя для этого часто требуется большой заказ, что в противном случае невозможно для большинства конечных пользователей.
Факторы, влияющие на цену микроволнового датчика движения Диапазон микроволнового датчика движения
Торговая марка компании-производителя Микроволновые датчики движения всегда будут выпускаться под разными торговыми марками и продуктовыми линейками. Это означает, что каждый из них будет иметь различные функции в зависимости от производителя и линейки продуктов. Такие часто указывают на их дифференциальное качество, что затем влияет на цену микроволнового датчика движения. Другие факторы, определяющие цену микроволновых датчиков движения, связанные с производителем, включают репутацию бренда или производителя (отраслевой опыт), размер производителя, местоположение завода-изготовителя и тип микроволнового датчика движения. Например, RayMing PCB and Assembly имеет более чем пятнадцатилетний опыт производства и сборки печатных плат, имеющих решающее значение для сенсорных устройств. Его производственные предприятия в различных регионах мира также делают его подходящим для глобальной клиентуры.
Кроме того, более крупные компании с отличной репутацией установили отношения с поставщиками. Такие отношения приводят к скидкам на сырье и удешевлению производства. Что еще? Компания легко использует преимущества доступных производственных затрат (качественная и доступная рабочая сила в Китае, сырье, технологии и инфраструктура мирового класса и т. д.). Таким образом, вы не только доверяете предлагаемым продуктам и услугам мирового класса, но и наслаждаетесь несравненными цены с компаниями-конкурентами в отрасли. Результатом всего этого является получение качественных СВЧ-датчиков и сопутствующих компонентов по относительно доступным ценам.
Наконец, тип микроволновой печи под определенной торговой маркой будет либо повышать, либо снижать стоимость датчика. Например, экспериментальные активные микроволновые датчики будут стоить дороже, чем пассивные микроволновые датчики, независимо от марки.
Близость производственной компании После завершения изготовления различных компонентов микроволнового датчика движения начинается сборка и продажа. Последняя часть может увеличить стоимость конечного продукта из-за доставки, особенно когда его нужно транспортировать на большие расстояния. Таким образом, рекомендуется всегда выбирать производителя или приличную марку, расположенную рядом с вами.
Области применения микроволнового датчика движения Существуют различные микроволновые датчики движения для различных приложений — разнообразие приложений требует различных возможностей датчиков. Например, микроволновый датчик движения для домашней безопасности не будет иметь такой же мощности, как датчик, используемый для геопространственных исследований. Одни будут полагаться на пассивную микроволновую технологию, в то время как другие будут полностью зависеть от активной микроволновой технологии. Размер также играет здесь решающую роль, поскольку различные приложения предпочитают определенные размеры. Чем меньше микроволновый датчик движения, тем меньше материала он использует и, следовательно, снижает себестоимость материала при производстве.
Вот некоторые приложения Медицина и физическое благополучие. Микроволновые детекторы движения находят применение для определения частоты дыхания и сердцебиения пациентов в больницах.
Мониторинг системы освещения здания
Вы также можете использовать доплеровский радар для мониторинга системы освещения в доме или офисе. Помимо безопасности вашей собственности, это обычная черта шахт лифтов. Вы также обнаружите, что он используется для обеспечения соблюдения правил дорожного движения.
Микроволновая технология движения применяется не только в дорожном движении, но и в промышленности. Например, вы найдете микроволновые технологии для измерения скорости в транспортных средствах, автоматических дверях, автоматических светильниках, радарах заднего хода, системах сигнализации и т. д.
Еще одна важная область применения микроволновых датчиков движения связана с обеспечением безопасности в таких местах, как банки, музеи, военные объекты. или склады, тюрьмы, трансформаторные подстанции и т. д., однако для таких применений микроволновая технология должна сочетаться с датчиками движения PIR. Такое сочетание технологий для датчиков движения повышает надежность и производительность.
Запросить микроволновые датчики движения
Какие преимущества вы можете получить от микроволновых датчиков движения? Универсальная правда о микроволновых датчиках движения подразумевает их использование практически в любой среде. Вы можете использовать его в большинстве сред; особенно те, которые многие могут счесть неблагоприятными для сенсоров. Например, вы можете с комфортом использовать его в условиях высокой температуры, которая может поджарить фотоэлектрические датчики. MMS входит в число универсальных типов сенсорных систем, доступных на рынке.
Микроволновый детектор движения также может проходить сквозь отверстия и стены. Следовательно, это означает, что вы можете использовать его для покрытия больших площадей вашего дома или имущества, включая большую открытую площадку. Поэтому, если вам нужно защитить большую площадь, то этот микроволновый датчик движения может оказаться лучшим вариантом для обнаружения движения.
Вы можете запрограммировать микроволновый датчик движения на ограничение громкости или количества ложных срабатываний без минимизации правильных срабатываний. Следовательно, вы можете повысить простоту использования и точность вашего датчика движения. Кроме того, вы сравнительно меньше тратите на покупку микроволнового детектора движения по сравнению с другими типами детекторов движения. Однако необходимо понимать, что их эксплуатация может стать дороже.
Микроволновой датчик движения также охватывает область обзора 360 градусов по сравнению с другими системами, такими как PIR, которые охватывают область обзора только 90 градусов.
Недостатки микроволнового детектора движения Серьезная проблема, с которой вы, скорее всего, столкнетесь при работе с микроволновым детектором движения, связана с бесчисленными ложными тревогами, которые могут возникать из-за незначительных вибраций объекта. Это могут быть качающиеся вывески, шторы и т. д. Кроме того, микроволновый датчик движения работает с интервалами, а не непрерывно. Из-за этого увеличивается вероятность любого вторжения.
Тем не менее, усовершенствованный детектор решает эту проблему за счет наличия всех компонентов типичного датчика, кроме двух диодов смесителя/приемника. Кроме того, некоторые датчики оснащены диодами, которые позволяют определить направление злоумышленника на датчик.
Микроволновые лучи обладают особыми свойствами, которые позволяют им проникать практически через любую поверхность (вокруг детекторного экрана). Однако для металлических поверхностей это никогда не доказывается. Следовательно, датчик может обнаруживать движение в нежелательных областях обнаружения и не обнаруживать движение там, где оно оказывается желательным. Кроме того, металлические предметы действуют как щиты, создавая за собой мертвые зоны или тени. Именно в таких областях датчик не может обнаружить какое-либо движение.
Микроволновые датчики движения также обладают предсказуемой способностью обнаруживать движение за стенами благодаря своему лучу. Таким образом, он не будет различать движение, даже если оно окажется типичным из-за чувствительности датчиков к движению. Это всегда может стать проблемой в домашних условиях, особенно при ложных срабатываниях.
Заключительные мысли? Спектр микроволновых датчиков движения с точки зрения их возможностей и соответствующих затрат делает их идеальными для домашнего или коммерческого использования. Вы можете не только повысить безопасность своего помещения или дома с помощью таких мощных инструментов безопасности, но и использовать их для других расследований, безопасности и исследований. Тем не менее, понимание того, что влечет за собой микроволновый датчик движения, как он работает, различных типов и возможных областей применения, поможет вам эффективно начать свое путешествие. Надеемся, что на этом этапе вам удалось ответить на некоторые уместные вопросы, которые у вас были о микроволновых датчиках движения. Вы также понимаете, где и в каком ценовом диапазоне можно закрепить свой микроволновый датчик движения.

Диапазон длин волн (см)	Frequency Band (MHz)
1.13 – 0.75	26,500 – 40,000
1.66 – 1.13	18,000 – 26,500
2.4 – 1.66	12,500 – 18,000
3.75 – 2.4	8,000 – 12,500
7.5 – 3.75	4,000 – 8,000
15 – 7.5	2,000 – 4,000
30 – 15	1000 – 2000
100 – 33	300 – 900
