Схема Подключения Автоматов — tokzamer.ru

Этот вариант лучше не использовать, поскольку из-за уменьшения сечения проводников увеличится сопротивление, следовательно, возрастет нагрев.

Основные виды автоматических выключателей

Смотрите также: Как пользоваться прибором

Подключаем провода к автомату – кабель с монолитной жилой

Можно свести жилые помещения под один автомат, на другой повесить бойлер, на третий автомат кондиционер и т. Методики проверки УЗО Монтаж электрического щитка Электрический щиток в квартире, его важность в системе электроснабжения дома чрезвычайно велика.

Номинальное напряжение. Перед нами автомат серии ВА фирмы iek.

Через автоматический выключатель подключают фазный провод, заземляющий и нейтральный проводник, на осветительные приборы и розетки проходит напрямую.

Остается лишь подать напряжение, включить все защитные приборы и проверить напряжение на выходе и входе автомата при помощи индикаторной отвертки. Подключение автоматов в щитке вход сверху или снизу Перед тем как подключать автомат сверху или снизу, рекомендуется осмотреть соединительные гнезда. Исключительно полезна установка УЗО там, где присутствуют дети.

Что важно сделать И вот вы подошли, к, пожалуй, самому ответственному моменту — заполнению щитка. Что сказано в ПУЭ по этому поводу? Также может устанавливаться в качестве защиты между щитом и помещением.


Показатель рабочего тока. Выводы и полезное видео по теме Нюансы установки всех элементов на квартирном щитке : Подробности монтажа УЗО: УЗО и автоматы — оборудование технически сложное. Причем на каждую группу нужен автомат со своими характеристиками. Для работ, проводимых в щитке, стоит провести подготовку всех перемычек требуемой длины, а также соответствующего сечения.

Что сказано в ПУЭ по этому поводу? Таковыми являются системы защитного отключения, различные реле, автоматические выключатели и многофункциональные автоматы. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Как выбрать

Возгорание по вине электропроводки возможно также при перегрузке электропроводки, что ведет к перегреву изоляции и возможному короткому замыканию и воспламенению изоляции. Отсюда же одна фаза идет на первое однофазное УЗО, а вторая — на следующее.

При этом неважно, к какой клемме будет подключена фаза. Предельная коммутационная способность. Как выбрать автомат?

Такой способ использовался ранее и являлся единым стандартом, где фазная жила соединялась с входным контактом АВ, затем проходила сквозь выходной контакт, шла к электросчетчику и разводилась по УЗО. Среди многочисленных вариантов есть всего две схемы, использующиеся для подключения автоматов и УЗО в щитке , считающиеся основными.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты верхние? Показатель рабочего тока. Заканчивая установку, шина вставляется одновременно в каждый зажим, а потом затягиваются винты.

Читайте также: Сделать смету на электромонтажные работы скачать

Фазу подают на вход, а с выхода ее подключают к левому выводу нагрузки. Этот пакетник оборудован встроенной защитой от слишком мощного потока электронов.

Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания. Очистив изоляцию, формируетесоединения, хорошо затянув винтовым зажимом. Установка однофазной схемы не слишком отличается от монтажа трёхфазного способа.

Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров по количеству ответвлений. Используется преимущественно в трехфазных цепях. Где применяются и как подключаются одно-, двух-, трех- и четырехполюсные автоматы В однофазных сетях напряжением В для защиты электроприборов как правило устанавливают однополюсные или двухполюсные автоматы. Он может быть переменным, постоянным или же комбинированным.

Типовые схемы подключения УЗО в распределительном щитке: варианты для однофазных и трехфазных сетей

Решение использовать устройство защитного отключения в домашнем распределительном щите заслуживает всяческого поощрения. Согласитесь, что еще может нас защитить от поражения электротоком при утечке тока на металлический корпус бытовых приборов. УЗО может стоять как на входе, так и на какой-то отдельной линии сети. Это значит, что схем их включения довольно много, и нам нужно разобраться, когда и какую использовать. Поверьте, это в интересах вашей же безопасности.

Содержание

  • 1 Как правильно подключить устройство защитного отключения?
    • 1.1 Маркировка контактов
    • 1.2 Нужна ли защита УЗО автоматом при подключении его в распределительном щитке?
  • 2 Версии защиты для однофазной сети
    • 2. 1 Простая схема подключения общего УЗО на вводе однофазной сети квартиры или коттеджа
    • 2.2 Проект со счетчиком и общим устройством защитного отключения на вводе
    • 2.3 Схема подключения в квартире общего УЗО на вводе и автоматов с групповыми УЗО на отводящих линиях
    • 2.4 Электросхема подсоединения групповых УЗО на отводящих цепях
  • 3 Типичные схемы подключения четырехполюсного УЗО в трехфазную сеть в щитке частного дома
    • 3.1 Вариант №1
    • 3.2 Вариант №2
  • 4 Безопасность – прежде всего!

Как правильно подключить устройство защитного отключения?



Важно запомнить одну важную деталь: подводящие провода всегда подсоединяют к верхним контактам, это правило работает для любой марки прибора и не зависит от количества полюсов. Отвод на нагрузку подключают только к нижним контактам. Если правильная схема подключения УЗО не получается, например, короткие провода, то замените их, или, в крайнем случае, переверните устройство отключения вверх ногами.

Маркировка контактов

Получилось так, что у каждого производителя УЗО нулевой провод может быть заведен как с правой стороны, так и с левой. Поэтому смотрим на обозначения на корпусе, а потом уже подсоединяем:

  • N – клемма для подключения «нуля».
  • 1 – контакт для подсоединения приходящего фазного провода.
  • 2 – зажим для подключения отходящего фазного провода.

Нужна ли защита УЗО автоматом при подключении его в распределительном щитке?

По правилам подключать устройство защитного отключения без автоматического выключателя нельзя. Зачем это нужно? Дело в том, что принцип работы УЗО основан на срабатывании только по причине утечки тока, при коротком замыкании или при перегрузке оно не срабатывает. Отсюда опасность возгорания проводки или выхода из строя самого устройства.


Здесь представлены две простые схемки соединения автомата с двухполюсным и четырехполюсным устройством отключения.


Вывод: всегда делайте защиту автоматическим выключателем. В большинстве случаев в схеме подключения однофазной сети квартиры используют УЗО и автомат с одинаковыми номиналами. Однако практика показывает, что лучше выбрать устройство отключения с номинальным током большим на одну ступень. Например, если автомат на 16А, то УЗО будем ставить на 25А. Почему так, а не иначе? Попытаемся смоделировать цепь событий:

  • Если внимательно изучить время-токовую характеристику автомата, то станет понятно, что ему нужен определенный отрезок времени для срабатывания теплового расцепителя во время перегрузки.
  • Это значит, что сквозь автомат будет протекать повышенный ток, такая ситуация может длиться от нескольких секунд до нескольких минут.
  • Этот же ток пойдет и через УЗО, что крайне нежелательно для его контактов и механизмов – они попросту не рассчитаны на такой форс-мажор. Устройство определенно будет греться, и если оно просто сгорит, то считайте, что вы еще легко отделались.



Версии защиты для однофазной сети

О комплекте защитных приборов постоянно напоминают производители мощной домашней техники. Зачастую уже в сопроводительной документации к стиральной или посудомоечной машине, электроплите указано, какие дополнительные устройства необходимо установить.

Если учесть количество контуров, направленных на обслуживание розеток и мощной техники, можно с уверенностью утверждать, что проектов монтажа устройств защиты бесконечно много. Ниже рассмотрим базовые варианты, которые встречаются чаще всего, на их основе возможно построение модернизированной электросхемы, заточенной под конкретные условия.

Простая схема подключения общего УЗО на вводе однофазной сети квартиры или коттеджа

В этом проекте используют одно устройство защитного отключения. Его ставят на вводе после двухполюсного автомата перед отводящими выключателями. Здесь аппарат контролирует утечку тока во всей сети. Основной недостаток: определить линию, в которой произошла утечка довольно сложно. Зато все дешево и сердито.

Проект со счетчиком и общим устройством защитного отключения на вводе

Схема практически повторяет предыдущую, единственное отличие – установка прибора учета электроэнергии, что по нынешним временам обязательное условие. Что касается плюсов и минусов проекта, то они копируют прежний вариант: та же экономичность, но сложности с определением линии утечки.

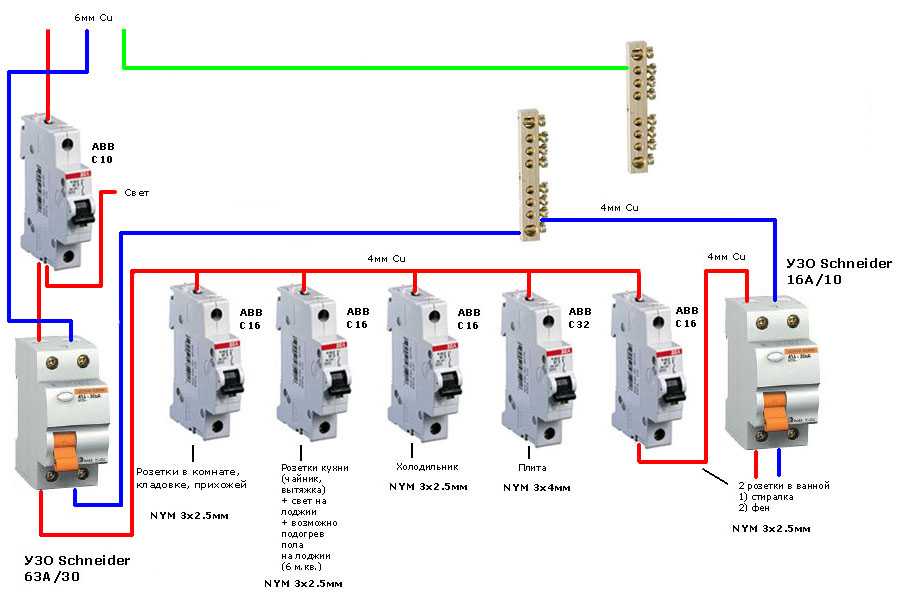

Схема подключения в квартире общего УЗО на вводе и автоматов с групповыми УЗО на отводящих линиях

В таком решении устройства защитного отключения используются не только на вводе, но и на каждой отходящей цепи. Здесь важно соблюдать селективность, иначе во время утечки одновременно отключатся и групповое устройство, и вводное. Поэтому на ввод чаще всего ставят аппарат на 100мА, а на линии по 30мА.



К особенностям этой схемы подключения УЗО в распределительном щитке можно отнести два фактора, которые противоположны друг другу:

  1. Положительный аспект – при утечке отключается только аварийная цепь, остальные будут функционировать в штатном режиме.
  2. Отрицательный момент – дороговизна и большой объем работ.

Электросхема подсоединения групповых УЗО на отводящих цепях

Схема собрана по аналогии с предыдущей, единственное отличие – отсутствие общего УЗО на вводе. По мнению некоторых его установка – лишняя трата средств, потому что все линии уже ограждены от утечек групповой защитой. Так что решение о дополнительных тратах за вами.


Намерение поставить групповую защиту только на отходящие цепи уже можно поприветствовать. Большинство домовладельцев вообще ее не ставят, так же как и защиту от атмосферных перенапряжений и заземление.



Типичные схемы подключения четырехполюсного УЗО в трехфазную сеть в щитке частного дома

Вариант №1

Сеть частных домостроений часто питается от 380В. Представленный проект включает не только четырехполюсное устройство защитного отключения, но и групповые УЗО на каждую отходящую линию. Без последних схема тоже будет работать.

Вариант №2

Проект собран по аналогии с первым вариантом, но здесь уже задействован прибор учета электроэнергии.

Безопасность – прежде всего!

Основная часть правил безопасности при монтаже схемы подключения УЗО носят общий характер для всех электромонтажных работ. Перед оборудованием распределительного щита не забывайте:

  • Обесточить сеть – выключить входной автомат.
  • Провода должны иметь соответствующую цветовую маркировку.
  • Входной выключатель всегда монтировать в первую очередь.
  • Внимательно следить за полюсами приборов – путать их нельзя!







Поделиться в социальных сетях

Как читать электрические схемы?

Вы когда-нибудь спрашивали себя, как инженеры по автоматизации могли пройти через электрические панели?

Есть много проводов, идущих вверх и вниз, как они могут знать каждый путь для каждого провода, не прилагая никаких усилий.

Содержание

  • Назначение электрических схем
  • Как читать электрические схемы?
    • Легенда Страница
    • Направление чертежа
    • Пунктирная линия
    • Соединение электропроводки
    • Распределительные клеммы
    • Расчет размеров кабелей и данные электропроводки
  • Лучшие программы для рисования электропроводки

Сегодня мы обсудим очень важную тему. ознакомьтесь с различными электрическими схемами, и это поможет вам не зацикливаться на какой-либо электрической панели.

Рисунок 1

Назначение схем электрических соединений

Прежде всего, вы должны спросить себя: «Почему я должен это делать?» и ответ остается за количество автоматизации, которое у вас есть.

На большинстве заводов вам нужно управлять не одним или двумя двигателями, а множеством двигателей, датчиков и цепей управления, которые нужно искать.

Таким образом, невозможно иметь все эти провода только в уме, нам нужны некоторые Глобальные стандарты для рисования этих типов электрических панелей в хорошем виде, который позволяет любому человеку просто понять это.

Это именно то, что может сделать электросхема, это не зависит от вашего языка или вашего региона, это (своего рода) унифицированный метод описания и представления электропроводки любой панели.

Примечание

Между некоторыми электрическими схемами есть небольшие различия, которые зависят от некоторых факторов, таких как устройства, компания, программное обеспечение, а также регион, но в целом, если вы можете понять электрические схемы, вы сможете иметь дело с любым стандартом.

Просто сначала нужно немного времени, чтобы ознакомиться с любой схемой подключения.

Как читать электрические схемы?

Ниже мы обсудили, как читать базовую электрическую схему.

Страница легенды

Первое, о чем вам следует позаботиться, это страница «Легенда», эта страница прилагается к каждой электрической схеме и описывает каждый символ во всей проводке, как мы видим на рис. (2). Рисунок 2

Как мы уже говорили ранее, вы можете найти некоторые различия между создателями схем подключения, поэтому эта страница создана специально для каждого подключения, чтобы облегчить понимание и выполнение подключения.

Направление чертежа

Обычное направление рисования схемы соединений: ВВЕРХ к ВНИЗ и от ВЛЕВО к ВПРАВО.

Обратите внимание, что вы можете увидеть, что некоторые схемы соединений нарисованы с другими направлениями, но общие направления остаются такими же, как мы говорили ранее.

Как видно на следующем рисунке, сплошные линии обозначают провода между устройствами в панели управления.

Пунктирная линия на рис. (4) (и на всех схемах) означает, что эта часть чертежа находится вне панели, что означает, что эта часть (двигатель) находится не в панели, а в поле.

Рисунок 4

То же самое для кнопок Старт-Стоп, показанных на Рис. (5). .

Итак, вы можете найти несколько общих проводов во всех документах по проводке.

Эти провода соединены вместе в документах по электропроводке по номерам, которые относятся к расположению входа и выхода проводки.

Как вы можете видеть на рис. (6), документы по разводке разделены на 10 секций, каждая секция имеет свой номер от 0 до 9. проводов, как мы видим на Рис.0003

Итак, если мы перейдем к странице № 55, раздел 8, как показано на рис. (8), мы обнаружим, что V3 происходит со страницы № 55, раздел 2, «где находится провод на рис. (7)». и он продолжает свой путь к странице № 55 секции 8, как мы видим на рис. (9). .

Каждая группа этих клемм помечена (X1, X2, X3, ……), и каждый блок клемм может иметь от 10 до 70 клемм. Рисунок 10

Как мы видим на рисунке (10), кнопки пуска-останова, которые в полевых условиях связаны с панелью управления через клеммную колодку X2 на клемме № (52, 53, 54).

Размеры кабелей и данные по проводке

На некоторых электрических схемах (не на всех) вы также можете увидеть размеры силовых кабелей, как показано на рисунке (11) размер кабеля, подключенного к двигателю 6 мм 2 .Рисунок 11

Лучшие программы для рисования электропроводки

Если вы заинтересованы в разработке схем электрических соединений, вот несколько программ для рисования, которые могут вам помочь:

  • AutoCAD Electrical
  • ETAP
  • Smart Draw
  • EPLAN Electric

Если вам понравилась эта статья, подпишитесь на нее. на наш канал YouTube для видеоуроков по ПЛК и SCADA.

Вы также можете подписаться на нас в Facebook и Twitter, чтобы получать ежедневные обновления.

Читать дальше:

  • Advanced Process Control
  • Контроллер коэффициента мощности (PFC)
  • Система управления зданием
  • Устранение неполадок оборудования ПЛК
  • Условные обозначения контрольно-измерительных приборов

Будьте первым, кто получит эксклюзивный контент прямо на вашу электронную почту.

Обещаем не спамить. Вы можете отписаться в любое время.

Неверный адрес электронной почты

Схема подключения электрической панели

Схемы подключения электрической панели используются для описания каждого устройства, а также соединения между устройствами, расположенными внутри электрической панели . Поскольку электрические панели — это то, что будет содержать системы управления, технические специалисты и инженеры по ПЛК обычно сталкиваются с монтажными схемами панелей. Хотя электрические панели могут быть не слишком сложными на первый взгляд, много инженерных работ уходит на выбор подходящих устройств, определение размеров проводки и проектирование компоновки панели, которая задокументирована схемами подключения электрических панелей.

Важно отметить, что электрические схемы электрощита должны соответствовать местным органам власти, которые диктуют стандарты , который должен соблюдаться внутри панели. В Соединенных Штатах этим органом является Национальная ассоциация противопожарной защиты (NFPA), а кодекс называется Национальным электротехническим кодексом (NEC). Кроме того, каждый штат может принять другую версию кода в зависимости от выпуска. Прежде чем разрабатывать панель, важно ознакомиться с нормами, действующими в вашем регионе.

Электрическая панель — основные компоненты

В этом разделе мы хотели бы начать с рассмотрения стандартной электрической панели, рассмотрения компонентов и понимания выбора, лежащего в основе определенных компонентов и решений компоновки.

Электрическая панель — система управления на базе MicroLogix

Электрическая панель, показанная выше, включает в себя ПЛК MicroLogix, защитные устройства (предохранители), соединительные устройства (неуправляемый коммутатор, преобразователь EtherNet в RS232), клеммные колодки и блок питания.

Проектирование электрических панелей — Силовые устройства

Силовые устройства внутри электрических панелей используются для подачи тока, необходимого для каждого устройства, и для их защиты от перегрузок по току.

  • Автоматический выключатель на электрической панели | Обычно это точка входа внешнего тока в панель. Выключатель электрической панели похож на то, что вы можете найти в бытовых целях, но с гораздо более высокими характеристиками. Это устройство используется для отключения всего питания от электрической панели и автоматически отключается при превышении определенного уровня тока (в зависимости от номинала выключателя).
  • Предохранители | Предохранитель – это статическое устройство, которое защитит оборудование и персонал от скачков тока. В зависимости от кода предохранитель может использоваться отдельно или в сочетании с автоматическим выключателем. При срабатывании предохранителя его необходимо заменить перед возобновлением работы.
Схема электропроводки электрической панели — электропроводка частотно-регулируемого привода

На приведенной выше электросхеме электрощита показан пример автоматического выключателя, а также несколько предохранителей, которые защищают частотно-регулируемые приводы. Обратите внимание, что на чертеже автоматического выключателя есть значок, указывающий, что цепь размыкается во время скачка тока.

Проектирование электрических панелей — трансформаторы и источники питания

Регулировка напряжения — важный процесс в каждой панели. Трансформаторы и источники питания используются для преобразования одного уровня напряжения в другой. Это создает уникальную проблему в электрических чертежах: различные уровни напряжения должны управляться отдельно. Кроме того, для разных уровней напряжения потребуются отдельные клеммы, предохранители и датчики проводки. Как правило, размеры проводки указываются в начале комплекта чертежей. На отдельной странице напряжение будет указано у источника, но редко на каждом проводнике. Поэтому важно проследить проводку, чтобы подтвердить местоположение источника и технические характеристики.

Схема подключения электрической панели — падение напряжения трансформатора

На приведенной выше схеме показан трансформатор, который принимает напряжение 575 В переменного тока и преобразует его в 115 В переменного тока. 115 В переменного тока является стандартным напряжением в Северной Америке и используется для многих устройств, включая ПЛК, HMI, переключатели и многое другое.

Блок питания будет выполнять ту же функцию, но будет обозначаться другим символом на чертеже.

Как упоминалось выше, преобразование напряжения создаст новую шину питания. Поэтому чрезвычайно важно следить за маркировкой и этикетками на чертежах, чтобы отслеживать уровень рассматриваемого напряжения.

Проектирование электрических щитов — устройства управления

Устройства управления — это компоненты, которые будут управлять процессом. Они включают в себя программируемые логические контроллеры, частотно-регулируемые приводы, тензодатчики и т. д. На панели, о которой мы упоминали выше, мы можем идентифицировать ПЛК серии MicroLogix вместе с массивом внешних модулей ввода-вывода. Давайте рассмотрим пример их представления на схеме чертежа электрощита. Схема подключения электрической панели

— трансформатор и источник питания, пример

На приведенной выше схеме подключения электрического щита показан пример трансформатора и источника питания, используемых в системе ПЛК. Важно отметить, что источник питания может быть отдельным блоком (как обсуждалось в предыдущем разделе) или модулем в стойке ПЛК. В дополнение к питанию ПЛК на схеме подключения будет показан массив входов/выходов, который привязан к ПЛК; давайте посмотрим на пример ниже.

Основной провод — соединение между двумя компонентами.

На приведенном выше рисунке показана первая карта ПЛК Allen Bradley CompactLogix. По образцу карты (1769 г.-IQ16), а также характер устройств, привязанных к каждой точке на плате, можно сразу сделать вывод, что карта представляет собой 16-канальную входную карту 24 В постоянного тока. На чертеже показаны следующие устройства:

  • Вход 0: «ИЗ ЛИНИИ 1219» | Устройство, нарисованное на другой странице набора чертежей.
  • Вход 1: «PB4028» | Нормально разомкнутая кнопка
  • Вход 2: «PB4029» | Нормально замкнутая кнопка
  • Вход 3: «PB4030» | Нормально разомкнутая кнопка
  • Вход 4: «PB4031» | Нормально открытая кнопка
  • Вход 5: «CR1503» | Реле управления
  • Вход 6: «CR1504» | Реле управления
  • Вход 7: «190-MC01» | Контактор двигателя
  • Вход 8: «905-MC01» | Контактор двигателя
  • Вход 9: «906-MC01» | Контактор двигателя
  • Вход 10: «030-MC02» | Контактор двигателя
  • Вход 11: «030-SE01» | 3-позиционный переключатель
  • Вход 12: «035-MC01» | Контактор двигателя
  • Вход 13: «030-ZS01» | 3-позиционный переключатель
  • Вход 14: Н/Д
  • Ввод 15: «КОНТАКТ РАБОТЫ СИСТЕМЫ РАЗРЯДА»

Электрическая схема разделит каждую карту на страницу. Другими словами, внешние модули, которые мы видели в панели, будут иметь отдельную страницу, на которой показаны компоненты, подключенные к каждой точке.

Конструкция электрической панели — символы электрических устройств

Мы не рассмотрели все основные компоненты в предыдущем разделе. Однако, поскольку мы углубились в точки ввода и вывода, привязанные к внешним устройствам, важно охватить их, прежде чем мы продолжим. В этом разделе мы представим символ устройства, который вы можете найти на электрической схеме электрощита, и дадим краткое описание устройства, а также несколько примеров для справки.

Обозначения проводки на электрических чертежах

Провода — это то, что связывает устройства вместе. Линии используются для представления проводки панели. Основные линии, с которыми вы столкнетесь, следующие:

Основной провод — соединение между двумя компонентами.

Примечание. Провод становится пунктирной линией, если проводка находится снаружи панели, как показано на рисунке.

Соединение проводов — Соединение между несколькими проводниками.

Wire Bypass — Токовый обход двух проводников отсутствует. Соединение между горизонтальным и вертикальным проводниками не производится.

Символы кнопок и переключателей на электрических чертежах

Кнопки и переключатели играют важную роль в автоматизации производства. Они используются для получения пользовательского ввода, а также состояния оборудования. Важно отметить, что переключатель не всегда соответствует кнопке на машине. Переключатель также включает в себя широкий набор концевых выключателей, используемых в процессе. На этикетке над устройством обычно указывается характер устройства.

Переключатель — [Левый] — Нормально разомкнутый | [Центр] — нормально закрытый | [Справа] — однополюсный двухпозиционный переключатель (SPDT)

Электрический выключатель — это основное устройство, которое проводит ток, когда он замкнут, и блокирует прохождение тока, когда он разомкнут. Сигнал, передаваемый через переключатель, может быть считан полевым устройством или входом ПЛК, как мы видели выше.

В промышленном производстве используется широкий спектр переключателей. Мы написали подробное руководство о том, как работают некоторые из этих переключателей и где они используются в производстве, в следующей статье: Концевой выключатель.

Кнопка — [Левая] — Нормально разомкнутая | [Правый] — нормально замкнутый

Кнопка представляет собой электрический выключатель мгновенного действия, который пропускает ток, когда он замкнут, и блокирует прохождение тока, когда он разомкнут. Разница между переключателем и нажимной кнопкой заключается в том, что нажимная кнопка автоматически возвращается в исходное состояние, в то время как переключатель сохраняет это состояние до тех пор, пока не будет переключен.

Свет — [Левый] — Красный | [Право] — Зеленый

Свет обычно используется в качестве индикатора процесса. Это может быть светодиод или фонарь на панели или индикатор на машине или технологическом оборудовании.

Контакт катушки двигателя

Контакт катушки двигателя — это вход контактора или преобразователя частоты. Подав напряжение на катушку, привод замкнет необходимые контакты и запустит двигатель. Обратите внимание, что на катушке также указаны клеммы, на которые должны быть посажены соединения. Ориентация (+24 В постоянного тока против 0 В постоянного тока) важна и будет указана на электрической схеме.

Контакт двигателя или реле — [левый] — нормально разомкнутый | [Правый] — нормально замкнутый

Контакт представляет состояние определенного устройства. Когда реле находится под напряжением, контакт либо замыкается, либо размыкается в зависимости от исходного состояния. Когда контакт замкнут, через него протекает ток; когда он открыт, ток останавливается. Когда речь идет о контакторе двигателя, хорошей практикой является отправка сигнала обратно в ПЛК в качестве подтверждения того, что на устройство подано питание. Следовательно, ПЛК получит сигнал от контакта и подтвердит его логикой.

Другие устройства на электрических чертежах

Мы рассмотрели несколько основных устройств, которые вы встретите на электрических чертежах. Этот список ни в коем случае не является исчерпывающим. Существует ряд вариантов основных устройств, а также символы для других, с которыми вы столкнетесь. Мы рекомендуем вам обращаться к техническим примечаниям производителя, когда речь идет о соответствующих символах. В большинстве случаев они указаны в техпаспорте.

Дизайн электрической панели — сетевые устройства

Сети являются важным компонентом большинства современных панелей. Они поддерживают ряд различных протоколов, таких как EtherNet, DeviceNet, ProfiBUS, ControlNet, Serial и другие. Разница между представлениями типичных схем электрических соединений для обычной проводки и сетевых устройств заключается в том, что они часто опускают многожильные кабели. Другими словами, стандартный кабель EtherNet, который может содержать 8 проводов, будет представлен как один проводник. Давайте посмотрим на пример ниже.

Схема подключения электрической панели — сетевые устройства

На приведенной выше диаграмме показано соединение между неуправляемым коммутатором и рядом периферийных устройств, использующих протокол EtherNet. Как упоминалось выше, для простоты предполагается, что читатель понимает использование стандартного кабеля EtherNet RJ45 для этой цели.

Обратите внимание, что на этой странице описываются только сетевые подключения к этим устройствам. Эти же устройства будут перечислены на другой странице, так как для них требуются дополнительные сигналы. Пример: Преобразователь частоты (VFD) «030-SC01 Conveyer Bed» будет подключен к источнику питания, двигателю, ПЛК и цепям безопасности. Они будут рассмотрены на отдельной странице электрической схемы электрощита.

Анализ схемы подключения электрической панели

В этом разделе мы рассмотрим ряд страниц из схем подключения, наметим ключевые элементы, раскроем, какую информацию можно извлечь с каждой страницы, и прокомментируем, как конкретную страницу можно использовать для устранения неполадок. система.

Схема подключения электрической панели — схема пускателя двигателя

Схема панели управления двигателем

На приведенном выше рисунке показаны 4 ключевых элемента:

  1. Точка входа электрической шины взята с предыдущей страницы. Если мы перейдем к первой странице наших электрических чертежей, мы можем найти спецификацию напряжения на шине: 460 В переменного тока, 3 фазы, 60 Гц.
  2. 195-MC01 представляет собой контактор двигателя, который включает в себя автоматический выключатель, плавкий предохранитель и контакт. На чертеже указано положение автоматического выключателя: 5А.
  3. 195-HSS01 — это выключатель двигателя. Обратите внимание, что отключение обеспечивает возможность отключения высокого напряжения от двигателя, а также обратной связи с ПЛК. На чертеже указано «МЕСТНОЕ:I:4/08» в качестве входа отключения в ПЛК.
  4. 195-M01 — трехфазный двигатель мощностью 0,75 л.с.
Возможные действия по устранению неполадок
  • Контактор двигателя с срабатыванием | См. устройство 192-MC01. Измерьте напряжение, подаваемое на устройство: 460 В переменного тока, 60 Гц. Убедитесь, что уставка прерывателя равна 5А.
  • Двигатель не работает | См. устройство 195-M01. Убедитесь, что выключатель двигателя (195-HSS01) находится в положении ВКЛ. Это можно сделать, измерив выходное напряжение и проверив сигнал ПЛК, указанный выше. Убедитесь, что контактор двигателя (195-MC01) не отключен. Проверьте обмотки двигателя, измерив сопротивление, когда он отключен с помощью разъединителя двигателя.
Схема подключения электрической панели — цепь безопасности

Схема панели схемы безопасности

Приведенная выше электрическая схема содержит пример схемы безопасности, которую можно найти в промышленной среде. Здесь показаны следующие компоненты:

  1. MSR304 — реле безопасности Allen Bradley. Он посылает сигнал через ряд защитных выключателей и аварийных остановов и считывает полученный сигнал в конце цепи. Если все выключатели замкнуты, реле подтверждает исправность цепи безопасности и подает питание на нагрузку, к которой оно подключено.
  2. 090-ZSS11 — это защитный выключатель, который является частью цепи безопасности устройств. Как показано на схеме, предохранительные устройства подключаются одно за другим.
  3. Световой индикатор кнопки E-Stop — это устройство, которое указывает, когда нажата кнопка E-Stop. Обратите внимание, что этот сигнал поступает непосредственно от кнопки через нормально разомкнутый контакт. Другими словами, этот индикатор загорается только при нажатии E-Stop; а не какой-либо другой элемент в цепи цепи безопасности.
Возможные действия по устранению неполадок
  • Неисправность цепи аварийного останова | См. устройство «MSR304». Начните с проверки индикатора E-Stop. Отмените нажатие E-Stop, если оно нажато. Проверьте напряжение на каждом устройстве, связанном с безопасностью. Цепочка должна возвращать сигнал 24 В постоянного тока на каждой линии. Если это не так, найдите элемент схемы (переключатель), вызывающий проблему.
  • Цепь безопасности не сбрасывается | См. устройство «MSR304». Необходимо будет выполнить те же действия, что и описанные выше. Реле сбрасывается только тогда, когда оно получает правильный сигнал от полевых устройств. Если это не так, реле не сработает.

Схема электрических соединений панели — программные средства

В этом разделе мы расскажем о различных инструментах, которые инженеры и техники используют для создания схем электрических соединений панели. Некоторые из этих инструментов дороги и продаются только через дистрибьюторов. Однако большинство этих поставщиков предоставляют пробные версии, которые вы можете использовать с ограниченными возможностями, чтобы оценить, подходит ли вам их решение.

AutoCAD Electrical от Autodesk — один из наиболее часто используемых инструментов в отрасли. AutoCAD — это полнофункциональный набор инструментов с широким набором функций для многих приложений. Это дорогая лицензия, но она поставляется с обширной библиотекой устройств, которая постоянно обновляется предложениями большинства поставщиков.

EPLAN — Этот инструмент специализируется на программном обеспечении для проектирования панелей и промышленного дизайна. Вы не найдете обширного списка функций, которые вы можете увидеть в AutoCAD, но функции, которые вы найдете, исключительно хорошо разработаны и поддерживаются командой. В последние годы EPLAN приобрел популярность и стал предпочтительным инструментом для многих инженеров и электриков.

SkyCAD. Этот инструмент «младшего класса» имеет меньше наворотов, но поставляется с огромной скидкой по сравнению с чем-либо еще на рынке. Это отличное решение для небольшого объекта, личного пользователя или подрядчика.

Заключение электрической схемы панели

Электрические чертежи являются обязательными в соответствии с Национальным электротехническим кодексом (NEC) в США и другими органами власти в различных регионах мира. Они предоставляют список спецификаций, по которым электрики и инженеры будут проектировать и собирать панель управления, используемую на производстве и в промышленности.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
