Схема печи из кирпича для бани: Печь для бани из кирпича своими руками — это легко и просто!

Схема печи из кирпича для бани: Печь для бани из кирпича своими руками — это легко и просто!

проекты, чертежи, монтаж своими руками

Опубликовано:

25.08.2015

Современный строительный рынок предоставляет возможность упростить строительство бани, используя вместо традиционной кирпичной печи ее электрическую модификацию либо выполненную из металла. Однако ни один вид не сможет заменить кирпичную кладку, поскольку только этот материал сможет хорошо прогреть помещение и еще длительное время сохранять в нем тепло. Кроме того, что кирпичная печь является лучшим источником сухого пара, именно она придает истинный смысл банной комнате и позволяет полностью очиститься не только телу, но и душе.

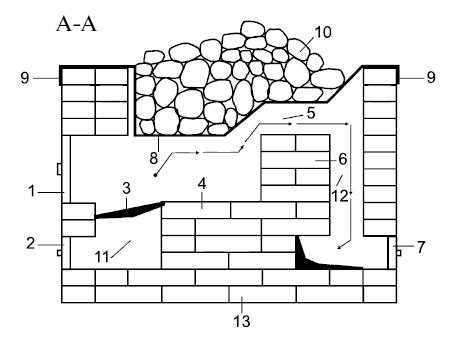

Схема каменной печи для бани.

Выложить в бане печь из кирпича — дело весьма непростое. И прежде чем его затевать, необходимо иметь определенные знания и некоторый опыт подобных работ. Тогда поставить кирпичную печь станет реальной возможностью. Тем более в облицовочных работах она не нуждается и слишком сложного инструмента для кладки не понадобится.

Схема газовой печи из кирпича.

Готовая отопительная конструкция в сауну должна соответствовать следующим требованиям:

  • температура воздуха в бане не должна быть ниже 45ºС;
  • при поливе камней водой должно быть достаточное количество пара;
  • в процессе топки не должно выделяться дыма или газа;
  • устройство печи должно экономно расходовать отопительный материал.

Подготовительный этап

Любое строительство начинается с замеров и составления схемы. Не является исключением в данном случае и устройство печи в бане.

Чтобы составить чертежи, необходимо подобрать фото с понравившейся формой печки и в соответствии с изображением заняться разработкой схемы конструкции.

После чего определиться с размерами, местом расположения и составить схемы порядовки кирпича.

В этом случае правильно составленные чертежи помогут не только грамотно выложить стены печи, но и определиться с количеством необходимого строительного материала: раствора, кирпича и других составляющих.

Для кладки кирпичных печей в бане необходимо иметь следующий инструмент:

Схема печи «Галанка».

  • кельму;
  • молоток для кирпича;
  • молоток с резиновой насадкой;
  • уровень;
  • рулетку;
  • болгарку;
  • емкость для воды и цемента;
  • материал;
  • кирпич;
  • глину;
  • песок;
  • цемент;
  • щебень;
  • доски для опалубки;
  • гудрон;
  • рубероид;
  • армированные прутья для фундамента;
  • для печи: колосниковая решетка;
  • дверцы чугунные поддувальные и топочные;
  • плиту;
  • металлический бак.

Определяясь с местом расположения печи в бане и составляя чертежи, необходимо учитывать следующие требования:

Схема кладки печи “Галанка”.

  • дверцы топки должны располагаться строго по направлению к дверному проему банного помещения;
  • площадка под печь в бане должна быть 70х70 см с высотой 20 см.;
  • в парилке полки необходимо разместить около стены, где находится печь. При этом не стоит слишком высоко их размещать, поскольку можно задеть потолок бани и высокая температура не даст возможности нормально париться;
  • печную конструкцию не стоит возводить впритык к стене. Такой зазор позволит предохранить стену бани от воздействия высокой температуры и уменьшит потери тепла.

Устройство фундамента под печь для бани

После того как будут готовы чертежи, инструменты и необходимое количество строительных материалов, начинаем готовить основание под печь. Фундамент является основой печной конструкции и залогом ее прочности и долговечности. В соответствии со схемой наносим разметку в месте установки и по ней роем котлован с глубиной около 70 см. На дно укладываем 15 см песка и заливаем водой. После того как сойдет вода, песок досыпается до необходимого уровня и снова заливается водой. Следующий слой будет состоять из битого кирпича или камня, его также заливают водой. Данная процедура повторяется до тех пор, пока песок не прекратит оседать.

Давший усадку слой покрывается щебнем в 10 см и утрамбовывается. Далее внутри котлована понадобится сделать опалубку с армированным каркасом. При этом между опалубкой и сторонами котлована нужно оставить 10-сантиметровый зазор. Все это заливается бетоном и хорошо просушивается. Затем опалубка снимается, на бока наносится 2-3 слоя растопленного гудрона, а зазор засыпается крупнозернистым песком или мелким гравием.

Далее поверхность готового фундамента покрывается рубероидом, который служит гидроизоляционным материалом для банной печи. Так как при попадании влаги на кирпич его свойства ухудшаются, это приводит к его быстрому разрушению.

Технология

Схема установки печи в бане.

Прежде всего приготовим раствор для кладки. Для этого потребуется глина и песок в соотношении 1:2. В емкости глина хорошо разминается и заливается водой. Все хорошо перемешивается. Чтобы ускорить данный процесс, рекомендуется использовать перфоратор с миксером. Консистенция смеси на данном этапе должна напоминать густую сметану. Далее постепенно вводится слегка увлажненный песок и также тщательно размешивается. Раствор считается правильно приготовленным, если, вытянув палку из емкости, можно увидеть на ней оставшуюся глиняную смесь в несколько мм. Если толщина слоя менее 1 мм, необходимо добавить глину, а более 3 мм — песок.

Кирпичная кладка в нижней части печи

Прежде чем начать процесс, необходимо иметь под рукой схематическое изображение кладки каждого ряда кирпича.

Далее следуем инструкции кладки печи в бане:

Схема печи банной из кирпича.

  1. Первые два ряда кирпича выкладываются обычно сплошняком, и называется это место подушкой печи. Для этого используется цементный раствор, поскольку температура в этой части минимальная, а крепость кладки должна быть высокой.
  2. После того как получится ровное основание, третий ряд начинают выкладывать по схеме. На этом уровне, как правило, устанавливают поддувальную дверку, колосниковую решетку и оборудуют зольную камеру. Монтаж поддувальной дверцы осуществляют с использованием оцинкованной проволоки. На середине стены устанавливаем дверцу, а ее нижние крепежные элементы выкладываются по поверхности кирпича. Чтобы проволока не мешала процессу, на кирпиче проделываются канавки, в которые и закладывается проволока. Таким же образом закрепится верхняя часть поддувальной дверцы на шестом ряду.
  3. Перед укладкой следующего ряда внимательно проверяем углы и далее выкладываем четыре ряда по всему периметру, так как начинается монтаж колосника и зольного колодца, в функции, которых входит очистка топливника от золы и вытяжка продуктов горения. А неправильный угол наклона может стать причиной попадания дыма в парилку. На шестом ряду заканчиваем крепление поддувальной дверцы.
  4. На седьмом ряду устанавливаем колосниковую решетку и топочную дверцу. Чтобы решетка находилась на одном уровне с кладкой, на кирпиче делается срез, куда и укладывается решетка. Фиксация колосника происходит за счет выложенного на срезы раствора, после чего его надо прижать и простучать кельмой. Ни в коем случае нельзя допустить соприкосновения стенок печи с решеткой. Так как при нагревании она будет увеличиваться в размере и давить на кладку. А это может нарушить целостность конструкции. Поэтому, если решетка не соответствует размеру, ее необходимо обрезать специальным инструментом для металла. Топочная дверь устанавливается таким же образом, что и поддувальная.
  5. На этом же этапе в передней части печи оборудуем проем для металлического бака с водой. Емкость должна располагаться на боковых стенках кладки, В местах соприкосновения с кирпичом бак обматывается в два слоя асбестовым шнуром.
  6. Продолжаем выкладывать кирпичные ряды. Восьмой ряд кладки делается с перегородкой, где будет начинаться дымоход.
  7. Девятым рядом закладываем бак и монтируем плиту. Определяем точные размеры плиты и обрезаем ее с таким расчетом, что она заходит на кирпич не менее чем на 25 мм.
  8. Кладка кирпича выполняется до окончания топки и далее по схеме ведется монтаж дымоходов.

Зная и соблюдая основные принципы строительства кирпичных печей для бани, можно сделать своими руками надежную и хорошую конструкцию, а также значительно сэкономить денежные средства.

17 этапов кладки печи для бани [+16 ФОТО]

По аналогии с театром, начало у бани – это печь, без которой это просто помещение для хозяйственных нужд. Именно она способна придать этому помещению  истинный смысл, после чего его можно назвать русской баней. Поэтому на первые роли выходит кладка печи для бани.

Видов печных конструкций для бани много, к примеру, печь-каменка, где очень важна правильная укладка камней в банную печь. Мы же рассмотрим устройство, в которое монтируется емкость для горячей воды.

Фото банной печи

Предварительные работы

Выбираем кирпич

Материал для печи высокого качества

Перед тем как класть печь в баню, нужно выбрать кирпич, причем он должен быть качественным. Иначе могут возникнуть определенные проблемы, например несоответствие размеров стандарту приведет к тому, что трудно будет держать размеры печи при кладке. Кроме того швы будут или слишком большимиили просто разными.

Готовим глину

Глину надо хорошо замочить

Глину готовим заранее, более всего подходит материал, который добывается на глубине около метра. Предварительно она очищается от примесей, которые в ней могут присутствовать.

В емкости достаточного объема глина замачивается на несколько дней. После замачивания работать с ней гораздо проще. Сухая глина плохо поддается обработке и поэтому необходимо использование дополнительных инструментов.

Готовим песок

Песок надо тщательно просеять

Песок также предварительно очищается от мусора, сделать это проще с помощью просеивания. Особенно необходимо следить за тем, чтобы крошка гальки не попала в узкие печные швы.

Замешиваем раствор

Тщательный замес – залог качественной кладки

Для того чтобы приготовить качественный раствор, глину хорошо разминают. Опытными печниками используется специальный инструмент, называемый  — весло. Но также его можно заменить любым другим твердым и удобным предметом.

После того, как глина размята, в нее добавляют воду и, используя перфоратор с миксером, доводят такую смесь до состояния густой сметаны.

Затем в эту смесь добавляют подготовленный песок, который должен быть влажным. Если глина слишком жирная, то в растворе песок и глина должны составлять пропорцию два к одному.

Проверка раствора заключается в следующем: в раствор, считающийся готовым, окунается чистая палочка. Если на палочке остается слой, примерно равный двум миллиметрам, то это хорошая смесь. При меньшем слое – добавляется глина, при большем – песок.

Проверка качества раствора очень важна

Совет: раствор не нужно заготавливать большими объемами, за один замес  лучше всего приготовить его в объеме одного ведра. Иначе со временем его качество будет хуже, и труднее будет укладывать кирпич, да и качество самой кладки будет хуже.

После того, как будет готов раствор, можно приступать к такому процессу, как кладка банной печи.

Итак, кладем печь для бани

Кирпичная печь представляет собой идеальный вариант, но решаясь на такой шаг, как кладка печей в баню, нужно понимать, что требуется серьезный уровень подготовки и приличные знания. Неправильно выполненная кладка для печей бани приведет к тому, что возможно появится тяжелый сырой пар (узнайте здесь, как установить печь в баню своими руками из металла).

Выходит умение, связанное с тем, как класть печь в баню, это серьезная наука. Но ведь особо приятно постигнуть ее с помощью собственного опыта, своими руками, тем более в итоге Ваша баня приобретет самое главное – печь.

Вашему вниманию предлагается инструкция по тому, как выполняется кладка для печей бани.

Закладываем фундамент

  • Копается котлован, глубиной  до 0,7 м.
  • На дне котлована делается песчаная подушка толщиной до 20 см. Для этого насыпается песок, поливается водой и трамбуется.
  • В котловане монтируется арматурный каркас и заливается бетоном.
  • Бетон закрывают гидроизоляцией, затем сверху из кирпича или бетонных блоков делают кладку до уровня фундамента.

Схематичное изображение фундамента

  • Верхнюю плоскость с помощью раствора выравнивают, делая ее горизонтальной, и накрывают еще одним-двумя слоями гидроизоляции.

Внимание: В качестве гидроизоляции можно использовать толь, рубероид или гидроизол. Также хорошей изоляцией может служить нанесенный одним-двумя слоями гудрон.

Выполняем кладку печи

Для возведения используются схемы кладки печей для бани.

Схема кладки печи для бани, имеющей бак для воды

  • Начинается возведение печи с того, что выкладывается защитная стена. Уложенные пять рядов будут надежно защищать от жара вагонку на стене. При выполнении этой кладки используется раствор из песка и цемента.

Защитная стенка

  • Чтобы уточнить наружный контур печи, его соотносят с проемом, который имеется в потолочном перекрытии. Именно здесь дымоход выйдет на чердак. Делается это с использованием отвеса, при этом трос отвеса располагается посередине задней стороны проема. Острый конец отвеса располагается чуть выше уровня первого ряда.

Ориентирование на отвес

  • Отвес показывает линию, ориентируясь на которую располагается первый кирпичный ряд. Кирпичи должны лежать так, как указано на порядовке.

Установка дверок

  • Укладывая третий ряд, устанавливаются поддувальные дверцы. При этом для укрепления используется оцинкованная проволока. В местах расположения дверц, кирпичи над ними подпиливаются.

Укладка ряда над дверцами

  • После того как будет уложен третий ряд, необходима проверка уровнем всех углов кладки. В четвертом ряду будет обустроен зольный колодец.

Установка колосника

  • Еще одну дверцу для поддувала монтируем в шестой ряд, монтаж же колосника и топочной дверцы выполняем в седьмом. При кладке восьмого ряда появляется новое – это будет перегородка, после которой начинается дымоход. И так до ряда четырнадцатого.
  • В боковой стенке делается проем, в котором будет располагаться бак с водой. Он ставится таким образом, что будет держаться на боковых стенах и касаться швеллеров, уложенных заранее.

Установка бака для воды

  • Последующий ряд выкладывается из половинок кирпичей, расположенных под углом. Это основа, на которую будет опираться будущая разделительная стена.
  • Затем три ряда кладутся также как и первые, при этом каждый следующий ряд перекрывает стыки предыдущего.
  • Для предупреждения выхода пара ставится специальная дверца. После чего укладываются полосы, изготовленные из мягкой стали, с их помощью скрепляются последующие два ряда. Пришло время для закрывания рамки дверки для пара и для установки бака с водой.

Совет: Все имеющиеся дверцы в печке, а также емкость для воды обматываются асбестом, как видно из рисунка. Делается это в целях теплоизоляции.

Как замотать железные детали асбестом

  • Ряд следующий предусматривает установку трубы для банной печи. Ее длина подбирается исходя из высоты бани.
  • Исходя из конструкции печи, определяется конструкция трубы. Если печь большая и массивная, то и труба должна ей соответствовать.

Внимание: Стенки трубы и печи не должны быть меньше чем половина кирпича. Это может привести к разрушению и соответственно к ухудшению работы печи или к задымлению.

Заключительным этапом является ее оштукатуривание или, если использовался рядовой кирпич для печей, то должна быть выполнена обкладка печи в бане специальным облицовочным кирпичом. После этого печь готова и можно ее протапливать понемногу, чтобы она в нескором темпе просохла.

Печь обложенная кирпичом – смотрится здорово

Вывод

Разобравшись в нюансах кладки печи, станет ясно, что это не так уж и сложно. При соблюдении всех условий и следовании рекомендациям, будет сложена хорошая печь, которой можно гордиться, тем более ее цена будет совсем невелика. Видео в этой статье – та подробная информация, которая будет Вам полезна (читайте также статью «Кладка печи для бани своими руками. Обозрение»).

Добавить в избранное Версия для печати

Поделитесь:

Рейтинг статьи:

Статьи по теме

Все материалы по теме


Строительство сауны из кирпичной кладки – Новости Матери-Земли

Узнайте, как построить сауну из кирпичной кладки с нуля.

Хотя идея электрической сауны, особенно электрической сауны из красного дерева, сегодня заставляет меня съеживаться по экологическим причинам, в 16 лет я не знала ничего лучшего. абсолютно сухая атмосфера. Идея заключалась в том, что высокие температуры можно выдержать только при низкой влажности, и этот миф до сих пор, к сожалению, принимается многими американцами и рекламируется в слишком многих отелях. Сауна, как меня учили с самого начала, должна быть сухой, за исключением влаги, производимой собственными потовыми железами.

Мой первый намек на то, что я на ложном пути, пришел три года спустя в отеле в Исландии, где в сауне поддерживалась невероятная 220 градусов по Фаренгейту (вода кипит при 212 градусах по Фаренгейту), а исландцы время от времени поливали водой горячее. базальтовые камни, которые покрывали камень, создавая тем самым скромный (произносится как «слоу-лу») «священный пар», столь важный для настоящей сауны. Я знал, что сауна имеет скандинавское или скандинавское происхождение, поэтому я решил, что исландский опыт был намного ближе к корням сауны, чем то, что я знал в Массачусетсе. В Исландии я узнал, что сауна — настоящая финская версия сауны — это не просто парение в сухом помещении. Сауна – это опыт контрастов, сырости и сухости, жары и холода. Через несколько минут при температуре 220 градусов по Фаренгейту некоторые из купальщиков опускались в бассейн с водой с температурой 45 градусов по Фаренгейту, предельной контрастностью температуры и влажности. В то время как сауна развивалась в течение последнего тысячелетия (введение дымохода в 19был особенно полезным нововведением), основные характеристики, которые мы ищем в хорошей сауне, остались прежними.

Качественное здание сауны «приправляется» несколькими часами высокой температуры перед использованием. Хотя есть электрические, а иногда и газовые печи для сауны, даже в Финляндии старожилы скажут вам, что единственная настоящая сауна — дровяная. Финны ценят фоновый аромат дерева и дыма, хотя настоящего дыма в печной не остается. В сауне на дровах есть и практический смысл. В Финляндии большинство деревенских саун находятся на некотором расстоянии от дома, к ним нет легкого доступа к электрическим или газовым линиям.

Столетия назад оригинальные сауны были защищены землей или были построены из бревен, и оба стиля имели много тепловой массы для поглощения и хранения тепла. За последние 20 лет мы с женой Яки нашли альтернативу горизонтальному бревенчатому строительству: кладку из дров. В моей статье, опубликованной в мае 1995 года в MOTHER EARTH NEWS («Дом Роба Роя из земляного дерева»), рассказывается, как мы построили наш круглый двухэтажный дом из каменной кладки, защищенный землей, который также служит главным зданием кампуса в нашей Школе строительства из земляного дерева.

Преимущества «5-E», которые делают кирпичную кладку идеальной для строительства дома, также делают ее идеальной для строительства сауны из деревянной кладки: 1) простота строительства, 2) экономичность, 3) эстетика, 4) экологическая гармония и 5) энергоэффективность. .

Последнее из этих преимуществ 5-E особенно важно для сауны. Кирпичная кладка имеет идеальные энергетические характеристики для сауны – отличная теплоизоляция в сочетании с исключительной теплоемкостью. Эта комбинация означает, что потери тепла через стены сауны сведены к минимуму, а короткие «торцы бревен», а также внутренний растворный шов действуют как тепловая масса, если они размещены на правильной (внутренней) стороне изоляции. После того, как сауна выдержана, огонь может погаснуть, а ткань здания будет поддерживать внутреннюю температуру до требуемых 150-180 градусов по Фаренгейту. С годами и через различные крайности я узнал, что это нормальный и предпочтительный диапазон температур, предпочитаемый специалистами по сауне. Делаются поправки на размер каменного помещения сауны, а также на возраст парильщиков, потому что в больших саунах может быть жарче, чем в маленьких. Дети и пожилые люди обычно парятся при более низкой температуре, чем другие люди. В нашей круглой дровяной сауне, описанной здесь, мы заправляем топку около трех часов зимой и два часа летом.

Круглая форма дровяной сауны имеет два преимущества: практичное и интуитивно понятное. Практическое преимущество заключается в том, что круглая форма занимает больше всего места на единицу периметра. Этот факт геометрии означает, что когда вы добавляете вертикальное измерение, создавая цилиндр, вы включаете максимальный объем на квадратный фут боковых стенок (по крайней мере, вертикальных боковых стенок).

Интуитивное преимущество заключается в ощущении тепла и комфорта, возникающих внутри небольшого круглого здания. Многие посетители нашей сауны описывают ощущение безопасности, подобное утробе или гнезду.

Хорошо, мое путешествие в историю и знания завершено, по крайней мере, для этой статьи. Сауна из земляного дерева — лучшее, что я когда-либо пробовал, и так и должно быть. Сауна, которую ты построишь, дорогой читатель, тоже будет лучшей из тех, что ты когда-либо видел. Теперь мне нужно рассказать вам, как это делается.

Фонд сауны Cordwood

Кирпичная кладка, как и любая деревянная стеновая система, должна быть отделена от земли. Мне нравится хороший прочный каменный фундамент, который простирается не менее чем на 4 дюйма. Хотя камень можно использовать для фундамента — если у вас есть камни и время — наш фундамент для сауны Earthwood бетонный, образованный 8 «широкими полосами 1» Dow Styrofoam®, хорошо закрепленными 2 на 4 кольями по периметру, чтобы предотвратить бетонный «выброс». Для деревянных стен толщиной 8 дюймов, рекомендуемых для этого здания диаметром 10 футов, достаточно поперечного сечения фундамента шириной 12 дюймов и глубиной 8 дюймов. Чтобы избежать необходимости копать фундамент до уровня промерзания (4 дюйма в нашем районе!), соскребите органический материал к краю участка и привезите на самосвале хороший крупнозернистый песок. Это используется для создания «площадки», на которой будут плавать ваши круглые опоры. Я называю это плавающим кольцевым лучом. Если песчаная подушка отводит воду из сауны в точку вниз, вода не будет скапливаться под фундаментом или плитой. Отсутствие воды означает отсутствие замерзания; отсутствие замерзания означает отсутствие морозного пучения. . . или сопутствующие структурные повреждения. Не верьте мне на слово: это также была любимая система фундамента Фрэнка Ллойда Райта. Это дешево и легко. А в сельской местности плавающие плиты становятся общепринятой стратегией выбора фундамента для гаражей, хозяйственных построек и даже домов. Не заливайте пол в это время, только фундамент.

Кирпичная кладка из кордового дерева

За прошедшие годы МАТРИАРХ опубликовал несколько статей о кладке из дров, но для новых читателей поможет мое стандартное определение: стена, а так ряд дров сложен. Стены обладают исключительными тепловыми характеристиками благодаря торцам бревен (которые имеют значение как изоляции, так и массы) и специальной растворной матрице, которая представляет собой изолированное пространство между двумя отдельными растворными швами, одним внутри и одним снаружи стены.

Список лучших пород дерева для сауны из дров включает белый кедр, белую или красную сосну, ель, тополь или тополь (дрожащую осину) и другие легкие и воздушные породы дерева. Эти леса должны быть окорены, распилены по длине и высушены в течение года на открытом воздухе в одинарных крытых рядах перед использованием. Следует избегать ароматного красного кедра (невыносимый запах при высоких температурах), очень смолистых пород дерева, таких как бальзамическая пихта, и плотных лиственных пород, таких как дуб, бук, клен, вяз и вишня. Эта древесина будет существенно усыхать, даже если вы сушите ее в течение длительного времени, и если вы сделаете слишком сухие концы бревен, существует опасность структурного повреждения из-за разбухания.

Хорошая растворная смесь для деревянных саун состоит из 9 частей песка, 3 частей пропитанных опилок, 2 частей портландцемента типа I и 1 части извести. Песок должен быть чистым, промытым мелкозернистым, например, кладочным. Опилки должны быть опилками хвойных пород с лесопилки, пропущенными через полудюймовое сито и выдержанными в сосуде с открытым верхом не менее суток. Опилки замедляют схватывание раствора, значительно уменьшая трещины от усадки раствора между торцами бревен. Известь, которую следует использовать, относится к типу S, гашеной или строительной извести (у нее много названий). Не используйте сельскохозяйственную известь.

Всегда надевайте резиновые перчатки при смешивании и работе с раствором. Цемент и известь могут вызвать неприятные дюймовые цементные отверстия в вашей коже, которые заживают вечно. С помощью обычной садовой мотыги перемешайте ингредиенты в тачке всухую, пока смесь не приобретет однородный цвет. Затем добавьте воду и смешайте ее с мотыгой. Продолжайте добавлять воду, пока раствор не пройдет «тест снежным комом». Когда вы подбрасываете «снежный ком» из миномета на три фута в воздух, вы должны быть в состоянии поймать его без того, чтобы он «разлетелся»! в твоих руках в перчатках. Он также не должен рассыпаться. Только раствором нужной консистенции можно жонглировать двумя-тремя снежками.

Построить стену из дров очень просто. Просто следуйте мантре: грязь, дерево, опилки. Во-первых, в резиновых перчатках — мастерок только замедляет работу — поместите двойную растворную матрицу на фундамент. Стена толщиной 8 дюймов хороша для сауны, поэтому каждый шов раствора (грязи) должен быть шириной около 2 1/2 дюйма и толщиной около 1 дюйма. Затем полость размером 2 1/2 дюйма между внутренним и внешним растворными швами заполняется изоляцией; лучшее, что я нашел, это смесь опилок и извести в соотношении примерно 11:1. Утеплитель заливается в полость ведерком с небольшим носиком или консервной банкой. Не пропускайте этот шаг! «Мертвое воздушное пространство» просто не помогает; сауна не будет работать хорошо, если вообще будет. Наконец, установите конец бревна на место, протянув его от внутреннего к внешнему строительному шву. Поместите конец бревна в грязь легкими вибрирующими движениями, создавая то, что я называю «всасывающей связью».

Возможно, вы заметили, что я потребовал 2 1/2 дюймового шламового шва, 2 1/2 дюймового изоляционного слоя из опилок и еще 2 1/2 дюймового грязевого шва, или всего 7 1/2 дюймов. Но концы бревна имеют длину 8 дюймов. Остальные 1/2 дюйма поровну разделены между утопленным внутренним и внешним растворным швом, который дополнительно уточняется в процессе наведения.

Расшивка — иногда называемая расшивкой швов или затиркой швов — очень важный этап, который нельзя упускать из виду. Ножом из нержавеющей стали, последний дюйм лезвия которого согнут вверх под небольшим углом (скажем, 10 градусов), сильно надавите на раствор, чтобы сгладить грязь. Это решает четыре задачи: 1) Стена выглядит хорошо. 2) Выравнивает стену, создавая водоотталкивающую поверхность вместо водопоглощающей. 3) Максимально увеличивает силу трения между грязью и деревом, делая стену прочнее. 4) Углубление на 1/4 дюйма обеспечивает пространство, в котором можно произвести ремонт в случае усадки дерева или раствора. Гибкие продукты для расщепления бревен Log Jam® или Perma Chink®) подходят для этой цели, но их лучше всего наносить, если шов из раствора глубиной 1/4 дюйма направляет выравнивающую щетку между концами бревен.

Вот, в общем-то: грязь, опилки, бревна, указка. Следуйте этому порядку, и стена практически выстроится сама. Бревна можно расколоть или оставить круглыми, любого размера от 2 до 10 дюймов в диаметре. Старайтесь выбирать концы бревен так, чтобы вокруг оставался постоянный шов из раствора толщиной 1 дюйм для облегчения наведения.

Не позволяйте бревнам соприкасаться друг с другом. Более подробное обсуждение каменной кладки из кордового дерева см. в моем Complete Book of Cordwood Masonry Housebuilding (Sterling, 1992), The Sauna (Chelsea Green, 1996) или мое видео Основные методы кладки кордвуда. Все доступны на книжной полке МАТЕРИ.

Двери, окна и стропила для сауны из кордового дерева

Дверная рама сауны устанавливается перед началом работы с дровами, чтобы кладка могла быть прижата к раме. Используйте тяжелые материалы для каркаса, такие как 4 на 8 пиломатериалов с грубой колеей с местной лесопилки. Заранее сделайте оконные рамы, чтобы они соответствовали размерам ваших окон, которые могут быть фиксированными (не открывающимися) термостеклопакетами. В течение многих лет мне удавалось найти эти окна в подсобных помещениях производителей стеклопакетов. Часто я могу купить небольшие термопанели за 10 долларов или меньше. Для маленькой круглой сауны ширина окна не должна превышать 18 дюймов. Высота более гибкая. Наши два маленьких окна имеют площадь 18 квадратных дюймов и вполне достаточны. Мы также вставили в дверь стекло размером 12 на 24 дюйма, чтобы дневной свет был хорошим. Единственная 12-вольтовая и 15-ваттная лампа накаливания обеспечивает достаточное количество света в ночное время в небольшой печной комнате с внутренним диаметром 8 футов и 8 дюймов. (Земляной лес вне сети.)

Несмотря на то, что хорошие двери для сауны имеются в продаже, я всегда из соображений экономии делаю их сам. Я помещаю 2 дюйма экструдированного утеплителя из полистирола между слоями черновой обшивки. Обшивка и Styrofoam® обрамлены размером 2 на 6. Для сауны из земляного дерева я использовал материал каркаса размером 2 на 4 и выбрал окно шириной 12 дюймов. Дверное окно не является обязательным, особенно если у вас есть другой источник естественного света.

Одним из наиболее важных (и слишком часто игнорируемых) компонентов сауны является вентиляция. Если дровяная каменка находится с вами в печном помещении, то для ее горения потребуется воздух — драгоценный воздух, ваш воздух. Следовательно, вам нужно предусмотреть прямой выход наружу для подачи воздуха для горения в топку. Это может быть просто дымоход диаметром 6 дюймов, вбитый в стену, как бревно. Расположите его на уровне пола и как можно ближе к воздухозаборнику печи. Должны быть включены и другие варианты вентиляции. Одна хитрость заключается в том, чтобы оставить дюйм зазора в нижней части двери. Другой вариант — установить пару керамических «наперстков» диаметром 8 дюймов в стену вместо концов бревен. Эти наперстки можно купить на складах каменной кладки, где они продаются для использования в строительстве дымоходов. Конец бревна примерно того же диаметра, что и наперсток, можно вставить или снять, чтобы при необходимости обеспечить доступ воздуха. Маленькая деревянная ручка облегчает снятие.

Установите два таких вентиляционных отверстия на противоположных сторонах помещения с печью, одно на фут выше другого. Разница в температуре воздуха в сауне составляет около 1 F на дюйм высоты, поэтому разница в 12 градусов способствует движению воздуха. Температура воздуха немного падает, когда форточки открыты, но быстро восстанавливается, когда они закрываются, благодаря теплу, хранящемуся в стенах дров. Как будто в кирпичной печи. Кстати, температурная стратификация в печном помещении является причиной того, что полки в сауне хорошо размещать на разной высоте, чтобы люди могли выбирать температуру, которая им нравится. Например, заняв нижнюю скамейку, дети могут делить сауну с родителями.

Но вернемся к структуре. В сауне из земляного дерева мы закончили верхнюю часть стены из дров 16 деревянными пластинами, каждая длиной 22 дюйма, сделанными из заготовки 2 на 8. Восемь таких пластин служат опорами радиальной стропильной системы, состоящей из сосновых брусьев 4 на 8. Каждая вторая пластина, поддерживающая стропила, устанавливается на 1/2 дюйма выше, чем предыдущая, создавая положительный уклон для дренажа с запада на восток.

Одна из балок, восточная-западная, проходит через все здание. Шесть более коротких стропил встречаются в центре и крепятся к основному стропилу с помощью стальных пластин 1/4 дюйма выше и ниже места пересечения, а также восьми отрезков резьбового стержня 1/2 дюйма, соединяющих металлические пластины и стропила вместе в центральной части. центр. На фото и иллюстрации выше показано, как «снежные» пространства, промежутки между стропилами, заполняются измельченными кедровыми бревнами толщиной 6 дюймов и раствором. Обычная каменная кладка из дров тоже подойдет в этом месте.

Наша потолочная крыша сделана из еловых шпунтованных досок силоса размером 2 на 6, но подойдет любая обшивка размером 2 на 6 (или даже фанера толщиной 3/4 дюйма). Единственное предостережение — избегать очень смолистого материала, так как смола будет вытекать из дерева при температуре 200 градусов по Фаренгейту или выше, иногда достигаемой на уровне потолка.

Земляная крыша

Хотя земляная крыша не является абсолютно необходимой, она эстетична, долговечна и является традицией сауны в Финляндии. Слои нашей кровли над обшивкой следующие: 1) Гидроизоляционная мембрана. Мы используем гидроизоляционную мембрану Bituthene® 4000 производства W.R.Grace. Установка проста: просто снимите бумажную подложку с рулонов шириной 36 дюймов и прижмите ее к деревянной деке. Подробная инструкция указана на упаковке. 2) Дюймовая изоляция Dow Styrofoam® или эквивалентного экструдированного полистирола. 3) Слой 6-миллиметрового черного полиэтилена, основа важнейшего дренажного слоя. 4) Два дюйма щебня №2, дренажный слой. 5) Слой рыхлого сена или соломы, защищающий дренажный слой от почвы сверху. 6) Восемь дюймов земли, засеянной травой или дерниной, срезанной с поля. Крыша, построенная таким образом, должна прослужить 100 лет или вечность, в зависимости от того, что наступит раньше.

Плита и дымоход

Наша печь самодельная из толстолистовой стали толщиной 1/4 дюйма, но для ее изготовления потребуется отдельное изделие. Вы можете адаптировать существующие печи из листовой стали к сауне. Ключ в том, чтобы найти творческий и безопасный способ крепления кирпичей или непористых камней к различным сторонам. Верх и три стороны нашей печи покрыты 320 фунтами плотных кирпичей, которые сохраняют огромное количество тепла. Мы льем воду на эти горячие кирпичи, чтобы создать пар. Еще более аутентичными, чем кирпичи, но их не так легко повесить, являются камни размером с мяч для софтбола. Плотный известняк, скала-ловушка или базальт — все это хорошие камни для сауны. Избегайте мягких песчаников или любой трещиноватой породы, которые будут поглощать воду и разрушаться под действием пара, возможно, сильно.

Хорошая линейка печей для сауны по разумной цене производится компанией Bruce Manufacturing (Брюс Кроссинг, Миннесота). Они производят электрические, газовые и дровяные модели. Одну из их дровяных моделей можно топить снаружи печного помещения, что сохраняет помещение в чистоте и предотвращает кражу кислорода из внутреннего воздуха. В моей книге «Сауна, » перечислены по крайней мере дюжина других производителей и дан подробный отчет о том, как мы сделали нашу печь.

В качестве дымохода используйте дымоход «Тип А», например, трехстенный металлический дымоход или мой любимый дымоход Metalbestos®, который внутри и снаружи изготовлен из нержавеющей стали с дюймовой изоляцией без асбеста между ними. Эти системы типа А дороги, но безопасны, и их легко установить. Самодельные дымоходы часто небезопасны, а некоторые из них просто пугают.

План пола сауны Cordwood

Описанная здесь круглая сауна идеально подходит для четырех человек. Скамейки представляют собой гладкие топольовые доски размером 2 на 6, опирающиеся снизу на вертикальные стойки 2 на 4 и 2 на 4 ригеля. Элементы опоры скамейки могут быть ввинчены прямо в концы бревен.

Я попытался дать честный и точный отчет о нашей круглой сауне, которая является лучшей сауной, в которой я когда-либо был. Ваша будет другой, возможно, немного больше или меньше; может быть, у него не будет земляной крыши, а может быть, и будет. Независимо от того. Ваша сауна тоже будет лучшей. Так оно и должно быть. Никакая изготовленная сауна не может сравниться с любовью, которую вы вкладываете в свою собственную. И стоимость? Строительные материалы будут стоить вам от 400 до 700 долларов, в зависимости от ваших навыков закупок. К этой цифре добавьте плиту и дымоход, которые могут стоить еще от 500 до 1000 долларов, в зависимости от того, новая у вас плита или бывшая в употреблении, и какую сделку вы можете заключить на дымоход. Подсказка: некоторые дилеры продают слегка помятый, но совершенно безопасный Metalbestos® с большой скидкой.

При работе с сауной из каменной кладки необходимо предостережение. Подождите неделю или две после укладки последнего конца бревна, прежде чем топить сауну до полной температуры. Преждевременный выстрел может привести к повреждению миномета. Помните, что замоченные опилки были введены в смесь для замедления схватывания раствора. Дайте время вылечиться.

Несмотря на то, что финская традиция сауны, кратко описанная выше, является прекрасной отправной точкой, вскоре вы улучшите свои собственные модели использования сауны в соответствии со своими потребностями, капризами, климатом и самим зданием. Приятного потоотделения!

Полную информацию о кирпичной кладке можно найти в обучающем видео Основные методы кладки из кордового дерева и в книгах Роба Полная книга по строительству дома из кордового дерева и Сауна. Земляные крыши обсуждаются в Полная книга подземных домов: как построить недорогой дом (Стерлинг, X974). Все доступны на книжной полке МАТЕРИ.

Роб Рой — директор строительной школы Earthwood Building в Уэст-Чейзи, штат Нью-Йорк.

Банная печь из кирпича своими руками: пошаговая инструкция, варианты проекта

Главная » Большие конструкции

Кирпичные печи создают уют и тепло в помещении. Замечательны они и своей долговечностью: такая конструкция может простоять до века и более. Банная печь из кирпича своими руками требует навыков каменщика.

Содержимое

  1. Особенности кирпичной печи для бани
  2. Виды топки
  3. Виды кирпичных каменок
  4. Материалы и инструменты
  5. Кирпичная печь для бани своими руками

Особенности кирпичной печи для бани

Кирпичная печь обеспечит безопасность, комфорт процедуры и качество пара Кирпич

относится к огнеупорным экологически чистым материалам, что делает его пригодным как для возведения самого здания бани, так и для возведения печи. Он прочен и устойчив к износу, не гниет и не повреждается от влаги.

Кирпич не очень быстро нагревается, но долго сохраняет и отдает тепло, поэтому топить печь часто не нужно. Эта особенность позволяет проводить длительные банные процедуры и обслуживать большее количество человек.

Каменная банная печь требует прочного фундамента: это связано с большой массой конструкции.

Типы топки

Топка бывает открытая (обычно в небольших печах) и закрытая. Его конструкция влияет на особенности работы и характеристики получаемого пара.

Черная печь отличается отсутствием дымохода — дым оседает в помещении

Типы печей:

  • Черная — конструкция без дымохода. Это самая старая версия топки. Его название связано с оседанием копоти и копоти на стенах помещения. Воздух дымный. Единственный плюс — меньший расход дров, чем у других вариантов.
  • Серый — дымоход присутствует, но из-за его конфигурации часть сажи все же остается на внутренних стенках трубы. Это создает пожарную опасность с последующим переносом огня на само здание. Из-за этого за печкой необходимо следить до окончания горения дров.
  • Белого цвета — конфигурация трубы способствует полному удалению дыма наружу. Камни в этих сооружениях закрываются металлической дверью, которую открывают только после полного прогорания дров.

Черный вариант отличается повышенной пожароопасностью. Ему точно не стоит отдавать предпочтение. Закопченный воздух значительно снижает лечебный эффект банных процедур.

Типы кирпичных печей

Каменка-каменка с баком для воды

Кирпичная печь может быть разной конструкции. Вариант подбирается в соответствии с габаритами бани, навыками и финансовыми возможностями владельца. Можно выделить следующие типы конструкций:

  • Постоянного действия — отличаются тонкостенной конструкцией и малым количеством камней, нагретых до 300-350 градусов. Они могут работать на газе или электричестве. Конструкция оснащена защитным автоматическим блоком. Ввод его в эксплуатацию возможен только после получения разрешения от пожарной инспекции.
  • Периодического действия — выполняются при толстой кладке, используется много камней, температура их нагрева значительно выше. Они хорошо сохраняют тепло.
  • Для твердого топлива — оснащен перегородкой, препятствующей попаданию продуктов горения в помещение.
  • Компактная кирпичная печь для маленькой бани своими руками может быть изготовлена ​​в нескольких вариантах. Проще всего сделать его из стиральной печи. Вместо жидкости в емкость помещают камешки. Топка таким образом получается тонкостенной. Решить проблему можно облицовкой кирпичом.
  • Конструкция с двойными стенками и баком для воды. Его можно разместить сверху (на плите) или снизу (торцевая часть к топке).
  • Можно сделать печь без водонагревателя. В этом случае перегородка сооружается из чугунного горшка. Камни в таком исполнении быстро нагреваются. Топка футерована огнеупорными блоками.

В одних конструкциях предусмотрен бак для нагрева воды, в других нет. Выбор зависит от наличия горячей воды и предпочтений хозяина

Материалы и инструменты

Глиняный раствор используется для кладки печи.

Чтобы построить кирпичную печь для бани своими руками, необходимо подготовить чертеж конструкции. На схеме должны быть показаны его основные компоненты и их размеры.

Целесообразно заготовить 2 вида кирпича — огнеупорный для топки и рядовой полнотелый для основной части. Не берите пустотелые или белые силикатные изделия – они недостаточно устойчивы к высокотемпературным средам.

Для кладки используется глиняный раствор. Чтобы кирпичи не вытягивали из себя жидкость, их следует предварительно подержать в воде 5 минут.

Из инструментов вам понадобится порядовка и посуда для приготовления раствора. Также понадобится строительный уровень и мастерок.

Плита не должна располагаться напротив двери, ведущей в предбанник. Расстояние между ним и деревянными поверхностями должно быть не менее 0,4 м. Если дымоход и корпус выполнены из металла, цифра увеличивается до одного метра. К деревянному полу перед топкой крепится стальной лист. Минимальное расстояние между кирпичным дымоходом и деталями из дерева – 0,1 м.

Кирпичная печь для бани своими руками

Фундамент банной печи

Фундамент углубляется не менее чем на 0,5 м. Его размеры в диаметре должны быть на 1 кирпич больше расчетных размеров печи. В дальнейшем выполняются следующие действия:

  1. Монолитная плита из бетона возводится на песчаной подушке.
  2. После застывания покрывается гидроизоляцией и приступает к кладке рядов банной печи. Ровность контролируется строительным уровнем. Нельзя создавать перевязку из шамотного и простого кирпича: они расширяются при разной температуре. Тесаные блоки укладывают гладкой стороной внутрь: эта часть конструкции должна быть ровной.
  3. Плиты, двери и другие подобные элементы монтируются параллельно кладке.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
