Выбор сечения кабеля по мощности: теория и практика

Прежде, чем приступить к выбору, и высчитать требуемое сечение, выясните отличие кабеля от провода, так как они отличаются по многим показателям, в том числе и по мощности. Главная разница в этих понятиях: провод это одна тонкая, проводящая ток жила, а несколько проводов, заключенных в оплетку и в оболочку, называются кабельной проводкой.

На качественную электропроводку в помещении влияние оказывает выбор правильного сечения, так как неравномерное подключение кабеля влияет на безопасность жилища.

Грамотно просчитать систему по мощности по мощности поможет специальная таблица, в которой указан размер среза и напряжение в электрической сети, а также допустимая сила тока на провода.

Материал проводов: медь или алюминий

Большинство домов бывшего СССР были лишены выбора и оснащались алюминиевой проводкой с сечением электрического кабеля 2,5 мм кв, при этом показатели по мощности отличаются в зависимости от материала и при одинаковой площади разреза проводят электричество: медный – 25 А, алюминиевый – 19 А, разница составляет 1 кВт.

Сегодня есть выбор, и в жилых домах применяют медь, а сечение определяют в зависимости от нагрузки на кабель (количества электроприборов и освещения) по мощности, руководствуясь правилами устройства электроустановок (ПУЭ).

Правила подбора

Выбор оптимального сечения для прокладывания кабеля в помещении делается по совокупной мощности и силе тока. Узнав один из этих параметров, рассчитайте второй, при этом важно убедиться, что:

• толщина провода нагревается выше 60 градусов, но достаточно прочна для проведения электротока
• выбор диаметра сечения не должен допускать падения напряжения, это касается в первую очередь длинного кабеля с постоянным током, в этом случае выбирают проводку и по мощности и по длине.
• для навесных конструкций толщину проводов усиливают стальным тросом, чтоб упрочить линию под весовой нагрузкой.

Выбор требуемого сечения для квартирного кабеля определяет скорость передачи и преобразования электроэнергии. Зная данные по мощности, воспользуйтесь таблицей ПУЭ и высчитайте силу электротока, диаметр среза проводов, их оптимальную изоляцию (ПВХ или резина) и оболочку (ПВХ, резина, свинец или найрит).

В интернете публикуются схемы, по которым сделать выбор правильного сечения для трех-, четырех- или пятижильного кабеля. Просто введите в заданную форму показания по мощности и материалу жилы в калькулятор, и получите готовые расчеты.

Запрещено самостоятельно изменять номинал вводного автоматического выключателя, а малейшие изменения согласовывают с энергоснабжающей организацией.

Выбор трехжильного кабеля рассмотрим на примере стиральной машины. По мощности, указанной в инструкции, вводим данные онлайн и определяем, что сечение нужно не менее 1,5 мм кв, но помимо стиралки, в ту же розетку включается фен или, утюг или бойлер, потому остановите свой выбор на сечении 2,5 кв м и защитите «автоматом» на 16 А.

Не менее важно уметь подбирать кабель для многофазного электродвигателя. К примеру, агрегат типа АИР71А4У2 по мощности достигает 550 Вт. Если прокладывать провода намерены по воздуху, то достаточно найти соответствующие графы в калькуляторе и внести сведения онлайн. Причем выбор нужного сечения для питающего кабеля находят и по данным на бирке прибора, и по диаметру.

Формулы для определения сечения – лишь подспорье для выбора нужного кабеля. В реальности, помимо сведений по мощности, длине проводов и иных параметров, потребуются навыки работы с электричеством. Если таковых нет, обратитесь к профессионалам, так как работа с проводкой для новичков опасна для жизни.

Как определить сечение провода на глаз. Способы определения сечения провода

Говорят, что ремонт в доме сродни пожару. И в какой-то степени это действительно так. Ведь даже если начать делать только небольшую косметику, одна работа начинает тянуть за собой другую, а так и до полного ремонта недалеко.

И, конечно же, редко ремонт проходит без замены проводки. Ведь где-то необходимо поставить дополнительную розетку, а где-то и сам провод уже приходит в негодность (особенно это касается алюминиевых изделий). И вот тогда приходится думать, какую толщину провода выбрать, чтобы и в монтаже он был не слишком сложен, и не переплатить за лишние, ненужные квадратные сантиметры, но, в то же время, и чтобы хватило на все электроприборы, которых с каждым годом становится в квартирах все больше и больше.

Конечно, вопрос характеристик провода не только очень важен, но и сложен. Он требует серьезного подхода, расчетов и внимательности.

Сейчас попытаемся понять, как правильно определить сечение провода по диаметру, мощности, силе тока, а также как приобрести правильную толщину (измеряется в мм 2). Ведь иногда и маркировка может не совпадать с реальным диаметром.

Маркировка кабеля

Для начала имеет смысл разобраться с сечением токопроводящих изделий, которая указана на маркировке, на внешней стороне. К примеру, провод маркирован как АВВГ 3х2,5. Из этого обозначения можно узнать, что это алюминиевый проводник с изоляцией жил из ПВХ, с общей изоляцией из того же материала, без брони, т говоря на языке электриков, «голый». Но эта информация, которую можно узнать из буквенного обозначения, хотя и важна, но не настолько, как числовая маркировка. А по цифрам можно узнать, что кабель трехжильный, а площадь поперечного сечения проводника, то есть жилы, равна 2,5 мм.

Но часто бывает, что маркировка не совсем точна, погрешность может составить до 40 %, а это величина немалая (к примеру, написано КГ 3х16, а в действительности не более 12 мм 2). Ну а последствия такой неточности, естественно — прогоревшие кабеля (хорошо, если не сгоревшая квартира), а возможно, и испорченная бытовая техника.

Но, о способах, при помощи которых можно выполнить измерение сечения кабеля при покупке чуть ниже, а сейчас стоит рассмотреть материалы, из которых изготавливаются провода. Необходимо помнить что для одной и той же нагрузки сечение алюминиевого кабеля требуется большее, нежели медного. К тому же медь дает меньшие потери электропроводности, а также намного долговечнее. Конечно, и стоимость медных проводов выше, но это компенсируется при эксплуатации, а потому, такие кабеля предпочтительнее.

Расчет сечения провода по диаметру

Первое, что необходимо сделать перед тем, как идти в магазин за проводом — это вычислить необходимое сечение кабеля для того или иного помещения. Для этого нужно понять, какие приборы будут «нагружать» помещение. Суммировав мощности всех бытовых приборов, взять общую, и уже по ней, согласно таблице, выбрать нужные характеристики кабеля.

Аналогичным образом ведутся расчеты и по силе тока. Главное в этом деле ничего не упустить. Оптимальным будет кабель, толщина которого на 15–20 % больше требуемой по нагрузке. Тогда, при необходимости, можно подключить еще какие-то приборы, которые могут со временем появиться в помещении.

Все таблицы для выбора сечения провода по мощности или силе тока приведены в этой статье. Но как определить сечение кабеля, не глядя на маркировку, ведь она может не соответствовать действительности? Высчитать площадь сечения провода несложно.

Как посчитать сечение при покупке

При приобретении кабеля необходимо убедиться, что его сечение соответствует заявленной маркировке. Для этого можно приобрести пробный образец. Обычно минимальная длина в продаже составляет 0,5 метра — этой длины вполне будет достаточно.

Для замера найдите и возьмите с собой с собой штангенциркуль (механический или электронный, что предпочтительнее) или микрометр. Электронные приборы, конечно же, точнее, но они не у каждого имеются, а вот механический найдется практически у каждого.

Но даже если его нет, может выручить простая отвертка и линейка. Сейчас попробуем разобраться, как вычислить параметры сечения по рассчитанному радиусу.

Замеры микрометром или штангенциркулем

Для того, чтобы высчитать площадь сечения проводника, для начала необходимо зачистить одну из жил провода, диаметр которого нам требуется. Достаточная длина для замера подобным способом — 1 см. Далее, при помощи штангенциркуля или микрометра замеряется толщина жилы — это, как можно догадаться, и будет диаметр кабеля. Но для расчета соотношения сечения к диаметру по формуле нужна такая величина, как радиус, а потому делим полученное значение на 2. После такого перевода диаметр больше не используется, все считают с данными радиуса.

После произведенных замеров используется формула, по которой и вычисляется поперечное сечение кабеля, то есть площадь сечения кабеля — S = π*r2, где π — постоянная величина, равная 3,14.

Таким образом, если диаметр жилы составил 3,6 мм, тогда расчеты будут следующими:

3,6:2 = 1,8; после 3,14 х (1,8х1,8) = 3,14 х 3,24 = 10,17. Отсюда следует, что площадь сечения определяемого кабеля, диаметр жилы которого составила 3,6 мм. равна 10,17 кв. мм.

Аналогичным образом можно рассчитать толщину многопроволочного гибкого токопроводящего изделия, но при подобных расчетах нужно замерить диаметр одной проволоки из жилы, после умножить получившуюся цифру на количество проволок, которые составляют жилу, а потом уже высчитать толщину кабеля по вышеуказанной формуле.

Как становится ясно, вычислить толщину проводника по диаметру не так уж и сложно, причем, еще на стадии проекта можно перевести сечение в диаметр, тогда не нужно будет высчитывать данные, стоя у прилавка, в чем и плюс данного действия.

Замеры кабеля линейкой

При отсутствии высокоточных приспособлений для замера толщины провода, можно воспользоваться обычной линейкой и отверткой. Для замера понадобится зачистить не менее 10 см жилы (чем больше будет зачищено, тем точнее можно вычислить диаметр).

После снятия изоляции голая жила наматывается на отвертку таким образом, чтобы между витками не было зазоров, а получившаяся на жале отвертки спираль замеряется при помощи линейки. Для удобства желательно брать целое число в миллиметрах. Для примера, от начального края провода до края 10 витка получилось 23 мм. Тогда необходимо 23 мм разделить на количество витков, что будет равно 23:10 = 2.3 мм. Это и будет необходимое значение для того, чтобы вычислить толщину жилы кабеля. Ну а дальше снова по той же формуле — 2.3:2 = 1.15х1.15 = 1.3225х3.14 = 4.15. Вот и перевели диаметр в сечение проводника.

Аналогично производятся расчеты и по гибким многопроволочным проводам.

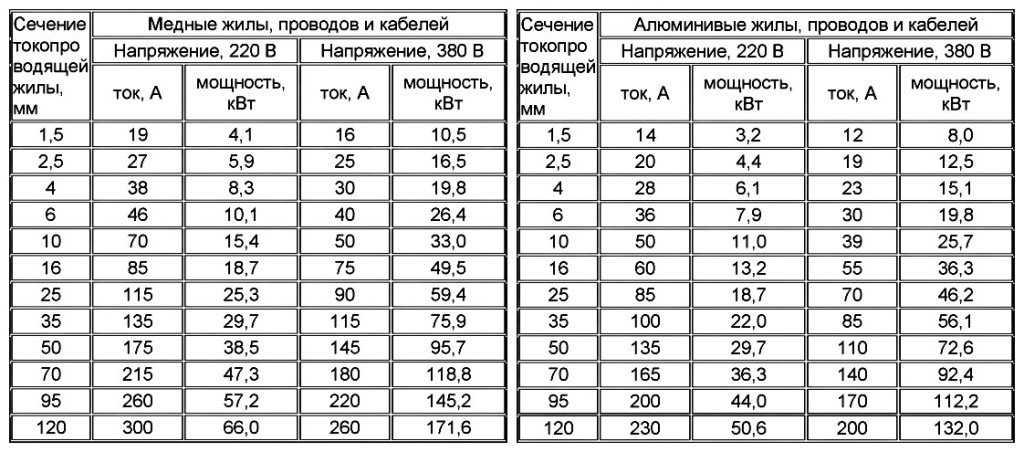

Определение сечения провода по таблицам

Как определить поперечное параметры кабеля, если не хочется возле прилавка производить расчеты? Для подобных случаев есть таблица для определения сечения и диаметра провода, которая также представлена в данной статье. Но при этом необходимо быть готовым к тому, что нужного диаметра жилы в них не окажется. В таком случае лучше принять за необходимое ближайшее меньшее значение. По крайней мере, в таком случае образуется небольшой запас по мощности.

Также, еще на стадии проектирования электромонтажа, необходимо определение при помощи таблиц сечения кабеля, которое будет нужно. Надо понимать, что на этот параметр провода влияет много факторов.

Конечно же, главным образом необходимо учесть потребляемую мощность или потребляемый ток всех бытовых электроприборов. Но, кроме этого, учитывается и длина кабеля, то есть расстояние от распределительного щита до прибора или до распределительной коробки, от которой могут пойти кабеля меньшего диаметра. Также на толщину провода влияет и окружающая температура. Если проводка монтируется в помещении с повышенной температурой, то смело можно добавлять 15–20%.

Опять же, если монтаж электропроводки ведется наружным способом, возможно применение кабеля меньшего диаметра, так как окружающий воздух будет лучше охлаждать жилы провода.

Материал изготовления провода

Как известно, медный и алюминиевый провода имеют разное сопротивление, равно как и различный срок службы, из чего можно сделать вывод, что и расчеты по мощности или току их сечения требуется производить отдельно.

Медный провод, как уже упоминалось, требуется меньшей толщины, чем алюминиевый, при одинаковой нагрузке на кабель, и вот почему. Удельное сопротивление у алюминия выше, чем у меди, а потому токовые потери больше. А как раз за счет этого и идет нагрев кабеля, так как бытовые электроприборы не разбирают, посредством какого материала на них поступило напряжение. Они берут именно столько, сколько им необходимо.

А вот медь, которая имеет сопротивление, равное 0,017 Ом*кВ мм/м. потребляет на нагрев меньшее количество электроэнергии, чем алюминий с его удельным сопротивлением в 0.028 Ом*кв. мм/м. В результате нагрев меди меньший, провод необходим тоньше, а коэффициент полезного действия медного кабеля выше.

Именно по этому, несмотря на высокую стоимость по сравнению с алюминием, медные провода более востребованы на рынке электротехники.

Особенности сечения провода на 380 вольт

Выбирая сечение или диаметр провода, который будет работать с напряжением в 380 вольт, необходимо учитывать, что фаза по такому кабелю подается не по одной, а по трем жилам. А потому и нагрузка будет распределена по всем трем. Как узнать сечение провода с тремя жилами? Да очень просто. Нужно также определить диаметр одной из жил, после, зная как найти сечение двухжильного провода, произвести перевод в этот параметр.

А после этого полученную цифру можно смело умножать на три. Либо изначально делить максимальную нагрузку на то же.

Вообще, подобные кабеля используются в основном в промышленности, так как в обычной жилой квартире нет оборудования, которое работает на подобном напряжении, а потому слишком глубоко рассматривать этого вопрос не стоит.

Вместо послесловия

Теперь вопрос определения сечение провода по диаметру не кажется таким уж сложным.

Выбирая необходимый диаметр кабеля для монтажа электропроводки в квартире не стоит слишком надеяться на добросовестность производителя, в любом случае большая их часть заботится не о нашей безопасности, а о своем финансовом благополучии. Многие из них увеличивают толщину изоляции, уменьшая при этом реальные параметры. В итоге товар выглядит внешне так, как и должен, но мощность, на которую должен быть рассчитан, уже не выдерживает. А потому имеет смысл всегда пересчитывать толщину вышеописанным способом, даже если это изделие проверенного производителя.

Как говорится, доверяй, но проверяй. Ведь не производителю пользоваться смонтированной проводкой, и не ему переделывать ее в случае прогорания. А потому, каждый сам должен заботиться о своем удобстве и комфорте проживания.

Определить какого сечения провода вам нужны — это только пол дела. Надо еще требуемое сечение найти. Дело в том, что некоторые производители для увеличения прибыли выпускают кабели с проводами намного меньшего сечения, чем заявлено в сопроводительных документах. Например, заявлены жилы по 4 мм 2 , а в реале — 3,6 мм 2 или даже меньше. Это приличная разница. Если ее во время не заметить, проводка может греться а это, в свою очередь, может привести к пожару. Потому дальше будем говорить о том, как узнать сечение провода по диаметру, ведь диаметр всегда можно измерить. Дальше по результатам измерений узнаем фактические параметры жилы.

При покупке электрического кабеля или провода для проверки сечения жилы необходимо измерить ее диаметр. Для этого есть несколько способов. Можно использовать измерительные приборы типа штангенциркуля или микрометра. Ими измеряют размер оголенной части проводника. Прибор просто приставляется к жиле, зажимается между губками, а результат отображается на шкале.

Как измерить диаметр жилы — взять штангенциркуль или микрометр

Для частного применения измерения достаточно точные, с небольшой погрешностью. Особенно, если приборы электронные.

Для второго способа нужны только линейка и какой-то ровный стержень. Но в этом случае еще придется заниматься расчетами, правда, очень простыми. Об этом способе — дальше.

Линейка+стержень

Если измерительных приборов в хозяйстве нет, можно обойтись обычной линейкой и любым стержнем одинакового диаметра. Этот метод имеет высокую погрешность, но если постараться будет достаточно точно.

Берем кусок провода длиной около 10-20 см, снимаем изоляцию. Оголенную медную или алюминиевую проволоку накручиваем на стержень одинакового диаметра (подойдет любая отвертка, карандаш, ручка и т.п.). Витки укладываем аккуратно, вплотную один к другому. Количество витков — 5-10-15. Считаем количество полных витков, берем линейку и измеряем расстояние, которое на стержне занимает намотанный провод. Затем делим это расстояние на количество витков. В результате получаем диаметр проводника.

Как видите, тут присутствует погрешность. Во-первых, можно неплотно уложить провод. Во-вторых, недостаточно точно провести измерения. Но если делать все тщательно, расхождения с реальными размерами будут не такими уж большими.

Как измерять диаметр многожильного провода

Если вам надо узнать диаметр многожильного провода, измерения проводят с одной из проволочек, его составляющих. Процесс такой же: снять изоляцию, удалить оплетку (если она есть), распушить проволочки, выделив одну, провести измерения любым способом (микрометром или намотав на стержень).

Найденный размер умножить на количество проволочек в одном проводнике (распушите и пересчитайте). Вот и все, диаметр многожильного проводника вы нашли. Осталось узнать, как узнать сечение провода по диаметру, потому что при планировании проводки используется именно площадь сечения проводов.

Как вычислить по формуле

Так как сечение провода — круг, использовать будем формулу площади круга (на фото). Как видим, рассчитать сечение провода можно используя измеренный диаметр или высчитать радиус (поделить диаметр на 2). Для наглядности приведем пример. Пусть измеренный размер провода 3,8 мм. Подставляем эту цифру в формулу и получаем: 3,14 / 4 * 3,8 2 = 11.3354 мм 2 . Можно результат округлить — это будет 11,3 мм 2 . Внушительный кабель.

Вторая часть формулы использует радиус. Это — половина диаметра. То есть, чтобы найти радиус, диаметр делим на 2, получаем 3,8 / 2 = 1,9 мм 2 . Далее подставляем в формулу и получаем: 3,14 * 1,9 2 = 11.3354 мм 2 .

Цифры совпадают, что и должно быть. Итак, при диаметре провода 3,8 мм, площадь его сечения — 11,34 мм 2 . Вы знаете, как узнать сечение провода по формуле. Но не всегда есть возможность заниматься подсчетами. В этом случае могут помочь таблицы.

Определение сечения провода по диаметру по таблицам

Для кабельно-проводниковой продукции есть определенный набор сечений, которые прописаны в нормативах. Зная какое сечение вам требуется, по таблице находим диаметр проводника. Далее только надо найти продукцию с нужными параметрами.

Сечение проводника	Диаметр
0,5 мм2	0,8 мм
0,75 мм2	0,98 мм
1,0 мм2	1,13 мм
1,5 мм2	1,38 мм
2,0 мм2	1,6 мм
2,5 мм2	1,78 мм
4,0 мм2	2,26 мм
6,0 мм2	2,76 мм
10,0 мм 2	3,57 мм

Теперь немного о том, как работать с этой таблицей. Вы идете за продукцией с определенными параметрами. Например, вы знаете, что вам нужен кабель с сечением жилы 4 мм 2 . Найдя по таблице соответствующее значение, ищем требуемые параметры в кабельной продукции. В данном случае надо будет найти провода диаметром 2,26 мм. Если в магазине или на рынке находим близкие параметры — это уже хорошо. Но чаще на кабелях с заявленными на бирках 4 квадратами оказываются гораздо более тонкие провода и кабель с требуемыми данными приходится искать.

Есть два пути найти требуемое. Первый — искать продукцию, которая соответствует заявленным параметрам. Возможно, потратив какое-то время, вам удастся найти. Но времени на поиски уйдет много. Слишком мало стало ответственных производителей. Есть, кстати признак, по которому можно ориентироваться. Это цена. Она значительно выше средней. Это потому, что потрачено большее количество меди или алюминия. Если пользоваться этим признаком, времени уйдет меньше.

Второй вариант — посмотреть продукцию с заявленным большим номиналом. В нашем случае рассуждаем так: нам нужен провод в 4 квадрата. Следующий по — 6 мм 2 . Очень вероятно, что параметры этого кабеля в реале будут близки к требуемым 4 квадратам. Возможно, сечение проводников будет больше, но это хорошо — проводка точно не будет греться. Минус этого варианта в том, что потратите вы больше денег, так как такие кабели стоят больше.

В общем, вы знаете не только как узнать сечение провода по диаметру, но и то, как выбрать нужный. Даже если заявленные характеристики не совпадают с реальными.

Нередко случается, что продавцы проводов непроизвольно завышают реальное значение поперечного сечения жилы провода, и на деле оказывается, что указанные на ценнике 2,5 квадрата, оказываются в реальности, например, 2,1 квадратами. Это совсем не удивительно, поскольку в промышленных масштабах экономия меди получается колоссальной, и продавец не виноват в желании производителя сэкономить.

В этих условиях и сам покупатель не должен терять бдительности. Ну представьте себе: вы хотите проложить проводку, скажем, в доме, прикинули типичную нагрузку, которую проводка должна гарантированно выдерживать, вычислили требуемое сечение провода, купили его, поверив заводским маркировкам, и в один прекрасный день проводка вдруг начинает неожиданно плавиться, происходит замыкание, а так и до пожара не далеко, хорошо, если при замыкании сработает автомат.

Зачастую причина, приходящая на ум горе-монтажнику, представляется как неправильно рассчитанное сечение провода. Однако, при пересчете выясняется, что все было рассчитано правильно, к тому же нагрузка не превысила по току допустимого предела, но почему-то произошел перегрев и расплавилась изоляция. Взглянув на проблему более внимательно, вооружившись штангенциркулем, человек обнаруживает, что диаметр то на 0,15 миллиметра меньше, а для тока это уже критичная разница в 2 ампера.

Как же быть? Прежде всего нужно уметь самостоятельно вычислить реальное сечение провода (жилы), прежде чем его покупать. Далее рассмотрим простой способ вычисления сечения жилы.

В первую очередь, вооружившись штангенциркулем, измерьте диаметр жилы проводника в миллиметрах. Разделите полученное значение на 2, так вы получите радиус. Следующим шагом возведите значение радиуса в квадрат (умножьте его значение на него же), и умножьте результат на число Пи, равное 3,1416. Вы получите значение сечения круглого проводника в квадратных миллиметрах.

У меня есть медный провод, сечение жилы которого я хочу узнать. Измеряю диаметр штангенциркулем, получается 1,2 мм, это диаметр жилы. Значит радиус жилы 0,6 мм. Возвожу в квадрат, и получаю 0,36, затем умножаю 0,36 на Пи, равное 3,1416, получаю 1,13 квадратных миллиметра. Делаю вывод: 3 киловатта при 220 вольтах этот провод точно выдержит.

Но что же делать, если под рукой штангенциркуля не оказалось? Достаточно оголить провода побольше, и намотать плотно несколько витков, скажем на стержень отвертки, а затем измерить линейкой длину намотки в миллиметрах, и разделить ее на количество витков.

Все тот же провод, с все той же жилой. Намотали на отвертку плотно 10 витков этой жилы, измеряем линейкой: они занимают 12 миллиметров, — значит жила имеет диаметр 1,2 миллиметра. Следовательно радиус 0,6 мм, и площадь сечения получается 0,6*0,6*3,1416 = 1,13 квадратных миллиметра.

Конечно, не всегда удобно наматывать толстый провод на стержень, гораздо удобней пользоваться штангенциркулем, но если выбора нет, то линейки, отвертки (или другого цилиндрического предмета, да хоть куска фанеры) и калькулятора оказывается достаточно, ну и плюс знание формулы.

Вообще, существуют таблицы, по которым можно легко определить площадь сечения жилы одножильного провода зная ее диаметр, и наоборот. Эти таблицы относятся и к гибким одножильным проводам, тогда берется в расчет диаметр проводящей части провода, состоящей из множества жил, и определяется общая площадь сечения проводящей многожильной части.

Надеемся, что эта краткая статья была для вас полезной, и теперь вы сможете легко определить реальное сечение провода, независимо от того, что написано на этикетке. Обычно, зная реальное сечение проводника и допустимый для этого сечения предельный ток, можно легко рассчитать, какого диаметра провод будет наиболее подходящим для ваших целей, чтобы работа силовых цепей была безопасной.

Кабель – основа любой электрической сети. При прокладке проводки и ремонтных работах возникает необходимость монтажа электропроводки. Сечение кабеля по диаметру кабеля должно быть определено по соответствующим параметрам, дабы предотвратить дальнейшие проблемы с использованием домашних электроприборов.

Цена кабеля достаточно высокая, это ещё одна причина тщательно отнестись к выбору продукции. При покупке товара многие ориентируются на стоимость, а не на фирму изготовителя. Поэтому для правильного проведения работ, важно научиться самому определять и проверять диаметр кабеля.

• Метод 1
• Метод 2
• Метод 3
• • Перевод ватт в киловатт
• • Выбираем материал
  • Выбираем марку кабеля

Метод 1

Если нет возможности использовать специальный прибор. Можно применить подручные средства. Для этого нужен предмет имеющий круглую продолговатую форму, это может быть любая пишущая принадлежность – ручка или карандаш, линейка. Провод зачищаем на длину минимум 30 см. Потом наматываем плотно на ручку спиралькой. Между витками не должно быть щелей.

Считаем количество витков и длину проволоки, использованную для них. Затем длину делим на количество.

Например, провод имеет 21 виток при длине 40 миллиметров. Для расчёта диаметра, длину делим на количество. То есть 40 делим на 21, получается 1,904 миллиметра.

Формула: S = πr 2 , где π – 3,14, S – площадь круга, r – радиус окружности.

Так как посчитанное число является диаметром, а не радиусом. То формулу изменяем для данного измерения: S = (πd 2)/4, где d — диаметр.

Полученное число подставляет в формулу. Результат и будет диаметр.

Например, d = 3,635. 3,14 × 3,635 ÷ 4 = 2,84

Метод 2

Для этого метода нужен механический или электронный штангенциркуль и микрометр.

Измерить микрометром. Прибор имеет две основные части – ручки и выемки полукругом для измерения. Провод вставляется в разъём микрометра, ручка закручивается до упора. Когда винты сошлись по сторонам, крутят трещотку на ручке прибора, пока она не начнёт прокручиваться. Замер выполнен, его показывает шкала на барабане микрометра.

Электронный микрометр показывает точные цифры, чем исключает ошибку расчёта человеком.

Расчёт сечения штангенциркулем. Для правильного использования необходимо знать структуру прибора. Он состоит из шкалы с разметкой в 1 мм, длина стандартной линейки 15см, губки для измерения, линейки для глубины, винта для зажатия предмета.

Кабель разделать, развести жилы. Зачистить одну из них. Раздвинуть губки, вставить жилу,так чтобы губки плотно облегали её. Зафиксировать винтом. Теперь можно увидеть длину предмета. Далее считаем по уже известной формуле.

Метод 3

Узнать сечение жил можно и с помощью готовой таблицы.

Для определения необходимого медного кабеля КГ предлагается воспользоваться таблицей.

Для определения нужного алюминиевого кабеля предлагается воспользоваться следующей таблицей.

Почему важно определять сечение кабеля?

Способность кабеля проводить ток зависит от его сечения.

При использовании неправильно подобранного провода напряжение падает. При тонком слое изоляции и недостаточном сечении провода при аварийной ситуации может возникнуть замыкание, а изоляция расплавится. Это может привести к пожару. Оплавится может не только провод, но и розетка к которой он ведёт, также вилка прибора и его провод.

Перевод ватт в киловатт

Для электроприборов, которые используют больше электрического тока – утюг, плита, нагреватель, для немощных изделий, типа лампы накаливания, мощность указывается в ваттах. Возникает необходимость перевести ватт в киловатт или наоборот. В одном кВт содержится 1 тыс.Вт.

Определение провода для мощности 380В

При использовании приборов, требующих большую мощность электроэнергии, необходимо подсоединение к сети из трёх фаз. Электричество поступает по трём линиям, а не по двум, как обычно, таким образом, требуется меньшее сечение провода.

Каждая жила использует меньше напряжения на 1,75 на каждую фазу. Это необходимо учитывать в расчетах по таблице.

Рассчитать сечение трёхжильного провода

Многожильный провод состоит из трёх одножильных жилок. Принцип подсчета тот же, как и у одножильного. Можно использовать высокотехнический прибор, а можно обычные предметы. Диаметр каждой жилы считается отдельно. Сначала распушите жилу, сосчитайте, сколько жилок. И рассчитать диаметр по одному из трёх методов.

Затем полученное число умножить на количество проволок. Это и будет сечение всего кабеля.

Например, диаметр одной жилы КГ равен 2,52. По формуле: S = πr 2

2,52×2,52×3,14= 19,94

В данном случае, разделили на четыре готовый результат кабеля КГ, учитывая, что это не радиус, а диаметр одной жилы. Получаем сечение одного проводка КГ.

Затем рассчитываем общее сечение провода КГ = 4,98× 3 = 14,95

Для примерного расчёта можно вычислить общее значение без разделения на отдельные проволочки. Но необходимо учитывать воздушный зазор. Поэтому полученную величину умножить на 0,91.

По этому принципу вычисляется сечение многожильных кабелей.

Важный момент — соединение проводов. При объединении нескольких жил возникают потеря напряжения. Особенно возрастают потери при большом количестве соединений.

Выбираем материал

Лучшим материалом считается медь, так как обладает большей проводимостью и прочностью. Алюминий при сгибании легко ломается, окисляется при соединении с воздухом. Если алюминий контактирует с медью, он подвергается электрокорозии и разрушается. Контакты ухудшаются, провод греется, искрится. Это может привести к пожару.

Выбираем марку кабеля

Марка провода — это буквенное значение, означает характеристику материала, степень гибкости, изоляцию. В отечественных кабелях следующая маркировка:

1 буква — материал жилы (А — алюминий). Медь буквы не имеет.

2 буква — провод.

3 буква — состав изоляции (резина (Р), капрон (К), полиэтилен (П)).

В некоторых проводах стоит буква, означающая вид резиновой изоляции. Это может быть найритовая (Н) или поливинилхлорид (В).

4 буква — конструкция асфальтированная (А), бронированная лентами (Б), защищена оплеткой (О).

Например — АПП, ТРП, ПВС, АППВ.

Определение сечения кабеля является необходимым этапом для безопасного монтажа электропроводов и дальнейшей их эксплуатации. Значимым оно становится из-за использования многочисленных приборов. Сечение кабеля должно соответствовать напряжению, требуемому электроприборами.

Калькулятор сечения провода и падения напряжения

Калькулятор сечения провода и падения напряжения | GRE Альфа

Ресурсы

Калькулятор нагрузки-проводки даст вам очень простое и быстрое решение проблемы расчета сечения проводов и максимальной нагрузки постоянного тока для передачи питания светодиодов.

Рассчитайте, сколько проводов вы можете использовать, прежде чем будет достигнуто максимальное падение напряжения.

Предел падения напряжения

От 0 до 99 вольт

Что это?

вольт

Калибр проводов

AWG 0000/000/00/0/1 до 40

Что это?

AWG

Ток нагрузки

от 0 до 99 ампер

Что это?

ампер

Макс.

Длина провода

(в одном направлении)

Неверный ввод

Как мы вычисляем

Падение напряжения

Это калькулятор для оценки падения напряжения в электрической цепи на основе размера провода, расстояния и предполагаемого тока нагрузки.

Падение напряжения = (WL x 2) x R x LC / 1000

Падение напряжения, % = (падение напряжения / SV) x 100

Где:
WL = длина провода
R = сопротивление 90 Ток нагрузки
SV = напряжение источника

Макс. Длина провода

Рассчитывает максимальную длину одиночного круглого провода из обычных токопроводящих материалов по приведенной ниже формуле.

Длина провода = (VD x 1000) / (LC x 2 x R)

Где:
VD = падение напряжения
LC = ток нагрузки
R = сопротивление

значение калибра проволоки согласно стандарту American Wire Gauge (AWG).

Подходящий калибр провода

Рассчитывает сопротивление одиночного круглого провода из обычных проводящих материалов по приведенной ниже формуле.

Сопротивление = (VD x 1000) / (2 x WL x LC)

Где:
VD = падение напряжения
WL = длина провода
LC = ток нагрузки значение калибра проволоки согласно стандарту American Wire Gauge (AWG).

• Падение напряжения
• Макс. Длина провода
• Подходящий калибр проволоки

Рассчитайте, сколько проводов вы можете использовать, прежде чем будет достигнуто максимальное падение напряжения.

Предел падения напряжения

От 0 до 99 вольт

Что это?

Вольт

Калибр провода

AWG 0000/000/00/0/1 до 40

Что это?

AWG

Ток нагрузки

от 0 до 99 ампер

Что это?

ампер

Макс. Длина провода

(в одном направлении)

Неверный ввод

Расчет максимальной длины одиночного круглого провода из обычных проводящих материалов с использованием параметров сопротивления, падения напряжения и тока нагрузки.

Рассчитывает номер калибра одиночного круглого провода из обычных проводящих материалов, используя параметры сопротивления, падения напряжения и тока нагрузки.

Рассчитывает напряжение источника одиночного круглого провода из обычных проводящих материалов с использованием параметров сопротивления, падения напряжения и тока нагрузки.

Рассчитывает ток нагрузки одного круглого провода из обычных проводящих материалов, используя параметры сопротивление, падение напряжения и напряжение источника.

Рассчитывает предел падения напряжения одиночного круглого провода из обычных проводящих материалов с использованием параметров сопротивления, напряжения источника и тока нагрузки.

Как рассчитать размер провода для Солнечной системы

17 февраля 2023 г. 24 ноября 2022 г.

В этой статье я объясню, как выбрать провода для солнечной системы.

Провода протянутся от солнечных батарей к контроллеру заряда, сборной шине и инвертору.

Для начала мы можем разделить вычисления на две части. Это:

• Подключение солнечных панелей к контроллеру заряда (длинные провода)
• Соединение компонентов вместе (короткие провода)

Расчет размера провода для солнечных панелей

Провода от солнечных панелей к контроллеру заряда будут длинными. Вот почему нам нужно использовать другой расчет, основанный на падении напряжения. Если вы не знаете, что такое падение напряжения, рекомендую посмотреть мое видео здесь.

На следующем изображении вы видите две солнечные панели, соединенные последовательно. Как вы уже знаете, при последовательном соединении напряжение суммируется.

Две солнечные панели по 100 Вт последовательно

Сначала мы должны рассчитать максимальную величину тока, проходящего через провод.

Imax = Isc * 1,5623 (коэффициент безопасности) = 6,2 А * 1,5623 = 9,7 А

Допустим, длина проводов до контроллера заряда составляет 30 футов. Теперь нам нужно использовать калькулятор падения напряжения, чтобы выяснить, какой провод нам нужен.

Введем в калькулятор следующие значения:

• Длина провода
• Напряжение (Вмп * 2 панели)
• Максимальный ток

Расчет падения напряжения двух солнечных панелей мощностью 100 Вт, соединенных последовательно на расстоянии 30 футов

Теперь нам нужно отрегулировать диаметр провода, чтобы падение напряжения стало менее 3%. В этом случае нам понадобится провод 12AWG или 4мм².

Вот оно! Вот как вы рассчитываете толщину проволоки для солнечных батарей.

Если у вас есть эти две солнечные панели, подключенные параллельно, вы удваиваете ток вместо напряжения.

Нажмите здесь, чтобы сделать солнечную систему своими руками
Сэкономьте 100 долларов, прочитав мой бестселлер!

Расчет сечения проводов для солнечных компонентов

Во второй части этого руководства мы рассчитаем провода, которые соединяют контроллер заряда, аккумулятор, шину, инвертор и блок предохранителей постоянного тока.

Эти провода можно рассчитать с помощью простой методики. Вместо калькулятора я покажу вам, как легко их рассчитать.

Давайте рассмотрим следующий пример кабеля от аккумулятора к инвертору.

Кабель от аккумулятора к инвертору

У нас есть инвертор мощностью 1000 Вт, который подключен к аккумулятору 12 В. Нам нужно рассчитать ток, который может пройти по этому проводу:

1000 Вт/12 В=83 А

Теперь нам нужно применить несколько факторов безопасности, касающихся температуры провода. Для простоты мы будем использовать 125% тока. Мы получаем следующее:

83A*1,25=104A

Это означает, что нам нужно найти кабель, способный передавать 104 ампера. Затем мы будем использовать следующую таблицу, чтобы найти его:

Номинальный ток для различных проводов

Здесь я объясню шаги, которые нам необходимо выполнить:

1. Найдите медные проводники.
2. Выберите температуру изоляции провода. Более дешевые провода будут иметь меньший температурный диапазон, что приведет к меньшей токовой нагрузке. Спускайтесь вниз, пока не найдете ток, который вы хотите, чтобы размер провода был. Это должно быть выше, чем ток, который мы рассчитали. В этом примере это 110 А, потому что мы рассчитали 104 А.
3. Затем идите горизонтально влево, пока не увидите номер калибра троса (AWG). Это размер проводника, который вам понадобится.

Мы видим, что нам нужен медный кабель 3AWG, рассчитанный на температуру изоляции 90°C.

Если вы хотите увидеть эту таблицу без красной маркировки и где вы можете увидеть таблицу преобразования AWG в мм², посмотрите на эту страницу солнечных ресурсов.

Заключение

Вот оно!

Теперь вы знаете, как рассчитать сечение провода для любой солнечной энергосистемы.

Если у вас есть вопросы/предложения, оставьте комментарий ниже.

Начало работы с автономной солнечной электростанцией

Я написал книгу, в которой содержится вся информация, необходимая для начала работы с автономной солнечной энергией.

Имея более 1400 отзывов с оценкой 4,5 звезды, я почти гарантирую, что эта книга сэкономит вам 100 долларов на покупке подходящего оборудования.

Вы можете купить его здесь, на Amazon.com

Ник

Я энтузиаст автономных устройств. Я создал этот веб-сайт, чтобы давать четкие и конкретные советы о солнечной энергии. Я также являюсь автором книги «Упрощенная автономная солнечная энергия». Узнайте больше обо мне на моей странице «Обо мне», посмотрите мой канал на Youtube или отправьте мне сообщение.
