Соединение проводов медных: Соединение медных и алюминиевых проводов | Полезные статьи

советы и подробное руководство – Советы по ремонту

У любой кабельной продукции имеется токопроводящая жила, которая выполнена из меди или алюминия. Поскольку данные материалы характеризуются отличной отдачей и проводимостью тока, в процессе монтажа и подключения зачастую появляется необходимость их соединения. О том, как соединить медный и алюминиевый провод, не допустив при этом ошибок, пойдет речь далее.

При появления влаги в проводном соединение меди и алюминия происходит электролиз, что может привести к перегоранию алюминия или пожару

Содержание

• 1 Провода медные и алюминиевые: неужели несовместимы

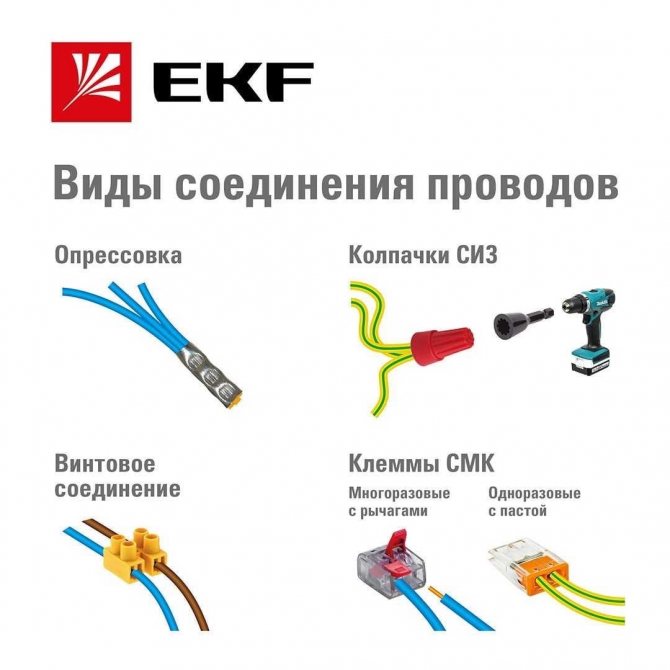

• 2 Невозможное возможно, или как соединить медный и алюминиевый провод
  • 2.1 Как соединить медь и алюминий с помощью клеммных колодок
  • 2.2 Особенности и секреты применения опрессовочного метода
  • 2.3 Несколько слов о правилах болтового соединения проводов
  • 2.4 Как соединить медь с алюминием резьбовым методом
  • 2.5 Как соединить алюминиевый провод с алюминиевым неразъемным способом
  • 2. 6 Как соединить алюминиевые провода с помощью пайки
• 3 Как соединить алюминиевый провод с медным на улице: ключевые особенности процесса
  • 3.1 Как соединить СИП и медный провод: особенности каждого варианта
  • 3.2 Соединение медных и алюминиевых проводов: несколько блиц-советов

Провода медные и алюминиевые: неужели несовместимы

Чтобы разобраться со всеми тонкостями процедуры, следует понять, что же кроется в подобном соединении. Ведь бытуют различные мнения относительно того, что категорически нельзя соединять медные провода с алюминиевыми.

Пока одни сомневаются, можно ли соединять медные и алюминиевые провода, другие успешно это делают

Подобно любым другим металлам при участии кислорода происходит окисление алюминия и меди. В результате этого появляется оксидная пленка на их поверхности. И если медный покров почти не мешает поступлению электротока, то вот оксидный представляет собой серьезный барьер для этого.

Проводное соединение меди и алюминия, несмотря ни на что, станет толчком для взаимодействия металлов. Алюминий характеризуется большей степенью активности. Это значит, что между соединениями, в случае появления влаги, происходит так называемый электролиз – перенесение ионов алюминия на медь. В итоге проводник из алюминия теряет свой вес. В нем появляются раковины и пустоты, которые тоже поддаются окислению и лишь ускоряют электролиз.

Результатом становится почти разрушенный проводник, который выполнен из алюминия. Поскольку его сечение уменьшается, степень плотности тока повышается. В свою очередь, это провоцирует нагревание металла. Вариантов исхода такой ситуации лишь два: либо алюминий перегорает в точке соединения, либо начинается пожар.

Невозможное возможно, или как соединить медный и алюминиевый провод

Пока некоторые сомневаются, можно ли соединять алюминиевые провода с медными, многие успешно это делают. Причем существует ряд главных общепринятых методов, благодаря которым можно устранить контакт между материалами, агрессивно действующими по отношению друг к другу. Каждый из них требует отдельного внимания.

Клеммник для соединения алюминиевых и медных проводов может оснащаться как зажимным, так и болтовым механизмом

Как соединить медь и алюминий с помощью клеммных колодок

Клеммник для соединения проводов может оснащаться зажимным либо болтовым механизмом. Подобная конструкция обеспечивает подключение к материалам двух типов – алюминиевому и токопроводящему. Между собой они контактируют посредством стальной пластины. Она произведена из нейтрального материала, который не склонен вступать в реакции с алюминием – зачастую это пластины из латуни либо луженой меди.

Колодка для проводов, содержащая болтовой зажим, характеризуется большей надежностью и применяется в низковольтных силовых цепях. Зачастую такой зажим выполняется с применением «ореха». Он представляет собой небольшую разветвительную коробку, которая сделана из диэлектрических материалов. Подобное название прибор получил благодаря своей форме. Внутри него располагается блок пластин из металла, посредством которых и обеспечивается контакт между медными и алюминиевыми проводами.

Каждый из вышеописанных методов является разъемным соединением. Это значит, что при необходимости можно неоднократно выполнять их отключение и подключение.

Обратите внимание! Замена старой проводки рекомендуется в любом случае. Медная отличается нагрузочной способностью, которая соответствует потреблению электроустройств. Если же нет возможности выполнить тотальную замену, ее производят частично. Тогда и появляется вопрос, как правильно соединять провода.

Наибольшее распространение для соединения проводов получил клеммник

Клемма для соединения проводов, которая получила наибольшее распространение, способна обеспечить подключение до восьми проводников с разным сечением, а также позволяет прикрепить на рейку DIN посредством особого адаптера для монтажа.

Особенности и секреты применения опрессовочного метода

Порой в процессе монтажа и прокладывания электрической проводки возникает необходимость получения качественного соединения проводов. В таком случае соединение алюминиевых проводов с медными осуществляется методом опрессовки с применением гильз. Зачастую такая потребность появляется на этапе ввода в электрические шкафы, распределительные приборы либо во время подключения кабеля к уже вмонтированному агрегату, где отсутствует возможность замены меди на алюминий, и наоборот.

Представленный тип соединения проводников характеризуется большой затратностью, поскольку предполагает использование специализированного оборудования и инструментов. Вместе с тем в процессе выполнения многократных подобных работ профессионалы зачастую отдают предпочтение именно этому методу.

Важно! Не рекомендуется складывать проводники, сделанные из меди и алюминия, в параллельном друг другу направлении, иными словами, внахлест. Дело в том, что в подобном случае медь и алюминий контактируют напрямую. Кроме того, лучше отказаться от использования медных нелуженых гильз в сочетании с кабелем, произведенным из алюминия.

Надежное соединение алюминиевых проводов с медными можно получить используя метод опрессовки с применением гильз

Благодаря опрессовке проводов гильзами гарантируется более долговечный и надежный контакт. Подобным способом на производстве выполняют скрепление алюминиевых и медных жил даже с мощными потребителями.

Для выполнения таких работ потребуются специальные алюминиево-медные гильзы. Если в распоряжении нет ручного гидравлического пресса, их сжим может осуществляться с применением стандартного молотка и накладок из алюминия.

Это интересно! Подобный сжим рекомендуют использовать при выполнении опрессовки не только гильзами, но и наконечниками. К слову, они тоже могут производиться наполовину из алюминия и меди. Это позволяет подключать алюминиевый провод к различным аппаратам с клеммами либо выводами из меди.

Зачастую алюмомедные гильзы применяют для того, чтобы соединить жилы кабелей, которые имеют большое сечение. Если же сечение несущественное, осуществляют опрессовку пары проводников единственной гильзой. При этом провода лучше заводить встык – с двух сторон.

Опрессовку жил кабелей, имеющих небольшое сечение производят одной гильзой

Несколько слов о правилах болтового соединения проводов

Зачастую во время работ с электрической проводкой в домашних условиях человек, который не занимается специфическими работами, может задаться вопросом о том, как надежно соединить алюминиевые и медные провода. Естественно, в такой ситуации бежать на рынок для того, чтобы приобрести специальные инструменты, нет смысла. Это объясняется тем, что работа носит разовый характер, но выполнить ее все же необходимо.

В подобном случае в ход вполне может пойти обычная гайка с парочкой шайб и простой болт. В этом методе главное – выполнить разделение шайбами двух агрессивных по отношению друг к другу металлов.

Обратите внимание! Решив отдать предпочтение болтовому соединению, стальную шайбу можно заменить деталью, выполненной из латуни. Если под рукой присутствует металл, ее можно даже самостоятельно вырезать. Что же касается варианта с шайбой, произведенной из стали, ее можно применять только в тех сетях, где нагрузка не слишком велика.

Соединение медных проводов с алюминиевыми болтовым способом можно осуществлять в распределительных коробках. Без таких конструкций невозможно представить проводку, причем ни в домах, ни в отдельных квартирах. Таким образом, с помощью болта можно оперативно и легко решить вопрос относительно того, как соединить многожильный и одножильный медный провод.

Соединение алюминиевых и медных проводов болтовым способом можно осуществлять даже в распределительных коробках

При болтовом соединении колечки, образуемые из провода, должны заворачиваться в сторону закручивания гайки. Это необходимо для того, чтобы избежать раскручивания колечек и увеличения их в диаметре во время затягивания. Наоборот, данный метод поспособствует более плотному обороту вокруг болта.

Кроме того, существует вариант использования алюмомедных шайб и наконечников. Здесь есть несколько путей:

1. Осуществить опрессовку алюминиевого кабеля с помощью наконечника и выполнить подсоединение к шине, сделанной из меди.
2. Опрессовать кабель, изготовленный из алюминия, стандартным алюминиевым наконечником и произвести подключение к шине посредством данной шайбы.

Как соединить медь с алюминием резьбовым методом

Соединение проводов посредством гаек и винтов, в случае корректного выполнения, представляет собой наиболее надежное решение и обеспечивает должный контакт в течение всего срока эксплуатации электропроводки. Ответом на вопрос о том, можно ли соединять медные и алюминиевые провода различных видов посредством резьбового соединения, будет однозначное «да». Применяя резьбовое соединение, можно работать с толстыми, одножильными, тонкими, а также многожильными проводами. Главное – не допустить прямого контакта проводов, выполненных из алюминия и меди.

Перед соединением проводов резьбовым способом нужно провести зачистку до блеска металла и сформировать кольца

Перед тем как соединить электрические провода резьбовым способом, предстоит провести подготовку: снять изоляцию с проводников на такую длину, которая равна четырехкратному диаметру винта, в случае окисления жил – осуществить зачистку до блеска металла, а также сформировать кольца.

После этого винт окольцовывается в следующем порядке:

• пружинная шайба;
• простая шайба;
• кольцо одного проводника;
• простая шайба;
• кольцо другого проводника;
• шайба;
• гайка.

При завинчивании в гайку винта целый пакет стягивают до момента распрямления пружинной шайбы.

Проводникам, в которых диаметр жил не превышает 2-х мм, достаточно будет винта типа М4. Если же медный провод является многожильным, прежде всего необходимо выполнить его пролуживание посредством припоя.

Соединение проводов болтовым способом представляет собой наиболее надежное решение

Как соединить алюминиевый провод с алюминиевым неразъемным способом

Соединение неразъемного типа наделено всеми достоинствами резьбового. Разница состоит лишь в некоторых моментах:

• возможность разобрать и собрать заново соединения, не нарушая заклепку;
• необходимость присутствия специальных приспособлений для осуществления заклепки.

На сегодняшний день заклепки нашли широкое применение для неразъемных соединений тонкостенных элементов конструкций в процессе создания перегородок. Оперативность, небольшая цена и прочность – основные преимущества представленного типа неразъемного соединения.

Суть функционирования заклепочника довольно проста. Он втягивает и отрезает стальные стержни, продетые сквозь трубчатую заклепку со шляпкой, сделанную из алюминия. Стержни обладают утолщением, и во время втягивания заклепки в трубку она расширяется.

С помощью заклепочника можно произвести не только неразъемные соединения тонкостенных элементов, но и надежно соединить электропровода

Обратите внимание! Существуют заклепки различных типов, диаметров и вариаций длины. Поэтому каждый может выбрать оптимальный вариант для выполнения персональных задач.

Для соединения проводников с помощью заклепки понадобится их подготовить таким же образом, как и для резьбового соединения. Диаметр колец должен быть немного больше, чем диаметр заклепки. Оптимальный размер – 4 миллиметра. На заклепку надевают детали в следующем порядке:

• проводник из алюминия;
• пружинная шайба;
• проводник из меди;
• плоская шайба.

Затем стержень из стали вставляют в заклепочник и прижимают его ручки до момента защелкивания. Этот звук свидетельствует об обрезке излишков стальных стержней. Вот и все, соединение выполнено.

Степень надежности как одного, так и второго представленного типа соединения посредством заклепки, довольно высокая. Подобный метод соединения можно успешно использовать для того, чтобы срастить поврежденные участки в процессе ремонта проводников в стене. Однако при этом следует непременно обеспечить отличную изоляцию оголенных мест соединений.

Так как заклепки существуют различных типов, диаметров и длины, то каждый сможет выбрать подходящий вариант

Как соединить алюминиевые провода с помощью пайки

В случае большого сечения проводника (когда масса важнее, чем прочность) будет рационально отдать предпочтение алюминию. Площадь сечения провода, выполненного из алюминия, будет больше в сравнении с медным в несколько раз, причем алюминиевая деталь все равно будет вдвое легче, чем медная. Если спросить людей о том, как соединить медные провода между собой, многие ответят, что лучше это сделать с помощью пайки.

Осуществлять паяние проводов, выполненных из алюминия, можно в распределительном коробе, применяя газовую горелку либо паяльник. Сложность использования паяльника состоит в том, что точно нагреть до нужной температуры почти невозможно. А в случае с алюминием перегревание так же неприемлемо, как и недостаточное нагревание.

Важно! Металл характеризуется значительной теплопроводностью, и на обширном участке от точки спаивания может произойти его оплавление.

Следует помнить о том, что пайка меди с алюминием не представляется возможной

Поэтому перед тем, как соединить алюминиевые провода между собой, чтобы не нагревались, лучше вооружиться газовой горелкой. С ее помощью выполнять регулировку температуры нагревания легче, но для ее использования придется долго подготавливать поверхность. Тем не менее именно горелке лучше отдать предпочтение в случае необходимости припаивания массивных деталей. Как бы то ни было, пайка алюминиевых проводов предполагает их подготовку.

Трудность процесса пайки состоит в том, что алюминий характеризуется легкоплавкостью, поэтому в случае неосторожного нагрева может произойти его расплавление. Суть еще одного фактора, за счет которого процесс пайки усложняется, сводится к быстрому окислению алюминия на воздухе.

Хотя оксидный налет на поверхности является надежной защитой алюминия от воздействия негативных внешних условий, он одновременно тормозит адгезию материала с припоем, поэтому его требуется в обязательном порядке удалять.

Обратите внимание! Механическим путем удалить налет оксида не представляется возможным. Материал сразу же поддается окислению и затягивается пленкой снова. Избавиться от нее можно лишь механическим способом, покрыв поверхность масляным слоем.

Перед пайкой концы алюминиевых проводников необходимо обработать маслом

Вариант с маслом совершенно неудобен в условиях дома, а также характеризуется трудоемкостью. Предварительно масло необходимо прокалить до отметки 200 градусов, чтобы избавить его от присутствующего в нем кислорода.

Таким образом, в преддверии пайки концы проводников из алюминия следует обработать. Применение канифоли либо многих других флюсов не будет эффективным по причине высокой степени химической устойчивости оксидного налета. Он не растворяется даже в случае нанесения органической кислоты.

Обратите внимание! Для того, чтобы осуществить облуживание проводов, следует применять специально предназначенные для этой цели флюсы и механический метод одновременно.

Естественно, выполнять подобную процедуру следует до момента скручивания проводов. В противном же случае очистить поверхность провода целиком не получится. Лишь концы, которые были облужены, можно друг с другом скрутить, а затем спаять.

Осуществлять паяние алюминиевых проводов можно применяя газовую горелку или паяльник

Провода, оснащенные несколькими жилами, следует паять исключительно с использованием особого флюса, поскольку их обработка механическим путем почти невозможна. Особенностью технологии пайки служит то, что каждый из проводков предстоит сначала хорошенько обработать с применением флюса.

Для этого придется раскрутить и распушить пучок. После того как будет выполнена обработка, каждый из тонких проводков жилы потребуется покрыть слоем припоя и скрутить в жгут. После этого выполняют скрутку нескольких концов и делают припаивание.

Важно! Нередко могут возникнуть ситуации, когда требуется произвести соединение проводов из разных металлов. Здесь следует заметить, что пайка алюминия с медью не представляется возможной.

Вся проблема кроется в алюминии. По причине своих качеств химического и физического характера алюминий не может быть припаян к другому металлу. Если же решить спаять медь и алюминий, применяя при этом припой, характеризующийся нейтральностью к обоим металлам, разнящийся коэффициент расширения температуры быстро разрушит контакт. Это объясняется тем, что во время прохождения тока сквозь проводник, он обязательно нагреется, а после отключения – остынет, и с этим невозможно ничего сделать.

Для облуживания проводов применяются специальные флюсы

Изучая вопрос о том, как соединить алюминиевые провода между собой при прокладывании силовых проводок, становится понятно, что стандартный паяльник и наждачная бумага здесь не справятся. Поэтому перед тем, как соединить медные провода между собой, понадобится вооружиться знаниями относительно основных постулатов сварки.

Однако, если речь идет о соединении проводов, которые выполнены из различных металлов, идею сварки лучше сразу же отбросить. Это связано с разницей температуры, необходимой для расплавления металлов. Да и от разрушающего электролиза такая процедура совсем не защитит.

Как соединить алюминиевый провод с медным на улице: ключевые особенности процесса

В процессе монтажа кабельных линий в условиях улицы каждый из соединительных элементов подвергается влиянию негативных факторов внешней среды. Снег, дождь, туман, обледенение точно не поспособствуют высокому качеству соединений.

В связи с этим для осуществления подобных работ потребуется исключительно герметичная конструкция. Причем она должна характеризоваться устойчивостью к низкой температуре и лучам ультрафиолета.

Для осуществления соединений в условиях улицы потребуется герметичная, устойчивая к низкой температуре и лучам ультрафиолета конструкция

Решив выполнять подключение на улице, следует вооружиться знаниями о том, как соединить кабель СИП с медным проводом. Ведь именно посредством данной операции можно соединить медный и алюминиевый провод на открытой местности.

Как соединить СИП и медный провод: особенности каждого варианта

В зависимости от места расположения учетного щита варианты соединения СИП могут разниться.

В случае если учетный щит находится на опоре линии, соединение осуществляется посредством цельного проводника. В рамках щита он непосредственно подключается к автомату. Для соединения проводников с линией рекомендуется применять штатный прокалывающий зажим, который специально разработан для линий СИП.

Это интересно! Прокалывающие зажимы созданы для того, чтобы присоединять отпайки к магистральной линии. Подобные экземпляры могут служить для соединения линий, сечение которых составляет от 16-ти до 120-ти мм2, а сечение отпайки находится в рамках от 6-ти до 50-ти мм2. При этом отпайкой может служить как СИП, так и стандартный кабель, выполненный из меди.

Для соединения проводов с линией электропередач рекомендуется использовать штатный прокалывающий зажим

В качестве главных элементов сжима выступают две пластины с острыми зубцами, изготовленные из стали. В случае закручивания монтажных болтов они между собой сближаются и в момент прокалывания изоляции проводов создают надежное контактирование и герметичность точки крепления. Затягивание болтов происходит до срыва, который рассчитан на определенное сжимающее усилие. При этом конструкция носит одноразовый характер.

Если соединение от учетного щита до дома решено осуществлять с помощью СИП, здесь также не обойтись без штатной арматуры. Наилучшим вариантом будет заведение провода в распределительный короб с подключением его к автомату в щите. В подобном случае сцеплять его с кабелем нет необходимости.

Обратите внимание! Для соединения СИП с голыми (неизолированными) проводами следует применять особый зажим. У него должны отсутствовать острые зубцы со стороны крепления неизолированного провода.

В случае размещения учетного щита на стенке дома, отпайку, которая соединена с линией магистрали посредством зажима, заводят в учетный щит и подключают к автомату. Если роль отпаечного проводника выполняет СИП, на линии опоры и на стенке монтируют так называемые анкерные зажимы, обеспечивающие крепление проводов.

Для соединения СИП с голыми проводами применяются специальные зажимы

Выполнить соединение медного кабеля с проводом СИП может понадобиться в том случае, если участок располагает несколькими строениями и по ним разводка питания осуществлена посредством СИП. В подобной ситуации монтаж можно выполнять вышеописанным методом, применяя зажим плашечного либо прокалывающего типа.

Соединение медных и алюминиевых проводов: несколько блиц-советов

И напоследок парочка советов для вас. Приняв их к сведению, можно не допустить ошибок с неблагоприятными последствиями.

Прежде всего, для того чтобы выполнить зачистку проводников, лучше отказаться от использования бокорезов, пассатижей или других инструментов с аналогичным принципом функционирования. Для перерезания изоляции, не касаясь тела провода, понадобится существенный опыт. Как показывает практика, зачастую целостность проводов все равно нарушается.

Дело в том, что алюминий является пластичным металлом, который не терпит перегибов, в особенности если поверхность не может похвастаться целостностью. Выполнять снятие изоляции следует с применением острого ножа – движением вдоль проводника. Этот процесс похож на заточку карандашей.

Выполнять снятие изоляции с алюминиевых проводов рекомендуется с помощью острого ножа

Для выполнения залуживания проводников из меди нельзя использовать флюсы, содержащие кислоты, такие как соляная травленая кислота, хлористый цинк и т. п. Даже качественное очищение соединения в течение определенного времени не убережет его от процесса коррозии.

Обратите внимание! Для исключения попадания воды в места соединения металлов можно применять специальную пасту. Такой состав предотвратит проникновение не только влаги, но и кислорода. Результатом становится совсем несущественное окисление алюминия. А за счет отсутствия влаги в точке соединения не развивается самый губительный процесс – электролиз.

Если речь идет о таком изделии, как кабель алюминиевый многожильный, перед его монтажом предстоит  для того, чтобы достичь монолитного эффекта. Исключением могут выступать лишь зажимы пружинного типа и клеммные колодки, которые оснащаются прижимной пластиной.

Всевозможные дополнительные детали: гайки, шайбы и болты – должны быть выполнены из неоцинкованного металла. Суть в том, что разность потенциала меди и цинка гораздо более высока, чем разность пары медь-алюминий. Кстати, по этой же причине не нужно покупать чересчур дешевые колодки, произведенные неизвестной фирмой. Как показала практика, металлические детали в подобных колодках обладают именно оцинкованным покрытием.

Дополнительные детали такие как гайки, шайбы и болты должны быть изготовлены из неоцинкованного металла

Вопреки распространенному совету, после того как медный и алюминиевый провод соединены, их нельзя обрабатывать составами с водоотталкивающим эффектом. Масло для автомобилей только с кожи удаляется трудно. Под воздействием воздуха, солнца и отрицательных температур защитное покрытие будет разрушено гораздо быстрее, чем было задумано. К тому же в составе некоторых смазок изначально присутствует несколько процентов воды.

Итак, теперь вам точно известно, что все же можно соединить медный провод с алюминиевым, причем делается это достаточно оперативно и легко. В статье представлены основные способы выполнения данной задачи как в помещении, так и на улице.

Однако, на вопрос о том, как соединить медные провода с алюминиевыми, однозначный ответ отсутствует. Все зависит непосредственно от условий и приспособлений, которые имеются поблизости.

Надеемся, данная статья помогла вам разобраться в вопросе о том, как правильно соединить медный и алюминиевый провод. Если же у вас все же остались вопросы о том, как соединять, видео, которое приведено ниже, поможет разобраться со всеми неясными моментами.

Способы соединение медных и алюминиевых проводов » У электрика

Довольно часто, в силу тех или иных обстоятельств, нам приходится соединять медные провода с алюминиевыми, что собственно говоря, и не рекомендуется. Зачастую такая необходимость возникает у жильцов старых домов, где имеется алюминиевая проводка, и как итог, такая скрутка, особенно если она будет находиться на улице, либо в местах имеющих повышенную влажность, просуществует весьма короткий промежуток времени. Это связано с тем, что алюминий имеет высокую степень окисляемости, и на его поверхности образовывается окисная плёнка, которая имеет большое сопротивление, и препятствует токопроводимости. В свою очередь медь, менее подвержена процессу окисления, и плёнка, образующаяся на её поверхности, имеет меньшую степень сопротивления. Такой резкий перепад сопротивлений, при прямом контакте медных и алюминиевых проводов, существенно сказывается на контактах и их непродолжительного срока службы. Однако многие, ввиду собственной некомпетентности, пренебрегают этим правилом, или даже зная об этом, надеются на «авось и так сойдёт».
Выход у этой проблемы, конечно же, существует, и в этом нам помогут болтовые соединения, и так называемые «клемники», применяя которые, мы не допускаем прямого контакта медных проводов с алюминием.
На сегодняшний день, к соединениям проводов, предъявляются довольно строгие требования, так как ввиду постоянно растущего спроса на электроэнергию, зачастую именно из-за некачественного соединения проводов, возникают связанные с этим проблемы. Высоким показателем качества соединения проводов, кроме плотного притягивания контактов, также является электрохимическая совместимость металлов.
Наиболее часто применяемым, и проверенным временем, является такой тип клемных соединителей, как «орешки», получивший своё название в силу своего внешнего вида, похожего на орех. Данный тип соединителя состоит из пластин, между которыми и зажимаются провода. Преимуществом такого типа, является простота его конструкции. Откручиваются два болта, образовывая просвет между пластинами, куда вставляются зачищенные провода, медные с одной стороны – алюминиевые, на выходе, с другой, после чего болты затягиваются. Вот собственно и всё, соединение готово.
Не менее популярными считаются соединители WAGO, внутренность которых заполнена специальной смазкой, предотвращающей окисление проводов. Данный тип соединителей позволяет произвести соединение медных и алюминиевых проводов, достаточно простым и надёжным способом. Для этого всего лишь необходимо зачистить концы проводов на 10-15 мм., после чего вставить в отверстие клемника. Данное соединение уже готово к эксплуатации, однако следует заметить, что использовать этот тип соединения, не рекомендуется в силовых цепях, так как большое напряжение, может привести к нагреванию контактов.
Следующий тип соединителей, такой как клемные колодки, также позволяет соединять провода из разных металлов. Он представляет собой планку с клеммничками. Принцип его действия, также достаточно прост, зачищенный конец одного провода, вставляется в отверстие и затягивается винтом, аналогично другой провод – в другое отверстие.
Также нередко для соединения медных и алюминиевых проводов, применяется болтовой способ соединения. Применяя этот способ, между разными проводами, достаточно сделать прокладку из металлической анодированной шайбы, тем самым предотвратив окисление контактов.

Почему медь является лучшим выбором для электрических разъемов?

В течение почти 200 лет медь была предпочтительным материалом для электрических разъемов. С момента изобретения электромагнита и телеграфа в начале 1800-х годов они стали еще более распространенными, особенно с изобретением телефона в 1876 году. .

Почему в большинстве электрических проводов используется медь?

Чтобы электрический ток протекал через металлы, источник питания должен бороться с удельным сопротивлением. Чем ниже уровень удельного сопротивления, тем больше электропроводность металла. А поскольку медная проволока имеет низкий уровень удельного сопротивления, это фантастический электрический проводник.

Медь также невероятно гибкий материал. Электрические разъемы и проводка должны одновременно выдерживать большие электрические нагрузки, но большинство металлов, которые принимают на себя такие нагрузки, не гнутся легко. Медь, с другой стороны, имеет идеальный уровень толщины, чтобы справиться с бытовыми уровнями электричества, но при этом оставаться маневренной.

Наконец, медь менее окислительна, чем другие металлы. Вы, вероятно, слышали об окислении, когда говорили о ржавчине. Это происходит, когда кислород и влага в воздухе реагируют с поверхностью металла. Эта реакция вызывает коррозию металла, образующего пленкообразное покрытие.

Медь не ржавеет, но образует зеленоватый налет, называемый оксидом меди. Однако, в отличие от ржавчины, это покрытие защищает металл от коррозии, не влияя на проводимость.

Чем алюминиевая проводка отличается от медной?

В то время как алюминий также может использоваться для всего электрического, медь имеет преимущество по нескольким причинам.

Во-первых, алюминий имеет более низкую проводимость, чем медь, а также более склонен к окислению. Оксид алюминия, который образуется на поверхности, не является проводником, как оксид меди, а это означает, что он может замедлять поток электричества. Чтобы бороться с этим окислением, алюминий нуждается в креме-антиоксиданте, чтобы плавно течь.

При сравнении алюминиевых и медных электрических разъемов также необходимо учитывать вопросы безопасности. Алюминий расширяется и сжимается при нагревании и охлаждении, поэтому алюминиевая проводка со временем может ослабнуть, что делает ее серьезной опасностью возгорания.

Хотя эти проблемы безопасности можно смягчить, это потребует особого внимания. Они могут включать в себя уникальные приспособления, дополняющие алюминиевую проводку, прерыватели дугового разряда и медный провод с косичками для концов алюминиевых проводов. Медная проводка, с другой стороны, намного безопаснее в использовании и требует меньше мер предосторожности.

Эти характеристики делают медь гораздо лучшим материалом для электропроводки в ограниченном пространстве. Учитывая гибкость, устойчивость к тепловому расширению и общие соображения безопасности металла, это просто лучший выбор.

Каковы наилучшие методы работы с медными электрическими разъемами?

Несмотря на то, что электрические медные разъемы менее опасны, чем алюминиевые, электричество все равно опасно. Поэтому, если вы работаете над проектом электропроводки, обязательно соблюдайте надлежащие меры предосторожности.

При использовании медных электрических проводников убедитесь, что:

• Используйте разъем медного провода, соответствующий размеру и количеству подключаемых проводов.
• Используйте только медные электрические разъемы, рекомендованные UL (Underwriters Laboratories).
• Убедитесь, что концы проводов полностью закрыты разъемом. Изолента не является безопасной альтернативой для покрытия оголенного провода.
• При повторном соединении проводов возможно повреждение концов. Обрежьте концы и снова зачистите изоляцию, чтобы обеспечить максимально безопасное соединение.
• Когда вы закончите, проверьте надежность соединения, слегка потянув за провода.

Mead Metals предлагает изделия из меди различных размеров и сплавов. Мы также можем поддерживать количество для удовлетворения больших и малых потребностей в меди. Если вам нужна медная катушка или листовая медь, свяжитесь с Mead Metals сегодня, чтобы получить бесплатное предложение по надежной электропроводке, которую вы искали.

Руководство по медным проводам

Опубликовано International Wire на 2 июня 2022 г. 13:12

Медные провода проводят электрический ток, питающий наши дома и электроприборы, которыми мы пользуемся каждый день. Медная проволока является предпочтительным проводником для многих электрических применений из-за высокой проводимости меди, что способствует ее оптимальным характеристикам. Благодаря своей универсальности медь подходит для широкого спектра применений, требует меньше изоляции и может растягиваться более эффективно, чем другие металлы. Хотя медь является отличным проводником электричества, существует несколько различных типов медных проводников, и важно понимать различия при выборе провода для вашего приложения.

Нажмите, чтобы развернуть

Типы медных проводников

Медные проводники доступны во многих различных вариантах, каждый из которых имеет свои преимущества. Типы включают:

• Медь без покрытия : Как видно из названия, голая медь не имеет покрытия. Неизолированный медный провод обладает превосходными проводящими свойствами, высокой прочностью, хорошей пластичностью, ковкостью и сопротивлением ползучести, что делает неизолированные медные проводники идеальными для применения в электропередаче, перемычках, заземляющих электрических системах, электрических соединениях и электрических приборах.
• Медь с луженым покрытием : Это неизолированный медный провод, покрытый тонким слоем олова для защиты от окисления. Луженая медная проволока обладает исключительной проводимостью, свариваемостью и стойкостью к агрессивным средам и подходит для очистки воды, опреснения, производства электроэнергии и химической обработки.
• Медная проволока, покрытая никелем или серебром : Этот проводник из медного сплава часто используется в аэрокосмической, оборонной, нефтехимической, ядерной и медицинской областях.
• Бескислородная медная проволока : может быть голой или покрытой. Это первоклассная медная проволока, очищенная в электрически заряженном растворе сульфата меди и серной кислоты, в результате чего медь имеет исключительно низкий уровень кислорода (0,001%). Бескислородная медная проволока обладает высокой тепло- и электропроводностью, отличной коррозионной стойкостью и способностью к пайке, а также более высокой термостойкостью, рекристаллизацией и обрабатываемостью, что делает ее подходящей для приложений, требующих высокой прочности и точности.
• Сталь, плакированная медью (CCS) : Этот тип проволоки сочетает в себе высокую прочность на растяжение стали в качестве сердцевины и проводящие свойства меди в качестве внешнего слоя. Омедненная стальная проволока часто применяется в приборах для измерения температуры, медицинских изделиях, двигателях, интеллектуальном оборудовании, магнитных узлах и источниках питания.
• Алюминий, плакированный медью (CCA) : с алюминиевым сердечником и наружным слоем меди алюминий с медным покрытием является более доступной альтернативой проводу из чистой меди. CCA обладает повышенной прочностью по сравнению с медью и повышенной проводимостью по сравнению с алюминием.
• Медный сплав : Проводник из медного сплава может содержать различные химические элементы, которые определяют свойства конечного продукта – проволоки из медного сплава. Вот несколько примеров медных сплавов: цирконий, бериллий, хром, кадмий, латунь и бронза. Применение и требования к прочности, паяемости, долговечности и изоляции определяют, какой проводник из медного сплава использовать.

Применение медных проводов

Медные провода используются в различных целях:

• Электропроводка : Медная проволока чаще всего используется в жилых и коммерческих зданиях для выработки электроэнергии. Примерно половина всей добываемой меди используется для производства электропроводки.
• Промышленное оборудование : Медные провода используются в промышленных целях, таких как автоматизация производства, робототехника, добыча полезных ископаемых, железнодорожная инфраструктура, жилищное и коммерческое строительство, промышленное отопление и применение в судах.
• Производство электроэнергии : Медные провода используются в системах производства электроэнергии в качестве электрических проводников.
• Телекоммуникации : В то время как оптоволокно преобладает в телекоммуникационной отрасли, медные провода все еще используются для абонентских линий высокого цифрового уровня (HDSL) и асимметричных цифровых абонентских линий (ADSL).
• Автомобильная промышленность : Применение медных проводов в автомобильной промышленности включает в себя электрические компоненты вторичного рынка, аккумуляторные кабели и зарядные станции, экранирующие изделия, шины для межсоединений аккумуляторов электромобилей и подушки безопасности.
• Аэрокосмическая промышленность : Медная проволока, ценящаяся за свою тепло- и электропроводность, обычно используется в аэрокосмической отрасли, например, в проводке планера, в бортовых развлекательных системах, в системах управления кабиной и т. д.

Преимущества медной проволоки

• Электро- и теплопроводность : Высокая электро- и теплопроводность меди отличает ее от других металлов. Это делает медную проводку подходящим вариантом для таких приложений, как трансформаторы, распределительные устройства и многие другие электрические приложения.
• Пластичность и ковкость: Медные провода обладают высокой пластичностью и ковкостью, их можно легко деформировать и растягивать без нарушения их электрических свойств.
• Хорошая прочность на растяжение : Медная проводка обладает высокой прочностью на растяжение, что предотвращает разрыв, растяжение и другие физические повреждения.
• Сопротивление ползучести : Ползучесть – это деформация металлических проводников, возникающая при их расширении и сжатии при циклических нагрузках. Медь имеет более высокое сопротивление ползучести по сравнению с другими металлами, такими как алюминий.
• Коррозионная стойкость : Медные провода, как правило, обладают хорошей коррозионной стойкостью и сохраняют хорошие характеристики при воздействии влаги, влажности, промышленного загрязнения и других сред.

Изделия из медной проволоки в International Wire

Медная проводка

— это самый универсальный электромонтажный продукт, который можно применять в различных отраслях. Он обладает отличной электро- и теплопроводностью, ковкостью и пластичностью, прочностью на растяжение, сопротивлением ползучести и коррозии, а также впечатляющей совместимостью со сплавами.
