Размеры коробок для наружной проводки

Размеры коробок для наружной проводки | Справочники 220RU

05.06.2014

Распределительные (разветвительные, «распаячные», англ. distribution box) коробки — неотъемлемая часть электросети. В нашем каталоге представлены лучшие изделия российских и зарубежных производителей. Всегда на складе коробки (обычные и безгалогеновые) отечественного завода Экопласт (Ecoplast) и испанские halogen free Famatel, имеющие наиболее широкий ряд типоразмеров. Здесь собраны характеристики и чертежи коробок для наружного монтажа. Таблица 1 — коробки с сальниками, далее чертежи этих коробок, затем Таблица 2 — герметичные коробки без отверстий и их чертежи, в конце страницы — ссылки на детали и комплектующие.
Коробки типов JBR и JBS Ecoplast предназначены для установки на стены, потолки или лотки. Коробки имеют специальные сальники для подключения труб для электропроводки («гофры», армированных или гладких труб).

Сальники и конструкция коробки обеспечивает защиту IP44 и выше (в зависимости от модели, см. Таблицу 1). Минимальное количество выводов в этой категории — четыре (круглые коробки). Максимальное — 12. «Ярусная» конструкция сальника позволяет подключать трубы разного сечения. Часто для надёжного и герметичного соединения с трубами и вывода кабеля используют муфты, переходники или кабельные зажимы (см. ссылки в конце страницы).
Табл.1 Распределительные коробки JBR и JBS (с сальниками)

Артикул	Безгалоген.	Типоразмер	Размер, мм	Выходы	Степень защиты
44070	—	Ecoplast JBR060	Ø60 х 40	4 по 20 мм	IP 44
44004	44004HF	Ecoplast JBR065	Ø65 х 35	4 по 20 мм	IP 44
44071	—	Ecoplast JBR070	Ø70 х 40	4 по 20 мм	IP 44
44005	44005HF	Ecoplast JBR080	Ø80 х 40	4 по 20 мм	IP 44
44072	—	Ecoplast JBS065	65 х 65 х 40	7 по 20 мм	IP 44
44056	44056HF	Ecoplast JBS070	70 х 70 х 40	6 по 20 мм	IP 44
44006	44006HF	Ecoplast JBS080	85 х 85 х 40	6 по 20 мм	IP 44
44007	44007HF	Ecoplast JBS100	100 х 100 х 55	6 по 25 мм	IP 55
44008	—	Ecoplast JBS120	120 х 80 х 50	6 по 25 мм	IP 55
44009	44009HF	Ecoplast JBS150	150 х 110 х 70	10 по 25 мм	IP 55
44010	—	Ecoplast JBS190	190 х 140 х 70	10 по 32 мм	IP 55
44017	—	Ecoplast JBS190	200 х 155 х 80	10 по 32 мм	IP 55
44018	—	Ecoplast JBS200	200 х 200 х 80	12 по 32 мм	IP 55
44030	—	Ecoplast JBS300	300 х 250 х 120	12 по 32 мм	IP 65
—	44011	Famatel 3011	100 х 100 х 55	7	IP 55
—	44012	Famatel 3012	153 х 110 х 63	8	IP 55
—	44013	Famatel 3013	160 х 135 х 83	8	IP 55
—	44014	Famatel 3014	220 х 170 х 85	10	IP 55

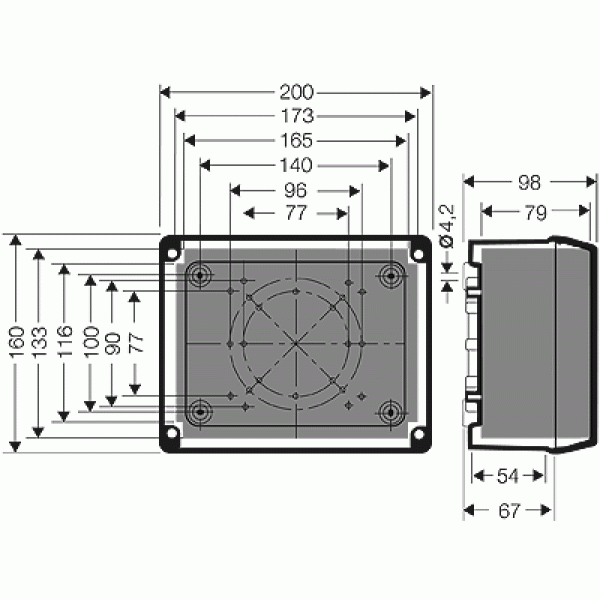

Рис.

1 Распаячная коробка арт.44004
Рис.2 Распаячная коробка арт.44005
Рис.3 Распаячная коробка арт.44006
Рис.4 Распаячная коробка арт.44007
Рис.5 Распаячная коробка арт.44008
Рис.6 Распаячная коробка арт.44009
Рис.7 Распаячная коробка арт.44010
Рис.8 Распаячная коробка арт.44017
Рис.9 Распаячная коробка арт.44018
Рис.10 Распаячная коробка арт.44030
Рис.11 Распаячная коробка арт.44056

Коробки распределительные серии BJB Ecoplast (Таблица 2) не имеют сальников и заранее подготовленных отверстий (предполагается, что отверстия для выводов делаются при монтаже) обеспечивают уровень защиты IP56. Часто используются для размещения элементов автоматики, нестандартной аппаратуры и т.п. Здесь необходимо обеспечивать защищённость соединения при монтаже, используя отдельно приобретаемые сальники и коннекторы или другие методы обеспечения защиты от влажности и пыли (например, используя специальные герметики, компаунды и т.

п.).
Хотя сквозных отверстий в коробках нет, на стенках изнутри имеется подготовка под стандартные сальники или зажимы — их число указано в столбце «Кол-во выходов»:
Табл.2 Распределительные коробки BJB и LJB (без отверстий)

Артикул	Безгалоген.	Типоразмер Ecoplast	Размер, мм	Выходы	Степень защиты
44057	—	BJB100	100 х 100 х 55	6	IP56
44058	—	BJB120	120 х 80 х 50	6	IP56
44059	—	BJB150	150 х 110 х 70	10	IP56
44060	—	BJB190	190 х 140 х 70	10	IP56
44061	44061HF	BJB150	150 х 110 х 110	6	IP56
44055	—	JLB90	90 х 42 х 40	10	IP56

Рис. 12 Распаячная коробка арт.44057
Рис.13 Распаячная коробка арт.44058
Рис.14 Распаячная коробка арт.44059
Рис.15 Распаячная коробка арт.44060

———————
Для соединений коробок с кабелем и трубами используются сальники, муфты «труба-коробка» и кабельные зажимы:
Рис.16 Сальники
Рис.17 Муфта
Рис.18 Кабельный зажим
Рис.19 Гибкий поворот «коробка-труба»

Новости

22 декабря — День энергетика в России.
«Вся электрика мира» — Электросайт 220.ru. Только актуальная информация. Статьи, советы, схемы и инструкции.
Новинка в линейке аксессуаров для напольных люков LUK: металлические коробки с крышкой (монтажное основание) под заливку в бетон.
Обновление серии LK80: рамки CLASSIC в цвете бронза в наличии на нашем сайте.
Наш интернет-магазин временно не принимает заказы на продукцию Legrand, Schneider Electric, Gira, ABB.

Смотреть все новости

Производители

Завод «Экопласт». Надежный российский производитель качественной электротехнической продукции.
116 лет заводу «GIRA». История феноменального успеха. Немецкий дизайн и качество. Мировой лидер в области производства электроустановочного оборудования.
Ретро-керамика от российского производителя «ЦИОН»: ручная работа, эксклюзивный дизайн.
Schneider Electric. 40 лет образцового качества и надежности на рынке электротехнической продукции России.
Производитель электроустановочных изделий ABB. История развития бренда.

Список производителей

Справочники

Коробки уравнивания потенциалов (КУП). Технические характеристики.
Монтаж электроустановочных изделий в пластиковые лючки для розеток «ЭКОПЛАСТ».
Элементы крепления для ОКЛ ЭКОПЛАСТ™. Промышленная пожаробезопасность.
Электромонтажный крепеж в каталоге интернет-магазина 220. ru.
Инструкция по монтажу огнестойких коробок ЭКОПЛАСТ™.

Смотреть все справочники

Статьи и обзоры

Короб для электропроводки пластиковый. Кабель-канал под розетки.
Интернет-магазин электротоваров 220.ru. Кабель и провод.
Черные розетки и выключатели в интерьере.
В какое время года лучше делать ремонт — летом или зимой?
Какие материалы нужны для электромонтажных работ? Инструмент и оборудование.

Смотреть все статьи

Распределительные коробки. Виды и особенности установки

В правильном построении электрической проводки важную роль играют распределительные коробки. С помощью таких коробок осуществляется разводка линий питания электроэнергией по разным помещениям.

Изделие предназначено для обеспечения надежной изоляции соединительных узлов электропроводки с основным кабелем питания. Распределительные коробки конструктивно выполнены в виде пластикового корпуса со специальными отверстиями по бокам для прохода проводов, имеют закрывающуюся крышку.

распределительные коробки классифицируют по методу установки:

Для скрытой линии проводов. Коробка применяется в пустотах, проемах для организации места соединений проводов. Провода прокладываются в особых каналах, скрыты под штукатуркой, снаружи не видны. После установки и соединения проводов крышку закрывают и замазывают штукатуркой или шпаклевкой.

Для наружного применения. Коробка закрепляется снаружи на поверхности стены. Там же располагают и кабель каналы для установки электропроводки. Этот вариант имеет место в офисной линии проводов, а также коммерческих организаций и промышленных предприятий. В частном строительстве наружная линия питания чаще предназначена для технических подсобных помещений. Наружный способ прокладки проводов удобен, так как можно быстро найти необходимое место, где соединены провода. Это является оптимальным решением для мест со значительным количеством потребителей энергии.

Данная классификация определяет только небольшую часть признаков распредкоробок, но является основной для широкого круга потребителей. Кроме этого вида классов, имеется разделение по назначению и степени безопасности распредкоробок. Этот способ деления актуален в помещениях спецназначения, дает максимальную возможность выбора изделий для создания безопасности, защитить электрооборудование от различных воздействий внутри зданий и помещений.

Классификация по виду защиты, особенностям и назначению:

Распределительные коробки с обычной защитой. Применяются в производственных и жилых помещениях, служат для бытового применения, оснащены крышкой без уплотняющей прокладки, отверстия вывода проводов выполнены с уплотнением из резины.
Пылезащитный вид. Служит для монтажа в пылесодержащих помещениях. Предохраняет соединение проводов от пагубного воздействия пыли, и как следствие, на функционирование системы обеспечения электроэнергией.
Влагозащищенные коробки. Обеспечивают защиту соединений проводов от влаги и воды, с помощью резиновой прокладки на крышке, в помещениях с повышенной влажностью воздуха.
Огнестойкого исполнения. Их использование актуально в помещениях с проведением взрывоопасных и огневых (сварочных) работ, с легко воспламеняемыми газами, жидкостями и веществами, с высокими требованиями безопасности. В огнестойких коробках провода монтируются с помощью специальных креплений, удерживаются специальными зажимами.

Конструктивные особенности

Коробки создают хорошую изоляцию для соединений электропроводки и от негативного действия внешних факторов, при этом имеют компактный корпус.

Многие распредкоробки состоят из пластмассового корпуса в виде прямоугольника или круга, разных типоразмеров, с отверстиями специального назначения для входа проводов внутрь коробки.

Распределительные коробки наружного исполнения выполнены с различными вариантами крепления их на поверхности стены, либо на других поверхностях с:

Наружными установочными отверстиями.
Внутренними крепежными отверстиями.
Фиксацией на тросу. Имеют крепежные элементы фиксации на тросу.

Коробки для внутренней установки отличаются от наружных вариантов. Они устанавливаются внутри полых конструкций из гипсокартона, либо внутри стены. Крепление распредкоробок в стенах из бетона, кирпича или пенобетона производится шпаклевкой, раствором. Для надежности крепления на наружной стороне коробки выполнены удерживающие борозды.

Установка в гипсокартонных перегородках выполняется винтами в монтажные отверстия на дне коробки, либо специальными зажимами и элементами с распором конструкции.

Крышка, закрывающая корпус, фиксируется винтами или на защелках. Коробки внутреннего варианта имеют защелкивающуюся крышку, а наружный вариант выполнен с креплением крышки на винтах. Некоторые виды распредкоробок оснащены элементами для использования заземления, оснащены внутренней металлической планкой с крепежными винтами, отверстиями подключения кабеля и заземления.

Свойства и размеры

Для монтажа элелектропроводки необходимо выбирать распредкоробку, которая бы удачно подходила для установки в определенном вами месте. Ее характеристика должна соответствовать требованиям и техусловиям.

Чаще всего к распределительным коробкам предъявляются следующие требования:

Материал изготовления.
Габаритные размеры, и размеры внутренней части.

Типоразмеры основных вариантов распредкоробок и пластмассы имеют много особенностей из-за технических условий изготовителя. Большинство вариантов типоразмеров круглой формы из пластмассы для наружного и внутреннего монтажа имеют:

Диаметр 65 мм, глубина 40 мм, с классом защищенности IР55.
70 мм, глубиной – 50 мм.
80 мм, глубиной – 50 мм.

Такие детали оснащены четырьмя вводами для кабеля с заглушками из резины, уплотняющие вхождение кабеля. Крышка крепится за счет плотного облегания наружного диаметра коробки.

Пластмассовые коробки для проводов в виде прямоугольного корпуса выполняют со степенью защиты IР55, размеры сторон прямоугольника выполнены в интервале от 43 до 380 мм, с глубиной коробки от 35 до 120 мм.

Пластмассовые распределительные коробки

Чаще всего для выпуска изделий такого вида, как распредкоробки, применяется пластик различного вида. Пластмасса имеет свои достоинства при изготовлении распредкоробок:

Не проводит электрический ток.
Невысокая стоимость.
Простота технологического решения изготовления разных форм и размеров.
Несложная возможность комплектования коробок вспомогательными элементами из резиновых прокладок, установочных планок, легкая установка крепежных винтов.
Длительный срок службы коробки, обусловлен свойством пластмассы (стойкость к естественному разрушению).

Металлические распределительные коробки

При прокладке электропроводов на складах, мастерских и других помещениях, требующих не только хорошей фиксации проводов, но и защиту от негативных производственных факторов, появляется нужда в монтаже распредкоробок с повышенными свойствами в эксплуатации.

В этом случае оптимальным решением по выбору материала коробки становится металл. Коробки из металла изготавливаются чаще всего способом штамповки из листа стали, с дальнейшей грунтовкой и покраской. Крепление крышки создается применением винтового соединения. Конструкцию корпуса коробки делают герметичной при помощи уплотняющих резиновых прокладок в местах ввода электрокабеля, и прокладки из резины для крышки.

Установка распредкоробки

Распределительные коробки необходимы в местах, где разделяется центральный электрический кабель на отводящие линии потребителей. Согласно проекта устанавливаются определенные места (разветвления) монтажа распредкоробок при прокладке электропроводки. Чаще определяются места возле косяков в углу, или на расстоянии 30 см от потолка.

Порядок установки коробок для соединений проводов

В точке входа центрального кабеля в помещение монтируется распредкоробка, фиксируется на подготовленном месте.
Провода отводов питания для потребителей различного назначения заводятся в корпус коробки на 5-7 см.
Внутри корпуса коробки производится маркировка проводов.
В случае необходимости делается чертеж схемы электропроводки на плане помещения, с указанием номеров проводов и особенностей прокладки.
Производится скрутка проводов.
Скрутки проводов чаще всего изолируют пластмассовыми колпачками (СИЗ) или WAGO.
Скрутки помещаются внутрь корпуса коробки так, чтобы крышка могла закрыться.
Закрывается крышка на корпусе.
Производятся облицовочные работы стены, тем самым закрепляются распредкоробки шпаклевочным раствором или штукатуркой.

Особенности соединения проводов

Установка соединений сети электропроводки в окончательную схему системы электроснабжения выполняется по подготовленной схеме. Нагрузка и толщина проводов рассчитываются в период проектирования.

Соединение проводов имеет свои особенности, поэтому нужно соблюдать некоторые правила:

Концы провода очищают от изоляции на 2 см.
Если кабели электропроводки оснащены двойной изоляцией провода, то наружный слой очищается на расстоянии 5 см.
Соединение проводов выполняется по цветовому соответствию. Это намного облегчает трудоемкость монтажа проводки.
С использованием плоскогубцев или другого инструмента для электрического монтажа проводки производят обжимку каждой скрутки — (СИЗ) или WAGO.
В комплекте коробки могут поставляться специальные монтажные или клеммные колодки. При их наличии установка соединений проводов делается с применением таких элементов с винтовыми зажимами, не забывая о соответствии цветов проводов.
После проведения , и окончания работы соединения сверяются со схемой электросети, узлы соединений укладываются в корпус коробки, закрывают крышку.

Распределительные коробки — Удобная коробка

Электрические коробки

154 изделия

Grainger предлагает широкий выбор распределительных коробок, которые помогут вам удовлетворить широкий спектр различных потребностей в электропроводке. Выбирайте из множества размеров и форм, глубины ящиков от 1/2 до 4 дюймов и размещения от одного до шести групп. Когда вы работаете с электропроводкой и вам нужна электрическая коробка, обращайтесь в Grainger за качеством и долговечностью.

Квадратные коробки
Коробки с переключателями
Удобные коробки
Коробка поверхностного монтажа
Октагон. Монтажные коробки
Блоки данных
Кабельные коробки
Круглые потолочные коробки для поддонов
Восьмиугольные коробки с кронштейном
Undercabinet Boxes
Furniture Mount Boxes

Square Boxes

Square Boxes, sorted by Material, ascending

Распределительные коробки

Распределительные коробки, отсортировано по материалу в порядке возрастания

Loading…

Handy Boxes

Handy Boxes, sorted by Material, ascending

Loading…

Коробки для поверхностного монтажа

Коробки для поверхностного монтажа, отсортированные по материалу в порядке возрастания

Загрузка.

..0089

Octagon Boxes

Octagon Boxes, sorted by Material, ascending

Loading…

Gang Boxes

Gang Boxes , отсортировано по материалу, по возрастанию

Загрузка…

40003

квадратных коробок со кронштейном, отсортированный по материалу, поднимаясь

Загрузка

323232323232.

less gearles

0101011101010101110101011101011101010111010111010111010. по материалам, по возрастанию

Loading…

010 коробки для масонства, отсортированные по материалу, поднимаясь

Загрузка …

9004. Загрузка…

Кабельные коробки

050910 Кабельные коробки, сортировка по возрастанию 00306.

Загрузка…

Восьмиугольные коробки с кронштейном

Восьмиугольные коробки с кронштейном, отсортировано по материалу, по возрастанию

Loading…

Undercabinet Boxes

Undercabinet Boxes, sorted by Material, ascending

Коробки для крепления мебели

Коробки для крепления мебели, отсортировано по материалу в порядке возрастания

Идет загрузка…

Примечание. Информация о наличии товара предоставляется в режиме реального времени и постоянно корректируется. Товар будет зарезервирован для вас при оформлении заказа.

Правильный размер электрической коробки

Главная > Электрические коробки

Национальный электротехнический кодекс ограничивает количество проводников, разрешенных в одной электрической коробке.

Допустимое количество проводников определяется размером коробки и размером проводников. Каждый проводник, который заканчивается или сращивается внутри коробки, считается один раз, и каждый проводник, который проходит через коробку без сращивания или соединения, считается один раз.

Размер ящика определяется его объемом, объем ящика находится по этой формуле. Высота х ширина х длина = общее количество кубических дюймов или объем коробки. На некоторых коробках указан объем, а на других нет. На новых неметаллических коробках должен быть указан объем, тогда как на большинстве металлических коробок этого не делается.

Минимальный объем, необходимый для одного проводника, следующий:
18 г — 1,50 кубических дюйма на проводник.
16 г — 1,75 кубических дюйма на проводник.

14 г — 2,00 кубических дюйма на проводник.
12 г — 2,25 кубических дюйма на проводник.
10 г — 2,50 куб. дюйма на проводник.

8 г — 3,00 кубических дюйма на проводник.
6g — 5,00 кубических дюймов на проводник. Примечание: Помните, что это одинарные проводники, ромекс 12/2 имеет 3 одиночных проводника.

Стандартные металлические электрические коробки.

Размер коробки

Том

Максимальное количество проводников

99 89999999999 9049 49999 9049 499 9049 499

Круглый/восьмиугольный	Объем	18 г	16 г	14 г	12 г	10 г	8 г	6г
4 x 1 1/4	12,5	8	7	6	5	5
4 x 1	15,5	10	8	7	6	6	5	3
4 x 2 1/8	21,5	14	12	10	9	8	7	4	7	4	7	4	7	7	7

9 79 1299999999990449 89 1199999999999.

Квадратные коробки	Объем	18 г	16 г	14 г	12 г	10 г	8 г	6 г
4 x 1	18,0	12	10	9	8	7 8	6
4 x 1	21,0	14	12	10	9	8	4
4 x 2 1/8	30,3	20	17	15	13	12	10	6	10	6	10	6
4 11/16 x 1	25,5	17	14	12	11	10	5
4 11/16 x 1	29,5	19	16	14	13	11		5		5		5
4 11/16 x 2 1/8	42,0	28	24	21	18	16		14	8

9 39 2 909449 89 4999 4999999 4 9049 299999999 4

29 49499

9 2

9999999 5

9 2999999999

2 2

Коробки для устройств	Объем	18 г	16 г	14 г	12 г	10 г	8 г	8 9 г
3 x 2 x 1	7,5	5	4	3	3	3	2	1
3 x 2 x 2	10,0	6	5	5	4	4

3 x 2 x 2	10,5	7	6	5	4	4
3
3 x 2 x 2	12,5	8	7	6	5	5
3 x 2 x 2	14,0	9	8	7	6	5
4
3 х 2 х 3	18. 0	12	10	9	8	7	6	3
4 x 2 1/8 x 1	10.3	6	5	5	4	4	3	2	3	2	3	3
4 x 2 1/8 x 1 7/8	13,0	8	7	6	5	5	4	2
4 x 2 1/8 x 2 1/8	14,5		8	7	6	5	4	5	4	9 2	4	4	9 2 99 5	4	5	4	2	5	4

Примечания, которые следует помнить при установке электрической коробки:

1) Помните, что вам необходимо правильно заземлить металлическую коробку с помощью зеленого винта заземления.

2) Используйте разъем romex подходящего размера для ввода кабелей в коробку.

3) Во влажных или влажных местах потребуется защищенный от атмосферных воздействий бокс, соответствующий требованиям.

4) Правильно закрепите коробку заподлицо с готовой поверхностью.

5) Если коробка будет использоваться для тяжелого осветительного прибора, убедитесь, что коробка рассчитана на вес светильника.

6) Если коробка предназначена для потолочного вентилятора, она должна быть рассчитана на потолочный вентилятор.

Связанные ресурсы:

Справочник национальных электротехнических норм и правил

Национальная электротехническая кодовая книга

Изменения в иллюстрированном коде Stallcup

Полное руководство по домашней проводке (серия полных руководств Black and Decker)

Упрощенная проводка

Руководство по использованию национальных электротехнических норм и правил

Профессиональный справочник по реконструкции и ремонту жилых помещений

Поделитесь этой информацией с другом

Отказ от ответственности: Вы понимаете, что несете личную ответственность за свою электропроводку, и что ваша проводка должна соответствовать Национальному электротехническому кодексу.

Размеры распредкоробки электрические: Размеры коробок для наружной проводки
