Как залить ленточный фундамент своими руками

Среди прочих типов фундамента ленточный является самым распространенным в частном строительстве. Заливка его не требует внушительных финансовых затрат и не представляет особой сложности — его может построить и начинающий строитель, нужно лишь разобраться в особенностях работы.

Содержание

• Преимущества и недостатки
• Разновидности ленточных фундаментов
• Материалы и инструменты для работы
• Разметка ленточного фундамента и земельные работы
• Монтаж опалубки и арматуры
• Заливка ленточного фундамента своими руками
• Дальнейший уход за бетоном
• Ответы на частые вопросы
  • Можно ли сделать подвал при ленточном фундаменте?
  • Как правильно сделать пол при таком типе основания?
• Видео по теме

Преимущества и недостатки

Как и любая строительная конструкция, ленточный фундамент имеет свои преимущества и недостатки, хорошо проявляет себя в одних эксплуатационных условиях и совершенно неприменим в других.

Чтобы избежать ошибок в проектировании и строительстве зданий на базе ленточного фундамента, важно знать все его свойства и особенности. Итак, к главным преимуществам конструкции относятся:

• дешевизна исходных материалов и монтажных работ благодаря небольшим размерам;
• простота и удобство монтажа, отсутствие необходимости в сложном технологическом оборудовании и особых профессиональных навыках работников;
• стойкость к постоянным высоким нагрузкам, то есть пригодность для частного двух- или трехэтажного строительства;
• совместимость со всеми современными технологиями возведения стен;
• высокая скорость заливки бетона, позволяющая существенно сократить сроки строительства.

Тем не менее, фундаменту такого типа свойственны несколько недостатков, самыми серьезными из которых являются:

• потребность в детальном анализе грунта и проведении достаточно сложных проектных расчетов с целью определения геометрических параметров будущего фундамента;
• большая масса конструкции, которая при ошибке в расчетах будет способствовать «проседанию» здания.

Проанализировав все плюсы и минусы ленточного фундамента, можно прийти к выводу, что оптимальной сферой его применения является частное строительство на достаточно прочных, стабильных грунтах без уклона. Кроме того, такой тип фундамента может выручить в условиях ограниченного бюджета и при сжатых сроках выполнения работ.

Разновидности ленточных фундаментов

Основным критерием классификации ленточных фундаментов является их внутренняя структура. В зависимости от нее конструкции делят на три группы:

1. Монолитные фундаменты. Состоят из армирующих прутьев, заранее установленных в траншеи и скрепленных между собой, которые заливаются бетоном. Такая технология обеспечивает наибольшую прочность, надежность и долговечность сооружений.
2. Сборные. Состоят их готовых железобетонных блоков промышленного производства, соединенных цементным раствором. Из-за разнородной структуры подвержены деформациям и разрушениям в местах стыков при несоблюдении условий постройки. Главное достоинство сборного фундамента – скорость и простота монтажа.
3. Прочие. Как правило, это группа объединяет легкие ленточные фундаменты для нежилых помещений, например, кирпично-каменные, песчаные, грунтоцементные.

Особняком держатся свайно-ленточные конструкции. Обычно они выполняются по монолитной технологии, но включают, помимо прочего, глубокие литые сваи с арматурным каркасом, позволяющие удерживать фундамент на нестабильных грунтах.

Материалы и инструменты для работы

Роль основных строительных материалов, используемых при возведении опалубки, установке прутьев и заливке ленточного фундамента, играют:

• доски, в том числе маячные, продольные и необходимые для изготовления щитов опалубки;
• прутья арматуры диаметром не менее 10 мм, выбираются в соответствии с расчетными нагрузками и рисунком армирования;
• проволока, натяжные крюки и скобы, которые используются для скрепления прутьев;
• бетонный раствор, компонентами которого являются цемент, песок и щебень (пропорции составляющих даны в таблице ниже).

Набор инструментов варьируется в зависимости от планируемого объема работ. Если периметр и ширина фундамента относительно невелики, преобладают ручные инструменты, такие как:

• лопаты, заступы для земляных работ и заливки;
• металлические емкости для приготовления бетона;
• молотки, пилы и другие столярные инструменты;
• пассатижи и клещи для работы с проволокой;
• средства резки металла, например, ножовка, электролобзик, УШМ.

С ростом объема работ увеличивается и степень механизации процесса. Применяются экскаваторы, бетономешалки, портативные станки и мощный ручной электроинструмент.

Разметка ленточного фундамента и земельные работы

В отличие от свайно-винтового фундамента, ленточный прекрасно подходит для строительства  зданий с цокольными этажами, подвалами и подпольями. Однако на пучинистом грунте этот вариант окажется довольно затратным – такой вид основания лучше всего возводить на сухом грунте, который вспучивается меньше, нежели влажный.

Также невыгодно будет заливать фундамент на большую глубину, а вот для небольших домов, бань и гаражей он подойдет наилучшим образом.

Поскольку на подготовку основания под постройку уходит почти третья часть от общей стоимости строительства, следует заранее разобраться, как правильно сделать ленточный фундамент. Также обязательно нужно исследовать тип грунта на участке и глубину его промерзания, чтобы понять, подходит ли вам вообще такой тип фундамента. Впоследствии исправлять свои ошибки будет намного сложнее.

Перед тем как построить ленточный фундамент, необходимо расчистить участок от лишнего мусора и приступить к его разметке. В соответствии с подготовленным проектом гаража, бани или дома необходимо нанести на земле внешние и внутренние границы будущего фундамента. Делается это с помощью подручных средств: деревянных колышков или прутьев арматуры и веревки (проволоки, прочной лески).

Необходимо нанести на земле внешние и внутренние границы будущего фундамента

Как разметить ленточный фундамент идеально ровно, чтобы не пришлось переставлять колышки с места на место:

• начните разметку с определения оси будущего здания;
• воспользовавшись отвесом, наметьте первый угол, а от него перпендикулярно натяните шнур или леску ко второму и третьему углу здания;
• затем посредством угольника определяется четвертый угол;
• проверьте все углы, измерив диагонали, — если углы совпали, можно вбить колышки и натянуть между ними леску;
• точно так же сделайте внутреннюю разметку, отступив от внешней на 40 см (оптимальная ширина фундамента).

Закончив с разметкой, изучите перепады поверхности на участке и выберите самую низкую точку. Отсюда нужно будет начинать отсчет глубины траншеи, чтобы исключить в дальнейшем разницу в высоте фундамента. Для небольшого дома достаточно будет глубины котлована около 0,4 м.

Котлован можно вырыть собственноручно лопатой или с помощью экскаватора. Только не копайте на глаз — обязательно проверяйте с помощью водяного уровня, чтобы дно траншеи было максимально ровным, такая предосторожность поможет избежать многих проблем в будущем. Не забывайте и о том, что стенки траншеи должны быть строго вертикальными.

Котлован можно вырыть собственноручно лопатой или с помощью экскаватора

Монтаж опалубки и арматуры

На дне вырытой траншеи устраивается песчаная подушка, которая не только снижает нагрузку в межсезонье на фундамент, распределяя ее на всю площадь основания, но и позволяет сэкономить строительные материалы. Насыпьте песка слоем не меньше 150 мм, выровняйте его поверхность с помощью водяного уровня и утрамбуйте, смочив водой. Поверх песчаной подушки можно насыпать слой щебня и проложить гидроизоляцию в виде рубероида или полиэтиленовой пленки для усиления прочности основания.

До того как залить ленточный фундамент, обязательно нужно будет соорудить опалубку из доступных материалов – фанеры, деревянных досок, кусков металлочерепицы и т.д. Опалубка скручивается шурупами или сбивается гвоздями, при этом шляпки гвоздей располагают внутри, чтобы потом было проще разбирать конструкцию, и стенки фундамента получились ровнее. Установленная опалубка должна выступать над поверхностью земли как минимум на 30 см. Внутри опалубки по всему периметру натяните веревку на том уровне, до которого будете заливать фундамент. Сразу позаботьтесь об отверстиях для канализационных и водопроводных труб, иначе впоследствии придется их прорубать, нарушая целостность бетонного монолита.

Опалубка скручивается шурупами или сбивается гвоздями

Следующим этапом будет укладка арматуры. Свяжите арматурные стержни сечением 12 мм специальной вязальной проволокой так, чтобы стороны квадратных ячеек составляли по 30  см. Сварку лучше не использовать, поскольку в местах сварки будет проявляться коррозия, а вязка проволокой вдобавок обеспечивает гибкость конструкции при движении грунта. Укладывая арматуру в траншею, проследите, чтобы со всех сторон оставался отступ по 5 см, тогда арматура окажется внутри монолита.

Заливка ленточного фундамента своими руками

Теперь разберемся, как правильно залить ленточный фундамент. Рассчитайте, сколько вам потребуется бетона, перемножив высоту, длину и ширину фундамента. Можно приготовить бетонный раствор самостоятельно, смешав 3 части песка, 5 частей щебня и одну часть цемента, разбавив водой до оптимальной консистенции. Но лучше все же использовать бетон заводского изготовления, поскольку за один раз залить приготовленный самостоятельно бетон у вас не получится, в результате образуются «холодные швы» и мостки холода, через которые впоследствии будет просачиваться вода, разрушая фундамент. Если вы будете заливать фундамент при помощи машины, убедитесь, что с любого угла опалубки есть доступ для заливки, и что раствор в машине не успел затвердеть — при необходимости разбавьте его водой.

Пошаговая инструкция по заливке:

• бетон заливается понемногу, слоями по 20 см;
• каждый залитый слой тщательно трамбуется специальными деревянными трамбовками, чтобы не допустить образование пустот в монолите;
• с этой же целью необходимо простукивать стенки опалубки;
• заливка осуществляется до уровня закрепленной веревки;
• по окончании работ поверхность залитого фундамента выравнивается мастерком, протыкается в нескольких местах арматурой (чтобы воздух мог выйти), опалубка снаружи простукивается деревянным молотком.

Заливка осуществляется до уровня закрепленной веревки

Итак, как делать ленточный фундамент мы разобрались, теперь остается лишь дождаться, пока он полностью подсохнет – на это может потребоваться около месяца. В это время укрывайте фундамент на ночь непромокаемыми материалами, чтобы дождем не смыло цемент с поверхности, а днем при солнечной погоде поливайте водой во избежание растрескивания верхнего слоя. Опалубку рекомендуется демонтировать не ранее, чем через две недели после заливки фундамента, а лучше через месяц.

Дальнейший уход за бетоном

После заливки важно обеспечить условия для его равномерного затвердевания, в первую очередь – необходимые показатели температуры и влажности. Комплекс направленных на это действий называют уходом за бетоном. В первую очередь, нужно укрыть фундамент, частично изолировав его от воздействия солнечного излучения и других внешних факторов. В холодные пасмурные дни это делаю через 8-12 часов после заливки, в солнечные и ветреные дни – через 2-4 часа. Поверхность бетона засыпают опилками или песком, накрывают мешковиной или другими подобными материалами. Теперь нужно обеспечить регулярное поступление влаги, для чего фундамент поливают из шланга через распылитель каждые 1,5-3 часа в зависимости от погоды в дневное время суток и хотя бы дважды за ночь.

Обратите внимание! Если температура опустится ниже +5 градусов, увлажнение придется прекратить. В таком случае удержать влагу помогут специальные лаки и эмульсии.

Срок ухода зависит от марки использованного цемента. Для быстрозатвердевающих сортов достаточно 2-3 суток, стандартный цемент увлажняют в течение недели, а медленнозатвердевающий – до двух недель. Кроме того, необходимо учитывать конфигурацию фундамента – глубокие и широкие конструкции требуют более тщательного ухода.

Ответы на частые вопросы

Можно ли сделать подвал при ленточном фундаменте?

Ленточный фундамент можно считать лучшим вариантом для реализации проектов строительства подвала или погреба. Он имеет достаточное заглубление в грунт, чтобы выдерживать дополнительные нагрузки, при условии рытья подвала на некотором расстоянии от несущих стен.

Как правильно сделать пол при таком типе основания?

Пол в зданиях с таким фундаментом создается по методу слоеного пирога. Грунт засыпают песком, утрамбовывают и покрывают щебнем, выше располагают металлическую ячеистую стяжку, на ней – слой гидроизоляции. На гидроизоляцию настилают утеплитель и чистовые слои пола.

Видео по теме

В видеоролике показан внешний вид ленточного фундамента сложной конфигурации с несъемной опалубкой.

Оцените статью:

[Голосов: Среднее: ]

Заливаем мелкозаглубленный ленточный фундамент своими руками

Сейчас немного объясню, почему выгоднее это сделать самому:

Если нанимать организацию, профессионально занимающуюся постройкой домов, для заложения фундамента, которая будет нести ответственность за проделанную работу, то это не очень выгодно с финансовой точки зрения, так как стоимость заложения мелкозаглубленного ленточного фундамента значительно возрастет. А если нанимать просто людей со стороны, то необходимо либо следить за их работой, либо быть уверенным в них, так как не все «специалисты» качественно выполняют работу, за которую в последствии еще и деньги получают.

Копать траншею экскаватором – самый быстрый, но не самый лучший вариант, потому как траншея скорее всего будет не особо ровной особенно по глубине, что повлечет за собой дополнительные затраты на песок и бетон. Если все же самому рыть не хочется, то лучше наймите каких-нибудь землекопов, но за их рытьем необходимо будет приглядывать.

Из вышесказанного можно сделать вывод, что лучше чем сам, за тебя никто не сделает. Тем более что заложить мелкозаглубленный ленточный фундамент своими руками под будущий дом, либо какое-нибудь другое строение не представляет особого труда и предполагает несколько этапов, как и заложение любого фундамента, впринципе:

• подготовка грунта
• сооружение опалубки
• вязка арматурного каркаса
• заливка бетона в опалубку

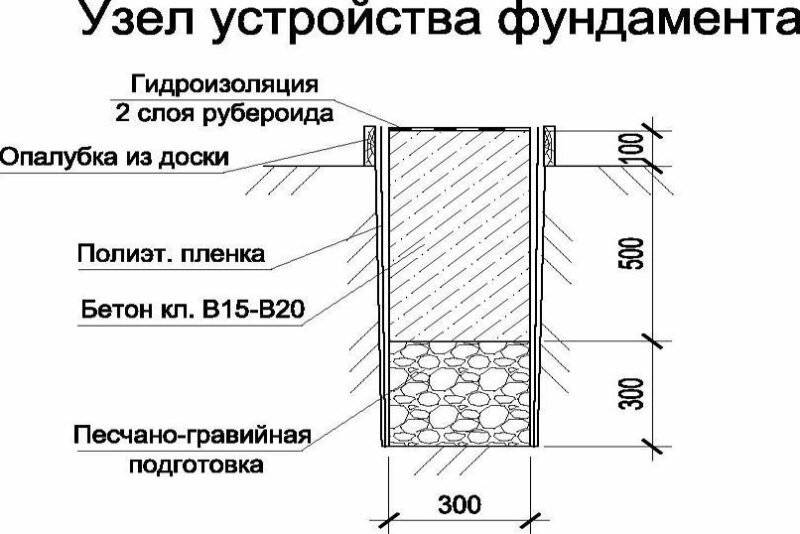

Для тех, кому лень много читать, в конце статьи приведена схема заложения мелкозаглубленного ленточного фундамента, с приблизительными размерами, зависящими от грунта, материала, из которого будет построен дом, региона и т. д.

В одной из предыдущих статей я более чем подробно рассказывал как заливается фундамент, но там описаны обобщенные методы, здесь же поговорим конкретно про мелкозаглубленный ленточный.

Далее обо всем по порядку.

Подготавливаем грунт для заливки мелкозаглубленного ленточного фундамента

Многие считают, что строительство начинается с разметки… Я с этим не согласен и считаю, что строительство должно начинаться с очистки участка. Почистив хотя бы часть участка, где будет построен будущий дом, вы значительно облегчите себе этап разметки, особенно, если размечать будете с помощью обычной рулетки.

Только после того, как вы удалите всю растительность, надо приступать к разметке будущего строения. К разметке необходимо отнестись серьезно. Если вы разметите участок под постройку мелкозаглубленного ленточного фундамента с максимальной точностью, то в будущем это вам учтется и упростит некоторые задачи.

После того как все колышки забиты, а шнуры натянуты следует выкопать траншею, шириной равной ширине ленты мелкозаглубленного ленточного фундамента и глубиной около 70см.

Выкопать траншею можно тремя способами:

• своими руками, если есть возможность и желание (трудоемко, но очень точно и ровно)
• с помощью какой-либо техники, экскаватором например (легко, но не очень точно)
• нанять студентов, либо жителей средней Азии, строящих дом по соседству (нужен контроль)

Собираем опалубку для мелкозаглубленного ленточного фундамента своими руками

После того как траншея готова, засыпаем в нее где-то около 20см песчаной подушки (можно песчано-гравийную смесь), с последующей обязательной утрамбовкой.

Тут, в принципе, тоже никаких сложностей возникнуть не должно, из досок сооружаем щиты по размерам для опалубки, затем собираем из этих щитов саму опалубку.
Противоположенные стенки опалубки обязательно связывайте между собой, например шпильками, и жестко закрепляйте, иначе бетон ее разорвет. Так же особое внимание уделяйте стыкам опалубки и углам, эти места наиболее подвержены разрывам.

После того, как опалубка жестко закреплена, необходимо наметить уровень, до которого будет заливаться бетон. Если вы соорудили опалубку так, что она должна заполняться до верха – то все хорошо, но в другом случае придется вымерять хотя бы с помощью гидроуровня уровень заливки на углах, а затем натянуть шнур, например. Это необходимо сделать для облегчения дальнейшего выравнивания цоколя.

Вяжем арматурный каркас своими руками для мелкозаглубленного ленточного фундамента

Вязка арматуры, это процесс не сложный, но немножко нудный, так как каждый стык арматурных прутьев необходимо связать между собой вязальной проволокой. Для вязки арматуры фундамента лучше всего использовать специально изготовленный крючок из жесткой проволоки, арматуры или даже сварочного электрода. Проволока должна быть 1,2 – 1,6 мм толщиной. Средний диаметр арматуры, используемый для мелкозаглубленных ленточных фундаментов, сооружаемых своими руками состовляет 10-12мм.

Минимальное безопасное расстояние от подошвы, боковых стен и верха ленты мелкозаглубленного фундамента до арматурного прута, расположенного внутри, должно быть 5-7 см!

Арматурный каркас необходимо закреплять таким образом, что бы напор подающегося бетона в опалубку не деформировал его.

После того, как арматура была порезана и связана в единый каркас, в опалубку можно заливать бетон.

Заливаем бетон в опалубку своими руками

Заливать бетон в опалубку можно с помощью миксера, который привезет вам уже готовый покупной бетон, а можно с помощью бетономешалки изготавливать бетон самостоятельно.

Конечно, лучше доставить уже готовый бетон, который с помощью миксера, залить в сооруженную опалубку, особенно если вам необходимо более 3-4 кубов бетона. Но если объем не большой, а щебень, песок и цемент уже лежат на участке, то можно попробовать залить мелкозаглубленный ленточный фундамент самостоятельно с помощью бетономешалки.

Необходимо добавить, что перед заливкой требуется правильно рассчитать фундамент, и только потом, будучи уверенным, что основа вашего будущего дома будет надежной, приступать к заливке.

Если вы заливаете мелкозаглубленный ленточный фундамент своими руками, то нужно быть уверенным в том, что вы за один раз его полностью зальете. Холодные швы делать крайне не желательно.

Все размеры и схемы, приведенные в статье, усредненные, и рассматривать их как эталон – нельзя. Потому что у каждого региона своя глубина промерзания, у каждого участка свой уровень грунтовых вод и свой тип грунта, и соответственно глубина заложения, ширина мелкозаглубленного ленточного фундамента, сооруженного своими руками и остальные размеры будут отличатся.

Способ устройства ленточных фундаментов с продольным раструбом

Изобретение относится к устройству фундаментов промышленных зданий или других подобных зданий из железобетона и, в частности, к некоторым сборным деталям, которые становятся составными частями фундаментов.

Область изобретения описана в Классификации IPC E 02 D 27/00, которая в целом относится к строительству или фундаментам, или, в частности, к группе E 02 D 27/32.

Изобретение относится к устройству специальных ленточных фундаментов с продольным раструбом-пазом, предназначенных для большепролетных строительных конструкций со стенами из прямостоячих несущих консольных панелей, поддерживающих конструкцию кровли с межэтажными конструкциями или без них. В частности, изобретение относится к способу и устройству для строительства подземного здания указанного фундамента.

В традиционном процессе возведения фундамента фундамент здания формируется из монолитного бетона, что занимает несколько дней и много человеко-часов. Настоящее изобретение значительно упрощает традиционный процесс, сводя его к однодневному процессу, который требует крана, некоторого специализированного оборудования и всего нескольких рабочих для значительно упрощенной задачи подготовки такого фундамента.

Традиционная процедура, которая кратко описана здесь для сравнения с настоящим изобретением, начинается с выкапывания траншеи в земле ниже линии промерзания на требуемую глубину по периметру планировки здания. На следующем этапе дно траншеи заливается тонким бетонным покрытием, которое затвердевает не менее суток, чтобы обеспечить ровную и чистую поверхность, на которой укладывается сварная сетчатая арматура ленточного фундамента и арматура продольного швеллера ( или розетки) можно аккуратно разместить. При этом автобетоносмесители доставляют бетон на строительную площадку и заливают его для формирования ленточной плиты фундамента. Затем залитому бетону дается дополнительный день для затвердевания, прежде чем будут предприняты последующие шаги. После затвердевания бетона плиты ленточного фундамента армирование должно быть завершено, если оно не было выполнено ранее. На следующем этапе устанавливаются боковые опалубки, закрывающие пространство двух тонких стенок продольного раструбного канала. Наконец, заливается канал раструба, и следующие несколько дней необходимы для того, чтобы бетон достаточно затвердел, чтобы быть готовым к приему панелей.

Длинные и тонкие полосы, содержащие продольные раструбы-пазы, невозможно просто выполнить и точно выровнять без большого количества рабочих часов на строительной площадке, например; подъем огромного количества опалубки и ее выравнивание, укладка арматуры, бетонирование в два этапа (фундамент и раструб отдельно) и другие действия, при которых проблемы, связанные с погодой, могут задержать различные этапы процесса строительства.

Изобретенный способ, являясь заменой ленточного фундамента, традиционно закладываемого на месте, имеет ряд преимуществ по сравнению с предыдущим способом при решении задачи устройства фундамента. Поскольку всегда существует потребность в рационализации процесса, традиционная процедура с помощью настоящего изобретения упрочена и сделана менее трудоемким методом благодаря использованию предварительно отлитых бетонных каналов, которые доставляются на строительную площадку, должным образом выровненные соответствующим аппарат и залил сразу. Более быстрый и простой способ, предлагаемый данным изобретением, приводит к значительной экономии труда и материалов, делая весь процесс устройства фундаментов менее зависимым от погодных условий.

Как описано выше, общим предметом настоящего изобретения является быстрое и экономичное устройство ленточного фундамента с продольной раструбом для упомянутого выше типа конструкции, хотя один и тот же способ и устройство могут быть использованы для устройства нескольких различных типов фундаментов. Типовая несущая панельно-сборная стена, возводимая на ленточный фундамент, служащая для поддержки данного типа конструкции, показана на фиг. 1. Высокие и тонкие стеновые панели ( 1 ) вставляются в пазы продольных раструбов по периметру здания, временно выравниваются и фиксируются клиньями, а затем закрепляются постоянно бетоном, заливаемым в зазор между панелями и тонкими стенками паза, наиболее распространенным способом.

Данное изобретение предусматривает быстрое размещение над траншеей таких длинных сборных железобетонных элементов, которые временно подвешиваются и удерживаются в заданном положении на множестве удерживающих устройств до тех пор, пока все элементы (или по частям) не будут собраны и точно выровнены . Будучи уложенными и прочно закрепленными, сборные элементы прочно встраиваются в залитый на месте бетон ленточного фундамента, становясь частью фундамента, как показано на фиг. 2.

В наиболее распространенных каркасных системах предшествующего уровня техники колонны или рамы, несущие конструкции крыши/пола, опираются на одинарные фундаменты, посредством чего силы и изгибающие моменты передаются на фундаменты сосредоточенно. В данной системе, когда стеновые панели укладываются и нагружаются непрерывно вдоль ленточного фундамента, вертикальные усилия и изгибающие моменты передаются достаточно равномерно (распределяются по единице длины) по фундаменту. По сравнению с одинарными фундаментами, продольные ленточные фундаменты, за счет уменьшенного, существенно меньшего давления на поверхность контакта бетона с грунтом, могут быть заложены на меньшую глубину, благодаря чему равномерное распределение усилий и изгибающих моментов по длине ленты позволяет применять более тонкие и широкие размеры опорной полосы. Продольные раструбы-пазы, обеспечивающие жесткое примыкание стеновых панелей к фундаментам, требуют максимально точного выравнивания общего дна, поэтому их целесообразно отливать в заводских условиях при стабильных условиях, таких как; точные формы, с наличием всех необходимых инструментов в одном месте и защищенные от непогоды.

Применение сборных раструбных блоков, поставляемых на строительную площадку, порождает проблему их точного размещения и выравнивания по всему сформированному каналу, состоящему из множества таких блоков, перед заливкой бетона ленточного фундамента. С этой целью, чтобы завершить весь раструбный канал, а также обеспечить аккуратно подготовленный, идеально выровненный по горизонтали непрерывный продольный канал, используются удерживающие устройства, как показано на фиг. 7. Каждый сборный элемент временно удерживается парой таких устройств, как показано на фиг. 4. Расположенные таким образом, множество повторно отлитых элементов, собранных в канал, полностью нависают над дном траншеи на заданной глубине. Сформированная таким образом висячая продольная розетка, нижние части торцов смежных элементов могут располагаться идеально близко друг к другу, приводиться в соответствие друг с другом, как бы выравниваясь одними и теми же приспособлениями. Обращаясь теперь к фиг. 4, фермы регулируемой длины удерживающих/выравнивающих устройств ( 5 ), перемычка траншей опирается на две опоры ( 6 ), каждая из которых оснащена гидравлическими подъемными прессами для выравнивания вверх/вниз. Боковой наклон сборного элемента внутри траншеи предотвращается его подвешиванием на двух вертикальных стержнях предварительно выровненной длины. Продольный наклон элемента контролируют подъемными прессами на опорах. Движение в направлении оси элемента, а также боковое поступательное движение обеспечивается роликами между корпусом гидронапора и опорными подушками. Тончайшие горизонтальные перемещения в обоих горизонтальных направлениях выполняются путем скольжения корпуса опоры по опорной подушке с помощью гидравлических или подобных средств.

Для получения надлежащего соединения между сборным раструбным элементом и полосой, залитой на месте, необходимо предусмотреть достаточное количество арматуры, выступающей из нижней части сборного элемента, как показано на РИС. 2. Сборный элемент должен быть снабжен определенным количеством продольной арматуры, обеспечивающей небольшие прогибы при подъеме и транспортировке элемента, а также при стоянии над траншеей. После точного выравнивания такую ​​временную подвесную раструбную конструкцию заливают свежим бетоном, таким образом закрепляя ее постоянно.

Основная цель изобретения состоит в том, чтобы предоставить элементы фундамента и методы, которые значительно облегчают и ускоряют подготовку фундамента здания такого типа. Еще одна цель достигается за счет особенностей изобретения, которые позволяют сократить рабочую силу, необходимую для возведения фундамента. Это понятно; если сборные элементы имеют приблизительную длину 12 м, то достаточно небольшого числа квалифицированных рабочих, чтобы соорудить несколько сотен метров готового фундамента в день. Еще одно преимущество заключается в конфигурации сборных элементов, которые можно комбинировать различными способами для создания широкого спектра компоновок фундамента с помощью набора сборных компонентов раструбных каналов, которые могут быть предоставлены и доставлены на работу. сайт для быстрой сборки.

Изобретение особенно подходит для возведения фундаментов промышленных и подобных зданий с большими пролетами, хотя те же компоненты и методы могут быть использованы для любого другого здания, содержащего ленточные фундаменты аналогичного типа.

РИС. 1 представляет собой вид в перспективе типичного здания, опирающегося на ленточный фундамент с продольным раструбным пазом, как описано в настоящем изобретении.

РИС. 2 представляет собой вид в разрезе готового фундамента, показывающий сборный элемент, являющийся составной частью ленточного фундамента.

РИС. 3 представляет собой вид в перспективе сборного элемента.

РИС. 4 представляет собой вид в перспективе фрагмента площадки для строительства фундамента, иллюстрирующий процесс строительства, при котором текущий сборный элемент все еще висит на кране, снабженный удерживающими/выравнивающими устройствами, расположенными в траншее до выравнивания, и ленточной фундаментной плитой из залит фундамент.

РИС. 5 представляет собой вид в поперечном сечении, иллюстрирующий стадию процесса строительства, при которой сборный элемент, временно нависающий над траншеей, крепится горизонтальным болтом и двумя вертикальными стержнями перед повторным подвешиванием на ферме-ферме.

РИС. 6 — вид в поперечном сечении, иллюстрирующий этап строительного процесса, при котором сборный элемент, временно нависающий над траншеей, подвешивается на ферму-ферму, предварительно выровнявшись, и ожидает бетонирования ленточного фундамента.

РИС. 7 представляет собой вид в перспективе удерживающего/выравнивающего устройства, показывающий его составные части. На фиг. 1. Как правило, такие фундаменты, служащие для приема и поддержки данного типа конструкции, содержат непрерывные продольные раструбы-пазы ( 3 ) по всей длине ленточного фундамента ( 4 ). Вертикальные несущие панели ( 1 ), поддерживающие конструкцию крыши (также возможны одна или несколько конструкций междуэтажных перекрытий одновременно), представляют собой тонкостенные широкопрофильные консольные колонны, закрывающие внутреннюю часть здания, с прочно закрепленными нижними концами в продольный раструб фундамента ( 3 ) так, чтобы их верхние концы были свободны для опирания на элементы конструкции этажа.

Компоненты сборных раструбов ( 3 ), как показано на ФИГ. 2, заменяя традиционно отлитые на месте продольные раструбы, которые в случае традиционного строительства представляли бы собой наиболее трудоемкую часть возведения фундаментов, при этом доставляются на строительную площадку и быстро размещаются в подготовленных траншеях, как показано на ФИГ. 4, 5 и 6 . В качестве первого шага траншея ( 8 ) заданной ширины и глубины в соответствии с местными почвенными условиями и условиями площадки выкапывается ниже линии промерзания по периметру планировки здания. Широкие и неглубокие траншеи копают с помощью подходящего экскаватора. Поперечное сечение формы траншеи показано на фиг. 2. В очень связных грунтах предпочтительна форма траншеи, обозначенная пунктирной линией. Чем меньше сцепление грунта, тем более наклонные боковые стороны траншеи потребуются для предотвращения их оползания. В большинстве случаев, за исключением чрезвычайно несвязных грунтов, можно получить прочные грунтовые борта у дна траншеи, куда засыпаются ленточные фундаменты, так что дополнительные боковые опалубки не требуются, как видно на фиг. 2. После того, как траншея вырыта, процесс строительства фундамента, поддерживаемый соответствующим оборудованием и квалифицированной рабочей силой, протекает быстро и непрерывно с небольшим количеством рабочих. Как показано на фиг. 4, кран ( 10 ) подходящей грузоподъемности перемещается вдоль борта траншеи, непрерывно снабжаясь сборными узлами ( 3 ), доставляемыми транспортными средствами ( 11 ) на строительную площадку. Небольшая группа из четырех рабочих, расположенных вокруг траншеи, следуя за краном, выполняет крепление удерживающих/выравнивающих устройств к сборным продольным блокам раструбов. Таким образом, все еще висящий на стропах крана сборный узел раструба ( 3 ), снабженный двумя устройствами ( 5 ) каждый, становится таким образом способным стоять на стропах крана над траншеей, куда он помещается краном с помощью той же группы. Установив таким образом, стропы крана снимаются, и работа продолжается за счет того, что кран берет следующий элемент. Элемент ( 12 ), уже установленный в траншею описанным способом, впоследствии корректируется и выравнивается другой группой рабочих по особенностям удерживающих/выравнивающих устройств. Далее в траншею под нависающие сборно-монолитные раструбные элементы ( 13 ), которые, как показано на фиг. 4, образуют основание ленточного фундамента ( 4 ), прочно соединенного со сборным элементом ( 3 ) через его выступающую арматуру ( 3 . 3 ) согласно фиг. 2. Двигаясь далее, описанным выше кратко способом, вдоль траншеи, процедура занимает не более пятнадцати минут на двадцать метров длины готового фундамента (двадцать метров — это длина сборного блока). Организованная таким образом, с квалифицированными работниками, в условиях отсутствия перерывов или каких-либо помех, процедура выполняется даже со скоростью примерно 1 м/1 минуту, что означает 60 метров в час.

Более точное описание процедуры с необходимыми подробностями приведено в дальнейшем. Удерживающее/выравнивающее устройство ( 5 ), показанное на ФИГ. 7, состоит из основной фермы-фермы ( 5 . 1 ) длиной, превышающей ширину траншеи, с раздвижными концами ( 5 , 2 ), опирающейся на седла ( 6 . 5 ) на верхней части пары регулируемых опор ( 6 ), расположенных с каждой стороны траншеи, как показано на РИС. 6. Легкие фермы ( 5 . 1 ), которые легко переносят два человека, используются для перекрытия траншеи, удерживая подвешенный сборный элемент канала ( 3 ) внутри траншеи ( 8 ) над ее дном. Обе опоры ( 6 ) состоят из гидравлических подъемных прессов ( 6 . 1 ), используемых для перемещения вверх/вниз, размещенных внутри стального корпуса ( 6 . 2 ) с увеличенным основанием ( 6

7 . 300018 ). ), способный скользить в двух горизонтальных перпендикулярных направлениях. Расширенная база ( 6 . 3 ) корпуса опирается на опорную подушку ( 6 . 4 ) посредством набора роликов, движение которых ограничено в пределах области подкладки (преднамеренно опущены здесь, поскольку рассматриваются как имеющие второстепенное значение для настоящего изобретения). ).

Сборный раструбный элемент ( 3 ) висит на двух горизонтальных болтах прямоугольной формы ( 7 ), протянутых через прямоугольные отверстия ( 3 . 2 ) в обеих его тонких стенках. Отверстия прямоугольной формы ( 3 . 2 ) используются вместо круглых отверстий, чтобы предотвратить вращение болта вокруг своей оси, обеспечивая таким образом их вертикальное положение при установке на сборный элемент ( 3 ). Горизонтальный болт ( 7 ) подвешен на двух вертикальных стержнях ( 5 . 3 ), протянутых вертикально через отверстия основной фермы-фермы ( 5 , 1 ) симметрично относительно середины пролета. Длина обоих стержней ( 5 . 3 ) регулируется для достижения необходимого положения по высоте сборного элемента ( 3 ) на дно траншеи. Выбранная длина обоих вертикальных стержней ( 5 . 3 ) между вершиной фермы ( 5 . 1 ) и желаемым уровнем горизонтального болта ( 7 ) фиксируется двумя гайки ( 5 . 4 ). Закрепленный таким образом на определенном уровне гайками ( 5 . 4 ) одновременно на обоих устройствах подвесной сборный элемент висит без бокового наклона и готов к выравниванию.

Для целей подъема и перемещения каждый сборный элемент имеет две пары отверстий в его тонких стенках, расположенных примерно на четверть его длины, внутренние ( 3 . 1 ) и внешние ( 3 . 2 ), как показано на фиг. 3. Внутренняя пара отверстий ( ​​ 3 . 1 ) используется для крепления сборного элемента к стропам крана. В процедуре, как показано на фиг. 4, крепясь болтами к внутренним отверстиям ( 3 . 1 ) сборный элемент поднимается с грузовика краном, который, поворачиваясь в сторону траншеи, удерживает подвешенный элемент ( 3 ) на стропах над траншеей, пока рабочие не протянут болт ( 7 ) через оба торцевых отверстия ( 5 . 5 ) двух вертикальных стержней ( 5 . 3 ) и отверстия ( 3 9018 ) . 2 ) в стенах обоих элементов ( 3 ). Оба вертикальных стержня ( 5 . 3 ) (стоящие теперь вертикально из-за того, что их вращение предотвращается болтом прямоугольной формы, как было сказано ранее), кран постепенно опускает сборный раструбный элемент ( 3 ) в канаву до тех пор, пока вершина вертикальных стержней не окажется в пределах досягаемости рук рабочих. Ферма-ферма ( 5 . 1 ) затем соединяется с обеими вертикальными стержнями ( 5 . 3 ), фиксируется гайками ( 5 . 4

8 ) и опирается1 на опоры ( 1

8 ) . ). Теперь сборный элемент ( 3 ), подвешенный на двух удерживающих/выравнивающих устройствах, поддерживаемых с каждой стороны траншеи, можно снять со строп крана. Доска ( 15 ), расположенный над траншеей, используется для обеспечения доступа к устройству.

Точное выравнивание выполняется после того, как сборные швеллерные элементы будут временно размещены довольно грубо. Перед выравниванием точное положение размещенного в данный момент элемента получается путем перемещения его на всех четырех опорах ( 6 ) одновременно вдоль и перпендикулярно его продольной оси. Как было сказано ранее, каждая опора допускает такое движение, сдвигая корпус-основание ( 6 . 3 ) над опорной подушкой ( 6 . 4 ).

Выравнивание с заданием нулевого продольного наклона сборного элемента ( 3 ) выполняется на опорах ( 6 ) парой гидравлических прессов ( 6 . 1 ). Действуя одновременно, указанная пара прессов ( 6 . 1 ) на каждом конце элемента может увеличивать или уменьшать его вертикальный уровень. Если сборный элемент наклонен вбок, активируется однократное нажатие на одной стороне стержня для выполнения небольшой коррекции. Расположенное таким образом множество продольных раструбных элементов, подвешенных на стержнях, образует точно расположенную продольную раструб для всего фундамента, которую можно снова и снова корректировать, пока не будет достигнута требуемая точность. Указанная точность продольного раструба имеет большое значение на более позднем этапе возведения стен, когда панели монтируются и выравниваются в вертикальном положении. Наконец, полностью выровненная продольная раструбная канавка, нависающая над траншеей, заливается свежим бетоном, который заделывается в землю третьей группой рабочих, которые вслед за выравнивающей группой заканчивают работу по вибрированию и стяжке. Залитый на площадке ленточный фундамент ( 4 ) заполняет зазор между сборными продольными раструбами ( 3 ), жестко закрепленными на определенном расстоянии от дна траншеи ( 8 ). После затвердевания бетона ленточного фундамента ( 4 ) подъемно-выравнивающие устройства ( 5 ) снимаются.

Этапы при устройстве ленточного фундамента

Вторник, 28 марта 2017 г. — обновлено 8 января 2021 г.

Ленточный фундамент используется при строительстве на хорошем грунте. ФАЙЛ ФОТО.

Строительство дома требует ряда технических процедур, которые необходимо выполнить, чтобы убедиться, что у вас есть прочная конструкция и долговечный дом. Одним из них и самым важным является фундамент.

Ленточный фундамент
По словам Моисея Баабы, инженера-строителя компании Baaba, существует несколько типов фундаментов, наиболее распространенным из которых является ленточный фундамент, который используется там, где грунт имеет хорошую вместимость.

Он говорит, что необходимо построить фундамент, чтобы выдержать весь вес здания, мебели, приспособлений и установок, а также людей, находящихся в нем.
Он также должен перенести весь этот вес в землю.

Расчистка участка, зачистка или выравнивание
Первый шаг перед строительством дома, который включает в себя расчистку участка путем удаления щебня, травы, кустарников, стволов, а также обеспечение отсутствия застоя воды путем установки надлежащей дренажной системы.

Разметка и раскопки
По словам студента-архитектора Юлиуса Эренью, «после расчистки участка можно приступать к разбивке здания, строго следуя указаниям местных властей». Он поясняет, что в некоторых населенных пунктах требуется установить здание не менее чем на 1,5 метра (примерно 5 футов) от границы участка».

Эренью добавляет, что после выезда,
, можно начинать рытье траншей под фундамент, как указано в планах строительства. «Эти раскопки должны строго контролироваться, потому что любые сокращения, сделанные на фундаменте, повлияют на всю конструкцию».

Фундамент
Бааба говорит, что бетон определенной смеси готовится и заливается в выкопанные траншеи до определенной толщины и ширины. Обычно основание фундамента должно быть не менее 600 мм (2 фута) в ширину и не менее 200 мм (около 8 дюймов) в толщину.

Фундаментная стена (цокольная стена)
Стена, построенная из бетонного ленточного фундамента на высоту фундаментной плиты, и толщина фундаментной стены может варьироваться от участка к участку, поэтому стены возводятся в соответствии со строительными планами. .

Обратная засыпка и защита от отвалов
Инженер-строитель объясняет, что внутренняя часть построенных стен фундамента должна быть заполнена до требуемого уровня либо выкопанным грунтом, либо перевезенным грунтом, грунт должен быть уплотнен слоями для получения желаемых результатов. . Важно распылить немного воды на почву, чтобы смочить ее (не пропитывая материал полностью).

«Поверх утрамбованного грунта потребуется слой хардкорной засыпки, заданной толщины до необходимого уровня, поверх хардкора (отсыпки) насыпается слой песка для достижения ровного уровня, — поясняет Эренью.
