Среди всех разновидностей радиаторов, самыми качественными и надежными можно назвать биметаллические радиаторы отопления. Они сделаны из биметалла, то есть не из одного металла (алюминия или стали), а из комбинации этих металлов. Биметаллические радиаторы очень популярны и по продажам превысили свои аналоги. Все потому, что они имеют прекрасные технические характеристики, а это основное, на что обращают внимание при покупке.
Давайте детальней рассмотрим особенности биметаллических радиаторов отопления, узнаем их технические характеристики и свойства, а также плюсы и минусы.
Если вы не знакомы с этими изделиями, то благодаря статье сможете иметь о них представление и выбрать подходящий вариант для себя.
Особенности и виды радиаторов отопления
Биметаллические радиаторы отопления внешне очень напоминают обычные алюминиевые. Их прекрасный внешний вид дополняется плюсами как стали, так и алюминия. Ведь конструкция радиаторов довольно проста. Они состоят из стальных труб, по которым протекает теплоноситель, а также из алюминиевых панелей. Это позволяет эффективно обогревать помещение. Сталь довольно быстро нагревается потоками горячей воды, передавая свое тепло алюминию, а он, в свою очередь, нагревает воздух в комнате.
Оболочка из алюминия выполняет две роли: скрывает систему труб и делает биметаллический радиатор красивее, а также лучше распределяет тепло. И в отличие от стальных или чугунных батарей, биметаллические намного легче, поэтому монтаж выполнять куда проще.
Обратите внимание! Если вы хотите узнать рабочее давление и температуру, то это можно сделать в паспорте биметаллического радиатора.
Модель может отличаться друг от друга, в зависимости от изготовителей и характеристик.
На полках магазинов можно найти две разновидности биметаллических радиаторов:
- Биметаллические – батареи, которые имеют стальной сердечник из труб, что окружен оболочкой из алюминия. Их преимущество в том, что они очень прочные и исключают протечки. Такие модели выпускают компании из Италии (Global Style, Royal Thermo BiLiner). Даже отечественные компании из России, тоже выпускают данную продукцию. Один из представителей: Сантехпром БМ.
- Полубиметаллические – их принято считать «полукровками», так как эти радиаторы имеют только стальные трубы, что усиливают вертикальные каналы. В таком случае алюминий немного будет соприкасаться с водой. Такие радиаторы отопления будут эффективнее отдавать тепло, примерно на 10%. А к тому же их стоимость на 20% дешевле. На рынке можно найти российского производителя Rifar, китайского Gordi, итальянского Sira.
Отопительный радиатор каждого вида имеет свой параметр, поэтому специалисты не могут прийти к единому решению, какой из них лучше.
Цельные или секционные
Есть еще одно отличие биметаллических радиаторов, которое касается их конструктивных особенностей. В основном производятся изделия с определенным количеством секций. Чем их больше, тем больше будет тепла. Они могут быть разборными, то есть при потребности радиатор можно уменьшить или увеличить. На производстве изготовляют полностью каждую секцию, после чего соединяют их ниппелями. Количество секций парное.
Но, есть и второй вид радиаторных батарей – цельные. Их сердечник делается определенного размера, и его в будущем нельзя изменить. После чего стальные трубы обшиваются фигурной оболочкой из алюминия, покрытого эмалью. Подобный радиатор не лопнет даже в случае скачка давления до 100 атмосфер.
Обзор технических характеристик
Теперь детальней рассмотрим биметаллические радиаторы характеристики и свойства. Это нужно учитывать в первую очередь, прежде чем покупать тот или иной вид. Чем же особенны эти изделия и почему их называют одними из лучших? Давайте узнаем.
Отдача тепла
Пожалуй, именно для этого и покупаются радиаторы, чтобы обогревать помещение. Поэтому в первую очередь нужно обратить особое внимание на эти характеристики. Тепло, которое отдает радиатор, теплоноситель которого имеет температуру 70 градусов, измеряют в ваттах. Биметаллические батареи имеют превосходные показатели теплоотдачи, так как средний показатель находится в диапазоне 170-190 Ватт.
Сам процесс теплоотдачи довольно прост: он заключается в нагреве воздуха, а за счет особой конструкции батареи происходит конвенция.
Рабочее давление
Оно зависит от параметров и производителя. Все же, в среднем батарея может выдержать давление в 16-35 атмосфер. Этого вполне достаточно, ведь централизованная система способна выдавать не более 14 атмосфер, а автономная – около 10. А для того чтобы радиатор не лопнул при скачках давления, параметр делают с запасом.
Расстояние между осями
Размеры биметаллических радиаторов отопления могут быть самыми разными. А вот что касается межосевого расстояния, то вот стандартные значения:
- 200 мм;
- 300 мм;
- 350 мм;
- 500 мм;
- 800 мм;
Что это за расстояние? Это промежуток от верхнего коллектора к нижнему. Можно сказать, что это высота биметаллического радиатора. Благодаря этим самым разным размерам, можно выбрать изделие под любой интерьер и для разных потребностей.
Максимальная температура теплоносителя
Понятно, что температура теплоносителя внутри редко доходит до 100 градусов по Цельсию. Однако практически все изделия способны выдержать показатель в 90 градусов. Это просто отлично. И если вы увидели, что производитель заявляет до 100 градусов, можно понять, что он немного лукавит, так как больше 90 градусов пока подобные радиаторы не выдерживают.
Эксплуатационный срок и надежность
Если учесть технические характеристики, особенности и производителя, то можно быть уверенными в том, что гарантировано можно эксплуатировать батарею на протяжении 20 лет без всякого обслуживания. Но, это далеко не предел. При правильной эксплуатации, они способны прослужить очень долго.
Простота монтажа
В целом, биметаллические радиаторы отопления можно установить самостоятельно. Все же, простота и удобство зависит от габаритов, веса и наличия инструкции. Радует то, что секции батарей идентичные, а значит, их можно устанавливать как слева отопительной трубы, так и справа.
Нужно только подсоединить патрубок к радиатору с нужной стороны, а с противоположенной вмонтировать заглушками и краном Маевского для контроля.
Обратите внимание! Кран Маевского – очень полезная вещь. Благодаря ему батарею при ненадобности можно отключить вовсе, или же при возникновении завоздушивания, позволяет удалить воздух из системы.
К тому же в продаже есть изделия с патрубками внизу. Все комплектующие, патрубки и кронштейны должны идти в комплекте с радиатором.
Преимущества и недостатки биметаллических радиаторов
В конце предлагаем вам ознакомиться с положительными и отрицательными моментами использования радиаторов. Начнем с плюсов:
- Имеют высокую прочность.
- Выдерживают высокие показатели давления в системе.
- Радиаторы отопления способны прослужить долгую службу.
- Эффективно справляются с теплоотдачей.
- Устойчивы к повреждениям механического типа.
- Прекрасно смотрятся и не выпадают из интерьера.
- Большой ассортимент товаров, что позволяет выбрать оптимальный вариант.
- Являются одними из лучших среди аналогов.
Что касается недостатков, то они тоже есть:
- основной из них – это высокая стоимость. Но, учитывая технические характеристики и качество изделий, цена вполне оправдана;
- сердечник из стальных труб под воздействием теплоносителя и воздуха может ржаветь. Это происходит при ремонте или аварии в системе. В таком случае приходится сливать воду, и воздух начинает влиять на трубы. А еще они могут ржаветь от антифриза, который используется в частных домах. В таком случае лучше выбрать цельные батареи или чисто из алюминия;
- последний недостаток – небольшое проходное сечение патрубка.
Вот такие они радиаторы отопления биметаллические. Можно с уверенностью сказать, что пока на рынке им просто нет равных в характеристиках, работе, внешнем виде и параметрах. Многие пользователи, что приобрели изделия, вполне довольны своей покупкой.
Заключение
Биметаллические радиаторы – это прекрасный выбор как для автономного отопления, так и для централизованного. Они обладают прекрасными показателями, долговечны, красивы и надежны. Многие профессионалы рекомендуют выбирать именно эти батареи. Их опыт показывает, что лучше заплатить немного больше, но зато наслаждаться качественным теплом и прекрасной работой изделия. Учитывая эту информацию, можно выбрать подходящее изделие для себя.
- Как устранить засор в унитазе
- Чистим газовую колонку своими руками
- Как правильно установить унитаз своими руками
- Подвесной унитаз с функцией биде
Биметаллические радиаторы отопления размеры
Содержание
- Размеры радиаторов отопления биметаллических. Радиаторы отопления: высота и длина
- Какими бывают размеры стальных радиаторов отопления
- Алюминиевые модели
- Особенности монтажа радиаторов
- Размеры батарей отопления и их особенности
- Содержание
- Виды радиаторов отопления в зависимости от материала изготовления.
- Что необходимо знать о размерах батарей отопления?
- Размеры чугунных радиаторов отопления
- Размеры алюминиевых радиаторов отопления
- Размеры биметаллических радиаторов отопления
- Размеры стальных радиаторов отопления
- Мощность и размер
- Выбор габаритов батарей отопления
- Смотрите видео о том, как выбрать радиатор отопления:
- Post navigation
- Все о биметаллических радиаторах
- Устройство и свойства биметаллического радиатора
- Возможные проблемы при эксплуатации
- Конструктивные особенности
- Размеры батарей
- Расчет количества секций биметаллических батарей
- На что обратить внимание при выборе
- Установка радиаторов
Размеры радиаторов отопления биметаллических. Радиаторы отопления: высота и длина
Очень часто стильные чугунные ретро-радиаторы имеют небольшие ножки. В этом случае высота рассчитывается, конечно же, с их учетом.
Какими бывают размеры стальных радиаторов отопления
Конструктивно такие батареи отличаются и от чугунных, и от биметаллических.
Представляют собой стальные радиаторы единую панель прямоугольной формы. Внутри нее имеются каналы, предназначенные для теплоносителя. В продаже существуют также стальные радиаторы трубчатые. По внешнему виду они напоминают чугунные модели. В свою очередь, трубчатые батареи могут быть секционными или цельными.
Стальные радиаторы отопления размеры по высоте и ширине могут иметь самые разные. При выборе таких радиаторов в первую очередь обращают внимание на толщину. Чем больше этот показатель, тем мощнее батарея. Зависит толщина стальных радиаторов от количества панелей и рядов оребрения. Последний показатель может колебаться от 0 до 3. Таким образом, толщина радиатора из стали чаще всего составляет 61-170 мм.
Ширина трубчатых радиаторов отопления зависит от количества использованных в них секций. Модели этого типа из-за особого дизайна устанавливаются обычно только в офисах или административных помещениях.
Алюминиевые модели
Существуют алюминиевые радиаторы отопления, размеры по высоте и длине имеющие значительные или небольшие.
Но наиболее распространенным вариантом являются такие батареи с межосевым расстоянием 350 и 500 мм. Примерно 80% всех имеющихся на рынке алюминиевых моделей имеют именно такую высоту. Но иногда в продаже встречаются и радиаторы с межосевым расстоянием 20-80 см.
В последнее время производители начали выпускать и очень интересные плинтусные модели алюминиевых батарей. Визуально размеры радиаторов отопления этой разновидности очень небольшие. Все дело в их незначительной высоте. Однако длина у таких моделей может быть довольно-таки большой. При желании на рынке сегодня можно найти и очень интересные вертикальные алюминиевые радиаторы. У таких моделей высота может достигать 2-2,5 м, а ширина — быть незначительной.
Глубина радиаторов этой разновидности, как и биметаллических, может быть равна 8 или 10 см. Ширина секции алюминиевой батареи в большинстве случаев 8 см.
Особенности монтажа радиаторов
Размеры биметаллических радиаторов отопления, как и чугунных или алюминиевых, таким образом, следует подбирать как можно тщательнее.
Какие бы габариты, однако, ни имела батарея, устанавливать ее, конечно же, нужно правильно. К стене радиаторы отопления обычно крепятся на кронштейны. Перед их установкой в обязательном порядке делается разметка. Монтируют радиаторы или строго горизонтально, или с небольшим уклоном по направлению тока теплоносителя. В последнем случае из секций проще удалять воздушные пробки. Подключаться к магистралям батареи могут тремя способами: снизу, по диагонали и сбоку. В любом случае на каждый радиатор следует ставить индивидуальный вентиль. Это позволяет ремонтировать батарею без необходимости отключения всей системы отопления в целом. Также на каждый радиатор в обязательном порядке устанавливается и кран Маевского (или какой-нибудь его современный аналог).
Размеры батарей отопления и их особенности
Радиатор отопления – это отопительный прибор, в народе привычно именуемый «батарея». Отопительные приборы передают доставленное к ним по трубам тепло в помещения, которые нуждаются в обогреве.
Радиаторы отопления изготавливаются из различных материалов, вследствие чего имеют разную теплопроводность и способность выдерживать внутреннее давление.
Содержание
Виды радиаторов отопления в зависимости от материала изготовления.
Алюминиевые радиаторы отличаются хорошей теплопроводностью и теплоотдачей. Приятный внешний вид, легкость, способность выдерживать высокое рабочее давление – это плюсы.Минус: алюминий, вступая в реакцию с водой, выделяет водород, который накапливается в радиаторе. На первых порах необходимо ежедневно спускать с теплоносителей скопившийся газ, иначе система отопления не будет функционировать.
Биметаллический радиатор – модификация алюминиевого радиатора. Они так же красивы и эргономичны, как алюминиевые. Отличаются наличием внутренних стальных элементов. Способны выдерживать давление до сорока атмосфер, имеют больший запас прочности. Неприхотливы к среде.
Чугунные радиаторы отоплениястарого образца совершенно не эстетичны.
Красить их неудобно, но можно скрыть под специальными защитными экранами. Сейчас существуют более современные модели чугунных радиаторов усовершенствованного вида. Несомненный плюс чугунных радиаторов в их неприхотливости. Они способны служить до 50 лет без замены, им не страшна ни ржавая вода, ни наличие загрязнений. Минусом чугунного радиатора является низкая теплопроводность по сравнению с радиаторами, выполненными из современных материалов.
Стальные радиаторы отопления выпускаются двух видов: панельные, секционные и трубчатые.Панельные радиаторы недороги, неприхотливы, конструкция их про ста. Трубчатые радиаторы обладают очень высокой теплоотдачей и длительным сроком службы (до 25 лет). Над их созданием трудятся дизайнеры, что позволяет отнести этот вид стальных радиаторов к классу премиум. Секционные представляют собой конструкцию из нескольких секций связанных между собой с помощью точечной сварки.
Это значительно увеличивает срок эксплуатации и позволяет выдерживать перепады давления.
Стальной панельный радиатор
Мучаетесь вопросом о покупке водонагревателя, но не можете выбрать марку? Читайте в нашей статье, какой водонагреватель аристон купить.
Читайте интересную статью, как подключить алюминиевые радиаторы отопления тут.
Что необходимо знать о размерах батарей отопления?
Радиаторы отопления выпускают разного размера, что позволяет подобрать для их установки оптимальное место в помещении.
Ошибка в выборе размеров радиаторов отопления приведет к чрезмерно низкой, или, наоборот, высокой температуре в обогреваемом помещении.
Зная размеры радиаторов отопления, их мощность и площадь помещения, где собираетесь их установить, несложно подсчитать оптимальное количество необходимых отопительных приборов. Выбор высоты радиатора отопления зависит от предполагаемого места установки. Зачастую батареи отопления устанавливаются под окном, поэтому для расчёта высоты радиатора отопления необходимо замерить расстояние от пола до подоконника.
Так же все отопительные приборы должны находиться на одном уровне. По высоте радиаторы отопления подразделяются на три вида:
- Стандартная высота.
- Низкие радиаторы отопления.

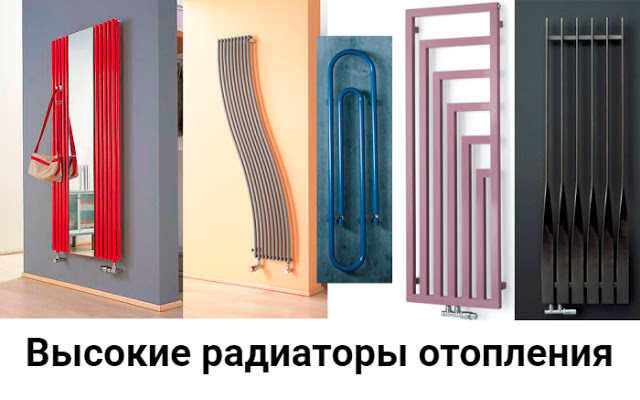

- Высокие радиаторы отопления.
Длина радиатора зависит от количества секций.
Размеры чугунных радиаторов отопления
- Стандартные размеры чугунных радиаторов отопления: длина секции 93 мм, глубина – 140 мм, высота 588 мм.
- Низкие радиаторы отопления размеры: высота 388 мм, остальные параметры те же.
- Высокие чугунные батареи отопления: высота от 661 до 954 мм, длина секции 76 мм, глубина — 203 мм.
Чугунные радиаторы отопления способны служить до 50 лет без замены
Размеры алюминиевых радиаторов отопления
- Стандартные размеры алюминиевых радиаторов отопления. высота 575-585 мм, длина секции – 80 мм, глубина – 80-100 мм.
- Низкие: высота от 200 до 400 мм, длина секции от 40 мм, глубина до 180 мм.
- Высокие: высота 590 мм, глубина 95 мм, длина секции 80 мм.
Алюминиевые радиаторы отличаются хорошей теплоотдачей
Размеры биметаллических радиаторов отопления
- Стандартные размеры биметаллических радиаторов отопления: высота 550 – 580 мм, длина секции 80-82 мм, глубина 75-100 мм.
- Низкие: высота 30 -500 мм, длина секции 80 мм, глубина – 95 мм.
- Высокие: высота 880 мм, длина секции 80 мм, глубина – 95 мм.
Биметаллические радиаторы собрали в себе все самые лучшие качества стальных и алюминиевых радиаторов
Размеры стальных радиаторов отопления
- Стандартные размеры секционных трубчатых радиаторов: высота 600 мм, длина радиатора 400-3000 мм.
- Низкие: высота 400-500 мм, длина радиатора 400- 3000 мм
- Высокие: высота 700- 900 мм, длина та же.
Стальные радиаторы чаще всего используются при системах индивидуального отопления
Мощность и размер
От размера отопительного прибора зависит его мощность. Средняя отопительная мощность секции чугунного радиатора стандартной высоты составляет 160 Вт. тогда как мощность секции алюминиевых и биметаллических радиаторов отопления – 200 Вт. Поэтому для качественного обогрева помещения размер приобретаемого чугунного радиатора должен быть больше, чем размер соответствующих по параметрам радиаторов из алюминия и биметаллических. Рассчитать мощность радиатора отопления для вашего помещения можно следующим образом. Для начала нужно узнать объем помещения. Для этого ширину умножаем на длину и на высоту. Длина – 5м, ширина- 3 м, высота -2,5. 5*3*2,5=37.5 куб.м Для обогрева 1 куб.м в стандартной постройке расходуется 41 Вт тепловой мощности. Для обогрева комнаты объемом 37,5 куб.м потребуется 37.5*41=1537,5 Вт, т.е. приблизительно 1600 Вт. На случай экстремальных холодов, при расчёте полученную мощность лучше увеличить на 15-20%. 1600+20%= 1920Вт = 1,92 кВт Зная мощность отопительного прибора, рассчитаем количество секций радиаторов стандартного размера. Мощность секции чугунного радиатора 160 Вт.1920:160 =11,25 т.е. 12 секций. Мощность секции алюминиевого радиатора 180Вт1920:180=10,6 т.е. 11 секций.Мощность секции биметаллического радиатора 200 Вт1920 :200=9,6 т.е. 10 секций.Мощность секции стального радиатора 140 Вт1800:140 =13,7 т.е. примерно 14 секций.
Округлять мощность всегда следует в большую сторону, занижать ее нельзя!
Это приблизительные данные, многое зависит от модели радиатора, его высоты, теплоотдачи. В принципе, каждый уважающий себя производитель на упаковке указывает, какова мощность одной секции радиатора. Зная ее, можно рассчитать точное количество секций, необходимых для обогрева вашего помещения.
Выбор габаритов батарей отопления
Габариты радиаторов отопления выбирают исходя из вырабатываемой ими тепловой мощности. Если радиаторы отопления помещать, как рекомендуется, под окнами, следует учитывать следующие особенности:
- расстояние от подоконника до верха радиатора не должно быть меньше 100 мм;
- расстояние от пола до радиатора – не менее 60 мм.
Длина радиатора отопления должна быть больше ширины окна на 55 — 75%.
Радиаторы отопления, которые уже, чем ширина окна, могут не создать достаточной тепловой завесы, т.е. не станут преградой для проникающего в помещение через оконные проемы холодного воздуха
Жизнь непредсказуема, а водонагреватель необходим. Если вопрос о покупке стал на первый план, то читайте, где солнечный водонагреватель купить.
Как сэкономить на отоплении расскажет статья «отопление на солнечных батареях: цена, удобство, монтаж». Читаем здесь.
Выбирая размер радиаторов для дома, помните, что расчёт тепловой мощности следует производить исходя не из объема помещения в целом, и учитывая объем каждой комнаты в отдельности. Так, если у вас несколько комнат, подсчитайте объем каждой их них, и вычислите, сколько радиаторов требуется для обогрева спальни, сколько – для кухни, сколько – для зала, для ванной, отдельно заострив внимание на размеры радиаторов отопления. Следует учитывать, что при использовании экрана для радиатора или декоративной решетки, должен быть произведен перерасчёт мощности радиатора в большую сторону.Допускается установка дополнительных радиаторов вдоль глухих стен в угловых комнатах, что предотвращает промерзание стен и защищает от сырости.
При покупке радиаторов отопления не полагайтесь во всем на продавцов.
Сделайте предварительные расчёты мощности, прикиньте необходимые размеры отопительных приборов. В этом случае вы не только приобретете те отопительные приборы, которые наиболее отвечают вашим запросам, но и можете сэкономить немалые деньги.
Смотрите видео о том, как выбрать радиатор отопления:
Представленное видео поможет вам при выборе радиатора отопления
Post navigation
Все о биметаллических радиаторах
Среди разных видов батарей биметаллические радиаторы занимают особое место. Сочетание положительных характеристик двух металлов – алюминия и стали – позволяет добиться выдающихся показателей прочности и теплоотдачи. Рассмотрим устройство и особенности этих приборов и познакомимся с правилами выбора и подключения биметаллических батарей.
Устройство и свойства биметаллического радиатора
Биметаллические радиаторы имеют комбинированную структуру – их внутренняя часть, контактирующая с теплоносителем, изготовлена из стали; внешняя часть, отвечающая за качество теплоотдачи, выполнена из алюминия. Такое распределение материалов позволяет по максимуму использовать положительные качества обоих металлов, нейтрализуя их недостатки.
От алюминия биметаллические радиаторы отопления получили:
- высокую теплоинертность;
- отличную теплоотдачу;
- быструю реакцию на регулирование температуры батареи.
Сердечник из стали наделил батареи следующими характеристиками:
- устойчивостью к перепадам давления и гидроударам;
- стойкостью к электрохимическим воздействиям;
- нетребовательностью к качеству теплоносителя;
- долговечностью.
В отличие от алюминиевых радиаторов. биметаллические батареи прекрасно переносят условия централизованных систем отопления.
Помимо этих достоинств, можно упомянуть следующие положительные характеристики батарей из биметалла:
- высокий порог предельного давления – 30–40 атмосфер;
- большая мощность при небольших габаритах;
- экономичность, обусловленная небольшим сечением каналов;
- удобство конструкции, позволяющей быстро снимать отдельные секции прибора для ремонта;
- легко рассчитываемое количество секций, необходимых для качественного прогревания помещения.
- продолжительный срок службы – до 25 лет;
- современный и привлекательный внешний вид.
Совет: поскольку внешне биметаллический секционный радиатор практически неотличим от алюминиевого, понять, какой радиатор перед вами, можно в первую очередь по весу. Биметаллический прибор со стальным сердечником значительно тяжелее алюминиевого аналога.
Возможные проблемы при эксплуатации
Приборы из биметалла имеют большое количество достоинств. Какие же из их особенностей можно отнести к недостаткам?
- Несмотря на возможность использования биметаллических батарей в системе с любым теплоносителем, низкое качество последнего отрицательно сказывается на продолжительности срока службы прибора.
- Разный коэффициент расширения у металлов, присутствующих в конструкции батареи, может со временем привести к нестабильности теплоотдачи, снижению прочности прибора.
- Использование в системе теплоносителя низкого качества может приводить к засорению каналов, появлению коррозии, ухудшению теплоотдачи.
Конструктивные особенности
Биметаллические батареи могут иметь две разновидности конструкции.
- Более дешевые модели отличаются наличием стальной сердцевины только в вертикальных каналах. Такие радиаторы иногда называют полубиметаллическими. Несмотря на то, что по своим характеристикам они значительно превосходят алюминиевые приборы, они все же не обладают достаточной прочностью, присущей полноценным биметаллическим батареям.
- Настоящие биметаллические отопительные приборы имеют цельный каркас из стали, в процессе производства заливаемый под давлением сплавом алюминия.
Отдельно можно упомянуть медно-алюминиевые радиаторы, которые по своим характеристикам превосходят все существующие виды батарей. Они обладают прекрасной стойкостью к коррозии, имеют превосходную теплоотдачу и продолжительный срок эксплуатации, но высокая стоимость не позволила им получить широкое распространение.
Размеры батарей
Габариты прибора имеют значение, поскольку при необходимых параметрах мощности он должен поместиться в нише под окном. Какие размеры могут иметь биметаллические батареи?
Биметаллические радиаторы отопления характеризуются стандартными размерами высоты. Прибор имеет маркировку, которая обозначает межосевое расстояние прибора – 200, 350 или 500 мм.
Важно! При выборе радиатора необходимо учитывать, что межосевое расстояние – это промежуток между входным и выходным отверстиями батареи, которое не соответствует всей высоте корпуса. Чтобы узнать реальную высоту прибора, нужно прибавить 80 мм к значению межосевого расстояния.
Полная высота прибора с разной маркировкой:
- маркировка 200 – реальная высота 280 мм;
- 350 – высота прибора 430 мм;
- 500 – высота 580 мм.
Ширина прибора отопления будет зависеть от количества секций, которое рассчитывается исходя из параметров помещения и мощности отдельной секции.
Внимание! Подбирая размер радиатора, не забывайте о том, в соответствии с техническими нормами прибор должен быть установлен на расстоянии не менее 10 см от подоконника и 6 см от пола.
Расчет количества секций биметаллических батарей
Сколько секций радиатора из биметалла могут полноценно обогреть помещение? Расчет биметаллических радиаторов требует знания двух параметров:
- сколько квадратных метров занимает площадь помещения;
- мощность одной секции прибора.
Согласно строительным нормам для обогрева 1 квадратного метра жилой площади требуется примерно 100 Вт мощности. Для того чтобы узнать общую мощность, необходимую для обогрева помещения. значение площади умножается на 100. Полученный результат делится на мощность секции выбранного радиатора.
Узнаем, сколько секций прибора понадобится для комнаты площадью 25 кв. м. при использовании биметаллического прибора, мощность одной секции которого равна 170 Вт.
- 25 х 100 = 2500 Вт – требуемая мощность.
- 2500. 170 =14,7 – округляем до 15 – получаем необходимое количество секций.
Учитывая тот факт, то параметры системы могут меняться из-за износа оборудования или засоров, можно добавить 20% запаса. Большее количество секций может понадобиться для обогрева угловой квартиры, помещения с большим количеством окон, высокими потолками. Для регионов с суровым климатом требуемое количество секций будет больше в 1,5–2 раза.
Важно! Поскольку батареи, имеющие количество секций, превышающее 10, прогреваются недостаточно эффективно, желательно установить несколько радиаторов с меньшим количеством секций.
На что обратить внимание при выборе
Выясним, какие характеристики биметаллического радиатора нужно изучить при покупке.
- Рабочее давление. Биметаллический секционный радиатор должен выдерживать постоянную нагрузку в 15 атмосфер, для централизованной системы отопления лучше выбирать прибор с максимальным значением рабочего давления.
- Номинальная мощность секции – нужна для расчета их количества.
- Размеры. Для стандартных подоконников высотой 80 см подойдет модель с межосевым расстоянием 500 мм.
- Толщина вкладок из стали. Чем толще стенки, тем прочнее прибор и тем дольше он прослужит.
- Цена. Биметаллические радиаторы стоят не менее чем на 20% дороже алюминиевых. Если цена ниже, скорее всего, это «полубиметалл» низкого качества.
Установка радиаторов
Какие трубы лучше всего подходят для биметаллических батарей? Опытные мастера советуют сочетать биметаллические радиаторы отопления с армированными полипропиленовыми трубами.
Допускается использование стальных и металлопластиковых труб на цанговых соединениях, однако в этом случае нужно быть готовым к протечкам и засорам. В силу своей надежности оптимальным способом соединения при подключении является метод точечной сварки.
Традиционно принято размещать радиатор под окном строго по центру. Это позволяет прибору создавать тепловую завесу, создающую препятствие для проникновения холодных потоков воздуха сквозь окно.
Какие могут быть варианты подключения биметаллического радиатора?
- Боковое или одностороннее подключение имеет максимальную эффективность, но только при небольшом количестве секций (до 12 штук). При большем числе секций отдаленный от подающей трубы участок будет плохо прогреваться.
- Нижнее подключение менее эффективно с точки зрения отдачи тепла, применяется только в случае специфической конфигурации системы.
- Диагональное подключение применяется для радиаторов с 12 и более секциями и позволяет добиться равномерного прогрева прибора.
Перед подключением на каждую биметаллическую батарею должен быть установлен клапан для спуска воздуха или кран Маевского, а также переходники для соединения с трубами.
Порядок подключения радиатора:
- После демонтажа старого оборудования с помощью строительного уровня производится разметка под установку нового прибора, высверливаются отверстия для кронштейнов.
- Кронштейны крепятся к стене с помощью дюбелей и цементного раствора.
- Батарея соединяется с подводящими коммуникациями, в месте соединения размещается кран или термостат.
Важно! Поскольку биметаллический секционный радиатор имеет узкие внутренние каналы, которые очень легко забиваются мусором из отопительной системы, до подключения перед каждой батареей нужно обязательно установить фильтр грубой очистки.
Источники: http://fb.ru/article/266014/razmeryi-radiatorov-otopleniya-bimetallicheskih-radiatoryi-otopleniya-vyisota-i-dlina, http://prootoplenie.
com/otopitelnoe-oborudovanie/batarei-radiatory/razmery.html, http://mr-build.ru/otoplenie/radiatory-bimetallicheskie.html
Как вам статья?
Размеры алюминиевых радиаторов: объем сечения, высота
При построении любой системы отопления используются разные типы радиаторов. Любая система отопления должна проектироваться с учетом количества радиаторов и их внутреннего объема. Каждая секция радиатора имеет определенный объем, и при монтаже системы отопления нужно точно знать количество секций в батарее. От правильного расчета количества секций зависит эффективность и правильная работа системы отопления.
Какие существуют типы радиаторов?
На сегодняшний день наиболее распространены следующие типы радиаторов:
- радиаторы чугунные;
- радиаторы из алюминиевого сплава;
- биметаллические радиаторы.
Разновидности нагревательных батарей
Стандарт
Эти устройства доступны в диапазоне высот, как правило, от 300 до 750 мм, с самым большим диапазоном длин и конфигураций высотой от 450 до 600 мм в высоту.
Длина колеблется от 200 мм до 3 м и более, при наибольшем диапазоне от 450 мм до 2 м в длину.
Панели и конвекторы
Такие радиаторы обычно состоят из одной или двух панелей, но иногда встречаются и 3-панельные. Современные однопанельные радиаторы имеют гофрированную панель, образующую ряд ребер (называемых «конвекторами»), прикрепленных к задней (обращенной к стене) стороне панели, что увеличивает конвекционную мощность батареи. Они широко известны как «одиночные конвекторы» (SC). Радиаторы, состоящие из двух панелей с ребрами, уложенными друг на друга (с ребрами посередине), известны как радиаторы «двойного конвектора» (DC). Существуют также двойные радиаторы, состоящие из одной оребренной панели и одной неоребренной панели. Радиаторы старого образца состояли из одной или двух панелей без конвекционных ребер.
Традиционный стандартный радиатор имеет швы вверху, по бокам и внизу каждой панели (там, где листы штампованной стали соединяются вместе). В настоящее время большинство шовных батарей продаются с установленными сверху и по бокам декоративными панелями (верхние имеют вентиляционные отверстия для циркуляции воздуха), и такие батареи известны как «компактные».
Альтернативный вариант радиатора с верхним швом использует один лист прессованной стали, и этот лист скручивается вместе в верхней части радиатора.
Батареи с низкой температурой поверхности
Конструкция большинства этих радиаторов такова, что их излучающие поверхности имеют относительно низкие температуры при нормальной температуре системы отопления. Их применяют везде, где есть риск ожогов – чаще всего в детских учреждениях, домах престарелых, больницах и больницах.
Дизайнерские батареи
Существует огромный выбор дизайнов радиаторов, которые могут быть более привлекательными для глаз, чем их обычные аналоги. Некоторые дизайнерские батареи доступны в высоких узких конфигурациях, которые могут подходить для помещений, например, с узкими стенами рядом с дверями, где обычные радиаторы не могут обеспечить достаточную мощность при ограниченном доступном пространстве на стене.
Радиаторы-плинтусы
Эти устройства обычно маскируются под плинтуса.
Работа этих радиаторов аналогична эффекту «теплого пола», так как глаз пользователя не замечает секций радиаторов на стенах. Установка плинтусов позволяет сэкономить внутреннее пространство помещения.
Полотенцесушители
Эти радиаторы специально разработаны для сушки полотенец, а также для слива ванн и душевых кабин. Однако тепловая мощность полотенцесушителей значительно снижается, когда они накрыты полотенцами, и даже если они не накрыты с полотенцами полотенцесушители способны рассеивать гораздо меньше тепла, чем обычные батареи аналогичного размера. Обычно полотенцесушителей недостаточно для обогрева помещений. Они используются только в относительно небольших и хорошо изолированных ванных комнатах. Некоторые конструкции полотенцесушителей содержат обычный радиатор с вешалками для полотенец сверху, а иногда и по бокам радиатора. Такие устройства обладают лучшей теплоотдачей.
Тепловая мощность радиаторов с разным межосевым расстоянием
Второй ключевой характеристикой биметаллических радиаторов является тепловая мощность .
По этому параметру определяют, сколько секций радиатора необходимо для эффективного обогрева помещения определенной площади. Данная характеристика биметаллического радиатора напрямую зависит от величины межосевого расстояния :
- 500 мм — тепловая мощность от 170 до 200 Вт.
- 350 мм — от 120 до 140 Вт.
- 300 — от 100 до 145 Вт.
- 200 — около 100 Вт.
Точное значение тепловой мощности зависит от модификации прибора, эта характеристика биметаллического радиатора указывается в техническом паспорте на изделие. Он рассчитывается следующим образом: оценивается количество теплоты, отдаваемое радиатором при температуре рабочей среды +70 градусов Цельсия. Напомним, что в России используется следующий стандарт: для обогрева помещения площадью 10 квадратных метров требуется тепловая мощность 1 кВт .
Для определения необходимого количества секций можно использовать следующую формулу: N = S * 100 / Q где:
- N – оптимальное количество секций.
- S — площадь помещения.
- Q — индекс паспорта раздела.
Количество теплоносителя в батарее отопления
Правильно подобранный объем теплоносителя в секции позволяет радиатору отопления работать наиболее оптимально. Количество воды в радиаторе влияет не только на работу котла, но и на эффективность всех элементов системы отопления. От правильного расчета объема воды или антифриза зависит также наиболее рациональный подбор остального оборудования, входящего в систему отопления.
Объем охлаждающей жидкости в системе также необходимо знать, чтобы правильно подобрать расширительный бачок. Для домов с центральной системой отопления объем радиаторов не столь важен, а вот для автономных систем отопления объем воды в секциях радиаторов нужно знать доподлинно. Также нужно учитывать объем трубопроводов системы отопления, чтобы котел отопления работал в правильном режиме. Существуют специальные таблицы для расчета внутреннего объема трубопроводов в системе отопления.
Нужно только правильно измерить длину труб отопительного контура.
Сегодня наиболее востребованы радиаторы из биметалла и алюминиевого сплава. Биметаллическая радиаторная секция высотой 300 миллиметров имеет внутренний объем 0,3 л/м, а секция высотой 500 миллиметров имеет объем 0,39 л/м. Такие же показатели у секции радиатора из алюминиевого сплава.
Также до сих пор используются чугунные радиаторы. Импортная чугунная секция высотой 300 миллиметров имеет внутренний объем 0,5 л/м, а такая же секция высотой 500 мм имеет уже внутренний объем 0,6 л/м. Чугунные батареи отечественного производства высотой 300 мм имеют внутренний объем 3 л/м, а секция высотой 500 мм имеет объем 4 л/м.
Вода или антифриз
В качестве теплоносителя чаще всего используется обычная вода, но также применяются антифриз и дистиллят. Антифриз используется только в том случае, если место жительства не постоянное. Антифриз необходим, когда система отопления зимой не работает.
Использование антифриза в качестве теплоносителя намного дороже, чем использование обычной воды. Чтобы не тратить лишние деньги при использовании антифриза в качестве теплоносителя, необходимо точно знать объем системы отопления. Следует подсчитать количество секций радиаторов и рассчитать объем радиаторов по вышеуказанным параметрам. Объем трубопровода определяется с помощью специальной таблицы. Но для этого сначала нужно обычной рулеткой измерить длину труб.
В конце расчетов объемы трубопроводов и объемы радиаторов отопления складываются, и уже на основании этих данных закупается необходимое количество антифриза. Также эти данные пригодятся для определения количества воды, которое будет использовано в системе отопления. Эта информация позволит максимально гибко настроить котёл, а также другие элементы отопительного контура.
Что такое биметаллический радиатор
Несмотря на большой ассортимент батарей отопления, современные биметаллические радиаторы сейчас пользуются большой популярностью, благодаря своим преимуществам.
Для начала рассмотрим, что это за устройство.
Устройство
Конструкция может быть цельной или сборной, состоящей из двух металлов. Все изделия делятся на 2 группы в зависимости от используемых материалов: сталь и алюминий, медь и алюминий.
Отопительный прибор первого типа имеет следующую конструкцию: стальная труба с горизонтальными коллекторами и вертикальными колоннами, с закрепленным алюминиевым радиатором. Поскольку теплоносителю приходится контактировать только со сталью, максимальная температура в таких батареях не превышает +110°С, а допустимое давление должно быть не более 40 бар. Каждое соединение надежно герметизировано, чтобы свести к минимуму вероятность протечки. Нагреватель всегда можно увеличить, так как допустимо наращивание дополнительных секций.
Каждая секция имеет трубчатый стальной сердечник, по которому транспортируется теплоноситель. Сердцевина представляет собой 2 трубки, соединенные тонкой колонкой. Имеют резьбу, необходимую для соединения секций.
Алюминиевый теплообменник имеет довольно сложную форму и множество конвекционных воздуховодов.
Аккумуляторы из алюминия и меди имеют цельную конструкцию. В алюминиевом корпусе находится медная катушка, для изготовления которой используется метод пайки. Он способен выдерживать рабочее давление до 50 бар. В таких аккумуляторах теплоноситель будет контактировать с медью. Этот металл имеет более высокую теплопроводность, чем сталь, кроме того, он не боится отложений, так как внутренняя поверхность трубы практически не имеет шероховатостей. Это дает возможность использовать любой теплоноситель, не только воду.
Биметаллическая батарея имеет уникальную конструкцию, позволяющую уменьшить вес и повысить теплопроводность. Благодаря небольшому весу установку таких радиаторов можно проводить даже на стены из гипсокартона. На внешней поверхности предусмотрен специальный защитный слой, повышающий устойчивость изделия к механическим и химическим повреждениям. Короче говоря, дизайн сочетает в себе достоинства двух разных металлов.
Технические характеристики
Современные отопительные приборы легкие, надежные и отлично проводят тепловую энергию. Благодаря металлической поверхности изделия легко впитывают тепло и отдают его окружающему пространству, быстро его прогревая.
Прежде чем выбрать такие радиаторы, необходимо ознакомиться с их техническими характеристиками. Это позволит вам принять правильное решение при организации отопления вашего дома. Любая батарея должна быть прочной, чтобы с легкостью поддерживать давление в системе. И в этом плане на первое место выходят биметаллические радиаторы: максимально допустимый порог давления составляет 50 бар. В среднем срок их службы достигает 20 лет. Они необычайно прочны и имеют современный элегантный дизайн.
При межосевом расстоянии 500 мм система показывает высокую теплоотдачу: тепловая мощность варьируется от 170 до 190 Вт. Так как теплоноситель должен соприкасаться со сталью, а не с алюминием, максимально допустимое рабочее давление увеличивается .
Следует отметить, что в системах этот показатель редко превышает 15 бар. Тем не менее, биметаллические радиаторы служат своеобразным гарантом качества, так как лучше всего устойчивы к гидроударам. И покупатель ценит эту надежность.
За счет малого диаметра каналов в радиаторах объем теплоносителя легко уменьшается в 2-3 раза. Это позволяет батареям быстрее реагировать на команды термостата – процесс обогрева станет еще более комфортным.
Преимущества
По сравнению с популярными традиционными решениями, выпускаемые биметаллические радиаторы имеют массу положительных качеств.
Ключевые преимущества отопительного оборудования.
- Долгий срок службы … Объясняется качественной сборкой и применением в конструкции двух разных металлов.
- Высокий индекс прочности . Это преимущество было достигнуто за счет использования стального сердечника, который не только отлично противостоит высокому давлению, но и не боится гидравлических ударов, возможных в системе отопления. Схемы подключения бывают разные, но эту работу следует доверить специалистам.
- Хорошая теплоотдача … Тепло будет быстро распространяться по комнате, ведь внешний корпус устройства выполнен из алюминия. Даже стандартная модель способна рассеивать тепло 190 Вт, что больше возможностей одноэлементного излучателя.
- Коррозионностойкий … Охлаждающая жидкость контактирует со сталью, которая не боится коррозионных процессов, благодаря чему продлевается срок службы.
- Быстрая реакция на термостат … Биметаллические устройства имеют меньший объем теплоносителя, что позволяет термостату быстрее реагировать на изменение настроек.
- Привлекательный дизайн … Алюминий, как металл, легко поддается литью, поэтому из него делают самые разнообразные конструкции, подходящие для любого интерьера.
Схемы подключения бывают разные, но эту работу следует доверить специалистам. Биметаллические батареи имеют множество преимуществ, но идеального материала просто не существует.
недостатки
Прежде чем выбирать такие аккумуляторы, необходимо ознакомиться с их слабыми местами.
Что касается недостатков, то их немного:
- высокая цена … Это если сравнивать с более традиционными решениями. Но следует отметить, что биметалл — прочный и долговечный материал, поэтому такая покупка — долгосрочное вложение;
- дешевые модели не защищены от коррозии. Со временем на них нападает ржавчина, портящая качество и сокращающая срок службы.
Как видите недостатков практически нет. И если вы сделаете выбор один раз правильно, трудностей больше не будет.
Цены на разные модели биметаллических радиаторов отопления
биметаллические радиаторы отопления
Средние данные
Если по какой-то причине пользователь не может определить точный объем воды или антифриза в радиаторах отопления, то можно усреднить данные использовать те, которые применимы к определенным типам радиаторов отопления.
Если, скажем, взять панельный радиатор 22 или 11 типа, то на каждые 10 см этого отопительного прибора будет приходиться 0,5-0,25 л теплоносителя.
Если нужно определить «на глаз» объем секции чугунного радиатора, то для советских образцов объем будет колебаться от 1,11 до 1,45 л воды или антифриза. Если в системе отопления используются импортные чугунные секции, то такая секция имеет вместимость от 0,12 до 0,15 л воды или антифриза.
Есть еще один способ определения внутреннего объема секции радиатора — нижние горловины закрыть, а воду или антифриз залить в секцию через верхние — доверху. Но это не всегда работает, так как радиаторы из алюминиевого сплава имеют довольно сложную внутреннюю структуру. В такой конструкции не так просто удалить воздух из всех внутренних полостей, поэтому этот способ измерения внутреннего объема для алюминиевых радиаторов нельзя считать точным.
Правильный расчет
Также нужно учитывать тот факт, что в теплообменнике котла отопления также находится некоторое количество теплоносителя.
Теплообменник настенного котла отопления вмещает от 3 до 6 литров воды, а приборов напольного отопления от 9 до 30 литров.
Выяснив наверняка внутренний объем всех радиаторов отопления, трубопроводов и теплообменника, можно переходить к подбору расширительного бачка. Этот элемент системы отопления очень важен, так как от него зависит поддержание оптимального давления в контуре отопления.
Как рассчитать количество секций
Исходя из санитарных норм, на 1 квадратный метр помещения требуется 100 Вт мощности. Расчет следующий: считается площадь жилья – длина умножается на ширину. Полученную цифру умножают на 100 Вт и делят на теплоотдачу одной секции.
Например, возьмем комнату 3 на 4 метра. Рассчитать можно по приведенной выше формуле: К = 3×4×100/200 = 6. Здесь цифра 200 – это коэффициент теплопередачи одной секции.
Расчет секций биметаллических радиаторов отопления по площади более точный. Расчеты те же, только исходные данные – теплопроизводительность на 1 м³.
Нормированное значение 41 Вт.
Итак, комната 3 на 4 метра, высота потолков 2,7 метра. Объем (V) = 3 × 4 × 2,7 = 32,4 м³. Мощность радиатора (Р) = 32,4×41 = 1328,4 Вт. Количество секций (К) = 1328,4/20 = 6,64. Объемный метод более точен, так как учитывает высоту потолков, что позволит добиться оптимального обогрева.
Выход
Точное определение общего объема системы отопления определяет ее правильную работу и эффективность, а также работу в оптимальном режиме других элементов системы. Самое главное в правильном определении объема отопительного контура то, что каждый котел рассчитан на определенный объем теплоносителя. Если объем системы отопления избыточен, то котел будет работать непрерывно. Это значительно сократит срок службы отопительного прибора, повлечет за собой незапланированные расходы. Объем отопительного контура необходимо правильно рассчитать.
AKFA ПРЕДСТАВЛЯЕТ НОВУЮ ПРОДУКЦИЮ
- Akfa Group
- 19 МАРТА 2020 ГОДА
В Hyatt Regency Tashkent компания AKFA представила новинки биметаллических, алюминиевых и стальных секционных радиаторов отопления.
В Hyatt Regency Tashkent компания AKFA представила новинки биметаллических, алюминиевых и стальных секционных радиаторов отопления. 14 марта в отеле Hyatt Regency Tashkent состоялась презентация новинок линейки радиаторов отопления AKFA. В презентации приняли участие представители строительных компаний, партнеры компании и специалисты. Публике были представлены две новинки из линейки секционных радиаторов – биметаллический секционный радиатор Castello и алюминиевый секционный радиатор премиум-класса Caliente. Также гости ознакомились с новинкой для узбекского рынка – стальным панельным радиатором марки LiderLine. В продолжение мероприятия гостям и партнерам рассказали о преимуществах новинок, затем последовал интенсивный обмен вопросами и ответами. Мероприятие завершилось розыгрышем, где победители были награждены памятными призами.
В чем изюминка представленных новинок?
Caliente, что в переводе с испанского означает «горячий, горячий», создан для того, чтобы рядом с ним всегда было тепло, даже в холодные зимние дни.
Это алюминиевый секционный радиатор премиум-класса, который отличается высокой теплоотдачей (200 Вт), антикоррозийным покрытием, улучшенным дизайном и улучшенными конвекционными свойствами. Глубина секции составляет 100 мм, что делает ее идеальной для индивидуального отопления. Радиаторы Caliente удовлетворят даже самых требовательных клиентов, которые ценят надежность, комфорт и долговечность. Алюминиевые секционные радиаторы позволяют отапливать помещения практически любых размеров, и это ощутимое преимущество при установке в частных домах и коттеджах.
Выбирая радиатор отопления, потребитель должен быть уверен в его надежности и долговечности, ведь батарея устанавливается не на один год. Поэтому важно знать, что однажды она не потечет и не испортит пол и мебель.
Алюминиевые радиаторы считаются самыми эффективными из-за высокой теплопроводности алюминия, который быстрее нагревается и отдает больше тепла.
