Разделительный трехходовой кран: Клапан регулирующий (разделительный) трехходовой, HEIMEIER

Клапан регулирующий (разделительный) трехходовой, HEIMEIER

Клапан регулирующий (разделительный) HEIMEIER трехходовой

Трёхходовой разделительный клапан предназначен для распределения потока жидкости в системах отопления или охлаждения, изготовлен из бронзы и оснащён защитным колпачком. Шток клапана изготовлен из нержавеющей стали и оснащен двойным кольцевым уплотнением. Наружное кольцевое уплотнение можно заменять без дренажа системы.



Ключевые особенности

• Корпус из литьевой бронзы,
• Коррозионная стойкость и безопасность
• Шток из нержавеющей стали с двойным кольцевым уплотнением
• Внешнее кольцевое уплотнение может быть заменено без дренажа системы

Конструкция:

Принцип действия:

• Электротермический привод EMO T (брошюра: «EMO T») используется для двухточечного регулирования с использованием внешнего источника эл. питания. В нормально-открытой (NO) модели клапана, прямой канал I-II трехходового разделительного клапана открыт при отсутствии подачи напряжения, а изогнутый выходной канал I-III — закрыт. В нормально-закрытой (NC) модели клапана прямой канал I-II трехходового разделительного клапана закрыт при отсутствии подачи напряжения, а угловой выходной канал I-III — открыт.
• Термостатические головки (Термостатическая головка K с контактным или погружным датчиком) используются для пропорционального регулирования без использования внешнего источника эл.питания. При работе также возможны промежуточные положения штока клапана. По мере роста температуры прямой канал I-II закрывается, а угловой выходной канал I-III открывается.
• Электротермические приводы EMO 1, EMO EIB, EMOLON и/или EMO 3 / EMO 3/230 используются для пропорционального регулирования и/или трехступенчатого регулирования с использованием внешнего источника эл.питания. Фактическое направление перемешения штока определяется типом регулятора или типом эл.
  подключения (брошюры « EMO», «EMO EIB», «EMOLON»)

Для пропорционального управления без дополнительной энергии устанавливаются термостатические головки.
Для пропорционального или трехточечного управления устанавливаются исполнительные механизмы EMO 1, EMO EIB, EMOLON или EMO 3.
Для двухточечного управления устанавливается исполнительный механизм EMO T. (страница товара EMO T)

Применение

Распределительная функция:
Переключение между теплопотребляющими приборами, например, отопительными контурами и крнтуром ГВС, или между различными теплогенерирующими устройствами, например, водонагревателями, тепловыми насосами или солнечными энергосистемами.

Смесительная функция:

Регулировка смешивания посредством установки на возвратном трубопроводе (внешняя смесительная точка). Приблизительно равный объемный расход во вторичном контуре.

1.  Первичный контур
2. Вторичный контур



 Приобрести оборудование HEIMEIER в интернет-магазине G-SCM.ru с доставкой по РФ

• Размещение заказа: [email protected] | личный кабинет | online-консультант | купить в 1 клик
• Техническая поддержка

• Система скидок
• Доставка автотранспортом интернет-магазина G-SCM.ru; доставка транспортными компаниями


      Нажмите на логотип для расчета ориентировочной стоимости

Производитель:

HEIMEIER

Страна:

Германия

Рабочее давление:

PN10

Материал корпуса:

Бронза

Уплотнение штока:

Двойное кольцевое уплотнение

Шток:

Нержавеющая сталь

MAX рабочая температура:

+120°C

Тип управления:

Термопривод / Термоголовка

Конструктивная особенность:

Внешнее кольцевое уплотнение может быть заменено без дренажа системы

Дифференциальное давление :

Допустимое диф. давление DN 15=1,20 бар, DN 20=0,75 бар, DN 25=0,50 бар

Назначение использования:

Системы отопления и холодоснабжения

Присоединение:

Резьбовое

Резьба:

НР / НР / НР

Примечание:

Выполняет смесительные или распределительные функции

Техническое описание (3-way_reversing_valve_RU_low.pdf, 1,222 Kb) [Скачать]

Трехходовой разделительный клапан

ИНФОРМАЦИЯ О ПРОДУКЦИИ

Корпус из литьевой бронзы,

Коррозионная стойкость и безопасность

Подходит для использования со всеми термостатическими головками и приводами HEIMEIER

Шток из нержавеющей стали с двойным кольцевым уплотнением

Внешнее уплотнительное кольцо может быть заменено под давлением

ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ

Технические характеристики

Область применения:

Системы отопления

Функция:

Распределение потоков

Диапазон размеров:

DN 15-25

Номинальное давление:

PN 10

Макс.

перепад давления (ΔpV):

DN 15: 120 кПа = 1.20 бар
DN 20: 75 кПа = 0.75 бар
DN 25: 50 кПа = 0.50 бар

Температура:

Макс. рабочая температура: 120°C, с защитным колпачком или приводом 100°C.
Мин. рабочая температура: 2°C
Пар низкого давления 110°C / 0,5 бар.

Материал:

Корпус клапана: коррозинно-стойкая литьевая бронза
Уплотнение: EPDM
Конус клапана: EPDM
Возвратная пружина: Нержавеющая сталь
Вставка клапана: Латунь
Шток: Шток из стали Niro с уплотнением из двойного уплотнительного кольца. Наружное уплотнительное кольцо можно заменить под давлением.

Маркировка:

THE, DN, PN, код страны, стрелка, указывающая направления потока, маркировка выходов (I, II, III).
Черный защитный колпачок.

Соединение:

Соединение с резьбовыми фитингами или фитингами под пайку. Плоским уплотнением.

Соединение термостатических головок и приводов:

HEIMEIER M30x1,5

АРТИКУЛЫ

Артикулы изделий

Трехходовой разделительный клапан

с плоским уплотнением

DN	D	L	L1	H	SW	Kvs	EAN	№ изделия
15	G3/4	62	25,5	26,0	30	2,47	4024052222711	4160-02. 000
20	G1	71	35,5	31,0	37	3,48	4024052223114	4160-03.000
25	G1 1/4	84	42,0	33,5	47	5,12	4024052223510	4160-04.000

SW = Размер гаечного ключа

Трехходовой разделительный клапан

Трехходовой разделительный клапан

с плоским уплотнением

DN	D	L	L1	H	SW	Kvs	EAN	№ изделия
15	G3/4	62	25,5	26,0	30	2,47	4024052222711	4160-02. 000
20	G1	71	35,5	31,0	37	3,48	4024052223114	4160-03.000
25	G1 1/4	84	42,0	33,5	47	5,12	4024052223510	4160-04.000

SW = Размер гаечного ключа

Аксессуары

Соединительный штуцер для трехходовых разделительных клапанов с плоским уплотнением

Клапан DN	D	L	I	EAN	№ изделия
15 (1/2″)	R1/2	27,5	13,2	4024052222810	4160-02. 010
20 (3/4″)	R3/4	30,5	14,5	4024052223213	4160-03.010
25 (1″)	R1	33,0	16,8	4024052223619	4160-04.010
	Ø трубы
20 (3/4″)	22	23,0	17,0	4024052225217	4160-22.039
25 (1″)	28	27,0	20,0	4024052225415	4160-28. 039

Соединительный штуцер для трехходовых разделительных клапанов с плоским уплотнением

Соединительный штуцер для трехходовых разделительных клапанов с плоским уплотнением

Клапан DN	D	L	I	EAN	№ изделия
15 (1/2″)	R1/2	27,5	13,2	4024052222810	4160-02.010
20 (3/4″)	R3/4	30,5	14,5	4024052223213	4160-03.010
25 (1″)	R1	33,0	16,8	4024052223619	4160-04. 010
	Ø трубы
20 (3/4″)	22	23,0	17,0	4024052225217	4160-22.039
25 (1″)	28	27,0	20,0	4024052225415	4160-28.039

ФОТОГРАФИИ

4160-02-000-4c-hi

Выберите формат .jpg.gif.epsСкачать

Frontpage-dreiwege-umschalt

Выберите формат .jpg.gif.epsСкачать ФОТОГРАФИИ ЧЕРТЕЖИ 2D/3D

В чем разница между трехходовыми регулирующими клапанами слияния и трехходовыми распределительными клапанами?

В чем разница между трехходовыми регулирующими клапанами слияния и трехходовыми распределительными клапанами?

Что такое трехходовой регулирующий клапан?

Трехходовые регулирующие клапаны, доступные в слиянии и расхождении, состоят из пневматического/электрического привода и трехходового слияния или трехходового расхождения регулирующего клапана.

Обычно используются электрические трехходовые регулирующие клапаны и пневматические трехходовые регулирующие клапаны.

Этот продукт отличается компактной конструкцией, легким весом, чувствительным действием и точными характеристиками потока. Он может напрямую принимать вход регулирующего прибора (4-20 мА постоянного тока, 0-10 мА постоянного тока или 1-5 В постоянного тока) и другие управляющие сигналы. С однофазным источником питания он может управлять работой для достижения автоматического регулирования и контроля текучей среды в технологическом трубопроводе. Этот клапан можно использовать для управления параметрами газа, жидкости, пара и других сред, такими как давление, расход, температура, уровень и другие параметры, для поддержания заданного значения. Его можно использовать для точного контроля параметров процесса, таких как давление, скорость потока, температура, уровень жидкости и другие параметры газовых, жидких и паровых сред для поддержания заданного значения, и широко используется в химической, нефтяной, металлургической, электростанция, легкий текстиль, производство бумаги, фармацевтика и другие промышленные производственные процессы автоматического регулирования и дистанционного управления.

Трехходовые регулирующие клапаны делятся на две категории в зависимости от действия жидкости. Один из них представляет собой трехходовые сливные клапаны, а другой — трехходовые распределительные клапаны.

Что такое трехходовые регулирующие клапаны?

Трехходовые регулирующие клапаны со слиянием имеют два входа и вытекают из одного выхода после слияния.



Что такое трехходовой распределительный клапан?

Клапан отводной имеет один вход для жидкости и вытекает из двух выходов после отвода на два потока. Когда номинальный диаметр DN ≤ 80 мм и перепад давления мал, отводной клапан может быть заменен комбинированным клапаном того же диаметра.

Конструкция трехходового регулирующего клапана слияния аналогична конструкции трехходового регулирующего клапана с разделением.

При номинальном диаметре DN ≤ 80 мм и небольшом перепаде давления отводной клапан можно заменить комбинированным клапаном того же диаметра.

 В чем разница между трехходовыми регулирующими клапанами слияния и трехходовыми распределительными клапанами?

Триммерное положение трехходового комбинированного клапана управления потоком и трехходового распределительного клапана отличается. Обвязка встроенного проточного клапана расположена внутри двух седел клапана. В то время как обвязка расширяющего клапана расположена за пределами двух седел клапана, так что конструкция обвязки может задавать направление потока в открытом состоянии, комбинированный клапан управления потоком может работать стабильно. Поэтому, как правило, встроенный клапан управления потоком используется вместо комбинированного потока, а регулирующий клапан отвода используется для отвода потока.

 Если 3-ходовой клапан установлен перед теплообменником, используется разделенный 3-ходовой клапан.

При установке трехходового клапана после теплообменника используется комбинированный трехходовой клапан. Меньшая утечка, поскольку жидкость, протекающая через 3-ходовой клапан, установленный перед теплообменником, имеет одинаковую температуру.

Жидкость, протекающая через трехходовой клапан, установленный после теплообменника, имеет разную температуру и по-разному расширяется на золотнике и седле. Поэтому утечка более значительна. Обычно разница температур между двумя жидкостями не должна превышать 150°C.

Использование комбинированного проточного и шунтирующего трехходового клапана в основном связано с регулированием температуры среды; если открытие регулировочного трехходового клапана необходимо для регулировки температуры среды, в которой установлен трехходовой клапан, следует использовать шунтирующий трехходовой клапан.

Если открытие трехходового клапана регулирует температуру другого потока среды, рекомендуется использовать сливной трехходовой клапан.



Рубрика: Регулирующий клапан, Другой клапан

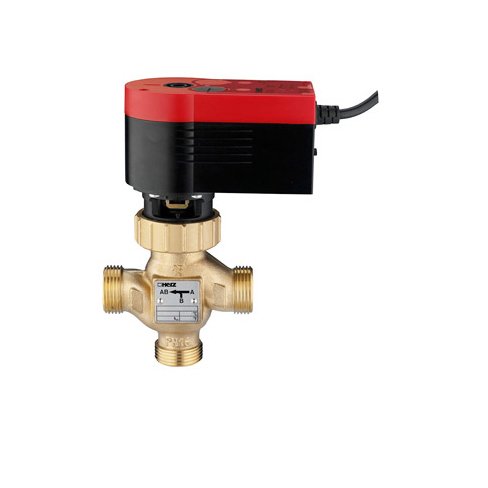

Принципиальная схема электрического трехходового регулирующего клапана

Без рубрики

Электрический трехходовой регулирующий клапан используется все шире благодаря высокой точности регулировки, стабильному и надежному действию, а также уникальным характеристикам одного клапана для многократного использования и используется во многих областях. Однако пользователи часто сталкиваются со многими проблемами в процессе фактического применения, что во многом связано со знанием и пониманием электрического трехходового регулирующего клапана! Поскольку трехходовой регулирующий клапан можно разделить на сужающийся клапан и расширяющий клапан в зависимости от конструкции, форма действия между ними различна!

Электрический трехходовой регулирующий клапан часто используется для регулировки двух сред теплообменников. Он может заменить два односедельных и двухседельных регулирующих клапана. Это также может сэкономить монтажные трубы, сэкономить инвестиции и занять небольшое пространство. При питании от источника питания он принимает унифицированный сигнал 0-10 мА постоянного тока или 4-20 мА постоянного тока для управления открытием клапана в соответствии с этим рабочим сигналом для достижения регулировки давления, расхода, уровня жидкости, температуры и других промышленных параметров.​

Конструктивные особенности электрического трехходового регулирующего клапана: ​

1. При работе шунтирующего регулирующего клапана электрического трехходового регулирующего клапана один проход полностью закрыт, а другой проход полностью открыт. должность. В закрытом состоянии сила аналогична силе односедельного клапана.
2. Электрический трехходовой регулирующий клапан модифицирован из односедельных и двухседельных клапанов и использует сам сердечник клапана для направления.
3. Из-за небольшой неуравновешенной силы малого диаметра, когда DN<80, регулирующий клапан слияния может использоваться для отводящих случаев.
4. Золотник электрического трехходового регулирующего клапана такой же, как втулка золотникового клапана, а его дроссельная область имеет два вида окон и небольших отверстий. Последний имеет функцию уменьшения шума и уменьшения резонанса.


Принцип работы электрического трехходового регулирующего клапана:

Корпус клапана электрического трехходового регулирующего клапана представляет собой трехходовую конструкцию, то есть один вход и два выхода (раздельного типа) ), два входа и один выход (комбинированный тип). Комбинированный тип используется для смешивания двух жидкостей с третьей жидкостью или двух одинаковых жидкостей с разными температурами, которые смешиваются с жидкостями с одинаковой температурой. Тип разделения предназначен для разделения жидкости на две жидкости.​

Электроклапан регулирующий трехходовой имеет 3 входа и выхода, соединенных с трубопроводом, что эквивалентно двум односедельным клапанам, объединенным в одном корпусе. По форме действия он делится на трехходовой регулирующий клапан слияния и трехходовой раздельный регулирующий клапан.​

Регулирующий клапан слияния имеет два входа и один выход. Принцип заключается в том, что через клапан смешиваются две жидкости. Например, две жидкости с разными температурами проходят через клапан, чтобы смешать жидкости с температурой между первыми двумя. Шунтовой регулирующий клапан имеет один вход и два выхода, которые делят жидкость на два пути после прохождения через клапан. Когда клапан закрывает один выход, он открывает другой выход.
