Правильное расположение розеток и выключателей в квартире – это залог комфортного функционирования всех бытовых приборов дома. Также размещение играет немаловажную роль для безопасности.

С каждым годом появляется все больше устройств, без которых мы не представляем свой быт.

Что нужно знать перед установкой розеток и выключателей в квартире

Содержание

• Что нужно знать перед установкой розеток и выключателей в квартире
• На какой высоте необходимо монтировать розетки и выключатели в квартирах разных типов
  • В сталинке
  • В брежневке
  • В хрущевке
  • И другие
• Виды розеток в квартире
  • Встроенные розетки
  • Переносные розетки
  • Накладные розетки
• Виды выключателей в квартире
  • Кнопочные выключатели
  • Сенсорные выключатели
  • Выключатели со встроенными датчиками
  • Выключатели с дистанционным управлением
• Стандартные нормы размещения розеток, выключателей в разноплановых жилых зонах
  • На кухне
  • В гостиной
  • В спальне
  • В ванной
  • В прихожей
• Оптимальное число розеток, выключателей в разнотипных квартирах
  • Однокомнатной квартире
  • Двухкомнатной квартире
  • Трехкомнатной квартире
  • Четырехкомнатной квартире
• ВИДЕО: Сколько розеток нужно в доме?
• 50 идей расположения розеток и выключателей в квартире:

Если потребитель, не имеющий определенных специфических знаний, сам собрался расположить розетки в своей квартире, поставить включатели, он должен знать элементарные нормы, которые требуется соблюдать перед работой:

• нужно схематически распланировать количество, расположение электроэлементов дома;
• любые манипуляции с электричеством должны проходить при выключенном питании;
• проводятся строительно-монтажные работы, в стенах делаются подходящие отверстия;
• перед самым подключением нужно проверить провода на наличие напряжения;
• устанавливать нужно без любых прикосновений к оголенному проводу;
• работать лучше в паре, при электрическом ударе, напарник может стать спасителем, оказать первую медицинскую помощь, вызвать скорую.

Чтобы создать комфортное пространство дома и не спотыкаться о провода, тянущиеся через всю квартиру, следуйте нашим советам.

На какой высоте необходимо монтировать розетки и выключатели в квартирах разных типов

Фактически в бытовом расположении нет лимита на установку различных электроэлементов. Для общественных организаций действуют определенные правила ГОСТ, СНиП и т.д. Но для надежности, удобства лучше принимать некоторые рекомендации по высоте электрических единиц.

Все определяется грамотным проектом, и в нынешних реалиях без него даже не стоит приступать к работам.

1. Стандарты «советских времен». «Гнездо» расположено на уровне девяноста сантиметров от пола, выключатель – 1,6 метра.
2. По ГОСТам для ванной удаленность от источников воды должна быть не менее 60 см.

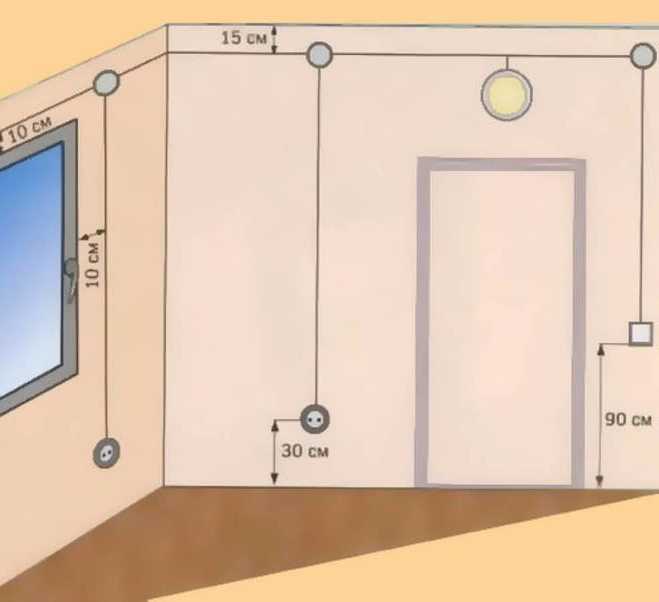

3. Евростандарт – 90 сантиметров от пола – включатели, 30 – розетки.

«Советские» включатели были на уровне глаз, за новой стандартной программой их можно использовать, не поднимая рук.

Важно подобрать идеальное количество розеток и выключателей света.

Для разных типов домов существуют различные рабочие нюансы, которые влияют на размещение электрических объектов. Такие факторы влияют на то, какие же розетки выбрать для квартир и на какую высоту их определить.

Расположение точек электропитания, высота установки розеток и выключателей – это серьёзный вопрос, требующий планирования.

Обратите внимание! Вилка евророзеток шире, чем у обычных, сила тока также выше.

В сталинке

Данные помещения имеют свою специфику: высокий потолок, стены действительно толстые, большая квадратура, старая проводка. За счет высоких стен в некоторых помещениях можно поднимать электрические единицы, если это удобно владельцам.

План разводки электрики и количество розеток зависят от функциональных зон и расположения мебели.

Важно! Проводка в сталинке проведена обычным проводом, сейчас работать без изоляции запрещено.

В брежневке

Или панельных домах. Данные сооружения имеют пустоты для использования скрытых электрических кабелей. Системы заземления, как правило, у всех старые. Большинство просто заменяет устаревшие модели на новые, оставляя их на той же высоте.

Идеальный вариант — продумать расположение электроприборов ещё на этапе проектирования.

Дополнительная информация. Для новых панельных домов часто используют современную систему заземления (TNS).

В хрущевке

Типовые дома, у которых кв м намного меньше, чем у помещений сталинского типа, где проводка также «древняя». Менять в таких домах лучше все электрооборудование, так как оно не рассчитано на современное напряжение. Высоту в небольших комнатах подбирают часто под евростандарты.

Расположение розеток и выключателей в квартире выбирается исходя из удобства и безопасности.

И другие

Высоту электромеханизмов для домов любых типов нужно подбирать под свои физические особенности и технические рекомендации.

Применяемое в большинстве случаев правило монтажа розеток от пола на 30 см и выключателей на 90 см считается универсальным.

Виды розеток в квартире

Какие розетки лучше ставить в квартире? Стандартное оборудование состоит из следующих элементов:

• пластиковое основание;
• крепеж;
• токонесущая часть;
• накладка.

Для домашнего использования электророзетки можно разделить на 2 вида – обычные и специальные.

Есть несколько самых известных типов устройств, которые имеют большую потребительскую популярность.

Встроенные розетки

Крепятся устройства стандартно – в стену. Снаружи только пластиковая накладка.

Встроенные розетки – нестандартное решение, которое можно выбрать для своего дома.

Переносные розетки

Давно получили название «удлинитель», «переноска». Дает возможность перенести электрическую энергию в желаемую точку.

Переносная розетка иначе называется удлинитель, двоитель, двойник, тройник.

Накладные розетки

Монтаж на стене. Используют при наружной электросети.

Установка накладной розетки не предполагает штробления стены, создания углубления (ниши).

Виды выключателей в квартире

Устройства в доме делятся по способу включения.

Кнопочные выключатели

Или клавишные, классический вид. Подходят для наружной и внутренней проводки. (Существуют только кнопочные – сначала применялись на настольных лампах, а потом и на стене).

Они работают по принципу ключа, когда при первом нажатии они зажигают свет и оставляют его гореть, а при втором — гасят его.

Сенсорные выключатели

Срабатывают от прикосновений. Современный вид устройств.

Сенсорный выключатель, который срабатывает от прикосновения или движения руки, используется для выключения света или электроприборов.

Выключатели со встроенными датчиками

Реагируют на движение. Если человек зашел в помещение – свет начинает гореть. Выходит – выключается.

Выключатель с датчиком движения позволяет автоматически включать и выключать свет при появлении или уходе человека.

Выключатели с дистанционным управлением

Сейчас очень популярный вид. Представляет категорию «умный дом». Управлять им можно с пульта и напрямую.

Выключатель света с пультом дистанционного управления позволяет удобно включать или отключать свет для разных зон отдыха или работы, но и придавать им различные цветовые эффекты с пульта.

Стандартные нормы размещения розеток, выключателей в разноплановых жилых зонах

Планы розеток и выключателей в стандартной квартире выглядят следующим образом.

На кухне

Стоит четко спланировать, сколько бытовой техники будет расположено на кухне. Конечно, ответить на такой вопрос нелегко, потому что часто приобретаются все новые электроприборы: чайник, кофемолка. Типичным оборудованием является: холодильник, плита, СВЧ и т.д.

Легче всего определиться с положением розеток над столешницей — просто отступите вверх 10—30 см.

• розетки для встроенной техники – нужно размещать за шкафом;
• для вытяжки – 0,6 метра от кухонного шкафа;
• для небольших агрегатов – 20 сантиметров от столешника.

Выключатели чаще всего размещаются при входе в помещение.

Для электроплиты устанавливаем специальные трехфазные розетки 20-25 ампер.

В гостиной

Можно выделить несколько вариантов размещения электроточек в каждой отдельной зоне:

• диванная зона;
• дверной проем;
• зона телевидения;
• рабочий стол.

В современном дизайне часто органично сочетаются дистанционные включатели.

Для аудио- и и видеотехники в гостиной понадобится несколько специальных розеток — телевизионных в первую очередь.

В спальне

Выключатели, как правило, устанавливают за мебельной стенкой («советская планировка»). Самый практичный способ – возле прикроватных тумбочек.

Классический вариант для освещения спальной зоны — блок из двух розеток над прикроватными тумбочками на расстоянии 15 см от их поверхности.

В ванной

Все приборы следует беречь от попадания жидкости.

Количество розеток зависит от того, сколько электроприборов (стиральная машина, фен, бритва) вы планируете подключать в ванной.

В прихожей

Непременно нужны выключатели при входе. Несколько «гнезд» для переносных бытовых аппаратов.

Достаточно одной-двух розеток в углу над плинтусом, на высоте 30 см от пола.

Оптимальное число розеток, выключателей в разнотипных квартирах

Сколько же розеток и выключателей требуется в квартирах разной квадратуры?

Однокомнатной квартире

В 1-комнатной – 25 розеток, выключателей 8.

Двухкомнатной квартире

Для такого помещения нужно делать 30 розеток, 10 выключателей.

В зоне отдыха, как и в других комнатах, расположите специальные розетки для аудио-и и видеотехники. Они должны быть на высоте примерно 130 см.

Трехкомнатной квартире

Розетки в квартире из трех комнат – минимальное количество – 35, выключателей – 15.

Четырехкомнатной квартире

Самый поверхностный подсчет – 40 розеток и 20 выключателей.

Если у вас есть домашняя библиотека, возле стеллажей с книгами установите одну-две розетки для лампы или торшера на высоте от 10—15 см от пола.

Советы помогут потребителю определиться с численностью и параметрами всех точек электроэнергии.

ВИДЕО: Сколько розеток нужно в доме?

50 идей расположения розеток и выключателей в квартире:

схема, количество, гостиная и детская

Для безопасного и удобного использования электроприборов и управления источниками света в квартире устанавливают стационарные точки питания. Расположение розеток и выключателей в квартире выбирается с точки зрения комфортности эксплуатации, но необходимо учитывать и технические правила монтажа.

Содержание

1. Правила размещение выключателей
2. Планирование размещения розеток
3. Схема размещения
4. Как определить необходимое количество
5. Особенности размещения розеток
6. Правила размещения в различных жилых зонах
7. Кухня
8. Гостиная
9. Спальня
10. Ванная комната
11. Прихожая
12. Детская
13. Кабинет

Правила размещение выключателей

Одним из самых надежных вариантов размещения розеток и выключателей является евростандарт

Существует два стандарта размещения выключателей и каждый из них имеет свои преимущества:

• Советский. Розетки устанавливают на высоте 90 см от пола, выключатели – 1,5-1,6 м. В этом случае маленькие дети не дотягиваются руками до прибора, поэтому находятся в безопасности. В то же время взрослым не приходится нагибаться, чтобы включить технику в розетку.
• Евростандарт. Розетки – на уровне 30 см от пола, выключатели – на высоте 90 см от покрытия. Электрические точки не бросаются в глаза, зачастую скрыты мебелью. Выключатели доступны даже детям, а взрослым не нужно поднимать руку, чтобы включить свет.

Выбирая выключатели, следует знать, что электроприборы подобного рода имеют разную степень влагозащиты. Для влажных помещений нужно приобретать прибор с защитой от проникновения и попадания влаги либо выносить его за пределы комнаты.

Планирование размещения розеток

Чтобы подробно разобраться с размещением розеток в квартире, перед непосредственным монтажом электроустройств необходимо составить план с учетом количества техники. В первую очередь составляют схему квартиры, отмечая расположение мебели и технических приборов. Причем количество электророзеток увеличивают на одну или две единицы, предусматривая возможное расширение арсенала используемой бытовой техники.

Помимо технических требований, учитывают, насколько удобно будет пользоваться разъемом, незаметен ли он или бросается в глаза и портит интерьер.

Электроприборы размещают со стороны дверной ручки, а не петель, так как в последнем случае придется обходить полотно для их использования.

Схема размещения

Если план розеток и выключателей составляется для строителей, в обязательном порядке делают его в масштабе на миллиметровой бумаге с привязкой к общей планировке. Обозначаются места расположения и высота установки устройств в соответствии с нормативами.

План размещения розеток и выключателей в квартире

Проект расположения элементов электрической разводки должен быть согласован с дизайнером.

Как определить необходимое количество

Правильная схема подключения и расчет минимального количества розеток позволит с удобством пользоваться приборами на кухне

Сколько розеток должно быть в квартире, зависит от ее оснащенности бытовой техникой. Эксперты советуют предусмотреть для каждого электрического прибора свой разъем, расположенный в месте, удобном для его использования. Причем в каждом помещении следует еще добавить пару электророзеток с расчетом на будущее. Хорошее подспорье в определении количества электроприборов – подробный план.

Особенности размещения розеток

Высота установки розеток и выключателей

Детализируя план установки, следует уточнить, что к размещению розеток в квартире предъявляются особые правила, имеющие рекомендательный характер, отраженные в «Своде нормативов по строительству и проектированию», а также в СНиП 31–110–2003:

• Высота расположения выключателя определяется с учетом среднего роста членов семьи, чтобы каждый мог пользоваться им, не поднимая руки. В среднем этот показатель равен 80-90 см от поверхности пола.
• Выключатель должен размещаться со стороны дверной ручки, в непосредственной близости от дверного проема, около 10-15 см от него.
• Электроразъемы не должны закрываться предметами мебели, что ухудшает доступ к ним и отток тепла.
• Выключатели для ванной комнаты и туалета выносят в коридор.

Принимают во внимание рекомендации дизайнера и нюансы дизайнерского проекта.

Правила размещения в различных жилых зонах

Каждая комната оборудуется разными по назначению электроприборами, варьируется и их количество. Составляя план расположения электрических точек, важно учесть особенности помещения. Положения о правильном расположении розеток и выключателей в квартире зафиксированы в нормативных документах: СНиП, ПУЭ, ГОСТ.

Кухня

Схема расположения розеток на кухне

Чтобы правильно определить расположение всех электрических точек, необходимо распланировать, где именно будут располагаться бытовые приборы. Так как в кухне устанавливают мелкую и крупногабаритную бытовую технику, важно, чтобы розеток было столько же, сколько и устройств, а лучше с запасом. Они должны быть расположены удобно, чтобы не пришлось использовать удлинители или тройники.

В первую очередь, продумывают расположение розеток и выключателей для стационарной бытовой техники:

• холодильника;
• стиральной машины;
• вытяжки;
• измельчителя отходов;
• посудомойки;
• встроенной микроволновки;
• электрического духового шкафа и варочной панели;
• датчика протечки воды;
• потолочных и встраиваемых в мебель светильников.

Разъем под варочную панель удобно расположить сбоку, в шкафу с распашной дверкой, или в плинтусе. Причем некоторые модели подключаются напрямую к проводу, а не к розетке. Поэтому отдельный разъем может и не потребоваться.

Розетку для холодильника рекомендуется устанавливать под холодильником, но это может быть неудобно, если приходится часто его размораживать. Лучше установить разъем справа, слева от него, или сверху.

Для подключения нестационарных приборов необходимы розетки на фартуке, по две розетки на левой и правой части кухни. Удобно, когда одна или две розетки располагаются рядом с обеденным столом. Важно предусмотреть, что мелкая бытовая техника может подключаться к сети одновременно.

Розетки Gira — HDMI, VGA, USB

Потребуется организовать доступ к электросети для телевизора, если это модель с функцией SMART, нужна интернет-розетка. Разъем для пылесоса рекомендуется установить на уровне 30-40 см от пола, рядом с входом на кухню. Оптимальное место для установки выключателя кухонного освещения – 75-90 см от пола и 10-15 см от дверного проема.

При этом придерживаются некоторых требований:

• Запрещено размещать розетку за бытовой техникой. Следует установить ее рядом, за стенкой соседнего шкафа или в плинтусе.
• Разъемы для вытяжки и телевизора монтируют на высоте 2-2,5 см от пола, то есть над вытяжкой и за панелью ТВ.
• Розетки для мелкой техники должны находиться на высоте 10-30 см от столешницы, причем нижний край – не менее 5 см от нее.
• Для варочной панели и духового шкафа делают две отдельных розетки, так как двойная розетка не выдержит нагрузку.

Розетки, расположенные в непосредственной близости от источника воды, должны быть с высокой степенью влагозащиты. Это касается разъемов для измельчителя, стиральной и посудомоечной машин.

Гостиная

Расположение розеток в гостиной

В гостиной выключатель следует расположить у двери на высоте 75-90 см, чтобы он был доступен всем членам семьи. Там же располагают розетку, например, она может использоваться для подключения пылесоса. От дверного проема отступают порядка 10 см, а от пола – 30 см. Если комната большая, для пылесоса потребуется еще одна розетка – в дальнем конце зала.

В зоне размещения телевизора также необходимо установить несколько розеток. Потребуются разъемы для подключения ТВ, DVD-плеера, аудиосистемы, интернет-розетка. Высота размещения – 130 см. Они будут закрыты панелью телевизора, но к ним будет организован свободный доступ.

У дивана следует сделать розетки под настенные светильники, торшер, ноутбук, телефон. Кроме того, в зависимости от расположения, следует запланировать электрические точки под кондиционер и дополнительную технику. Желательно сделать электророзетки рядом с креслами.

Если в гостиной установлен рабочий стол, нужны разъемы под настольную лампу, компьютер, монитор, колонки, принтер, сканер. Их лучше разместить над столом, чтобы удобно было включать/отключать приборы.

Если в гостиной будет аквариум, необходимы разъемы под фильтр и освещение.

Спальня

Рекомендуемая высота розеток в спальне

В спальне потребуется блок розеток рядом с прикроватными тумбочками, чтобы поставить телефон на зарядку, подключить ноутбук, планшет, электронную книгу. Дальнейшие рекомендации зависят от того, какая техника установлена в спальне или какие зоны дополняют пространство. Это может быть рабочая зона или телевизор. У двери стандартно размещают выключатель и розетку для пылесоса. Также могут потребоваться электророзетки под дополнительные источники освещения.

Ванная комната

Схема электропроводки в ванной комнате

Расположение и количество розеток в ванной комнате определяется подключаемыми к ним электроприборами. Практически всегда здесь нужны электрические точки для стиральной машины, фена, электробритвы. Кроме того, могут потребоваться разъемы под водонагреватель, полотенцесушитель, сушилку.

Правильное расположение розеток в ванной комнате – не менее 60 см от пола и источника воды. Причем это должны быть специальные приборы, с высокой степенью влагозащиты.

Прихожая

В прихожей розетку и выключатель удобно разместить рядом с входом, чтобы не проходить в грязной обуви через все помещение ради выключения или включения света. Розетка может быть установлена под выключателем – для пылесоса, к примеру, или обувной сушилки, дверного звонка.

Детская

В детской комнате у двери, со стороны дверной ручки размещают выключатель. Под ним на высоте 30 см от пола розетку для пылесоса, обогревателя, увлажнителя. Если ребенок только начал ходить, следует закрыть их заглушками или установить приборы с крышками. Если ребенок школьного возраста, для него нужно оборудовать рабочее место. Требования такие же, как и к рабочему месту в гостиной. У спального места потребуются розетки для ночника. Пригодятся электрические разъемы напротив кровати, для подключения телевизора.

Кабинет

Домашний кабинет должен быть оснащен достаточным количеством розеток для рабочей техники

Домашний кабинет также должен быть оборудован достаточным количеством электророзеток и выключателей. В обязательном порядке потребуется блок розеток у рабочего стола. Их можно установить на 15-20 см выше столешницы или спрятать за столом, на уровне 20-30 см от пола. В кабинете могут быть установлены:

• настольный источник света;
• стационарный компьютер;
• монитор;
• колонки;
• принтер;
• сканер;
• копир;
• ноутбук;
• зарядка для телефона;
• аквариум;
• телевизор.

Для всех этих устройств нужна собственная розетка, так как они могут использоваться одновременно. Рекомендуется также предусмотреть разъем под пылесос.

Если в новостройке расположение розеток и выключателей более или менее соответствует современным требованиям, то в многоквартирных домах, построенных 25 и более лет назад, количество электрических точек сильно ограничено. В любом случае при планировании рекомендуется отталкиваться от индивидуальных пожеланий и учитывать нормативы.

в комнате, в спальне, на кухне, в ванной

Для удобства использования бытовых и электронных приборов в квартире устанавливают выключатели и розетки. Первые представляют собой двухпозиционные аппараты, работающие в контурах мощностью до 1000 вольт, и предназначаются для ручного отключения питания осветительных элементов или приборов. В розетках используется штепсельный контакт для соединения с вилкой бытовых агрегатов и техники. Расположение розеток и выключателей в квартире выбирают хозяева, но есть некоторые правила для установки приборов, которых нужно придерживаться.

Этап первый: планирование

Конечно, нельзя нарисовать идеальную картинку будущей кухни у себя в воображении и начать воплощение своих замыслов, действуя по наитию. Чтобы решить, на какой высоте ставить розетки на кухне, предварительно нужно предусмотреть расположение мебели и электроприборов, которые будут там находиться.

После этого необходимо определиться с мощностью этих приборов и рассчитать количество розеток, которое смогло бы обеспечить комфортное подключение всех потребителей. Теперь можно приступить к составлению принципиальной схемы.

Составление электрической схемы

Никто не призывает подготавливать полномасштабный инженерный проект с соблюдением всех требований технического черчения. Пусть это будет элементарный эскиз, предусматривающий:

• Точки электрического питания по индивидуально проложенной линии;
• Количество обычных розеток;
• Количество автоматических выключателей;
• Способы укладки электрической проводки;
• Электрическая схема коммутации.

Такой набросок окажется полезным во время приобретения необходимых приспособлений и устройств, а также поможет в подсчете метража проводов, кабелей и их сечения для устройства электропроводки.

Уровни расположения электрических точек

Рекомендуется условно разделить рабочую стену на три уровня, чтобы распределить, на какой высоте делать розетки на кухне:

• Нижний – для подключения стационарных и самых мощных предметов бытовой техники: варочной панели с духовым шкафом, холодильника, стиральной и посудомоечной машин;
• Средний – для коммутации электроприборов, применяемых для приготовления пищи: мультиварки, кухонного комбайна, тостера, электрочайника и других кухонных устройств;
• Верхний – для включения дополнительных приспособлений: вытяжки, элементов подсветки.

Кроме того стоит позаботиться об устройстве розетки поблизости обеденного стола.

Расчет подготовительных работ по укладке проводов

Выбирая высоту установки розеток на кухне, нужно определиться со способом прокладывания проводов. Их существует несколько, но самыми популярными считаются следующие:

• В каналах плинтуса;
• С помощью пластиковых коробов;
• Через канавки, проделанные непосредственно в стене.

Последний способ самый трудоемкий, потому что предполагает штробление паза, прокладывание провода, оштукатуривание и декорирование следа на рабочей стене.

Зная путь пролегания проводки, с учетом высоты розеток на кухне от пола, можно более точно просчитать, сколько нужно провода сечением 2,5 кв. мм для подключения простых розеток, сколько нужно кабеля сечением 6 кв. мм для прокладки индивидуальной линии к электрической плите (встраиваемой поверхности) и духовому шкафу.

Как нельзя располагать розетки?

Ошибки при установке точек подключения могут принести немало негативных последствий. Чтобы безопасно разместить розетки на своей кухне, необходимо следовать строгим правилам:

• Нельзя устанавливать кухонные розетки и выключатели без создания предварительного плана.
• Не допускается размещать розетки под и над раковинами. В крайнем случае разрешается установить изделия с защитой от влаги IP44 над сифоном.
• На кухне нельзя осуществлять монтаж устройств вблизи газовой плиты.

Размещение розеток на кухне – сложный и опасный процесс, который стоит доверить электрикам, но при наличии нужных инструментов, специальных знаний и навыков с установкой можно справиться самостоятельно.

Этап второй: монтаж разъемных устройств на рабочей стене

После составления схемы и проведения расчетов начинается самый ответственный этап – установка розеток. Чтобы определиться, на какой высоте розетки на кухне смогут наиболее эффективно и безопасно эксплуатироваться, нужно учесть возможность попадания на них воды, которая может быть разлита, например, на столешнице или полу. Поэтому необходимо располагать их на некотором удалении от горизонтальной плоскости.

Монтаж нижнего уровня

Проводку нижнего ряда электрических разъемов проще всего провести в каналах плинтуса.

Располагать точки питания нужно недалеко от потребителей, ввиду небольшой длины шнуров у многих моделей, но, ни в коем случае не напротив их задней стенки. Желательно также исключить возможность случайного контакта с источниками тока, поэтому лучший вариант их расположения – сбоку от техники. Оптимальная высота розетки для холодильника, посудомоечной машины и электроплиты – от 10 до15 см от уровня пола.

Монтаж среднего уровня

Решая, на какой высоте от столешницы делать розетки, нужно предусмотреть вероятность касания рукой (протирая покрытие) токоведущих частей, а также их контакта с водой. Средний уровень располагается над рабочей поверхностью и предполагает подключение большого количества агрегатов средней мощности. Таким образом, высота розеток над столешницей на кухне должна быть порядка 10–15 см или 105-115 см от пола.

Стоит присмотреться к вариантам встраиваемых в мебель выдвижных систем, которые могут выдвигаться из навесных шкафов сверху вниз, либо из столешницы снизу вверх. Монтируются они очень просто, а в рабочем состоянии обеспечивают удобную и безопасную высоту розеток на кухне от столешницы. Кроме того выдвижные блоки одновременно являются сетевыми фильтрами и помимо коммутации электроприборов могут обеспечить и их защиту от сетевых изменений.

Устройство верхнего уровня

Этот уровень предполагает подключение маломощных потребителей, которые к тому же будут очень редко отключаться от источника напряжения. Будет нелогично тянуть шнур от вытяжки вдоль рабочей стены или занимать вилкой от светодиодной подсветки точку питания среднего уровня. Поэтому правильным решением будет расположение разъемов для этих приборов над полками кухонного гарнитура.

Получается, что высота розетки для вытяжки на кухне составляет около 2 метров. Производить ее частые включения и отключения не понадобится, зато расположение точки не будет бросаться в глаза.

Какие розетки лучше использовать?

Выбор розеток зависит не только от дизайна и планировки кухни, но и от особенностей их применения. В помещении для готовки уместны специальные изделия с повышенным уровнем влагозащиты – с силиконовыми мембранами (IP 44), оберегающими контакты в самой монтажной коробке. Такие изделия идут с крышками или шторками, благодаря которым мусор и брызги не попадают внутрь. Обычные накладные розетки применяются редко.

Если нужны дополнительные розетки на уже отремонтированной кухне, а портить стены или фартук не хочется, можно приобрести специальные выдвижные блоки и спрятать их в столешнице. При лёгком нажатии выезжает защитная деталь, открывающая доступ к сети. Ещё один вариант – накладная угловая электророзетка или угловой сетевой фильтр, которые устанавливаются под шкафчиком кухонного гарнитура.

Встроенные в столешницу изделия отлично смотрятся и практически незаметны, но неудобны для постоянного использования. Такие устройства полезны, когда нужно подключить прибор на короткое время (блендер, комбайн или миксер), а для электрического чайника такой вариант будет не столь выигрышным.

На фото удобный тройник, открывающийся при необходимости. Если он не используется, крышка остается закрытой.

Этап третий: устройство электроарматуры в обеденной зоне

Возле обеденного стола также необходимо оформить точки питания, например для подключения электронного гаджета или зарядного устройства. Здесь не существует строго определения по расположению розеток и следует исходить из практичности. Если установить двойной разъем на стандартном для квартир советской эпохи расстоянии от пола – 90 см, то провода от включенных в него устройств будут видны с любой точки помещения.

Намного удобнее будет установка разъема на дистанции опущенной вниз руки сидящего человека, то есть примерно 30 см от напольного покрытия.

Важные моменты расположения выключателей

Для того чтобы ремонт в помещении в дальнейшем приносил вам не только удовлетворение, но и комфорт, нужно ознакомиться с некоторыми нюансами:

1. Выключатель, который будет являться основным и освещать помещение, необходимо размещать на определенной высоте – около 70-90 сантиметров от пола. При этом необходимо учитывать рост членов семьи. Это нужно для того, чтобы каждому члену семьи было удобно пользоваться выключателем. По правилам установки розеток, человеку должно быть удобно нажимать на клавишу выключателя, при условии, что рука должна быть опущена и отведена немного в сторону. Поэтому, оптимальным расстоянием считается установка выключателя на расстоянии не выше, чем 80 сантиметров от пола. Кроме того, любой выключатель, а также розетка не должны быть заслонены открывающейся дверью или мебелью. Их размещают с той стороны, где находится дверная ручка.
2. Выключатели для ванной комнаты, туалета, а также подсобных помещений и кладовой устанавливают в коридоре.
3. Для дополнительного освещения помещения, например для включения подсветки с элементами декора, располагают в любом удобном месте так, чтобы они гармонировали с дизайном помещения.

Меры безопасности при работах по монтажу электрических цепей

В целях безопасности, рекомендуется в проводке каждого уровня установить отдельные автоматические выключатели, а также установить их для каждого потребителя, подключенного по индивидуальной линии через силовую розетку. Правильно, если все автоматы будут помещены в силовой распределительный щиток и подписаны.

Важно: все работы по устройству проводки и подключению электрораспределительных приспособлений, необходимо проводить при отключенной электроэнергии.

Островные кухни

Вся электрика для островной кухни прокладывается через стяжку пола, кроме проводки для вытяжки, которую тянут через потолок. Хорошо, если вытяжка для такой кухни будет иметь прямое подключение, в ином случае розетка на потолке будет выглядеть совсем не эстетично.

Вывод розеток можно сделать накладными розетками внутри мебели или снаружи, а также установив в столешнице скрытые или выдвижные модульные блоки.

размещение по евростандарту + правильное расстояние

Определенных нормативов по высоте монтажа розеток нет, но есть правила в которых регламентируются некоторые параметры: СП 31-110-2003. В нем указано, что для установки используют стену в комнате со стороны ручки двери и на высоте от 0,9 м, и правила устройства электроустановок, где указаны общие правила безопасного подключения бытовых приборов. В остальном высота установки розеток и выключателей регулируется исходя из предпочтений владельца жилья.

Правильное расположение розеток важно для создания безопасности, комфорта при эксплуатации и оптимального распределения электричества в доме

На какой высоте могут быть

Норм и стандартов, регламентирующих расположение розеток и выключателей, в комнатах и помещениях общего назначения нет. Есть только ограничения по максимальной высоте для розеток — не выше 1 метра от пола, а также нормативы, которые касаются разводки электропроводки в помещениях со сложными условиями эксплуатации. В домах и квартирах — это ванные комнаты.

Так все-таки, на какой высоте установить розетки? Есть два варианта:

• Использовать стандарт, принятый в СССР — розетки на высоте 90-100 см от пола, выключатели — на 150-170 см.
• Применить евростандарт. Хотя это понятие относительное — в разных странах их ставят на разной высоте. Но чаще всего розетки в 30-40 см от пола, выключатели — 80-90-100 см.

Какой из стандартов использовать — ваш выбор

Где расположить выключатель

С выключателями определиться проще. Их надо поставить так, чтобы большинству членов семьи было удобно пользоваться. Комфортно включать/выключать свет опущенной рукой. Опускаете руку, отмечаете уровень ладони. Тут и могут располагаться клавиши. Такое расположение оптимально и для детей. До этого уровня они могут дотянуться уже в 3-4 года. То есть, взрослым не надо будет ходить включать ребенку свет, если он захочет поиграть или сходить, например, в туалет.

Но это — далеко не единственный вариант. В спальне, например, можно установить проходные выключатели. Они позволяют управлять светом из нескольких точек. В этом случае один выключатель ставят возле двери и один-два возле кровати. Так можно будет отключить свет не вставая. Очень удобно. Высота установки такого выключателя — где-то на уроне матраса сбоку от кровати.

Высота розеток от пола в спальне

Выбираем место для розеток в комнатах

Выбрать место для установки розеток сложнее. Их можно располагать хоть на уровне пола. Кстати, есть напольные модели, проводка которым идет в специальном плинтусе с кабель-каналом. С точки зрения дизайна такая установка наиболее незаметна — они не бросаются в газа. Но вот с точки зрения эксплуатации — далеко не идеал. Чтобы вставить/убрать вилку, придется очень низко наклоняться или приседать. Молодым людям это хоть и неудобно, но не проблематично, а вот для людей в возрасте такое расположение может стать проблемой. Если в семье имеются немолодые люди, желательно чтобы высота розеток от пола была хотя-бы 30-40 см. Наклоняться и в этом случае придется, но наклон этот не идет ни в какое сравнение с предыдущим способом размещения. Это компромиссный вариант — и довольно удобно, и не очень бросается в глаза.

Возле стола высота розеток — над столешницей

Но не все точки электропитания в комнатах нужно так устанавливать. Например, если возле рабочего стола высота розеток от пола 40 см или около того, каждый раз нырять под стол будет очень неудобно. В таком месте их лучше поставить на 10-15 см выше уровня столешницы. Вот это действительно удобно.

Монтаж и подключение интернет розеток описан тут.

Высота розеток на кухне

Проводка на кухне — это целая система. Во-первых, на каждый мощный прибор идет отдельная линия электропитания с установленным на ней автоматом защиты и УЗО. Таких приборов может быть до 10 штук (посудомоечная машина, духовой шкаф, электроплита, стиральная машинка, электрический водонагреватель, встраиваемая бытовая техника большой мощности). Эти розетки надо выводить в то место, где планируете ставить приборы.

Выделенные линии для мощных электроприборов

Выделенная линия нужна на холодильник. Но причина тут не повышенна мощность потребления, а скачки напряжения, которые создает мотор холодильника при включении и выключении. Лучше чтобы другие приборы ощущали их по минимуму, а возможно это при наличии отдельной линии. Розетку для холодильника можно делать на любой высоте — хоть на 5 см от пола, хоть на уровне локтя (110-120 см).

Высота розеток на кухне для разной бытовой техники

Выделенная линия электропитания с УЗО и автоматом обязательна на газовый котел отопления. Для него требуется стабильное напряжение, и отдельная линия просто необходима. Располагать эту розетку надо с учетом того, что потребуется установка стабилизатора напряжения (если он не установлен на всю квартиру или дом). Лучший вариант — сбоку от котла. Справа или слева — это как позволяют обстоятельства.

Выбираем высоту в зависимости от подключаемого оборудования

Для встраиваемой бытовой техники высота розеток от пола — 10 см (это от пола до центра розетки, а от нижнего ее края — около 5 см). Их располагают на стене позади техники. Расположение такое, чтобы через цоколь можно было дотянуться. На этом же уровне ставят точку электропитания для стиральной машинки. Ее можно сделать и выше, если шкафчик для мойки без задней стенки.

Для подсветки и вытяжки розетки делают над шкафами. Их нижний край находится на 5- 10 см выше шкафов. Выключатель подсветки выводят на рабочую стенку, располагая его сразу под верхними шкафчиками.

Можно сделать так

Остальную мелкую бытовую технику ставят обычно на рабочем столе, соответственно подключать их удобно почти сразу над столешницей. Высота розеток от пола в этом случае — 110-120 см. Это будет около 15-20 см выше столешницы. Как раз так, как нам нужно. Если вы заказываете кухонный гарнитур нестандартной высоты, соответственно корректируйте и положение розеток.

Розетки для мелкой кухонной бытовой техники группируют по три-четыре штуки рядом. Это удобно при эксплуатации и более приемлемо при монтаже. Определяетесь, с какой техникой где будет удобно работать, считаете количество единиц, которые надо будет включить одновременно, добавляете одну-две «на всякий случай». Это и будет требуемое количество розеток. Их высота — те же 15-20 см выше столешницы, то есть относительно пола будет 100-120 см.

В ванной

Второе проблемное для электрики помещение — ванная комната. Но проблемы тут другого характера — это повышенная влажность и возможность попадания воды. Чтобы понять, где ставить розетки в ванной, надо знать, где можно размещать бытовые приборы. Помещение ванной делят на зоны (смотрите фото).

Деление ванной на зоны

Зона 0 — это самая большая вероятность попадания воды. Это области, непосредственно примыкающие к ванной, душевой кабине, раковине. В этой зоне можно ставить розетки только на 12 В. Но такое напряжение подают в частных домах крайне редко. Просто тут розетки не ставят вообще.

В зоне 1 допускается установка водонагревателей. В зоне 2 можно кроме бойлеров поставить вентиляторы, и светильники. А розетки должны стоять в зоне 3 — на расстоянии не менее 60 см от источника воды. Устанавливать надо специальные розетки и выключатели, степень защиты которых позволяет использовать их во влажных помещениях. Также обязательное условие — наличие заземления, автомата и УЗО с током утечки 10 мА.

Как можно расположить розетки в ванной

Высота розеток от пола снова-таки не регламентируется, но имеет смысл ставить их повыше: чтобы минимизировать возможность попадания воды. Пусть даже розетки поставите специальные, с крышками, — лучше перестраховаться.

Правила устройства электропроводки

При прокладке проводки к розеткам и выключателям необходимо соблюдать определенные правила:

• Разводка по комнате производится строго горизонтально, отступив 20 см от потолка.
• От монтажной коробки провод идет вертикально вверх.
• Соединение проводов происходит в распределительной коробке

Примерная высота розеток от пола в комнатах

Для чего требуется такая четкость? Чтобы в любых условиях можно было понять, где и как проходит проводка. Если прокладывать ее произвольно — наискосок, по кратчайшему пути и т.п., через несколько лет никто не вспомнит, где и как проходят провода и вешая, например, новую полку, легко можно попасть в проводку. Придерживаясь этих нехитрых правил, вы всегда визуально сможете определить, где проходят провода — над розеткой или выключателем, независимо от того, какая их высота от пола.

Расположение розеток — как и где лучше расположить в разных комнатах помещениях (70 фото) — Строительный портал — Strojka-Gid.ru

Одной из самых ответственных частей ремонта помещения является правильное размещение электропроводки. При составлении схемы размещения розеток нужно учитывать такие важные аспекты, как размеры помещения, суммарное количество всех выключателей и розеток и, безусловно, то, как расставлена мебель.

Правила по размещению электропроводки

Строгих ограничений не существует. Однако, есть некоторые требования по установлению розеток, например, в ванной комнате или же в промышленных помещениях. А также есть рекомендации по установке выключателей и розеток в квартире, но придерживаться их или нет – дело сугубо ваших потребностей и вкусов.

В Советском Союзе (во времена старых традиций) считалось, что розетка должна находиться на расстоянии 90 см от пола, а выключатель – на расстоянии 160 см (1,6 м).

Такие стандарты создавали удобство эксплуатации, поскольку для того, чтобы достать до уровня выключателя, не нужно было нагибаться или присаживаться. Благодаря этому, даже сейчас многие люди придерживаются именно таких правил.

Новые традиции – евростандарт

Вместе с определением «Евроремонт» из недалёких стран к нам пришёл такой термин, как «Евростандарт» расположения розеток. Что же предполагает европейский стандарт? Эти правила ни в коем случае не ограничивают высоту комнаты или общее число выключателей и розеток в помещении жилища, а лишь помогает рекомендовать правильный способ монтажа в опасных помещениях с учётом мер безопасности.

В соответствии с европейскими стандартами розетки и выключатели следует размещать следующим образом:

Выключатель – на расстоянии 90 см от пола (если заметить, по старым традициям это было место для розетки, однако как считают люди нынешнего поколения, таким образом можно выключать или же включать свет без поднятия руки).

Розетка же теперь располагается на расстоянии 30 см от пола, что позволяет удобно прятать провода, которые хотелось бы скрыть от посторонних глаз.

На всех фото, что представлены по тексту и в нашей галерее в конце,  можно увидеть, чем отличается расположение розеток раньше и сейчас.

Помните, что диаметр штырей европейских розеток значительно больше диаметра штырей отечественных розеток, а сила принимаемого тока составляет примерно от 10 до 16 А, тогда как у российских – лишь 10 А.

Поэтому если вы хотите использовать приборы с большей мощностью, то вам безусловно стоит провести в помещении монтаж европейских розеток.

Планирование монтажа розеток и выключателей в помещении

Любое помещение распланировано своеобразно, а это значит, что для каждой комнаты нужно подобрать варианты расположения электроустановок.

Коридор

В каждой квартире есть небольшая прихожая, где тоже нужно грамотно разместить выключатели, так как это та комната, в которую человек заходит в первую очередь. Обычно в коридоре принимаются за необходимость две или же три розетки.

Также в прихожей будет полезно расположить распределительный щиток, выключатель (или блок выключателей), электросчётчик и так далее.

Кухня

Розетка для вытяжки должна располагаться на уровне 2 метров от пола.

Розетки для подключения стиральной, посудомоечной машин и холодильника лучше расположить за 10-20 см от уровня пола. Для бытовых приборов, имеющих не очень длинный провод можно сделать розетку примерно за 50 см.

Для размещения предметов малых габаритов (например, тостера) розетка должна находиться на 110 см выше уровня пола (или на расстоянии 20 см от уровня кухонной столешницы).

Осветительные приборы занимают электрическую розетку, находящуюся примерно на высоте 5-10 см над мебелью.

Внимание! Мощность всех линий электрики на кухне должна быть меньше положенной нормы, так как это позволит активизировать все точки потребления энергии в одно время.

Спальня и гостиная

Лучше всего будет разместить по розетке с каждой стороны спального места. Высота от пола – примерно 70 см, так как именно в таком положении к розетке можно будет подключить, например, прикроватную лампу, а также зарядить какое-либо устройство.

Что касается выключателя, то он должен быть размещён у входной двери. Также приветствуется расположение дополнительного блока розеток над рабочим столом (примерно на 30 см от его уровня).

В гостиной или зале обязательно будет нужно небольшое количество розеток за 130 см над полом. Их можно спрятать за телевизор. Безусловно, наличие запасной розетки также предполагается. Выключатель, как и в спальне, должен быть возле входной двери.

Ванная комната и туалет

Ни для кого не секрет, что ванная – это комната с повышенной влажностью воздуха, поэтому все розетки и выключатели должны быть предусмотрены для таких условий (иметь уровень защищённости не менее IP44).

Категорически запрещено располагать устройства на расстоянии менее 60 см от ванной или душевой кабинки, а также ниже 15 см от уровня пола (так как возможны небольшие потопы в такой комнате).

Так, используя все навыки правильного расположения розеток и выключателей в разных комнатах помещения, вы можете обезопасить себя и своих близких и избежать переделывания проводки в дальнейшем.

Фото расположения розеток

Также рекомендуем посетить:

• Сопротивление грунта
• Шлифовка бруса
• Утепление фасадов
• Самовсасывающий насос
• Установка кондиционера
• Арка из гипсокартона своими руками
• Ремонт в хрущевке
• С чего начать ремонт квартиры
• Как подключить люстру
• Как утеплить мансарду
• Как построить баню
• Армирование фундамента
• Гидроизоляция подвала
• ОСБ плита
• Как избавиться от плесени
• Как шпаклевать гипсокартон
• Облицовка цоколя
• Ленточный фундамент
• Состав раствора
• Проводка в квартире
• Как снять старые обои
• Укладка ондулина
• Ремонт ванной комнаты
• Кварцевая лампа
• Как сделать гамак
• Дома из клееного бруса
• Датчик движения для включения света
• Облицовка печи
• Утеплитель для балкона
• Как снять старую краску
• Как сделать жалюзи
• Как мыть натяжные потолки в домашних условиях
• Вес листовой стали
• Фурнитура для мебели
• Трещины на потолке
• Откосы своими руками
• Как выбрать входную дверь
• Конденсат на окнах
• Очистить чайник от накипи
• Москитные сетки на пластиковые окна
• Септик из бетонных колец

Высота установки розеток и выключателей, правила и стандарты расположения

Содержание:

• евростандарт высоты установки розеток и выключателей
  • Но есть и исключения из этого правила:
• Кондиционер
  • Ошибки размещения розеток
• Основные моменты составления схемы
• Планировка размещения розеток
  • Определяемся с количеством
  • Высота расположения
• Как правильно расположить розетки и выключатели в доме практические советы
• Подробнее о расположении и обозначениях розеток на чертежах
  • • Как обозначается электрическая розетка на чертеже, схеме?
    • Чем отличаются план и схема электропроводки, и какие особенности их составления?
    • Подскажите, какое размещение розеток оптимальное для кухни?
    • Как правильно обозначить выключатели на строительных схемах?
    • Существуют ли правила, регулирующие количество и размещение розеток в доме, или квартире?
• Важные моменты расположения выключателей
• Расположение розеток на кухне
  • Расположение электророзеток у стола для компьютера
  • Расположение электророзеток у телевизора

евростандарт высоты установки розеток и выключателей

 по которому:

   — розетки устанавливаются на высоте от пола — 30 см

   — Высота установки выключателей от пола — 90 см

Само понятие «евростандарт» пришло одновременно с понятием «евроремонт», с появлением новых материалов, технологий строительства и главное желанием людей получиться более функциональное и удобное окружающее пространство.

   — выключатели устанавливались на уровне плеча 160см от пола

   — электророзетки на расстоянии пояса человека — 90 см от поверхности пола

У каждого из этих вариантов монтажа есть плюсы и минусы.

Так, даже «советский» способ размещения выключателей многие люди по-прежнему считают самым удобным:

   — Выключатель расположен в поле зрения

   — Устанавливаемая под выключателем мебель или бытовая техника не мешает включать свет

   — Нет случайных нажатий

В то же время «евростандарт» установки включателей:

   — более эргономичный

   — Человек управляет освещением, не поднимая руки, «не глядя»

   — Дети сами включают освещение в комнатах, без помощи

В штекеры, которые расположенны на 90см, по «советскому» стандарту, легче включать электроприборы, не приходится нагибаться.

Если же прибор не требует постоянно выключения из сети, стоит в одном и том же месте, удобнее розети расположить ниже, например, на 300мм. Это скрывает сетевые провода питания оборудования.

Эти негласные стандарты, помогут разместить на удобной высоте розетки, особенно те, которые проектируются для переносного электрооборудования — пылесоса, электроинструмента, удлинителя или просто»на всякий случай» и практически все выключатели.

Но есть и исключения из этого правила:

Так, когда человеку включает свет с кровати(лежа) или кресла (сидя), удобное расстояние от пола другое:

Выключатели над прикроватной тумбой в спальне или у дивана, в гостиной устанавливаются на удалении 60 – 70см от центра до плоскости напольного покрытия.

Что касается розеток, в разных комнатах, их положения для техники различаются:

Кондиционер

Эргономичное размещение розеток на кухне

Система контролирующая микроклимат, как правило должна подключаться напрямую от отдельно проложенного кабеля, который в свою очередь подключен от отдельного автомата в электрощитке. Если данное условие выполнено, то кондиционер подключается напрямую без установки розетки. В таких случаях розетки не устанавливаются.

Однако не все кондиционеры работают напрямую, поэтому устанавливать розетку придется в непосредственной близости к прибору. Учитывая расположение устройства, а – это, как правило, под потолком, розетку нужно установить в тридцати сантиметрах от верха, с тем расчетом, чтобы провод кондиционера доставал до розетки и не был натянутым.

Ошибки размещения розеток

Прежде чем приступить к установке розеток на кухне следует отметить те точки, в которых будут устанавливаться точки питания, подбор места должен проводиться в соответствии условий безопасности.

1.Монтаж проводки на кухне выполняется без плана размещения кухонной мебели.

До начала монтажа электропроводки обязательно составляется план расположения всей мебели и кухонной техники.

2. Свободный доступ к подключению

Основным требованием в размещении розеток на кухне является то, что они должны иметь свободный доступ, и при необходимости можно было без труда отключить бытовые приборы.

Устанавливать розетки нежелательно в местах, которые находятся ниже рабочей поверхности или столешницы. Установленные точки питания ниже положенного уровня требуют обрезания поверхностей для удобного доступа. Конечно такие изменения гарнитура не совсем приемлемые, поэтому прежде чем производить установку необходимо все детально обдумать.

Розетки, установленные над рабочей поверхностью, могут внести свой корректив в общий вид кухни. Заранее продуманный план позволит подобрать оптимальное решение для монтажа.

Не стоит монтировать розетки за корпусной мебелью и встраиваемой техникой, так как – это добавит мастеру больше работы. Если говорить по существу, то размещение розеток на кухне под встраиваемую технику может привести к неприятным ситуациям, которые лучше избегать. В таких ситуациях придется выпиливать отверстие в задней стенке.

За самой конструкцией без доступа к ней ставить розетку запрещено, ведь при необходимости невозможно будет добраться и отключить электрический прибор. Можно в качестве варианта установить розетку на уровне мебельных ножек, но при условии, что расстояние до пола будет не менее 20 сантиметров. Устанавливать розетки на кухне с встраиваемой техникой и мебелью лучше с боковой стороны, где есть свободный доступ.

3. Подключение розеток для «влажной техники» без использования УЗО.

Если на кухне используется «мокрая техника» типа посудомоечная машина, водонагреватели, стиральная машинка их розеточные линии должны обязательно подключаться через УЗО.

Запрещается также делать розетку в непосредственной близости от мойки, так как вода и электричество должны быть далеко друг от друга, только в этом случае достигается максимальная электробезопасность.

4. Подключение варочной поверхности или электрической плиты

Категорически запрещено устанавливать розетку напротив варочной поверхности или плиты. В результате готовки еды теплый воздух постоянно будет нагревать кабель, что со временем приведет к высушиванию изоляции, и она рассыплется. Также от тепла может оплавиться корпус розетки, что может негативно сказаться на внешнем виде и работоспособности точки питания.

5. Установка розеток вблизи газовых труб и коммуникаций.

Согласно правил ПУЭ запрещено монтировать розетки в непосредственной близости возле газовых труб и коммуникаций (водопроводов, раковин, батарей отопления). Минимальное расстояние до розеток в этом случае должно быть не менее 50 см.

Основные моменты составления схемы

Schneider Electric: недорогие французские розетки и выключатели, статья VSE-E

Для того чтобы правильно определить размещение розеток и выключателей, важно принять во внимание такую информацию:

Нужно составить чертежи расположения мебели, осветительной и бытовой техники в доме. От количества электроприборов, которые будут устанавливаться в доме, зависит количество и размещение розеток.

Выключатели лучше расположить возле двери таким образом, чтобы при входе в комнату можно было без затруднений включить свет.

Рисунок 1. Схема правильного размещение розеток и выключателей в доме.

Согласно нормативам по установке элементов электропроводки розетки должны быть установлены с промежутком не менее 0,5 м от точки пола по вертикали. Однако в помещении, где нет повышенной влажности, целесообразно выполнять эти устройства на той высоте, которая наиболее удобна. Например, в гостиной или спальне можно осуществить монтаж розеток на расстоянии около 0,2 м от поверхности покрытия пола. При таком выполнении эти элементы не будут заметны, но их нужно оснастить специальными приспособлениями для защиты от пыли и для закрытия доступа к ним маленьких детей.

Монтаж розеток и выключателей на смежных стенах можно выполнить в одном месте, пробурив стену и подключив питание к этим элементам от одной линии. (Примерная схема компоновки элементов для подсоединения к току сети представлена на изображении 1).

Не рекомендуется располагать устройства для подсоединения к электросети на внешней стене, чтобы исключить попадания влаги снаружи. В случае вынужденного монтирования в таком месте нужно установить розетку с промежутком от 0,1 м от угла оконного проема.

Планировка размещения розеток

Расположение бани

Размещение розеток на кухне производится согласно проложенных силовых линий. При этом, к наиболее энергоемким агрегатам проводятся индивидуальные силовые кабели, чтобы не допустить перегрузки в проводке.

Планировать расположение розеток надо на начальном этапе ремонта

Определяемся с количеством

Количество мест подключения к электроэнергии и правильное их размещение на кухне — это вопросы, которые взаимосвязаны между собой. А зависят эти вопросы от того, какое оборудование планируется использовать в этом помещении. Подключение бытовой техники должно обеспечить удобное и безопасное ее использование.

Чтобы определиться с количеством мест подключения к электросети требуется подсчитать силовые агрегаты и бытовую технику, планируемые к установке на кухне.

• Варочная панель, духовой шкаф (один или два), посудомоечная машина и холодильник — наиболее энергоемкие агрегаты. Также возможно размещение на кухне стиральной машины, она работает подолгу и часто остается без присмотра.
• Электрочайник, микроволновая печь, мультиварка и телевизор — бытовые приборы, которые используются чаще всего.
• Вытяжка — также часто используемый прибор.
• Тостер, блендер, электромясорубка, соковыжималка и другие мелкие приборы, которыми пользуются от случая к случаю.
• Кроме того, необходимо подключение подсветки рабочего стола и кухонной мебели, а также настольной лампы или светильника в обеденной зоне.
• Учитывая современные реалии, потребуются места подключения для подзарядки различных гаджетов, таких как мобильники, ноутбуки и планшеты.

Подключение розеток требуется делать с учетом нагрузки от кухонного агрегата. Для энергоемких и часто используемых приборов требуются отдельные места подключения. Бытовую технику, которая применяется эпизодически, надо скомплектовать по группам, чтобы при необходимости можно было включить максимальное количество приборов.

Количество входов для техники не должно превышать допустимую нагрузку

Высота расположения

Правильно расположить кухонные розетки можно, используя зональное разделение пространства в этом помещении по высоте.

В нижней зоне размещаются места подключения наиболее энергоемких кухонных агрегатов. Таких как, розетка для варочной панели и духового шкафа или место подключения холодильника, стиральной и посудомоечной машины.

Они располагаются на высоте не менее 10 и не более 15 сантиметров от пола. Причем к ним должен быть обеспечен свободный доступ. Все места включения в электросеть нижней зоны должны иметь самозакрывающиеся шторки, чтобы дети не могли в них забраться.

В средней зоне располагаются места для подключения всей бытовой техники, как часто используемой, так и подключаемой периодически.

Поскольку высота кухонного рабочего стола в стандартном исполнении 90 см, а согласно требованиям СНиП место подключения к электросети должно располагаться выше столешницы на 10 см, то и высота розеток от пола будет на уровне 100 см, не меньше.

Исключение составляют места подключения встраиваемые в столешницы и выдвижные розетки для кухни.

Верхняя зона — это места подключения таких приборов как вытяжка и осветительное оборудование. Требования по высоте крепления для этих розеток одно. Они не должны располагаться ближе 15 сантиметров к потолку, но при этом требуется, чтобы они были выше чем на 10 сантиметров от верхнего края подвесных шкафов.

ПОСМОТРЕТЬ ВИДЕО

Расстояние от розетки до розетки должно соответствовать электрической схеме, которая была утверждена планом строительства. При этом, силовые кабели, к которым подключаются эти приборы не должны пересекаться.

Как правильно расположить розетки и выключатели в доме практические советы

Добавить в избранное

Одним из самых важных вопросов в процессе ремонта остается правильное размещение розеток и выключателей, от которых в дальнейшем зависит удобство и функциональность использования пространства. Рассмотрим отдельно каждое из помещений дома

Важно грамотно расставить все точки в зависимости от размещения мебели и электроприборов, чтобы в дальнейшем избежать как целую груду дополнительных проводов и удлинителей, так и лишние траты на электрику

В любом холле или коридоре необходимо несколько «дежурных» розеток для бытовых приборов. Если есть диван или танкетка — розетка возле него. Рядом с комодом можно разместить розетку для роутера и телефона, если планируете здесь их поставить. Выключатель при входе в дом и дублирующий в другой части помещения. Можно подумать о датчике движения для освещения.

Выключатель основного освещения кухни размещайте сразу же у входа в помещение, а дополнительного — в зоне столовой или над рабочей поверхностью. Количество розеток для электрического оборудования напрямую зависит от ваших потребностей: холодильник, морозильная камера, варочная поверхность, духовой шкаф, измельчитель, посудомоечная машина.

Дополнительные розетки для небольших электроприборов (кухонный комбайн, тостер, чайник) размещайте над рабочей поверхностью на высоте 1000-1150мм группами по 3-4 единицы. Предусмотрите несколько «дежурных» розеток на высоте 300мм от пола. При необходимости разместите розетки для телевизора на высоте 1400-1600мм от пола.

В гостиной выключатель основного освещения размещайте сразу же у входа, а дополнительного — в зоне отдыха у дивана. Розетки нужно размещать исходя из основных зон гостиной: зона с диванами и телевизором, рабочая зона, отдых и чтение. В месте, где будет расположен телевизор, предусмотрите розетку для телевизора и электро-розетки на высоте 1200-1400мм, внизу еще 5-8 розеток на высоте 300мм. Между группой сверху и снизу предусмотрите специальный кабель-канал.

У дивана разместите розетки внизу для ноутбука, торшера или лампы. Несколько розеток с выключателями можно разместить над столиками у дивана на высоте 600-900мм (зависит от высоты тумбы). Несколько розеток расположите за рабочим столом, две розетки можно разместить над ним для зарядки телефона или ноутбука на высоте 800-900мм. В зоне отдыха несколько розеток внизу, кроме того, «дежурная» возле входа под выключателем.

Выключатель основного освещения спальни стоит разместить сразу у вдоха и продублировать у кровати по обе стороны над тумбами. Для декоративного освещения и бра достаточно выключателей только над прикроватными тумбами. В ту же группу добавьте по 1-2 розетки.

Помимо розеток возле кровати, предусмотрите несколько «дежурных» розеток (для пылесоса, торшера) и розетки для телевизора (в зависимости от его размещения, внизу или на высоте 1200-1400мм). Если планируете рабочее место в спальне, добавьте у стола 2-3 розетки на высоте 300мм.

Выключатель основного освещения, расположенный у входа в комнату, должен находиться на уровне не выше 1000мм от пола, чтобы ребенок мог без труда до него достать. Выключатель дополнительного освещения может быть расположен над тумбой у кровати (стоит добавить к нему розетку), достаточно нескольких розеток внизу и блок из 3-4 возле рабочего стола. Все розетки должны иметь дополнительную защиту (шторку, крышку и т.п.).

Выключатель освещения ванной комнаты, как правило, расположен с наружной стороны помещения у двери. Основной блок электрических розеток с защитными крышками должен быть размещен над тумбой с умывальником (не ближе 500мм от оси смесителя на высоте 1000-1100мм). Рядом можно поместить выключатель подсветки зеркала и декоративного освещения. Дополнительно понадобятся розетки для стиральной машины, бойлера и полотенцесушителя, если нужно.

Основным принципом размещения розеток в любом из помещений квартиры служат его функциональное назначение и расстановка мебели. Основное правило: выключатель у входа в помещение (так чтобы при открывании двери он не оказался за ней) на высоте 900-1100мм от пола, несколько «дежурных» розеток на высоте 300мм от пола и необходимые по ситуации розетки (у кровати, за столом, в зоне телевизора, возле кресла, возле электротехники и т.д.)

Подробнее о расположении и обозначениях розеток на чертежах

Как обозначается электрическая розетка на чертеже, схеме?

Прокладывание проводки в помещении начинается с разработки проекта — составления и утверждения электросхемы. Условные обозначения на строительных схемах регламентируются ГОСТ 21.614-88.

Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ 21.608-84. Согласно данному нормативному документу, все штепсельные розетки подразделяются на:

• те, которые предназначаются для открытой установки;
• те, которые устанавливаются скрытым способом;
• блоки, состоящие из электророзетки с выключателем.

Данные виды розеток могут быть одно-, двух- или трехполюсными. Двух- и трехполюсные источники электропитания могут обладать защитным контактом.

Условные обозначения розетки на схеме продемонстрированы на фото ниже.

Чем отличаются план и схема электропроводки, и какие особенности их составления?

План электропроводки отличается от схемы тем, что на нем отображаются все особенности помещения, может осуществляться привязка к масштабу.

Сначала на бумаге вычерчивается полная планировка квартиры, включая жилые комнаты, санузел, кухню и прихожую. Далее на плане схематически намечают окна, двери, лоджию/балкон. Можно также отметить расположение бытовой техники и мебели — это даст полную картину прокладки проводки.

Далее производится разметка групповых электролиний — их количество зависит от площади квартиры, ее планировки, оснащения бытовой техникой. Чтобы равномерно распределить нагрузку, линии для электрических приборов и освещения лучше разделить. Затем производится обозначение розеток на чертежах, выключателей, лампочек.

Изображение ниже продемонстрирует пример плана проводки в двухкомнатной квартире, а также то, как на чертежах обозначаются розетки и выключатели.

Подскажите, какое размещение розеток оптимальное для кухни?

В кухонном помещении часто устанавливается крупногабаритная техника (электроплита, холодильник, посудомоечная машина, вытяжка, СВЧ-печь) — данные приборы нуждаются в стационарном электроснабжении. Поэтому на вопрос как на кухне расположить розетки для этих приборов есть один ответ — внизу.

Для мелких бытовых приборов, которые используются периодически (тостер, чайник, кухонный комбайн), можно использовать дополнительные источники питания, расположенные в фартуке, либо встроенные в столешницу.

Розетку для вытяжки лучше разместить над кухонным гарнитуром. Если вытяжка встроенная, источник питания лучше поместить внутрь того шкафчика, в который она вмонтирована. Также сверху можно расположить розетки для мебельного освещения.

Запрещено размещение розетки на кухне:

• над мойкой;
• плитой;
• непосредственно за корпусом бытового прибора.

Как правильно обозначить выключатели на строительных схемах?

Как и розетки, выключатели света заносятся в проектную документацию. Рассмотрим, как на схеме обозначается выключатель света.

Обозначение выключателей регламентируется ГОСТ 21.614-88 и зависит от их конструкции, параметров работы и степени защиты. Конструкционно выключатели делятся на одно-(сдвоенные или строенные), двух- и трехполюсные. Также существуют отдельные обозначения для выключателей открытой и закрытой установки, моделей с разной степенью защиты.

Данный ГОСТ определяет также обозначения для переключателей – электромеханических устройств, которые используются для соединения/разъединения электрических цепей.

Существуют ли правила, регулирующие количество и размещение розеток в доме, или квартире?

Четких правил, регламентирующих расположение розеток в квартире или частном доме, не существует. В СП 31-110 от 2003 года рекомендовано устанавливать выключатели по стороне дверной ручки. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Установка розеток под потолком допускается в том случае, если управление ими производится при помощи шнура.

В целях безопасности, розетка должна находиться на расстоянии 0,5 м от газопровода и 0,6 м от раковины, мойки, душевой.

Как и где размещать розетки в квартире зависит от предназначения помещения. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона. В ванной комнате можно установить 1-2 розетки (возле зеркала и для стиральной машины), на кухне и в гостиной — 2-4 (в зависимости от количества бытовой техники).

http://remotn.ru

Важные моменты расположения выключателей

Для того чтобы ремонт в помещении в дальнейшем приносил вам не только удовлетворение, но и комфорт, нужно ознакомиться с некоторыми нюансами:

1. Выключатель, который будет являться основным и освещать помещение, необходимо размещать на определенной высоте – около 70-90 сантиметров от пола. При этом необходимо учитывать рост членов семьи. Это нужно для того, чтобы каждому члену семьи было удобно пользоваться выключателем. По правилам установки розеток,  человеку должно быть удобно нажимать на клавишу выключателя, при условии, что рука должна быть опущена и отведена немного в сторону. Поэтому, оптимальным расстоянием считается установка выключателя на расстоянии не выше, чем 80 сантиметров от пола. Кроме того, любой выключатель, а также розетка не должны быть заслонены открывающейся дверью или мебелью. Их размещают с той стороны, где находится дверная ручка.
2. Выключатели для ванной комнаты, туалета, а также подсобных помещений и кладовой устанавливают в коридоре.
3. Для дополнительного освещения помещения, например для включения подсветки с элементами декора, располагают в любом удобном месте так, чтобы они гармонировали с дизайном помещения.

Расположение розеток на кухне

Согласно “Своду правил” (пункт 15.27), на кухне должно быть не менее 4 электророзеток на ток 10 (16) А, но сейчас, при большом количестве бытовой техники, это количества явно недостаточно, а кроме того, территория кухни изначально функционально зонирована, т. е. разделена, пусть даже и не визуально, на рабочую и столовую зоны.

Розетки и вилки для подключения электрической плиты массивны и внешне непривлекательны, даже в таком белоснежном исполнении. Поэтому их лучше спрятать вглубь кухонного шкафа, но с сохранением разумной доступности.

В столовой зоне, в зависимости от набора и размещения мебели, хватит 1-3 разъёмов, из них 1-2 расположены над обеденным столом или в непосредственной близости от него, на уровне 105-115 см. В случае размещения холодильника, понадобится ещё одна розетка, расположенная около холодильника (10-15 см), в 15-20 см от пола. Если планируется установка телевизора, то рядом с местом его установки понадобятся ещё две, электрическая и телевизионная. О параметрах бытовых электророзеток подробно рассказывается в этой статье.

Только что встроенные в столешницу розетки выглядят привлекательно, но со временем повседневность внесёт свои коррективы. Щели забьются остатками пищи, жира, напитков которые очень трудно удалить. Поэтому устанавливая подобные вещи, учтите эту непривлекательную сторону быта.

Сложилась определенная практика расположения розеток в рабочей зоне кухни. Обычно, это три горизонтальных ряда.

1. Состоит из 3-5 устройств, находится на расстоянии 10-25 см. от пола, служит для подключения: посудомойки, холодильника, духового шкафа, варочной поверхности.
2. Расположен на уровне 110-115 см, служит для оперативного использования, состоит из 2-4 устройств.
3. Располагается под потолком. Чаще всего, это одна розетка, предназначенная для подключения вытяжки. Распределение по горизонтали зависит от количества бытовой техники и её размеров.

Размещение розеток на кухне не регламентируется, но есть ограничения. Их нельзя располагать ближе 50 см от газовой трубы, непосредственно около мойки.

Расположение электророзеток в других помещения квартиры, зависит от индивидуальных особенностей её обитателей. Поэтому все общие рекомендации в лучшем случае бесполезны. Отмечу только некоторые особенности размещения в зависимости от типа конструкции аппаратуры.

Расположение электророзеток у стола для компьютера

В зависимости от типа компьютера есть два варианта размещения электророзеток.

Как видите, на рабочем месте у стола для компьютера, достаточно одной розетки. Такая схема имеет свои плюсы, розетка “сидит” на отдельной линии, на своём АВ.

1. Для подключения стационарного компьютера, моноблока удобнее пользоваться розетками, расположенными на уровне или чуть выше плинтуса. На самом деле, в этом случае хватит и одной. Компьютер, сопутствующая офисная техника, нуждается в защите от скачков напряжения. Для этого понадобится как минимум сетевой фильтр, а если сохранность данных имеет значение, то и источник бесперебойного питания. Все эти устройства имеют ряд гнёзд, которые заменят стационарные разъёмы.
2. Мобильные компьютеры, ноутбуки, планшеты, имеют встроенную защиту, поэтому для их подзарядки, удобнее пользоваться розетками расположенными над столешницей стола.

Расположение электророзеток у телевизора

Чаще всего телевизор в квартире, даже если он не один, расположен стационарно, а оперативность его подключения к электросети, не имеет большого значения, поэтому розетку лучше спрятать за корпус телевизора.

Наверное, это не самый удачный пример размещения электророзетки для телевизора, но получилось из-за того что мебель, тумбочка для телевизора, была куплена уже после того, как розетка была установлена.

При использовании телевизора в комплексе с другими устройствами: домашним кинотеатром, ресивером, игровой приставкой, понадобится целый ряд розеток и не только электрических.

О расположении выключателей в ванной комнате, мы уже говорили. Что касается других помещений квартиры, то нормативные правила допускают установку выключателей где угодно, даже под потолком (Свод правил, пункт 15.33). ПЭУ лишь рекомендует располагать выключатели около дверных проёмов, не выше 1 м от уровня пола со стороны дверной ручки. ПЭУ не приводит конкретных цифр, но практика показывает, что оптимальное расстояние от электровыключателя до дверного косяка 10-20 см. Если кого-то интересует тема выбора бытового электровыключателя, читайте в этой статье.

схема, количество, гостиная и детская комната

Содержание статьи:

• Правила размещения выключателей
• Планирование торговых точек
• Правила размещения в различных жилых помещениях

Для безопасного и удобного использования электроприборов и управления источниками света в квартире установлены стационарные розетки. Расположение розеток и выключателей в квартире выбирается с точки зрения удобства эксплуатации, но необходимо учитывать и технические правила установки.

Правила размещения выключателей

Одним из самых надежных вариантов размещения розеток и выключателей является евростандарт

Существует два стандарта размещения выключателей и каждый из них имеет свои преимущества:

• Советский. Розетки устанавливаются на высоте 90 см от пола, выключатели – 1,5-1,6 м. В этом случае маленькие дети не дотянутся до устройства руками, поэтому они в безопасности. При этом взрослым не нужно нагибаться, чтобы включить электроприборы.
• Евростандарт. Розетки — на уровне 30 см от пола, выключатели — на высоте 90 см от крышки. Электрические точки не бросаются в глаза, часто скрыты мебелью. Выключатели доступны даже детям, а взрослым не нужно поднимать руку, чтобы включить свет.

При выборе выключателей следует учитывать, что электроприборы такого типа имеют разную степень влагозащиты. Для влажных помещений нужно приобрести устройство с защитой от проникновения и влаги, либо вынести за пределы помещения.

Планирование розеток

Чтобы детально разобраться в размещении розеток в квартире, необходимо перед непосредственным монтажом электроприборов составить план с учетом количества оборудования. В первую очередь составляют схему квартиры, отмечая расположение мебели и технических устройств. При этом количество электрических розеток увеличивается на одну-две единицы, что обеспечивает возможное расширение арсенала используемых бытовых приборов.

Кроме технических требований учитывают, насколько удобно будет пользоваться разъемом, незаметен он или бросается в глаза и портит интерьер.

Электроприборы размещают со стороны дверной ручки, а не петель, так как в последнем случае для их использования придется обходить полотно.

План-схема

Если план розеток и выключателей составляется для строителей, то его выполнение обязательно в масштабе на миллиметровой бумаге с привязкой к генеральному плану. Места расположения и высота установки устройств указаны в соответствии с нормами.

Схема расположения розеток и выключателей в квартире

Схема расположения электропроводки должна быть согласована с проектировщиком.

Как определить необходимое количество

Правильная схема подключения и расчет минимального количества розеток позволит вам удобно пользоваться техникой на кухне

Сколько розеток должно быть в квартире зависит от ее оснащенности бытовыми Техника. Специалисты советуют предусмотреть для каждого электроприбора разъем, расположенный в удобном для его использования месте. Более того, в каждой комнате также следует добавить пару электрических розеток с прицелом на будущее. Хорошим подспорьем в определении количества электроприборов является подробный план.

Особенности размещения розеток

Высота установки розеток и выключателей

При детализации плана установки следует уточнить, что представлены специальные правила размещения розеток в квартире, которые носят рекомендательный характер, отражены в «Своде норм строительства и проектирования», а также в СНиП 31-110-2003:

• Высота выключателя определяется с учетом среднего роста членов семьи, чтобы каждый мог пользоваться им без поднимая руки. В среднем этот показатель составляет 80-90 см от поверхности пола.
• Выключатель должен располагаться со стороны дверной ручки, в непосредственной близости от дверного проема, примерно в 10-15 см от него.
• Электрические разъемы не должны закрываться мебелью, затрудняющей доступ к ним и отвод тепла.
• Выключатели для ванной и туалета вынесены в коридор.

Учитывать рекомендации дизайнера и нюансы дизайн-проекта.

Правила размещения в различных жилых помещениях

Каждая комната оборудована разными приборами по своему назначению, и их количество различается. При составлении плана расположения электрических точек важно учитывать особенности помещения. Положения о правильном расположении розеток и выключателей в квартире закреплены в нормативных документах: СНиП, ПУЭ, ГОСТ.

Кухня

Расположение розеток на кухне

Чтобы правильно определить расположение всех электрических точек, необходимо спланировать, где именно будут располагаться бытовые приборы. Так как на кухне устанавливается мелкая и крупногабаритная бытовая техника, важно, чтобы розеток было столько, сколько приборов, и желательно с запасом. Они должны располагаться удобно, чтобы не пришлось использовать удлинители или тройники.

В первую очередь продумывают расположение розеток и выключателей для стационарных бытовых приборов:

• холодильник;
• стиральная машина;
• вытяжки;
измельчитель отходов
• ;
• посудомоечных машин;
• встраиваемая микроволновка;
• электрическая духовка и плита;
• датчик протечки воды;
• потолочные и встраиваемые светильники.

Разъем варочной панели удобно расположен сбоку, в шкафу с распашной дверцей или в плинтусе. Причем некоторые модели подключаются напрямую к проводу, а не к розетке. Поэтому отдельный разъем может не потребоваться.

Розетку для холодильника рекомендуется устанавливать под холодильником, но это может быть неудобно, если приходится часто его размораживать. Разъем лучше устанавливать справа, слева от него или сверху.

Для подключения нестационарных приборов необходимы розетки на фартуке, по две розетки с левой и правой стороны кухни. Удобно, когда одна-две розетки расположены рядом с обеденным столом. Важно предусмотреть возможность одновременного подключения небольших бытовых приборов к сети.

Розетки Gira — HDMI, VGA, USB

Потребуется организовать доступ к электросети для телевизора, если это модель с функцией SMART, потребуется интернет-розетка. Разъем для пылесоса рекомендуется устанавливать на уровне 30-40 см от пола, рядом с входом на кухню. Оптимальное место для установки выключателя кухонного освещения – 75-90 см от пола и 10-15 см от дверного проема.

При этом придерживаются некоторых требований:

• Запрещается размещать розетки за бытовыми приборами. Его следует установить рядом с ним, за стенкой соседнего шкафа или в плинтусе.
• Разъемы для вытяжки и ТВ монтируются на высоте 2-2,5 см от пола, то есть над вытяжкой и за панелью ТВ.
• Розетки для мелкой техники должны находиться на высоте 10-30 см от столешницы, с нижним краем на расстоянии не менее 5 см от нее.
• Для варочной панели и духовки делают два отдельных выхода, так как двойной выход не выдержит нагрузки.

Розетки, расположенные в непосредственной близости от источника воды, должны быть защищены от влаги. Это относится к разъемам для измельчителя, стиральной и посудомоечной машин.

Гостиная

Расположение розеток в гостиной

В гостиной выключатель должен располагаться у двери на высоте 75-90 см, чтобы он был доступен всем членам семьи. Также в них есть розетка, например, к ней можно подключить пылесос. От дверного проема отступает примерно 10 см, а от пола 30 см. Если комната большая, вам понадобится еще одна розетка для пылесоса — в дальнем конце комнаты.

В зоне ТВ также необходимо установить несколько розеток. Вам понадобятся разъемы для телевизора, DVD-плеера, аудиосистемы и выхода в интернет. Высота размещения — 130 см. Они будут закрыты ТВ-панелью, но к ним будет организован свободный доступ.

На диване следует сделать розетки для бра, торшера, ноутбука, телефона. Кроме того, в зависимости от расположения следует запланировать электрические точки для кондиционирования и дополнительного оборудования. Розетки желательно сделать рядом с сиденьями.

Если в гостиной есть рабочий стол, нужны разъемы для настольной лампы, компьютера, монитора, колонок, принтера, сканера. Их лучше разместить над столом, чтобы было удобно включать/выключать приборы.

Если в гостиной есть аквариум, нужны разъемы для фильтра и освещения.

Спальня

Рекомендуемая высота розетки в спальне

В спальне необходим блок розеток рядом с тумбочками, чтобы поставить телефон на зарядку, подключить ноутбук, планшет, электронную книгу. Дальнейшие рекомендации зависят от того, какая техника установлена ​​в спальне или какие зоны дополняют пространство. Это может быть рабочая зона или телевизор. Выключатель и розетка для пылесоса стандартно размещены у двери. Также могут потребоваться розетки для дополнительных источников освещения.

Ванная комната

Схема электропроводки в ванной комнате

Расположение и количество розеток в ванной комнате определяется подключенными к ним электроприборами. Почти всегда здесь нужны электрические розетки для стиральной машины, фена, электробритвы. Кроме того, могут потребоваться разъемы для водонагревателя, полотенцесушителя и сушилки.

Правильное расположение розеток в ванной не менее 60 см от пола и источника воды. Причем это должны быть специальные устройства с высокой степенью влагозащиты.

Прихожая

В прихожей розетку и выключатель удобно разместить рядом с входом, чтобы не проходить в грязной обуви через всю комнату, чтобы выключить или включить свет. Розетку можно установить под выключателем — для пылесоса, например, или сушилки для обуви, дверного звонка.

Дети

В детской комнате у двери, со стороны дверной ручки, ставится выключатель. Под ним, на высоте 30 см от пола, розетка для пылесоса, обогревателя, увлажнителя. Если ребенок только начал ходить, следует закрыть их заглушками или установить приборы с крышками. Если ребенок школьного возраста, для него должно быть оборудовано рабочее место. Требования такие же, как и для рабочего места в гостиной. К кровати потребуются розетки для ночного освещения. Используйте электрические разъемы напротив кровати для подключения телевизора.

Шкаф

Домашний офис должен быть оборудован достаточным количеством розеток для рабочего оборудования

Домашний офис также должен быть оборудован достаточным количеством розеток и выключателей. В обязательном порядке вам понадобится блок розеток на рабочем столе. Их можно установить на высоте 15-20 см над столешницей или спрятать за столом, на уровне 20-30 см от пола. В кабинете могут быть установлены:

• настольный источник света;
настольный компьютер
• ;
монитор
• ;
• Столбцы
• принтер;
сканер
• ;
копировальный аппарат
• ;
• ноутбук;
зарядное устройство для телефона
• ;
• аквариум;
• ТВ.

Все эти устройства нуждаются в отдельной розетке, так как их можно использовать одновременно. Также рекомендуется предусмотреть разъем для пылесоса.

Если в новостройке расположение розеток и выключателей более-менее соответствует современным требованиям, то в многоквартирных домах, построенных 25 и более лет назад, количество электрических точек очень ограничено. В любом случае при планировании рекомендуется исходить из индивидуальных пожеланий и учитывать стандарты.

Высота розеток от пола и высота установки выключателей по евростандарту

Существует ряд правил, регламентирующих высоту розеток от пола. Однако они не строгие, благодаря чему дизайнеры воплощают в жизнь массу нестандартных идей. Параметры установки указаны в правилах установки розеток от пола – ПУЭ.

Содержание

• 1 На какой высоте устанавливать розетки и выключатели по евростандарту
• 2 Советский стандарт установки сокетов и выключателей
• 3 Особенности расположения переключателей и розетки
  • 3.1 в коридоре
  • 3,2 ванная комната
  • 3,3 в гостиной
  • 3,4 Кухня
  • 3,5. 3.6 Детская
  • 3.7 Офис

На какой высоте должны быть установлены евророзетки и выключатели?

Высота установки розеток по евростандарту должна быть 0,3 м от пола. Это считается удобным, потому что все кабели расположены низко. Они не испортят внешний вид и позволят свободно расставить мебель в комнате, не загораживая розетку. Шнуры укладываются на пол и не мешают проходу.

Высота установки выключателей 0,9 м от пола. Расстояние считается оптимальным для всех членов семьи, ведь на этом уровне даже ребенок может включить свет. Чтобы понять, на какой высоте ставить розетки и выключатели, нужно учитывать рост жильцов.

Советский стандарт установки розеток и выключателей

В советское время существовал стандарт установки розеток от пола на высоте 90 см. Преимущество таких норм в том, что нет необходимости наклоняться. Места для подключения к сети в этом случае находятся над столом, ведь высота рабочего места по нормам 75-80 см. А высота установки розетки позволяет подключить все настольные электроприборы, даже если у них короткий кабель. В этом случае маленькие дети не могли добраться до устройств.

По ГОСТ положение выключателя регулировалось так же, как и расстояние от пола до розетки. Выключатель находился на высоте 160 см, поэтому всегда находился на уровне головы. Выключатель найти было легко, даже если рядом была мебель.

Особенности расположения выключателей и розеток

При установке точек подключения следует выбирать высоту розеток, соответствующую помещению. Например, евростандарт предусматривает размещение розеток в разных частях помещения. Это намного удобнее, чем установка блока розеток в одном месте, так как нет необходимости использовать удлинители. В гостиной и спальнях такой вариант будет оптимальным. Поэтому необходимо учитывать преимущества и недостатки каждого стандарта в разных помещениях.

При проектировании электропроводки следует учитывать такие особенности:

1. Высоту разъемов устанавливать исходя из расстановки мебели и электроприборов в помещении.
2. Обеспечьте свободный и постоянный доступ к этим локациям. Не закрывайте их плотно предметами мебели или другими крупногабаритными предметами.
3. Количество розеток следует рассчитывать с запасом.
4. Расстояние между ними должно быть таким, чтобы можно было легко убрать пылесосом в любой части комнаты.
5. Расположение выключателей и розеток определяется назначением помещения. Если это склад, все должно располагаться ближе к входу. Если это гостиная – рядом с местами отдыха. А высота определяет дизайн помещения и рост владельца.

В коридоре

В коридоре достаточно 2-3 розеток. В основном они питаются от бытовой техники (пылесос, сушилка для обуви и т.д.). Разъёмы следует размещать на расстоянии 20 см от пола, чтобы подключённые провода не мешали передвижению по комнате. В некоторых прихожих есть полки для мелочей. На них часто кладут телефоны, поэтому 1 разъем нужно сделать близко, чтобы было удобно заряжать аппарат. Если вы планируете разместить роутер в прихожей, для него нужно выделить отдельную розетку.

Высота выключателя должна быть такой, чтобы каждому жильцу было удобно пользоваться устройством. Тумблер преимущественно размещают на расстоянии 75-90 см от пола.

В ванной комнате

В ванной комнате установить стиральную машину, бойлер, пользоваться электробритвой и феном. В зависимости от конфигурации устройств достаточно 2-3 мест для подключения к электросети. Высота размещения розеток будет зависеть от подключаемых приборов. Например, феном и бритвой удобно пользоваться, когда вилка включена возле зеркала на уровне талии. Стиральную машину и бойлер подключают так, чтобы кабель доставал до розетки. Поэтому розетка для водонагревателя размещается на высоте 140-170 см.

При установке устройств необходимо соблюдать технику безопасности, поэтому нельзя размещать проводку слишком низко. Так, если произойдет перелив воды, провода останутся невредимыми. По нормам высоты их нужно устанавливать не ниже 15 см от пола и 60 см от смесителей. Выключатель находится в коридоре, так как в помещении очень влажно. Его часто совмещают с тумблером для унитаза.

В гостиной

В гостиной чаще, чем в других комнатах, переставляют мебель и устанавливают большинство электроприборов. Поэтому высоту розеток над полом следует выбирать исходя из их назначения в пределах 15-30 см. Их желательно монтировать во всех углах комнаты, чтобы в дальнейшем не тянуть удлинители.

Основные устройства в гостиной:

• Телевизор;
• домашний кинотеатр;
• спутниковый ресивер;
• бра или торшеры;
• кондиционер;
• Wi-Fi роутер;
• компьютер;
• динамики;
• дополнительные устройства для компьютера и т.д.

Это требует большого количества розеток, чтобы обеспечить одновременное питание всех устройств. Поэтому следует позаботиться о размещении 1-2 розеток на каждой стене. Их нежелательно устанавливать выше 30 см от пола, чтобы не загромождать комнату проводами и не портить ее внешний вид. Необходимо максимально скрыть их от глаз.

При прокладке электропроводки необходимо учитывать расстановку мебели и места, где будут подключаться приборы. Некоторым устройствам требуется постоянное питание, а другие включаются периодически. Это тоже следует учитывать при проводке. Не стоит размещать блок более чем на 2-3 розетки, чтобы не портить дизайн помещения. Выключатели в этом помещении могут быть установлены как по евростандарту, так и по старым стандартам. Все зависит от дизайна помещения.

На кухне

Большая часть бытовой техники находится на кухне. Поскольку количество электроприборов с каждым годом увеличивается, возникает необходимость их размещения и подключения. Основные бытовые приборы:

• холодильник;
• микроволновая печь;
• вытяжка;
• посудомоечная машина;
• мультиварка;
• ТВ.

Часто эти устройства подключены постоянно. Дополнительные области применения включают: блендер

• ;
• чайник;
• тостер;
• соковыжималка;
• кофеварка;
• смеситель и др.

Количество розеток определяется частотой их использования. Главное условие в этой ситуации – удобный доступ в сеть. Поэтому сейчас популярно устанавливать электрические розетки прямо в мебель. Таким образом, их можно скрыть от глаз и сделать доступными. А вот розетки для встраиваемой техники должны быть легкодоступны, как и выключатели.

Высота места подключения холодильника 15-20 см. Если вы планируете установить на ней микроволновую печь, уровень поднимают до 60-80 см. При размещении стиральной машины на кухне сетевой кабель прокладывается не выше 30 см. Для светильников местного освещения розетки устанавливаются на расстоянии до 10 см над ними.

При установке телевизора на кронштейны высота точки подключения может составлять 180-200 см от поверхности пола. А для небольших устройств розетки монтируются на рабочей поверхности. Для мощных электроприборов желательно делать отдельную линию питания, чтобы исключить перегорание проводки. Кнопка выключателя находится на уровне талии, чтобы было удобно включаться каждому пассажиру.

В спальне

В спальне достаточно четырех мест для подключения к электросети. Если в комнате планируется размещение ТВ-приемника, следует также предусмотреть его блок питания и сопутствующие устройства. Высота розеток в спальне не должна быть выше 30 см от пола. Исключением может быть установка кондиционера. Для розетку желательно сделать рядом с устройством.

Рядом с кроватью часто устанавливают настольные лампы, бра или торшеры. Так нужно сделать по 2-3 соединителя с каждой стороны. Если вы будете часто пользоваться ноутбуком, также следует предусмотреть место для подключения. Когда в спальне есть туалетный столик, возле него часто устанавливают местный свет и включают бигуди, выпрямитель и другие приспособления. Поэтому к разъемам должен быть свободный доступ. 9№ 0003

Для стандартных спален выберите размещение выключателя на высоте 90 см. Если комната имеет сложную конструкцию, в ней следует предусмотреть установку тумблеров на несколько клавиш или их размещение в разных частях спальни.

В детской комнате

В детской комнате необходимо разместить 2-4 электрические розетки. Основное оборудование – лампа, а для детей постарше – компьютер. Необходимо следить за тем, чтобы все стационарные устройства были подключены и оставлять свободными 1-2 розетки. Раньше их делали на большой высоте, чтобы ребенок не мог до них дотянуться. Теперь изделия оснащены предохранительными устройствами, поэтому их можно монтировать в соответствии со стандартами.

Выключатель должен располагаться на высоте 75-90 см, чтобы ребенок мог легко до него дотянуться. Важно, чтобы шифоньер или открытая межкомнатная дверь не заслоняли его. Ребенок должен иметь возможность легко и быстро дотянуться до выключателя, поэтому его удобно расположить со стороны дверной ручки. В зоне входа размещают розетку для бытовой техники так, чтобы она закрывала открытую створку. Розетка используется для подключения пылесоса, обогревателя или других устройств. Высота может быть 10-30 см.

В мастерской.

Здесь может быть много электроприборов, как и в гостиной. На столе часто размещаются:

• лампа;
• компьютер;
• динамики;
сканер
• ;
• принтер и т.д.

Дополнительное оборудование:

• кондиционер;
• бра или торшеры.

Поэтому необходимо установить не менее 6 сетевых вилок. Их рекомендуется монтировать не выше 30 см от пола, чтобы не загромождать провода. Если на рабочей поверхности используется паяльник и другие электроинструменты, то розетку рекомендуется устанавливать на высоте не более 15 см над уровнем столешницы.

Поскольку четких закономерностей размещения мест подключения к сети не существует, устанавливать их следует, исходя из удобства и дизайна.

Связанные статьи:

Электричество, электрические вилки и розетки в Турции

Турция работает от   220 вольт, 50 Гц , с вилками европейского типа с круглыми штырями, которые подходят к утопленным настенным розеткам.

Четырех- и пятизвездочные отели часто предоставляют североамериканские розетки (шпильки) для скрытого монтажа на 120 В, 60 Гц для североамериканских вилок с плоским штырем

Турция работает от сети   220 вольт, 50 Гц , с вилками европейского типа с круглыми штырями, которые подходят к утопленным настенным розеткам.

Турецкая электрическая вилка — деловая сторона

Проверьте свои электроприборы  перед выходом из дома, чтобы узнать, что вам нужно будет подключить к сети во время путешествия по Турции.

Многие бытовые приборы с собственными адаптерами питания   (например, портативные компьютеры и цифровые камеры) могут быть подключены к розеткам/штепсельным розеткам 110–120 В или 220–240 В и автоматически адаптируются к напряжению (но вам понадобится переходник для вилки , который можно вставить в утопленную настенную розетку/розетку. Читайте дальше.)

Универсальный адаптер для 150 стран
Работает в Турции, во всей Европе, Великобритании и Северной Америке. Обратите внимание на USB-порты для зарядки сбоку. Нажмите на фото, чтобы узнать больше и узнать, как его получить.

Ознакомьтесь с техническими характеристиками вашего адаптера питания, чтобы убедиться в этом (адаптер питания – это небольшая штуковина, обычно черная и прямоугольная, которая находится на линии электропередачи между ноутбуком или камерой и розеткой/разъемом). Ищите  «ВХОД: 100-240 В переменного тока».

Если это так, то он может работать на напряжении 110-125 или 220-240. Если на нем написано что-то вроде «ВХОД: 100–125 В», значит, он не может работать от сети 220–240 вольт в Турции, и вам потребуется трансформатор (также называемый преобразователем мощности или преобразователем напряжения ).

Вам, вероятно, также  нужен штепсельный адаптер .

Блок питания

Сегодня у большинства путешественников в гостиничных номерах есть более одного или двух электронных устройств для зарядки: мобильные телефоны, цифровые камеры, компьютеры или планшеты, электрические зубные щетки. Если вы носите  удлинитель  с собой вам понадобится только один адаптер  , чтобы подключить его к турецкой розетке, после чего вы сможете подключить к удлинителю все свои нетурецкие устройства:

Зарядная станция для путешествующей пары : два компьютера, два мобильных телефона, планшет, батарейки для цифровых фотоаппаратов и электрическая зубная щетка.

Если вы используете сетевой фильтр   на 110–125 вольт (также называемый отводом питания), убедитесь, что это именно сетевой фильтр (то есть просто розетки без какой-либо схемы), а не сетевой фильтр , имеющий электронные компоненты. Если вы подключите сетевой фильтр на 110–125 вольт к розетке на 220–240 вольт, раздастся хлопок и запах гари, и ваш сетевой фильтр превратится в хлам. Вам понадобится простой отвод питания с электронной схемой без ограничителя перенапряжения.

Простые разветвители/ответвители питания — без схемы защиты от перенапряжений.
Нажмите на фото, чтобы узнать больше и узнать, где их найти.

Шарнирный удлинитель — лучше всего, если у вас есть несколько больших вилок или силовых трансформаторов. Нажмите на фото для получения дополнительной информации.

Разветвители шнура питания

Еще один способ иметь несколько розеток в Северной Америке — использовать разветвители шнура питания:

Разветвители шнура питания.
Нажмите на фото для получения дополнительной информации.

Электричество в вашем гостиничном номере

В вашем гостиничном номере может быть энергосберегающее устройство , управляемое вашим ключом от номера: вы вставляете плоскую карту ключа от номера в слот, и это активирует все электричество в вашей комнате, включая свет, вентилятор и телевизор. (См. фото справа.) Щель обычно находится на стене сразу за дверью вашего гостиничного номера.

Идея состоит в том, что вы достаете карту из слота, когда берете с собой ключ от номера и выходите из номера на день, автоматически отключая все электричество и тем самым сокращая расходы на проживание.

Но  что, если вы хотите зарядить батареи  в своем компьютере, смартфоне, iPod, цифровом фотоаппарате или другом устройстве, находясь вне своей комнаты? Батареи не будут заряжаться, если все электричество отключено.

В некоторых умных отелях все лампы и большинство настенных розеток подключаются к выключателю с ключом-картой, но одна или две розетки оставляются всегда включенными для таких вещей, как мини-бары, холодильники и даже для электронных устройств гостей. Экспериментируя, вы можете найти розетку, которая останется включенной, даже если ключ-карта не находится в ее слоте.

Если нет, попробуйте это простое решение: если карта представляет собой просто карту, вставьте лист плотной бумаги в слот для карты (подойдет визитная карточка), чтобы включить розетки/точки в комнате, затем переключите выключите все огни и другие устройства, кроме того, который вы хотите зарядить.

Однако в некоторых из этих устройств используются карты с компьютерными чипами ; или толстые прямоугольные пластиковые брелки . Для них визитная карточка или полоска плотной бумаги не подойдут. Вам придется заряжать батареи ночью, пока вы находитесь в своей комнате. Подробнее…

Когда гаснет свет…

В больших и лучших отелях Турции есть вспомогательные генераторы , которые автоматически включаются при сбое сетевого напряжения и остаются включенными, пока оно не возобновится. Это пригодилось 31 марта 2015 года, когда практически вся страна отключилась из-за проблемы с распределением электроэнергии. Однако возможны задержки в возобновлении движения на трамваях , скоростных поездах , банкоматах (банкоматах), Сети Wi-Fi , Сети мобильной связи , Сигналы светофора и т. д. ( Twitter  это хорошее место, чтобы следить за ходом восстановления … если батарея вашего смартфона еще заряжена.)

К счастью, такие сбои питания необычные, редкие события. Предыдущий массовый сбой в подаче электроэнергии произошел в связи с землетрясением в Мраморном море в 1999 году. Делиться

ПечатьОтправить по электронной почте

Если в доме или квартире безопасность важнее всего, то свет также является непременным критерием комфортной жизни. Таким образом, чтобы объединить эти два аспекта, необходимые для благополучия вашего «дома, милый дом», существуют стандарты безопасности для установки ваших выключателей света.

Независимо от того, строите ли вы свой дом или ремонтируете его интерьер, не следует пренебрегать этими правилами, чтобы обеспечить безопасность всех. Если вы посмотрите на недавно построенный дом, вы заметите, что выключатели расположены на определенном расстоянии от земли и могут находиться в одинаковых положениях в большинстве комнат по очень конкретной причине: чтобы совместить удобство и безопасность в вашем доме.

Необходимое количество выключателей, стандарты размещения, все должно быть сделано для того, чтобы сделать вашу жизнь проще и безопаснее!

Сколько выключателей света требуется в комнате?

Первое, что вам нужно выяснить перед тем, как приступить к проводке, это сколько выключателей света требуется в комнате. Во многих домах нормой является один выключатель на одной стене. Не имеет смысла иметь два выключателя на одной стене, управляющих одним светильником. Если комната большая, можно сделать второй выключатель на противоположной стене.

Однако есть и особые случаи. В спальне, например, выключатель может быть с каждой стороны кровати, чтобы свет могли включать два разных человека.

С другой стороны, два выключателя могут стоять на одной стене, если они не включают один и тот же свет. Например, на кухне мы можем найти два разных выключателя света: один для освещения всей комнаты, а другой для освещения рабочей поверхности. Кстати, нужно учитывать, сколько светильников нужно установить, чтобы осветить комнату. Это может зависеть от различных характеристик:

• Яркость комнаты: если комната светлая и светлая, одного светильника будет достаточно, чтобы осветить всю комнату. Для более темных комнат с менее отражающими стенами вы можете использовать больше источников света. Убедитесь, что они не слишком близко друг к другу, так как они имеют тенденцию отбрасывать нелестные тени.
• Размер комнаты: чем больше комната, тем больше светильников вам понадобится. Возможно, вам придется выбрать, хотите ли вы один выключатель для всех источников света в комнате или разные выключатели для них. Для эффективности рекомендуется иметь отдельные выключатели для освещения в комнатах.
• Эффект, к которому вы стремитесь: если вы хотите, чтобы освещение в комнате производило другой эффект, вам, возможно, придется заменить светильники. Будьте осторожны, добавляя в дом такие приспособления, как люстры. Они могут не подойти для дома с низкой крышей. Количество выбранных источников света может повлиять на количество выключателей, которые должны быть установлены в каждой комнате.

Действительно, в большой комнате, такой как гостиная / столовая, необходимо предусмотреть несколько источников света, а также несколько выключателей света в зависимости от того, где вы хотите иметь возможность освещать тот или иной свет.

Как расположить выключатели света в вашем доме?

Какова стандартная высота выключателя света?

Один из наиболее часто задаваемых вопросов – какая должна быть высота выключателя света от пола. Ответ на этот вопрос будет сильно различаться в зависимости от различных причин. Тем не менее, одна из вещей, которую вам нужно помнить, это иметь эти огни на безопасном расстоянии от детей. Это всего лишь мера предосторожности, чтобы предотвратить попадание детей в аварию или повреждение выключателя света. Различные комнаты в доме будут иметь разную высоту и инструкции о том, где следует разместить выключатель света. Однако есть одна вещь, которая является стандартом для общего строительства дома, — это выключатели света на высоте от 48 до 52 дюймов над полом. Основная причина этого в том, что он находится на удобной высоте для большинства стоящих людей и на безопасном расстоянии от детей. Тем не менее, есть соображения, касающиеся высоты кода выключателя света в доме, в котором могут быть люди с ограниченными возможностями, или выключателя, который должен находиться над столешницей. Выключатели на столешнице должны располагаться не менее чем на 4 дюйма над столешницей. В конце дня убедитесь, что вы посмотрели на функциональность дома, прежде чем вставлять в него выключатель. Это будет долгий путь, чтобы защитить вас и дом от любых проблем.

Чтобы обеспечить вашу безопасность, Национальный избирательный кодекс устанавливает различные правила расположения выключателей света. Эти правила позволяют обеспечить безопасность, особенно когда речь идет об использовании выключателей. Эти правила применяются ко многим областям в доме, которые имеют дело с водой или высокой температурой. Соблюдение этих правил поможет вам оставаться в безопасности, даже если вы используете осветительные приборы в своем доме.

Выключатель света в ванной, высота

Ванная комната является одним из мест, где легко может ударить током. Расположение выключателя света в ванной важно, так как многие люди могут промокнуть в ванне или душе, из-за чего влага может попасть в розетки. Единственный способ избежать этого — положить розетки в безопасное место. Для этого рекомендуется выключить выключатели света на расстоянии не менее 5 футов от ванны или душа. Это предотвратит прикосновение к нему мокрыми руками. Выключатель света рядом с кодом душа указывает, что вы должны держать их на расстоянии не менее 60 см друг от друга. Влага от насадки для душа может вызвать проблемы с освещением в ванной комнате.

Расположение выключателя кухонного освещения

Хорошая кухня должна быть хорошо освещена. Таким образом, вы должны быть заинтересованы в том, где вы размещаете свои осветительные приборы и выключатели. Чтобы обеспечить хорошую видимость, поместите выключатель основного кухонного света в дверной проем. Это гарантирует, что вы можете видеть на кухне без проблем. В зависимости от количества рабочих станций, которые у вас есть, вы можете выбрать их подсветку. Лучше всего, если эти зоны будут иметь свои отдельные выключатели. Предпочтительное место для этих выключателей — рядом с рабочими станциями. Это поможет вам видеть, над чем вы работаете, не напрягаясь.

Высота выключателя освещения кровати Ничто так не раздражает, как необходимость вставать с кровати, чтобы выключить свет. Это основная причина, по которой производятся прикроватные выключатели. Они могут быть в более низком положении, чем другие выключатели света. Где-то прямо над кроватью — идеальное место для этого выключателя. Добавление их подальше от кровати побеждает всю цель плохого выключателя света.

Выключатель наружного освещения Код

Если у вас есть наружное освещение, вам нужно будет прикинуть, где разместить выключатель. Лучшим местом для этого светильника является дверь. Вы можете легко получить к нему доступ, когда вам нужно увидеть улицу или нужно выключить свет. Убедитесь, что свет снаружи находится в месте, где вода не может попасть к нему. Если у вас нет внутреннего дворика, то это будет лучший галстук для его создания. Если это невозможно, убедитесь, что сам фонарь установлен так, чтобы он оставался водонепроницаемым. Это избавит вас от многих проблем в долгосрочной перспективе.

Теперь вы знаете все хитрости и стандарты, касающиеся выключателей света. Об этом важно помнить при строительстве дома или ремонте интерьера, чтобы не допустить ошибок. Свет в интерьере незаменим, и инструменты для управления этим светом должны быть безопасны и легко доступны. Расположение и количество выключателей в каждой комнате должны быть продуманы и учитываться с точки зрения безопасности, особенно в ванных комнатах, а также с точки зрения комфорта, например, в коридорах или в спальне.
После того, как место выбрано, вам решать, какой тип выключателя вам нужен в зависимости от комнаты.

Еще одна важная вещь, которая была сделана с точки зрения технологий, — это внедрение интеллектуального освещения. Это хорошо работает, особенно если вы находитесь в месте, где вы не сможете получить доступ к настоящему выключателю света. Некоторые из этих огней реагируют на голосовые команды или просто хлопают в ладоши. Убедитесь, что вы получаете систему, которая может интегрироваться с другими интеллектуальными функциями, которые вы, возможно, захотите добавить в свой дом в будущем.

Всегда регулярно проверяйте все ваши электрические источники. Это поможет вам обнаружить любые проблемы, которые могут возникнуть, и исправить их до того, как они станут хуже.

обнаружить

Мировое присутствие

Узнать больше

Наши решения

Узнать больше

Наш подход к корпоративной социальной ответственности

Пресса

Учить больше

Знакомство с европейскими, скандинавскими и мировыми вилками и розетками – Tough Leads

Tough Leads производит самый широкий ассортимент адаптеров для тяжелых условий эксплуатации в Великобритании. Для повседневных бытовых приборов обычно достаточно стандартных дорожных адаптеров. Однако для мощных приборов, таких как сушильные машины, электроинструменты и коммерческое оборудование, требуются специальные адаптеры для тяжелых условий эксплуатации.

Если вы хотите использовать британское зарядное устройство для электромобилей за границей, ознакомьтесь с нашим специальным руководством по электромобилям.

Если вы планируете посетить Великобританию с европейским/скандинавским зарядным устройством для электромобилей, ознакомьтесь с нашим ассортиментом адаптеров.

Типы адаптеров

Мы предлагаем ряд адаптеров для различных применений, все доступны с различными вариантами вилок, для использования во всем мире.

Адаптеры для использования британских приборов за границей или с импортными товарами, например. генераторы.

Идеально подходит для использования более мощных предметов со всего мира при экспорте товаров, в отпуске или в эмиграции.

Адаптеры для использования в Великобритании устройств с розетками, используемыми по всему миру. джакузи и садовые обогреватели

Отлично подходит для того, чтобы посетители Великобритании со всего мира могли пользоваться своими приборами или при импорте товаров из Великобритании.

Выбор подходящего адаптера

IEC предоставляет подробное руководство по использованию вилок и розеток в каждой стране мира. Для Европы и Скандинавии приведенная ниже карта дает, по крайней мере, упрощенное представление:

German Schuko (тип F, розетка CEE 7/3, вилка CEE 7/4)

Наиболее распространенной розеткой в ​​Европе является розетка Schuko (Schutzkontakt в переводе с немецкого означает «защитный контакт»). Вилка имеет два контакта, и вместе с розеткой ее можно определить по двум металлическим контактам заземления с каждой стороны (обозначены зеленым на рисунке выше). Вилка рассчитана на 230 В, 16 А и имеет два контакта 4,8 мм x 19 мм.

В отличие от британских вилок и розеток, их можно подключать в любом направлении, и не существует соглашения относительно того, к какой розетке подключается провод под напряжением — к левой или правой розетке (розетка — это отверстие в розетке, в которое входит штырь вилки). ). Для приложений, где важно, чтобы фаза / нейтраль были подключены правильно, вы можете легко использовать наш тестер розеток, чтобы показать, как подключена розетка (полярность). Если это правильно, счастливых дней — если нет, просто вытащите вилку и поверните ее на 180 градусов.

Французский (тип E, розетка CEE 7/5, вилка CEE 7/6)

Второй наиболее распространенной розеткой в ​​Европе является розетка французского типа, которая, как и Schuko, рассчитана на 230 В, 16 А и имеет два контакта 4,8 мм x 19 мм. Хотя он очень похож на дизайн Schuko, есть одно существенное отличие. Заземление осуществляется с помощью штыря заземления, который выступает из розетки и входит в отверстие в вилке (боковые полосы заземления отсутствуют).

Выступающий заземляющий контакт означает, что вилку можно вставлять только одной стороной, как вилки для Великобритании. Основная проблема заключается в том, что до 2002 года не существовало соглашения относительно того, к какой розетке подключается провод под напряжением, к левой или правой розетке. Тем не менее, теперь более вероятно, что прямая линия будет подключена вправо (если вы смотрите на розетку). Однако на это нельзя полагаться, так как многие розетки по-прежнему подключаются в другую сторону, и, чтобы еще больше запутать ситуацию, чешский стандарт по-прежнему рекомендует подключать провод слева!

Таким образом, у вас есть шанс 50:50, что он подключен правильно, и, в отличие от розетки Schuko, вы не можете повернуть вилку на 180 градусов, чтобы решить проблему.

Универсальная европейская вилка (CEE 7/7)

Чтобы устранить различия между немецкими и французскими стандартами, была разработана вилка CEE 7/7. В нем есть отверстие для штыря заземления французской розетки и боковые планки для подключения к зажимам заземления на боковой стороне немецких розеток Schuko. Его часто ошибочно называют вилкой Schuko. Все европейские провода и адаптеры Tough Leads используют эту универсальную вилку.

Итальянский (тип L)

Традиционная итальянская розетка Новая головка Bipasso

10A                  16A

Исторически сложилось так, что в Италии была своя особая розетка, доступная в версиях на 10 А и 16 А. Если на вилке нет номинала, вы можете определить тип, измерив расстояние между двумя внешними контактами. Многие розетки (как показано на рисунке вверху) подходят для вилок как на 10 А, так и на 16 А. Его можно вставлять любой стороной, поэтому обратную полярность можно исправить, повернув вилку на 180 градусов.

Во многих зданиях теперь есть розетки Bipasso/Schuko, которые можно использовать как с итальянскими вилками, так и с розетками Schuko. Универсальная европейская вилка CEE 7/7 будет работать в Италии, где доступна розетка Bipasso/Schuko, в противном случае требуется адаптер для итальянской вилки на 10 или 16 А. И итальянские, и вилки Schuko можно вставлять в розетку Bipasso/Schuko любой стороной, поэтому обратную полярность можно исправить, повернув вилку на 180 градусов.

Швейцария (тип J, SN441011)

10A              16A

Швейцария и Лихтенштейн используют свои собственные розетки, доступные в версиях на 10 А (круглые контакты) и 16 А (квадратные контакты). Поскольку центральный заземляющий штифт смещен, его можно вставить только в одну сторону. Существует соглашение о проводке под напряжением, поэтому обратная полярность не должна быть проблемой. Вилки на 10А можно вставлять в розетки на 16А, но обратное невозможно.

Дания (тип K, DS60884-2-D1)

В Дании и Гренландии используются собственные розетки на 16 А. Поскольку центральный заземляющий штифт смещен, его можно вставить только в одну сторону. Существует соглашение о проводке под напряжением, поэтому обратная полярность не должна быть проблемой.

Несмотря на то, что розетка похожа на розетку Schuko/French, их нельзя использовать вместе. Хотя они подойдут, земля не будет подключена, что крайне опасно.

С 2008 г. в Дании разрешено устанавливать французские розетки, а розетки Schuko поддерживаются с 2011 г. Данных об их распространенности нет, поэтому вполне вероятно, что во многих местах по-прежнему будет требоваться датский адаптер.

Индийский переходник 5A/6A с круглым штифтом (тип D)

Круглая вилка 230 В 5A/6A основана на оригинальной британской конструкции BS546, которая до сих пор используется в Великобритании для настольных ламп. Его легко спутать с более крупным вариантом на 15 А (тип М). Если есть сомнения, измерьте расстояние между двумя нижними штифтами, которое будет равно 19мм.

Адаптер для Южной Африки (тип M)

Вилка 230 В 15A/16A с круглыми контактами основана на оригинальной британской конструкции BS546, которая до сих пор используется в Великобритании для сценического освещения. Его легко спутать с меньшим вариантом 5А (тип D). Если есть сомнения, измерьте расстояние между двумя нижними штифтами, оно должно быть 25,2 мм.

Израиль (тип H, SI32)

Используется исключительно в Израиле и на Западном берегу. Он рассчитан на 230 В 16 А и имеет три круглых контакта 4,5 мм длиной 19 мм. Хотя вилки Schuko и французские вилки иногда можно принудительно вставить (штыри на 0,3 мм больше в диаметре) в эту израильскую розетку, земля не будет подключена, что чрезвычайно опасно.

Переходник для Австралии и Новой Зеландии (тип I)

Версия на 10 А является наиболее распространенной вилкой в ​​Австралии и Новой Зеландии с 3 штырями в виде треугольника, расположенного под углом 30 градусов к вертикали. 2-контактная версия также используется для приборов с двойной изоляцией и подходит для трех розеток. В более крупных приборах может использоваться более крупный тип на 15 А, который несовместим с розеткой на 10 А.

Промышленные разъемы IEC 60309 (Commando)

В 1960-х годах организация, ныне известная как Международная электротехническая комиссия (IEC), опубликовала всемирный стандарт для промышленных разъемов, который был принят Великобританией в 1968 году. сегодня как IEC 60309, привело к повсеместной стандартизации. В Великобритании их часто называют «разъемами Commando» после линейки MK.

Каждая вилка с номинальным током имеет разный диаметр, а штыри имеют ключ, чтобы к розетке подходили только совместимые вилки. Ниже показаны только версии на 16 А и 32 А, разъемы также доступны на 63 А и 125 А. Стандартный цветовой код показывает напряжение: желтый для 100–130 В, синий для 200–250 В и красный для 380–480 В.

	230 В, 16 А, синие розетки Обычно используется в кемпингах и причалах по всей Европе и Великобритании. Три контакта, одна фаза, диаметр вилки 43 мм.
	230 В, 32 А, синие розетки Три контакта, одна фаза, диаметр вилки 57 мм.
	415 В, 16 А, красные розетки Пять контактов (3P+N+E), три фазы, диаметр вилки 56 мм. Все трехфазные разъемы Tough Leads стандартно имеют 5 контактов. Иногда используется менее распространенная версия с четырьмя контактами (3P+E). Четырехштыревые розетки нельзя использовать для приборов, требующих нейтрали.
	415 В, 32 А, красные розетки   Пять контактов (3P+N+E), три фазы, диаметр вилки 63 мм. Все трехфазные разъемы Tough Leads стандартно имеют 5 контактов. Иногда используется менее распространенная версия с четырьмя контактами (3P+E). Четырехштыревые розетки нельзя использовать для приборов, требующих нейтрали.

Безопасное использование розеток за границей

Почему заземление так важно?

Для безопасной работы многих приборов требуется заземление. Заземление гарантирует, что в случае неисправности, когда внешняя металлическая часть окажется под напряжением, заземляющий провод безопасно отведет электричество, отключив автоматический выключатель или перегоревший предохранитель. Например, представьте, что вы используете металлический электроинструмент. Если заземление присутствует, то в случае неисправности, когда металлический корпус инструмента окажется под напряжением, электричество потечет по заземляющему проводу, быстро отключив питание. Если бы не было заземления, инструмент оставался бы под напряжением. Если вы дотронетесь до него, электричество потечет через ваше тело на землю, что может привести к фатальным последствиям, если только не будет установлено УЗО.

При работе с любым прибором из металла/класса 1 вы всегда должны убедиться, что используемый вами адаптер подключает контакт заземления. Поэтому лучше всего использовать адаптеры с универсальным штекерным соединением (отверстие для заземления и металлические боковые планки), так как они будут работать как с французскими, так и с немецкими розетками. Можно вставить французскую вилку в немецкую розетку, а немецкую вилку вставить во французскую розетку — прибор будет работать, но заземления не будет.

Вы также никогда не должны предполагать, что только потому, что розетка имеет заземление, она на самом деле заземлена. Единственный способ выяснить это — использовать тестер для розеток (см. раздел «Полярность»).

Некоторым приборам не требуется заземление. Они известны как тип 2 и имеют символ квадрата внутри квадрата немного большего размера на этикетке прибора. Другие подсказки (хотя и не на 100% надежные) — это пластиковый корпус или плоский двухжильный кабель.

Стоит ли беспокоиться о полярности?

Электрическая система Великобритании поляризована. Штырь заземления на вилках на 13 А находится вверху, их можно вставлять только одним способом, а напряжение всегда подключается к правому отверстию (если смотреть на розетку). Поскольку живая связь всегда подключена в одну сторону, электроприборы подключаются с учетом этого. Например, переключатель может включать/выключать только провод под напряжением. Если прибор используется в Европе и полярность обратная (например, фаза подключена к нейтрали, а нейтраль к сети), как это может произойти при использовании розетки Schuko, которую можно вставлять любой стороной, выключатель теперь только включает/выключает. от нейтрали. Прибор будет казаться выключенным, но на самом деле он все еще находится под напряжением.

Это особенно важно при подключении караванов и домов на колесах, так как они часто имеют автоматические выключатели, которые изолируют только токопроводящую часть. При перепутывании полярности и возникновении неисправности отключается нейтраль. Это оставляет неисправный прибор все еще под напряжением, что может привести к летальному исходу, особенно если имело место замыкание на землю, т.е. металл каравана оставался живым и убивал электрическим током любого, кто к нему прикоснется.

Всегда используйте тестер розеток, чтобы проверить розетку перед ее использованием, чтобы убедиться, что она имеет правильную полярность и заземление.

Полезные источники информации

IEC предоставляет исчерпывающее руководство по использованию вилок и розеток в каждой стране мира.

Цифровой музей вилок и розеток — самый полный ресурс в Интернете, особенно о редких разъемах.

Если вы не можете найти вилку или розетку, которую ищете, мы всегда будем рады дать совет.

MOES Smart WiFi ZigBee Smart 2/3 Way Switch Розетка Датчик термостата

Интеллектуальный переключатель

Умное освещение вашего дома

Wi-Fi / ZigBee / Bluetooth

Интеграция с Alexa, Google Assistant и т. д.

КУПИТЬ СЕЙЧАС

Умная безопасность

Обеспечьте безопасность дома с помощью различных датчиков

Intelligent Sensing

Мониторинг всего дома в одном приложении

ПОКАЗАТЬ

Интеллектуальный термостат

Интеллектуальное регулирование температуры

Водяной / Электрический / Газовый бойлер

Сделайте помещение комфортным Всесезонный

ПОКАЗАТЬ

Продажа

MOES WiFi Smart Light Dimmer Touch Panel Switch 1/2/3 Gang Версия для ЕС

29,99 долларов США Обычная цена $34,99 Цена продажи Скидка 14%

Продажа

MOES Smart Bluetooth Dual Power Controller 80A 8/16KW Автоматический переключатель для автономной солнечной ветровой системы ATS

$338,99 Обычная цена 419,99 долларов США Цена продажи Сохранить 19%

Продажа

Розетка MOES ZigBee Smart Tuya 16A, версия для Великобритании

$19,99 Обычная цена $24,99 Цена продажи Скидка 20%

Продажа

WiFi Smart LED Light Strip RGB Strip Light 5050 Controller Music Sync Mic Изменение цвета звука с помощью пульта дистанционного управления

$49,99 Обычная цена 59,99 долларов США Цена продажи Скидка 17%

Продажа

【Версия для ЕС】Умный дверной замок с Bluetooth банковского уровня AES128 Bit и TLS Encryption Keypad Bundle Bluetooth Sensor Unlocking Tuya Smart APP Remote Unlocking

$189,99 Обычная цена 229,00 долларов США Цена продажи Скидка 17%

Продажа

Интеллектуальный датчик температуры и влажности MOES WiFi с ЖК-экраном

49,99 $ Обычная цена $62,99 Цена продажи Скидка 21%

Посмотреть все

Посмотреть все
26 товаров

Интеллектуальный термостат

Меньше энергии, больше комфорта.
