Обжим патчкорда (сетевого кабеля)
Обжим и разводка, распайка, распиновка витой пары.
Структурированные кабельные системы – сравнительно новая область, и терминология в ней пока еще не устоялась. Поэтому существует ряд взаимозаменяемых названий, употребляющихся при обжиме витой пары, таких как «распайка», «распиновка», «разводка» кабеля. По сути, весь это профессиональный жаргон – синонимы слова «схема», и обозначает описание взаимного расположения каждого контакта разъема, или порядок расположения контактов в схеме.
Разводка и обжим сетевого кабеля зависит от того, сколько витых пар в нем находится. Сколько и какие пары кабеля UTP используются различными приложениями.
Любая компьютерная сеть – это сложная структура. Она включает в себя разные узлы и компоненты. Зачастую возникает необходимость создать и развивать локальную сеть. Все мероприятия, связанные с созданием таких структур, ее проектированием и развитием, невозможно провести, если не привлечь профессиональных программистов.
Не секрет, что для проведения такой работы нужен опыт, а также оборудование, без которого монтаж сети не возможен. Чтобы настроить локальную сеть без ошибок, необходимо обратиться в одну из компьютерных фирм, специалисты которой в максимально короткое время смогут настроить ветку любой сложности.
В пользу профессионального монтажа локальной сети говорит тот факт, что специалисты смогут сделать все работы в максимально короткий срок и обеспечить надежную защиту от всех возможных угроз, вирусов, шпионажа, наладить стабильно высокую скорость передачи данных по локальной сети, а также повысить производительность оборудования, задействованного в построении.
Прокладка офисной сети интернет с применением недорогих накладных розеток RG 45, кабель-канала, патч панели, серверного шкафа.
- Первым этапом размечается, нарезается и крепиться к стене пластиковый короб в который позже будет укладываться интернет кабель. Затем, отмеряют и нарезают необходимое количество кабеля UTP категории 5E.
- Далее кабель маркируется, жгутуется и укладывается в короба, после чего с одной стороны обжимается в розетках, а с другой забивается в плинты патч панели. Для того, чтобы соединения в розетках и патч панелях были надежными, используется специальный инструмент для забивки кабеля.
- В собранный серверный шкаф заводится и закрепляется патч панель, кабель жгутуется и крепиться к рейкам шкафа.
- Далее, для удобства укладки патч-кордов в серверном шкафу, устанавливаются органайзеры для проводов, что позволяет аккуратно разложить кабельные трассы в шкафу.
- Следующим этапом, является тестирование проводов на наличие дефектов в соединениях. Для этого используется специальный LAN тестер.
- После чего как основный этап в укладки компьютерной сети выполнен и соединения протестированы, приступаем к подключению маршрутизаторов и другого необходимого оборудовании.
Как закрепить и спрятать компьютерные провода
Обжимка витой пары для сети и Интернета RJ45. Кросс кабель распиновка. Технология создания патч-корда..
На сегодняшний день витая пара UTP — это самый популярный способ организации локальной сети и подключения к Интернет. Коаксиал устарел, оптоволокно ещё достаточно дорогое, а WiFi ненадёжен. Обжимка витой пары в патч-корд — достаточно простая операция, занимающая у профессионала пару минут. Даже неподготовленный человек сможет самостоятельно, в домашних условиях обжать сетевой кабель UTP в коннектор RJ45, если под рукой будет инструмент и инструкция. В качестве инструмента для обжима используются специальные клещи, называемые «кримпер» или в простонародье «обжимка».
Для обрезки оплётки можно дополнительно использовать либо специальный зачистной инструмент, либо обычный канцелярский или строительный нож.
Теперь давайте рассмотрим последовательность действий, позволяющую самостоятельно в домашних условиях сделать сетевой патч-корд из куска кабеля и пары коннекторов.
Перекрёстный кабель (crossover cable)
Изначально использовался для соединения однотипного оборудования (например, коммутатора с коммутатором, компьютера с компьютером и т. п.). Однако в последнее время все современное сетевое оборудование поддерживает технологию автоматического распознания и подстройку под разный тип обжима кабеля (Auto MDI/MDI-X), т.е. если вы подключите два коммутатора прямым кабелем 99% что устройства договорятся и будут работать – заказ электротехнического оборудования.
Цветовая схема обжимки концов перекрестного патч-корда.
Примечание: для изготовления перекрестного кабеля всегда используются все четыре пары.
Перевернутый кабель (rollover cable)
Перевернутый кабель часто еще называют консольным кабелем (console cable), т.к. он в основном используется для подключения к консольным портам устройств. Является наиболее редким типом кабеля, если вы неявляетесь сетевым администратором он скорее всего вам никогда непонадобиться.
Цветовая схема обжимки концов перевернутого патч-корда.
Вот и все. Мы рассмотрели три типа патчкордов — прямй (straight through), перекрестный (crossover), перевернутый (rollover).
При создании любой сети, будь то локальная или глобальная, используются провода с соответствующими коннекторами. Самый простой вариант — провод с RJ45. Это стандартные сетевые провода, используются для подключения компьютеров к коммутаторам, и позволяющие реализовать небольшую сеть.
Сейчас мы научимся обжимать такие кабели, и рассмотрим все варианты распиновки по цветам, применяемые при использовании 8-и жильных проводов.
Правильное подключение 2 парного кабеля
Как уже говорилось выше, кабель, состоящий из 2 пар проводов, в подавляющем большинстве случаев используется для подключения между подъездным коммутатором провайдера и оборудованием абонента, поэтому чаще всего, для этого используется прямая схема распиновки, где оба разъема подключаются по одному из приведенных выше стандартов. На рисунке показана прямая схема обжимки витой пары на 4 жилы.
Если, вам понадобится сделать патч-корд с перекрестной схемой подключения коннекторов (crossover), то следует просто при подсоединении второго разъема, поменять пары местами. Если вам требуется подготовить несколько рабочих мест, то специалисты могут произвести монтаж СКС под планировку вашего офиса.
Введение
На самом деле, сейчас даже для создания простой локальной сети на несколько компьютеров, можно использовать самые разные технологии. Необязательно использовать стандартный 100 мегабитный Ethernet. Это может быть беспроводной вариант, с использованием Wi-Fi маршрутизатора, и оптоволоконным доступом в Интернет. Но даже в таком варианте, если провода rj45 не будут использованы для монтажа, то точно пригодятся при настройке оборудования. Хотя бы для подключения маршрутизатора к персональному компьютеру, для первичной настройки.
Еще один интересный момент. Несмотря на возможность использования более современных технологий, пока еще любой компьютер оснащается сетевой картой с интерфейсом RJ45.
Поэтому мы должны знать, как подготовить и использовать провод с разъемом RJ45.
Чтобы не было путаницы, давайте сразу договоримся. Проводом или кабелем с разъемом или коннектором RJ45, мы будем называть готовый сетевой провод, обжатый одним из возможных вариантов. Их еще часто называют витой парой или кабелем UTP.
Интерфейс, порт или разъем — вход для подключения такого кабеля. Это может быть сетевая карта, интерфейс маршрутизатора или коммутатора.
Варианты обжимки кабеля
Существует два основных варианта.
- . Используется для подключения персональных компьютеров к коммутаторам и маршрутизаторам. Наиболее распространенный вариант кабеля. Основной принцип — соединение двух интерфейсов, в которых для передачи и приема информации используются разные контакты
- Перекрестный кабель. Таким вариантом мы сможем подключить между собой два маршрутизатора или коммутатора. Используются для устройств, в которых для приема и передачи на разных концах, используются одинаковые контакты
Таким образом, если мы хотим подготовить прямой кабель, на обоих его концах мы должны развести контакты одинаково.
Вот здесь отображен вариант с прямым кабелем.
В свою очередь, перекрестный, будет иметь разные подключения жил на концах.
Дополнительные варианты разводки
Нужно знать про одну особенность. В сетях 100 Мбит, для передачи информации используются только 4-и из 8-и жил провода UTP. Остальные из них зарезервированы для гигабитных сетей. Это позволяет использовать дополнительные варианты обжима сетевых кабелей.
Перекрестный кабель.
Порядок проводов при обжимке сетевого кабеля
Разбираясь, как обжать провод для интернета, многие пользователи сталкиваются с такими понятиями, как «Тип А» и «Тип В». Что это такое? Всего лишь порядок подключения проводов к пинам коннектора. Схематично разница между ними определяется положением цветных проводков. Фактически меняются местами оранжевые и зеленые жилы. На качество передачи информации разные типы никак не влияют, важно лишь соблюсти единый стандарт. Для России обычно принят тип В, для Штатов – тип А. Реально выяснить, как тип использован в подключении, можно при внимательном осмотре коннектора (если он прозрачный) или после консультации с представителями интернет-провайдера.
Обжимаем кабель своими руками
Возьмите обжимной инструмент и два коннектора RJ45.
Отмерьте нужную длину будущего кабеля, и обрежьте его, с небольшим запасом.
Теперь на конце кабеля, сделайте небольшой надрез на защитной оболочке, и обрежьте ее. Вам нужно освободить 2-3 сантиметра жил. Их мы разматываем.
После этого, с каждой из жил мы снимаем около 2 сантиментов защитного слоя. Для этого надрезаем его ножницами, ножом или специальным инструментом, и стягиваем. В итоге мы должны получить 8-ь готовых очищенных медных жил в кабеле.
Теперь мы берем коннектор RJ-45, защелкой от себя и контактами вверх. Номера контактов в таком положении будем считать слева направо.
Оставляем его в таком положении, и выбираем необходимый вариант обжимки кабеля из тех, которые представлены выше. Теперь на основе схемы, вам следует подсоединить все жилы в соответствующие гнезда коннектора.
При этом убедитесь, что каждая жила определенного цвета, соответствует своему месту, на основе выбранной схемы распайки. Вставляйте их в гнезда до самого конца. Когда закончите, поместите джек RJ-45 со вставленными жилами в обжимной инструмент, и зафиксируйте его. Таким образом вы сделаете сетевой кабель с разъемом RJ-45.
Проделайте те же действия для другого конца кабеля. После того, как обжимка RJ-45 будет завершена, проверьте кабель в действии.
Видео к статье :
Схема обжима витой пары 568A
1. бело-зеленый 2. зеленый 3. бело-оранжевый 4. синий 5. бело-синий 6. оранжевый 7. бело-коричневый 8. коричневый
Схемы обжима витой пары
для разъемов RJ-45 различаются в зависимости от назначения соединительной линии, технологии и стандарта передачи данных. Может потребоваться как прямая, так и обратная (или перекрестная, т.н. кросс-линковая) обжимка патчкорда. В локальных вычислительных сетях Ethernet, использующих кабель «витая пара» или UTP (Unshielded Twisted Pair, англ.: неэкранированная витая пара), наиболее широко используются схемы прямого обжима в соответствии с телекоммуникационными стандартами кабельных систем коммерческих зданий
568А
и
568В
. Схемы разработаны таким образом, чтобы свести к минимуму взаимные наводки в парах, поэтому при реализации высокоскоростных сетей используют именно эти конфигурации.
Компьютерная локальная и интернет сеть создается с помощью специальных кабелей. А для того чтобы уменьшить воздействие различных помех используется витая пара, которая прокладывается от роутера к компьютеру или между ПК. Специалисты портала «2 Схемы» подробно расскажут про виды таких кабелей, их, монтаж и особенности использования. Конструкция кабеля представляет собой 8 жил, которые свиты между собой и помещены в общую оплётку.
Полезные советы по прокладке интернет-коммуникаций
Перед тем, как обжать интернет-кабель, необходимо разобраться с длиной нужного фрагмента и способом его крепления – это сильно влияет на длину. Так, если провод будет прокладываться в коробе, его «трасса» удлинится за счет сохранения прямолинейности участков.
На иллюстрации ниже приведена схема проводки кабеля в коробе (синим цветом выделена витая пара), причем подвод осуществлен от роутера к рабочему месту (или месту установки телевизора с системой Смарт-ТВ). Важно то, что трасса проложена по таким местам (потолок, верхняя часть стен), где минимален риск повреждений при случайном ударе, передвижении мебели и так далее. В случае нижней прокладки витая пара обычно пропускается через кабель-канал плинтуса.
Протянув провод напрямую, мы получим экономию его длины, но при этом крепить его придется к стене напрямую специальными скобами, а вид помещения будет крайне далек от эстетики. Да и повредить витую пару в этом случае намного проще.
Еще один важный момент в пользу выбора короба или кабельного канала в плинтусе. Демонтировать уже обжатый кабель через каналы или небольшое сечение короба скорее всего не получится, но обычно короб или плинтус легко снимаются. После этого можно спокойно снять провод и поставить короб/плинтус на месте. Все стены целы, нигде нет дыр, витая пара не повреждена.
Виды цветовых схем обжима LAN кабелей
Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима lan кабеля витых пар (патч-кордов) в коннектор RJ-45 для соединения компьютеров с роутером, хабом, свичем или подключения двух компьютеров межу собой.
В чем же отличие патч-корда от кабеля витых пар? Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например компьютер с хабом, свичем или двух компьютеров между собой. Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45.
Стандарты, типы и способы сборки
Хотя вы, возможно, и переключились на беспроводные устройства, для основного соединения все же необходимы проводные соединения. Для этого вы можете использовать проводку соединительного кабеля или кабели Ethernet. Соединительные кабели уже давно стали частью нашей жизни, поскольку они помогают создавать соединения Ethernet.
Поскольку термин «вставка» означает подключение, этот кабель передает сигналы от одного маршрутизатора-коммутатора или концентратора к другому маршрутизатору. Вы можете подключить кабель с обоих концов и создать соединение между конечным устройством и источником питания.
Соединительный кабель — это коаксиальный кабель , который может работать как Ethernet, но эффективен на меньших расстояниях. Таким образом, вы можете использовать его для подключения в таких местах, как корпоративные офисы и т. д.
Сборка соединительного кабеля требует соблюдения некоторых стандартов проводки. Более того, вы можете собрать провода двумя способами: «прямым» или «перекрестным». Читайте вместе, чтобы узнать больше об этом.
Содержание
T568A и T568B Стандартная проводка ОсноваВы можете использовать разъем RJ-45 , модульный восьмипозиционный штекер с восемью контактами на конце соединительного кабеля. Распиновка приемлема для двух стандартов: ANSI, TIA и EIA. Эти два —
- T568A Стандарт проводки
- T568B Стандарт проводки
Подпись: Сборка кабеля на T568A и T568B Стандарт
.
- Белый зеленый
- Зеленый
- Белый оранжевый
- Синий
- Белый синий
- Оранжевый
- Белый коричневый
- коричневый
, а T568B Стандарт говорит, что Wied Code202, а T568B Стандарт говорит, что Wied Code
02, а T568B Стандарт говорит, что Wied Code — Wire Code
02, а T568B говорит о том, что Wied Code — Wire Color. Белый Оранжевый
Стандартные органы ратифицировали TIA/EIA с 1998 г.95. Они заменили стандарт на 568B, и до сих пор вы используете последний. Интересно, что оба стандарта определяют внутреннюю проводку для неэкранированной витой пары и вилки RJ45.
Хотя вы можете подумать, что эти стандарты взаимозаменяемы, это не так. Таким образом, эта мера имеет свое применение и ее лучше всего использовать в конкретных обстоятельствах.
Также при неправильном выполнении инструкции могут пропадать сигналы в сетевых портах. Таким образом, вы должны расположить кабельные сборки и привести их в соответствие с ожидаемыми стандартами на свой страх и риск.
Распространенные типы соединительных кабелейСуществует два основных типа стандартных соединительных кабелей: прямой и перекрестный. Разберемся в их различии.
Прямой кабельПрямой кабель — это патч-корд, оба конца которого имеют одинаковый тип. То есть оба терминала соответствуют одним и тем же стандартам, либо T568A, либо T568B. Таким образом, кабелю не приходится менять местами соединения по пути.
Заголовок: Схема подключения прямого кабеля
Источник: https://www.fs.com/
Если вы хотите подключить компьютер с к сетевому концентратору , это должен быть ваш выбор. Часто соединительные кабели называют прямыми кабелями, и локальные сети используют их для подключения. На следующем рисунке показана простая прямая линия, соответствующая стандартам T568A.
Надпись: прямой провод согласно стандартам T568A
Источник: https://incentre.net/

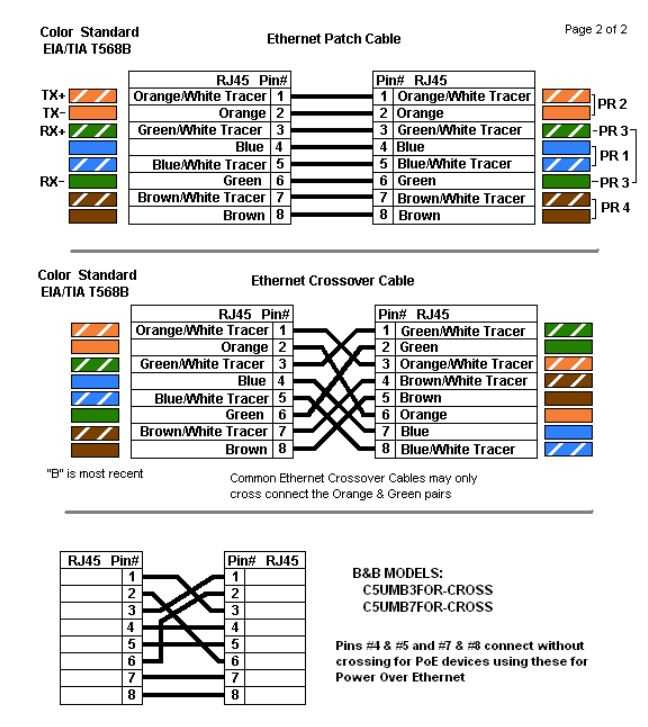

Перекрестный кабельВ отличие от прямого кабеля, перекрестный кабель Ethernet использует два разных стандарта проводки на каждом конце разъема RJ45. Один будет использовать T568A, а другой должен использовать T568B. В противном случае не останется никакой разницы между прямой и структурированной перекрестной разводкой.
Провода внутри кабельного перекрестка соединяются соответствующего цвета на соседней стороне, так как расположение проводки отличается. На следующем рисунке показана внутренняя структура перекрестного кабеля.
Заголовок: Схема подключения перекрестного кабеля
Источник: https://www.fs.com/
Перекрестный кабель Ethernet используется для прямого соединения компьютеров друг с другом. Кроме того, он может подключать два маршрутизатора и два концентратора.
Прямой и перекрестный кабель: когда использовать?Короче говоря, перекрестные провода соединяют однотипные устройства связи, такие как компьютер с компьютером, концентратор с концентратором или маршрутизатор с маршрутизатором. Вместо этого прямой оптоволоконный соединительный кабель соединяет два устройства, например маршрутизатор, с ПК или концентратором. Следующие сценарии помогут вам понять логику подключения.
Компьютер на компьютер (одинаковые устройства)Заголовок: Перенос с ПК на ПК
Источник: https://www.fs.com/
Обычно вы подключаете два компьютера для совместного использования данные из одного-двух в другой. Когда они присоединятся, они найдут один и тот же путь для передачи данных. Поскольку оба ПК пытаются подключиться к терминалу TX, сигналы будут конфликтовать. В этой ситуации передаваемые данные могут быть уничтожены или полностью повреждены. Следовательно, вам нужен перекрестный кабель для переключения путей и использования двух разных контактов для передачи данных.
Компьютер для переключения на компьютер (разные устройства)Заголовок: Перенос с ПК на коммутатор на ПК
Источник: https://www.fs.com/ маршруты данных между двумя компьютерами, отсюда и название «коммутатор». В этом случае вы можете использовать простой прямой кабель. ПК будет автоматически передавать данные на TX, которые будут поступать на сторону RX коммутатора, а затем передаваться на RX других. Таким образом, прямой кабель выполняет свою работу правильно.
Компьютер для переключения на компьютер (комбинация)Надпись: Передача с ПК на коммутатор для переключения на ПК могут быть случаи, когда вы используете как одно и то же, так и разные подключения устройств. Для работы с такой системой можно использовать оба кабеля, перекрестный или прямой.
Как на картинке, вы можете видеть, что в первой половине есть компьютер и коммутатор, поэтому вы будете использовать прямой доступ для их подключения. Далее в средней части есть такие же устройства для передачи сигналов. Таким образом, вам потребуется перекрестный кабель для переключения пары проводов. Затем следует переход к компьютерной части. Здесь вы снова будете использовать прямую линию для подключения патч-панели.
Как сделать соединительный кабель Ethernet?Если вы заинтересованы в сборке соединительного кабеля, вы должны сначала выбрать между кабелями Cat5e и Cat6. Основное различие между ними будет заключаться в пропускной способности, а кабели категории 6 могут передавать большой объем данных на расстояние. Это фантастический выбор, если вы используете его для больших сетей в коммерческих районах или для обмена высококачественными мультимедиа.
Но в домах или на небольших предприятиях он не нужен. Вместо этого вы можете выбрать перекрестный или прямой соединительный кабель Cat5e. В целом, это забавный опыт, чтобы создать свою линию для личного использования.
ИнструментыИнструменты, которые вам понадобятся:
- Кабель категории 5e или Cat5e (вы можете использовать Cat6, в зависимости от ваших потребностей)
- Разъемы RJ45 для Cat5E или Cat6
- Сапоги для снятия напряжения
5 Обжим Инструмент
Процесс включает следующие этапы;
Шаг 1Сначала протяните кабель через чехол для снятия натяжения. Убедитесь, что установленная сторона фиксируется на линии, а отверстие обращено к вам. Использование компенсатора натяжения не является обязательным, так как он сохраняет соединение Ethernet на месте, а медные кабели не проходят через соединение.
Надпись: Сапоги для снятия натяжения
Шаг 2Затем снимите оболочку кабеля снаружи. Вы увидите четыре пары витых кабелей. Расправьте их и разложите по цветам. Будьте осторожны, обрезая настоящие провода, так как они будут потрачены впустую, и вы не сможете соединить их штырьками.
Надпись: Зажим оболочки кабеля
Шаг 3Теперь закажите кабели в соответствии со стандартом, которому вы хотите следовать. Если у вас нет личного выбора, вы можете выбрать схему T568B, как это делает большинство людей.
Заголовок: Заказ проводов
Источник: https://www.groundcontrol.com/
Шаг 4Затем используйте направляющую, чтобы расставить цвета проводов. Если у вас его нет, вы можете использовать пальцы, чтобы удерживать провода на месте. Освободите верхнюю часть медных кабелей и наденьте на нее разъем RJ45. Проследите, чтобы каждый провод попал в свою отдельную квартиру. Без направляющей вставки вы можете сделать это за несколько попыток.
Шаг 5В конце обжать разъем обжимным инструментом. Благодаря обжиму контакты разъема соединяются с тонкими медными жилами кабеля. Таким образом, отдельные проводники имеют соединение и могут передавать сигнал. Сильно нажмите на обжимной инструмент, чтобы провод был обжат правильно. СДЕЛАЙТЕ это и с другой стороны.
Итак, вы успешно сделали свой первый соединительный кабель. Подключите его к устройству и проверьте, все ли соединения в порядке.
ЗаключениеПатч-кабель соединяет устройства в небольших сетях и имеет два соединительных конца, которые могут соответствовать или не соответствовать одним и тем же стандартам проводки. Таким образом, вам необходимо выбрать тип кабеля в соответствии с областью применения. Кроме того, вы можете собрать свой собственный патч-кабель для удовлетворения ваших уникальных потребностей.
Компания Cloom предлагает помощь в сборке коаксиального кабеля. Следовательно, даже если вы испортите проводку соединительного кабеля, мы здесь, чтобы помочь вам. Свяжитесь с нами и решите свои проблемы прямо сейчас.
[PDF] Подключение патч-корда Ethernet
Проводка патч-кордов Ethernet
СОДЕРЖАНИЕ Патч-корды Ethernet и разъемы RJ-45 ……………………………….. ……………………………….. 2 Патч-корды Ethernet и кабели UTP .. …………………………………………. ……………………….. 3 К чему все эти выкрутасы? …………………………………………. ……………………………….. 4 Приложения Ethernet …….. ……………………………………. …… ……………………………….. 5 Стандарты электропроводки 568A и 568B…… …………………………………………. ……………………………….. 5 Какой из них использовать? …………………………………………. …………………………………………. … 7 Прямые и перекрестные кабели ……………………………….. ……………………………….. 7
Поскольку системы Ethernet обеспечивают все более гибкие и экономичные способы передачи голоса, данных и мультимедиа по интегрированным сетям, патч-корды Ethernet быстро становятся привычной частью нашей повседневной жизни. Мы можем видеть их в рабочих зонах коммерческих и образовательных зданий, когда они тянутся от задней панели компьютеров к настенным панелям и другим компьютерам. Если мы проследим их след, мы увидим, как они змеятся по дорожкам, ведущим от настенных панелей к патч-панелям, а затем снова вырастают из патч-панелей, чтобы встретиться с ближайшими концентраторами или коммутаторами. Эти вездесущие кабели сыграли центральную роль в разработке универсальных и структурированных кабельных систем и сегодня используются для соединения практически всех сетевых компонентов, независимо от конкретного приложения или отрасли. Во всех этих отношениях патч-кабели являются эфиром Ethernet. Но хотя модульные характеристики и обилие патч-кабелей, кажется, подразумевают, что их использование является полностью универсальным, у них действительно есть некоторые важные различия между ними, которые могут ограничить их взаимозаменяемость. Некоторые из этих различий проистекают из различий в конфигурации проводки их кабельных проводников и штырей разъема, и именно эти различия будут обсуждаться здесь.
Патч-корды Ethernet и разъемы RJ-45 Патч-корды Ethernet представляют собой гибкие провода, оснащенные на каждом конце разъемом 8P8C («8-контактный, 8-проводной») для соединения двух соответствующих разъемов 8P8C вместе. Поскольку они выглядят как модульные разъемы, изначально использовавшиеся в телефонных проводных системах, разъемы 8P8C, используемые в системах Ethernet, получили общее название RJ-45, обозначение FCC для зарегистрированного разъема с аналогичной конфигурацией 8P8C.
Система, позволяющая быстро и легко перемещать рабочие зоны и заменять сетевые компоненты. Штекерные вилки и гнездовые разъемы удерживаются вместе подпружиненным язычком, называемым крючком, который надежно удерживает их на месте во время использования, но позволяет легко отсоединять их при внесении изменений в сетевую систему или рабочую зону. Эта модульность достигается за счет восьми токопроводящих контактов, расположенных в верхней части вилок RJ-45 (показанных на рис. 1) и непосредственно внутри верхних частей гнезд RJ-45. Подключив концы токопроводящих проводов патч-кабеля к отдельным штырям в его двух торцевых заглушках RJ-45, электронные данные можно передавать по 8-жильному кабелю Ethernet от одного разъема к другому через его 8 контактов разъема.
Патч-корды Ethernet и кабели UTP Патч-корды, используемые в большинстве систем Ethernet, сконструированы с использованием кабеля UTP (неэкранированная витая пара). Кабель UTP состоит из восьми изолированных жил с медными жилами, сгруппированных в четыре пары, каждая пара скручена вместе по длине кабеля. Пары проводников и отдельные проводники в кабелях UTP представлены цветовым кодом, который назначает основной цвет — синий, оранжевый, зеленый или коричневый — для каждой из 4 витых пар.
Изоляция
жила в паре либо сплошного основного цвета, либо с белой полосой этого основного цвета.
Таким образом, все проводники
идентифицируются как элементы определенной витой пары и как отдельные элементы внутри этой пары. Пары проводников пронумерованы от 1 до 4, где пара 1 соответствует синей паре, пара 2 — оранжевой паре, пара 3 — зеленой паре и пара 4 — коричневой паре. Отдельные жилы в кабелях UTP могут быть сплошными медными жилами определенной толщины или пучками тонких медных жил. Несмотря на то, что одножильные кабели дешевле и (намного, намного) их легче подключить, патч-корды почти всегда изготавливаются из многожильных кабелей.
Дополнительная гибкость коммутационных шнуров
позволяет легко переключать их между различными настенными розетками и коммутационными панелями или легко прокладывать в ограниченном пространстве между взаимосвязанным оборудованием. Их дополнительная прочность позволяет им оставаться гибкими и неповрежденными при многократном сгибании вперед и назад, что продлевает срок их службы. Это особенно важно на концах кабеля с разъемами, где на проводники возлагаются большие нагрузки из-за частых манипуляций, изгибов и перемещений на границе раздела кабель-разъем.
К чему все эти выкрутасы? Витые пары проводников в кабелях UTP образуют симметричную цепь. Это связано с тем, что напряжения каждого члена в данной паре имеют одинаковую амплитуду (одинаковую величину напряжения), но их напряжения противоположны по фазе (одно напряжение положительное, а другое отрицательное). Равномерное скручивание каждой из этих сбалансированных пар снижает электромагнитные помехи (EMI) и радиочастотные помехи (RFI), исходящие от других проводящих пар внутри кабеля или от оборудования, находящегося рядом с кабелем. Пары проводников внутри кабеля с витой парой влияют друг на друга через тип электромагнитных помех, называемый перекрестными помехами. Перекрестные помехи возникают, когда электромагнитное поле, генерируемое одной парой, достаточно велико (сигнал пары достаточно силен), чтобы перейти к местоположению соседней пары. Этот «разговор» представляет собой своего рода смешение двух полей посредством постоянного обмена энергией между ними, при этом некоторые части каждого сигнала передаются друг другу во время каждого обмена энергией. Для меньшего сигнала результатом всех этих обменов будет удаление его более мелких деталей (всегда хороших частей) или увеличение уровня окружающего его шума. Внешние источники ЭМП и РЧ-помех аналогичным образом мешают сигналам, еще больше искажая или ухудшая их качество при прохождении по кабелям, расположенным рядом с «шумным» офисным и коммуникационным оборудованием. Скручивание отдельных проводников вместе для образования проводящих пар уменьшает размер создаваемых током электромагнитных полей, окружающих их, ограничивая их влияние на сигналы, проходящие внутри других проводников, путем ограничения взаимодействия полей между проводящими парами.
Поскольку пары также
симметричны — по двум проводам в каждой паре передаются сигналы одинаковой и противоположной полярности, — их скручивание обеспечивает равную подверженность помехам, создаваемым полями других пар или внешних источников. Вычитание амплитуд сигналов противоположной полярности дает общую амплитуду передаваемого сигнала, когда он достигает противоположного конца кабеля, и автоматически компенсирует сигналы помех той же амплитуды и полярности. Таким образом, скручивание и балансировка проводников в кабелях UTP могут эффективно удалять компоненты шума в передаваемых сигналах, не удаляя и не нарушая сами сигналы. Чем больше количество витков проводника, тем выше устойчивость кабеля к электромагнитным и радиочастотным помехам. Этот иммунитет становится еще лучше, когда количество витков на единицу длины (коэффициент крутки) варьируется среди четырех пар. Например, производители высококачественных кабелей используют различные скорости скручивания отдельных
пары проводников, используя разную скорость скручивания для каждой из четырех пар, чтобы свести к минимуму перекрестные помехи между ними. Но добавление большего разнообразия к скручиванию снизит, а не улучшит характеристики кабеля, поскольку сигналы, проходящие по отдельным проводникам в паре, больше не будут подвергаться одинаковому влиянию мешающих полей. Это приводит к интерференционным компонентам для двух сигналов, которые различаются по величине, и к неполной компенсации этих компонентов при последующем вычитании напряжений сигналов. Таким образом, каждая из пар должна придерживаться одной и той же скорости скручивания по всей своей длине, иначе любой дополнительный иммунитет, обеспечиваемый применением разных скоростей скручивания к каждой из пар, будет потерян. Обертывание каждой пары проводников экраном из фольги еще больше снижает перекрестные помехи между парами, а обертывание всех четырех витых пар фольгой или металлической оплеткой снижает восприимчивость кабеля к электромагнитным и радиочастотным помехам в кабельных средах с высоким уровнем шума. В кабелях STP (экранированная витая пара) используются оба типа экранирования, что обеспечивает максимальную устойчивость ко всем типам помех. В кабелях FTP (фольгированная витая пара) и ScTP (экранированная витая пара) используется только внешний экран из фольги или плетеного проводника, что дает им повышенную устойчивость к внешним электромагнитным и радиочастотным помехам, но не больше защиты от перекрестных помех, чем кабель UTP такой же конструкции.
Приложения Ethernet 10Base-T и 100Base-T — это стандарты IEEE (Институт инженеров по электротехнике и электронике), определяющие электрические и физические характеристики кабелей с витой парой для использования в соединениях Ethernet со скоростью 10 Мбит/с (мегабит в секунду) и 100 Мбит/с. «T» означает «витая пара», и эти два соединения Ethernet используют пары проводов 2 и 3 для передачи и приема информации, соответствующие оранжевым и зеленым проводникам витой пары, показанным на рисунке 2, и контактам (1,2) и (3). ,6) в штекеры и гнезда разъема RJ-45, показанные на рисунках 1 и 4.
Одна из этих сбалансированных пар проводников используется для отправки
информации, а другая используется для получения информации. Две пары обычно помечаются (TX+, TX-) для передающей пары и (RX+, RX-) для принимающей пары.
Для соединений 10Base-T и 100Base-T
две другие пары кабелей — соответствующие синей и коричневой паре кабелей и четыре оставшихся контакта разъема (4,5) и (7,8) на разъемах RJ-45 — не используются. Это недавно изменилось с введением Gigabit Ethernet (или 1000Base-T), в котором все четыре пары проводников используются для одновременной передачи и приема информации.
568A и 568B Стандарты проводки 568A и 568B — это стандарты проводки EIA/TIA (Ассоциация электронной промышленности/Ассоциация телекоммуникационной промышленности), определяющие два разных назначения контактов RJ-45 для оранжевой и зеленой пар проводников в кабелях с витой парой категории. Поскольку это одни и те же проводящие пары (пары 2 и 3), используемые для соединений Ethernet, наличие двух разных конфигураций проводников/выводов поначалу может показаться проблемой.
Но для патч-кордов Ethernet с разъемами, подключенными с использованием одного и того же стандарта на обоих концах, фактические различия между ними на удивление малы как с точки зрения электрических, так и физических соединений. Как показано ниже на разъемах и разъемах RJ-45, различия между спецификациями 568A и 568B сводятся к перестановке зеленой и оранжевой пар проводов. Полосатый зеленый и одножильный проводники, назначенные паре контактов (1,2) в стандарте 568A, назначаются паре (3,6) в вилке или гнезде, подключенных в соответствии со стандартом 568B, а полосатые
оранжевые
и одножильные
оранжевые жилы
, назначенные паре контактов (3, 6) в 568A, назначены паре (1,2) в 568B. Это симметричное переключение полос на полосу и сплошное на сплошное в двух парах проводников, а также симметричное перестановка соответствующих положений контактов на вилке или гнезде разъема RJ-45.
Это означает, что положительный и
отрицательный сигналы напряжения (соответствующие сплошному и полосатому проводу) по-прежнему чередуются в обеих схемах подключения. Кроме того, поскольку пары 2 и 3 в кабеле UTP расположены рядом друг с другом, такое переключение не должно
значительно
изменить
расстояния
между ними или их электрические взаимодействия (см. рис. 2). Таким образом, конечным результатом является то, что пути передачи и приема в кабеле переключаются с одной пары проводов на другую пару соседних проводов, и что эти пути одинаковы во всех отношениях, кроме
цвета
изоляция
, окружающая
проводники (которых электроны все равно не видят). Единственное, что важно для патч-кордов Ethernet в отношении этих двух стандартов, это чтобы оба конца патч-корда были подключены в соответствии с одним и тем же стандартом. В противном случае кабель является перекрестным и не будет правильно работать с большинством устройств (перекрестные кабели более подробно обсуждаются в следующем разделе). Чтобы определить стандарт проводки, используемый для концов разъемов соединительного кабеля, держите кабель золотыми контактными штырями разъема разъема вверх и защелкой вниз, как показано на двух рисунках выше. Затем будут видны цвета проводов, а контакты будут пронумерованы от 1 до 8 слева направо.
Какой использовать? Поскольку нет никаких различий в электрических свойствах патч-кордов Ethernet, подключенных в соответствии с любой из спецификаций 568, оба могут безнаказанно использоваться в любой структурированной кабельной системе Ethernet, которая подключена в соответствии с одним из этих двух стандартов. Забегая вперед, мы видим, что оба варианта одинаково подходят для высокоскоростной передачи данных. Оглядываясь назад, мы видим, что причина существования обеих конфигураций кроется в старом стандарте проводки AT&T 258A, который идентичен описанному здесь стандарту 568B. Цель EIA/TIA и других организаций по стандартизации состояла в том, чтобы разработать общий набор правил для всех в различных отраслях, использующих эту технологию. Стандарт EIA/TIA-568-B, в котором определены эти две конфигурации проводки, определяет кабельную систему для коммерческих помещений, которая не является частной собственностью и не принадлежит конкретному поставщику или отрасли.
Таким образом, комитет по стандартам
, созданный двумя организациями, намеревался уменьшить некоторую путаницу в своей отрасли, но часть ее была возвращена в отношении этих двух стандартов проводки.
Хотя в документации стандартов
T568A указан в качестве основного стандарта для назначения контактов/пар (T568B указан в качестве альтернативного стандарта для использования только в случае необходимости для обеспечения обратной совместимости), 568B по-прежнему остается преобладающим стандартом проводки для кабельных систем и коммутационных шнуров. В Соединенных Штатах. Напротив, оба типа одинаково используются во всем остальном мире, и международные стандарты не определяют предпочтительных спецификаций или технических преимуществ использования одного над другим. Таким образом, старый стандарт AT&T оказался очень долговечным, и традиция, по-видимому, является основной причиной преобладания стандарта 568B для кабельных систем и коммутационных кабелей в Соединенных Штатах.
Прямые и перекрестные кабели Наряду со стандартами проводки 568A и B, в системах Ethernet обычно используются два типа соединительных кабелей. Они называются прямыми кабелями и перекрестными кабелями, и различия между ними связаны с сетевыми интерфейсами различных компонентов, которые они соединяют. DCE и DTE Распространенным соединением, для которого используется прямой соединительный кабель, является соединение между ПК и концентратором. На схеме, показанной на рис. 5, пары передатчика и приемника (TX+, TX-), (RX+, RX-) показаны в местах расположения их контактов для интерфейсов ПК (слева) и концентратора (справа). Для того чтобы передаваемые напряжения (TX+, TX-), отправленные ПК, были получены (RX+, RX-) на концентраторе, соединительный кабель должен быть проложен прямо от одного конца разъема к другому — точно так же, как его имя подразумевает — без пересечения
проводники на обоих концах.
То же самое верно для
, передающих от концентратора к ПК, при этом передающие пары на интерфейсе концентратора снова соответствуют принимающим парам на интерфейсе ПК. В качестве примера перекрестного патч-кабеля на рисунке 6 показано, как патч-корд должен быть подключен к обоим концам для соединения двух ПК.
Конфигурации контактов
в двух интерфейсах ПК на этот раз являются зеркальным отражением друг друга, причем первые два контакта (TX+, TX-) используются для передачи данных, а их третий и шестой контакты (RX+, RX-) используются. для получения данных. Если бы патч-корд был проложен напрямую, как показано на схеме выше, передающие пары для каждого ПК постоянно «разговаривали бы» друг с другом, а пары получателей постоянно прослушивали бы болтовню друг друга, но обмен информацией никогда не происходил бы. между двумя ПК. Таким образом, провода в перекрестном кабеле также выполняют то, что следует из их названия. Положения контактов отдельных проводов в парах проводников передачи и приема меняются местами внутри концевого разъема кабеля, чтобы они были в соответствующих положениях, когда они доберутся до другого интерфейса ПК. Прямые кабели — это стандартные патч-кабели, обычно используемые для подключения компьютеров и других сетевых компонентов к разъемам настенной панели, а также для подключения разъемов настенной панели к разъемам «keystone» на патч-панелях. Перекрестные кабели обычно используются для соединения компьютеров в сети друг с другом. DCE и DTE Общее эмпирическое правило гласит, что прямые кабели соединяют различные типы Ethernet-оборудования — например, соединения, идущие от сетевой карты компьютера к концентратору или коммутатору, — а перекрестные кабели соединяют аналогичные типы оборудования. с похожими интерфейсами, как два ПК в сети. Это связано с тем, что две схемы проводки изначально использовались для соединения двух широких классов узлов в сетях передачи данных. Первый класс состоял из компонентов, которые обменивались данными только путем пересылки данных (оборудование для передачи данных, или DCE), а второй класс компонентов мог генерировать новые данные, считывая и обрабатывая полученные данные (терминальное оборудование для передачи данных, или DTE). Сеть со звездообразной топологией, например, будет построена путем подключения одного устройства DCE (концентратора) к множеству DTE (сетевых компьютеров и периферийных устройств).
T568A — это конфигурация выводов, используемая устройствами DCE, а T568B — это конфигурация, используемая устройствами DTE. Как правило, DTE будут обмениваться данными только напрямую с компонентами DCE и наоборот, поэтому для соединения двух одинаковых компонентов необходимы перекрестные кабели. С этой точки зрения замена передающей и принимающей пар в перекрестном коммутационном кабеле обеспечивает удобную маскировку, позволяющую сделать DTE похожими на DCE для целей их подключения к другим DTE или сделать DCE похожими на DTE для их подключения. к другим DCE. Причина преобладания прямых кабелей заключается в том, что большинство концентраторов и настенных розеток подключаются для внутреннего кроссовера. На самом деле, некоторые из новых концентраторов могут различать перекрестные и прямые соединительные кабели, а затем вносить изменения в свою внутреннюю проводку, чтобы соответствовать типу подключенного к ним кабеля. Но по большей части в этой области вы сами по себе, поэтому знание того, как определить разницу между двумя типами соединительных кабелей, может быть очень полезным, точно так же, как оно оказывается полезным для этих новых интеллектуальных концентраторов. Самый простой способ узнать, какой у вас патч-корд, — это посмотреть на оба его конца вместе. Если жилы кабеля сконфигурированы по стандарту T568A для обоих концов разъема, то кабель представляет собой прямоточный патч-корд (рисунок 8). Точно так же, если оба конца кабеля подключены в соответствии со спецификацией T568B, это также прямой патч-корд. Но если у вас есть кабель, подключенный в соответствии со стандартом T568A на одном конце и T568B на другом конце, кабель является перекрестным кабелем (рис.
