Влажный воздух, определение параметров
Программа позволяет рассчитать параметры влажного воздуха и процессы изменения его состояния
▷ Расчет вентиляции производственного помещения
Любому зданию частного, общественного или промышленного назначения, требуется качественная вентиляция. Схема ее монтажа обговаривается в разрезе проектирования самой постройки. Домостроение без вентиляции будет малопригодным для жизни. Расчет вентиляции – это определение рабочих параметров ее системных составляющих.
Правильный расчет системы вентиляции непосредственно влияет на последующую эффективность функционирования всей системы. Расчет вентиляции помещения имеет свои трудности и представляет собой довольно сложный процесс.
Какие параметры нужны для расчета вентиляции
Любой пример расчета вентиляции начинается с обозначения нужных параметров. В данный этап входит назначение здания или отдельной комнаты, примерное количество людей, которые в нем будут пребывать и число приборов, выделяющих тепло. Расчет вентиляции воздуха исходит из суммы всех указанных параметров. В жилых постройках, квартирах и т.д., вохдухоообмен происходит за счет естественной вентиляции, двумя основными методами – безканальным и канальным.
Для первого метода расчет системы вентиляции помещения осуществить не представляется возможным, поскольку обмен воздуха происходит путем обыкновенного проветривания или его естественной инфильтрации. Проектирование и расчет вентиляции во втором случае предполагает использование вмонтированных в стены каналов воздуховодов, через которые происходит движение воздушных масс. Расчет вентиляционной системы, таким образом, сводится к выявлению их геометрических значений для дальнейшего обеспечения доступа нужного объема воздуха. Методика расчета вентиляции для промышленных объектов, офисных и коммерческих сооружений более сложная.
С чего начать расчет вентиляции в помещении
Как правило, расчет вентиляции стартует с выявления производительности помещения в рамках воздухообмена. Данный показатель позволит осуществить расчет системы вентиляции, определить кратность воздухообмена и число раз, когда воздушная масса полностью замещается в комнате через один час. Кратность воздухообмена, при котором осуществляется расчет вентиляции помещения в жилом домостроении, равна единице. Для рабочего помещение необходимо 2-3.
Методика расчета вентиляции
Сегодня методика расчета вентиляции осуществляется в рамках строительных норм, таких как СНиПы, ГОСТы, СанПины. В постройках непроизводственного назначения проектирование и расчет вентиляции производится 3 основными способами: по площади, санитарно-гигиеническим нормам помещений и кратностям. Из данных, полученных путем расчета, специалистами выбирается самое большое значение и по нему проектируется будущая конструкция.
Самый несложный расчет системы вентиляции помещения по площади. Он предполагает расчет объема приточных воздушных масс в соотношении с размерами помещения. Расчет по санитарно-гигиеническим нормам предполагает подачу 30 куб. м/час воздуха на одного человека в жилом строении, и 40 куб. м/час в коммерческих и общественных постройках.
Расчет по кратностям довольно сложный. Он осуществляется на основании таблиц с нормами вентиляций помещений и выявляет, сколько раз за 1 ч необходима полная смена воздуха в доме.

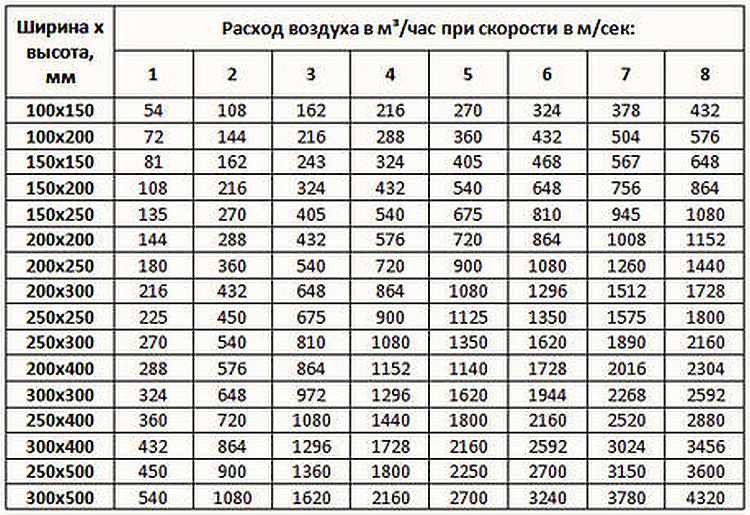

Пример расчета вентиляции
Для достижения качественного процесса вентиляции помещения определиться с понравившейся системой явно не достаточно. Любой пример расчета вентиляции включает в себя решение нескольких основополагающих вопросов – сколько отработанного воздуха будет выводиться из здания, и какой объем свежего необходимо будет поставлять извне. Т.е. верный расчет вентиляции воздуха в помещения – основа для правильного подбора вентиляционной системы в конкретных условиях.
Обычно расчет вентиляционной системы осуществляется несколькими способами, но все они требуют определенного опыта и профессионализма. Каждое сооружение в целом или отдельное помещение имеет свои особенности в плане архитектуры. Исходя от этого, специалисты готовят проект вентиляции. Дополнительно учитываются нормы, указанные в документах государственного образца, касательно недвижимости.
Закажите бесплатный расчет вашего проекта
Проектирование, производство и монтаж вентиляционного оборудования
Онлайн
заявка
Нажимая кнопку «Отправить заявку» Вы принимаете условия лицензионного соглашения
Скачать каталог
Принимаю условия обработки данных
Please leave this field empty.
Подбор оборудования
Расчет проекта
Вентиляция для обеспечения приемлемого качества воздуха в помещении
Применение стандарта ASHRAE 62. 1: Вентиляция для обеспечения приемлемого качества воздуха в помещении для TRACE 3D Plus
, оборудование, процессы или мебель). Это требует удаления равного количества воздуха из здания.
«Процедура измерения частоты вентиляции» (раздел 6.2) в стандарте ASHRAE 62.1, Вентиляция для приемлемого качества воздуха в помещении предписывает количество наружного воздуха, которое должно быть доставлено в каждую зону, исходя из предполагаемого использования этой зоны, а затем предписывает, как рассчитать расход наружного воздуха, необходимый для забора на уровне системы.
Стандартные библиотеки для ASHRAE 62.1 2007, 2010 и 2013 годов поставляются вместе с программой. Стандартные библиотеки за 2016 и 2019 годы прилагаются к этому документу. Инструкции по импорту библиотек см. в разделе Импорт и экспорт библиотек в файл TRACE TRL и из него.
Чтобы продемонстрировать эту процедуру, мы будем использовать пример системы VAV с тремя зонами дыхания. Мы также обсудим, как эти расчеты реализованы в TRACE 3D Plus.
Требования к вентиляции на уровне зоны
Стандарт ASHRAE 62.1 описывает следующую процедуру для определения расхода наружного воздуха, необходимого для каждой зоны вентиляции.
Определите минимальный расход наружного воздуха, Vbz, для каждой зоны (зон) дыхания
Расход наружного воздуха (Vbz) в зоне дыхания определяется с помощью уравнения 6-1 стандарта ASHRAE 62.1.
V bz = R p ∙ P z + R a ∙ A z
Where
Vbz = расход наружного воздуха в зоне дыхания
Az = площадь пола зоны: полезная занимаемая площадь пола вентиляционной зоны кв. фут или кв. м 6-1
Pz = население зоны: количество людей в вентиляционной зоне при типичном использовании
Rp = требуемый расход наружного воздуха на человека, определенный из Таблицы 6-1
Требования к вентиляции вводятся в окне «Создать здание». раздел в свойствах вентиляции. Стандарт должен быть установлен на ASHRAE 62.1 и 170, а тип пространства можно выбрать в раскрывающемся списке «Тип».
В этом примере для каждой зоны был рассчитан требуемый расход вентиляционного воздуха:
Расчет зонального расхода наружного воздуха
Следующим шагом является расчет зонального расхода наружного воздуха (Voz), который представляет собой расход наружного воздуха, который должен быть обеспечен системой распределения приточного воздуха в зону вентиляции. Поток наружного воздуха в зоне учитывает эффективность распределения воздуха в зоне (Ez), указанную в Таблице 6-2).
Поток наружного воздуха в зоне рассчитывается по следующей формуле:
В унций = V bz E z
Where
V oz = zone outdoor airflow
V bz = breathing zone outdoor airflow
E z = эффективность распределения воздуха по зонам
В этом примере система VAV подает холодный воздух в каждую зону с потолка, поэтому эффективность распределения воздуха по зонам равна 1,0. В результате Voz = Vbz.
Эффективность воздухораспределения зоны задается в свойствах зоны.
Требования к вентиляции на уровне системы
Стандарт ASHRAE 62.1 также определяет процедуры расчета расхода наружного воздуха, необходимого на входе на уровне системы (Vot), чтобы обеспечить подачу необходимого количества наружного воздуха в каждую зону (Voz) . Выбор процедуры зависит от конфигурации системы вентиляции.
Расчеты системного уровня 62.1 включены в свойствах размеров системы. Установите метод вентиляции на VRP — ASHRAE 62.1.
Расчет расхода наружного воздуха на уровне системы
Система VAV представляет собой многозонную рециркуляционную систему , поэтому расход наружного воздуха определяется в соответствии с разделами с 6.2.5.1 по 6.2.5.4 стандарта .
Начните с определения нескорректированного расхода наружного воздуха на входе (Vou) для системы путем суммирования требований к расходу наружного воздуха зоны дыхания из всех помещений, обслуживаемых общей системой, с помощью уравнения 6-6.
V ou =D Σ all zones R p ∙ P z + Σ all zones R a ∙ A z
Где
V ou = нескорректированный забор наружного воздуха0007 Ra = требуемый расход наружного воздуха на единицу площади согласно таблице 6-1
Pz = население зоны: количество людей в зоне вентиляции при обычном использовании как определено из Таблицы 6-1
D = разнообразие обитателей, определенное с использованием уравнения 6-7 для учета различий в численности населения в вентиляционных зонах, обслуживаемых системой
Для этого примера предполагается коэффициент разнообразия 1,0, а нескорректированный забор наружного воздуха (Vou) рассчитывается следующим образом:
200 куб. футов в минуту + 300 куб. футов в минуту + 200 куб. футов в минуту = 700 куб. помещения будут плохо проветриваться. Причина в том, что после полного смешивания наружного воздуха, поступающего в устройство обработки воздуха, с рециркуляционным воздухом, невозможно подавать дискретные объемы (куб. фут/мин) наружного воздуха в отдельные зоны дыхания. Вместо этого приточный воздух подается в виде гомогенной смеси наружного воздуха и рециркуляционного воздуха, что означает, что все зоны дыхания получают одинаковый процент наружного воздуха.
Чтобы определить, каким должен быть этот процент, необходимо рассчитать долю первичного наружного воздуха (Zp) для каждой зоны.
Расчет доли первичного наружного воздуха Zp
Доля первичного наружного воздуха – это количество наружного воздуха, которое должно подаваться в каждую зону дыхания в процентах от минимального ожидаемого потока первичного воздуха (наружный воздух и рециркуляционный воздух) при расчетных условиях , доставленный в зону дыхания. Он рассчитывается с использованием уравнения 6-5.
Z P = V унция/ V PZ-Min
, где
Z P = первичная фракция воздуха на открытом воздухе
7 7 УЗ = первичная воздушная фракция
V 777 77 7 7. поток наружного воздуха в зонеV pz-min = минимальный ожидаемый расход первичного воздуха в зоне при анализируемых расчетных условиях
рассчитана доля первичного наружного воздуха для каждой зоны дыхания:
В этом примере 50 % первичного воздуха системы должно быть наружным воздухом для надлежащей вентиляции критической зоны. Это означает, что все зоны будут получать 50% наружного воздуха, а любая зона с более низкой долей первичного наружного воздуха, чем критическая зона, будет чрезмерно вентилироваться. Эта избыточная вентиляция приводит к «неиспользованному» наружному воздуху, который рециркулирует в рециркуляционном воздухе, поступающем из этих зон, и может использоваться для компенсации потребности системы в вентиляции.
Определение эффективности вентиляции системы Ev
Стандарт ASHRAE 62.1 учитывает этот неиспользованный наружный воздух с помощью эффективности вентиляции системы (Ev). Эффективность системной вентиляции можно определить одним из двух методов:
· Прочитайте значение из Таблицы 6-3 или
· Рассчитайте его, используя подход, описанный в Приложении A
TRACE 3D Plus вычисляет значение, используя найденный подход в Приложении A. Обратите внимание, что это разница между TRACE 700 и TRACE 3D Plus, поскольку TRACE 700 определяет эффективность вентиляции системы, используя оба метода, а затем выбирает более высокий из двух методов.
Метод 2: Приложение A
Раздел A1.2.1 Приложения A гласит:
«Для систем с «одиночной подачей», в которых весь воздух, подаваемый в каждую зону вентиляции, представляет собой смесь наружного воздуха и рециркуляционного воздуха на уровне системы. , эффективность зональной вентиляции (Evz) определяется в соответствии с уравнением A-2». где
X s = средняя доля наружного воздуха для системы вентиляции
Z
7 8 = 9 процент наружного воздуха в воздухе, подаваемом в зону
Доля наружного воздуха на выходе (Zd) рассчитывается для каждой зоны по уравнению:
Z d = V унция V DZ
, где
V унция = Конструкция наружного воздушного потока, необходимого в зоне
V DZ = ожидаемый воздушный поток с разрядки в зону
V DZ = ожидаемый воздушной поток.V dz = воздушный поток первичной зоны (Vpz) + любой местный рециркуляционный воздушный поток
Для этого примера предполагается, что все коробки VAV являются отсекающими коробками, и в результате: Vdz = Vpz и Zd = Zp для всех зон.
В TRACE 3D Plus, Vpz = Vpz-min
При применении минимальной скорости VAV по умолчанию, равной 30 %, ко всем трем зонам, результирующие потоки воздуха в первичной зоне будут следующими:
· Зона 1: Vpz = 1333 куб. 2: Vpz = 3000 куб. футов в минуту
· Зона 3: Vpz = 3333 куб.
Х с = В OU V PS
Для этого примера
V PS = σ V PZ = 7667 CFM
S. 7667 CFMx 97007 S. 987007 S. 987007 S. 989007 S. 97007 S. = 7667 CFM
= 7667 CFM = 7667 CFM .Эффективность системной вентиляции теперь можно рассчитать для каждой зоны с помощью уравнения A-2:
· Зона 1: Evz = 1 + 0,0913 — 0,5 = 0,5913
· Зона 2: Evz = 1 + 0,0913 — 0,333 = 0,7580
· Зона 3: Evz = 1 + 0,0913 — 0,2 = 0,8913
После расчета эффективности вентиляции (Evz) для всех зон эффективность вентиляции системы (Ev) определяется как наименьшая эффективность вентиляции зоны в соответствии с уравнением A-3:
E v =минимум E vz
Для этого примера Ev = 0,5913
Сравнение результатов
Поскольку значение эффективности системы вентиляции 0,65 выше расчетного значения 0,65 из таблицы 6-613, КПД системы вентиляции выбран равным 0,65 (65%).
Найти поток наружного воздуха на входе Vot
Последним шагом является расчет потока на входе наружного воздуха (Vot) путем деления нескорректированного объема забора наружного воздуха (Vou) на максимальную эффективность вентиляции системы (Ev):
V ot = 700 куб. футов в минуту / 0,65 = 1077 куб.
TRACE 3D Plus — Отчет ASHRAE Standard 62.1
В TRACE 3D Plus доступен отчет, показывающий расчеты ASHRAE Standard 62.1.
Часто задаваемые вопросы
Какая версия стандарта 62.1 используется в этих расчетах?
Механизм расчета Energy Plus использует ASHRAE 62.1-2007/2010 для расчетов вентиляции в соответствии с инженерным справочником Energy Plus.
Как TRACE 3D Plus определяет значение Vpz, используемое для расчета доли первичного наружного воздуха?
Согласно ASHRAE 62.1-2010, «Для целей проектирования системы VAV Vpz — это наименьшее значение расхода первичного воздуха в зоне, ожидаемое при анализируемых расчетных условиях».
Z p = V oz V pz-min
Устройство использует значение Min, заданное в свойствах Zone в программе Clg 3DAV Plus. Раздел снаряжения.
Примечание. Это очень консервативный подход, который может дать более высокий процент наружного воздуха, чем другие методы.
Как агрегируются требования к вентиляции помещения на уровне зоны?
В TRACE 3D Plus требования к вентиляции в зависимости от количества людей и площади вводятся на уровне помещения. Затем эти комнаты группируются в зоны. Механизм расчета Energy Plus выполняет все свои расчеты на основе информации об уровне зоны, поэтому требования к вентиляции с учетом людей и площади необходимо агрегировать для каждого помещения в зоне, чтобы определить требования к вентиляции на уровне зоны с учетом людей и площади для использования в расчеты 62.1.
Чтобы агрегировать потребности в вентиляции, программа вычисляет потребность в вентиляции для зоны и общее количество людей в зоне, а также вычисляет новый показатель кубических футов в минуту на человека. Такой же расчет делается для вентиляции по площади.
Например, есть зона с 3 комнатами со следующими требованиями:
Комната | м3/чел. | Люди | м3/кв. фут | Площадь помещения |
Комната 001 | 5 | 10 | 0,06 | 100 кв. футов |
Комната 002 | 7,5 | 10 | 0,06 | 200 кв. футов |
Номер 003 | 10 | 4 | 0,18 | 100 кв. футов |
Чтобы определить потребности в вентиляции для людей и площади на уровне зоны, необходимо рассчитать общую вентиляцию для людей и площади.
Cfm для людей = (cfm/человек)*(человек)
Комната | м3/чел. | Люди | Cfm |
Комната 001 | 5 | 10 | 50 |
Комната 002 | 7,5 | 10 | 75 |
Номер 003 | 10 | 4 | 40 |
Итого |
| 24 | 165 |
Затем можно рассчитать уровень зоны в куб. м/чел.
Зона в куб.
Затем то же самое можно сделать для требований к вентиляции на уровне зон.
куб. футов в минуту для людей = (куб. футов/кв. фут) * (площадь)
Комната | куб. футов/кв. фут | Зона | Cfm |
Комната 001 | 0,06 | 100 кв. футов | 6 куб. футов в минуту |
Комната 002 | 0,06 | 200 кв. футов | 12 кубических футов в минуту |
Номер 003 | 0,18 | 100 кв. футов | 18 куб. футов в минуту |
Итого |
| 400 кв. футов | 36 куб. футов в минуту |
Затем можно рассчитать уровень зоны куб. м/кв. фут
Зона кубических футов в минуту на человека = зона кубических футов в минуту на площадь зоны
Зона кубических футов в минуту на человека = 36 кубических футов в минуту на 400 кв. футов Системы вентиляции и кондиционирования | Консультации
Цели обучения
- Понять, как проектировать системы вентиляции с использованием стандарта ASHRAE 62.1: Вентиляция для обеспечения приемлемого качества воздуха в помещении.
- Узнайте о четырех стратегиях экономии затрат и энергии.
При проектировании систем ОВКВ в соответствии с местными нормами и стандартом ASHRAE 62.1-2016: Вентиляция для приемлемого качества воздуха в помещении допускается уменьшение объема необходимого наружного воздуха, который необходимо кондиционировать для приемлемого использования в помещении, и существует несколько способов. с помощью которых разработчик может приблизиться к таким сокращениям, все из которых описаны в этом стандарте ASHRAE.
Будут рассмотрены четыре стратегии экономии энергии и снижения затрат. Такой подход к расчетам ОВКВ с наружным воздухом может быть не самым простым способом проектирования систем вентиляции, но результат может оправдать его. Потенциальное сокращение необходимого потока наружного воздуха может превышать 50 % в зависимости от того, какая комбинация стратегий реализована для данной системы ОВКВ или комбинации систем.
Стратегия 1: Разнообразие обитателей
Люди, которые находятся в помещении, загрязняют воздух в помещении, выдыхая углекислый газ, потея, кашляя и т. д. Это помимо загрязнения воздуха, которое исходит от краски, ковров, обивки и других приспособлений, которые испускают мельчайшие частицы и пары, все из которых уже учтены в математических формулах стандарта ASHRAE 62.1-2016, регулирующего атмосферный воздух. Нормы расхода наружного воздуха («R») из-за жильцов («p» для населения или людей) рассчитываются по одной норме, «норме на человека» (R p ) в кубических футах в минуту на человека в зависимости от населения расчетной зоны (P z ). Те требования, которые связаны с площадью зоны / квадратными метрами помещений (Az), рассчитываются по другой ставке, «расходу площади» (R a ), в кубических футах в минуту на квадратный фут. Обратитесь к таблице 6.2.2.1 ASHRAE 62.1-2016 «Минимальные скорости вентиляции в зоне дыхания» для конкретных скоростей воздушного потока на человека (R p ) и скорости воздушного потока на квадратный фут (R a 9).0872 ) в зависимости от использования пространства.
Расход наружного воздуха в зоне дыхания (Vbz) рассчитывается путем суммирования требований к вентиляции людей и требований к вентиляции помещения (ASHRAE 62.1-2016, раздел 6.2.2.1). Для выделенной однозонной системы наружного воздуха суммирование требований к вентиляции для каждой зоны приводит к общему возможному нескорректированному значению забора наружного воздуха. Проще говоря, найдите максимальное количество людей в каждом помещении, найдите площади каждого помещения, рассчитайте потоки наружного воздуха в зоне дыхания, а затем сложите их.
Обратите внимание, что в этой статье основное внимание уделяется расчету нескорректированных значений расхода наружного воздуха, как это обычно определено в ASHRAE 62. 1-2016, раздел 6.2.5.3. В этой статье не рассматриваются предписывающие формулы, учитывающие многозонные системы, эффективность зонального распределения воздуха или долю зонального основного потока наружного воздуха. Эти поправки к потоку наружного воздуха не включены в примеры, чтобы привлечь внимание к расчету, полученному в результате использования конкретных стратегий, упомянутых в статье. Такие поправки к потоку наружного воздуха можно рассматривать независимо от дополнительных факторов, влияющих на требования к потоку наружного воздуха и приточному воздуху системы HVAC.
Для демонстрации стратегий будет использоваться образец здания с большим офисным помещением открытой планировки, рассчитанным на 100 человек, а также пятью конференц-залами, вмещающими до 20 человек каждый, и кафетерием, вмещающим 50 человек. Сумма заселенности зон приводит к максимальной потенциальной занятости 250 человек, и формулы помогают определить потребность в вентиляции на основе этого числа.
Тем не менее, реальная заполняемость может быть намного ниже, и именно здесь может применяться разнообразие занятости, что разрешено в соответствии с разделом 6. 2.5.3.1. Эта стратегия требует корректировки потребностей системы на основе фактического количества людей, которые будут работать в здании, или населения системы здания (Ps). Имейте в виду, что для большинства строительных норм нет необходимости проектировать здание. для каждого человека, для размещения которого предназначена каждая комната, но проект должен включать разумное приближение к ожидаемому использованию здания. Тот же самый сценарий, отмеченный выше, может быть разработан для наружной вентиляции путем применения в расчетах разнообразия жильцов. В случае, когда в здании на самом деле работает 100 сотрудников (эквивалентно занятым в здании на полную ставку), эти 100 человек либо сидят за столом, либо в личном кабинете, либо в столовой, либо сидят в конференц-зале. но не занимая два места сразу. Это означает, что население системы равно 100, а не сумма населения всех зон.
ASHRAE 62.1-2016 Раздел 6.2.3.5.1 позволяет проектировщику определить разнообразие (D) путем деления общего количества жителей здания на сумму всех возможных жителей всех помещений. В нашем примере это 100/250 — потенциальное сокращение на 60% необходимого для людей потока наружного воздуха. Это может означать значительную экономию при отоплении и охлаждении здания. Одна вещь, которую инженеры могут сделать при создании таких систем, — это задать конкретные вопросы об использовании здания и реалистичной предполагаемой занятости, прежде чем принимать окончательное решение по плану вентиляции.
Пример 1: Расчет требований к потоку наружного воздуха в типовом здании:
Открытое офисное пространство: 20 000 кв. футов (A z 1), 100 человек (P z 1)
2 Конференц-залы: 2 at 400 кв. футов (A z 2), 20 человек (P z 2)Кафетерий/комната отдыха: 2000 кв. футов (A z 3), 50 человек (P 02 03) Таблица 6.2.2.1, офис, конференц-зал и комната отдыха: R a = 0,06 фут3/кв. фут; р p = 5 куб. футов/мин/чел.
Население системы, предоставленное владельцем здания: P s = 100
Разнообразие пользователей, D = P s /(P z 1 + 5 x P
1 z 2 + P z 3)D = 100/(100 + 5 x 20+50) = 0,40
Нескорректированный забор наружного воздуха, V или = D(R p 1 x P 2 z 190 5 x R p 2 x P z 2 + R p 3 x P z 3) + (R a 1 x A z 1 + 5 x R a 2 x A z 2 + R p 3 x A z 3)
V или = 0,40 x (5 x м3/чел. x 100 комнат) 5 куб. футов/м на человека x 20 человек + 5 куб. футов на человека x 50 человек) + (0,06 куб. )
Результат: V или с использованием разнесения = 1 940 куб. футов в минуту
V или без использования разнесения: 2 690 куб.
Стратегия 2: Усреднение по времени
ASHRAE 62.1-2016 Раздел 6.2.6.2 позволяет проектировщику учитывать ситуации, когда пиковая занятость будет иметь место только в течение короткого промежутка времени. В зависимости от здания и бизнеса, в котором оно находится, некоторые люди могут занимать помещение только в течение короткого периода времени. В таких ситуациях подходящей стратегией является применение усреднения по времени. Например, в ситуации временной занятости, когда конференц-зал часто пустует, но иногда бывает полон в течение короткого периода времени. Типичная встреча длится всего 45 минут, и в течение этого короткого периода времени требуется вентиляция наружным воздухом. Тем не менее, предписывающие формулы указывают на необходимость полной вентиляции этого помещения в течение всего дня в рабочие часы, каждый день, представляя потенциально чрезмерно вентилируемое помещение.
Сосредоточившись на количестве времени, в течение которого люди находятся в помещении, требуемая потребность в наружном воздухе может быть снижена на 30–50 %. Аналогичным примером могут служить торговые площади и рестораны, где заполняемость меняется в зависимости от дня или времени. Конечная идея заключается в том, что значительная экономия энергии может быть результатом использования этих различных выводов для разработки правильной системы для пространства — именно для того, как оно предназначено для использования. Ключом к расчету является определение допустимого периода времени усреднения, T. Уравнение 6.2.6.2-1 представляет собой расчет периода времени усреднения:
Уравнение 6.2.6.2-1: T (мин) = 3 ν/V bz
Переменная (ν) представляет собой объем пространства в кубических футах.
Пример 2. Конференц-зал площадью 400 кв. футов имеет потолок высотой 10 футов.
Владелец предоставляет исторические данные, показывающие, что конференц-залы в здании заняты в среднем на 30 минут каждые 90 минут, а комната отдыха занята только с 11:45 до 13:15. ежедневно.
Уравнение 6.2.6.2-1 вычисляет допустимый период времени усреднения:
T = 3ν/V bz
ν = объем помещения в кубических футах
v = (400 кв. футов x 10 футов)
v = 4000 футов 3
3 90 = плотность на одного человека футов (из таблицы 6.2.2.1)
По умолчанию P z = (50/1000) x 400
По умолчанию P z = 20 человек
R p = 5 куб. )
A z = 400 кв. футов
R a = 0,06 кубических футов в минуту/кв. фут (из таблицы 6.2.2.1)
V BZ = R A x A Z + R P x PZ
V BZ = 0,06 CFM/SQ FT X 400 SQ FON/SQ FON/SQ FON/SQ FON/SQ FON/SQ FON/SQ FON/SQ FON/SQ FON/SQ FON/SQ FON/SQ FRS/SQ FON/SQ FON/SQ FON/SQ FRS/SQ FRS/SQ FRS/SQ FRS/5. x 400 кв. FT
V BZ = 124 CFM
T = 3ν/V BZ
T = 3 x (4000 FT 3 )/124 CFM
РЕЗУЛЬТАТ: T = 97 минут
. Результат позволяет дизайнеру получить среднюю заполняемость за период времени до 97 минут.Для конференц-зала, который занят только 30 минут из 90-минутный период времени усредненная по времени численность населения зоны, Pzavg, представляет собой среднее значение занятости за этот 90-минутный период времени.
P z ср = ((20 чел х 30 мин) + (0 чел х 60 мин))/90 мин требуется рассчитывается с Pzavg вместо Pz по умолчанию.
V bz (усредненное по времени) = P z avg x R p + A z x R a
V bz (усреднение по времени) = 7 человек x 5 куб. Например, требуемый поток воздуха в зоне дыхания для этого конференц-зала был уменьшен на 52% со 124 до 59 кубических футов в минуту.
Для офисного здания, в котором имеется большое количество малолюдных помещений, такое сокращение необходимого потока наружного воздуха может привести к значительному сокращению общего требуемого потока наружного воздуха, который необходимо нагреть или охладить.
Две описанные выше стратегии не являются взаимоисключающими, но их можно использовать для одних и тех же расчетов наружного воздуха. Объединяя результаты примера 1 с примером 2, вычисление V или дополнительно сокращается следующим образом:
Пример 3: Сочетание разнесения и усреднения по времени.
V или только с разнесением: 1940 куб. футов в минуту
Расчет примера 1 V или с разнесением и усреднением по времени V bz для конференц-зала:
V или = D (R p 1 x P z 1 + 5 x R p 2 x P z 2 + R p 3 x P
1) a 1 x A z 1 + 5 x R a 2 x A z 2 + R p 3 x A z 3) xм человек x 100 человек + 5 комнат x 5 куб. футов/м на человека x 7 человек + 5 куб. фут3/кв. фут x 2000 кв. фут)
Результат: V или (усреднение по времени и разнесение) = 1 810 куб. футов в минуту
V или (ни усреднение по времени, ни разнообразие) = 2 690 куб.
Уменьшение требуемого потока наружного воздуха, при тщательном применении к проектированию систем HVAC, может привести к уменьшению требуемой холодопроизводительности в тоннах, а также к уменьшению воздушного потока вентилятора, размера воздуховода и мощности вентилятора. В дополнение к первоначальной стоимости этого оборудования существует также потенциал для уменьшения размеров конструкции электрической системы, такой как меньшие размеры проводов, меньшая мощность цепей, снижение потребляемой электроэнергии в киловаттах, а также снижение потребления электроэнергии.
Такое влияние может быть неочевидным сразу, но использование моделирования энергопотребления здания может продемонстрировать кумулятивный эффект тщательного подхода к проектированию потока наружного воздуха в системе. Владелец здания может не осмыслить значение таких сокращений, если инженер просто описывает эти стратегии; однако диаграмма наглядно продемонстрирует экономию средств. Выполнение грубого энергетического анализа и представление результатов владельцу здания или другим заинтересованным сторонам, которые содействуют принятию решения, может существенно повлиять на процесс принятия решения.
Стратегия 3. Мониторинг воздуха в режиме реального времени с использованием CO 2 датчик
Следующие две стратегии представляют собой варианты того, что считается вентиляцией с регулированием по потребности (DCV) или динамическим сбросом потока наружного воздуха, как его называют в соответствии с разделом 6.2.7- ASHRAE 62.1-2016, которая представляет собой интерактивную систему HVAC, которая увеличивает или уменьшает потребность в наружном воздухе в режиме реального времени по мере изменения условий качества воздуха в помещении. Эти подходы включают использование датчиков, которые собирают данные в определенной зоне и передают информацию в режиме реального времени в систему управления HVAC, которая затем вносит немедленные коррективы в поток вентиляционного воздуха. В процессе принятия решений следует учитывать дополнительную сложность системы управления, связанную с использованием DCV.
Также будет рассмотрено проектирование системы вентиляции с регулируемой вентиляцией и потенциальное снижение требуемых потоков наружного воздуха во время работы системы.
В наиболее распространенном применении DCV используются датчики углекислого газа (CO 2 ), чтобы определить, создают ли люди, которые находятся в помещении, условия с избыточным содержанием углекислого газа и отрицательного содержания кислорода, и, если это так, немедленно исправить это с помощью увеличения количества наружного воздуха. . Эта стратегия представляет собой форму динамической перезагрузки, при которой воздух постоянно отбирается и обрабатывается, не допуская выброса CO 9 .0871 2 возможность сконцентрироваться выше заданного «высокого значения». С этими датчиками, если уровни CO 2 начинают расти, система сбрасывается на новое значение потока наружного всасываемого воздуха до тех пор, пока CO 2 не упадет ниже верхнего значения системы управления. Как только это состояние восстанавливается, система управления HVAC возвращается к своим обычным настройкам.
ASHRAE 62.1-2016 6.2.7.1.1 описывает возможность сброса расхода наружного воздуха в ответ на загрузку системы. При использовании системы DCV разработчик системы должен определить, какой диапазон воздушного потока подходит для зоны и для системы. Раздел 6.2.7.1.2 описывает требование, чтобы значение V bz нельзя сбросить ниже скорости воздушного потока (R a x A z ) для зоны. Таким образом, когда значения CO 2 являются «низкими» (меньше, чем высокое значение), разработчик может установить V bz = R a x A z , что устраняет «поток воздуха людей» до CO 2 уровня увеличиваются до максимального значения. В то же время V bz необходимо пересчитать, чтобы включить поток воздуха для людей, а также «зональный поток воздуха».
Важно отметить, что высокое значение следует определять, зная концентрацию CO 9 в окружающей среде. 0871 2 . Часто значение 1000 частей на миллион (ppm) CO 2 считается адекватным для высокого значения CO 2 с динамическим сбросом. Использование 1000 частей на миллион предполагает, что концентрация CO 2 в наружном воздухе значительно ниже этого значения и находится в диапазоне от 400 до 500 частей на миллион. Однако в городских районах концентрация CO 2 в окружающем воздухе может быть намного ближе к 1000 частей на миллион, и в таких случаях проектировщик должен учитывать, как эта более высокая концентрация CO 2 9 в окружающем воздухе0872 может повлиять на уставку верхнего значения, а также на значения сброса для потока наружного воздуха. Чтобы продемонстрировать ценность управления сбросом наружного воздуха с помощью DCV, изучите образец здания, которое использовалось для примеров в этой статье, и один или все его конференц-залы площадью 400 кв. футов на 20 человек, оснащенные CO. 2 датчики для динамического сброса.
Проектировщик должен определить соответствующую проектную скорость потока наружного воздуха с динамическим сбросом для «высокого» содержания CO 2 состояние и для «нормального» CO 2 состояние:
Пример 4: Расчет вентиляции с регулированием потребности, примененный к конференц-залам здания:
V bz (высокий CO 2 8 ) = R a 900 x A z + R p x P z
V bz (высокий результат CO 2 ) = 0,06 куб. : V bz (с высоким содержанием CO 2 ) = 124 кубических футов в минуту
V bz (низкий CO 2 , сброс) = R a x A z
V bz (низкий CO 2 x кв.
Результат: V bz (низкий уровень CO 2 , сброс) = 24 куб. Инженер должен определить размеры оборудования и воздуховодов наружного и приточного воздуха, чтобы они соответствовали высоким и низким условиям. Из-за этого требования производительность системы HVAC не снижается, поэтому использование DCV не дает преимущества в плане первоначальных затрат. Фактически, DCV, как правило, будет иметь более высокую начальную стоимость из-за сложности дополнительных элементов управления, необходимых для работы с DCV.
В примере 4 система управления зданием может сбросить поток наружного воздуха в это помещение примерно на 80% во время нормальной концентрации CO 2 . В течение этого периода оборудование HVAC может работать с уменьшенной потребностью в тоннаже системы охлаждения и, возможно, с уменьшенным потоком воздуха вентилятора в системах подачи воздуха с переменным объемом воздуха, что приводит к более низкой мощности рабочего вентилятора. Как только помещение становится полностью заполненным и концентрация CO 2 превышает максимальное значение, система управления зданием регулирует скорость приточного вентилятора, чтобы увеличить поток наружного воздуха в помещение до V bz (высокий CO 2 ) значение. Следовательно, потребность в охлаждении или обогреве может увеличиться в результате того, что в помещение подается увеличенный поток наружного воздуха.
В идеале эти датчики CO 2 используются в местах, которые могут быть плотно, но периодически заняты, например, в столовых, аудиториях, спортивных залах и конференц-залах. Датчики могут не обеспечить количественную выгоду для других пространств, таких как офисы открытого типа или приемные, из-за меньшего количества людей на единицу площади. Стандартная плотность занятости ASHRAE 62.1 для офисов составляет один человек на 200 кв. футов. Безусловно, существуют проекты открытых офисов с гораздо более высокой плотностью, но, как правило, помещения считаются плотно занятыми, когда на 1000 кв. футов приходится более 20 человек. эта более высокая плотность, рассмотрим CO 2 датчик пространства и используйте метод динамического сброса/постоянного тока.
Когда они были впервые представлены более 25 лет назад, датчики CO 2 были дорогими, ненадежными и нуждались в регулярной повторной калибровке. Системы управления энергопотреблением раннего поколения были проблематичными и подвержены ошибкам. Сегодня датчики CO 2 надежнее и экономичнее. Благодаря сертификации LEED и более строгим энергетическим нормам потребительский спрос на датчики CO2 вырос, а производители повысили надежность цифровых датчиков CO9.0871 2 датчики. В результате использование DCV на основе CO 2 стало обычным явлением в системах различной проектной мощности.
Стратегия 4: Мониторинг в режиме реального времени с помощью датчиков присутствия
Последняя стратегия заключается в использовании DCV с датчиками присутствия. Эти устройства всегда контролируются. Когда в пространстве происходит движение, которое срабатывает, система автоматизации здания реагирует соответствующим образом. Датчики движения обычно используются в других приложениях, таких как освещение, которое автоматически срабатывает, когда покупатель входит в туалет магазина, или освещение безопасности, которое включается или становится ярче, когда человек проходит мимо.
Подход к потокам наружного воздуха может быть таким же, как и для датчиков CO2, после чего обнаружение движения приводит к сбросу потока наружного воздуха на высокую скорость потока воздуха; при отсутствии движения система переключается на низкий расход наружного воздуха. В качестве альтернативы, если проектировщик решит использовать специальную систему подачи наружного воздуха (DOAS) и напрямую подает наружный воздух во все помещения, в ASHRAE 62.1-2016 есть новое положение, которое допускает нулевую требуемую вентиляцию наружного воздуха с присутствием людей. не находятся в определенной комнате, согласно Разделу 6.2.7.1.2 в тексте исключения. Основываясь на этом исключении, может быть возможность спроектировать поток приточного воздуха в систему наружной вентиляции так, чтобы он варьировался от нуля до V бз значения. Обратите внимание, что система, использующая датчики присутствия в качестве средства сброса, не сможет «подсчитать» количество людей, поэтому поток наружного воздуха равен либо 0 куб. P z в зависимости от состояния датчика.
В настоящее время конструкции систем HVAC, включающие датчики присутствия, не так распространены на практике, как датчики CO 2 . Первоначально они были разработаны для коммерческого применения, но действительно прижились как способ для домовладельцев сократить свои расходы на электроэнергию. Ярким примером этого является термостат, который регулирует температуру в соответствии с заданными целевыми показателями эффективности, когда никого нет дома, и регулирует ее, когда обнаруживает движение.
Международный кодекс энергосбережения теперь требует, чтобы инженер использовал стратегии вентиляции с регулированием по потребности в любом помещении с плотностью, равной или превышающей 25 человек на 1000 кв. футов, за некоторыми исключениями для небольших систем или специализированных систем ОВКВ. DCV — хорошая стратегия для любого пространства, которое, как предполагается, будет периодически занято, независимо от того, требует ли это кода. Основные производители комплектного однозонного оборудования HVAC включают модули управления DCV в качестве заводской опции в дополнение к более сложным и крупным системам обработки воздуха.
Использование части или всех этих стратегий для оценки общей экономии средств может оказаться сложной задачей. Есть несколько переменных, которые следует учитывать, и любая экономия должна рассчитываться в каждом конкретном случае. Но эти стратегии поддаются количественной оценке экономии энергии и денег, что может быть привлекательной возможностью для владельца здания.
Уход от предписывающих формул к более реалистичным формулам и стратегиям — разумный шаг. Это требует тщательного и критического анализа здания и его потребностей в вентиляции.
Экономия, которая может быть получена при реализации любой или всех стратегий, отмеченных выше, может заключаться как в первоначальных затратах, так и в эксплуатационных расходах.
Меньший размер системы вентиляции наружного воздуха может привести к уменьшению размеров отопительной или охлаждающей установки и меньшего оборудования. Меньшее оборудование приводит к меньшим размерам воздуховодов и/или трубопроводов, а также к уменьшению размеров электрических проводов и автоматических выключателей.
С эксплуатационной точки зрения уменьшенный поток наружного воздуха снижает расходы в течение всего срока службы оборудования и здания за счет меньшей рабочей мощности насосов и вентиляторов, подающих и кондиционирующих наружный воздух.
Несмотря на это, реализация стратегии по максимальному повышению энергоэффективности систем HVAC может быстро привести к значительной экономии средств для владельцев недвижимости в долгосрочной перспективе.
Кари Энген — старший инженер-механик в WD Partners. Она является членом ASHRAE и уже более 15 лет оказывает услуги по проектированию и вводу в эксплуатацию систем ОВКВ для коммерческих проектов.
Есть ли у вас опыт и знания по темам, упомянутым в этом содержании? Вам следует подумать о том, чтобы внести свой вклад в нашу редакционную команду CFE Media и получить признание, которого вы и ваша компания заслуживаете.
