Как проверить аккумулятор автомобиля мультиметром?

Каким мультиметром можно проверить автомобильный аккумулятор

Все многофункциональные контрольно-измерительные приборы оснащены функциями измерения тока, напряжения и сопротивления. В зависимости от модели устройства, будут отличаться и возможности по определению целостности проводки и другие не менее важные функций. Предел максимально допустимого значения тестирования электрической величины также может отличаться. Если необходимо проверить состояние электропроводки отвечающей за зарядку автомобильного аккумулятора, то мультиметром выполнить данное действие просто, а при желании, можно дополнительно протестировать основные узлы управления в автомобиле. Достаточно часто, появляется потребность проверить уровень заряда на автомобильном аккумуляторе, что можно выполнить тем же мультиметром переключив режим его измерения. Для проведения исследований по определению разных величин АКБ, будет достаточно стандартной, бюджетной модели. Но такой вариант будет не выгодным приобретением. Учитывая развитие машиностроения и объединения в машине механических, электрических и электронных компонентов, лучше всего купить модель измерительного прибора с расширенными функциональными возможностями.

Как замерить напряжение на аккумуляторе автомобиля мультиметром

Для выполнения такой разновидности тестирования, необходимо стрелку регулятора переключить в положение измерения величины постоянного напряжения. На шкале максимальных значений необходимо выбрать метку значения, которое будет выше, чем у заряженного аккумулятора. Показатель полного заряда АКБ составляет 12,7 Вольт. Следовательно, чтобы измерить напряжение, мультиметр необходимо зафиксировать на метке 20 Вольт и остается подключиться к аккумулятору автомобиля. Черный щуп подключаем на минус, а красный, соответственно, на плюс АКБ. На жидкокристаллическом экране прибора отобразится цифровое значение. Это и есть результат тестирования. Рекомендуется периодически измерять мультиметром напряжение автомобильного аккумулятора для того, чтобы вовремя предпринять необходимые действия. Полный заряд АКБ должен иметь значение больше 12,6 Вольт. Если показатель приблизился к 12 Вольт или снизился ниже данного значения, то необходимо максимально быстро поставить батарею на зарядку. 100% разрядом АКБ считается показатель ниже, чем 11,6 Вольт.

Контроль заряда и разряда

Проверять состояние автомобильного аккумулятора с помощью мультиметра несложно, а отсутствие такого контроля может привести к тому, что снизится работоспособность транспортного средства. Стоит учитывать, что даже в состоянии полного покоя батарея потихоньку будет разряжаться. Проверить утечку тока и выполнить замер напряжения аккумулятора мультиметром не занимает большого временного интервала, но позволяет быть уверенным в том, что автомобиль заведется и можно будет поехать по запланированному маршруту. Полностью убрать утечку тока невозможно, а вот для усиления данного процесса существует несколько факторов. Повреждение электропроводки, плохой контакт соединения на клеммах, неправильно установленная сигнализация и множество других факторов, которые способствуют утечке тока.

Измерить заряд, который получил автомобильный аккумулятор, можно с помощью мультиметра. Но в его функциональные возможности должно входить измерение тока значением 10 Ампер. Если нет такой возможности можно воспользоваться альтернативным вариантом. Измерить напряжение мультиметром, и на основании полученных данных определить уровень заряда аккумулятора автомобильного типа.

Преимущества использования многофункционального тестера

От неисправностей механизмов, к сожалению, никуда не деться. Но не все они требуют обращения к специалисту СТО. Большую их часть можно устранить самостоятельно. Если своевременно проверить уровень заряда аккумулятора автомобиля мультиметром, то можно быть уверенным в работоспособности своего транспортного средства. Если произошел отказ в работе свечения фары, то необходимо проверить исправность лампочки и прозвонить электрическую цепь на предмет обнаружения обрыва или замыкания. И таких неисправностей можно перечислить много. Поэтому, главным преимуществом является возможность проверить большую часть комплектующих авто, протестировать аккумулятор и все эти действия можно выполнить одним мультиметром. Ну и, конечно, выполняя мелкие ремонты самостоятельно, получается сэкономить расходы. Ведь любое обращение на СТО влечет за собой затраты.

Опубликовано: 2021-01-17 Обновлено: 2021-08-30

Автор: Магазин Electronoff

Как правильно проверить аккумулятор с помощью мультиметра

Любой автомобильный аккумулятор считается работоспособным лишь в том случае, если все его рабочие характеристики соответствуют нормируемым значениям. Для их контроля используются самые различные измерительные приборы. Однако при желании проверить АКБ можно и обычным тестером. В этой статье мы ознакомимся с тем, как проверить аккумулятор мультиметром.

Содержание

Что такое мультиметр?

Мультиметр – это многофункциональный прибор универсального типа. Заложенные в этом устройстве возможности позволяют заменять им сразу три измерительных прибора, посредством которых проверяются следующие параметры:

• Сопротивление нагрузки или потребителя.
• Напряжение (постоянное и переменное).
• Силу тока (только постоянную величину).

Посредством обычного мультиметра можно проверить аккумулятор не только по напряжению, но и замерить такой важный показатель, как энергетическая емкость. Последнее возможно лишь в том случае, если пользователь строго придерживается указаний соответствующих методик.

Методы проверки АКБ мультиметром

При проверке АКБ тестером применяются два подхода: измерение его параметров при работающем или при заглушенном двигателе. Рассмотрим каждый из них более подробно.

Как проверить аккумулятор при работающем движке

В этом случае перед тем, как проверить напряжение аккумулятора мультиметром, важно учесть следующие моменты:

• Заводить мотор можно лишь после того, как он будет установлен на ровной площадке и поставлен на ручник.
• После его запуска начинают работать встроенный генератор и регулятор напряжения, подзаряжающие аккумулятор.
• Напряжение на клеммах при запущенном двигателе достигает показаний в 13,5-14,0 Вольт.
• Благодаря электронному регулятору оно поддерживается на уровне, исключающем возможность закипания электролита.

Для определения точного значения напряжения АКБ мультиметром потребуется отключить все «мощные» потребители, включая отопительные приборы, фары и звуковоспроизводящую аппаратуру. Если этого не сделать, то мощности генератора при работе на холостом ходу не будет хватать для поддержания номинального уровня.

В данном случае его пониженное значение можно объяснить следующими причинами:

• Наличие плохого контакта в электрической цепи нагрузки.
• Неисправность встроенного генератора.
• Выход из строя электронного регулятора.

Если результаты измерений удовлетворительны – можно включить потребители энергии, а затем добавить обороты двигателя и повторить замеры напряжения. В ситуации, когда на высоких оборотах оно падает до 13,4 Вольта и ниже – необходима диагностика генераторного агрегата и блока управления.

При неработающем двигателе

При неработающем моторе при измерении напряжения аккумулятора средний показатель должен быть в пределах 12,5-13,0 Вольт. Верхняя граница соответствует 100 % заряду, а нижняя – его зарядке всего лишь на 50 %. Эти измерения проводятся перед поездкой, а не после того, как двигатель был только что заглушен.

Только в этом случае можно получить точную информацию о том, насколько хорошо аккумулятор способен держать заряд.

Условия, в которых проверяется работоспособность АКБ

Перед тем, как проверить аккумулятор автомобиля с помощью мультиметра (с целью определить, в каком он находится состоянии) – потребуется провести подготовительные операции. Для этого сначала следует отсоединить клеммы АКБ и дать ему отстояться примерно 5-6 часов. Затем необходимо подготовить полный комплект инструмента, используемого при проверке. В него входят:

• Сам мультиметр с измерительными щупами.
• Нагрузочная вилка.
• Галогенные лампы (2 штуки).

По завершении подготовительных операций приступают к измерениям, предусмотренным программой проверки аккумулятора мультиметром. В зависимости от полученных показаний принимается решение о необходимости замены или о продолжении эксплуатации данного образца.

По каким параметрам можно проверить аккумулятор мультметром

С помощью мультметра можно проверить следующие характеристические параметры АКБ:

• Его номинальное или рабочее напряжение (оно указывает на качество зарядки).
• Силу тока, отдаваемого в нагрузку в нормальном режиме.
• Энергоемкость.

По номинальному напряжению, измеренному на клеммах прибора, судят о том, насколько хорошо заряжен аккумулятор.

Как проверить заряд аккумулятора

Перед тем, как проверить заряд аккумулятора автомобиля мультиметром – нужно знать, что с помощью этого прибора проверку степени заряда АКБ осуществить невозможно. Оценку можно произвести с помощью нагрузочной вилки, позволяющей оценить зарядку с высокой степенью точности.

Проверка степени зарядки аккумулятора заключается в кратковременном подключении нагрузочной вилки с обязательным соблюдением полярности подсоединения.

До и после коммутации нагрузки нужно измерить напряжение на клеммах АКБ. Перед ее подсоединением оно должно быть в пределах 12,6-13,0 Вольт, а после завершения нагрузочной операции (по истечении пятой секунды) – не менее 10,5 Вольт. Только в этом случае проверяемый аккумулятор считается хорошо заряженным, то есть способным работать под нагрузкой длительное время.

Если в процессе проверки напряжение на клеммах падает ниже 9 Вольт – аккумулятор считается нерабочим и нуждающимся в восстановлении. В этой ситуации рекомендуется побеспокоиться о покупке нового образца АКБ.

О том, как проверить и отрегулировать ток зарядки аккумулятора с помощью мультиметра, вы можете посмотреть в представленном видео-ролике ниже.

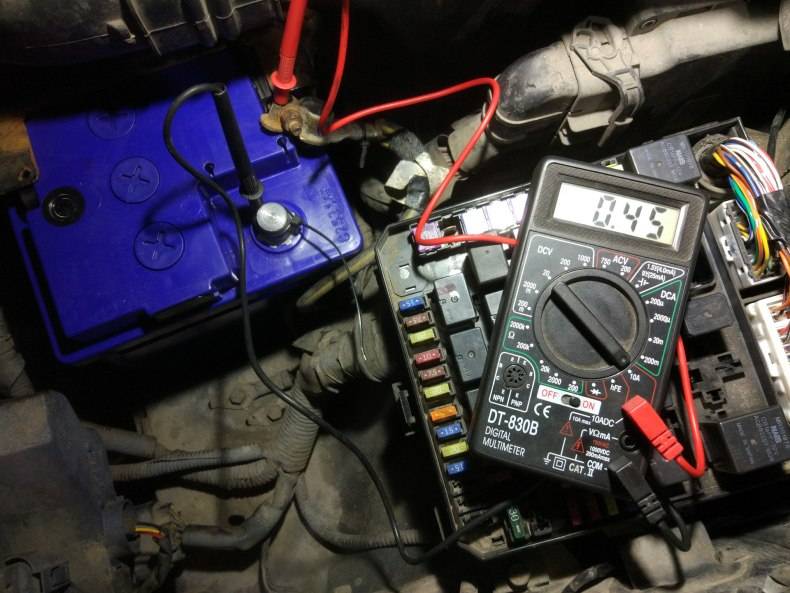

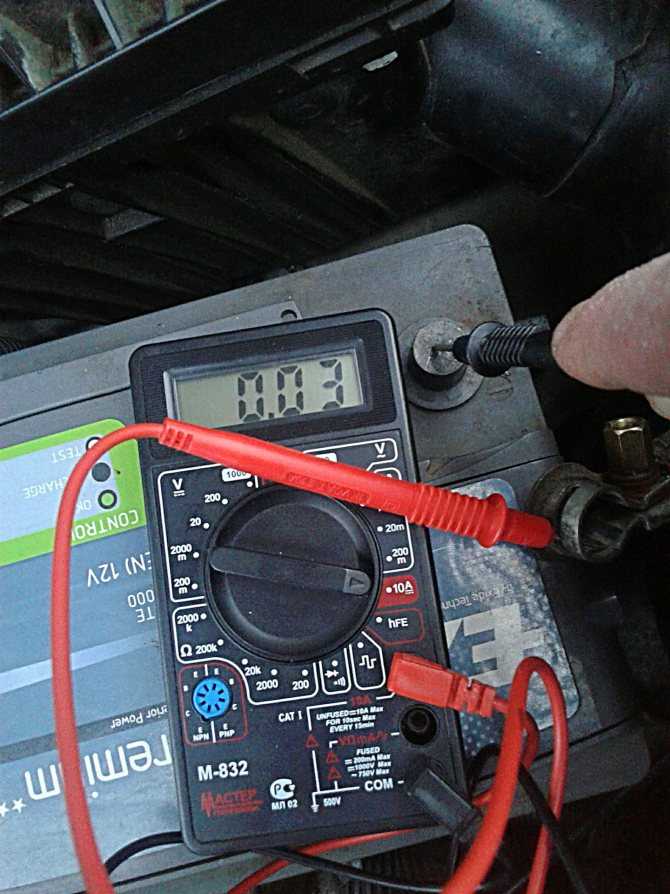

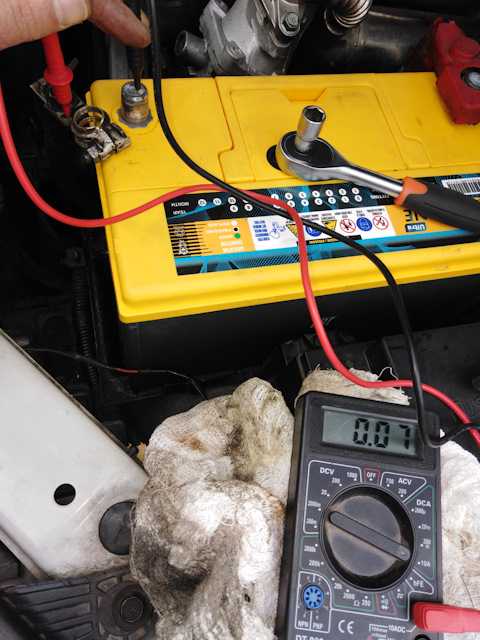

Как проверить аккумулятор на ток утечки

У любого аккумулирующего энергию прибора, способного «выдавать» ток во внешнюю нагрузку, возможны утечки. При эксплуатации таких устройств важно следить за тем, чтобы значение этих токов не превышало определенного уровня. Для автомобильных аккумуляторов, в частности, оно не должно быть более 50 мА.

Наличие утечек объясняется тем, что энергия в небольших количествах расходуется на обеспечение током «паразитных» цепей, не предназначенных для рабочих целей. Кроме того, они могут появляться из-за необходимости расхода энергии на поддержание функционирования охранной сигнализации, например.

При превышении «нерабочими» утечками предельного уровня потребуется провести диагностику системы, сопровождающуюся замером величины «паразитных» токов. Для этого необходимо проделать следующие операции в указанной ниже последовательности:

1. Заглушить мотор работающего автомобиля, выключив зажигание.
2. Подождать, пока он полностью остынет (примерно 10-15 минут).
3. Отключить все потребители энергии без исключения.
4. Снять контакт с минусовой клеммы аккумулятора.
5. Перевести указатель режима измерений мультиметра на проверку постоянного тока, а затем выбрать диапазон до 10 Ампер.
6. Соединить красный провод прибора с минусом аккумулятора, а к снятой клемме подключить щуп в черной изоляции.

По показаниям включенного в эту схему тестера можно судить о наличии или отсутствии «паразитных» токов. Таким же образом выясняется и их абсолютная величина.

Способы выявления утечек

Проверить, на каком конкретном участке автомобильной сети образуется утечка, очень просто. Для этого нужно по очереди отключать, а затем вновь подключать предохранители на распределительном щитке. Если при снятии очередного предохраняющего элемента она пропадает (мультиметр показывает «0») – это значит, что именно в этой цепи появляются «паразитные» токи.

Многих пользователей также интересует вопрос о том, а можно ли найти утечку на аккумуляторе без прибора. Для того, чтобы решить эту задачу, потребуется сделать следующее:

1. Отключить все источники света и закрыть дверцу.
2. Заглушить двигатель и открыть капот.
3. Охранную сигнализацию полностью отключить от бортовой сети.

После этого нужно снять подводящий кабель с положительной клеммы и сделать 5-ти минутную выдержку. Затем следует вновь подключить клемму аккумулятора и проследить за видом образующейся при этом искры. Достаточно мощный разряд указывает на то, что утечка присутствует. Небольшое искрение свидетельствует об естественных процессах, происходящих при обрыве и восстановлении электрической цепи (утечки нет).

Ток утечки грязного аккумулятора

В определенных условиях утечка паразитными токами может образовываться из-за сильной загрязненности рабочей поверхности аккумулятора в зоне контактных клемм. Грязь в этих местах нередко скапливается по причине плохого ухода за АКБ, требующего постоянного поддержания в чистоте.

Накапливающиеся со временем грязевые наслоения из масла, испарений электролита и пыли образуют тонкую плену, являющуюся хорошим проводником тока. Именно из-за нее со временем обнаруживаются сильные утечки, приводящие к быстрому разряду АКБ. Устранить это неприятное явление можно очень просто. Для этого достаточно постоянно поддерживать свой аккумулятор в чистом состоянии, регулярно протирая его поверхности ветошью или кусочками мягкой фланелевой ткани.

Измеряем плотность электролита

Проверить плотность электролита аккумулятора с помощью мультиметра можно только одним методом. Он сводится к измерению номинального постоянного напряжения без нагрузки. Такой подход к оценке плотности позволяет быстро установить факт неисправности аккумуляторной батареи.

Таблица степени заряженности АКБ в зависимости от плотности электролита

Степень заряженности (%)	Плотность электролита (г/см³)	Степень разряженности (%)	Напряжение аккумуляторной батареи (В)	Время заряда при 10% от емкости (часы)
100	1,277	0	12,73	Нет необходимости
90	1,258	10	12,62	2
80	1,238	20	12,50	4
70	1,217	30	12,37	6
60	1,195	40	12,24	8
50	1,172	50	12,10	10
40	1,148	60	11,96	13
30	1,124	70	11,81	16
20	1,098	80	11,66	20
10	1,073	90	11,51	24
0	1,06	100	11,4	Сульфатация

О степени заряженности аккумуляторной батареи можно судить по плотности его электролита. Чем плотность ниже, тем сильнее батарея разряжена.

Как проверить емкость аккумулятора

Мы выяснили, что проверить аккумулятор по степени заряда измерительным прибором не только возможно, но и совсем несложно. А вот можно ли проверять емкость аккумулятора мультиметром – с этим вопросом еще следует разобраться. Сделать это удается, если помимо измерительного прибора использовать искусственную нагрузку и часы (таймер).

Суммарная мощность лампочек будет равна 110 Ваттам, а протекающий через них ток составит порядка 8,5-9 Ампер.

Чтобы измерить емкость аккумулятора потребуется проделать следующие действия в приведенной ниже последовательности:

1. Сначала нужно полностью зарядить проверяемый АКБ.
2. Затем следует подключить к клеммам нагрузку и мультиметр, переключатель которого переведен в режим измерения напряжения.
3. При их подключении следует засечь время и дожидаться момента, когда напряжение на клеммах понизится до величины 10,3 Вольта.
4. Определив по часам время снятия этого показания, вычисляем интервал, за который батарея полностью разрядилась.

Пусть он будет равен 6,5 часам. Проверить емкость при наличии этих данных очень просто: нужно умножить полученное время в часах на разрядный ток в амперах. В результате получится энергоемкость батареи в ампер-часах. В нашем случае она имеет значение 6,5х8,5 = 55 А/час.

В ходе эксплуатации всегда следует помнить о том, что автомобильные батареи плохо «переносят» глубокий разряд. Поэтому необходимо постоянно контролировать напряжение на его клеммах, непосредственно связанное с величиной емкости. При обнаружении падения этого показателя ниже 10,3 Вольта потребуется провести контрольную проверку энергоемкости описанным выше способом. По ее завершении обязательно нужно восстановить работоспособность аккумулятора тщательно подобранным зарядным током.

Еще один способ определения емкости аккумулятора — произвести измерения с помощью тестера емкости АКБ.

Тестер емкости аккумулятора

Проверка напряжения

Напряжение на клеммах АКБ – основной показатель его работоспособности и возможности дальнейшей эксплуатации. Перед тем как измерить напряжение на его клеммных контактах – потребуется проделать операции в перечисленном ниже порядке:

1. Сначала подготавливается сам аккумулятор, для чего его поверхности в зоне клемм тщательно протираются ветошью.
2. Затем нужно перевести подготовленный мультиметр в соответствующий режим («напряжение») и перейти к измерению параметра.
3. Далее выбирается предел показаний (для данного случая подойдет «20 Вольт»).

После этого измерительные щупы прибора подсоединятся к соответствующим клеммам АКБ (провод в изоляции красного цвета – к плюсу, а черный –  к минусу). В заключение следует сравнить полученные показания с нормируемыми значениями.

При меньших показаниях АКБ нуждается в подзарядке, для проведения которой потребуется специальное зарядное устройство (ЗУ).

Критерии оценки

При оценке текущего состояния АКБ необходимо исходить из следующих критериев:

• показания напряжения аккумулятора в пределах 12,6-13,0 Вольта указывают на то, что батарея хорошо заряжена и полностью готова к работе;
• значения 12,1-12,4 Вольта – признак того, что аккумулятор заряжен не полностью и нуждается в подзарядке;
• 11,6-12,0 Вольт свидетельствуют о сильном разряде АКБ, который для работы непригоден;
• показания менее 11,0 Вольт означают, что прибор полностью разряжен и нуждается в специальных восстановительных процедурах.

Для реанимации полностью «севшего» аккумулятора потребуется провести ряд восстановительных операций, описанных в соответствующем разделе.

Как проверить ампераж аккумулятора

Чтобы определиться с тем, как проверяется ампераж аккумулятора мультиметром – пользователю потребуется создать специальную нагрузочную цепь. В качестве потребителя могут использоваться либо галогенные лампы, либо специальная нагрузочная вилка.

Для измерения силы тока аккумулятора мультиметром необходимо проделать следующие манипуляции:

1. Переключить мультиметр в режим «Амперы» на пределе 10 А (20А).
2. Подсоединить контрольный щуп прибора красного цвета к плюсовой клемме АКБ, а второй (черный) – к одному из 2-х контактов нагрузки.
3. Второй ее контакт нужно подключить к минусовой клемме аккумулятора.

На его табло высветится показание, соответствующее величине нагрузочного тока.

Проверка внутреннего сопротивления

Воспользовавшись универсальным прибором типа «мультиметр», удается проверить аккумулятор на имеющееся у него внутреннее сопротивление. Для проведения таких измерений также потребуется специальная нагрузка (ее функцию обычно выполняет обыкновенная галогенная лампочка на 60 Ватт с током потребления порядка 5 Ампер.

При пересчете на токовую нагрузку в 5 Ампер соответствующие потери не должны быть более 0,05 Вольта.

Для проверки сопротивления пластин в аккумуляторе мультиметром потребуется проделать следующий ряд операций:

1. Сначала нужно подключить галогенную лампу к клеммам АКБ и дождаться момента, когда она начнет светиться.
2. Сразу вслед за этим потребуется замерить напряжение на клеммах с помощью мультиметра и записать полученное показание.
3. Затем необходимо отсоединить лампу от АКБ и вновь зафиксировать значение напряжения на его клеммах.

На завершающей стадии проверки следует определить разницу между двумя полученными показаниями (без нагрузки и с нагрузкой). Если эта величина не превышает 0,05 Вольта – то проверяемый аккумулятор имеет достаточно низкое сопротивление и не снижает рабочее напряжение. В противном случае придется смириться с тем, что батарея сильно изношена и нуждается в замене.

Проверка аккумулятора

С тем, как проверить напряжение на аккумуляторе мультиметром, можно ознакомиться при просмотре многочисленных видео обзоров, в больших количествах размещенных в Интернете. Кроме того, в них приводится и другая интересующая автолюбителей информация. Просмотрев эти видеоролики, каждый желающий сможет узнать, как измерить силу тока мультиметром, а также каким образом удается определить его рабочую емкость и внутреннее сопротивление. В заключение отметим, что разобраться в том, как проверить зарядку аккумулятора мультиметром совсем несложно. Для этого достаточно следовать тем указаниям и рекомендациям, которые приводятся в данной статье.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Как проверить автомобильный аккумулятор в домашних условиях

{% if result.isEmpty and result.term %}

{% if translation.search.not_found %}{{translation.search.not_found}}{% else %}К сожалению, ничего не найдено для{% endif %}  { {результат.термин | побег}}

{% endif%}

{% если ложь и результат. загрузка %}

{% еще %}

{% if result.suggestions или result.collections или result.pages %}

{% если результат.предложения %}

{{keywords_suggestions_title | побег}}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% if result.collections %}

{{translation.search.collections | по умолчанию: «Коллекции»}}

{% для коллекции в result.collections %}
• {{коллекция.название | побег}}
{% конец для%}

{% endif%}

{% endif%}

{% if result. products %}

{{products_suggestions_title}}

{% if result.term и result.isEmpty == false %} {% if translation.search.view_all_products %}{{translation.search.view_all_products}}{% else %}Просмотреть все продукты{% endif %} {% endif%}

{% if product_list_layout == ‘карусель’ %}

{% для продукта в result.products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% еще %}

{% для продукта в result.

products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% endif%}

{% endif%}

{% endif%}

{% if translation.search.not_found %}{{translation.search.not_found }}{% else %}К сожалению, ничего не найдено для{% endif %}  {{result.term | escape}}

Как проверить аккумулятор с помощью мультиметра

Рисунок 1: Мультиметр

Знание того, как проверить батарею с помощью мультиметра, важно для обеспечения оптимальной работы батареи и отсутствия признаков износа. Выход из строя аккумулятора может привести к кажущимся возрастающим проблемам в аппаратной части электронной системы или проблемам с запуском автомобиля.

Мультиметр можно использовать для проверки напряжения и тока, вырабатываемого элементом, что помогает распознать неисправную батарею, которую можно заменить. Признаки плохой батареи и способы проверки батареи мультиметром обсуждаются ниже.

Чтобы узнать больше о мультиметрах, прочитайте наше руководство по мультиметрам. Вы также можете узнать, как проверить конденсатор с помощью мультиметра, в нашей технической статье.

Содержание

• Признаки плохого заряда батареи
• Как проверить напряжение аккумулятора с помощью мультиметра
• Как проверить силу тока аккумулятора с помощью мультиметра
• Как проверить автомобильный аккумулятор мультиметром
• Часто задаваемые вопросы

Посмотрите наш онлайн-выбор токоизмерительных клещей и мультиметров!

• Токоизмерительные клещи

• мультиметры

Признаки плохого состояния аккумулятора

Проверьте аккумулятор на наличие неисправностей при появлении любого из следующих симптомов:

• Физические проблемы, такие как утечка, нагрев, физически сломанные клеммы или вздутие
• Аккумулятор не может удерживать заряд
• Аккумулятор заряжается до 100 процентов очень быстро, но заряд разряжается слишком быстро
• Напряжение на клеммах аккумулятора слишком низкое по сравнению с номинальным напряжением, указанным на этикетке.

Как проверить напряжение аккумулятора с помощью мультиметра

1. Отключить аккумулятор от цепи.
2. Поверните ручку мультиметра и установите его на напряжение постоянного тока 15-20 В (батарея генерирует постоянный ток). Всегда устанавливайте циферблат на более высокий диапазон, чем указанное напряжение батареи. Для батареи 9 В выбор диапазона 15-20 В на циферблате мультиметра должен работать нормально.
3. Подключите штекер красного щупа к порту VΩmA мультиметра, а черный щуп к COM-порту.
4. Подсоедините провода мультиметра к клеммам аккумулятора (красный щуп к положительной клемме аккумулятора, а черный щуп к отрицательной клемме аккумулятора).
5. Снимите показания мультиметра. Если показания показывают значение выше 7 В для 9-вольтовой батареи, батарея по-прежнему пригодна для использования.
6. Если показания показывают значительно низкое значение (например, <1 В для 9V), батарея может быть неисправна или разряжена, и ее необходимо заменить. Батарея обычно считается разряженной, если показания мультиметра ниже половины уровня напряжения, указанного на батарее.

Рис. 2. Проверка аккумулятора с помощью мультиметра

Как проверить силу тока аккумулятора с помощью мультиметра

В большинстве случаев можно измерить напряжение на аккумуляторе, чтобы проверить, работает он или нет. Но если цель состоит в том, чтобы убедиться, что батарея может обеспечить достаточный ток для нагрузки, обязательно измерьте силу тока батареи в миллиампер-часах (мАч). Аккумуляторы оцениваются в ампер-часах и напряжении. Проверьте этикетку батареи, чтобы определить напряжение и ампер-часы батареи. Например, 12В 95 Ач означает, что батарея обеспечивает 12 В при 95 Амперах в течение часа.

Для измерения силы тока в аккумуляторе выполните следующие действия:

1. Отсоедините аккумулятор от цепи.
2. Поверните шкалу мультиметра и установите его для измерения постоянного тока в соответствующем диапазоне тока (выберите 200 мА, если на этикетке батареи написано 100 мАч).
3. Подключите штекер красного щупа к порту VΩmA мультиметра, а черный щуп к COM-порту.
4. Подсоедините провода мультиметра к клеммам аккумулятора (красный щуп к положительной клемме аккумулятора, а черный щуп к отрицательной клемме аккумулятора).
5. Снимите показания мультиметра.
6. Если показания мультиметра близки к значению, указанному на этикетке аккумулятора, аккумулятор работает нормально. Например, если батарея, рассчитанная на 100 мАч, дает на мультиметре показания 98,5 мА, батарея работает нормально.

Как проверить автомобильный аккумулятор с помощью мультиметра

Одними из самых распространенных аккумуляторов для проверки являются автомобильные аккумуляторы. Как и любой обычный аккумулятор, автомобильный аккумулятор часто может выйти из строя со временем или внезапно выйти из строя. Несмотря на то, что это чаще всего происходит в экстремальных погодных условиях, всегда полезно проверить автомобильный аккумулятор и в нормальных условиях. Автомобильный аккумулятор измеряет 12,6 В или выше при полной зарядке, а при работающем двигателе это значение должно быть от 13,7 до 14,7 В.

Чтобы проверить, не разрядился ли автомобильный аккумулятор, обратите внимание на следующие симптомы:

• Звуковой сигнал не звучит так, как раньше (или звуковой сигнал приглушен)
• Яркость света уменьшается при использовании звукового сигнала или индикаторов
• На приборной панели загорается индикатор аккумулятора
• У автомобиля много фальстартов
• Автомобиль требует много пусков от внешнего источника (временное подключение внешнего источника питания),
• Из аккумулятора вытекла кислота, что привело к коррозии окружающих участков.
• Автомобиль не заводится

Рисунок 3. Проверка автомобильного аккумулятора с помощью мультиметра

Как проверить напряжение на автомобильном аккумуляторе с помощью мультиметра

Автомобильный аккумулятор обычно располагается в моторном отсеке с одной стороны от двигателя, но его также можно разместить под колесом, в задней части автомобиля или даже в багажнике.

Обратитесь к руководству пользователя в случае возникновения каких-либо затруднений относительно расположения батареи. Кроме того, получите доступ к клеммам аккумулятора, найдя металлические соединения в верхней или передней части аккумулятора. Последовательно выполните следующие действия, чтобы проверить напряжение на автомобильном аккумуляторе при выключенном автомобиле:

1. Включите фары на 2-3 минуты, чтобы устранить поверхностный заряд аккумулятора.
2. Выключите свет.
3. Установите шкалу мультиметра на 15–20 В (напряжение постоянного тока).
4. Подключите штекер красного щупа к порту VΩmA мультиметра, а черный щуп к COM-порту.
5. Подсоедините провода мультиметра к клеммам аккумулятора (красный щуп к положительной клемме аккумулятора, а черный щуп к отрицательной клемме аккумулятора).
6. Снимите показания мультиметра.

Если автомобиль заглушен, показания 12,2–12,6 В показывают, что аккумулятор в хорошем состоянии и полностью заряжен, а если измеренное напряжение меньше 12,2 В, аккумулятор разряжен и, возможно, его необходимо заменить.

Когда автомобиль заводится, аккумулятор приводит в действие стартер, поэтому от аккумулятора потребляется больше энергии. Номинальное напряжение падает на мгновение, как только автомобиль заводится, но оно не должно опускаться ниже 10 В. Если измеренное напряжение ниже 10 В, аккумулятор может не иметь достаточной емкости и вскоре может выйти из строя. , следовательно, может быть перезаряжен или заменен.

Еще один способ проверить автомобильный аккумулятор — убедиться, что он успешно потребляет энергию, проверив его ток холодного торможения (CCA). Рейтинг CCA дает оценку того, насколько эффективно батарея питает двигатель при низких температурах (обычно ниже 32 ⁰ F или 0 ⁰ C).

Как проверить силу тока автомобильного аккумулятора в холодном состоянии

1. Подсоедините выводы мультиметра к клеммам автомобильного аккумулятора.
2. Установите шкалу мультиметра на 15–20 В (напряжение постоянного тока).
3. Включите зажигание автомобиля. Держите двигатель включенным на протяжении всего процесса измерения.
4. Показание может сначала упасть (скажем, до 10 В), а затем вернуться к более высокому значению около 12 В.
5. Постоянные показания после первоначального падения указывают на исправную батарею.
6. Начальное значение больше или равно 5 В и меньше 10 В свидетельствует о том, что аккумулятор медленно разряжается.
7. Если показания ниже 5В, лучше заменить батарею.

Примечание: При проверке CCA автомобильного аккумулятора всегда обращайтесь за помощью к другому человеку. Один может контролировать процесс зажигания автомобиля, а другой измерять.

Часто задаваемые вопросы

Что должно показывать полностью заряженная батарея 12 В?

При полной зарядке 12-вольтовая батарея должна показывать напряжение чуть выше 12 В (скажем, 12,6 В).

При каком напряжении необходимо заменить автомобильный аккумулятор?

В руководстве по эксплуатации автомобиля указано, где должен лежать автомобильный аккумулятор, который в большинстве случаев составляет примерно 12,6 вольта.
