Как проверить мультиметром емкость аккумулятора

В каждом свинцово-кислотном аккумуляторе через определенных промежуток времени снижается максимальная емкость. Происходит уменьшение эксплуатационных свойств, пластины покрываются налетом из продуктов окисления. Доля кислоты в общем количестве электролита понижается, что приводит к уменьшению плотности электролита.

В связи с этим часто возникают вопросы, касающиеся проведения проверки состояния устройства, в частности, как проверить емкость аккумулятора мультиметром. Данный прибор является универсальным и позволяет выполнять множество различных действий.

Основные понятия емкости аккумулятора

Данный показатель определяет, в течение какого периода времени аккумулятор сможет подавать полноценное питание к подключенной нагрузке. Измерение емкости производится в ампер-часах, а в устройствах с небольшими размерами в миллиампер-часах.

Математическим способом этот показатель рассчитывается следующим образом: Е (А х час) = I (A) х Т (час), где I является постоянным током разряда, а Т временем разряда. Иногда емкость сравнивается с энергией аккумулятора. Однако это два разных понятия, поскольку энергия определяется следующей формулой: W (Дж) = I(А) х U(В) х Т (с). Таким образом, аккумуляторная энергия представляет собой произведение емкости и номинального напряжения: W (Вт х час) = Е (А х час) х U(В).

В случае последовательного соединения сразу нескольких аккумуляторов, их общая емкость будет состоять из емкости каждого аккумулятора. Соответственно, общая энергия всей батареи, будет равна произведению энергии одного аккумулятора на их количество. В некоторых случаях проводится аналогия емкости и заряда или степени заряженности аккумулятора. Это также неправильно, поскольку заряд является не постоянной величиной, а емкость неизменна, независимо от того в каком состоянии находится батарея.

Таким образом, своевременная проверка этого важного показателя имеет большое значение для нормальной эксплуатации аккумуляторной батареи. Одним из способов такой проверки является использование мультиметра.

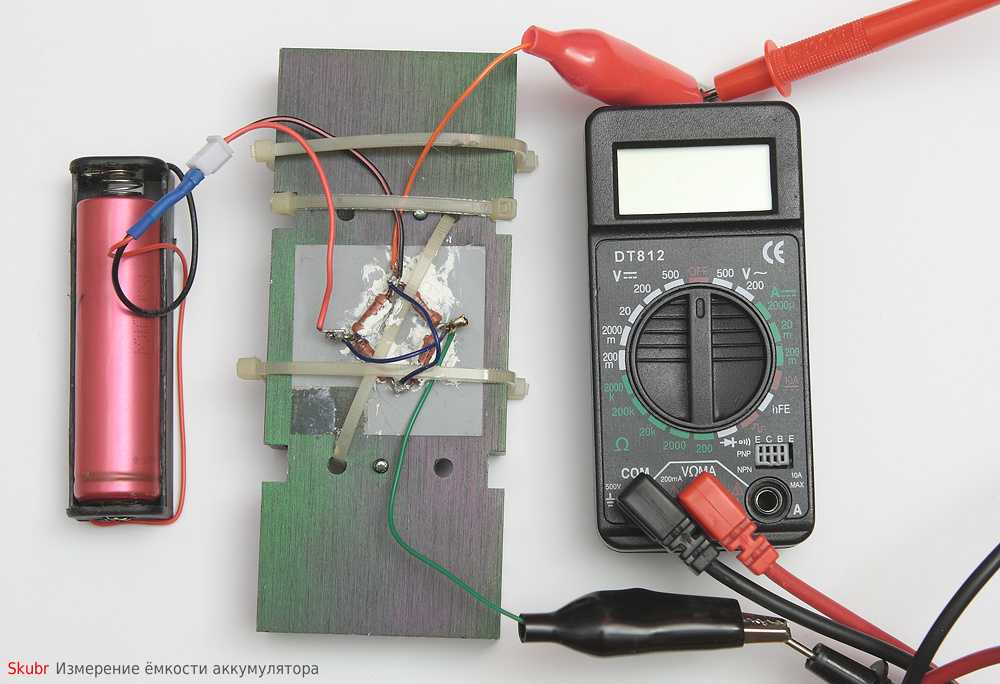

Как измерить емкость аккумулятора

Прежде всего, для проведения измерений нужно приобрести сам мультиметр. Кроме того, нужно подобрать нагрузку путем несложных вычислений. Она тоже будет принимать участие в определении емкости. Нагрузка должна забирать на себя примерно 50% всего тока аккумулятора. Например, при емкости 7 А/ч нагрузка должна быть примерно 3.5 вольта. Для этих целей лучше всего подойдет лампочка от фары, мощностью 35-40 ватт.

После подключения нагрузки необходимо подождать 2-3 минуты. Если в процессе проверки лампочка начинает постепенно тускнеть, это означает, что батарея давно не обслуживалась. На этом проверку можно прекратить. Но в большинстве случаев этого не происходит, и проверка продолжается.

Нужно установить напряжение на клеммах без отключения нагрузки. Если результаты измерений, отображенные на табло мультиметра, составляют 12,4 вольта и выше, значит емкость аккумулятора полная и сам он находится в исправном состоянии. Поэтому в случае проблем с запуском, необходимо проверять другие системы автомобиля на предмет возможных неполадок. Недостаточной считается емкость, при показаниях мультиметра от 12 до 12,4 В. Такие показатели указывают на небольшой оставшийся срок службы батареи, поэтому необходимо заранее планировать покупку нового аккумулятора.

При проверке емкости аккумулятора мультиметром, не следует забывать и о других не менее эффективных современных устройствах. Данные приборы подают на батарею специальные сигналы, позволяющие получить максимально точные результаты. Такие проверки можно проводить без отключения источника питания от автомобиля.

Как проверить батарейки с помощью мультиметра. Как проверить емкость аккумулятора мультиметром

Общие сведения

Мультиметр — компактное многофункциональное устройство, применяющееся в электрике и электронике. Аппарат также называют тестером.

С помощью прибора можно определить:

напряжение электрической сети;
силу тока и напряжение, подающегося на определенный элемент цепи;
работоспособность некоторых электрозависимых приборов;
определить объем аккумулятора портативного устройства;
обнаружить поврежденный участок электропроводки в помещении.

С помощью мультиметра можно определить показатель входного и выходного напряжения на трансформаторных установках, блоках питания и сетевых адаптерах. Также аппарат используют при проверке электродвигателей на работоспособность при поломках или сбоях в работе. Мультиметры активно используют для проверки нагрузочного тока в электронных блоках, реле, других элементах автоматики.

Способы проверки с помощью мультиметра

Одна из основных сфер применения — проверка на работоспособность батарейки и уровень ее заряда. Для этого в тестерах задействуются функции вольтметра (определяет вольтаж) и амперметра (измеряет силу тока). Процедура состоит из нескольких этапов, которые выполняют последовательно.

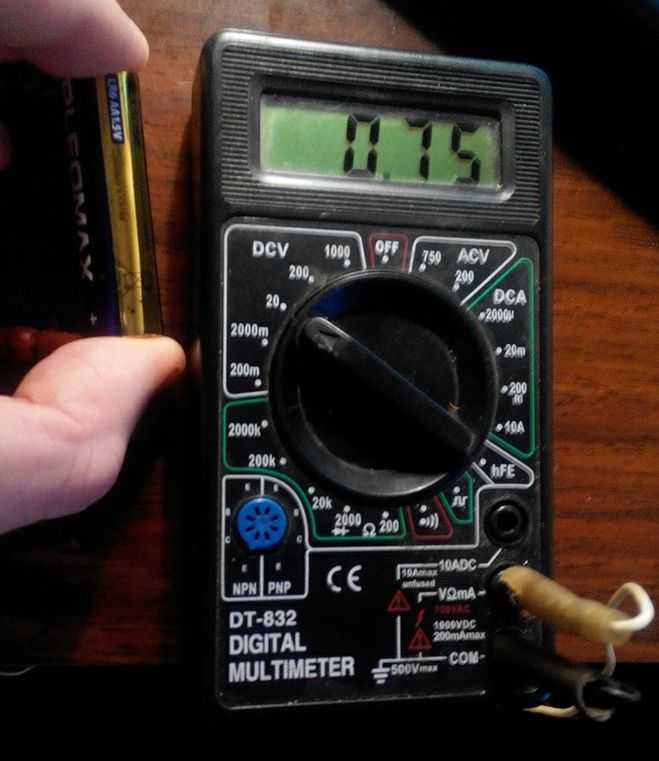

Проверка без нагрузок

Первый этап направлен на определение уровня остаточного напряжения в батарейке. Если оно минимальное, последующая проверка заряда нецелесообразна. Низкое остаточное напряжение свидетельствует о том, что гальванический элемент практически разряжен и в скором времени энергоресурс иссякнет.

Как проверить заряд батарейки без нагрузки:

Включить вольтметр на тестере и установить предел замера на уровне 20 вольт.
Приложить щупы мультиметра к контактам по бокам батарейки. Красный контакт должен фиксироваться к «+», в то время как черный прикладывают к «минусу».
Снять показания с экрана тестера. Оно должно быть от 1–20 В. Если показатель меньше 1 В — батарейку можно отправить на утилизацию, так как она неработоспособна.

Батарейки, с остаточным напряжением свыше 1.35 В, можно использовать для работы на любом совместимом электроприборе. Срок службы в данном случае будет зависеть от емкости элемента и уровня энергопотребления устройства.

Если остаточное напряжение пальчикового элемента (простонародное название элементов питания AA. Для батареек типа AAA примняется название мизинчиковые) меньше 1.2 В — его можно использовать для нетребовательных электроприборов. К примеру, их можно вставить в часы, пульт дистанционного управления, увлажнитель воздуха.

Проверка под нагрузкой

Большинство специалистов считают проверку батареек без нагрузки неполной. С помощью мультиметра можно определить заряд элемента, предварительно подвергнув его нагрузке. Для нагрузки гальванического элемента обычно подключают небольшую лампочку для карманного фонаря. Светодиодные ленты в этих целях не используют из-за низкого сопротивления.

Нагрузка должна составлять от 100 до 200 мА. Данный показатель распространен для большинства электроприборов низкой и средней мощности.

Необходимо помнить о том, что померить заряд на одноразовой батарейке при помощи мультиметра нельзя. Данная функция предназначена для проверки многоразовых аккумуляторов, а не одноразовых элементов питания, подлежащих частой замене. Однако с помощью тестера можно определить пригодность батарейки для последующего использования, поэтому проводят измерение под нагрузкой.

Этапы:

На мультиметре включают функцию вольтметра.
Щупы соединяют с контактными элементами батарейки.
Подключают нагрузочный элемент (например лампочку фонаря).
Засекают время падения заряда до 1 вольта.

После этого необходимо умножить время падения заряда на силу тока для конкретного типа батарейки. Полученный результат — емкость элемента питания.

Определение силы тока

Данный метод обычно используют для определения мощности элемента электропитания. Также с его помощью можно проверить работоспособность батарейки, которая была в употреблении. Предварительно мультиметр необходимо настроить таким образом, чтобы прибор отображал показание силы постоянного тока.

Алгоритм проверки стандартный. Щупы мультиметра соединяют с «плюсом» и «минусом» батарейки. Измерение длится 2–3 секунды. Оптимальным показателем величины силы тока является 4–6 ампер. Если при оценке мультиметром результат ниже, это указывает на то, что энергоресурс батарейки снижен. При 3–3.9 ампер батарейку можно применять для нетребовательных электрических приборов.

Специальные приборы для проверки

Проверить заряд можно и специальными приборами — тестерами. Существует их великое множество, но все работают по одному принципу — измеряют напряжение под нагрузкой.

Если мы активно пользуемся приборами с питанием от одноразовых элементов, то такой тестер можно купить. Стоит он относительно немного, а провести измерение позволит в считанные секунды. Установил источник питания в зажим, взглянул на показания индикатора — и готово.

Полезно! Существуют мультиметры, имеющие режим измерения гальванических элементов. Покупая такой прибор, получаем два в одном — ампервольтомметр и тестер.

Проверка различных видов аккумуляторов

Как проверить резистор мультиметром

Для того чтобы измерить емкость аккумулятора, не обязательно пользоваться мультиметром – померить значение данной характеристики можно с помощью программ и приспособлений.

Проверяем батарейки

Проверка работоспособности батарейки.

Номинальное напряжение щелочных и алкалиновых пальчиковых батареек составляет 1,5-1,6 В. Для проверки их работоспособности можно применять 2-хэтапный тест:

Без нагрузки. Выбрать на мультиметре режим постоянного напряжения диапазоном от 200 мА до 5-10 А, приложить щупы с соблюдением полярности. Классифицировать батарейки по полученным показателям: более 1,35 В – рабочие, от 1,2 до 1,35 В – требуют проверки под нагрузкой, менее 1,1-1,2 В – подлежат утилизации.
С нагрузкой. Проверять нужно только те батарейки, вольтаж которых на 1 этапе превысил порог в 1,2 В. После включения нагрузки в цепь нужно выждать 30-40 секунд, а затем подсоединить щупы мультиметра. При напряжении менее 1,1 В батареи следует утилизировать, при 1,1-1,3 В – можно использовать в маломощных устройствах (пультах дистанционного управления, компьютерных мышках), при более чем 1,35 В – применять в любых приборах, питающихся от портативных накопителей.

Для проверки литиевых аккумуляторов принимаются другие значения напряжения. При полном заряде работоспособная батарея выдает 3,6-3,7 В, при разряде – 2,5 В.

Проверка пальчиковых батареек мультиметром

Для проверки пальчиковых батареек воспользуемся цифровым мультиметром. Это удобное устройство, с помощью которого проверяется напряжение, сила тока, сопротивление, целостность провода, емкость и многое другое.

Что бы правильно проверить батарейку мультиметром щупы устройства должны быть установлены подобным образом.

Переводим переключатель в левую сторону на значение 20.

Красный провод отвечает за «+», Черный провод отвечает за «-».

Берем красный щуп и присоединяем его к положительному полюсу источника питания. Затем берем черный щуп и прислоняем его к отрицательному полюсу или просто минусу.

После того как соединение будет выполнено прибор покажет точное напряжение батареи «аа» типа. Стандартное напряжение для пальчиковой батарейки равно 1,5 вольта. Ничего страшного если прибор показывает 1,54 или 1,45 вольт. В целом если судить по напряжению, батарея пригодна к использованию. Но если она не работает хоть и показывает хороший вольтаж, значит, у нее очень низкая сила тока либо имеется какое-то повреждение. В этом случае лучше приобрести новую.

Таким образом, проверка пальчиковых батареек мультиметром выполняется, так как показано на рисунке.

Краткий алгоритм действий:

Подсоединяем к измерительному устройству черный щуп в самую нижнюю лунку.
Присоединяем в среднюю лунку красный щуп.
Устанавливаем рычаг на цифру 20 с левой стороны.
Берем красный провод и подсоединяем его к плюсу аккумулятора.
Берем черный провод и крепим его к минусу батареи.
Смотрим отображаемое значение на дисплее устройства.

Как проверить батарейку мультиметром под нагрузкой?

Для выполнения подобной процедуры необходимо подсоединить батарейку к электрическому устройству. Например, к микро моторчику, лампочке или светодиоду. И параллельно прикрепить контакты измерительного устройства. На рисунке ниже, показано как это можно реализовать, так же приведена схема электрической цепи.

Для эксперимента был взят обычный моторчик на 3v. Такие ставят почти во все электрические игрушки. Провода к батареи прикреплены с помощью обычной изоляционной ленты.

Первым делом соединяем элемент питания и моторчик, а затем встык соединения втыкаем щупы мультиметра. Как видно из рисунка на дисплее отобразилось значение 1,49 вольт. Это ниже на 0,06 вольта от первоначальных значений. Такое падение произошло за 2 минуты работы моторчика. Таким образом работоспособность батарейки находится на нормальном уровне.

Как проверить мизинчиковую батарейку мультиметром?

Проверка батарейки ааа, мультиметром осуществляется таким же способом как показано выше. Из-за небольших габаритов измерить гальванический элемент будет чуть сложнее. Для удобства выполнения измерений щупы к мизинчиковому элементу можно прикрепить с помощью скотча или изоляционной ленты.

Как видите напряжение почти нулевое, оно равно 0,04 вольта. Данный аккумулятор не сможет запустить даже обычные часы.

Проверка емкости АКБ телефона

Проверку аккумулятора телефона можно провести как с помощью простого тестера, так и без него. Бывает так, что батарея прекращает работать внезапно. Часто это связано с использованием для быстрой, капельной подзарядки внешнего источника тока в виде power bank, из-за чего необходимость определить реальную емкость аккумулятора Li-Ion откладывается на неопределенное время. Устройство типа power bank, безусловно, незаменимо в тех случаях, когда необходимо срочно подзарядить батарею. Однако постоянное использование только внешнего аккумулятора для зарядки мобильника может привести к преждевременному выходу из строя его батареи.

Для смартфонов, как и для ноутбуков, в Сети есть специальные программы в виде приложений, с помощью которых можно проверить состояние АКБ. Одна из самых популярных и универсальных программ для смартфонов — iBackupBot. Лучше установить ее вначале на компьютер, а потом подключить мобильный. В меню нужно найти пункт «Больше информации», зайти в него, и там отобразится количество циклов «заряд-разряд» и сама емкость АКБ.

На андроид производства Китай лучше всего установить приложение Battery, которая точно покажет и температуру АКБ, и ее напряжение, и ёмкость. Можно попробовать воспользоваться и программным кодом без инсталляции приложения (*#*4636#*#*), но для андроидов набор определенных комбинаций цифр и значков срабатывает не всегда.

С помощью тестера проверить емкость аккумулятора телефона также просто. Он представляет собой небольшой цифровой прибор с дисплеем и кабелем с подключением к USB. Перед началом измерения нужно полностью разрядить АКБ сотового и только затем подключить телефон и его зарядное устройство к тестеру через USB-провод.

При этом нужно иметь в виду, что показатель остаточной емкости АКБ высвечивается на дисплее не сразу, а растет постепенно. Находится он обычно в левом нижнем углу экрана тестера. Оптимальное число емкости аккумуляторной батареи телефона составляет приблизительно 2100-2200 мАч, что соответствует 100%. Если этот показатель падает меньше 50%, батарея нуждается в замене.

Как проверить батарейку планшета мультиметром?

Измерить батарейку планшета мультиметром затруднительно. Некоторые планшеты не имеют доступа к аккумулятору. Что бы к нему пробраться приходится откручивать болты.

Даже открутив все болты не так-то просто снять крышку. Ее еще держат защелки. Под крышкой нас ожидает нечто подобное:

Большой массив белого цвета это и есть батарея планшета. Нас интересуют ее контакты. От батареи идут два провода красный и черны, они нам и нужны.

Что бы снять напряжение с батареи, тем самым ее проверив, приложим черный щуп к месту припоя черного провода, а красный к месту припоя красного провода.

Мультиметр показывает, что напряжение батареи равно 0,11 вольт. Это плохо и необходимо подзарядить аккумулятор.

Проверка емкости АКБ ноутбука

Для того чтобы проверить емкость аккумуляторной батареи ноутбука, необходимо воспользоваться специальными утилитами: Battery Care, Aida (для операционных систем семейства Windows), coconutBattery (для ОС Mac OS), которые показывают фактическое и заявленное производителем значение данной характеристики.

Также заряд батареи ноутбука можно проверить при помощи командной строки, в которой необходимо ввести powercfg energy и нажать кнопку Enter. В результате таких действий система, спустя примерно минуту, выдаст адрес подробного отчета о состоянии источника энергии и всей системы энергоснабжения компьютера.

Проверка емкости АКБ шуруповерта

Определение емкости акб шуруповерта производится замером времени работы полностью заряженного питания на инструменте. Если полученное значение меньше указанного на корпусе питания, то значит один или несколько внутренних его элементов пришли в негодность.

Как проверить батарейку крона мультиметром?

Исправность батарейки кроны достаточно легко проверяется тестером. Для этого просто подсоедините провода измеряющего прибора к контактам батареи и посмотрите на экран прибора.

Как можно заметить на корпусе ее напряжение должно быть 9 вольт. Но прибор показывает 8,82 v. Это значит, что аккумулятор немного разряжен. Но несмотря на это батарея вполне функциональна!

Как проверить батарейку для часов мультиметром?

Батарейки для часов могут быть разными. Например, в китайских будильниках стоит пальчиковая, а иногда мезинчиковая. В ручных часах ставиться таблеточный аккумулятор.

Проверить этот аккумулятор можно с помощью мультиметра, прислонив один конец щупа к плюсу, а другой к минусу. Положительный полюс широкий и покрывает значительную часть аккумулятора.

Таким образом вольтаж данной батареи равен 1,56 v.

Как проверить батарейку cr2032 мультиметром на материнской плате?

Проверить батарейку биоса мультиметром можно вынув ее из платы. Но если контакты плюса и минуса видны, можно прикоснуться к ним щупами измерительного устройства и снять показания.

Как видите это батарея CR2032 c напряжением 3 V. Соответственно если при тесте вольтаж меньше, то батарею лучше поменять. Но обычно подобный таблеточный аккумулятор не меняют 3-5 лет. Он требует замены в том случае, если на компьютере начинает сбиваться дата сама по себе или появляются всякие глюки компьютера.

Батарея указанная на рисунке нуждается в замене.

Как проверить батарейку стрелочным мультиметром?

Для проверки берем нужный аккумулятор и так же как с цифровым подсоединяем клеймы к положительному и отрицательному полюсу.

Не забудьте перевести прибор в положения измерения батареек!

В принципе проверить батарейку можно и без тестера. Для этого потребуется поставить ее вертикально приподнять на 2 см и отпустить. Если она отскочит значит севшая. Заряженная же сильного отскока не даст.

Проверка батарейки на работоспособность без прибора так же осуществляется и с помощью обычно лампы. Но этот тест покажет лишь то что есть напряжение, вольтаж, и она не разряжена. В общем ее можно использовать. Данный эксперимент можно проводить в домашних условиях.

Работает ли батарейка, можно узнать, тогда, когда вы вставите ее в нужное электронное устройство. Либо же с помощью тестера, то есть мультиметра. Или простым способом, указанным выше. Таким способом можно проверить круглую пальчиковую батарейку и многие другие.

Есть специальная программа проверки емкости батареи для андроида 3C Battery Monitor Widget! Но она поможет определить объем энергии лишь на телефоне.

Теперь вы знаете, как осуществляется проверка мультиметром батареек и выявляется напряжение!

Проверка емкости автомобильного аккумулятора

Измерение емкости автомобильного аккумулятора производится по описанному выше алгоритму с подключением нагрузки. В качестве нагрузки используют мощные лампы, магнитолы, автомобильные компрессоры для подкачки колес.

Проверка по индикатору

Проще всего оценить уровень заряда с помощью индикатора, который некоторые производители устанавливают на крышку своего аккумулятора. Технически индикатор заряда аккумулятора представляет собой своего рода поплавок, который перемещается в зависимости от уровня жидкости в АКБ. Как чувствует себя батарея определяют по цвету индикатора:

зеленый — аккумулятор полностью заряжен, уровень электролита оптимален;
белый (иногда серый) — батарея почти разряжена, электролита недостаточно для работы в полную мощь;
черный — аккумуляторная батарея разряжена, требуется её зарядка, долив электролита, либо замена устройства.

На вопрос как проверить емкость аккумулятора ответят специальные приборы — тут простым индикатором не обойдешься, тем более он есть не у всех батарей.

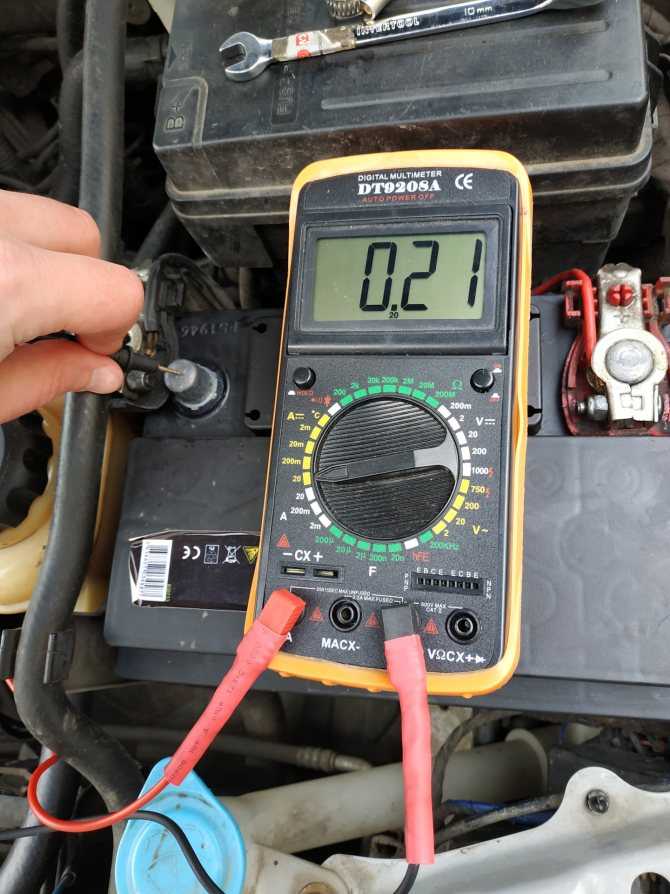

Как замерить мультиметром аккумулятор на ток утечки

У любой АКБ присутствует ток утечки. Важно следить за тем, чтобы значение не было выше примерно 80 мА. Дело в том, что энергия хоть немного, но расходуется даже при всех отключенных потребительных частей автомобиля. Также стоит учитывать, что за счет энергии поддерживает функционирование сигнализации.

Если утечка слишком большая, значит, требуется диагностика.

Как замерить акб мультиметром на предмет утечки тока:

Заглушить мотор.
Выключить зажигание.
Подождать минут 15.
Выключить абсолютно все потребители.
Снять минус с АКБ.
Поставить мультиметр на режим проверки постоянного тока.
Выбрать диапазон до 10 А.
Соединить положительный кабель мультиметра с плюсом аккумулятора.
К снятому минусу подключить минус АКБ.
Зафиксировать показатели.

Если утечки нет, вы увидите нули. Если же утечка есть, по значениям поймёте, насколько она велика. Можно узнать, где кроется проблема: нужно по очереди отключать и включать предохранители.

Вот так просто разобраться в том, как измерить аккумулятор мультиметром на автомобиле на предмет утечки тока.

Теперь вы знаете, как померить амперы мультиметром на аккумуляторе, как осуществить проверку зарядки мультиметром аккумулятора, как проверить мультиметром аккумулятор с нагрузкой и многое другое. И для такого тестирования вам понадобится обычный мультиметр, и не нужна нагрузочная вилка.

Желаем вам выполнить замер аккумулятора мультиметром правильно и безопасно!

Как измерить напряжение

Если необходимо проверить только аккумуляторного напряжения, то мультиметр переводится в режим DC. Если нужно проверить источник электроэнергии, напряжение которого не превышает 20 вольт, то в данном секторе переключатель режимов устанавливается в положение 20 В.

Затем чёрный щуп мультиметра следует присоединить к минусовой клемме, а красный — к плюсу АКБ, на дисплее устройства, в этот момент, будет показано напряжение постоянного тока.

Обычно, исправный и полностью заряженный автомобильный аккумулятор имеет напряжение 12,7 В. Если при таком напряжении плотность электролита находится в норме, то источник электроэнергии может быть использован по назначению.

Аналогичным образом измеряется напряжение литий-ионных батарей сотовых телефонов, а также щелочных или гелевых батарей, которые применяются для запуска двигателей различной мототехники, дизельных генераторов и иных устройств, для начала работы которых, необходим определённый заряд электричества.

Проверить внутреннее сопротивление

Сопротивление является важным показателем исправности аккумулятора. Для измерения параметра потребуются универсальный тестер и мощная лампа.

Маркировка мультиметра.

Процедуру выполняют так:

Подключают лампу 12 Вольт к элементу питания. Через 10-15 секунд определяют напряжение на токовыводах аккумулятора.
Осветительный прибор отключают. Напряжение измеряют повторно. Если разница между 2 значениями не превышает 0,05 В, батарея работоспособна.
Если перепады напряжения имеют более выраженный характер, сопротивление АКБ считается высоким. Это свидетельствует об ухудшении состояния источника питания.

Как проверить напряжение аккумулятора мультиметром?

Можно произвести замер напряжения при включенном двигателе. Удовлетворительным показателем считается значение в 13,5–14 В. Оно указывает, что АКБ можно смело продолжать использовать.

Если число на измерительном приборе превышает 14,2 В, то аккумулятор не заряжается полностью, а генератор работает в усиленном режиме, чтобы снабдить все зависимые системы автомобиля энергией. Но следует учитывать окружающую обстановку при замере, холодной зимней ночью батарея могла разрядиться и генератор вырабатывает увеличенное напряжение, чтобы ее заполнить. Подождите 10–15 минут и повторите процедуру. Если значения снизились – все в порядке.

Если, при проверке мультиметром напряжения аккумулятора, с запущенным двигателем и отключении расходующих электроэнергию системах прибор показывает ниже 13 В, то это указывает на перебои в работе генератора, который не в состоянии заполнить АКБ до необходимого уровня.

Как проверить заряд аккумулятора мультиметром и не повредить хрупкую электронную начинку устройства?

Чтобы тестер не вышел из строя после проверки аккумулятора, нужно правильно выбирать режим диагностики.

При необходимости измерения ампеража обеспечивают дополнительную нагрузку мощностью до 120 Вт. При проверке постоянного тока нельзя выбирать функцию оценки сопротивления. Эти пункты в большинстве мультиметров находятся рядом.

Проверка режима работы в составе электрооборудования автомобиля

Также мультиметр пригодится, чтобы проверить работу аккумулятора «на борту». В первую очередь, можно определить, заряжается ли батарея при работающем генераторе.

Для этого должно выполняться условие превышения напряжения бортсети над напряжением аккумулятора, в этом случае ток будет «втекать» в батарею. Сначала надо измерить напряжение на клеммах АКБ при заглушенном двигателе. Оно должно составлять от 10,5 до 12,6 вольт (в зависимости от уровня заряженности батареи). Потом надо завести мотор, при нормально работающем генераторе напряжение должно повыситься не менее, чем до 14…14,5 вольт. Если напряжение ниже, надо искать неисправность генератора. Обе проверки надо производить при отключенных мощных потребителях (световое оборудование, автозвук, обогревательные устройства и т.п.).

Также тестером можно определить наличие утечек тока во время стоянки автомобиля. Для этого очень удобно пользоваться тестером с клещами постоянного тока. Надо заглушить двигатель и отключить всех потребителей электроэнергии бортсети, насколько это возможно. Если измерить ток по, например, плюсовому проводу от аккумулятора, то амперметр должен показать значение, близкое к нулю или ток, похожий на потребление нагрузок, которые отключить не удалось. Если результат измерения выше, надо искать проблему.

Направления токов утечки по загрязнениям корпуса

Надо помнить, что если утечка идет по слою загрязнений по корпусу аккумулятора, то найти её таким путем не получится – путь движения тока пройдет мимо плюсового провода. Поэтому есть смысл батарею предварительно очистить от грязи, помыв ее теплой водой с моющими средствами.

В итоге, имея мультиметр и некоторые знания, можно определить не только фактическое состояние батареи, но и режим её работы. Это несложно, и поможет избежать существенных денежных расходов.

Видео — проверка аккумулятора

Источники

https://osensorax.ru/remont/kak-proverit-batarejku-multimetrom
https://Acums.ru/batareyki/kak-proverit-multimetrom-2
https://amperof.ru/sovety-elektrika/proverit-emkost-akkumulyatora-multimetrom. html
https://knigaelektrika.ru/teoriya/kak-proverit-multimetrom-zaryad-akkumulyatora.html
https://batareykaa.ru/kak-proverit-batarejku-multimetrom-v-schitannye-sekundy/
https://batteryk.com/kak-proverit-emkost-akkumulyatora-multimetrom
https://favorit-motors.ru/articles/ekspluataciya-avto/proveryaem-samochuvstvie-akkumulyatora-avtomobilya-raznyimi-sposobami/
https://kvazar-ufa.com/articles/kak-proverit-akkumuliator-multimetrom/
https://EvoSnab.ru/instrument/test/kak-proverit-akkumuljator-multimetrom
https://3batareiki.ru/akkumulyatory/ispolzovanie-multimetra-dlya-proverki-akkumulyatora
https://automonth.ru/proverka-akkumuljatora-multimetrom/
https://odinelectric.ru/knowledgebase/proverka-avtomobilnogo-akkumuljatora-multimetrom
https://jeepclubspb.ru/kak-proverit-akkumulyator-multimetrom/

Как вам статья?

Павел

Бакалавр «210400 Радиотехника» – ТУСУР. Томский государственный университет систем управления и радиоэлектроники

Написать

Пишите свои рекомендации и задавайте вопросы

Как проверить батарею AA? (4 метода и советы по обслуживанию)

Батарейки типа АА являются обычным компонентом электронных устройств, и большинство людей знают, как их использовать. Однако, когда наши устройства начинают работать неправильно, мы можем задаться вопросом, виноваты ли в этом устройство или батареи.

Но как проверить батарейку АА, чтобы убедиться в достаточном напряжении? В этом сообщении блога мы покажем вам, как проверить батарею AA с помощью мультиметра. Мы также дадим вам несколько советов о том, как продлить срок службы ваших батарей. Продолжайте читать для получения дополнительной информации!

Содержание

Как проверить батарейку AA?
В чем разница между вольтметром и мультиметром?
Какое напряжение должно быть на батарейке АА?
Как проверить батарейку AA без тестера
Различные типы батарей AA
Стоит ли покупать перезаряжаемые батарейки AA?
Как продлить срок службы батареек типа АА?
Заключение

Как проверить батарейку АА?

Существует ряд различных инструментов, которые можно использовать для проверки батареи AA. Одним из наиболее часто используемых методов является измерение электрического сопротивления батареи в разряженном состоянии.

Для этого между клеммами аккумулятора подключается вольтметр или мультиметр. Кроме того, вы можете использовать несколько других методов, которые не требуют специального счетчика.

В конечном счете, наилучший метод зависит от того, какую конкретную информацию вы ищете о своей батарее AA. Поэтому важно тщательно продумать, какой тест наиболее удобен для вас и предоставит вам наиболее актуальные и надежные данные.

В чем разница между вольтметром и мультиметром?

Вольтметр и мультиметр — два распространенных инструмента, используемых электриками и инженерами для проверки выходного напряжения различных устройств. Хотя они оба являются тестерами аккумуляторов и измеряют электрический ток, между ними есть некоторые ключевые различия.

Вольтметр предназначен для измерения напряжения постоянного тока, а мультиметр может измерять оба типа тока, а также может проверять другие аспекты цепей, такие как сопротивление и непрерывность.

Кроме того, в то время как большинство вольтметров имеют лишь несколько основных функций, мультиметры, как правило, более универсальны, предоставляя пользователям множество полезных возможностей измерения в одном удобном устройстве.

В конечном счете, независимо от того, нужно ли вам измерить напряжение постоянного или переменного тока или выполнить другие функции тестирования цепей, хороший мультиметр сослужит вам хорошую службу.

Как проверить батарейку АА с помощью вольтметра?

Чтобы проверить батарею AA с помощью вольтметра, сначала убедитесь, что вольтметр находится на постоянном напряжении, и установите его на 20.

Подсоедините красный щуп к положительной клемме аккумулятора, затем подсоедините черный щуп к отрицательной клемме аккумулятора и дождитесь считывания. Обязательно запишите это показание, так как оно покажет, сколько заряда осталось в вашей батарее.

Если показания напряжения низкие или нулевые, это может означать, что ваша батарея больше не работает и ее необходимо заменить. Если вы тестируете щелочную батарею, вам может потребоваться выполнить этот тест несколько раз, прежде чем вы получите точные показания.

Однако, независимо от того, какой тип батареи AA вы тестируете, выполнение этих шагов должно дать вам точное представление об уровне ее заряда и помочь определить необходимость замены.

Как проверить батарейку АА с помощью мультиметра?

Проверка напряжения аккумулятора на мультиметре аналогична проверке на вольтметре. Чтобы проверить работоспособность батареи AA с помощью мультиметра, вам необходимо установить на мультиметре настройку постоянного тока и прикрепить красный щуп к положительной клемме батареи.

Затем подсоедините черный щуп к отрицательной клемме аккумулятора. Если есть указание на то, что через батарею проходит питание, оно, скорее всего, будет в милливольтах (мВ).

Если вы не видите никаких признаков того, что аккумулятор вырабатывает энергию, возможно, пришло время заменить его. Этот простой тест может помочь убедиться, что ваши батарейки AA работают правильно и обеспечивают надежное питание ваших устройств.

Какое напряжение должно быть на батарейке АА?

При проверке напряжения батареи типа АА необходимо учитывать несколько факторов. Как правило, свежая литиевая или щелочная батарея AA/AAA должна показывать напряжение 1,5 В или выше, в то время как показания использованной батареи, скорее всего, ниже этого порога.

Однако на перезаряжаемой батарее AA/AAA должно быть 1,25 В. Кроме того, важно учитывать тип используемой батареи AA.

Различные производители могут иметь немного разные точки отсечки и значения, поэтому необходимо убедиться, что вы используете точный мультиметр и выполняете все рекомендуемые процедуры для проверки батареи AA.

В конечном счете, самый надежный способ определить, правильно ли работает батарея АА, — это непосредственно проверить уровень ее напряжения и сравнить полученные результаты с установленными стандартами.

Как проверить батарею AA без тестера батареи

Проверка батареи в устройстве

Существует несколько способов проверки батареи AA без специального тестера батареи. Один из вариантов — использовать фонарик или другое устройство, для которого требуются батарейки типа АА. Просто вставьте в устройство любой подозрительный аккумулятор и посмотрите, работает ли он должным образом.

Другой вариант — попробовать использовать аккумулятор в пульте дистанционного управления или игровом контроллере. Если эти устройства работают нормально, скорее всего, батарея все еще в порядке.

Проверка батареи с помощью теста на падение

Кроме того, вы можете попробовать проверить батарею с помощью теста на падение, если вы тестируете щелочную батарею. Чтобы проверить это, просто подержите батарею над твердой поверхностью и бросьте батарею отрицательной стороной вниз.

Аккумулятор либо ударится о поверхность и останется в вертикальном положении, либо подпрыгнет и упадет.

Обычно аккумуляторы со стуком считаются исправными и пригодными для использования, а аккумуляторы с дребезгом обычно считаются неисправными и должны быть заменены.

Однако этот тест не следует проводить на литий-ионных батареях, так как в этой ситуации они ведут себя иначе, чем щелочные батареи.

В общем, существует множество вариантов оценки батареек типа АА без специального оборудования, так что любой, кто беспокоится об их работе, может легко определить их качество самостоятельно.

Различные типы батареек типа АА

Сегодня на рынке доступно несколько различных типов батареек типа АА, каждый из которых имеет свой собственный набор уникальных характеристик и преимуществ. На базовом уровне батареи типа АА можно разделить на две категории в зависимости от их химического состава: щелочные или литий-ионные.

Щелочные батареи, как правило, дешевле и более широко доступны, чем литий-ионные батареи, но они также имеют более короткий срок службы и обеспечивают меньшую мощность на одну зарядку, чем их литиевые аналоги.

Литий-ионные аккумуляторы, с другой стороны, могут работать дольше и удерживать заряд в течение гораздо более длительного периода времени, что делает их идеальным выбором для мощных электронных устройств, которым требуется постоянное время автономной работы.

Кроме того, существуют различные подтипы как щелочных, так и литий-ионных батарей, в зависимости от емкости, необходимой для конкретных устройств.

Перед выбором типа аккумулятора важно тщательно оценить свои потребности, чтобы обеспечить максимально возможную производительность устройства.

Какие батарейки АА лучше?

Среди потребителей ведется много споров о том, какие батарейки АА лучше. Большинство людей предпочитают тип литиевой батареи, известный как литиевая батарея energizer Ultimate.

Аккумуляторы типа АА также являются популярным выбором, поскольку их можно использовать повторно без замены. В конце концов, лучший аккумулятор зависит от личных предпочтений и того, какие функции наиболее важны для вас.

Одни ценят длительное время автономной работы и высокую мощность, другие ценят удобство и цену. Какими бы ни были ваши потребности, существует широкий выбор батареек типа АА, которые подойдут всем.

Стоит ли покупать перезаряжаемые батарейки типа АА?

Перезаряжаемые батарейки типа АА обладают многими преимуществами по сравнению с традиционными батарейками. Они, как правило, служат дольше, и вы можете перезаряжать их несколько раз, прежде чем их нужно будет заменить.

Кроме того, они, как правило, более экологичны, чем другие типы батарей, поскольку для их производства требуется меньше сырья и меньше загрязняется окружающую среду.

Несмотря на то, что начальные затраты на перезаряжаемые батареи типа AA выше, чем на обычные щелочные батареи, в долгосрочной перспективе они могут обеспечить значительную экономию и помочь сократить количество отходов.

Таким образом, тем, кто ищет экологически чистую альтернативу стандартным щелочным батареям, определенно стоит обратить внимание на перезаряжаемые батареи типа АА.

Как продлить срок службы батареек типа АА?

Существует множество советов и рекомендаций по продлению срока службы батареек типа АА и аккумуляторов. Одна из самых важных вещей, о которой следует помнить, это то, что батареи могут работать наилучшим образом только тогда, когда они полностью заряжены.

Поэтому, когда речь идет о ваших перезаряжаемых батареях, важно избегать их использования, когда они полностью разряжены.

Кроме того, не забывайте хранить батареи в прохладном и сухом месте, так как колебания температуры или воздействие влаги могут привести к быстрой разрядке батарей.

Возможно, вы также захотите приобрести внешнее зарядное устройство для аккумуляторов или систему автоматической смены аккумуляторов, которые помогут обеспечить заряд аккумуляторов на протяжении всего срока их службы.

В целом, несмотря на то, что это может потребовать некоторых дополнительных усилий, выполнение этих простых шагов поможет гарантировать, что ваши батарейки AA будут исправно работать долгие годы.

Заключение

Итак, вот оно — руководство по тестированию батареек типа АА. Мы надеемся, что вы нашли эту статью полезной. Если вы это сделали, сообщите нам об этом в комментариях ниже.

И если есть что-то еще, что вы хотели бы, чтобы мы осветили, не стесняйтесь обращаться к нам и дайте нам знать. Спасибо за чтение!

Руководство по определению емкости аккумулятора

Если вы не хотите оказаться с «внезапно разряженным аккумулятором», то узнать о емкости аккумулятора просто необходимо!

Поскольку в настоящее время большинство электронных устройств питаются от батарей, вполне логично задать себе несколько вопросов об этих технологиях накопления энергии, например:

Как они работают?
Чем они питают?
Как долго они служат?
Что я могу сделать, чтобы они служили дольше?

Если вы начнете искать ответы на эти вопросы, вы заметите, что такие термины, как «емкость батареи», «ампер», «Ач» и «кВтч» перебрасываются слева и справа.

Поэтому, прежде чем исследовать сложный, но захватывающий мир аккумуляторов, вам следует начать с основ. И емкость аккумулятора находится в самом верху списка.

В этой статье мы подготовили подробное руководство, чтобы понять емкость аккумулятора раз и навсегда.

Предисловие

Специалисты по климатическому бизнесу тщательно разрабатывают, исследуют, проверяют факты и редактируют всю работу.

Отказ от ответственности для партнеров

Climatebiz поддерживается читателями. Мы можем получать партнерскую комиссию, когда вы покупаете по ссылкам на нашем сайте.

Содержание

Что такое емкость аккумулятора?

Емкость аккумулятора определяется как общее количество электроэнергии, вырабатываемой в результате электрохимических реакций в аккумуляторе.

Он прямо пропорционален (и ограничен) полезному количеству материала внутри клетки, который активно участвует в окислительно-восстановительных реакциях, обеспечивая заряд (электроны).

Следовательно, если какая-то часть этого материала каким-то образом потребляется в результате необратимых реакций внутри батареи, его больше нельзя использовать для преобразования химической энергии в электрическую. Таким образом, емкость аккумулятора уменьшается.

И наоборот, чем больше электродного материала в ячейке, тем больше ее емкость.

Емкость аккумулятора обычно измеряется в ампер-часах (или мАч для небольших аккумуляторов). Оно выражает общее количество тока, которое батарея может отдать за 1 час, пока ее напряжение не упадет до определенного значения для каждой ячейки (напряжение отсечки).

Стандарты номинальной емкости батареи вводят в заблуждение

На самом деле емкость вашей батареи в ампер-часах — это то, что может обеспечить ваша батарея в идеальных условиях. Это значение ниже, чем заявлено производителями в любом другом состоянии.

Например, аккумулятор емкостью 200 Ач может обеспечить 200 А в течение 1 часа в идеальных условиях.

Точно так же он может теоретически выдавать 100 А за 2 часа, 50 А за 4 часа, 10 А за 20 часов, 2 А за 100 часов и т. д.

В действительности эти цифры неточны. Ряд факторов снижает номинальную емкость батареи, например температура, скорость разряда и закон Пейкерта.

И, конечно же, это не означает, что вы можете извлечь 12 000 Ач за 1 минуту из батареи емкостью 200 Ач, потому что скорость окислительно-восстановительных реакций (скорость, с которой происходят окислительно-восстановительные реакции) ограничивает преобразование химической энергии в электрическую.

Кроме того, для свинцово-кислотных аккумуляторов емкость А·ч обычно указывается из расчета «20 часов». Таким образом, батарея емкостью 100 Ач может обеспечить эту емкость 100 Ач только в течение 20 часов (5 А в течение 20 часов). Если вы подключите ту же батарею к нагрузке 100 А, она может работать всего несколько минут. Что угодно быстрее, и емкость этого аккумулятора уже не 100Ач; на самом деле намного ниже.

Чем выше скорость разряда, тем выше внутреннее сопротивление внутри элементов и тем больше энергии теряется в виде тепла. И наоборот, чем ниже расход, тем эффективнее батарея.

В заключение отметим, что способ разрядки аккумулятора (например, при сильном токе) влияет на фактическую емкость аккумулятора.

Как рассчитать емкость батареи?

Экспериментально емкость батареи можно определить путем измерения продолжительности разряда, когда батарея разряжается постоянным током.

Зная ток разряда и продолжительность разряда, можно рассчитать емкость аккумулятора (в Ач) следующим образом:

VOLTAGE	STATE OF CHARGE
14. 6V	100% (charging)
13.6V	100%
13.4V	99%
13.3V	90%
13.2V	70%
13.1V	40%
13.0V	30%
12.9V	20%
12.8v	17%
12.5V	14%
12,0 В	9 %
10,0 В	0 %

Емкость заряда (Ач) = ток (А) x время (ч) часов» (или Ач) относится к емкости заряда вашей батареи. Он выражает количество тока, которое батарея может отдать за 1 час, пока ее напряжение не упадет до точки, при которой она больше не сможет «выталкивать» достаточное количество электронов (вырабатывать ток).
А теперь кое-что, что натолкнет вас на размышления: на изображении ниже показан литий-ионный аккумулятор из 3 отдельных элементов (слева) и один литий-ионный элемент (справа).
Оба аккумулятора имеют емкость 3500 мАч. Означает ли это, что они оба обеспечивают одинаковое количество энергии, даже если один в 3 раза больше, чем другой?
Вы угадали — конечно нет!
Вот почему другой способ выражения емкости батареи (и это более точный способ) — это энергоемкость (Втч). Он показывает, сколько энергии может быть сохранено/отдано батареей за 1 час.
Энергоемкость (Втч) = Напряжение (В) x Ампер-часы (Ач)
Теперь, когда у нас есть эта информация, давайте вернемся к приведенному выше изображению двух литий-ионных аккумуляторов. Левый рассчитан на 3500 мАч и 11,1 В, поэтому энергия, которую он может хранить, определяется по формуле:
Энергия = 11,1 В x 3500 мАч = 38 850 мВтч = 38,85 Втч
С другой стороны, один литий-ионный элемент справа имеет рейтинг 3500 мАч и 3,7 В, поэтому энергия, которую он может хранить, составляет:
Энергия = 3,7 В x 3500 мАч = 12 950 мВтч = 12,95 Втч
Это показывает, что, несмотря на то, что обе батареи имеют одинаковую зарядную емкость (в мАч), , они имеют разную энергоемкость (в Втч). Как и ожидалось, батарея большего размера (слева) имеет более высокую энергоемкость, чем одиночная ячейка, чтобы обеспечить больше энергии при той же емкости заряда 3500 мАч.
Обычно электроприборы оцениваются в зависимости от того, какая мощность требуется им для работы (мощность (Вт) = напряжение x ток).
Таким образом, оценка емкости аккумулятора с точки зрения энергоемкости (Втч) может значительно упростить расчет емкости аккумулятора, необходимой для питания ваших приборов.
Какая емкость аккумулятора вам нужна?
Это зависит от вашей потребности в энергии. Приборы рассчитаны на определенное напряжение и ток. Использование количества, превышающего рекомендованное для этих рейтингов, может привести к повреждению вашего прибора.
Вы можете рассчитать, какая емкость батареи вам нужна для удовлетворения ваших потребностей в энергии, проверив номинальную мощность (в ваттах) каждого устройства, которое вы хотите питать от определенной батареи.
После того, как вы узнали номинальную мощность электроприборов, которые вы хотите подключить, вам необходимо принять во внимание количество времени (в часах), в течение которого каждое электроприборы должно быть включено.
Например, вам нужно включить холодильник 24 часа в сутки. Между тем, вам нужно всего лишь включить кофеварку на несколько минут в день.
Умножение номинальной мощности (в ваттах) на количество времени, необходимое для питания ваших приборов, даст вам общее количество энергии, которое вам потребуется (в ватт-часах).
Имея этот номер на руках, вам просто нужно найти аккумулятор с техническими характеристиками, соответствующими вашим потребностям.
Например, возьмем аккумулятор LiFePO 24 В 200 Ач ₄. Вы можете рассчитать его энергоемкость, умножив его напряжение (В) на его номинальную емкость (Ач), поэтому 24 В x 200 Ач = 4,8 кВтч.
Поскольку полностью разряжать батарею не рекомендуется, следует использовать только около 80 % ее емкости. Итак, 80% от 4,8 кВтч равно 3,84 кВтч.
Таким образом, с этой батареей вы можете удовлетворить общую потребность в энергии до 3,84 кВтч.
Как измерить емкость аккумулятора с помощью мультиметра?
Вы можете использовать мультиметр для измерения (косвенно) емкости аккумулятора.
Точнее, вы можете использовать мультиметр или вольтметр для измерения напряжения вашей батареи. Затем, используя правильную диаграмму, вы можете использовать только что измеренное напряжение для определения текущей емкости вашей батареи.
Вам может быть интересно,
«Как это возможно?»
Вот ответ:
Как упоминалось ранее, во время разрядки напряжение батареи падает. В зависимости от химического состава батареи (и скорости, с которой вы разряжаете батарею, называемой «C-rate»), вы можете считать это уменьшение линейно пропорциональным состоянию заряда (таким образом, оставшейся емкости).
В качестве примера взгляните на график ниже. На нем показана кривая разряда 12-вольтового LiFePO 9.0281 4 (Напряжение аккумулятора (В) x Состояние заряда (в %)):
Кривая разряда: Напряжение аккумулятора (В) x Состояние заряда (%), для 12 В LiFePO ₄ аккумулятор
Источник: Climatebiz
Как видите, напряжение уменьшается по мере уменьшения состояния заряда. Мало того, вы заметите, что форма кривой почти линейна примерно до уровня заряда 20% (в любом случае не рекомендуется разряжать литиевую батарею ниже 20%).
Тот факт, что это изменение является почти линейным, означает, что напряжение и уровень заряда батареи уменьшаются пропорционально. Вы можете использовать эту информацию для определения состояния заряда батареи (и, следовательно, ее емкости), измеряя ее напряжение.
In the following table, you can see the values of Battery Voltage and State of charge used to plot the graph above:
VOLTAGE STATE OF CHARGE
14. 6V 100% (charging)
13.6V 100%
13.4V 99%
13.3V 90%
13.2V 70%
13.1V 40%
13.0V 30%
12.9V 20%
12.8v 17%
12.5V 14%
12,0 В 9 %
10,0 В 0 %
Значения для средней 12 Ач LiFe батареи 1PO4000 Не все LiFePO4 показывают одинаковые цифры.
Обратитесь к техническому паспорту вашей батареи и проверьте ее кривую разряда.
Итак, как именно вы можете это сделать?
Пошаговый процесс:
Возьмите мультиметр и настройте его на измерение напряжения источника постоянного тока (помните: батареи обеспечивают постоянный ток). Он представлен буквой V с символом ⎓ сверху (в отличие от ~ для переменного тока). Итак, для батареи 12В выбираем 15В или 20В (у разных мультиметров шкала разная)
Теперь подсоедините красный щуп к положительной клемме аккумулятора, а черный щуп к отрицательной клемме аккумулятора.
Найдите диаграмму зависимости напряжения от емкости (или состояния заряда) вашей батареи (она различается в зависимости от химического состава батареи). Обычно вы можете найти его в техническом описании вашего аккумулятора.
Пример
Вот техническое описание RELiON 12 В 200 Ач LiFePO ₄ Аккумулятор:
Напряжение разряда Характеристики 12 В 200 Ач RELiON LiFePO ₄ батарея
Источник: relionbattery. com
В заключение, вы можете использовать мультиметр для измерения напряжения вашей батареи, а затем использовать эту информацию для определения емкости вашей батареи, используя диаграмму напряжение x емкость (в соответствии с химическим составом вашей батареи и технические характеристики).
Кроме того, вы можете использовать мультиметры для измерения тока с точностью до точки. На большинстве мультиметров максимальный ток, который вы можете измерить, составляет 10 А. Через мультиметр нельзя подавать очень большие токи, потому что их обычные 4-мм разъемы и провода не могут пропускать большие токи.
Однако, если вы хотите измерить емкость аккумулятора (в Ач) небольшого аккумулятора, например Ni-MH аккумулятора 1,2 В 1600 мАч, вы можете использовать эту функцию мультиметра.
В этом случае вам необходимо:
Настроить мультиметр на измерение тока (выраженного в А)
Подключить аккумулятор к нагрузке (например, к резистору)
Подключить щупы к клеммам аккумулятора
Запустить секундомер для измерения прошедшего времени
Проверять текущие показания примерно каждый час
Когда ток составит около 70% от первоначального показания, остановите секундомер.
Рассчитайте емкость батареи в мА·ч, умножив прошедшее время (в часах) на начальное значение тока мультиметра (в А).
Например, если начальный ток был 160 мА и прошло 10 часов, номинальное значение Ач будет 160 мА x 10 часов = 1600 мАч.
Однако этот способ измерения непрактичен, так как во время измерения расходуется емкость батареи.
Для получения дополнительной информации эта статья может быть весьма полезной.
Емкость аккумулятора мАч (Пояснение) Аккумулятор 18650 с номинальной емкостью 3500 мАч.
Источник: fenixlighting.com
Мы уже говорили о том, что емкость батареи обычно определяется с точки зрения емкости заряда, то есть того, сколько тока батарея может обеспечить за 1 час, пока она больше не сможет обеспечивать ток.
Мы также видели, что единицей измерения зарядной емкости является ампер-час (Ач).
Теперь вы можете заметить, что для небольших батарей, таких как перезаряжаемые батареи типа АА, емкость указывается в мАч.
«м» в мАч — это просто метрический префикс.
Метрический префикс — это префикс единицы измерения, который предшествует базовой единице измерения и указывает на кратность или дольность единицы измерения. Приставка «м» обозначает милли , от латинского милле , означающего тысячу.
С учетом сказанного, мАч составляет одну тысячную (10 ^-3 ) Ач.
Так что в следующий раз, когда вы увидите аккумулятор емкостью 3500 мАч, вы можете легко преобразовать его в Ач, умножив 3500 мАч x 10 ^-3 = 3,5 Ач. Другой способ конвертации — разделить 3500 мАч на 1000, что даст вам 3,5 Ач.
Емкость батареи Втч (объяснение)
Иногда емкость батареи описывается с точки зрения энергоемкости. Это количество энергии измеряется в Втч.
Характеристики аккумулятора LiFePO 12 В 200 Ач ₄.
Источник: relionbattery.com
На изображении выше вы можете заметить, что номинальная энергия этой батареи составляет 2560 Втч.
Вот как можно рассчитать эту энергию:
В физике вы можете рассчитать энергию, используя Энергия = Мощность x время . В свою очередь, Мощность = напряжение x ток . Итак, заменив выражение для мощности в формуле энергии, получим: Энергия = напряжение x ток x время
Проанализируем эти единицы
Единицей энергии является Джоуль (Дж)
Единицей напряжения является Вольты (В)
Единица силы тока – Ампер (А)
Единица мощности в ваттах (Вт)
И, для этого случая, единица времени в часах (ч)
Итак, если мы перепишем «Энергия = напряжение x ток x время» в единицах измерения , мы поймем, что можем выразить энергию (Дж) в ватт-часах (Втч):
[Дж] = [В] х [А] х [ч] -> [Дж] = [Вт] х [ч ]
В заключение, вы также можете выразить емкость батареи через энергоемкость, то есть сколько энергии батарея может хранить (таким образом, обеспечивать) за 1 час.
Это лучший способ понять емкость батареи, поскольку он учитывает напряжение (которое меняется во время разрядки). Легче сравнить с номинальной мощностью приборов, обычно выражаемой в ваттах (Вт).
Емкость аккумулятора Ач (пояснение)
Вы часто замечаете Ампер-часы как единицу измерения емкости аккумулятора. Он выражает количество тока, которое вы можете получить от батареи за 1 час, пока напряжение батареи не упадет до точки, при которой она больше не может обеспечивать достаточный ток.
Вы можете оценить, как долго ваша батарея будет обеспечивать ток для вашей нагрузки, если вы знаете ток, потребляемый этой нагрузкой.
Например, если у вас есть аккумулятор емкостью 20 Ач, и вы подключаете его к нагрузке, потребляющей 2 А, вы сможете обеспечивать ток для этой нагрузки в течение 10 часов.

Вы можете использовать приведенное ниже выражение для расчета одного из этих параметров (Ач, А и ч), если вы уже знаете два других: времени, в течение которого был обеспечен этот ток (ч)

Емкость батареи кВтч (Пояснение)

Как объяснялось ранее, Втч выражает энергоемкость батареи.
