Проходные выключатели схема: Схема подключения проходного выключателя (переключателя)

Схема проходного выключателя, установка. — Заметки строителя

Проходной выключатель чаще всего устанавливается в больших помещениях (например, длинные коридоры, холлы, загородные дома, комнаты большого размера).

Данные выключатели могут быть использованы в офисах, на предприятиях, в квартирах. Выделяют два вида проходных выключателей: концевые и промежуточные.

[dropshadowbox align=»none» effect=»lifted-both» width=»100%» height=»» background_color=»#f5e2c6″ border_width=»1″ border_color=»#dddddd» ]В квартирах устанавливают, как правило, концевые выключатели, на предприятиях, в офисах – промежуточные.[/dropshadowbox]

Схема установки концевого выключателя.

Два концевых проходных выключателя монтируются по схеме таким образом, что один расположен в начале помещения, а другой – в конце. При этом они оба соединяются со светильником. Соответственно пользоваться можно тем выключателем, который находится поблизости.

[dropshadowbox align=»none» effect=»lifted-both» width=»100%» height=»» background_color=»#f5e2c6″ border_width=»1″ border_color=»#dddddd» ]Конечно, это очень удобно: например, вошёл в квартиру, включил в коридоре свет, прошёл в спальню и выключить свет можно с помощью выключателя, который расположен на стене, рядом со спальней. Удобно использование проходных выключателей в коттеджах: на первом этаже включил свет, а на втором – выключил.  [/dropshadowbox]

Схема подключения промежуточных выключателей.

Промежуточных выключателей обычно устанавливается более двух, как правило, в помещениях очень большого размера, например, в торговых комплексах или в коттеджах, высотой более двух этажей. Это так называемые промежуточные перекрёстные выключатели.

• Каких-либо внешних отличий проходной выключатель не имеет, по сравнению с обычным.

Однако схему устройства он имеет совсем другую. Главным его отличием является большее количество контактов.

Одно клавишные выключатели имеют три контакта, двух клавишные – шесть. Суть работы заключается в том, что при нажатии на клавишу первого выключателя электрическая цепь остается единой (не разрывается) и переносится на второй выключатель. В итоге образуется другая электрическая цепь. В результате включать и выключать свет можно любым из двух выключателей.

• Одно клавишные проходные выключатели регулируют работу одной люстры, двух клавишные – нескольких.

Проходные выключатели, как и обычные, могут быть разного цвета, формы, от недорогих до изысканных. Изготавливаются они обычно из пластика, который хорошо моется и долго сохраняет хороший внешний вид. Для исключения короткого замыкания основание проходного выключателя может быть выполнено из огнестойкой керамики.

Подводя итог вышесказанному, можно отметить удобство установки проходных выключателей, как в жилых, так и в нежилых помещениях.

Видео схема подключения проходного выключателя.

Проходной выключатель: устройство и подключение

Содержание

• 1 Как подключить проходной выключатель?
• 2 Работа проходного выключателя
• 3 Как управлять освещением из трех мест?

На сегодняшний день достаточно популярным стало устанавливать проходной выключатель. Проходные выключатели позволяют облегчить жизнь многим людям. С их помощью вы легко сможете управлять освещением с двух или более мест. Иногда это является не только удобством, но и необходимостью. Проходной выключатель отлично подойдет для домов, в которых имеются длинные коридоры. Представьте, что пройдя длинный коридор для того чтобы выключить освещение необходимо, будет снова возвращаться к выключателю. Схема проходного выключателя позволяет решить эту проблему, и выключить свет вы сможете на другом конце коридора.



Эти схемы в первую очередь многие используют для освещения лестницы. В этой статье мы поместили подробную информацию, которая включает в себя весь процесс монтажа. Также вы узнаете, как подключить проходной выключатель своими руками.

Как подключить проходной выключатель?

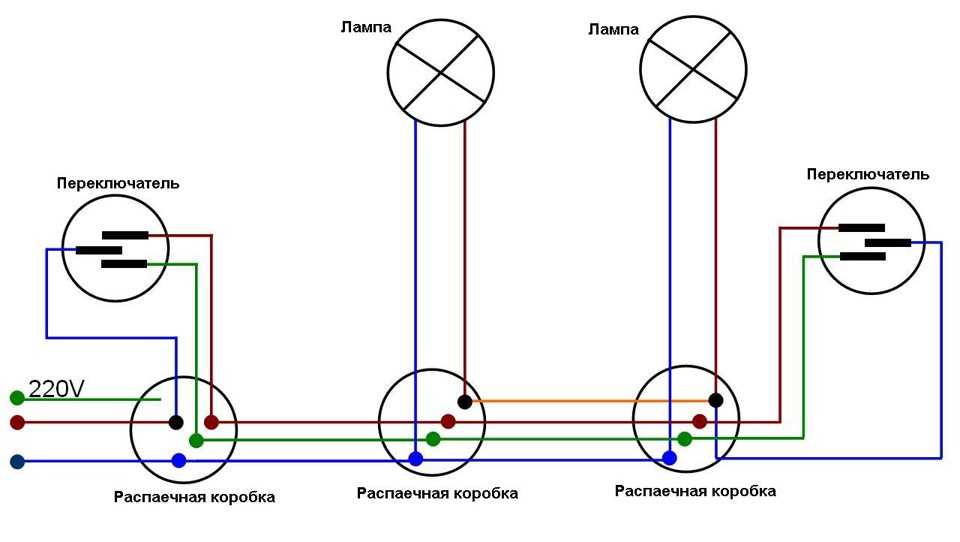

Для того чтобы подключить проходной выключатель вам может потребоваться его схема. Вот схема подключения двух проходных выключателей.

Для того чтобы воплотить ее в жизнь вам потребуется два переключателя.

Каждый из них обязательно должен иметь три контакта и два положения переключения. Режим переключения обязательно должен иметь перекидной характер. Только благодаря этому вы сможете обеспечить выключение света с помощью двух переключателей.



Благодаря этому вы сможете избежать проблем с общей замкнутостью контактов. Импульсное реле имеет подобную схему работы.

Работа проходного выключателя

Для того чтобы правильно подключить проходной выключатель вам необходимо разобраться со схемой, которую мы предоставили выше. На схеме изображены следующие элементы:

• Распределительная коробка.
• Переходные выключатели.
• Соединительные провода.

На первой схеме вашему вниманию предоставлена схема подключения проходного выключателя с управлением из двух разных мест. Как видите, один провод от источника питания будет идти в распределительную коробку, а с нее уже на лампу. Фазный провод будет подключаться к общему контакту одного из выключателей.

Два контакта переключения одного проходного выключателя должны соединяться с двумя контактами второго выключателя. Также фаза с общего контакта пойдет на второй контакт к лампе.

Схема является достаточно простой. Для того чтобы установить проходной выключатель вам необходимо поставить проходные выключатели на свои места. После этого можно приступить к монтажу светильников, которые необходимо соединить параллельно.

Теперь в любом месте потребуется установить распределительную коробку. В нее будет вводиться кабель от светильников и проходных выключателей. В этой коробке вам необходимо будет связать все провода, как мы указали на схеме выше. Как видите, виды выключателя бывают разными.

Как управлять освещением из трех мест?

Если подробно разобраться, то схема подключения проходного выключателя с управлением из трех мест практически ничем не отличается от другой схемы. В нее был просто добавлен еще один проходной выключатель, который немного отличается от предыдущих.

Этот выключатель еще можно назвать спаренным. При его нажатии вы перекинете два контакта, которые будут не зависеть друг от друга. Также вы должны были заметить, что из него выходит четырехжильный кабель.

Читайте: разборка выключателя своими руками.

Сквозной переключатель с мгновенным срабатыванием и фиксацией, 1U | Synthrotek

Поздравляем с приобретением проходного переключателя Synthrotek с мгновенным/фиксационным управлением. Ниже приведены инструкции по сборке комплекта. Это устройство позволит вам либо мгновенно передать сигнал с помощью кнопки, либо использовать переключатель, чтобы разрешить передачу с фиксацией. На фото ниже представлены все необходимые детали.

Все детали, необходимые для этого проекта



Все есть? Большой! Давайте начнем.

Подготовка панели

Сверление отверстия для переключателя мгновенного действия





Во-первых, поскольку переключатель мгновенного действия не подходит, вам нужно будет просверлить отверстие в панели, чтобы установить переключатель. При сверлении печатной платы убедитесь, что у вас есть надлежащая вентиляция и защита глаз для защиты от частиц стекловолокна.

Для мгновенного выключателя вам понадобится сверло 9/32″. Надев защиту, просверлите отверстие, показанное на фото выше.

Установка переключателей

Теперь, когда мгновенный переключатель подходит к панели, установите выключатели, как показано выше. Мы рекомендуем расположить оба переключателя точно так, как показано выше, это значительно облегчит последующую проводку компонентов.



Убедитесь, что переключатели плотно прилегают к печатной плате

 Что касается переключателя с фиксацией, вы можете сделать так, чтобы переключатель не выступал из передней части панели, сдвинув нижнюю гайку на несколько витков вверх. и оставив достаточно резьбы для верхней гайки. Убедитесь, что переключатели плотно закреплены на панели.

Установка домкратов

Теперь установите два домкрата в оставшиеся отверстия. Опять же, расположение разъемов точно так, как показано на фотографии, значительно облегчит соединение компонентов.

Электропроводка и пайка

Подсоедините два провода к разъему рядом с выключателем

Теперь подсоедините два провода к наконечнику разъема рядом с выключателем. Припаяйте их на место.

Подключить провод к выключателям

Теперь проложите один из проводов от разъема к одному из контактов выключателя мгновенного действия, а другой провод — к одному из контактов выключателя с фиксацией. Обрежьте провода так, чтобы вокруг не болтались лишние провода, но не делайте их настолько короткими, чтобы провода натягивались между соединениями. Припаяйте провода после их размещения.

Подключите вторые контакты обоих переключателей к концевому контакту другого разъема.

Теперь мы повторим то, что мы сделали для первого разъема, со вторым разъемом и вторыми контактами на обоих переключателях. Начните с наконечника на втором разъеме, припаяйте его на место, протяните провода к пустому контакту на переключателях, снова убедившись, что нет большого количества лишнего провода, который может шевелиться, но что он также не натянут между контактами. соединения, а затем припаяйте их.

Окончательная разводка должна выглядеть примерно так

Вот и все. Вот так должна выглядеть окончательная проводка.

Завершенный сквозной переключатель мгновенного действия/фиксации

Готово!

Сквозной коммутатор PoE Введение и применение

Коммутатор PoE играет решающую роль в сетях передачи данных, упрощая установку сети в труднодоступных местах, таких как потолки или места, где нет существующей сетевой/электрической инфраструктуры. Он предлагает экономичное решение для передачи питания и данных по одному и тому же сетевому кабелю на питаемые устройства, такие как PTZ-камеры, точки беспроводного доступа, сетевые мосты и POS-терминалы, на максимальное расстояние 100 метров. А с расширением Интернета вещей (IoT) самым быстрым и дешевым способом расширения портов Ethernet является добавление коммутатора PoE в вашу сеть.

Но вопрос в том, что, поскольку сам коммутатор PoE должен быть запитан в первую очередь, расширение сети с помощью обычного PoE/сетевого коммутатора будет невозможно в местах, где поблизости нет источника питания для работы коммутатора и устройства. Традиционные решения этой проблемы могут включать в себя прокладку удлинительных кабелей, найм электрика для прокладки новой электропроводки или установку инжекторов PoE для питания подключенных устройств, но эти подходы могут быть довольно дорогими, если на границе необходимо установить несколько устройств. Поэтому в сегодняшнем блоге мы представим мощное сетевое устройство под названием 9.0063 Транзитный коммутатор PoE , чтобы помочь вам включить коммутатор PoE в сеть, где источник питания сильно ограничен, и сделать установку более чистой.

Что такое сквозной коммутатор PoE?

Сквозная передача PoE может показаться сложной, но на самом деле это простая технология, которая позволяет коммутаторам и другим сетевым устройствам получать питание PoE по существующему кабелю Ethernet от вышестоящего коммутатора PoE. PoE позволяет сетевым устройствам, таким как WAP, IP-камеры и телефоны VoIP, получать питание от портов коммутатора с поддержкой PoE, в то время как сквозное соединение PoE позволяет коммутатору получать питание от вышестоящего коммутатора и передавать его на устройства PoE. Сетевой коммутатор с такими функциями обычно называется коммутатором PoE passthrough или коммутатором с питанием PoE, который позволяет подключать различные устройства к сети и источнику питания без необходимости прямого подключения к центральному блоку.

Транзитный коммутатор PoE может работать как питаемое устройство (PD), так и как источник питания (PSE), что означает, что сам коммутатор может питаться от PSE (коммутатор PoE или инжектор PoE), одновременно обеспечивая питание подключенные ПД. Поскольку сквозной коммутатор PoE имеет встроенные функции сквозной передачи, его можно установить в любом месте без ограничений, связанных с розеткой переменного тока. Сквозной коммутатор PoE можно использовать в труднодоступных местах, таких как чердаки, кладовые, подвесные потолки, подвалы и туннели, или в некоторых местах, где существующие розетки уже заняты для других целей. Как и обычный коммутатор PoE, сквозной коммутатор PoE будет подавать питание только на устройства, совместимые с PoE, поэтому, если вы случайно подключите к нему устройство, не поддерживающее PoE, будут передаваться только данные.

4/8-портовый коммутатор с поддержкой PoE

Компания Fastcabling специально разработала два типа сквозных коммутаторов PoE, чтобы предоставить установщикам простое, экономящее время и деньги решение для питания устройств с поддержкой PoE на границе сети. 4-портовый коммутатор с питанием от PoE имеет 4 порта PoE на 10/100/1000 Мбит/с и сквозной порт PoE на 1 Гбит/с. Он соответствует стандартам IEEE802.3at, имеет максимальную выходную мощность 30 Вт на порт (всего 65 Вт) и может питать несколько сетевых устройств, таких как WAP, VoIP и т. д. Этот коммутатор с питанием PoE имеет компактные размеры и требует без дополнительных силовых кабелей, идеально подходит для приложений с ограниченным пространством. Каждый порт оснащен защитой от перенапряжения 6 кВ для обеспечения непрерывной работы коммутатора и подключенных устройств. Он имеет безвентиляторную систему охлаждения и подходит для установки в пыльных помещениях, таких как потолки и подвалы. Кроме того, мы выпустили 8-портовый коммутатор с питанием от PoE, который поставляется с дополнительными интерфейсами PoE, что позволяет вам одновременно настраивать 7 IP-камер. Он имеет больший бюджет мощности 71 Вт и может работать при более широкой рабочей температуре от -20 ° C до 70 ° C.

Расширение сети Ethernet с помощью одного кабеля

Развернув коммутатор PoE для сквозной передачи, вы можете использовать только «один кабель» для реализации расширения сети и более чистой настройки, поскольку соединение между коммутатором PoE восходящего потока и коммутатором сквозной передачи завершено. только кабелями Ethernet. Таким образом, если вы приобрели 8-портовый сетевой коммутатор, вы можете использовать один порт Ethernet (uplink) для подключения коммутатора к маршрутизатору, а затем использовать оставшиеся порты для подключения еще 7 сетевых устройств. А с помощью сквозного коммутатора PoE вы можете легко расширить PoE еще на 100 метров, одновременно передавая питание и данные по одному сетевому кабелю. Но если вы планируете установить несколько энергоемких IP-устройств в удаленных местах, всегда рекомендуется получать питание от места установки, так как потеря мощности может стать серьезной при длинных кабелях.

Как использовать коммутатор PoE Passthrough

Существует два основных метода установки коммутатора PoE: использование инжектора PoE или коммутатора PoE. Коммутаторы PoE на самом деле не потребляют слишком много энергии, но обычно им требуется около 15-30 Вт для работы. Таким образом, для включения сквозного коммутатора PoE вам потребуется мощный PSE.

1) Используется с PoE-инжектором 90/95 Вт 802.3bt

По мере увеличения потребности в более высокой мощности выбор мощного PoE-инжектора может быть гораздо лучшим вариантом для подачи достаточного несколько коммутаторов PoE могут предложить более 60 Вт на порт. 9Инжектор PoE 0/95 Вт 802.3bt совместим как с протоколом PoH, так и со стандартами IEEE802.3bt, обеспечивая максимальную мощность 72 Вт. к питаемому устройству и поддерживает скорость передачи 10/100/1000 Мбит/с. Это высоконадежное устройство с защитой от скачков напряжения операторского класса для защиты устройства от электростатических разрядов. Этот инжектор PoE можно использовать вместе с 4-портовым коммутатором с питанием от PoE для установки нескольких сетевых устройств без прокладки множества кабелей. Как подключить: 1) с помощью короткого патч-корда соедините PoE-инжектор и роутер; 2) включите инжектор от сети переменного тока; 3) используйте кабель Ethernet для подключения инжектора PoE и коммутатора PoE passthrough.

2) Используется с PoE-коммутатором 802.3bt

Как упоминалось ранее, несколько коммутаторов могут выдавать более 60 Вт на порт, но компания Fastcabling выпустила мощный PoE-коммутатор, который может обеспечить максимальную мощность 90 Вт для установки питания. -прожорливые устройства, такие как светодиодное освещение, информационные киоски и т. д. Он имеет 6 портов PoE, два из которых могут поддерживать выходную мощность до 90 Вт (макс. 30 Вт для 4 оставшихся портов PoE). Этот коммутатор PoE 802.3bt оснащен портами с автоматическим определением для автоматического определения класса мощности PD и подачи на них соответствующей мощности. Коммутатор PoE также имеет простую установку plug-and-play с простой настройкой. Поскольку он имеет больший бюджет мощности (120 Вт), его можно использовать вместе с 8-портовым коммутатором с питанием от PoE для установки большего количества IP-устройств. Как подключить: 1) с помощью короткого патч-корда соедините коммутатор 802. 3bt PoE и маршрутизатор; 2) включите коммутатор PoE с помощью сети переменного тока; 3) используйте кабель Ethernet для подключения порта № 1 коммутатора 802.3bt PoE и к сквозному порту PoE коммутатора с питанием PoE.

Советы по установке сквозного коммутатора PoE

Вот несколько советов, которые могут оказаться полезными при развертывании транзитных коммутаторов PoE.

1) Выбирайте кабели из чистой меди вместо кабелей с медным покрытием из алюминия (CCA)

Во время передачи всегда происходит потеря мощности. Теоретически, чем больше расстояние, тем больше будут потери мощности. Энергия будет рассеиваться в виде тепла, и вы столкнетесь с серьезными перепадами напряжения на длинных кабелях. Для приложений на большие расстояния в лучшем случае следует использовать кабели из чистой меди. Кабель из чистой меди изготовлен из 100% меди и обладает отличной проводимостью. Но если вы используете кабель CCA, его производительность начнет ухудшаться, когда он достигнет 10 метров, и он будет испытывать большее сопротивление постоянному току и генерировать большие потери мощности.

2) Используйте сплиттеры PoE для установки устройств без PoE

Пользователи могут столкнуться с множеством проблем при подключении оборудования PoE к устройству без PoE. Поскольку большинство устаревших устройств не имеют интерфейса RJ45, для подключения PSE с поддержкой PoE к несовместимому с PoE PD вам понадобится разветвитель PoE. Он питает устройство без PoE, разделяя PoE от унифицированного сетевого кабеля и подавая питание и данные через отдельные выходы. А сплиттер PoE также можно использовать для преобразования высокого постоянного тока 48 В в низковольтный электрический ток (регулируемый постоянный ток 5/12/24 В).

3) Предотвратите скачки напряжения с помощью устройств защиты от скачков напряжения

Если вы используете сетевые устройства или прокладываете кабели Ethernet на открытом воздухе, вы всегда должны принимать некоторые меры предосторожности для защиты своих устройств и приборов от скачков напряжения. Несмотря на то, что ваш сквозной коммутатор PoE установлен для использования в помещении, вы все равно должны установить устройства защиты от перенапряжений на обоих концах для регулирования потока электроэнергии.
