Проходной выключатель — схема для самостоятельного подключения

Проходной выключатель — это, правильнее, не выключатель, а переключатель. Но так повелось, что больше его называют именно выключателем, потому что он служит для включения — выключения света и используется вместо обычного выключателя. Основное отличие простого выключателя, в котором происходит просто размыкание электрической цепи, от проходного выключателя, является то, что в последнем используется три контакта и переключающий механизм между ними. Благодаря этому появляется возможность включения или выключения светильника (или группы светильников) из двух, трёх или более точек. Еще такой переключатель называют как дублирующий выключатель.

Применение проходного выключателя помимо неоспоримого удобства позволяет существенно экономить электроэнергию, что сразу не заметно. Но заменять все выключатели на проходные конечно нет надобности. Целесообразно и очень удобно их использовать там, где необходимо включать или выключать освещение из разных мест.

Как следует из самого названия, такой выключатель предпочтительно устанавливать в проходах (в начале и в конце), а так же

— в коридоре, чтобы можно было включив свет при входе, выключить при выходе в другом его конце;

— внизу и вверху на лестнице;

— в спальне – на входе и возле кровати, можно с двух сторон, или двухклавишный для обычного освещения и декоративной подсветки.

Можно предложить еще массу разных вариантов использования проходного выключателя. Это дает нам возможность управлять устройствами освещения в помещении или в саду (во дворе) из разных мест, причем количество самих выключателей практически ограничено лишь вашей фантазией. Двухклавишный проходной выключатель имеет внутри шесть контактов, и по своей конструкции представляет собой два независимые друг от друга одноклавишные проходные выключатель.

Для того, чтобы включить свет, в данном случае надо переключить один из переключателей (обычно их два, но может быть и больше) в противоположное положение.

Самая большая проблема, иногда не совсем преодолимая, без серьезных изменений — полной или частичной замены электропроводки, при подключении проходных выключателей может возникнуть из-за того, что в квартире должна быть проложена соответствующая проводка, которая должна иметь как минимум три провода, а при подключении двухклавишных проходных выключателей, таких трехжильных кабелей должно быть проложено два. Самое печальное, что почти во всех стандартных квартирах такую проводку не прокладывали. Поэтому, при строительстве дома или ремонте квартиры, важно продумать изначально где Вам понадобится проходной выключатель, чтобы проложить для него электрическую проводку, потому-что по окончанию всех работ это будет сделать проблематично, так как, еще раз повторимся, в отличии от обычного включателя, проходные требуют дополнительный кабель между собой. А, что касается самой схемы подключения проходных выключателей, то там нет ничего сложного и любой человек, умеющий держать отвертку в руках, легко справится с этой задачей.

Как видно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), после коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта одного выключателя соединяются с двумя контактами второго выключателя (через коробку). Ну и с общего контакта второго выключателя фаза подаётся на второй контакт лампы.

Принцип действия схемы.

Допустим, первый проходной выключатель замыкает цепь с первым проводом, а второй — со вторым. Тогда, для того, чтобы включить свет любым из них, необходимо переключить его на другой провод и, соответственно, чтобы выключить свет — опять переключить любой из них.

Схема подключения проходного выключателя с управлением из 3 мест мало чем отличается от предыдущей (общий принцип одинаков). В ней добавлен ещё один проходной выключатель, который немного отличается от предыдущих. Как видно из схемы, это спаренный выключатель. То есть, при нажатии одной клавиши, происходит одновременное перекидывание двух контактов электрически независимых друг от друга. Вдобавок, как Вы должны были заметить, с него выходит четырёх-жильный кабель

Что касается самого монтажа данной схемы: ставятся на свои установочные места проходные выключатели, от которых выводятся трехжильные кабеля. Монтируются светильники, что соединятся параллельно и от которых в итоге выходит двухжильный кабель. Далее, в наиболее подходящем месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и удобного места самого расположения этой коробки). В неё то и вводится кабель от светильников, питания и самих проходных выключателей.

Для наглядности различий приведем упрощенную общую схему электропроводки с использованием обычного двухклавишного выключателя

Вообще то, если хотите экономить электричество — здесь подробно, проходной выключатель — это в первую очередь удобство, которое Вы оцените с первых же дней эксплуатации.

Бывают ситуации, когда нужно установить выключатель, а под рукой есть только проходной переключатель. Не беда, можно установить проходной вместо обычного, никакой разницы.

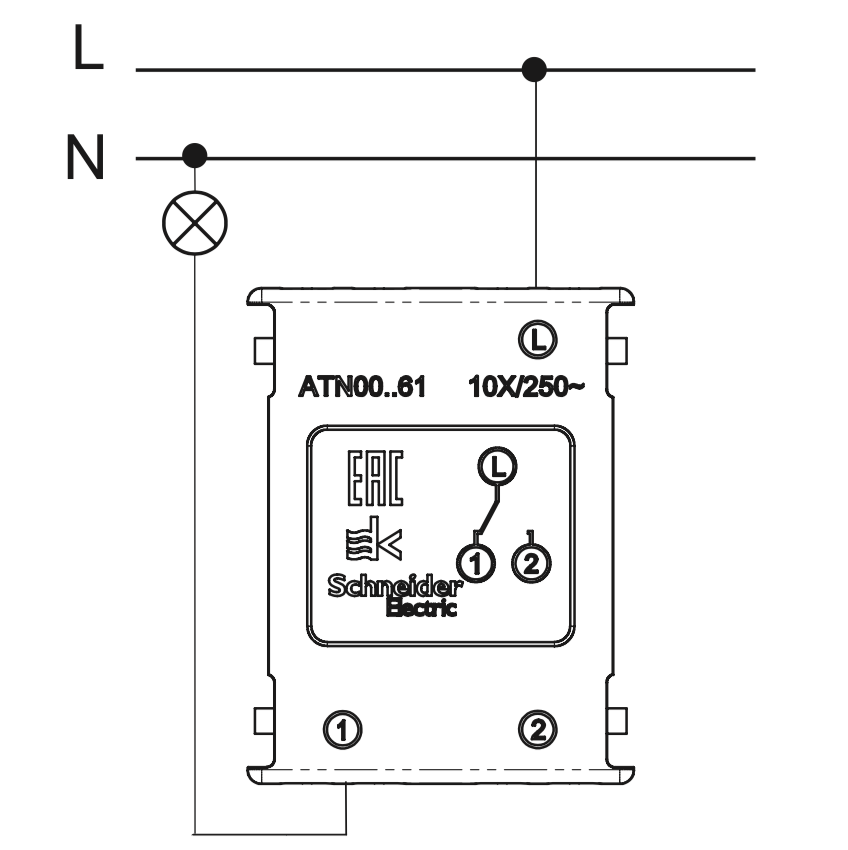

Проходной переключатель, если используется один (без пары), становится обычным выключателем. В этом случае один контакт у него либо не используется, либо переключатель может переключать на выбор две линии освещения

Проходные двухклавишные выключатели: 5 схем

Статья посвящается теме про проходные двухклавишные выключатели, схема подключения которых однозначно не простая.

Начинающие электрики часто путаются с обычными одноклавишными, проходными и перекрестными выключателями.

Поэтому я вначале подробно показываю, как они отличаются по конструкции и принципами работы, а затем демонстрирую их монтажные и электрические схемы управления освещением.

Содержание статьи

Чем проходной двухклавишный выключатель отличается от одноклавишного, обычного и перекрестного простыми словами: 2 важных принципа

При выборе любой конструкции начинающему домашнему электрику рекомендую:

вначале взглянуть на обозначение корпуса с лицевой стороны;
а затем — уточнить принцип работы механизма встроенных контактов.

Причем во втором случае, в силу имеющихся ошибок производителей, настоятельно советую вызванивать схему мультиметром или проверять иными электрическими методами.

Во всех приводимых ниже примерах я намеренно не буду упоминать светодиодные и иные подсветки клавиш, облегчающие ориентирование человека в темноте. Они никак не влияют на работу рассматриваемых ниже устройств.

Понимаю, что дизайн бытового прибора может сильно повлиять на интерьер комнаты. Однако этот вопрос опускаю. Своей задачей ставлю описание чисто электрических и эксплуатационных характеристик.

Как легко различить бытовые коммутационные приборы освещения по внешнему виду

Сразу замечу, что здесь рассматриваются обычные механические конструкции, не использующие принципы сенсорного управления, ибо это несколько другая тема.

Самый простой выключатель света с одной, двумя или тремя клавишами на лицевой стороне не имеет никаких особых обозначений электрической схемы. Он устанавливается стационарно для одного источника.

Каждая его клавиша механически связана с контактом, коммутирующим фазу, подключаемую проводом к светильнику. При ее манипуляциях разрывается или создается цепь для протекания тока через лампочку.

Проходной выключатель своим названием подчеркивает, что он позволяет человеку нормально проходить по длинным коридорам (проходам) и коммутировать свет не только в начале пути, но и на конечной точке.

На своих клавишах он имеет маркировку, выполненную в виде двух вертикальных равносторонних треугольников, образующих с небольшим разрывом фигуру вертикального ромба.

Перекрестный же коммутатор ставится на какой-то средней части маршрута (перекрестке). Он тоже позволяет управлять светом, но уже из этого места. На его лицевой стороне тоже нанесена фигурка ромба, но она расположена горизонтально.

3 принципа работы контактных групп внутри каждого модуля

Здесь я хочу вначале обратить ваше внимание на сложившиеся традиции названий у людей, связанные с русским языком.

Первоначально слово «выключатель» использовалось для обозначения электрического прибора, коммутирующего цепь тока: включающего и отключающего освещение. Его назвали по одной этой функции, а не двух — «включатель/выключатель».

С тех пор термин так и прижился в нашем сознании. Затем электрики создали конструкции, которые позволяют управлять светом из нескольких мест за счет переключения контактных групп.

Правильное техническое название такого прибора, передающее используемую технологию, должно быть «переключатель». Но оно за большинством подобных устройств так и не прижилось.

Подобные модули, в силу сложившейся привычки, не стали переименовывать, но добавили для разных конструкций слова «проходной» и «перекрестный». Специалисты интуитивно улавливают все эти тонкости мышления, а начинающий электрик может запутаться.

Понять это позволяет принцип работы их контактных групп. Показываю все это простеньким изображением внутренних механизмов с одной клавишей.

На левой части картинки видно, что обыкновенный выключатель при замкнутом контакте пропускает ток, а разомкнутом — разрывает.

Переключающая группа проходного модуля, показанная в середине, имеет один фиксированный контактный вход L1, на который всегда подводится потенциал фазы. Его перекидывает переключатель в положение L1-1 или L1-2 в зависимости от состояния клавиши.

Перекрестная конструкция (правая картинка) имеет два жестко скрепленных механических переключателя, соединенных с разными входами L1 и L2. Их позиция зависит от положения клавиши.

Выходные клеммы «1» и «2» объединены по паре переключающихся контактов внутреннего и наружного соединения.

При таких переключениях просто меняется направление тока на выходных клеммах, что на техническом языке называют «реверс». За счет этого свойства подобные конструкции получили дополнительное наименование — реверсивные.

Показывая последовательно две последние картинки, я попытался незаметно обратить ваше внимание на схожесть конструкций перекрестных и проходных корпусов. Это можно использовать на практике.

Достаточно на двухклавишном проходном модуле доставить перемычки на выходе и механически сблокировать клавиши для одинакового срабатывания: получится одноклавишный реверсивный переключатель. Однако не советую этим заниматься.

Перекрестная система контактной группы также применяется внутри модулей с двумя раздельными клавишами. Там помещают 2 независимых механизма.

Все типы двухклавишных выключателей тоже работают по этому принципу. Они в своих корпусах умещают по два таких раздельных друг от друга модуля.

Схемы подключения двухклавишных проходных выключателей и маркировки клеммных гнезд наносятся на тыльной стороне их корпуса.

В зависимости от производителя они могут иметь разное расположение контактных клемм для подключения входных и выходных проводов. Все это необходимо учитывать при работе.

Я еще раз подчеркиваю, что прозвонка всех цепочек контактных групп до начала монтажа позволит избежать совершения ошибок, допускаемых новичками.

Проведение предварительных электрических проверок — полезная привычка опытного мастера.

Дополнительно хочется заметить, что у проходных и реверсивных моделей отсутствуют четкие понятия «Включено» и «Отключено», присущие обычным выключателям света. Эти функции задаются положением контактных групп всех последовательно задействованных в схеме модулей.

Схема управления освещением обычными проходными выключателями из двух мест: кратко

Ее привожу потому, что она упрощает понимание принципов, заложенных в схемы подключения двухклавишных модулей, созданных для управления светом из разных точек.

Например, войдя в коридор квартиры с улицы вечером, удобно включить свет выключателем №1, повесить верхнюю одежду в настенный шкаф, зайти в спальню и из нее отключить уже ненужное освещение коридора.

Электрическая схема коммутации проводов между светильником, распредкоробкой, выключателями №1 и №2 для этого случая показана ниже.

Потенциал нуля в ней напрямую подается на цоколь лампочки. Фаза же через коммутационные точки распаечной коробки подводится к входной клемме L1 первого переключателя, а с L1 второго направляется непосредственно на центральный контакт светильника.

Промежуточные контакты «1» и «2» обоих корпусов соединены друг с другом. В итоге получается, что фазный потенциал придет на лампочку и зажжёт ее нить тогда, когда обе проходные клавиши занимают одинаковое положение (1 или 2).

При разном сочетании клавиш свечение прекращается.

За счет размещения проходных модулей №1 и №2 в разных удаленных местах квартиры создается возможность коммутацией светильника из той части помещения, где находится человек.

На больших дистанциях потребуется увеличенная длина кабеля. Она может серьезно сказаться на конечной цене осветительной системы.

Ликбез: простая схема подключения проходного выключателя для большого количества светильников — какие таятся опасности

Здесь я показываю принцип, позволяющий управлять различным числом источников света с помощью двух проходных модулей.

В целях безопасности эту конструкцию необходимо запитывать через разделительный трансформатор ТР1 с развязанными от контура земли потенциалами вторичной обмотки. Его выходные цепи желательно использовать на безопасное напряжение 12 или 24 вольта.

В этой проводке для прерывания свечения ламп применяется принцип не разрыва фазы, как обычно, а подачи на нити накала с обеих сторон одноименных фазных или нулевых потенциалов, исключающих протекание тока (появление напряжения).

Если использовать эту разработку без разделительного трансформатора, то надо учитывать, что при любом положении клавиш на лампах всегда будет с какой-то стороны присутствовать фаза. При замене перегоревшей лампочки возникает высокий риск поражения электрическим током.

Все светильники здесь собираются в параллельную цепочку. Их количество ограничивается только токопроводящими свойствами электропроводки и разрывной мощностью контактных групп переключающих устройств.

За счет увеличения риска попадания человека под действие тока эта схема не популярна на практике ибо разделительный трансформатор редко кто решается ставить. Она обычно рассматривается в качестве теоретического примера.

Если вы встретите предложение о ее монтаже, то хорошо подумайте о реализации принципов безопасности. Я ее не рекомендую, а привел только с целью повышения ваших знаний.

Как подключить проходные двухклавишные выключатели для управления двумя источниками освещения из двух мест без ошибок

Теперь немного усложним задачу с точки зрения монтажа электрики, но значительно облегчим удобства пользования осветительными приборами внутри квартиры.

Для этого с помощью двух коммутаторов будем управлять светильниками сразу из коридора или спальни.

Теперь человеку не потребуется передвигаться в сумерках по комнатам. Проходные модули позволят управлять освещением дистанционно. Две люстры, расположенные в коридоре и спальне, можно будет зажечь и погасить любым переключателем.

Электрическая схема подключения проходных двухклавишных выключателей к двум различным светильникам выполнена по принципам предыдущей разработки, но она имеет более усложненный вид.

Здесь расход провода возрос примерно вдвое, количество коммутационных точек в распределительной коробке увеличилось с пяти до восьми, что накладывает определенные трудности при выборе ее габаритов.

В каждом подрозетнике придется подключать по шесть проводов, а это накладывает требование увеличения их внутреннего пространства.

Возможно, потребуется выполнять монтаж в двух распаечных коробках стандартного исполнения или пойти на другие ухищрения.

Частично решить эти проблемы можно за счет прямой прокладки проводов между выходными клеммами проходных модулей, минуя их соединения внутри распределительной коробки.

Таким способом можно сэкономить даже на длине кабельных магистралей, спланировав их оптимальное направление. Но, придется учесть местные условия и отразить все это в проекте.

Схема управления двумя светильниками из трех удаленных точек с нуля

Трудности с осветительными приборами могут возникнуть:

внутри длинных узких коридоров с последовательным расположением входов в квартиры;
на лестницах частного дома между пролетами каждого этажа;
в спальных комнатах с маленькими детьми, когда требуется оперировать светом в ночное время;
на дачах и частных домах, когда возникает необходимость переключать различные участки придомовой территории;
в других подобных ситуациях.

Здесь нам уже потребуется использовать перекрестный выключатель, дополнительно разрывающий каждую цепочку проходной схемы по принципу реверса. Размещаем его в средней точке маршрута, например, комнате №2.

Поскольку нам придется оперировать двумя светильниками, то все переключатели должны иметь по 2 клавиши.

Каждая из них у любого модуля в этой схеме работает на свой осветительный прибор. Вам потребуется смонтировать их однообразно, иначе возникнут трудности с запоминанием их назначения.

Чтобы не загромождать чертеж лишними линиями показываю принцип работы без расположения промежуточных коммутационных точек в распределительной коробке. Все кабельные соединения допустимо вести таким способом между корпусами модулей напрямую.

Здесь загорание любого светильника достигается включением трех последовательно соединенных клавиш каждого переключателя, а его отключение — разрывом этой цепочки в любой точке коммутации.

Принципы управления двумя светильниками из четырех разных комнат простыми словами

Берем все тот же самый принцип, но просто вставляем в одной средней точке такой же дополнительный модуль реверсивного типа. Картинка обвязки его проводами показана ниже.

Двухклавишные проходные выключатели здесь уместно располагать по краям кабельных трасс, а перекрестные — в средних точках маршрута.

Тщательное планирование маршрутов прокладки с замером оптимального размещения проводов позволит сократить материальные затраты, сэкономить на цене электропроводки. Будьте внимательны.

Монтаж подобной электрической проводки требует определенных навыков. Его следует выполнять в следующей последовательности:

продумывается замысел работы осветительных приборов непосредственно в конкретных комнатах с разметкой мест расположения всех выключателей, светильников и распределительных коробок;
учитывается коммутируемая мощность осветительной сети, рассчитывается сечение токопроводящих магистралей;
по замыслу хозяина создается проект на бумаге. По нему обсуждаются все мелкие детали и возникшие вопросы, включая типы проводов и кабелей, их количество;
прямо по строительным конструкциям рисуются и согласовываются маршруты кабельных трасс. Не забывайте проверять возможность их прокладки приборами поиска скрытой проводки;
в соответствии с проектом закупается необходимое оборудование. При покупке проходных и реверсивных модулей сразу рекомендую вызвонить работу их контактных групп, не полагаясь на приведенную схему и заверения продавца;
в зависимости от способа прокладки проводов (скрытый или открытый монтаж) устанавливаются электрические приборы на конечных точках;
согласно монтажной схемы выполняются штробы для закрытой проводки или монтируются плинтуса, кабель-каналы для открытого способа прокладки;
кабели и провода укладываются в подготовленные места с обязательной маркировкой каждого конца внутри монтажной коробки. Это сэкономит время на прозвонке электрических цепочек при их сборке;
все концы жил маркируется по монтажной схеме. Этот процесс значительно облегчает цветовая разметка изоляции проводов, выполненная на заводе. Учитывайте это свойство заранее при покупке;
последовательно собираются все электрические цепочки. Результаты каждой операции рекомендую помечать на монтажной схеме цветным карандашом, подчеркивая им каждый выполненный элемент. При необходимости соединения жил проводов между собой используйте только разрешенные ПУЭ приемы;
никогда не подключайте впервые собранную проводку под действующее напряжение сети без проверки состояния ее правильности и качества изоляции. Случайно нарушенный при монтаже диэлектрический слой может стать причиной короткого замыкания или попадания незадачливого работника под действие тока. Изоляцию обязательно проверяйте и испытывайте мегаомметром, а работу контактных групп — прозвонкой их участков вместе с подключенными проводами;
при первом включении собранной проводки под напряжение удалите с места работы всех лишних людей, примите повышенные меры безопасности от поражения электрическим током. На этом этапе проявляются все скрытые дефекты, которые были допущены, но не замечены.

Приведенный алгоритм действий выработан на основе большого опыта электрика. Он не раз выручал меня от возникновения серьезных проблем. Поэтому рекомендую его строго придерживаться.

На этом тема использования проходных выключателей не заканчивается. С их помощью создают более сложные схемы. В качестве примера показываю принцип управления тремя светильниками из двух комнат. Здесь уже нужны модули с тремя клавишами.

Ее тоже можно разнообразить и расширять по приведенным выше принципам. Однако постепенно, если вы заметили, получается слишком усложненная конструкция.

Любую из рассмотренных выше схем можно доработать врезкой в нее датчиков движения или таймеров. Технических сложностей здесь не должно возникнуть, а вот необходимость такой конструкции придется решать вам самостоятельно в конкретных условиях квартиры.

Отдельно хочется выделить группу популярных производителей проходных и перекрестных выключателей. Хорошо зарекомендовали себя в среде электриков:

французская компания промышленного электротехнического оборудования Schneider Electric;
акционерная компания Legrand из Франции;
корпорация производителей из Швеции и Швейцарии АВВ;
итальянский производитель дизайнерской электрофурнитуры Bticino;
турецкая компания Viko.

Рекомендую приобретать исключительно качественные изделия от брендовых производителей. Они надежны, отвечают требованиям безопасности, долговечны при эксплуатации.

Сложную с точки зрения монтажа и конструкции осветительную систему легко упростить другими способами. Кратко останавливаюсь на их рассмотрении ниже.

2 научных методики управления освещением удаленных территорий из любых мест

Начну их объяснение с наиболее старой и отработанной технологии.

Как работает импульсное реле в схеме освещения

Типовой малогабаритный релейный модуль импульсного типа создается в корпусе с возможностью установки на Din рейку.

Как и в любом реле здесь имеется обмотка, которая при подаче на нее управляющего сигнала, в нашем случае — импульса тока, срабатывает. Это вызывает изменение положения выходного силового контакта: он открывается или закрывается.

Конструкции подобных реле разрабатываются под разные типы напряжения и нагрузки. Для использования в схемах освещения обычно выбирают модули на 220 вольт по мощности коммутируемых лампочек.

Схема управления освещением от импульсного реле выглядит следующим образом.

Само импульсное реле защищается автоматическим выключателем и своим силовым контактом подает или снимает потенциал фазы на светильник. Оно работает от импульса, поступающего с любой кнопки.

Параллельное включение нужного количества кнопочных выключателей, работающих по принципу замыкающего контакта с самовозвратом, обеспечивает подачу управляющего импульса на реле.

Коммутировать сигнал можно с любого участка. Причем цепи создания импульса не передают больших мощностей и могут выполняться тонким проводником.

Однозначными преимуществами этой схемы по сравнению с проходными двухклавишными выключателями являются:

простота и доступность элементной базы: кнопки надежнее чем проходные и реверсивные модули. В случае поломки их легко поменять;
подключение реле к светильнику не требует монтажа сложных логических цепочек из толстого провода с запутанным монтажом. Кабель между ними проложить не сложно. Обвязку же кнопок вообще в большинстве случаев допустимо выполнить обычной телефонной «лапшой»;
значительная экономия материальных средств за счет снижения затрат на кабельную продукцию.

К недостаткам этой конструкции относятся:

необходимость для каждого светильника приобретать индивидуальное импульсное реле;
требование разносить эти модули на небольшое расстояние друг от друга, вызванное возможностью их ложного срабатывания от импульса, поступающего на соседний близкорасположенный корпус.

Системы освещения, управляемые импульсными реле, создают серьезную конкуренцию технологиям, использующим проходные и перекрестные выключатели.

Отдельное внимание следует обратить на беспроводные конструкции.

Современная схема удаленного управления светом в системе Умный дом

Благодаря развитию научных разработок в области микропроцессорных технологий, совершенствованию проводных и беспроводных каналов передачи информации появилась возможность управлять бытовым освещением удаленно.

В качестве примера была освоена и оценена самая простая система умного дома для квартиры от компании Sonoff.

Довольно удачно и практично получилось управлять светом со смартфона через каналы информации интернет.

Однако подключение умного выключателя от Сонофф требует наличия трех проводов в подрозетнике, а в старых зданиях везде проложено только два. Мне пришлось менять этот участок. Думал, что это не вызовет сложностей.

Но от старого хозяина остался сюрприз. Пришлось прикладывать значительные усилия и смекалку для монтажа нового участка. В итоге выключатель света Sonoff с дистанционным управлением заработал нормально.

Две последние методики я привел для того, чтобы вы могли сконцентрировать свои усилия на анализе разных способов управления домашним освещением, выбрать наиболее подходящий.

Проходные двухклавишные выключатели, схема подключения которых требует хороших навыков электрика, являются не единственным средством решения подобных задач. Ищите оптимальный вариант под свои конкретные условия.

Я же вам предлагаю дополнительно ознакомиться с материалами полезного видеоролика по нашей теме.

Автор «Обо всем Это интересно» довольно просто и подробно преподносит полезную для новичков информацию.

Напоминаю, что сейчас вам удобно поделиться своим мнением в комментариях или задать вопрос для его совместного обсуждения.

Принцип и схема подключения проходного двухклавишного выключателя.

В предыдущей своей статье Я подробно рассказывал, как работают проходные выключатели и как подключить одноклавишный вариант. Сейчас Я подробно расскажу, как подключить 2-х клавишный или двойной проходной выключатель, который позволяет отдельно управлять 2 независимыми линиями включения. Например, 2 светильников или одной люстрой с отдельными включениями ламп.

Как правило, 2 клавишные схемы применяются в комнатах, кабинетах— там где необходимо раздельное включение с разных мест двух линий освещения, а в коридорах, возле лестниц вполне хватает и одно клавишного проходного выключателя.

На клавишах наносятся указатели в виде стрелок, которые указывают на направление её положения для выключения или включения света. Необходимо учитывать, что если свет включен при помощи любого выключателя, то если будите выключать другим, то не имеет значения положении его клавиши- просто перещелкните его. В этом и отличие от обычных выключателей у которых есть два фиксированных положения клавиш: вверх- включено, вниз-выключено.

Проходной двойной выключатель конструктивно состоит из двух одноклавишных проходных, объединенных в одном корпусе. Они также работают по принципу “перекидывания” контактов. У всех них для подключения используется 6 контактов, из которых 2 входных и 4 выходных.

Принципиальная схема подключения проходного двухклавишного выключателя.

Итак давайте рассмотрим как устроен и как подключить 2 клавишный проходной выключатель. Его устройство очень простое: он состоит из двух независимых групп контактов. Контакты 1 и 2 при нажатии клавиш переключаются с верхних двух не взаимосвязанных линий на две нижние, которые идут на второй такой же выключатель.

Как видно на данной схеме на контакт правого выключателя № 2 приходит фаза с распределительной коробки электросети дома или квартиры. Далее контакты 1 и 2 объединяются перемычкой. А с левого 1 и 2 уходят не пересекаясь на два независимых по включению светильника. Четыре перекрестных контакта соединяются соответственно по парам между собой. Внимание будьте внимательны, если перепутаете из разных пар подключите- схема не будет работать.
Ноль как и в обычных светильниках, идет к лампам напрямую с распределительной коробки.

Для схемы управления из трех и более мест понадобится два двухклавишных выключателя концевого и один (для управления из трех мест) двойной перекрестного вида, который устанавливается в схеме между двумя первыми.

Подключить перекрестный проходной выключатель будет не сложно, но для этого понадобится его объединить 4 электрическими проводами с каждым из концевых. Как правило для этого, в одну распределительную коробку заводится с перекрестного 8 проводов и по 6 с каждого проходного выключателя концевого типа. И конечно, не забываем туда завести кабель электропитания, и два отходящих- для подключения светильников или люстры.

Если необходимо подключить 4 выключателя, значит добавляйте между перекрестным и любым концевым- еще один перекрестного типа.

При подключении двухклавишного перекрестного типа не перепутайте пары и не подключите провода с разных линий в одно включение, иначе схема не будет работать. При монтаже своими руками, что бы исключить ошибки- всегда в голове представляйте, что Вы подключаете 2 независимых одноклавишных проходных выключателей, объединенных в одном корпусе.

Практическая схема подключения проходных двойных выключателей Legrand.

Я всегда с удовольствием ставлю и подключаю выключатели известной немецкой Legrand

, которые не только выделяются качеством и долговечной и безупречной работой, а так же их легко установить и подключить с помощью пружинных контактов.

Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта.

На расположенный слева приходит фаза на его нижний левый контакт, далее второй и третий снизу объединены проводами со 2 и 3 нижними правого выключателя, у которого с первого уходит уже коммутируемая фаза на первую линию включения светильников.

Верхние первые два контакта объединены у обоих выключателей электрическими проводами соответственно. А с третьего контакта левого уходит фаза на вторую линию включения светильников. А у правого на третий контакт приходит фаза с ответвительной коробки электропроводки дома. Но чаще достаточно одного фазного провода, который соответственно объединяется перемычкой со вторым входом для фазы.

В принципе, как видите проходной выключатель будет под силу самостоятельно подключить практически любому человеку. Только обязательно соблюдайте меры предосторожности. А если не будет правильно работать схема, тогда проверьте правильность всех подключений по схеме.

Подключение проходного выключателя — схемы подключения, принцип работы

Если в вашем доме, офисе или другом помещении есть длинный коридор либо обширная лестничная клетка с источником света, который нужно постоянно включать и выключать, но ходить в потемках по помещению для этой цели не удобно, вам поможет проходной выключатель.

Для чего нужен проходной выключатель и как он работает

Такой выключатель применяется для управления лампочкой из разных мест, то есть включить свет можно при входе в помещение, чтобы осветить себе путь, а выключить – в другой части комнаты или в другой комнате (в коридоре, на лестничной клетке, возле кровати в спальне). Получается, включить/выключить свет можно любым из проходных выключателей из всей цепи (их может быть несколько – два и более). Это позволяет экономить электроэнергию.

Принцип работы такого устройства следующий. К переходному выключателю подводятся фаза и ноль. При этом во время изменения положения клавиши устройства цепь замыкается, и лампочка горит. Соответственно, при выключении с первого, второго или третьего такого переключателя происходит размыкание проводка фазы, но тут же замыкается другой проводок фазы (нейтрального положения нет).

Внешне он немного отличается от непереходного: у него изображены две стрелочки на лицевой двигающейся панели (на клавише), одна из которых показывает вверх, вторая – вниз.

У проходного выключателя имеется один вход и два выхода, что является ключевым отличием от простого выключателя у которого только один вход и один выход. Это значит, что проходной выключатель не разрывает ток, а дает его либо на один выход, либо на другой.

Внутренние отличия могут быть сразу определены опытным взглядом электрика, но на всякий случай под корпусом проходного выключателя нарисована схема, взглянув на которую можно сразу определить, что перед вами находится именно проходная модель устройства. К сожалению, на изделиях китайских фирм-производителей такая отметка может часто отсутствовать. А вот такие фирмы, как Лезард, Вико и Легранд, наносят разметку.

Чтобы визуально определить, какой именно перед вами выключатель (переключатель), можно просто внимательно осмотреть клеммы, то есть посчитать отверстия с медными контактами (клеммы). Если их три, значит, переключатель вам подходит. Чтобы убедиться, что клеммы не перепутаны между собой, нужно воспользоваться специальным прибором – мультиметром.

Возьмите мультиметр и поставьте его для большего удобства на режим звонка (подачи звукового сигнала). Теперь проверьте каждое из отверстий (выхода-входа), вводя рабочую часть прибора внутрь. Если тестер (мультиметр) пищит при касании к какому-то из контактов, значит, ток в этом месте есть.

Если у вас есть только стрелочный мультиметр, нужно прозванивать с помощью способа определения короткого замыкания. Для этого нужно вставить щуп в один контакт, а второй – втыкать поочередно в другие, чтобы услышать, с каким из них он замкнет. При замыкании сам прибор должен пищать, а стрелка – отклоняться до конца вправо и показывает КЗ. Когда такая комбинация будет найдена, нужно сделать следующее: не меняя ничего в щупах, меняйте положение клавиши переключателя.

В случае, если показатель КЗ пропал – значит, один из контактов является общим. Осталось определить, какой именно. Теперь, не трогая ничего в положении клавиши, переставьте один из щупов (наугад) на другой контакт. Если опять появилось КЗ (короткое замыкание), значит, тот контакт, из которого щуп не вытаскивали, и есть искомый вход, то есть общий контакт.

Как работает проходной выключатель? Просто есть два взаимозаменяющих положения выключателя:

вход соединяется с первым выходом;
вход соединен со вторым выходом.

Исходя из вышесказанного, правильнее называть это нехитрое устройство переключателем, а не выключателем либо включателем, так как положений включено и выключено, как таковых, у него нет.

Еще одно отличие от обычной клавиши – коммутация используется с тремя жилами (трехжильная), а не с двумя (двухжильная).

Подключение проходного выключателя

При построении электрической схемы описываемого устройства нужно использовать трехжильные конструкции:

Провод ноль выводится непосредственно на источник света.
Заземление – туда же.
Фаза (коричневый провод, который поставляет ток) подается на вход первого переключателя, фазы из двух его выходов через коробку соединяют с двумя выходами второго переключателя и из входа второго переключателя фазу выводим на лампочку.

Если переключатель двухклавишный, то есть нужно управлять не одним, а двумя источниками света из нескольких мест, между ними стоит установить двойной перекрестный выключатель. В конструкции последнего используются восемь проводов, подразделяющихся на две группы, по четыре проводка – в каждой. Первая группа этих проводов подключается к одному из двух концевых переключателей, а вторая – соответственно, ко второму.

Если требуется найти общие провода переключателя – нужно будет прозванивать их, как это обычно делает любой электрик, но в данном случае – при прокладывании более сложной сети с переходными перекрестными переключателями, обеспечивающими работу двухклавишных устройств, нужно будет потратить на прозванивание чуть больше времени, так как количество проводов увеличится.

Происходит увеличение количества проводов из-за необходимости сделать такие подключения: фазовый провод (под условным номером один) должен идти как к одной, так и ко второй клавише переключателя, а с обоих входов условного второго переключателя он идет на одну и вторую лампу (или на первую вторую группу лампочек, если каждая клавиша будет управлять не единичным источником света, а, например, частью ламп в многорожковой люстре).

Коммутационная коробка для такой электрической схемы собирается так. Второй двухклавишный переключатель включается в сеть следующим образом:

его провода бело-синего и бело-черного цвета присоединяются к синему и желто-зеленому проводку третьего переключателя;
а желто-зеленый и синий провод идут к проводам такого же цвета первого из переключателей.

При этом каждый двухклавишный переключатель (каждый имеет по шесть контактов) нуждается в небольшой доработке. Из кусков проводов (один – сине-белый, второй – серо-белый) нужно согнуть две вилочки. Далее вилки необходимо присоединить так: к сине-белой – такой же по цвету (сине-белый) проводок и, соответственно, к черно-белой вилке – черно-белый провод.

Управление светом из 3-х и более мест

В схеме, рассчитанной на три (а не на две, как в предыдущем случае) точки, используются 2 переключателя (они в данном случае называются перекидным) и один новый элемент: перекрестный переключатель, который за один раз делает сразу два переключения, то есть двигает сразу две перемычки (два контакта изменяют свое положение).

Схема сборки, начиная с третьего пункта, немного усложняется:

Нулевой провод – на лампочку.
Заземляющий провод – на лампочку.
Вход второго переключателя – к свободному проводу источника света (к лампе).
Фазный провод – ко входу проходного переключателя (с тремя входами).
Оба выхода первого трехконтактного переключателя – на вход перекрестного переключателя (с четырьмя входами).
Оба выхода второго трехконтактного переключателя разветвляются (каждый – еще на два) и идут на вторую пару контактов переключателя с четырьмя входами (четыре жилы).

Если нужно управлять включением и выключением лампочки из четырех, пяти и более мест, схема, описанная для трех точек, меняется незначительно – добавляется больше перекрестных переключателей. Когда точек для управления светом n штук, тогда приобретать такие переключатели нужно в количестве (n-2) штук. И они всегда будут расположены посередине в схеме, где с одного конца находится источник тока, а с другого источник света (лампа).

Когда для удобства и экономии электрической энергии есть необходимость управления светом двух лампочек (двух групп ламп) из трех мест и более, используется схема, описанная в предыдущем пункте, но более усложненная. Каждый из клавишных выключателей (каждая точка), кроме первого и последнего, снабжается двумя перекрестными переключателями тока. В начале цепи один раздвоенный контакт (пара контактов) по схеме уходит на первый, так называемый перекрёстник, а вторая – соответственно, на второй перекрёстник.

Далее в цепи идет ряд перекрестных переключателей. Их количество зависит от количества мест управления светом. В завершающем участке электрической цепи стоит такой же, как и первый, одинарный переключатель. Так как к нему можно подсоединить не четыре, а два провода, нужно попарно соединить эти четыре провода, сделав из них два. Все присоединения делаются с помощью клемм при отключенном напряжении.

Коммутационные коробки, собирающие соединенные провода в одном месте и закрывающие их от внешних воздействий, в данном случае нужно брать побольше (диаметров от ста миллиметров) или в большем количестве (несколько стандартных коробочек, имеющих диаметр 60 мм).

Установить проводку и переключатели не сложно, если выполнять все по приведенным выше правилам. После укладки проводки сверху можно наложить гипсокартон (потолочный или стеновой – зависит от расположения проводов) и только после этого можно клеить провода. При прокладывании проводки на стене обычно ее располагают в пятнадцати сантиметрах от потолка.

Схема подключения двойного проходного выключателя с 2-х мест для 2 ламп (видео)

Что такое проходной выключатель мы уже рассказывали в одной из наших статей «Как включить люстру из двух разных мест». Основной целью статьи было рассказать о том, что бывают такие проходные выключатели. Они способны обеспечить питание лампы (люстры) из разных мест от 2 и более, но при этом в статье не были рассмотрены частные случаи. Под частным случаем мы понимаем возможность управлять не только одной лампой (группой ламп), но и включать – выключать и две группы. Ведь бывают и двойные проходные выключатели. Именно о подключении двойного проходного выключателя мы расскажем в нашей статье.

Двойной проходной выключатель и как он монтируется в стену

По сути двойной проходной выключатель является размноженной копией своего младшего собрата, то есть одинарного проходного. Разве что в одном корпусе их уже двое. То есть два отдельных проходных выключателя в одном корпусе и есть один двойной проходной.
На нашем рынке это продукция довольно таки редкая. Это мы к тому, что встречаются они не часто, но все же «есть в природе». Так двойные проходные выключатели выпускает legrand, lizard, viko… Это двухклавишные выключатели с обозначением на каждой из клавиш. (значок проходного выключателя)
Монтаж двойного проходного выключателя в стену ни чем не отличается от монтажа обычного одинарного либо двойного выключателя. Более подробно о процессе установки выключателя в стену можно узнать из статьи «Монтаж встроенного выключателя в стену». После того как вы смонтировали выключатель, необходимо проложить проводку. То есть вам необходимо будет осуществить электрическое подключение двух проходных выключателей. Как раз о такой электрической схеме далее.

Схема подключения двойного проходного выключателя в 2 местах для 2 ламп (групп ламп)

По логике происходящего здесь все также как и для одинарного двойного выключателя, но взятого два раза. То есть фактически необходимо осуществить подключение двух двойных выключателей, так как в случае если бы они были просто в разных корпусах. Только что они не в разных все же корпусах, а в одном корпусе.
Схема будет выглядеть следующим образом.

А если вы будете все монтировать в распределительные коробки, то соединения будете еще и следующими.

О том как лучше соединить провода можно узнать из статьи «Как соединить электрические провода в проводке дома».
В принципе, здесь все так как мы и говорили, схема реализована с выключателями, словно это два независимых проходных выключателя.
В итоге у нас получается электрическая схема с двумя сдвоенными проходными переключателями, которые обеспечивают управления двумя лампами (группами ламп) в одном месте.

Подводя итог о подключении двойного проходного выключателя с 2-х мест для 2 ламп

Итак, подводя итог нашей статьи можно сказать о том, что желающие управлять люстрой с двумя группами ламп с двух разных мест вполне могут реализовать свое желание на практике. Тому способствуют два фактора. Первое, производители выключателей производят сдвоенные проходные переключатели. Второе, воспользовавшись электрической схемой с нашего сайта вы сможете использовать 2 проходных выключателя, для управления двумя группами ламп из одного места.

Видео о подключении проходного выключателя

Схемы Подключения Проходных И Перекрестных Выключателей

Схема управления освещения с трех мест Схема подключения двухклавишных устройств состоит их двух параллельных схем, по одной для каждой лампы.

Если есть желание управлять работой двух ламп из трех или четырех точек, то придется приобрести по два перекрестных переключателя.

При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором.
Подключение проходного выключателя управление освещением из 3 х мест

Несмотря на удобство и простоту реализации, такое соединение довольно редко используется современными электриками — считается, что несколько проходных моделей работают более надежно.

Проходные выключатели обеспечивают управление одним источником света из двух разных точек, имеют три контакта 1 входной, 2 выходных. К двухклавишным прокладывается 5 к первому проходному, 8 к промежуточным и 6 ко второму проходному.

Из скольких мест можно включать свет?

В поворотных контакты замыкаются при помощи поворотного механизма.

Такая конструкция позволяет одновременно отключать или включать по два контакта. Схема перекрестного выключателя.

Как подключить перекрёстный выключатель шнайдер, Schneider, ремонт

Функции перекрестного переключателя

Визуально отличить их никак нельзя, но по функционалу данные выключатели сильно отличаются. Она показывает, как организовать в помещении стабильную работу автономного управления освещением из разных точек.

Для возможности управлять светильниками с трех мест, между ПВ устанавливают промежуточный переключатель, роль которого выполняет перекрёстный выключатель.

Схема управления из двух мест Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника Схема управления из трех мест Обозначение 6 видов перекр-х вык-лей На схемах каждый вид электроприборов имеет своё обозначение. Накладной или наружный переключатель устанавливают на стену без предварительной подготовки выемки или монтажа базового блока.

Решив сделать у себя дома систему переключателей в которой управление освещением осуществляется из трех и более мест, необходимо включать в схему перекрестные переключатели, располагая их между двумя проходными.

Ответы на 5 часто задаваемых вопросов Есть вопросы, которые задают люди при выборе таких систем: Сколько проводов необходимо подводить переключателям?

В схеме включения освещения, задействуются два и более, подобных выключателей. Выключатель работает в двух положениях и имеет два контакта, которые замыкаются и размыкаются одновременно.

Как отличить перекрестный переключатель от проходного? Ответы на 5 часто задаваемых вопросов Есть вопросы, которые задают люди при выборе таких систем: Сколько проводов необходимо подводить переключателям?
Схема проходного выключателя из трех и более мест

Обычные выключатели

Как отличить перекрестный переключатель от проходного? Компания выпускает оборудование для электротехники и энергетического машиностроения.

Схема подключения перекрёстного выключателя ABB не отличается от схем подключения аппаратуры других фирм. Вариант разводки проводов для подключения двухклавишных проходных выключателей.

Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя.

Как все три выключателя соединить видно на рисунке. При нажатии на кнопку любого из трех выключателей происходит размыкание цепочки. Таким образом, получаем систему освещения, независимо управляемую из разных точек.

Способ монтажа перекрестных выключателей Подключение перекрестного выключателя зависит от модели: Встроенный. Схема подключения двух проходных выключателей Подобная схема может оказать существенную помощь в организации освещения на лестнице в двухэтажном доме , в длинном коридоре или в проходной комнате. Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель. ABB Basic 55 белый:.

Как подключить проходной выключатель — схема управления светильником из 3 мест

Перекрестные модели применяются только в комплекте с проходными, но, при этом их обозначение на схемах идентично. Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя. Схема перекрестного выключателя. Итак, подведем итоги: 1.

Все соединения производятся в распределительной коробке, и в нашем случае получилось семь соединений скруток. При желании можно по схеме собрать своими руками, если есть подходящие комплектующие. Система для управления светом из нескольких мест устроена иначе. Но после его установки в разветвительную коробку рабочий провод отводится не на лампу, а на контакты выключателя в данном случае, это один из проходных ; Через распределительную коробку производится последовательное соединение контактов.

На любое, до В. Для возможности управлять светильниками с трех мест, между ПВ устанавливают промежуточный переключатель, роль которого выполняет перекрёстный выключатель. Переделка 2-х клавишного обычного выключателя в проходной Как подключить перек-ый перек-ль — 2 способа прокладки проводов После составления схемы её необходимо смонтировать и подключить.
Как подключить перекрестный промежуточный выключатель переключатель с трех мест схема перекрестного

Работа схемы с 3 видами вык-лей – обычным, проходным и перекрёстным

Как видите, при любой комбинации положения контактов выключателей мы всегда сможем включить и выключить свет с любого из них.

Если же, у вас все равно остались вопросы, по схеме подключения перекрестного переключателя, обязательно оставляете их в комментариях к статье, постараемся помочь!

Два выхода одного выключателя соединяются с двумя выходами второго выключателя, а два других выхода этого выключателя подсоединяются к двум другим выходам первого выключателя. Ответы на 5 часто задаваемых вопросов Есть вопросы, которые задают люди при выборе таких систем: Сколько проводов необходимо подводить переключателям? Вставляются такие приборы в разрыв двух проводов, соединяющих проходные переключатели.

Называется прибор так потому, что при переключении он меняет местами подключение подходящих проводов к отходящим — крест накрест. Перекрестный выключатель работает только в комплекте с проходными выключателями и в схемах освещения включается между ними. Фото — схема работы перекрестного выключателя Главным отличием проходных выключателей от перекрестных является то, что первые могут использоваться самостоятельно, а вторые — нет. К каким клеммам подключаются провода.

Статья по теме: Энергосбережения на сто

Навигация по записям

Все детали изготавливаются из качественных материалов и проходят контроль на всех этапах производства. Принцип функционирования Ниже представлена схема подключения промежуточных выключателей, обеспечивающая независимое включение и выключение света из двух разных мест. Он также имеет два контакта, такой же механизм переключения контактов, но отличается способом их переключения. Устройства, отключающие свет, не исключение.

Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. Для управления одним прибором, излучающим свет, из трех и более мест, применяют перекрёстные выключатели.

Проходные выключатели

При нажатии на кнопку любого из трех выключателей происходит размыкание цепочки. В распределительную коробку от щитка протягивается нулевой провод.

Нажав на клавишу выключателя ПВ2, цепь замкнётся. Как видите, при любой комбинации положения контактов выключателей мы всегда сможем включить и выключить свет с любого из них.
Двойной перекрестный выключатель Schneider Electric

Схема подключения проходных выключателей — Ремонт220

Статьи

Автор Светозар Тюменский На чтение 2 мин. Просмотров 25.8k. Опубликовано 10 марта Обновлено 19 ноября

Проходной выключатель (он-же перекидной, дублирующий или переключатель) внешне мало чем отличается от обычного выключателя – это большее количество контактов. Одноклавишный проходной выключатель (переключатель) имеет 3 контакта, двойной (двухклавишный) – 6, который состоит из двух независимых одноклавишных переключателей.

В отличие от обычного выключателя, контакт которого просто разрывает цепь, контакты проходного выключателя (переключателя) при нажатии на клавишу перекидываются на другие контакты, создавая новую цепь (см. схему подключения). Именно поэтому проходные выключатели часто называют перекидными.

Эта особенность проходных выключателей позволяет использовать их для управления одним источником освещения с разных (2х и более) мест. Пример: зайдя в квартиру (дом) включили свет нажав клавишу проходного выключателя, установленного у двери, разулись, разделись, прошли по коридору, в конце которого установлен второй – выключили; или в спальне, установив проходные выключатели у входа и возле кровати (на расстоянии вытянутой руки).

Кроме очевидных удобств, применение переключателей позволяет существенно сэкономить электроэнергию.

Монтаж проходного выключателя ничем не отличается от монтажа обычного выключателя. Пожалуй, единственное различие состоит в том, что для обвязки переключателя требуется больше проводов: для одноклавишного – 3 , для двухклавишного – 6.

Схема подключения двух проходных выключателей (1 и 2):

Схема подключения проходного выключателя

Как подключить проходной выключатель Схема подключения

Схема подключения проходного выключателя с трёх мест

Подключение двухпозиционного переключателя

Как подключить двухпозиционный переключатель. Подключение двухпозиционного переключателя почти так же просто, как и обычная домашняя проводка. Прежде всего, нам нужно немного изучить терминологию, чтобы вы точно знали, о чем идет речь.

Перейдите на страницу «Терминология коммутатора », где я обсуждаю термины, используемые для различных типов домашних электрических переключателей. Это также должно помочь понять функции каждого типа переключателя.

При подключении схемы двухпозиционного переключателя все, что вы на самом деле делаете, — это управление потоком мощности (выключение / включение) на нагрузку (свет, лампа, розетка, потолочный вентилятор и т. Д.).)

Теперь типичная схема будет содержать 3-проводной кабель , известный как romex. Кабель состоит из черного, белого и неизолированного медных проводов.

Черный провод = питание или горячий провод
Белый провод = нейтраль
Голая медь = земля

При подключении схемы двухпозиционного переключателя все, что мы хотим сделать, это контролировать черный провод (горячий провод) для включения и выключения Загрузка. Эта простая диаграмма ниже поможет вам лучше понять, что делает эта схема.

На схеме выше источник питания входит слева. Обратите внимание, что черный провод — единственный провод, которым мы управляем с помощью двухпозиционного переключателя. У вас есть входящий горячий провод (черный), идущий к одному винту (неважно, используете ли вы латунный или серебряный винт) на стороне двухпозиционного переключателя, и черный провод от другого винта на двухпозиционном переключателе. собирается нагрузка (свет, потолочный вентилятор и т.д ..). Белые провода скреплены гайками, чтобы можно было продолжить цепь.

Теперь что касается заземляющего провода. Очень важно также подключить к выключателю заземляющий провод. Зеленый винт на двухпозиционном переключателе предназначен для заземления, поэтому все провода заземления должны быть подключены, как показано ниже.

Все провода заземления (неизолированная медь) теперь подключены (входящее заземление, заземление нагрузки и заземление переключателя). Это обеспечивает безопасную защиту цепи за счет неповрежденного заземления.

Итак, чего мы добились. При подключении двухпозиционного переключателя на схеме ниже показана основная концепция подачи электроэнергии к нагрузке.Предположим, что управляемая вами нагрузка — это свет. Электричество течет от горячего провода (черный) через двухпозиционный переключатель (показан в выключенном положении), а затем к свету и возвращается через нейтральный провод (белый). Это законченная схема.

Теперь, поняв диаграмму выше, перейдите к верхней диаграмме и, используя концепцию, показанную здесь, просто используйте указатель мыши на этой диаграмме и проследите за потоком от черного провода (горячий провод) к нагрузке и возвращайтесь через белый провод. (нейтральный).Это должно дать вам хорошее общее представление о том, как работает схема двухпозиционного переключателя, и поможет вам добавить или изменить двухпозиционный переключатель.

Итак, теперь, когда у вас есть базовая концепция подключения двухпозиционного переключателя, давайте посмотрим на следующие схемы двухпозиционного переключателя, чтобы увидеть, какой тип схемы у вас есть. После того, как вы вытащили выключатель из стены, провода в коробке и соединения с выключателем должны выглядеть следующим образом.

Базовая двусторонняя цепь — питание на коммутаторе

Базовая 2-ходовая цепь — питание на световом индикаторе

Питание на коммутаторе — с 2 лампами в серии

Подача питания на свет — с 2 двухпозиционными переключателями и 2 фонарями

Питание на свету — с двухпозиционным переключателем и розеткой

Электропитание на выключателе / розетке — с подсветкой

Разрешить Тима Картера из AskTheBuilder.com, чтобы показать вам несколько отличных советов по установке и подключению двухпозиционного переключателя.

Схема подключения переключателя света

для вашего дома

Уважаемый г-н электрик: Какие варианты электрических схем переключателя света можно выбрать для подключения переключателя света к потолочному свету?

Ответ: Схемы подключения выключателя света приведены ниже. Выбор материалов и схем электропроводки обычно определяется электриком, который устанавливает электропроводку, а также электротехническими и строительными нормативами, действующими на момент строительства.ПРИМЕЧАНИЕ. Текстовые ссылки ниже ведут к соответствующим продуктам на Amazon или EBay.

Если вы планируете установить потолочный вентилятор, посетите мою электрическую схему потолочного вентилятора после .

В коммерческом и промышленном строительстве методы и материалы электропроводки иногда определяются архитекторами и инженерами, разработавшими проект. Схемы подключения выключателя света иногда предоставляются подрядчикам, выполняющим установку.

Для интеллектуальных коммутаторов WiFi необходимо соблюдать инструкции производителя по подключению.

Недавнее обновление Национального электротехнического кодекса (NFPA 70, 2020) в статье 314.27 (C) теперь требует, чтобы все электрические коробки потолочного освещения в жилых помещениях с вероятным расположением потолочных вентиляторов были рассчитаны на поддержку потолочных вентиляторов.

Вышеупомянутая схема подключения двухпроводного переключателя взята из старых домов и, вероятно, больше не используется, в зависимости от того, какая кодовая книга действует в каждой юрисдикции. Предполагается, что на двухжильном кабеле от потолочной коробки до переключателя света белый провод будет повторно идентифицирован другим цветом, потому что он используется не как нейтральный, а как горячий провод.

Повторная идентификация провода выполняется с помощью цветной изоленты . Некоторые электрики используют перманентный маркер.

Хотя повторная идентификация провода — это требование кода, оно не применялось на практике в той степени, в которой следовало бы. Следовательно, довольно часто можно найти белый провод в распределительной коробке, который является горячей ЛИНИЕЙ, а черный провод — это ножка переключателя, подключенная к НАГРУЗКЕ.

Вы не можете подключить розетку к этому типу проводки переключателя , потому что в распределительной коробке нет нейтрального провода, но вы можете подключить к потолочной электрической коробке, при условии, что есть достаточно места для дополнительных проводов.

Национальным электрическим кодексом (NFPA 70) требуется наличие нейтрального проводника в каждой электрической коробке переключателя света. См. Статью 404.2 (C). Нейтраль необходима для использования электронных диммеров, таймеров и устройств умного дома WiFi, которые можно установить вместо обычного выключателя света. Вот почему приведенная выше схема подключения больше не используется. Вся статья 404 касается установки выключателей.

Очень важно соблюдать электрические и другие строительные нормы и правила для обеспечения безопасности и защиты вашего дома и семьи.

Схема подключения переключателя света от потолочного светильника к переключателю света с помощью 3-жильного кабеля к переключателю. Электропитание поступает в электрическую коробку потолочного освещения и отводится к однополюсному настенному выключателю с помощью трехжильного кабеля.

На фотографии выше изображена электрическая схема потолочного светильника и выключателя света с питанием от панели автоматического выключателя, поступающим в потолочный электрический шкаф. От потолка используется трехжильный кабель с заземляющим проводом для подачи питания на выключатель света.Заземляющий провод не показан для упрощения схемы подключения.

Схема подключения выключателя света, изображающая электрическую мощность от панели автоматического выключателя, поступающую в электрическую коробку настенного выключателя, а затем идущую к двум потолочным светильникам через двухжильный кабель. Заземляющий провод в кабеле не показан для упрощения схемы.

Как показано на схеме выше, легко подать питание на несколько осветительных приборов . Вы просто устанавливаете кабель или кабелепровод от потолочной коробки к следующей потолочной коробке.Главное, на что следует обратить внимание, — это слишком много проводов в одной электрической коробке. Существуют установленные кодексом ограничения на количество проводов, которые могут быть в электрической коробке, а также физические ограничения.

Вообще говоря, для каждого отдельного провода №14 требуется два кубических дюйма пространства внутри электрической коробки. Для провода №12 требуется 2,25 кубических дюйма. Переключатель считается двумя проводами. Кроме того, необходимо сделать вычеты для разъемов, зажимов и шпилек внутри электрического блока.Прочтите статью 314 Национального электротехнического кодекса (NFPA 70).

Amazon предлагает огромный выбор выключателей света

Если вы хотите управлять двумя фонарями отдельно от двух разных выключателей в одной коробке, то к первому фонарю необходимо подключить трехжильный кабель с заземлением вместо двухжильного кабеля. При первом свете вы соединяете черный и белый провода. Красный провод продолжался бы к следующему свету вместе с белым проводом, используя двухжильный кабель.

Конечно, вы также можете подключить два отдельных двухжильных кабеля к каждой лампе от выключателей.

Схема подключения однополюсного переключателя света с подключенными электрическими розетками

На приведенной выше схеме подключения переключателя света показано, что мощность от панели автоматического выключателя поступает в электрическую розетку, а затем переходит в следующую розетку, затем к однополюсному настенному выключателю, а затем к другому выход.

Несколько розеток можно соединить с осветительными розетками, как показано на приведенной выше схеме подключения переключателя света.Двойные розетки предназначены для передачи энергии от одной розетки к другой. Вышеуказанная электрическая схема была сделана с использованием только двухжильного кабеля с заземлением. Заземляющий провод не показан для упрощения схемы.

Если вместо осветительной арматуры будет установлен потолочный вентилятор , необходимо установить электрическую коробку с потолочным вентилятором. Кроме того, я бы установил трехжильный кабель с заземлением от переключателя до потолочной коробки.Это позволило бы иметь два переключателя: один для вентилятора, а другой — для комплекта освещения на вентиляторе. Вы можете прочитать мой пост об установке старого рабочего потолочного вентилятора .

Обычно заземляющие проводники должны быть соединены вместе в каждой коробке переключателя и розетки, а также должен быть подключен кабель для подключения заземления на зеленом винте каждой дуплексной розетки и однополюсного переключателя.

Если электрические коробки металлические, то они также должны быть заземлены с помощью дополнительного провода заземления , который подключается с помощью крепежного винта 10/32 к резьбовому отверстию в задней части металлического электрического шкафа.

Листовой металл, шурупы Tek и шурупы для дерева не допускаются для заземления. См. Часть VII, начинающуюся со статьи 250.130 в Национальном электротехническом кодексе (NFPA 70).

Схема подключения выключателя освещения, изображенная здесь, показывает, что питание от панели автоматического выключателя поступает на настенный выключатель, а затем продолжается к потолочному светильнику с помощью трехжильного кабеля. От потолочной коробки к электрической розетке подается питание.

На схеме выше показан двухжильный кабель от панели автоматического выключателя к настенному выключателю.От выключателя до потолочного светильника идет трехжильный кабель. Электропитание в розетке на потолке осуществляется по двухжильному кабелю с заземлением. Заземляющий провод не показан для упрощения схемы.

При черновой прокладке проводки для потолочного освещения я обычно подключаю питание от панели автоматического выключателя к настенному выключателю и подключаю только один кабель к электрической коробке потолочного освещения или коробке потолочного вентилятора. Я стараюсь не кормить другие предметы из потолочного ящика, чтобы ящик можно было легче перемещать, если домовладелец решит переместить световое место до завершения строительства или через много лет после завершения строительных работ.

Схема подключения переключателя света с подачей питания в потолок и подключенной электрической розеткой.

На схеме подключения переключателя света выше показана электрическая мощность, поступающая в электрическую коробку потолочного освещения, а затем переходит к настенному переключателю с использованием трехжильного кабеля. От настенного выключателя используется двухжильный кабель для подачи питания на две электрические розетки.

Наличие нейтрального проводника в распределительной коробке позволяет подавать питание на другие объекты, такие как розетки, как показано на приведенной выше схеме.Его также можно использовать для подачи питания на другой выключатель, который управляет освещением в другой части дома. От светильника до выключателя необходимо использовать трехжильный кабель.

Хотя разрешено подключать фонари и розетки к одной цепи, я обычно избегаю этого ради людей, живущих в доме. Если случайно кто-то подключит электрический обогреватель или что-то еще к розетке, и это приведет к перегрузке цепи, сработает автоматический выключатель. Если в этом сценарии соединены вместе светильники и розетки, в комнате не будет света до тех пор, пока проблема не будет решена.

Если фары подключены отдельно от розеток, они останутся включенными, пока проблема не будет устранена. Если фонари и розетки подключены по многопроволочной схеме, это не имеет значения, поскольку обе цепи, если они правильно подключены к двухполюсным автоматическим выключателям, все равно отключатся.

ПЕРЕКЛЮЧАТЕЛИ WIFI SMART ДЛЯ ALEXA, GOOGLE DOT И APPLE HOMEKIT

Электронные интеллектуальные переключатели подключаются немного иначе, чем стандартные настенные переключатели. Во-первых, соединение ЛИНИИ и НАГРУЗКИ должно быть выполнено правильно.С помощью стандартного однополюсного настенного выключателя ЛИНИЯ и НАГРУЗКА могут переключать клеммы. Для работы интеллектуальных переключателей также требуется нейтральный провод.

Если в распределительной коробке нет нейтрального провода, как показано на схеме вверху этой страницы, вы, скорее всего, не сможете использовать интеллектуальный переключатель. Хотя может быть несколько типов интеллектуальных переключателей, которые предназначены для работы без нейтрального подключения, тип функций, которые они предлагают, может быть ограничен. Изучите перед покупкой любого умного переключателя или диммера.

Требование наличия нейтрали в распределительной коробке было введено в Национальный электротехнический кодекс лишь несколько лет назад. До этого человек, который изначально проводил электромонтаж в вашем доме, устанавливал проводку подходящим для него способом.

Нельзя использовать заземляющий провод для подключения нейтрального провода интеллектуального переключателя. Это может создать опасные условия в доме и вызвать проблемы с электроприборами. Запрещено статьей 404.22 в Национальном электротехническом кодексе.

Перед покупкой интеллектуального переключателя или регулятора освещения ознакомьтесь с инструкциями по установке и спецификациями производителя. В стандартных схемах освещения жилых помещений в Соединенных Штатах напряжение составляет 120 вольт при частоте 60 Гц (Гц). Переключатель должен быть совместим с этим. Некоторые из умных переключателей, которые я видел, имеют диапазон напряжения от 120 до 277 вольт, что соответствует коммерческому освещению.

Чтобы заменить настенный выключатель интеллектуальным выключателем , сначала выключите питание с помощью автоматического выключателя для этой цепи.Снимите настенную пластину, закрывающую существующий переключатель, открутив два винта. Снимите переключатель, открутив винт вверху и винт внизу. Осторожно отодвиньте выключатель от стены. Иногда провода слишком короткие, чтобы тянуть переключатель далеко.

Если вы видите белый провод на существующем переключателе, это не нейтраль. Это либо ЛИНИЯ, либо НАГРУЗКА. Обычно при подключении только двухжильным кабелем белый цвет используется как ЛИНИЯ, а черный — как НАГРУЗКА.Как я объяснил выше, белый должен быть отождествлен с другим цветом, но им часто пренебрегают.

ПЕРЕД РАБОТОЙ С ВЫКЛЮЧАТЕЛЕМ СВЕТИЛЬНИКА СХЕМЫ ПОДКЛЮЧЕНИЯ

Вы должны идентифицировать ЛИНИЮ и провода НАГРУЗКИ внутри существующей распределительной коробки перед установкой интеллектуального переключателя. По цветовому коду невозможно определить, какой из проводов является ЛИНИЕЙ и проводом НАГРУЗКИ. Убедитесь, что питание отключено, с помощью бесконтактного детектора напряжения .

Убедитесь, что питание отключено, с помощью вольтметра категории III (CAT III) или категории IV (CAT IV) или вы можете использовать розетку с косичкой и лампочкой.

Отсоедините два провода от винтовых клемм сбоку или вставных соединений на задней панели существующего однополюсного переключателя. Вы можете использовать крошечную отвертку или скрепку, чтобы удалить вставленные провода. Не обрезайте провода. Провода в распределительной коробке — это все, с чем вам придется работать.

Теперь вытащите белые провода, которые находятся внутри распределительной коробки, но не разбирайте их. Снимите соединительный элемент с белых проводов, чтобы обнажить оголенный провод. Держите соединенные белые провода отдельно от проводов выключателя.

Снова включите питание и наденьте электрически изолированные перчатки . с защитными перчатками и защитной маской. ВНИМАТЕЛЬНО (вы можете получить удар током или получить удар током) проверьте с помощью вольтметра или электрической лампочки, какой провод является ЛИНИЕЙ.

Поместите один из выводов вольтметра (или косичку) на белые провода и прикоснитесь другим выводом к одному из проводов, которые были отсоединены от переключателя. Затем проверьте другой провод, который был снят с переключателя. Провод переключателя, который показывает около 120 вольт с белыми проводами, является ЛИНИЕЙ.Другой провод без напряжения — НАГРУЗКА. Игнорируйте показания напряжения, которые намного ниже 120 вольт. Снова выключите питание.

После того, как вы определили ЛИНИЮ, НАГРУЗКУ и НЕЙТРАЛЬНЫЙ провод внутри существующей электрической коробки настенного переключателя и питание отключено, вы можете приступить к подключению интеллектуального переключателя, следуя инструкциям производителя.

Я заметил, что на некоторых схемах подключения интеллектуальных переключателей от производителя заземляющий провод оборудования окрашен в желтый цвет.Согласно стандартным правилам подключения к электросети в Соединенных Штатах, заземляющий провод должен быть зеленого цвета или неизолированного неизолированного провода. В других странах заземляющий провод может быть желтым с зеленой полосой или зеленым с желтой полосой.

Схема подключения коммутатора WEMO WiFi с красным для нагрузки, черным для линии, белым для нейтрали и зеленым заземляющим проводом

В распределительной коробке у вас должен быть один или несколько заземляющих проводов, соединенных вместе с помощью соединителя или обжима проводов. К нему должен быть подключен заземляющий провод от интеллектуального переключателя.Если провода обжаты и нет пигтейла для подключения, вам нужно будет удалить обжим. Я делаю это, аккуратно разрезая обжим параллельно проводам, используя диагональные плоскогубцы Knipex с большим усилием рычага . Старайтесь не обрезать провода.

Теперь, когда провода заземления отделены от обжима, плотно скрутите концы вместе с помощью плоскогубцев. Плотно скрутите заземляющий провод интеллектуального переключателя на эту группу заземляющих проводов. Накрутите на конец соединитель провода подходящего размера.

В некоторых случаях путь заземления устанавливается через металлическую броню кабеля или металлический кабелепровод. В этих случаях металлическая коробка будет заземлена, и вы можете подключить заземляющий провод к задней части металлической распределительной коробки с помощью крепежного винта 10/32. В некоторых очень старых металлических распределительных коробках с черной эмалью используются крепежные винты 10/24. Удалите из коробки все неиспользуемые зажимы.

Интеллектуальные переключатели обычно совместимы с настенными панелями, подходящими для переключателей Decora, хотя цвета могут не совпадать.

Для схемы подключения трехпозиционного переключателя идут в мой пост.

Схемы подключения четырехпозиционного переключателя размещены здесь.

Схемы подключения розеток с переключателем и полуавтоматическим переключением см. В моем сообщении здесь .

Электромонтаж 2010-2014 Ford Raptor AUX Upfitter Switches — Blue Oval Trucks

Шаг 1. Выберите выключатель дополнительного оборудования в зависимости от тока, создаваемого вашим осветительным устройством.Чтобы определить силу тока, разделите мощность устройства на вольты (амперы = ватты / вольт). Некоторые люди делят на 12 вольт, а некоторые делят на 14 вольт, поскольку ваша электрическая система выдает более 12 вольт, когда ваш двигатель работает и разряжает аккумулятор.

На заводе переключатели имеют следующие предохранители (№ предохранителя в панели реле / предохранителей под капотом):

AUX 1 30A (# 18)
AUX 2 30A (# 19)
AUX 3 15A (# 44)
AUX 4 10A (# 28)

ВНИМАНИЕ — Предохранители и калибр проводов (размер):

Все провода, которые «проходят» через брандмауэр от области перчаточного ящика до под капотом, имеют одинаковый калибр.Фактические провода AUX за перчаточным ящиком имеют размер в зависимости от номинала предохранителей.

Не добавляйте предохранители большего размера к переключателю AUX 3 и AUX 4. Провода, идущие от них, не того же диаметра, что и провода, идущие от AUX 1 и AUX 2. Увеличение размера предохранителя может привести к пропусканию большого напряжения через провода и их расплавлению, что может вызвать пожар. Да, я знаю, глупо, что Форд не сделал их всех 30А.

Примечание о соединителях проводов:

Люди порезали и избили руки, пытаясь добраться до проводов или пытаясь снять покрытие с провода и обжать разъемы.

Некоторым проще использовать сращивание проводов, поэтому достаточно сжимать разъем на проводах плоскогубцами.

Шаг 2. Снимите переднюю панель со стороны пассажира, потянув ее прямо. Это легко сделать, взявшись за вентиляционное отверстие и слегка потянув. Снимите панель и отложите в сторону.

Шаг 3. Освободите перчаточный ящик, открыв его и потянув за боковые стороны, чтобы освободить резиновые упоры.Бардачок просто свисает.

Шаг 4. Посмотрите внутрь, направо, в отверстие перчаточного ящика. Вы увидите (8) тупиковых проводов. В зависимости от того, какой переключатель AUX вы выбрали для использования, найдите соответствующий провод и зачистите его (конечно, убедитесь, что переключатель выключен). По этим проводам идет питание +12 В.

AUX 1 Желтый
AUX 2 Зеленый с коричневым индикатором
AUX 3 Пурпурный с зеленым индикатором
AUX 4 Коричневый

Шаг 5. Остальные (4) провода, которые вы увидите — зеленый, синий, фиолетовый и красный — это «проходящие провода». Один их конец находится за перчаточным ящиком, другой — под капотом у брандмауэра со стороны пассажира. Эти провода «пропущены» через брандмауэр для вашего удобства. Они не связаны напрямую с какими-либо переключателями, они просто нужны для использования. Вы просто выбираете один из проводов, подключаете к нему соответствующий провод переключателя AUX с помощью обжимного разъема (или паяете, но это может быть сложно из-за ограниченного пространства) и перемещаетесь под капот.

Шаг 6. Под крышкой вы увидите другие концы этих (4) проводов — зеленого, синего, фиолетового и красного. К какому бы проводу вы ни подключили свой провод переключателя AUX, это тот, на который сейчас подается напряжение +12 В (когда переключатель включен), и провод, который вы должны использовать для подключения к вашему устройству.

На заводе проходные провода приклеиваются к жгуту проводов. Вытащите тот, который вы выбрали, и продолжайте электромонтаж.

Пример: Если вы хотите использовать AUX 1 для питания 40-дюймовой светодиодной панели, вам потребуется желтый провод питания, соответствующий AUX 1.Вы можете подключить желтый провод к любому из проводов зеленого, синего, фиолетового или красного цвета за перчаточным ящиком. Поэтому, если вы используете красный проходной провод, вам нужно будет подключить положительный провод от световой панели к красному проходному проводу под капотом.

Шаг 7. После того, как вы проложили больше первичного провода от проходного провода под колпаком к свету, вы можете переходить к заземлению света. Вы можете выбрать любую из заводских точек заземления, которые очень удобно расположены возле прохода проводов.Я рекомендую просто использовать кольцевую клемму и прикрутить болтами под заводской точкой заземления.

Шаг 8. После завершения электромонтажа использование гибкого кабелепровода и стяжек облегчит вашу работу. Выполните все подключения и закрепите проводку, используя передовые методы автомобильной проводки, чтобы избежать любых проблем в будущем.

Ресурс:

FordRaptorForum.com

Электромонтаж потолочного вентилятора и светильника со схемами!

Подключение потолочного вентилятора и света может показаться сложной задачей, но это не обязательно.Pro Tool Reviews дает вам наглядное руководство и пошаговые инструкции по правильному подключению для вашей конкретной установки потолочного вентилятора. По шкале от 1 до 10 уровень сложности этого проекта равен 5, хотя он может быть более сложным, если вы включите вспомогательные проекты, такие как прокладка проводки через стены и т. Д.

Главное, что нужно учитывать при прокладке потолка Вентилятор и свет определяют, как вы хотите управлять этим вентилятором. Для некоторых это будет любая комбинация от отсутствия переключателей (с использованием прилагаемых тяговых цепей для питания вентилятора и / или света) и наличия отдельных переключателей для света и вентилятора.

Наличие правильных инструментов поможет проекту пройти гладко. Это также гарантирует, что вы не увязнете, пытаясь использовать, например, бритву для зачистки проводов. Пара настоящих приспособлений для зачистки проводов сделает работу точнее и примерно в 10 раз быстрее.

Примечание автора: Правила и советы по безопасности
При подключении потолочного вентилятора и света всегда важно соблюдать местные правила и нормы. Для выполнения внутренних электромонтажных работ может потребоваться разрешение. При работе с электричеством всегда не забывайте выключать питание, проверять проводку с помощью электрического тестера (или вольтметра), чтобы убедиться, что питание отключено, закрепите коробку панели, чтобы никто не мог случайно повторно включить питание во время работы, и проконсультируйтесь со специалистом, чтобы убедиться, что вы все делаете правильно и в рамках требований вашего штата и местных норм.Прочтите все инструкции и информацию по технике безопасности, прилагаемые к потолочному вентилятору.

Мы рассмотрим каждый тип методологии переключения и обсудим, что каждый влечет за собой с точки зрения подключения и управления потолочным вентилятором / освещением. Четыре метода:

Потолочный вентилятор и / или освещение с электроприводом без каких-либо переключателей (без переключателей)
Включение света и использование тягово-вытяжной цепи для вентилятора (одиночный переключатель)
Использование одного и того же переключателя для переключения обоих источников света и вентилятор (одиночный переключатель)
Включение света и вентилятора с помощью отдельных переключателей (два переключателя)
Включение света и вентилятора с помощью одного переключателя с питанием на переключателе (одиночный переключатель)

1.Электрический потолочный вентилятор и / или освещение без переключателей (без переключателей)

Мы рекомендуем этот метод, когда вы просто не можете включить переключатель в комнату. Это действительно требует, чтобы у вас была возможность подавать питание непосредственно на вентилятор из ближайшего места. Это, безусловно, приемлемый метод подключения, и все вентиляторы поставляются с тросовыми переключателями для управления вентиляторами и осветительными приборами. Электропроводка этого типа электрического соединения выглядит следующим образом:

Как видите, это простое соединение подает питание как на вентилятор, так и на (дополнительный) комплект освещения.Заземляющий и нейтральный провода просто связываются вместе, как и следовало ожидать. Электродвигатель вентилятора обычно имеет черный цвет, в то время как у большинства современных вентиляторов также есть отдельный синий провод, который подает питание на свет. Важно подключить этот провод, даже если вы не планируете использовать комплект для освещения, так как он дает домовладельцу возможность добавить его позже, не снимая и повторно проводя вентилятор сверху.

2. Включение света и использование цепи тяги для вентилятора (одиночный переключатель)

Этот и следующие методы являются наиболее часто используемыми.Для них требуется только один выключатель света. Многие старые дома никогда не думали подключать второй выключатель. В основном это произошло из-за того, что в домах не было потолочного вентилятора с электроприводом. В результате многим домовладельцам приходится использовать один переключатель для управления светом и / или обоими аспектами своих потолочных вентиляторов. Электропроводка для этого типа электрического подключения выглядит так:

Как видите, мы переключили горячую линию, идущую к световому комплекту, вставив выключатель. Многие люди используют простые 12/2 (Romex) с заземляющим проводом, чтобы сделать эту петлю.В этом случае оберните оголенный белый провод черной изолентой. Это указывает (вам или кому-либо еще, кто будет работать с цепью в будущем), что это действительно «горячий» провод, а , а не — нейтральная линия.

Хотя мы показываем небольшую полоску изоленты, мы рекомендуем на самом деле обернуть ею весь оголенный белый провод. Обратите внимание, что мы решили подключить двигатель вентилятора напрямую к источнику питания. Это позволяет нам включать и выключать вентилятор за шнурок. Это также позволяет использовать вентилятор независимо от положения настенного переключателя .Подключите нейтральный и заземляющий провода, и все готово.

3. Включение света и вентилятора с помощью одного выключателя (одиночный выключатель)

Это небольшая адаптация описанного выше метода. Он переключает питание как вентилятора, так и осветительного комплекта от настенного выключателя. Это позволяет включать и выключать вентилятор с помощью настенного выключателя (вместе с светом). Вам не нужно подходить и тянуть за цепь, чтобы остановить двигатель вентилятора. Этот способ подключения полностью зависит от вас.Некоторые предпочитают метод №2, в то время как другие (включая меня) обычно выбирают этот метод. Вот как выглядит это электрическое соединение:

Обратите внимание, что питание подается через коммутатор. Электродвигатель вентилятора и световой комплект получают питание от переключателя. Как и ожидалось, нейтраль и земля просто связаны друг с другом, и все в порядке.

4. Включение освещения и вентилятора с помощью отдельных переключателей (два переключателя)

Это наиболее универсальный способ электрического подключения потолочного вентилятора с помощью комплекта освещения.Это позволяет отдельно управлять вентилятором и светом в комнате. Есть также множество действительно удобных переключателей, которые объединяют этот двойной контроль в одну аккуратную маленькую упаковку. Некоторые даже дают вам возможность приглушить свет — определенно приятный штрих! Существует бесконечный выбор комбинированных диммеров / переключателей, которые можно использовать с вентилятором или вентилятором / светом.

Конечно, вы всегда можете просто подключить два однополюсных переключателя, и все готово. А вот как будет выглядеть электропроводка в этой ситуации:

Выглядит сложнее, но не переживайте.Основная идея заключается в том, что ваша линия электропитания питает оба переключателя. Затем каждый переключатель питает либо вентилятор (черный провод), либо комплект освещения (синий провод). Все, что осталось на этом этапе, — это связать вместе все заземляющие и нулевые провода (соответственно). Еще раз помните, что мы предполагали 12/2 с заземлением для линий, идущих к переключателям и от них, поэтому обязательно пометьте их как «горячие» провода, обернув черную изоленту вокруг белых концов.

Несмотря на то, что код оговаривает определенные условия, обычно существуют разные способы выполнения проводного соединения.Показательный пример: вышеупомянутый метод был показан с использованием стандартного провода 12/2. Если вы выбрали провод 12/3, вы могли бы выполнить те же соединения с двумя переключателями с немного меньшими затратами:

Здесь вы используете один горячий (черный) провод для питания обоих переключателей. Вы можете сделать это, подключив более длинный провод к обоим переключателям. Прыжок означает, что вы снимаете изоляцию с небольшого участка провода. Сделайте его достаточно большим, чтобы обхватить горячий терминал. Затем вы замыкаете оголенный провод вокруг горячего вывода первого переключателя.Наконец, оголите конец и подключите его ко второму переключателю. Горячий возврат — это красный провод и белый провод, которые вы заклеиваете черным (на обоих концах), чтобы обозначить его как горячий провод.

Вы также можете перепрыгнуть через провод заземления. Этот метод перемычки проводов хорош тем, что избавляет от необходимости использовать проволочные гайки. Это также упрощает схему подключения (и дает больше места для работы в коробке!)

Вот аналогичный способ сделать это, используя провод 12/3 с гайками вместо перемычки:

5.Включение освещения и вентилятора с помощью одного переключателя с питанием переключателя (одиночный переключатель)

Это идентично ситуации № 3 выше. Однако мы хотели обрисовать различия в проводке, когда фактически питание подается на выключатель, а не на потолок. Мы обнаружили, что этот метод встречается примерно в пятидесяти процентах случаев в старых домах. Это особенно происходит, когда электрическая проводка зародилась в подвальном помещении. Кроме того, в этом методе есть своего рода чистота.

Он также имеет два полезных преимущества.Во-первых, провода последовательны. У вас нет перемаркировки нейтральных проводов. Во-вторых, такой способ подключения упрощает замену потолочных вентиляторов. Отключение питания переключателя исключает подачу питания на потолочную коробку. Обратите внимание, что мы по-прежнему рекомендуем отключить прерыватель и проверить провода с помощью вольтметра, но, тем не менее, это стоит отметить.

Полезные советы

Обязательно проверьте источник питания перед началом работы, даже если вы уже отключили прерыватель.Мы видели несколько случаев, когда к одной потолочной коробке подключалось более одного источника питания. Когда мы вошли внутрь, нас ждал настоящий сюрприз! Также важно отметить, что хотя некоторые источники питания подключаются через коммутатор (а не сверху), основная методика, описанная здесь, не меняется. Что действительно изменилось, так это то, что вы можете безопасно отключить потолочный вентиляторный блок, просто выключив переключатель. Это удобно при замене потолочных вентиляторов на аналогичную модель. Тем не менее, мы по-прежнему рекомендуем выключить выключатель, чтобы кто-то не подбежал к вам и не попытался включить свет!

Зачистка проводов

При зачистке проводов мы предпочитаем использовать инструмент для зачистки, а не лезвие бритвы.На рынке есть несколько инструментов, от простых инструментов для снятия изоляции за 2 доллара до более изысканных устройств для зачистки проводов с вырезами для кабеля 10/2, 12/2 и 14/2.

Не используйте прилагаемые гайки для проводов

Никогда не используйте прилагаемые «гайки для проводов», которые идут в комплекте с потолочными вентиляторами. Они почти никогда не имеют металлической внутренней обмотки и обычно имеют меньший размер. Это делает их трудными в использовании, если не небезопасными. Вместо этого не забудьте купить небольшой набор товаров в местном магазине товаров для дома или в хозяйственном магазине.Хотя обычно в этом нет необходимости, мы рекомендуем заклеить все гайки изолентой после выполнения этих соединений. Проволочные гайки обычно очень надежны, но никогда не помешает добавить дополнительный слой защиты, чтобы они никогда не раскрутились. Это просто хорошая привычка, и ее реализация практически ничего не стоит с точки зрения времени или денег.

Вот и все, ребята!

Надеюсь, это руководство поможет вам установить потолочный вентилятор и выполнить все необходимые электрические соединения для его бесперебойной работы.Потолочный вентилятор станет отличным дополнением практически любой комнаты. Это один из самых простых проектов для выполнения, и он действительно окажет влияние на ваш дом. Это также поможет вам выглядеть и почувствовать себя настоящим мастером на все руки.

Описание настенных трехпозиционных переключателей

Настенные переключатели, используемые для управления потолочными светильниками или другими приборами, бывают трех типов. Наиболее распространенным является однополюсный переключатель , используемый для управления осветительной арматурой из одного места. Следующим по распространенности является трехпозиционный переключатель . При использовании в сочетании с другим типом переключателя — четырехпозиционным переключателем — вы можете расположить переключатели для управления осветительными приборами из трех или более мест.

Что такое настенный трехпозиционный переключатель?

Трехпозиционные переключатели обычно используются для управления осветительной арматурой из двух разных мест. Например, в длинном коридоре или лестнице можно использовать пару трехпозиционных переключателей на каждом конце, чтобы свет можно было включить при приближении к одному концу коридора или лестницы, а затем выключить с другого конца.

Когда оба переключателя подняты или оба опущены, цепь замкнута и светильник будет гореть. Когда переключатели находятся в противоположных положениях, цепь прерывается, и светильник выключается. Это позволяет любому переключателю управлять включением-выключением осветительной арматуры в любое время.

Есть два явных признака, которые идентифицируют коммутатор как трехходовой:

На переключателе нет маркировки ВКЛ / ВЫКЛ. Такая маркировка не требуется для этого типа переключателя, как для однополюсного переключателя.
В дополнение к зеленому винту заземления на корпусе коммутатора есть три винтовые клеммы. Один винт, известный как common , имеет более темный цвет, чем другие. Два других винта, обычно более светлого цвета латуни, известны как клеммы Traveller .

Смотреть сейчас: объяснение 5 основных типов электрических переключателей

Детали трехпозиционного переключателя

Трехпозиционный переключатель имеет четыре различных винтовых зажима на корпусе:

Зеленый винт, прикрепленный к металлической планке переключателя, всегда предназначен для заземляющего провода (это неизолированный медный или зеленый изолированный провод внутри цепи).Винты заземления на переключателях не всегда требовались, поэтому, если вы заменяете старый трехпозиционный переключатель, вы можете найти один без винта заземления.

Два более легких винта латунного цвета называются путевыми винтами . Провода перемещения, подключенные к этим винтам, будут обеспечивать два разных пути передачи энергии от одного переключателя к другому. На некоторых марках переключателей эта пара винтов будет расположена на противоположных сторонах корпуса переключателя, но есть некоторые бренды, у которых путевые винты находятся на одной стороне переключателя.

Последний винт — это общая клемма . Это более темный цвет, чем у путешественников, обычно темный латунный, медный или черный. Этот винт служит одной из двух целей в зависимости от того, где он расположен в цепи: либо он принимает входящий черный (горячий) провод от источника питания, либо подключается к черному (горячему) проводу, который ведет к осветительной арматуре. .

Иллюстрация: Ель / Хайме Нот

Винтовая клемма заземления

В целях безопасности всегда устанавливайте трехпозиционный переключатель с винтом заземления.Он подключается непосредственно к металлическому ремешку переключателя и может располагаться внизу переключателя, как показано здесь, либо сбоку, либо в другом месте. Если вы наткнетесь на старый выключатель без винта заземления, его следует заменить новым выключателем с заземлением.

Тимоти Тиле

Подключение трехходового переключателя

Трехпозиционные переключатели могут быть подключены различными способами, в зависимости от того, где они расположены относительно осветительной арматуры на трассе кабеля.Например, они могут быть расположены так, чтобы питающий кабель шел к первому трехпозиционному переключателю, затем к коробке осветительной арматуры, а затем ко второму трехпозиционному переключателю.

Или, как показано здесь, их можно подключить так, чтобы кабели проходили через оба трехпозиционных переключателя, а затем к осветительной арматуре. Это относительно распространенная конфигурация, в которой электрические соединения выполняются следующим образом:

В месте первого переключателя подводящий провод от источника питания представляет собой двухжильный кабель с заземлением.Это означает, что имеется черный провод под напряжением, белый нейтральный провод и неизолированный медный провод заземления. На этом первом переключателе черный подводящий провод подсоединен к общему винту переключателя. Заземляющий провод подключается как к переключателю с помощью гибкого провода, так и ко второму кабелю, идущему к следующему переключателю. Если распределительная коробка металлическая, ее также необходимо подключить к заземляющим проводам.
Кабельная трасса, соединяющая два переключателя, выполнена с 3-проводным кабелем. Черный и красный провода являются «путевыми» и подключены к клеммам ходовых винтов на двух переключателях.Это обеспечивает два альтернативных пути протекания горячего тока между переключателями — это то, что позволяет переключателям гибко включать и выключать свет.
Поскольку переключатели не имеют соединений белых нейтральных проводов, нейтральные провода в распределительных коробках просто соединяются вместе, так что они проходят через коробку с осветительной арматурой.
В месте расположения второй распределительной коробки электропроводка аналогична первому переключателю, при этом клеммы бегунка подключены к бегущим проводам, идущим от первого переключателя.Однако у этого второго переключателя общий винтовой зажим соединен с черным горячим проводом, ведущим к осветительной арматуре. И снова белые нейтральные провода просто соединяются вместе, а заземляющие провода соединяются вместе с помощью косичек, соединяющих выключатель и коробку, если она металлическая.
Для прокладки кабеля от осветительной арматуры требуется двухжильный кабель с заземлением. В осветительной арматуре завершение электромонтажа сводится к простому подключению черных и белых проводов схемы к соответствующим проводам на осветительной арматуре.Заземляющий провод подключается к выводу светильника и присоединяется к коробке, если он металлический.

Тимоти Тиле

Обратите внимание, что конфигурации проводки могут сильно различаться в зависимости от того, как устроена схема. Но если вы помните путь электрического потока и помните, что бегущие провода должны соединять два переключателя, должно быть достаточно легко правильно подключить светильник, управляемый двумя трехпозиционными переключателями.

Как включить двухпроходный переключатель. Схема подключения двухклавишного проходного переключателя.Офис в трех местах

Двухклавишный проходной выключатель (DPV) поможет сэкономить электроэнергию в проходных помещениях. Это устройство обеспечивает равное управление светом из разных мест, что делает процесс более комфортным.

При установке ДПВ важно правильно спланировать размещение проводки, исходя из геометрии помещения. Рассмотрим подробнее особенности подключения двухклавишных проходных выключателей

Суть сквозных выключателей (ПВ) заключается в возможности включать и выключать лампочки независимо с нескольких мест.Поэтому схема работы этого оборудования подразумевает наличие как минимум двух переключателей.

Функционально бытовые проходные переключатели могут иметь от 1 до 3 клавиш, каждая из которых является независимым механизмом регулировки.

Передняя панель проходного переключателя может быть оборудована светодиодами с подсветкой для лучшей видимости клавиш в темноте

Различные тумблеры переключателя управляют различными цепями осветительных устройств, поэтому DPV специально разработаны для люстр или плафонов с двумя электрическими цепями.

При увеличении точек управления освещением резко увеличивается количество проводов, участвующих в цепи. Из-за этого в бытовой электропроводке преимущественно используются два или три проходных переключателя на светильник.

По интерфейсу ПВ можно разделить на:

механические;
сенсорный;
пульт.

Последние используются редко из-за непрактичности, но их можно найти в магазинах. Сенсорные переключатели хороши тем, что любое прикосновение к ним приводит к попеременному включению и выключению света.Механические клавиши более привычны для человека и позволяют тактильно ощущать изменение положения тумблера.

На задней панели сквозного переключателя есть схема подключения, позволяющая не запутаться и правильно их подключить

Визуальное исполнение DPV может быть самым разнообразным. В магазинах электротехники можно выбрать проходные выключатели нужного цвета, формы и дизайна. Внешние параметры устройства не влияют на его функциональность.

Места преимущественного размещения

Проходные выключатели устанавливаются в любых доступных для руки местах. Нет необходимости постоянно использовать оба устройства управления освещением. Один переключатель может быть основным, а второй можно использовать только при необходимости.

Если провода обычных выключателей уложены в гофре, то можно заменить их переходами без повреждения стен

Чаще всего ДПВ устанавливают в таких местах:

На противоположных концах длинного коридора.Если посередине стоит дополнительная дверь, то рядом с ней также можно разместить концевой выключатель.
Большие спальни. Один ДПВ можно классически разместить на стене возле двери, а другой — возле кровати.
По лестничным пролетам.
По дорожкам и аллеям домов, коттеджей, дач. Вечером удобно выйти из дома, пройти по освещенной аллее и выключить свет у въездных ворот.
В больших залах с несколькими входными дверями на противоположных сторонах.

Проходной выключатель одновременно экономит электроэнергию и обеспечивает безопасность передвижения людей. Единственный недостаток этого устройства — повышенная сложность и стоимость первоначальной установки.

Устройство и схема работы DPV

Проходной переключатель точнее назвать переключателем, потому что он не имеет определенного положения, в котором напряжение подается на осветительный прибор. Ключевые маркеры не имеют стандартных ярлыков включения / выключения или значков в виде палочки и овальных значков.Обычно на переключателе есть только две противоположно направленные стрелки, которые указывают на двойное назначение переключателя.

Если есть сомнения в правильности построения электрических цепей, их можно проверить мультиметром, подключив ко входу в распределительную коробку штатную батарею.

Вариант №1 — двухзонное размещение

ДПВ желательно устанавливать до внутренней отделки помещения.

Ведь схема установки и подключения двухклавишного сквозного переключателя предполагает наличие целых четырех стробов:

Один от источника питания до распределительной коробки.
Два от распределительной коробки до ПВ.
Один от коробки до фары.

После этого нужно определиться с количеством необходимых кабелей и количеством жил в них.

Между распределительной коробкой и первым ДПВ необходимо проложить два трехжильных или три двухжильных провода. Два провода будут использоваться для подачи напряжения на переключатель, а остальные четыре будут проходить через распределительную коробку ко второму коммутационному устройству.

Ко второму ДПВ в стробе проложены три двухжильных провода.Два из них идут к осветительным приборам, а четыре других — к первому выключателю.

К осветительным приборам можно подвести один или два провода с «нулем». Конкретное количество жил зависит от потребляемой мощности и удобства параллельного подключения ламп. К самой распределительной коробке подключается штатный двухжильный питающий провод.

Основная задача при установке фотоэлектрических модулей — правильное подключение кабеля в распределительной коробке. Он должен быть достаточно большим, чтобы вместить как минимум 16 проводов.Если вы проделаете работу медленно и прозвоните все соединения мультиметром, вы получите работоспособную электрическую цепь.

Вариант №2 — трехзонное размещение

Независимое трехзонное управление двумя цепями освещения отличается от описанного выше двухзонного управления наличием специального крестового переключателя. Он размещается исключительно в середине электрической цепи, хотя имеет те же функции, что и два других DPV.

Чтобы многоуровневая проводка не мешала дальнейшему ремонту, ее стараются вести на расстоянии 15-20 см ниже уровня потолка

Двойной кроссоверный переключатель имеет необычную конструкцию с сквозным проходом. контакт.Один из проводов, идущих от первого переключателя, всегда подключен к нему, независимо от положения переключателя. Он замыкается в обоих положениях ДПВ крестового типа, что обеспечивает работу всей электрической цепи.

Средний поперечный переключатель не взаимозаменяем с конечными устройствами. К рассматриваемой схеме можно добавить бесконечное количество таких промежуточных устройств, увеличивая количество зон управления включением / выключением света в помещении. Но усложнение схемы влечет за собой увеличение количества необходимых проводов и стробоскопов в стенах, что не добавит радости при самостоятельном монтаже проводки.

По мере увеличения количества зон управления сложность электромонтажа не сильно увеличивается, но количество переключателей необходимо учитывать при определении размеров распределительной коробки

Для установки дополнительного DPV необходимо будет сделать еще один паз от распределительной коробки для прокладки кабеля. Он должен вместить до 8 ядер: 4 от первого коммутатора и 4 от второго.

Если электрик устанавливается профессионалами и есть финансовая возможность установить все выключатели, то использование ДПВ с трехзонным управлением для этого — отличный вариант.

Установка распределительной коробки

Все провода при установке DPV должны быть сосредоточены в соединительной коробке. Это уменьшит количество вспышек и упростит обслуживание электропроводки в случае изменения количества ламп или их схемы включения.

Желательно разместить между двумя концевыми выключателями на уровне осветительной арматуры, расположенной в центре комнаты. Однако окончательный выбор места установки основывается на конкретной конфигурации помещения и особенностях расположения элементов электрической схемы.

Самозажимные клеммы обеспечивают плотное соединение, прочность которого не меняется со временем. Они безопасны и удобны в эксплуатации

Худший вариант подключения проводов в распределительной коробке — обычная скрутка изолентой. Этот метод может привести к нагреву изоляции и последующему возгоранию. Соединять жилы лучше всего с помощью специальных клемм, поскольку они обеспечивают простоту монтажа и последующего обслуживания.

Последовательность действий при установке DPV

Самостоятельная установка двухклавишного проходного выключателя требует не только предварительной теоретической подготовки, но и знания алгоритма монтажных работ.Важно выполнить все процессы за один проход, ничего не переделывая из-за пропуска какого-либо этапа. Далее будет описана пошаговая инструкция по установке двухзонного ДПВ.

Шаг №1: проектирование … На этом этапе выполняются следующие действия:

Нарисовывается общая электрическая схема.
Расположение распределительной коробки определяется с учетом максимальной экономии на длине проводов.
Подсчитаны метраж необходимых электрических кабелей и их тип.
Расположение переключателей определяется с учетом удобства использования.
Выбирается тип установки: скрытая или открытая (в ящиках).

Вы можете самостоятельно спроектировать размещение ДПВ на листе бумаги. Проблем возникнуть не должно, ведь подробные аналогичные схемы доступны в Интернете.

Шаг №2: приобретите кабели , выключатели, элементы распределительной коробки. Лучше приобретать многожильные провода, чтобы их было удобно гнуть в розетках.

В розеточной коробке не должно быть слишком много проводов, чтобы они не погнулись и не сломались при фиксации выключателя

Шаг №3: установка распределительной коробки … Именно от нее и нужно для начала подвести провод к остальным устройствам. Распределительный ящик расположен на расстоянии 15-30 см от потолка на видном месте. Подключать его к электросети необходимо только после полной сборки всей системы.

Шаг №4: и подготовка к монтажу осветительных приборов.

Шаг № 5: измерьте длину кабеля между точками электрической схемы и отрежьте необходимые отрезки. В этом случае необходимо сделать запас в 10-15 см для подключения каждого устройства. Провода укладывают в гофру или кабельные каналы, чтобы они не подвергались воздействию влаги во время паводков и оклейки обоев.

Гофра защитит провода от короткого замыкания в случае неожиданного затопления стен соседями или дождем, избавляя от необходимости искать зазор по всей плите

Шаг 6: соедините кабели , распределительные коробки, выключатели и лампы в единую систему.На обратной стороне DPV должна быть указана электрическая схема, которую необходимо соблюдать. В конце нужно проверить с помощью мультиметра работоспособность всех элементов системы.

Металлические части светильников должны быть заземлены. Несоблюдение этого правила может привести к поражению человека электрическим током. Кроме того, «ноль» должен идти непосредственно к осветительным приборам, а не к «фазе».

Шаг 7: подключитесь к сети и проверьте .

При успешной проверке системы можно отключить электричество в квартире и приступить к косметическому ремонту: заделать бороздки, закрыть распределительную коробку.

Самостоятельно подключить двухклавишные проходные выключатели в доме несложно. В этом случае важно строго соблюдать схему подключения и следовать описанному алгоритму действий. Результатом успешной работы станет экономия на электричестве и комфорт жителей при регулировке освещения.

Есть ли у вас личный опыт установки двухклавишных сквозных переключателей? Дайте, пожалуйста, дельный совет начинающим мастерам-мастерам. Расскажите о тонкостях установки, которые известны только вам.Оставляйте свои комментарии в блоке под статьей.

Если вы включите двухклавишный переключатель в электрическую цепь комнаты, это создаст дополнительные преимущества в управлении освещением. Например, с помощью этого переключателя, если вы установите его рядом с кроватью, вы сможете включить освещение в комнате, не вставая с постели. Или, например, одним ключом можно включить одну лампу в люстре, а другой — еще две такие же лампы, что еще больше усилит освещение.Кстати, сейчас цена на электромонтаж вполне приемлема. Доверьте эту работу специалистам.

Обычно в быту используются простые однокнопочные переключатели. Но часто по тем или иным причинам люди вынуждены заменять простой одноклавишный переключатель на двухклавишный.
Продукция этого типа имеет множество различных модификаций, но, как правило, все они работают по схеме «2 входа / 4 выхода». Теоретически получается, что это просто два однокнопочных переключателя сквозного типа, соединенных в одной конструкции.Также следует отметить, что эти устройства, несмотря на их разнообразный внешний вид, работают только парами. Включение только одного изделия в электрическую схему абсолютно бесполезно.

Как работает двухклавишный переключатель

Для того, чтобы правильно включить это устройство в схему, нужно иметь представление о том, как он работает. Вообще его точное название не «переключатель», а «переключатель», потому что в момент нажатия клавиши контактная группа переключается (переворачивается), и ранее разомкнутая цепь замыкается или наоборот.
Для того, чтобы понять принцип работы двухклавишного переключателя, сначала следует понять, как работает переключатель с 1-м ключом, схема которого приведена ниже:
Из предоставленного чертежа становится ясно, что фазный провод подключен только к одному устройству (Off 1). Индикатор горит между следующим (Выкл. 2) и нулевым контуром. Оба устройства соединены проводниками. Путем передачи (переключения) контактов появляется возможность управлять освещением. Лампа загорится, если положение в каждом переключателе одинаковое, поскольку только этот вариант будет способствовать замыканию электрической цепи.Он погаснет при изменении положения ключа в одном из переключателей, что приведет к переносу контактной группы и размыканию цепи.

Характеристики 2 кулисных переключателей

Рассмотрим следующий рисунок.

Как видно из него, 2 фазных провода подключены к 1 устройству, следовательно, есть два ключа. А значит, промежуточных проводов между переключателями тоже должно быть в 2 раза больше, то есть 4.

Эта схема называется «2 входа / 4 выхода», что, если посмотреть на нее со стороны, напоминает обычное реле с 2 парами контактов, работающее по принципу ручного переключения.Такие выключатели предназначены для работы с двумя разными лампами, светильниками или их группами, соединенными параллельно.

Порядок подключения 2-клавишного проходного переключателя

Соедините контактные группы устройств между собой.
Подключите осветительные приборы.
Подключите к ним нейтральный провод и провода от проходного устройства.
Проверить правильность сборки схемы.
Подсоедините фазный провод.

Стоит помнить, что при проведении электромонтажных работ подавать питание в схему только в крайнем случае!

Принципы подключения

Конструктивные особенности выключателей разных производителей могут несколько отличаться, но в целом принцип у них одинаковый.Перед тем, как приступить к установке выключателя, необходимо его визуально изучить, чтобы определить его схему, что в большинстве случаев очень просто, к тому же схема должна входить в комплект устройства.

Варианты схем с разными методами управления

Двухпозиционное управление

это самая простая схема … Чтобы не запутаться, желательно использовать кабель, каждая жила которого имеет оплетку разного цвета. Как долго его нужно прожить? «- к выходам, 4 выхода и пара запасных.Получается минимум 8 токопроводящих жил. В том случае, если заземление предусмотрено, то еще +2 штуки и получается 10. Если по какой-то причине выйдет из строя одна из жил, проще будет использовать одну из запасных, чем полностью заменить кабель, а значит сток никогда не повредит.

При работе с двух точек схема подключения выглядит следующим образом:

Трехточечное управление

Такая схема более сложная и используется очень редко, например, для включения освещения на лестничных клетках с несколькими пролетами или в просторных холлах с более чем двумя дверями.В помещениях, где у входной двери установлена 1 КПП, а нужно управлять освещением с других точек. В этих случаях также может потребоваться перекрестный переключатель, который монтируется в цепи вместе с вводами.

Таким образом, мы видим, что сложностей в установке и подключении 2-х клавишного сквозного переключателя нет, главное определить, где фаза, а где ноль, что несложно сделать, прибегнув к простой индикатор.

Также следует обратить внимание на следующее:

При установке устройства следует подключать только контакты одного типа, так как при возникновении путаницы сеть может работать некорректно, или вообще не работать, а в некоторых случаях просто может произойти короткое замыкание.
Отличие таких переключателей от обычных заключается в том, что первые не имеют четко обозначенных положений «выключено» и «включено», управление осуществляется просто методом переключения ключа из одного положения в другое. Поэтому сначала придется заново привыкать к таким устройствам.
Во многих многоквартирных домах нет заземляющего провода (третьего провода в кабеле электропроводки). Но там, где он проходит, не стоит забывать об этом при установке осветительной сети с проходными выключателями.
Если используются жилы одного цвета, их концы должны быть промаркированы, что может значительно облегчить установку.

Приобретая кабель в специализированном магазине, перед использованием проверьте его на наличие дефектов. Как правило, повреждение оболочки и другие внешние нарушения обнаружить несложно, а вот внутренние повреждения можно обнаружить только с помощью тестера. Часто сердечники внутри кабеля обрываются из-за неправильной намотки его на центральный барабан, либо сердечник может оборваться из-за неправильной транспортировки катушки кабеля.

Видео: Схема подключения переключателя проходного действия

Включение таких проходных выключателей в электрическую / цепь создает дополнительные удобства для управления освещением в частных домах или больших помещениях, например, на складах, в производственных помещениях и т.п. Хотя для владельцев квартир эти устройства представляют интерес. Как вариант — установка в спальне, которая отключит свет от другой «точки», расположенной возле кровати.

Но, как правило, в основном подразумеваются продукты с одним ключом.Это самый простой вариант. Разберемся, что такое двухклавишный сквозной переключатель, в чем его особенность и как правильно подключить устройство.

Двухклавишные проходные переключатели доступны в нескольких версиях. Далее — упор на наиболее распространенный вид продукции, работающий по схеме «2 входа / 4 выхода». Это не что иное, как комбинированный вариант двух однокнопочных переключателей проходного типа. Следует отметить, что такие устройства вне зависимости от модификации работают только парами.Устанавливать только одно изделие в электрическую / цепь совершенно бессмысленно.

Принцип работы переключателя проходного действия

Без базовых знаний об устройстве двухклавишного переключателя вряд ли удастся понять, по какой схеме и как подключить самостоятельно. Более точное название этого устройства, исходя из особенностей его функционирования, — выключатель, так как в момент нажатия на кнопку контактная группа перебрасывается, и цепь переключается с «замкнутого» («разомкнутого»). ) положение на противоположное.

Изучение принципа работы желательно начать с одноклавишного аналога. Схема его подключения представлена на рисунке.

Из него видно, что фазный провод подводится только к одному устройству (№1). Между другой (№2) и нулевой цепью включается осветительный прибор. Оба ввода соединены проводниками. Освещением можно управлять, меняя местами контакты. Свет будет гореть, когда их положение в каждом из продуктов совпадает.Это соответствует короткому замыканию. Осветитель погаснет при условии, что в одном из устройств изменится положение клавиши и, соответственно, контактная группа.

Характеристики двухклавишных устройств

Устройство №1 имеет 2 фазных провода. Соответственно есть два ключа.

Промежуточных проводов, соединяющих выключатели, не 2, а 4.

Это называется «2 входа / 4 выхода». Двухклавишный проходной выключатель, если посмотреть на его схему, напоминает обычное реле, имеющее 2 пары контактов, только с ручным переключением.Устройство предназначено для управления работой 2-х разных светильников (или групп устройств, состоящих из образцов, соединенных параллельно).

Порядок подключения 2-клавишного переключателя

Подключение контактных групп устройств друг к другу.
Подключение осветительных приборов.
Подключение к ним нулевого провода и проводов от проходного устройства.
Проверка правильности сборки цепи.
Подключение фазных проводов.При любых электромонтажных работах «питание» (мощность) подается в схему в последнюю очередь !!!

Схемы подключения

Дизайн устройств разных производителей может незначительно отличаться. Поэтому дальше — только общий порядок включения в схему. Перед тем, как приступить к установке приобретенного сквозного выключателя, необходимо внимательно изучить его схему, которая в обязательном порядке приводится в сопроводительной документации к любому электротехническому устройству.

Варианты схем по способу контроля

Изготовлено из двух точек

Схема самая простая. Чтобы избежать путаницы с кабелем, лучше всего использовать кабель с цветной оплеткой. Сколько их должно быть? На входах — 2, с выходов — 4, обязательна пара запасных. Итого — не менее 8 токопроводящих жил. Если заземление предусмотрено, то плюс 2 шт. В случае обрыва какой-либо из линий сделать 2 переключения намного проще, чем заменить кабели (провода).

При управлении в двух направлениях схема выглядит так:

Из трех точек

Это включение несколько сложнее и используется гораздо реже. Например, на лестницах с несколькими пролетами (при выключенном «секционном» освещении). Или в залах с более чем двумя дверями. В комнатах, когда у дверей ставится 1 КПП, а нужно управлять освещением с двух других точек. В таких случаях вам также понадобится перекрестный переключатель.Отдельно не монтируется — только вместе с КПП.

Оказывается, в подключении сквозного устройства с 2 ключами нет ничего сложного. Просто нужно правильно определить, где фаза и ноль в разветвлении / коробке (по индикатору).

В заметке:

При установке устройств необходимо подключать только их контакты одного типа (из одинаковых пар). Путаница приведет к тому, что схема не будет работать!
В отличие от обычных переключателей, на контрольно-пропускных пунктах нет фиксированных положений «включено» и «выключено».Управление освещением осуществляется только перемещением соответствующей клавиши в другое положение. Поэтому к таким устройствам, возможно, придется сначала привыкнуть.
В большинстве многоквартирных домов в проводке отсутствует третий провод (земля). Но там, где он заложен, при подключении проходных выключателей и осветительных приборов нельзя забывать об этом.
При использовании проводов одного цвета необходимо промаркировать их концы. Это значительно упростит их подключение на месте.

И последнее.Если провод (кабель) только что был приобретен в магазине, это не означает автоматически, что он не имеет дефектов. Внешние повреждения заметить несложно, а вот внутренние — не так-то просто. И есть обрывы — из-за неточной намотки кабеля на катушку (барабан) на производстве, при транспортировке, погрузке / разгрузке.

Вывод — перед прокладкой кабеля (провода) в стену (под плинтус) его необходимо проверить на обрыв. Нет смысла объяснять, что такое «непрерывность» линии с помощью простого мультиметра.Кто этого не знает, независимым электронным редактированием заниматься не будет.

Удачи в «автоматизации» домашнего освещения!

Приветствую всех начинающих электриков! В этой статье мы постараемся разобраться в хитрой схеме подключения двухклавишного переключателя через него. Слово «проход» означает, что он управляет освещением из двух или более мест. Мол, он зажег свет в коридоре, ПРОШЕЛ и выключил на другом конце. Слово «двухклавишный» означает, что у него ровно две клавиши.Когда обычно используются такие переключатели? По сути, почти 100 процентов современный ремонт.

Проходные выключатели очень удобны в быту

Конкретный пример — брачная кровать и два бра (бра) над ней. Согласитесь, удобное и распространенное решение. С каждой стороны кровати по два ключа. Вот ты лежишь и рассказываешь жене невероятно интересную и захватывающую историю о рыбалке, как ты сегодня вытащил из воды здоровенного леща, а потом, как гром среди ясного неба, понимаешь, что ей так «интересно», что она упала давно спит.И свет горит, нужно выключить. Возьмите и выключите весь свет со своей стороны кровати, вам не нужно никуда вставать. И вы думаете, какой вы красивый мужчина, что предусмотрели двухклавишные переключатели.

Для уже упомянутых длинных коридоров, опять же, такое решение напрашивается само собой. В ситуациях, когда ламп много, но не все они должны гореть одновременно. В целом вещь удобная и нужная. Схема двухклавишного переключателя через два места

Как подключить двухклавишный проходной переключатель из двух мест

И так как теперь все стало для всех резко понятно, приступаем к процедуре монтажа нашей схемы с двумя -ключевые проходные переключатели.

Схема управления освещением с двух мест

А так как теперь все стало для всех резко понятно, приступаем к процедуре монтажа нашей схемы — как подключить двухклавишный проходной выключатель.

1) Монтируем распределительную коробку. Туда должно пройти ровно 7 кабелей. 4 от выключателей (по 2 от каждого, т.к. контактов 6, а провода трехжильные), 2 от осветительных групп и кабель питания. 7 кабелей — это 21 провод, они разведены на 9 контактов, их легко увидеть на полной принципиальной схеме: Здесь важно понимать, что не все части схемы могут учитывать цветовое соответствие.На отрезках от коробки до переключателей этого делать нельзя и нужно вбивать болт в цвета.

2) Устанавливаем розеточные коробки в стены в тех местах, где запланированы выключатели, и прокладываем в них 2 соответствующих кабеля от распределительной коробки.

3) Чтобы не запутаться в проводниках, необходимо запастись мультиметром. В режиме звонка можно легко идентифицировать все провода, рекомендую сразу их подписать. Подключите входы и выходы согласно схеме, и будет вам счастье.Фаза поступает на оба входных контакта первого переключателя, на входы второго навешиваются провода от ламп. Выходы переключателей соединены между собой. Понятно, что без разводки можно вообще обойтись, тогда для подключения выходов проще использовать четырехжильный кабель.

Автоматический выключатель с тремя точками

Но что, если нам нужно управлять светом из трех или даже более точек? В этой непростой жизненной ситуации нам на помощь приходит так называемый двухкнопочный крестовой переключатель.В этом случае у нас будет два крайних двухклавишных переключателя и один или несколько перекрестных переключателей. Таким образом, если у нас есть управление с пяти мест, нам понадобится 2 сквозных и 3 перекрестных переключателя. Правда, такая схема становится просто чудовищной по своей сложности.

У этих монстров целых 8 контактов — 4 входа (для предыдущего переключателя) и 4 выхода (для следующего). По принципу работы такое устройство приравнивается к двум двухклавишным проходам в одном корпусе, на схеме ниже это хорошо видно. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!Но здесь возникает еще одна проблема — такие вундервалы вряд ли удастся найти в магазинах, придется делать много подключений и использовать в проводке 4-х жильные провода; так что хорошенько подумайте, стоит ли оно того.

Трехточечная схема управления с перекрестным переключателем

Мы видим, что в этом случае у нас будут гореть обе лампы, но если изменить положение любого из трех переключателей, цепь разомкнется. Точно так же вы можете снова включить свет откуда угодно. Следует добавить, что из сквозного переключателя всегда можно сделать обычный переключатель, если, например, он остался лишним.Кроме того, двухклавишный сквозной переключатель можно использовать как одноклавишный кросс, для этого нужно замкнуть 2 контакта и одновременно нажать обе клавиши, либо, если конструкция позволяет, заменить 2 клавиши одной. большой.

Как видите, работать со сквозными переключателями не так уж и сложно, если вы хорошо представляете схему по соединению в голове. Что касается того, какую марку продукции лучше покупать, то профессиональные электрики чаще всего рекомендуют всем известные Legrand, Scheider Electric, ABB и Makel.Их продукция по праву пользуется популярностью благодаря надежности и дизайну.

В контакте с

Для повышения комфорта эксплуатации осветительных приборов используются контрольно-пропускные пункты, позволяющие управлять освещением помещений с двух и более мест. Иногда это не только удобство, но и необходимость.

Чаще всего схему подключения переключателя проходного на 2 места используют в следующих местах, а именно:

… Установив коммутационные устройства на 1 и 2 этаже, вы можете включить свет, подняться или опустить и выключить свет. В домах более 2-х этажей в схему можно добавить дополнительные устройства;
… Один выключатель установлен возле двери, другой — рядом;
… Выключатели устанавливаются в начале и конце помещения.

Этот список можно хранить довольно долго, так как для каждого случая существует свой вариант использования для систем сквозной коммутации.Чтобы сэкономить время и деньги, все операции можно проводить самостоятельно, при соблюдении рекомендаций, которые будут даны в этой статье.

Читайте в статье

Что такое сквозной переключатель и его отличие от обычного переключателя

Сквозной переключатель — это устройство, которое позволяет управлять одним источником света из двух или более мест. Схемы их подключения к электросети несколько сложнее, так как подразумевают установку нескольких коммутационных устройств.

Освещение с проходными коммутационными аппаратами, как правило, монтируется на, в, длинном и садовом. Такая схема дает возможность включить свет в одном месте и выключить в другом, не прибегая к первому выключателю.

Чтобы понять, чем коммутатор отличается от коммутатора, необходимо сначала определить термины.

Lezard

Китайский производитель Lezard входит в состав компании Legrand, но от родного бренда остается только стильный дизайн, а иногда случаются сбои в качестве сборки.Но за такую стоимость качество соответствующее.

Wessen

Wessen — один из лидеров рынка электротехники в России, дочернее предприятие Schneider Electric. Благодаря этому вся продукция проходит строгий контроль качества и оснащена новейшими технологиями, которые были разработаны в области электротехники. Компания предлагает потребителю широкий выбор товаров с универсальным дизайном, что позволяет им вписаться практически в любые.

Наибольшей популярностью у российских покупателей пользуется серия Rondo.Все изделия этой серии предназначены для скрытой установки и обладают необходимыми функциями безопасности. Кроме того, декоративные рамки переключателей легко заменяются, что дает возможность адаптировать их к любому интерьеру и воплотить собственные дизайнерские идеи.

Makel

Турецкий бренд, давно завоевавший популярность у российских потребителей. Продукция Makel функциональна, надежна и безопасна, и, несмотря на кажущуюся простую конструкцию, привлекает внимание.

Автоматические выключатели Makel обеспечивают возможность подключения петлей без использования распределительных коробок.Это делает установку изделий простой и удобной в использовании.

Модельный ряд Legrand

Обзор моделей VIKO

Lezard

Wessen

При установке выключателей обязательно убедитесь в отсутствии электрического тока по индикатору.

Самой удобной для удобства использования считается высота 900 мм от пола. Выключатель лучше размещать от дверного проема на расстоянии 200 мм.

Если устройство устанавливается на открытом воздухе, следует приобретать переключатели с классом защиты не ниже IP44.

Перед установкой сначала нужно по индикатору определить фазный провод и разметить его. Это облегчит дальнейшее подключение сквозного переключателя.

DIY Tutorial: Как подключить коммутатор к электрическому шнуру

Как установить выключатель на шнур лампы

Есть довольно много причин, по которым вы можете захотеть добавить встроенный шнур в свой проект по восстановлению освещения или электрооборудования: возможно, у вас нет другого способа включить и выключить прибор (кроме отключения его!), Может быть, переключатель на розетке слишком труднодоступен, или, возможно, вам просто нужна дополнительная опция для облегчения доступа! Здесь мы обсудим основы установки переключателя включения / выключения с винтовыми клеммами, особенно на провод, покрытый тканью Snake Head Vintage.

Во-первых, если вы никогда раньше не работали с обтянутыми тканью электрическими шнурами, вы можете просмотреть другую публикацию в нашем блоге «Как зачистить и подготовить тканевые шнуры для проводки». С использованием Обтянутый тканью электрический шнур — отличный способ добавить уникального блеска, ярких цветов и аутентичного винтажного вида любому устройству!

Пошаговая инструкция — Присоединение тросового переключателя:

1) Ключ к любому шнуровому выключателю прост: вы ТОЛЬКО режете ГОРЯЧИЙ провод.Все остальные провода останутся неразрезанными и пройдут через канал в переключателе. Функционально переключатель действует как цепь прерыватель: в положении «выключено» выключатель — это не , завершающий соединение через горячие провода, в положении «включено» переключатель находится в положении , позволяя замкнуть цепь.

Горячий провод будет ЧЕРНЫМ или «немаркированным», тогда как нейтральный провод будет БЕЛЫМ или «маркированным», как в случае с трассирующим швом на ткани или полосой на проводе под тканью.Итак: горячее режется, нейтральное — нет. Если есть зеленый провод заземления (как в наших 3-проводных круглых шнурах), зеленый провод также остается неразрезанным.

Исключения: иногда цвет провода будет другим, коричневый иногда используется как горячий вместо черного, а синий иногда используется как нейтральный вместо белого. У двухжильного параллельного шнура маркировка находится на стороне провода: гладкая сторона — горячая, ребристая — нейтральная.

2) Решите, куда вы хотите поместить свой коммутатор! На что следует обратить внимание: куда пойдет этот светильник? Где будет ближайшая розетка и хочу ли я, чтобы выключатель был ближе к розетке или ближе к прибору? Если вы подключаете лампу, для которой требуется много шнура внутри, обязательно учтите это: обычное место для включения выключателя находится в 1-2 футах от основания лампы.Другие предпочтут разместить его в нескольких футах от розетки, чтобы переключатель был ближе к стене, или иногда на полпути, если это позволяет вам достаточно провисать, чтобы поднять доступ к переключателю на уровень стола или тумбочки.

3) Для скрученных шнуров обрежьте горячий провод в центре того места, где вы хотите разместить переключатель. Если вы не можете определить, какой из проводов горячий, с внешней стороны ткани, у вас есть несколько способов выяснить это: вы можете провести линию от одного конца шнура или осторожно отогнуть ткань немного. пятно на одном из проводов.Если вы угадали, отлично, разрежьте! Если вы угадали неправильно, хорошо, что это место все равно будет закрыто внутри переключателя, не беда. Отрежьте горячий провод и зачистите оба конца, вы можете использовать тонкий кусок изоленты, чтобы лучше удерживать ткань на месте и предотвратить ее истирание. Пропустите неразрезанный нейтральный провод через сквозной канал. Оберните оголенные концы горячих проводов вокруг винтов под головкой, обернув их в том же направлении, в котором будет вращаться винт: при затягивании нужно втягивать провод дальше, а не выталкивать.

4) Для круглых шнуров и шнуров с оплеткой сначала необходимо разрезать внешнюю ткань или виниловую оболочку, покрывающую внутренние провода. Заклейте место, где нужно разрезать, и используйте бритвенный нож, чтобы ОЧЕНЬ ВНИМАТЕЛЬНО надрезать внешнюю ткань (а если это трехжильный круглый шнур, внешняя виниловая оболочка прямо под тканью) и снимите ее, обнажив провода внутри . Отрежьте горячий провод в центре и выполните ту же процедуру, что и в шаге 3, чтобы выполнить соединения.

Pro Совет: Мы рекомендуем эти переключатели для круглых шнуров и шнуров с оплеткой, они имеют большее отверстие, что упрощает установку проводки.Если вы решите использовать один из других наших переключателей на круглом шнуре, вы также можете немного отпилить отверстие: пластик легко подпилить, и его не нужно много, чтобы открыть для легкого размещения.

5) Для параллельного (плоского) шнура процесс аналогичен другим стилям шнура, за исключением того, что вам также придется разделить два провода друг от друга. Заклеив лентой то место, где вы собираетесь разместить выключатель, используйте бритвенный нож, чтобы сначала снять ткань со шнура, затем прорежьте центр двухжильного формованного провода и осторожно отделите два провода друг от друга.
