Прибор для определения проводки в стене: Детекторы металла | скрытой проводки купить по низким ценам в интернет-магазине ВсеИнструменту.ру

Прибор для определения проводки в стене: Детекторы металла | скрытой проводки купить по низким ценам в интернет-магазине ВсеИнструменту.ру

Содержание

виды и их основные функции, принцип работы системы поиска

Иной раз стремление отдохнуть на природе за пределами города настолько велико, что люди просто покупают себе загородный дом. После покупки, как правило, производится ремонт, причём некосметический, а кардинальная работа, которая затрагивает даже электропроводку, но именно тут часто появляются трудности.

В частных домах, особенно если речь идёт о старых постройках, отсутствуют планы электропроводки. Как правило, вся система установлена в стены, и найти её достаточно трудно, но можно при помощи детектора обнаружить скрытую проводку. Этот прибор разделяется на множество типов. Его можно приобрести как на строительном рынке, так и сделать своими руками, причём даже если человек не имеет определённых навыков в электрике.

Основные функции детектора проводки

Во время ремонта в частном доме может потребоваться не только перепланировка электрической системы, но и могут просто возникнуть проблемы, если захочется, например, забить гвоздь, а там проходит проводка. В итоге, в лучшем случае придётся вскрывать стенку и восстанавливать проводку, а может быть и так, что человек получит серьёзную травму от разряда электричества. Поэтому при проведении работы с электрической проводкой нужно использовать специальный прибор для обнаружения электрической системы в стене.

Кроме того, такой прибор можно использовать не только во время ремонта, но и просто, если захотелось установить декор, а точнее, прибить картину или установить дополнительную розетку. Причин для использования детектора, как видно может быть много. Само собой, что можно обойтись и без детектора, а просто логически угадать расположение проводки, которая может идти либо в горизонтальном направлении или по вертикали, но такой способ достаточно рискованный. Детектор поиска скрытой проводки позволяет точно определить расположение всех кабелей.

Виды приборов для поиска скрытой проводки

В наше время существует большое количество моделей детекторов, предназначенных для поиска скрытой проводки. Если раньше можно было определить только их положение, оценить план электрической системы или просто найти металлические предметы в стене, то современные модели могут определить даже разрывы в проводке. Иной раз это очень помогает, так как при разрыве проводки не придётся вскрывать всю стену в поисках дефекта, а достаточно просто пробить дыру на месте поломки. Детекторы также можно разделить по типу:

  • поиска по глубине залеганий кабелей;
  • материалу кабелей;
  • по времени работы;
  • количеству дополнительных функций.

Самая простая модель, называется электростатическим прибором. Он дешевле относительно других моделей и, к тому же прост в использовании. Ещё одно преимущество этой модели в том, что прибор может обнаружить проводку, захватывая большой радиус стены, и поэтому не придётся проверять каждый сантиметр поверхности. У этого детектора, также имеется и несколько существенных недостатков. К примеру, его нельзя использовать в помещении, если электричество просто выключено. Кроме того, в местах с повышенной влажностью, таких как гаражи, бани, сауны, прибор просто не будет работать. Также прибор не может, обнаружит проводку, если стена состоит из металлического материала.

Есть ещё один бюджетный вариант, детектора для обнаружения скрытой проводки. Этот детектор работает по принципу электромагнитного импульса, что позволяет находить положение проводки с большой точностью. Он может зафиксировать местоположение даже проводки, которая имеет нагрузку всего лишь 1 кВт, то есть способен распознавать нахождение кабеля даже в выключенном состоянии. Детектор фактически реагирует на металл, который входит в состав проводки, но такой вариант не всегда на руку при проверке.

В частных домах, которые построены из деревянного материала, детектор будет работать хорошо. В случае, если постройка выполнена из панельных элементов, в состав которых входят стальные прутья, то детектор будет реагировать на любое присутствие металла.

Наиболее востребованным на сегодняшний день считается комбинированный детектор для обнаружения скрытой проводки. Он позволяет с высокой точностью находить месторасположение электрической системы. Кроме того, можно выбрать функцию работы с этим прибором. Таким образом, можно определить разрывы кабеля, нахождение цветных металлов, дерева или пластикового материала. Комбинированные детекторы имеют только один существенный недостаток — высокую стоимость.

Как правильно выбрать детектор скрытой проводки?

Разнообразие детекторов для обнаружения скрытой проводки достаточно большое на современном строительном рынке. Поэтому перед тем как отправиться за покупкой, нужно определиться для каких целей он будет предназначаться. Так, например, он может использоваться только один раз или многократно. Детектор может быть нужен для обнаружения простой схемы кабеля или для поисков всех скрытых деталей в стене помещения.

Стоит также взять во внимание его характеристики. Речь идёт о мощности, глубине сканирования стены и времени работы. Если выбрать неправильный тип прибора, то можно просто пропустить некоторый участок кабеля, так как прибор просто не рассчитан на достаточно большую глубину сканирования.

Профессиональные модели прибора используют, как правило, на предприятиях, где глубина залегание кабелей может быть достаточно большой. Такой прибор, безусловно, обнаружит проводку на любой глубине залегания, но из-за своей высокой стоимости он просто не нужен для работы в бытовых условиях. Если речь идёт о проверке наличия проводки в частном доме или квартире, подойдёт простой тип, который точно укажет расположение электрической сети. Самый простой тип детектора, который работает при включённом электричестве, как правило, не очень эффективен, но подойдёт для разового использования и убережёт от получения травмы и ожогов.

Система поиска скрытой проводки

Как правило, все детекторы скрытой проводки работают по принципу обнаружения электрического поля. Дорогие модели могут обнаружить такое поле даже при выключенном состоянии электричества. Детектор улавливает электрическое поле и посылает сигнал, который и укажет на местоположение кабеля.

Перед началом работы прибор включается с помощью специальной кнопки, расположенной на корпусе устройства. Как правило, сразу после включения он сам начинает калибровку, для более точной работы в дальнейшем. В это время нельзя мешать калибровке или подносить прибор к стене, где проводки просто нет, но можно помочь, если установить устройство на место, где точно проходить кабель.

После того как калибровка закончилась, можно приступать к работе. Прибор проводится по всей поверхности стены. Сигнал об обнаружении проводки поступит тогда, когда устройство обнаружит кабель. Как правило, время проведения такой работы зависит от качества модели детектора. Как уже говорилось ранее, детектор может использоваться на больших зонах поверхности стены, в то время как дешёвые модели могут фиксировать сигнал от электрического поля только в диапазоне нескольких сантиметров.

Кроме того, работа прибора также зависит и оттого, находятся под напряжением кабеля или нет. Дешёвые модели могут просто не работать на влажных поверхностях или в местах с толстым слоем отделочного материала или просто показывать неточные результаты.

Детектор обнаружения скрытой проводки своими руками

Само собой, что купить устройство для обнаружения скрытой проводки намного проще, но если он будет использоваться только на любительском уровне, то достаточно будет и прибора, который можно сделать просто своими руками. Он сможет работать только на местах проведения кабеля, которые находятся под напряжением и точность показателей будет не такой высокой. Но устройство подойдёт в случае, если нужно просто сделать отверстие для картины и убедиться в том, что в стене нет кабеля.

Схем по созданию своего детектора в интернете достаточно много, но все они построены по одному принципу. Необходимо:

  • подобрать материал;
  • собрать устройство.

Для того чтобы собрать самый простой детектор скрытой проводки потребуется найти стрелочный омметр и обычный полевой транзистор. Все эти детали можно купить на любом строительном рынке по сходной цене. Также можно использовать в приборе ещё и головной телефон, который имеет аккумулятор. В таком случае устройство покажет нахождение электропроводки не только с помощью отклонения стрелки, но и будет слышен характерный сигнал. Телефон нужен только для комфортного использования устройства, а на все остальные параметры он не оказывает влияния.

Сборка всех необходимых деталей проходит достаточно быстро. Нужно всего лишь присоединить омметр к полевому транзистору и начать проверку стены на наличие электропроводки. Как правило, если кабель есть и прибор улавливает электромагнитное поле, то стрелка просто отклоняется вбок в местах, где мощность самая большая.

В случае с присоединением телефона, принцип работы не меняется. Тут различия в том, что при поиске кабеля, устройство будет издавать сигнал, который по мере приближения к электромагнитному полю будет просто нарастать.

Весь принцип работы самодельного детектора для обнаружения проводки строиться именно на свойствах полевого транзистора.

Как видно, такой прибор не особенно мощный и может использоваться только на небольшой глубине залегания проводки. К тому же работать он будет, только в том случае, если есть напряжение. Как правило, он подходит для работы в бытовых условиях, но если проходит проверка на предприятии или человек занимается ремонтными или строительными работами, то лучше всего приобретать мультидетектор. Он может и стоит дороже, но зато он значительно упрощает работу и повышает точность поиска кабелей.

Модели детекторов для поиска скрытой проводки

На рынке представлено большое разнообразие детекторов. Самыми популярными и универсальными считаются:

  • модель LA-1010, предназначена для поиска кабелей на сравнительно небольшой глубине. Может также использоваться в виде нивелира или лазерной указки. Преимущество в функциях, которые позволяют искать проводники переменного напряжения, а также конструкции из деревянного и металлического материала.
  • модель LA-1014. Подходит не только для обнаружения скрытой проводки, но также позволяет находить обрывы в системе кабелей, перехлёст жил или короткие замыкания.
  • модель S-Line. предназначена для обнаружения скрытой проводки, а также металлических, деревянных и гипсокартонных конструкций на большой глубине. Эта модель относится к строительным типам. Имеет автоматическую калибровку, а также прочный и удобный для использования корпус.
  • модель TS-72. Простой тип детектора, который используется преимущественно в быту. Может обнаружить проводку во включённом и отключённом состоянии, а также металлические и деревянные скрытые конструкции.

Благодаря разнообразию детекторов для обнаружения скрытой проводки, можно значительно упростить работу в строительной сфере, ремонте или просто при установке какого-либо элемента интерьера, когда нужно пробивать стенку. Прибор также позволяет снизить уровень опасности для здоровья человека при работе с электросетью.

Как найти проводку в стене без прибора своими руками или с помощью мультиметра

Найти электропроводку с помощью специальных приборов, задача не сказать чтобы сложная. Здесь все зависит от качества, стоимости аппарата, а также от правильной настройки и умения им пользоваться. А что делать, если приборов у вас никаких нет, от слова вообще, а проводку найти необходимо прямо сейчас.

Тут уже надо вспоминать старые действенные методы, которые зачастую помогают, но полагаться на них со 100% вероятностью все же не стоит. Тем более, что некоторые китайские индикаторы проводки, стоят сущие копейки, а позволяют сузить пространство для поиска до нескольких сантиметров.

Демонтаж обоев

Если вы проводите дома капитальный ремонт, и нынешнее состояние стен и обоев вас не слишком беспокоит, можно попросту содрать все лишнее со стены, вплоть до основания (кирпич или бетон). Старые штробы после этого могут быть видны визуально, либо прощупываться наощупь, благодаря выпуклостям или наоборот характерным углублениям.
Если стена вообще не оштукатурена, а под обоями голый бетон, то кабельные штробы будут 100% видны даже невооруженным взглядом.

Поиск проводов в стене радиоприемником

Еще один способ — задействование обыкновенного радиоприемника. Настраиваете его на частоту сто килогерц и максимально, насколько возможно приближаете его к стене в том месте, где предположительно должен проходить провод. Провод обязательно должен быть под напряжением.

Для создания существенных шумов и помех включите в розетку бритву, или высокоскоростную болгарку, дрель, пылесос.

Если вы угадали с местом прохождения кабеля, приемник начнет трещать. Чем ближе к штробе, тем сильнее. Вместо радиоприемника можно еще использовать катушечный микрофон, подключите его к магнитофону с колонками, для воспроизведения звуковых помех.

Поиск проводки мультиметром

Данный метод подойдет для радиолюбителей. Специальных тестеров для поиска здесь не нужно, но требуется иметь простой китайский мультиметр и полевой транзистор. Полевик может быть одним из следующих марок: КП103А, КП303 или 2SK241.

Включаете мультиметр на измерение сопротивления (200кОм), а его щупы присоединяете к левому и среднему выводу транзистора (сток+исток). Правый вывод используется в качестве антенны. Принцип работы устройства заключается в том, что при попадании полевого транзистора в электромагнитное поле, изменяется его внутреннее сопротивление. А мультиметр как раз это фиксирует.

Там где изменение сопротивления максимально — там и центр залегания проводки.

Если приделать к третьему выводу дополнительную антенку (кусочек медного провода), то чувствительность устройства резко увеличится.

Видео по тематике поиска проводки мультиметром:

Правильная схема эл.проводки

Этот способ применим, когда проводку в вашем доме делали профессионалы своего дела. По правилам прокладывать эл.кабели и провода можно только по вертикальным и горизонтальным направлениям. Укладка проводки по диагонали запрещена. При этом должны выдерживаться минимальные расстояния от штробы до потолка, дверей и т.д. Ознакомиться с этими расстояниями можно в статье Как штробить стены под проводку.

Зная расположение распредкоробки, можно брать ее за ориентир и виртуально прокладывая линии под 90 и 180 градусов, предположительно определить места залегания провода. После этого обязательно воспользуйтесь ранее приведенными методами, чтобы подтвердить свои предположения.

С помощью слухового аппарата

Используя старые слуховые аппараты, например марки АК-1, можно с довольно большой точностью найти скрытую проводку. Выставляете на аппарате режим «телефон» — он нужен, чтобы плохо слышащий человек мог свободно разговаривать по телефону в шумной обстановке. В этом случае аппарат становится восприимчив только к электромагнитным колебаниям, что нам и нужно. Подносите датчик к предполагаемому месту прохождения скрытой проводки, и фиксируете шумы.

Кассетный плеер

К головке плеера припаиваете гибкий кабель (можно взять от USB шнура). Отключаете двигатель моторчика в плеере (меньше шума, да и батарейки экономятся). В проводку подключаете нагрузку. Нажимаем кнопку Play и подводя головку плеера ищем место образования наибольшего гула.
Правда чувствительность данного девайса довольно мала. При удалении проводов от 1см и далее, тем более под штукатуркой, прибор почти не реагирует.

Методы которые не работают

Поиск проводов компасом

Хоть некоторые и рекомендуют данный метод, в реалии вы попросту не сможете создать нагрузкой в домашних условиях такую электромагнитную индукцию, чтобы обыкновенный компас среагировал на это, да еще и точно указал, что это электропроводка, а не обычная арматура. А если еще учесть несколько сантиметров штукатурки под которыми залегает кабель, то что это за чудо компас должен быть и сколько он будет стоить?

Смартфоны

Современные программы рассчитанные на всякого рода айфоны и другие гаджеты, хоть и уверяют, что с легкостью могут найти металлические предметы и реагировать на магнитные поля, следует все же воспринимать как дорогие игрушки, а не приборы способные найти скрытую проводку. И доверять им не стоит ни в коем случае.

Исключение составляет дополнительный девайс-сканер к смартфону от фирмы walabot. Ознакомиться с ним можно в статье Поиск проводки смартфоном — сканер Walabot DIY.
Подводя итого нужно еще раз напомнить, что все вышеприведенные методы имеют очень большую погрешность обнаружения скрытой проводки (зачастую до нескольких десятков сантиметров). И доверять им не стоит.



Чтобы точно определить где залегает провод под штукатуркой, лучше воспользоваться недорогими приборами (Дятел, детектор MS 158), о которых говорится в статье Прибор для определения скрытой проводки, ну а профессионалы могут воспользоваться качественным инструментом Мультидетектором Hilti PS 38.

Ознакомиться и сравнить текущие цены на детекторы от разных производителей можно здесь.

Статьи по теме

Указатель Скрытой Проводки: Инструкция по Использованию

Как найти проводку в стене?

Устройство для поиска проводки в стенах — достаточно удобная вещь, особенно если вы занимаетесь ремонтом. Но даже просто в быту частенько требуется определить местонахождение провода — например, чтобы починить, или не попасть в него, когда вы решили повесить картину.

На данный момент на рынке представлено огромное количество таких приборов с самым разнообразным функционалом и широким спектром дополнительных функций. О том какой из них выбрать, мы и поговорим в нашей статье.

Виды устройств для поиска электропроводки

На данный момент вы можете встретить устройство для поиска проводки в стенах двух типов:

  1. реагирующие на электрическое поле вокруг проводника;
  2. реагирующие на наличие в стене металла.

Дабы лучше разобраться с каждым из них, давайте рассмотрим их более подробно.

Устройства, реагирующие на электрическое поле вокруг проводника

Наиболее распространенным и дешевым вариантом устройств для поиска электропроводки, является использование разнообразных вариантов приборов, реагирующих на наличие электрического поля. Оно создается вокруг любого проводника под потенциалом, то есть под напряжением.

Детектор скрытой проводки

  • Суть данного устройства сводится к следующему. Вокруг любого проводника под напряжением обязательно существует статическое электрическое поле. На это электрическое поле реагирует имеющаяся в устройстве неоновая лампа. При приближении к электрическому полю она зажигается.

Детектор с регулятором порога зажигания

  • Большинство современных устройств такого типа имеют дополнительно еще и регулятор. Он позволяет настроить порог зажигания лампы — определить, при какой величине электрического поля вокруг проводника она засветится.
  • Такая функция необходима для определения точного места прохождения проводника. То есть, вы сначала ищете проводник на минимальном пороге срабатывания, а когда примерно определили место, выставляете более высокий порог срабатывания. В итоге лампа будет зажигаться точно над местом пролегания проводника, как на видео.

Прибор для поиска скрытой проводки с лампами разного порога срабатывания

  • Но существуют модели и с несколькими неоновыми лампами. Например, с пятью. Настройки порога срабатывания такое устройство для поиска скрытой проводки не имеет. Но первая неоновая лампа зажигается при наличии минимального электрического поля, вторая чуть большем — и так, пока не загорятся все пять ламп.

Обратите внимание! Не обязательно должны засветиться все пять ламп или засветиться «неонка» на максимальном пороге срабатывания для устройств с регулированием. Это обусловлено глубиной залегания провода, влажностью стены и другими параметрами. Для определения точного места прокладки провода, достаточно определить место максимально высокого электрического поля, пусть даже и не на самом высоком пороге чувствительности.

  • К преимуществу таких устройств можно смело записать высокую точность определения проводника, возможность отыскания повреждений проводки, о котором мы говорили в предыдущих статьях на страницах нашего сайта. Ну и конечно, это цена, которая в отличие от устройств другого типа, находится на вполне демократичной отметке.
  • К недостаткам таких приборов следует отнести необходимость обязательной постановки под напряжение искомых сетей, сложности при определении глубоко залегающей проводки, а также проводки под влажными стенами. Кроме того, наличие арматуры в стене может исказить или вообще воспрепятствовать работе устройства.

Устройства, реагирующие на наличие металла в стене

Любой провод выполнен из определенного металла. Поэтому существует устройство для поиска проводки в стене, принцип действия которого основан на принципах металлодетектора.

Использование металлодетектора для поиска проводки в стене

  • Суть данного устройства сводится к следующему. Устройство посылает сигналы определенной частоты в стену. При прохождении через неё эти сигналы частично отражаются. При обнаружении инородных предметов в стене, они отражаются по-другому.
  • В результате устройство может определить не только место нахождения инородного тела в стене, но и его типа. Будь то дерево, металл или просто пустота. Согласитесь, это очень удобно, и позволяет не только искать место прокладки проводов, но и других коммуникаций или дефектов.

На фото металлодетектор

  • Обычно такие модели снабжены экраном, на котором указывается место прокладки инородных тел. Кроме того, обычно на экране имеются сигнализаторы, которые указывают тип материала инородного тела.
  • К преимуществу таких устройств можно отнести их высочайшую точность, возможность определения не только проводки под напряжением, но и проводов без напряжения, возможность определения пустот и других коммуникаций, а также достаточно точное определение материала инородных тел.
  • К недостаткам таких устройств следует отнести достаточно высокую стоимость, а также невозможность отыскать место повреждения провода. В остальных аспектах они на порядок лучше устройств, реагирующих на электрическое поле.

Другие типы устройств для поиска электропроводки

Приведенные выше устройства являются наиболее распространенными, но существуют и другие варианты. Мы не будем подробно описывать устройство для поиска проводки в стене.

Они во множестве представлены в сети интернет, в том числе и те, которые придутся по душе «самоделкиным». Мы просто остановимся на некоторых других вариантах.

Прибор с металлодетектором и функцией обнаружения электрического поля

  • Прежде всего, это различные комбинированные варианты, которые сочетают в себе функции прибора для обнаружения электрического поля и металлодетектор. Конечно, такие изделия являются идеальным вариантом для поиска проводки, и наша инструкция рекомендовала бы остановить свой выбор именно на них. Но цена таких устройств достаточно высока, и, если вы не занимаетесь ремонтами профессионально, навряд ли целесообразна.
  • Но существуют и более дешевые устройства для поиска скрытой проводки. Например, ваш покорный слуга уже более 15 лет пользуется обыкновенным емкостным указателем напряжения.

Обратите внимание! Я бы не советовал вам применять такой вариант, если вам необходимо определить точку прохождения провода с точностью до 1 см. Но даже в таких случаях он меня обычно не подводил.

Бесконтактный указатель напряжения

Принцип действия данного устройства схож с принципом работы устройств, реагирующих на электрическое поле.

Да, он не имеет настроек порога срабатывания, в связи с чем обычно дает достаточно большой диапазон порядка 10 см.

Но грамотно используя и определяя начальную и конечную точку срабатывания, можно определить середину, где скорее всего и проложен провод.

Кроме того можно ориентироваться по яркости свечения индикатора, и пользоваться элементарной логикой.

Определяем место прокладки провода с помощью радио

Своими руками можно определить приблизительное место прокладки провода и вовсе без специальных приборов. Для этого можно использовать обычное радио. Для этого настраиваем его на частоту в 100 кГц и ведем вдоль стены. В месте монтажа провода появится шум.

Поиск скрытой проводки при помощи магнитолы и микрофона

Кроме того, возможен вариант с подключением микрофона к магнитоле. В месте, близком к расположению провода, он так же начнет выдавать шумы.

Поиск скрытой проводки тепловизиором

В некоторых случаях можно использовать тепловизор. Как известно, любой проводник — особенно под нагрузкой, нагревается. Если провод расположен не слишком глубоко в стене, этот нагрев можно уловить тепловизором.

Для поиска скрытой электропроводки под напряженеием можно использовать обычную отвертку-индикатор

Еще одним вариантом поиска проводки в стене, является использование обычной отвертки-индикатора. При небольшой глубине залегания провода под напряжением, он вполне может справиться с задачей определения места.

Поиск электропроводки можно осуществить с помощью мобильного

Существуют более современные и точные методы поиска проводов под слоем штукатурки. Для этого можно использовать мобильный телефон.

Если ваш мобильник снабжен компасом, то просто, скачав соответствующее приложение, вы можете превратить компас в сигнализатор скрытой проводки. На данный момент только в Google Play таких приложений с десяток.

Грамотный монтаж проводки в комнате

Ну а вообще, если проводка в квартире или доме делалась грамотным электриком, то определить ее примерное место пролегания можно и вовсе без приборов. Ведь все провода должны пролегать строго горизонтально или вертикально. Поэтому имея место расположения электрической точки, можно с точностью до 5 – 10 см определить место пролегания провода.

Вывод

Устройство для обнаружения скрытой проводки прибор, конечно, нужный. Но вот часто ли у вас возникает необходимость отыскания проводов с точностью до 1-2 см?

Я думаю, что не часто. В большинстве случаев можно обойтись либо альтернативными методами, либо просто визуально определить примерное пролегание провода. А подобные устройства нужны лишь профессионалам, которые сталкиваются с такой проблемой каждый день.

Отговаривать вас от покупки подобного устройства нет смысла, но лично я для себя такого не приобретал, хотя и дома, и по работе часто приходилось сталкиваться с подобными ситуациями.

Как найти скрытую проводку в стене мультиметром?

Прошли времена, когда электрическая проводка прокладывалась по поверхности стен и была доступна для ревизии в любое время. Уже давно электрические сети прячут под слоем штукатурки, монтируя их в специально пробитых каналах – штробах. После монтажа каналы прячут под слоем штукатурки. В итоге поверхности стен и потолков получаются совершенно ровными, что, несомненно, улучшает эстетику помещений, но при этом затрудняет поиск дефектов проводки в случае ее неисправности. Что делать, если проводка вышла из строя? Найти ее! Сегодня расскажем, как найти скрытую проводку в стене мультиметром.

Когда необходимо точно определять места расположения скрытой проводки в стене

Есть целый ряд ситуаций, когда это требуется определить максимально точно:

  • проблемы с самой проводкой – обрыв фазы, короткое замыкание и другие;
  • проведение ремонтных работ;
  • необходимость устройства заземления;
  • перепланировка помещений;
  • изменение мест установки выключателей или розеток;
  • выбор места для установки на стенах крепежных элементов для полок, картин и других элементов обстановки или декора.

Любые работы, связанные со сверлением отверстий в стенах или потолках, либо с устройством каналов различного назначения требуют предельной осторожности, поскольку это может привести не только к выходу из строя электропроводки, но и к травмам вследствие удара током.

Устройства для обнаружения скрыто проложенных проводов

Существует целый ряд приборов, позволяющих с различной точностью найти трассу прокладки электропроводов в стенах или потолках:

  1. Индикаторные отвертки. Позволяют обнаружить провод на глубине не более 2-х сантиметров, и только если он находится под напряжением. Для обнаружения провода кончик тестера зажимают в пальцах, а обратной стороной водят по поверхности, где предположительно располагается искомый объект. В непосредственной близости от проводки светодиод в приборе загорится.
  2. Детекторы скрытой проводки. Специальный прибор, предназначенный для этой цели. Позволяют искать провода на глубине 7 – 8 сантиметров. По принципу действия детекторы бывают электромагнитными, электростатическими или комбинированными. В последних присутствует также функция металлопоиска, что делает прибор практически универсальным.
  3. Металлоискатели. Позволяют обнаружить провод, даже если в нем отсутствует напряжение. Попутно такой прибор «найдет» всю арматуру в плитах и гвозди в деревянных стенах. Но есть современные модели, реагирующие только на алюминий и медь, из которых и делают жилы электропроводов. Правда, область расположения проводки «размывается» до 5 см, поскольку зависит от катушки металлоискателя.
  4. Мультиметр. Даже самый простой и недорогой прибор позволит определить расположение провода в стене. Правда точность «хромает» до 7 сантиметров в каждую сторону и зависит от глубины, на которой расположена проводка.

Поскольку в повседневной жизни металлоискатели и детекторы проводки нужны далеко не всем, они редко входят в обычный набор инструментов. Приобретать их для разового использования нет смысла, поэтому чаще всего в быту используются индикаторные отвертки и мультиметры.

Как найти проводку в стене мультиметром?

Есть приборы, снабженные функцией обнаружения объектов, находящихся под напряжением даже без непосредственного контакта с ними. Такая модель позволит быстро обнаружить проводку и определить места, где можно без опасений сверлить отверстия в стенах или потолках.

Но поиск проводов можно вести даже самым простым мультиметром. Он поможет сделать это с достаточной точностью. Только нужно его немного доработать. Для этого используют обычный транзистор (например, КП303, 2SK241, КП103). Рассмотрим транзистор КП103 с тремя выводами: затвор, исток и сток.

К истоку и стоку присоединяют щупы мультиметра. Полярность большого значения не имеет. Затвор будет использоваться в качестве антенны. Для повышения ее чувствительности к ней можно припаять медную проволочку длиной около 5 сантиметров.

Непосредственно поиска происходи в следующем порядке:

  • прибор выставляют в режим измерения сопротивления с диапазоном 200кОм;
  • транзистор медленно перемещают в непосредственной близости от поверхности стены;
  • при попадании в электромагнитное поле электропровода внутреннее сопротивление полупроводникового транзистора изменяется, что и демонстрирует прибор.

На том участке, где обнаружится максимальное изменение сопротивления, проходит трасса электропроводки.

Таким образом, имея в своем распоряжении универсальный тестер — мультиметр, можно найти расположение любых проводок и избежать их повреждения при необходимости устройства в стенах отверстий или ниш различного назначения.

Теперь расскажем, как найти скрытую проводку в стене мультиметром.

Вопрос — ответ

Вопрос: У меня нет мультиметра, но существует способ поиска проводки с помощью телефонного динамика. Стоит ли его использовать?

Ответ: Можно. Но есть ли смысл? Тогда уж лучше купить отвертку-тестер. Стоит недорого и в хозяйстве всегда пригодится.



Вопрос: Для поиска проводки годится любой мультиметр?

Ответ: Да, даже самый дешевый, если оснастить его транзистором.



Вопрос: Нужно ли обследовать все стены мультиметром и составлять схему проводки?

Ответ: Если вам нужно просверлить пару отверстий, то не стоит. Если же вы хотите раз и навсегда получить информацию о скрыто проложенных кабелях и проводах, то лучше пригласить профессионала со специальным детектором и составить точную схему. Тогда в следующий раз при проведении каких-либо работ не придется гадать и беспокоиться о целостности электропроводки.



Вопрос: Говорят, что можно использовать смартфон для поиска скрытой проводки. Правда ли это? Или все же лучше мультиметр?

Ответ: Предположительно, можно. Если использовать программу «Metal Detector». Но точность поиска при этом очень невелика. Мультиметр дает гораздо более надежный результат.



специальный тестер или самодельный датчик металла?

В процессе эксплуатации зданий неизбежно возникают ситуации, при которых требуется производить поиск мест расположения проводов и кабелей скрытой проводки. В число таких ситуаций могут входить замены, ремонт неисправностей проводки, потребность в переоборудовании или переустройстве помещения, необходимость монтажа навесной мебели или оборудования. Быстро найти провода, не разрушая стен, помогает искатель скрытой проводки. Что собой представляет такой прибор, и какие виды искателей существуют?

Скрытая проводка

При скрытом способе монтажа обнаружить проводку под толщей кирпича или бетона – задача непростая для человека, который впервые сталкивается с такой проблемой. Поэтому в больших объемах работы по поиску выполняют квалифицированные электрики.

Однако, любой, кто достаточно разбирается в электричестве, может самостоятельно производить поиск и дальнейший ремонт. Поможет ему прибор для поиска проводов.

По своей сути это детектор или прибор для определения местонахождения кабелей, которые не обнаруживаются визуально. Пользоваться этим прибором совсем несложно, достаточно внимательно прочитать инструкцию по эксплуатации.

Принцип работы

Работа приборов для поиска электропроводки скрытого типа основана на следующих принципах:

  • либо на излучении магнитного поля самим детектором;
  • либо на улавливании магнитного поля, излучаемого проводником, по которому проходит ток.

В первом случае прибор будет реагировать на металлическую структуру проводника, и сигнализировать о наличии металла одним из способов, предусмотренных конструкцией детектора (обычно это световая или звуковая сигнализация, но возможны варианты с жидкокристаллическими дисплеями).

Недостатком этого вида устройств является очень малая точность обнаружения. Результат обследования железобетонной панели, например, может быть очень сильно искажен из-за того, что прибор наряду с проводами будет показывать и наличие арматуры, монтажных петель.

Во втором случае датчик, вмонтированный в прибор, определит наличие проводника по распространяемому магнитному полю. Количество «ложных срабатываний» будет минимальным, но для положительных результатов поиска проводка должна быть под напряжением. А некоторые устройства смогут улавливать магнитное поле только при наличии в сети еще и нагрузки довольно высокой мощности.

А как быть, если проводка повреждена, и ток по ней не идет, например, при поиске места обрыва кабеля? Для этого существуют приборы, обладающие свойствами обоих видов. С их помощью легко определить проводку в стене, не боясь вместо нее наткнуться на арматурный стержень.

Обзор моделей детекторов

В настоящее время наиболее распространенными устройствами для поиска скрытой проводки в стенах, являются несколько приборов различных производителей.

Дятел

Е-121 или «Дятел» — недорогой прибор, который может с достаточно высокой точностью определить не только местоположение скрытой проводки на расстоянии до 7 см от поверхности стен, но и найти место обрыва вследствие механического повреждения провода.

При помощи этого тестера можно полностью прозвонить проводку в квартире, если возникла неизвестная и непредвиденная неисправность. Страна производитель прибор – Украина.

MS-258A

Тестер MS-258A MEET – бюджетный прибор китайского производства. Определяет наличие металла в конструкции по заявлению производителя на расстоянии до 18 см, работает и по наличию магнитного поля.

Индикация результата производится двумя способами – включением контрольной лампы и звуковым сигналом. В конструкции имеется переменный резистор, позволяющий регулировать чувствительность прибора.

Недостатком этой модели является низкий результат, когда необходимо обнаружить экранированный или фольгированный кабель.

BOSCH DMF

Следующий детектор BOSCH DMF 10 zoom – добротный прибор известной марки. Определяет, в зависимости от установленных настроек, наличие металла, дерева, пластмассы, спрятанных в строительных конструкциях.

Прибор имеет многофункциональный жидкокристаллический дисплей, на котором отображается процесс настройки, вывод результатов.

Wall Scanner

Модель Wall Scanner 80 – похожий по свойствам на своего предшественника по обзору, прибор. Выпускается, в основном в Китае, предприятиями компании ADA.

В зависимости от выставленных настроек, может использоваться для нахождения различных материалов в строительных конструкциях. Прибор довольно компактен и небольшой по весу.

Микрофон, радиоприемник и тепловизор

При отсутствии прибора для обнаружения скрытой проводки, поиск можно осуществлять множеством различных способов. В большинстве случаев детекторы заменяют электрическими приборами другого назначения.

В качестве искателя с успехом можно использовать обычный аудио микрофон, подключенный к усилителю с громкоговорителем (динамиком). С приближением микрофона к месту предполагаемого расположения электропроводки, он должен издавать усиливающийся фоновый звук.

И, чем ближе к проводке будет микрофон, тем сильнее и громче должен быть звук. Очевидно, что такой способ поиска работает при наличии в скрытой проводке напряжения. Обесточенную проводку прибор не обнаружит.

Вместо микрофона можно использовать для поиска портативный радиоприемник с регулировкой частоты.

Настроив его на частоту около 100 кГц, необходимо плавными движениями вдоль стены обследовать место предполагаемого нахождения кабелей.

Когда радиоприемник будет приближаться к проводнику, скрытому в стене, динамик прибора должен издавать усиливающийся треск и шипение – следствие помех, создаваемых электрическим током.

Стоит обратить внимание на возможность использования для поиска скрытой проводки и наличия неисправностей, такого прибора, как тепловизор.

Он быстро и точно покажет не только наличие и расположение кабелей в стенах, но и места обрывов или коротких замыканий.

Использование его основывается на свойстве проводника излучать некоторое количество теплоты при пропускании электрического тока.

Обесточенные проводники с обрывом будут выглядеть на экране тепловизора, как холодные, а при замыкании замыкания, напротив, будут светиться очень ярко.

Применение схемы

В случае, когда нет под рукой ни одного из детекторов, можно определить местоположение скрытой проводки абсолютно без приборов. Для этого достаточно знать, что по установленным правилам провода и кабели прокладываются в стенах строго вертикально или горизонтально.

По потолкам провода идут по прямым линиям, соединяющим осветительные приборы с распределительными коробками или выключателями, параллельно стенам помещения и располагаются в пустотах перекрытий или в трубах за конструкцией подвесных потолков. Все соединения проводов производятся в распределительных коробках.

Как это знание помогает при поиске? Можно по стенам и потолкам нанести схему существующей скрытой проводки или ее участка, и в дальнейшем пользоваться этой схемой, не имея дорогих приборов.

Для начала нужно провести прямые линии вертикально вверх от розеток и выключателей. На стене, на высоте 150-250 мм от потолка должны находиться распределительные коробки.

Определить их местоположение можно простукиванием стен. По изменившемуся звуку отмечаются коробки и соединяются прямыми линиями, которые и будут обозначать расположение кабелей.

Соединение коробок и распределительного щита тоже происходит по прямым вертикальным или горизонтальным линиям. Конечно же, все эти правила справедливы для скрытой проводки, и использовать их рекомендуется только при поиске мест возникновения неисправностей ввиду очень низкой точности определения.

В случае открытой проводки, очевидно, можно обойтись без прибора и простукивания.

Как найти обрыв

Для ремонта проводки сначала нужно определить место, где предположительно произошел обрыв или короткое замыкание. Алгоритм поиска прост.

В случае, когда напряжение отсутствует в отдельных розетках или светильниках в пределах одной группы, имеет место обрыв на одном из участков провода.

Здесь необходимо отсечь мысленной линией неработающие розетки. Сразу выявится распределительная коробка, после которой отсутствует ток в проводниках.

Останется только проверить наличие напряжения в этой распределительной коробке с помощью такого известного прибора, как индикаторная отвертка или мультиметр.

Если напряжение отсутствует, надо искать обрыв на участке, предшествующем этому узлу со стороны распределительного щита.

Если напряжение отсутствует во всей группе, и при этом срабатывает автоматический выключатель, защищающий ее, то с большой долей вероятности произошло замыкание на одном из участков электропроводки.

Его можно диагностировать измерением сопротивления каждого участка, отключая его от коробки и сняв с него всю нагрузку.

Для получения точного результата должна производиться прозвонка каждого участка. Замыкание обнаруживается там, где сопротивление будет равно нулю. Использовать для этих целей можно обычный тестер.

Можно провести поиск места короткого замыкания, последовательно отключая в коробках участки, начиная со стороны самой дальней цепи от распределительного щита.

После отключения каждого отдельного участка необходимо проверять работоспособность цепи подачей напряжения до тех пор, пока защитный автомат не перестанет выключаться.

Этот способ поиска необходимо применять с большой осторожностью, обезопасив себя и остальных работников от поражения электрическим током.

Необходимо отметить, что вышеперечисленные способы поиска скрытой проводки становятся неактуальными, если имеется технический паспорт, в котором отражена вся информация по расположению электропроводки в помещении.

Если же техпаспорт отсутствует, настоятельно рекомендуется после обнаружения проводки и ее замены составить схему, чтобы в будущем избежать трудоемких работ.

Приборы для поиска и трассировки скрытой проводки, идентификации элементов сетей электропитания

В данном разделе представлены приборы для поиска скрытой проводки и трассировки электрических кабелей, которые могут находиться как в стенах, так и в металлических или пластиковых кабель-каналах. Приборы обеспечивают поиск мест повреждения проводов (обрывов и коротких замыканий), замыканий на землю, позволяют обнаружить распределительные коробки, прерыватели, предохранители. Для удобства работы все устройства оборудованы средствами световой и звуковой индикации. Кроме того, имеется возможность работы на линиях, находящихся под напряжением. Рабочая частота передатчика 33.3 кГц. Устройство поставляется в комплекте с прочным и удобным для переноски кейсом.

Наименование Power Finder 2007 CS-8000 Fluke 2042
Частота работы передатчика 33.3 кГц 15.15 кГц 125 кГц
Питание 2 х 9В 4 х AA 6 х АА + 1 х 9В
Температурный диапазон работы -17 ..+50°С 0 ..+50°С 0 ..+40°С
Настройка чувствительности приемника автоматическая Автоматическая / Ручная
Наличие ЖК дисплея у приемника   √
Поиск автоматических выключателей √
Поиск предохранителей √
Поиск перегоревших предохранителей   √
Поиск и трассировка скрытой проводки √
Поиск реле и трансформаторов √
Поиск замыкания на землю √
Поиск и трассировка проводов в каналах из ПВХ √
Поиск обрывов цепей   √
Определение местоположения щитов питания √
Работа на линиях под напряжением 9-300 В 0-750 В до 400 В
Работа на низковольтных линиях √
Работа на линиях со снятым напряжением √2 √
Трассировка экранированных кабелей1   √
Трассировка проводов в металлических каналах √3 √
Сортировка проводов   √
Автоматическое усиление
Дальность действия (приемник-передатчик) 4.9 — 6.5 км 915 м — 6.5 км
Определение ориентации проводника Косвенное Да Да

1 Необходимо хорошее заземление.
2 При трассировке линии, не находящейся под напряжением, для подачи питания в линию подключите батарею 9 В последовательно с линией и передатчиком.
3 Только для замкнутых линий.
4 Меньшее расстояние для разомкнутых линий, большее расстояние для замкнутых линий.

Схемы лучших самодельных детекторов скрытой проводки

Иногда возникает необходимость просверлить стену, забить гвоздь или дюбель, но как знать не находится ли в том месте в стене электрический провод?

Согласитесь, если гвоздь или сверло перфоратора продырявит электрический провод в стене, то как минимум одна электроточка в доме работать не будет, а возможно и вовсе проедется переделывать ремонт.

Точно также при ремонте или обрыве электропровода в стене, возникает необходимость точного определения места где проложены провода.

Один из вариантов определения местонахождения провода под напряжением или без… – прибор (детектор — индикатор) для поиска скрытой проводки.


Существуют множество моделей таких специфических устройств различного ценового сегмента.

Модели таких топовых производителей как Bosсh, Stanley, Garrett, Skil и др.

Так же и более дешевые их аналоги отечественных и китайских производств.

Дешёвые приборы могут находить провода только под напряжением. Более дорогие устройства являются многофункциональными и умеют обнаруживать обесточенные провода различных металлов.

По принципу работы все «электродетекторы» можно поделить на такие виды:

  • электромагнитные
  • электростатические
  • детектор металлов (материалов)
  • комбинированные

Для начинающего электрика или просто хозяйственного человека который не желает тратить от 100 долларов и больше, на хороший профессиональный детектор скрытой проводки, я предложу два самодельных устройства которые по своей эффективности и практичности (проверенной на практике) могут сравнится с дорогими моделями.

В поисках «идеального» устройства для поиска скрытых проводов, было перепробовано много заводских детекторов дешевой ценовой категории, было спаяно и собрано много популярных в интернете схем.
В результате одна из схем оказалась достойной повторению, а другое устройство было переделкой и по большой мере модификацией которой в интернете негде не было.

Детектор скрытой проводки №1

Данный детектор может быть полезен при ремонте или например когда требуется просверлить стену, особенно в том случае когда разводка трасс проводов в доме заведомо не известна.

Устройство имеет мало количество деталей. Основой схемы служит популярная микросхема — таймер NE555

В большинстве схем этой микросхемы, ее 5й вывод не используется и часто просто соединяется на минус питания через конденсатор.

Но если подать на этот вывод небольшое напряжение то можно сдвинуть пороги срабатывания компараторов самой микросхемы.

В данной схеме величину подаваемого напряжения, на 5й вывод микросхемы, будет регулировать полевой транзистор который будет выполнять роль датчика электромагнитного поля.

Для этой цели отлично подойдет отечественный полевой транзистор КП103 так как он имеет хорошую чувствительность, но его трудно найти так как он довольно старинный и уже не производится, но ему можно найти аналог — другой p-канальный полевой транзистор (не мосфет), например 2n3329.

Между 5м выводом и плюсом питания, стоит построечный резистор, так как разные транзисторы имеют разные параметры и с помощью данного подстроечного резистора можно настроить чувствительность при поиске проводки с разной толщиной стен.

Затвор транзистора выполняет роль антенны, которой служит кусок толстого медного провода.

В роли индикации служат светодиод (любого цвета) и пэзоизлучатель, который обязательно должен быть с встроенным генератором, то есть при подаче напряжения он должен пищать и быть росчитаным на 12 вольт.

В дали от источников электромагнитного поля, детектор производит звук и мигания с одинаковым интервалом, но при приближение к токопроводящим проводам — звук (интервал) меняется и становится более частым по мере приближения.

Как настроить прибор. В непосредственной близости с кабелем или розеткой устанавливаем максимальную чувствительность то есть чтоб частота звуковых интервалов была наиболее частой.

В других случаях, например если нужно определить прохождения провода в стене с большей точностью (до 0.5 см), чувствительность можно уменьшить.

Детектор скрытой проводки №2

Данный детектор обладает более высокой чувствительностью и может находить провода на большей глубине чем предыдущее устройство.

С помощью такого детектора можно находить не только провода под напряжением, но и без напряжения, а так же искать места обрывов провода, и это становится возможным в виду того что устройство можно использовать в паре с «звуковым» генератором.

В паре эти два устройства дают возможность найти провод даже на глубине до 10-20 см в бетоне, при определенной настройке чувствительности и мощности работы генератора.

Первое устройство — плата от обычного кассетного плеера.

Для удобства можно снять все лишнее, оставив лишь плату или можно собрать в другом небольшом корпусе (желательно металлическом)

Вместо магнитной головки плеера, его вход выведен на гнездо установленное на корпусе детектора. Через аналогичный штекер, к гнезду можно подключать различные датчики поля.

Экспериментальным путем было найдено 3 таких «датчика»:

1. Небольшой дроссель на феросердечнике с тонкого провода

2. Электромагнитный «телефон» ТК — 67

3. Красный светодиод

В каждого датчика свои особенности, которые в различие материалов стены, глубины и ситуации дают возможность с большей точностью определить где находится провод.

В качестве питания служит небольшая батарея от любого мобильного телефона напряжением 3.7 вольт

В качестве индикации в детекторе служит выходной каскад усилителя звука в плате плеера. На выходе стоит гнездо подключения наушников, но когда наушники не подключены звук воспроизводится встроенным в детектор малогабаритным динамиком.

В несильно шумных местах звук динамика недостаточен, тогда с помощью наушников можно достаточно точно определять неоднородность звуковой частоты. Это может быть или звук сети частотой 50 герц или звук подаваемый устройством генератора.

Второе устройство — генератор звуковой частоты, с умощненным выходом способный выдавать мощность в нагрузке где то примерно до 5 — 10 ватт.

Устройство собрано на популярной микросхеме — таймере NE555 по стандартной схеме звукового генератора с регулировкой частоты на подстроечном резисторе.

В ходе экспериментов было выявлено что с изменением частоты звука можно находить провод на большей глубине при одинаковой мощности работы генератора.

На транзисторе bd139 собран выходной каскад усилителя способный выдавать большую мощность в нагрузке. Транзистор установлен на небольшой алюминиевый радиатор.

Нагрузкой служит провод который проложен в стене, он должен быть замкнутым контуром. В качестве ограничения тока применен резистор на 1 — 2 вата который для удобства замены установлен возле выходного «крокодила».

Данный генератор дает возможность с помощью приемника находить не только местонахождения трасс проводки которая под напряжением, но и обесточенных проводов, а так же искать места обрывов.

Ниже представлены несколько способов работы генератора в паре с приемником.

Поиск провода в обесточенной комнате:

Поиск обрывов провода в стене или на полу, с помощью общего (естественного) заземления:

Практика показала что для нахождения провода на глубине 1-1.5 см в бетоне, достаточно тока в нагрузке в 0.15 — 0.3 ампера. Для этого резистор был подобран сопротивлением в 22 Ом.

При большой протяжности трассы провода в стене — сопротивление «нагрузки» возрастает и возможно придется уменьшить ограничивающий резистор в плоть до подключения на прямую (без резистора)

Работа генератора на большой мощности (с малым сопротивлением резистора) будет быстро садить аккумуляторы и не даст точно определить центр прохождения провода, поэтому резистор нужно подбирать в зависимости от ситуации.

В качестве защиты устройства генератора установлено предохранитель и супрессор который должен защитить устройство от случайного попадания сетевого напряжения на вход генератора.

Супрессор должен быть двунаправленным, на напряжение примерно 30 вольт

Напряжение питания схемы должно быть не меньше 5 вольт и не больше 12.

Как показывает многолетняя практика, совсем не обязательно покупать профессиональные детекторы скрытой проводки и трассоискатели, как и дешевые индикаторы скрытой проводки которые годятся лишь для индикации напряжения в открытом кабеле.
   Протестировав множество схем которые блуждают в интернете, а также различных способов нахождения проводов в стене были созданы вполне работоспособные, надежные и эффективные устройства которые отлично справляются как с поиском провода под напряжением, так и без, а так же определением обрывов в стене или под полом.

Настенный сканер

Stud Finder — Электрический детектор древесины 4 в 1, сенсорный настенный сканер с ЖК-дисплеем, поиск центра луча и звуковое предупреждение для дерева Обнаружение металлических стержней проводов переменного тока (черный) —

4,0 из 5 звезд

Делает то, что мне нужно, после небольшого обучения

Автор JWill, 3 июня, 2018

Я использовал только шпильки.Я нахожу, что показания немного сбивают с толку при нахождении края. Отметка центра кажется точной, однако отметка края нечеткая. Краевые отметки иногда доходят до четверти дюйма, но обычно около 8-го. Создается впечатление, что толщина шпильки составляет 2 дюйма, тогда как на самом деле это 1,5 дюйма.

Я использую нижеприведенный пример для точного измерения шпильки 1,5 дюйма

1) измеряйте слева направо
2) двигайтесь вправо, продолжая движение, даже если появляются стрелка и полоса на краю. Остановитесь и отметьте стену, когда краевая планка исчезнет.
3) продолжайте движение и отметьте центр.
4) измерьте слева направо
5) найдите правый край, используя шаги из 2.
6) проверьте центр.
Это обычно приводит к ширине шпильки 1,5 дюйма, иногда на 8-ю меньше

Обычно я не забочусь о кромке, поэтому я отмечаю центр с каждого направления и просверливаю, гвоздь или винт между этими метками.

Примечание: центральная метка тоже немного прогнулась. Я считаю, что это обычно меньше 8-й дюйма. Кроме того, иногда считывание одного и того же края шпильки может давать противоречивые показания.

Даже с учетом вышесказанного, я не вернусь. Он работает достаточно хорошо для моих нужд, и предупреждение о проводах переменного тока уже спасло меня. Вы даже можете отслеживать провод для горизонтальных или вертикальных участков.

Всего. Я рекомендую, потому что ошибки чтения могут быть вызваны несовершенными шпильками, шурупами для гипсокартона или чем-то еще.

Лучшие специалисты по поиску стад 2019 | Stud Finder Обзоры

Искатель шпильки хорош для поиска шпилек, которые вы не видите. Важно знать, где они находятся, поэтому вы можете быть уверены, что прикрутите их, а не просто прикрутите к гипсокартону, когда вешаете что-то тяжелое, например зеркало или кронштейн, скажем, для телевизора с плоским экраном.Но у некоторых искателей шпилек есть и другие функции, такие как глубокое сканирование и обнаружение проводов переменного тока. Это не значит, что они всегда делают то, что должны. В стенах происходит много всего, и, несмотря на технические достижения, любому устройству может быть сложно все это проанализировать и определить, что такое труба, а что — провод снаружи стены. Чтобы протестировать все функции, мы протестируем ряд искателей гвоздей на стене собственного изготовления, а также на стенах в существующих домах.

Лучший результат

Лучшее соотношение цены и качества

Самый простой в использовании

DW0150 Поиск шпильки

Предоставлено

Лучший сканер полной ширины

Светодиодный детектор целых стержней

Предоставлено

САМЫЙ ТОЧНЫЙ

Металлисканер m40

Предоставлено


Как мы тестировали

Для нашего теста мы построили стену размером четыре на восемь футов из обычных материалов: дерева и металлических гвоздей; гипсокартон; труба медная, черная, полиэтиленовая, ПВХ; и кабель в неметаллической оболочке.Затем мы просканировали стену с помощью каждого прибора для поиска гвоздей. Когда дело дошло до обнаружения шпилек, все работали, как ожидалось, но мы быстро обнаружили, что некоторые из них, предназначенные для определения местоположения проводки переменного тока под напряжением, просто не работают. Мы проконсультировались с инженерами по продукции и обнаружили, что стальные шпильки, металлические трубы и воздуховоды могут ухудшить обнаружение токоведущих проводов. Поэтому мы вернулись к нашей испытательной стене, удалили стальные шпильки и металлические трубы и построили вторую стену размером четыре на четыре фута, чтобы проверить только стальные шпильки. Опять же, обнаружение шпилек прошло, как и ожидалось, но устройства справились с обнаружением токоведущих проводов лишь немного лучше.Однако пара справилась лучше, чем другие. Мы также взяли гвоздики в два дома — один в середине 1800-х годов с обрешеткой и штукатуркой, а другой в урочище 1970-х годов — для реальных испытаний.

По часовой стрелке, начиная с верхнего левого угла : Магнитный прибор для поиска стержней StudBuddy, водопроводные и электрические детали в нашей тестовой стене, а также обнаружение токоведущего провода, идущего вверх по стороне стержня.

Тревор Рааб

Что нужно знать о стенах

Большинство стоек расположены с интервалом в 16 дюймов — найдите одну, и следующая стойка должна быть примерно на таком же расстоянии в любом направлении.Изменение расстояния обычно происходит у торцов стен или возле дверей и окон. Если вам кажется, что ваш прибор для поиска шпилек обнаруживает предметы между шпильками, это может быть обнаружение металлических или пластиковых компонентов водопровода, электрических коробок или проводки или металлических воздуховодов. Электрические провода обычно проходят вертикально по стороне шпильки, а иногда и горизонтально между розетками. Помните об этом, и если на стене есть осветительные приборы, выключатели и розетки, вы можете предположить, где могут быть провода.И обратите внимание, где находятся кухня и санузлы. Водопроводные и канализационные трубы для второго этажа часто находятся в стенах первого этажа, под раковинами, ваннами или душевыми кабинами. Совет от профессионала: если ваш подвал еще не закончен, вы можете спуститься туда и посмотреть на потолке, где именно поднимаются трубы.

Советы по поиску гвоздей

  • Не прикасайтесь к стене ни одной рукой при использовании искателя гвоздей — это может изменить его показания.
  • Некоторые инструменты необходимо откалибровать перед сканированием, поэтому начинайте с выключателей, розеток или осветительных приборов.
  • Наклейте малярный скотч на область, которую вы хотите сканировать. Это даст вам поверхность, на которой можно отмечать свои выводы, не делая надписей на стене.
  • При обнаружении шпилек, предметов или проводов под напряжением пометьте их.
  • И там, где вы обнаружите стойку, просканируйте выше и ниже этой точки, чтобы убедиться, что она продолжается до пола или потолка. Другие показания, нерегулярные, могут относиться к проводке, водопроводу или воздуховоду.
  • Свежеокрашенные стены может быть трудно сканировать в течение двух-трех недель из-за влажности краски.

    По часовой стрелке, начиная с верхнего левого угла. : обнаружение объекта из железа — черной трубы — в нашей тестовой стене, обнаружение центра гвоздя и проверка обнаружения цветного металла.

    Тревор Рааб

    The Bottom Line

    Поисковые машины решают свою задачу, учитывая множество переменных в материалах стен и конструкции. В одном случае вы можете получить окончательные результаты, а в другом вам придется чесать голову.Отнеситесь ко всему с недоверием и используйте средство поиска гвоздей в сочетании с размещением электрических и сантехнических приборов, чтобы разобраться во всем. Будьте осторожны с предположениями, проявляйте осторожность и не торопитесь.


    — ЛУЧШИЙ В ЦЕЛОМ —

    Bosch GMS 120

    GMS120

    • Несколько режимов обнаружения
    • Индикатор состояния обнаружения
    • Дорого, если вам нужен только прибор для поиска шпилек

    Bosch GMS 120 — это гораздо больше, чем просто средство для поиска шпилек (хотя он обнаруживал центры с точностью до одной восьмой дюйма).Он также может обнаруживать проводку переменного тока под напряжением, металлические предметы, пластиковые трубы, заполненные водой, и даже арматуру в бетоне. Устройство Bosch имеет звуковые сигналы, кольцо с подсветкой вокруг области датчика и ЖК-экран — и все три работают вместе, направляя вас к тому, что вы ищете. Кольцо становится красным при наведении на шпильку, в то время как на экране отображаются предупреждения о проводе под напряжением и отображается мишень, указывающая центр шпильки. Хотя GMS не обнаружил проводку в нашей стене, он довольно точно определил ее в испытательных лабораториях.


    «ШИРОКАЯ ОБЛАСТЬ СКАНИРОВАНИЯ»

    Датчики Франклина ProSensor T13

    Учтивость

    ProSensor T13

    • Показывает полную ширину шпилек.
    • Дорогой для однофункционального инструмента

    С 13 датчиками, расположенными на семидюймовой поверхности, ProSensor T13 провел глубокое сканирование для точного определения местоположения шпилек.Когда мы столкнулись с одним из них, светодиоды над ним загорелись, показывая его полную ширину. T13 даже оказался достаточно широким, чтобы показать сдвоенные шпильки вокруг дверных рам и окон. Мы нашли его простым и легким в использовании, и он надежно обнаружил деревянные и металлические гвоздики под гипсокартоном толщиной три четверти дюйма. Хотя это устройство не предназначено для поиска труб или проводки, мы действительно получили мигание одного светодиода, когда мы провели его по медным трубам.


    «ПРОСТОЙ»

    The StudBuddy

    Учтивость

    Магнитный искатель шпильки StudBuddy

    • Просто и эффективно
    • Нет батарей для замены
    • Находит только шурупы, гвозди или металлические шпильки для гипсокартона

    Для поиска шипов нет ничего проще, чем магнитный искатель шипов StudBuddy.С его помощью мы легко находили гвозди, шурупы или металлические гвоздики, перемещая его по S-образной схеме взад и вперед по стене. Два сильных неодимовых магнита заставят StudBuddy защелкнуться на железных застежках или шпильках, когда мы окажемся в пределах трех четвертей дюйма от них. Сдвигая его вверх или вниз, можно было быстро подтвердить дополнительные удары, а также расположение и направление шипов. Мы обнаружили, что с металлическими шпильками он работал даже лучше, потому что требовалось меньше подтверждающих «ударов». StudBuddy также может обнаруживать другие черные металлы в стене, например, воздуховоды или электрические коробки, поэтому сканирование для подтверждения ориентации стойки очень важно.


    ЛЕГКИЙ В ИСПОЛЬЗОВАНИИ

    DeWalt DW0150 Stud Finder

    Учтивость

    DW0150 Поиск шпильки

    • Управление одной рукой
    • Точное определение центра
    • Зона обнаружения провода под напряжением слишком велика

    DW0150

    DeWalt последовательно находил центры стоек, одинаково хорошо размещая дерево и металл через гипсокартон как на полдюйма, так и на три четверти дюйма.Предупреждение в виде светодиодной стрелки, указывающей на шпильки, и мы обнаружили, что движение по шпильке, а затем назад, пока DW0150 не захватит центр, было почти на 100 процентов точным. (Мы также отдадим должное DeWalt за наличие окна в центре, которое упростило маркировку центров шпилек карандашом.) Устройство также обнаруживает проводку переменного тока — это было надежно через полдюйма гипсокартона, но только с перебоями под ним. сорт три четверти дюйма.


    «Лучший поисковый центр»

    Zircon Superscan K3

    Учтивость

    SuperScan K3

    Циркон
    skimresources.ком

    80,99 долл. США

    • Мощное сканирование стен для поиска нескольких материалов
    • Обнаруживает проводку переменного тока под напряжением
    • Может указывать на объект шире, чем на самом деле

    Superscan K3 компании

    Zircon — это специализированный настенный сканер, разработанный специально для точного определения центров деревянных стоек.Кроме того, он может обнаруживать в стенах другие металлические и неметаллические предметы. В нашем тестировании K3 был очень надежным обнаруживающим шпильки, указывая центр, проецируя красную стрелку на стену. В режиме глубокого сканирования мы собрали все, что есть в нашей тестовой стене, включая шпильки, черную трубу, медную трубу, полиэтиленовую трубу и электрический провод NM-B. Когда мы проходили по проводам под напряжением, экран становился красным и отображался значок, указывающий на то, что провода были под напряжением. В специальном режиме сканирования металла мы обнаружили, что легко отличить металлические водопроводные трубы от деревянных шпилек.Если бы присутствовали металлические гвоздики, это было бы немного сложнее, но использование индикатора силы сигнала помогло отсортировать вещи, которые были близко — гвоздики — по сравнению с вещами, находящимися дальше внутри стены, такими как трубы. Мы отметили, что иногда K3 будет указывать на более широкое «попадание», чем обнаруженный объект. Хотя это и не идеально, это намного лучше, чем не обнаруживать объект — это надежно уводит нас от потенциальных опасностей.


    «НАИЛУЧШЕЕ ЗНАЧЕНИЕ»

    Stanley S50 Edge-Detect

    Учтивость

    S50 Обнаружение края

    • Легко находит шпильки
    • Недорого
    • Также регистрирует другие объекты в стенах

    Если вы просто хотите найти шпильку, базовый S50 Стэнли — это все, что вам нужно.Он был разработан для нахождения краев деревянных или металлических шпилек. Просто нажмите кнопку и медленно проведите S50 по стене, следя за индикатором. Когда он загорается, вы на грани одного. Он останется, пока вы не пройдете другую сторону, поэтому, как только вы это сделаете, сдвиньте устройство обратно на стойку, чтобы подтвердить и отметить края, затем измерьте расстояние между ними, чтобы найти центр. В нашем тестировании инструмент постоянно обнаруживал шпильки под полудюймовым гипсокартоном. Однако обнаружение краев через гипсокартон толщиной три четверти дюйма было немного менее точным.


    «САМЫЙ УНИВЕРСАЛЬНЫЙ»

    Craftsman CMHT77623 Stud Finder

    Учтивость

    CMHT77623 Поиск шпильки

    • Точно находит конезавод
    • Два режима обнаружения
    • Широкая зона обнаружения проводов переменного тока под напряжением

    Устройство поиска центра

    Craftsman имеет светодиоды для индикации состояния сканирования и направления вас к центру шпильки: оранжевые загораются, когда вы находитесь над шпилькой, а красные — когда вы попадаете в центр.Медленное сканирование в одном направлении, мимо центра, а затем обратно, дало нам точные результаты для гипсокартона толщиной в половину и три четверти дюйма. Режим обнаружения AC был несколько расплывчатым, указывая на область шириной от трех до четырех дюймов, когда он собирал проводку. Но повторные проходы позволили нам определить путь проводки. В стандартном режиме сканирования Craftsman обнаружил медную трубу, что было странно, но труба была слишком узкой, чтобы быть шпилькой, и устройство никогда не регистрировало центр. Точно так же он обнаружил черную трубу в металлическом режиме.(Обратите внимание, что, хотя он обнаружил трубы, поисковик не мог и не был предназначен для их идентификации.) Тем не менее, эти показания могут помочь вам идентифицировать другие объекты в стене, с которыми вы, возможно, захотите быть осторожными.


    «ЛУЧШИЙ ПОЛНОШИРИННЫЙ СКАНЕР»

    Светодиодный детектор всего шпильки Ryobi

    Учтивость

    Светодиодный детектор целых стержней

    • Показывает полную ширину шпилек.
    • Обнаруживает проводку переменного тока под напряжением
    • Невозможно отличить металл от дерева

    Детектор цельного стержня Ryobi оправдывает свое название.Когда он находит стойку в стене, он показывает ширину, подсвечивая некоторые из своих семи светодиодов: тот, что находится над стойкой, включается, а другой остается выключенным. И не имело значения, были ли гвоздики деревянными или металлическими, этот Ryobi нашел их под гипсокартоном на полдюйма или три четверти дюйма. Он также подбирал трубки, но не мог сказать, из чего они сделаны. (Хотя, честно говоря, трубы находились на расстоянии четырех дюймов друг от друга, верный признак того, что они не были шпильками.) Мы обнаружили провода переменного тока под напряжением в пятидюймовых полосах и проследовали по их пути, поэтому мы знали, где они находятся, хотя и не совсем точно.


    САМЫЙ ТОЧНЫЙ―

    Циркон Металлисканер m40

    Любезность

    Металлисканер m40

    • Эффективное глубокое сканирование черных металлов
    • Высокая точность
    • Не указывает на провода под напряжением или неметаллическую сантехнику

    Metalliscanner m40 компании

    Zircon — это в основном металлоискатель.Он способен сканировать черные металлы глубиной до четырех дюймов и цветные металлы глубиной до двух дюймов. В ходе тестирования мы обнаружили, что очень легко точно определить шурупы для гипсокартона из-за очень маленькой площади контакта на лицевой стороне инструмента. Наблюдая за тем, как светодиодный индикатор силы сигнала поднимается и опускается, мы могли остановиться на максимальном показании, прямо над застежкой. Мы также смогли найти медные электрические провода и медные водопроводы на расстоянии примерно двух дюймов от поверхности стены. Хотя это и не входит в наши регулярные испытания, мы также использовали Metalliscanner m40 для обнаружения шпилек в штукатурных стенах — через гвозди в токарном станке, а также арматуру в бетоне.Metalliscanner m40 — мощный металлоискатель, однако он не поможет найти неметаллическую сантехнику или указать, находятся ли электрические провода под напряжением.


    «БОЛЬШИНСТВО РЕЖИМОВ СКАНИРОВАНИЯ»

    Датчик VIVreal Stud

    Учтивость

    Датчик шпильки

    • Множество режимов сканирования
    • Доступно с учетом набора функций
    • Некоторая неточность в режиме глубокого сканирования

    Датчик VIVreal Stud Sensor был выбран на основании его высоких оценок на Amazon, единственном месте, где мы нашли его доступным.Он имеет четыре режима сканирования: три для определенных объектов (дерево, металл, проводка переменного тока под напряжением) и один для глубокого сканирования. Хотя его обнаружение краев было тусклым, он точно обнаружил центры шипов, с уведомлением о «центре», отображаемым на экране, чтобы мы знали, что мы достигли его. Мы обнаружили, что это одинаково в режимах сканирования дерева и металла, через гипсокартон толщиной как в полдюйма, так и в три четверти дюйма. В режиме сканирования металла датчик шпильки обнаружил медную и черную трубу , только без указателя центра, показывая, что они не были шпильками и не соприкасались с гипсокартоном.В режиме глубокого сканирования VIVreal обнаружил медную трубу , хотя она была отклонена примерно на три дюйма. Обнаружение проводов переменного тока под напряжением также было ненадежным, и искатель не смог определить пути проводов в нашей тестовой стене. Тем не менее, он достаточно хорошо обнаружил провода под напряжением в обоих наших тестовых домах.

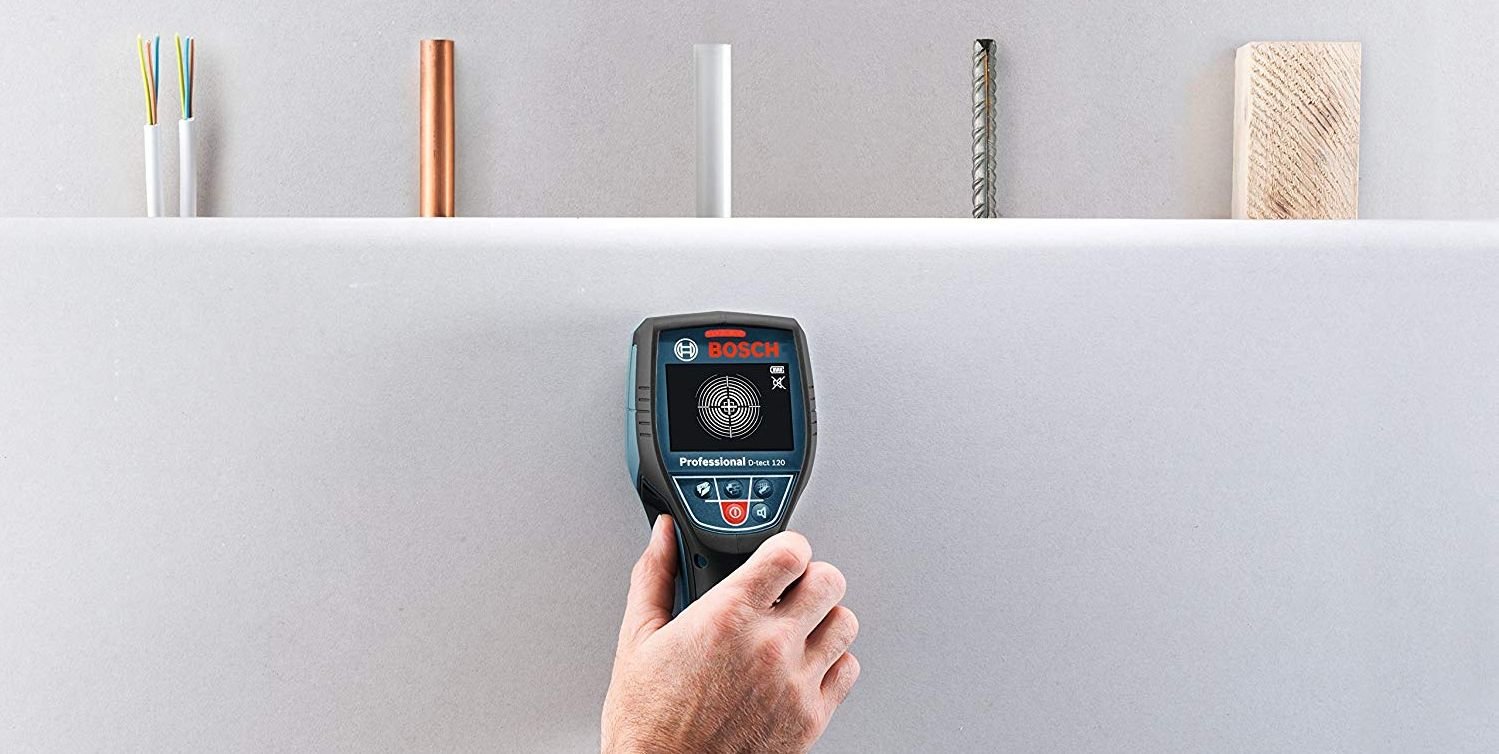

    Лучший поисковик для обнаружения проводов и труб за поверхностью стены

    Вы поклонник домашних проектов DIY ? Если это так, вы можете рассмотреть возможность инвестирования в поисковик гвоздика .Наличие гвоздика позволит вам узнать, что находится на другой стороне, особенно если вы пытаетесь забить или ввинтить какие-то предметы в стены или даже потолки. В то время как некоторые поисковые системы подходят для базового обнаружения, другие поставляются с более продвинутыми сканерами.

    Если вы новичок в покупке прибора для поиска гвоздей, мы готовы помочь! Ниже мы представим подробные обзоры семи из найденных нами лучших гвоздодеров . Однако перед этим мы немного поговорим о том, что такое прибор для поиска гвоздей, и о некоторых вещах, на которые следует обратить внимание при его покупке.

    Что такое система поиска стад?

    Как следует из названия, устройство для поиска стоек относится к устройству, способному обнаруживать стойки, расположенные за поверхностью стены. Это полезное устройство, которое сэкономит время, деньги и силы на ваших проектах. Купите более совершенный сканер, и он даже сможет обнаруживать проводку под напряжением, а также цветные металлы, такие как медные трубы.

    С помощью искателя шпилек он обнаруживает шпильки либо магнитным, либо электронным способом.В устройстве для поиска магнитных шпилек внутри устройства есть мощные магниты, которые помогут определить местонахождение шурупов или гвоздей в шпильке. С другой стороны, электронные средства поиска шпильки имеют датчики, которые изменяются, когда датчик обнаруживает шпильку. Чтение обычно отображается на ЖК-экране для вашего удобства.

    Как использовать поисковик и как найти шпильку в стене

    Хотя точный способ использования прибора для поиска шпилек будет зависеть от фактического устройства, общие шаги следующие:

    1. Включите устройство и выберите нужный режим сканирования
    2. Положите устройство на стену и удерживайте кнопку до завершения калибровки.Вы должны услышать короткий звуковой сигнал, сообщающий, что все готово.
    3. Продолжайте удерживать кнопку и перемещайте устройство по поверхности, чтобы сканировать его.
    4. Когда искатель точки обнаруживает объект, он подает звуковой сигнал, и соответствующие данные отображаются на ЖК-экране.

    Что искать?

    Когда дело доходит до выбора искателя шпилек , не все устройства одинаковы, и есть несколько вещей, на которые следует обратить внимание.

    Во-первых, рассмотрим материал шпильки . Если вы используете устройство дома, скорее всего, ваши гвоздики будут деревянными. Однако в коммерческих зданиях большинство стоек изготовлено из металла и даже пластика. Некоторые устройства для поиска шипов откалиброваны только для определения одного типа, поэтому при выборе устройства необходимо учитывать материал шипа.

    Далее вам нужно будет рассмотреть расположение шпилек — в потолке, в полу или в стене? Некоторые средства поиска гвоздей имеют только базовые функции и не могут проникать сквозь более толстый материал.Если вы планируете часто использовать искатель шипов, вам также следует приобрести тот, который поставляется с удобной рукояткой, так вы сможете без проблем удерживать его под любым углом.

    Наконец, вам нужно будет учитывать стоимость , и если вы предпочитаете искать гвоздодер с дополнительными функциями. Хотя существуют базовые модели, более дорогие устройства для поиска гвоздей могут быть полезны в более сложных проектах. Например, некоторые модели могут обнаруживать проводку под напряжением и даже предоставлять вам карту стены, которую вы исследуете.

    Лучшие средства поиска стержней для DIY без забот

    1. Датчики Франклина со встроенным пузырьковым уровнем и линейкой

    Посмотреть в галерее

    Когда дело доходит до поисковика, точность имеет решающее значение. Меньше всего вам хотелось бы покупать прибор для поиска гвоздей, который неточно показывает, с чем вы имеете дело по ту сторону стены. Вы не столкнетесь с этой проблемой с этим конкретным искателем шпилек, поскольку он имеет в общей сложности 13 датчиков для невероятно точных показаний.Он также оснащен технологией multi-sense, которая позволяет вам просто разместить устройство на стене и нажать кнопку.

    Он также имеет большую площадь сенсорной площадки для более глубокого сканирования и даже может обнаруживать несколько шпилек одновременно. Когда вы используете устройство, светодиодные индикаторы на передней панели устройства загораются и отмечают расположение и ширину стойки, чтобы вы точно знали, где она находится, прежде чем приступить к своему проекту. Он также может обнаруживать дерево и металл и является фантастическим продуктом, который получил множество отличных отзывов.

    Плюсы:

    • Поставляется с 13 датчиками точности
    • Технология Multi-sense
    • Большая сенсорная площадка

    Минусы:

    • Он немного крупнее, чем некоторые другие устройства для поиска гвоздей.

    2. Поиск стержней из циркона своими руками

    Посмотреть в галерее

    Если вы ищете что-то не слишком дорогое, это отличный инструмент для поиска гвоздей. Он может обнаруживать деревянные и металлические гвоздики до 1.5 дюймов глубиной и даже сообщит вам, обнаружит ли он электрическую проводку под напряжением. Для вашего удобства этот искатель шпилек имеет режимы Studscan и DeepScan , а также есть индикатор и система наведения, которые помогут обеспечить точные результаты.

    Для вашего комфорта искатель шипов также имеет эргономичную рукоятку независимо от того, под каким углом вы его держите. Покупатели, купившие этот искатель шипов, дали ему отличные отзывы и оценили его дешевизну, точность и эффективность.

    Плюсы:

    • Поставляется с двумя режимами — Studscan и DeepScan
    • Обнаруживает электрическую проводку под напряжением
    • Эргономичный дизайн

    Минусы:

    • Некоторые клиенты отметили, что он регулярно выдает сообщение об ошибке и звук

    3. Настенный извещатель PERLESMITH Stud Finder 5 в 1

    Посмотреть в галерее

    Еще одна отличная модель , эта конкретная модель обладает рядом фантастических функций.Для начала, он имеет пять общих моделей обнаружения, которые включают три различных сканирования шпилек, сканирование металла и сканирование переменного тока. Он также может обнаруживать различные материалы, от дерева до металлических труб, балок, арматуры и даже проводов переменного тока под напряжением за стенами, полами и потолками.

    Он также прост в использовании, поскольку показания автоматически отображаются на ЖК-дисплее, а также имеется звуковое предупреждение, помогающее повысить точность. В качестве бонуса этот искатель шпильки также легкий, прочный и может использоваться где угодно, от дома до офиса и т. Д.Его также легко калибровать, а эргономичный дизайн обеспечивает дополнительный комфорт.

    Плюсы:

    • Поставляется с пятью различными режимами обнаружения
    • Обнаруживает проводку под напряжением, металлические трубы, балки и т. Д.
    • Поставляется с большим ЖК-дисплеем и звуковым предупреждением.

    Минусы:

    • Некоторые упоминали, что это не очень точно

    4. Настенный сканер датчика Stud Finder

    Посмотреть в галерее

    Один из лучших инструментов для поиска шпилек, он оснащен Advanced Sensors Technology , помогающим обнаруживать металлические и деревянные шпильки вместе с проводами переменного тока.Он имеет четыре различных режима сканирования, которые помогут обнаружить ряд материалов и любые другие объекты, которые могут быть глубоко скрыты за потолками, полами и стенами.

    Большой ЖК-дисплей и звук сообщат вам, когда он обнаружит расположение шпильки. Звук также станет громче, чтобы вы знали, когда вы приближаетесь к гвоздике, а направление, в котором вы должны двигаться, также будет указано на ЖК-экране. Этот искатель шпилек также имеет эргономичную рукоятку и поставляется с автоматической калибровкой для обеспечения надежности и точности.

    Плюсы:

    • Имеет передовую сенсорную технологию
    • Четыре различных режима сканирования
    • Сообщит вам, когда вы приблизитесь к шпильке

    Минусы:

    • Некоторые отметили, что получили несогласованные показания

    5. CH Hanson Magnetic Stud Finder

    Посмотреть в галерее

    Если вам нужен маленький прибор для поиска гвоздей, , компактный, , который легко взять с собой, это отличный вариант.Он легко помещается в кармане, поэтому его несложно взять с собой в дорогу. Он также оснащен мощным магнитом, поэтому для его работы не потребуются батареи.

    Хотя его глубина сканирования составляет всего дюйм, это отличный базовый инструмент для поиска гвоздей для тех, кто не ищет чего-то слишком сложного. Двусторонний уровень также позволяет легко наносить маркировку, а эргономичная ручка обеспечивает дополнительный комфорт. Он также способен обнаруживать все виды металлов, и люди отмечали, что он эффективен и прост в использовании.

    Плюсы:

    • Маленький и компактный
    • Простота использования
    • Батареи не требуются

    Минусы:

    • Не работает с более толстыми материалами

    6. Настенный сканер-детектор Meterk 2 в 1 и лазерный дальномер 40M

    Посмотреть в галерее

    Этот фантастический прибор для поиска гвоздей быстро обнаружит дерево, металл и провода переменного тока. Он имеет несколько различных режимов — точный, глубина, измерение металла, магнитный металл и кабель питания, чтобы удовлетворить ваши потребности.Он также может измерять стержни, медные трубы и кабели, спрятанные под стенами, потолками, полами и другими материалами.

    Что замечательно в этом искателе, так это то, что он оснащен высокоточной лазерной технологией, обеспечивающей точность. Вы даже можете переключать измерения между дюймами, футами и метрами в соответствии с вашими потребностями, и он поставляется с 30 наборами функций хранения данных. У него даже есть функция энергосбережения, и устройство автоматически выключится, если в течение 20 секунд не будет никакой функции.

    Плюсы:

    • Поставляется с множеством различных режимов
    • Состоит из высокоточной лазерной технологии для обеспечения точности
    • Имеет 30 наборов функций хранения данных

    Минусы:

    • Немного сложно понять

    7. Линейный лазер BLACK + DECKER

    Посмотреть в галерее

    Наконец, у нас есть датчик с шипом , который представляет собой два в одном , он имеет как лазерный уровень с автоматическим выравниванием, так и датчик шпильки.Вы можете использовать это устройство для обнаружения различных проводов от металла до дерева и переменного тока. Он также оснащен ЖК-дисплеем, который легко понять, и на него предоставляется двухлетняя ограниченная гарантия на случай возникновения каких-либо проблем.

    В то же время искатель шпилек также имеет технологию автоматического выравнивания, что означает, что вы можете использовать устройство для точного подвешивания и крепления предметов. Люди являются поклонниками этого инструмента и отмечают, что он прочный и служит долгие годы. Они также сказали, что у него отличный диапазон, и оценили, что устройство не издает раздражающих шумов.

    Плюсы:

    • Инструмент «два в одном» — лазерный уровень с автоматическим нивелированием и датчик шпильки
    • Легко читаемый ЖК-дисплей
    • Долговечный

    Минусы:

    • Некоторые отметили, что это не очень точно

    Итог

    Мы надеемся, что эта статья была полезной и помогла вам найти инструмент для поиска гвоздей, который соответствует вашим потребностям. Независимо от того, выберете ли вы базовый поисковик шипов или один с более продвинутыми функциями, важно, чтобы он мог определять нужный вам материал шипов.Последнее, что вам нужно, — это купить прибор для поиска гвоздей, который обнаруживает дерево только тогда, когда он вам нужен для обнаружения металла.

    Если вы не уверены, на всякий случай лучше выбрать тот, у которого больше функций. Они также обычно поставляются с ЖК-экраном, который упрощает визуализацию. Как только вы получите необходимый инструмент для поиска гвоздей, вы будете готовы продолжить свои домашние проекты своими руками.

    Как отследить электрическую проводку в стене

    Универсальные устройства для отслеживания проводов поставляются с инструкциями, которые позволяют отслеживать проводку в стенах.Вы также можете использовать поисковые устройства с режимами обнаружения проводов для отслеживания определенных проводов. Но вы также можете получить хорошее представление о том, где находятся ваши провода, без таких сложных устройств. Нет единственного правильного способа сделать это. Выбор метода зависит от того, для чего вы хотите отследить провода, и от того, что лучше всего подходит для вас.

    Узнать, какие провода к какому автомату подключены, можно вообще без каких-либо инструментов. Если у вас есть какая-либо схема электропроводки для тестируемого здания, это достойный метод.Если вы уже знаете, где проходят провода за стенами, проверка автоматических выключателей просто проверяет, подключены ли провода и переключатели. Работайте с партнером — один из вас должен оставаться у коробки выключателя, чтобы включить выключатель, а другой должен наблюдать, какие розетки получают питание. Вы можете сделать это и без партнера, хотя беготня между розетками и выключателями требует времени и труда.

    Начните с выключенными выключателями и включите лампу в розетку.Включите и выключите выключатели по одному, пока не загорится лампа. Затем подключите лампу к другим ближайшим розеткам, чтобы определить, какие из них находятся в той же цепи. Поверните выключатели света, чтобы увидеть, в какой цепи включены огни. Цепи, подключенные к большим приборам, таким как сушилки для одежды, часто не имеют других розеток или приборов.

    Другой способ найти электрические провода за стенами — использовать металлоискатель. Это может быть эффективным методом, если вы знаете, что проводов очень мало, а в стенах мало других металлических предметов, например гвоздей.

    Если вы отслеживаете электрическую проводку, чтобы добавить новые розетки или освещение, или если вы готовитесь к ремонту электрооборудования, вам понадобится детектор напряжения и другие инструменты из соображений безопасности. Прочтите следующую страницу, чтобы узнать больше о безопасности при отслеживании электропроводки.

    Walabot: лучшее приложение для поиска гвоздей

    Посмотрите на шпильки, трубы, провода, балки и многое другое за стеной

    символы, которые гаджет использует для обозначения того, что вы установили стойку на стене, на которую можно повесить полки, шкафы, тяжелые произведения искусства или новый телевизор, который вам не терпится посмотреть.Хорошие новости как для профессионалов, так и для бесстрашных домашних мастеров: некоторые приложения для поиска гвоздей лучше, чем устаревшие. Благодаря передовым технологиям, этот виден даже сквозь стены.

    Зачем использовать приложение Walabot Stud Finder?

    Если вы безуспешно пытались научиться пользоваться прибором для поиска гвоздей или с большим количеством ложных срабатываний, вы определенно не одиноки. Стандартный искатель деревянных гвоздей обычно ищет простые препятствия внутри стен, то есть он издает звук или мигает светом всякий раз, когда он вообще что-либо обнаруживает.Это могут быть металлические воздуховоды, трубы, электропроводка или те неуловимые шпильки. Walabot DIY — одно из лучших доступных приложений для поиска гвоздей, благодаря его способности различать и предотвращать беспорядочные, дорогостоящие или даже опасные ошибки.

    Как работает приложение Walabot Stud Finder

    Стандартный поиск деревянных стержней работает, считывая изменения плотности внутри стен. Некоторые из старых полагаются на магнитометры, а некоторые используют импульсный радар, что отлично подходит для подрядчиков, которым нужно найти шпильки под несколькими слоями материала.Тем не менее, есть место для ошибки, поскольку ни одна технология не скажет вам, что именно скрывается под этим слоем штукатурки или гипсокартона. Подобно многим старомодным поисковикам, большинство приложений для поиска гвоздей являются магнитными, то есть они просто полагаются на встроенный магнитометр телефона для определения местонахождения металлических предметов внутри стен. Поскольку деревянные шпильки крепятся металлическими гвоздями и / или шурупами, эти приложения могут точно определить их местоположение. Новейшие технологии разные. Настенный сканер Walabot может обнаруживать различные материалы, чтобы пользователи могли нанести на карту свои стены и исключить риск дорогостоящих или опасных ошибок, которые могут произойти при случайном просверливании отверстий в водопроводе или электрических проводах.Он также обнаруживает движение внутри стен, помогая пользователям точно определить местонахождение вредителей, таких как мыши и крысы. После настройки приложение Walabot Stud Finder работает с гипсокартоном. Он обнаруживает водопроводные трубы, кабелепровод, проводку и шпильки. В сочетании с приложением Walabot DIY предлагает три полезных режима.

    Режимы приложения Walabot Stud Finder

    Режим изображения Walabot

    Предоставляет изображения предметов внутри стен в реальном времени, когда устройство Walabot проходит над ними.

    Элементы имеют цветовую маркировку и этикетки для облегчения идентификации, т.е.е. «Деревянная шпилька» или «проволока или труба».

    Walabot Expert Mode

    Expert Mode позволяет обнаруживать пересечения труб, проводов, шпилек и т. Д.

    Этот режим также является отличным инструментом для отслеживания траектории объекта и даже отслеживания движения в вашей стене и легкого определения местонахождения опасных домашних вредителей.

    Посмотрите, что у вас за стенами

    Чтобы начать работу над проектом, просто проведите Walabot над рабочей зоной и найдите количество шпилек, необходимых для безопасного подвешивания вашего объекта (ов) или выполнения другой задачи.

    Отметьте положение шпилек карандашом и продолжайте свой проект.

    Вы сможете работать, не беспокоясь: как только вы найдете гвоздики на стене и определите, где разместить их, вы можете с полной уверенностью повесить эти полки или телевизор.

    Есть и другие варианты использования Walabot DIY. Благодаря своей способности исключать догадки, его можно использовать для определения наилучшего места для установки светильников и вентиляторов, не повреждая потолки и стены, а также он идеально подходит для прокладки сетевых кабелей.Возможность определять местонахождение встроенных объектов ускоряет выполнение многих задач по благоустройству дома, помогая предотвратить дорогостоящий и ненужный ремонт, вызванный неточностями.

    Walabot экономичен и прост в использовании. Благодаря своей способности предоставлять изображения в реальном времени, он идеально подходит для подрядчиков, электриков, сантехников, ремонтников и обычных людей, которые хотят упростить проекты DIY, точно найдя карнизы для стен и другие предметы.

    Готовы видеть сквозь стены?

    Приложение Best Stud Finder

    Советы по использованию приложения Walabot Stud Finder

    Использовать Walabot DIY и прилагаемое к нему приложение для поиска шпилек очень просто.Вот несколько полезных советов:

    • Прочтите все, что написано мелким шрифтом в приложении, прежде чем начать.
    • Посмотрите обучающие материалы по Walabot DIY и ознакомьтесь с любыми дополнительными материалами, такими как бесплатные руководства DIY, которые поставляются с устройством Walabot.
    • Возьмите карандаш, прежде чем приступить к поиску гвоздиков своими руками, чтобы не останавливаться на достигнутом.
    • Выберите «гипсокартон», когда будет предложено это сделать.
    • Откалибруйте Walabot в соответствии с указаниями, проводя его по поверхности стены круговыми движениями.Калибровка приложения обычно занимает менее 30 секунд, и оно уведомит вас, когда Walabot будет готов к использованию. Поскольку поверхности имеют разные характеристики и могут различаться по толщине, Walabot необходимо повторно калибровать перед каждым использованием. Это обеспечивает точность и помогает добиться успеха в текущем проекте.
    • Когда Walabot будет готов, начните сканировать вашу стену. Установите приложение в режим карты и плавно проведите устройством по поверхности стены, чтобы определить, где расположены стойки. Приложение сообщит вам, сколько шпилек было обнаружено в области, которую вы нанесли на карту.
    • Затем переключитесь в режим изображений. Это позволит вам поближе рассмотреть шпильки, над которыми вы хотите работать. Переключение в необработанный режим позволит вам отрегулировать интенсивность сканера, чтобы вы могли легко видеть край шпильки. Определив края шпильки, вы сможете определить ее центр, чтобы закрепить предметы как можно надежнее.
    • С помощью карандаша сделайте небольшие отметки, когда найдете область, над которой хотите работать. Вы можете отметить опасности, если хотите, или можете повторно проверить их непосредственно перед сверлением / забивкой гвоздями.Помните, что вы можете использовать это приложение для поиска шпилек, чтобы делать скриншоты для дальнейшего использования.

    Вот и все!

    Вы готовы завершить свой проект с помощью передового приложения для поиска гвоздей, не имеющего аналогов.

    Walabot DIY идеально подходит для подрядчиков, электриков, плотников, сантехников и, конечно же, домовладельцев, которым нужны преимущества, которые дает передовая технология визуализации стен.

    Приложение «Поиск шпильки» Walabot совместимо с Android 6 и новее.

    Эти телефоны должны поддерживать USB On-The-Go.Для работы этого приложения требуется устройство Walabot DIY.

    Пользователи должны загружать его только после того, как они приобрели, получили и подключили свои устройства Walabot DIY.

    Семь лучших производителей в 2021 году

    Наши редакторы самостоятельно исследуют, тестируют и рекомендуют лучшие продукты; вы можете узнать больше о наших
    процесс обзора здесь.
    Мы можем получать комиссию за покупки, сделанные по выбранным нами ссылкам.

    Хороший поисковик может стать решающим фактором между успешным домашним проектом своими руками и катастрофой.Забивая или ввинчивая предметы в стены, потолки и полы, нужно знать, что находится по ту сторону гипсокартона. В конце концов, вы не хотите, чтобы ваш тяжелый телевизор рухнул из-за того, что он на самом деле не был закреплен на стенной стойке, или столкнулся с проводом под напряжением во время сверления отверстия для подвешивания полок. Вот почему так важен поиск гвоздика.

    Все поисковые системы делают одно и то же, используя электронные датчики или магниты: они обнаруживают, где в стенах находятся опорные зоны, такие как стойки и балки.Все искатели шпилек могут обнаруживать дерево, большинство обнаруживают металл, а многие также обнаруживают электрическую проводку под напряжением. Некоторые искатели предоставляют базовые возможности обнаружения, которые подходят только для стен. Остальные можно использовать для полов и потолков. Лучшие поисковые системы позволяют регулировать глубину проникновения датчиков в стену, повышая ваши шансы обнаружить все важное, скрытое за гипсокартоном.

    Чтобы удовлетворить все ваши потенциальные потребности, вот лучшие инструменты для поиска гвоздей.

    Окончательный вердикт

    Для точного и быстрого поиска шпилек мы рекомендуем использовать Franklin Sensors 710 Precision Stud Finder.Он может обнаруживать более одной стойки одновременно, а режим глубокого сканирования позволяет обнаруживать стойки в более толстых стенах. Однако, если вы ищете что-то более дешевое, электронный настенный сканер Zircon StudSensor e50 — надежный вариант, который по-прежнему обеспечивает надежные результаты.

    Тип датчика

    В приборах для поиска точек используются два основных типа датчиков: электронные и магнитные.

    Электронные поисковые устройства работают от батареек. Они работают, обнаруживая изменения плотности сканируемой поверхности.Как правило, электронные средства поиска шпильки имеют визуальный дисплей, который указывает местоположение шпильки, а также часто имеют звуковой сигнал. Электронные поисковые устройства обычно обнаруживают объекты, похороненные глубже в стенах, чем магнитные датчики, но они также стоят дороже.

    Магнитные поисковые устройства содержат редкоземельные магниты, которые фактически не обнаруживают древесину внутри стен; вместо этого они обнаруживают металл в шурупах или гвоздях, удерживающих шпильки на месте. Эти искатели гвоздей довольно недороги, но не покажут вам точных краев гвоздика и не проникают в стену так глубоко, как их электронные аналоги.

    Регулировка глубины

    Некоторые электронные средства поиска гвоздей позволяют регулировать глубину проникновения датчиков в стену. Как правило, стойки заглублены на дюйма за гипсокартоном, но бывают случаи, когда вам нужно пойти глубже, чтобы найти другие скрытые объекты, или вы сканируете пол в поисках балок, а не стен. Многие искатели шпилек с этой функцией могут проникать на поверхность на глубину до 1,5 дюймов.

    Альтернативные материалы

    Хотя все поисковые системы обнаруживают дерево, существуют и другие типы материалов, которые могут быть спрятаны за вашими стенами, включая пластиковые или металлические трубы и проводку переменного тока.Многие из современных электронных гвоздиков имеют режимы обнаружения этих материалов, что очень полезно, когда вы делаете больше, чем просто ищете шпильку для поддержки тяжелого зеркала или полки.

    Как пользоваться поисковиком гвоздика?

    Использовать инструмент для поиска гвоздей несложно, но эти простые инструменты могут помочь вам отличить успешный проект DIY от проекта, который провалился в корне. В конце концов, никто не хочет слышать звук этой тяжелой полки, падающей на землю ночью, потому что она не была прикреплена к стенке, а просто прикручена к гипсокартону.

    1. Для начала включите прибор для поиска шпилек и убедитесь, что батареи заряжены. Убедитесь, что датчики в нижней части инструмента не пыльные и не повреждены.
    2. Поместите искатель гвоздей на стену, где вы планируете повесить полку или другой предмет, и медленно перемещайте искатель гвоздей горизонтально по стене.
    3. Когда искатель шпильки обнаруживает край шпильки, он подает звуковой сигнал, мигает или использует комбинацию сигналов, чтобы предупредить вас. Отметьте край шпильки небольшой отметкой карандашом.
    4. Продолжайте медленно перемещать прибор для поиска стоек по стене, пока не найдете другой край стойки. Отметьте и это карандашом. Некоторые средства поиска шпильки автоматически определяют оба края шпильки.
    5. Продолжайте перемещать датчик стойки по стене, пока не найдете несколько стоек. Обычно они расположены на равном расстоянии от 16 до 24 дюймов друг от друга, поэтому после определения местоположения и маркировки нескольких стоек проверьте расстояние, чтобы убедиться, что вы действительно нашли стойки, а не другие материалы за стенами.
    6. После того, как вы определили, что нашли шпильки, вы можете без проблем повесить полку, телевизор или другой тяжелый предмет.

    Могут ли специалисты по поиску шпилек ошибаться?

    Поисковик гвоздей нередко вызывает предупреждение, и все же скрытый объект за стеной на самом деле не гвоздь, а труба, кронштейн или другой материал. Многие датчики-шпильки различают эти различные типы материалов, но инструмент не является безошибочным, и можно получить ложные показания.Вот почему так важно сканировать стену до тех пор, пока не найдете хотя бы три стойки; если расстояние между ними одинаковое и составляет от 16 до 24 дюймов, можно быть уверенным, что вы нашли шпильки, а не какой-либо другой строительный материал.

    Работают ли гвоздики через керамическую плитку?

    Если вы планируете установить поручни в ванной, но у вас стены полностью облицованы плиткой, вы можете решить, что воспользуетесь датчиком стойки, чтобы найти стойки за плиткой. К сожалению, хотя датчики-шпильки не имеют проблем при сканировании через гипсокартон и аналогичные материалы, очень немногие из этих инструментов, принадлежащих среднему домовладельцу или домашнему мастеру, могут надежно работать через керамическую плитку.Для этого вам обычно нужен сканер, который использует радар для «просмотра» стены, а это, как правило, очень дорого. Однако некоторые стержневые датчики с глубинным датчиком и настройками для обнаружения металла могут проникать в плитку с довольно надежной точностью, поэтому стоит попробовать, если вы настроены на крепление чего-то тяжелого к плиточной стене.

    Эта статья отредактирована и обновлена ​​Мишель Ульман, экспертом по инструментам компании The Spruce. Она имеет большой опыт не только в написании всех вещей, связанных с домом, но и в выполнении различных проектов DIY, включая ландшафтный дизайн, покраску, напольное покрытие, оклейку обоев, ремонт мебели и простой ремонт.Для этого обзора она рассмотрела десятки искателей шипов, ища те, которые обладают наибольшим количеством функций, лучшей точностью и высочайшей похвалой как от тестеров продуктов для The Spruce, так и от реальных покупателей этих устройств.

    Купите лучшие кабельные детекторы под напряжением для самостоятельного обнаружения стен

    Обновлено 02.06.2021:
    Электронные портативные кабельные извещатели под напряжением помогут вам предотвратить дорогостоящие грубые ошибки в результате просверливания необнаруживаемых электрических проводов, газовых или водопроводных сетей. Устраните неопределенность при закреплении фурнитуры, обрамлении произведений искусства или установке полок, определив безопасную конструкцию для крепления.

    Детектор провода

    Тавоол в стенах с дисплеем

    ЛКД

    • Используется для обнаружения дерева, шпилек и AC
    • ЖК-экран со звуковым сигналом, уведомляющий
    • обеспечивает 4 универсальных настройки сканирования
    • Центральный ЖК-дисплей для дерева
    • Предоставляет различные видимые и четкие подсказки
    • Провод переменного тока, металл, шпильки, кабели и балки
    • Детекторный локатор луча и настенный датчик

    £ 16 Детектор проводов Tavool в стене с ЖК-дисплеем — получите!

    ULTRA Сканер шпилек для электрического кабеля

    • Противоскользящая конструкция Простота использования Удобный гаджет
    • Эргономичный дизайн Малая портативная физическая структура
    • ЖК-дисплей с подсветкой и звуковой знак Предложить приложение
    • Обладает четким звуковым сигналом, который информирует вас
    • Продукт указывает на наличие кабеля питания переменного тока под напряжением
    • Быстро обнаруживает концы и середину металлических шпилек
    • предлагает вам размещение и положение шпильки

    £ 16 ULTRA Электрический кабельный извещатель с задней подсветкой — Получите!

    детектор провода

    ЛОМВУМ в поверхности стены с ЛКД

    • Звуковой сигнал для предупреждений об оптимальном сигнале
    • Дисплей в дополнение к аудио- и визуальному индикатору
    • Легко читаемые характеристики Встроенный ЖК-дисплей с подсветкой
    • Perform Power 9-вольтовая батарея не используется
    • поднимает металл толщиной до 76 миллиметров Подробнее
    • обеспечивает комфорт и лучший контроль устройства

    ПРОФИ

    • Чрезвычайно точный сканер
    • Эргономичный с хорошим захватом

    £ 13 Детектор провода LOMVUM с ЖК-дисплеем — получите!

    Как использовать детектор провода под напряжением

    Для правильного использования всегда располагайте настенный кабельный извещатель ровно напротив поверхности перед включением.Всегда нажимайте и удерживайте опцию сканирования во время использования. Для начала расположите его ровно на стене, после этого нажмите и поддержите переключатель сканирования — удерживайте устройство в неподвижном состоянии до тех пор, пока в конечном итоге калибровка не будет завершена.

    Убедитесь, что инструмент стоит «ровно на стене», и медленно перемещайте устройство. Детектор электрического кабеля не следует сразу ставить на какие-либо стойки или твердые компоненты, например, на сталь, влажные или, возможно, недавно украшенные области, иначе он не будет правильно регулироваться.

    Детектор электрических проводов JurgK с интеллектуальным датчиком

    • ЖК-дисплей и четкая звуковая система
    • Multi Sense правильные и быстрые результаты
    • Stud Plus Wire Finder, Металлоискатель
    • Расходные материалы для нескользящей ручки Ergo Comfort
    • Автоматическая калибровка и оптимальная стабильность
    • Для середины и кромки металла или шпилек

    ПРОФИ

    • Индикатор низкого заряда батареи
    • Кнопка запуска калибровки

    £ 17 Интеллектуальный датчик электрического детектора провода JurgK — Получите!

    Глубина распознавания и обнаружение границ могут различаться в зависимости от содержания влаги в материалах, плотности структуры стены, свежей краски и т. Д.Все детекторы кабеля под напряжением оснащены значительным ЖК-дисплеем, они удобны и легко обнаруживают периметр шпилек.

    Цифровой ЖК-сканер для подключения к электросети и трубам Bosch

    Это специальное устройство безопасности, созданное Bosch, ускоряет выполнение ваших проектов и обеспечивает более точную и эффективную работу. Он имеет многорежимное распознавание деревянных шпилек, металлических материалов, таких как арматура или медная сантехника, а также проводки под напряжением. ЖК-дисплей с подсветкой отображает настройки и распознавание.

    Сканер проводки и трубопровода Bosch под напряжением

    • 3 варианта: деревянный, металлический, электропроводка переменного тока
    • Звуковые опознавательные знаки с двухпозиционным переключателем
    • Эргономичная мягкая ручка для защищенного комфорта
    • Обнаруживает арматуру, шпильки и сталь, даже медные трубы
    • Высокоточный датчик электропроводки под напряжением
    • Визуальный ЖК-дисплей с подсветкой Мощность распознавания
    • обеспечивает высокую эффективность распознавания на глубине 120 мм

    Прочная металлическая способность распознавания захватывает сталь на глубину до 12 см в обработанных бетонных конструкциях.Автоматизированный локатор средний находит центр распознанных металлических или деревянных предметов. 3 процесса выбора из дерева, металла или кабеля с автоматической стандартизацией для прямого и точного измерения.
    [Оценка: 9/10] £ 69 — Получить → Сканер проводки Bosch в режиме реального времени

    Многоканальный сканер циркона TruCal Live Cable Detector

    Устройство многократного сканирования Zircon Pro SL — надежный инструмент для всех этих заданий проверки подповерхностных областей.Он легко и точно обнаруживает периметры шпилек, балок и всех металлов. Кроме того, он обнаруживает и записывает электрические кабели под напряжением. 4 режима переключения обеспечивают мгновенный доступ ко всем возможностям.

    Сканер циркона Детектор кабеля TruCal Live

    • Сканирование переменного тока обнаруживает и отслеживает электрические кабели под напряжением
    • Немедленное определение объектов в металле или дереве
    • Зеленый светодиод TruCal Light уведомляет о калибровке
    • Запатентованная технология TruCal для калибровки любой стены
    • Технология наведения Spotlite и звуковое уведомление
    • Предупреждение о неисправности проводов определяет наличие горячей электрической проводки

    «Сканирование шпилек» обнаруживает примерно 19 деревянных или металлических шпилек и балок.Глубина 5 мм, а настройка глубокого сканирования увеличивает степень сканирования до 38 мм. Функция Steel включает металлические шпильки, а также медные, легкие алюминиевые и железные трубы глубиной до 3,8 см. Арматура в бетоне достигает глубины 7,6 см.
    [Оценка: 9/10] £ 37 Получить здесь → Zircon TruCal Live Cable Detector

    Настенный сканер для обнаружения кабелей и труб WAL

    • Значительный ЖК-дисплей с функцией задней подсветки
    • Определите местонахождение дерева и металла
    • Расположение дерева, металла и проволоки
    • Цифровая деревянная середина — для металла или шпилек
    • Распознавание сканера проводов с кабелем переменного тока
    • Многофункциональный датчик влажности древесины
    • Within Wall High Precision — включение / выключение звука

    ПРОФИ

    • Сканирование в глубоком режиме
    • Профессиональный или любитель DIY

    £ 29 Детектор кабелей и труб WAL для стен — достать!

    Детектор небольших шпилек, балок и кабеля под напряжением Silverline

    Мощный самокалибрующийся датчик 3 в 1 для обнаружения древесины, а также, например, стоек и потолочных балок, «кабелей переменного тока под напряжением», а также металлических материалов.Светодиодные и четкие индикаторы предупреждения датчика. Требуется одна заряженная батарея 9V PP3, которая не встроена.

    Кабельный детектор на шпильках, балках Silverline

    • Экран дисплея и четкие индикаторы
    • Ручные инструменты гарантированы навсегда
    • Светодиодный индикатор и датчик четкого оповещения означает
    • Пройдите всестороннюю проверку
    • Регистры шпильки, балки и токоведущие кабели
    • Самокалибровка сенсорного устройства 3 в 1

    Признанный и надежный в Великобритании и Европе, Silverline предлагает широкий выбор ресурсов, отвечающих как настоящим, так и обозримым будущим требованиям.Новинки, в которых используются самые современные технологии. Ассортимент продукции состоит из ручного и самодельного оборудования, которое можно использовать в собственном доме.
    [Оценка: 9/10] £ 12 — Получить → Кабельный детектор Silverline Live

    Детектор электрического кабеля для труб HOL

    Этот инструмент собирает кабели и металлические трубы непосредственно перед бурением в целях безопасности. Он обеспечивает глубину распознавания металлических шпилек 50 мм и диапазон датчиков для медных трубопроводов 25.5мм. Глубина обнаружения кабелей переменного тока составляет 50 мм, а устройство оснащено светодиодным экраном для простоты использования.

    Детектор кабеля под напряжением

    • Щелочная батарея 9 В | 2 года гарантии
    • обнаруживает кабели под напряжением за любыми стенами
    • Простой в использовании детектор труб и кабелей под напряжением
    • Светодиодный экран

    • с конфигурациями
    • Сделано для улучшения положения металлических трубопроводов
    • Предварительно определите, где проходят трубы и кабели под напряжением
    • используется в качестве меры безопасности перед бурением

    При любом ремонте важны факторы безопасности — и по этой причине вам необходимо убедиться, что просверлить стеновую конструкцию без риска, чтобы предотвратить закапывание водопроводной трубы или кабеля под напряжением.Предварительно определите, где именно расположены трубопроводы и провода под напряжением, прежде чем начинать буровые работы.

    В основном включите датчик и поставьте его напротив конструкции стены. Обнаружив электрические провода водопровода, инструмент предлагает графические и звуковые уведомления. Работает от щелочной батареи 9 В и имеет легкий вес. Идеальная система, которая должна быть на любом ресурсе инструментов DIY.
    [Оценка: 9/10] £ 28 — Получить → Кабельный детектор HOL под напряжением

    Металлоискатель Draper Live Wire Stud

    Улавливает находящиеся под напряжением или израсходованные электрические провода, металлические водопроводные трубы, гвозди, а также другие металлические материалы и деревянные шпильки в перегородках, которые можно размещать без разрушения поверхности.Оптимальная глубина инфильтрации 27 мм.

    • Находит трубы, гвозди и другие металлические предметы
    • Ударопрочный датчик Metal Vage Stud
    • Буклет с инструкциями, прилагаемый к каждому устройству
    • Подхватывает живые или обесточенные провода электропитания
    • использует батарею размера PP3, предлагаемую индивидуально

    Все оборудование Draper производится в соответствии со спецификациями хорошего качества, которые строго контролируются специалистами по контролю качества. Они отличаются лучшим соотношением цены и качества и множеством полезных характеристик, повышающих эффективность товаров.
    [Оценка: 9/10] £ 16 — Получить → Детектор проводов Draper под напряжением

    Детектор точного измерения Bosch D-Tect с визуальным считыванием

    Специализированный сканер D-Tect 150 предназначен для всех экспертов и новичков, которые хотят избегать непреднамеренного контакта с нежелательными материалами при сверлении. Чрезвычайно широкополосный радиолокационный датчик позволяет использовать датчики сплавов, токоведущих проводов, деревянных шпилек и пластиковых труб с точностью до миллиметра.

    • Обнаруживает токоведущие провода, деревянные шпильки и пластиковую сантехнику
    • Расходные материалы для радиолокационной техники Discovery с миллиметровой точностью
    • Простая процедура использования с эргономичной ручкой
    • Специальное открытие систем отопления полов и стен
    • Профессиональный инструмент для всех экспертов и любителей DIY
    • Максимальная защита от индикации оптимальной глубины сверления

    ПРОФИ

    • Легко читаемый ЖК-экран
    • Работает на всех поверхностях

    Точное распознавание решений для обогрева полов и стен.Он предлагает надежность за счет точного отображения на экране компонентов материала и оптимальную безопасность за счет отображения максимально возможной разрешенной глубины сверления. Пять разнообразных процессов обеспечивают наиболее эффективное распознавание практически на любой поверхности.
    [Оценка: 9/10] £ 523 Получить → Детектор Bosch D-Tect 150

    Детекторы провода под напряжением для опасных кабелей, которые обнаруживают трубы

    Мультииндикатор вместе с настройками проверки обнаруживает дерево, сталь, кабели под напряжением переменного тока, а также глубоко встроенные методы.По завершении калибровки устройство издаст короткий звуковой сигнал — плюс полосы экрана дисплея будут удалены.

    Отлично подходит для работ по обнаружению металлов, эргономичный стиль захвата позволяет плотно удерживать детектор электрического провода любой рукой практически с любой точки зрения.

    Идеальный индикатор для инженеров-сантехников, строительных подрядчиков, мастеров, каменщиков, ремонтников, строительных рабочих, домашних инженеров-электриков, а также любителей домашнего хозяйства, которым требуется надежная диагностика.

    INTEY AC Live Wire Детектор и сканер стержней

    • Быстрое и простое устройство сканирования
    • конструкции стены стержня

    • Полы и потолки с проводом под напряжением
    • ЖК-экран

    • быстро регистрирует объекты за поверхностью
    • Металлические стойки, водопроводы, балки в задней части стены
    • Сканирование для обнаружения металлических предметов
    • Всего три настройки сканирования для легкого распознавания
    • Многостенный сканер с визуальным освещением и подсветкой

    £ 19 Сканер-детектор проводов INTEY AC Live — Получите!

    Зонд для поиска электрического кабеля со сканированием Tacklife

    • Идентификация черных металлов по 4.72 дюйма 120 миллиметров
    • Большой знак силы и экран дисплея, металлическая глубина
    • Освещение щедро обозначает область захоронения
    • Изменение уровня чувствительности металла Обнаружение
    • Более глубокое сканирование для определения шпильки под деревом
    • Точный и прочный грохот влажности древесины
    • Стеновая конструкция и строительный материал со стержнем зонда

    £ 29 Настенный электрокабель Tacklife — Получите!

    Детекторы проводов под напряжением позволяют определять и определять местонахождение деревянных шпилек, стальных проводов и проводов переменного напряжения, обеспечивая конкретную индикацию необнаруживаемых физических объектов с использованием стратегии светодиодных индикаторов и зуммеров.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
