Отопительно-варочная печь своими руками — пошаговая инструкция

bnas.ru 0 Комментариев автономное существование, выживание в городе, жилище, кирпичная печь, обогрев, своими руками

В первой части серии «Кирпичная печь своими руками» мы рассмотрели основные виды печей, их особенности, а также устройство простейшей печи. Во второй части был приведён список необходимых инструментов для работы по кладке печи, рекомендации по правильному выбору места для печи в доме и возведению фундамента под печь. В третьей части был пошагово описан процесс кладки печи.

Теперь перейдём к закреплению пройденного материала и рассмотрим чуть более сложную конструкцию, которая, на наш взгляд, лучше всего подойдёт для обогрева небольшого дома, нагрева воды, а также для приготовления и запасания пищи. Это отопительная варочная печь с сушильной камерой (т. н. печь Проскурина).

Содержание статьи

Отопительно-варочная печь Проскурина

Модель кирпичной печи, созданная инженером Юрием Проскуриным, считается одной из самых простых среди отопительно-варочных печей, строительство которой по силам даже новичку. Печь из кирпича довольно компактна, но, несмотря на скромные размеры, очень функциональна – кроме обогрева помещения, выполняет функции плиты для приготовления пищи, оборудована сушилкой, в которую при желании можно поместить бак для нагрева воды.

Отопительная-варочная печь Проскурина может без проблем обогреть одно или несколько помещений общей площадью до 20 м². Такую печь можно построить между кухней и одной из комнат дома. Разумеется, плита и сушка должны быть развернуты на кухню.

Конструкция имеет следующие габариты: 2070х750х630 мм. Эту кирпичную печь можно эксплуатировать в летнем и зимнем режиме. Летом используется только варочная поверхность, без отопления. При полной нагрузке теплоотдача печи Проскурина составляет около 1700 ккал/ч.

Отопительно-варочная печь Проскурина в трёх разрезах.

Для кладки отопительно-варочной печи своими руками понадобятся такие материалы:

  • Красный кирпич – 285 шт.
  • Огнеупорный кирпич – 85 шт.
  • Дверца для поддувала. Дверца для топки – 1 шт., 1 шт.
  • Дверцы для очистных отверстий – 2 шт.
  • Летняя дымоходная задвижка – 1 шт.
  • Задвижка для топки, задвижка для варочной плиты – 1 шт., 1 шт.
  • Варочная панель на одну конфорку – 1 шт.
  • Колосник -1 шт.
  • Полоса стальная – 1 шт.
  • Стальной уголок – 1 шт.
  • Железо кровельное.
  • Металлический лист для установки под топкой.

Для заливки основания под печку понадобятся: песок, щебень мелкой фракции, гидроизоляционный материал, арматура сечением 5-6 мм. Для того чтобы не допустить ошибок в процессе кладки, рекомендуется постоянно сверяться с порядовкой.

Кладка отопительно-варочной печи своими руками — пошаговая инструкция

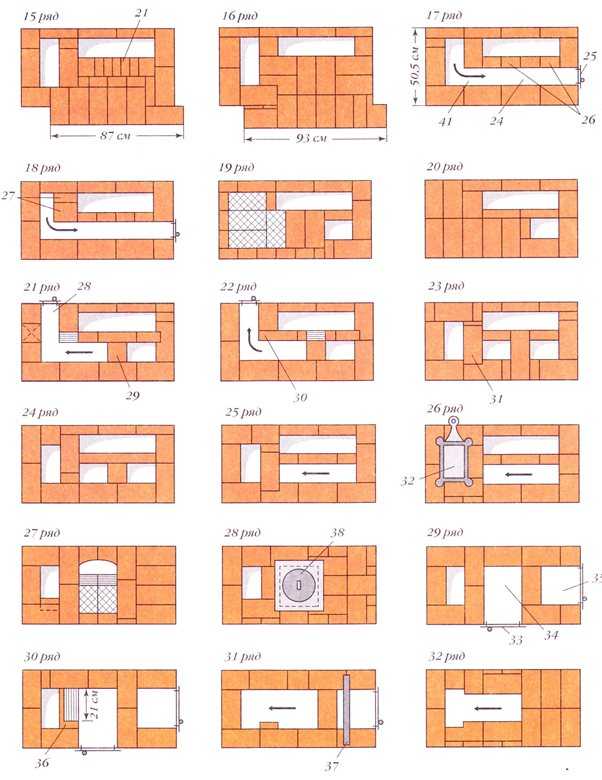

Вот визуальная порядовка сборки отопительно-варочной печи Проскурина:

Далее приведены детальные инструкции по каждому ряду:

  • 1 ряд. Сплошной. Кладка печи производится соответственно схеме. Важно первый ряд делать идеально ровным, от его качества зависит долговечность и надежность всей печи. Для кладки используется 15 кирпичей.
  • 2 ряд. Закладывается форма поддувала (зольника), а также дно двух вертикальных дымоходных каналов. Оставляют проемы для поддувала и очистной камеры. Устанавливают дверки поддувала и топки. На дверках есть специальные отверстия-ушки для проволоки. Концы обрезков проволоки скручивают между собой и крепят в швах боковых стен печки. Для того чтобы дверка не сместилась, ее временно подпирают несколькими кирпичами.
  • 3 ряд. Делают по схеме. На этом ряду поднимают стенки поддувала и очистной камеры, крепят концы проволоки в швах. На третий ряд идет 13 кирпичей.
  • 4 ряд. На этом ряду печи своими руками общая камера вертикального дымоходного канала делится пополам, далее два канала выкладываются отдельно. Сечение обеих каналов на всей протяжности составляет 120х80 мм. Перекрываются дверки топки и поддувала. На ряд идет 13 шт. красного кирпича.
  • 5 ряд. Формируется дно топки печи из кирпича, используется огнеупорный кирпич. В кирпичах, которые будут держать колосник, делают вырез. Его примерные размеры – 10х10 мм. Огнеупорные кирпичи укладываются над поддувалом. Количество кирпичей – 16 шт.
    На 5-м ряду также устанавливается колосник в подготовленное ранее углубление. Использование глиняного раствора для крепления колосника необязательно. Вместо раствора используют песок, формируя зазор между решеткой колосника и кирпичом – до 5 мм.
  • 6 ряд.  Продолжают кладку печи по схеме. Поднимают стенки дымоходных каналов, закладывают стенки топочной камеры. Используется только огнеупорный кирпич в количестве 12 шт. Полостью устанавливается топочная дверка. По периметру дверцу нужно плотно обмотать асбестовым шнуром для создания теплового зазора для расширения металла.
  • 7, 8 ряды. Используется по 12 огнеупорных кирпича для каждого ряда. Работают согласно порядовке. Продолжают поднимать стенки топки и вертикальных дымоходных каналов.
  • 9 ряд. Перекрывается дверка топки. Для уменьшения нагрузки от чугунной дверки, срезают края, которые повернуты к топке под углом примерно 30º. На ряд уходит 12 шт. кирпичей.
  • 10 ряд. Топку присоединяют к крайнему дымоходному каналу, чтобы дым из топки направлялся в него. Для кладки необходимо 11 шт. огнеупорных кирпичей.
  • 11 ряд. После того как ряд окончен, ступеньку на кирпичах нужно застелить слоем асбеста или глины толщиной примерно 4-5 мм. Прослойка выполняет функции подушки под варочную панель, одновременно являясь тепловым зазором. Сверху устанавливают варочную плиту. В стороне варочной камеры угол кладки усиливают металлическим уголком.
  • 12 ряд. С этого ряда кладку печи делают только красным кирпичом. Закладываются стенки варочной камеры, закрывается перемычкой вертикальный дымоходный канал. Для кладки используют 10 красных кирпичей.
  • 13 ряд. Выкладывается согласно порядовке. На внешней части вертикального дымоходного канала делают место для задвижки регулировки режимов работы печи – переключение с летнего на зимний. Под задвижку в кирпиче делают небольшие прорези в кирпиче. Неподвижная часть задвижки устанавливается на песчано-глиняный раствор. Используется 10 кирпичей.
  • 14-18 ряды. Продолжают формировать дымоходные каналы и варочную камеру. На 18 ряду перекрывают варочную камеру с помощью трех металлических уголков, на которые потом укладывают следующие ряды.
  • 19 ряд. Варочная камера перекрывается 12 кирпичами, над камерой делают отверстие для выхода пара, в которое впоследствии устанавливают задвижку.
  • 20 ряд. Отопительно-варочную печь из кирпича кладут дальше по схеме. На этом ряду перекрывают паровую задвижку, формируют дымоходные каналы. В первом канале отесывают боковой кирпич для более плавного перемещения горячего воздуха. Необходимо 15 кирпичей.
  • 21 ряд. На этом ряду объединяют первый дымоходный канал и отверстие для пара, поступающего из варочной камеры. Кирпич кладут по периметру печки, одновременно обрамляя второй дымоходный канал. Внутренний угол кирпича нужно срезать для плавного выхода пара в дымоход. На ряд идет 11 шт. кирпича. Получившееся на этом ряду пространство перекрывают стальной полосой, которая служит основой для металлической пластины и следующих рядов кирпича. С помощью пластины из кровельного железа формируется дымоходное отверстие.
  • 22 ряд. Металлическая пластина перекрывается кирпичной кладкой. Далее кладка печи производится по схеме, отверстия дымоходных каналов пока остаются открытыми.
    На внешнюю сторону печки монтируется металлический уголок для укрепления передней части дна сушильной камеры. Для кладки ряда понадобится 15 кирпичей.
  • 23 ряд. Выкладывают стенки сушильной камеры. Необходимо 12 кирпичей.
  • 24 ряд. Выкладывают стенки двух вертикальных каналов, дымоходного канала, а также сушилки. Требуется 11 кирпичей.
  • 25 ряд. Кладка печи своими руками производится согласно порядовке, нужно 12 кирпичей.
  • 26 ряд. Производится подготовка обеих вертикальных каналов к объединению в один общий канал, кирпичи в обеих каналах аккуратно срезают под нужным углом. Для кладки ряда нужно 11 кирпичей.
  • 27 ряд. Объединяют два вертикальных канала, на получившийся общий канал монтируется дверца для прочистки. Нужно 11 кирпичей.
  • 28 ряд. Нужно 11 кирпичей. Кладка такая же, как и на предыдущем ряду.
  • 29 ряд. Вся площадь перекрывается кирпичом, согласно порядовке. Оставляют только отверстие над сушилкой для установки задвижки. На этот ряд требуется 17 кирпичей.
  • 30 ряд. Полностью перекрывается вся поверхность печи из кирпича, за исключением дымоходного отверстия в полкирпича. Для ряда потребуется 16 кирпичей.
  • 31-32 ряд. Формируется печная труба.

Итак, если предстоит кладка печи своими руками, все операции необходимо выполнять аккуратно, не спеша, согласно инструкции. Если неукоснительно следовать рекомендациям и не отклонятся от схемы-порядовки, то с поставленной задачей справится даже новичок, который благодаря этому приобретет бесценный опыт для дальнейшего развития.

Печь — шведка: пошаговая порядовка

Опубликовано:

28.04.2015

Одним из величайших изобретений человечества является печь.

Устройство отопительно-варочной печи “Шведки”. Важными преимуществами этой отопительно-варочной печи являются ее малые габариты и экономичность.

Вероятно, она начиналась с открытого очага и с течением лет трансформировалась в уникальное устройство, которое, наравне с отопительно-варочной функцией, приобрело массу других достоинств. В зависимости от основного предназначения, печи имеют различные конструкции и названия. Русская печь, “голландка”, “шведка” и много других, иногда мало отличающихся друг от друга. Так, например, русская отопительно-варочная печь имеет практически ту же конструкцию, что и отопительно-варочная печь “шведка”. Единственное их отличие – это размеры и, пожалуй, место установки. Русская ставилась посреди большой комнаты, а “шведка” – между комнатами. В одной комнате она была частью стены и выполняла отопительно-обогревательную функцию, а с другой – это была кухня. Качество этого уникального сооружения определяется двумя факторами: материалами и технологией.

Материалы для строительства

  1. Огнеупорный кирпич на 80% состоит из специальной огнеупорной глины (шамота). Каминные залы, бани, сауны обладают повышенной степенью огнеопасности и могут нагреваться свыше 800 градусов Цельсия. Обычный кирпич в подобных условиях крошится и идет на излом.

    Кирпич. В печном строительстве применяется два вида кирпича: красный и огнеупорный – шамотный. Иногда в качестве огнеупорного используется кирпич-сырец. Перед началом работы кирпич на сутки замачивают в воде. Фундамент печи кладется на цементный раствор, а сама печь – на глиняный.

  2. Глина. Хороший глиняный раствор позволяет выкладывать печи, которые стоят столетиями. Существует множество рекомендаций и технологий приготовления глины, но гарантом успеха в этом деле остается опыт печника.
  3. Металлическая фурнитура. Сюда входят дверцы, заслонки и задвижки. В основном это чугунное литье, часто представляющее произведение искусства. Для перекрытий используется металлический уголок, шины, арматурная сетка и листовой металл.
  4. Отделочные материалы. Список их довольно обширен и определяется замыслом заказчика. Если это отопительно-варочная русская печь или “шведка”, то их штукатурят глиняным раствором и красят известью. “Голландку” можно украсить изразцами, камин – декоративным камнем, плиткой или скульптурой.

Инструменты для порядовки

  • металлическое сито 1-2 мм;
  • корыто для раствора;
  • штыковая лопата;
  • молоток;
  • мастерок;
  • отвес;
  • уровень.

Схемы и чертежи для кладки

Схема кладки отопительно-варочной печи.

Любая печь и, в частности, “шведка”, строится в строгом соответствии со схемой кладки каждого ряда. Такая схема называется порядовка.

Первый и второй ряды выкладываются сплошными. Они являются фундаментом печи и укладываются строго горизонтально из красного кирпича. Углы кладки проверяются по угольнику.

Третий. Здесь порядовка предполагает закладку зольной камеры с установкой дверцы, основания вертикальных каналов и камеры нижнего прогрева. Кладка ведется красным кирпичом, только кладка поддувала – шамотным.

Четвертый. Продолжается формирование вертикальных каналов, камеры нижнего подогрева и зольной камеры. Поддувало укладывается шамотным кирпичом, остальное – красным. В 3 и 4 ряду 2 и 3 вертикальные каналы объединены.

Схема порядовки печи: 1-8 ряд.

Пятый. Кладка начинается слева направо. Перекрывается дверца поддувала. Заканчивается формирование зольной камеры. Колосниковая решетка устанавливается с учетом расширения металла при нагревании. Между решеткой и кладкой необходимо оставить зазор 12-16 мм, который засыпается песком. Зольник кладется шамотным, а остальная кладка ведется красным кирпичом.

Шестой. Выкладывается основание отопительно-топливной камеры, и устанавливается дверка для нее. Устанавливается духовка. Топка и духовка разделяются стенкой в ¼ шамотного кирпича, остальная кладка ведется красным. Из П-образного канала формируется три вертикальных.

Седьмой. Топка печи формируется из шамотного кирпича.

Восьмой. Как указывает порядовка, продолжаем формировать топливную камеру и закрываем первый вертикальный канал.

Девятый. Ряд находится на верхнем уровне дверцы топочной камеры. Кирпичи этого ряда стесываются под углом с верхней и нижней стороны для плавного перехода дыма из топки в дымоход.

Схема порядовки печи: 9-16 ряд.

Десятый. Внутренняя часть выкладывается из шамотного кирпича, перекрывает дверцу духового шкафа. Кирпичи стесываются под углом в том же порядке, что и в девятом ряду. Стенка между духовым шкафом и топливной камерой не выкладывается. Ряд выравнивается по уровню, и на него укладывается варочная плита. Вырез под нее делается с запасом 12-16 мм с учетом температурного расширения. Заподлицо с внешней стенкой печи закладывается металлический уголок размером не меньше 45х45 мм.

Одиннадцатый. Формирует начало варочной камеры. Отверстие, оставшееся с правой стороны плиты, закладывается по всей длине кирпичом. Выкладывается ряд красным кирпичом. При желании здесь можно установить съемную дверцу, что позволит использовать варочную камеру как еще одну духовку.

Двенадцатый. Выкладывается из красного кирпича. В этом ряду оба левых канала соединяются в один.

Тринадцатый. Продолжается кладка по схеме двенадцатого ряда, за исключением канала, который опять разделяется на две части – два канала.

Четырнадцатый. Кладка продолжается красным кирпичом по схеме предыдущего ряда.

Пятнадцатый. Выкладывается по схеме четырнадцатого ряда.

Шестнадцатый. Для перекрытия варочной камеры устанавливается четыре металлических уголка 45х45 мм соответствующей длины. Ряд выкладывается по предыдущей схеме.

Схема порядовки печи: 17-24 ряд.

Семнадцатый. Перекрывается варочная камера. Для отвода пара оставляется отверстие размером в половину кирпича.

Восемнадцатый. Выкладывается в соответствии с порядовкой. Закладывается страховочный металлический уголок размером не меньше 45х45 мм для укрепления низа сушильных камер.

Девятнадцатый. Начинается кладка вытяжной вентиляции из варочной камеры, а также формирование двух сушильных камер.

Двадцатый и двадцать первый ряды выкладываются по одной схеме.

Двадцать второй. Выкладывается в том же порядке, что и предыдущие. Меньшая сушилка перекрывается металлической пластинкой.

Двадцать третий. Выкладываются сушильные камеры, и готовится место для задвижки на вытяжной канал варочной камеры.

Двадцать четвертый. Объединяются второй и первый вертикальные каналы.

Двадцать пятый. Вытяжка варочной камеры объединяется с третьим каналом.

Схема порядовки печи: финальные ряды

Двадцать шестой. Выкладывается, как предписывает порядовка. Сушильные камеры перекрываются металлическим уголком 45х45 мм. По нему выкладывается перекрытие. Сверху прокладывается металлическая арматурная сетка.

Двадцать седьмой ряд. Верх печи перекрывается. Не закладывается только третий вертикальный канал. Периметр кладки увеличивают на 3-4 см.

Двадцать восьмой. Формируется бортик. Кладка увеличивается еще на 3-4 см.

Двадцать девятый. Периметр кладки возвращается к прежним размерам.

Тридцатый. Формируется труба. В кладке прорезается место для задвижки.

В дальнейшем выкладывается труба необходимой высоты. Кладка ведется вертикально по отвесу.

Выложенная в таком порядке “шведка” будет служить долго и надежно.

Процесс установки печи от начала до конца

Установка печи сложная. Не позволяйте никому говорить вам обратное. Одно из самых больших заблуждений, с которыми мы сталкиваемся, связано с теми, кто думает, что оборудование HVAC похоже на холодильник или микроволновую печь: подключите его, и все готово.

Каждая система HVAC требует особых требований к конструкции, чтобы соответствовать дому, в котором она устанавливается. Это требует специальной подготовки и инструментов для правильного выполнения работы.

Однако вам не нужно быть установщиком печей, чтобы знать, что за этим стоит. Вот где мы вступаем. Эта статья предназначена для того, чтобы помочь вам ускорить процесс. Иногда это будет технически, но цель состоит в том, чтобы дать вам лучшее понимание того, как работает ваша печь и почему так важны правильные методы установки.

Также полезно знать, чего ожидать, чтобы вы могли привлечь к ответственности своего подрядчика по ОВКВ. К сожалению, многие из важных шагов, которые мы собираемся описать, пропускаются при установке печи. Ты заслуживаешь лучшего.

Хорошо. Готовы стать экспертом по установке печей? Давайте начнем.

Перед установкой печи

Мы начнем день, когда вы встретитесь с торговым представителем. Почему? Потому что многое из того, что имеет значение для инсталляции, должно произойти именно в этот день.

Плохой способ ведения дел:

  1. Возьмите квадратные метры вашего дома и быстро порекомендуйте печь.

Правильный подход к работе:

  1. Сделайте правильный расчет нагрузки дома, принимая во внимание такие факторы, как изоляция, количество, размер и качество окон, а также другие факторы, влияющие на мощность вашей печи. быть.
  2. Убедитесь, что размер воздуховода соответствует требованиям для облегчения потока воздуха в новой системе. Это включает в себя подачу из печи в воздуховоды и подачу возвратного воздуха, который возвращается в двигатель вентилятора печи.
  3. Измерьте физическую площадь, на которой будет установлена ​​новая печь, чтобы убедиться, что она подходит (не все печи имеют одинаковый размер).
  4. Проверьте газовые линии и электропроводку, чтобы убедиться, что они правильно настроены для установки. Например, если есть оцинкованные трубы от предыдущей установки, их оставление может быть незаконным, но большинство домовладельцев не будут знать об этом.
  5. В зависимости от выбранной печи может потребоваться установка новой облицовки дымохода или дренажной линии из ПВХ. Для учета этих возможностей будут проведены измерения.
  6. В зависимости от уже установленного кондиционера может потребоваться определенный тип оборудования, чтобы они были совместимы. В первую очередь это связано с тем, что двигатель вентилятора в печи перемещает воздух как для нагрева, так и для охлаждения, и его необходимо откалибровать для каждого из них.

Все это важно, потому что все они могут привести к огромным проблемам, если их не проверить.

Предположим, у вас неправильный размер воздуховодов. Это случается чаще, чем вы могли бы ожидать, и в результате счета за коммунальные услуги будут на 10-30 % выше в течение срока службы вашей системы, а оборудование, которое должно работать усерднее, в результате выйдет из строя раньше. Это тысячи долларов расходов только потому, что кто-то не нашел времени, чтобы сделать надлежащие проверки, когда они посетили ваш дом.

Эту информацию следует передать установщику, который подготовится к любым необходимым изменениям.

Многие проблемы, с которыми домовладельцы сталкиваются с печами, возникают не из-за неизбежного износа, а из-за неправильной установки. Начать с правильной ноги — лучший способ избежать этих долгосрочных проблем.

День установки

Итак, пора доставать молоток и гаечный ключ и приступать к работе…

Ладно, не совсем так.

На самом деле пришло время сесть и расслабиться, пока надежный партнер по HVAC устанавливает вашу новую печь. Но это не означает, что ваше участие будет полностью пассивным.

В день установки, прежде чем начнется фактический процесс установки, должно произойти несколько вещей:

  • Ведущий установщик должен обсудить с вами детали оборудования, чтобы убедиться, что вы получаете правильную печь и (если применимо) ) правильные аксессуары. Если у вас возникнут сомнения, попросите показать номер модели устанавливаемой печи.
  • Бригада монтажников должна положить напольное покрытие там, где они будут путешествовать, чтобы защитить ваш дом.
  • Территория вокруг печи должна быть «подготовлена», чтобы убедиться, что она безопасна как для дома, так и для монтажников, которые будут работать в этом районе.

Проверки безопасности

Любая достойная команда установки будет проходить ряд проверок безопасности, которые они проходят до и во время установки.

Перед установкой это обычно включает в себя такие действия, как отключение всех электрических выключателей, идущих к печи, отключение газовых или топливных линий и проверка зоны на наличие других опасных материалов или предметов, которые могут упасть во время установки.

Наконец, важно отметить, что хотя печь может установить один человек, это займет больше времени и будет менее безопасным. Дело не в том, что один установщик не может пройти одни и те же проверки безопасности, но всегда есть хотя бы небольшая вероятность несчастного случая. На протяжении всего процесса используются острые металлы, тяжелые предметы и электроинструменты. Даже хорошо обученные монтажники в идеале должны иметь партнера для работы.

В Fire & Ice мы используем индивидуальных установщиков только для простых работ, которые сопряжены с гораздо меньшим риском. Это также позволяет нам выполнять тщательную установку без спешки.

Удаление старого оборудования

К настоящему моменту электричество и подача газа (если применимо) отключены.

При демонтаже старой печи в первую очередь необходимо удалить элементы, подключенные к основному блоку печи.

Таким образом, команда по установке будет отключать вентиляцию, любую электропроводку, газопроводы, воздуховоды и все остальное, что физически связано с основным блоком.

На этом этапе также происходит подготовка территории к установке новой печи. Что это значит? Это зависит от, но может включать следующее:

  • Уборка под устройством, на котором часто бывает грязь или пыль.
  • Очистка точек входа в воздуховод. Часто пыль и грязь скапливались здесь годами и даже десятилетиями. Хотя это не полная очистка воздуховодов, она может многое сделать для здоровья вашей системы.
  • Змеевик испарителя (со стороны кондиционера) часто подвергается маневрированию, и сейчас самое время убедиться, что он чистый. Это может быть быстрым, но важным шагом для обеспечения бесперебойной работы всей системы HVAC после установки.

Наконец, сама область может нуждаться в некоторых изменениях в зависимости от размера и ориентации нового оборудования. Например, если размеры новой печи отличаются от размеров старой, может потребоваться изменение воздуховодов для обеспечения беспрепятственного потока воздуха после ее установки.

Еще одним фактором является доступ. В зависимости от того, где расположены такие вещи, как фильтр печи, может потребоваться изменить ориентацию печи или внести небольшие изменения в стены.

Ничего из этого не должно быть для вас сюрпризом в день установки. Если да, то компания-установщик не выполнила свою работу. В идеале, ваш торговый представитель заранее подготовил вас за несколько дней или недель, чтобы вы знали, какие этапы будут задействованы.

Установка новой печи

Здесь мы немного смешиваем шаги. Подготовка таких элементов, как воздуховоды, газопроводы и электропроводка, упомянутые в последнем разделе, является важной частью полного процесса установки. Однако, когда большинство людей думают об установке, они думают о первичной печи.

Воздушный поток — это ключ. Если это не будет должным образом реализовано при установке, весь проект будет некачественным. Таким образом, при поступлении нового блока регулировка камеры статического давления, обшивки дымохода, электропроводки и других элементов должна быть организована таким образом, чтобы все работало вместе.

Вам нужен прямой выстрел из пленума, а оттуда в систему воздуховодов. В некоторых случаях необходимо будет построить «переход», ведущий к пленуму, чтобы исключить чрезмерную утечку воздуха.

Именно здесь установщики будут работать с электрическими инструментами, потенциально деревообрабатывающими инструментами и, конечно же, инструментами из листового металла. Они должны иметь возможность правильно резать, сгибать или складывать металл, чтобы создать правильный поток воздуха. Это может быть тщательный процесс.

После установки основного блока его регулируют, чтобы убедиться, что он установлен вертикально и горизонтально. Также должно быть что-то, отделяющее его от пола. Часто это резиновая накладка, но не менее распространены и другие решения. Важно, чтобы металл печи не касался земли. Если она есть, то металл тут же высосет влагу из земли и начнет ржаветь.

СВЯЗАННЫЕ: Сколько стоит печь? Полная разборка

Повторное подключение и герметизация

После того, как основной блок установлен, начинается процесс герметизации блока и повторного подключения всех линий.

Используется пистолет для герметика со специальным герметиком HVAC, который выдерживает давление, характерное для системы печи.

Электрические и топливные магистрали также переподключены. В зависимости от технологической сложности печи может потребоваться прокладка дополнительной проводки. Это редко, но может быть учтено при обновлении до современной системы.

Еще реже требуется установка нового выключателя. Для этого потребуется лицензированный электрик. Однако, если этот шаг не нужен, техник по HVAC может выполнить все электрические работы. Обычно печь находится на изолированном выключателе, а проводка остается идентичной или похожей на старую систему.

Когда это будет завершено, возникает соблазн подумать, что процесс установки «завершен». Мы еще не совсем там, но мы приближаемся.

Ввод в эксплуатацию оборудования HVAC — забытый шаг

Ввод печи в эксплуатацию — это причудливый способ сказать, что мы ее тестируем. Но дело не только в том, чтобы проверить, включается ли он и работает ли он. Тщательный ввод в эксплуатацию, который обеспечит максимально эффективную работу вашей системы, может занять до часа и включать в себя десятки расчетов.

Что рассчитывается? Немного. Статическое давление, скорость повышения температуры на различных ступенях мощности печи, CFM (куб. фут в минуту) расхода воздуха и многие другие давления и параметры.

Мы написали большую статью о вводе в эксплуатацию (ссылка ниже), поэтому я не буду вдаваться в подробности. Но я хочу сделать два очень важных замечания о вводе в эксплуатацию:

  1. Все испытания должны убедиться, что оборудование работает в соответствии с кодами производителя и правилами техники безопасности.
  2. Многие подрядчики HVAC вообще не выполняют этот шаг.

Невыполнение регулировок при вводе в эксплуатацию может (и часто приводит) к появлению горячих и холодных точек в вашем доме, неправильному потоку воздуха, более шумному оборудованию, более высоким счетам за коммунальные услуги и сокращению срока службы вашей печи.

Что еще более удивительно, это может ухудшить ситуацию и со стороны кондиционера . Причина этого в том, что двигатель вентилятора (который перемещает воздух) привязан к обеим системам. Если он неправильно откалиброван, у вас будет неэффективный поток воздуха как для охлаждения, так и для обогрева.

СВЯЗАННЫЕ: Важность ввода в эксплуатацию в HVAC

Очистка и проверка

После завершения ввода в эксплуатацию пришло время обсудить все с домовладельцем. Часть этого будет перефразировать то, что было установлено, но также будет включать пошаговое руководство по новому оборудованию.

Помимо прочего, установщик должен показать вам, как заменить фильтр печи, чтобы вы могли сделать это самостоятельно при необходимости. Они также должны рассказать вам о любых новых функциях, которые могут быть в вашем термостате и настройках нагрева.

Наконец, вы сможете услышать, как включается и работает новый блок, и у вас будет возможность задать любые оставшиеся вопросы команде установки.

После установки печи

Работа завершена, и вы наслаждаетесь своей новой печью и уютным, теплым домом!

Пока установка завершена, необходимо выполнить несколько шагов, чтобы гарантировать максимальную отдачу от ваших инвестиций:

  • На основе графика замены фильтра установите напоминания, чтобы фильтр не t засоряться (что может быть очень плохо для топки).
  • Запланируйте напоминание, чтобы поговорить с вашей компанией HVAC, чтобы запланировать техническое обслуживание устройства через год после установки.
  • Еще лучше, если они предлагают планы обслуживания, которые позволят вам «установить и забыть» с обслуживанием всей вашей системы HVAC.

Разница между хорошо обслуживаемой системой и системой, которой пренебрегают, может заключаться в увеличении счетов за электроэнергию на 30–50 % и сокращении срока службы вашего оборудования на несколько лет. Эти шаги необходимы, чтобы избежать этой боли.

Важность правильной установки

Если вы что-то вынесли из этой статьи, мы надеемся, что тщательная установка жизненно важна для здоровья, безопасности и комфорта вашей новой печи.

Еще более важно, чтобы вы выбрали партнера по HVAC, который сделает все возможное, чтобы убедиться, что он делает каждый шаг, а не срезает углы, чтобы сэкономить время или деньги.

Хотите узнать, какие вопросы следует задать компании перед тем, как нанять ее, чтобы убедиться, что она хорошо выполняет свою работу? Нажмите на рисунок ниже, чтобы загрузить наш контрольный список анкет.













И если вы готовы получить бесплатную смету на дому для замены существующей печи и обновления до современной системы Fire & Ice, мы надеемся, что вы рассмотрите возможность. Проверьте нашу зону обслуживания ниже, чтобы начать!

Проверьте нашу зону обслуживания

Проверьте, обслуживаем ли мы ваш регион.

Введите ваш почтовый индекс:

Мы обслуживаем ваш регион!



(614) 454-3260

Обслуживание по расписанию

Предварительное расписание

За пределами зоны обслуживания

К сожалению, мы не обслуживаем эту территорию.



ДОПОЛНИТЕЛЬНАЯ ЛИТЕРАТУРА:

  • Советы и стратегии по отоплению дома осенью и зимой
  • Планы технического обслуживания ОВКВ: преимущества и соображения
  • Сэкономит ли мне деньги новая печь?
  • Полное руководство по домашним печам

Правильная установка печи следует следующим шагам

Последнее, с чем вы хотите застрять посреди самой холодной части зимы, это неисправная система отопления, верно? Однако, если вы наткнулись на этот пост в блоге и хотите узнать, как установить печь, скорее всего, вам нужна новая, , прямо сейчас. Однако мы не можем не подчеркнуть, насколько важно доверить установку печей профессионалам.

Мы говорим это по ряду причин. Каждый выполненный нами монтаж печи требует большого объема работы, и эта работа способствует не только вашему комфорту и эффективности вашего обогревателя, но и вашей безопасности! Это особенно верно, если речь идет о газовой системе.

Тогда почему мы разделяем этапы установки печи? Итак, вы понимаете, почему так важно доверять работу такого уровня профессионалу.

Шаг №1. Извлечение старого нагревателя

Конечно, это звучит просто! Но вы можете быть неприятно удивлены, узнав, что это на самом деле самая трудоемкая часть процесса, а в большинстве случаев и самая длительная. Это больше, чем просто демонтировать старую систему отопления. Например, если эта система уже подключена к вашей газовой линии, наши специалисты должны убедиться, что ничего не повреждено и не сдвинуто с места, когда мы ее удаляем.

Нам также необходимо проверить, соответствует ли размер печи размеру помещения, в котором она устанавливается. Нет, мы не просто имеем в виду, что печь должна встать на место — мы имеем в виду, что система печи не должна иметь слишком большую или меньшую мощность. Это требует от нас расчета тепловой нагрузки, а без этого вы можете остаться с очень неэффективной печью.

Шаг № 2: Выполнение соединений

После того, как новая печь будет установлена, что обычно означает ее привинчивание к полу, наши специалисты подключат систему к компонентам, необходимым для ее работы.

Включая систему вентиляции или воздуховоды. Воздуховоды необходимо правильно подсоединять к печи, чтобы не повредить их. Во время этого процесса часто приходится регулировать и перемещать воздуховоды, и именно здесь могут произойти ошибки, если с ними не обращаться осторожно.

Затем наши специалисты подключат вашу печь к источнику питания. Как мы упоминали выше, у нас есть ваша безопасность, с которой нужно бороться, когда речь идет о газовых печах. Любые подключения к вашей газовой линии требуют управления опытным и специально лицензированным специалистом.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
