Порядовка печи отопительной из кирпича: кирпичная печь своими руками, детали на фото и видео

Порядовка печи 3 на 3 кирпича и другие варианты

Содержание

• 1 Процесс создания конструкции
• 2 Особенности создания печки 3 на 3
• 3 Предварительные этапы формирования печки
• 4 Основные этапы создания конструкции 3 на 3

Сегодня отопление в частном доме может быть сделано с помощью совершенно разных материалов и систем. Однако, все равно, довольно популярным считается печное отопление, которое является традиционным, а также необычным и легким в создании.

Как правило, создается кирпичная печь, которая может использоваться не только для отопления, но и даже для готовки разных блюд.

Процесс создания печки является несложным и понятным, поскольку важно знать правильную последовательность всех действий, уделять им достаточно много внимания, а также должна быть заранее сформирована специальная порядовка, предполагающая правила и порядок укладки каждого кирпича в конструкции. Следуя ей, можно на самом деле построить качественную, безопасную для постоянного применения, и надежную печку.

Процесс создания конструкции

Первоначально важно знать, какие именно этапы должны быть выполнены, чтобы была получена печка, отвечающая всем требованиям и условиям. Реализуются следующие последовательные действия:

• Изначально важно определиться, какими параметрами будет обладать будущая печь. Для этого учитываются размеры помещений, которые должны обогреваться конструкцией. Дополнительно необходимо решить, будет ли она использоваться не только для обогрева, но и для приготовления пищи, в соответствии с чем определяется необходимость в монтаже тех или иных элементов. Размер печки и ее основные характеристики должны быть такими, чтобы она эффективно обогревала необходимые помещения в строении или все здание полностью.
• Выбор места расположения конструкции. Важно помнить, что любая печь является опасным элементом, в котором присутствует открытый огонь, поэтому она должна быть ограждена от различных материалов, которые являются легко воспламеняемыми.
• Установка фундамента для конструкции. Поскольку создается кирпичная печка, то она будет обладать достаточно большим весом, поэтому крайне важно, чтобы агрегат был установлен на специальном основании. Оно будет воспринимать на себя все нагрузки, которые после этого будут передаваться на фундамент всего строения.
• Непосредственная кладка конструкции. Данный процесс должен полностью соответствовать заранее созданной порядовке.

Она представляет собой последовательность укладки каждого кирпича в печке. Сама конструкция может быть совершенно разной. Может быть использование кладки 3 на 3, 3 на 4 или какие-либо другие варианты. Каждая разновидность должна создаваться тщательно и правильно, причем все виды обладают своими специфическими особенностями и нюансами. Поэтому создание порядовки является обязательным этапом, после реализации которого, начинается непосредственная работа по созданию печки. Следует помнить, что во время этого процесса должен применяться специальный кладочный раствор, а также часто возникает необходимость в половинках или четвертинках строительного материала, которые можно приобрести уже в готовом виде или сделать самостоятельно.

Монтаж дымохода. Для вывода газов и продуктов горения используется специальная труба. Она может быть прямой или может иметь различные переходы и изгибы. Труба может быть сделана из разных материалов, причем нередко для этого используется кирпич. Вывод дымохода может производиться через стену помещения или через крышу.

Важно уделить много внимания его изоляции и формированию вентиляционных каналов. От этого зависит эффективность всего созданного оборудования в целом.

Особенности создания печки 3 на 3

Сегодня существует возможность формировать печи совершенно разных размеров и параметров. Поскольку в любом случае должна применяться в процессе порядовка, необходимо точно знать, какими особенностями и параметрами она должна обладать для выбранного варианта. Создать ее самостоятельно на самом деле достаточно сложно, поэтому нередко возникает необходимость обращаться с этим вопросом к специалисту. Однако если знать правильную последовательность всех этапов кладки, можно самостоятельно заняться данным вопросом.

Необходимо первоначально определиться, какими размерами будет обладать печка. Наиболее популярными конструкциями считаются те, которые создаются 3 на 3 кирпича. Однако при необходимости обогревать достаточно большое помещение, может быть выбрана схема 4 на 3, 4 на 5 или иные разновидности кладки.

Сама порядовка представляет собой специальную схему, в которой четко указывается, какова последовательность укладки каждого кирпича в конструкции. При использовании качественной и подходящей по всем параметрам порядовки будет получена качественная и безопасная отопительная конструкция. При этом заниматься данными работами может человек, у которого вовсе не имеется какого-либо опыта в создании конструкции 3 на 3 кирпича.

Также к положительным результатам использования качественной и правильной порядовки можно отнести оперативность выполнения всех работ и великолепную эффективность всех затраченных усилий. Как правило, созданием порядовки занимаются строители либо перед непосредственным формированием печи, либо уже в процессе. В специальном документе должно четко и понятно прописываться абсолютно любое действие, а также должны указываться, какие материалы используются в процессе работы.

Обычно порядовки являются понятными схемами, в которых имеются простые и логичные объяснения, поэтому пользоваться ими очень легко. Осуществлять строительство может каждый, независимо от опыта и умений.

Предварительные этапы формирования печки

Различные печи, в процессе создания которых используется разное количество кирпичей, создаются, в основном, по одному принципу. Здесь отличием может быть количество материала и особенности его расположения в ряду.

Чтобы отопительная печь была качественной и долговечной, а также безопасной и надежной, применяется подходящая для ее размеров и параметров схема. Каждый этап, указанный в порядовке, должен выполняться точно и правильно, поскольку иначе можно ожидать существенных ошибок в конструкции. В таком случае кладка должна быть полностью разобрана, чтобы осуществить нужные изменения.

Также важно помнить, что для получения идеального результата работы, в качестве которого выступает отопительная конструкция, необходимо пользоваться качественными материалами и нужными инструментами, которые должны быть в требуемом количестве подготовлены заранее.

Во время работы следует учитывать, будет ли оснащаться печка какими-либо дополнительными элементами и оборудованием, поскольку если они будут иметься, то для них должно быть выделено соответствующее место в порядовке. Грамотная кладка печки 3 на 4 или с другими параметрами, должна учитывать важность правильного формирования первого ряда элемента, поскольку от него зависит ровность и легкость остального процесса работы. Для постоянной проверки ровности и правильности работы важно пользоваться подходящим измерительным оборудованием — уровень или отвес.

Основные этапы создания конструкции 3 на 3

Общие параметры строительства являются одинаковыми, поэтому можно выделить следующие основные элементы и пункты порядовки:

• Первый ряд должен быть создан особенно точно и правильно, поскольку от него зависит общий результат всей проведенной работы.  Если он будет сделан неправильно, то можно ожидать недолгого срока службы всей конструкции или низкой надежности отопительной системы. Количество кирпичей, которые будут использоваться в этом ряду, полностью зависит от заранее выбранного размера и особенностей печи.
• На первый ряд в нужном месте устанавливается дверца поддувала, причем она должна быть смонтирована грамотно и надежно. Важно, чтобы во время использования печки дверца закрывалась наглухо и герметично. Далее кладка в соответствии с порядовкой предполагает создание второго ряда конструкции, который полностью повторяет первый. При этом важно постоянно пользоваться уровнем и отвесом, особенно в углах сооружения, чтобы не допустить перекосов или иных ошибок.
• Третий ряд при создании должен формироваться при регулярном изучении тех данных, которые содержатся в порядовке. Не допускаются отклонения или нововведения, поскольку это может привести к плачевным результатам. Третий ряд должен учитывать поддувало, причем кирпичи, которые будут примыкать к нему, должны быть стесаны с обеих сторон. Также важно убедиться, чтобы высота полученного ряда была равна высоте используемой в будущем дверцы.
• Четвертый ряд из кирпича должен укладываться только с левой стороны печи. Первоначально нужно установить дверь, которая открывает зольник, причем этот элемент должен иметься в конструкции в обязательном порядке, поскольку без него нормального функционирования устройства не получится. Далее кладка ряда должна продолжаться по порядовке, при этом необходимо перекрыть поддувальную дверцу во время процесса. Далее в месте, которое располагается над зольником, нужно сформировать квадратное отверстие, сделать это можно с помощью складывания кирпичей.
• В пятом ряду кладки важно предусмотреть сужение специального отверстия, предназначенного для зольника. Все остальные этапы работы очень похожи на процесс создания четвертого ряда.
• Шестой ряд печи нужно создавать с применением огнеупорного кирпича. На схеме определить этот момент очень легко, поскольку в местах, где должен быть этот строительный материал, имеется соответствующая штриховка. Поэтому никаких проблем с неправильно выбранным кирпичом возникнуть не должно. В месте, где будет располагаться колосниковая решетка, важно скалывать кирпичи, поскольку в этом случае получится эффективная отопительная конструкция, в которую можно будет легко и без проблем укладывать на решетку используемое топливо при обогреве помещений. Опорой для самой решетки должен выступать пятый ряд печи.
• Между колосниковой решеткой и шестым рядом должен оставаться специальный зазор, размер которого должен быть равен примерно 12 мм. Он заполняется сыпучими материалами, в качестве которых обычно выступает песок. Зазор обеспечивает создание компенсации при расширении металлической решетки под действием высоких температур.
• Канал в печке, созданный ранее, должен перекрыться, что приводит к образованию трех новых каналов. На этом же этапе кладка предполагает установку топочной дверцы, для которой опорой выступает шестой ряд.
• Последующие два ряда – восьмой и девятый, создаются таким же образом, что и предыдущий. Высота девятого ряда должна быть равна высоте топочной дверцы. Кирпичи, закрывающие перегородку топочной, должны быть стесаны с обеих сторон. В этом случае газы будут легко переходить из топки в каналы.
• Десятый ряд должен создаваться из огнеупорного кирпича. Все элементы должны располагаться вертикально, причем именно здесь важно много внимания уделить измерению, поскольку необходимо добиться идеальной ровности ряда. На него может укладываться варочная панель, если предполагается создание такой печки, которая будет не только средством для обогрева, но и для приготовления пищи. Здесь же должна перекрываться топочная дверь, после чего остается лишь 2 канала с квадратным сечением.

Таким образом, чтобы сделать своими силами долговечную и надежную печку, нужно использовать правильную и грамотно составленную порядовку, которая является залогом формирования идеальной конструкции. При этом именно с ее помощью можно без особых навыков и умений справиться со всеми этапами строительства печи.

Порядовка отопительной печи — комбинированный вариант

Отопительная печь — порядовка

Существует множество печей и каминов. Одни предназначены для обогрева дома, другие для приготовления пищи, третьи выполняют декоративные функции. Существуют печи, выполняющие одновременно несколько функций, к примеру, это русская печь, а также печи, которые называют голландка и шведка.

Содержание

Голландка, шведка – кто есть кто

Отличия

Печи, которые предназначены для отопления дома и приготовления пищи, с давних времен именуются «шведка». В отдельных районах можно встретить отопительные варочные печи, которые называют «голландкой». Это не совсем верно. Голландка обычно использовалась в избах как дополнение к русской печи и предназначалась для обогрева дома.

Конечно, существовали отдельные варианты, на которые устанавливались чугунные варочные поверхности, но они в основном предназначались скорее для подогрева, чем для основного приготовления пищи. Голландки, как правило, украшались изразцами, это своего рода «модница» русской избы.

Отличается и порядовка печи: отопительная печь «голландка» не предполагает установки варочной панели, как в русской печи.

Рабочая кухонная «лошадка»

«Шведка», как и русская печь – это рабочая лошадка, выполняющая сразу несколько функций. На ней можно с успехом готовить пищу, она способна обеспечить дом теплом, а отдельные варианты позволяют использовать ее как духовой шкаф, печь хлеб и не только.

Сегодня мы расскажем об устройстве своими руками как раз такого варианта. Перед нами чертежи и порядовка отопительно-варочной печи.

Отопительно варочная печь -порядовка

Корни одни – ростки другие

Рассматривая отопительно-варочные печи, замечаем, что порядовка аналогична схеме выкладки русской печи с отдельными элементами камина. Это и неудивительно, ведь используемые в нашей стране печи только название имеют западное — «шведка», а приспособлены они в первую очередь для использования в обычной русской избе.

Возведение отопительно-варочной печи «шведка»

Чтобы построить печь своими руками, нам потребуется порядовка печей из кирпича для дома. Кроме порядовки отопительно-варочных печей нам, естественно, будут нужны материалы. На этом мы не будем заострять свое внимание, так как на страницах нашего интернет-ресурса достаточно подробно написано о выборе кирпича для кладки печей и каминов своими руками, приготовлении растворов для печей, изготовлении фундамента печи.

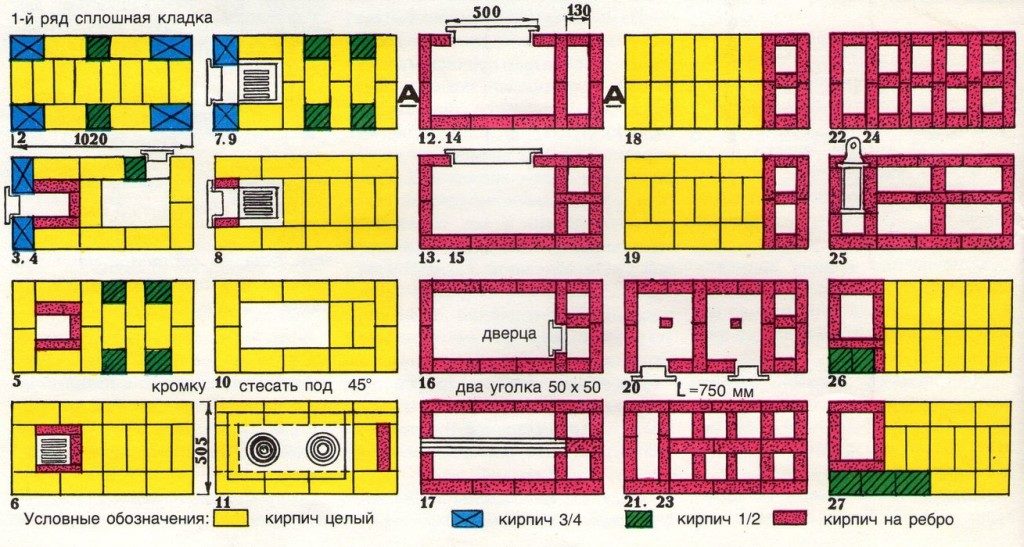

Стандартная порядовка печи:

• Ряд -1й – самый важный. Кирпичи укладываются своими руками строго по уровню, контроль углов измеряется с помощью строительного угольника.
• Наша отопительно-варочная печь имеет расположенное поддувало, порядовка показывает, что напротив него, в передней части печи, применяется трехчетвертной кирпич. Для удобного удаления золы внутренние стороны кирпича стесываются под конус в сторону направления камеры.

1-й ряд

• Устанавливается дверца поддувала и начинается укладка 2-го ряда.

2-й ряд

• Печь отопительно варочная в 3-м ряду кладется так, как указывает порядовка. Конфигурация поддувала достигается стесыванием обеих сторон кирпича. Высота ряда совпадает с высотой дверцы.

3-й ряд

• 4-й ряд. Начинает выкладываться с левой стороны. Вначале устанавливается дверца для чистки. Кладка своими руками выполняется по порядовке, при этом перекрывается дверца поддувала. Отверстие над зольником выполнено в квадратной форме. Это достигается скалыванием кирпича.

4-й ряд

• В 5-ом ряду отверстие зольника сужается еще больше. Весь ряд очень похож на 4-й.

5-й ряд

• Для 6-го ряда потребуется огнеупорный кирпич, место укладки которого на порядовке указано штриховкой. Но если огнеупорного нет, можно применить и обычный кирпич. Кирпич перед колосниковой решеткой скалывается. Этим достигается лучшая укладка топлива на решетку. Сама решетка опирается на 5-й ряд.
• Не забудьте оставить зазор между кирпичами 6-го ряда и колосниковой решеткой в пределах 10 – 15 мм. Зазор заполняется золой или песком, он компенсирует расширение металла решетки при нагреве.

6-й ряд

• 7-й ряд. П-образный канал перекрывается таким образом, что образуется три новых канала. Устанавливается дверца топочной камеры, которая опирается на 6-й ряд.

7-й ряд

• 8-й и 9-й ряды идентичны 7-му. Высота 9-го ряда находится на уровне высоты дверцы топочной камеры. Кирпичи 9-го ряда, перекрывающие перегородку топочной камеры и левого канала, стесываются с обеих сторон для плавного перехода дымовых газов из топки в канал.

8-й ряд9-й ряд

• 10-й ряд выполнен из огнеупорного кирпича. Весь ряд выполняется строго вертикально с контролем строительным уровнем. Делается это потому, что порядовка, по которой устраиваются отопительно варочные печи, обязывает укладывать на них варочный настил.
• Перекрывается топочная дверца. В этом ряду остается только два канала, строго квадратного сечения.

10-й ряд

Варочно-духовая камера – основное отличие

• 11-й ряд выполнен из обычного кирпича. Варочным настилом перекрывается топочная камера. Слева остаются два канала с квадратным сечением. Кромка кирпича, контактирующего с варочным настилом, срубается таким образом, чтобы между ними образовался зазор в 20 мм. Сам настил опирается на 10-й ряд. Тут можно будет установить большую дверцу для варочной камеры. В таком случае при необходимости она с успехом может быть использована как духовка. Лучше всего установить металлическую раму и изготовить отдельно заслонку. Все на ваш выбор. Отопительная печь не имеет данного элемента, порядовка у нее иная.

11-й ряд

• 12-й ряд укладывается согласно порядовке. Два левых квадратных канала соединяются в один прямоугольный.

12-й ряд

• 13-й ряд: прямоугольный канал перекрывается таким образом, что образуется опять два канала с квадратным сечением.

13-й ряд

• 14-й ряд похож на 13-й. В нем устанавливается заслонка, позволяющая использовать варочную поверхность без нагрева всей печи. Очень удобно в летнее время.Такая порядовка с открытой заслонкой позволяет агрегату работать как обычная печь отопительная.

14 -й ряд

• В 15-м ряду задвижка перекрывается.

15-й ряд

• 16-й ряд. Выполняется перекрытие дверцы варочной камеры. Слева монтируется дверца. Она исполняет роль вентиляции варочного отдела и служит для удаления запаха, пара и гари во время приготовления пищи.

16-й ряд

• В 17-м ряду вентиляционная дверца перекрывается. Кладка выполняется согласно порядовке. Вверху, над варочной камерой укладываются стальные полосы. В дальнейшем с их помощью перекроется варочная камера. Порядовка печи отопительной в большинстве случаев не предполагает такого перекрытия, там обычно выполняется куполообразная схема. Но здесь требования несколько иные.

17-й ряд

• В 18-м и 19-м ряду перекрывается варочная камера. Слева остаются два канала с квадратным сечением.

18-й ряд19-й ряд

• 20-й ряд. Слева остается всего один канал с квадратным сечением. Устанавливается дверца для самоварной трубы и для чистки. На перекрытую поверхность варочной камеры устанавливаются два кирпича. При этом они укладываются на ребро. Расстояние от задней стенки до уложенных кирпичей должно составлять 40 мм.

20-й ряд

• 21-й ряд укладывается так же, как 20-й.

21-й ряд

• 22-й ряд. Все установленные дверцы перекрываются. Слева образуются опять два канала с квадратным сечением. Над варочной камерой образуется три продольных канала. Средний имеет ширину 50 мм, крайние по 110 мм.

• В 23-м ряду левые квадратные каналы остаются. Длинные каналы над варочной камерой перекрываются поперек. Кирпич кладется на ребро на расстоянии, как и в 20-м ряду.

23-й ряд

• 24-й ряд повторяет 23-й.

24-й ряд

• Ряды 25-й и 26-й выполняются так же, как 22-й.

25-й ряд26-й ряд

• 27-й ряд. На ребра устанавливаются три кирпича, установленные на одинаковом расстоянии друг от друга и от стенок печи. Опять остается всего один канал с квадратным сечением.

27-й ряд

• 28-й ряд идентичен 27-му. Внимательно следите за перевязкой швов.

28-й ряд

• Ряд 29-й. Слева один канал с квадратным сечением. С передней стороны уложите пару кирпичей. Они укладываются вплотную к передней стенке, утапливаются на половину своей толщины и опираются на кирпичи, уложенные на ребро.

29-й ряд

• В 30-м ряду полностью перекрывается тепловая камера. Остается один дымовой канал, в котором устанавливается задвижка.

30 -й ряд

• Ряды 31-й и 32-й выполняются согласно порядовке. Таким образом, над тепловой камерой образуется три ряда, обеспечивая тем самым прекрасную пожарную безопасность.

31-й ряд32-й ряд

Печь готова, теперь ее надо украсить, как это сделать? Вам поможет наша статья Отделка печей. При выполнении отделки своими руками, убедитесь, что выбранный вариант соответствует интерьеру дома.

Дымоход – окончание работы

Важная часть любой печи для дома — дымоход, прочитать о том, какой выбрать дымоход, рекомендуем в статье Выбираем дымоход. Все последующие ряды образуют трубу с дымовым каналом. Соблюдайте перевязку швов.

1. Порядовка — печь отопительно-варочная2. Порядовка — печь отопительно-варочная3. Порядовка — печь отопительно-варочная4. Порядовка — печь отопительно-варочная5. Порядовка — печь отопительно-варочная

Двухъярусная конструкция

Помимо традиционной русской печи или «шведки», для обогрева дома можно соорудить своими руками двухъярусную печь с нижним прогревом. Отличием от русской печи является наличие верхней камеры. Обе части конструкции с нижним прогревом имеют одинаковую конструкцию. В теплоагрегатах с нижним прогревом используется бесканальная система дымооборота.

Печь с нижним прогревом обеспечивает теплоотдачу в нижней части – 3200 ккал/час, а в верхней немного больше – 3600 ккал/час. Конструкция печи с нижним прогревом отличается простотой кладки, поэтому такую печь для дома несложно сложить своими руками.

Печь с нижним прогревом может иметь разную форму, поэтому такая модель хорошо впишется в интерьер любого дома. Сложить своими руками проще всего печь с нижним прогревом квадратной формы.

Как вам статья?

Алексей Петрович

Задать вопрос

Муфельные печи с кирпичной изоляцией до 1300 °C

Назначение и оснащение

Нагревательные элементы на опорных трубах, свободно излучающих в камеру печи, обеспечивают особенно короткое время нагрева для этих муфельных печей. Благодаря прочной изоляции из легкого огнеупорного кирпича они могут достигать максимальной рабочей температуры 1300°C. Таким образом, эти муфельные печи представляют собой интересную альтернативу знакомым моделям L(T) ../12, когда вам нужна более высокая рабочая температура.

Стандартное оборудование

• Tmax 1300°C
• Обогрев с двух сторон
• Нагревательные элементы на опорных трубках обеспечивают свободное тепловыделение и длительный срок службы
• Многослойная изоляция из прочного легкого огнеупорного кирпича в топочной камере
• Двойной корпус из текстурированных листов нержавеющей стали с дополнительным вентилятором для охлаждения поверхности при низкой температуре
• Дополнительная откидная дверь (L), которую можно использовать в качестве рабочей платформы или подъемной двери (LT) с горячей поверхностью, обращенной в сторону от оператора
• Регулируемый воздухозаборник в дверце печи
• Выход отработанного воздуха в задней стенке топки
• Контроллер B510 (5 программ по 4 сегмента в каждой)
• Твердотельные реле обеспечивают малошумную работу
• Определенное приложение в рамках инструкций по эксплуатации
• NTLog Basic для контроллера Nabertherm: запись данных процесса с помощью USB-накопителя

Дополнительное оборудование

Дополнительное оборудование

• Дымоход, дымоход с вентилятором или каталитическим нейтрализатором
• Ограничитель перегрева с регулируемой температурой отключения в качестве ограничителя температуры для защиты печи и загрузки
• Подключение защитного газа к продувке негорючими защитными или реакционными газами (недоступно в сочетании с дымовой трубой, дымовой трубой с вентилятором или каталитическим нейтрализатором), негерметичное
• Ручная или автоматическая система подачи газа
• Порт для термопары в задней стенке или в дверце печи
• Управление процессом и документирование с помощью программного пакета VCD для мониторинга, документирования и управления

Технические характеристики

Модель	Тмакс	Внутренние размеры в мм			Том	Внешние размеры 2 в мм			Однородность температуры +/− 5K в пустом рабочем пространстве 5			Подключенная нагрузка	Электрика	Вес	Время нагрева
	в °C 1	с	д	ч	в л	Вт	Д	Н 3	с	д	ч	кВт	соединение*	в кг	в мин. 4
L, LT 5/13	1300	200	170	130	5	490	450	580+320	170	100	80	2,4	1-фазный	42	60
L, LT 9/13	1300	230	240	170	9	530	525	630+350	180	170	120	3,0	1-фазный	60	60
Л, ЛТ 15/13	1300	230	340	170	15	530	625	630+350	180	270	120	3,2	1-фазный	70	70

Запрос цен

Огнеупорный кирпич • Огнеупорный кирпич – Печи BrickWood

Покупка огнеупорного кирпича / огнеупорного кирпича у Джима Вунча

ОГНЕУПОРНЫЙ КИРПИЧ . ОГНЕУПОРНЫЙ КИРПИЧ · ОГНЕУПОРНЫЙ КИРПИЧ ДЛЯ ПРОДАЖИ РЯДОМ С ВАС

Огнеупорные материалы

Огнеупорные материалы (материалы, выдерживающие высокие температуры) используются при строительстве и обслуживании керамических студийных печей. Огнеупорный кирпич, керамическое волокно и литейные огнеупоры — это три вида огнеупоров, используемых в печах, но огнеупорный кирпич является наиболее важным.

Кирпич с множеством граней

Огнеупорный кирпич — это общий термин, который охватывает любой кирпич, способный выдерживать многократное нагревание и охлаждение в различных диапазонах температур. Кроме того, огнеупорные кирпичи должны выдерживать различные атмосферы, обеспечивать различные структурные или изоляционные качества, а из-за сложности их резки они должны быть доступны в различных формах, чтобы повысить гибкость проектирования и строительства печи.

Жесткий и мягкий

Огнеупорный кирпич бывает двух видов: твердый кирпич и мягкий кирпич. Твердые кирпичи очень плотные и прочные и используются благодаря своим конструкционным качествам. Чаще всего их можно найти в качестве основного строительного компонента больших печей, дымоходов, топок и отверстий для горелок — где угодно, где есть прямой огонь. Мягкие кирпичи легкие и изготовлены из огнеупорной глины, содержащей горючие материалы. При обжиге материалы выгорают, оставляя губчатую матрицу воздушных карманов, которые служат для придания кирпичу изоляционных свойств. Эти кирпичи, также известные как изоляционные огнеупорные кирпичи (IFB), поглощают примерно половину энергии во время обжига по сравнению с твердыми кирпичами. Мягкий кирпич выдерживает температуру от 2000°F до 3300°F и используется в качестве предпочтительного кирпича для строительства электрических печей или в качестве изоляционного покрытия в восстановительных печах.

Марки важны

Основным ингредиентом огнеупорного кирпича является шамот, который содержит в основном глинозем и кремнезем, элементы, способные выдерживать высокие температуры. Твердые кирпичи выпускаются нескольких марок в зависимости от их состава и свойств, которые определяют наиболее эффективное их использование в строительстве. Составы с высоким содержанием оксида алюминия начинаются с 50% оксида алюминия и увеличивают содержание оксида алюминия до 98% для самой высокой чистоты и самых дорогих. Крайне редко гончару требуется содержание глинозема более 70%.

Маломощный:  Обычно рассчитан на максимальную рабочую температуру 1750°F. В основном используется для дымоходов каминов и содержит 24–26% глинозема.

Средний режим:  Температурный диапазон до максимальной рабочей температуры 2700°F. Использование включает резервную футеровку, низкотемпературные керамические печи и дымоходы, и содержит 34–38% глинозема.

High Duty (первоклассный огнеупорный кирпич): Температурный диапазон до 2850°F (максимум) в чисто тепловых условиях. Определенные атмосферы могут снизить этот температурный рейтинг на несколько сотен градусов и содержат 36–40% глинозема.

Использование включает котлы, печи для обжига керамики, дымоходы и резервную облицовку.

Сверхмощный режим: Температурный диапазон до 2900°F в чистом тепловом режиме. Определенные атмосферы могут снизить этот температурный рейтинг на несколько сотен градусов. Такое же использование, как и для высоких нагрузок, где задействованы более высокие температуры. Содержит 40–44% глинозема.

High-Fired Super Duty:  Температурный диапазон от 3000°F до 3150°F. Версия сверхпрочного огнеупорного кирпича с более высокой степенью обжига, предназначенная для снижения пористости, увеличения физической прочности и повышения устойчивости к щелочному воздействию и распаду угарного газа. Содержит 40–44% глинозема.

Формы
Большинство кирпичей прессуются или экструдируются. Распространенными формами являются прямые, арки, клинья, шпонки, блоки вращающихся печей (RKB) и плитки с прямоугольными краями. Более крупные детали обычно изготавливаются путем забивания кирпичной смеси воздушным молотом в деревянные или стальные формы, размеры которых соответствуют желаемым размерам формы.

Стандартный размер огнеупорного кирпича составляет 9×4½×2½ дюйма, также известный как эквивалент одного кирпича (beq). Этот размер наиболее часто используется при строительстве гончарных печей. Однако не менее популярным типоразмером, используемым в строительстве промышленных печей, является размер 9.Серия ×4½×3 дюйма. Кирпич серии 3 дюйма уменьшает количество стыков в печи.

Прямые — Стандартные прямые имеют размеры 9×4½×2½ дюйма или 9×4½×3 дюйма и доступны в больших размерах: до 18 дюймов в длину, 9 дюймов в ширину и 4½ дюйма в толщину.

Плитка с квадратной кромкой — Этот термин относится к «большим» прямым плитам размером от 12×12 дюймов до 24×12 дюймов и толщиной от 1½ до 3 дюймов.

Мыло — Термин, используемый для обозначения половины кирпича шириной, например 9×2¼×2½ дюйма или 9×2¼×3 дюйма.

Трещины – Термин, используемый для обозначения толщины кирпича менее 2½ дюймов, т. е. трещины бывают толщиной 1, 1¼, 1½ и 2 дюйма.

Арка — Эта форма сужается по толщине по ширине по всей длине и используется для изготовления пружинных или круглых цилиндрических арочных крыш толщиной 4½ или 6 дюймов.

Клин — Эта форма сужается по толщине по всей длине кирпича и используется для изготовления пружинных или круглых бочкообразных арок 9, 12 или 13 дюймов в толщину.

Косой — Форма, имеющая определенный конус на одной стороне или конце, чтобы можно было построить пружинящую арку. Доступны четыре основных типа как бокового, так и торцевого перекоса, которые относятся к подъему арки.

Рекомендации

Вот несколько рекомендаций, которые очень помогут вам при покупке огнеупорного кирпича.

• Подавляющее большинство гончарных печей построено из высокопрочного или сверхпрочного кирпича.

• Будьте предельно осторожны при выборе использованных огнеупоров для строительных печей.
