Печь-барбекю из кирпича своими руками: чертежи и порядовка

Содержание

Мангал-барбекю — в чем разница
Простой кирпичный мангал
Подготовка основания
Порядовка (кладочные чертежи) и рекомендации по кладке
Барбекю из кирпича с трубой: порядовка
Видео
Фото барбекю из кирпича

Металлический мангал — это, безусловно, хорошо. Но, кроме функциональности, хочется еще и красоты, особенно на участке: на даче или возле дома. Привлекательный вид без снижения функциональности дают барбекю из кирпича. Есть совсем простые модели, которые сложить, даже без навыка, можно за день-два, есть более сложные — целые комплексы. Складывать такие без опыта мы не рекомендуем, а вот несложную печь-барбекю или просто кирпичный мангал — пробуйте. Освоите кладку, основные приемы, а потом можно и за более серьезные проекты взяться.

Мангал-барбекю — в чем разница

Точного разделения между мангалами и барбекю нет. Основная разница в том, что на мангале готовят на шампурах, а бербекю делают на решетке. Но оба эти способа приготовления можно применять даже на костре, так что — для нас во всяком случае — что мангал, что барбекюшница — одна конструкция.

Простой мангал или барбекю из кирпича на даче или на участке можно построить и без опыта

Еще можно классифицировать по наличию крыши. Мангал — это всегда открытое приспособление, без наличия дымохода. В барбекю, особенно из кирпича, дымоходы зачастую делают, хотя и простые открытые модели тоже есть.

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки. Это важно для нормальной эксплуатации печи.

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Барбекю из кирпича с трубой: порядовка

Этот вариант барбекю немного сложнее, но тоже не самый сложный. Самое главное — топочная камера тут имеет прямой свод, а его делать намного легче сводчатого. Кирпичная жарочная камера приподнята на высоту 90 см, общая высота — до начала трубы — 217.5 см.

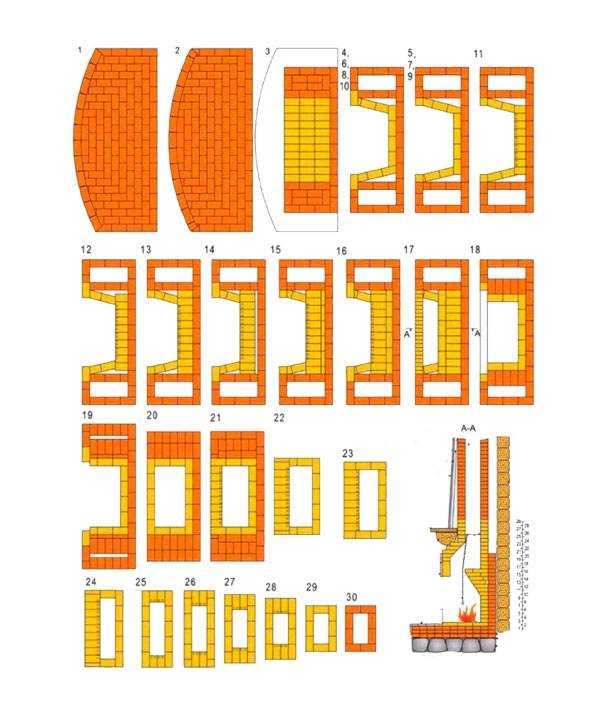

Схема кладки барбекю из кирпича

Начинается все с подготовки фундамента. Для этой печи-барбекю подойдет только монолитное армированное основание (шаг армирования 15 см) на уплотненном щебнем основании. На высохший фундамент расстилают в два слоя гидроизоляцию, затем начинают кладку. Если барбекю делают в беседке, первый ряд кладки должен начинаться на уровне пола. Если фундамент получился ниже, выкладывают дополнительный ряд (или два) кирпичей, а потом начинают кладку по приведенной схеме.

Чертежи барбекю из кирпича

Первые 9 рядов особых пояснений не требуют. Кладут точно по схеме, соблюдая порядок, используя половинки и резаный кирпич, если это указано на плане. Обязательно проверять вертикальность получающихся стенок, а также контролировать толщину раствора — 8-10 мм и горизонтальность укладки каждого кирпича.

Для контроля толщины шва можно использовать пруток арматуры соответствующего диаметра. Его кладут на край, поверхность ряда заполняют раствором, лишний чуть выше прутка срезают кельмой. После укладки и пристукивания кирпичей, получается ровный шов — пруток не дает кирпичу опуститься ниже чем нужно. Пруток потом вынимают и перекладывают выше.

Чтобы была возможность уложить 6-й ряд (сплошной), после укладки 5-го, кладут полосу металла толщиной 4-5 мм, шириной 40 мм. Длина — чуть меньше пролета печи — 1450 мм. Полосы нужны 3 — одна с краю, две примерно посередине каждого ряда кирпичей или так, как указано ниже (11-й ряд).

Формирование двух хозяйственных камер

Схема кладки следующих рядов барбекю понятна. Только в 12-ом ряду обратите внимание — нужны пиленные вдоль кирпичи. Также стоит сказать, что 12-й и 13-й ряды получаются большего размера, чем нижние — образуя декоративный «пояс».

Начинается формирование топочной камеры

Светлым цветом в этих рядах обозначен шамотный кирпич (ША-8). Кладут его на тот же состав из глины и песка (возможна добавка небольшой доли цемента). Смеси на основе шамота лучше не использовать: им для спекания нужны очень высокие температуры, которые в уличных барбекю недостижимы. В результате этот раствор может впоследствии просто выкрошиться.

Формирование свода топочной камеры

На этой части порядовки тоже все понятно: начинаем формовать свод топки. Он перекрывается на 22-ом ряду, в котором начинается постепенное сужение.

Переход свода в трубу

Продолжается формирование свода, который в 30 ряду переходит в дымовую трубу. Далее чередуются 30-й и 31-й ряды до достижения требуемой высоты.

Видео

Фото барбекю из кирпича

Сначала несколько вариантов попроще. Эти барбекю из кирпича вы сможете сделать самостоятельно.

Эту печь-мангал можно построить своими руками

Простые варианты барбекюшницы из кирпича

Чуть сложнее, но тоже реально сделать самостоятельно

Вариации на ту же тему — отделка оригинальная

Несколько барбекю, которые можно построить, имея уже какой-то опыт, но лучше — доверить специалисту (если найдете, конечно)

чертежи и порядовки печей из кирпича

Русская печь всегда славилась в своем Отечестве, но и далеко за его рубежами. Настоящие мастера-печники создавали не просто кладку для обогрева дома и приготовления пищи, они выкладывали изразцами целые произведения искусства, вкладывая в них свою душу.

Где-то к середине прошлого столетия, в связи с приходом в наши дома парового отопления и газовых плит, профессия печника практически исчезла. Но, что интересно, именно в это время, в шестидесятые годы 20-го века начал свою деятельность уникальный конструктор и проектировщик печей И.В. Кузнецов. Всю свою жизнь мастер посвятил разработке и усовершенствованию печей. Им была создана особая технология, которая пользуется большим спросом и в наши дни.

Создание печей по этой технологии и чертежам обеспечивает великолепный прогрев современному жилищу и придает ему неподражаемый шарм. Давайте подробнее разберемся в его авторских печах в этой статье на нашем сайте.

Главное, к чему всегда стремился Кузнецов — это повышение эффективности работы своих печей. У одних печей он повышал теплосбережение, у других совершенствовал топку, к третьим добавлял какое-то новое оборудование. В результате именно печь Кузнецова доказала временем высокое качество своей конструкции, ее надежность и безупречность внешнего вида.

Печь Кузнецова из кирпича

Особенность печей Кузнецова

В печках мастера была усовершенствована система движения газов. Теплый воздух должен сохранить тепло, а холодный выйти наружу. Данные печки стали называть «колпаковыми», поскольку внутри них образовывался, так называемый колпак — тепло выделяемое пламенем и нижними деталями печи.

Этот колпак, можно сказать, производил разделение газа на холодный и горячий. Последний удерживался в колпаках, сберегая теплый воздух. За счет этого повышается температура горения в колпаках и коэффициент полезного действия доходит до 95%, тогда как у обычной простой печи этот показатель не превышает 40%.

Созданная Кузнецовым система движения газов препятствует возникновению сажи и способствует прогреву печи равномерно по всему объему.

Свободное движение газов в печи

Процессы и условия работы системы свободного движения газов по Кузнецову выглядят следующим образом:

1. Форма и объем колпака может быть любой
2. Перенос тепловой энергии происходит естественным путем
3. Процесс турбулентного движения газов в колпаке
4. Горячие газы поднимаются в самую верхнюю точку внутри колпака
5. Холодные газы собираются в нижней точке колпака

6. При повышении температуры в колпаке, поднимается и давление в нем
7. Равномерный нагрев стенок колпака
8. Сам источник нагрева колпака должен обязательно располагаться снизу него
9. Источников нагрева колпака может быть несколько
10. Способность колпака создавать эффект «газовой вьюшки»

Какие достоинства имеют печи Кузнецова:

— равномерный прогрев дома или другого помещения
— существует больше пространства при монтаже стального нагревательного элемента
— процесс горения происходит без копоти и дыма
— не нужно постоянно чистить печь
— небольшие теплопотери
— экономичное расходование топлива
— устойчивость к проявлению трещин
— можете изменить внешний облик вашей печи

Все известные нам бытовые печи подразделяются на несколько видов:

— варочные (для разогрева или приготовления еды)
— отопительные (обогрев помещения)
— банные

— уличные (барбекю, духовки)
— хлебные

Необходимо подчеркнуть, что печи конструкции Кузнецова позволяют производить многофункциональные устройства, например, отопительно-варочные печи.

Кузнецов в своих работах сумел создать не только варочную панель, а и духовку. Отопительно-варочную печь отличает достаточно замысловатое строение, и далеко не любой специалист решится на ее изготовление самостоятельно.

Тут просчитан буквально каждый кирпич, учтена жирность глиняного раствора. Из-за появления дополнительного духового шкафа усложнилась система колпаков, которых стало не один, а целых три штуки.

Печь-камин — это уже изобретение для большой комнаты или гостиной в доме. Такой вариант печи способен обогреть большой объем помещения. И пусть в нем нет специального приспособления для приготовления еды, наличие особого лежака сделает ваше времяпрепровождение у такого печи-камина приятным и полезным.

Банные печи Кузнецова отличаются очень высоким уровнем теплоотдачи. Поэтому одна печь согревает сразу три помещения: саму парилку, помывочную и помещение для отдыха. Такие печи в наше время используются для получения эффекта русской бани.

Они долго удерживают тепло и в процессе данных процедур, уже нет необходимости в дополнительной подкидке дров. По чертежам и схемам Кузнецова дымоотвод отработанных газов происходит благодаря естественной тяге. Чем больше сам колпак, тем лучше прогревается печь.

Основной эффект получается общей площадью стен колпаков и внешнего пространства. Поэтому печь Кузнецова никогда не ставится ко внешней стене дома. При возведении такой печи необходимо учитывать внутреннюю замкнутость и максимальный доступ ко всем колпакам для чистки.

Как собрать печь Кузнецова своими руками

Это вполне реально, только сначала определитесь, для решения каких задач будет использоваться эта печь в вашем доме. Ведь автором разработано более полутора сотен разных печей и чертежей к ним. Выберите вариант, необходимый вам.

Схема отопительно-варочной печи Кузнецова

Конструкция наиболее простой печи Кузнецова

Внимательно рассмотрите схему помещения, где вы предполагаете установить печь. Если дом находится в состоянии проектирования, спланируйте ее расположение так, чтобы все помещения в доме были прогреты в итоге одинаково. Делать такое отопление в уже существующий дом не рекомендуется, хотя и возможно.

Обязательно заранее позаботьтесь о фундаменте. Он должен быть выполнен из бетона, и должен выступать по краям на 100 мм от габаритов вашей будущей печки. Возложение фундамента — задача не из легких, поэтому целесообразней все-таки пригласить профессионала.

При самостоятельном изготовлении печи конструкции Кузнецова, необходимо запомнить
главные условия по ее сборке:

1. Внутренняя огнеупорная оболочка печки должна как будто бы зависнуть в воздухе и быть абсолютно свободной с любой стороны. Обязательно сделайте это, т.к. всем нам известно свойство кирпича расширяться при нагревании

2. При использовании шамотного кирпича огнеупорная кладка внутри печки производится только «на ребро». Кладка кирпичом из глины не регламентируется.

3. При помощи стальной проволоки необходимо усиливать связку через каждые 2 ряда кирпича

4. На заключительном этапе работ нужно обработать кирпич специальным огнеупорным составом

5. Первую топку печки производить, начиная с небольшой температуры, разогревая печь постепенно

Принцип работы печи Кузнецова понять не сложно, просто при изготовлении качественного сооружения нужно безоговорочно использовать чертежи, схемы и, так называемые, порядовки.

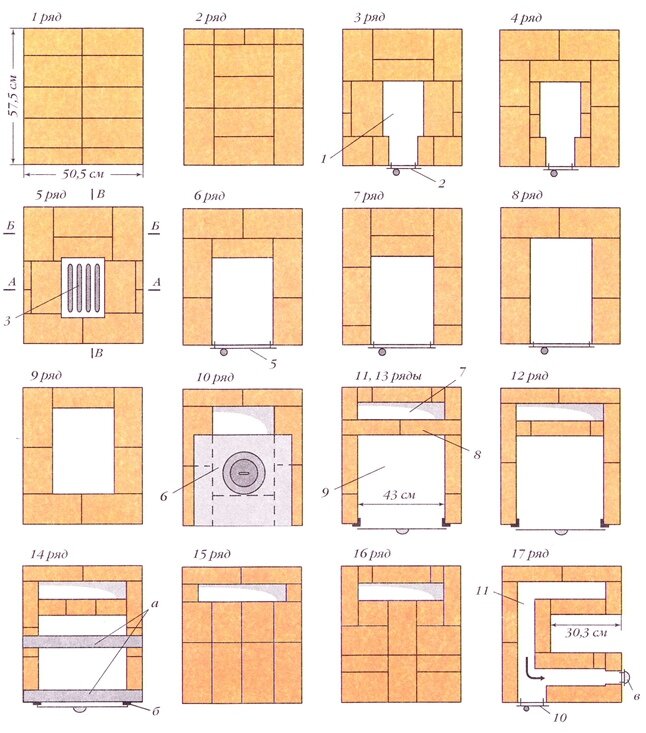

Порядовка для печи — это набор чертежей, показывающих мастеру поэтапную выкладку каждого ряда кирпича отдельно. Автор методики трудился над этим много лет, вам предстоит выбрать лишь нужный чертеж и строго ему следовать.

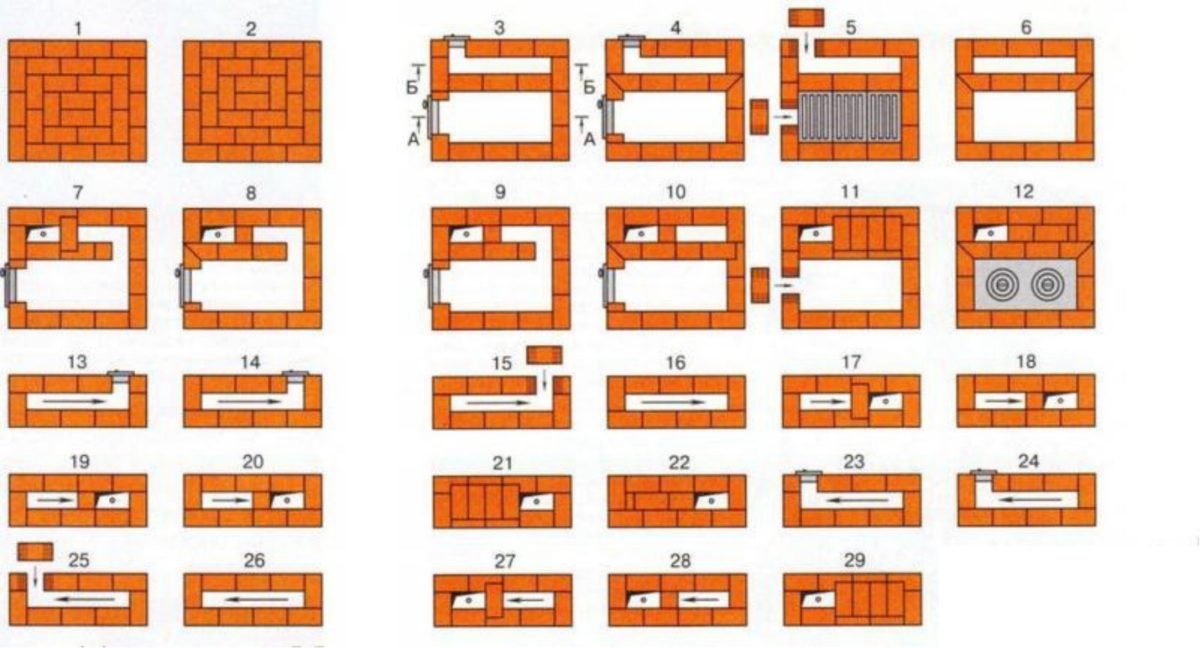

Порядовка кладки печи с 1-го по 20-й ряд

Материал для сборки печи своими руками

1. Кирпич шамотный огнеупорный для внутренней кладки. Его количество необходимо просчитать самим по чертежу.

2. Кирпич из глины для наружной кладки марки М150. Не рекомендуем покупать низкокачественный кирпич.

3. Глина (около 100 кг), тоже лучше купить качественный, тем более, что ассортимент ее в магазинах позволяет это сделать. Дело в том, что приобретение низкокачественного товара негативно скажется уже при первом обжиге новой плиты — раствор просто потрескается.

4. Песок. Его необходимо в два раза больше, чем глины. Или замените его на уже готовый глинопесчаный раствор. На 1000 кирпичей надо порядка 0,4 м3 глины и песка.

5. Металлическая фурнитура для печей (задвижки, дверки, колосники, проволока из стали и 2 уголка)

Отличие печей Кузнецова от других печек

Таких отличий при сборки печи по конструкции Кузнецова совсем не так и много. Канал между первым и вторым ярусом собирается в четверть кирпича для удлинения топки. На 21-ом ряду надо оставить два небольших прохода по бокам внутренних стенок. Они необходимы для розжига печи. Собрав печь Кузнецова своими руками по чертежам вы поймете, как это несложно и необычайно приятно.
