Лестница с забежными ступенями с поворотом на 180 градусов: методы расчета

Если в доме мало места или невозможно сделать полноценную разворотную площадку, следует обратить внимание на забежные ступени. Такие изделия позволяют выполнить поворот без потери места, не прерывая процесс восхождения или спуска.

Резкий заворот

Расчет конструкции с поворотом 90 или 180 градусов

Лестница с поворотом на 180 градусов с площадкой или без нее одинаково хорошо подходит для маршевых или винтовых лестниц, помогая существенно экономить свободное пространство помещения.

При маршевом типе пролетов разворот будет осуществляться несильно, всего на 90 градусов. Из-за итоговой формы подобные строения получили название Г-образных. Крепление осуществляется непосредственно к прилегающим стенам со смежным углом, а сама конструкция может быть разной по размерам, материалу, направлению.

В отличие от одномаршевых строений, подобные постройки возводятся на косоурах или тетивах, обязательно устанавливаются перила.

Плавный разворот в 90 градусов предполагает использование гнутых несущих элементов, которые будут повторять направление линии изгиба, что существенно затрудняет работу. Поэтому чаще делают не закругленный разворот, а резкий, прямой. Схема будет выглядеть следующим образом:

Последовательность расположения деталей производится нижеследующим образом:

Размещение составляющих элементов

Даже при очень ответственном подходе к расчетам переходной зоны не исключены расхождения при переносе данных на физические детали. Главное, чтобы сохранились параметры центральной части пролета – проступи.

Прежде, чем начинать строительные работы по заготовленным чертежам, следует сложить все полученные цифры и сравнить их с реальными плоскостями и разметками. Не должно быть сильных смещений или преувеличения натуральной величины.

Если речь идет о прямой постройке, то в качестве основных показателей выбирают три условных обозначения, например, x – продолжительность сооружения относительно пола верхнего этажа, y – располагается также в нижней точке строго напротив центра будущей лестницы, z – нижняя точка спуска по лестнице.

Расчет размеров будущего сооружения

Количество проступей рассчитывают на основании расстояния между точками y и z в схеме. Например, оно составляет 3 метра, тогда при оптимальной глубине проступи в 25 см потребуется сделать 12 ступеней. То есть, 300 см разделили на 25 см, получили дюжину.

Высота каждой из них составит результат деления расстояния между точками z и x. Для примера возьмем показатель 2,4 м, тогда высота подъема будет равна 20 см (разделили 240 см на 20 см). Если планируется сделать подступенки, потребуется вычесть толщину опорной поверхности, чтобы верно просчитать параметры вставки.

Можно переигрывать конечные результаты так, как это удобно в конкретном случае, но важно соблюдать требования стандартов и безопасности. Также не обязательно подбирать числовые показатели высоты или ширины для получения более целого итога, возможно, следует попробовать делить на количественный признак.

Речь идет о том, чтобы имеющееся значение разделять на различные числа до тех пор, пока не получится более-менее круглое обозначение. Удобнее отрезать 20 см, чем, к примеру, 20,3 см.

При расчетах для переходов в 180 градусов понадобится учесть некоторые нюансы. Данный вариант применяют, обычно, для винтовых построек, у которых ближайшая к центру ширина более узкая по сравнению с внешней, но не делается меньше 10 см.

Исчисление конструкции с поворотом

Когда планируется сформировать выступ проступи, внешняя грань остается нависать не более, чем на 5 мм, иначе при подъеме пальцы ног или носы обуви будут сильно цепляться, что создает угрозу здоровью и безопасности людей.

Чем больше получится прямых ступеней, тем гармоничнее будет выглядеть поворот.

Особенности такой лестницы

На первый взгляд подобное сооружение выглядит довольно-таки хрупким, хотя по прочности не уступает прочим элементам строения.

Несущая часть конструкции делается из косоура, который крепится прямо на стены, а уже внутрь него вкладывают заворотные части.

Также можно сделать комбинированный промежуточный участок из платформы и поворотных элементов.

Если позволяет место, трехмаршевая внутренняя лестница станет хорошей идеей, а два поворотных участка развернуть на 90 градусов. Получается П-образная лестница. И тогда осевыми будут сразу две колонны.

За счет того, что заворотные изделия всегда имеют форму треугольника, клина или трапеции, необходимо выбирать материал таким образом, чтобы самая узкая часть покрывала не менее половины стопы. Также средняя часть обязана соответствовать размеру больше среднего или больше, но не меньше.

Самая широкая часть проступей на поворотах находится ближе к стене, поэтому, если нужно пройти безопасно, то идут ближе к наружной поверхности сооружения.

Расположение ступеней забежного типа

Необычная форма изделий позволяет улучшить декоративную отделку помещения, придать ей необычный вид.

С другой стороны, подобные строения являются довольно неудобными в практическом применении и риск получения травм существенно выше, чем при эксплуатации сооружений с площадками.

Существует несколько форм лестниц с разворотными добавлениями, которые используются только на поворотных зонах, либо нужны для всей конструкции, если речь идет о винтовом формате.

В любом случае, размер всех ступеней делают всегда одинаковым, в ином случае строение становится травмоопасным.

Видеообзор забежного сооружения отображен в следующем видео:

Способы расчета

Рассчитать заворотный участок возможно несколькими способами.

Датский вариант основан на составлении горизонтального проецирования будущего строения, сквозь которое проводят осевую линию, разделенную на расстояния, соответствующие ширине проступи. Потом обозначают точки начала и окончания поворотной зоны.

Через марши проводят центральные прямые, а от первой до второй точек разворота чертят перпендикулярные линии с шагом, равным минимальной ширине забежного элемента.

Начертание схемы

Чтобы получить наименьшее число, нужно провести прямые от внутренней несущей части до тетивы, а перпендикулярно выводится линия сквозь середину пролета. Наименьший показатель является обозначением само узкой части ступеней.

Методы развертки или подъема линий потребуют точной горизонтальной и вертикальной кривизны разворотного сооружения. Необходимо четко обозначить границы ступеней и разложить их на вертикальной схеме.

Методика пропорций

Отдельно выделяют способ расчета пропорциями, основанный на том, что пространство на поворотной зоне должно быть равномерно распределено.

Так как данные модели отличаются различными параметрами ширины по длине, потребуется выбрать в качестве ориентира центральную линию, а ширина проступи формируется по соотношению с текущими нормативами.

Для расчетной схемы берется горизонтальная проекция будущей постройки, сквозь маршевый изгиб которой проводят прямую. По верху и низу отрезка размечаются границы последней прямой ступени, а потом ставится отметка начала поворота.

Основываясь на величине центральной линии определяют подходящую величину проступи, которую прямой линией соединяют с опорной точкой.

Этот метод помогает выделить границы каждой ступени, которые должны получаться массивнее основных элементов.

Как изготовить лестницу с поворотом

Сделать конструкцию с поворотом без площадки можно собственными силами, но важно определиться с формой будущего подъемника. В зависимости от того, какой типаж был выбран, важно составить грамотный чертеж, который будет учитывать все нюансы помещения, требования безопасности, пожелания домовладельца.

Составление проекта

При составлении чертежа общий вид предстоящей конструкции изображается в той проекции, которая нужна для проведения расчетов выбранным методом.

Для начертания понадобится измерить длину, ширину и высоту пространства, отведенного под строительные работы.

В соответствии с полученными от измерений данными чертят схематичное изображение, проводят ось, высчитывают размеры поворотного участка, ступеней для него.

Далее размечают основные параметры, соответствующие стандартам строительства лестниц: угол наклона не более 45 градусов, ширина прохода от 80 см. Расстояние от поверхности ступеней до перекрытия следующего этажа вычисляется на основании роста самого высокого члена семьи с прибавлением 10 см.

Забежная постройка не должна включать более 16 ступеней, так как площадок для передышки не предусмотрено.

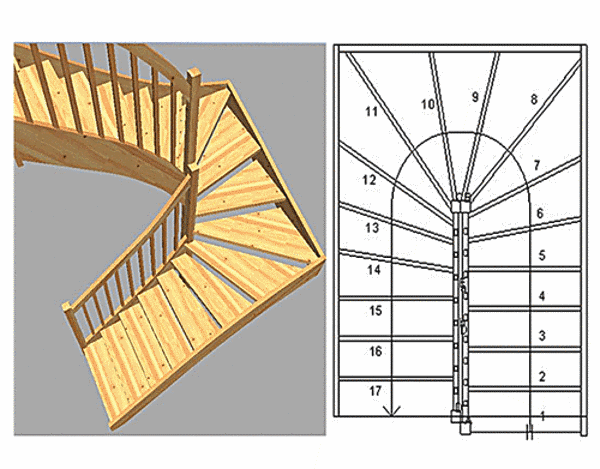

Пример чертежа забежной лестницы

Высота подступенков должна быть единой на протяжении всей лестницы, также, как глубина проступи на прямых изделиях. Разворотные модели обладают самой узкой частью от 10 см, по центру нужно от 20 см, а самый широкий участок не превышает 40 см.

Лестничное сооружение обязательно снабжается ограждением. Перила всегда состоят из опорных тумб или столбиков, балясин или секционных вставок и поручней, за которые берутся руками.

Когда в доме есть дети, то балясины располагают на расстоянии до 15 см друг от друга, а также по середине монтируют дополнительный поручень, за который будет держаться ребенок во время подъема или спуска.

Можно начертить все от руки или воспользоваться специальными программами, но второй вариант затратит больше времени на поиск качественных установочных файлов, также высок риск заражения компьютера вирусами. Еще один вариант – это скачивание готового проекта из интернета и выполнение работ в соответствии с чьим-то чертежом. В принципе, если замеры, идеи постройки, оформления совпадают, то это отличный выход.

Формирование элементов и сборка заготовок

Далее приступают к закупке материалов, подготовке инструментов и рабочего места. Обязательно понадобятся средства крепежа, стремянка, молоток, шуруповерт, рулетка.

Дальнейшие действия напрямую зависят от того, какую именно конструкцию нужно построить.

Если выбрана П-образная лестница с площадкой или без таковой, то сперва собирают металлический каркас, а под монолитную заливку собирают опалубку, вяжут и укладывают арматуру.

Проще, удобнее, сподручнее новичкам происходит сборка сооружения без платформы из древесины. При небольшом строительном бюджете выбирают ясень, но наиболее прочным, крепким, долговечным является дуб.

Строительный материал должен быть качественным, не допускается наличие трещин, сучков, сколов.

Деревянные доски размечают в соответствии с предварительно составленной схемой и распиливают лобзиком или стационарной циркулярной пилой.

Заготовленные части забежной деревянной лестницы тщательно шлифуют, чтобы получить идеально гладкую поверхность. Не должно остаться никаких зазубрин, даже на боковых срезах.

После этого дерево обязательно покрывают антисептиком, специальным лаком или морилкой. Покрытие выполняется в два слоя с полным просыханием каждого.

Теперь, когда дерево подготовлено к работе, необходимо собрать основной каркас: установить тетиву или косоур. На данном этапе огромное значение имеет точность разметки, ее абсолютное соблюдение, поэтому не следует спешить.

Особое внимание необходимо уделить поворотной части: все должно быть полностью готово к креплению ступеней таким образом, чтобы размеры проступей и подступенков полностью соответствовали расчетным параметрам и фактическому каркасному расположению.

Укладку ступеней выполняют по направлению снизу-вверх, по мере укладки располагая изделия внутри специальных пазов, либо прочно стягивая с основанием-косоуром.

Опытные мастера рекомендуют заготовленные пазы перед заполнением поворотными ступенями закладывать строительный клей, чтобы получить максимально крепкое сцепление элементов.

Далее по усмотрению владельца дома устанавливают подступенки, монтируют ограждения.

Когда конструкция на тетиве, перила ставят, утапливая опорные части внутрь тетивы или поверх нее. Если стоят косоуры, то опоры крепят на ступени.

Когда основные тумбы и опорные столпы прочно зафиксированы, производят монтаж вставок: секций или балясин. В завершении работ ставится поручень.

Собранная конструкция очищается от строительного мусора, грязи и пыли, а потом оставляется просыхать на некоторое время.

Лестница с забежными проступями с поворотом на 180 или 90 градусов – это отличный выход только при остром недостатке пространства, в ином случае, это непродуманное неудобство. Важно помнить не только о преимуществах подобного варианта, но также об основных недостатках. В любом случае, ответственность за принятое решение остается за хозяином жилья.

Подробнее процесс сборки забежной лесенки показан в нижеследующем видео:

Проголосовали более 364 раз, средняя оценка 5

U-образная винтовая лестница Размеры и чертежи

Здания

Типы лестниц

Винтовая лестница 180°, также известная как винтовая лестница, делает поворот на 180° вверх по направлению к следующему уровню из-за добавления приземление в какой-то момент. Это идеальная конструкция лестницы для входа, когда она сочетается с промежуточной площадкой из-за ее компактных качеств. По винтовой лестнице на 180° легко подниматься, и она может придать дому величественный вид, а забежная лестница обеспечивает безопасность при падении. Они обычно изготавливаются из дерева или металла, чтобы придать пространству традиционный или современный вид.

Винтовая лестница на 180°, также известная как винтовая лестница, делает поворот на 180° вверх по направлению к следующему уровню из-за добавления площадки в какой-то момент. Это идеальная конструкция лестницы для входа, когда она сочетается с промежуточной площадкой из-за ее компактных качеств. По винтовой лестнице на 180° легко подниматься, и она может придать дому величественный вид, а забежная лестница обеспечивает безопасность при падении. Они обычно изготавливаются из дерева или металла, чтобы придать пространству традиционный или современный вид.

Обновление до Prorenew Pro

* Под разработкой *

Высота:

Ширина:

Глубина:

Длина:

. | 15 см
Пробег протектора (мин.): Должен соответствовать требуемым размерам протектора 12” | 30,5 см внутрь от узкого конца

Свойства

Рисунки включают в себя:
180 ° Связанные намотчивые лестницы, сторона (человек), спереди, план

Связанные коллекции

Связанные метки

Обнаружение

7 января 2023 г.

Загрузка 2D

Для загрузки 2D этого элемента перейдите на членство в Dimensions Pro. Доступно в форматах DWG (CAD, Imperial и Metric), SVG, JPG

Для загрузки этого элемента в 2D продлите членство в Dimensions Pro. Доступно в форматах DWG (CAD, Imperial и Metric), SVG, JPG. Доступно в форматах 3DM (Rhino), OBJ (NURB), SKP (Sketchup)

Для загрузки этого элемента в формате 3D продлите членство в Dimensions Pro. Доступно в форматах 3DM (Rhino), OBJ (NURB), SKP (Sketchup)

Обновление до Dimensions ProRenew Dimensions Pro

Блокировщик рекламы

Наслаждаетесь бесплатными рисунками? Мы тоже!
Реклама помогает финансировать нашу работу.
Поддержите проект, отключив
или добавив блокировщик рекламы в белый список при просмотре Dimensions.Guide. Спасибо!

Расчет лестниц с поворотом на 180 град. Г-образная лестница своими руками

Расчет лестницы с поворотом на 180 градусов. Г-образная лестница своими руками — как сделать угловую лестницу

Лестницы с забежными ступенями на 180 градусов сегодня делают во многих домах. Они отлично подходят для максимально эффективного использования ограниченного пространства для соединения частей конструкции. Забежные ступени делаются при невозможности сделать площадку между маршами на поворотах. Данная конструкция безопасна и удобна в использовании.

Материал для изготовления

Когда невозможно сделать в доме одномаршевую конструкцию, выбирают лестницу с поворотом на 180 градусов. Для изготовления своими руками потребуется металл, можно сделать из дерева. Сложность установки лестницы зависит от материала.

Лучше использовать дерево, т. к. может случиться так, что ступени забежного механизма придется регулировать. Если выбрать сталь или камень, то исправить отклонения в размерах деталей не получится. Выбрав древесину, вы исключите неточности монтажа, делайте это в любой момент, когда начнете монтировать конструкцию.

Сегодня производители предлагают заготовки, из которых можно изготовить детали деревянных лестниц. С их помощью вы облегчите процесс строительства. Конечно, вам все равно придется подогнать все элементы по размеру, но установка пройдет быстрее.

Внимательно выбирайте заготовки в магазине, ведь они не всегда сделаны из качественной древесины.

Основные детали можно изготовить самостоятельно, но нужно правильно подобрать материал. Покупайте аксессуары, все элементы вы без труда найдете в магазинах. Например, в продаже есть декоративные балясины. Самостоятельно их лучше не делать, потому что изготовление таких элементов займет время.

Лес необходим для лестницы с поворотными ступенями. Отлично подойдет массив бука или дуба, но это дорогие породы. Если хотите сэкономить, лучше купить лиственницу. Идеально подойдет сосна или клен. Древесину необходимо просушить, иначе тетива потеряет форму, ступени будут скрипеть, и придется делать ремонт.

Купите подходящие доски для монтажа, выбирайте пиломатериалы шириной не менее 55 мм. Приобретите деревянные бруски, подойдут изделия шириной от 40 мм. Дополнительно потребуются шурупы, шурупы или саморезы. Не забудьте про металлические уголки и качественный строительный клей.

Стоит отметить, что металлические лестницы редко делаются с поворотом. Все дело в том, что их установка очень сложна.

Как сделать основание

Несущая конструкция, называемая также косоуром, необходима для возведения лестницы. Подготовьте от 4 до 6 косоуров, их количество зависит от того, какой угол поворота будет у лестницы, сколько в ней будет маршей.

Если их 2, то закрепите балки, установив центральную стойку. Он послужит основой для крепления стрингеров. Кроме того, он послужит декоративным элементом.
Если делать 3 марша, то потребуется не 1 несущая стойка, а 2.

Выберите опору с минимальным сечением 100 на 100 мм. Если говорить о высоте столба, то она зависит от самой поворотной лестницы.

Расчет лестницы. Для этого рассчитайте ширину марша, определите подходящие размеры ступеней. Кроме того, нужно подумать о том, каким будет радиус поворота. Измерьте расстояние от вершины угла поворота до последней ступени, чтобы знать длину выступа.

Решите, какой ширины должны быть ступени. Помните, что на одном марше они должны быть одинаковой ширины.

Одному человеку выполнить установку сложно, так как такая лестница много весит.

Лучше пригласить помощника, работать вместе.

Конструкция с 1 витком будет иметь 2 витка разной длины. Сделать 8 шагов длинным маршем, закончить верхний в начале площадки следующего этажа. Короткий марш в 3 шага, забежных будет 2, но они развернуты на 30 градусов.

Как проходит установка

Начните строительство лестницы с установки косоуров. Сделайте шаблон, он должен выглядеть как прямоугольный треугольник. Закрепите его на направляющей, разметьте косоур. Возьмите циркулярную пилу и сделайте вырезы. Помните о прочности конструкции, сделайте тонкую часть шириной не менее 16 см.
Установите опору, предварительно сделав в ней пазы. Они необходимы для вставки стрингеров. Поставьте в угол опору, она нужна для крепления стрингера к стене. Конструкция служит основой, на которую вы будете устанавливать моталки. Аккуратно закрепите верхние концы косоуров, для этого используйте металлические уголки.
Сделать забежные ступени из досок, приобрести пиломатериал размером 90х90х4 см. Сделайте 3 шага, для этого разделите доску на 3 части. Если говорить о линиях разметки, то они должны выходить из одного угла.
Аккуратно отрегулируйте ступени, они должны быть одинаковой длины. Затем покройте их лаком.
Крепить забежные ступени очень просто. Для этого нужно вырезать пазы, сделать их чуть меньше доски. Это позволит надежно зафиксировать ступени с внутренней лестницей. А вот снаружи нужно доработать опору, поэтому на ней вы отмечаете ступени.
Закрепите забежные ступени саморезами, утопив их головки. Оборудуйте марш на тетиве, так выступающий угол не будет заметен.

Видео об установке лестницы с поворотом на 180 градусов:

При монтаже конструкции установите перила.

Чертеж забежной лестницы пользуется большим спросом в домах, где требуется комфортное, безопасное перемещение между этажами, но нет технической возможности разместить прямую конструкцию. Такие объекты требуют особого внимания на этапе.
Схема с наименованиями элементов забежных лестниц

Типы конструкций и их особенности

Забежные ступени широко применяются для следующих типов лестниц:

Винт. Наиболее компактные варианты подъемных конструкций. Рекомендуемая ширина габаритного проема до 3000 мм.
Г-образный. Устройства с поворотом на 90˚. Занимают меньше места, чем прямые марши или марши с платформами.
U-образный. Они имеют вращение на 180˚, более компактные, чем предыдущая версия.
Криволинейный. Они отличаются плавными линиями поворота. Забежные ступени (проступи) часто используют с такими же параметрами, что создает дополнительный комфорт при подъеме.

Форма поворотного проступи для таких конструкций имеет форму усеченного треугольника. За счет компактности устройства экономится.
Схема устройства поворота забежной лестницы

Забежные ступени могут располагаться внизу, вверху, в среднем лестничном марше. Для безопасного передвижения рекомендуются первые два варианта. У них хорошая обзорность зоны разворота, что позволяет вовремя сориентироваться и изменить положение стопы или длину шага.

Забежные лестницы сложнее реализовать, чем прямые конструкции или переходные площадки. Поэтому часто встречаются чертежи с неправильно выполненными конструкциями.

А это не только снижает комфортность передвижения, но и увеличивает риск травм при падении.

Основные требования к забежным лестницам

Комфорт и безопасность являются основными принципами построения любых строительных конструкций. Лестница не исключение. Ряд представленных технических требований характерен и для прямых маршевых конструкций:

Схема деревянной лестницы с забежными ступенями

Все вышеперечисленные характеристики и данные обеспечат комфорт и безопасность перемещения между этажами.

Преимущества беговых конструкций

К основным достоинствам винтовых лестниц относятся:

Компактность. Зачастую прямая конструкция не позволяет разместить площадь или размеры проема на второй этаж. Для преодоления этих трудностей с минимальными потерями в поворотных маршах монтируют забежные ступени.
Эстетика. придает особый шарм интерьеру дома.
Сохраняющие материалы. С увеличением угла наклона (крутизны) расход материалов несколько уменьшается.

Технические данные к чертежам

Для грамотного составления схемы винтовой лестницы требуется учесть все вышеперечисленные нормы, размеры помещений и увязать их на плане. Для этого выполните следующие шаги:

Определяем расположение конструкции.
Снимаются соответствующие замеры: ширина проема, высота от чистового пола первого этажа до поверхности второго этажа.
Нарисовано в масштабе с деталями. При наличии проемов, окон, выступов, ниш в месте, где будет монтироваться лестница, их отмечают на чертеже с привязкой к стенам и полу.
Выберите тип конструкции и строительный материал для нее.
Производятся предварительные расчеты количества, высоты и глубины ступеней.

Схема и чертеж забежной лестницы Эти данные помогут сделать правильный выбор конструкции, обеспечивающей соответствие строительным нормам.

Предварительный расчет данных

Зная высоту между уровнями и формулу комфортного передвижения, можно рассчитать длину лестничного марша, количество предполагаемых ступеней. Например, указанная высота между этажами составляет 2600 мм. Высоту ступеней выбираем из рекомендуемого диапазона 120 мм. Произведем все расчеты для построения чертежа:

На примере видно, что лучше пересмотреть параметры ступеней. Это сэкономит много места. Например, при высоте подступенка 150 мм глубина проступи будет 300 мм, а длина лестницы 5400. Что сэкономит 3 кв. м. полезная площадь Дома.

Чертежи и методика расчета забежных ступеней

С учетом современных реалий и получения быстрого результата можно воспользоваться несколькими способами составления схемы конструкции.

Проектные программы

Лучший вариант для дизайна. Есть софты, которые на основании чертежа выдают спецификацию на распиливаемые материалы. Эта опция не предусмотрена. Но после выполнения подробного чертежа рассчитать количество материала не составит труда. Недостатком этого метода являются затраты времени на поиск и освоение программного продукта.

Если в помещении установлена Г-образная лестница, то возможна ситуация, когда для уменьшения размеров лестничной площадки и экономии места необходимо отказаться от площадки и вместо нее сделать забежные ступени.

Ступенчатая лестница более компактна, чем лестничная конструкция. Однако забежные лестницы имеют ряд недостатков, важнейшим из которых являются радиальные ступени. неправильная форма и вытекающие из нее особенности.

В этой статье мы расскажем, как правильно спроектировать лестницу с забежными ступенями, чтобы пользоваться ею было удобно и безопасно.

Требования безопасности к лестницам

Для сглаживания конструктивных недостатков угловые лестницы должны быть правильно спроектированы путем расчета забежных ступеней с учетом следующих требований:

глубина ступеней в самой широкой части не должна превышать 40 см, а в узкой части — не менее 10 см;
посередине все забежные ступени должны быть одинаковой глубины, но не менее 20 см;
может варьироваться от 12 до 22 см;
край проступи не должен выступать более чем на 4 см;
при проектировании Г-образных лестниц руководствуются следующими формулами (где е – глубина ступени, j – высота подступенка):
1. формула удобства: e — j = 12 см;
2. : e + j = 46 см.
3. : 2 j + e = 62 (60-64) см;
если лестница строится с поворотом на 180 градусов, то расстояние между маршами должно быть не менее ¼ ширины ступени, иначе глубина поворотной ступени в узкой части окажется слишком малой ( менее 10 см), что недопустимо;
расстояние от лестничного марша до потолка должно быть не менее 200 см;

Расчет лестницы с забежными ступенями

После того, как на основании видео определены основные размеры криволинейной лестницы, необходимо произвести расчет конфигурации и количества забежных ступеней.

П-образная лестница

В первую очередь необходимо обозначить центр дуги, совпадающий с внутренним радиусом лестницы, то есть точку «А». Затем определите количество поворотных ступенек: чем их больше, тем меньший угол поворота приходится на каждую и тем комфортнее будет двигаться вверх по лестнице.

Предположим, что ступени будут ступенями до седьмой включительно. Затем через начало восьмого шага проводится прямая DE. Линия АВ делит лестницу на левую и правую части. В середине марша необходимо провести кривую ас , соответствующую линии движения. От АВ по линии движения проходит сечение, равное ½ b , где b — ширина обычного шага. Получаем точку 1. Далее от нее откладываем отрезок равный b и отметить точку 2. Аналогично через равные промежутки отметить остальные точки 3-7.

Далее через точку 1 и А проводим прямую до пересечения с DE. Также проводим прямую через точки 2 и А. На участке ДЕ получаем точки 1 и 2. Откладываем на линии ДЕ отрезки, равные участкам 1-2, и обозначаем их цифрами 3, 4, 5, 6 и 7 соответственно. Теперь соединим точку 3 на линии движения ас с точкой 3 на линии DE, затем соединим соответствующие точки 4, 5, 6, 7. Таким образом, конфигурация ступеней определена. Аналогичный расчет производится для правой стороны лестницы с поворотными ступенями.

Как и в случае с П-образной лестницей, находится точка «А» и проводится прямая АС. Возможны два варианта расположения ступеней:

прямая АС делит угловую ступень пополам;
две ступени примыкают ребрами к прямой AC.

Во втором случае аналогично П-образной лестнице проводится линия движения туз . На криволинейном участке отрезки длиной b (ширина прямого шага). Определяется количество беговых шагов. Предположим, что это будут шаги 1, 2, 3 и 4. Затем через конец шага 4 проводится линия ЕВ, где «В» — пересечение линий ЕВ и СА. Далее от точки «А» произвольно откладывают отрезок AD, и отмечают на нем точки 2, 3 и 4 так, чтобы отрезок А2 был равен двум частям, отрезок 23 — трем, 34 — четырем. За одну часть принимают произвольный отрезок, равный 1 условной единице (см, дм).

Теперь соединяем точки 4 и В. Из точек 2 и 3 до пересечения с АВ проводим прямые, параллельные отрезку В 4. Точки, полученные на отрезке АВ, соединяем соответственно с точками 3 и 2 на линии движения ac. Эти линии определяют конфигурацию намотки.

В случае, когда прямая АС делит ступеньку пополам, расчет забежной лестницы производится аналогично.

Лестница с 90 градусный поворот — как сделать самому

Как сделать забежную лестницу покажем на примере конструкции со следующими параметрами:

длина лестницы 2294 мм;
ширина — 930 мм;
высота потолка — 2683 мм.

Лестница угловая состоит из двух маршей. В длинном марше 8 ступеней, причем верхняя совпадает с площадкой второго этажа. В нижнем марше 2 ступеньки. И три забежных ступени, угол поворота которых 30°. Проект деревянной лестницы будет выглядеть так:

Деревянная лестница с поворотом выполняется на двух косоурах размерами 50х300х3000 мм, один из которых крепится к стене, а другой к опорной стойке размерами 100х100х2500 мм. Также необходимо приобрести ступени размером 900х300х40 мм, поворотную площадку 900х900х40 мм, из которой будут вырезаны забежные ступени, и балясины.

Лестница деревянная с забежными ступенями, имеющая данную форму и параметры, изготавливается в несколько этапов.

Производство стрингеров

Сначала необходимо подготовить шаблон, представляющий собой прямоугольный треугольник, катеты которого равны глубине проступи и высоте подступенка. Для удобства треугольник следует закрепить на направляющей, как на фото. По этому шаблону размечаем косоур и вырезаем лишнее циркулярной пилой. Необходимо помнить, что в самой тонкой части ширина стрингера не должна быть меньше 15 см.

В углу сооружаем импровизированную опорную конструкцию, которая разорвет косоур стены и послужит основанием для забежных ступеней.

Верхние концы косоуров фиксируем металлическими уголками.

После закрепления несущих элементов должно получиться так:

При установке косоуров важно следить за уровнем, чтобы в дальнейшем ступени лежали строго горизонтально. Самая распространенная ошибка неопытных мастеров в том, что горизонтальность принимают за параллельную полу. Но пол может быть неровным, поэтому этот параметр нужно определять только с помощью уровня.

Как сделать забежные ступени

Забежные ступени вырезаются из прямоугольной доски 900х900х40 мм. Для лестниц с поворотом на 90 градусов будет достаточно трех ступенек. Чтобы их сделать, делим доску на три части линиями, выходящими из одного угла. Ступени реза регулируются по длине.

Определившись, каким лаком покрыть лестницу, наносим на ступени минимум 3 слоя.

Установка забежной лестницы

Для крепления забежных ступеней в стойке вырезаются пазы, высота которых чуть меньше толщины доски. Так мы обеспечим надежную фиксацию ступеней с внутренней стороны лестницы. А с наружи — дорабатываем несущую конструкцию, чтобы на нее можно было поставить ступеньки.

С внешней стороны лестничного марша поворотные ступени прикручиваются к несущему каркасу с помощью саморезов. Внутренние концы ступеней вставляются в пропилы и проклеиваются клеем ПВА, смешанным с опилками, для усиления конструкции.

Конец тетивы обрезаем под прямым углом относительно пола, чтобы можно было установить входной столб.

Установка перил

Теперь необходимо установить балясины. Иногда их крепят снизу через ступени саморезами, но этот способ ненадежен. Лучше использовать дюбели – цилиндрические деревянные стержни.

Для этого в ступенях просверливается отверстие, диаметр которого чуть меньше сечения дюбеля, и заполняется клеем. Аналогичное отверстие делается в балясинах, причем очень важно, чтобы оно было ровно по центру. Если балясина имеет прямоугольную форму, то центр определяется как пересечение диагоналей прямоугольника. Старайтесь как можно точнее просверлить отверстия, чтобы они получились строго вертикальными, ведь от этого будет зависеть положение балясин.

Между первым и последним столбом натянута веревка, по которой на всех балясинах отмечается угол наклона перил.
