Подключение варочной панели и духового шкафа

Приобрести варочную панель несложно. Сложность возникает сразу после того, как ее доставят в ваше жилище, поскольку кому-то придется ее подключать. Согласитесь, что неподключенная варочная панель вещь совершенно бесполезная. Конечно, можно вызвать специалистов и они все сделают. Но можно выполнить подключение варочной панели самостоятельно. Как это сделать, вы узнаете далее, на примере подключения варочной панели и духового шкафа Bosch.

Начать нужно с изучения инструкции, которую предоставляет производитель панели. Как правило, там все подробно написано и приведены необходимые схемы соединения всех проводов. Разобравшись с бумагами пора переходить к практике.

Прежде всего, надо подготовить место, куда варочная плита в итоге будет подключена, т.е. розетку с заземлением. Кстати, сделать это можно и заранее.

Также заблаговременно стоит приобрести зажим-переходник и кабель сечением 2,5-4 мм (в зависимости от мощности плиты).

Теперь можно заняться самой варочной панелью. Ее стоит перевернуть, снять крышку коннектора и с помощью ножа зачистить концы кабеля. Далее с помощью тестера определяем, что является массой, что нулем, а что фазой. После чего останется только подсоединить провода по схеме.

Наиболее удобны для самостоятельного подключения варочные панели марки Bosch. Их конструкция хорошо продумана, проста и не требует каких-либо специальных клемм. Для подключения болты просто обматывают проводом примерно в полтора оборота, а затем болт закручивают. После этого можно закрыть крышку коробки с контактами. Подключение кабеля закончено.

Кстати, нежелательно покупать коннектор отдельно от варочной панели. Чаще всего на нашем рынке продаются подобные изделия китайского производства. К сожалению, они редко имеют надлежащее качество, да и собраны не всегда правильным образом. Иметь качественный коннектор, крайне важно. Особенно учитывая, что нагрузка на контакты во время работы варочной панели бывает достаточно значительной.

Теперь нудно подготовить питающий кабель, который идет от розетки.

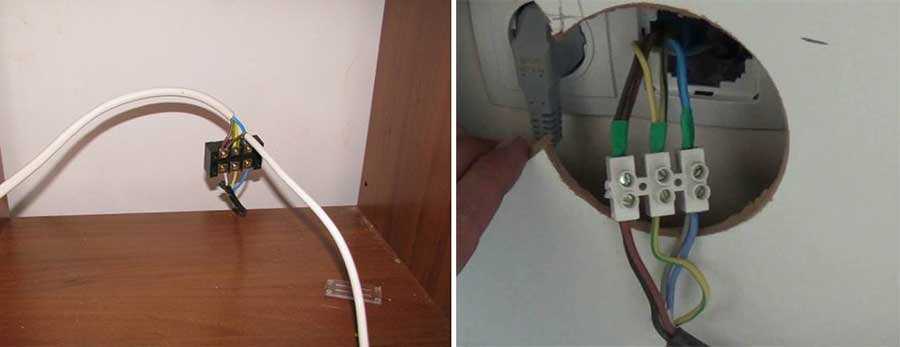

К нему мы будем подключать клемник, на котором соединим провода от панели и духового шкафа.

После надежного соединения проводов, бытовую технику можно устанавливать на свои места.

Осталось только выполнить проверку подключения варочной панели и духового шкафа, все ли работает.

Мощность

Отдельно стоит поговорить о мощности варочной панели. Хорошая плита нагревается достаточно быстро. И это очень удобно. Ради этого их в принципе и покупают. Но данное удобство имеет и обратную сторону: быстрое нагревание требует потребления большого количества электроэнергии. Некоторые модели варочных плит могут «съедать» до 7 кВт. Именно поэтому особое внимание стоит уделить кабелю, которым варочная поверхность будет подключена к электрической сети. Главное требование заключается в том, чтобы кабель был медным и имел диаметр не менее 4 мм. Также необходимое внимание стоит уделить питающим контактам. Чтобы уменьшить вероятность короткого замыкания и уменьшить количество контактов можно подать питание непосредственно на клеммы варочной поверхности, минуя коннектор.

Какие могут быть трудности при подключении варочной панели?

Теперь стоит обсудить такую немаловажную деталь, как вилка для подключения. Если она готова заранее, то для подключения не потребуется никаких усилий. Достаточно воткнуть ее в розетку. А вот разобраться с коммутацией проводов бывает достаточно сложно. Часто возникает ситуация, когда в стене находится три провода, а от варочной поверхности отходит на один больше. Это говорит о том, что электрическая сеть имеет одну фазу, а приобретенная варочная поверхность – две.

Обойти данное неудобство несложно. Тем более, что большинство проводов имеют цветную маркировку. В этом случае коричневый и черный провода нужно скрутить между собой и соединить их с фазой сети квартиры, как правило, это белый (черный или коричневый) провод. Провода заземления при этом остаются свободными. Бывают такие случаи, что проводка выполнена с проводов одного цвета. В этом случаи нужно с помощью тестера найти фазу и ноль и только потом проводить подключение.

Нужно помнить!

Электрическую варочную панель нужно подключать через отдельный защитный автомат УЗО. Он подбирается в зависимости от мощности варочной поверхности. К автомату не допускается подключение любых других приборов.
Корпус панели должен быть обязательно заземлен и не к другому прибору, а проводом к заземляющему контакту розетки, который в свою очередь соединен с заземляющей шиной.

Видео о том, как правильно подключить варочную панель:

А в заключении хочется напомнить. Работа с электричеством все-таки требует определенных навыков. Кроме того, от качества данной работы зависит еще и безопасность жильцов. Поэтому если есть хоть малейшее сомнение в своих силах, то подключение варочной панели необходимо поручить профессиональным электрикам.

Подключение варочной панели к электросети, схемы подключения

Виды варочных панелей

Панели бывают из разных материалов:

Стеклокерамика. Этот материал уже сам по себе отличается хорошим дизайном и гарантирует высокий уровень мощности конфорок, которые могут быть также овальной формы. Но в то же время стеклокерамика достаточно хрупкая, если дело доходит до механических повреждений и точечных ударов. Очищать ее легко, но требуется специальное чистящее средство.
Эмалированное покрытие. Такие панели выпускают разнообразных цветов и во многих вариантах дизайна. Но повредить декор очень легко, даже во время очистки.
Нержавеющая сталь. Очень стойко переносит различные температуры и повреждения, но требует тщательного ухода, чтобы сохранился металлический блеск.
Технология «газ на стекле». Это современный вариант может напоминать стеклокерамику. Технология представляет собой использование закаленных и защитных стекол, отличается отличным дизайном. Но стоит выбирать данную панель с решеткой, которая будет иметь резиновые наконечники. Они не допустят повреждения стекла.

Розетка для духового шкафа и варочной панели

Выбор силовых розеток для кухонного оборудования является ответственным мероприятием. Накладные розетки (внешние) монтируются поверх плоскости стены и применяются в тех случаях, когда прокладка кабелей осуществляется открытым способом. Они считаются наиболее безопасными при установке в деревянных домах. Повышенная защита от пыли и влаги позволяет использовать такие розетки в помещениях с высоким уровнем влажности.

Кроме внешних розеток, существуют аналогичные изделия для внутренней установки с использованием специальных подрозетников, вмонтированных внутрь стены. Чаще всего они применяются в домах из панелей и кирпича, а также устанавливаются внутрь отделки гипсокартонными плитами.

Силовые розетки могут работать в однофазной сети (220В) и трехфазной сети (380В).

Большинство моделей оборудуется отдельными контактами для подключения заземления и специальными фиксаторами, обеспечивающими надежное соединение с вилкой. В конструкции некоторых розеток входят интегрированные устройства, такие как УЗО или реле времени.

При выборе розеток для варочной поверхности и духового шкафа нужно обязательно учитывать следующие критерии:

Максимальная расчетная сила тока. Для устройств, мощностью от 3 до 3,5 кВт этот параметр составляет от 16 до 25 ампер. При 7 кВт – минимум 32 А, а для установок с более высокой мощностью понадобятся розетки на 63 А. В них используются более толстые контакты и тугоплавкие изоляционные материалы.
Рабочие фазы в определенном количестве. При подключении к сети 220 вольт в розетке и вилке должно быть три контактных группы, а при 380 В – пять групп.
Степень защиты от негативных воздействий, обозначаемая специальным кодом. Он выглядит как IPXX, последние два знака означают цифры. Буквенные обозначения указывают на степень защиты от попадания в корпус твердых предметов. Цифры соответствуют определенному классу защиты. Например, при коде 00 защиты нет вообще, а контакты полностью открыты. Максимальной защите соответствует код IP68, при котором попадание внутрь розетки воды и пыли абсолютно исключается.
Бытовые приборы, используемые на кухне, должны иметь степень защищенности как минимум IP24, что обеспечивает надежную и безопасную работу.

Виды разрешенного использования земельных участков

Духовка

Часто варочная панель устанавливается рядом с электродуховкой. В этом случае появляется соблазн подключить оба прибора к одной вилке, чтобы включить в одну розетку. Так поступают люди, не знающие, как правильно подключить варочную панель.

Технически это выполнимо и не противоречит нормам ПУЭ. Однако делать этого не стоит по нескольким причинам:

Если такое подключение выполняется в сети 220 В, тогда к току, потребляемому панелью нужно прибавить ток духовки. Может понадобиться установка более мощной розетки.
Вилки не рассчитаны на подключение к ним сразу двух кабелей. Внутри неё недостаточно места для двойного комплекта проводов, и прижать два кабеля не получится.
Когда потребуется снять один из приборов, придётся разбирать вилку.
Для такого подключения нужно обрезать обе вилки, если они подключены к кабелю. Это может привести к потере гарантии.

Подключение этих приборов вполне уместно к одному клеммнику или автомату. Эти устройства рассчитаны на присоединение нескольких кабелей.

Полки для ванных комнат: виды, материалы и стилевое оформление

Правила установки над духовым шкафом

Установить варочную панель можно практически в любом кухонном шкафу, однако наиболее удобным будет ее классическое расположение – над духовкой. Существует мнение, что функционирование духового шкафа способно повлиять на качество работы такой панели и даже совсем нарушить ее. На самом деле достаточно соблюдать 2 простых правила монтажа, чтобы таких ситуаций не возникло на кухне.

Между двумя приборами обязательно должно оставаться небольшое расстояние. Подобный зазор необходим для того, чтобы корпуса и шкафа, и панели могли охладиться естественным путем. В том случае, если это невозможно, необходим монтаж принудительной вентиляции и внешней системы охлаждения приборов.
На работу индукционного магнитного поля можно воздействовать лишь предметами, которые сделаны из ферромагнетиков. При этом, даже если духовой шкаф содержит в себе такие материалы, достаточно расположить панель всего на 3 сантиметра выше края духовки, чтобы полностью пресечь возможность такого вмешательства.

Выбор кабеля

Сечение кабеля должно соответствовать мощности и току варочной панели. Перед тем, как подключить варочную панель, нужно посмотреть эти значения, указанные в паспорте панели на обратной стороне или сложить мощности всех ТЭНов.

Если надписи отсутствуют, то необходимо взять амперметр или токоизмерительные клещи, включить поверхность в сеть и измерить ток.

Мощность можно пересчитать в ток, разделив её на 220 В. Например, варочная поверхность мощностью 2 кВт потребляет ток 9 А.

Для большей надёжности добавляется 20% запаса. Исходя из полученных значений, выбирается провод.

Раньше проводку прокладывали алюминиевым проводом, сейчас используют медный марок ПВС или ШВВП с заземляющей жилой. Сечение выбирается стандартное из таблиц в ПУЭ.

	Сечение кабеля
1,5мм2	2,5мм2	4мм2	6мм2
Мощность, кВт	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт	Ток, А
Наружная проводка (220В)	5	23	30	6,6	41	9	50	11
Внутренняя проводка (220В)	3,3	15	4,6	21	27	5,9	34	7,4

Правила установки индукционной плиты

В конструкции любой индукционной модели внизу под катушками располагаются тепловые заглушки, препятствующие передаче магнитного излучения и тепла от плиты вниз. Правила установки индукционной панели учитывают негативные воздействия излучений. Следует строго придерживаться существующего регламента.

Обеспечение свободной циркуляции воздуха. У плиты настольного типа предусмотрены ножки, создающие зазор меду варочной поверхностью и столом, за счет чего свободно циркулирует воздух. Для встраиваемой в столешницу варочной панели необходимо оставлять под ней зазор не менее 4-5 см.
Свободное пространство под панелью нельзя заставлять и загораживать, чтобы не было препятствий свободному перемещению воздушного потока, и в охлаждающий вентилятор не попадали мелкие предметы.
Циркуляция воздуха вокруг прибора способствует охлаждению тепловых заглушек. Для размещения индукционной панели на столешнице желательно, чтобы у стола отсутствовала задняя стенка. Необходим 6-10 см зазор между стеной и индукционной панелью.
Под плитой лучше не размещать ящики для хранения столовых металлических приборов, другой посуды с ферромагнитными свойствами.

При монтаже встраиваемой панели для защиты от влаги спиленные части столешницы обрабатываются герметиком. Для плотного примыкания встраиваемой техники к столешнице используются прокладки (входят в комплект).
Расстояние по высоте от варочной плиты до навесного шкафа или корпуса вытяжки должно быть не менее 65 см.

Подключение газового шкафа

Основная задача при самостоятельном подключении духового газового шкафа заключается в подводке газа к духовке. Перед тем, как подключить шкаф, надо осознавать, что эту работу должны выполнять квалифицированные мастера. В противном случае возможно нарушение соединений и утечка газа, что может привести к тяжёлым последствиям.

Важно!

Подключение любых газовых приборов строго запрещено на участке трубы до основного газового крана, в случае крайней необходимости эти работы должны производить лицензированные службы.

По правилам техники безопасности участок между общим краном, перекрывающим подачу газа, и варочной поверхностью должен быть надежно защищен от любых механических и температурных воздействий.

Поэтому он выполняется из стальной водогазопроводной ВГП трубы, но данное требование устарело и во многих домах вместо стальной трубы используется специальный гибкий газовый шланг.

При монтаже важно обеспечить свободный доступ для экстренного отключения в случае возникновения аварийной ситуации. Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки)

Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки).

При первом способе требуются сложные сварочные работы с вызовом специалистов, поэтому для подключения духовки своими руками проще использовать специальные газовые шланги. Сама работа в этом случае состоит из нескольких этапов.

Пример сильфонного шланга

Прежде всего необходимо убедиться в том, что всё применяемое оборудование и комплектующие сертифицированы и соответствуют нормам безопасности. Гарантией этого может служить приобретение всех деталей у официального надежного продавца.

Дополнительно на газовом шланге должен быть указан срок службы и условия эксплуатации изделия.

Если в кухню устанавливается только один духовой шкаф, достаточно присоединить сильфонный шланг от патрубка за общим краном газовой магистрали к входу духовки (при необходимости его можно заменить на более длинный).

При этом следует помнить, что запрещается использование бытовых газовых шлангов длиной более двух метров.

Пример тройника для варочной поверхности и газовой духовки

Часто возникает ситуация, когда к газовой сети нужно подключить встраиваемый духовой шкаф и варочную панель одновременно. В этом случае на наружном патрубке трубы или шланга делается разветвление путём установки тройника.

Далее к тройнику присоединяются два крана отдельно на встроенный духовой шкаф и варочную поверхность, от них при помощи двух сильфонных шлангов осуществляется непосредственное подключение газового оборудования.

Важно!

Нередко духовые шкафы имеют два входа для подключения с обеих сторон, поэтому необходимо на свободный патрубок после подключения ставить заглушку. Иногда входной патрубок духовки выходит из плиты не под углом, а прямо, что неудобно для подключения. В этом случае на его свободный конец устанавливается г-образный переходник, облегчающий подключение.

Электроснабжение духовки необходимо осуществлять по отдельной линии, всё подключаемое оборудование должно быть заземлено.

После работ необходимо проверить, как правильно собраны все комплектующие и их герметичность, с целью выявления возможных утечек газа. Для этого используется мыльная эмульсия, которая наносится на стыки всех соединений. В этом случае, если появляются пузыри, производится разборка проблемного соединения и уплотнение его ленточной обмоткой или паклей.

К подключению духовки нужно отнестись максимально серьезно, особенно если это газовый духовой шкаф

По завершении всех работ духовка устанавливается в предназначенную для нее нишу и фиксируется крепежными шурупами.

Выбор кабеля и автомата

Для того чтобы выбранный духовой шкаф смог в полной мере функционировать, нужно выбирать правильный кабель, который справиться с обеспечением устройства электроэнергией. Если используется прибор, мощность которого не более 3,5 кВт, то можно выбрать обычный 3-жильный кабель.

Духовой шкаф следует подключать исключительно через отдельную автоматическую коробку, которая может располагаться на распределительном щитке или же должна находиться в прямой близости от электрического прибора. Если квартира находится на стадии ремонта, то можно штробить стены и провести отдельный кабель.

После того как выбран кабель, можно подбирать наиболее оптимальные розетки. По способу установки они делятся на 2 вида.

Внешние, установка которых осуществляется на плоскость стены. Отличительное преимущество таких моделей состоит в удобстве их применения, так как прокладка производится открытым методом. Кроме того, такие розетки являются единственным решением для комнат с высоким уровнем влажности, так как обеспечивают отличный уровень безопасности. На рынке представлены специальные модели, которые отличаются высокой степенью защиты от влаги и пыли.
Внутренние, монтаж которых проходит в особые подрозетники. Такие розетки крайне популярных в кирпичных домах, а также являются единственным решением для стен, отделанных гипсокартоном.

Подключение кабеля к вилке и розетке можно проводиться следующими способами.

Жилу необходимо освободить от изоляции на 0,5 см и зажать винтом.
Очистка проводника от изоляции на 1,5 см и его дальнейшее прижимание. Данный способ считается наиболее подходящим, так как обеспечивает более широкую площадь соприкосновения.

Если жила кабеля включает в себя большое число тонких проволок, то нужно будет провести обработку при помощи паяльника или латунной трубки. Что касается розетки, то ее нужно смонтировать на небольшом расстоянии от плиты, однако при этом стоит позаботиться о том, чтобы на нее не попадала жидкость в процессе готовки.

Правила подключения

Если в квартире есть напряжение 220 В, то подключение устройства не будет проблемой. Если же в помещении реализован аналогичный вариант на 380 Вольт, то необходимо использовать комбинированные духовые шкафы, что могут работать при данном напряжении. Лучше всего осуществляется установка на кухне в квартире, где есть специальная розетка для такого устройства. Но тут требуется иметь выделенную электрическую линию.

По категории проводки следует подобрать определенный вид, бренд либо сечение провода, подающего электричество. Если монтаж выполнен в наружном либо скрытом виде, то следует осуществить определение несущего проводника питания. Сечение 2,5 миллиметра следует заменить на 3,5 миллиметра, ведь производители выпускают современные модели, мощность которых составляет не меньше 3,5 киловатт.

Важно отметить, что ветка, которая обеспечивает снабжение энергией электродуховки, обязательно должна быть оборудована собственным автовыключателем. Его мощность следует рассчитывать, учитывая потребляемую техникой токовую силу

Обычно речь идет о показателе в 16-20 А. Но если вместе с духовкой требуется использовать еще и такую же варочную поверхность, то подбор автомата следует осуществлять исходя из общей мощности обоих устройств.

Обязательно, чтобы было заземление, ведь как раз от него будет зависеть безопасность использования подобного устройства. В постройках частного типа такой проблемы нет, а вот в квартирах старой постройки случается так, что заземления нет.

Установка и последующее подключение электродуховки не будет ничем отличаться от монтажа газового аналога. Еще что нужно будет сделать – оборудовать кабель духовки вилкой. Но тут все просто – кабель обычно является трехжильным, а желтый провод из трех будет землей. Его следует присоединить к клемме заземления, а остальные 2 прикрутить к двум другим клеммам. Обжимку контактов следует делать хорошо, чтобы они не нагревались, а проводная изоляция не плавилась. В противном случае это может оказаться причиной короткого замыкания.

И последним этапом монтажа будет проверка работоспособности устройства и его запуск в холостом режиме. Следует активировать духовку, осуществить проверку индикации, осуществить нагрев. Когда вы убедитесь, что все нагревательные элементы активны, нужно запустить устройство на полную мощность. На термометре следует задать температуру около 160 градусов и выжечь смазывающие вещества внутри, нанесенные на предприятии-производителе.

Мощность духового шкафа электрического

Большинство покупателей делают выбор на основании следующих показателей:
функциональность,
мощность прибора,
энергопотребление.

Поэтому перед покупкой следует рассмотреть все описанные значения.

Электрическая модель

Потребляемая мощность духового шкафа может быть разной – от 1 до 4 кВт. Модели, которые имеют значение в диапазоне от 2 до 3 кВт, относятся к наиболее распространенным приборам и являются простыми устройствами для бытового использования.

Если же используются модели, потребляемая мощность которых больше 3,5 кВт, то следует оборудовать отдельную розетку, выдерживающую большую силу тока. Это необходимо для обеспечения нормальной работы электрической сети.

Большинство моделей встроенных духовых шкафов Bosch имеет определенные параметры. Высота обычно колеблется в пределах от 55 до 60 см, менее распространенными являются устройства высотой от 40 до 45 см.

Такие электрические приборы имеют удобную панель управления, на которой отображаются данные о процессе приготовления и другая информация о работе

Наличие дополнительных функций влияет на потребляемую мощность духового шкафа в кВт, поэтому на данный параметр также следует обратить свое внимание

Классы энергопотребления

Такие электрические приборы по степени энергопотребления разделяются на несколько классов.

Существует семь классов, которые имеют следующие показатели энергопотребления (кВт/ч):
менее 0,6;
0,6-0,8;
0,8-1;
1-1,2;
1,2-1,4;
1,4-1,6;
более 1,6.

Все эти показатели относятся к встроенным духовым шкафам Bosch малого объема. Если говорить о приборах, имеющих большие размеры, то стоит отметить, что такие приборы, относящиеся к классу А, будут потреблять от 1 кВт/ч.

Газовые модели могут иметь мощность около 4кВт, что не очень сказывается на оплате за коммунальные услуги, ведь газ значительно дешевле электричества.

Влияние на температуру

Мощность электрического духового шкафа влияет на температуру, при которой происходит приготовление блюд. Если взять приборы со значением потребления электричества от 3,5 кВт, то они могут нагревать до пятисот градусов.

Стандартная температура колеблется в пределах 220 градусов. Это означает, что оптимальная мощность встроенного духового шкафа должна равняться 2,5-3 кВт. При этом максимальный температурный показатель может составлять 250°С.

Для безопасной работы с такими кухонными приборами необходимо учесть еще один параметр. Чтобы это сделать, достаточно поделить мощность встроенного духового шкафа Bosch, указанную в его характеристиках, ее на средний показатель, равный 220 Вт. В итоге получится искомая сила тока.

При выборе духового шкафа следует учитывать основное правило – параллельное использование приборов, которые обладают мощностью более 3,5 кВт, запрещено. Альтернативным вариантом может стать приобретение газового устройства.

Как выбрать прибор

Многие задаются вопросом – какая мощность духового шкафа будет наиболее оптимальной? Чтобы это понять, необходимо учесть несколько моментов:

При покупке духового шкафа сначала стоит обратить на количество имеющихся функций. Многие отдают предпочтение тем моделям, которые имеют разнообразные режимы приготовления и, соответственно, обладают большой мощностью.

Но стоит задаться вопросом – будут ли задействоваться все представленные программы? Если их использование будет происходить очень редко, то приобретать подобный товар не следует.

Также следует подумать и о том, сколько электрических устройств имеется в вашем доме. Это необходимо, так как при одновременном включении духового шкафа и прибора, который также потребляет большое количество энергии, проводка может не выдержать, из-за чего произойдет отключение всей сети.

На выбор может повлиять и частота использования встраиваемого прибора. Если устройство будет работать очень редко, то можно смело выбирать более мощные модели, которые позволяют готовить блюда гораздо быстрее. При частом использовании лучше остановиться на выборе устройства, которое потребляет меньшее количество энергии.

Еще одним фактором, влияющим на выбор, является объем встраиваемого духового шкафа. Для большой семьи, конечно, лучше приобрести модель, которая позволит приготовить много пищи за один раз. Но такие приборы потребляют почти вдвое больше электричества, что скажется на счетах за свет.

Установка варочной поверхности

Установка электрической варочной панели выполняется с соблюдением общих требований независимо от типа нагревательного элемента, использующего индукционное поле высокой частоты или нагрев за счет сопротивления электрическому току. По внешней конструкции эти виды приборов практически неразличимы, поэтому для их монтажа на кухне используются одни и те же инструменты и расходные материалы. Если говорить об электрических панелях любого вида, то все они встраиватся в мебель. Те приборы, которые располагаются на поверхности мебели, называются электрическими плитами без духовки. Рассматривать процесс как они устанавливаются, мы не будем.

Как правильно установить варочную панель? Этот вопрос возникает в том случае, если поставщики мебели не вырезали монтажный проем на столешнице кухонной мебели. Если вы решили выполнить эту операцию самостоятельно, то вам потребуются следующие инструменты: электрический лобзик, дрель, сверла по дереву, линейка и карандаш, а также отвертка и пассатижи. Пошаговый алгоритм выполнения работ по монтажу встраиваемой варочной панели представлен ниже.

Определение размеров. На первом этапе определяем размеры проема, в который необходимо встраивать прибор. Эта информация отражена в инструкции по эксплуатации техники. Если она отсутствует, то необходимо сделать тщательный промер посадочного места устройства. К габаритным размерам необходимо прибавить по 5 мм для обеспечения оптимального зазора.
Разметка проема. Для выполнения этой операции понадобиться длинная линейка, угольник и карандаш. Располагать монтажный проем следует не ближе 50 мм от краев стола. В противном случае более тонкие участки столешницы могут разрушиться, особенно если она изготовлена из некачественного ДСП. На этом предварительные работы заканчиваются.
Сверловка отверстий. По углам полученного прямоугольника необходимо просверлить четыре сквозных технологических отверстия, не заходя за размеченный контур. Операцию следует выполнять сверлом по дереву диаметром 8–10 мм. Сверлить необходимо строго перпендикулярно к поверхности столешницы, надежно удерживая дрель в вертикальном положении.
Вырезка проема. Полотно электрического лобзика с мелкими зубьями вставляем в одно из отверстий и выполняем разрез столешницы по разметке, плотно прижимая инструмент к поверхности стола. Аналогичным способом прорезаем столешницу по всему размеченному контуру. После выполнения работы проверяем соответствие размеров монтажной ниши посадочному месту электрической варочной панели.
Обработка торцов. Торцы монтажного отверстия необходимо защитить от воздействия воды. Для этого можно использовать специальный герметик или любой другой материл, способный обеспечить защиту древесной основы столешницы от негативного влияния влаги. На края монтажного проема наклеивается уплотнитель, входящий в комплект варочной поверхности.
Заключительный этап. На заключительном этапе установки варочной панели аккуратно размещаем устройство в монтажном проеме. Перед этой операцией можно нанести слой силиконового герметика на участок столешницы, который будет закрыт краями панели. Прибор должен плотно прилегать к поверхности столешницы с минимальным зазором. Закрепляем панель на столешнице при помощи штатных фиксирующих зажимов.

На этом установка индукционной варочной панели или поверхности другого типа считается законченной. Следует только проверить надежность крепления устройства к столешнице и можно переходить к следующему этапу. Как установить варочную панель мы рассказали, теперь опишем процесс ее подключения к сети подачи электроэнергии. Эти главы статьи можно рассматривать как пособие для тех, кто собирается самостоятельно подключить электрическую варочную панель к электроснабжению. Итак, начнем! Следующий раздел нашего повествования будет посвящен схеме подключения варочной панели.

Электрическое подключение варочной панели вилка–розетка

Обычно, розетка и вилка для электроплиты не входят в комплект панели. Их нужно купить отдельно. Покупать их нужно в комплекте, электрические параметры комплекта подключения указаны на корпусе.

Розетка Legrand для скрытой проводки 380 Вольт (5 штырей)

Различаются комплекты подключения количеством штырей на вилке. Три штыря это 220 вольт, 5 штырей это 380 Вольт.

Вилка-розетка Легранд для плиты 220 ВВилка розетка для панели Legrand 32 Ампера

Также комплекты вилка–розетка для подключения панелей и электроплит, различаются производителем. Как следствие, удобностью подсоединения проводов. Отечественные варианты более дешевые, но более громоздки. Подключение к штырям вилки боковое.

Боковое подключение проводов

Вилка–розетка для электроплиты фирмы «Legrand», более дорогой вариант, но более компактный. Кроме этого, у фирмы «Legrand» есть вариант розетки плиты для скрытой проводки. Подключение к штырям вилки Легранд торцевое.

Подключение вилки Легранд

Общие требования

Такой процесс, как подключение электрической плиты, требует соблюдение ряда требований к оборудованию. Конечно, когда установка производится в городской квартире, этот процесс значительно упрощается и ускоряется.

Такой процесс, как подключение электрической плиты, требует соблюдение ряда требований к оборудованию.

Это объясняется тем, что обычно в многоэтажных домах уже есть отдельный провод, который подведен к специально подготовленной для этого розетке. А вот в частном доме подключить подобное оборудование будет сложнее. Это можно сделать самостоятельно или пригласить соответствующего специалиста.

Это можно сделать самостоятельно или пригласить соответствующего специалиста.

Что потребуется для выполнения этих работ:

3-жильный кабель, сечение у которого — медное, а толщина в соответствии с длиной варьируется от четырех до шести миллиметров;
отдельный автоматический отключатель под электрический агрегат для установки в щитке на 32 или 40А в соответствии с сечением;
устройство для защитного отключения;
любой из доступных вариантов заземления.

Выводы и полезное видео по теме

Подробный инструктаж с пояснениями + пайка проводов:

Как правильно соединить вилку с проводом – наглядно и исчерпывающе:

Как видите, подключение электрической плиты имеет свои сложности, но при знании необходимой информации его можно выполнить самостоятельно. Конечно, главным подспорьем является техническая документация – схемы подключения и рекомендации производителя по выбору устройств.

Сейчас вы обладаете знаниями, которые могут пригодиться во время ремонта или замены оборудования. Не забывайте, что для подключения обязательно нужно проверить характеристики проводки и установить автоматическую защиту.

Варочная панель и духовой шкаф отключаются разными автоматами

Содержание

Подключение панели без вилки
Как можно подключить варочную панель к электросети без вилки
Сборка схемы подключения
Кабель и защитный автомат
Установка встраиваемых духовых шкафов
Преимущества индукционной панели
Частые ошибки
Подключение к электросети мощной духовки

Подключение панели без вилки

Отходящая от стены на несколько сантиметров розетка не всегда устраивает хозяев помещения. Выход состоит в том, чтобы спрятать выступающие элементы розетки.

Сделать это можно одним из двух способов:

С помощью гильз ГМЛ (гильзы медные луженые).
С использованием монтажной коробки КлК-5С.

Сразу определяемся с проводниками. На некоторых моделях из панели отводится уже подключенный четырехжильный провод. Однако во многих случаях в подрозетнике имеются только 3 жилы. Такие поверхности рассчитаны и на однофазное 220-вольтовое подключение, и на двухфазное — 380-вольтовое. Половина конфорок будет питаться от одной фазы, а другая половина — от второй фазы.

Существует неверное мнение, что вторая фаза нужна только для питания управления. На самом деле мощность одинаково распределяется как по одной, так и по второй фазе. Чтобы подключиться на 220 Вольт, нужно заизолировать одну из жил.

Остается подключить ноль (синий проводник), заземляющий провод (желто-зеленого цвета) и фазу (черный или коричневый провод). При желании соединяют две фазы в одну через наконечник.

Обратите внимание! Некоторые варочные поверхности Bosch с несъемным кабелем изначально имеют наконечник. Иногда встречается оборудование с пятижильным кабелем

Такие поверхности отличаются высокой мощностью (более 7 киловатт) и рассчитаны на 380 Вольт. Для подключения панели к 220-вольтовой сети необходимо объединить попарно 2 жилы. К примеру, черный и коричневый провода на фазу направляют, а на ноль пускают синий и серый проводники. Земля (зелено-желтого цвета) останется одиночной

Иногда встречается оборудование с пятижильным кабелем. Такие поверхности отличаются высокой мощностью (более 7 киловатт) и рассчитаны на 380 Вольт. Для подключения панели к 220-вольтовой сети необходимо объединить попарно 2 жилы. К примеру, черный и коричневый провода на фазу направляют, а на ноль пускают синий и серый проводники. Земля (зелено-желтого цвета) останется одиночной.

Обратите внимание! Указанное подключение не совсем соответствует правилам, поскольку защитный проводник PE должен иметь одинаковое сечение с фазными проводниками. В описанном случае защитный проводник будет вдвое тоньше

Как можно подключить варочную панель к электросети без вилки

К подключению панели без вилки прибегают в тех случаях, когда не хотят видеть у себя на кухне не эстетично выступающую розетку. Тогда провода от панели подсоединяются к проводам сети и прячутся в подрозетник или распаечную коробку. Выполнить данные манипуляции можно с помощью гильз ГМЛ или монтажной коробки КлК-5С.

При безвилочном варианте подключения распределительная коробка должна находиться максимально близко к панели. Если провода находятся внизу, их протягивают с помощью штрабления стены или прокладывают кабель-каналы.

Современные модели варочных поверхностей имеют универсальное проводное оснащение для сети на 220 В и 380 В. В них установлен четырехжильный кабель, и этот факт часто вводит в ступор неопытных мастеров, потому что из стены выглядывают только три провода.

Для подключения панели к однофазной сети просто убирают в сторону и изолируют одну жилу фазы. Также можно соединить две фазы вместе с помощью наконечника.

В панелях мощностью от 7кВт, рассчитанных на работу от 380 В,подсоединен кабель с 5 жилами. Для подключения к 220 В попарно соединяются черный и коричневый провод, синий и белый (серый), а земля остается одиночной.

Соединение гильзами

Когда выполняется подсоединение варочной панели к электросети без использования вилки и розетки, приобретают гильзы ГМЛ. Они имеют сквозную конструкцию и служат для соединения медных кабелей и проводов.

Сечение жил должно соответствовать сечению гильзы. Например, если жилы провода сети 6мм2, то гильза тоже должна быть 6мм2. Бывает так, что из стены выходит кабель с жилами, сечение которых больше, чем у жил от панельного кабеля. Тогда гильза с меньшей стороны уплотняется с помощью дополнительной жилы 1.5 мм2, сложенной вдвое. После соединения концы гильз зажимаются пресс-клещами и изолируются. Готовую конструкцию прячут в подрозетник и закрывают крышкой.

Недостаток гильзовых соединений в том, что конструкции получаются не разборными. Также не у всех дома найдется соответствующий инструмент для обжимки, а простые плоскогубцы здесь не помогут.

Варианты соединения проводов опрессовочными гильзами

Соединение через монтажную коробку

Монтажная коробка для подключения кухонной панели удобней в плане последующей эксплуатации. В случае если провод станет отходить, то его легко можно подтянуть, просто разобрав корпус. Еще одним плюсом является компактный размер по сравнению с розеткой. Коробка без руда помещается в пространство за кухонными ящиками или под столешницей.

Подключение происходит стандартным способом. Если посмотреть на внутренность монтажной коробки, можно увидеть соответствующие обозначения на парных разъемах.

Ноль с щитка и панели кидается на левую и правую клемму N соответственно.
Таким же образом подводятся фазы к разъемам 1 и 2 для сети 220 В и 1, 2, 3 с сетью 380 В.
Заземление подключается к нижним разъемам.

После всех манипуляций монтажная коробка закрывается и прячется в отведенное для нее место.

Монтажная коробка для подключения варочной панели

Сборка схемы подключения

Итак, все материалы готовы, можно переходить к сборке. Вот схема подключения всех приборов.

В бокс устанавливается двухполюсный автоматический выключатель. У автоматов есть одна особенность – это возможность подсоединять к ним приборы с разных сторон

То есть, неважно, куда вставляется питающий кабель, а куда отводящий.
С одной стороны к автомату присоединяются фаза и ноль от питающего провода для духовки. Так как автомат выбран на 16 А, соответственно он будет отключать духовой шкаф, если в нем появились токи большой силы.
С другой стороны точно по модулям те же фаза и ноль только по два провода

Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка. То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.

Можно провести соединение по-другому. Для этого потребуется только автомат на 16 А, через который будет подсоединяться духовка. Но в бокс придется кроме шинки для заземления установить дополнительно шину для фазы и нуля. То есть, в боксе будет три шины, поэтому для этого придется выбрать приспособление побольше. К примеру, на шесть модулей.

К фазной шине подключаются: питающий провод (имеется в виду его фазный провод), питающий провод варочной панели и провод, подключаемый к автомату.
К нулевой шине подключаются ноль от питающего провода, от варочной поверхности и провод, идущий на розетку для духового шкафа.
От автомата проводится провод до розетки.

Бокс лучше установить где-нибудь внизу под цоколем кухонного гарнитура, чтобы его не было видно, и чтобы его никто не трогал.

В принципе, это самые правильные решения в этой ситуации. Но есть вариант лучше. Если делается ремонт квартиры, и решено приобрести встраиваемую технику, то оставьте старый кабель для варочной панели. А для духовки проведите новый с нужным сечением. И установите на линию отдельный автомат на 16 А. То есть, на стене у вас получатся две розетки. Каждая питает свой прибор. Это идеальный вариант для подключения духовки и варочной панели.

Добавим, что сегодня электрические цепи снабжаются защитными приборами разного вида, где автомат играет важную роль. Он отключает подачу электроэнергии на бытовую технику, если в сети образовался ток повышенной силы. От этого тока перегорают несущие электрические цепи. Но есть еще один прибор, установка которого сегодня считается обязательной. Это УЗО (устройство защитного отключения).

Необходимо он для того, чтобы человека не ударило током, когда есть пробой в электрической цепочке, и напряжение передается на металлические корпуса той же духовки или варочной панели. Дотронувшись до металла, человека бьет током. Если стоит УЗО, то он на себя забирает эти блуждающие токи. Этот защитный прибор можно установить внутри распределительного щита или около розетки, где монтировался бокс.

Кабель и защитный автомат

Поскольку варочные поверхности и духовые шкафы относятся к крупным потребителям электричества (их мощность стартует с 3 киловатт), для их питания понадобится выделенный кабель.

Оптимальный выбор — кабель с тремя жилами (обязательно с заземляющим проводом зелено-желтого цвета). Кабельное сечение подбирают сообразно номиналу духового шкафа.

Если нагрузка составляет от 3 до 3,5 киловатт, понадобится кабель с сечением 2,5 миллиметра. Розетка нужна под 16 Ампер, а автоматический выключатель — на 25 Ампер. Если мощность электрической плиты превышает 3,5 киловатта, сечение кабеля составляет 4 миллиметра, а розетку выбирают на 32 Ампера.

Установка встраиваемых духовых шкафов

Установить электрический духовой шкаф можно в любом удобном для хозяйки месте, однако, мойка и посудомоечная машина должны находиться от духовки на определённом расстоянии.

Розетку можно расположить хоть слева хоть справа, но не ниже десяти сантиметров от пола. Лучше других сюда подойдёт силовая розетка, рассчитанная на сорок Ампер. Газовые духовые шкафы необходимо устанавливать на расстоянии примерно 1,2 метра от источника топлива.

Возле холодильника установить духовой шкаф можно. Но при этом нужно учесть, что жир из духовки может попадать на стенки холодильной техники, а это не украсит её внешний вид. Поэтому установка духового шкафа в некотором отдалении от холодильника станет более разумным решением.

Расположение духовки в нише

Перед подключением духового шкафа необходимо подготовить нишу для его установки. Нужно обязательно проследить за тем, чтобы не образовалось даже малейших прекосов (проконтролировать это можно воспользовавшись уровнем), иначе тепло будет распределяться неправильно и устройство быстро выйдет из строя.

Во время работы духового шкафа выделяется тепло, в связи с этим необходимо оставить расстояние между стенками ниши и духовки, это также предотвратит преждевременную поломку изделия.

Конкретные расстояния от стенок ниши до частей духового шкафа:

до задней стенки духового шкафа — 40 мм;
до левой и правой стенки духовки — по 50 мм;
расстояние до дна духового шкафа — 90 мм.

Как подключить духовой шкаф к электричеству

После того как духовка стоит в нужном месте, можно приступить к его подключению. Если в доме применяется проводка из алюминия, необходимо проложить медный трехжильный провод от электрощита к розетке духового шкафа.

Этот процесс очень важен, поэтому необходимо выполнить его без ошибок и по правилам:

Если мощность устройства от 3 до 3,5 киловатта, ток потребления составит 16 ампер. В щиток ставится отдельный автомат на 25 ампер только на одно включение аппарата. Затем в кабельном канале от него к розетке нужно протянуть провод ВВГ — 3*2,5.
В случае когда мощность устройства более 3,5 киловатта, ток потребления будет составлять около 32 ампер. Выполнить нужно будет тот же самый процесс, но автомат поставить на 40 ампер. Провод тоже потребуется другой, ВВГ — 3*4,0.

Осталось подключить встраиваемый духовой шкаф к электросети. Для этого потребуется трехклеммная евророзетка, которую нужно будет подключить к проложенному в кухне проводу.

В случае если схема электропроводки в квартире двухпроводная, в которой отсутствует заземление, необходимо будет вызвать электрика, чтобы он подвёл «землю» из главного щита питания подъезда.

Сегодня изготавливаются духовые шкафы с разными параметрами, характеристиками и конфигурациями. На задней стенке некоторых изделий располагается разъем с тремя контактами, благодаря ему подключается трехжильный кабель.

На других агрегатах установлен только клеммник с винтами. Для подключения такой духовки необходимо кабель затянуть винтами, а евровилку подключить с другой стороны. Перед тем как установить встроенный духовой шкаф своими руками и проводить электромонтажные работы, нужно обязательно отключить напряжение сети.

Преимущества индукционной панели

Несмотря на все нюансы в эксплуатации и при установке в мебельный гарнитур, индукционные варочные поверхности обладают рядом несомненных преимуществ.

Плита начинает действовать, только когда на ней стоит специальная посуда с ферромагнитным дном, площадь которой занимает не меньше 70% конфорки. Обычный металлический столовый нож, лежащий на индукционной поверхности, не сможет включить ее, как и любые другие предметы без магнитных свойств, которые будут просто игнорироваться.
Прикосновение к работающей поверхности индукционной панели не оставит никаких следов на теле. Тогда как контакт с включенной электроплитой вероятнее всего закончится ожогом конечности.
Высокая стоимость индукционной техники со временем оправдается благодаря экономии электроэнергии.
Коэффициент полезного действия индукционной панели равен 90%.Тогда как КПД простой электропечки – 30%, ее аналога со стеклокерамической поверхностью – 50%, а газовой плиты – 60%.
Доведение до кипятка литра воды потребует не более 3 минут. Тогда как электроплитка затратит на такую работу не менее 5 мин. (а модели с чугунными конфорками – от 15 мин.).
По завершении процесса приготовления плита остается чистой и не поврежденной, так как исключено подгорание случайно упавших на поверхность продуктов. Чего не скажешь об удалении пригоревшей пищи со стеклокерамической плиты. А использование абразивных веществ для чистки поверхности чревато царапинами.
Электроэнергия, потребляемая плитой, расходуется только на подогрев пищи, что исключает нагревания воздуха в помещении, делая комфортным процесс приготовления пищи.
Благодаря датчику температуры можно программировать весь процесс приготовления поминутно, задавая каждому отрезку времени свою температуру, которая поддерживается более точно, чем у других электроплит. А по общему количеству автоматических программ индукционные плиты лидируют среди подобных приборов.
«Умная» печь подает звуковой сигнал при смене режима приготовления и сама себя отключает от сети при аварийной ситуации.
У индукционной плиты есть функция понижения мощности в среднем на 15% при использовании всех конфорок одновременно.

Совет! Чтобы сэкономить на приобретении посуды с ферромагнитным дном, можно купить специальные подставки-адаптеры, которые нагреваются от магнитного поля, а затем передают тепло обычным кастрюлям (сковородам). Но в этом случае теряется большинство преимуществ индукционных панелей перед электрическими.

Анализируя плюсы и минусы индукционных панелей, явно видно, что положительных аспектов намного больше отрицательных, к которым можно отнести лишь дороговизну непосредственно плиты и необходимость приобретения специальной посуды. В качестве главных достоинств следует выделить безопасность и экономичность в эксплуатации. Эти варочные панели удобны в использовании, а приготовленная еда не содержит вредных веществ, характерных при подгорании продуктов на электрических и газовых плитах.

Частые ошибки

Распространенная проблема: панель подключена, но самопроизвольно включается и отключается. Причина такой работы необязательно в неправильной установке.

Проблема вызывается разнообразными факторами: включенная защита от детей, попадание воды на сенсорные части оборудования или случайное нажатие не на те кнопки. Некоторые модели оснащены функцией распознавания посуды, и пока на панели не окажется кастрюля или сковородка, печка нагреваться не будет.

Еще одна частая проблема: функционируют только две конфорки из четырех имеющихся. Неработающие конфорки показывают остаточное тепло (на что указывает буква H). Ситуация вызвана блокированием, возникающим при однофазном подключении трехфазных моделей. Блокировка производится программным способом.

Поэтому прежде чем вмешиваться в клеммник подключения, рекомендуется заранее изучить документацию к оборудованию.

Подключение к электросети мощной духовки

При подключении духовых шкафов мощностью более 3,5кВт (как правило в них еще встроена микроволновка), нужны несколько другие материалы:

медный трехжильный кабель ВВГнГ-Ls 3*6мм2

розетка и вилка для плит на ток 32А (заказать подобный разъем можно здесь)

диффавтомат 32А

провод ПВС 3*6, если в заводской комплектации не идет никакого соединительного провода

Здесь уже однозначно необходимо прокладывать отдельную линию от электрощита до места установки духовки.

Подключение в электросеть производится через мощную розетку 32А.

Фактически весь монтаж аналогичен подключению варочной панели. Как это делается, подробно с пошаговыми рисунками и фото можно прочесть в статье ”Подключение варочной панели”.

Рассмотрим подробнее подключение соединительного провода непосредственно к духовому шкафу.

Откручиваете сзади защитную панель и подводите к контактам провод ПВС 3*6. Для этого снизу обычно имеется отверстие.

С жил снимается изоляция и опрессовываются наконечники НШВ. Далее выполняется само подключение:

фазную жилу (серого или коричневого цвета) заводите под клемму с буквой ”L”

нулевую жилу (синего цвета) затягиваете на клемме с буквой ”N”

жилу заземления (желто-зеленую) – под винт клеммы со значком “заземления”

Если маркировки на клеммах нет, или она плохо различима, изучайте инструкцию и технический паспорт духового шкафа. Там обязательно должен присутствовать рисунок с наглядным обозначением, куда какие провода подключать.

Далее провод нужно зафиксировать хомутом и поставить на место защитную крышку контактов.

После этого, необходимо проверить работоспособность электрической духовки, подключив ее в розетку. Только убедившись в работоспособности, можно спокойно ее вставлять в заранее подготовленную нишу.

Если при первом подключении сразу перегорела лампочка подсветки, а остальное все исправно работает (вентилятор, тэны), не паникуйте. Вполне возможно, что из-за разности температур, после перемещения покупки с улицы в дом (зимой), внутри образовался конденсат. И это послужило причиной перегорания лампочки.

Они попросту лопнут при нагреве. Проверяйте температуру эксплуатации на цоколе и на упаковке.

No tags for this post.

Розетка для варочной панели и духового шкафа

Встроенная варочная панель — практически обязательный атрибут современной кухни. В последние годы большая часть потребителей предпочитает электрические печи, так как они по многим характеристикам впереди газового оборудования.

Отдельная розетка для варочной панели и духового шкафа и выделенная линия обеспечивают функционирование этих мощных потребителей электричества.

Содержание

Требования к проводке
Расположение шкафа
Кабель и защитный автомат
Вилка для варочной панели
Разъемы для варочной поверхности
Место установки
Схемы подключения
- Однофазная схема на 220 Вольт
- Трехфазная схема 380 В
- Двухфазная схема на 380 Вольт
Подключение панели без вилки
Частые ошибки

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы.

Во внимание принимают следующие факторы:

Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт). В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.
Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.
Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.
Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Обратите внимание! Заземление электробытового устройства — неотъемлемое условие обеспечения безопасности.

Расположение шкафа

Прежде чем подключать духовой шкаф, необходимо подготовить для него место. Размещают шкаф в специальной нише в мебели.

При подготовке места соблюдают такие параметры:

Избегать перекосов поверхности, на которую будет устанавливаться оборудование. Если шкаф установлен неровно, не избежать неправильного распределения тепла внутри шкафа. В результате оборудование будет ломаться.
Предусмотреть зазоры между поверхностью мебели и духовым шкафом. Это необходимо, чтобы избежать чрезмерного нагрева кухонной гарнитуры. Рекомендуемое расстояние от стенок мебели до духового шкафа — 5 сантиметров. Дистанция между дном ниши и основанием шкафа — от 8 до 10 сантиметров, а между стенкой и задней крышкой — не меньше 4 сантиметров.

Кабель и защитный автомат

Вилка для варочной панели

Чтобы подавать электричество на варочную поверхность, используют трехжильный кабель из меди. Если нужно 380 вольт, понадобится кабель с пятью жилами. Сечение кабеля подбирают, исходя из имеющейся нагрузки и согласно расчетам рабочего тока. Однако сечение не должно быть меньше 4 квадратных миллиметров. Автомат берут на 32 Ампера, а если используется 6-миллиметровый кабель, автомат должен быть на 40 Ампер.

Особенность варочной поверхности в чрезвычайно быстром нагреве. Вызвано это обстоятельство высокой мощностью прибора, которая может достигать 7 киловатт.

Вилку подключают следующим образом:

Покупают силовую вилку на 220 Вольт (переменное напряжение).
Снимают защитную панель. Во внутренней части вилки имеется 6 контактов, которые используют для подключения.
Клеммы под номерами 1, 2 и 3 используют для присоединения проводника фазы (L). Эти клеммы соединяют перемычкой.
Контакты, пронумерованные четверкой и пятеркой, задействуют для подключения нуля (N).
Клемма под шестым номером предназначена для заземления.

Обратите внимание! Если проводник фазы будет подключен неверно, сработает защитный (УЗО) или дифференциальный автомат.

Разъемы для варочной поверхности

Розетки для варочных панелей на 220 Вольт характерны особым расположением и формой отверстий под вилки. Коммутацию выполняют так, чтобы избежать неправильного подключения фазы и защитного проводника.

Розетки на 380 Вольт — стационарные коммутационные устройства с пятью гнездами. Эти гнезда приспособлены к трехфазной нагрузке. Имеются нулевой провод и заземление.

Прежде чем покупать такую силовую розетку, нужно убедиться, что вилка подходит к контактным отверстиям: ее без труда вставляют в разъемы. Если требуется приложить небольшое усилие, это не приводит к деформации токопроводящих штырьков.

Инструкция по подключению:

Отключаем поступление тока в питающий кабель.
Тестируем индикатором наличие/отсутствие напряжения в токопроводящих элементах.
Присоединяем к контактам с 1 по 3 разные фазные провода. Проводники подключаем независимо друг от друга.
На контактный разъем подключаем ноль.
Заземление подключаем к нужной клемме, которая обозначается шестеркой или знаком с рисунком дерева.

Место установки

Важный фактор — расположение розетки. По европейским стандартам розетки устанавливают в 15 сантиметрах от пола.

Однако нет нужды соблюдать это правило буквально: расстояние от пола может разниться в пределах 15 – 30 сантиметров. Нужно исходить из имеющихся условий и поставленных задач.

Схемы подключения

Подсоединяют варочную панель к розетке в соответствии с одной из трех схем.

Однофазная схема на 220 Вольт

Этот вариант распространен в условиях квартир. Схема реализуется следующим образом:

Фазовый провод (L) присоединяем к клеммам L-1, L-2, L-3. Между клеммами ставим пару медных перемычек.
Нулевой провод (N) соединяем с клеммами N-1 и N-2.
Защитный проводник PE направляем на соответствующую клемму.

Доступ к клеммам получаем через заднюю панель. Для этого откручиваем винты.

Трехфазная схема 380 В

Это вторая по распространенности схема. Чаще всего применяется в частном доме.

Подключение выполняем так:

Фазы A, B, C присоединяем к клеммам L-1, L-2, L-3.
Клеммы N-1 и N-2, PE присоединяем так же, как в однофазовой схеме.

Перемычки в трехфазной схеме не нужны.

Двухфазная схема на 380 Вольт

Двухфазные схемы редко, но встречаются. В таких случаях могут присутствовать, к примеру, A и C, но B отсутствовать.

Варочная поверхность соединяется с сетью 380 Вольт следующим образом:

На L-1 и L-2 устанавливаем перемычку и подключаем фазу A.
На L-3 ставим фазу C.
Все прочие действия осуществляются так же, как в остальных вариантах схем.

Подключение панели без вилки

Сделать это можно одним из двух способов:

С помощью гильз ГМЛ (гильзы медные луженые).
С использованием монтажной коробки КлК-5С.

Существует неверное мнение, что вторая фаза нужна только для питания управления. На самом деле мощность одинаково распределяется как по одной, так и по второй фазе. Чтобы подключиться на 220 Вольт, нужно заизолировать одну из жил.

Обратите внимание! Некоторые варочные поверхности Bosch с несъемным кабелем изначально имеют наконечник.

Обратите внимание! Указанное подключение не совсем соответствует правилам, поскольку защитный проводник PE должен иметь одинаковое сечение с фазными проводниками. В описанном случае защитный проводник будет вдвое тоньше.

Частые ошибки

Еще одна частая проблема: функционируют только две конфорки из четырех имеющихся. Неработающие конфорки показывают остаточное тепло (на что указывает буква H). Ситуация вызвана блокированием, возникающим при однофазном подключении трехфазных моделей. Блокировка производится программным способом.

можно ли соединить духовку и варочную панель вместе?

..Реклама.. Продолжить чтение ниже

0 акции

Facebook

Да , духовой шкаф и варочная панель могут использовать один и тот же блок управления плитой при условии, что ни один из них не находится на расстоянии более 2 метров от блока управления плитой.

Могут ли духовка и варочная панель быть на одном контуре?

Раздел 220.55 Национального электротехнического кодекса разрешает варочную панель и до двух настенных духовок подключать к одной и той же цепи . Преимущество соединения варочной панели и духовки вместе заключается в том, что вы можете легко контролировать питание каждой из них с помощью одного автоматического выключателя.

Нужен ли электрической плите собственный контур?

Для всех электрических плит требуется собственная радиальная цепь – духовке не рекомендуется использовать общую цепь с другим крупным кухонным прибором. … Очевидно, вы захотите держать его как можно ближе к прибору, чтобы предотвратить любую потенциальную опасность спотыкания на кухне, но не так близко, чтобы создать риск возгорания.

Можно ли подключить электрическую плиту к обычной розетке?

Вы можете подключить их напрямую к обычной розетке , и для их подключения не требуется помощь профессионального электрика.

Нужна ли электроплитам специальная проводка?

Как мы уже говорили, электрическая плита должна быть на собственной цепи ! Для этого от блока питания к блоку управления плитой (подробнее об этом ниже) идет кабель нужного сечения, а затем к плите идет еще один кабель нужного сечения.

.Реклама.

Как соединить плиту и варочную панель вместе?

Как подключить духовку, усилитель, варочную панель Разнообразие электрических цепей плиты Схема

Требуются ли варочные панели 220?

Стандартный размер электрической варочной панели составляет 30 или 36 дюймов в ширину. Варочной панели требуется цепь на 220 вольт для работы , что выше, чем обычное напряжение для бытовых цепей.

Нужен ли варочной панели изолятор?

3 ответа от электриков MyBuilder

у вас должен быть изолятор для обеих частей но обычно они подключают обе части от выключателя плиты 45а, если у вас нет большой духовки, то вам, вероятно, следует подключить 2 источника питания, лучше всего поговорить с электриком по проводке кухню и попросить сертификат.

Вам нужен электрик для установки индукционной плиты?

Для установки большинства индукционных плит требуется электрик , и мы настоятельно рекомендуем вам не пытаться установить одну из них самостоятельно. Если вы установите индукционную варочную панель неправильно, вы можете вызвать пожар, а поскольку вы установили варочную панель самостоятельно, страховка вашего дома не покроет никаких убытков.

СПОНСОРСКИЕ ССЫЛКИ Продолжить чтение ниже

Какой блок питания нужен для керамической плиты?

Большинство варочных панелей CERAMIC рассчитаны на мощность более 3 кВт и требуют радиального контура 32 А . Опять же, у них не будет никаких предварительно подключенных средств подключения. Если у вас установлена радиальная цепь на 32 А для вашей плиты, а общая мощность ваших приборов составляет 15 кВт или меньше, вы можете подключить их к одной и той же радиальной цепи.

Можно ли подключить вилку в духовке?

Большинство бытовых приборов и продуктов подключаются к розетке, но некоторые электроприборы жестко подключены . Крупная бытовая техника, такая как посудомоечные машины, духовки и плиты, может быть подключена к вашему дому. Есть некоторые плюсы и минусы наличия аппаратного устройства. …

Требуется ли для керамических варочных панелей специальная проводка?

Вам понадобится относительно большой выделенный канал . Его нужно будет установить с нуля. Затем проверяются и тестируются, сообщается строительному контролю и т. д.

Духовки должны быть подключены жестко

Некоторые основные электрические духовки могут работать от 13-амперных вилок. Однако по мере того, как электрические плиты становятся все более совершенными, с такими функциями, как самоочистка и программы быстрого предварительного нагрева, многие плиты теперь рассчитаны на мощность более 3 кВт. Это означает, что они потребуется жесткое подключение к бытовой электропроводке .

Кто-нибудь может подключить электрическую плиту?

Да, вам понадобится утвержденный электрик , чтобы подключить его, проверить и сертифицировать работу, Сертификат на малые электромонтажные работы.

Можно ли подключить электрическую духовку к обычной розетке в Великобритании?

Нет – для электрических духовок требуются специальные цепи 240 В, 30, 40 или 50 А. Вы можете подключить настольную электрическую духовку (тостер, микроволновую печь, конвекцию, аэрогриль и т. д.) к стандартной электрической сети.

Нужен ли электрик для установки духовки?

Если вам нужно установить электрическую духовку, вам следует обратиться к лицензированному электрику или к тому, кто имеет торговое свидетельство и работает под руководством лицензированного электрика. … Воспользовавшись профессиональными услугами по установке духовки, вы будете спокойны, так как можете быть уверены, что работа выполнена правильно.

Можно ли установить индукционную плиту над духовкой?

Если у вас есть индукционная плита или духовка, и вам интересно, можно ли установить индукционные варочные панели над духовкой, ответ 9.0013 да . Вы можете установить индукционную варочную панель (или даже электрическую или газовую варочную панель) над настенными духовками.

Подходит ли кабель 6 мм для плиты?

Кабель следует выбирать с учетом максимальной нагрузки цепи, автоматический выключатель выбирается для защиты кабеля. Вы НИКОГДА не должны делать это наоборот. … Проще говоря, вам нужен кабель 10 мм, 6 мм не правильно , это может сработать, но также может сжечь ваш дом, вы рискуете.

У вас есть газовая плита и электрическая духовка?

Да, можете. , но потребуется значительное количество трубопроводов, которые необходимо будет изменить, чтобы привести их в соответствие с нормами, независимо от того, есть ли у вас электрическая духовка или нет (газовый запорный клапан в блоке рядом с плитой/духовкой не сзади, то же самое относится к электрической

Электрические духовки 110? — вместо большинства печей требуется специальная розетка на 220 вольт.0003

Нужна ли индукционным плитам специальная проводка?

Ответ на этот вопрос НЕТ – вам не нужна никакая специальная проводка (если только вам не нужны очень специфические требования к напряжению или силе тока). … Хотя большинство индукционных варочных панелей работают с обычной проводкой, вам может понадобиться специальная проводка, если есть особые требования к напряжению или силе тока.

Электрические варочные поверхности 110 или 220?

Электрическая плита является электростанцией с точки зрения использования электроэнергии. Для большинства печей требуется 220-вольтовая розетка вместо стандартных 110-вольтовых, поэтому их нельзя просто включить.

Должен ли варочная панель иметь разъединитель?

Да , правила электропроводки требуют, чтобы рядом с печью был установлен местный разъединитель, чтобы печь можно было безопасно отключить как для технического обслуживания, так и в случае аварийной ситуации.

Духовки должны быть на защитном выключателе?

Электрическая духовка должна иметь вместе с ней предохранительный выключатель или УЗО. Они располагаются на конечной подсхеме в бытовых и жилых зданиях и подключаются при установке новых печей.

Как изолировать печь?

СОВЕТЫ ДЛЯ САМИХ САМОВ, КАК СНЯТЬ Усилитель, ОТСОЕДИНИТЬ Электрическую духовку…

Можно ли заменить электрическую плиту индукционной плитой?

2 ответа. Пока ответвление к вашей варочной панели имеет номинал для достаточного тока для любой индукционной варочной панели, которую вы можете купить в будущем, и духовки, две варочные панели взаимозаменяемы без какой-либо замены проводки. Единственное предостережение заключается в том, что если ваша керамическая плита однофазная, вы должны приобрести индукционную плиту, поддерживающую одну фазу.

Сколько стоит установка индукционной плиты?

Однако если коротко, то вы потратите от 330 до 700 долларов за стандартную установку индукционной варочной панели у себя дома.

Должна ли индукционная варочная панель иметь жесткую проводку?

Некоторые да, а некоторые нет, в зависимости от дизайна, индукционная варочная панель потребляет меньше энергии, чем старая галогенная варочная панель, поэтому с программным обеспечением для разделения энергии есть модели, которые можно просто подключить, но для большинства требуется жесткая проводка и имеют такие функции, как форсирование, которое с моим может подавать 3,7 кВт в одно кольцо, где розетка на 13 А может подавать только 3 …

Потребляют ли индукционные плиты меньше энергии?

Хотя индукционные варочные панели по-прежнему используют электричество для создания электромагнитного поля, они потребляют гораздо меньше энергии, чем электрические катушки , конфорки и даже керамические варочные панели. … Таким образом, это означает, что тепло или энергия не тратятся впустую.

Какой кабель нужен для подключения электрической плиты?

Для большинства бытовых сценариев обычно отлично подходит термостойкий кабель 2,5 мм .

Что означает проводная варочная панель?

Бытовая техника – проводная

Жесткая проводка означает , что электрический кабель поставляется вместе с изделием и физически подключен или подключен к бытовой электропроводке . Вилки для подключения НЕТ. Все встраиваемые изделия (включая встраиваемые духовые шкафы и встраиваемые устройства) имеют электрические провода, подключенные к устройству.

Как подключить устройство?

Как установить штепсельную вилку для прибора с проводным подключением — DIY — YouTube

Настенные духовые шкафы подключаются к сети или подключаются проводом?

Все электрические настенные печи должны быть жестко подключены (прямо) к утвержденной распределительной коробке. Для этих продуктов ЗАПРЕЩЕНО использовать вилку и розетку. … Допустимая токовая нагрузка проводника зависит от сечения провода и температурного режима изоляции вокруг провода.

Требуют ли индукционные плиты большей мощности?

Индукционная варочная панель потребляет не больше электроэнергии и намного более энергоэффективна, чем газовые или электрические варочные панели. При индукционной варке 85-90% вырабатываемой тепловой энергии используется для приготовления пищи. Для сравнения, с газовой плитой или электрической варочной панелью только 65-70% тепла используется для фактического приготовления пищи.

Какой кабель следует использовать для керамической плиты?

Печь рассчитана на 0,93 кВт/цикл, и в инструкциях указано, что требуется кабель с минимальным сечением 2,5 мм2 . В инструкции к керамической варочной панели не указан необходимый кабель, но источник питания указан как «220–240 В ~ 50 Гц, 5,04 кВт — 6,4 кВт».

Как установить электрическую плиту на кухне?

Как установить керамическую или индукционную плиту — YouTube

Как подключить электрическую духовку?

Как подключить электрическую плиту! – YouTube

Как подключаются духовки?

В большинстве старых домов цепи кухонной духовки на 240 вольт соединялись трехжильным кабелем, состоящим из двух проводов под напряжением и провода заземления. К счастью, большинство электрических духовок могут быть подключены либо к 3-проводная или 4-проводная схема .

Могу ли я подключить собственную плиту?

Если вы можете использовать существующую электрическую цепь и блок управления плитой , вы можете подключить свою новую плиту самостоятельно. Тем не менее, вам все равно нужно будет нанять квалифицированного электрика, который проверит вашу работу после ее завершения и выдаст вам Сертификат на малые электромонтажные работы.

Кто может установить мою электрическую плиту?

Единственный специалист, который может установить вашу новую электрическую плиту безопасно и в соответствии с правилами, это 9 лет.0013 a Квалифицированный электрик по части P .

Нужна ли вентиляция встроенным духовкам?

Да . Встроенные духовые шкафы оснащены электрическим нагревательным элементом, который может вызвать возгорание в случае перегрева. Это нужно не только для безопасности, но и для снижения пожароопасности.

Могу ли я использовать удлинитель для моей духовки?

Включайте микроволновые печи или другие кухонные приборы непосредственно в настенную розетку. Никогда не используйте удлинитель для кухонного прибора . Проверьте электрические шнуры на наличие трещин, разрывов или повреждений.

Можно ли подключить электрическую духовку к розетке на 13 ампер?

Большинство печей, которые мы продаем под номером , можно подключить к обычной стенной розетке с вилкой на 13 А, а в некоторые печи уже вставлена вилка. Если вы хотите проверить, найдите значок данных на духовке, и если общая мощность меньше 3000 Вт, тогда можно подключить. Значок обычно находится на дверной раме духовки.

Нужен ли духовке отдельный контур?

Электрическая духовка

Электрическая духовка представляет собой источник напряжения. Они требуют выделенная цепь с напряжением 240В . Кроме того, для них требуется уникальная розетка на 50 А. Для газовых духовок также требуется собственная выделенная цепь, но их напряжение немного ниже.

Можно ли установить печь самостоятельно?

В то время как только квалифицированному электрику разрешается устанавливать новую цепь для электрической плиты, любой компетентный энтузиаст может заменить или модернизировать свою газовую духовку до электрической альтернативы.

Могу ли я самостоятельно установить вилку в духовке?

Вам не нужно вызывать электрика для этой простой задачи, если вы замените его плавким проводом того же калибра. Что касается электрической настенной духовки, то если она просто подключается, то можно полноценно установить агрегат .

Могу ли я подключить свой собственный дом?

(Большинство муниципалитетов разрешают вам самостоятельно выполнять электромонтажные работы, хотя вам никогда не разрешается подключать электропроводку к чужому дому .) Кроме того, перед началом работы получите соответствующие разрешения в местном строительном отделе. … Электрические работы несложны, но последствия их неправильного выполнения могут быть серьезными.

0 акции

Facebook

…Объявления…

Правильный способ подключения электрической духовки и варочной панели

Мне нужно установить новую электрическую плиту и духовку на новой кухне.

Я пытаюсь выяснить, могут ли они оба быть жестко подключены к одному и тому же выключателю духовки на 45 ампер, который идет 6-миллиметровым кабелем прямо к моему блоку предохранителей с 32-амперным УЗО. (уже установлено)

или

Если моя духовка может быть подключена к 13-амперному выключателю с плавким предохранителем, ответвление моей кольцевой сети. (Кухня имеет свою кольцевую сеть) и варочную поверхность на выключатель 45amp

Духовка: Требуемая сила тока
— 13А
240В
Частота электропитания — 50Гц
Общая потребляемая мощность — 2400 Вт

Варочная панель:
Требуемая сила тока — 32А
240В
Общая потребляемая мощность — 5800 Вт

Заранее благодарим за любую информацию.

5 ответов от электриков MyBuilder

Лучший ответ

DEACON ELECTRICAL SERVICES

Гримсби • На сайте с 13 января 2015 г. • 72 рабочие места, 100% положительный обратная связь

Они оба могут быть подключены к вашему блоку питания на 32 ампера вместе с (хотя я предполагаю здесь) у вас есть кабель 6 мм, поскольку вы не сказали, какого он размера. Вы можете применить к этому разнообразие и в нормальных условиях можете иметь до 15 кВт на вышеуказанной установке. Лучше всего обратиться к квалифицированному электрику, чтобы он дал вам несколько советов и расценок. Это не работа своими руками или что-то, о чем мы можем поговорить с вами здесь.

2019-07-01T18:10:02+01:00

Ответ дан 1 июля 2019 г.

CP Электрический

Ливерпуль • На сайте с 15 августа 2018 г. • 227 рабочие места, 100% положительный обратная связь

Варочная панель на собственной выделенной цепи, духовка может подключаться к ответвлению предохранителя на 13 ампер, при условии, что кухня имеет собственное кольцо и между всеми проводниками имеется непрерывность.

Ознакомьтесь с инструкциями производителя, которые точно вам расскажут!!!

Вот плита Bosch с такими же характеристиками, дайте гугл
Воспользуйтесь преимуществами многофункциональной электрической духовки Bosch HHF113BA0B. Эта встроенная духовка позволяет подобрать варианты приготовления в зависимости от блюда, которое вы готовите. Функция 3D Hotair обеспечивает равномерное распределение тепла до трех уровней одновременно, так что вы можете с легкостью приготовить несколько блюд.

Встроенный гриль

Наслаждайтесь приготовленными на гриле блюдами даже посреди зимы благодаря встроенному грилю. Приготовьте вкусный обед для всех или добавьте последние штрихи к ужину.

Обеспечьте безопасность детей

Этот прибор идеально подходит для семей с маленькими детьми, так как он оснащен замком на духовке, чтобы ваши любопытные дети не могли случайно обжечься. Готовьте ужин для всей семьи с полным спокойствием.

Экономьте на коммунальных услугах

Экономьте на коммунальных услугах благодаря энергоэффективному рейтингу HHF113BA0B. Эта духовка с классом энергопотребления A позволяет вам хранить дополнительные деньги в кошельке, когда приходят коммунальные услуги, а также не наносит вреда окружающей среде.

_________________________________________________

ЭЛЕКТРОМОНТАЖ: Этот продукт можно подключать к стандартной розетке на 13 А.

2019-07-02T22:55:01+01:00

Ответ дан 2 июля 2019 г.

Джон Бейтсон, подрядчик-электрик

Cubbington • На сайте с 25 июня 2018 г. • 74 рабочие места, 99% положительных результатов обратная связь

Печь НЕ МОЖЕТ работать с кольца. Игнорировать других, так как он явно не работает по тем же правилам, что и электрики

2019-07-02T17:15:02+01:00

Ответ дан 2 июля 2019 г.

ГМ Даббс

Бекслихит • На сайте с 27 окт. 2017 • 2 рабочие места, 100% положительный обратная связь

Духовка может быть подключена к кольцевой магистрали через ответвление, хотя для этого потребуется внешняя изоляция от задней части корпуса или в шкафу наверху, чтобы снизить номинальный ток с 32 до 16 ампер для защиты печи от неисправности. .

Я предполагаю, что это и индукционная плита, которая потребует, чтобы вся указанная нагрузка работала без отключения.
Две нагрузки должны поставляться отдельно из-за проблем с тяговой нагрузкой.

2019-07-01T15:20:02+01:00

Ответ дан 1 июля 2019 г.

Внутренний ремонт

Tadworth • На сайте с 3 февраля 2016 г. • 94 рабочие места, 99% положительных результатов обратная связь

Электрический душ мощностью 8 кВт можно подключить к 6-миллиметровому кабелю, потребляющему полный ток. Общая мощность вашей плиты и духовки составляет 8,2 кВт, и они используют полную мощность лишь время от времени. Вы будете в порядке, поставив оба на одну и ту же цепь плиты. Пригласите профессионала, чтобы подключить его, если вы не уверены.

2019-07-01T22:45:01+01:00

Ответ дан 1 июля 2019 г.

Как подключить варочную панель и духовку к одной розетке: схема

Содержание статьи:

Варианты плиты и выбор розетки
В чем разница между независимой печью и зависимой
Подключение оборудования

В многоквартирных домах, особенно в старых домах, кухня имеет один электрический кабель. Он предназначен для подключения электрической плиты. Но современное оборудование развивается, и на смену обычной печи пришла более совершенная и мощная техника, требующая большей нагрузки. Большой популярностью пользуются зависимые и независимые духовки и варочные панели. В этом случае нужно подключить варочную поверхность и духовку к одной розетке. Подключение необходимо проводить с учетом всех нюансов и при соблюдении техники безопасности.

Варианты конфорок и выбор розеток

Схема розеток духовки и плиты

Современные духовки и варочные поверхности относятся к мощным бытовым приборам. Для работы им требуется мощность от до 10 кВт. Для подключения такой техники нужно подобрать правильную розетку и кабель подходящего сечения. Бытовая техника до 3,5 кВт оснащена собственной розеткой на 16 А и рассчитана на 220 В.

Для варочной панели необходимо самостоятельно подобрать весь комплект для подключения к электросети. Мощные устройства с нагрузкой от 3,6 кВт до 7 кВт необходимо подключать через розетку на 32 А.

Розетки накладные и внутренние. Накладные изделия используются при прокладке электропроводки открытым способом. Обычно такие модели устанавливаются в деревянных домах и помещениях с повышенным уровнем влажности из-за их защиты от пыли и воды. Внутренние розетки монтируются в самой стене и используются в панельных и кирпичных домах.

По назначению и конструктивным особенностям розетки бывают:

для однофазных сетей 220В;
для трехфазных сетей 380В;
с отдельным контактом для заземления или без него;
с фиксацией, кнопочной или резьбовой, с накидной гайкой;
со встроенными устройствами — УЗО, реле отключения, таймер;
со шторками, закрывающими выход розетки.

Основные критерии выбора печных розеток:

Сила тока. Нужно заранее знать максимальную нагрузку от бытовых приборов, которые будут подключены к розетке. Исходя из этого значения, выбирается электрическая розетка.
Фаза — 220 В или 380 В. В квартирах сети однофазные, в загородных домах — трехфазные.
Степень защиты от влаги и пыли. Записывается как IPxx, где первая цифра — уровень защиты от пыли, вторая — защита от влаги. Кухня – помещение с повышенным уровнем влажности, для нее минимальный показатель – IP24.

В квартире электропроводка со своими параметрами, из определенного материала. Эти данные потребуются для дальнейшего подключения бытовой техники.

В домах постройки до 2001 года применялась алюминиевая проводка. Новые дома или здания, прошедшие капитальный ремонт с заменой электропроводки, оснащаются более безопасными и стабильными медными проводами.

Сечение кабеля варочной панели и духовки

Сечение кабеля выбирается с учетом нагрузки. Узнать это можно по специальным таблицам, где показана зависимость диаметра провода от подключаемой нагрузки. Расчет производится по ПУЭ 7. Например, для медного кабеля сечением 6 кв. мм максимальная мощность не должна превышать 7,4 кВт для скрытой проводки и 11 кВт для открытой проводки. Для алюминиевого провода того же сечения эти значения составят 5,7 кВт для скрытой и 8,5 кВт для открытой проводки. По медному кабелю сечением 4 кв.мм возможна подача максимальной мощности до 5,9кВт со скрытой проводкой и до 9 кВт с открытой. Аналогичный алюминиевый кабель выдерживает 4,6 кВт и 7 кВт соответственно.

Кабель должен быть с двойной изоляцией, из негорючего и водонепроницаемого материала. Провода марки ВВГ рекомендуется брать с тремя или пятью жилами (в зависимости от количества фаз).

Подбор средств защиты

На мощные бытовые приборы должны быть установлены средства защиты. К ним относятся автоматические выключатели и УЗО. Автоматический выключатель на 32 А нужен для духовки и варочной панели мощностью до 5,9кВт. Точно так же выбирается ток автомата по таблице с учетом общей нагрузки.

При выборе автомата нужно брать ближайшее значение, которое немного выше расчетного тока. Невозможно переоценить значения. В этом случае возрастает риск пропуска лишнего груза, что может привести к выходу из строя оборудования или возгоранию.

Чем отличается независимая печь от зависимой

Духовки можно разделить на 2 группы — зависимые и независимые. Они отличаются конструкцией и способом подключения к электричеству.

Зависимые модели устанавливаются в ниши специальной мебели. Духовка и варочная панель устанавливаются друг на друга. У них единая система подключения к электричеству и общий способ управления. Вы не можете использовать их отдельно друг от друга. Такие устройства широко представлены на рынке бытовой техники.

Независимые устройства постепенно вытесняют зависимые. Их отличает удобство, простота установки и использования. Духовка и варочная панель не связаны друг с другом, ими можно управлять отдельно. У них нет общих проводов, что облегчает процесс подключения. Способ управления каждым устройством может быть разным — сенсорный, клавиатура, пульт.

Подключение оборудования

Этапы подключения оборудования

Алгоритм подключения варочной панели и духовки к одной розетке:

Подбор необходимых материалов (розетки, кабели, профессиональный инструмент).
Выбор оптимальной схемы подключения.
Установка в щите отдельного выключателя на плиту и прокладка от него отдельного кабеля.
Установка розетки и крепление вилки с кабелем.

Для установки варочной панели потребуются следующие инструменты:

дрель;
;
;
;
;
;
кв.м.;
.

Установка осуществляется в 3 этапа:

Измерение размера плиты. По замеренным данным нужно создать шаблон на картоне, который затем переносится на поверхность шкафа.
Для установки плиты необходимо отрезать отмеченную часть. Делается это с помощью электролобзика по намеченному контуру.
Завершающий этап – установка и крепление плиты. В проделанное отверстие помещается варочная поверхность. Стыки следует заделать герметиком.

Согласно действующим требованиям СНиП плита может быть подключена только через отдельный силовой кабель. На нем запрещается устанавливать розетки и другие точки потребления электроэнергии.

В квартирах схема подключения предусматривает только однофазное подключение к 220 В. В коттеджах и частных загородных домах имеются трехфазные электрические сети 380 В. Это необходимо учитывать при подключении.

Для равномерного распределения нагрузки на сеть можно реализовать схему с двумя фазами, нулем и землей. При подключении важно не перепутать жилы. На счетчиках, автоматах и других устройствах делается буквенно-цифровая маркировка. Буквы 1L, 2L, 3L — фазы, N — ноль. Земля обозначается соответствующим значком или буквами PE. Ядра обычно отмечены цветами. Желто-зеленый провод всегда указывает на землю (желтый с зеленой полосой). Синяя или синяя отметка ноль. Фаза может быть окрашена в любой другой цвет.

Панель должна быть подключена к кабелю через специальную коробку клеммников или через электрическую розетку. Первый метод часто используется профессиональными электриками. Он надежен, но неудобен в эксплуатации. При необходимости демонтировать панель придется отсоединять провода в клеммной коробке, а затем снова подключать их. Использование вилки и розетки упростит процедуру.

Кабель можно подключить к вилке и розетке несколькими способами. Первый способ – жила зачищается от изоляционного покрытия на 5 мм и фиксируется шурупом. Второй способ более безопасный и долговечный. Подсоединяемый проводник зачищается от защитного слоя примерно на 1,5 см, загибается в виде кольца вокруг крепежных винтов и зажимается. Безопасность достигается за счет увеличения площади контакта.

Провод может состоять из множества тонких жилок. Они легко разрушаются в процессе эксплуатации, поэтому рекомендуется обрабатывать их паяльником.

Клеммная колодка или розетка должны быть установлены рядом с печью. Место установки должно быть доступным, чтобы пользователь мог добраться до него в случае необходимости.

один кабель — как подключить к нему варочную панель и духовку | Askaboutmoney.

com

АластерSC

Зарегистрированный пользователь

17 июня 2011 г.

Мы заменяем нашу старую электрическую плиту на современную керамическую плиту и отдельную встроенную духовку. Но есть только один выключатель духовки на стене и один толстый кабель под прилавком, который использовался для старой плиты.

Сустанон, спасибо за предложение. Если вы не возражаете, я спрошу, почему бы мне самому не установить распределительную коробку? Я делал это для стандартного и осветительного кабеля много раз. Есть ли что-то другое в этой распределительной коробке?

Аджапале, я легко могу проверить заземление. Меня беспокоит то, что с одним автоматическим выключателем для старой плиты неисправности только в плите или духовке может быть недостаточно, чтобы отключить ее. Возможно ли это?

Проведите кабель 6 мм в духовку, от духовки протяните кабель 2,5 мм к варочной панели. Вы можете протянуть кабель 6 мм в распределительную коробку, взять 6 мм на духовку и 2,5 мм на варочную панель. Убедитесь, что вы используете минимум 6 мм для духовки. Этот кабель слишком тяжелый для варочной панели и потому, что для варочной панели требуется меньший ток. 2,5 мм больше, чем adiquit.

Да, как гласит легенда, подключите существующий кабель к духовке, затем второй кабель, соединяющий духовку с варочной панелью. Убедитесь, что эти соединения хорошие и плотные. Плохое соединение и сильный ток представляют опасность пожара.
Лев

в легенде сказано:
ну на самом деле Roker, это коричневый к коричневому, синий к синему и зеленый/желтый к зеленому/желтому
Нажмите, чтобы развернуть…
Ха!
БУМ!!!

АластерSC
Зарегистрированный пользователь
21 июня 2011 г.

Спасибо всем за полезные комментарии. Я посмотрел на паспортные таблички: варочная панель имеет более высокую нагрузку, поэтому при желании ее можно подключить к существующему 6-миллиметровому кабелю от разъединителя. Одинарная духовка гораздо более низкой мощности — может быть подключена со стандартной мощностью 2,5 т/э к сетевой розетке на кухонном кольце, в соответствии с инструкцией. Итак, вопросов осталось:
— нет выключателя для духовки, если я просто втыкаю в розетку под столешницей?
— должен ли mcb иметь более низкий рейтинг сейчас, чем только для плиты?
— внутренние соединения духовки под лепестковые клеммы; достаточно ли купить три лепестковых разъема и зажать провода или их нужно припаять?
AlastairSC, как и вы, я также разбираюсь в электрике, но когда я не уверен на 100% в работе, особенно в той области, где возможен неприятный сюрприз и где он может повлиять на страховку, я всегда получаю искру.
Только я лично, я не полагаюсь в этих случаях на советы форумчан.
Этот одиночный выключатель должен питать и варочную поверхность, и духовку. Используйте кабель 6 мм для всех подключений, чтобы быть уверенным. Протяните кабель от изолятора к варочной панели или духовке, затем подключите другой кабель.
Лев
План последовательного подключения к разъединителю имеет смысл. Соединение с лепестковыми клеммами (зажатыми или припаянными) вызывает у меня некоторую неуверенность, и я не думаю, что две толщины 6 мм подойдут к клеммам любого устройства для последовательного подключения, поэтому я прислушаюсь ко всем тем, кто советовал электрику. . (Мы не будем там жить, и я не хочу нести ответственность за потенциальную проблему для кого-то другого). Получу искру, чтобы подключиться, чтобы я получил квитанцию, чтобы сохранить страховку.
В настоящее время у меня есть кабель 6 мм и розетка в положении духовки. Если бы мне нужно было установить только одну вилку, я бы заменил розетку на одну розетку и увидел, что это нормально. Но у меня есть две вилки, которые мне нужно предусмотреть.
Посоветуйте, как с этим справиться? Очевидно, что добавление дополнительной одиночной розетки с использованием 2,5 мм t+e на самом деле не сработает, поскольку она не будет правильно рассчитана на CU (32-амперный выключатель)
0000000Z» data-yesvotes=»0″ data-novotes=»0″ data-url=»https://engx.theiet.org/f/wiring-and-regulations/21598/oven-and-hob-both-on-plug-tops-advice-needed-please/72363″>
Оставьте пластину духовки для завершения подачи 6,0 мм
Поставьте 2 розетки без отдельных розеток для духовки и варочной панели, примыкают друг к другу — проведите каждую обратно сечением 2,5 мм2 к пластине духовки
Проверьте цепь защиты на 32А наличные, кряк на
ОМС
0000000Z» data-yesvotes=»0″ data-novotes=»0″ data-url=»https://engx.theiet.org/f/wiring-and-regulations/21598/oven-and-hob-both-on-plug-tops-advice-needed-please/72366″>
OMS :
Оставьте пластину духовки, чтобы завершить подающее устройство 6,0 мм
Поставьте 2 Нет отдельных розеток для духовки и варочной панели, смежных — проведите каждую обратно через 2,5 мм2 к пластине духовки
Проверьте защиту цепи на 32 А
Вакансии, штаны наличными, трещина на
ОМС

Стрела. Я пытался решить, как вставить две розетки, чтобы вилки оставались на приборах, а также оставить 6 мм для будущих обновлений.
Чертовски просто, если указать на это.

Мы хотели бы предложить вам лучший опыт использования нашего веб-сайта. Чтобы определить потенциальные улучшения, мы используем файлы cookie для измерения и понимания того, как вы используете наш веб-сайт. Если вы даете согласие на такое использование файлов cookie (анализ файлов cookie), нажмите «Да, я согласен». Для получения дополнительной информации о файлах cookie и о том, как отключить их использование в вашем веб-браузере, ознакомьтесь с нашим Заявлением о конфиденциальности данных.
От вытяжки до духовки: Home Connect превращает приготовление пищи и выпечку в настоящее удовольствие. Вдохновляйтесь разнообразием интернациональных рецептов в приложении Home Connect и отправляйте все подробности прямо в свою духовку или варочную панель — узнайте, как Home Connect помогает вам на кухне и делает каждое блюдо успешным. Благодаря широкому кругу партнеров Home Connect откройте для себя множество других приложений в дополнение к функциям устройств Home Connect.
Все под контролем: теперь вы можете еще больше приблизить свою варочную панель к вашим требованиям. Потому что с помощью приложения Home Connect можно очень легко контролировать состояние каждой варочной зоны. Теперь вам никогда не придется задумываться, выключили ли вы все снова. И вы даже можете проверить, включена ли блокировка от детей, когда вас нет дома — если это не так, просто коснитесь приложения Home Connect.
Вдохновляйтесь: встроенная кулинарная книга полна восхитительных идей, полезных советов по приготовлению пищи и видеоруководств. Например, вы можете найти рецепты по ингредиентам или типу еды. И как только вы нашли что-то, что разожжет ваш аппетит, все, что вам нужно сделать, это отправить соответствующие настройки из этого приложения на вашу варочную панель.
Разное и сезонное: в приложении Home Connect вы найдете разнообразные идеи рецептов, которые регулярно включают сезонные блюда. Затем вы можете отправить время приготовления и настройки температуры прямо на вашу плиту или духовку. Вам особенно понравились запеченные овощи турлу? Просто ведите учет блюд, которые вам нравятся больше всего, в разделе «Избранное». В следующий раз, когда он понадобится, рецепт будет найти еще проще.
Нашли нужный рецепт? Отправляйте настройки прибора и температуры прямо в духовой шкаф или варочную панель с помощью Home Connect. Теперь вы можете просто следовать пошаговым инструкциям для правильного метода и отличных результатов. Приправляйте свои блюда свежими травами и специями и узнавайте всевозможные советы о том, как использовать травы, специи и ингредиенты.
Bosch — ведущий европейский бренд бытовой техники. Потребители во всем мире ассоциируют этот бренд с эффективной функциональностью, надежным качеством и всемирно известным дизайном. Руководящий принцип «Изобретено для жизни» актуален и в эпоху цифровой трансформации. С помощью Home Connect Bosch соединяет свою бытовую технику во всех категориях продуктов и позволяет своим потребителям внедрять интеллектуальные технологии в свою жизнь как сейчас, так и в будущем.
Партнеры NEFF и Home Connect позволяют любителям кулинарии адаптировать подключение к своим творческим потребностям. Управляйте своей духовкой с помощью голосового помощника, когда ваши руки полны вкусных ингредиентов. Кроме того, задайте правильное настроение для ужина удаленно с помощью телефона с помощью Ambient Light на вытяжке NEFF и поразите своих гостей по прибытии светом, который украсит ваше самое знаменитое блюдо. Это лишь некоторые из множества возможностей, которые предлагает NEFF в сочетании со вселенной Home Connect.
