alexxlab Выключатели. Проходной (схема 6) и перекрестный (схема 7) выключатель.
В ассортименте у производителей электроустановочных изделий в описании можно найти различные схемы подключения выключателей и переключателей. Выбирая их на сайте, самое главное, не запутаться, какая схема, для чего предназначена.
Самые частые вопросы возникают про перекрестные и проходные выключатели, и чтобы не мучить Вас загадками, мы решили Вам дать полную информацию по всем схемам.
Все выключатели (условно, так сложилось) делятся на три группы – «обычные», «проходные» и «перекрестные».
У обычных выключателей управление происходит из одной точки, это самый популярный вид. Такие выключатели работают по принципу разрыва или замыкания линии фазы.
Схема подключения обычных выключателей обозначается цифрой 1. У выключателей с подсветкой – 1L.
У двухклавишных обычных выключателей – цифрой 5 (с подсветкой 5L). Трехклавишные выключатели имеют схему подключения 1+1+1.
Проходными выключателями (можно также увидеть название «переключатели», потому что они не только включают и выключают свет, а еще и переключают) называют те, которые могут управлять светом из двух точек. Самый распространенный пример использования – установить один проходной выключатель в начале лестницы, а другой – в конце. То есть, чтобы выключить свет на лестнице, Вам не придется спускаться еще раз вниз и подниматься в темноте. Также удобно использование в спальне – один можно установить при входе в комнату, а другой – у кровати. Такая схема подключения очень удобна и экономит потребление электроэнергии.
На задней части таких выключателей (переключателей) Вы можете увидеть схему 6, у двухклавишных – 6+6, у выключателей с подсветкой – 6L и 6+6L.
Схемой подключения 7 обозначают перекрестные (промежуточные) выключатели.
Такой вид выключателей дает возможность управлять светом из трех и более точек. К примеру, один выключатель можно поставить при входе в гостиную, а два других – около дивана, и Вы сможете включать и выключать свет с помощью каждого из них.
Самым популярным и любимым вопросом от наших покупателей является – «Существуют ли двухклавишные перекрестные выключатели?». И мы уверенно всегда отвечаем: «Да!». Но, к сожалению, такие переключатели есть только у одного производителя ABB серия ZENIT. Это модульная серия, и она есть в продаже на нашем сайте.
Итак, подведем итог.
- Для управления светом из одной точки нам нужен обычный выключатель.
- Два проходных выключателя нам пригодятся, если мы хотим управлять светом из двух точек.
- Если мы планируем использовать три точки света, то берем два проходных выключателя, а между ними подключаем перекрестный (промежуточный) переключатель.
- И самый интересный вариант. Мы запланировали многоступенчатую систему освещения, и нам необходимо управление светом из четырех и более точек. Для этого нам нужно два проходных выключателя на концах схемы и два — или более — перекрестных (промежуточных) посередине.
Если у Вас все же остались вопросы по схемам подключения, то мы всегда рады Вас проконсультировать по телефону или через обратную связь на нашем сайте.
Авторский материал. Копирование полностью или частично разрешено только при наличии активной (кликабельной) ссылки на эту страницу и указании источника: «сайт 220.ru».
Что значит «L» на выключателе
Обозначения на выключателях света, в зависимости от производителя, могут сильно различаться. В связи с этим довольно часто меня спрашивают: Что означает L на выключателе или другие маркировки контактов – L1, L2, L3, стрелки, цифры и т.д.
Чтобы ответить на этот вопрос давайте вспомним принцип работы выключателя и рассмотрим схему его подключения, на примере одноклавишного выключателя.
Как видите, выключатель ставиться в разрыв фазного провода, идущего к светильнику. Поэтому в подрозетнике с электропроводкой под одноклавишный выключатель, располагается два провода.
Первый, назовем его «А», идёт к выключателю из электрощита и всегда находится поднапряжением.
Второй, назовем его «B», идёт от выключателя к светильнику.
Когда вы нажимаете клавишу выключателя – проводники «А» и «B» соединяются, напряжение беспрепятственно идёт к светильнику и лампы в нем загораются. Соответственно при опускании клавиши, контакт разрывается и свет гаснет.
Теперь, если вспомнить основные обозначения в электрике, которые мы рассматривали ЗДЕСЬ (их не так много, советую ознакомится на будущее), становится понятным, что значит маркировка «L» на контакте выключателя.
Обозначение «L», на выключателе, указывает на контакт для подключения фазного провода. Того самого провода «А» в нашей схеме, который идёт от электрощита и всегда находится под напряжением.
Определить, какой из проводов в подрозетнике необходимо поместить в клемму L выключателя света довольно просто — достаточно проверить, например, индикаторной отверткой, на каком из проводников есть напряжение – тот и будет искомым фазным проводом «А».
В оставшийся, свободный, контакт одноклавишного выключателя, который может быть маркирован по-разному: L1, L`, стрелочкой, «1» или вообще никак, подключается провод «B» из нашей схемы, который идёт непосредственно к выключателю.
Довольно подробно о том, как правильно подключить одноклавишный выключатель, с описанием не только его контактов и порядка соединения проводов, а всего процесса монтажа, вы можете ознакомиться ЗДЕСЬ.
Если же вам при осмотре клемм выключателя света, кроме обозначения L и L1 встретились еще контакты, имеющие какие-то маркировки, то скорее всего вы имеете дело двух- или трех-клавишным выключателем.
При определении назначения контактов, например, двухклавишного выключателя работает та же логика, давайте рассмотрим его схему.

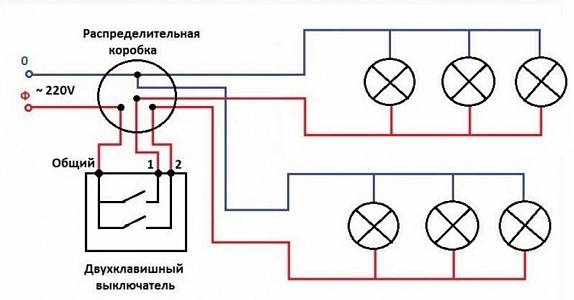

При подключении двухклавишного выключателя используется три провода, которые доступны при монтаже в подрозетнике, это:
«А» — фазный провод, идущий от электрощита и находящийся всегда под напряжением. Подключается к контакту L двухклавишного выключателя.
«B» — проводник,идущий к первому светильнику, либо же включающий первый режим работы люстры. Подключается к клемме L1, L` или просто «1» выключателя света.
«C» — провод, идущий ко второму светильнику или включающий второй режим работы той же люстры. Подключается к клемме L2, L« или просто «2» выключателя света.
Думаю, теперь общий принцип маркировки всех выключателей света вам понятен. Подробнее о том, как подключить двухклавишный выключатель, какие и куда провода следует подсоединить, описано ЗДЕСЬ.
Контакт L – это всегда место для подключения фазного провода.
Остальные же контакты (L1, L2, L3), чаще всего пронумерованные по порядку, относятся к соответствующим клавишам выключателя, нажатие которых зажжёт светильник, подключенный к клемме этой клавиши.
С другой стороны выключателя, нередко, может встречаться маркировка ON и OFF, что зачастую указывает на соответствие положения клавиши — режиму работы Включено (ВКЛ.) или ВЫКЛЮЧЕНО (ВЫКЛ.).
Определить, какой из проводов отвечает за включение какого из светильников, без специального оборудования, довольно сложно. Поэтому обычно их связь выявляется экспериментально.
Поочередно соединяя свободные проводники с фазным проводом в подрозетнике, вы сможете заметить какие светильники зажигаются. Другими словами, вы можете подключить выключатель проихвольно (кроме клеммы «L») и, если клавиши перепутаны, просто переставить местами провода в клеммах L2 и L3, если выключатель двухклавишный.
Если же контактов для подключения три или четыре, а выключатель света одноклавишный, или же контактов шесть, а выключатель двухклавишный, то тогда, вы скорее всего держите в руках один из видов переключателей.
Схему подключения проходного переключателя — три контакта для подключения проводов у одноклавишного устройства вы можете посмотреть ЗДЕСЬ.
Двухклавишного переключателя — шесть клемм для подключения проводов ТУТ.
Схему подключения перекрестного переключателя – четыре контакта для подключения проводов у одноклавишной модели – ЗДЕСЬ.
Остались вопросы ? — Пишите в комментариях к статье, постараюсь максимально оперативно ответить и помочь. Кромет того, буду рад любым дополнениям, поправкам, критике и т.д.
Простая для понимания проводка для коммутаторов
» Домашняя электропроводка
» Справочник по электропроводке
» Схемы подключения выключателей света
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика
Резюме: Подробные схемы подключения и фотографии показывают, как подключать выключатели, включая: одиночные выключатели, 3-позиционные выключатели, 4-позиционные выключатели и диммерные выключатели. |
Узнайте, чем делятся другие, по адресу Спросите электрика:
Отличный веб-сайт… Я планирую вернуться и прочитать многие темы. Спасибо, что поделились своим опытом. Анджело из реки Томс, Нью-Джерси
Схемы подключения выключателей освещения
Видео по электромонтажу Как подключить выключатель света ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Посмотрите мой канал на YouTube:
» Спроси у электрика «
и подписывайтесь!Перед подключением выключателя света обратите внимание на следующее:
стиль = «очистить: слева»>
Убедитесь, что питание цепи отключено, и пометьте автоматический выключатель или предохранитель, чтобы указать, что работа выполняется.
Убедитесь, что переключатель подходит для вашего приложения. Выключатель должен быть рассчитан на напряжение цепи и силу тока. Например: стандартный выключатель света в США для спальни обычно рассчитан на 120 вольт, 15 ампер.
Перед заменой выключателя света обязательно определите существующую проводку, прежде чем отсоединять провода. Запишите, как провода подключены к выключателю. Создайте чертеж и пометьте провода изолентой или малярным скотчем. Если возможно, сфотографируйте проводку внутри распределительной коробки и то, как провода прикреплены к выключателю.
| | Простая для понимания проводка выключателя света — полностью объясненная проводка выключателя света со схемами и изображениями с пошаговыми инструкциями, которые помогут вам. |
| Полностью поясненные изображения и схемы подключения выключателей света с описанием наиболее распространенных выключателей с фотосхемой 2.  | |
| Схемы подключения 3-позиционного переключателя №1, №2 и №3 Ключ к проводке трехпозиционного переключателя зависит от двух основных факторов. Эти электрические схемы помогут вам определить подачу питания и ведущую ветвь переключателя. к приспособлению. | |
| Схемы подключения 3-позиционного переключателя № 4, № 5 и № 6 Продолжая тему подключения трехпозиционных выключателей, следующие три схемы подключения в этой серии помогут вам определить еще три возможности подключения питания и подключения выключателя, ведущего к светильнику. | |
| Полностью объясненные схемы 4-позиционного переключателя.  Четырехпозиционные выключатели — это удобный способ управления осветительными приборами из трех и более мест. Электрическая проводка добавляет дополнительную проводку к тем же принципам трехходового переключения. | |
| Полное объяснение проводки для 3-позиционных диммерных переключателей со схемами подключения и изображениями — инструкции о том, как подключить 3-позиционные диммерные переключатели. |
| Подробнее о проводных переключателях
Узнайте больше опереключатели проводки |
|
| ||||||||||
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки стиль=»очистить: слева»> | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
style=»clear: left»>
|
|
| Изучение электропроводки Обучающие видеоролики по электромонтажу |
| |
| » Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал! |
Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию по электротехнике для домовладельцев, которую я когда-либо видел в сети. Вы вселили в меня уверенность в своих собственных проектах, которых у меня никогда не было раньше. СПАСИБО! Пол, из Фоксборо, Массачусетс Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете. Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке. Этот сайт намного лучше, чем 3 книги, которые я только что купил, я бы хотел, чтобы я пришел сюда первым. Спасибо за ответ на мой вопрос. Подробнее Комментарии Оставить комментарий |
Узнайте, как работает трехпозиционный выключатель света!
Трехпозиционные выключатели света могут сбивать с толку, верно?
Смотрите наше видео! Вы узнаете, как именно и почему работает трехпозиционный выключатель света.
Как только вы поймете основы, вам не составит труда подключить или устранить неполадки в собственном трехпозиционном переключателе.
Трехпозиционные выключатели позволяют управлять освещением или устройством, например потолочным вентилятором, из двух разных мест. Вот почему трехходовая схема всегда включает два трехходовых переключателя .
Посмотрите наше видео, чтобы понять, как работает трехпозиционный переключатель — теоретически .
Узнайте, как работает 3-позиционный переключатель
Я уверен, что этот обучающий урок о том, как на самом деле работает 3-позиционный переключатель, сделает вашу работу по подключению проще простого.
Начиная с краткого объяснения однополюсного переключателя и заканчивая полной 3-контактной цепью, вам не потребуется много времени, чтобы увидеть свет. Кроме того, получите советы по устранению неполадок, чтобы решить проблемы с помощью собственного трехпозиционного переключателя.
Если вы предпочитаете получать информацию путем чтения, просто следуйте нашим примечаниям ниже.
Что такое электрическая цепь?
Понимание электрических цепей полезно для нашего учебника по 3-позиционному переключателю s. На самом деле это легко и быстро понять.
Электрическая цепь создается, когда образуется непрерывный путь, по которому течет ток (электроны). На нашей иллюстрации выше питание поступает от сервисной панели, и электроны непрерывно текут через горячий провод к нагрузке (в данном случае это лампочка) и обратно к сервисной панели через нейтральный провод.
Основы однополюсного переключателя
Теперь давайте представим переключатель . Выключатель — это устройство, которое может замыкать или размыкать цепь, создавая простой способ включения или выключения света/устройства.
Знакомство с трехпозиционными переключателями начинается с базовых знаний об однополюсном переключателе.
Electrical Word Warrior
(также известный как «Глоссарий по электротехнике»)
Однополюсный переключатель – управляет светом(ами) или устройством(ами) с single местоположение.
Это наиболее распространенный тип переключателя, который имеет тумблер с маркировкой на и на .
Однополюсный выключатель имеет две клеммы для двух проводов питания:
1. Провод питания 2. Провод нагрузки. Провод нагрузки подключается к вашему свету (лампам) и устройству (устройствам). Электрики относятся к свету или устройству как к нагрузке
Хорошая (и простая) особенность однополюсных выключателей? Провода могут идти к любой клемме, как показано на фотографиях. Таким образом, вы можете подключиться и победить!
Посмотрите на изображение ниже. Вот полная схема с однополюсным выключателем. Видите область с двумя латунными кругами? это клеммы, где провод подключается к выключателю. Это электрический символ однополюсного переключателя.
Очень похоже на разводной мост, не правда ли? На самом деле это очень хороший способ взглянуть на это.
Что делает разводной мост? Он открывается и закрывается, чтобы разрешить поток трафика или остановить поток трафика.
Когда он открыт, движение останавливается.
Когда он закрыт, движение проходит.
Наш трафик — электроны.
Электроны хотят течь от панели через лампочку и обратно.
Видите, что происходит, когда я замыкаю переключатель? Существует непрерывный путь для прохождения тока. Переключатель теперь находится в положении ON .
Энергия от панели теперь может поступать на лампочку и Виолу! У тебя есть свет!
Опять же, это полная электрическая цепь без каких-либо разрывов.
Основы однополюсного переключателя
Если вы хотите управлять освещением из 2 разных мест, вам нужен 3-позиционный переключатель. Этот тип переключателя имеет 3 клеммы.
Основные сведения о трехпозиционном переключателе:
- Две латунные клеммы для дорожных проводов
- Одна черная клемма для общего провода
Для ясности: трехпозиционный переключатель никогда не включается и не выключается . Он просто перенаправляет энергию с одного провода на другой — так же, как железная дорога может переводить поезд с одного пути на другой.
Получить картину?
Мы называем черный кружок общей клеммой , потому что всегда соединен с одной из латунных клемм. Но никогда оба одновременно .
2 латунных круга называются контактными клеммами, поскольку к ним подключены 2 троса контактной группы.
Мы обозначим два троса перемещения T1 и T2. Наша общая клемма помечена C.
Выше бегущий провод T1 находится под напряжением, поскольку он контактирует с общей клеммой.
Внизу контактный провод T2 находится под напряжением, так как теперь он контактирует с общей клеммой.
Полная схема трехходовой цепи
В большинстве домов есть как минимум одна трехходовая цепь переключателя. Я знаю, что мне нравится не бегать вверх и вниз по лестнице только для того, чтобы включить свет. Как насчет тебя?
Вот как выглядит трехсторонняя схема с полной схемой. Помните, что трехходовая цепь должна иметь два трехходовых переключателя , и вы можете увидеть их на изображении ниже.
Изучите эту схему. Довольно просто сказать, почему не горит свет. В электрической цепи есть разрывы. Нажатие только одного из трехпозиционных переключателей должно помочь и включить свет.
Давайте нажмем переключатель справа. Теперь энергия может проходить через бегунок T2, и свет загорается! (Нажатие переключателя слева дало бы тот же результат, что и включение света.)
Начав со сценария выше, теперь я нажимаю переключатель слева. Свет гаснет. Вы можете легко увидеть, что ток не может течь к свету.
Я снова нажимаю на правый выключатель, и свет снова загорается. Однако теперь ток течет через бегунок T1.
Electrical Word Warrior
(также известный как «Глоссарий по электротехнике»)
3-позиционный переключатель — 3-позиционный переключатель имеет 3 клеммы: 2 латунных клеммы для 2 контактных проводов и 1 общую (черную) клемму для общей проволока.
Цепь трехпозиционного переключателя всегда состоит из двух трехпозиционных переключателей , которые управляют освещением или устройством (устройствами) из двух разных мест.
Забавный факт №1: 3-позиционный переключатель не имеет маркировки «включено» и «выключено». Можете ли вы догадаться, почему?
Интересный факт №2: технический термин для трехпозиционного переключателя — однополюсный двухпозиционный переключатель (SPDT).
Поиск и устранение неисправностей 3-позиционного переключателя
Теперь, когда вы знаете, как правильно подключить 3-позиционный переключатель, устранять неполадки довольно просто. Вскоре вы сможете удивить своих друзей своими навыками устранения неполадок с 3-позиционным переключателем.
Почему мой 3-позиционный переключатель не работает?
Я часто слышу вопрос: «Почему мой трехпозиционный переключатель не работает?» Чаще всего происходит ошибка проводки.
Распространенной ошибкой при подключении 3-позиционного переключателя является подключение общего провода к латунной клемме.
Пример показан ниже.
Чтобы усугубить проблему, дорожный провод обычно подключается к общей клемме, как показано ниже.
На первый взгляд кажется, что 3-позиционный переключатель работает правильно, когда вы им пользуетесь. (Смотрите ниже, когда я щелкаю выключателем слева, загорается свет.)
Однако это сработало, потому что у тока есть путь, а не потому, что он подключен правильно.
Когда я дважды проверяю свою работу, нажимая переключатель справа, свет гаснет, как я и ожидал. Думаю, я попал.
Я чувствую себя довольно хорошо. Я решаю вернуться и нажать переключатель слева еще раз. Я ожидаю, что свет снова загорится.
О-о! Только сейчас я понимаю, что у меня проблема, потому что свет не горит. У тока нет пути.
Мораль этой истории такова: никогда не довольствуйтесь переключением трехпозиционных переключателей всего пару раз. Чтобы убедиться, что вы правильно подключили их, проверьте между переключателями не менее 3 раз.
Советы по устранению неполадок с 3-позиционным переключателем
Следуйте этим советам по устранению неполадок с 3-позиционным переключателем, чтобы избежать ненужных разочарований при диагностике проблемы.
Вот как устранить проблему с 3-позиционным переключателем:
- Внимание! Всегда начинайте с отключения питания на панели выключателя.
- Убедитесь, что общий провод подключен к общей (черной) клемме. Я обычно сначала подключаю общий провод к общей клемме. Это критическое, что должно быть сделано правильно.
- Дважды проверьте, подключены ли беговые тросы к латунным клеммам. Неважно, какой контактный провод подключен к какой латунной клемме. Пока это латунь, ты хорош!
- Убедитесь, что все винты на переключателе затянуты так, чтобы не было ослабленных соединений.
- У вас есть нейтральный провод от нагрузки обратно к источнику питания? Без нейтрали ничего не работает.
- Убедитесь, что на панель поступает напряжение 120 В.
Устранение неполадок с 3-позиционным переключателем не так уж сложно, как вы можете видеть из приведенных выше советов. Много раз проблема заключалась в том, что провода были подключены не к той клемме.
