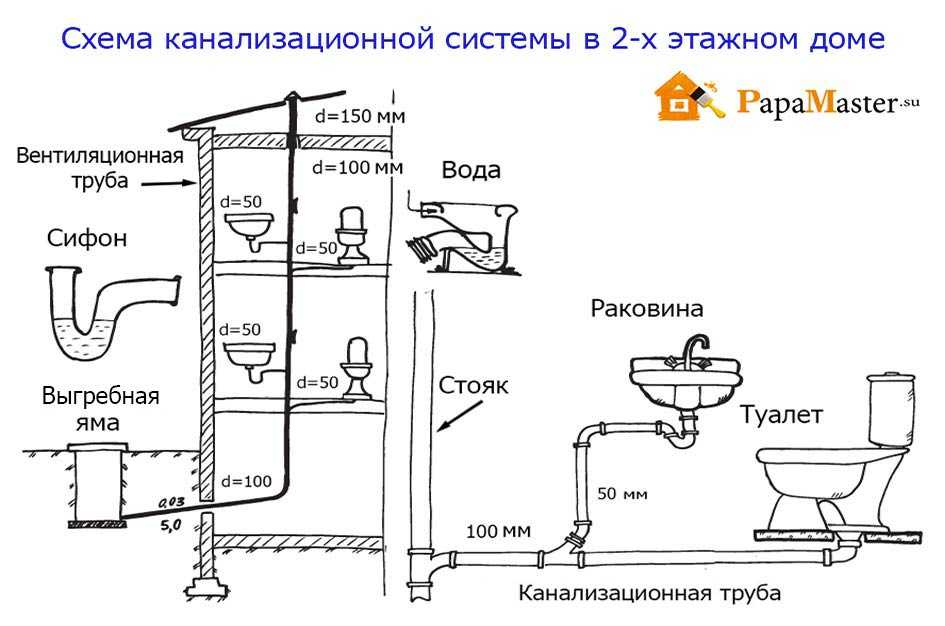

Схемы подключения сантехники к канализационному стояку

Выберите категорию:
Все Канализационные трубы и фитинги SINIKON » Внутренняя канализация SINIKON STANDART » Бесшумная канализация SINIKON COMFORT » Наружная канализация SINIKON UNIVERSAL » Внутренние водостоки SINIKON Rain Flow » Трапы канализационные » Противопожарные муфты Трубы и фитинги для тепло- и водоснабжения » Трубы и фитинги из полипропилена PP-R VALFEX » Трубы и фитинги из полипропилена PP-R-100 PRO AQUA » Трубы и фитинги для тепло- и водоснабжения RAUTITAN, Rehau » Трубы и фитинги для водяного теплого пола RAUTHERM S, Rehau » Трубы PEX-b SINIKON THERMOLINE и РЕ-RT SINIKON PROLINE » Аксиальные фитинги PEX » Система GX для труб PEX » Клеевое напорное ПВХ » Противопожарные муфты Канализационное оборудование HL (HUTTERER & LECHNER) Запорно-регулирующая арматура » Краны шаровые латунные »» Краны шаровые латунные Valfex »» Краны шаровые латунные Aquasfera »» Краны шаровые латунные VALTEC BASE »» Краны шаровые латунные Bugatti »» Краны шаровые латунные ITAP » Краны шаровые стальные »» Краны шаровые стальные 11с10фт Broen »» Краны шаровые стальные 11с67п Маршал » Регуляторы давления воды » Воздухоотводчики » Термостатические клапана для радиаторов » Фильтры сетчатые » Клапаны обратные Контрольно-измерительные приборы » Счетчики воды » Счетчики тепла » Манометры и термоманометры » Термометры Соединительные части » Аксиальные фитинги PEX » Фитинги латунные GX PEX » Фитинги латунные » Фитинги чугунные » Фитинги стальные Хомуты и крепеж » Хомуты сантехнические с зеленой полосой » Хомуты трубные сантехнические Стандарт » Хомуты трубные под высокую нагрузку » Хомуты для труб SML » Хомуты для спринклерных труб » Метизы для хомутов Теплоизоляция и уплотнения » Теплоизоляция ENERGOFLEX »» Трубки ENERGOFLEX SUPER »» Трубки ENERGOFLEX BLACK STAR и BLACK STAR Split »» Рулоны ENERGOFLEX »» Аксессуары ENERGOFLEX » Теплоизоляция K-FLEX »» Трубки K-FLEX ST »» Трубки K-FLEX SOLAR HT »» Рулоны K-FLEX »» Аксессуары K-FLEX » Уплотнительные материалы Трубы и фитинги чугунные безраструбные SML Инсталляции для подвесной сантехники Грувлочные соединения Детали стального трубопровода » Фланцы стальные

Название:

Артикул:

Текст:

Производитель:
ВсеСиникон, РоссияAQUERHL, АвстрияРоссияBugatti, ИталияЕМКА, РоссияИтэлма, РоссияICMA, ИталияWIKA, ГерманияROLS ISOMARKETITAP, ИталияGebatoutVALTEC, ИталияRehau, ГерманияValsir, ИталияKRONTIF, РОССИЯAquasfera, КитайVALFEX, РоссияРОСМА, РосияЗавод К-ФлексMAYERPro Aqua, РоссияUnipak, ДанияLoctite, от HenkelNO NAMEКНРОГРАКС, ГК УНИХИМТЕК, РоссияФеникс, Компания Унитэк, РоссияОГНЕЗА, РоссияWatts, ГерманияЗавод теплотехнических приборов, Республика БеларусьOLI, ПортугалияТатполимерGiacomini

Результатов на странице: 5203550658095

3 вида моделей и варианты их установки / Унитаз и биде / Водопровод и сантехника / Публикации / Санитарно-технические работы

Функциональность унитаза во многом зависит от качества монтажа и подключения. Какой бы прекрасной ни была сама модель, нужно позаботиться, чтобы при ее эксплуатации не возникало проблем. Лучше всего поручить установку опытному сантехнику, но, если такой возможности нет, можно выполнить подключение унитаза к канализации и своими руками. Специальные навыки для этого не нужны, главное – умение обращаться с несложными инструментами.

Содержание

  • Как устроен унитаз: детали и соединения
  • Способы подключения прибора к стояку
  • Разновидности соединительных узлов
    • Гофра – самый удобный элемент
    • Для чего нужны полимерные эксцентрики
    • Негибкие патрубки и фасонные элементы
  • Как подключить унитаз к канализации с помощью гофры
  • Другие способы подключения унитаза к канализации
    • Вариант #1: установка унитаза с вертикальным выпуском
    • Вариант #2: подключение модели с горизонтальным выпуском
    • Вариант #3: как подключить унитаз с косым выпуском
  • Видео: монтаж и подключение унитаза к канализации

При правильном подключении унитаза к стояку канализации фекальные воды нормально выводятся в трубопровод. Это предотвращает появление неприятного запаха в помещении. Если соединительные элементы выбраны в соответствии с типом унитаза и грамотно установлены, то при использовании сантехнический прибор не засоряется. Если же и бывают проблемы с выпуском воды, то они обычно связаны с эксплуатационными засорами.

Схема: конструкция унитаза

Способы подключения прибора к стояку

Подключение к канализации должно соответствовать типу выпуска сточных вод и может быть вертикальным, косым или горизонтальным. Тогда сливную трубу располагают либо перпендикулярно полу, либо параллельно, либо под определенным углом. Это зависит от страны и фирмы-производителя.

Модели импортного производства чаще оснащены горизонтальным или вертикальным устройством выпуска, а отечественные производители в течение многих лет изготавливали изделия с косым. Не так давно тенденция поменялась, появились модели, изготовленные в соответствии с западными стандартами.

Схема: варианты подключения прибора к канализации

Разновидности соединительных узлов

Уже при покупке сантехнического прибора следует продумать, как именно его будут соединять с канализационной системой. Есть несколько разновидностей основных соединительных деталей:

  • гофра;
  • эксцентрик;
  • отвод;
  • фановая труба.

Это не единственные элементы, которые используют при сантехнических работах. Потребуются также уплотнители, специальные замазки, герметизирующие составы.

Соединение с канализацией

Гофра – самый удобный элемент

Гофра представляет собой пластиковую деталь, предназначенную для соединения сантехнических приборов с канализационной системой дома. Соединительный элемент отличается прочностью и хорошей гибкостью, благодаря чему считается самым удобным вариантом подключения унитаза к канализации.

При выборе гофры стоит отдать предпочтение изделию импортного производства, т.к. зарубежные модели часто изготовлены из более качественного пластика, нежели отечественные. Манжета может изгибаться под любым углом, поэтому элемент подходит для установки со всеми моделями сантехприборов, и именно его лучше выбрать для подключения унитаза к канализации своими руками.

Гофрированная манжета

Для чего нужны полимерные эксцентрики

Соединительные эксцентрики могут быть разной длины. Их выполняют из полиэтилена или полипропилена. Они представляют собой два цилиндра, которые объединены между собой со смещением оси. Благодаря такой конструкции эксцентрики можно использовать в тех случаях, когда отводной элемент сантехнического прибора и ввод трубы не совпадают.

Хотя применение эксцентриков несколько ограничивает возможности для монтажа по сравнению с гофрой, они подходят для очень сложных вариантов установки сантехники, если приборы не слишком сильно смещены относительно вводного патрубка канализационной трубы. Если смещение велико, то лучше отдать предпочтение варианту монтажа с гофрой.

Эксцентриковая манжета

Негибкие патрубки и фасонные элементы

Преимущества пластиковых патрубков для присоединения унитазов к канализационной системе заключаются в их дешевизне и простоте установки. Их приобретают в тех случаях, когда вводные отверстия канализационной системы и выпускные элементы сантехнических приборов совпадают и близко расположены.

Фановые трубы представляют собой фарфоровые или фаянсовые фасонные элементы. Их выбирают, если требуется добиться эстетичного вида сантехники в туалете. Эти детали не гнутся, а материал, из которого они изготовлены, хрупок. Поэтому монтаж прибора с фановыми трубами лучше доверить специалисту. Чтобы работать с ними самостоятельно, нужны специальные навыки.

Фановая труба

Как подключить унитаз к канализации с помощью гофры

  1. Гофру вставляют в вводное отверстие трубы системы водоотведения, после чего уплотняют стык.
  2. Вторую часть манжеты соединяют с сантехническим прибором. Как выглядит подключение унитаза к канализации через гофру, показано на фото ниже.
  3. Чтобы убедиться, что соединения герметичны, в сливной бачок набирают воду и спускают, контролируя наличие/отсутствие течей.
  4. После этого делают разметку для отверстий крепления. Унитаз отодвигают, просверливают пол по разметке, вставляют крепежные детали.
  5. Следующие этап – фиксация элементов. Прибор ставят на место, промазывают герметиком все места соединений, подключают к канализации и закрепляют с помощью винтов, которыми укомплектована каждая модель.
  6. Остается проверить прочность соединений, убедиться, что прибор прочно стоит на своем месте и не шатается. После этого можно приступать к обустройству стяжки и укладке плитки вокруг унитаза.
Подключение через гофрированную манжету

Другие способы подключения унитаза к канализации

Чтобы правильно подключить сантехнику без гофры, для начала нужно определиться с типами соединительных элементов. При горизонтальной форме выпуска модель подключают под прямым углом к стене, при вертикальной – в пол. А подключение унитаза с косым выпуском к канализации предполагает расположение выпуска прибора под углом 30−40 градусов.

Манжеты эксцентриков смещаются относительно осей друг друга, поэтому их используют, когда унитаз с одной формой выпуска заменяют новым, с другим выпуском. Если новая модель имеет такой же выпуск, как и старая, используют патрубки-переходники или фановые трубы.

Соединительные элементы

Вариант #1: установка унитаза с вертикальным выпуском

В моделях с вертикальным выпуском патрубок сифона направлен вверх. Такая конструкция имеет неоспоримое преимущество: ее можно монтировать почти впритык к стене и за счет этого скрыть неэстетичные детали – трубы, соединительные детали и т.п. Минус – расположение труб под полом. В случае серьезного ремонта или демонтажа прибора придется снять покрытие пола.

Как подключать модель с вертикальным выпуском:

  • Необходимо разметить расположение прибора и установить винтовой фланец с фиксатором.
  • Канализационную трубу подключают к центральной части фланца.
  • Прибор устанавливают на фланец, проворачивают, чтобы закрепить. При этом выводной патрубок закрепляется на торце трубы.
Монтаж унитаза с вертикальным выпуском

Вариант #2: подключение модели с горизонтальным выпуском

Модели с горизонтальным выпуском универсальны. Их устанавливают с помощью переходников, при желании их всегда можно заменить приборами с косым выпуском. Такой унитаз не получится поставить вплотную к стене, но можно расположить относительно близко, чтобы не было видно труб, а в помещении оставалось достаточно пространства впереди.

Как подключать модель с горизонтальным выпуском:

  • Унитаз устанавливают на пол на дюбеля.
  • Подключают к вертикальному стояку с помощью специальной уплотнительной манжеты. Важно соединять детали предельно аккуратно, т.к. есть риск повредить их.
  • Стыки герметизируют.

Важно! При обработке деталей герметиком следует помнить, что она делается не только для защиты от запахов. Если стыки будут пропускать, то образуются серьезные протечки, т.к. вода проходит горизонтально в месте соединения раструба и канализационной трубы.

Модель с горизонтальным выпуском

Вариант #3: как подключить унитаз с косым выпуском

Главное достоинство модели с косым выпуском – возможность подключения под углом. Благодаря наклону выпуска сточные воды легче проходят в канализационную систему и реже забивают слив. Недостаток – большое расстояние между сантехническим прибором и стеной. Подсоединить унитаз к стояку можно с помощью эксцентрика.

Как подключать модель с косым выпуском:

  • Выводной патрубок нужно смазать смесью олифы и сурика, поверх состава намотать смоляную прядь, оставив конец свободным, и еще раз промазать суриком.
  • Установить прибор, закрепить выпускной патрубок в трубе канализации.
  • Стыки загерметизировать.
Унитаз с косым выпуском

Видео: монтаж и подключение унитаза к канализации

При подключении унитаза к чугунной канализации есть некоторые нюансы. Выпускной патрубок прибора вкладывают в отверстие канализационной трубы, а зазор закрывают раствором цемента. Работать нужно аккуратно, чтобы раствор не оказался в стояке. Подключать прибор можно через эксцентрик, а если он находится под углом к вводу канализации, то через гофру.

Учитывайте, что даже небольшие углы и повороты повышают риск засоров при эксплуатации, поскольку вода может застаиваться в соединительном элементе. Если не уверены, что все сделаете правильно, обратитесь за помощью к сантехнику.

Руководство по частям туалета со схемами

Стефан Георге | Опубликовано

Купить сейчас

Очень важно знать, как устроен унитаз, чтобы при необходимости выполнять ремонт. Туалеты — это простые машины, которые используют простую рычажную систему и гравитацию для смывания отходов и воды.

Узнайте о компонентах унитаза, сколько стоят детали унитаза, как работает унитаз, а также несколько схем унитаза для справки.

Детали туалета Диаграмма

Хотя механика унитаза относительно проста, в нем задействовано несколько частей, как показано на этой схеме деталей унитаза:

На этой диаграмме внутренних частей унитаза показаны все отдельные части, детали и оборудование, но есть несколько основных функций, о которых вам нужно знать.

Основные части унитаза

Туалетная система состоит из трех основных частей:

  • Бачок унитаза – верхний накопительный бачок унитаза, который опирается на чашу унитаза. Он вмещает около 2 галлонов резервной воды. Установка отдельно.
  • Унитаз – удлиненный круглый сосуд для воды и отходов. Когда бак смывается, вода закручивается вокруг чаши и удаляет отходы под действием силы тяжести.
  • Сиденье для унитаза – сиденье поставляется с крышкой, петлями и болтами для крепления к унитазу.

Для работы гравитационной системы детали должны быть водонепроницаемыми. Любые детали и детали, потерявшие водонепроницаемость, приведут к протечке унитаза, а не к сливу или наполнению.

Давайте разобьем эту схему частей унитаза на каждый раздел, чтобы поближе рассмотреть части унитаза.

Детали бачка унитаза

Части бачка унитаза отвечают за запуск механизма смыва и содержат все детали смыва унитаза.

Схема деталей бачка унитаза

Эта схема бачка унитаза дает вам краткий обзор деталей, не будучи слишком сложной.

Детали бачка унитаза пластмассовые и резиновые, за исключением смывной цепи.

Внешние части бачка унитаза

Бачок унитаза состоит из нескольких внешних компонентов. Остальные находятся внутри бака.

  • Ручка унитаза – простой рычаг, запускающий процесс смыва
  • Бачок – вмещает воду для смыва унитаза и содержит элементы для смыва
  • Крышка бачка унитаза – устанавливается на бачок бачка и крепится петлями

Части внутри бачка унитаза

Внутренние части бачка унитаза имеют наибольшее количество подвижных частей. Многие проблемы с давлением и наполнением воды возникают из-за сломанных частей в бачке унитаза.

  • Смывной клапан – резиновая пробка, закрывающая бачок от смыва
  • Рычаг отключения – пластиковый или металлический стержень, который соединяется с ручкой унитаза и цепью
  • Подъемная цепь – крепится к рычагу отключения и поднимает заслонка, когда ручка унитаза поднимается
  • Клапан заполнения , также известный как шаровой кран, отвечает за повторное наполнение бачка после смыва унитаза и подключается к водопроводу
  • Поплавковый шар и стержень – плавающий шар, который прикрепляется к наливному клапану и заставляет клапан закрываться, когда вода достигает максимального уровня дополнительная вода в чашу
  • Переливная трубка – отводит воду, если наполнительный клапан или поплавковый шар и стержень выходят из строя

Анатомия бачка унитаза компактна, но в нем достаточно места для хранения достаточного количества воды для смыва в унитазе.

Части унитаза

Компоненты унитаза встроены в конструкцию и не имеют движущихся частей. Эта нижняя половина унитаза использует гравитацию для перемещения отходов через сифоны унитаза.

Унитаз

На этой простой схеме унитаза показано, как работает унитаз.

На схеме чаши унитаза показано, как вода течет по внутренней трубе и по сифону в основной канализационный сток.

Внутренние детали унитаза

Ни одна из внутренних частей унитаза не двигается. Все они встроены в конструкцию туалета.

  • Прокладка клапана створки – соединение между бачком и чашей, где находится клапан створки струя — большая водометная струя, расположенная вдоль края, которая сбрасывает воду через главный люк
  • Трап – путь воды через нижнюю часть унитаза перед попаданием в сифон
  • Выход – основание чаши, где фланец унитаза соединяется с трубой пола
  • Фланец унитаза – резиновое кольцо, которое соединяется с водосточной трубой и крепит унитаз к полу; фланцы требуют воскового кольца для полной герметизации

Детали наружной сантехники туалета

Эта сантехника включает в себя детали, связанные с тем, как чистая вода соединяется с унитазом и как грязная вода выходит из унитаза.

Туалетная сантехника

  • Шланг для пресной воды – идет от стены, которая соединяет линию пресной воды с наливным клапаном
  • Запорный клапан – клапан закрывает шланг для пресной воды и позволяет
  • Основной слив – где использованная туалетная вода сливается в канализационную трубу и находится прямо под фланцем унитаза

Сиденье унитаза

На этой базовой схеме показаны детали наиболее распространенных сидений унитаза.

Детали сиденья для унитаза:

  • Крышка – закрывает сиденье унитаза и предотвращает падение предметов в унитаз – соединяется с унитазом и позволяет сиденью и крышке двигаться вверх и вниз
  • Болты – крепят петли к унитазу
  • Крышки болтов – пластиковые детали, защищающие болты от намокания

Таблица стоимости деталей унитаза

Эта таблица дает вам примерное представление о том, сколько стоят детали унитаза. Эти цены являются средними для стандартных деталей унитаза среднего класса.

Toilet Part Average Part Price
Toilet tank $120
Toilet tank lid $40
Toilet bowl $150
Toilet seat $20
Toilet handle $7
Trip lever $8
Lift chain $3
Fill valve $13
Float ball and rod $8
Пополнительная трубка $ 2
Трубка переполнения $ 6
Туалет.0208 2 $
Шланг для пресной воды для унитаза 10 $

Как работает туалет

Изучение принципа работы унитаза поможет вам понять, как все части смывного унитаза работают вместе.


Нажмите на ручку

Это поднимет сливной клапан и позволит воде вытечь из бачка унитаза.


Вода наполняет чашу

Вода течет через отверстия в ободе и циркулирует в чаше. Струя сифона выталкивает воду от края к сифону.


Отходы смываются через лоток

Гравитация заставляет воду двигаться по лотку, унося мусор.


Всасывание перемещает воду в канализацию

Всасывание происходит под действием силы воды и гравитационного притяжения. Он проталкивает жидкость через сифон, который смывает воду в основной сток.


Наполнитель для унитаза водой

Наполнительный клапан активирует и наполняет накопительный бак. Трубка пополнения направляет воду в трубку перелива и снова наполняет чашу водой.


Поплавковый клапан поднимается

Затем бак наполняется водой до тех пор, пока поплавковый клапан не поднимется до полного положения, сообщая клапану заполнения о закрытии.


Часто задаваемые вопросы (FAQ)FAQ

Являются ли детали для ремонта унитаза универсальными?

Существуют универсальные ремонтные комплекты для унитазов, которые подходят для большинства унитазов и заменяют сломанные детали в бачке. Вам понадобится несколько инструментов для установки деталей, в том числе разводной ключ.

Сколько стоит замена деталей бачка унитаза?

Комплект для ремонта унитаза стоит около 20 долларов и поставляется со всеми деталями, необходимыми для замены компонентов бачка. Вы можете использовать те части, которые вам нужны, а остальные сохранить для запасных частей.

Где я могу найти детали туалета?

Вы можете найти стандартные запасные части для унитаза в крупных хозяйственных магазинах, таких как Lowe’s или Home Depot. Walmart также предлагает запасные части.

Можно ли починить треснувший фланец унитаза?

Вы можете отремонтировать фланец унитаза. Купите фланец из ПВХ или АБС, который будет устойчив к растрескиванию. Если ваш туалетный фланец слишком низкий, вы можете получить удлинитель фланца. Тем не менее, провисший черный пол может быть проблемой, требующей ремонта или замены пола.

Сколько стоит ремонт туалета?

Если вы нанимаете сантехника, рассчитывайте, что вы заплатите более 100 долларов в час за два часа ремонта. Если вы делаете это сами, все, что вам нужно, это запчасти. Универсальный ремкомплект стоит около 20 долларов, а современный фланец и уплотнение — около 30 долларов.

Части унитаза: заключение

Существует несколько способов ремонта унитаза, которые можно выполнить самостоятельно, не вызывая сантехника. Если ваш унитаз засорился, вы можете использовать вантуз или сантехнический змеевик. Если ваша ручка шевелится и ничего не происходит, снова подсоедините цепь к ручке или наливному клапану.

Если вокруг основания унитаза на полу скапливается вода, возможно, потребуется заменить восковое кольцевое уплотнение. Это может быть треснувший фланец, если это не восковое кольцо. Восковые кольца универсальны и стоят около 5 долларов.

Замена треснувшего фланца может оказаться сложной задачей, поэтому лучше вызвать профессионального сантехника. Если вы решили заняться ремонтом треснувшего фланца, вы можете приобрести комплект фланца для унитаза, который будет поставляться с полными инструкциями по установке.

Если ваш бачок или чаша треснули, вы можете заменить любой компонент, не покупая унитаз целиком, хотя иногда компоненты стоят столько же, сколько новый унитаз.

Многие части унитаза (3 схемы: бачок, унитаз и водопровод)

147 акции

  • Фейсбук
  • Флипборд

Когда вы становитесь домовладельцем или арендуете его у плохого арендодателя, вы в конечном итоге немного знакомитесь с работой туалета. Я знаю, что делал ремонт.

Причина в том, что иногда просто нет времени ждать сантехника. Вам нужно попытаться исправить что-то немедленно, поэтому вы открываете ящик с инструментами и разбираетесь. Иногда это исправляется, а иногда нет.

Независимо от того, ремонтируете ли вы ванную комнату, строите новую или просто устанавливаете новый унитаз, может оказаться полезным ознакомиться с подробной схемой, на которой показаны все части унитаза. Ниже представлена ​​наша обширная и подробная схема с указанием и маркировкой бачка, унитаза и сантехники, за которой следует описание всех частей.

Связанный: Топ 15 туалетных брендов | Интернет-магазины туалетов | Типы клапанов для наполнения туалета | Типы сиденья для унитаза | Типы запорной арматуры для мойки

Полный обзор унитаза

Рычаг отключения:  Металлический стержень, соединенный с ручкой унитаза.

Крышка бачка: Крышка бачка унитаза.

Цепочка: Соединяет уровень срабатывания с заслонкой.

Поплавковый шар: Перемещается вверх и вниз вдоль заливного клапана унитаза.

Запасная трубка:  Впрыскивает воду в чашу после промывки.

Откидной клапан:  Он поднимается, когда ручка унитаза нажимается вниз, и предотвращает постоянное попадание воды в чашу унитаза.

Прокладка промывочного клапана: Позволяет воде поступать в чашу при промывке.

Чехол на сиденье:  Размещается на сиденье в качестве защитного барьера от возможных микробов, находящихся на сиденье.

Сиденье:  Откидной блок, прикрепленный к чаше, на котором может сидеть пользователь.

Основание: Дно унитаза.

Болт для унитаза: Длинные винты, которые соединяют фланец с унитазом.

Фланец для унитаза:  Также известный как фланец для унитаза, тип фланца, используемый для крепления унитаза к полу и соединения сливного отверстия унитаза со сливной трубой.

Запорный клапан: Также называемый запорным клапаном, он используется для перекрытия воды во время аварийной ситуации или ремонта.

Гибкий шланг: Труба для транспортировки воды.

Наливной клапан:  Место, где вода вытекает из линии подачи и наполняет бак после промывки.

Шаровой кран:  Также называемый шаровым краном или поплавковым клапаном, он используется для заполнения резервуаров для воды и предотвращения перелива.

Ручка унитаза: Инструмент для смыва.

Схема поперечного сечения унитаза

Ручка унитаза: Инструмент для смыва.

Рычаг отключения: Металлический стержень, соединенный с ручкой унитаза.

Поплавковый стержень: Горизонтальный стержень, соединенный с поплавковым шаром и клапаном заполнения.

Запасная трубка:  Впрыскивает воду в чашу после промывки.

Поплавковый шар: Перемещается вверх и вниз вдоль заливного клапана унитаза.

Чаша: Открытый сосуд под сиденьем унитаза, который можно смыть водой.

Переливная труба: Устройство безопасности, используемое для предотвращения выхода воды из бачка унитаза.

Отверстия в ободе: Отверстия под краем сиденья унитаза.

Восковое кольцо: Восковое кольцо находится между фланцем и дном унитаза.

P-Trap Pipe: U-образная часть трубы, удерживающая воду и предотвращающая попадание зловонных газов в унитаз.

Дренажная труба: Перекачивает сточные воды и грязные воды, улучшая циркуляцию воздуха и предотвращая засорение.

Гибкий шланг: Труба для подачи воды.

Запорный клапан: Также называемый запорным клапаном, он используется для перекрытия воды во время аварии или ремонта.

Прокладка промывочного клапана:  Позволяет воде поступать в чашу при промывке.

Откидной клапан:  Он поднимается, когда ручка унитаза нажимается вниз, и предотвращает постоянное попадание воды в чашу унитаза.

Наливной клапан:  Место, где вода вытекает из линии подачи и наполняет бак после промывки.

Шаровой кран:  Также называемый шаровым краном или поплавковым клапаном, он используется для заполнения резервуаров для воды и предотвращения перелива.

Иллюстрация внутренней части бака

Рычаг отключения:  Металлический стержень, соединенный с ручкой унитаза.

Ручка унитаза: Инструмент для смыва.

Регулировочный винт стержня поплавка: Устройство, используемое для затягивания или ослабления стержня поплавка.

Поплавковый стержень: Горизонтальный стержень, соединенный с поплавковым шаром и клапаном заполнения.

Запасная трубка: Впрыскивает воду в чашу после промывки.

Переливная трубка: Сливает воду прямо в унитаз.

Поплавковый шар:

Перемещается вверх и вниз вдоль заливного клапана унитаза.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
