Подключение варочной панели к электросети

Довольно часто, заказав новую кухню со встроенной техникой вы, после монтажа, обнаруживаете, что техника, в том числе варочная панель, не подключена.

Зачастую, монтажники кухонных ганрнитуров не берут на себя ответственность за подключение даже гораздо более простых кухонных электроприборов, которые достаточно просто включить в розетку или же выставляют за эту услугу необоснованно высокую цену.

Сегодня я расскажу, как просто подключить электрическую варочную панель к электросети самостоятельно. Это будет полезно знать не только тем, кто хочет выполнить монтаж своими руками, но и тем, кто хочет полностью контролировать процесс установки плиты мастером.

Итак, после ухода монтажников кухни вы, коре всего, увидите следующую картину:


Либо же варочная поверхность будет вмонтирована в столешницу, но опять же не подключена к сети.


Сейчас мы вместе, пошагово, очень подробно рассмотрим все этапы подключения электрической варочной панели к сети, на примере модели Gorenje ECT6SY2W, чтобы вы могли подключить её сами.



В первую очередь узнаём, какие условия для подключения у нас имеются:

1. Какой электрический кабель проложен на кухню, его марку, сечение и количество жил? (Подробно, какой должна быть электропроводка для электроплиты или варочной панели, мы рассказывали ЗДЕСЬ)

На этом этапе мы выясняем, какой тип подключения нам доступен (Количество фаз, максимальная мощность и т.д.)

В нашем случае, для подключения заложен трехжильный кабель сечением 6мм.кв. Таким образом, нам доступно однофазное подключение плиты, с максимальной мощностью около 9кВт.

2. Смотрим как оформлен вывод электри.ческого кабеля из стены. Обычно бывает несколько вариантов:

— установлена силовая розетка

— установлена распределительная коробка, в которой прячется соединение

— сделан простой электрический вывод из стены

 Таким образом решаем, как именно будем выполнять подключение.

В нашем случае, заранее установлена комбинированная розетка, включающая в себя и силовую розетку для электрической плиты и «евро» розетку для отдельной духовки. Подробнее о монтаже такой розетки мы писали ЗДЕСЬ.

Если у вас будет стоять распределительная коробка, посмотрите ЭТУ нашу статью, в которой подробно расписан аналогичный пример подключения электроплиты.

3. Переходим к осмотру варочной панели. В первую очередь, нас интересует доступные варианты подключения и наличие в комплекте поставки проводов для подсоединения к сети.

Для этого смотрим схему подключения, которая чаще всего располагается рядом с клеммной коробкой, на тыльной стороне.

Наша плита Gorenje поддерживает одно- и двухфазное подключение, это видно из схемы монтажа.



 Кабеля для подключения варочной поверхности к сети в комплекте нет, поэтому его необходимо приобрести отдельно. Какой марки и сечения провод лучше купить, вы узнаете из ЭТОЙ статьи.

В нашем случае, мы будем использовать для монтажа трехжильный провод ПВС сечением 6мм.кв.

Кроме того, так, как у нас для подключения установлен силовой разъем — розетка, заранее подготавливаем шнур питания, устанавливая на него соответствующую силовую вилку, подробнее об этом читайте ЗДЕСЬ.

 Выполнив все эти пункты, можно переходить непосредственно к подключению варочной панели. В нашем случае, необходимо подключить к ней трехжильный питающий провод ПВС с силовой вилкой на конце, которую затем просто воткнуть в розетку.

Главная сложность, в подключении варочной поверхности заключается в том

, что очень важно не просто правильно подсоединить провода к разъемам плиты, но и грамотно организовать прокладку питающего кабеля.

У нас в примере, монтаж осложняется тем, что плита располагается в столешнице кухни на стыке напольных кухонных шкафов, при этом сразу под плитой находятся выдвижные ящики и места для прокладки провода остается очень мало. Кроме того, велика вероятность того, что кухонная утварь в выдвижных ящиках, может повредить кабель, в процессе эксплуатации кухни.

Поэтому, в первую очередь, нам необходимо продумать, как удачнее всего проложить провод. Розетка для плиты располагается в цоколе кухни (нижняя часть кухонного гарнитура, в месте расположения ножек напольных шкафов), кабель необходимо протянуть к ней.

Обычно, напольные кухонные шкафы устанавливаются не вплотную к стене, за ними всегда оставляют технологический зазор, вот там, и лучше всего проложить питающий кабель.

Для его защиты от повреждений, мы будем прокладывать провод в электротехнической ПВХ трубе, диаметром 16мм. Для этого делаем сквозное отверстие в задней стенке кухонного шкафа, как показано на изображении ниже.

После чего, устанавливаем варочную плиту на место и снимаем выдвижные ящики шкафа под ней, для того, чтобы удобнее было выполнять монтаж. Теперь становится видно, куда необходимо подвести питающий провод.

Замеряем длину защитной трубы и устанавливаем крепления для неё, прикручивая их к стенке шкафа. Далее, отрезаем кусок ПВХ трубы необходимой длины и фиксируем его в креплениях, предварительно проложив в нем питающий провод.

Второй конец провода, с силовой вилкой, подводится к розетке, в цоколе кухни. Если же ваша силовая розетка, обязательно читайте о том, как можно перенести розетку для электроплиты.

Подготавливаем провода к подключению к контактам варочной панели. Снимаем защитную изоляцию так, чтобы длины жил хватало для подключения к клеммам. За точку отсчета принимаем фиксатор-скобу, которым зажимается провод. Затем, нам необходимо снять изоляцию с жил, чтобы можно было подключить проводники в клеммам электроплиты.

Так как провод многожильный, крайне желательно обжать его, используя наконечники НШВИ или пропаять. Если же у вас нет для этого специализированного инструмента, продолжайте монтаж, только будьте особенно аккуратны с подключением проводов к клеммам.

Приступаем к подсоединению проводов к контактам панели. Схема, представленная рядом с клеммной коробкой,  сообщает о всех возможных способах подключения варочной панели Gorenje.

Панель поддерживает одно- и двухфазное подключение, но так как у нас однофазная подводка на кухню, мы выбираем однофазный вариант монтажа (правый вариант на схеме).

Согласно нему:

Клеммы 2 и 3 соединяются перемычкой и к ним подключается фазу (КОРИЧНЫВЫЙ провод). (Перемычка находится в коробке подключения плиты)

 К клемме 4 подключается ноль (СИНИЙ провод).

 К клемме со значком заземления подключаем защитный ноль – заземление (ЖЕЛТО-ЗЕЛЕНЫЙ провод).

После чего, зажимаем провод скобой-фиксатором, как показано на изображении ниже. От надежности крепления провода напрямую зависит безопасность всех соединений в будущем.

Закрываем контакты подключения крышкой и устанавливаем варочную панель на место. На этом её подключение завершено.

Теперь можно подсоединить силовую вилку к разъему розетки и включить варочную поверхность, проверив правильность подключения.

Как видите, ничего особо сложного в монтаже варочной панели нет и вы, вполне, обладая минимальными навыками и инструментом, сможете сделать это сами.

Если же у вас остались вопросы или замечания по подключению и монтажу варочной панели или вы столкнулись с проблемой не описанной в данной статье – обязательно пишите об этом в комментариях, постараюсь оперативно ответить.

Подключение варочной панели к электросети

Подключение варочной панели к электросети

Варочная панель отличается от своих предшественников, традиционных газовых и электроплит, улучшенным функционалом, легкостью в управлении, экономичностью и красивым внешним видом. Подключение варочной панели вместо электроплиты своими силами трудностей не вызывает, но есть ряд нюансов, которые необходимо учитывать.

Особенности подключения

Чтобы при установке не наделать ошибок и не лишиться гарантии производителя, работы необходимо проводить с соблюдением условий, которые прописаны в ПУЭ. Следовательно, требуется линия с кабелем соответствующего сечения, и защитным автоматом, установленным на нем. На конце линии будет либо клеммная коробка, в которой соединяются провода, либо специальная розетка.

Будьте готовы к тому, что сетевой шнур в комплектации не предусмотрен. И жадность производителей тут ни при чем, просто подключение осуществляется по разным схемам. Поэтому шнур придется купить.

Необходимое оборудование и инструменты

Прежде чем приступить к выполнению работ, нужно заранее подготовить все необходимое. Главное, без чего не обойтись в таком важном деле, — прибор, чтобы мерить напряжение. Пусть это будет мультиметр, с минимальным набором функций и невысокой ценой. В крайнем случае подойдет индикаторная отвертка. А остальной инструмент найдется в каждом доме:

  • • Набор отверток.
  • • Пассатижи и кусачки.
  • • Острый нож для зачистки изоляции.
  • • Электродрель и рулетка.

Если стены из бетона или кирпича, тогда понадобится перфоратор с насадкой в виде коронки. Иначе монтаж розетки займет много сил и времени.

Что еще нужно для подключения электрической варочной панели? Подготовить специальную розетку, обычная не подойдет, плюс вилка для плит, кабель электропроводки для подключения непосредственно с распредщитка, дифференциальный автомат, провод ПВС, если в комплектации провода не предусмотрены. И обычный набор электрика: изолента, кабельный наконечник для опрессовки, термоусадочная трубка.

Важно! Все оборудование для монтажа подбирается с учетом мощности оборудования.

Перечень подготовительных работ

Перед тем, как осуществить электроподключение электрической варочной панели, необходимо провести подготовительные работы. Их очередность должна быть следующей:

  • • Прокладываем электрический кабель от щитка.
  • • Подключаем розетку.
  • • Выполняем установку автоматического выключателя, подсоединяем провода.
  • • Подключаем гибкий кабель к ВП и вилку.
  • • Проверяем работоспособность подключения.

Если в помещении выполнен ремонт, то прокладку выполняем с помощью кабель-каналов. Согласно правилам техники безопасности, скрытая установка предпочтительней, однако в деревянном доме кабель прокладывается снаружи.

Розетку устанавливаем с учетом особенностей столешницы. Стандартно её крепят на высоте 90 см от пола. Но можно расположить под дном кухонного шкафа. Когда подготовительные работы завершены, можно приступать к монтажным работам. Перед этим, в обязательном порядке, отключаем защитно-коммутационный аппарат в электрощитке. Опускаем рычаг и убеждаемся в отсутствии напряжения с помощью мультиметра или индикаторной отвертки.

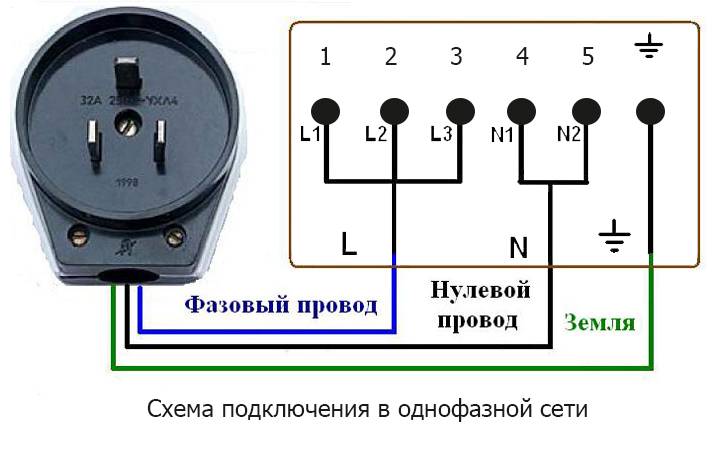

Схема подключения индукционной варочной поверхности

Установка и подключение индукционной ВП имеет свои особенности и нюансы. Производители данного оборудования отдельным пунктом прописывают требование, что оно должно производиться специалистами. Их услуги дороги, но если решили подключить панель своими руками то необходимо ознакомиться с техническими требованиями, с типом и характеристиками используемого оборудования.

Поскольку рассматриваем варианты мощностью от 3,5 кВт до 8, то и сечение проводов должно быть соответствующим. Для питания используют силовой 3-х жильный кабель с медной жилой 3х6 мм ², у которого изоляция и оболочка выполнена из ПВХ-пластика(ВВГ-П; ВВГ 3х6).

Обычные бытовые розетки для подключения данного оборудования использовать нельзя.

В качестве соединительного провода применяют марку ПВС 3х6 с тремя токопроводящими жилами из медной или медной луженой проволоки, изоляция и оболочка которого выполнена из ПВХ-пластика.

О схеме подключения и маркировки было сказано выше, поэтому можно сразу переходить к практике.

Необходимый набор инструментов и перечень подготовительных работ остается прежним, как и при подключении электрической ВП.

Действия, необходимые для подключения панели, будут следующими:

На обратной стороне индукционной поверхности при помощи отвертки откручиваем металлическую пластину

Соединяем клеммы под номером 1,2,3 посредством перемычек, которые входят в комплектацию, после чего заводим на клемму коричневый или черный фазный провод.

Далее перемычка на 4и5 клеммы и присоединяем синий нулевой провод.

К защитной клемме (заземление) – желто-зеленого цвета.

Проводим установку оборудования на место, проверяем надежность крепления кабеля и функционирование устройства.

Когда вилка для индукционной варочной панели идет в комплектации с кабелем, её необходимо проверять на предмет подключения контактов, которое может не совпадать с соединением проводов в розетке. Обычно современная техника не позволяет вольное (туды/сюды) подключение, но ясность нужна. Поэтому на всякий случай разбираем и проверяем соответствие подключения мультиметром. При несовпадении меняем провода местами.

Схемы, выбор кабеля, вилка, розетка

Современная встраиваемая техника надежна и заслуживает доверия, однако рано или поздно выйдет из строя и её придется заменить. Подумать об этом нужно уже сейчас. Поскольку мощность варочных панелей от сети 220 – важный технический показатель, на который следует ориентироваться при выборе сечения кабеля, лучше сразу предусмотреть запас по сечению. Тогда в будущем появится возможность подключить более мощное кухонное оборудование.

Вспоминаем требования по установке: варочная панель должна подключаться по отдельной линии, идущей от распредщита. Поэтому кабель покупаем трехжильный, медный, марку выбираете сами (ВВГнГ-Ls либо NYM). Главное правильно подобрать сечение. Для однофазных плит эта цифра не меньше 6 мм ². При прокладке оставляем запас на случай повреждения.

В случае пробоя изоляции, простые автоматы не могут обеспечить должную защиту, поэтому такое оборудование должно подключаться через дифавтомат или УЗО+автомат, где ток утечки 30мА. В распределительном щитке фазный провод(коричневый, черный, белый) линии питания подключаем к нижней клемме автомата, на которой отсутствует символ N, либо есть цифра 2. Клемму с N соединяем с нулевой жилой синего цвета. Желто-зеленую жилу – к свободной клемме шины защитного заземления.

На этом этапе уже можно наложить штукатурку и провести отделочные работы. Плита – это то место, которое нуждается во влажной уборке. Поэтому вилка будет предпочтительней, чем подключение кабеля непосредственно к панели. Значит монтируем розетку, и лучше сделать это на высоте 90 см от пола. Выше нельзя. В идеале сбоку от прибора. Для маломощных поверхностей подойдет евророзетка и такая же вилка. Хотя не исключено, что она будет греться, потому что запаса мощности нет. Кроме того, трех жильный кабель сечением 6 мм ² завести в неё достаточно проблематично. Следовательно, лучше брать модель помощнее, например РЕКСАНТ с номинальным током 40 А. Теперь разбираем, как подключить варочную панель к обычной розетки. Проводим зачистку жил от изоляции в клеммной коробке и подключаем по такой схеме: коричневую соединяем с «L», нулевую синюю к «N».

Хотя в розетке это не критично, главное жилу заземления подключить к центральной клемме сверху. Ошибиться трудно, на ней есть знак заземления (три параллельно расположенные черточки, уменьшающиеся к низу, а к верхней примыкает вертикальная линия)

Если в комплекте поставки отсутствует сетевой шнур с вилкой, то изготавливаем его сами. Для этого заранее необходимо приобрести силовой провод. Идеальный вариант – ПВС 3х2,5 (гибкий медный провод со скрученными жилами и изоляцией из поливинилхлорида). Вилку лучше взять трехконтактную, у которой также имеется заземление.

Раскручиваем корпус вилки, заводим один конец провода. Делаем зачистку оболочки острым ножом, а многопроволочную жилу опрессовываем посредством кабельного наконечника. А вот пассатижи в этом случае применять нельзя, либо зажмете недостаточно, либо деформируете жилу.

Схема подсоединения аналогичная: фазный и нулевой провод подключаем к основной контактной группе, заземление – к РЕ. Далее закрепляем провод и собираем корпус вилки.

Теперь нужно подключить другой конец провода к прибору. На задней стороне оборудования всегда есть схема подключения, либо это наклейка, либо штамповка . Символ заземления везде обозначается одинаково, во избежание путаницы. Фаза в электрике обозначается символом «L», а ноль – «N». В многофазных сетях символ может быть дополнен порядковыми номерами.

Символ 1N обозначает однофазную схему, её и будем использовать для подключения. В этом случае провод имеет 3 жилы, значит клеммы 1, 2, 3 и 4, 5 соединяем между собой последовательно. Для чего в комплектации предусмотрены медные и латунные перемычки. Как правило, они находятся в одном кармашке с клеммами. Если этого не сделать, то будет нагреваться только часть варочной поверхности. Когда перемычка отгорит из-за плохого контакта, произойдет то же самое.

Порядок следующий:

  • • Удаляем с провода защитную оболочку.
  • • Острым ножом снимаем с жилы изоляцию, если она одна, и опрессовываем, в случае многожильного провода.
  • • Коричневую жилу подключаем к L3.
  • • Синюю – к 5 минусовой клемме.
  • • Желто-зеленую соединяем с «РЕ» (земля).

Далее провод надежно крепится, а варочная поверхность устанавливается на постоянное место. Варочная панель отличается от своих предшественников, традиционных газовых и электроплит, улучшенным функционалом, легкостью в управлении, экономичностью и красивым внешним видом. Подключение варочной панели вместо электроплиты своими силами трудностей не вызывает, но есть ряд нюансов, которые необходимо учитывать. Особенности подключения

Чтобы при установке не наделать ошибок и не лишиться гарантии производителя, работы необходимо проводить с соблюдением условий, которые прописаны в ПУЭ. Следовательно, требуется линия с кабелем соответствующего сечения, и защитным автоматом, установленным на ней. На конце линии будет либо клеммная коробка, в которой соединяются провода, либо специальная розетка.

Будьте готовы к тому, что сетевой шнур в комплектации не предусмотрен. И жадность производителей тут ни при чем, просто подключение осуществляется по разным схемам. Поэтому шнур придется купить.

Необходимое оборудование и инструменты

Прежде чем приступить к выполнению работ, нужно заранее подготовить все необходимое. Главное, без чего не обойтись в таком важном деле, — прибор, чтобы мерить напряжение. Пусть это будет мультиметр, с минимальным набором функций и невысокой ценой. В крайнем случае подойдет индикаторная отвертка. Главное узнать, где фаза, а где ноль. Такая функция ей вполне по силам. А остальной инструмент найдется в каждом доме:

  • • Набор отверток.
  • • Пассатижи и кусачки.
  • • Острый нож для зачистки изоляции.
  • • Электродрель и рулетка.

Если стены из бетона или кирпича, тогда понадобится перфоратор с насадкой в виде коронки. Иначе монтаж розетки займет много сил и времени.

Не забываем про такие мелочи, как вилка, розетка, гильзы и приспособление для опрессовки, изолента и т.д.

Важно! Все оборудование для монтажа подбирается с учетом мощности оборудования.

Перечень подготовительных работ

Перед тем, как осуществить электроподключение электрической варочной панели, необходимо провести подготовительные работы. Их очередность должна быть следующей:

  • • Прокладываем электрический кабель от щитка.
  • • Подключаем розетку.
  • • Выполняем монтаж автомата, подсоединяем провода.
  • • Подключаем гибкий кабель к ВП и вилку.
  • • Проверяем работоспособность подключения.

Если в помещении выполнен ремонт, то прокладку выполняем с помощью кабель-каналов. Согласно правилам техники безопасности, скрытая установка предпочтительней, однако в деревянном доме кабель прокладывается снаружи штукатурки.

Розетку устанавливаем с учетом особенностей столешницы. Стандартно её крепят на высоте 90 см от пола. Но можно расположить под дном кухонного шкафа.

В общем-то все подготовительные работы завершены. Не забываем обесточить линию, для чего отключаем автомат. В отсутствии напряжения убеждаемся имеющимся в наличии прибором.

Схемы, выбор кабеля, вилка, розетка

Современная встраиваемая техника надежна и заслуживает доверия, однако рано или поздно выйдет из строя и её придется заменить. Подумать об этом нужно уже сейчас. Поскольку мощность варочных панелей от сети 220 – важный технический показатель, на который следует ориентироваться при выборе сечения кабеля. Лучше сразу предусмотреть запас по сечению. Тогда в будущем появится возможность подключить более мощное кухонное оборудование.

Вспоминаем требования по установке: варочная панель должна подключаться по отдельной линии, именно по отдельной, идущей от счетчика. Поэтому кабель покупаем трехжильный, медный, марку выбираете сами (ВВГнГ-Ls либо NYM). Главное правильно подобрать сечение. Для однофазных плит эта цифра не меньше 6 мм ². Почему? Да потому что варочная поверхность берет на себя от 3000 до 7000 Вт. Поэтому, чтобы выдержать такое напряжение, особенно если включены 3 или 4 конфорки одновременно, нужно сечение не меньше шестерки.

В интернете несложно найти таблицу, с помощью которой легко подобрать сечение и автомат в зависимости от мощности оборудования. И не забываем оставить запас по длине на случай повреждения. В распределительном щитке фазный провод(коричневый, черный) линии питания подключаем к нижней клемме автомата, на которой отсутствует символ N, либо есть цифра 2. Клемму с N соединяем с нулевой жилой синего цвета. Желто-зеленую жилу крепим к свободной клемме шины защитного заземления. На этом этапе уже можно наложить штукатурку и провести отделочные работы. Плита – это то место, которое нуждается во влажной уборке. Поэтому вилка будет предпочтительней, чем подключение кабеля непосредственно к панели. Значит монтируем розетку, и лучше сделать это на высоте 90 см от пола. Выше нельзя. В идеале сбоку от прибора. Для маломощных поверхностей подойдет евророзетка и такая же вилка. Хотя не исключено, что она будет греться, потому что запаса мощности нет. Кроме того, трех жильный кабель сечением 6 мм ² завести в неё достаточно проблематично. Следовательно, лучше брать модель помощнее, например РЕКСАНТ с номинальным током 40 А.

Теперь разбираем, как подключить варочную панель к обычной розетки. Проводим зачистку жил от изоляции в клеммной коробке и подключаем по такой схеме: коричневую соединяем с «L», нулевую синюю с «N». Хотя в розетке это не критично, главное жилу заземления подключить к центральной клемме сверху. Ошибиться трудно, на ней есть знак заземления (три параллельно расположенные черточки, уменьшающиеся к низу, а к верхней примыкает вертикальная линия)

Если в комплекте поставки отсутствует сетевой шнур с вилкой, то изготавливаем его сами. Для этого заранее необходимо приобрести силовой провод. Идеальный вариант – ПВС 3х2,5 (гибкий медный провод со скрученными жилами и изоляцией из поливинилхлорида). Вилку лучше взять трехконтактную, у которой также имеется заземление.

Раскручиваем корпус вилки, заводим один конец провода. Делаем зачистку оболочки острым ножом, а многопроволочную жилу опрессовываем посредством гильзы и специального пистолета. Провод, в этом случае, не будет расползаться в разные стороны при затяжке болтов, что дает качественный контакт.

Схема подсоединения аналогичная: фазный и нулевой провод подключаем к основной контактной группе, а на верхний контакт садим контур заземления. Полученную сборку закрываем крышкой, закрепив перед этим провод перемычкой, закручиваем болт. Для душевного спокойствия и большей безопасности можно заизолировать провода на входе.

Теперь займемся подключением провода к прибору. Разворачиваем ВП обратной стороной, находим разборную коробку с клеммами и отворачиваем крышку. В ней будем делать перемычку на 220 В, поскольку провод европейского стандарта, а нам нужно его адаптировать под однофазную схему подключения и при этом не лишиться гарантии производителя. Специальная металлическая перемычка (медная или латунная) находится в этой же коробке. Достаем её отверткой и соединяем два контакта по схеме, которая есть на обратной стороне в виде наклейки или штамповки. Ставим одну перемычку на первую и вторую фазу, а другую – на четвертую и пятую клеммы(ноль).

Порядок такой:

  • • Удаляем с провода защитную оболочку.
  • • Острым ножом снимаем с жилы изоляцию, если она одна, и опрессовываем, в случае многожильного провода.
  • • Коричневую жилу подключаем к силовой клемме.
  • • Синюю – к нейтрали.
  • • Желто-зеленую соединяем с «РЕ» (земля).

Далее провод надежно крепим, а варочную поверхность опускаем в нишу на постоянное место. В комплекте обычно идет клеящая мягкая лента, которую необходимо наклеить по периметру, согласно инструкции. Вот собственно и все. Испытываем электрооборудование под нагрузкой (можно включить все конфорки одновременно) и проверяем электротехнические устройства на нагрев. Констатируем отсутствие проблем и присваиваем себе звание электрика третьего разряда. Что надо знать о подключении индукционной ВП

Подключение индукционной ВП выполнить несложно, но есть некоторые нюансы, которые надо знать. Производители предупреждают, что оно должно производиться специалистом. Но это не про нас. Читаем требования, изучаем инструкцию и делаем сами.

Начинаем с того, что поворачиваем прибор задней стороной, при помощи фигурной отвертки откручиваем болтик и снимаем крышку, где расположены клеммы для подключения. Там видим значок заземления, две силовые ветки L1, L2 и нейтраль.

Кабель может быть 5-ти жильным. В инструкции изображены схемы подключения, которые используются в разных странах. Как правило, черная и коричневая жилы – фазные, синяя и белая – ноль, а пятая заземление (желто-зеленая). Для нашей страны они просто соединены попарно. Получается обычное однофазное соединение. Поэтому так и подключаем, затем ставим крышку на место и закручиваем. Вилка для индукционной варочной панели идет в комплекте с кабелем, поэтому о её покупке беспокоиться не придется. И это хорошо, потому что обычные бытовые варианты не про этот случай.

Подведем итог: перечень работ, набор инструментов и оборудование для подключения индукционной поверхности те же, что были описаны выше. Сечение проводов и автомат подбираем по тем же табличкам с учетом мощности прибора. Но одно отличие все же есть, и о нем обязательно нужно знать.

В индукционных плитах имеется вентилятор. С его помощью горячий воздух отводится с катушки. Чтобы он мог выполнять свою работу эффективно, под индукционной поверхностью должно быть некоторое расстояние. Поэтому, если решите поставить духовой шкаф, то под самый верх установить его не получится. Нарушение данного требования приведет к тому, что индукционная плита будет перегреваться, а вентилятор выйдет из строя.


электрическая проводка варочной панели 5-жильный кабель к 3 клеммам

спросил

Изменено 4 года, 4 месяца назад

Просмотрено 10 тысяч раз

Я подключил новую индукционную плиту и ищу подтверждение по кабелям.

В инструкциях указано, что вы можете подключить его следующим образом:

A)3 x 4 мм² трехжильный L1 N G (перемычка L1,L2,L3 внутри клеммы варочной панели при использовании 3-жильного кабеля) или B)5 x 2,5 мм² пятижильный L1 L2 L3 N G http://productdocs.smeg.it/st/PI964X/userManual/GB

В комплект поставки входит 5-жильный кабель. У меня есть 3 клеммы на розетке 45А.

Я подключил L1 L2 L3 к клемме L на розетке 45А. Все работает хорошо. Это нормально?

В качестве альтернативы у меня есть 3-жильный кабель от старой варочной панели, который я мог бы использовать, но предпочел бы не отвинчивать клеммную коробку на новой варочной панели. Не уверен, есть ли мостовые разъемы для L1 L2 L3, которые мне понадобятся с 3-жильным кабелем, поскольку у него уже есть предварительно подключенный 5-жильный кабель.

Спасибо

  • электрика

2

Клеммы L1, L2 и L3 разделены по определенной причине: во многих странах Европы (и в некоторых домах в Великобритании) есть доступ к двухфазному или трехфазному питанию, а 16А является распространенным номиналом выключателя на континенте. . Так, например, в большом доме в Германии эта же плита будет подключена ко всем трем фазам через трехфазный выключатель на 16 А. В этом случае 5-жильный кабель питал бы все три фазы, нейтраль и землю, которые подключались бы очевидным образом.

Если в вашем доме 3 фазы, вы тоже можете разделить нагрузку таким образом, используя соответствующие выключатели. На самом деле не имеет значения, какой из 3 подключен к какой фазе, если размер провода и выключатель правильный.

Или в однофазном доме вы можете подключить все 3 клеммы к одной фазе питания. Конечно, вам нужно будет использовать выключатель на 45, 48 или 50А.

7

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

кухонь — Подключение двухфазных/трехфазных плит в Нидерландах

спросил

Изменено 1 год, 8 месяцев назад

Просмотрено 3к раз

Мне нужно заменить сломанную индукционную плиту на другую той же модели (IKEA Matmässig, просто для полноты картины).

Первоначальное подключение к сети было выполнено в соответствии с выделенной ниже схемой 400 В 2L-1N, соответствующей двухфазной схеме, которая очень распространена в Нидерландах.

Единственное отличие состоит в том, что для подключения к нейтральной клемме используются как синий, так и серый провода к штекеру типа Perilex. На самой вилке серый провод соответствует контакту L3. Однако фактическое питание розетки двухфазное, и полюс, соответствующий L3 в розетке, имеет 0 вольт.

Новая версия варочной панели немного отличается. Варианты подключения включают двухфазную схему подключения 400В, а также дополнительную схему для НЛ. Мне кажется, что любой из них будет работать нормально.

Мои вопросы:

  • какая реальная разница между первой и третьей схемами, показанными ниже?
  • , если в системе Perilex есть полюс, который иногда находится под напряжением (трехфазный), а иногда нейтральный (двухфазный), не может ли это привести к досадным недоразумениям?

  • кухни
  • 240В
  • Нидерланды

15

Первоначальное подключение к сети было выполнено по выделенной ниже схеме 400 В 2L-1N, что соответствует двухфазной схеме, очень распространенной в Нидерландах.

На самом деле, обычная двухфазная установка 400 В в Нидерландах — это 2L- 2 N со второй нейтралью на том, что вы указали как контакт L3.

И это даже не собственно 2-х фазный, а 2 однофазных соединения, соединенных вместе.

в чем реальная разница между первой и третьей схемами, показанными ниже?

Разница в том, что у вас есть 2 нейтральных провода, которые, возможно, необходимо сбалансировать с соответствующим проводом под напряжением по величине тока, который они передают, по сравнению с одним нейтральным проводом.

Со старой варочной панелью (и левой схемой подключения к новой), если на вашей панели есть два автоматических выключателя типа GFCI, которые соединены вместе для питания варочной панели, есть вероятность, что оба прерывателя независимо измеряют дисбаланс между током, подаваемым на нагретый провод, и током, возвращающимся на нейтральный провод, и сделать вывод о замыкании на землю, хотя в действительности некоторый ток подается на провод под напряжением выключателя 1 и возвращается на нейтральный провод выключателя 2.

При правильной схеме подключения новой варочной панели варочная панель может гарантировать, что ток, поступающий на L1, возвращается на N1 и, соответственно, на L2/N2.

, если в системе Perilex есть полюс, который иногда находится под напряжением (трехфазный), а иногда нейтральный (двухфазный), не может ли это привести к досадным недоразумениям?

На это я не могу ответить, так как я не электрик. Но вы должны быть в состоянии сказать на панели, поставляется ли розетка Perilex с 2 или 3 фазами. Просто небезопасно вслепую подключать новый прибор, не проверив, соответствует ли питание в розетке потребностям прибора.

6

Конечно, многие думают так же. «Нейтральный — это просто нейтральный, какая разница? Все равно сзади на панели ». Но мы не вернулись к панели. Были здесь. Так что это важно.

Похоже, что они использовали 4-жильный кабель + заземление, чтобы провести 2 «горячих» (черно-коричневый) и 2 «нейтральных» (сине-серый) от панели сюда. Немного странно, но нормально.

, если в системе Perilex есть полюс, который иногда находится под напряжением (трехфазный), а иногда нейтральный (двухфазный), не может ли это привести к досадным недоразумениям?

Да, ты чертовски прав! Я бы ожидал, что , по крайней мере, для проводов, которые будут окрашены, заклеены лентой или покрыты рукавами, чтобы указать на их функциональность.

Итак… Первое, что вам нужно сделать, это заглянуть в потребительский блок и УБЕДИТЬСЯ, что это действительно так, и что серый кабель заканчивается на нейтральной полосе. Потому что, если он перейдет в горячую фазу, он «взорвется».

В любом случае, если и синий, и серый идут на нейтральную полосу, то можно подключить как на схеме 3.

в чем реальная разница между первой и третьей схемами, показанными ниже?

Варочная панель подключена таким образом, что ток на клемме 1 возвращается на клемму 4*, а ток на клемме 2 возвращается на клемму 5*.

Таким образом, каждый горячий провод возвращает свой ток на отдельную нейтраль.

Это очень важно, если в доме однофазная проводка с обоими горячими проводами при одинаковом фазном потенциале (между ними 0 вольт). Если оба попытаются вернуться по одному и тому же нейтральному проводу, это приведет к перегрузке этого нейтрального провода.

«Но это будет не 1 нейтральный провод, а 2 параллельных нейтрали!» Вы так уверены? Кто сказал, что один из этих нулевых проводов не оборвался или не имел плохого контакта? Чего вы хотите, если обрывается нейтральный провод, так это чтобы плита перестала работать, чтобы человек пошел и починил ее. Если один нейтральный провод выходит из строя незаметно, другой бесшумно перегружается. Вот почему распараллеливание не разрешено (без экзотических защит, таких как слияние).

Очевидно, это не имеет значения, если 2 горячих точки находятся на разных фазах. Но это позволяет без проблем переставлять фазы.


* или эти, наоборот.

2

Секреты варочных панелей

Большинство варочных панелей, продаваемых в Европе, поддерживают однофазное или двухфазное питание. Это работает так: внутри варочная панель разделена на две половины, так что одна клемма «L» питает, скажем, две левые зоны, а другая клемма «L» питает правые. Это относится как к традиционным, так и к индукционным плитам.

Такую варочную панель можно подключить двумя основными способами:

  • Однофазный, обе «L» соединены перемычкой и подключены к линейному проводу, все это в однофазной цепи. Таким образом, две половины варочной панели соединены параллельно. Учитывая, что цепи почти всегда ограничены 16 А, это ограничивает общую доступную мощность. Традиционные варочные панели старой школы отключали бы выключатель, когда вы включали все зоны на максимальную мощность, современные индукционные варочные панели обычно можно запрограммировать на ограничение общей мощности.
  • Две фазы, каждая из которых подключена к одной клемме «L» и питает одну половину варочной панели. Это дает вам почти 7,4 кВт общей мощности, чего достаточно для всех.

Обратите внимание, что «400 В» в этих руководствах по установке никогда не относится к фактическому напряжению. Я никогда не видел варочной панели, которая действительно была бы подключена по схеме треугольника, используя межфазное напряжение 400 В. «400 В» — это просто якобы удобное для клиента сокращение от «трехфазного обслуживания».

Теперь для Нидерландов

Многие люди застряли в квартирах с однофазным питанием. Как я упоминал выше, в большинстве стран ЕС это имеет раздражающее последствие ограничения вашей варочной панели до 3,7 кВт (если только у вас нет цепи> 16 А, что обычно не допускается для таких цепей). Голландский обходной путь для этого заключается в том, что вы питаете варочную панель током 2×16 А от одной фазы. Это называется «kookgroup», реализуемое с помощью двух однофазных выключателей с ручкой.

Тогда вашей варочной панели не нужно заботиться о том, действительно ли у вас трехфазное питание или нет. (Помните, что варочные панели на самом деле не работают от 400 В, поэтому им все равно, питаются ли обе «L» от одной и той же фазы или нет.)

Загвоздка здесь в том, что нейтрали не имеют перегрузки по току защита. Это не проблема с двухфазным питанием, потому что 16 А L1-N плюс 16 А L2-N эквивалентны -16 А L3-N на нейтрали. Но если обе половины питаются от одной и той же фазы, нейтраль увидит вдвое больший ток и загорится. Вы не можете просто запараллелить провода, соединив их на концах, потому что нагрузка никогда не разделится поровну. Но вы можете использовать отдельный нейтральный провод для каждой половины варочной панели, как показано на последней диаграмме.

В настоящее время особенностью Нидерландов является то, что техническое отключение цепи также требуется для прерывания нейтрали. Таким образом, типичный выключатель не просто однополюсный, как везде, а 1P+N (однополюсная защита от перегрузки по току плюс отключение нейтрали). Вот почему вы никогда не должны смешивать нейтрали нескольких цепей. Тем не менее, это также упрощает добавление защиты от замыканий на землю (ALS), потому что вы просто меняете выключатель, не нужно ничего делать с проводкой.

Перилексы

Темный секрет в том, что не все Перилексы рождаются одинаковыми. Розетки для варочных панелей (питание от «кукгропа») имеют две фазы, две нейтрали. Никогда не пытайтесь подключить трехфазный электродвигатель к розетке на варочной панели, даже если он выглядит так же, как Perilex, который может быть у вас в мастерской.

4

Мне удалось найти дополнительную информацию, поэтому я добавлю ее сюда.

Самое главное, схема у меня с двумя токоведущими и двумя нейтральными клеммами в розетке не двухфазная. Активные клеммы находятся на одной фазе. Это просто способ, используемый в NL, чтобы увеличить мощность устройства.

Хотя розетка и вилка представляют собой устройства Perilex, предназначенные для трехфазного питания, такое расположение является нестандартным, но очень распространенным в Нидерландах.

Каждая установка такого рода является единичной — не существует стандарта для того, какие выводы являются активными, а какие нейтральными. Это означает, что каждое подключенное устройство должно быть подключено к этой конкретной установке.

2

Если у вас есть сеть 400 В, вы определенно НЕ используете перемычку между L1 и L2. Это было бы прямым коротким замыканием и отключением выключателя. Обозначение L1 L2 означает, что это разные фазы и их нельзя замкнуть накоротко.

Перемычка должна проходить через две нейтральные клеммы, поскольку две фазы могут иметь одну и ту же нейтраль.

РЕДАКТИРОВАТЬ

«NL» на крайнем правом графике заставляет задуматься, применимо ли это к вам. «L», по-видимому, относится к однофазной схеме с двумя отдельными «горячими точками» в одном и том же кабеле, но на одной фазе. В этом случае они не могли бы использовать нейтраль, потому что это перегрузило бы нейтраль. Если это так, то между двумя горячими контактами (оба помечены буквой «L») будет нулевое напряжение.

РЕДАКТИРОВАТЬ’

Чтобы ответить на этот вопрос, я кое-что набросал и поискал, и вот откуда берется коэффициент амплитуды для разности напряжений между двумя синусоидальными фазами одной частоты и одной амплитуды, но разных фаз.

sqrt(2(1 — cos phi)), где phi — относительный фазовый угол.

Это дает правильные результаты для phi = 0, phi = 120 градусов и phi = 180 градусов, которые соответственно равны 0, sqrt(3) и 2. Таким образом, 3 в коэффициенте для 3-фазной мощности равно не получено из sqrt количества фаз.

Этот фактор объясняет, почему 3 фазы в Европе дают как 230 В, так и 400 В, а в Северной Америке дают как 120 В, так и 208 В, и как расщепленная фаза в США дает 120 В и 240 В.
