Схема подключения индукционной плиты к сетям 220В или 380В

Содержание

1 Мощность индукционной варочной панели
2 Перед покупкой индукционной плиты
3 Однофазная сеть 220 В
- 3.1 Соединение плиты с выходящим кабелем
- 3.2 Подключение плиты с зажимами вместо проводов
4 Трехфазная сеть 380 В
- 4.1 Подключение плиты с проводами (2 фазы)
- 4.2 Подключение платы с клеммами (2 фазы)
- 4.3 Полные три фазы сети для подключения
5 Сечение провода для индукционки
6 Какие разъемы использовать для печи
7 Выводы и рекомендации

Среди газовых, электронагревательных плит, стеклокерамических и индукционных варочных панелей, последние являются лучшим решением в домашних делах. Они имеют то же преимущество, что и газовые, то есть нагретые продукты быстро реагируют на изменение мощности «горелки». Они также намного безопаснее: газ не улетучивается при трещинах, а нагревательные панели не нагреваются до слишком высоких температур воспламенения, хотя они естественно могут быть горячими.

Единственная проблема – подключение. Теоретически, оно должно быть выполнено профессиональным электриком, тем более что в гарантийном талоне на устройство прописывается пункт по подключению именно квалифицированным электриком, подтверждающий правильную реализацию соединений с сетью.

Однако многие и сами не лыком шиты, имея знания по электротехнике на уровне профессионала. Возможно вы также испытываете желание купить индукционку на место газовой плиты и хотели бы всё сделать своими руками (опять же экономия…). В приведенной ниже статье собрана информация о различных вариантах подключения и типов индукционных варочных панелей.

Мощность индукционной варочной панели

В качестве стандарта мощность индукционной варочной панели составляет 7,2 кВт. Что это значит? Это максимальная потребляемая мощность нагревательной плиты. При ежедневном использовании при нагревании с двумя или тремя конфорками, плита будет потреблять меньше энергии. Все будет зависеть от того, как быстро надо нагреть еду после возвращения домой.

Как мощность переводится в электрический ток?

1.Установка однофазная – в свободном преобразовании будет:

I = 7200 Вт / 230 В = 31,3 Ампер.

2.Наиболее часто используются трехфазные сети на две фазы. Каждая из фаз поддерживает два нагревательных поля с одинаковой общей мощностью. Таким образом, для каждой фазы мощность около 3600 Вт и ток:

I = 3600 Вт / 230 В = 15,7 Ампер.

Даже если полная мощность редко используется, электрическая система должна быть подготовлена к ситуации, когда все «горелки» будут работать на максимум.

Перед покупкой индукционной плиты

Вначале нужно выяснить, какую предельную мощность поставляет проводка в дом / квартиру.

Если мощность сети ниже мощности плиты, есть вероятность, что она регулярно будет выбивать главный предохранитель (на лестничной клетке или в щитке) или – в худшем случае – перегреется и шнур питания сгорит. Например в стандартной хрущевке контрактная мощность для одной квартиры, то есть максимальная мощность, которую могут потреблять все устройства в доме, составляет 5,5 кВт. А это меньше на 2 кВт максимальной мощности индукционной варочной панели. Не говоря уже о других устройствах, которые вы тоже используете во время приготовлении пищи.

Если проблема с максимальным током имеется, то покупайте индукционную варочную плиту меньшей мощности или с функцией снижения максимальной мощности. Это гораздо более простой вариант, хотя отсутствие полной мощности выльется в уменьшение скорости нагрева.

После решения вышеуказанной проблемы из распределительного устройства в индукционную варочную панель должен быть проложен кабель с соответствующим поперечным сечением, и этот кабель должен быть защищен отдельным автоматическим выключателем (об автоматических выключателях почитайте здесь) с соответствующим номинальным током.

Однофазная сеть 220 В

Этот случай относится в основном к квартирам, в которых хозяин решил, что во время ремонта или просто так стоит установить индукционную варочную панель вместо классической газовой плиты.

Причём тут ремонт? Конечно это не является необходимым условием, но в большинстве случаев сеть 220 В не готова принять такой энергоемкий потребитель, и потребуется проложить дополнительный кабель от распределительного устройства до индукционной варочной панели и немного модернизировать распределительный щит.

Подключение индукционной варочной панели в однофазной установке без предварительной подготовки и проверки существующей сети – рискованно! Индукционная варочная панель – это вам не холодильник! Индукция потребляет много электроэнергии, больше всех устройств в квартире. Нужно быть уверенным, что электросеть будет способна выдержать такую нагрузку.

Во-первых, для индукционки должен использоваться отдельный кабель идущий от распределительного устройства, предназначенный только для этого дела.
Во-вторых, кабель должен иметь поперечное сечение, адаптированное к мощности платы.

В инструкциях для некоторых плит написано, что защита должна быть не менее 30 A и кабель с поперечным сечением 4 мм2. Однако для повышения безопасности проводки лучше использовать защиту 25 A (например, переключатель B25).

Перейдем к вариантам подключения плиты. Следующие схемы подготовлены на основе методов подключения для отдельных моделей, выбранных изготовителем. Перед подключением своей модели всегда проверяйте инструкцию.

Соединение плиты с выходящим кабелем

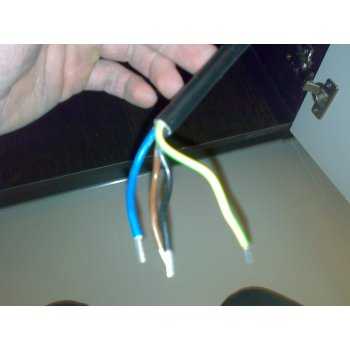

В этом случае плита представляет собой закрытую коробку из которой выведен кабель, чаще всего 5-проводной. Наиболее распространенными являются:

Проводники черного и коричневого цвета – фаза
Синие и серые провода – нейтральные
Желто-зеленый провод – защитный

Примеры чертежей из инструкции от индукционной панели смотрите выше.

Когда шнур питания имеет неподходящее поперечное сечение

Если шнур питания имеет поперечное сечение 2,5 мм2, его необходимо защитить с помощью переключателя с меньшим номинальным током, например B16. В этом случае стоит покупать индукционную варочную плиту с ограниченным потреблением энергии, чтобы выключатель максимального тока не срабатывал при использовании 3-х или 4-х полей нагрева.

Есть мнения о том, что каждая индукционная варочная панель имеет контроллер, который учитывает что сеть является однофазной и не пропускает половинное нагревание при полной мощности или интеллектуально переключает их, если они работают все сразу, то есть потребление 7,2 кВт в однофазной установке находится только на бумаге.

Однако не каждая индукционная плита, когда вы подключаете ее к однофазной слабой проводке, автоматически уменьшает потребление энергии. Если производитель не включил такую информацию в руководство по эксплуатации, следует предположить что если 4 конфорки будут включены в максимальный уровень нагрева, индукционная панель будет потреблять около 7200 Вт энергии суммарно.

Подключение плиты с зажимами вместо проводов

Если модель плиты имеет терминал с клеммами, расположенный в нижней части вместо проводов, его можно напрямую подключить к соединительной коробке.

Трехфазная сеть 380 В

Наиболее распространенным решением используемым производителями, является питание плиты не тремя, а двумя фазами. Причина проста. Индукционная плитка не является трехфазным двигателем, где надо строго 3 линии. Индукционная варочная панель представляет собой систему из 4 независимых элементов – нагревательных полей.

Самый простой способ – разделить их так, чтобы два поля были запитаны из одной фазы и два из другой. Например, это может выглядеть так:

Поле 1 – мощность 1800 Вт (фаза L1)
Поле 2 – мощность 1800 Вт (фаза L1)
Поле 3 – мощность 1400 Вт (фаза L2)
Поле 4 – мощность 2200 Вт (фаза L2)

Поля делятся так, что два средних значения подаются из одной фазы и наименьшее с наибольшим из второй фазы. На обоих из них имеется мощность ~ 3600 Вт, что составляет около 16 А тока.

Подключение плиты с проводами (2 фазы)

Как видите, в этом случае не используется серый шнур питания (L3). Примеры чертежей из инструкции индукционной варочной панели, относящиеся к приведенной выше схеме:

Неиспользуемый кабель – серый шнуром питания, стоит изолировать.

Подключение платы с клеммами (2 фазы)

Иногда в таких случаях необходимо установить соединение между N терминалами на плате. Оно может быть выполнено в виде пластины, которая поставляется с плитой и требует только затягивания проводов отверткой.

Подключение плиты с клеммами вместо кабеля (2 фазы) – решение, часто используемое на практике

Вот как выглядит схема подключения, которая часто используется в реальных условиях. На этапе установки используется индукционная варочная панель, поэтому кабель из распределительного устройства оканчивается в монтажной коробке. Если индукционка поставляется с кабелем, она выводится на коробку, если нет – нужно купить кабель OMY (ШВВП) 5 х 2,5.

Кроме того, неиспользуемая фаза (в данном случае L3) тоже подключается к духовке для обеспечения равномерной загрузки фазы. Печь также может поставляться с отдельным кабелем 3 х 2,5 от распределительного устройства (и подключается к однофазному переключателю максимальной токовой защиты). Затем в случае повреждения одного из устройств другое может быть использовано без каких-либо проблем.

Полные три фазы сети для подключения

Если у вас пока ещё стадия строительства дома, скорее всего не будет выбранной модели индукционной варочной панели во время электромонтажа проводки. Но стоит подумать об одном уже заранее. Будет ли это стандартная плита 7,2 кВт или на более высокую мощность 10 кВт. Плиты большей мощности больше по размеру и требуют подачи всех трех фаз.

В этом случае исключается возможность питания печи из распределительной коробки. Вы запускаете отдельный провод из распределительного устройства, предназначенного только для индукционной плиты.

Сечение провода для индукционки

На рисунках при подключении 2 или 3 фаз, везде используется кабель 2,5 мм2. Конечно если на плите есть возможность подключения 3-х фаз, возможно в инструкциях производителя будет требование к проводам на уровне всего 1,5 мм2, в частности 5 х 1,5 мм2.

Тем не менее покупка индукционной варочной панели бывает не один раз в жизни. Возможно лет через 10 вы измените её на более мощную модель и вам понадобится поперечное сечение уже 2,5 мм2.

Какие разъемы использовать для печи

Чтобы сохранить как можно больше места и не заполнять коробку проводами, она должна быть не менее 10x10x5 см. Нет необходимости экономить место, потому что блок будет прикрыт кухонной мебелью.

Чтоб провода не натягивались, лучше сделать петли на концах проводов (рисунок справа) при подключении. Как видите на приведенных выше рисунках, использована специальная клеммная колодка с винтовыми клеммами для трехфазных проводников, нейтрального и защитного проводника. Её преимуществом является то, что после открытия крышки можно увидеть все что в ней связано.

Номинальный ток, то есть максимальный ток который может протекать через каждый терминал в течение длительного времени, для однофазной сети должен быть на уровне от 32 А.

Использование пружинных клемников для трехфазных систем не является проблемой и вполне может использоваться. Они имеют номинальный ток 24 А. Но в однофазной сети этого как правило недостаточно для надежного соединения индукционной варочной панели – применяйте лучше клеммы винтовые.

Выводы и рекомендации

Подключение индукционных варочных панелей в жилых зданиях не является быстрым и беспроблемным вопросом. Прежде чем браться за самостоятельный монтаж такой плиты надо учитывать каждый из этих аспектов: мощность сети и количество фаз, сечение и количество проводов силового кабеля между плитой и домашним распределительным устройством.

Если после прочтения у вас появились вопросы ли дополнения к всему вышесказанному – напишите в комментариях ниже.

Как подключить индукционную варочную панель Graude

Основная продукция фирмы — кухонные плиты со всеми типами нагрева. В числе их преимуществ немаловажное место занимает легкий монтаж, не требующий больших усилий. Каким же образом можно подключить индукционную варочную панель Graude?

Инструкция по монтажу

Встроенные варочные поверхности Graude устанавливаются в столешницу — для этого необходимо вырезать в ней отверстие в соответствии с размерами, приведенными в инструкции, оставив со всех сторон запас 5 см. Столешница должны быть ровной и прочной, без лишних декоративных элементов, а толщина ее при этом должна составлять не менее 30 мм. Следует обратить внимание на материал столешницы и убедиться, что он способен выдерживать высокие температуры и не подвергаться деформации. Стоит проверить также, что устройство достаточно вентилируется. Если над плитой планируется разместить вытяжку или шкаф, необходимо оставить между ними расстояние не менее 55-60 мм.

Очень важная составляющая безопасного монтажа — отдельная розетка со свободным доступом и заземлением или клеммная колодка, параметры которой соответствуют параметрам прибора. Сетевой кабель не должен соприкасаться с нагретыми элементами, перекручиваться или перегибаться.

Стеклокерамическую поверхность можно монтировать над духовым шкафом, но ни в коем случае не над холодильником, посудомоечной или стиральной машиной и другим оборудованием с подключением к водопроводу. Если под плитой будет располагаться тумбочка или шкаф, между ними и варочной панелью нужно разместить теплоизолирующее ограждение.

Рекомендуется поручить создание электрического подключения квалифицированному специалисту из специализированного сервисного центра или как минимум посоветоваться с ним перед установкой прибора.

Когда все условия соблюдены, прибор предстоит осторожно извлечь из упаковки, избегая острых краев, и поместить в нишу, где закрепить при помощи крепежного набора. Набор для быстрого монтажа входит в комплект поставки всех моделей от Грауде. Для индукционных устройств он содержит четыре скобы и четыре винта. Крепежные скобы вставляются в отверстия со всех сторон корпуса и фиксируются с помощью винтов. Затем устанавливается сама варочная панель: скобы надежно удерживают ее на месте. И наконец, устройство подсоединяется к электросети и производится пробное включение.

Варочная панель Graude IK 30.1 S

Варочная панель Graude IK 30.1 C

Варочная панель Graude IK 45.0 S

Варочная панель Graude IK 60. 0

Варочная панель Graude IK 60.1

Варочная панель Graude IK60.1E

Варочная панель Graude IK 60.1 F

Варочная панель Graude IK 60.0 AC

Варочная панель Graude IK 60.0 KEL

Варочная панель Graude IK 60.0 AW

Варочная панель Graude IK 60.1 WF

Варочная панель Graude IK 60.2 BW

Варочная панель Graude IK 60.0 AS

Варочная панель Graude IK 30.1 W

Варочная панель Graude IK 60.1 KS

Варочная панель Graude IK 60.2 B

Как установить встраиваемую индукционную плиту — ЦИАРРА

Главная

Новости

Как установить встроенную индукционную плиту

Вы купили новую индукционную плиту и хотите установить ее самостоятельно? Общеизвестно, что процесс установки всех приборов отличается от модели к модели. Итак, если вы не получили должного понимания из руководства, вы должны рассмотреть инструкции, подобные этой статье.

Ну, это не то чтобы сложное, но немного хитрое задание. Давайте подробно обсудим, как установить встраиваемую индукционную плиту!

На что обратить внимание при выборе встраиваемой индукционной плиты?

Чтобы правильно установить встроенную индукционную варочную панель на ее место, необходимо выполнить шаги, описанные в Руководстве по установке, приведенные ниже:

1. Проверьте минимальный зазор

Если вы решили собрать индукционную варочную панель, вам имеет достаточную поддержку из взрывчатого материала. Вы должны проверить это сверху, снизу и со всех сторон.

2. Исходные требования

Для начала сделайте чертеж с указанием размеров изделия, связанных с параметрами установки. Это поможет вам получить точные измерения перед установкой.

После этого необходимо определить нижний размер индукционной плиты, измерив размер отверстия в кухонной столешнице. Вы должны убедиться, что внутренняя часть печи хорошо проветривается. Кроме того, вы должны иметь в виду, что охлаждающий вентилятор индукционной плиты не заклинивает.

3. Установка индукционной варочной панели

После этого необходимо аккуратно установить индукционную варочную панель в стойку с отверстиями.

4. Правильный размер плиты

После установки встроенной индукционной варочной панели вам необходимо выбрать подходящую плиту для вашей индукционной варочной панели. Индукционная посуда должна быть совместима с плитой. Дополнительно должна быть магнитная посуда диаметром от 12 до 28см.

Примечание : Если размер отверстия больше 565*495 мм, то вам придется установить монтажный кронштейн здесь.

Установите монтажные кронштейны с левой или правой стороны индукционной варочной панели, если вы хотите, чтобы впоследствии возникали проблемы с демонтажем или обслуживанием. К нижнему основанию варочной панели необходимо прикрутить монтажные кронштейны.

После этого аккуратно установите индукционную плиту на ее место.

При подключении варочной панели к сети необходимо учесть несколько моментов:

Необходимо проверить, соответствует ли информация на паспортной табличке вашему уровню напряжения.
Вам не нужно подключать однофазную вилку к варочной панели, она должна быть соединена с соединительной коробкой.

Не знаете, какую индукционную плиту лучше выбрать для своей кухни? Вы можете рассмотреть позиции, представленные по этой ссылке: Встраиваемая индукционная варочная панель

Таким образом, все эти индукционные варочные панели имеют разную мощность и предоставляют достаточно места для сервировки. Кроме того, эти индукционные плиты обладают сверхмощной мощностью для правильного приготовления пищи.

Заключение

Все, что описано в этой статье, о том, как установить встраиваемую индукционную плиту со всеми простыми действиями. Вы можете прочитать инструкции и узнать, как стать экспертом в установке индукционной плиты. Кроме того, в этой статье рекомендуются некоторые продукты, чтобы вы могли принять мудрое решение.
