Подключение RGB светодиодной ленты к контроллеру

Что такое RGB светодиодная лента?

RGB (Red, Green, Blue – красный, зеленый, синий) – это светодиодная лента, которая меняет цвет свечения во время работы. В каждом LED модуле находятся три светодиода – красный, синий и зеленый. Меняя яркость свечения каждого кристалла, можно получить любой цвет видимого спектра.

Единственно отличие RGB LED от одноцветной только количеством выводов. Здесь их 4 – три из них для питания каждого отдельного кристалла и один общий плюс.

Существуют особые светодиодные ленты с пятью выводами. Маркируются они как LED RGB W (W – white). Пятый вывод отвечает за белый свет. В трехцветном диоде белый цвет получается при смешивании всех трех цветов в одинаковых долях. Такой «белый» отличается от чистого моно- света. Поэтому появился тип LED с четвертым кристаллом белого цвета.

Питание для светодиодной ленты нужно подбирать с учетом предполагаемой нагрузки и его будущего места расположения.

Рассмотрим на примере светодиодная LED лента Feron LS607, 60SMD(5050)/м 14.4Вт/м 5м IP65 12V RGB Артикул 27651. Потребляемая мощность – 14,4 Вт/м.

При длине в 5 метров, необходимая мощность БП будет:

5м х 14,4Вт х 1,2 (коэффициент запаса) = 86,4Вт

Если длина 15 метров, то БП нужен в 3 раза мощнее – 270Вт. Если длина ленты 20, 25 и больше метров – целесообразно устанавливать несколько БП меньшей мощности.

Степень защиты зависит от расположения БП. Если располагается в сухом, закрытом помещении достаточно IP20. Если в ванной или других агрессивных условиях, то не ниже IP67.

Управление светом осуществляется через специальный контроллер. Он подключается между блоком питания и светодиодами, снабжается проводным или беспроводным пультом.

Контроллер, как и блок питания, подбирается в зависимости от суммарной мощности ленты. С тем отличием, что к необходимой мощности БП добавляют 25-30% запаса, а контроллер подбирают впритык по мощности.

Например, нужно подключить 10 метров LED ленту Feron LS607, 60SMD(5050)/м 14.4Вт/м 5м IP65 12V RGB Артикул 27651. Мощность 1 метра – 14,4 Вт, соответственно нам нужен контроллер на 144 Вт.

После установки и подключения, вы сможете:

Устанавливать цвет вручную. Доступны как чистые цвета, так и смешанные оттенки.
Регулировать яркость – аналогично обычному диммеру.
Автоматические режимы. К ним относится переключение цветов, быстрое мерцание, плавное изменение, плавные затухания и другие алгоритмы.

Подключение светодиодной RGB ленты

Правильный порядок подключения элементов цепи:

Блок питания => RGB контроллер => RGB лента

Важно запомнить: участки ленты, длиной больше 5 метров, должны подключаться только параллельно.

Что будет, если подключить последовательно?

Конец ленты потускнеет. Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.

Токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.

Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти.

Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-). При подключении следующих элементов цепи важно соблюдать полярность.

RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов. Если перепутать местами, то ничего страшного не произойдет, просто цвета будут перепутаны.

Подпишитесь и узнавайте первыми о новостях и акциях Отправляя запрос, Вы соглашаетесь на обработку персональных данных

Как подключить светодиодную RGB ленту

При подключении обычной монохромной ленты следует придерживаться трех основных правил:

подключение выполняется параллельно отрезками не более 5 метров

лента монтируется на алюминиевый профиль

блок питания выбирается всегда с запасом по мощности

Эти же правила полностью применимы и для многоцветной RGB ленты. Однако здесь есть некоторые особенности. Связаны они с использованием в схеме подключения RGB контроллера.

RGB контроллер

Кроме этого, обязательно запомните, что полноценную rgb подсветку можно изготовить на основании светодиодов SMD 5050. Именно в них реализована возможность менять цвета в одном источнике света.

Достигается это за счет того, что светодиод собран из трех кристаллов. Во всех остальных видах SMD 2835, SMD 3528 один светодиод может светить только одним цветом.

Из-за этого в подсветке могут возникать небольшие провалы освещенности, когда соседние светодиоды попросту не будут гореть и полоса света не будет выглядеть цельной и сплошной. Примеры и недостатки таких моделей можно посмотреть в статьях ”Характеристики светодиодных лент SMD 3528” и ”Отличия светодиодной ленты SMD 2835 от SMD 3528”.

RGB контроллер подключается после блока питания. С его помощью можно менять не только цвета, но и яркость освещения, разные режимы работы, интенсивность смены расцветки и т.д.

Для режима светомузыки, когда цвета бегают по разным сторонам и сменяют друг друга, потребуются специальные контроллеры. Называются они DMX.

Напрямую через контроллер можно подключать определенную длину светодиодной ленты. Максимум это 5 метров или 10 метров при параллельном подключении двух отрезков по пять.

А что делать, если разноцветная подсветка у вас более 10 метров? Для монохромного варианта все решается параллельным подключением отдельных кусков. Например, подключаете 3 участка по 5м каждый и имеете полноценную подсветку длиной 15м.

Для RGB ленты параллельно спаять и соединить 5-ти метровые участки можно, однако с непосредственным подключением к одному контроллеру имеются нюансы.

Схема подключения светодиодной ленты RGB длиной 5м или 10м

Для начала рассмотрим вариант, когда у вас общая длина светодиодной подсветки всего 5м или 10м, то есть две цельные ленты соединенные параллельно по 5м каждая. Что необходимо в этом случае?

блок питания, преобразующий 220В из сети в 12 или 24В необходимые для работы подсветки

Все нюансы по его выбору, регулировке напряжения и особенностям подключения можно узнать из статьи ”Как правильно выбрать блок питания для светодиодной ленты”.

RGB контроллер

Его в отличие от блока питания можно подбирать без запаса по мощности, что называется впритык.

Главное правильно рассчитать мощность самой ленты.

Например, если 1м потребляет 14,4Вт (данные можно найти на упаковке или из таблиц, согласно разновидности светодиодов), то 10м будут соответственно “кушать” 144Вт. Именно на такую мощность и покупаете контроллер.

Как все это правильно подключить? Во-первых, 220В нужно подать на сам блок питания. Обычно слева на нем имеются две клеммы с маркировкой L(фаза), N(ноль) и заземление. Здесь полярность L и N соблюдать не обязательно.

Далее по схеме идет контроллер. У него имеется ряд клемм:

Light с контактами BGR V+

Расшифровываются они как:
B (blue) – синий

G (green) – зеленый

R (red) – красный

+V – общий плюс на светодиодной ленте. Непосредственно на ленте он может быть подписан как ”+12” или просто ”+”. Все остальные три контакта rgb являются минусовыми.

Power с контактами “+” и ”-”

В отличие от монохромной ленты у RGB варианта не два контакта, а четыре. А иногда и все пять!

Пятый отвечает за белый свет, так как нормального белого естественного освещения получить от сочетания rgb цветов не получится. Называются такие светодиодные ленты RGBW или RGBWW.

Поэтому заранее уточняйте, сколько контактов для пайки проводов имеет лента и покупайте соответствующий контроллер. Особенно это актуально при покупках через интернет магазины.

К контактам Power подается напряжение 12 или 24В от блока питания.

Здесь соблюдать полярность уже строго обязательно.

Ищите на блоке клеммы с надписью ”V+” и “V-“. Вместо “V-“ иногда пишут “COM”.

Далее заводите в клеммы контроллера три припаянных к ленте RGB проводка, каждый из которых отвечает за свой цвет. R подключаете к R, G к G и так далее.

Если перепутаете порядок, подключите красный к зеленому или наоборот, ничего страшного не случится, просто будут путаться цвета на пульту управления.

Кстати, светодиодную ленту RGB в крайних случаях можно подключать и вовсе без контроллера, напрямую к блоку.

Для этого нужно скрутить все три провода rgb в один и подать на него минус, а на второй проводок плюс.

Правда в этом случае, ни о какой разноцветной подсветке и речи быть не может. Однако как один из вариантов освещения, при выходе из строя контроллера, рассматривать можно.

При правильном подключении RGB ленты по первому варианту, у вас должна быть последовательность:

1Блок питания
2Контроллер
3Светодиодная лента RGB

RGB лента длиной 15-20 метров

Если нужно подключить 15, 20 метров или более, такой вариант только с одним контроллером уже не подойдет. Есть два выхода:

использовать два контроллера

использовать RGB усилитель

Первый вариант неудобен более высокими затратами. А во-вторых, у вас будет два пульта управления, каждый из которых отвечает за различные участки ленты. И как вы их синхронизируете, тот еще вопрос.

Поэтому лучший вариант, когда все управляется от одного контроллера и с одного пульта. Это можно легко реализовать при помощи rgb усилителя.

Из названия понятно, что его предназначение усиливать сигнал от контроллера. Правда некоторые заблуждаются, полагая, что он нужен для более яркого свечения ленты. И его именно с этой целью можно использовать даже для 5-ти метровых участков. Это не так.

Выбирается он по мощности не всей длины светодиодной ленты, а только того участка, который к нему и подключается, помимо первых 5 или 10 метров.

Схема подключения усилителя

У усилителя есть входные-input и выходные-output клеммы. На входе и выходе те же контакты, что и у контроллера – общий плюс и цвета.

Также присутствуют и клеммы подключения питания:

VDD или «+»

GND или «-«

Напряжение 12-24В можно подавать как от дополнительного блока, так и от общего, если позволяет его мощность.

Для подключения, общие концы предыдущего отрезка светодиодной ленты, заводите во входные клеммы усилителя.

Далее подсоединяете выход. Вставляете в RGBV+ разъемы, провода от дополнительного участка светодиодной ленты.

После этого под винты VDD и GND заводите проводники питания от блока.

Опять же полярность здесь строго соблюдаете! VDD – это плюс, GND – минус.

В итоге у вас должна получиться последовательность:

1Блок питания
2Контроллер
3Светодиодная лента №1
4Усилитель
5Светодиодная лента №2

Собранная подсветка по такой схеме будет работать и управляться с одного пульта.

Если вам нужно подключить еще 5-10 метров ленты, в схему добавляется еще один усилитель, а возможно и дополнительный блок питания (зависит от мощности освещения).

Только имейте в виду, что параллелить напрямую между собой сами блоки питания нельзя. Делать это нужно через диодный мост. Поэтому они должны быть разделены между собой через отдельные участки лент.

Таким образом можно собрать разноцветную подсветку любой длины под ваши запросы. Главное найти место для размещения всего этого оборудования.

Когда места не хватает, вместо большого усилителя можно использовать микро модель.

Он напоминает из себя что-то типа переходника, и размер у него соответствующий. При этом со своей задачей усиления сигнала справляется хорошо.

Кроме этого, его можно использовать, если вам не хватает мощности вашего контролера. Например, мощность всей светодиодной ленты 110Вт, а контроллера всего 70Вт.

Чтобы не менять его, просто докупаете такой мини усилитель, последовательно соединяете два элемента и наслаждаетесь освещением.

Кстати, такого же миниатюрного размера может быть и сам контроллер.

Ошибки подключения

1Неправильная последовательность:

контроллер — блок — лента (должно быть: блок — контроллер — лента) или

блок — усилитель — контроллер — лента (правильно: блок — контроллер — усилитель — лента)

2С обратной стороны подложки светодиодной ленты, в местах где дорожки отдельных кусков соединяются между собой, есть места заводской пайки.

Так вот, при наклеивании ленты и срыве скотча, эти самые места могут оголиться. Такое зачастую происходит на изделиях эконом класса.

В итоге, когда вы ленту наклеите на алюминиевый профиль, вы тем самым просто закоротите все 4 дорожки между собой и сожгете свою подсветку. Поэтому всегда проверяйте обратную сторону, перед непосредственным процессом наклеивания.

3Подключение второго участка ленты (свыше 10 метров) к блоку питания, который был выбран только из расчета мощности первого участка, полагаясь на мощность усилителя.

Даже если для блока и был выбран запас в 30%, в конечном итоге работа на износ рано или поздно выведет из строя или блок или светодиоды.

Полноцветная световая лента CYNC

Перейти к основному содержанию

Поиск

Форма

Стандартный

Направляющий/встраиваемый

Шаровой

Декоративный

Потолочный вентилятор

Трубчатый

Spot & Flood

Special

Особенность

Smart

LED+

Grow

Vintage

Energy Star

Outdoor

Солнцезащитный

Ультраяркий

Яркость

0-19w

20-39w

40-59w

60-79w

80-99w

100-119w

9003+w Цвет

Теплый свет свечи

Мягкий белый

Теплый белый

Reveal

Изменение цвета

Холодный белый

Дневной свет

Холодный дневной свет

203 Яркий белый

Как подключить светодиодные ленты за 60 секунд

Светодиодные ленты потрясающие. В наши дни они доступны по цене, просты в установке и могут управляться дистанционно, встроенным переключателем или даже с помощью смартфона.

Большинство из нас работает над более крупными проектами, для которых может потребоваться соединение нескольких ленточных светильников для непрерывной работы.

Если это вы, то вам, вероятно, потребуется сделать надрез на каком-то этапе вашего проекта светодиодного освещения.

С подключаемыми светодиодными лентами это просто и доступно каждому.

В любом проекте есть несколько советов и приемов, поэтому давайте посмотрим, как подключить ваши ленты.

Краткое пошаговое руководство по подключению нескольких ленточных светильников

Перед запуском отключите световые полосы.
Сделайте правильные замеры. Как говорится, «семь раз отмерь, один раз отрежь».
Решите, нужен ли вам прямой разъем или разъем под углом 90 градусов.
Используйте стандартные ножницы для резки по заранее определенной линии разреза медной секции. Эта медная секция находится на полосе света через каждые несколько дюймов.
В каждой секции световой полосы должно быть равное количество оставшихся медных секций. Это необходимо для того, чтобы контакты разъема работали.
Подготовьте маленькое пластиковое соединение без зазоров или перемычек и отклейте всю клейкую подложку, чтобы обеспечить чистое соединение.
Аккуратно вставьте каждую секцию световой полосы в разъем.
Используйте небольшие зажимы на разъеме, чтобы защелкнуть полоски на месте.
Убедитесь, что обе стороны полосы света направлены правильно. Полярность должна быть правильной для прохождения напряжения.
Подключите ленточные светильники и проверьте наличие света с обеих сторон соединения.
Если у вас нет света на новой секции полосы света, проверьте полярность и при необходимости поменяйте местами полосу света.

*Профессиональная насадка Полезно использовать ту же марку ленточных светильников. Таким образом, вы можете обеспечить совместимость с каждой лентой, блоком управления и источником питания.

Как соединить светодиодные ленты вместе

Существует два основных способа соединения светодиодных лент. Они состоят из штыревого соединителя без зазоров и соединителя-перемычки. Каждый из них позволяет соединить две секции низковольтных лент без пайки.

Наряду с разъемом без зазоров и перемычкой вам может понадобиться угловой разъем для поворота на 90 градусов . Вы также можете использовать Т-образный соединитель, чтобы ваши полосы света шли в нескольких направлениях.

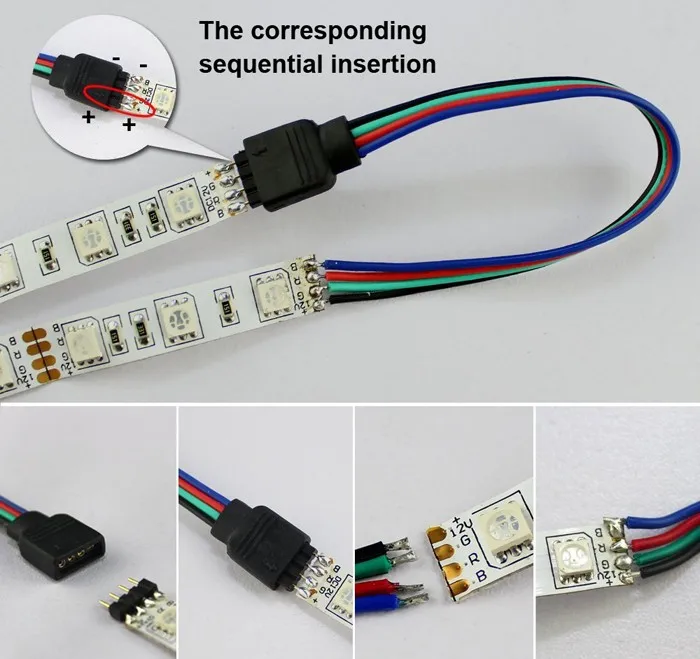

Штыревые разъемы без зазоров

Использование штыревых разъемов без зазоров позволяет обеспечить непрерывную работу светодиодного освещения без появления больших зазоров.

Светодиодные ленты каждой марки и стиля могут иметь разное количество контактов. Большинство 4-контактных разъемов, но вы можете встретить 2 пин и 5 пин тоже.

Еще одно замечание, на которое следует обратить внимание, это размер ширины вашей ленты . Большинство из них будут 3/8″ или 10 мм, но обратитесь к спецификациям брендов, чтобы узнать размер ваших ленточных светильников.

Wenhsin — 4-контактные разъемы для светодиодных лент RGB

Соедините несколько секций ленточных светильников с помощью 4-контактных защелок без пайки.

Проверить цену

Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.

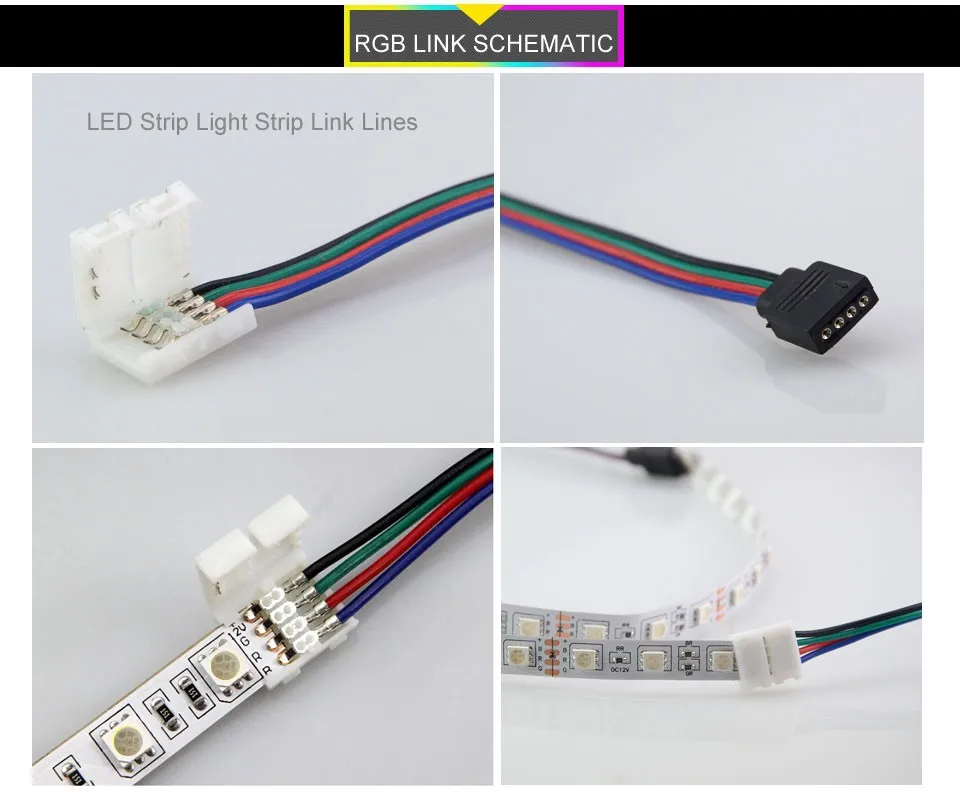

Соединители соединительных шнуров

Эти гибкие соединительные шнуры делают то же самое, что и штыревые соединения без зазоров, но они обеспечивают небольшой проводной зазор между секциями световой полосы.

Эти зазоры идеально подходят для угловых поворотов или для небольших зазоров под кухонными шкафами.

JACKYLED — 5-дюймовые 4-контактные удлинительные разъемы для светодиодных лент

Стандартные удлинительные соединения между полосами без пайки шириной 3/8 дюйма (10 мм). Может использоваться с 4-штырьковой лентой с RGB-подсветкой.

Проверить цену

Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.

Загрузите нашу БЕСПЛАТНУЮ шпаргалку по световым лентам

Эта шпаргалка поможет вам выбрать идеальную световую полосу, не угадывая!

2-контактные, 4-контактные и 5-контактные разъемы для светодиодных лент

Небольшие медные секции по всей светодиодной ленте могут иметь различное количество.

Обычно представляет собой полосу света. Например, у вас может быть RGB, RGBW или просто теплый белый 12 В. Эти варианты работают с 4-контактными, 5-контактными и 2-контактными разъемами.

Это может решить вашу задачу по созданию полосы света. Если вы получите неправильное количество контактов в разъемах, вы не получите идеального результата.

Где резать светодиодные ленты

Рулон или секция вашей светодиодной ленты будут иметь маркировку медных секций через каждые несколько дюймов внутри ленты.

Именно на этих маленьких медных участках вы будете резать ножницами. Имейте в виду, что вам потребуется одинаковое количество меди на обеих секциях, чтобы повторно соединить их позже. Крайне важно сделать чистый разрез по отмеченной медной линии.

Светодиодные ленты, которые нельзя разрезать (RGBIC)

Не все светодиодные ленты можно разрезать. В первую очередь это полосы RGBIC.

Чем отличаются эти конкретные огни? Технология RGBIC позволяет световым лентам одновременно отображать несколько цветов. Они делают это через Независимый контроль.

В этих продуктах используются чипы для изменения цвета, которые используют весь рулон. После разрезания он ставит под угрозу всю полосу и может повредить ее.

Лучший выбор

Govee ‎H61251 — светодиодная лента RGBIC с изменением цвета

Сегментированное управление цветом, использование с приложением Govee Home, управление с помощью Voice + App + Control Box, 15 сегментированных световых секций и 16 миллионов цветов.

Проверить цену

Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.
