Печи чертеж: готовые чертежи 20 печей

Содержание

Чертеж самодельной печи на отработанном масле

Существует множество средств и приспособлений, которые позволяют организовать обогрев дома, гаража, теплицы и других помещений: от газовых обогревателей до электрических конвекторов. Одним из наиболее простых и экономически выгодных решений является строительство печи на отработке.

Печь, работающая на отработанном масле, очень экономична и проста в эксплуатации, для того чтобы самостоятельно собрать ее правильно необходимо заранее произвести все расчеты и чертежи.

Достать топливо для такого агрегата очень просто. Иногда его можно получить совершенно бесплатно. А сама печка на отработке безо всяких проблем строится своими руками.

Содержание

Особенности конструкции и принцип действия печи
Основные технические показатели печи на отработанном масле
Пошаговая инструкция по сборке печи
Рекомендации по эксплуатации самодельной печи

Особенности конструкции и принцип действия печи

Печь на отработке — это предельно простой, но очень эффективный метод устройства отопления жилых и хозяйственных помещений. В качестве топлива для такой печки применяется отработка — использованное трансмиссионное, индустриальное и моторное масло. Запрещено топить печь легковоспламеняющимися жидкостями типа дизтоплива, керосина, растворителей или бензина. Так что это — настоящая чудо печь, которая проста, неприхотлива и экономически выгодна в эксплуатации. Разобраться в особенностях конструкции такого агрегата вам поможет следующий чертеж печей на отработанном масле.

Схема устройства печи на отработанном масле.

Отработанное масло не воспламеняется. Горят лишь его пары, образующиеся во время кипения. Возгорание данных паров осуществляется в верхней емкости печи на отработанном масле и в перфорированной трубе.

Нельзя вдыхать продукты горения отработки, т.к. они способны нанести серьезный вред здоровью: спровоцировать опасные заболевания нервной системы, нарушить нормальную работу сердечно-сосудистой системы и т.д.

Именно поэтому чертеж печи предусматривает обязательное устройство дымохода. Труба, предназначенная для отвода продуктов горения из печи на отработанном масле, должна быть строго вертикальной, иметь не менее 4 м в высоту (в данном случае имеется в виду промежуток между верхним краем дымохода и поверхностью, на которой стоит печь на отработанном масле), и обеспечивать хорошую тягу.

Дымоход не должен иметь наклонов и разного рода изгибов. Данное правило диктует схема устройства печи. Помимо этого, вертикальный дымоход гораздо проще чистить от копоти и сажи, откладывающейся на внутренних поверхностях трубы.

Вернуться к оглавлению

Основные технические показатели печи на отработанном масле

Печь, использующая в качестве топлива отработанное масло, имеет очень простую конструкцию.

Она состоит из верхней емкости для отработки. Данная емкость имеет отверстие, через которое заливается топливо. Верхняя часть печи на отработанном масле состоит из трубы с отверстиями. В данной трубе сгорают пары отработки. Также конструкция печи на отработанном масле включает верхнюю емкость. При работе агрегата она достаточно сильно накаляется и выполняет функции элемента обогрева.

Принцип работы печи на отработанном масле.

Над данной емкостью устанавливается патрубок. Его нужно соединить с дымоходом печи. Чертеж печи должен включать все упомянутые элементы. Это очень важно, т.к. именно на них основывается работа этого отопительного агрегата. вы можете использовать как готовый чертеж печи, так и создать собственный чертеж желаемой конструкции.

Печь изготавливается из стали толщиной от 4 мм. Для создания крышки верхнего модуля печки традиционно используется сталь толщиной 6 мм. Верхняя часть агрегата подвергается наиболее интенсивным температурным воздействиям. Со временем металл выгорает и становится тоньше.

В среднем печь на отработанном масле потребляет 0,5-2 л топлива в час. Для контроля температуры нагрева и интенсивности горения на нижней емкости конструкции устанавливается заслонка. Печь может разогреваться до температуры порядка 800°С. В условиях такой высокой температуры металл верхней части конструкции будет раскаляться докрасна, поэтому очень важно установить агрегат в пожаробезопасном месте на расстоянии не менее 50 см от стен.

Перед началом работы вам нужно будет составить чертеж печи с указанием всех размеров.

Чаще всего создается конструкция размерами 700х350х500 мм. Дымоход должен иметь не меньше 10 см в диаметре. Подобная печка будет весить порядка 30 кг. Однако вы можете создать собственный чертеж с индивидуальными размерами, изменив модификацию печи. Если же вам не хочется экспериментировать, используйте готовый чертеж с традиционными размерами.

Агрегат с такими характеристиками способен обогревать комнату объемом до 120 м³. Разница температур, при этом будет составлять порядка 20°С . Так, если температура воздуха на улице составляет -5°С, то печка сможет прогреть помещение примерно до +14-15°С. Однако на данные показатели влияет множество важных моментов, таких как место установки печки, теплоизоляция и толщина стен здания и т.д.

Вернуться к оглавлению

Пошаговая инструкция по сборке печи

Прежде всего, вам нужно составить чертеж печи и разобраться в особенностях ее работы. После того как вы составите чертеж с указанием всех размеров, приступайте к подготовке инструментов для работы. Купите, найдите или изготовьте самостоятельно следующее:

Схема монтажа печи на отработанном масле с размерами.

металлические трубы и уголки;
отрезной круг;
металлический лист;
воздушный компрессор;
болгарку;
циркуляционный насос и насос для подачи масла;
сварочный аппарат;
строительный уровень;
емкость подходящего объема;
котел со встроенным расширительным баком;
горелку.

Вы можете взять корпус сломанного или ненужного компрессора, к примеру, от старого холодильника. Он прекрасно подойдет для изготовления топочной камеры. Если таковой отсутствует, можно взять любой старый баллон. В качестве вытяжки и радиатора подойдет металлическая труба диаметром 80-100 мм и длиной 4 м. Используйте трубу с тонкими стенками. Подготовьте еще одну 4-метровую трубу для изготовления дополнительного радиатора.

Посмотрите на свой чертеж и подберите место, наиболее подходящее для установки печи. Подготовив инструменты, чертеж и материалы для работы, можно приступать к монтажу печи на отработанном масле. Прежде всего, изготовьте ножки. Возьмите болгарку и отрезной круг и нарежьте уголок на куски длиной порядка 20 см. Приварите их к корпусу будущего отопительного агрегата.

Схема сборки печи на отработке по деталям.

Установите печку в вертикальное положение. Прорежьте в верхней части корпуса отверстие, в которое в дальнейшем будет установлена вытяжка. Диаметр отверстия определяется в соответствии с диаметром вытяжной трубы. Небольшой вырез удобнее всего сделать при помощи сварки. Приварите вертикальную трубу к созданному отверстию.

Возьмите болгарку и отрезной круг. Вам нужно будет сделать небольшие отверстия в вытяжной трубе. Шаг между отверстиями — 10 см. Их надо сделать, начиная от корпуса печи и до 50 см высоты трубы. Также в данной трубе на расстоянии порядка 100 см от пола создается аналогичное отверстие, которое будет использоваться для монтажа дополнительного радиатора. Крепление тоже выполняется при помощи сварки. Расположите вторую трубу параллельно полу, вдоль стены.

Далее вам нужно будет прорезать в верхней части корпуса будущего отопительного агрегата отверстие диаметром около 50 мм. Через него в будущем будет заливаться отработанное масло. В случае если в помещении есть достаточно свободного места, такую печку можно оснастить различными дополнениями. К примеру, вы можете прикрепить на горизонтальный радиатор лист металла и использовать его для подогрева пищи или воды.

Такая самодельная печь имеет высокую производительность и не занимает много места. вы можете с легкостью сделать ее своими руками из подручных материалов. На лето печку при необходимости можно убрать.

https://1popechi.ru/youtu.be/Lsh4B9L7tuM

Вернуться к оглавлению

Изразцовые печи ручной работы. Чертёж и схема сборки.

Печи, камины, каминокомлекты
Керамическая печь KOPEC

Каталог

Новости — смотреть все

Чугунные печи и топки FireBird.

Совсем недавно компания Бефлорт Камин представила своим партнерам новинки из чугуна марки FireBird. Это одна каминная топка Consul и две дровяные печи Dingo и Соbra . Прежде чем предложить рынку эту модели, компания приобрела…

Новый бренд в нашем ассортименте!

Мы расширяем линейку предлагаемых брендов и представляем вам турецкого производителя чугунных и стальных топок ECHA-TECH. Продукция уже на нашем складе и готова к отгрузке. Преимущества топок ECHA-TECH: большой выбор…

Снижена цена на каминные аксессуары Fire and Wood.

Сейчас можно выгодно приобрести каминные дровницы, наборы и сумки для дров. Интересный ассортимент представлен брендом Fire and Wood . К продаже доступны металлические дровницы различных цветов, каминные наборы с необычным дизайном, есть…

abx
вентиляционная решетка
готовые камины
камин ABX
камин для отопления дома
камин из Чехии
печь ABX
печь в изразцах
печь длительного горения
печь для дачи
печь для отопления помещений
печь из Чехии
решетка Kratki
Решетка для камина
решетка люфт
решетка на угол
решетка Польша
решетка угловая

Описание
Характеристики

Печь камин ABX Kopec – вставка стальная – это изразцовая европейская модель предназначенная для работы на сухих дровах лиственных пород дерева или брикетах. Камин выполнен в старинном стиле. Одна из самых красивых изразцовых кафельных печей АВХ. Такие же дворцовые печи в XIX веке обогревали поместья дворян по всей Европе (включая Царскую Россию). Максимальная длина поленьев для загрузки в топку 320 мм. Эта компактная печь очень популярна, так как занимает небольшую площадь комнаты, тем не менее её мощность достаточна для обогрева помещения объемом от 50 до 140 кубических метров. Топка печи выполнена из долговечной и высококачественной стали, а дверца выполнена из чугуна, через стекло удобно присматривать за огнем и любоваться играми пламени. Огнеупорное стекло (стеклокерамика) выдерживает температуру до 750 градусов. Вес печи в 200 кг, это небольшой вес, поэтому не требуется дополнительное усиление пола под печь, однако если у вас в доме тонкий деревянный пол на лагах с большим шагом, то тогда придется разобрать участок, где будет стоять печь и усилить основание. Изразцовые печи проектируют и изготавливают вручную на заводах компании ABX. Облицовка изразцовых печей-экологически чиста и надежна, сохраняет тепло более пяти часов после прогорания дров. Вермикулитная облицовка дна и стенок топки предохраняет сварную конструкцию от воздействия тепловой нагрузки. Топка печи имеет систему вторичного и третичного дожига. Главная особенность системы вторичного дожига заключается в следующем, сначала сгорают дрова, а затем остаточные продукты горения, это дымовые газы с твердыми частицами. Уменьшая приток воздуха или увеличивая его подачу, можно добиться оптимальной интенсивности горения. Система вторичного дожига позволяет существенно снизить отложения сажи на стенках топки и дымохода, повышая теплоотдачу и способствуя экономии дров, к тому же вторичный дожиг смотрится очень красиво, его сравнивают со вспышками фейерверка. Печь камин ABX Kopec – вставка стальная – по-волшебному преображает привычные домашние декорации, добавляя загадочности и уюта. Печь камин настолько качественно сделана, что компания производитель ABX даёт на неё гарантию 5 лет

Особенности Kopec:

Европейская модель высочайшего качества

сертификаты испытательных центров Германии и Австрии

разборная (модульная) конструкция

непрерывная работа (в течение 24 часов)

цельносварной металлический корпус топочной камеры футерован вермикулитом

эффективная теплоотдача

режим экономного расхода дров

вторичный воздух для сжигания дымовых газов

система очистки стекла

доступные цвета: зелёный

Данные сведения носят ознакомительный характер. Уточняйте характеристики товара при покупке.

Дизайн и исполнение	изразцовая печь-камин
Бренд	ABX (Чехия)
Расположение в помещении	пристенное
Мощность	5 кВт
КПД, %	78
Вес	200 кг
Теплообменник	Нет
Ширина каминокомплекта	516 мм
Высота каминокомплекта	1137 мм
Глубина (габарит без ручки)	527 мм
Опции каминов и печей	система чистое стекло
Способ открытия дверцы	распашная
Диаметр дымохода	130 мм
Наличие балки	нет
Тип нагревания	конвекционный
Материал облицовки	кафель, изразцы
Форма стекла и дверей	прямая
Вид топлива	дрова и брикеты
Футеровка	вермикулит
Наличие зольника	классический(выдвижной)
Максимальная длина дров	320 мм
Материал изготовления топки	корпус сталь, дверца чугун
Присоединение дымохода	задний
Высота видимой части топки	445 мм
Ширина видимой части топки	245 мм

чертежи, видео инструкция, изготовление своими руками

Практически каждый владелец загородного дома или дачи мечтает иметь на своем участке парную банку. В результате одни заказывают возведение небольшого сооружения строительным бригадам, а другие занимаются этим самостоятельно. Но построить и сделать отделку бани – это только полдела. Главное, для хорошей парной нужна печь-каменка. И не обязательно тратить деньги на ее покупку.

Выбор проекта для печи в баню
Особенности самодельной печи из трубы
- Достоинства

Подготовка материалов и инструментов
Горизонтальная печь из трубы – видео
Вертикальная банная печь из трубы 530
Установка и эксплуатация печей из труб

Ознакомившись с видео инструкцией и несложными чертежами сделать хорошую печь можно своими руками. Понадобятся для этого самые простые материалы, основным из которых будет труба 530.

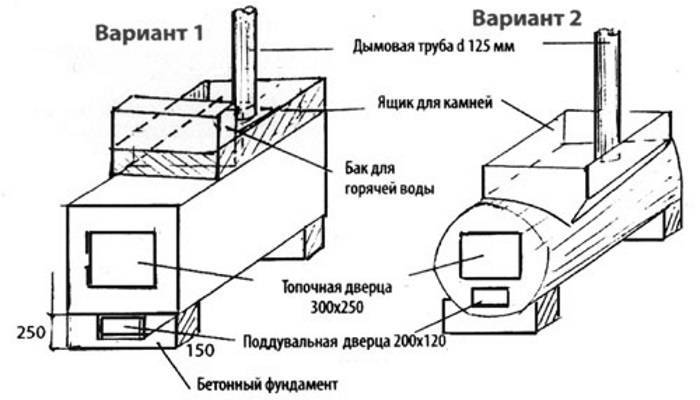

Выбор проекта для печи в баню

Самодельные каменки дизайнерскими изысками и стильным внешним видом не отличаются, но помещение парной объемом до 20 куб. метров отапливают качественно и быстро. По своей конструкции печи из трубы разделяются на два вида:

Вертикальная банная печь их трубы 530. Конструкция похожа на обычную буржуйку, но, кроме отделения для топки, имеет еще водяной бак для нагрева воды и емкость для закладки камней. Это довольно компактная модель, которая занимает немного места, поэтому подойдет для небольших парных. В то же время главным ее недостатком является то, что поддувала и дверцы топки находятся в парной, а также она обладает меньшей тепловой эффективностью.

Горизонтальная каменка. Конструкция также включает в себя бак для воды и емкость для камней, но при этом дверцы топки и поддувала можно вывести в соседнее помещение или на улицу. Горизонтальная печь из трубы занимает больше места, однако, благодаря большей длине топки и ее низкому расположению увеличивается площадь нагрева камней и улучшается теплообмен воздуха в парилке.

Выбор самодельной печи зависит от планировки и размеров парной, и от индивидуальных предпочтений владельца бани.

Особенности самодельной печи из трубы

Конструкция каменки включает в себя следующие элементы:

топку;
предназначенную для камней емкость, которая может быть расположена как внутри, так и снаружи корпуса;

дымоходную трубу;
камеру для сбора золы;
водонагревательный бак, который может быть частью корпуса или располагаться над камерой с камнями.

Камеры между собой отделяются решетками-колосниками.

Достоинства

Печи для бани из трубы являются не единственным вариантом, который можно выполнить своими руками. Но они имеют ряд неоспоримых достоинств:

Большая толщина стенок имеет отличную теплоемкость, что позволяет сохранять тепло в парной даже после сгорания топлива.
Металл, из которого изготовлены трубы, обладает механической прочностью и выдерживает значительные перепады температур.
За счет круглого сечения трубы топочное отделение конструкции получается куполообразной или цилиндрической формы.
Это способствует максимально эффективному распределению тепла и созданию естественной тяги.
С помощью выполненной из трубы самодельной каменки, помещение прогреется за 40–60 минут.
Конструкция из металла, в отличие от кирпичной печи, не нуждается в возведении фундамента.
Под воздействием температурной и водной коррозии толстостенная труба разрушается не так быстро, поэтому выполненная из нее печь при грамотной эксплуатации прослужит не один десяток лет.
Собрать металлическую каменку можно самостоятельно. Для этого нужно только иметь небольшие навыки обращения со сварочным аппаратом и инструментами по металлу.

Больших затрат закупка материалов для изготовления самодельной печи не требует. А если в хозяйстве найдется подходящий кусок трубы, банная каменка обойдется практически бесплатно.

Подготовка материалов и инструментов

Перед изготовлением печи

для бани из трубы нужно изучить видео инструкцию и чертежи, а также подготовить рабочее место.

Это может быть крытый навес на улице, домашняя мастерская или гараж.

Для работ понадобится:

Металлическая труба с толстыми стенами длиной в 1,2–1,5 метра и диаметром от 500 до 650 мм. В конструкции она будет выполнять роль топки и водяного бака.
Труба из металла для дымохода с толщиной стенок в 2–4 мм и диаметром в 120–150 мм.
Стальная труба для оборудования каменки с диаметром в 350 мм. Толщина ее стенок должна быть от 5 до 8 мм.
Металлические навесные гаражные петли.
Несколько листов из металла с толщиной стенок в 2–4 мм и размерами от 600 до 800 мм.
Готовые чугунные колосники или 500 мм металлической арматуры диаметров в 12–18 мм.
Водопроводная труба с нарезной резьбой длиною в 50–80 см и диаметром в ½ дюйма. Такого же диаметра водопроводный кран с внутренней резьбой.

Ручной или полуавтоматический сварочный аппарат.
Набор слесарного инструмента.
Электрическая дрель.
Болгарка с зачистными и отрезными дисками.

Горизонтальная печь из трубы – видео

Основным отличием горизонтальной каменки является расположение корзинки для закладки камней и бака для воды снаружи топливного отделения. Поддувала и дверцы топливника выносятся за пределы парной.

Этапы работ по изготовлению печи своими руками:

Толстостенная труба укладывается набок и чтобы не каталась, закрепляется. В ней, согласно чертежам, нужно сделать разметки. Для этого, отступив от низа 1/3 диаметра, на внутренних стенках проводятся две горизонтальные параллельные линии.
Из толстого стального листа вырезается основание топливника. Его ширина должна быть равна расстоянию между проведенными линиями, а длина – длине трубы.

Если в наличии есть заводские чугунные колосники, то посередине стального листа вырезается прямоугольное окно. Если готовых колосников нет, то их можно своими руками сделать из толстых арматурных прутков, наварив их на всю длину полученного окна снизу листа из стали.
Полученное основание топливника вдоль начерченных линий вставляется в основу конструкции и приваривается к внутренним стенкам трубы.
Торцевые стенки выполняются из толстых металлических листов. Их ширина должна получиться на 20 мм больше диаметра трубы, а в нижней части стенок для будущей печи нужно сделать ножки. Задняя стенка оставляется прямоугольной, поскольку к ней будет крепиться бак для воды, а переднюю можно закруглить. Тогда готовая печь для бани будет выглядеть более эстетично.
В торцевой передней стенке прорезаются два проема. Один из них (для поддувал) должен находиться на 10–15 мм ниже колосников. Проем для топки вырезается на 30–40 мм выше основания топливника.
Вырезанные из металлического листа фрагменты будут использоваться в качестве дверок. Крепят их к приваренным заранее к передней лицевой стенке гаражным петлям. Поддувала и топки перед установкой необходимо оборудовать запорными механизмами и ручками.
Относительно основания топки в правильном положении устанавливаются торцевые стенки и по всему периметру с помощью сварочного аппарата на стыке герметично обвариваются с основной трубой.
Между дымоходом и выходным отверстием топки можно установить вторичную камеру. В ней раскаленные продукты сгорания и дымовые газы окружающим камням будут передавать тепло, за счет чего повысится эффективность печи для бани. Сделать ее можно из трубы длиной в 350–450 мм и диаметром в 250–350 мм. Элемент разрезается на две равные части и торцы одной половинки завариваются вырезанными в форме полумесяца заглушками из стали.
Для дымохода в верхней части купола прорезается круглое отверстие. Оно должно быть немного смещено от центра и иметь диаметр трубы для дымохода. В полученное отверстие вваривается патрубок длиной от 100 до 120 мм.
Рядом с задней стенкой на самом верху основной трубы с диаметром от 150 мм прорезается еще одно круглое отверстие. Готовый купол нужно установить и приварить к основной трубе так, чтобы два отверстия относительно друг друга располагались вдоль продольной оси с небольшим смещением.
Из тонких арматурных прутков или перфорированного листового металла вокруг вторичной камеры наваривается корзина для камней.
К задней стенке полученной печи для бани крепится металлический бак для нагрева воды.

Горизонтальная банная печь готова. Теперь можно приступать к ее огневым испытаниям на улице.

Вертикальная банная печь из трубы 530

Если помещение парной небольшое, то его можно оборудовать вертикальной конструкцией.

Технология изготовления своими руками:

Из куска трубы длиной в 1 м выполняется первая часть печи для бани. Для поддувала внизу заготовки вырезается отверстие размерами в 5х20 см.
Над дверцей подувала, из металлического листа в виде круга крепится дно топки. В центре диска устанавливается самодельный или купленный в магазине колосник.
Отступив от дна заготовки примерно 5 см, вырезается отверстие для топки. Размер ее дверок должен быть в 25х30 см. После этого навариваются петли, и устанавливается створка.
Отсекатель выполняется из прямоугольного металлического листа, который по углам приваривается к трубе. Между краями листа и стенками трубы будет проходить воздух, что обеспечит лучший нагрев печи для бани.
Над полученной конструкцией, отступив вверх 5–10 см, размещается каменка. Ее низ в виде решетки изготавливается из прутьев. Дверца каменки выполняется так же, как и топочная.
Из оставшегося обрезка трубы длиною в 0,5 м изготавливается бак для воды. Дно заготовки заваривается листовым железом в виде диска, в центре которого для дымохода нужно сделать отверстие. Внизу резервуара врезается кран, а сверху устанавливается полукруглая съемная крышка. Располагается бак для воды над каменкой.

Вертикальная печь для бани готова. Теперь ее нужно проверить ее работу и можно устанавливать в парную.

Установка и эксплуатация печей из труб

Эксплуатация металлических печей связана с риском получения ожогов и возникновения пожара. Поэтому при их монтаже необходимо выполнять следующие правила:

Устанавливать над уровнем пола на бетонный или кирпичный фундамент высотой от 20 см.
Перед дверцами поддувала и топливника расположить металлический лист.
Расстояние от деревянных стен бани до горячих поверхностей печи должно быть не менее 1 метра.

Бак для воды должен заполняться перед растопкой бани. В сухой горячий бак воду заливать нельзя, поскольку может возникнуть приводящий к ожогам паровой удар.

Посмотрев видео инструкцию и разобравшись с чертежами можно своими руками сделать печь для бани из трубы. Задача эта окажется действительно несложной. Конструкция получится с высоким КПД и, при правильной установке и эксплуатации, совершенно безопасной. Главное, выполнять все этапы работ строго по инструкции, не нарушая технологии.

Змеевики

ОБЩИЕ СВЕДЕНИЯ

Змеевики предназначены для нагрева нефтяных эмульсий и нефти (за исключением змеевиков для печи Н-402) до заданных параметров.

Все змеевики сертифицированы как составные части оборудования.

особенности

Условия эксплуатации должны соответствовать исполнению У, ХЛ по ГОСТ 15150-69.

Категория размещения 2 по ГОСТ15150-69.

Основные технические данные

№ п/п	Оборудо- вание	Обозначение	Нагреваемая среда	Рабочее давление, МПа (кгс/см²)	Д_у, мм	Масса, кг.	Примечание	Материальное исполнение
№ п/п	Оборудо- вание	Обозначение	Нагреваемая среда	Рабочее давление, МПа (кгс/см²)	Д_у, мм	Масса, кг.	Примечание	Трубы	Тр. доски
1	ПТБ-10А	ПТБ-10А.01.01.000	Нефтяная эмульсия, нефть	6,3(63)	150	7600		Сталь 20 Сталь20, ст.09Г2С или любая др. по условию закаказчика	Сталь 20Х23Н18
2	ПТБ-10-64	ПТБ-10-64. 01.01.000				7780
3	ПТБ-10Э	ПТБ-10Э.01.01.000				7600	Двухрядный
4	ПТБ-10Э	ПТБ-10Э.01.02.000				4125	Однорядный
5	ПТБ-5	ПТБ-5-40А.01.05.000				3580	Двухрядный
6	ПТБ-5	ПТБ-5-40А.01.06.000				2105	Однорядный
7	ПТ-4-64	0601. 02.01.00.00				5000	Конвективный
8	ПТ-4-64	0601.01.01.00.00				14500	Радиантный
9	ПП-1,6А	ПП-1,6.03.00.000			100	7000
10	ПП-0,63А	ПП-0,63.03.00.000			100	4000
11	ППН-3	ППН-3.01.00.000			150	3975
12	ПБТ-1,6М	ПБТ-1,6М. 01.02.000			80	3240	верхний
13	ПБТ-1,6М	ПБТ-1,6М.01.03.000			80	3100	нижний
14	НУС-0,1	НУС-0,1.01.02.000			50	265
15	Н-402	УФГ 307.03.01.000	дизель	3,6(36)	100	4250	Дизельной фракции	15Х5М
16	Н-402	УФГ 307. 03.02.000	дизель		100	3050	конвективный	15Х5М
17	Н-402	УФГ 307.03.03. 000	Топливный газ		50	2660	Водонагре- вательный	Сталь 20

Габаритный чертеж змеевика для печи типа ПТБ-10А «ПТБ-10А.01.01.000».

Габаритный чертеж змеевика для печи типа ПТБ-10-64 «ПТБ-10-64.01.01.000».

Габаритный чертеж двухрядного змеевика для печи типа ПТБ-10Э «ПТБ-10Э. 01.01.000».

Габаритный чертеж однорядного змеевика для печи типа ПТБ-10Э «ПТБ-10Э.01.01.000».

Габаритный чертеж двухрядного змеевика для печи типа ПТБ-5 «ПТБ-5-40А.01.05.000».

Габаритный чертеж однорядного змеевика для печи типа ПТБ-5 «ПТБ-5-40А.01.06.000».

Габаритный чертеж конвективного змеевика ПТ-4-64 «0601.02.01.00.00».

Габаритный чертеж радиантного змеевика ПТ-4-64 «0601.01.01.00.00».

Габаритный чертеж змеевика ПП-1,6.03.00.000.

Габаритный чертеж змеевика ПП-0,63.03.00.000.

Габаритный чертеж змеевика ППН-3.01.00.000.

Габаритный чертеж верхнего змеевика ПБТ-1,6М. 01.02.000.

Габаритный чертеж нижнего змеевика ПБТ-1,6М.01.03.000.

Габаритный чертеж продуктового змеевика НУС-0,1.01.02.000.

Габаритный чертеж змеевика дизельной фракции УФГ 307.03.01.000

Габаритный чертеж конвективного змеевика УФГ 307.03.02.000

Габаритный чертеж водонагревательного змеевика УФГ 307.03.03.000

Печь с казаном и барбекю схема проект чертеж

Отдых на свежем воздухе в загородном доме или даче не обходится без приготовления блюд на открытом жару. Банальными шашлыками или запечёнными овощами никого не удивишь, а вот приготовить в таких условиях настоящий плов или другое сложное блюдо можно только на специальной жаровне. Таковой является печь-барбекю, конструкция которой предусматривает установку казана.

Содержание

Общее устройство печи-барбекю с казаном и мойкой
Таблица: достоинства и недостатки печи-барбекю
Фотогалерея: готовые проекты печи-барбекю
Подготовка к строительству: чертежи и оптимальные размеры
Выбор материала, расчёт необходимого количества
Кирпичи, глиняный раствор
Бетон, песок, гравий
Арматура
Гидроизоляция для фундамента
Пошаговая инструкция по изготовлению печи-барбекю с казаном
Видео: садовая печь-барбекю своими руками
Нюансы использования
Контрольное приспособление
Значение схематичной структуры
Сбалансированное основание
Возведение печи по порядовке
Простая печь для казана из кирпича
Материалы и инструменты
Порядовая схема кладки
Барбекю-комплексы с печью для казана
Крытая печь-барбекю с плитой под котелок
Проекты многофункциональных печей-барбекю

Общее устройство печи-барбекю с казаном и мойкой

Печь-барбекю — это капитальное строение для готовки различных блюд на жару раскалённых углей. Особенность этой установки заключается в том, что процесс приготовления пищи осуществляется на металлической решётке без открытого пламени, а жаровня не закрывается крышкой.

В терминологическом аспекте под понятием «барбекю» подразумевается способ запекания мясных или растительных продуктов над тлеющими углями при температуре в пределах 100–130°С.

Для удобства приготовления пищи такие устройства модернизируют, пристраивая к ним дополнительные отсеки и установки. Приобрела большую популярность конструкция, совмещающая в себе печь-барбекю, жаровню с возможностью установки казана, а также пристройку с мойкой. Следует отметить, что жаровню легко превратить в обычную плиту, если убрать казан, а на отверстие положить чугунные кольца разных размеров, образующих сплошную поверхность.

Капитальная печь барбекю имеет много положительных и несколько отрицательных качеств.

Таблица: достоинства и недостатки печи-барбекю

Фотогалерея: готовые проекты печи-барбекю

Подготовка к строительству: чертежи и оптимальные размеры

Возведению конструкции печи-барбекю должны предшествовать подготовительные мероприятия по выбору места постройки, составлению чертежей и схем.

Для создания печи-барбекю можно использовать уже готовые чертежи

При выборе участка для строительства нужно руководствоваться следующими правилами:

Между печным комплексом и жилым домом должно быть расстояние не менее 5 м.
Доступ к кухне не должен быть слишком удалён от конструкции. При необходимости их можно расположить под одной крышей.
Постройку следует размещать подальше от жилого дома соседей, так как запахи и дым могут их раздражать.
Решение всех строительных моментов следует доверить специалистам.
Перед застройкой необходимо провести исследование грунта, и, в соответствии с его качеством, выбрать подходящий тип основания.

Важную роль играет размер будущей печи-барбекю.

Высота печи-барбекю должна быть такой, чтобы любому члену семьи было удобно готовить на ней

Если поверхность с мойкой, решётку барбекю или казан разместить слишком низко, то через некоторое время устанет спина, а при расположении рабочих поверхностей слишком высоко в процессе приготовления без ожогов не обойтись.

Чтобы найти золотую середину, следует придерживаться правила — оптимальная высота рабочей поверхности печи-барбекю должна быть немного ниже уровня локтей готовящего.

Если ширина выбранного участка не позволяет сделать широкую конструкцию, то данным оптимальным параметром можно считать величину в 240–250 см. Такой печной комплекс будет компактным и удобным. Ширину жаровни следует сделать 63–65 см.

Размер печи для казана составит 3,5 кирпича с каждой стороны, что соответствует 87 см.

Выбор материала, расчёт необходимого количества

Для строительства печей-барбекю используют различные материалы, к числу которых относится кирпич, металл, камень и глина.

Из последнего можно изготовить монолитную конструкцию.

Глина применялась ещё в древнем гончарном искусстве. Первые исторические упоминания о таких сооружениях встречались в III тысячелетии до нашей эры. В наше время такой вид печей используется крайне редко. Для её изготовления нужна жирная глина особой породы.

Печи-барбекю из камня встречаются чаще, но широкой популярностью не пользуются, так как для их строительства требуется бутовый камень, песчаник и известняк. Неудобство этого материала заключается в его разной форме, из-за чего каждый элемент приходится тщательно подбирать друг к другу.

Печные комплексы из металла широко используются в настоящее время, благодаря относительной дешевизне материала и простоте его обработки. В продажу поступает большое количество уже готовых конструкций. В домашних условиях такие сооружения изготавливают компактных размеров. Для этого используют стальные листы или трубы толщиной не менее 5 мм. Популярным вариантом является использование старых баллонов от пропана. Толщина стенок и размеры этих ёмкостей подходят для изготовления подобных конструкций.

Наиболее удобным, качественным и долговечным материалом для печи является кирпич. Он имеет стандартные размеры и форму.

Лучший материал для печей — кирпич

Следует отметить, что для строительства печи-барбекю подойдёт не любой вид кирпичей. Например, силикатный использовать нельзя. Для жаровен, печей и других сооружений, работающих в условиях высокой температуры, применяют огнестойкий красный и шамотный материал. Топочную камеру обкладывают только вторым типом.

Помимо основного строительного материала, потребуется:

Бетонная смесь для закладки фундамента.
Доски или фанерные щиты для изготовления опалубки.
Арматурные прутья для сооружения металлического каркаса, укрепляющего бетонное основание.
Песок и гравий для фундамента.
Проволока, пластиковые хомуты или сварочный аппарат для закрепления всех соединений арматурной конструкции.
Гидроизоляционный материал для фундамента. Для этого обычно применяется толстый полиэтилен или рубероид.
Металлическая мойка, смеситель, сливные устройства, резиновый шланг.
Металлические уголки для установки столешницы с мойкой, крепежей для решётки барбекю и других элементов конструкции печи.

Все эти материалы требуют тщательных расчётов.

Кирпичи, глиняный раствор

Для постройки печи-барбекю потребуется 810–820 огнеупорных красных, а также 30–35 шамотных. Толщина швов между ними — 3–5 мм.

Бетон, песок, гравий

Так как печь-барбекю будет совмещать в себе несколько рабочих зон, то её конструкция займёт большую площадь земли. Чтобы этот комплекс был устойчив, необходимо изготовить капитальное основание. В качестве такового подойдёт плитный фундамент.

Чтобы рассчитать точное количество бетона необходимо узнать общий объём основания. Для этого нужно воспользоваться специальной геометрической формулой. Поскольку фундамент будет изготовлен в виде приплюснутого параллелепипеда размером 270х100х20 см, объём бетонной смеси необходимо рассчитать по формуле V=h³, где h — это длина стороны фигуры. На примере это будет выглядеть следующим образом: 2,7∙1,0∙0,2=0,54 м³.

С помощью этой же формулы рассчитывается объём песка и гравия. Для основания необходим слой каждого материала толщиной по 10 см. Из этого следует, что песка требуется: 2,7∙1,0∙0,1=0,27 м³. Это же значение для гравия.

Арматура

Чтобы под тяжестью печи фундамент не треснул, необходимо его укрепить. Для этого нужен металлический каркас. Для его изготовления используют арматурные прутья толщиной 12 мм. Металлическая конструкция представляет собой объёмный каркас в виде двух решёток, которые соединены между собой отрезками арматуры длиной по 15 см. Размер каждой ячейки в каркасе составляет 10х10 см.

Двойной слой решётки сделает основание крепче

Расчёт этого материала удобней делать в погонных метрах. Для этого необходимо определить общую длину всей арматуры для каркаса. Чтобы это сделать, надо сначала рассчитать количество прутьев, располагаемых по длине каркаса, потом по ширине и между решёток.

Рассчитываются прутья по длине конструкции. Длина каждого из них 95 см. Нужно определить, сколько прутьев разместится по длине фундамента, если расстояние между каждым из них составит 10 см. Для этого необходимо 270:10=27 штук. Нужно прибавить ещё один стержень, так как с другого края каркаса он будет замыкать конструкцию. Чтобы узнать, сколько это в погонных метрах, нужно 27∙0,95=26,6 м.

Этот же принцип расчёта используется для вычисления количества арматуры по ширине основания. Для этого 100:10=10 штук, в погонных метрах это будет: 2,7∙10=27 м.

Необходимо сложить эти значения, чтобы получить общий параметр по одной решётке: 26,6+27=53,6 м.

Так как в конструкции предусмотрено две решётки, то 53,6∙2=107,2 погонных метров.

Теперь нужно рассчитать количество арматурных элементов, соединяющих две части каркаса. Эти стержни располагаются по периметру (на пересечении каждого прутка), а также внутри конструкции, на расстоянии 90 см друг от друга рядами.

Чтобы конструкция не провисала, можно добавить места соединений

Из предыдущих вычислений известно количество прутьев по ширине и по длине каркаса: 28+10=38 м. Это значение необходимо удвоить, так как элементы расположены по периметру конструкции: 38∙2=76 штук. Внутри каркаса есть ещё два ряда по 10 штук, поэтому 76+20=96 штук. Нетрудно определить это значение в погонных метрах: 96∙0,15=14,4 погонных метров.

Теперь необходимо рассчитать общее количество арматуры в погонных метрах: 107,2+14,4=121,6 м.

Гидроизоляция для фундамента

Чтобы рассчитать требуемое количество гидроизоляционного материала, нужно найти площадь основания. Площадь данной фигуры определяется по следующей формуле: S=a∙b, где a — ширина, b — длина прямоугольника. Подставим значения: 2,7∙1,0=2,7 м².

Пошаговая инструкция по изготовлению печи-барбекю с казаном

Когда место для строительства выбрано и подготовлено, составлены чертежи и схемы будущей конструкции, а необходимые материалы куплены, можно приступать к непосредственному возведению печи-барбекю. Для этого нужно выполнить следующие действия:

Натянутый шнур делает линию разметки идеально прямой

Деревянные подпорки удержат конструкцию от давления бетона

Металлический каркас сделает основание крепким

Опалубка образует будущую форму фундамента

Гидроизоляционный материал защитит конструкцию печи от влаги

Топку печи можно выложить шамотным кирпичом

Топочный отсек можно сделать цилиндрической формы

Печной комплекс с барбекю и казаном может быть весьма удобным для использования

Видео: садовая печь-барбекю своими руками

Нюансы использования

Чтобы печь-барбекю и её рабочие элементы долго радовали вас, ею нужно правильно пользоваться:

Жар будет равномерным, если предварительно убрать старую золу.
Дым от остатков под зольником от предыдущих готовок может испортить вкус блюда.
Перед использованием новый чугунный казан нужно смазать подсолнечным маслом, а потом разогревать его на печи в течение 20 минут. При необходимости добавлять масло. После указанного времени оставить казан для высыхания, после чего слить остатки масла. Вытереть сухой ветошью внутреннюю часть. Теперь он готов к использованию. Каждое последующее блюдо, приготовленное в нём, будет вкуснее.
Пользоваться такой печью будет комфортней, если полы перед ней выложить камнем, а над жаровней изготовить навес или крышу.

Возвести печь-барбекю можно и своими руками, если строго следовать инструкции и относиться к данному процессу ответственно. Такая конструкция будет служить вам длительное время и полностью оправдает ваши ожидания.

Автор: Андрей Соколов

(13 голосов, среднее: 3.9 из 5)

Правильная кладка печи из кирпича – это не только архитектурный баланс, сохраняющий долговечность строения, но и залог функциональной пользы и безопасности при эксплуатации. Порядовка барбекю необходима даже опытному мастеру. Знание каждого кирпичного ряда с заданным количеством элементов и точным расположением дает неоценимый эффект в скорости выполнения работы своими руками и качественном результате.

Термин «порядовка» характеризует сразу два строительных понятия, применяемых в одной архитектурной области – кладке кирпича. Именно это разделение порой вводит в тупик начинающего печника. Важно держать наготове оба определения, которые по своему названию обеспечивают не только контроль кладки по рядам, но и порядок выполнения кладки.

Контрольное приспособление

Исконно профессиональное слово «порядовка» описывает элементарное приспособление, необходимое для контроля высоты и горизонтальности каждого ряда из кирпича.

Устройство состоит из двух вертикальных реек высотой 1,5-2 м, закрепляемых на противоположных сторонах одной стенки к нижним рядам двумя скобами каждая. Последние используются для безопасного соединения рейки без болтов, чтобы не «травмировать» свежую кладку кирпича.

Минимальное количество ярусов, позволяющее установить порядовку – 2. Поскольку кладка своими руками осуществляется в шахматном порядке, одна скоба сцепляется с кирпичом первого ряда на одной стороне кладки, а вторая — с элементом выше, но уже на смежной стороне – так аналогично для обеих стоек. Сечение рейки-порядовки не конкретизируется: толщина должна быть такой, чтобы выдержать натяжение между двумя частями установки. Как правило, выбирают бруски 50×50.

Контроль осуществляется при помощи нанесения на порядовку насечек через каждые 77 мм в высоту. Данные промежутки требуют максимально возможной точности, поскольку именно от них зависит строительный баланс кладки. Если на одной рейке хотя бы один из интервалов будет на 1 или 2 мм отличаться от противоположной стороны, горизонтальность нарушится. Расстояние 77 мм складывается из высоты кирпича и толщины соединительного шва: 65+12 мм.

От насечки к насечке натягивается шнур, называемый причалкой. Он позволяет отследить точность кладки каждого кирпича в ряду. Если первые ярусы были сложены при помощи уровня, причалка служит им на следующих этапах. В месте крепления скобы на порядовке или рядом предусматривается болт натяжения. Достаточно вкрутить его с одной стороны, и причалку можно капитально расправить между брусками. Растяжка шнура крайне важна, чтобы не было провисаний в середине кладки и наиболее точно отслеживалась горизонтальность.

Иногда порядовку устанавливают на три или даже на четыре стены из кирпича. Это помогает отследить симметричность размеров и углов, а также сохранить горизонтальное положение кладки сразу на всех ее сторонах.

Контрольное приспособление можно изготовить своими руками. Устройство состоит из простых элементов, которые буквально лежат под ногами в период строительных работ.

Сложность состоит только в обеспечении точности самой порядовки – важен каждый миллиметр и градус. Самодельное устройство принесет пользу, если работа над барбекю из кирпича – одноразовая. Например, для собственной беседки.

Для частых профессиональных проектов рекомендуется приобрести заводское устройство, которое пригодится в течение долгих строительных периодов и сохранит свою точность.

Значение схематичной структуры

Второе значение слова «порядовка» появилось благодаря народному просторечию. Контроль по рядам осуществляется уже не по высоте и горизонтальности, а по количеству и расположению. Порядовка барбекю – это схема, по которой производится пошаговая кладка кирпичного мангала своими руками.

Чертежи помогают и начинающему печнику, и опытному профессионалу в равной степени. Если новичку схема поможет разобраться в конструкции печи и станет полезной инструкцией для проведения работ своими руками, то мастеру порядовка пригодится в быстрой реализации схожих проектов. Единожды составленные чертежи будут служить, как школьнику таблица умножения – все контрольные на «5», или из раза в раз капитальная барбекю с казаном или русской печью.

Сбалансированное основание

Основой для сбалансированной кладки является правильный фундамент. Барбекю из кирпича – тяжеловесная конструкция, если рассмотреть нагрузку на единицу площади. В связи с этим ей требуется монолитное основание. Песчаная подушка, щебень, арматурный каркас, качественный раствор цемента – все это сделает фундамент прочным и долговечным, однако не менее важно учесть и его баланс:

Поверхность готовой бетонной площадки должна быть ровной и горизонтальной во всех направлениях — выведена по уровню. От этого будет зависеть уже первый ряд кирпича: если основание представляет собой качественный опорный участок, погрешности начальной кладки будут сведены к нулю. Это позволит в дальнейшем установить контрольное приспособление на первые ряды.
Так же важна симметрия внутренней структуры фундамента. Для заливки своими руками необходимо выбирать ровный участок земли. Желательно, чтобы почва была однородной: без включений песка и глины. Дно котлована рекомендуется хотя бы приблизительно вывести по уровню, и только потом ровными слоями засыпать песок и щебень. Перед заливкой раствора можно еще раз проверить дно на горизонтальность.

Возведение печи по порядовке

Перед кладкой огнеупорного кирпича своими руками необходимо тщательно продумать структуру барбекю. Чем лучше представлена пошаговая схема, тем меньше вероятность ошибок. Порядовка также помогает заранее подсчитать количество стройматериалов, составить смету и вовремя закупить необходимый объем. Это эффективный подход, который исключает задержки в работе из-за нехватки элементов.

Произведя подготовку к работе своими руками, можно слаженно и продуманно начинать строительный процесс по схеме:

Для более надежного основания, жесткости кладки и законченного внешнего вида чаще всего кладут первый ряд, полностью закрывая кирпичом поверхность бетонного основания (оставляя по 5-10 см по периметру).
От количества зон приготовления зависит следующая архитектурная часть – кирпичные ноги. Для простой конструкции их нужно 3 – по бокам и сзади. Такие проекты, как барбекю с казаном, русской печью, столами и дровниками, предусматривают дополнительные кирпичные опоры.
Между основанием и верхней точкой стоек могут располагаться дополнительные перекрытия, служащие полками под посуду или местом хранения дров.
На опоры производится кладка перекрытия из кирпича. Оно служит основанием для топки или поверхностью зоны с казаном. Для архитектурной красоты, перекрытие для топок и столы для продуктов кладутся на одной плоскости.
От перекрытия начинается формирование топок из кирпича своими руками. Для зоны барбекю из нескольких рядов формируется углубление для топлива и места будущего крепления сеток или шампуров. Для зоны с казаном топка будет располагаться ниже перекрытия. Она может быть уже ног из кирпича. Заранее необходимо предусмотреть место установки котла – сформировать из кирпича круглое углубление. Без казана оно может служить обычной плитой.
Над перекрытием печи производится кладка стенок из кирпича для зон приготовления.
Последняя часть порядовки барбекю — общий дымоход из кирпича в центре строения. Как правило, он возводится путем соединения окончания всех топок в одну систему и постепенного сужения кладки до достижения размеров выходной трубы. В переходной зоне предусматриваются металлические заглушки.

Садовая печь для барбекю с казаном позволяет готовить не только мясо на углях, но и настоящий плов, долму, шурпу, десятки других вкуснейших блюд. Особая конструкция топки равномерно разогревает стенки посуды, чего нельзя добиться на обычной плите. Существует много вариантов печей под казан – от простейших открытых конструкций до многофункциональных барбекю-комплексов, включающих несколько модулей. Новичкам рекомендуем начинать с простых схем, а опытным мастерам окажется по силам любой проект.

Простая печь для казана из кирпича

Для небольшой зоны барбекю будет достаточно компактной печи для казана. В продаже можно найти готовые металлические изделия, но намного больше удовольствия доставит строительство своими руками. При всей своей простоте и миниатюрных размерах эта модель довольно функциональна. После извлечения съемного котла она превращается в полноценную шашлычницу, а отверстие, закрытое кольцами, становится обычной плитой, пригодной для любой посуды.

Принцип работы печи для казана

Материалы и инструменты

Для строительства печи-барбекю с казаном необходимо подготовить красный кирпич и огнеупорный шамотный кирпич для топливника, жаростойкий раствор для кладки, колосниковую решетку, дверцы для топки, зольника и прочистного отверстия. Для перекрытия верхней части печи потребуется прочная стальная или чугунная плита с круглым отверстием толщиной около 20 мм. Для установки плиты будут нужны стальные уголки.

Казан следует купить заранее, чтобы не ошибиться с диаметром и глубиной чаши для него. Посуду рекомендуется выбирать чугунную с толстыми стенками, утолщенным днищем и четырьмя ручками-ушками. В идеале во время приготовления блюд 2/3 котелка должно находиться ниже уровня плиты.

Порядовая схема кладки

Этот несложный проект печи-барбекю с казаном представляет собой кирпичную тумбу с выемкой под котелок. Незначительный вес конструкции позволяет обойтись без мощного фундамента, ограничившись заливкой бетонной плиты, выравнивающей основание. Чтобы защитить строение от разрушительной влажности, обязательно нужно предусмотреть гидроизоляцию.

Порядовка простой печи для казана

Первый ряд уличной печи кладут насухо на слой песка и тщательно проверяют горизонталь, чтобы в дальнейшем не переживать о неравномерном уровне воды в казане. На втором ряду устанавливают поддувальную дверку, закрепляя ее проволокой, и зольник. Далее кладку ведут перевязкой.

На уровне третьего ряда укладывают колосниковую решетку и выкладывают цилиндрическую топку шамотным кирпичом с перевязкой в четверть кирпича. Важно не забывать о том, что запрещено использовать в одной перевязке простой и огнеупорный материал!

Для выхода дымовых газов на уровне 4-5 рядов следует предусмотреть отверстие сечением 25*14 см, а на 12 ряду – отверстия для движения дымовых газов из топливника в отпускные каналы. На уровне днища котелка делают сужение газохода. 13 рядом перекрывают отпускные каналы огнеупорным кирпичом и крепят по периметру рамку из уголка. На уголки устанавливают плиту. Если вместо готовой плиты взят стальной лист, отверстие в нем вырезают болгаркой и шлифуют края напильником.

Для новичков самым сложным может оказаться кладка цилиндрической топки. Закругленной поверхности добиваются при помощи обрезанных под углом половинок кирпича. Если постараться и выложить идеально гладкие стенки, печь можно использовать в качестве тандыра для выпечки лепешек, очистив после сгорания дров топливник от золы и накрыв отверстие деревянной крышкой.

Пример кладки цилиндрического топливника

После строительства печь следует хорошо просушить перед использованием. Первую топку делают короткой, сжигая тонкие веточки или бумагу. При желании кирпичные стенки можно обложить клинкерной плиткой.

Барбекю-комплексы с печью для казана

Любителям основательности и функциональности придутся по вкусу комплексы, в которых, помимо печи для казана, имеются другие модули: шашлычница, гриль, варочная плита, духовка, коптильная камера. Для удобства такие комплексы оснащают столешницами, мойками, дровницами для аккуратного хранения топлива.

Крытая печь-барбекю с плитой под котелок

Порядовая схема кладки печи-барбекю с казаном несколько сложнее, а ее конструкция более массивна и основательна. Тяжелая постройка должна устанавливаться на фундамент глубиной 40-50 см, изолированный рубероидом. Эта модель имеет отдельную топку с плитой, которую можно использовать под котел или другую посуду.

Особенность конструкции в наличии крыши над зоной казана, что позволяет заниматься готовкой в любую погоду и защищает блюдо от пыли. Функциональную печь можно разместить на улице, под навесом или в беседке.

Вид печи и порядовая схема кладки

Порядовка барбекю с казаном

Топка модуля для казана на схеме простая. Но лучше выложить ее по тому же принципу, что и описанную выше мини-печь, придав форму цилиндра шамотным кирпичом. Закругленная топка способствует равномерному нагреву всей поверхности котелка, а также используется в качестве тандыра.

Внутреннюю часть барбекю также футеруют огнеупорным кирпичом, формируя выступ для жаровни. Решетку для гриля и колосник делают съемными. Дверцы фиксируют при помощи стальной проволоки. Арочный свод над топкой выкладывают по заранее приготовленному шаблону из досок. Прямоугольный проем формируют при помощи металлических уголков.

Модернизированная модель, построенная по предложенной схеме

Проекты многофункциональных печей-барбекю

Используя готовые проекты садовых печей, можно самостоятельно разработать схему кладки или заказать порядовку печи-барбекю с казаном специалисту.

Садовый комплекс с мангалом и казаном

Проект барбекю-комплекса с казаном, русской печью, мойкой и дровницей

Полный комплект: мангал, казан, коптильная камера

Если отсутствие навыков в печном строительстве не позволяет заняться кладкой самостоятельно

Правила кладки печей и дымоходов: рабочие чертежи, топливо и тяга

Рабочие чертежи

До начала кладки следует изучить чертеж сооружаемой конструкции.

Чертежи печей изображают их наиболее важные и сложные разрезы — продольные и поперечные. Кроме того, для облегчения работы печника на чертежах приводят порядовки — схемы кладки каждого ряда печи.

Рис. 10. Фасад и вертикальный разрез печи типа «Голладка»

Чтобы правильно сложить любую печь по чертежу, печник должен уметь его читать. Как это делать, покажем на примере двух чертежей, изображающих общий вид печи и вертикальный разрез по А — А (рис. 10), а также боковой и горизонтальные ее разрезы в наиболее сложных рядах (рис. 11).

Рис. 11. Боковой и горизонтальные разрезы печи

а — основание; б — б-й ряд с установкой колосниковой решетки; в — 26-й ряд с установкой задвижки

По чертежу фасада видно, сколько рядов имеет печь по высоте (в данном случае 30). Вертикальный разрез по А — А дает представление о расположении топливника и дымооборотов и об общем внутреннем устройстве печи. На всех чертежах огнеупорный’кирпич обозначается двойной штриховкой.

Печнику необходимо до начала кладки изучить чертеж, точно придерживаться его указаний и вести кладку, руководствуясь порядовками, на которых показано место каждого кирпича.

Топливо и тяга

Коэффициент полезного действия печей зависит от их аккумулирующей способности, а также вида и теплотворной способности топлива.

Свойство печи поглощать и сохранять тепло называется аккумулирующей способностью. Обычно комнатные печи после топки продолжительностью 1—2 часа сохраняют и отдают тепло помещению в продолжение 12—15 часов. Это печи средней и малой теплоемкости.

Печи большой теплоемкости с кладкой в полкирпича аккумулируют тепло в течение 24 часов, следует их топить один раз в сутки и только в сильные холода — два раза.

Теплотворная способность топлива определяется количеством тепла, выделяемого им при полном сгорании (табл. 1), и измеряется в ккал/кг.

Вид топлива	Влажность, %	Теплотворная способность топлива, ккал/кг
Дрова	35	3300
»	30	3000
»	50	2800
Торф
кусковой	30	3000
брикетовый	—	4000
Уголь
подмосковный	—	3000
бурый	—	4700
каменный	—	5000 — 7200
антрацит	—	7000
Нефть	—	10 000
Мазут	—	9000 — 9700
Местные виды топлива: солома, лузга, костра, опилки (в зависимости от влажности)		3500 — 3800

Таблица 1. Средние значения теплотворной способности различных видов топлива
Примечание. Данные таблицы взяты из книги И. И. Ковалевского «Печные работы» (М.: Высшая школа, 1977, с. 21).

При полном сгорании 1 кг условного топлива (дрова) дает 3000 ккал/кг, при неполном — только 1000 ккал/кг.
При сжигании топлива в печах неизбежны теплопотери. Они связаны с тем, что часть тепла улетучивается вместе с дымом, часть не используется при неполном сгорании топлива. Коэффициент полезного действия исчисляется как разница между теплотворной способностью топлива и отдачей тепла помещению.

Рис 12. Тягомер

Для полного сгорания топлива необходим приток свежего воздуха и отвод в трубу продуктов сгорания, то есть хорошая тяга. Сила тяги зависит от удельных весов горячего и холодного воздуха. Так, 1 м3 воздуха при температуре 0°С весит 1,293 кг, при температуре 100°С—0,947 кг. Силу тяги в трубе принято выражать давлением в килограммах на площадь в 1 м2, измеряется она специальным прибором — тягомером. Он представляет собой изогнутую стеклянную трубку диаметром 5—6 мм (рис. 12). Она наполнена подкрашенной водой и закреплена на планке со шкалой. Уровень жидкости в колене А показывает силу тяги в миллиметрах водяного столба, для этого открытый конец колена Б вставляется в дымовую трубу (дымоход). Обычно сила тяги в комнатных печах составляет 1—3 мм вод. ст.

Подготовка к печным работам. Следует четко определить место печи в помещении, учитывая, что она» должна занимать как можно меньше полезной площади.

Кирпич для кладки печей отобрать ровный, правильной формы, с цельными углами и гранями. Перед началом кладки, особенно в летнее время, его надо смочить водой. Песок, глину, ящики для раствора, подмостки
и все печные приборы следует заранее приготовить на месте работы.

Поскольку кирпич имеет стандарт 25>012×6,5 см, все размеры печей показаны в сантиметрах И в кирпичах во избежание их колки. Этим экономится кирпич.

На изоляции из двух слоев рубероида, уложенных на готовом фундаменте, начинается кладка печи согласно размерам • первого ряда. лучшей тяги. Смазывание раствором стенок внутри каналов и в топках не допускается.

При кладке печей в футлярах или с железными коробами в тепловых камерах нельзя оставлять зазоры между футлярами (коробками) и кирпичной кладкой. Зазоры, должны быть заполнены раствором.

Как нарисовать печь / LetsDrawIt

Выберите чертеж печи из нашей базы чертежей. Скопируйте его или посмотрите в нашем видеоплеере и используйте в качестве пошагового руководства, чтобы научиться рисовать.

Мы используем рисунки, созданные другими игроками в играх LetsDrawIt. Поскольку рисунки выбираются автоматически, может отображаться неподходящий рисунок. В этом случае сообщите о розыгрыше, нажав кнопку «Сообщить о розыгрыше». Изображения доступны по лицензии (CC BY)

Пошаговый чертеж для печей для пиццы на заднем дворе

Юмулладжи

Вам не нужно быть лицензированным архитектором или инженером, чтобы придумать свой собственный дизайн или стиль печи для пиццы, построенной на вашем заднем дворе. В первую очередь важным элементом является желание сделать печь для пиццы по средствам. Есть моменты, которые следует учитывать в начале проекта, который можно назвать пошаговым составлением. Среди них три шага:

Шаг 1: Тип и размер печи для пиццы, которую вы хотите построить

Начальный шаг в основном выполняется на чертежной доске. В любом проекте хорошо известно, что исполнитель должен сделать несколько эскизов, как только он или она примет предпочтительные размеры печи для пиццы. В простом понимании размер или площадь для многоугольных объектов, таких как квадрат или прямоугольник, представляет собой общее измерение длины, умноженное на ширину, а затем умноженное на высоту. Но размер домашней печи для пиццы основан на измерении сферической формы. Таким образом, вы должны использовать математическую формулу S = 2prh, где S — сгенерированная площадь поверхности, p — число пи, имеющее постоянное значение 3,1416, r — радиус, а h — высота. Определившись с измерениями высоты купола и его радиуса, вы можете начать делать некоторые чертежи, используя различные измерения сферической формы. На решение о размере печи для пиццы напрямую влияет наличие материалов или средств.

Шаг 2: Определение основания или фундамента вашей печи для пиццы

Поскольку печь для пиццы предназначена исключительно для выпекания или приготовления пиццы, всегда следует помнить об элементе тепла. Важность прочного фундамента просто необходима, так как он держит печь для пиццы. Опять же, создание некоторых рисунков или эскизов очень поможет, прежде чем принять решение о том, какой фундамент предпочтительнее, учитывая правильные материалы с их правильными размерами и спецификациями. Если вы решите построить долговечную печь для пиццы, необходимо уделить внимание поиску хорошего места на вашем фоне с твердой почвой для размещения фундамента. Правильное строительство фундамента основано на пропорции. Каким бы ни был общий вес печи для пиццы, она должна соответствовать прочности фундамента. Твердое основание идеально подходит для того, чтобы выдерживать вес печи для пиццы в течение длительного времени и использования.

Шаг 3: Укладка пола в духовке

Третий и последний этап сборки печи для пиццы на заднем дворе – это укладка пола в печи. Областью, которая больше всего подвергается воздействию горящих углей при каждой выпечке, является под печи. С этой реальностью пол вашей печи для пиццы должен быть сделан из прочного материала. Укладка его правильными кирпичами является необходимым шагом, так как постоянное воздействие тепла превращает материалы в хрупкое состояние и, таким образом, в конечном итоге превращает весь пол в пыль. Если ваших знаний о напольных материалах недостаточно, не помешает спросить совета у опытных строителей печей для пиццы рядом с вами. Они также помогут вам пройти весь процесс сборки собственной печи для пиццы.

Шаг 4: Обшивка печи для пиццы

Вы должны нанести бетонный слой на купол, который известен как облицовка. Толщина облицовки может быть от 5 см до 2 дюймов. Вы можете рассмотреть бетонную облицовку печи для пиццы на заднем дворе. Много раз возникает вопрос, в чем необходимость облицовки? Огнеупорные кирпичи с бетонной облицовкой образуют толстый слой, сохраняющий тепло при разогреве или выпечке пиццы. Для выпечки пиццы не требуется все тепло. После выпечки пиццы вы можете использовать это тепло для выпечки любых других продуктов. Вы даже можете использовать это тепло для дальнейшего приготовления пищи. С другой стороны, облицовка помогает предотвратить потери тепла через стену купола. Таким образом, вы должны рассмотреть облицовку для вашей печи для пиццы на заднем дворе.

Шаг 5: Изоляция пиццы

Еще одна вещь, которую вы должны отдать приоритет, это изоляция. Вы должны обеспечить надлежащую изоляцию печи для пиццы на заднем дворе. Изоляция играет важную роль в печи для пиццы на заднем дворе, потому что без надлежащей изоляции вы не сможете поддерживать желаемое тепло для выпечки пиццы. Между облицовочным слоем и огнеупорным кирпичом можно использовать алюминиевую фольгу. Этот алюминий не предотвращает потерю тепла напрямую. Алюминиевая фольга предотвращает поглощение воды. Если стенка печи для пиццы впитает влагу, тепло будет теряться с высокой скоростью. Чтобы предотвратить эту потерю тепла, между кирпичом и глиняным слоем применяется алюминий. Вермикулит широко используется в качестве теплоизоляционного материала. Вермикулит смешивают с портландцементом и известью в соотношении 13:1:1. Сначала эти сухие материалы тщательно перемешивают, а затем добавляют воду, чтобы получилась паста. Эта паста используется для изоляции печи для пиццы.

Шаг 6: Установка дымохода

Дымоход — последняя функциональная часть печи для пиццы. Дымоход используется для удаления дыма, образующегося в печи для пиццы. Если в печи для пиццы нет дымохода, дым будет выходить через дверцу печи. Но кому захочется выбрасывать дым через дверцу духовки. Опять же, если вы используете дверь, чтобы избежать дыма, есть вероятность, что пицца будет дымной. Поэтому вам следует подумать об установке дымохода в печи для пиццы на заднем дворе.

Для изготовления дымохода можно использовать дымоход из нержавеющей стали или глины. Не используйте оцинкованные трубы в качестве дымохода, потому что они не прослужат долго. Иногда в качестве дымохода используется нержавеющая сталь с двойными стенками. Но это может быть дорого. Вы также можете использовать глиняный дымоход. Глиняный дымоход не такой дорогой, как стальная или металлическая труба. Вы должны прикрепить эту трубу арочной пластиной. Лучшей пастой для соединения этой трубы с арочной пластиной будет раствор. Он быстро оседает и придает конструкции высокую прочность.

Дополнительная информация: Как построить печь для пиццы

Промышленная печь для термообработки | Промышленная печь для закалки

262.642.3938

Запросить предложение

Wisconsin Oven Corporation

Висконсин Овен Корпорейшн

Подробная информация о продукте

Промышленные печи для термообработки и печи для закалки Wisconsin Oven (серия SDB) доступны в десяти (10) стандартных размерах (возможны размеры по индивидуальному заказу) и с газовым или электрическим нагревом в четырех (4) температурных диапазонах. Предлагаемые стандартные максимальные значения продолжительной температуры составляют 800°F (425°C), 1000°F (540°C), 1250°F (675°C) и 1400°F (760°C).

Промышленные печи для термообработки и закалочные печи обычно называются сопутствующими вытяжными печами или вытяжными печами периодического действия. Вытяжные печи периодического действия Wisconsin Oven отличаются прочной конструкцией печи, которая включает внешний кожух из толстолистовой стали, переднюю часть печи из армированного стального листа, внутренний кожух с облицовкой и, при необходимости, внешнее структурное усиление. Если указано, оборудование может быть спроектировано так, чтобы соответствовать даже самым строгим стандартам (например, AMS2750, AMS2770 или BAC-5621, и это лишь некоторые из них).

Все агрегаты полностью проходят заводские испытания, настраиваются и сертифицируются в результате обширной проверки качества ДО отгрузки, что снижает затраты на установку и ввод в эксплуатацию .

Подробная информация о продукте

Wisconsin Oven Промышленные печи для термообработки и печи для закалки (серия SDB) доступны в десяти (10) стандартных размерах (доступны размеры по индивидуальному заказу) и с газовым или электрическим нагревом в четырех (4) ) температурный диапазон. Предлагаемые стандартные максимальные значения продолжительной температуры составляют 800°F (425°C), 1000°F (540°C), 1250°F (675°C) и 1400°F (760°C).

Характеристики

Модельный ряд промышленных печей для термообработки и закалки Wisconsin Oven SDB имеет:

Газовый или электрический нагрев

Воздуховоды высокого давления

Прочная наружная пластинчатая конструкция

Внутренняя поверхность из коррозионностойкого алюминия или нержавеющей стали (в зависимости от модели)

Изоляция плитного типа, не оседающая

Вертикальная подъемная дверь с пневмоприводом

Комбинированный, высокоскоростной поток воздуха через рабочую камеру

Под пирса

Стандартный под, рассчитанный на 2000 фунтов

Главный выключатель питания

Элементы управления NEMA 12

Блок питания 480/3/60 (доступны другие напряжения)

Совместимость с FM, NFPA и NEC

Создан на века!! Поддерживается эксклюзивной и беспрецедентной 3-летней гарантией WOW™ от Wisconsin Oven на устройства с максимальной температурой до 1250 ° F.

Эти печи предназначены для использования с наиболее распространенными корзинами для термообработки и размерами загрузки (см. таблицу). Если размер вашей корзины отсутствует в списке, свяжитесь с нами, чтобы мы могли обсудить вашу заявку.

Модель	Размеры корзины
Модель	Ширина	Высота	Глубина
СДБ-436	24 дюйма	18 дюймов	36 дюймов
СДБ-446	24 дюйма	24 дюйма	36 дюймов
СДБ-448	24 дюйма	24 дюйма	48 дюймов
СДБ-558	30 дюймов	30 дюймов	48 дюймов
СДБ-658	36 дюймов	30 дюймов	48 дюймов
СДБ-668	36 дюймов	36 дюймов	48 дюймов
СДБ-6612	36 дюймов	36 дюймов	72 дюйма
СДБ-8612	48 дюймов	36 дюймов	72 дюйма
СДБ-888	48 дюймов	48 дюймов	48 дюймов
СДБ-101010	60 дюймов	60 дюймов	60 дюймов

Опции

Для наших промышленных печей для термообработки доступно множество опций, включая:

Столы загрузки/разгрузки с приводом или без привода
дорожные сборы автомобили
Корзины
Охлаждающий бак, включающий нагреватель, регулятор уровня воды, насос для перемешивания воды, а также пневматический закалочный элеватор и топку
Механизм толкателя/экстрактора
Допустимая нагрузка до 6000 фунтов
Гарантированная однородность температуры
Программируемые контроллеры и самописцы
Сбор данных

Дополнительные поды и рабочая поддержка

Наше оборудование может поставляться с подами различных конструкций. Поды доступны из углеродистой стали, нержавеющей стали или сплава, в зависимости от температуры и ваших потребностей. Мы можем спроектировать оборудование с мостом и цепными направляющими, чтобы обеспечить погрузку и разгрузку с существующей загрузочной тележки.

В качестве стандарта мы предлагаем под пирса-рельса, который используется, когда корзины или продукты загружаются либо вручную, либо с помощью вилочной тележки. Другие конструкции пода, которые мы предлагаем в качестве опций, включают:

Полноразмерные ролики
Разрезной ролик
Колесный или роликовый рельс (с направляющими цепи или без них)

Стандартная панель управления

Дверь с оптоволоконной стенкой, вид сзади

Очаг пирса

Роликовая направляющая из литого сплава с направляющей занавеса

Ролик полной ширины

Области применения

Wisconsin Oven Промышленные печи для термообработки и печи для отпуска обычно используются для следующих целей:

Закалка
Лечение раствором
Старение
Отжиг
Нормализация
Снятие стресса

Преимущества

Линейка промышленных печей для термообработки и закалки Wisconsin Oven SDB обеспечивает высочайшее качество и следующие преимущества:

Прочная конструкция с качественными компонентами
Стандартные размеры для большинства линий термообработки
Рециркуляционный вентилятор высокой производительности для превосходной равномерности и скорости нагрева
Предлагается с подами для опор, роликов, колесных рельсов или направляющих салазок
Направляющие цепи, загрузочные тележки и охлаждающие баки также доступны
Доступно с нашей эксклюзивной модернизацией печи Energy Efficient E-Pack™
Полностью отрегулирован и испытан на заводе ДО отгрузки для сокращения времени установки и запуска
Поставляется с полным трубопроводом, проводкой, полностью протестирован и сертифицирован (при необходимости)

Связанные документы

Связанные статьи

Wisconsin Oven отправляет две печи с четырьмя зонами и двумя выдвижными ящиками с электрическим обогревом для нефтегазовой промышленности

Дата публикации: 06 мая 2019 г.

Корпорация Wisconsin Oven объявила о поставке двух (2) четырехзонных духовых шкафов с двумя выдвижными ящиками с электрическим обогревом производителю нефтегазовой промышленности. Печи периодического действия будут использоваться для предварительного нагрева труб и сердечников двигателей бурильных труб. Печи имеют достаточную мощность для нагрева 15 000 фунтов стали с 21 ° C до 120 ° C примерно за 9 часов.0 минут в предварительно разогретой духовке. Эти промышленные печи имеют максимальную рабочую температуру 150°С и размеры ящиков: 31 фут 0 дюймов в ширину, 35 дюймов в длину и 12 дюймов в высоту (каждый ящик). Каждая печь имеет гарантированную однородность температуры ±2,8°C при заданных значениях 95°, 108°, 120°C

Подробнее

Wisconsin Oven отправляет пять стандартных вытяжных печей периодического действия в Восточную Каролину для обработки металлов

Дата публикации: 25 апреля 2019 г.

Wisconsin Oven Corporation объявила о поставке пяти (5) стандартных вытяжных печей с электрическим обогревом компании East Carolina Metal Treating в Роли, Северная Каролина. Стандартные печи вытяжного периодического действия (печи SDB) будут использоваться для снятия напряжения и имеют максимальную рабочую температуру печи 1250 ° F. Размеры корзины каждой печи: 2 фута в ширину, 3 фута в длину и 2 фута в высоту. . Гарантированная однородность температуры ±10°F при заданных значениях 300°F, 750°F и 1250°F была подтверждена девятью (9)) точечное исследование однородности температуры в пустых камерах печи в статических условиях эксплуатации. Печи для термообработки и закалки Wisconsin Oven (SDB

Подробнее

Wisconsin Oven поставляет печи периодического действия для производства огнестрельного оружия

Дата публикации: 22 июня 2017 г.

Корпорация Wisconsin Oven Corporation поставила серийную вытяжную печь с электрическим обогревом и воздушным охлаждением для производства огнестрельного оружия. Печь будет использоваться для термообработки стальных орудийных стволов в атмосфере азота. Оборудование имеет достаточную мощность для нагрева 1000 фунтов стального изделия и загрузочной корзины с 70° до 1125°F в течение 135 минут (при загрузке в печь с температурным режимом). Рабочая камера этой печи для термообработки имеет размеры 36 дюймов (ширина) x 36 дюймов (высота) x 36 дюймов (длина), а максимальная температура составляет 1250°F. Требование к минимальной однородности температуры составляло ±10°F при 1125°F. На основе

Подробнее

Висконсинская печь отправляет закалочную печь в системы тестирования пламени

Дата публикации: 04 января 2017 г.

Корпорация Wisconsin Oven Corporation поставила одну (1) вытяжную печь периодического действия, работающую на природном газе, компании Flame Treating Systems Inc в Дареме, Северная Каролина, для использования для отпуска различных стальных деталей. Компания Flame Treating Systems Inc. предоставляет заказчикам индивидуальные системы закалки пламенем, а также услуги по закалке пламенем на месте. Добавление этой закалочной печи позволяет им эффективно закалять детали своих клиентов на дому. Максимальная температура печи закалки составляет 1250°F, а размеры корзины составляют 4 фута (ширина) х 3 фута (в) х 4 фута (длина).0003

Подробнее

Горизонтальная система обработки раствором Термообработка алюминия для аэрокосмической промышленности

Дата публикации: 16 февраля 2009 г.

Wisconsin Oven разработала и изготовила печь периодического действия, работающую на природном газе, с закалочным баком для обработки алюминия раствором для аэрокосмической промышленности. Оборудование рассчитано на прием корзин размером 4 фута в ширину, 4 фута в высоту и 4 фута в длину. Печь рассчитана на максимальную рабочую температуру 1250°F и нормальную рабочую температуру 1100°F. Заказчику требовалась однородность температуры ±10°F при 600°F и 1100°F для печей AMS 2750D класса 2 и приборов типа C. Исследование однородности температуры (TUS) по девяти точкам с использованием калиброванной проволоки в пустой камере печи в статических рабочих условиях проводилось с

Подробнее

Однолинейный рисунок газовой плиты с духовкой.

.. — стоковая иллюстрация [78176730]
Номер предмета : 78176730 Увидеть все
Эта стоковая иллюстрация под заголовком «Однолинейный рисунок газовой плиты с духовкой…»[78176730] включает теги огонь, духовка, вектор. Автор статьи — Simple Line (№1445330). Доступны размеры от S до XL, включая Vector, а цена начинается от 5 долларов США. Вы можете загрузить образцы данных с водяными знаками (композиции изображений), проверить качество изображений и использовать Lightbox после регистрации бесплатно. Увидеть все
Однолинейный чертеж газовой плиты с духовкой бытовой техники. Концепция инструментов бытовой кухонной утвари электричества. Динамическая непрерывная графическая векторная иллюстрация
1:1
selectedRatio() === ‘xwide’}»> 4:3
4:5
(8:10)
3:2(6:4)
Обычай
:
* Вы можете перемещать изображение, перетаскивая его.
Увеличить
Образец данных
Кредиты
Кредиты (авторское право): Простая линия / ПИКСТА
Подробнее об этом элементе
О модели и разрешении собственности
Просмотров : 64
Свяжитесь с автором, чтобы спросить об этом элементе
Добавить этого автора в избранное
Предлагаемые категории
Техника
Кухня
техника/Дом
Техника
Печь
Бизнес
категория/отрасль
Энергия
Газ
О разрешенном или запрещенном использовании. Щелкните здесь, чтобы узнать, как отобразить уведомление об авторских правах.
Иллюстрация штока: Однолинейный чертеж газовой плиты с бытовой техникой духовки. Концепция инструментов бытовой кухонной утвари электричества. Теги динамической непрерывной линии рисования графических векторных иллюстраций
Огонь печь вектор прибор фон гореть горелка мультфильм концепция непрерывная линия готовить пищу плита приготовление еды дизайн одомашненный Рисование электрический электрический энергия пламя плоский еда топливо газ рука нарисованный от руки нагревать дом горячий дом семья иллюстрация изолированный кухня кухонные принадлежности рисование линий линии металл минималистичный одна линия знак просто одна линия эскиз нержавеющая сталь стали печь технологии посуда тепло
Описание / комментарий
Однолинейный чертеж газовой плиты с духовкой бытовой техники. Концепция инструментов бытовой кухонной утвари электричества. Динамическая непрерывная графическая векторная иллюстрация
Учебники по рисованию и как рисовать выпечку Иллюстрации Уроки Пошаговые техники

Брауни
Торты
Печенье
Кексы
Пончики
Кексы
Пироги
Крендельки
Другие вкусности

БРАУНИ
Как нарисовать домового
Я здесь, чтобы показать вам, как нарисовать домового, шаг за шагом. Как вы теперь понимаете, брауни – это восхитительный десерт и лакомство. Я люблю эту сладость с детства. Время от времени я делаю брауни со сливочным сыром, и они получаются потрясающими. Несмотря на то, что пирожные очень вкусные, я хотел нарисовать лакомство, которое было бы слишком мило, чтобы его есть. Единственная сложность, с которой я столкнулся при приготовлении брауни, заключалась в том, чтобы понять, включать ли орехи или шоколадную крошку. В конце концов я решил, что приготовление брауни без каких-либо добавок будет лучше, потому что вы можете добавить этот дополнительный ингредиент, если хотите.
Учебник по рисованию шоколадного брауни
Вот вкусное угощение, которое, я думаю, понравится некоторым из вас. Это урок, который покажет вам, как нарисовать брауни с помадкой шаг за шагом. Этот восхитительный десерт является одним из моих любимых во всем мире. Нет ничего лучше, чем высокий стакан ледяного молока, чем хороший брауни с помадкой. Эти липкие десертные пирожные наполняют ваш рот нежной любовью. Один из моих любимых видов брауни с помадкой — это те, которые покрыты глазурью и шоколадной стружкой. В любом случае, просто говорить обо всех этих милых вещах вызывает у меня голод. Я заткнусь, чтобы ты тоже мог нарисовать свой собственный шоколадный брауни.
ТОРТЫ
Как нарисовать милый кавайный кусок торта с лицом на нем из буквы «N». Простое пошаговое руководство по рисованию для детей
Сегодня я покажу вам, как нарисовать милый кусок торта с лицом на нем из заглавной буквы «N». Научиться рисовать очень легко, а уровень привлекательности этого кусочка пирога зашкаливает. Следующее простое пошаговое руководство по рисованию поможет вам легко выполнить все шаги. Веселиться!
Как нарисовать кусок пирога из слова «ЛОЖЬ» для глупой шутки Простое пошаговое руководство по рисованию для детей
Сегодня я покажу вам забавный маленький трюк, чтобы нарисовать кусок пирога из слова «ЛОЖЬ». Это забавный маленький трюк, который вы можете проделать с другом или членом семьи. Спросите, не хотят ли они кусок пирога. Потом из слова «ЛОЖЬ» нарисуй этот пирог и напиши над кусочком пирога «Пирожок — это ЛОЖЬ». Глупый.
Как нарисовать торт для детей
Я покажу вам «как нарисовать торт для детей», шаг за шагом и вместо красивого торта; Я просто пошел дальше и сделал что-то простое. Даже дети хотят нарисовать торт, особенно когда они делают открытку для кого-то, кого любят.
Как нарисовать башню из торта ко дню рождения
Сегодня мы учимся рисовать башню из праздничного торта со складыванием. Мы надеемся, что вы будете следовать вместе с нами. Используйте свое творчество, чтобы изменить рисунок и добавить больше деталей и украшений. Этот урок также отлично подходит для изготовления поздравительной открытки!
Как нарисовать милый торт ко дню рождения
Сегодня мы учимся рисовать милый именинный торт!
Как нарисовать торт ко дню рождения для детей
Почти каждый год отмечается
дня рождения. Чтобы отпраздновать это, гостям подают торты. Узнайте, как нарисовать торт ко дню рождения.
Как нарисовать свадебный торт
Я покажу вам «как нарисовать свадебный торт», шаг за шагом. Свадебный торт, как вы знаете, является абсолютной необходимостью, как свадебное платье и смокинг для невесты и жениха.
Как нарисовать торт ко дню рождения
Почти каждый год отмечается
дня рождения. Чтобы отпраздновать это, торт используется для обслуживания гостей. Узнайте, как нарисовать простой торт ко дню рождения.
Как нарисовать торт со свечами
Чтобы отпраздновать какое-либо событие, Торты используются для обслуживания гостей. Над тортами зажигают свечи, чтобы насладиться вечеринкой. Узнайте, как нарисовать праздничный торт со свечами.
Как рисовать торты
Начнем с того, что шаг за шагом научимся рисовать торты. Я знаю, что вы говорите, пирожные? Да, верно, я думаю, вы все согласитесь, что рисование еды милым и простым способом будет приятным освежающим прикосновением.
Как нарисовать торт
Съесть праздничный торт или любой другой торт — одно удовольствие. Рисовать торт тоже не сложно. В этом руководстве мы нарисуем торт за тринадцать простых шагов.
Рисунок торта «Четвертое июля»
Сегодня я хотел дать вам пару уроков, чтобы отпраздновать 4 июля, так что вот мой вариант вкусного торта 4 июля. Он оформлен соответствующим образом и очень красочно. Я уверен, что у многих из вас будут праздничные десерты после того, как вы съедите вкусную еду с барбекю на заднем дворе. В любом случае, получайте удовольствие, оставайтесь в безопасности и празднуйте свою свободу.
Как нарисовать милый торт
Я покажу вам, как нарисовать милый торт шаг за шагом. Торт в форме чиби, но я не хотел называть этот урок чиби-тортом, потому что это прозвучало бы нелепо, я думаю. Глазурь и вкус торта выглядят так, будто вы хотите просунуть руку через экран, чтобы отхватить кусочек красочного лакомства. Само руководство чертовски простое и невероятно увлекательное.
Как нарисовать простой торт ко дню рождения
В этом следующем уроке вы научитесь рисовать праздничный торт. Я очень люблю торты ко дню рождения или любые торты в этом отношении. Вы спросите, почему я люблю торты ко дню рождения? Ну, во-первых, мне нравится, как они бывают разных стилей, форм и размеров. Вы можете сделать их со сливочным кремом или взбитыми сливками, и они бывают разных вкусов и цветов.
Как нарисовать Чизкейк
Позвольте мне начать с представления этого урока «как нарисовать чизкейк», шаг за шагом. Это будет очень простой урок, и чтобы вы знали, идея сделать урок на основе чизкейка пришла от моей сестры. Она ела кусочек и сказала: «Ты должен сделать урок по кусочку чизкейка», что я и сделала. Это очень милый и веселый урок, поэтому я надеюсь, что вам понравится учиться делать свой собственный чизкейк, даже если он воображаемый.
Как нарисовать торт для детей
Этот урок покажет вам, как нарисовать торт для детей, шаг за шагом. Торт, который я выбрал для дизайна, очень простой, маленький и интересный для воссоздания. При изготовлении тортов вы должны иметь в виду, что они, как правило, бывают разных форм, размеров, цветов и дизайнов. Торт для детей должен состоять всего из двух слоев, с большой ложкой глазури, смазанной сверху.
Как нарисовать торт
Команда DrawingForAll приветствует вас на уроке рисования о том, как рисовать торт шаг за шагом.
Как рисовать торт, десерты
Узнайте, как нарисовать простой торт за 8 шагов.
Как нарисовать шоколадный торт
Узнайте, как нарисовать кусочек трехслойного шоколадного торта за 8 шагов.
Как нарисовать чизкейк
Узнайте, как нарисовать вкусный кусочек чизкейка за 6 шагов.
Как нарисовать шоколадный торт
Ням, Ням, дай мне немного. Вот что я чувствую, когда смотрю на этот рисунок куска пирога, в который мне очень хочется вонзить свои зубы, но поскольку я не умею рисовать эту пустыню, она достаточно хороша.
Как нарисовать кекс
Здесь мы научимся рисовать кекс поэтапно в кавайной форме. Это такой милый фруктовый кекс, что мне почти хочется съесть его целиком.
ПЕЧЕНЬЯ
Как нарисовать тарелку с печеньем для Санты
Научись рисовать тарелку с печеньем для Санты! Попросите своих художников нарисовать больше печенья и даже стакан молока на заднем плане.
Как рисовать печенье и молоко
Возьмите маркеры и бумагу! Сегодня мы учимся рисовать печенье и молоко… забавное печенье и молоко!
Как нарисовать пряничного человечка
Хотите нарисовать пряничного человечка? Сделать это легко с помощью этого простого пошагового руководства по рисованию. Все, что вам понадобится, это карандаш, ластик и лист бумаги. Вы также можете использовать цветные карандаши, маркеры или цветные карандаши, чтобы растушевать законченный рисунок.
Как рисовать печенье
Хотите нарисовать вкусное молоко и печенье? Сделать это легко с помощью этого простого пошагового руководства по рисованию. Все, что вам понадобится, это ручка, карандаш или маркер и лист бумаги. Вы также можете раскрасить готовый рисунок.
Как рисовать печенье
Файлы cookie, файлы cookie и еще раз файлы cookie. Кто любит поваров? Я делаю! Я подумал, что было бы правильно включить урок, который покажет вам, как рисовать печенье, потому что это одна из самых вкусных вещей, которые Санта любит есть, пока он тихо отдыхает в кресле возле камина и дерева. Я люблю печенье, ты любишь печенье, так что давай нарисуем печенье. Я нарисовал несколько видов печенья, которые, я думаю, будут очень полезны для детей и взрослых.
Как рисовать печенье
Узнайте, как нарисовать печенье за 7 шагов.
Легкий урок рисования печенья
Если вам хочется чего-нибудь сладкого, но ничего не получается сделать прямо сейчас, почему бы не нарисовать простое печенье с начинкой из ваших любимых конфет.
КЕЙКСЫ
Как нарисовать милый кекс каваи с лицом на нем — простое пошаговое руководство по рисованию для детей
Сегодня я покажу вам, как нарисовать милый мультяшный кекс с личиком. Этот очаровательный стиль называется каваи, и дети повсюду его обожают. Это очень легко рисовать, и мы покажем вам, как нарисовать кекс в стиле кавай, с помощью следующих простых пошаговых инструкций… отлично подходит для начинающих и детей! Веселиться!
Как нарисовать кекс для детей
мм мм, мм мм. Посмотрите, как сладко и аппетитно выглядит этот кекс! Бьюсь об заклад, вы просто хотите вонзить зубы в розовую глазурь и желтый пирог этого пустынного лакомства. Как нарисовать кекс для детей, вероятно, станет самым милым уроком дня. В уроке используется розовая глазурь, но вы можете использовать глазурь любого цвета, а также посыпку любого типа.
Как нарисовать кавайный кекс
Вот моя версия «как нарисовать кавайный кекс», шаг за шагом.
Как нарисовать кекс в стиле чиби
Ребята, вы готовы к этому уроку о том, как нарисовать кекс в стиле чиби шаг за шагом? хорошо, я надеюсь на это, потому что это то, о чем этот урок. Кексы бывают шоколадными или ванильными, а глазурь может быть шоколадной, ванильной, розовой, синей, желтой, оранжевой и любого другого цвета радуги. Этот кекс в стиле чиби абсолютно восхитителен во всех отношениях, а еще он увенчан мараскино-вишней, которая является лучшей вишней на земле.
Как рисовать забавные кексы
Научись рисовать забавные кексы! В этом уроке весело использовать собственное творчество для изменения деталей и лиц. Используйте свое воображение, чтобы сделать ваши кексы еще смешнее.
Как нарисовать кекс Шик Шопкинс
Мы любим Шопкинс! Следуйте за мной и Хадсом, учитесь рисовать Кекс Шик вместе с нами!
Как нарисовать кекс с вишней
Cup Cakes — это маленькие пирожные, которые очень нравятся детям. Торты с вишневой начинкой также пользуются большим спросом из-за вкусного вкуса. Учимся рисовать кекс с вишенкой.
Как нарисовать кекс — очень простое руководство по рисованию
Хотите нарисовать свой собственный кекс? Сделать это проще, чем когда-либо, с помощью этого простого пошагового руководства по рисованию.
Как рисовать кексы
У меня есть милый и быстрый урок об одном блюде, которое вам может понравиться так же, как и мне. Рисование съедобных предметов может быть действительно забавным занятием, потому что у вас есть выбор сделать свою еду реалистичной, мультяшной или, как мне нравится рисовать, чиби-иш. Сегодня я заполню запрос и покажу вам, ребята, «как рисовать кексы», шаг за шагом.
Кекс Чармандер
В этом уроке я покажу вам, как нарисовать кекс Чармандер шаг за шагом. Чармандер — один из тех покемонов, которые состоят из пары цветов без внешнего рисунка. Основа кекса будет просто оранжевой, затем глазурь будет желтовато-оранжевой, за которой последует красный завиток на кончике. Надеюсь, вам понравится этот урок по рисованию кекса Charmander.
Как нарисовать кекс бульбазавра
Вот еще один урок по кексу в стиле покемонов. Вот «как нарисовать кекс бульбазавра», шаг за шагом. Эти дизайны кексов становятся все более захватывающими для создания. Я ловлю себя на том, что думаю о них, даже когда смотрю фильм. Я хотел сделать кекс Бульбазавра, потому что он окрашен в синий и зеленый цвета, и потому что, несмотря на то, что он выглядит счастливым покемоном, он все еще имеет грубую внешность даже в форме кекса.
Как нарисовать кекс Пикачу
Вот милый урок кексов, который заставит вас кричать о большем. Сегодня я начну день с загрузки «как нарисовать кекс Пикачу», шаг за шагом. Я знаю, насколько странным может показаться этот урок, но на самом деле вы вполне можете его реализовать. Если вы действительно хотите испечь такой кекс на своей кухне, все, что вам нужно сделать, это купить немного белого теста для кекса, добавить немного ярко-желтого пищевого красителя, покрыть верх кекса шоколадной глазурью, затем добавить засахаренные глаза, нос. и щеки. Я действительно хотел, чтобы что-то яркое попало на первую полосу, так что вот что, я думаю, добавит красок в вашу художественную жизнь. Нарисовать кекс Пикачу будет лучше, чем съесть его.
Как нарисовать кекс
Узнайте, как нарисовать кекс всего за 7 шагов (включая раскраску).
Как нарисовать кекс для детей
Все дети любят кексы и угощения, поэтому я решил сделать этот урок о том, как нарисовать кекс для детей. Это простая задача, с которой справится каждый, в том числе и опытные художники. Я сделала этот кекс шоколадный, но вы можете выбрать любой вкус, который вам больше нравится. В любом случае, я больше ничего не могу сказать об этом кексе, кроме как весело провести время, рисуя его.
Рисунок кавайного кекса
Этот урок для всех, кто любит рисовать все, что связано с едой и каваи. Так что сегодня вот смесь того и другого в очень милом, простом стиле. Вот как вы делаете рисунок кавайного кекса. Лицо потрясающее, глазурь густая, а клубника сверху просто завершает все очень красиво. Конечно, вы можете добавить свой собственный фрукт, если вам нравится черника, малина или даже ежевика. В любом случае, получайте удовольствие и не забудьте украсить свой капкейк каваи и проявить творческий подход, когда будете это делать.
Урок рисования кексов
Сегодня у меня есть для вас пара очень милых уроков, которые будет очень весело рисовать. Я начну с этой простой концепции рисования кексов и девушки, которая их ест. Я собирался назвать это уроком пекарни, но это не имело смысла. Итак, вот моя идея о том, как кексы рисуют, едят и как выглядит человек, когда он ест кексы.
Как нарисовать кекс на день рождения
Добро пожаловать в мой урок по рисованию праздничного кекса. Я думал, что этот учебник подходит, так как это мой день рождения (: это очень просто, но вы должны быть хорошо знакомы с компьютерной системой рисования, если вы не делаете наброски. Итак, вот он, и дайте мне знать, что вы думаете!
ПОНЧИКИ
Как нарисовать пончик
Сегодня мы научимся рисовать пончик. На самом деле это довольно простое занятие, и с ним справится даже художник-любитель. Итак, приступим к обучению!
Как нарисовать стопку пончиков
Научись рисовать забавную стопку пончиков!
Как рисовать пончики
Это пошаговое руководство по рисованию пончиков.
Как нарисовать пончик
Хотите нарисовать вкусный пончик? Сделать это проще, чем когда-либо, с помощью этого простого пошагового руководства по рисованию. Все, что вам понадобится, это карандаш, ластик и лист бумаги. Вы также можете раскрасить свой рисунок, используя маркеры, мелки или цветные карандаши.
Как легко нарисовать милый пончик
В этом видео вы научитесь рисовать и раскрашивать пончик шаг за шагом.
Как нарисовать пончик
Научись рисовать вкусный пончик, это очень просто!
Как легко и мило нарисовать рождественские пончики
Следуйте инструкциям, чтобы научиться рисовать и раскрашивать эти сладкие праздничные пончики для рождественского угощения шаг за шагом, легко и мило. Цветные карандаши Crayola используются для раскрашивания этой пары милых мультяшных десертов с глазами. Это продолжение урока рисования, идеально подходящего для рисования на рождественской открытке или в качестве подарка.
Как нарисовать мультяшный пончик Мило и легко
Следуйте инструкциям, чтобы научиться рисовать этот милый мультяшный пончик!
Как нарисовать пончик Easy Art Tutorial
Нарисуй вместе со мной пончик легко и научись рисовать рисунки еды маркером. Это очень простой урок рисования, просто следуйте за мной шаг за шагом, если вам нужно больше времени, вы можете сделать паузу.
Как нарисовать мультяшный пончик Easy
Хотели бы вы легко научиться рисовать мультяшную еду? Просто следуйте простому обучающему видео по рисованию, чтобы научиться рисовать мультяшный пончик.
Как нарисовать пончик
Вот урок о сладком лакомстве, которым наслаждаются в любое время дня. Я покажу вам, как нарисовать пончик шаг за шагом. Пончики — одно из тех порочных удовольствий, перед которыми большинству людей трудно устоять.
Как нарисовать пончик
Узнайте, как нарисовать пончик, покрытый шоколадом и посыпкой.
Как рисовать пончики
Это пошаговое руководство по рисованию пончиков.
Как рисовать пончики
Этот урок покажет вам, как нарисовать пончик в шоколаде всего за 5 шагов.
Простое рисование пончика, шаг за шагом
Вот очень простой урок, который покажет людям, как легко можно нарисовать пончик или пончики.
КЕКСЫ
Как нарисовать кекс
Я начну день с того, что покажу вам, как нарисовать маффин шаг за шагом.
Как нарисовать кекс
Сегодня мы испекли для вас новый урок рисования, в котором покажем, как нарисовать маффин. Возможно, многие из вас умеют готовить маффины, и сегодня мы научимся это рисовать.
Как рисовать кексы
Кексы, кексы, кексы, кто может насытиться этим вкусным завтраком. Одна из замечательных вещей, которые мне нравятся в кексах, это то, что их можно есть в любое время дня и не чувствовать, что вы едите завтрак. Подумайте об этом, кексы созданы для быстрого завтрака для тех, кто в пути, верно? Ну, вы можете есть эти вещи независимо от того, в какое время
ПИРОГ
Как нарисовать пирог
Я покажу вам «как рисовать пирог шаг за шагом». Вы когда-нибудь слышали поговорку «каждый день хорош для пирога»? Ну, если честно, это правда. Я имею в виду, если подумать, каждый день действительно хороший день, чтобы съесть пирог. Неважно, утро это, полдень или ночь. Я люблю пироги, и я знаю, что вы, вероятно, любите пироги, так что давайте возьмемся за дело и нарисуем пирог. Рисование пирога, вероятно, одна из самых простых вещей, которые вы когда-либо рисовали.
Как нарисовать яблочный пирог на День благодарения
Ммммм… научитесь рисовать яблочный пирог на День Благодарения или даже на Рождество! Будьте осторожны, этот урок точно заставит вас проголодаться по вкусному яблочному пирогу.
Как нарисовать пирог — с Днем Пи!
С Днем Пи, друзья-художники! Отпразднуйте, съев пирог и следуя за нами. Научитесь рисовать пирог, милый забавный пирог!
Как нарисовать забавный тыквенный пирог
Сегодня мы учимся рисовать кусочек тыквенного пирога.
Как нарисовать пирог
Наверное, нет людей, которые не любят пироги. Вам может не понравиться конкретный вид начинки или теста. Но ведь и не поспоришь, что пирог — одно из самых красивых блюд в мире.
Как нарисовать пирог
Хотите нарисовать вкусный кусок пирога? Сделать это очень просто с помощью этого простого пошагового руководства по рисованию. Все, что вам понадобится, это карандаш, лист бумаги и ластик. Вы также можете использовать цветные карандаши, мелки, маркеры или другие инструменты, чтобы растушевать законченный рисунок.
Как рисовать пироги
Меня попросили сделать урок «как рисовать пироги», шаг за шагом. Этот рисунок на двух кусках пирога, и самое замечательное, что если вы хотите нарисовать только один пирог, вы можете сделать это.
Как нарисовать яблочный пирог
Глядя на это фото, я чувствую этот аромат печеного яблока. Мне было очень весело рисовать этот кусок пирога, и я думаю, что большинству из вас, поклонников еды в стиле чиби, понравится этот следующий урок о том, как рисовать яблочный пирог, шаг за шагом. Я не знал, как сделать так, чтобы целый яблочный пирог выглядел мило, поэтому вместо этого я выбрал кусочек. По крайней мере, есть настоящее лицо, и оно нарисовано на той части пирога, которая нравится большинству людей, на липких внутренностях.
Как рисовать пирог
Научитесь рисовать пирог всего за 9 шагов.
Как нарисовать тыквенный пирог
Вкуснятина, вкуснятина, такая полезная для моего животика. Сегодня у нас будет простое, но вкусное развлечение, когда мы научимся рисовать тыквенный пирог шаг за шагом.
КРЕНЕЦЛИ
Как нарисовать крендель
Изучите два способа рисования кренделя! Вы можете сделать это, выполнив следующие простые шаги.
Как нарисовать крендель
Скрученный, как крендель. Вот что я иногда чувствую, когда меня что-то или кто-то переполняет. Этот урок покажет вам, как нарисовать крендель, шаг за шагом.
ДРУГАЯ ВКУСНОСТЬ
Как нарисовать медовую булочку
Сегодня предстоит два урока по приготовлению сладостей, и я начну с этого, как нарисовать медовую булочку. Я люблю медовые булочки, особенно из магазина пончиков или пекарни. Всю последнюю неделю я ела медовые булочки, и я знаю, что это из-за мягкого теста внутри и сладкой глазури снаружи. Некоторые медовые булочки покрыты глазурью, но те, которые я люблю грызть, не покрыты глазурью. От слишком большого количества сахара меня тошнит, поэтому я стараюсь не покупать лакомства со всевозможными добавками. В любом случае, получайте удовольствие от рисования этой медовой булочки.
Рисование датского языка шаг за шагом
Ммм, ммм. Мальчик, я люблю есть сладкие угощения. Я покажу вам, как нарисовать датчанина шаг за шагом. Датчане великолепны, потому что они бывают разных вкусов и видов. Мне нравятся датские блюда с желейной начинкой, начинкой из сливочного сыра или практически с любым другим вкусом, который есть на рынке. Это будет один из самых простых датских блюд, так что будьте готовы проголодаться, когда закончите.
Легко приготовить булочку с корицей
Ням-ням, дай мне немного! Если есть что-то, что я люблю, так это булочки с корицей. Я люблю эти сладкие угощения, как вы не поверите, и по какой-то причине я никогда не могу найти то, что выглядит так же хорошо, как то, что вы видите здесь, в этом уроке
Как нарисовать слойку с кремом
Еще одно лакомство, которое можно добавить в список сладостей. Вот моя интерпретация рисования слоеного крема шаг за шагом. Эти восхитительные десерты подаются в любое время дня. Их можно съесть одним из первых блюд утром, пару для быстрого взбодриться во время обеда, а слойки со сливками могут даже служить либо основным блюдом, либо десертом на ужин. Одно можно сказать наверняка: когда вы научитесь рисовать слойку с кремом, вам обязательно захочется одного из этих восхитительных угощений.
Как нарисовать пряничный домик
Хотите нарисовать вкусный пряничный домик? Теперь вы можете с помощью этого простого пошагового руководства по рисованию.
Как рисовать Фондан
Узнайте, как нарисовать Фондан за 7 шагов.
Как нарисовать печенье
Узнайте, как нарисовать этот десерт под названием Бисквит за 7 шагов.
Как нарисовать круассан
Узнайте, как нарисовать круассан за 7 шагов.

23 Как нарисовать духовку 10/2022
Ниже представлена лучшая информация и знания о , как нарисовать духовку , собранная и составленная командой Cẩm Nang Tiếng Anh , а также другие связанные темы, такие как: как рисовать нарисовать духовку легко, как нарисовать открытую духовку, рисунок микроволновой печи, рисунок подовой печи, рисунок печи легко с этикеткой, ящик для духовки, рисунок газовой печи, рисунок миксера
Статьи по теме
Изображение по ключевому слову: как нарисовать духовку
Самые популярные статьи о том, как нарисовать духовку
1.
Научите детей рисовать и раскрашивать микроволновые печи – Foodche
Научите детей рисовать рисовать и раскрашивать микроволновые печи – Foodche Это видео по рисованию микроволновой печи, давайте вместе научимся рисовать и раскрашивать микроволновую печь. Научим детей и …
Это видео по рисованию микроволновой печи, давайте вместе научимся рисовать и раскрашивать микроволновую печь.
Давайте вместе научим детей и малышей основам рисования и раскрашивания и заставим детей полюбить рисование.
#drawingforkids #Детский клуб рисования #drawingforkids
2. Нарисуйте ручки и элементы управления духовки в латексе – TeX
Нарисуйте ручки и элементы управления духовкой в латексе – TeX Я хочу нарисовать графическое изображение управления духовкой печь для моего кулинарного видео. Вот пример из них.
TeX — LaTeX Stack Exchange — это сайт вопросов и ответов для пользователей TeX, LaTeX, ConTeXt и связанных с ними систем набора текста. Регистрация занимает всего минуту.
3. Перчатки для духовки – нарисуйте UK
Перчатки для духовки – нарисуйте перчатки для духовки UK. Чайные полотенца Draw изготовлены методом трафаретной печати вручную на дрели из 100% хлопка. Яркие цвета подходят для стирки в стиральных машинах при температуре до 40°C. Ассортимент …
НДС №: 813 3987 16 — Номер компании: 4603503
4. Как нарисовать духовку в Draw Something
Как нарисовать духовку в Draw Something Узнайте, как нарисовать духовку из этих рисунков Draw Something. … в игре OMGPOP Draw Something и Draw Something 2 для iPhone, iPad, iPod и Android.
Best of Draw Something никоим образом не связан с OMGPop или Zynga, создателями Draw Something и Draw Something 2. Этот сайт существует исключительно для того, чтобы делиться нашими любимыми рисунками в лучшей игре для iOS и Android!
5. Kitchen Old Oven Sketch Stock Illustrations – Dreamstime.com
Kitchen Old Oven Sketch Stock Illustrations – Dreamstime. com Загрузите 200 Kitchen Old Oven Sketch стоковых иллюстраций, векторов и клипартов БЕСПЛАТНО или по невероятно низкой цене! Новым пользователям предоставляется скидка 60%.
Цветной эскиз осьминога в микроволновой печи. Морское животное осьминога выходит из микроволновой печи, рисуя векторную иллюстрацию цветной гравировки. Стиль Scratch board
6. Коллекция клипартов с открытой духовкой (30)
Коллекция клипартов с открытой духовкой (30) Загрузите клипарты с открытой духовкой и используйте любые клипарты, раскраски, графику png на своем веб-сайте, … духовой тостер клипарт черно-белый … легко нарисовать микроволновку.
черно-белая прихватка клипарт прозрачный
7. 4 743 результатов для эскиза печи в изображениях – Adobe Stock
4 743 результатов для эскиза печи в изображениях – Adobe Stock Кирпичная печь для пиццы с огнем. Пекарня эскиз винтажные векторные иллюстрации. Иллюстрация электрической плиты, рисунок, гравировка, тушь, штриховая графика, вектор.
Мы обнаружили в вашем личном профиле историю лицензий, кредиты или план подписки. Хотите перенести их в свой бизнес-профиль?
8. Тег: как нарисовать печь – Easy Drawings -Dibujos Faciles
Тег: как нарисовать печь – Easy Drawings -Dibujos Faciles Como dibujar un HORNO DE PASTELERIA | dibujos para niños ⭐ Как нарисовать ПЕЧЬ ДЛЯ ПЕКАРНИ | для детей · [ID: RqdnHSRMhDs] Youtube Automatic.
Не пропустите новые видео
Войдите, чтобы видеть обновления с ваших любимых каналов
9. Розыгрыш призов в печи для пиццы Ooni — Большой праздник
Розыгрыш призов в печи для пиццы Ooni — Большой праздник Победитель получит уведомление в Instagram в течение 24 часов после окончания розыгрыша призов. Победитель получит печь для пиццы Ooni Koda 12.
Победитель получит печь для пиццы Ooni Koda 12. День может быть определен победителем (пятница 26, суббота 27 или воскресенье 28 августа)
10. Как нарисовать печь в Adobe Illustrator : r/learndesign — Reddit
: r/learndesign — 36 тысяч подписчиков Reddit в сообществе LearnDesign. Сообщество для изучения и обучения дизайну.
Интернет найден!
11. Как нарисовать печь в Adobe Illustrator : r/learnanimation
Как нарисовать печь в Adobe Illustrator : r/learnanimation 18 тысяч подписчиков в сообществе LearnAnimation. Сабреддит для аниматоров, как любителей, так и профессионалов, для публикации статей об анимации…
Субреддит для аниматоров, как любителей, так и профессионалов, для публикации статей о принципах анимации, незавершенных анимациях для критики и других вещах, которые помогают в обучении и улучшение ваших анимационных способностей.
12. Файл:Шлуссдорф, колодец и печь-дом.jpg – Википедия
Файл:Шлюсдорф, колодец и печь-дом.jpg — Файл Википедии:Шлюсдорф, колодец и печь-дом.jpg. Из Википедии, бесплатной энциклопедии. Перейти к навигации Перейти к поиску. Файл; История файла; Использование файла.
English: Torfschiffswerft Schlussdorf: Колодец для рисования и печь-домик
13.
Как нарисовать духовку шаг за шагом легкий рисунок для детей
Как нарисовать духовку шаг за шагом легкий рисунок для детей Как нарисовать духовку шаг за шагом шаг — это анимированный учебник для детей, начинающих, детей, чтобы легко научиться рисованию. Нажмите на значок воспроизведения на YouTube …
Как нарисовать печь шаг за шагом — это анимированный учебник для детей, начинающих, детей, чтобы легко научиться рисовать. Щелкните значок воспроизведения YouTube, чтобы запустить видео, чтобы научиться рисовать. Если вы хотите шаг за шагом в изображениях, пожалуйста, прокрутите немного вниз, и вы увидите изображения. #oven #howtodraw #stepbystep…
14. Как рассчитать силу тока духовки – Grieve Corporation
Как рассчитать силу тока печи – Grieve Corporation Как рассчитать потребляемый ток оборудования · Рассчитать ток нагревателя (электрические печи) · Мощность вытяжного двигателя · Ток двигателя · Суммировать общий ток · Духовки и …
Найдите потребляемый ток каждого двигателя в соответствии с его напряжением и мощностью в следующей таблице:
15.
Сколько энергии потребляет электрическая духовка и плита?
Сколько энергии потребляет электрическая духовка и плита? Давайте закончим интригу некоторыми основными оценками затрат. Большинство электрических духовок потребляют от 2000 до 5000 Вт, при этом средняя мощность электроплиты составляет …
Что касается конфорок на электрической плите, конфорки большего размера потребляют больше электроэнергии. Мощность многих варочных панелей варьируется от 1200 Вт для самых маленьких конфорок до 3000 Вт для самых больших, что обойдется вам примерно в 14 центов и 36 центов в час соответственно.
16. Как рисовать мармит шаг за шагом — [7 простых этапов]
Как рисовать мармит шаг за шагом — [7 простых этапов] В этом уроке рисования мы покажем, как рисовать Подогреватель пищи или небольшая печь для пекарни, шаг за шагом, всего 7 фаз, и это будет простой учебник.
17. Как нарисовать пекарню – рисуем животных
Как рисовать печника – рисуем животных Эти птицы питаются червями, найденными на лесной подстилке, и мелкими насекомыми, которые остаются возле лесной подстилки. Гнездо печников, называемое печью, — это то место, куда они попадают …
Шаг 1: Первым шагом в рисовании птицы-печника является рисование ее головы. У него круглая голова, но острый клюв.
18. НАПОЛНИТЕЛЬ ПЕЧИ ARCACIA 596 x 115 В НАЛИЧИИ …
НАПОЛНИТЕЛЬ ПЕЧИ ARCACIA 596 x 115 В НАЛИЧИИ … НАПОЛНИТЕЛЬ ПЕЧИ ARCACIA/ВЫТЯЖКА. … 2 шт. Соединитель для крепления передней панели кухонного выдвижного ящика, винты Permafix Block Inc. 2,71 фунта стерлингов.
Боливия, Гаити, Либерия, Маврикий, Никарагуа, Парагвай, Российская Федерация, Сьерра-Леоне, Туркменистан, Украина, Венесуэла
19. Жеребьевка для настольной тостерной печи – Выручка для White Lake…
Розыгрыш для настольной тостерной печи – Доходы для White Lake… В ресторане White Lake проводится розыгрыш для настольной тостерной печи. Выручка будет передана Объединенной церкви Уайт-Лейк-Сити в помощь их инвалидам …
В ресторане «Уайт-Лейк» проводится розыгрыш настольной тостерной печи. Вырученные средства будут переданы Объединенной церкви Уайт-Лейк для их проекта доступности для людей с ограниченными возможностями. Средства, необходимые для установки нового подъемника платформы. Входы $ 5,00 за 3 шанса на победу. Розыгрыш состоится в воскресенье, 17 декабря. …
20. Печь периодического действия с вытяжной печью DBF печь | Печи PQ
Протяжная печь периодического действия Печь DBF | PQ Ovens Линия PQ Ovens протяжных печей периодического действия (DBF) имеет небольшую площадь, но при этом обеспечивает наилучшую производительность промышленных печей для наших клиентов.
Все наши печи DBF соответствуют или превосходят требования NFPA-70, UL, OSHA и NFPA-86. (Для получения дополнительной информации посетите нашу страницу технических документов.) Приобретенная вами промышленная печь включает в себя ограниченную гарантию, и перед отправкой каждая печь, которую мы продаем, проходит заводские испытания и сертификацию. PQ Ovens также предлагает промышленные…
21.
Подсказка: Рисуй из духовки – Кроссворд-трекер
Подсказка: Рисуй из духовки – Кроссворд-трекер Рисуй из духовки – это ключ к разгадыванию кроссворда, который мы заметили 1 раз. Есть связанные подсказки (показаны ниже). Ссылаясь на ответы кроссворда. AROMA(Used …
Draw from theпечь — это подсказка кроссворда, которую мы заметили 1 раз.
Есть связанные подсказки (показаны ниже).
22. BRIK OVEN — Draw Studio BRIK OVEN Основатели Brik Oven придерживаются грубого, эссенциалистского подхода к своей работе — их свежая, приготовленная вручную пицца, приготовленная на дровах, находится в центре внимания их бренда …
Мы хотели, чтобы пространство облегчало передвижение для трех типов клиентов, которых Брик Овен видит в течение дня. Бетонный пол обозначает зону, на которой могут стоять ожидающие свои посылки на вынос; деревянный настил представляет собой место для сидения сидячих клиентов. Наружное сиденье…
23. Увеличенная микроволновая печь — вытяжка системы вентиляции духовки
Увеличенная микроволновая печь — вытяжка системы вентиляции духовки Увеличенная микроволновая печь — вытяжка системы вентиляции духовки · Проверьте правильность установки воздуховод для микроволновки.
